1 SIMPLY CLEVER Navigointijärjestelmä Columbus Käyttöohjekirja

2 Tämän käyttöohjekirjan rakenne (selitykset) Tämä käyttöohjekirja on laadittu siten, että tarvittavien tietojen löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käyttöohjekirjan lopussa auttavat löytämään halutut tiedot. VAROITUS Varoitus-ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Huomautus Tavallinen Ohje antaa tärkeitä tietoja auton käytöstä. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuunnassa. Yksiköt Arvot ilmoitetaan metrijärjestelmässä. Merkkien selitys Ilmoittaa kappaleen loppua. Ilmoittaa kappaleen jatkumista seuraavalle sivulle. Ilmoittaa tilanteita, joiden yhteydessä auto on pysäytettävä mahdollisimman pian. Ilmoittaa rekisteröityä tavaramerkkiä. Esimerkkikuvauksia käyttöohjeissa esitetyille tiedoille Paina näppäintä SETUP Radio. Tämä tarkoittaa, että on ensin painettava näppäintä SETUP ja sen jälkeen valittava laitteen näytöltä Radio. Symboli tarkoittaa seuraavaa toimenpidettä. Valikon, käytettävissä olevien valikoiden, valikkokohtien tai toimintojen esimerkki. xyz - ensimmäinen valikkotaso xyz - toinen valikkotaso xyz - toinen valikkotaso xyz - ensimmäinen valikkotaso Ohjeet HUOMIO Tärkeimmät ohjeet ovat tunnistettavissa HUOMIO-otsikosta. Nämä HUOMIOohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta.

3 Sisällysluettelo Yleisiä ohjeita Käyttöohjekirja 3 Tärkeitä ohjeita 3 Laitteen esittely 4 Laitteen kytkentä päälle ja pois 5 Äänenvoimakkuuden säätäminen 5 Näytönohjaus 5 Syöttöruutu näppäimistöllä 6 Radion ääniohjaus Johdattelevaa tietoa 8 Puhekäskyt 8 SETUP-tila SETUP-päävalikko 10 Radion asetukset 10 Tallennevälineiden asetukset 10 Puhelimen asetukset 11 Järjestelmän asetukset 11 Näyttöruudun asetukset 11 Kartan asetukset 11 Navigointiasetukset 12 Liikennetietojen asetukset 12 Puheohjauksen asetukset 12 Videon asetukset 13 Television asetukset 13 RADIOKÄYTTÖ Päävalikko RADIO 14 Digitaalinen radiolähetys DAB 14 Liikenneradio TP 15 MEDIAKÄYTTÖ Päävalikko MEDIA 16 Ohjeellista tietoa CD/DVD-levyjen käyttöön 17 Ohjeellista tietoa MP3-käyttöön 18 SD-muistikortti 18 Ulkoiset lähteet 19 Kiintolevy (HDD) 20 Videokäyttö 20 TV-käyttö 22 Puhelinkäyttö Päävalikko PUHELIN 24 Puhelinmuistio 24 Puhelinkeskustelu ja toiminnot puhelun aikana 25 SMS-valikko 25 Äänikäyttö Ääniasetukset 27 Karttakäyttö Karttanäkymä 28 Toimintonäppäin Navigation 29 Toimintonäppäin Zusatzfenster (Lisäikkuna) 29 NAV-käyttö (Navigointi) Johdattelevaa tietoa 31 Navigointitiedot ja navigointi-dvd 31 Sisäänsyöttöruudut reitin opastusta varten 32 Navigoinnin päävalikko 32 Toimintonäppäin Neues Ziel (Uusi määränpää) 33 Reitin opastus päämäärään 35 Matkareittisuunnitelma 36 Reittipistetila 36 Reittiosuuden sulkeminen käsin 37 Dynaaminen reitin opastus liikennetiedotteiden avulla 37 TMC-käyttö TMC-liikennetiedotteiden näyttö 39 Optisten pysäköintiohjausavustusjärjestelm än näyttö Optisen pysäköintijärjestelmän (OPS) näyttö 40 Peruutuskameran näyttö 40 Sisällysluettelo 1

4 Aakkosellinen hakemisto 2 Sisällysluettelo

5 Yleisiä ohjeita Käyttöohjekirja Lue nämä Columbus-navigointijärjestelmän (jäljempänä "radionavigointijärjestelmä") käyttöohjeet huolellisesti, sillä tässä esitetyt toimet ovat edellytys sen asianmukaiselle käytölle. Tässä käyttöohjekirjassa kuvataan kaikki mahdolliset varusteluvaihtoehdot ilman erikoisvarusteita, mallivaihtoehtoja tai markkinakohtaisia varusteita. Näin ollen sinun autossasi ei ole kaikkia niitä varusteita, jotka tässä käyttöohjekirjassa kuvataan. Autosi varustetaso perustuu tekemääsi kauppasopimukseen. Lisätietoja saat ŠKODA-merkkiliikkeestä 1), jota olet ostanut auton. Huomaa, että nämä ohjeet täydentävät auton käyttöohjeessa annettuja tietoja. Siksi näitä ohjeita voidaan käyttää vain auton varsinaisen käyttöohjekirjan yhteydessä. Tässä käyttöohjeessa esitettyjen toimintojen perusteellinen kuvaus on auton käyttöohjeessa. Käänny laitettasi koskevien mahdollisten kysymysten osalta ŠKODA-merkkiliikkeen puoleen. Kuvat voivat poiketa laitteestasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi tiedoksi. Tärkeitä ohjeita turvallisuusohjeita HUOMIO Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa auton käytöstä. Käytä laitetta siten, että auto on koko ajan hallinnassasi onnettomuusvaara! Säädä äänenvoimakkuus niin, että voit kuulla etuajo-oikeutettujen autojen, kuten poliisi-, pelastus- ja paloautojen, äänisignaalin. Liiian kovalle säädetty äänenvoimakkuus voi aiheuttaa kuulovammoja! Näyttöruudun hoitaminen VAROITUS Älä käytä liuottimia, kuten bensiiniä tai tärpättiä, sillä ne vahingoittavat näyttöruudun pintaa. Käsittele kuvaruutua varoen. Sormen painallus tai kosketus terävällä esineellä voi saada aikaan painumia tai naarmuja. Huomautus Näyttöruudun voi puhdistaa sormenjäljistä hienolla liinalla (ja tarpeen mukaan alkoholin avulla). Signaalin vastaanotto Pysäköintihalleissa, tunneleissa, kerrostaloalueilla tai mäkisessä maastossa radio- ja GPS-signaalin vastaanotto voi häiriintyä niin paljon, että kuuluvuuteen tulee täydellisiä katkoksia. Käytä laitetta ajon aikana vain, kun se muu liikenne huomioon ottaen on turvallista. 1) Käsitteiden selitykset» Käyttöohje, kappale Johdanto. Yleisiä ohjeita 3

6 Varkaudenesto Radionavigointijärjestelmän varkaudenestokoodi estää laitteen käyttöönoton, kun virransyöttö on katkennut esim. auton korjauksen yhteydessä tai varkauden takia. Koodin syöttäminen on tarpeellista, kun akkukaapeli on irrotettu, radionavigointijärjestelmä on irroitettu sähköjärjestelmästä tai sulake on palanut. Voit pyytää koodin ŠKODA-huollosta vain tietoliikenneyhteyttä käyttäen online. Siten taataan erittäin tehokas varkaussuoja. Tarvittaessa ota yhteys ŠKODA-merkkiliikkeeseen 1). Koodin syöttö Jos laitteen käynnistämisen jälkeen näyttöön tulee näppäimistö ja kehotus syöttää koodi, on navigaattori lukittava syöttämällä nelinumeroinen koodi. Anna nelinumeroinen koodi toimintonäppäinten 0-9 avulla. Numerot näkyvät syöttörivillä. Nelinumeroisen sarjan syöttämisen jälkeen numeronäppäimistö vaihtuu harmaaksi (aktivointi poistuu). Numeroita ei voi syöttää enempää. Kun haluat poistaa syöttörivillä olevat numerot oikealta vasemmalle, paina toimintonäppäintä. Kun syöttörivillä näytetään oikeaa koodia, paina toimintonäppäintä OK. Väärä koodinumero Jos olet vahvistanut koodia syöttäessäsi väärän koodin, voit syöttää koodin uudestaan yhden kerran. Yritysten lukumäärän näet näytön alarivillä. Jos syötät koodin vielä toisen kerran väärin, laite lukkiutuu noin tunniksi. Voit syöttää turvakoodin uudelleen vasta noin tunnin kuluttua, kun radiossa on ollut koko ajan virta kytkettynä ja autossa on ollut sytytysvirta kytkettynä. Jos teet taas kaksi epäonnistunutta yritystä, radionavigointijärjestelmä lukkiutuu jälleen tunnin ajaksi. Huomautus Koodi tallennetaan normaalisti mittariston muistiin. Tarvittaessa uusintakoodaus tapahtuu sieltä automaattisesti (Komfort-uusintakoodaus). Koodin käsinsyöttö uudelleen ei siten yleensä ole tarpeen. Näyttö näyttöruudulla Laitteen näyttöruudussa näytetään esimerkiksi Climatronicin tietoja, pysäköintitutkan aktivoimisen yhteydessä etäisyyttä esteeseen sekä muita vastaavia tietoja Laitteen esittely Kuva 1 Yleiskuva - Säätönuppi laitteen päälle- ja poiskytkentää varten (painamalla) toistettavan äänilähteen äänenvoimakkuuden/puhekäytön säätöön (kiertämällä) 5 RADIO - radiokäyttö 14 MEDIA - mediakäyttö 16 1) Käsitteiden selitykset» Käyttöohje, kappale Johdanto. 4 Yleisiä ohjeita

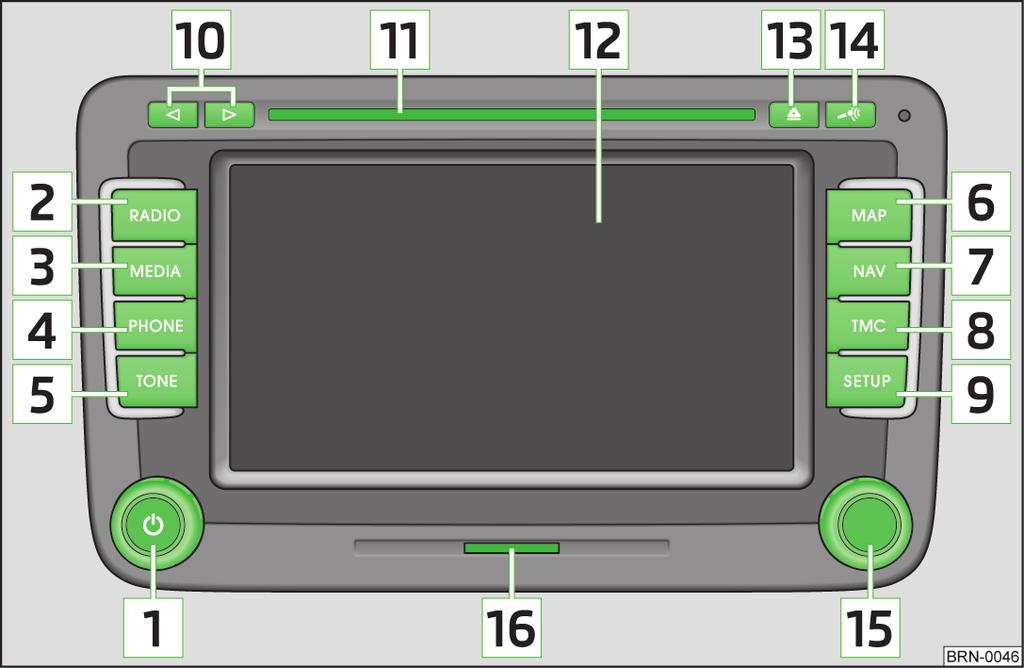

7 PHONE - puhelinkäyttö 24 TONE - Äänen ja äänenvoimakkuuden asetukset 27 MAP - karttanäkymä 28 NAV - navigointikäyttö 31 TMC - TMC-liikennetiedotusten näyttö 39 SETUP - yksittäisten käyttötapojen asetukset 10 ja - näppäimet eteen- ja taaksepäin siirtymistä varten RADIO - aseman valinta asemien tallennusluettelosta. MEDIA - edellisen tai seuraavan kappaleen valinta. TV - kanavan valinta tv-kanavien valikoimasta. CD/DVD-asema 16 Näyttöruutu 5 - CD- tai DVD-levyn poisto 17 - puheohjauksen kytkeminen päälle 8 Valikkonuppi RADIO-tila kierrä manuaalista asemanhakua varten; paina kevyesti aloittaaksesi tai lopettaaksesi soittoautomatiikan (scan) käytön. MEDIA-tila kierrä manuaalista kappaleen vaihtoa varten; paina kevyesti aloittaaksesi tai lopettaaksesi soittoautomatiikan (scan) käytön Audio-tilassa. Karttanäkymä (MAP) - käännä: mittakaava muuttuu; paina kevyesti: toistaa viimeisen käynnissä olevan ajo-opastuksen ohjeen. Navigointikäyttö (NAV) - paina kevyesti toistaakseis ajo-ohjeen ajo-opastuksen aikana. SD-muistikorttipaikka 18 Jos auto on varustettu KESSY-järjestelmällä, laite kytkeytyy automaattisesti pois päältä moottorin sammuttamisen ja oven avaamisen jälkeen. Jos avaat ensin oven ja sammutat sen jälkeen moottorin, laite kytkeytyy pois päältä vasta, kun auto lukitaan. Jos auton sytytysvirta on katkaistuna, radiosta katkeaa virta automaattisesti noin tunnin kuluttua (akun säästämiseksi). Äänenvoimakkuuden säätäminen Kun haluat lisätä äänenvoimakkuutta, kierrä nuppia 1» Kuva 1 sivulta 4 oikealle. Kun haluat vähentää äänenvoimakkuutta, kierrä nuppia 1 vasemmalle. Äänenvoimakkuuden muutos näkyy laitteen näytöllä. Jos äänenvoimakkuus säädetään nollaan, kaikki kaiuttimet mykistyvät ja näytölle tulee symboli. VAROITUS Liiian kovalle säädetty äänenvoimakkuus voi aiheuttaa kuulovammoja! Näytönohjaus Laitteen kytkentä päälle ja pois Laite kytketään päälle ja pois näppäimellä 1» Kuva 1 sivulta 4. Laitteen päällekytkennän yhdessä järjestelmä toistaa sammuttamisen yhteydessä aktiivisena ollutta äänilähdettä. Kun laite on päällä ja otat virta-avaimen pois virtalukosta, laite kytkeytyy automaattisesti pois päältä. Kuva 2 Asetustila SETUP: Päävalikko Asetukset/Radion asetukset Laitteen näyttö on kosketusnäyttö (Touchscreen). Näytön aktiivisena olevat alueet on kehystetty. Käytä niitä koskettamalla näyttöä. Yleisiä ohjeita 5

8 Joitakin navigointijärjestelmän toimintoja voidaan käyttää monitoimiohjauspyörän avulla, katso auton käyttöohjekirja. Näytön painikkeet Näytön aktiivisia alueita, joilla käynnistetään toiminto tai avataan valikko, nimitetään painikkeiksi. Napsauttamalla Asetukset-päävalikossa näppäintä Radio» Kuva 2 pääset Radioasetukset-valikkoon C. Otsikkorivillä A ja C näytetään, millä valikolla kulloinkin olet. Kaikilta valikoilta päästään edelliseen valikkoon toimintonäppäimellä B ja D. Liukusäädin Voit liikkua esillä olevan valikon sisällä painamalla luistisäädintä A ja siirtämällä sitä alas- tai ylöspäin (tai toimintonäppäimiä ja napsauttamalla). Voit liikuttaa säätöpalkin liukusäädintä myös toimintonäppäimillä - ja + esim. DVD-käytön asetuksia varten. Ponnahdusikkuna Painettaessa toimintonäppäintä F avautuu ponnahdusikkuna muilla valikkokohteilla. Paina lyhyesti jotakin esille tulevaa valikkokohdetta. Ponnahdusikkuna sulkeutuu ja valittu valikkokohde näkyy toimintonäppäimen kohdalla. Sulje ponnahdusikkuna valintaa muuttamatta napauttamalla toimintonäppäintä. Valintaruutu Joitakin toimintoja voi vain kytkeä päälle tai pois. Tämäntyyppisen toiminnon nimen edessä on niin sanottu valintaruutu G : - Toiminto on käytössä. - Toiminto on pois käytöstä. Ottaaksesi toiminnon käyttöön tai poistaaksesi sen käytöstä paina yhden kerran lyhyesti vastaavaa toimintonäppäintä. Syöttöruutu näppäimistöllä Kuva 3 Esimerkki syöttöruudusta näppäimistöllä/esimerkki syöttöruudusta numerovalinnoilla Näppäimistöllä varustettu syöttöruutu ilmestyy esim. uuden kohteen syöttämisen tai erikoiskohteen tai puhelinnumeron etsimisen yhteydessä. Kun painat toimintonäppäintä ja syöttöruudun näppäimistön merkkiä, tämä merkki ilmestyy näytön yläosassa olevalle syöttöriville. Voit myös poistaa tai muuttaa syöttörivin merkkijonon tai lisätä syöttöriville erikoismerkkejä. Merkkien valikoima riippuu asiayhteydestä. Muut syöttömahdollisuudet: - valinnan kanssa täsmäävien kohteiden näyttö. Toimintonäppäin antaa luettelon, jossa näkyy valinnan kanssa täsmäävät kohteet. - paluu valikkokohdasta edelliseen valikkokohtaan - valinnan kanssa täsmäävien kohteiden näyttö - vaihtaa isoista pienaakkosiin tai päinvastoin. - vaihtaa numeroiden ja erikoismerkkien syöttöruutuun A-Z - vaihtaa kirjainten syöttöruutuun - välilyönti - vaihtaa kyrillisiin kirjaimiin ABC - vaihtaa latinalaisiin kirjaimiin - kursorin siirto sisäänsyöttörivillä vasemmalle tai oikealle 6 Yleisiä ohjeita

9 - poistaa syöttörivin merkkejä kursorin kohdalta oikealta vasemmalle OK - sisäänsyöttöriville kirjoitetun tekstin vahvistus Kirjaimiin liitettävien erikoismerkkien käyttö Sisäänsyöttörivillä on muutamia merkkejä, jotka on merkitty symbolilla. Näin merkityn kirjaimen pitkä painallus antaa mahdollisuuden valita kielestä riippuvia erikoismerkkejä. Jotkut erikoismerkit voidaan kirjoittaa vaihtoehtoisella tavalla. Saksan erikoismerkkien Ä, Ü ja Ö sijaan radio tunnistaa merkkijonot AE, UE ja OE. Muut erikoismerkit voidaan jättää huomiotta, esimerkiksi merkkien É, Ê tai Ì sijaan radio tunnistaa tavallisen merkin E. Yleisiä ohjeita 7

10 Radion ääniohjaus Johdattelevaa tietoa Puheohjaus on mahdollista vain jollakin seuraavista kielistä: tsekki, englanti, saksa, ranska, espanja, portugali, hollanti, italia. Puheohjaus on käytettävissä käyttötiloissa RADIO (Radio), MEDIA (Media), PHONE (Puhelin), MAP (Kartta) ja NAV (Navigointi). Puheohjauksen kytkeminen päälle (dialogi) Näppäimen napautus. Dialogi Pitkä tai lyhyt dialogi voidaan valita painamalla laitteen painiketta tai sanomalla käsky long dialogue (järjestelmä antaa ilmoituksen kokonaisena ilman lyhennystä) tai short dialogue (järjestelmä lyhentää ilmoituksen tai korvaa sen akustisella signaalilla (kumahduksella)) tai manuaalisesti käyttötilassa SETUP» Sivu 12, Puheohjauksen asetukset. Ilmoitusten keskeyttäminen Ilmoituksen antaminen voidaan lopettaa painamalla laitteessa olevaa painiketta. Sen jälkeen on mahdollista lausua uusi puhekäsky. Puheohjauksen kytkeminen pois päältä (dialogi) Puhekäskyn toteuttamisen jälkeen puheohjaus kytkeytyy automaattisesti pois päältä. Painamalla jotakin näyttöruudun sivuilla olevista näppäimistä tai koskettamalla näyttöruutuun (lukuun ottamatta toimintonäppäintä Piilota apunäytössä). Sanomalla puhekäsky Cancel. Jos järjestelmä ei saa käskyä dialogin ollessa päällä tai ei pysty tunnistamaan käskyä, se kysyy Pardon? ja antaa mahdollisuuden käskyn esittämiseksi uudelleen. Jos järjestelmä ei saa toisellakaan kerralla puhekäskyä, sinulle tarjotaan apua. Jos järjestelmä ei saa puhekäskyä kolmannellakaan kerralla, se saa ilmoituksen Keskeytys ja puheohjaus kytkeytyy pois päältä. Puhekäskyjen paras mahdollinen ymmärrettävyys perustuu seuraaviin tekijöihin: Puhu normaalilla äänenvoimakkuudella ilman korostuksia ja ilman liian pitkiä taukoja puheessa. Vältä epätavallista kielenkäyttöä. Älä käytä lyhennyksiä - lausu aina kokonainen puhekäsky. Älä puhu, kun järjestelmä antaa ilmoituksen. Jos järjestelmä ei ole lopettanut ilmoitusta, se ei voi vastaanottaa käskyä. Sulje ovet, ikkunat ja kattoluukku, jotta ympäristön häiriöäänet eivät haittaa käskyn ymmärrettävyyttä. Dialogin aikana autossa on vältettävä muuta ääntelyä, esim. keskustelua matkustajien kanssa. Mikrofoni on suunnattu sekä kuljettajaan että etumatkustajaan päin. Siksi sekä kuljettaja että etumatkustaja voivat käyttää tätä laitetta. Puhekäskyt Järjestelmä tunnistaa vain syötettä (ts. esimerkiksi käyttötilassa NAV tunnistetaan valitussa maassa vain suurinta kaupunkia). Jos haluamaksi kaupunki ei ole suurimman kaupungin joukossa, sitä ei voi syöttää sanomalla vaan näppäilemällä kirjaimin. Puheohjauksen yleiset tiedot kutsutaan painamalla lyhyesti laitteessa olevaa näppäintä ja lausumalla käsky Instructions. Sen jälkeen kuulet ilmoituksen, että ohjeet on jäsennelty seitsemään osaan. Jos haluat jotakin osaa koskevat perusteelliset ohjeet, lausu esim. käsky Tutorial part 2. Yksittäisiä käyttötiloja koskevat yleiset ohjeet kutsutaan painamalla lyhyesti laitteessa olevaa näppäintä ja lausumalla käsky Help Quick Commands. Puhekäsky Help Ohje voidaan kutsua lausumalla käsky Help. Ohje tarjoaa erilaisia mahdollisuuksia käyttötilan mukaan. Jos annetut mahdollisuudet eivät riitä, lausu käsky further options. Vaihtaminen käyttötilojen välillä Jos haluat puheohjauksen aloittamisen jälkeen vaihtaa toiseen käyttötilaan, lausu aina sen käyttötilan nimi, johon haluat vaihtaa. Toisin sanoen, jos ollessasi käyttötilassa RADIO ja halutessasi vaihtaa käyttötilaan MEDIA lausu käsky Media. Käyttötilojen PHONE, MAP, NAV nimet lausutaan aina muodossa Telefon, Karte, Navigation (Puhelin, kartta, navigointi). Voit käyttää jokaisessa käyttötilassa myös muiden käyttötilojen puhekäskyjä - laite vaihtaa automaattisesti yksittäisten käyttötilojen välillä. Ohjeen näyttö Jos haluat näyttää ohjeen laitteen näyttöruudulla, aktivoi se (ja sitten peruuta) yksinomaan manuaalisesti tilassa SETUP (Asetukset)» Sivu 12, Puheohjauksen asetukset. 8 Radion ääniohjaus

11 Puheen nauhoitus Käyttötiloissa PHONE, NAV ja RADIO voidaan nauhoittaa lyhyitä puheita. Kun nauhoitettu puhe myöhemmin kuunnellaan, järjestelmä toteuttaa kyseisen käskyn (esim. käyttötilassa PHONE voidaan nauhoittaa kontakti, jolloin järjestelmä tekee numerovalinnan kyseiselle kontaktille nauhoitteen kuuntelemisen jälkeen). Radion ääniohjaus 9

12 SETUP-tila SETUP-päävalikko Kuva 4 Päävalikko SETUP Paina näppäintä SETUP ja sen jälkeen toimintonäppäintä: Radio» Sivu 10, Radion asetukset; Media» Sivu 10, Tallennevälineiden asetukset; Telephone» Sivu 11, Puhelimen asetukset; System» Sivu 11, Järjestelmän asetukset; Display» Sivu 11, Näyttöruudun asetukset Map» Sivu 11, Kartan asetukset; Navigation» Sivu 12, Navigointiasetukset; Traffic information» Sivu 12, Liikennetietojen asetukset; Voice control» Sivu 12, Puheohjauksen asetukset; Video» Sivu 13, Videon asetukset. Radion asetukset Paina näppäintä SETUP Radio. Arrow keys - lähetysaseman vaihtotoiminnon asetus radiokäytöllä nuolinäppäinten avulla Station list - kaikkien vastaanottokelpoisten lähetysasemien vaihto valitun taajuusalueen sisällä Preset list - vaihto vain tallennettujen lähettäjien listaan RDS Regional - automaattisen alueellisten RDS-lähetysasemien seurannan valinta/peruutus Automatic - lähetysaseman automaattinen valinta kulloinkin parhaalla vastaanotolla Fixed - valittu alueellinen lähetysasema pidetään niin pitkään kuin mahdollista Traffic programme (TP) - liikennetiedotteiden valinta/peruutus Nykyinen TMC-kanava: - - Nykyisen liikennetiedotteita vastaanottavan TMC-kanavan näyttö Favourite TMC station - Ensisijainen TMC-kanavan määrittäminen Automatic - lähetysaseman automaattinen valinta kulloinkin parhaalla vastaanotolla TMC-lähetysasemien luettelosta DAB: Liikennetiedotteet DAB: Muut tiedotteet DAB-ohjelman seuranta Automaattinen vaihto DAB<>FM DAB: L-band Delete preset list - esivalintaluetteloon tallennettujen lähetysasemien poisto Huomautus RDS (Radio Data System) lähettää ohjelmatunnuksia ja lisäpalveluja ja mahdollistaa siten automaattisen lähetysasemien seurannan. Kun RDS-radioaseman signaali on riittävä, näytössä on taajuuden sijasta aseman nimi. TMC (Traffic Message Channel) on digitaalinen radioasemien antama palvelu jatkuvasta liikennetiedotteiden radioinnista. Tallennevälineiden asetukset Paina näppäintä SETUP Media. Activate AV input - vaihtoehtoinen ulkoinen audio-/videolähde, jos tv-viritintä ei ole asennettu. Activate AUX input - ulkoinen audiolähde Bluetooth audio autoplay - aktivoi mediasoittimen automaattisen toiston AUX input level - ulkoisen lähteen tulosignaalin voimakkuus Low - matala vastaanottoherkkyys Medium - keskimääräinen vastaanottoherkkyys High - korkea vastaanottoherkkyys 10 SETUP-tila

13 Deactivate artist/title name - asetuksesta riippuen näytetään audio-cd ja mp3-äänilähde merkinnällä CD sekä kappale- ja esiintyjätiedot tai näytetään vain tiedosto- ja kansionimet. Scan/Mix/Repeat including subfolders - toistaa järjestyksen mukaisesti läpi kaikki MP3-tiedostot, jotka on tallennettu kansioihin ja alikansioihin. Climate displays - Climatronic-tilan lämpötila-asetuksen näyttö Off 3s 5s 10s Puhelimen asetukset Näyttöruudun asetukset Paina näppäintä SETUP Telephone. Update telephone book - lataa puhelinluettelon matkapuhelimesta radionavigointijärjestelmän muistiin. Toimenpide voi kestää muutamia minuutteja. Delete call lists - poistaa tallennetut soittoluettelot Delete text message - poistaa tekstiviestit (SMS) Speed dial - pikavalintapainikkeiden muokkaaminen Deactivate telephone - puhelimen kytkentä pois päältä Change order of call lists - soittoluettelon järjestyksen muuttaminen alkamaan vanhimmasta tai uusimmasta Restore factory settings - laitteen asetusten palauttaminen alkuperäiseen tilaan, käyttäjäprofiili poistuu Järjestelmän asetukset Paina näppäintä SETUP System. Language - valikon kielen valinta näyttöä ja puheohjeita varten Automatic - valikon kielen automaattinen asetus riippuen informaationäytön asetuksesta tai halutun kielen suora valinta luettelosta Date format - päiväysformaattien asetus DD.MM.YYYY - Päivä, kuukausi ja vuosi MM.DD.YYYY - Kuukausi, päivä ja vuosi Time display - Nykyisen kellonajan näyttö RADIO-, MEDIA- ja MAP- On - kytkeminen päälle Off - kytkeminen pois päältä Date - päiväyksen asetus Factory settings - Tehdasasetusten palautus Reset - laitteen asetusten palauttaminen alkuperäiseen tilaan, käyttäjäprofiili poistuu All - Kaikkien asetusten valinta Uudelleen perustettavien asetusten valinta Paina näppäintä SETUP Display. Brightness - näyttöruudun kirkkauden säätö Brightest - kaikkein kirkkain säätöasento Brighter - kirkkampi säätöasento Medium - keskikirkas säätöasento Darker - tummempi säätöasento Darkest - kaikkein tummin säätöasento Day/Night - vaihtaa karttakuvan päivä- tai yönäytön tai automaattisen esityksen välillä. Automatic - Ohjataan käytettävissä olevien auton valaistusanturien avulla (päiväajovalot) Day - päiväkäytön asetus Night - yökäytön asetus Acoustic feedback - kosketusnäppäimen koskettamista ilmoittavan äänen päälle-/ poiskytkentä napsauttamalla On - kytkeminen päälle Off - kytkeminen pois päältä Switch off display - näyttö voidaan siirtää energiansäästötilaan, jolloin alarivillä näkyy audiolähteen tiedot. Voit kytkeä näyttöruudun päälle koskettamalla siihen tai painamalla jotakin näppäintä, ei kuitenkaan käyttönuppia. Kartan asetukset Paina näppäintä SETUP Map. Split-screen - lisäikkunan sijainti karttanäkymässä Left - vasen Right - oikea Dest. guidan. symbol - navigointiohjeiden ja 2D- tai 3D-näkymän lisäikkunassa olevan kompassin näyttö SETUP-tila 11

14 Destination display - määränpäätä koskevien tietojen näyttö» Sivu 28, Toimintonäppäimet ja symbolit reitin opastuksen aikana Destination - määränpää Next stopover destination - seuraava välietappi POI selection - erityiskohde, joka näytetään kartalla symbolien avulla Show VIP destination symbols - kohteet, jotka on tallennettu suosikeiksi, näytetään kartalla valitun suosikkiluokan mukaisella symbolilla Show speed limitation - näyttöruudulla näytetään kulloinkin voimassa olevat nopeusrajoitukset ajettavalla matkaosuudella Navigointiasetukset Paina näppäintä SETUP Navigation. Suggest 3 alternative routes - kolmen vaihtoehtoisen reitin ehdottaminen määränpäähän opastukselle» Sivu 33, Toimintonäppäin Optionen (Asetukset) Nav. announcements - navigointiopastuksen äänenvoimakkuuden säätäminen Off - kytkeminen pois päältä Dynamic - puhuttujen ajosuosituksia annetaan vain, jos poiketaan lasketulta reitiltä esimerkiksi liikennetiedotteiden aiheuttaman reittisuunnitelman muutoksen vuoksi On - kytkeminen päälle Time display - kartan alaosassa olevan aikanäytön asetus Time of arrival - kohteeseen saapumisajan näyttö Remaining time - jäljellä olevan ajoajan näyttö My points of interest (henkilökohtaiset POI:t) - omien erikoiskohteiden tuonti SD-muistikortilta Define home address - kotiosoitteen muokkaus» Sivu 34, Toimintonäppäin Heimatadresse (Kotiosoite) Destination entry - syöttöruudun näyttö kohteen sisäänsyöttämistä varten» Sivu 33, Toimintonäppäin Adresse (Osoite) Current position - olinpaikan tallentaminen kotiosoitteeksi Delete - kotiosoitteen poistaminen Edit - kotiosoitteen muokkaaminen Set current position - olinpaikan tallentaminen kotiosoitteeksi Advanced navigation settings - laajennetut navigointiasetukset Demo-Mode - virtuaalisen määränpäähän opastuksen aloitus Enter start location - lähtöpaikan sisäänsyöttö demotilaa varten Av. speed for time calc. - saapumisaika tai matkustusaika lasketaan demotilassa asetetun keskimääräisen nopeuden mukaan Fast - suuri nopeus Medium - keskimääräinen nopeus Slow - alhainen nopeus Liikennetietojen asetukset Paina näppäintä SETUP Traffic information. Favourite TMC Station - mieleisten TMC-lähetysasemien määrittely Automatic - automaattinen TMC-asemahaku ensisijaisten TMC-lähetysasemien valitseminen luettelosta TMC filter - liikennetiedotteiden näytön asetus All (Kaikki) - kaikkien olemassa olevien liikennetiedotteiden näyttö On route - vain ajoreittiä koskevien liikennetiedotteiden näyttö Traffic programme (TP) ) - liikenneradion kytkentä päälle/pois» Sivu 15, Liikenneradio TP Puheohjauksen asetukset Paina näppäintä SETUP Voice control. Dialogue style - dialogityylin asetus Long - järjestelmä antaa ilmoituksen kokonaisena lyhentämättä Short - kun valitset lyhyen dialogin, järjestelmä lyhentää ilmoitukset tai korvaa ne akustisella signaalilla (kumahduksella), jolloin puheohjauksen käyttäminen nopeutuu. Visual voice command help - näkyvä puhekäskyn ohje esittää yleiskuvauksen tärkeimmistä käskyistä ponnahdusikkunassa. Näkyvä puhekäskyn ohje voidaan asettaa erikseen jokaista käyttötilaa varten (ts. kun asetat ohjeen näytön vain käyttötilaa MAP varten, se näkyy vain tässä käyttötilassa). Delete voice tags - omien puhekäskyjen poistaminen Delete - Poista valitut kielimerkinnät All - kaikkien tallennettujen puhekäskyjen poistaminen Telephone book - puhelinluettelo Radio memory - radiomuisti Navigation memory - navigointimuisti 12 SETUP-tila

15 Videon asetukset Paina näppäintä SETUP Video. Audio language - puhekäskyjen kielen asetus Menu language - DVD-valikon kielen asetus Subtitles - tekstitys DVD-Format - DVD-levyn formaatin asetus 4:3 - Näytön sivusuhde 4:3 16:9 - Näytön sivusuhde 16:9 16:9 Zoom - Näytön sivusuhde 16:9 kokonäyttö-tilassa AV1 format - toistostandardi, vain liitetylle ulkoiselle audio- tai videolähteelle 4:3 - Näytön sivusuhde 4:3 16:9 - Näytön sivusuhde 16:9 16:9 (hor. Zoom - Näytön sivusuhde 16:9 kokonäyttö-tilassa AV2 format - toistostandardi, vain liitetylle ulkoiselle audio- tai videolähteelle 4:3 - Näytön sivusuhde 4:3 16:9 - Näytön sivusuhde 16:9 16:9 (hor. Zoom - Näytön sivusuhde 16:9 kokonäyttö-tilassa Television asetukset Paina näppäintä SETUP Video. Arrow keys - TV-kanavat haetaan Station list - TV-aseman valinta kullakin hetkellä vastaanottokelpoisten TVasemien luettelosta Preset list - TV-asemien muistiin tallennettujen lähetysasemien näyttö. TV-Norm - TV-standardin muuttaminen TV-Format - televisiokuvan kuvasuhteen muuttaminen 4:3 - Näytön sivusuhde 4:3 16:9 - Näytön sivusuhde 16:9 16:9 (hor. Zoom - Näytön sivusuhde 16:9 kokonäyttö-tilassa TV audio channel - kaksikielisen audiolähetyksen (dual) puhekanavan valinta Channel A - puhekanava A Channel B - puhekanava B Automatic DVB-T/Analogue switch - valittu TV-asema etsitään analogisessa tai digitaalisessa muodossa Delete TV preset list - TV-esivalintaluettelon poistaminen AV1-Norm - toistostandardi aina vain ulkoisia audio- ja videolähteitä varten PAL NTSC SECAM AV2-Norm - toistostandardi aina vain ulkoisia audio- ja videolähteitä varten PAL NTSC SECAM SETUP-tila 13

16 RADIOKÄYTTÖ Päävalikko RADIO Paina näppäintä RADIO - päävalikko RADIO Toimintonäppäin Band FM - FM-taajuuskaista AM - AM-taajuuskaista DAB - digitaalinen DAB-alue Kuva 5 Päävalikko RADIO Taajuuskaistaa voidaan muuttaa myös painamalla toistuvasti näppäintä RADIO. Toimintonäppäin Station list Avaa luettelon kaikista tällä hetkellä vastaanotettavista kanavista kyseisellä taajuusalueella. Jos jokin lähetysasema on jo tallennettu lähetysasemaluetteloon, näytetään esivalintanumeroa. Toimintonppäin Presets Presets (Esivalinnat 1...6) - muistinäppäinten 1-6 näyttö Presets (Esivalinnat ) - muistinäppäinten 7-12 näyttö Presets (Esivalinnat ) - muistinäppäinten näyttö Presets (Esivalinnat ) - muistinäppäinten näyttö Vaihto tallennetusta radioasemasta näppäimellä tai - liittyen nuolinäppäinten asetuksiin (näytölle tulee Preset) tai kaikki kyseisellä hetkellä vastaanottokelpoiset FM-asemat» Sivu 10, Radion asetukset. Radioaseman tallennus asemaluetteloon - viritä haluamasi radioasema ja pidä toimintonäppäintä 1-24 painettuna, kunnes kuulet äänimerkin. Toimintonäppäin Extras Text - näytöllä näkyy tietopalkki, jossa on nykyisen radiokanavan teksti ja logo Slideshow - näytöllä näkyy tietoikkuna, jossa on nykyisen radiokanavan logo ja mahdollisia lisätietoja Scan - kaikkien valitun taajuusalueen vastaanottokelpoisten lähetysasemien automaattinen toistaminen viiden sekunnin ajan peräjälkeen. Lopeta nykyisen radiokanavan toistoautomatiikka painamalla uudestaan valikkonäppäintä 15» Kuva 1 sivulta 4 tai napauttamalla toimintonäppäintä SCAN. TP - liikenneradion kytkeminen päälle/pois (vain FM-käyttö)» Sivu 15, Liikenneradio TP Switch off display - näyttö voidaan siirtää energiansäästötilaan, jolloin se on musta ja alarivillä näkyy audiolähteen tiedot.. Voit kytkeä näyttöruudun päälle koskettamalla siihen tai painamalla jotakin näppäintä, ei kuitenkaan käyttönuppia. RDS (Radio Data System) lähettää ohjelmatunnuksia ja lisäpalveluja ja mahdollistaa siten automaattisen lähetysasemien seurannan. Kun RDS-radiokanavan signaali on riittävä, näytössä on taajuuden sijasta kanavan nimi. Jos asema lähettää RDS-informaatiota juuri silloin kun tallennat asemaa asemauetteloon, saattaa aseman nimi tallentua väärin. Toimintonäppäin Man. Radiokanavat voidaan asettaa manuaalisesti kiertämällä valikkonäppäintä 15» Kuva 1 sivulta 4 tai toimintonäppäimillä näytön alareunassa. Digitaalinen radiolähetys DAB DAB - Digital Audio Broadcasting tarkoittaa digitaalisten ääniradio-ohjelmien lähettämistä tiedonsiirtostandardien DAB, DAB+ tai DMB mukaisesti. Se mahdollistaa useampien asemien tiedonsiirtoa niin sanottuna Ensemble-ryhmänä yhdellä taajuudella. Lisäksi se mahdollistaa lisätietojen ja informaation (esim. uutisten, urheilun, säätietojen, varoitusten jne.) siirtämisen. Alueilla, jossa DAB-syöttöä ei ole saatavilla, DAB-radiokäytössä näytetään symbolia. DAB-lähetysasemien luettelo Paina näppäintä RADIO Band DAB/List. XYZ - DAB-lähetysasemien ryhmä XYZ - DAB-lähetysasema nimellä XYZ 14 RADIOKÄYTTÖ

17 XYZ - XYZ-niminen DAB-lähetysasema, jonka vastaanotto ei ole sillä hetkellä mahdollista XYZ (FM) - XYZ-niminen DAB-lähetysasema, jonka vastaanotto on mahdollista vain FM-taajuusalueella DAB-ohjelman seuranta Jos DAB-lähetysasema on useampien ryhmälähetysten osana, vastaanottosignaalin ollessa heikkolaatuinen etsitään sama lähetysasema toisesta lähetysryhmästä. Automaattinen vaihto DAB - FM DAB-vastaanottosignaalin ollessa heikkolaatuinen laite yrittää löytää kyseiselle DAB-lähetysasemalle vastaavan FM-lähetysaseman. Automaattisen vaihdon edellytyksenä on, että DAB- ja FM-lähetysasemat lähettävät yhtenevän lähetysasematunnuksen. Kun lähetysaseman ohjelmaa vastaanotetaan FM-taajuusalueen kautta, lähetysaseman nimen jäljessä on (FM). Kun vastaava DAB-lähetysasema on taas vastaanottokelpoinen, (FM) poistuu näytöltä. Jos DAB-lähetysaseman vastaanottosignaalin ollessa huono myöskään FM-taajuusaluetta ei löydy, radio mykistyy. Jos automaattista lähetysaseman vaihtoa ei haluta käyttää (esim. tunnelissa, kun häiriö on lyhytaikainen), tämä toiminto voidaan kytkeä pois toiminnasta. Huomautus Jotkut radioasemat tunnistautuvat harhaanjohtavasti liikennetiedotteita lähettäviksi kanaviksi. Sen vuoksi kyse ei ole laitevirheestä, ettei näillä kanavilla ole liikennetiedotteita. Liikenneradio TP Paina näppäintä RADIO Extra TP liikennetiedotteiden kytkeminen päälle/ pois. Teksti TP aseman nimen yhteydessä (esim. asemaluettelossa tai asemien tallennusluettelossa) osoittaa, että liikennetiedotteiden vastaanotto on kytketty päälle. Jos liikenneradio on valittuna, laite vastaanottaa liikennetiedotteita lähettävää asemaa kuunneltavasta asemasta riippumatta. Mediakäytöstä riippumatta taustalla etsitään aina automaattisesti vastaanottokelpoista liikennetiedotusten radioasemaa. Liikennetiedotteiden vastaanotto osoitetaan kirjaimin TP näytössä ylhäällä oikealla. Jos liikennetiedotteita lähettäviä asemia ei ole tai ei voida vastaanottaa esim. jonkin yleisen häiriön vuoksi, kirjainten TP sijasta näytössä on No TP (Ei TP). RADIOKÄYTTÖ 15

18 MEDIAKÄYTTÖ Päävalikko MEDIA Kuva 6 Päävalikko MEDIA Valitusta medialähteestä riippuen näytetään valikkoa MEDIA näytetään muodossa Audio tai Video. Päävalikon MEDIA avaaminen, äänilähteen valinta Paina näppäintä MEDIA, jolloin näytölle tulee päävalikko MEDIEN (Tallennevälineet). Edellisellä kerralla toistetun medialähteen toisto jatkuu. Jos laitteessa voidaan valita sekä audio- että videolähteitä, vaihto edellisen audiolähteen ja edellisen videolähteen välillä tehdään käyttöalueen valintanäppäimellä MEDIA. MEDIA - päävalikon MEDIEN (Tallennevälineet) kutsuminen ja medialähteen vaihtaminen. CD - vaihto laitteessa olevaan CD/DVD-levyyn. CD int. - CD-levy laitteen sisäisessä levyasemassa CD ext. - CD-levy laitteen ulkoisessa CD-vaihtajassa SD - vaihtaa asetetulle SD-muistikortille» Sivu 18, SD-muistikortti HDD vaihtaa käytön laitteen kiintolevylle tallennettuihin audiotiedostoihin» Sivu 20, Kiintolevy (HDD) AUX - vaihtaa AUX-multimediatuloon liitettyyn ulkoiseen lähteeseen» Sivu 19, AUX-tulo MDI - vaihtaa MDI-multimediatuloon liitettyyn ulkoiseen lähteeseen» Sivu 19, MDI-tulo - Multimediatulo - vaihtaa käytön Bluetooth -liitännän kautta liitettyyn ulkoiseen audiolähteeseen Video - Videolähteet - valikkovideo» Sivu 20, Videokäyttö,» Sivu 22, TVkäyttö. Repeat - toistovalintojen näyttö Title - kuunneltavana olevan kappaleen toistaminen CD - kaikkien tämän CD-levyn kappaleiden toistaminen Folder - kaikkien tämän kansion kappaleiden toistaminen (MP3-käyttö) Extras - toistovalintojen näyttö Mix - kaikki esillä olevan audiolähteen kappaleet soitetaan satunnaisessa järjestyksessä. Mix - paluu normaalitoistoon Scan - kaikkia kuunneltavana olevan medialähteen kappaleita soitetaan 10 sekunnin ajan. soittoautomatiikka voidaan käynnistää tai pysäyttää painamalla lyhyesti valikkonäppäintä 15» Kuva 1 sivulta 4. Scan - paluu normaaliin toistoon. HDD capacity - tietoja kiintolevyn (HDD) käytössä olevasta ja vapaana olevasta muistitilasta. Switch off display - näyttö voidaan siirtää energiansäästötilaan, jolloin se on musta ja alarivillä näkyy audiolähteen tiedot. Voit kytkeä näyttöruudun päälle koskettamalla siihen tai painamalla jotakin näppäintä, ei kuitenkaan käyttönuppia. Selection - avaa kuunneltavan äänilähteen kappaleluettelon, josta voit valita toisen kappaleen tai toisen audiolähteen Play aloittaa valitun lähteen toiston - järjestyksessä ylemmän kansion näyttö vaihtamiseksi audiolähteen päävalikolle Title - aloittaa valitun kappaleen toiston - kansion, soittolistan ja muistivälineen tietojen tallentaminen kiintolevylle HDD» Sivu 20, Kiintolevy (HDD). Laitenäppäimet sen hetkisen audio- tai videolähteen käyttöä varten Laitteen nuolinäppäimet tai vaikuttavat kuunneltavaan audiolähteeseen näytössä olevasta valikosta riippumatta. - kertapainallus siirtää kuunneltavan kappaleen tai luvun alkuun, uusi painallus siirtää sitä edeltävän kappaleen tai luvun alkuun. - kertapainallus siirtää seuraavan kappaleen tai luvun alkuun, uusi painallus siirtää sitä seuraavan kappaleen tai luvun alkuun. Kuunneltavan äänilähteen valikossa voit myös siirtyä kappaleesta toiseen painamalla valikkonäppäintä 15» Kuva 1 sivulta 4. Toimintonäppäimet sen hetkisen audio- tai videolähteen käyttöä varten - kertapainallus siirtää kuunneltavan kappaleen tai luvun alkuun, uusi painallus siirtää sitä edeltävän kappaleen tai luvun alkuun. - paina lyhyesti, jolloin siirryt seuraavan kappaleen tai luvun alkuun. 16 MEDIAKÄYTTÖ

19 - tauko: toisto pysäytetään ja symboliksi vaihtuu - napauta, jolloin toisto jatkuu tästä kohdasta eteenpäin. Huomautus Jos äänenvoimakkuus heikkenee nollaan CD-levyn, kiintolevyn tai toisen audiolähteen toistamisen jälkeen, symboli muuttuu symboliksi ja toisto keskeytetään. Ohjeellista tietoa CD/DVD-levyjen käyttöön CD/DVD-levyn asettaminen Työnnä CD/DVD-levy asemaan 11» Kuva 1 sivulta 4 tekstipuoli ylöspäin, kunnes laite vetää levyn sisään. Toisto alkaa automaattisesti. CD:n/DVD:n poistaminen Paina - CD(DVD-levy työntyy ulos. Jos et ota asemasta ulos työnnettyä CD/DVD-levyä pois 10 sekunnin kuluessa, se vedetään turvallisuussyistä takaisin. CD/DVD-levyä ei voi lukea Jos laitat soittimeen CD/DVC-levyn, jota ei voi toistaa, avautuu ponnahdusikkuna ja näytölle tulee ohjeteksti. CD/DVD-levy työnnetään muutaman sekunnin kuluttua takaisin ulos poistamista varten. Jos et ota CD/DVD-levyä pois asemasta 10 sekunnin kuluessa, se vedetään turvallisuussyistä takaisin. MP3- ja WMA-tiedostot (Windows Media Audio) Voit myös tallentaa laitteen kiintolevylle toistokelpoisia MP3- ja WMA-tiedostoja» Sivu 20, Kiintolevy (HDD). Audiotiedostot, jotka on pakattu Windows Media Audio -standardilla, saattavat olla tekijänoikeudellisesti suojattuja (Digital Rights Management). Laite ei tue sellaisia WMA-tiedostoja. HUOMIO CD-soitin on lasertuote. Tämä lasertuote on valmistushetkellä täyttänyt kaikki kansallisten/kansainvälisten standardien vaatimukset: DIN EN : ja DHHS-säännöt 21 CFR, alaluokka J, lasertuoteluokka 1. Lasertuoteluokan 1 lähettämä lasersäteily on niin heikkoa, ettei se aiheuta vaaraa käyttötarkoituksen mukaisessa käytössä. Tämä tuote on suunniteltu niin, että laitteen sisäosien lasersäteily on rajoitettua. Tämä ei kuitenkaan tarkoita sitä, ettei kotelon sisään asennettua laserlaitetta voida ilman koteloaan pitää korkeamman luokan lasertuotteena. Tästä syystä laitteen koteloa ei saa koskaan avata. VAROITUS Voit kuunnella CD/DVD-soittimella audio-cd- (CD-A) ja ääni-dvd-levyjä, mp3- CD/DVD-levyjä sekä katsella kuva-dvd-levyjä. Älä koskaan laita sisäiseen levyasemaan sellaista CD-levyä, jossa on merkintä Älä aseta levyasemaan ilman vetokehikkoa tai Eco Disc. Painettuasi näppäintä kestää muutaman sekunnin ajan, ennen kuin CD-/ DVD-levy tulee ulos. Tänä aikana on CD/DVD-aseman peitelevy auki. Odota, kunnes CD/DVD-levy on poistettu soittimesta ja työnnä uusi CD/DVD-levy soittimeen vasta sitten. Muuten laitteen levyasema saattaa vaurioitua. Likainen, mekaanisesti vaurioitunut, lukukelvoton tai väärin asetettu CD/DVD saattaa aiheuttaa toisto-ongelmia. Tästä syystä CD/DVD-levyä ei ehkä voi toistaa tai toisto saattaa hypätä. Tarkasta CD-/DVD-levy ja laita se oikein levyasemaan. Jos ongelmat jatkuvat, kokeile toista CD/DVD-levyä ja tarvittaessa ota yhteys ŠKODA-merkkiliikkeeseen. Jos CD/DVD-levyssä on mekaaninen vika tai CD/DVD-levy on asetettu soittimeen väärin, soitin ilmoittaa ensin virheen: CD/DVD. Please check CD (Tarkasta CD/DVD). Seuraavaksi näyttöön tulee ilmoitus CD/DVD drive fault (CD/DVD-levyaseman virhe). Tarkista CD/DVD-levy. Laita se soittimeen uudelleen ja loppuun saakka. Jos CD/DVD drive fault (CD/DVD-levyaseman virhe) ilmestyy näytölle toistuvasti, on otettava yhteys ŠKODA-merkkiliikkeeseen. Jos laitteen sisäinen lämpötila on liian korkea, CD-/DVD-levyä ei oteta laitteeseen. Laite siirtyy soitinta edeltäneeseen käyttötilaan. Älä käytä puhdistamiseen bensiiniä, ohenteita tai äänilevyjen puhdistusaineita. Ne saattavat vahingoittaa CD/DVD-levyn pintaa. Älä jätä CD/DVD-levyä suoraan auringonpaisteeseen! Kirjoita CD/DVD-levyyn vain siihen tarkoitetulla kynällä. Älä liimaa CD/DVD-levyyn mitään tarraa! MEDIAKÄYTTÖ 17

20 Huomautus Huonoilla teillä ja olosuhteissa, joissa on voimakasta tärinää, CD-levyn toisto saattaa hyppiä. Kylmällä ilmalla tai sateen jälkeen laitteeseen voi tiivistyä (kondensoitua) kosteutta. Tämä voi aiheuttaa toiston hyppimistä tai jopa estää levyn toistamisen kokonaan. Odota siinä tapauksessa, että kosteus haihtuu. Älä koskaan puhdista likaista CD/DVD-levyä pyörivin liikkein, vaan sisältä ulospäin. Voit käyttää siihen pehmeää kangasta. Jos CD/DVD-levy on pahasti likaantunut, suosittelemme sen puhdistamista erityisellä CD/DVD-levyn puhdistusaineella, minkä jälkeen sen annetaan kuivua. Jos toimintonäppäin CD ei ole aktiivisena, soittimessa ei ole CD/DVD-levyä tai ääni-cd/dvd-levyä ei voi lukea. Kopiosuojattuja CD/DVD-levyjä ja CD-R- ja CD-RW-levyjä ja ei alkuperäisiä DVD- RW-levyjä ei pidä soittaa missään tapauksessa tai enintään tietyin rajoituksin. Voit toistaa myös wma-äänitiedostoja (Windows Media Audio) ja tallentaa niitä kiintolevylle (HDD), jos materiaali ei ole DRM (Digital Rights Management) -tekijänoikeudellisesti suojattua. Laitteen käyttö ja toiminta vastaa tältä osin mp3-muotoon pakattujen äänitiedostojen käyttöä. Jäljempänä sitä ei enää erikseen selosteta. Huomaa jäljempänä olevat MP3-käyttöä koskevat ohjeet» Sivu 18, Ohjeellista tietoa MP3-käyttöön. Noudata asuinmaasi tekijänoikeuslakeja ja kansallisia määräyksiä. CD/DVD-soittimessa ei ole osia, joita pitää huoltaa tai jotka voisit korjata itse. Jos CD-soittimessa on vikaa, ota yhteys merkkiliikkeeseen. Jos et ota asemasta ulos työnnettyä CD/DVD-levyä pois, se vedetään turvallisuussyistä takaisin. Jos ennen vaihtoa CD/DVD-tilaan on asetettu TP-asema, CD/DVD-toisto keskeytyy liikennetiedotteiden aikana ja radio siirtyy radio-tilaan. Liikennetiedotteen jälkeen radio jatkaa tiedotetta edeltänyttä CD/DVD-toistoa. Laitteen DVD-soitin toistaa äänen Dolby Digital -audio-koodausjärjestelmällä. Soitin toistaa MLP Lossless -toistona ne ääni-dvd:t, jotka ovat tämän standardin mukaisia. Dolby, MLP Lossless ja kaksois-d-symboli ovat Dolby Laboratories :n tavaramerkkejä. DTS ja DTS 2.0 -järjestelmien avulla DVD:n surround-ääni muutetaan parhaaksi mahdolliseksi stereoääneksi. DTS ja DTS 2.0 ovat DTS, Inc. tavaramerkkejä. Ohjeellista tietoa MP3-käyttöön Mp3-tiedostojen ja tallennuslaitteiden vaatimukset CD-ROM, CD-R, CD-RW koko 650 MB tai 700 MB. DVD, koko 4.7 G saakka ja kaksikerroksinen-dvd, koko 8.5 G saakka. CD/DVD-levyjen oltava standardin ISO 9660-Level 2 ja Joliet-tiedostojärjestelmän (single session ja multisession) mukaisia. Tiedoston nimessä saa olla enintään 64 merkkiä. Hakemistorakenteessa saa olla enintään 8 tasoa. MP3-tiedoston kappaleen, esittäjän ja albumin nimi voidaan näyttää, mikäli näistä tiedoista on ID3-tag. Jos ID3-tagia ei ole, näytetään hakemiston tai tiedoston nimi. WMA-tiedostot (Windows Media Audio) toistetaan, jos ne eivät ole lisäksi tekijänoikeudellisesti DRM-suojattuja (Digital Rights Management). Laite ei tue sellaisia WMA-tiedostoja. Laitteen käyttö ja toiminta vastaavat toistokelpoisten WMA-tiedostojen osalta Mp3-muotoon pakattuja äänitiedostoja. Bittinopeus (bittiä aikayksikköä kohti) Laite tukee mp3-tiedostoja, joiden bittinopeus on kb/s tai vaihteleva. Tiedostoissa, joissa bittinopeus vaihtelee, saattaa soittoajan näyttö olla epätarkka. SD-muistikortti SD-muistikortin asettaminen Työnnä SD-muistikortti lovettu kulma edellä ja ylöspäin osoittaen muistikorttipaikkaan 16» Kuva 1 sivulta 4, kunnes se lukittuu. Toisto alkaa automaattisesti. SD-muistikortin poisto Paina levyasemaan asetettua SD-muistikorttia sisäänpäin. SD-muistikortti ponnahtaa poistoasemaan. SD-muistikortti on tyhjä tai tietoja ei voi lukea Jos asetat asemaan tyhjän tai lukukelvottoman muistikortin, latausvaiheen jälkeen laite ei siirry SD-muistikortin käyttötilaan. SD-muistikortin vaatimukset Asemaan sopivat 32 mm x 24 mm x 2,1 mm tai 1,4 mm SD-muistikortit. 18 MEDIAKÄYTTÖ

21 Enintään 4 G SD- (Secure Digital Memory Cards) tai MMC- (Multimedia Cards) SDmuistikortti. Enintään 32 G SDHC- (Secure Digital High-Capacity Memory Cards) SD-muistikortti. On mahdollista, että joitakin tiedostoja ei voida toistaa SD-muistikortilta ollenkaan tai vain rajoitetusti. Korttien valmistajien erilaisista laatustandardeista johtuen ei ole mahdollista taata, että tiedostot voitaisiin toistaa SD-muistikortilta kaikissa olosuhteissa. Huomautus SD-muistikortilta voidaan lukea vain mp3-tiedostoja ja suojaamattomia WMAtiedostoja. Muita tiedostomuotoja ei tunnisteta. Voit myös tallentaa laitteen kiintolevylle toistokelpoisia MP3- ja WMA-tiedostoja» Sivu 20, Kiintolevy (HDD). Ulkoiset lähteet AUX- ja MDI-tulo AUX-tulo Paina näppäintä SETUP AUX. AUX-tuloon liitettyjä ulkoisia äänilähteitä ei voida käyttää radion kautta. Radionavigointijärjestelmän kautta voidaan säädellä vain äänenvoimakkuutta. AUX-liitäntään sopii tavallinen 3,5 mm liitin. Käytä sovitinta, jos laitteessa ei tätä liitintä ole. MDI-tulo - Multimediatulo Paina näppäintä MEDIA MDI. Radionavigointijärjestelmällä voi toistaa multimediatuloon liitettyjä äänilähteitä, joiden tiedostot ovat MP3-, WMA-, OGG-Vorbis- tai AAC-muotoisia. MDI-tuloon liitettyjä ulkoisia äänilähteitä voidaan käyttää radion kautta. Radioon voidaan milloin tahansa valita toinen äänilähde. Mikäli et sulje ulkoista äänilähdettä, se pysyy aktiivisena taustalla. Tutustu ulkoisen äänilähteen käyttöön laitteen valmistajan antamista käyttöohjeista. Tarvitset sovittimen audiolähteen liittämiseksi MDI-sisääntulon kautta. ipod Kun liität MDI-liitäntään ipodin, näyttöön avautuu valikko, josta voidaan valita ipodin yksittäisiä kansioita (soittolistat, albumit, artistit, kappaleet jne.). Ulkoisen äänilähteen äänenvoimakkuuden säätö Voit säätää ulkoisen audiolähteen äänenvoimakkuutta radion äänenvoimakkuuden säätimellä 1» Kuva 1 sivulta 4. Liitetystä audiolähteestä riippuen voit muuttaa ulkoisen audiolähteen äänen ulostulon voimakkuutta. Voit myös säätää ulkoisen audiolähteen sisääntulotasoa» Sivu 10, Tallennevälineiden asetukset äänenvoimakkuuden sovittamiseksi muihin audiolähteisiin. Onnistuneen yhteyden edellytykset Vain USB 2.0 -laitteita voi liittää. Laitteen tiedostojärjestelmän FAT (File Allocation Table) tulee olla FAT16 (< 2 GB) tai FAT32 (> 2 GB). Jos liitettävässä laitteessa on paljon dataa sisältävä kiintolevy (HDD), saattaa musiikkitiedostojen sisällysluettelon lukeminen kestää kauan. Jos laitteen kansiorakenne on monimutkainen, saattaa äänitiedostojen lukeminen kestää kauan. Liitettävän laitteen kansiorakenteessa ei saisi olla enempää kuin kahdeksan kansiota sisäkkäin. Yhdessä kansiossa tulisi olla enintään 1000 tiedostoa. Laitteen liittämiseksi ei saa käyttää USB-jatkojohtoa eikä USB-jakajaa (HUB). HUOMIO Älä koskaan laita ulkoista lähdettä kojelaudan päälle. Se saattaa äkillisen ajoliikkeen vuoksi sinkoutua matkustamoon ja vahingoittaa matkustajia. Älä missään tapauksessa laita ulkoista lähdettä turvatyynyjen lähelle. Turvatyynyn lauetessa se saattaa sinkoutua matkustamoon ja vahingoittaa matkustajia. Ajon aikana ulkoista lähdettä ei saa pitää kädessä eikä polvella. Se saattaa äkillisen ajoliikkeen vuoksi sinkoutua matkustamoon ja vahingoittaa matkustajia. Ulkoisen lähteen liitosjohdon on kuljettava siten, ettei se estä ajoliikkeitä. VAROITUS AUX-tuloa saa käyttää vain äänilähdettä varten! MEDIAKÄYTTÖ 19

22 Huomautus Voit käyttää AUX-tuloon liitettyä ulkoista äänilähdettä vain, jos samaan aikaan MDI-liittimeen ei ole laitetta liitettynä. Äänentoistossa saattaa olla häiriöitä, jos AUX-liittimeen on liitetty ulkoinen äänilähde, joka saa käyttöjännitteen adapterin kautta. Äänentoisto (audiosignaalin laatu) riippuu käytetyn adapterin laadusta. Videokäyttö Kuva-DVD:n laittaminen asemaan ja katselun aloittaminen Kiintolevy (HDD) Mp3- ja WMA-tiedostojen tallentaminen kiintolevylle (HDD) Jos laite suljetaan kesken tallentamisen, tallentaminen keskeytyy viimeisenä kokonaan tallennetun tiedoston kohdalle. Kappaleen nimen ja kansion valinta, tallennus ja muokkaus Valitse SD-kortilta ääniraitoja tai kansiot, jotka haluat tallentaa kiintolevylle. Voit valita kiintolevylle tallennettavaksi laitteessa olevan levyn koko sisällön käytettävissä olevien äänilähteiden valintaikkunassa. Paina näppäintä MEDIA Selection. - valikon avaaminen kansion muokkaamista varten Play - automaattinen toisto Copy - kappaleen tai kansion tallentaminen kiintolevylle Insert file/folder here - suora tallennus kiintolevyn esillä olevaan kansioon New folder - uuden kansion sijoittaminen Cancel - muistiintallennuksen keskeyttäminen Rename - sisäänsyöttöruudun avaaminen kappaleen tai kansion nimen muuttamista varten Delete - valitun kappaleen tai kansion poistaminen Kansiolla voi olla enintään 7 alakansiota. Avaa hakemistorakenteessa ylempänä oleva kansio napauttamalla painiketta. Voit kuunnella tallentamisen aikana tämän tai jonkin muun äänilähteen kappaleita. Huomautus Sadan 3 5 minuutin pituisen kappaleen tallentaminen kestää noin 40 minuuttia. Kuva 7 DVD-valikon/elokuvavalikon käyttö Työnnä Video-DVD-levy tekstipuoli ylöspäin CD/DVD-asemaan, kunnes laite vetää levyn sisään. Video-DVD-levyn toisto käynnistyy automaattisesti. Tiedostojen lukeminen video-dvd-levyltä saattaa kestää joitakin sekunteja. Tällöin näytössä ei näy mitään. Laite näyttää tv-kuvaa vain, kun auto on pysähtyneenä. Auton liikkuessa kuvaa ei näytetä, mutta ääntä voi kuunnella. Napauta lyhyesti näyttöruutuun, jolloin näkyviin tulee DVD-valikko. DVD-valikko sulkeutuu, kun napautat näytön valikon ulkopuoliseen kohtaan. DVD-valikko sulkeutuu käyttämättömänä automaattisesti 15 sekunnin kuluttua. Kuvasuhde Elokuvan katselu aloitetaan esiasetetulla kuvasuhteella. Kuvasuhdetta muutetaan valikolla Video-Einstellungen (Videoasetukset)» Sivu 13, Videon asetukset. Kuva-DVD-valikko AV - vaihto ulkoiseen videolähteeseen. TV - vaihto TV-käytölle. DVD - siirtää käytön CD/DVD-soittimessa olevalle video-dvd-levylle. Audio - vaihto Audio-valikolle Menu - vaihto elokuvavalikolle» Kuva 7 Display - kirkkauden, kontrastin ja väriasetusten muuttaminen Chapter - vaihto lukuluetteloon - napauta lyhyesti, jolloin siirryt aktiivisen luvun alkuun, napauta uudelleen, niin siirryt sitä edellisen luvun alkuun. 20 MEDIAKÄYTTÖ

23 - napauta lyhyesti, jolloin siirryt seuraavan luvun alkuun - toisto pysäytetään painikkeeksi vaihtuu - napauta, jolloin toisto jatkuu tästä kohdasta eteenpäin. MEDIAKÄYTTÖ 21

24 TV-käyttö Päävalikko TV Kuva 8 TV-valikko Laite näyttää tv-kuvaa vain, kun auto on pysähtyneenä. Auton liikkuessa kuvaa ei näytetä, mutta ääntä voi kuunnella. DVB-T (Digital Video Broadcasting-Terrestrial) DVB-T-signaalilla television signaali siirretään maan päällä. DVB-T mahdollistaa korkealaatuisen vastaanoton. Toistaiseksi DVB-T-signaalia lähetetään lähinnä tiheään asutuilla alueilla. Siksi on kehitetty hybridiviritin, jossa on sekä perinteinen analiginen TV-vastaanotin että DVB-T-vastaanotin. Vastaanotettava TV-kanava näytetään informaationäytössä sekä vaihdettaessa ja avattaessa TV-valikko. Analogiset ja digitaaliset TV-kanavat näytetään eri tavoin. Näytössä on teksti Analog tai DVB-T. Paina näppäintä MEDIA. TV - näyttöön tulee viimeksi katseltu kanava aikaisemmin säädetyn kuvasuhteen mukaisesti täyskuvatilassa» Sivu 13, Television asetukset. TV-valikko avataan napauttamalla näyttöä. tai - vaihtaa kanavaluettelon seuraavalle TV-kanavalle samalla tavoin kuin laitteen nuolinäppäimillä. Audio - vaihtaa Audio-valikkoon ja toistaa viimeksi valittuna ollutta äänilähdettä. Station list - avaa vastaanottokelpoisten analogisten TV-lähettimien ja digitaalisten TV- ja radiolähettimien luettelon. Preset avaa manuaalisesti tallennettujen analogisten TV-lähettimien ja digitaalisten TV- ja radiolähettimien luettelon. Save - esillä olevan TV-kanavan tallennus Delete - tallennettujen TV-kanavien poistaminen Extras - lisätoimintojen valikon avaaminen T-TXT - avaa valittuna olevan kanavan videotekstisivun, jos sellainen on käytettävíssä Display - valikon ottaminen esille näyttöasetusten muuttamista varten EPG - avaa elektronisen ohjelmaoppaan (Electronic Program Guide), jos DVB-T:n kautta voidaan vastaanottaa digitaalista signaalia. Manual - vaihtaa TV-kanavan manuaaliseen säätöön, jonka toimenpiteet tehdään laitteen nuolinäppäimillä tai näytössä TV-päävalikossa. Säädä tv-kanava tai digitaalinen TV-kanava manuaalisesti kääntämällä säätönuppi 1» Kuva 1 sivulta 4. TV-käyttöön liittyvät näytöt Jotkut tv-asemat lähettävät ohjelmia kaksikielisinä kahden äänikanavan tekniikalla. Valitse äänikanava TV-asetuksista» Sivu 13, Television asetukset. Channel A tai Channel B on näytössä ylhäällä vasemmalla. Stereolähetys näytetään symbolilla näytössä oikealla painikkeen alapuolella. Jos lähetyksessä on ääntä kahdella kanavalla, on tällä paikalla symboli. Jos tv-kanava lähettää myös videotekstiä, näytetään ylhäällä oikealla VT. Jos aktiivisena olevalle kanavalle ei ole videotekstiä, toiminnon hakemisen jälkeen näytetään. Jos digitaalista signaalia lähettävä kanava tukee elektronista ohjelmaopasta, näkyy ylhäällä oikealla EPG (Electronic Program Guide). Jos EPG ei ole alueella käytössä, EPG:tä haettaessa painikkeen Extras painamisen jälkeen näytetään vain. Videotekstin näyttö Paina näppäintä MEDIA TV Extras T-TXT. Vaihda numerojärjestyksessä seuraavaan tai edelliseen käytettävissä olevaan sivuun napauttamalla toimintonäppäintä tai. Napauta videotekstisivua, niin taustalla näytetään myös televisiokuva. Kun napauta uudestaan näyttöä, videotekstisivun taustalla näkyvää televisiokuvaa ei enää näytetä. Stop - videotekstisivujen selaus pysähtyy alasivun kohdalle. Joidenkin videotekstisivujen alla on useampia alasivuja, jotka muuten selataan automaattisesti. 22 MEDIAKÄYTTÖ

25 Zoom - suurentaa aktiivisen videotekstisivun näkymää. Yksi napautus näyttää sivun yläosan, napautus kahdesti näyttää sivun alaosan näytön kokoisena. Napauta uudelleen, näyttö siirtyy normaalinäkymään. Joissakin maissa ŠKODA-merkkiliikkeen on asetettava TV-virittimen teksti-tv:n ja EPG :n (elektroninen ohjelmaopas) kielikoodi oikeaksi. Elektroninen ohjelmaopas EPG Paina näppäintä MEDIA TV Extras. EPG - Elektroninen ohjelmaopas Info - tietoja valittuna olevasta ja seuraavaksi lähetettävästä ohjelmasta Select. - elektroninen ohjelmaopas suljetaan ja merkitty TV-kanava näytetään TV-käytöllä. EPG on käytössä vain DVB-T-vastaanoton TV-kanavilla silloin, kun kanavat lähettävät tätä ohjelmapalvelua. Luettelossa näytettäviä lähetyksiä ei voida valita suoraan napsauttamalla. Luettelossa olevat lähetykset voi vain merkitä, näyttää ja hakea oikeanpuoleisella painikkeella. MEDIAKÄYTTÖ 23

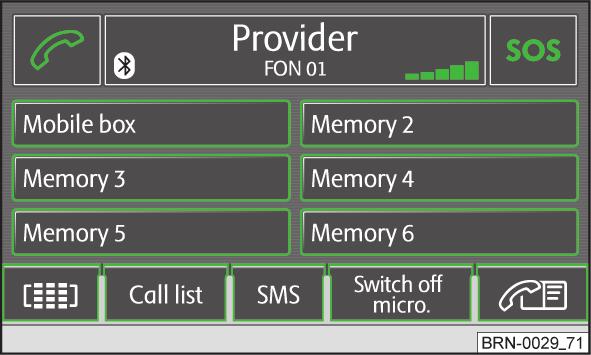

26 Puhelinkäyttö Päävalikko PUHELIN Kuva 9 Päävalikko TELEPHONE SMS - tekstiviestivalikon (SMS) näyttö» Sivu 25, SMS-valikko Inbox - saapuneiden tekstiviestien näyttö Write - tekstiviestin kirjoittaminen Extras - lisätoimintojen valikon avaaminen Switch off/on micro. - mikrofonin kytkeminen päälle/pois puhelun aikana Switch off/on ring tone - auton kaiuttimien kautta kuuluvan soittoäänen asetus päälle ja pois päältä Swit. off hands-free - puhelun kuunteleminen vain puhelinlaitteen kautta Swit. on hands-free - puhelun kuunteleminen auton kaiuttimien kautta Conference details - yksittäisen osanottajan yhdistäminen tai yhteyden katkaiseminen puhelinkokouksen aikana» Sivu 25, Puhelinkokous HUOMIO Ennen matkapuhelimen ensimmäistä käyttökertaa se on kytkettävä radionavigointijärjestelmään, mitä koskevat yksityioskohtaiset tiedot ovat auton ja matkapuhelin käyttöohjekirjoissa. Paina näppäintä PHONE. - puhelun vastaanottaminen, näppäillyn numeron valinta. Päävalikossa PHO- NE soittoluettelon koskettamisen jälkeen näkyy valittu numero. SOS - hätäpuhelu Mobile box - mobiilivastaajan asetukset Name - nimen sisäänsyöttö Number - puhelinnumeron sisäänsyöttö Call list - puhelinnumeron valinta soittoluettelosta Telephone book - puhelinnumeron valinta puhelinluettelosta - syötteen poistaminen OK - syötteen tallentaminen Preset 2 - Preset 6 - pikavalintanäppäimet - Numerovalinta - numeron poistaminen - numeron valitseminen - Puhelinluettelo» Sivu 24, Puhelinmuistio Call list - soittoluettelo Missed calls - vastaamattomien puheluiden luettelo Dialled numbers - valittujen numeroiden luettelo Received calls - vastaanotettujen puheluiden luettelo Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa liikenneturvallisuudesta. Käytä puhelinta siten, että auto on koko ajan hallinnassasi - onnettomuusvaara! Puhelinmuistio Puhelinmuistiossa olevalla numerolla soittaminen Paina näppäintä PHONE - saat lisää puhelinluettelon syötteitä näyttöruutuun liikuttamalla liukusäädintä alaspäin. - puhelinluettelon avaaminen - puhelinluetteloon tallennetun syötteen tietojen katseleminen (kun painat puhelinnumeron näyttöä, numero tulee valituksi) - Numeron sisäänsyöttöruudun avaaminen - DTMF-näppäinäänet» Sivu 25, DTMF-näppäinäänet Create - puhekäskyn luonti, tallentamisen jälkeen sen kohdalle ilmestyy symboli Delete - puhekäskyn poistaminen Play - puhekäskyn soittaminen Search - sisäänsyötetyn tiedon etsintä puhelinluettelosta Puhelinluettelon hakeminen Paina näppäintä PHONE. - puhelinluettelon avaaminen Search sisäänsyöttöruudun avaaminen - numeron valitseminen OK - siirtyminen sen syötteen kohdalle, joka on merkitty sisäänsyöttörivillä 24 Puhelinkäyttö

27 - sisäänsyöttöruutu sulkeutuu ilman sisäänsyötetyn tiedon tallentamista - puhelinluettelon avaaminen Puhelinkeskustelu ja toiminnot puhelun aikana Puhelu voidaan vastaanottaa myös silloin, kun radionavigointijärjestelmä on pois päältä. Kun soitat johonkin numeroon tai otat puhelua vastaan, päävalikko PUHELIN vaihtuu näkymäksi Puhelinkeskustelu. Saapuva puhelu - puhelun vastaanottaminen - puhelun hylkääminen Puhelinkeskustelun aikana Napauta puhelun aikana toimintonäppäintä, käynnissä oleva puhelu mykistetään (näyttö: Call being held (Puhelu pidossa) ). Se tarkoittaa, että yhteys on edelleen olemassa, mutta keskustelua ei voi jatkaa. Napauta uudelleen painiketta. Voit jatkaa puhelua. Jos napsautat puhelun aikana toimintonäppäintä, yhteys puhelinnumeroon katkaistaan ja laite vaihtaa päävalikkoon PUHELIN. Uuden puhelinnumeron valinta puhelun aikana Napauta puhelun aikana toimintonäppäintä. Puhelu siirtyy pitoon, ks. yllä. Ota uusi puhelu valitsemalla tallennettu numero. Kun uusi puhelu on muodostunut, voit vaihdella keskustelijoiden välillä ( koputus ), kuten selostetaan seuraavassa kohdassa. Koputus ja keskusteluun osallistujien vaihtaminen (välitys) Jos saat puhelun, kun puhut toista puhelua, soittajan numero tai nimi tulevat näyttöön senhetkisen puhelun tietojen alapuolelle (toiminto: koputus ). Hylkää tuleva puhelu napauttamalla rivillä Incoming call toimintonäppäintä. Hylkää tuleva puhelu napauttamalla rivillä Incoming call toimintonäppäintä. Ensimmäinen puhelu keskeytyy, mutta sitä ei katkaista (Näyttö: Call being held (Puhelu pidossa) ). Napauta toimintonäppäintä rivillä Call being held, tämä puhelu jatkuu ja toinen puhelu siirtyy pitoon. Tällä tavoin voit vaihdella kahden puhelun välillä. Napauta toimintonäppäintä. Rivillä näkyvä puhelu lopetetaan. Puhelinkokous Puhelinkokous mahdollistaa kaikkien soittaneiden ja soiton vastaanottaneiden henkilöiden osallistumisen keskusteluun. Kaikki puhelinkokoukseen osallistuvat henkilöt voivat puhua toisilleen ja kuunnella toisiaan. + - soittaja tai soiton vastaanottanut henkilö otetaan mukaan puhelinkokoukseen - - soittaja tai soiton vastaanottanut henkilö poistetaan puhelinkokouksesta DTMF-näppäinäänet Jokaisella puhelimen painikkeella on tietty DTMF (Dual-tone Multi Frequency = näppäinääni). DTMF-näppäinääniä käytetään esimerkiksi salasanaa puhelimen kautta syötettäessä tai puhelinpalvelun ohjaamisessa oikealle työntekijälle. Jos puhelun aikana pyydetään DTMF-näppäinääniä, näppäimistö avautuu näyttöön napauttamalla alhaalla vasemmalla olevaa toimintonäppäintä. Seuraa annettuja ohjeita. (Esimerkiksi: Jos haluat keskustella työntekijämme kanssa, paina 3 ). Pitkä DTMF näppäinääni voidaan myös tallentaa matkapuhelimeen. Jos keskustelun aikana pyydetään tätä näppäinäänisarjaa (DTMF), hae sarja puhelinmuistiosta edellä kuvatulla tavalla. Napauta syöttöikkunassa toimintonäppäintä DTMF. Syöttörivillä näkyvä merkkijono soitetaan näppäinääninä (DTMF). Huomaa, että näppäinääniin (DTMF) ei saa liittää merkkiä + koska tämän merkin tehtävä on keskeyttää näppäinäänten toisto. SMS-valikko SMS-valikkoa voidaan käyttää vain silloin, jos autossa on GSM III -puhelinvalmius ja matkapuhelin on kytketty radionavigointijärjestelmään rsap-profiilin kautta. Katso auton käyttöohjekirja. Saapuneet viestit Paina päävalikolla TELEPHONE toimintonäppäintä SMS ja sitten valikkokohtaa Inbox, jolloin näytölle avautuu saapuneiden tekstiviestien luettelo. Luetut tekstiviestit merkitään symbolilla ja lukemattomat tekstiviestit merkitään symbolilla. Saapunut tekstiviesti avataan napauttamalla kyseisen tekstiviestin kenttään. Yhdessä viestin sisältämän tekstin kanssa näytetään seuraavat valinnat: Puhelinkäyttö 25

28 Answer - tekstinviestiin vastaaminen New text - uuden tekstiviestin luonti Edit text - Tekstiviestin muokkaus Delete - tekstiviestin poistaminen Options - asetusten valitseminen Read out text - radionavigointijärjestelmä lukee tekstiviestin Return call - soittaminen tekstiviestin lähettäjälle Copy - tekstiviestin kopioiminen matkapuhelimeen Forward - tekstiviestin lähettäminen edelleen Jokaisen saapuneiden viestien luettelossa olevan tekstiviestin vieressä on toimintonäppäin, jonka painamisen jälkeen näytölle tulee seuraavat valinnat: Copy - tekstiviestin kopioiminen matkapuhelimeen Forward - tekstiviestin lähettäminen edelleen Delete entry - syötteen poistaminen Delete list - luettelon kaikkien tekstiviestien poistaminen Tekstiviestien kirjoittaminen ja lähettäminen Paina päävalikolla TELEPHONE olevaa toimintonäppäintä SMS ja valitse Write. Näytölle avautuu sisäänsyöttöruutu. Jos viesti sisältää yli 160 merkkiä, se jaetaan kahteen tai useampaan yksittäiseen viestiin. Lähetä tekstiviesti painamalla toimintonäppäintä, jolloin näytölle avautuu vastaanottajan puhelinnumeron sisäänsyöttöruutu. Vastaanottaja voidaan valita myös seuraavilta valikoilta: Call list - soittoluettelo Missed calls - vastaamattomien puheluiden luettelo Dialled numbers - valittujen numeroiden luettelo Received calls - vastaanotettujen puheluiden luettelo Telephone book - puhelinluettelo Kun vastaanottaja on määritelty, lähetä tekstiviesti toimintonäppäimen avulla. Lähetettyä tekstiviestiä ei näytetä laitteessa eikä matkapuhelimessa. Huomautus SMS-valikossa näytetään vain ne vastaanotetut tekstiviestit, jotka on vastaanotettu sinä aikana, kun matkapuhelin on kytketty laitteeseen. 26 Puhelinkäyttö

29 Äänikäyttö Ääniasetukset Medium - kohtalainen hiljentäminen High - voimakas hiljentäminen Speed dependent volume control - ajonopeuden mukaan muuttuva äänenvoimakkuus AV-Output - ulkoisen DVD-lähteen aktivointi DVD - DVD Off - pois päältä Acoustic feedback - kosketusnäppäimen koskettamista ilmoittavan äänen päälle-/ poiskytkentä On - kytketty päälle Off - pois päältä EQ settings - radio-ohjelmatyypin valinta (keskusteluohjelmat, puheohjelmat, rock, klassinen, tanssi) Surround - tila-akustiikan asetus Kuva 10 Äänensävyn asetukset Paina näppäintä TONE. Sound settings: Bass - Mid - Treble - äänitasojen asetukset Balance - Fader - äänen tasapainon asetus (oikealle ja vasemmalle = balanssi), (eteen ja taakse = häivytys, kosketa näytöllä olevaa säätölevyä ja liikuta haluamaasi kohtaan» Kuva 10) Volume settings - Äänenvoimakkuuden asetukset Switch-on volume - äänenvoimakkuus laite päälle kytkettäessä Traffic announcements liikennetiedotteiden (TP) äänenvoimakkuuden asetus Navigation and voice control navigointiohjeiden ja puheohjauksen äänenvoimakkuuden asetus Voice volume Äänenvoimakkuuden asettaminen puhekäytössä Nav. announcements - Navigointi-ilmoitusten asettaminen» Sivu 12, Navigointiasetukset Reduce entertainm. vol. - kuunneltavan audiolähteen äänenvoimakkuuden hiljentäminen navigointiohjeen ajaksi Low - vähäinen hiljentäminen Medium - kohtalainen hiljentäminen High - voimakas hiljentäminen Telephone volume - puhelinkeskustelun äänenvoimakkuus PDC: Reduce audio vol. - audiojärjestelmän äänenvoimakkuuden pienenemisen asetus pysäköintietäisyyden valvonnan ollessa toiminnassa Off - pois päältä Low - vähäinen hiljentäminen Äänikäyttö 27

30 Karttakäyttö Karttanäkymä Paina näppäintä MAP. Kuva 11 Karttanäkymä kompassin lisäikkunalla - Kartta peittää koko näyttöruudun Näyttötavan muuttaminen -2D - kaksiulotteinen näkymä -3D - kolmiulotteinen näkymä -Topograph. - kartta esitetään perinteisesti ylhäältä, lisäksi esitetään pinnanmuotoja väreissä (vuoret, laaksot jne.). Toimintonäppäin Navigation (Navigaatio) - valikko riippuu reitin opastuksen näyttötavasta» Sivu 29, Toimintonäppäin Navigation A - näyttää, mikä lähdemedia on kulloinkin valittuna muiden radioasemien valinta muistista - napauta lyhyesti, jolloin siirryt sen hetkisen kappaleen alkuun, napauta uudelleen, niin siirryt sitä edellisen kappaleen alkuun. - napauta, niin siirryt seuraavan kappaleen alkuun. - toisto pysäytetään painikkeeksi vaihtuu - napauta, jolloin toisto jatkuu tästä kohdasta eteenpäin. Jos valikolla Systemeinstellungen (Järjestelmäasetukset) on ajan näyttö valittuna» Sivu 11, Järjestelmän asetukset, kohdassa A näytetään kellonaikaa. Extras Destination view - näyttää karttanäkymässä päävalikossa Navigation (Navigointi) valittuna olevan kohteen. Kompassinäytön alla oikealla olevalla painikkeella kartta keskitetään uudelleen auton olinpaikan mukaan. Split-screen - valikko riippuu siitä, mikä reitin opastuksen näyttötapa on valittuna» Sivu 29, Toimintonäppäin Zusatzfenster (Lisäikkuna) Day/night - vaihtaa päivä- ja yönäkymän välillä POI selection - erityiskohteen luokan valinta, joka näytetään kartalla symbolien avulla» Sivu 11, Kartan asetukset Lane guidance - ajo-opastuksen aikana, ajettaessa ja käännyttäessä monikaistaisella kadulla tai tiellä pieni karttanäkymän lisäikkuna näyttää kaistasuosituksen. Switch off display - näyttö voidaan siirtää energiansäästötilaan, jolloin se on musta ja alarivillä näkyy audiolähteen tiedot. Näyttöruutu kytketään päälle koskettamalla siihen tai painamalla jotakin näppäintä, ei kuitenkaan säätönuppia 1.» Kuva 1 sivulta 4 Kartan mittakaavan ja näkymän muuttaminen Napauta toimintonäppäintä alhaalla oikealla valitun mittakaavan kohdalla. Näet lisää painikkeita karttanäkymän ja mittakaavan muuttamiseksi. Toimintonäppäimet poistuvat, jos et napauta niitä muutaman sekunnin kuluessa. - vaihtaa karttanäkymän vähäksi aikaa yleisnäkymään (pieni mittakaava). Muutaman sekunnin kuluttua näyttö palaa takaisin edelliseen näkymään (suurempi mittakaava). + tai - - kartan zoomaus eli mittakaavan muuttaminen. Kartan mittakaavaa voidaan muuttaa myös siirtämällä liukusäädintä asteikolla. - vaihtaa reitin opastuksen aikana yleisnäkymään, jossa näkyvät lähtöpiste ja päätepiste - automaattinen zoomaus reitin opastuksen aikana. Jos automaattizoomaus on toiminnassa, kartan mittakaava muuttuu automaattisesti ajettavan reitin mukaan (ajo moottoritiellä: suuri mittakaava - kaupungissa: pienempi mittakaava). Kun automaattizoomaus on käytössä, mittakaava näkyy muodossa. Automaattizoomaus kytketään pois päältä painamalla uudelleen mittakaavan asteikkoa kohdalle tai manuaalisesti valikkonupilla 15» Kuva 1 sivulta 4. Karttanäkymän siirtäminen auton sijaintipaikan tai määränpään mukaan Voit siirtää karttaa sormella vetämällä. Pidä sormi näytössä äläkä nosta sitä välillä. Toimintonäppäimet ja symbolit reitin opastuksen aikana - nykyinen auton sijaintipaikka - Karttanäkymän keskittäminen auton sijaintipaikan mukaan - karttanäkymän keskittäminen matkan määränpään mukaan 28 Karttakäyttö

31 Toimintonäppäin Navigation Kuva 12 3D-karttanäkymä reitin opastuksen aikana Reitinopastustavasta riippuen kohtaan A tulee erilaisia toimintonäppäimiä. Käyttötapa: Reitin opastus pois päältä Navigation Start route guidance - aloittaa ajo-opastuksen tai jatkaa ajo-opastusta päävalikossa Navigation (Navigointi) valittuun kohteeseen. Enter new destination - avaa valikon New destination päävalikossa Navigation (Navigointi) valitun määränpään muuttamista varten» Sivu 33, Toimintonäppäin Neues Ziel (Uusi määränpää). Route options - reitin laskemista varten annettujen tietojen muuttaminen» Sivu 33, Toimintonäppäin Optionen (Asetukset) - olinpaikan tallentaminen määränpäiden muistiin lippumerkkinä Käyttötapa: Reitin opastus määränpään kanssa.../... - etäisyys määränpäähän - arvioitu saapumisaika määränpäähän tai ajoaika Stop route guidance - lopettaa ajo-opastuksen olinpaikkaan. Voit milloin tahansa jatkaa ajo-opastusta napauttamalla painikkeesta Navigation ja Start route guidance. Enter stopover destination - hakee valikon New destination sen välietapin syöttämistä varten, johon aktiivisena olevan ajo-opastuksen aikana tulisi ajaa» Sivu 33, Toimintonäppäin Neues Ziel (Uusi määränpää). Congestion ahead - voi syöttää manuaalisesti tiedon edessä olevasta ruuhkasta seuraavan vapaan reitin ehdottomista varten» Sivu 37, Reittiosuuden sulkeminen käsin Route options - reitin laskemista varten annettujen tietojen muuttaminen» Sivu 33, Toimintonäppäin Optionen (Asetukset) - olinpaikan tallentaminen määränpäiden muistiin lippumerkkinä Käyttötapa: Reitin opastus välietappien avulla.../...,.../... - etäisyys määränpäähän - etäisyys välietappiin - arvioitu saapumisaika määränpäähän tai ajoaika Stop route guidance - lopettaa ajo-opastuksen olinpaikkaan. Voit milloin tahansa jatkaa ajo-opastusta napauttamalla painikkeesta Navigation ja Start route guidance. Enter stopover destination - hakee valikon New destination sen välietapin syöttämistä varten, johon aktiivisena olevan ajo-opastuksen aikana tulisi ajaa» Sivu 36, Toimintonäppäin Extras. Congestion ahead - voi syöttää manuaalisesti tiedon edessä olevasta ruuhkasta seuraavan vapaan reitin ehdottomista varten» Sivu 37, Reittiosuuden sulkeminen käsin Route options - reitin laskemista varten annettujen tietojen muuttaminen» Sivu 33, Toimintonäppäin Optionen (Asetukset) Save - auton sen hetkisen sijaintipaikan tallentaminen määränpäiden muistiin lippumerkkinä Tour plan - matkasuunnitelman näyttö Reittipistenavigointikäyttö Waypoint navigation Start waypoint tour - reittipistenavigoinnin lähtöpisteen sisäänsyöttö Turn around waypt tour - reitin ajaminen vastakkaiseen suuntaan From the closest - reittipistenavigointi seuraavaksi lähimmästä reittipisteestä Select waypoint - eittipistenavigointi valitusta reittipisteestä From the first - reittipistenavigointi ensimmäisestä reittipisteestä Enter new destination - määränpään syöttäminen kadulle, johon reittipistenavigointi päättyy Toimintonäppäin Zusatzfenster (Lisäikkuna) Kuva 13 Lisäikkuna navigointiohjeiden näytöllä/lisäikkuna ohjeluettelon näytöllä Karttakäyttö 29

32 Tässä kohdassa näytetään yksittäisillä navigointitavoilla käytettävät erilaiset toimintonäppäimet. Compass - kompassin näyttö todelliseen ajosuuntaan Pos. map - auton sijaintipaikan näyttö karttanäkymässä. Muuta tämä karttanäkymä napauttamalla kerran lisäikkunan karttaa. GPS Viewer - auton todellinen sijaintipaikka esitetään koordinaatein. Näytetään myös vastaanotettujen satelliittien lukumäärä. Jotta olinpaikan korkeus merenpinnasta voidaan näyttää (vuorisymbolin jälkeen), on vastaanotettava yhtä aikaa vähintään viittä satelliittia (Näyttö: 3D Fix ). Dest. guidan. symbol - seuraavan määränpäähän opastuksen symbolin näyttö Manoeuvre list - toimenpiteiden luettelon näyttö Overview - karttanäkymä, jossa näytetään auton sijaintipaikan ja määränpään välinen etäisyys Tour plan - matkasuunnitelman näyttö 30 Karttakäyttö

33 NAV-käyttö (Navigointi) Johdattelevaa tietoa Laite laskee reitin joka kerta uudelleen, jos et noudata ajo-opastusta tai poikkeat reitiltä. Laskenta kestää muutaman sekunnin. Vasta tämän jälkeen laite opastaa jälleen. Radionavigointijärjestelmä yrittää johtaa auton kohteeseen, vaikka navigointitiedot ovat jollain alueella puutteellisia tai alueen tiedot puuttuvat kokonaan. Huomaa, että ajo-ohjeet saattavat silloin olla virheelliset. Esimerkiksi yksisuuntaiset kadut tai teiden luokittelu (moottoritiet, maantiet) saattaa puuttua kokonaan tai olla epätäydellinen. Osoitetta (kaupunki, katu) syötettäessä saat käyttöön vain sellaisia kirjaimia tai symboleita, joiden avulla mielekäs nimi on mahdollinen. Näet luettelon mahdollisista nimistä. Muista kaksiosaisen paikannimen välilyönti, esim. Bad Düben. Voit toistaa viimeisimmän puheohjeen painamalla valikkonuppia 15» Kuva 1 sivulta 4. Matkasuosituksen kuuluessa voidaan muuttaa äänenvoimakkuutta. Antenni ei tavoita GPS-satelliittia tunnelissa eikä parkkihallissa. Laite suunnistaa silloin vain ajoneuvon antureiden ja sisäisen gyroskoopin avulla. HUOMIO Keskity ensisijaisesti ajamiseen! Tarkkaavaisuutesi herpaantuminen aiheuttaa onnettomuusvaaran. Auton kuljettaja on vastuussa liikenneturvallisuudesta. Käytä radiota siten, että säilytät auton hallinnan kaikissa tilanteissa! Navigaattorin ajo-ohjeista poiketen etusijalla on seuraavaa: tieliikennelaki, myös silloin kun ajosuositukset ja tieliikennelaki ovat ristiriidassa, liikennemerkit, valo-opasteet ja poliisin antamat ohjeet, ajettavalla osuudella vallitseva tosiaikainen tilanne. Noudata liikennesääntöjä. Liikennemerkit ja -säännöt ovat aina etusijalla navigaattorin ajo-ohjeisiin nähden. HUOMIO (jatkoa) Vaikka navigointitiedoissa on yksisuuntaisia katuja, kävelykatuja jne., liikenneolot muuttuvat jatkuvasti. Radionavigointijärjestelmä ei huomioi liikennevaloja, pysähtymisestä ja etuajo-oikeudesta ilmoittavia liikennemerkkejä, pysäköinti- ja pysähtymiskieltoja, tien kavennuksia eikä nopeusrajoituksia. Sovita ajonopeus aina tien kuntoon sekä liikenne- ja sääolosuhteisiin. Radionavigointijärjestelmän käyttö ei saa johtaa siihen, että ajat esim. sumussa liian suurella tilannenopeudella onnettomuusvaara! Käytä radionavigointijärjestelmää ajon aikana vain, kun se muu liikenne huomioon ottaen on turvallista. Ajo-ohjeet saattavat poiketa todellisesta tilanteesta esim. tietyömaiden tai vanhentuneen navigointidatan vuoksi. Aja silloin todellisen tilanteen mukaan äläkä noudata navigaattorin ajo-ohjeita. Säädä äänenvoimakkuus niin, että voit kuulla etuajo-oikeutettujen autojen, kuten poliisi-, pelastus- ja paloautojen, äänisignaalin. Huomautus Kaikki kohteet (valtion-, paikkakunnan-, kadun-, erityiskohteen nimi) tulee antaa ainoastaan maakohtaisia (tai erityiskohteiden osalta kielikohtaisia) erityismerkkejä käyttäen. Kun auton nopeus kasvaa, et voi enää valita näytöltä eräitä radionavigointijärjestelmän toimintoja (maakohtainen ominaisuus). Tämä ei ole toimintahäiriö, vaan johtuu maakohtaisista tieliikennemääräyksistä. Navigointitiedot ja navigointi-dvd Navigointitiedot ovat valmiina muistissa, kun radionavigointijärjestelmän muisti kytketään ensimmäisen kerran päälle, joten reitin opastus voidaan aloittaa välittömästi. Navigointitietojen päivittäminen saattaa kestää jopa tunnin. Kun navigointiaineistoa tallennetaan, ajo-opastus käynnistetään navigointi-dvd:ltä. Huomaa, että ajo-opastus keskeytyy, jos navigointi-dvd otetaan pois laitteesta. Ajo-opastus täytyy silloin käynnistää uudestaan, mutta nyt opastus tapahtuu laitteen muistista. NAV-käyttö (Navigointi) 31

34 Uuden navigointi-dvd-levyn käyttö/laitteen navigointitietojen päivitys Työnnä navigointi-dvd-levy tekstipuoli ylöspäin CD/DVD-asemaan, kunnes laite vetää levyn sisään. Laite vertaa navigointi-dvd:llä ja laitteen muistissa olevia aineistoja. Jos laitteen muistissa ja navigointi-dvd:llä olevat aineistot ovat samat, laite ei näytä mitään ilmoitusta. Jos navigointi-dvd:n ja laitteen muistin tiedot eivät ole samat, seuraa ilmoitus. Napauta toimintonäppäintä Continue ja käytä navigointi-dvd-levyä. Napauta toimintonäppäintä Save. Navigointi-DVD-levyn aineisto tallentuu laitteen muistiin vanhan aineiston päälle. Kopiointi- tai päivitysvaiheen aikana vanhat muistissa olevat tiedot poistetaan eikä niitä voi enää palauttaa. Napauta näppäintä Notify. Saat ilmoituksen, kun tallennus on valmis. Navigointi-DVD-levyn tietojen tilapäinen käyttäminen Kun siirryt laitteen muistiin tallennetun kartan alueelta pois vain tilapäisesti, aseta laitteeseen uuden alueen navigointi-dvd. Napauta toimintonäppäintä Continue Temporarily. Navigaattori käyttää nyt DVD:llä olevaa aineistoa. Kun olet jälleen navigaattorin muistiin tallennetulla kartta-alueella, poista navigointi-dvd-levy laitteesta napauttamalla painiketta. Navigointitietojen ajantasaisuus ja uusi navigointi-dvd Liikenneolot muuttuvat jatkuvasti (esim. uudet tiet, kadunnimien ja talonumeroiden muutokset). Navigointi-DVD:llä on valtava määrä tietoa, mikä jonkin ajan kuluttua ei enää olekaan ajan tasalla. Se voisi aiheuttaa ongelmia reitin opastuksen aikana. Siksi navigaattorin tiedot pitäisi päivittää aika ajoin ajan tasalla olevalla navigointi-dvd-levyllä. Navigointitietojen versio Paina pidempään näppäintä SETUP Version info Map version DVD (Karttaversio- DVD), jolloin näytölle tulee 4-numeroinen navigointitietojen koodinumero. Lisätietoja saat ŠKODA-merkkiliikkeestä. Sisäänsyöttöruudut reitin opastusta varten Kohteen valinta luettelosta Napauta syöttöikkunan avaamisen jälkeen toimintonäppäintä. Ikkunaan tulee navigaattorin muistista luettelo, jossa on kaikki mahdolliset valinnat aikaisempien asetusten mukaisesti (esim. Country ja City ). Selaa luetteloa liukusäätimellä, jotta näet kaikki luettelon tiedot. Siirrä haluamasi luettelon sisäänsyöttötieto osoitteeksi napauttamalla haluamaasi riviä. Kohteen rajaaminen ja valitseminen luettelosta Toimintonäppäintä ** napauttamalla voit avata luettelon vielä valittavana olevista kohteista milloin tahansa sisäänsyöttöriville kirjoittamisen aikana. Luettelossa näytetään määrittelyn mukaisessa järjestyksessä vain ne rivit, jotka vastaavat esimäärittelyjä ja jotka on tallennettu laitteen muistiin. Näet painikkeessa ** valittavissa olevien määränpäiden lukumäärän, jos niitä on vähemmän kuin sata. Jos määränpäitä on valittavana vähemmän kuin kuusi, sisäänsyöttöruutu sulkeutuu ja näytetään luettelo valittavista määränpäitä. Navigoinnin päävalikko Johdattelevaa tietoa Paina näppäintä NAV. Kuva 14 Navigoinnin päävalikko ja osoite Options - valikko reitin asetusten määrittelemistä varten» Sivu 33, Toimintonäppäin Optionen (Asetukset) Curr. pos. - lisäikkuna sen hetkisen sijaintipaikan koordinaateilla - tallentaa sen hetkisen sijaintipaikan lippumerkkinä päämäärien muistiin. New destination - uuden kohteen syöttäminen Address - osoitteen sisäänsyöttöruutu määränpään asettamista varten» Sivu 33, Toimintonäppäin Adresse (Osoite) POI - avaa hakuruudun, jossa etsitään erityiskohteita tietyn luokan mukaan tai syöttämällä nimi tai puhelinnumero» Sivu 34, Toimintonäppäin Sonderziele (Erityiskohteet) Map/GPS - kartalla olevan pisteen asettaminen määränpääksi» Sivu 34, Toimintonäppäin Karte/GPS (Kartta/GPS) Home - reitin opastuksen aloitus kotiosoitteeksi tallennettuun osoitteeseen» Sivu 34, Toimintonäppäin Heimatadresse (Kotiosoite) 32 NAV-käyttö (Navigointi)

35 Last destinations - luettelo automaattisesti tallennetuista aiemmista määränpäistä, reitin opastuksen aloitus napauttamalla näytettävää määränpäätä» Sivu 34, Toimintonäppäin Letzte Ziele (Aiemmat määränpäät) Fav. destinations - suosikkimääränpäiden luettelon avaaminen, reitin opastuksen aloitus napauttamalla näytettävää määränpäätä» Sivu 34, Toimintonäppäin Favoriten (Suosikit) Dest. memory - tallennettujen määränpäiden luettelon avaaminen, reitin opastuksen aloitus napauttamalla näytettävää määränpäätä» Sivu 35, Toimintonäppäin Zielspeicher (Määränpäämuisti) SD destinations - kohteet, jotka on tallennettu muistikortille käyntikortteina tai kuvina, mukaan lukien GPS-koordinaatit» Sivu 35, Toimintonäppäin SD-kortin kohteet Memory avaa valikon, jossa sen hetkinen sijaintipaikka tallennetaan määränpääksi, näytetään jo tallennettuja määränpäitä ja suoritetaan reittipistenavigointia» Sivu 36, Toimintonäppäin Speicher (Muisti),» Sivu 37, Tallennetun reittipistereitin valinta ja muokkaus Route - avaa reittiä koskevat ohjeet ja sulkuvalikon reitin opastuksen aikana» Sivu 37, Pysyvä sulku Extras - avaa valikon välietapin sisäänsyöttöä ja uutta reittimääritystä varten matkareittisuunnitelmassa» Sivu 36, Toimintonäppäin Extras Start / Stop (Aloitus/lopetus) - aloittaa/lopettaa reitin opastuksen Erityiskohteet Laitteessa tai DVD-levyllä olevat navigointitiedot sisältävät erityiskohteiden (POI) tietopankin, jota voidaan käyttää helpottamaan määränpään löytämistä» Sivu 34, Toimintonäppäin Sonderziele (Erityiskohteet). SD-muistikortin kohteet ŠKODA Auton internetsivustolla olevan Web-sovelluksen avulla voit luoda määränpäistä käyntikortteja tai kuvauksia. Nämä määränpäät voidaan sitten tuoda yksinkertaisella tavalla SD-muistikortin avulla radionavigointijärjestelmään» Sivu 35, Päämäärän tallennus päämäärien muistiin. Reitinopastustilan valitseminen Paina näppäintä NAV Extras. Tour mode - suunnitelma välietappien kanssa» Sivu 36, Matkareittisuunnitelma Waypoint navigation - reittipistenavigointi» Sivu 36, Reittipistetila Toimintonäppäin Optionen (Asetukset) Paina näppäintä NAV Options. Route - matkareitti Fast - näytetään nopein reitti määränpäähän, vaikka se edellyttäisi kiertotien käyttämistä Shortest - näytetään punaisella värillä lyhin reitti määränpäähän, vaikka se kestäisi pidemmän aikaa Most economical - reitin laskeminen mahdollisimman lyhyellä ajoajalla ja ajomatkalla - näytetään sinisenä Dynamic route - dynaaminen reitti» Sivu 37, Dynaaminen reitin opastus liikennetiedotteiden avulla Off - pois päältä Manual - manuaalinen määrittely Automatic - automaattinen määrittely Motorways - nämä tietyypit suljetaan pois reitin laskennasta Toll roads - nämä tietyypit suljetaan pois reitin laskennasta Excluded rds. - manuaalisesti pois suljetut tieosuudet huomioidaan reitin laskennassa» Sivu 37, Reittiosuuden sulkeminen käsin Ferries - nämä kulkutavat suljetaan pois reitin laskennasta Tunnels - tunnelit suljetaan pois reitin laskennasta Toimintonäppäin Neues Ziel (Uusi määränpää) Toimintonäppäin Adresse (Osoite) Tämän toimintonäppäimen avulla syötetään osoite määränpään sisäänsyöttöruutuun. Paina näppäintä NAV New destination Address Country - maa City/P.cd. - kaupunki, postitoimipaikka Street - katu Number - talon numero katuosoitteessa Intersect. - risteys Save - sisäänsyötettyjen osoitetietojen tallennus NAV-käyttö (Navigointi) 33

36 Toimintonäppäin Sonderziele (Erityiskohteet) Tällä toimintonäppäimellä avataan hakuruutu, jonka avulla etsitään erityiskohteita tietyn luokan mukaan tai syöttämällä sisään nimi tai puhelinnumero. Paina näppäintä NAV New destination POI. Category - luettelo valittavissa olevista luokista ja alaluokista. Palaa alaluokkien näkymästä pääluokkaan napauttamalla toimintonäppäintä. Search area - määrittely, millä alueella erityiskohteita etsitään. Near dest. - kun kohde on valittu, voit valita erityiskohteen hakualueeksi reitin varrella olevan ympäristön Position - rajaa erityiskohteen haun paikkakunnan alueelle (perusasetus) Near city - sisäänsyöttöruudussa voidaan määritellä kaupunki, jonka ympäristöstä erityiskohdetta etsitään Select point on map - valitse ristikohdistimella kartalta paikka, jonka läheisyydestä erityiskohteet on haettava Along the route - erityiskohteen etsintä rajataan lasketun reitin varrelle (mahdollinen vain reitin opastuksen aikana) Name - nimen sisäänsyöttämisen jälkeen erityiskohdetta etsitään tämän nimen perusteella Tel. (Puhelinnumero) - puhelinnumeron sisäänsyöttämisen jälkeen erityiskohdetta etsitään tämän puhelinnumeron perusteella Search - etsitään erityiskohde, joka vastaa valittua kriteeriä - luettelossa olevan edellisen erityiskohteen näyttäminen - luettelossa olevan seuraavan erityiskohteen näyttäminen - erityiskohteen tallentaminen - puhelinnumeron valitseminen - sen hetkinen sijaintipaikka ja erityiskohde näytetään kartalla OK - käynnistää reitin opastuksen näytettävään matkakohteeseen Toimintonäppäin Karte/GPS (Kartta/GPS) Tämän toimintonäppäimen avulla määränpääksi asetetaan kartalla oleva piste tai sisäänsyötettävät GPS-koordinaatit. Paina näppäintä NAV New destination Karte/GPS (Kartta/GPS). tai - kartan mittakaavan muuttaminen, joka voidaan tehdä myös kiertämällä valikkonuppia 15» Kuva 1 sivulta 4 - sormiliike näyttöruudulla OK - reitin opastus aloitetaan automaattisesti - tallentaa kartassa valitun matkakohteen määränpäiden muistiin - vaihtaa karttanäkymän vähäksi aikaa yleisnäkymään (iso mittakaava). Muutaman sekunnin kuluttua palataan takaisin viimeksi valittuun zoom-näyttöön (pieni mittakaava). GPS - avaa valikon määränpään syöttämiseksi koordinaatein Latitude - leveysasteen sisäänsyöttö Longitude - pituusasteen sisäänsyöttö Toimintonäppäin Heimatadresse (Kotiosoite) Tämä toimintonäppäin käynnistää reitin opastuksen kotiosoitteeksi tallennettuun osoitteeseen. Paina näppäintä NAV New destination Home. Destination entry - kotiosoitteen sisäänsyöttäminen Current position - olinpaikan tallentaminen kotiosoitteeksi Toimintonäppäin Letzte Ziele (Aiemmat määränpäät) Tällä toimintonäppäimellä avataan automaattisesti tallennettujen aiempien määränpäiden luettelo, reitin opastus aloitetaan napauttamalla näytettävää määränpäätä. Paina näppäintä NAV New destination Last destinations. Sort - aiempien määränpäiden lajittelu By names - lajittelu aakkosjärjestyksessä By date - lajittelu kronologisessa järjestyksessä - määränpäätä koskevien tietojen näyttö Load - reitin opastuksen aloittaminen määränpäähän Show details - määränpäätä koskevien tietojen näyttö (esim. GPS-koordinaatit) Show on map - määränpään näyttö kartalla Save - määränpään tallennus Delete määränpään poistaminen Toimintonäppäin Favoriten (Suosikit) Tällä toimintonäppäimellä avataan suosikkimääränpäiden luettelo; reitin opastus aloitetaan napauttamalla näytettävää määränpäätä. Paina näppäintä NAV New destination Favourite destinations. 34 NAV-käyttö (Navigointi)

37 Sort - aiempien määränpäiden lajittelu By names - lajittelu aakkosjärjestyksessä By date - lajittelu kronologisessa järjestyksessä - määränpäätä koskevien tietojen näyttö» Sivu 34, Toimintonäppäin Letzte Ziele (Aiemmat määränpäät) Toimintonäppäin Zielspeicher (Määränpäämuisti) Tällä toimintonäppäimellä avataan manuaalisesti tallennettujen määränpäiden luettelo; reitin opastus aloitetaan napauttamalla näytettävää määränpäätä. Paina näppäintä NAV New destination Dest. memory. Sort - määränpäiden muistiin tallennettujen määräpäiden lajittelu By names - lajittelu aakkosjärjestyksessä By distance - lajittelu etäisyyden mukaan By category - lajittelu luokan mukaan - määränpäätä koskevien tietojen näyttö» Sivu 34, Toimintonäppäin Letzte Ziele (Aiemmat määränpäät) Toimintonäppäin SD-kortin kohteet Tällä toimintonäppäimellä avataan manuaalisesti SD-muistikorttiin tallennettujen kohteiden luettelo; reitin opastus aloitetaan napauttamalla näytettävää kohdetta. Paina näppäintä NAV New destination Ziele SD-Karte (SD-kortin määränpäät). Reitin opastus päämäärään Toimintonäppäin Speicher (Muisti) Päämäärän tallennus päämäärien muistiin Paina näppäintä NAV Presets. Save destination - näytettävän määränpään tallentaminen Name - päämäärän nimi Voice tag - puhuttu käsky Record voice tag - puhekäskyn vastaanottaminen muistiin Play voice tag - puhekäskyn kuunteleminen Delete voice tag - puhekäskyjen poistaminen VIP status - suosikkiluokkaan kuuluvan näytettävän määränpään järjestely tai näytettävän suosikkiluokan muuttaminen Save - määränpään tallennus Import destination - laitteen muistiin SD-kortilla tallennettuna olevien määränpäiden tuonti Select all - kaikkien SD-kortilla olevien määränpäiden valinta Deselect all kaikkien SD-kortilla olevien kohteiden valinnan peruutus OK - SD-kortilta valittujen määränpäiden tuonti laitteen muistiin Tallennettujen määränpäiden valinta Paina näppäintä NAV Presets. Load destination - valmiiksi tallennetun matkakohteen lataaminen Last destinations - aiempien määränpäiden luettelon avaaminen ja reitin opastuksen aloitus napauttamalla näytettävää määränpäätä Favourite destinations - suosikeiksi tallennettujen määränpäiden luettelon avaaminen ja reitin opastuksen aloitus napauttamalla näytettävää määränpäätä Dest. memory - manuaalisesti tallennettujen määränpäiden luettelo; reitin opastus aloitetaan napauttamalla näytettävää määränpäätä SD destinations - määränpäät, jotka on tallennettu SD-kortille käyntikortteina tai kuvina, mukaan lukien GPS-koordinaatit Tallennettujen määränpäiden poisto ja muokkaus Paina näppäintä NAV Presets. Edit memory - tallennettujen määränpäiden näyttö Destination memory entries - määränpäämuistiin syötetyt kohteet Sort - määränpäiden lajittelu By names - lajittelu aakkosjärjestyksessä By distance - lajittelu etäisyyden mukaan By category - lajittelu luokan mukaan - valinnat syötteiden muokkausta varten Last destinations - aiemmat määränpäät Sort - määränpäiden lajittelu By names - lajittelu aakkosjärjestyksessä By date - lajittelu kronologisessa järjestyksessä - valinnat syötteiden muokkausta varten Delete destination memory - määränpäämuistin tyhjennys Delete - määränpäiden muistin tyhjennys Cancel - toimenpiteen keskeyttäminen Delete all last destinations - kaikkien aiempien määränpäiden poistaminen Delete - kaikkien aiempien määränpäiden poistaminen Cancel - toimenpiteen keskeyttäminen NAV-käyttö (Navigointi) 35

38 Määränpään muokkauksen asetukset Show details - Määränpäätä koskevien tietojen näyttö Show on map - määränpään näyttö kartalla Delete - määränpään poistaminen Edit - määränpään muokkaaminen Load - reitin opastuksen aloitus valittuun määränpäähän Matkareittisuunnitelma Toimintonäppäin Speicher (Muisti) Matkareitin tallennus Paina näppäintä NAV Presets. Save tour - näytettävän matkareitin tallennus määränpäiden muistiin, enintään 10 matkareittiä voidaan tallentaa. Matkareitille on annettava nimi. Tallennettujen matkareittien asetukset Paina näppäintä NAV Presets. Load tour - tallennetun matkareitin lataus. Jos napautat suoraan matkareitin nimeä, matkareitti ilmestyy päävalikolle Navigation (Navigointi) - matkareitin yksityiskohtaisten tietojen kutsuminen Select - matkareitin näyttö päävalikossa Navigation (Navigointi) Edit tour memory - matkareittimuistin hallinta Delete/rename tours - yksittäisen matkareitin poistaminen, matkareitin nimeäminen uudelleen Delete all tours - kaikkien matkareittien poistaminen New tour - uuden matkareitin luonti matkareittitilassa - valinnat syötteiden muokkausta varten Destination entry - määränpään sisäänsyöttäminen Exactly - täsmällinen määränpään sisäänsyöttö Close to - määränpään sisäänsyöttö välietappien lähelle Tallennetun matkareittisuunnitelman muokkaus Paina näppäintä NAV Extras. Edit tour (Muokkaa matkareitti) - tallennetun matkareitin muokkaaminen - valinnat syötteiden muokkausta varten Details - matkareitin yksityiskohtaisten tietojen näyttö Show on map - määränpään näyttö kartalla - vaihto takaisin matkareitin yksityiskohtaisiin tietoihin Change type - muuttaa täsmällisen välietapin lähellä olevaksi ja päinvastoin Start - näppäimen Start (Aloita) napautus uudelleen käynnistää reitin opastuksen tämän matkareitin määränpäähän, jolloin mahdolliset välietapit jätetään huomiotta. Palaa reittisuunnitelmanäkymään napauttamalla Back aloittamatta kuitenkaan reitin opastusta. Delete - poistaa kuittauksen jälkeen matkakohteen. Move - valitse syöttötieto, jonka jälkeen haluat valitsemasi reittisuunnitelman kohteen napauttamalla Continue. Destination entry - seuraavan määränpään sisäänsyöttäminen Matkareittitilasta poistuminen Paina näppäintä NAV Extras. Leave tour mode - matkareittitilan lopetus. Toimintonäppäin Extras Välietapin antaminen Kun olet valinnut matkareitin» Sivu 36, Tallennettujen matkareittien asetukset, paina toimintonäppäintä Extras : Enter stopover destination - uuden välietapin syöttäminen, johon ajetaan reitin opastuksen aikana Exactly - matkareitti ohjataan kulkemaan välietapin kautta Close to - matkareitti ohjataan kulkemaan välietapin läheltä. Matkareitin sisäänsyöttäminen Paina näppäintä NAV Extras. Reittipistetila Reittipistereitin sisäänsyöttäminen Paina näppäintä NAV Extras Waypoint navigation Waypoint tour Load waypoint tour - uuden matkareitin luonti reittipistetilassa New tour - uuden matkareitin luonti, jolle on ensin annettava nimi Automatic - reittipisteet merkitään automaattisesti Manual - kaikki reittipisteet on syötettävä sisään manuaalisesti Extend existing tour - olemassa olevan matkareitin laajennus Edit waypoint tour - avaa tallennettujen reittipistematkojen luettelon. Valitse napauttamalla haluamaasi reittiä. 36 NAV-käyttö (Navigointi)

39 Tallennetun reittipistereitin valinta ja muokkaus Paina näppäintä NAV Extras Waypoint navigation Presets Load waypoint tour - avaa tallennettujen reittipistematkojen luettelon. Valitse napauttamalla vastaavaa reittipistematkaa. Edit waypoint tour memory - avaa reittipistematkojen muistin. Tallennetut reittipisteinä navigoitavat reitit voit avata tarkasteltavaksi, nimetä uudelleen tai poistaa. Edit waypoint tour(s) - avaa tallennettujen reittipistematkojen luettelon. Valitse napauttamalla haluamaasi reittiä. Delete waypoint tours - reittipistematkojen poistaminen Reittipistetilan lopetus Paina näppäintä NAV Extras Waypoint navigation New destination On-rd. dest. sulkee reittipistetilan ja avaa valikon Uusi kohde. Valitse siellä tavanomainen ajo-opastuskohde (onroad) käytettävissä olevien navigointitietojen mukaan. Cancel - palaa takaisin reittipistetilaan Reittiosuuden sulkeminen käsin Väliaikainen sulku Väliaikainen sulku huomioidaan meneillään olevassa reitin opastuksessa. Paina karttanäkymässä reitin opastuksen aikana toimintonäppäintä.../... Congestion ahead. Näet yleiskartan, jossa on auton sijaintipaikka ja matkakohde. Käännä valikkonuppia 15» Kuva 1 sivulta 4 vastapäivään, siirrä lippusymbolia kohteesta auton sijaintipaikan suuntaan. Napauta sormella reitin kohtaa, lippusymboli hyppää suoraan tähän paikkaan. Suljetun tieosuuden pituus auton sijaintipaikasta alkaen näkyy alhaalla näytössä. Paina säätönuppia tai napauta toimintonäppäintä OK, jolloin näytetään suljettavan tieosuuden summittainen pituus. Ääniviesti ilmoittaa, että reitillä on suljettuja osuuksia ja että uutta reittiä lasketaan juuri. Vastaanotetut liikennetiedotteet näytetään kartalla liikennehäiriöinä. Ajankohtaiset ilmoitetut liikennehäiriöt voidaan myös näyttää liikennetiedotteiden luettelona. Pysyvä sulku Pysyvä sulku huomioidaan jokaisen reitin opastuksen yhteydessä. Paina reitin opastuksen ainana päävalikolla Navigation toimintonäppäintä Route Manage blocked routes. Add excluded street section - uuden suljetun tieosuuden lisääminen reitin varrella. Sijoita suljetun tieosuuden alkukohta napauttamalla näytöllä näkyvään reittiin ja vahvista painamalla toimintonäppäintä OK. Aseta samalla tavoin sulkuosuuden loppukohta. Delete excluded street section - suljetun tieosuuden poistaminen radionavigointijärjestelmän muistista Delete temporary congestion. - poistaa aiemmin näppäimellä Congestion ahead määritellyn sulun. Dynaaminen reitin opastus liikennetiedotteiden avulla Dynaamisen reitin opastuksen edellytykset TMC (Traffic Message Channel) on digitaalinen radioasemien antama palvelu jatkuvasta liikennetiedotteiden radioinnista. Kun alueella toimivien TMC-liikenneradioasemien vastaanottaminen on mahdollista, liikennetiedotteet päivitetään reaaliaikaisesti taustalla. Liikennetiedotteiden laatu ja sisältö riippuvat radioasemien lähettimistä. Liikennetiedotteiden vastaanottoa ei voi kytkeä päälle tai pois päältä. Kuunneltava radioasema ei välttämättä lähetä liikennetiedotteita. Navigaattori voi arvioida ja näyttää liikennetiedotteita vain silloin, jos laitteen muistissa on alueen navigointitiedot tai laite voi hakea sen navigointi-dvd-levyn kautta. Saat ajankohtaiset liikennetiedotteet näkyviin painamalla näppäintä TMC. Dynaamisen navigoinnin kytkeminen käyttöön ja pois käytöstä Napauta päävalikossa Navigation toimintonäppäintä Options. Napauta karttanäkymässä toimintonäppäintä Navigation tai reitin opastuksen aikana ensin.../... ja sitten ponnahdusikkunassa Route options. NAV-käyttö (Navigointi) 37

40 Napauta valikossa Reittiasetukset toimintonäppäintä Dynamic route (Dynaaminen reitti) ja valitse avautuvassa ponnahdusikkunassa haluamasi asetus sitä napauttamalla. Vahvista syöttämäsi asetus toimintonäppäimellä OK. Liikennetiedotteina vastaanotetut reitin varrella olevat liikennehäiriöt näkyvät kartalla värisymbolina. Liikennetiedotteina vastaanotetut liikennehäiriöt, jotka eivät ole reitin varrella, näkyvät kartalla harmaana symbolina. Häiriön suunta näkyy kartalla nuolena. Häiriön pituus näytetään kartalla eteenpäin ajavalla autosymbolilla. Off Et saa tietoja reitin varrella esiintyvistä liikennehäiriöistä, joten radionavigointijärjestelmä opastaa sinut liikennehäiriöiden läpi. Liikennetiedotteet kuitenkin päivitetään edelleen laitteen muistiin ja ne näytetään, kun painat käyttöaluenäppäintä TMC. Jos jokin näytetyistä liikennehäiriöistä on reittisi varrella, voit kääntää dynaamisen reitin opastuksen päälle myös käynnissä olevan reitin opastuksen aikana tai sulkea reitin manuaalisesti. Saat ilmoituksen myös, jos alkuperäisessä reitin laskennassa huomioon otettu liikennehäiriö on poistunut ja radionavigointijärjestelmä huomaa mahdollisuuden ajaa edullisempaa reittiä. Huomautus Epäedullisessa tilanteessa saattaa ruuhkan kiertäminen liikennetiedotteen perusteella olla ajallisesti hyödytöntä, koska myös kiertotie voi olla ruuhkainen. Jos reitillä olevaa liikennehäiriötä ei ole vielä määritetty liikennetiedotteeseen, matkalla olevat sulut voidaan määritellä myös manuaalisesti. Manual Reitin opastuksen aikana voit valita, haluatko kiertää reitin varrella olevat liikennehäiriöt. Laitteen vastaanottama tieto lasketun reittisi varrella olevasta liikennehäiriöstä ilmoitetaan ääniviestinä ja ponnahdusikkunaan tulevana ohjeena. Näytössä on odotettavissa oleva matka-ajan piteneminen liikennehäiriön kiertämisen vuoksi ja kiertotien pituus. Lisäksi näytetään odotettavissa oleva ajoajan piteneminen, jos ajat liikennehäiriön läpi. Jäät lasketulle reitille ja sinut opastetaan liikennehäiriön kautta, kun napautat Current tour. Napauta toimintonäppäintä Bypass, jos haluat laskea ajo-opastuksen häiriön kiertävälle reitille. Automatic Sinut opastetaan automaattisesti reittisi varrella olevien liikenneongelmien ohi kiertotietä. Liikennetiedotteen vastaanottamisen jälkeen puheohjaus opastaa sinua muuttamaan reittiä. Sinut johdetaan kiertämään suljetut tiet ja seisovat autojonot, mikäli hyödyt siitä ajallisesti. 38 NAV-käyttö (Navigointi)

41 TMC-käyttö TMC-liikennetiedotteiden näyttö TMC-liikennetiedotteita seurataan reitin opastuksen aikana matkan varrella olevien häiriöiden optimaalista huomiointia varten» Sivu 37, Dynaaminen reitin opastus liikennetiedotteiden avulla. TMC - ajankohtaisisten liikennetiedotteiden luettelon näyttö. Kun napautat liikennetiedotetta, kyseisen luettelossa olevan liikennetiedotteen yksityiskohdat näytetään. Liikennehäiriöt merkitään kartalle erilaisin symbolein. Häiriön suunta osoitetaan kartalla graafisesti. Reitillä oleva liikennehäiriö esitetään värillisenä liikennetapahtumamerkintänä. Jos reitillä ei ole liikennehäiriötä, merkintä näkyy harmaana. Huomautus Kun alueella toimivien TMC-liikenneradioasemien vastaanottaminen on mahdollista, liikennetiedotteet päivitetään reaaliaikaisesti taustalla. Kuunneltava radioasema ei välttämättä lähetä liikennetiedotteita. Radionavigointijärjestelmä voi käsitellä ja tallentaa liikennetiedotteita vain, jos läpikuljettavan alueen navigointitiedot ovat käytettävissä. Dynaamisen opastuksen paikkansapitävyys riippuu lähetetyistä liikennetiedotteista. Niiden sisällöstä vastaavat radioasemien liikennetoimittajat. Liikennetiedotteita tarvitaan myös dynaamisessa määränpäähän opastuksessa. Ruuhkan kiertäminen liikennetiedotteen perusteella ei aina anna aikahyötyä, jos esimerkiksi kiertotie on myös ruuhkainen. TMC-käyttö 39

42 Optisten pysäköintiohjausavustusjärjestelmän näyttö Peruutuskameran näyttö Optisen pysäköintijärjestelmän (OPS) näyttö Kuva 15 Esimerkki laitteen näytöstä Kuva 16 Esimerkki laitteen näytöstä Pysäköitäessä ja ohjailtaessa auton ympäristön esteet näkyvät laitteen näytöllä. Lisätietoja pysäköintitutkasta» Ajoneuvon omistajan käsikirjassa, kappale Ajonavustusjärjestelmät. Näyttösivun kuvaus A B C D E F G Törmäysalueella havaittu este. Älä jatka ajamista! Alue, jossa ei ole tunnistettua estettä tai vapaa väli puskurin ja esteen välissä. Törmäysalueen ulkopuolella havaittu este. Havaitun esteen takana oleva alue. OPS-järjestelmän poiskytkentä, paluu edelliseen tilaan. Akustisen pysäköintitutkan kytkentä päälle ja pois. Vaihda peruutuskameran näytölle» Kuva 16 sivulta 40. Peruutuskamera valvoo aluetta auton takana. Valvottava alue näkyy laitteen näytöllä. Lisätietoja pysäköintitutkasta» Ajoneuvon omistajan käsikirjassa, kappale Ajonavustusjärjestelmät. Näyttösivun kuvaus A B C D E F G H I J Pienennetyn OPS-näytön päälle-/poiskytkentä. Lisätoimintojen valikko. Etäisyys auton takana noin 40 cm (turvaväli)». Etäisyys ajoneuvon takana noin 1 m». Etäisyys ajoneuvon takana noin 2 m». Pienennetty OPS-näyttö. Peruutuskameran poiskytkentä. Akustisen pysäköintitutkan kytkentä päälle ja pois. Näytön asetukset - kirkkaus, kontrasti, väri. Vaihda OPS-näytölle» Kuva 15 sivulta 40. VAROITUS Näytöllä näkyy likimääräinen etäisyys. Näytetty etäisyys vaihtelee auton kuormituksesta ja tien kaltevuudesta riippuen - törmäysvaara! 40 Optisten pysäköintiohjausavustusjärjestelmän näyttö
