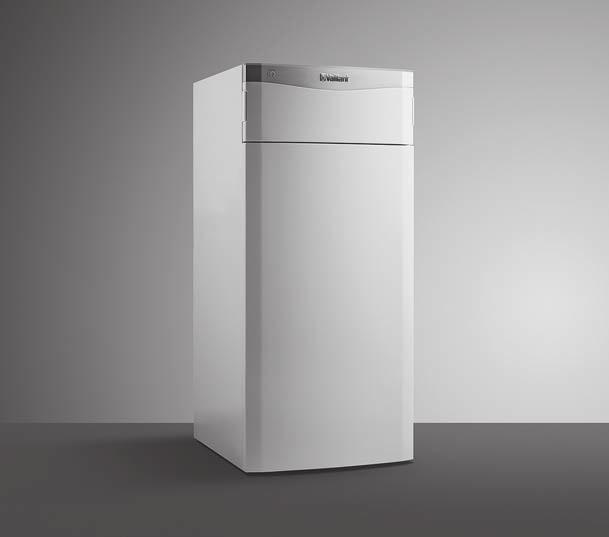

Käyttöohjeet. flexotherm exclusive. Käyttöohjeet. Laitteiston omistajalle. FIfi VWF /4. Julkaisija/valmistaja Vaillant GmbH

Transkriptio

1 Käyttöohjeet Laitteiston omistajalle Käyttöohjeet flexotherm exclusive VWF /4 FIfi Julkaisija/valmistaja Vaillant GmbH Berghauser Str. 40 D Remscheid Tel Fax info@vaillant.de

2 Sisältö Sisältö 1 Turvallisuus Toimintaan liittyvät varoitukset Tarkoituksenmukainen käyttö Yleiset turvaohjeet Dokumentaatiota koskevat ohjeet Muut sovellettavat asiakirjat Asiakirjojen säilyttäminen Ohjeiden voimassaolo Järjestelmän yleiskuvaus Lämpöpumppujärjestelmän rakenne Tuotekuvaus Tuotteen rakenne Sarjanumero Etuläpän avaaminen Ohjaustaulu CE-merkintä Varolaitteet Käyttö Perusnäyttö Käyttökonsepti Valikkoesitys Käyttötasot Tuotteen ottaminen käyttöön Varaajan ohjelämpötilan sovittaminen Tuoton näyttö Live Monitorin näyttäminen Rakennuksen piirin paineen näyttäminen Ympäristöpiirin paineen näyttäminen Käyttötilaston lukeminen Kielen asetus Huolto ja hoito Sijoituspaikkaa koskevien vaatimusten täyttäminen Tuotteen hoito Huoltoilmoitusten lukeminen Laitteen paineen tarkastus Lämmönkeruuliuospiirin täyttöpaineen tarkastus Vianpoisto Vikailmoitus Käytöstäpoisto Lämpöpumpun kytkeminen pois päältä Tuotteen poistaminen käytöstä lopullisesti Kierrätys ja hävittäminen Takuu ja asiakaspalvelu Takuu Asiakaspalvelu Liite A Laitteiston omistajan käyttötason yleiskuvaus Käyttöohjeet flexotherm exclusive _02

3 Turvallisuus 1 1 Turvallisuus 1.1 Toimintaan liittyvät varoitukset Toimintaan liittyvien varoitusten luokitus Toimintaan liittyvät varoitukset on luokiteltu seuraavasti varoitusmerkein ja huomiosanoin mahdollisen vaaran vakavuuden mukaan: Varoitusmerkit ja huomiosanat Vaara! välitön hengenvaara tai vakavan henkilövahingon vaara Vaara! sähköiskun aiheuttama hengenvaara Varoitus! lievien henkilövahinkojen vaara Varo! Materiaalivaurioiden tai ympäristövahinkojen vaara 1.2 Tarkoituksenmukainen käyttö Jos tuotetta käytetään epäasianmukaisella tai tarkoitukseen kuulumattomalla tavalla, käytöstä voi aiheutua vammoja tai hengenvaara käyttäjälle tai muille henkilöille tai käyttö voi vaurioittaa tuotetta tai aiheuttaa muita aineellisia vahinkoja. Järjestelmä on tarkoitettu vain kotitalouskäyttöön. Järjestelmä on tarkoitettu lämmittimeksi, jossa on jäähdytystoiminto suljetuille lämmityslaitteille ja lämpimän käyttöveden valmistus. Jos lämpöpumppua käytetään käyttörajoitusten ulkopuolella, sisäiset säätö- ja turvalaitteet kytkevät lämpöpumpun pois päältä. Jäähdytyskäyttö patterilämmityksen kanssa ei ole sallittua, sillä pattereissa ei ole käytettäessä riittävästi lämmönsiirtopintaa. Tarkoituksenmukaiseen käyttöön kuuluu: mukana toimitettavien tuotteen sekä laitteiston kaikkien osien käyttöohjeiden noudattaminen kaikkien ohjeissa mainittujen tarkastus- ja huoltoehtojen noudattaminen. Tätä tuotetta saavat käyttää vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai mentaaliset kyvyt ovat rajoittuneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, jos heille on valvotusti tai todistettavasti neuvottu tuotteen turvallinen käyttö _02 flexotherm exclusive Käyttöohjeet 3

4 1 Turvallisuus ja jos he ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä tuotteella. Lapset eivät saa tehdä valvomatta puhdistustoimenpiteitä eivätkä omistajan tehtäväksi tarkoitettuja huoltotöitä. Muu kuin oheisessa käyttöohjeessa kuvattu käyttö tai käyttö, joka ei vastaa tässä kuvattua käyttöä, ei ole tarkoituksenmukaista käyttöä. Epäasianmukaista käyttöä on myös kaikki välitön kaupallinen ja teollinen käyttö. Huomautus! Kaikki epäasianmukainen käyttö on kiellettyä. 1.3 Yleiset turvaohjeet Virheellisen käytön aiheuttama vaara Virheellinen käyttö voi aiheuttaa vaaran sinulle ja muille, minkä lisäksi siitä voi aiheutua aineellisia vahinkoja. Lue huolellisesti läpi nämä ohjeet ja kaikki muut pätevät asiakirjat. Kiinnitä erityistä huomiota "Turvallisuus"-lukuun ja varoituksiin. Tee vain sellaisia toimenpiteitä, jotka on kuvattu näissä käyttöohjeissa Räjähtävien ja helposti syttyvien aineiden aiheuttama hengenvaara Älä käytä tai säilytä räjähtäviä tai helposti syttyviä aineita (esim. bensiiniä, paperia, maaleja) tuotteen sijoitustilassa Tuotteen tai tuotteen ympäristön muuttamisesta aiheutuva hengenvaara Älä missään tapauksessa poista, irrota, ohita tai estä varolaitteita. Älä muuta turvavarusteita. Älä riko tai poista rakenneosien sinettejä. Vain valtuutettu ammattilainen ja ammattiliikkeen edustaja saavat tehdä muutoksia sinetöityihin rakenneosiin. Älä tee mitään muutoksia: tuotteeseen tuotteen ympärillä keruuneste- ja ilmaputkiin sekä virtajohtoihin lämpölähdepiirin poistokanavaan ja varoventtiiliin rakenteellisiin osiin, jotka voivat vaikuttaa tuotteen käyttöturvallisuuteen 4 Käyttöohjeet flexotherm exclusive _02

5 Turvallisuus Lämmönkeruunesteen syövyttävyys aiheuttaa vammautumisvaaran Keruuliuoksena käytettävä etyleeniglykoli on terveydelle haitallinen aine. Vältä iho- ja silmäkosketusta. Käytä suojakäsineitä ja -laseja. Älä hengitä liuoshöyryjä äläkä niele liuoksia. Noudata lämmönkeruuliuoksen käyttöturvallisuustiedotetta Kylmäaineen koskettamisesta aiheutuvan paleltumavaaran välttäminen Tuotteeseen on täytetty toimitettaessa käyttöön tarvittava määrä kylmäainetta R 410 A. Vuotava kylmäaine voi aiheuttaa paleltumia vuotokohtaa kosketettaessa. Jos kylmäainetta vuotaa, älä koske mihinkään tuotteen osaan. Älä hengitä höyryjä tai kaasuja, joita vuotaa kylmäainepiiristä. Estä kylmäaineen pääsy iholle ja silmiin. Jos kylmäainetta joutuu iholle tai silmiin, ota yhteyttä lääkäriin Epäasianmukaisesti suoritettujen tai tekemättä jätettyjen huolto- ja korjaustöiden seurauksena aiheutuva loukkaantumisvaara ja aineellisten vahinkojen vaara Älä yritä koskaan tehdä tuotteen huolto- tai korjaustöitä itse. Korjauta viat ja vauriot välittömästi ammattilaisella. Noudata annettuja huoltovälejä Jäätymisen aiheuttama aineellisten vahinkojen vaara Varmista, että lämmityslaite pysyy käynnissä myös pakkasella ja kaikkia huoneita lämmitetään riittävästi. Jos et voi varmistaa käynnissä pysymistä, pyydä ammattilaista tyhjentämään lämmityslaite Vuotavan kylmäaineen aiheuttamien ympäristövahinkojen estäminen Tuote sisältää kylmäainetta R 410 A. Kylmäainetta ei saa _02 flexotherm exclusive Käyttöohjeet 5

6 1 Turvallisuus päästä ympäristöön. R 410 A on Kioton pöytäkirjan mukainen fluorattu kasvihuonekaasu, jonka GWP on 2088 (GWP = lämmitysvaikutus). Jos ainetta pääsee ilmakehään, sen vaikutus on 2088-kertainen luonnolliseen CO 2 -kasvihuonekaasuun verrattuna. Tuotteen sisältämä kylmäaine on tyhjennettävä kokonaan sille tarkoitettuun säiliöön ennen tuotteen hävittämistä, jotta se voidaan sen jälkeen kierrättää tai hävittää määräysten mukaisesti. Varmista, että kylmäainepiirille tehtävät huoltotyöt suorittaa vain virallisesti valtuutettu ammattilainen, jolla on tarkoituksenmukaiset suojavarusteet. Luovuta tuotteen sisältämä kylmäaine valtuutetulle ammattilaiselle, joka kierrättää tai hävittää sen määräysten mukaisesti. 6 Käyttöohjeet flexotherm exclusive _02

7 A B A B Dokumentaatiota koskevat ohjeet 2 2 Dokumentaatiota koskevat ohjeet 2.1 Muut sovellettavat asiakirjat Noudata ehdottomasti kaikkia laitteiston osia koskevia käyttöohjeita. 3 Järjestelmän yleiskuvaus 3.1 Lämpöpumppujärjestelmän rakenne 2.2 Asiakirjojen säilyttäminen Säilytä nämä ohjeet sekä kaikki sovellettavat asiakirjat myöhempää käyttöä varten. 2.3 Ohjeiden voimassaolo Nämä ohjeet koskevat ainoastaan seuraavia: Tuote VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Lämpöpumppujärjestelmässä on seuraavat osat: Lämpöpumppu Järjestelmäsäädin (alkaen VRC 700) Ulkolämpötila-anturi, jossa on DCFvastaanotin tarvittaessa järjestelmäanturi Kun lämpölähteenä on maa: maa-anturi _02 flexotherm exclusive Käyttöohjeet 7

8 4 Tuotekuvaus Kun lämpölähteenä on ilma (vain 400 V tuotteet): ilma-lämmonkeruuliuos-keräimet Kun lämpölähteenä on kaivovesi: pohjavesimoduuli Aktiivista jäähdytystä on voi käyttää vastakkaisen kierron avulla, kun lämpölähteenä on ilma, maa ja pohjavesi. 4.3 Etuläpän avaaminen 1. Tartu etuläpän kädensijoihin vasemmalta tai oikealta puolelta. 2. Vedä kädensijoista. 4.4 Ohjaustaulu 4 Tuotekuvaus 4.1 Tuotteen rakenne kwh 50 d reset Etuläppä 2 Kädensija 4.2 Sarjanumero 3 Ohjaimet 4 Kilpi, jossa on sarjanumero Sarjanumero on merkitty etuläpän takana olevaan kilpeen. Sarjanumeron numero muodostavat tuotenumeron. 1 Päivittäisen ympäristöenergian tuoton näyttö 2 Oikean valintapainikkeen tämänhetkiset liitäntäpaikat 3 Vasemmat ja oikeat valintapainikkeet 4 - ja -painike 5 Nollauspainike 6 Siirtyminen valikkoon lisätietojen tarkastelemiseksi 7 Vasemman valintapainikkeen tämänhetkiset liitäntäpaikat 8 Lämpöpumpun nykyisen käyttötilan symbolien näyttö 9 Näyttö 8 Käyttöohjeet flexotherm exclusive _02

9 Tuotekuvaus CE-merkintä CE-merkinnällä osoitetaan, että tuote täyttää asianomaisen direktiivin olennaiset vaatimukset tyyppikilven mukaisesti. Vaatimustenmukaisuusvakuutus on saatavilla tarkasteltavaksi valmistajalta. 4.6 Varolaitteet Jäätymisen estotoiminto Laitteen jäätymisen estotoimintoa ohjataan järjestelmäsäätimellä. Jos järjestelmäsäädin ei ole käytettävissä, lämpöpumppu takaa lämmityspiirin rajoitetun jäätymissuojan Lämpimän veden loppumisen esto Tämä toiminto valvoo jatkuvasti lämpimän veden painetta lämpimän veden mahdollisen puuttumisen välttämiseksi Lämmönkeruuliuoksen loppumisen esto Lämmönkeruuliuoksen loppumisen estotoiminto valvoo jatkuvasti ympäristöpiirin nesteen painetta nesteen mahdollisen puuttumisen välttämiseksi Jäätymissuoja Toiminto estää höyrystimen jäätymisen, kun lämpölähteen tietty lämpötila alittuu. Lämpölähteen lähtölämpötilaa mitattaan jatkuvasti. Jos lämpölähteen lähtölämpötila laskee tietyn n alapuolelle, kompressori kytkeytyy väliaikaisesti pois päältä ja näyttöön ilmestyy tilaviesti. Jos vika ilmenee kolme kertaa peräkkäin, sammuttamisen yhteydessä näyttöön ilmestyy virheilmoitus Pumpun ja venttiilien lukittumisen esto Tämä toiminto estää lämmitysveden ja lämmönkeruuliuoksen pumpun sekä kaikkien vaihtoventtiilien lukittumisen. Jos pumppuja ja venttiilejä ei käytetä 23 tuntiin, ne kytketään vuorotellen päälle sekunniksi Kylmäpiirin painekytkin Painekytkin sammuttaa lämpöpumpun, jos kylmäpiirin paine on liian korkea. Jos lämpöpumpun kylmäpiirin paine ylittää enimmäispaineen n, painekytkin sammuttaa lämpöpumpun väliaikaisesti. Lämpöpumppu yritetään käynnistää uudelleen odotusajan jälkeen. Jos käynnistys epäonnistuu kolme kertaa peräkkäin, näyttöön ilmestyy virheilmoitus. Kylmäpiirin paine maks.: 4,60 MPa (g) (46,00 bar (g)) Odotusaika: 5 min (ensimmäisen ilmenemiskerran jälkeen) Odotusaika: 30 min (toisen ja sitä seuraavien ilmenemiskertojen jälkeen) Vikalaskurin nollaaminen seuraavien edellytysten täyttyessä: Lämmön tarve täytetään ilman ennenaikaista sammutusta Käyttö jatkuu keskeytyksettä 60 minuuttia Kylmäpiirin kuumakaasutermostaatti Kuumakaasutermostaatti sammuttaa lämpöpumpun, jos kylmäpiirin lämpötila on liian korkea. Jos lämpöpumpun kylmäpiirin lämpötila ylittää enimmäislämpötilan n, kuumakaasutermostaatti sammuttaa lämpöpumpun väliaikaisesti. Lämpöpumppu yritetään käynnistää uudelleen odotusajan jälkeen. Jos käynnistys epäonnistuu kolme kertaa peräkkäin, näyttöön ilmestyy virheilmoitus _02 flexotherm exclusive Käyttöohjeet 9

10 5 Käyttö Kylmäpiirin lämpötila maks.: 135 Odotusaika: 5 min (ensimmäisen ilmenemiskerran jälkeen) Odotusaika: 30 min (toisen ja sitä seuraavien ilmenemiskertojen jälkeen) Vikalaskurin nollaaminen seuraavien edellytysten täyttyessä: Lämmön tarve täytetään ilman ennenaikaista sammutusta Käyttö jatkuu keskeytyksettä 60 minuuttia Lämmityspiirin lämpötilarajoitin Jos sähköisen lisälämmityksen lämmityspiirin lämpötila ylittää enimmäislämpötilan n, lämpötilarajoitin sammuttaa sähköisen lisälämmityksen väliaikaisesti. Sähköinen lisälämmitys yritetään käynnistää uudelleen odotusajan jälkeen. Näyttöön ilmestyy virheilmoitus, jonka voi poistaa vain painamalla nollauspainiketta tai kytkemällä lämpöpumpun pois päältä ja uudelleen päälle. Lämmityspiirin lämpötila maks.: 85 5 Käyttö 5.1 Perusnäyttö kwh 50 d Symboli bar Merkitys Kompressori Lämmityslaitteen nykyinen täyttöpaine Sallittu alue on merkitty katkoviivoilla. Pumput Sähköinen lisälämmitys Green IQ Modus Selitys täytetty: kompressori käytössä ei täytetty: kompressori ei käytössä palaa jatkuvana: täyttöpaine sallitulla alueella. vilkkuu: täyttöpaine sallitun alueen ulkopuolella. vasen palaa jatkuvana: lämmönkeruuliuospumppu käytössä oikea palaa jatkuvana: lämmityspumppu käytössä vilkkuu: sähköinen lisälämmitys käytössä + : Sähköinen lisälämmitys käytössä lämmityskäyttöä varten + : Sähköinen lisälämmitys käytössä lämmitystilaa varten Tuotteessa on energiansäästöteknologia Lämmityskäyttö palaa jatkuvana: lämmityskäyttö käytössä 10 Käyttöohjeet flexotherm exclusive _02

11 Käyttö 5 Symboli F.XXX Merkitys Jäähdytyskäyttö Lämpimän käyttöveden valmistus Vika tuotteessa Selitys palaa jatkuvana: jäähdytyskäyttö käytössä (aktiivinen tai passiivinen) palaa jatkuvana: lämmitystila käytössä Perusnäytön sijaan näyttöön ilmestyy tarvittaessa selkokielinen näyttö Perusnäytössä näkyy tuotteen käyttötila. Kun painat valintapainiketta, näyttöön ilmestyy aktivoitu toiminto. Pääset takaisin perusnäyttöön seuraavasti: Jos vikailmoitus on olemassa, perusnäytön sijaan näytössä näkyy vikailmoitus. 5.2 Käyttökonsepti Paina ja poistu näin valintatasoilta. Et paina mitään painiketta yli 15 minuuttiin. Käyttölaite Toiminta Lämmityskäytön, lämmitystilan ja jäähdytyskäytön ympäristöenergian tuoton näyttäminen Asetusn muutoksen keskeyttäminen Siirtyminen ylemmälle valintatasolle Asetusn vahvistaminen Siirtyminen alemmalle valintatasolle Valikon hakeminen näkyviin + samanaikaisesti Käyttölaite tai Toiminta Asetusn laskeminen tai nostaminen Valikon vaihtoehtojen selaaminen Valintapainikkeiden ja senhetkiset toiminnot näkyvät näytössä. Asetettavat t näkyvät aina vilkkuvina. Arvon muutos on aina vahvistettava. Uusi asetus tallennetaan vasta sen jälkeen. Tapahtuman voi keskeyttää milloin tahansa painamalla painiketta. 5.3 Valikkoesitys Vierityspalkki 2 Valintapainikkeiden nykyiset toiminnot Xxxx Xxxxxxxxxxx Xxxx Xxxxxxx Xxxxxxxxxx xxxxxx Xxxxxxx 3 Valintatasojen listamerkinnät 4 Valintataso Valikon rakenteen yleiskuvaus on liitteenä. 5.4 Käyttötasot Tuotteessa on kaksi käyttötasoa. Laitteiston omistajan käyttötasolla voi tarkastella tietoja ja muuttaa asetuksia, joiden käyttö ei edellytä erityistä asiantuntemusta. Ammattilaisen käyttötaso on suojattu koodilla. Laitteiston omistajan käyttötason yleiskuvaus ( sivu 16) _02 flexotherm exclusive Käyttöohjeet 11

12 6 Huolto ja hoito 5.5 Tuotteen ottaminen käyttöön Ota tuote käyttöön vain, kun verhoilu on kokonaan kiinni. 5.6 Varaajan ohjelämpötilan sovittaminen Energiatehokkaan lämpimän käyttöveden valmistaminen pääasiassa takaisin saadun ympäristöenergian ansiosta edellyttää, että järjestelmäsäätimen tehdasasetukset sovitetaan lämpimän käyttöveden tavoitelämpötilan mukaisiksi. Aseta sitä varten esimerkiksi varaajan tavoiteksi (lämminvesipiirin tavoitelämpötila) C. Ympäristöenergian lähteestä riippuen lämpimän käyttöveden lähtölämpötila on tällöin C. 5.7 Tuoton näyttö Ympäristöenergian tuoton näyttö kumuloituvana na päivittäisen, kuukausittaisen ja kokonaistuoton osalta erikseen lämmitykselle, lämpimän käyttöveden valmistukselle ja jäähdytykselle. Lämmityksen ja lämpimän käyttöveden valmistuksen kuukausittaisen ja yhteenlasketun lämmitysmäärän näytöt poikkeavat toisistaan. Lämmitysmäärä osoittaa tuotetun lämpöenergian ja kulutetun käyttövirran suhteen. Kuukausittaiset t voivat vaihdella huomattavasti, koska esimerkiksi kesällä tarvitaan vain lämpimän käyttöveden valmistusta. Arvioon vaikuttavat monet tekijät, esim. lämmityslaitteen tyyppi (suora lämmityskäyttö = matala menoveden lämpötila tai epäsuora lämmityskäyttö puskurivaraajan kautta = korkea menoveden lämpötila). Poikkeama voi olla tämän vuoksi jopa 20 %. Lämpökertoimet käsittävät ainoastaan sisäisten osien virrankulutuksen, eivätkä ne sisällä ulkoisten osien, kuten ulkoisten lämpöjohtopumppujen, venttiilien ja muiden vastaavien virrankulutusta. 5.8 Live Monitorin näyttäminen Valikko Live Monitor Live Monitorin avulla voit tarkastaa tuotteen nykyisen tilan. 5.9 Rakennuksen piirin paineen näyttäminen Valikko Live Monitor Rak. piirin paine Lämmityslaitteen nykyinen täyttöpaine 5.10 Ympäristöpiirin paineen näyttäminen Valikko Live Monitor Ymp.piirin paine Ympäristöpiirin nykyinen täyttöpaine 5.11 Käyttötilaston lukeminen Valikko Tiedot Käyttötun. lämmitys Valikko Tiedot Käyttötun. lämmin käyttövesi Valikko Tiedot Käyttötun. jäähdytys Valikko Tiedot Käyttötun. yhteensä Lämmityskäytön, lämmitystilan, jäähdytyskäytön ja kokonaiskäytön käyttötunnit 5.12 Kielen asetus Valikko Perusasetukset Kieli Halutun kielen valitseminen 6 Huolto ja hoito 6.1 Sijoituspaikkaa koskevien vaatimusten täyttäminen Sijoituspaikan on oltava kuiva ja suojassa pakkaselta. Edellytykset: Lämpölähde, ulkoilma Ilma-lämmönkeruuliuos-keräin on tarkoitettu käyttöön ulkoilman kanssa. Ulkoyksikön tulo- ja lähtöaukkojen on oltava aina esteettömiä, jotta ilma pääsee virtaamaan esteettä ja moitteettomasti. Kasvusto ja lumi on poistettava. 12 Käyttöohjeet flexotherm exclusive _02

13 Jälkikäteen ei saa tehdä mitään rakenteellisia muutoksia, jotka voivat vähentää tilan tilavuutta tai muuttaa sijoituspaikan lämpötilaa. 6.2 Tuotteen hoito Varo! Tarkoitukseen sopimattomien puhdistusaineiden aiheuttama aineellisten vahinkojen vaara! Älä käytä suihkeita, hankausaineita, huuhteluaineita, liuotinaine- tai klooripitoisia puhdistusaineita. Puhdista verhous kostealla liinalla ja pienellä määrällä liuotinaineetonta saippuaa. 6.3 Huoltoilmoitusten lukeminen Kun näytössä näytetään symboli, tuote on huollettava. Tuote ei ole vikatilassa vaan toimii edelleen. Ota yhteyttä ammattilaiseen. 6.4 Laitteen paineen tarkastus Tarkasta lämmityslaitteen täyttöpaine ensimmäisen käyttökerran ja huollon jälkeen päivittäin yhden viikon ajan ja sen jälkeen kuuden kuukauden välein. Täyttöpaine: 0,07 MPa ( 0,70 bar) Täyttöpaine liian matala Ilmoita asiasta ammattilaiselle, jotta hän lisää lämmitysvettä ja nostaa täyttöpainetta. Vianpoisto Lämmönkeruuliuospiirin täyttöpaineen tarkastus Tarkasta lämmönkeruuliuospiirin täyttöpaine säännöllisesti. Lue lämmönkeruuliuospiirin täyttöpaine lämpöpumpun näytöstä. Lämmönkeruuliuoksen käyttöpainealue: 0,07 0,20 MPa (0,70 2,00 bar) 7 Vianpoisto 7.1 Vikailmoitus Ohje Jos lämpöpumppu on kytketty automaattisesti pois päältä häiriön vuoksi, voit aktivoida sähköisen lisälämmityksen avulla tapahtuvan hätäkäytön järjestelmäsäätimellä. Jos useita vikoja esiintyy samanaikaisesti, näytössä vaihtuvat kahden sekunnin välein kaikki tilanteeseen liittyvät vikailmoitukset. F.714 Ympäristöpiiri: paine liian alh. Jos täyttöpaine laskee vähimmäispaineen alapuolelle, lämpöpumppu kytkeytyy automaattisesti pois päältä. Lämmönkeruuliuoksen vähimmäispaine: 0,05 MPa ( 0,50 bar) Lämmönkeruuliuoksen min. käyttöpaine: 0,07 MPa ( 0,70 bar) Ilmoita asiasta ammattilaiselle, jotta hän täyttää lämmönkeruuliuosta. F.723 Rakennuksen piiri: paine liian alh. Jos täyttöpaine laskee vähimmäispaineen alapuolelle, lämpöpumppu kytkeytyy automaattisesti pois päältä. Lämmityspiirin vähimmäispaine: 0,05 MPa ( 0,50 bar) Lämmityspiirin min. käyttöpaine: 0,07 MPa ( 0,70 bar) Ilmoita asiasta ammattilaiselle, jotta hän täyttää lämmitysvettä _02 flexotherm exclusive Käyttöohjeet 13

14 8 Käytöstäpoisto F.1120 Sähkövastus: vaihevika Tuotteessa on sisäinen vikavirtasuojakytkin, joka sammuttaa lämpöpumpun, jos yhdessä (tuote jossa 230 V virransyöttö) tai useammassa (tuote jossa 400 V virransyöttö) virrallisessa vaiheessa ilmenee oikosulku tai vika. Syy voi olla esimerkiksi sisäisen sähköisen lisälämmityksen vika. Sähköisen lisälämmityksen vian yhteydessä legionellabakteerisuojaa ei voida taata. Ilmoita asiasta ammattilaiselle, jotta hän poistaa syyn ja kytkee vikavirtasuojakytkimen takaisin päälle. 8 Käytöstäpoisto 8.1 Lämpöpumpun kytkeminen pois päältä Tuotteen tilapäinen käytöstäpoisto Kytke tuote pois päältä rakenteeseen asennetulla katkaisulaitteella (esimerkiksi sulakkeet tai tehonsäätökytkin) Tuotteen suojaaminen pakkaselta Huomioi tuotteen sijoituspaikkaa koskevat vaatimukset. ( sivu 12) 8.2 Tuotteen poistaminen käytöstä lopullisesti 1. Anna tuotteen lopullinen käytöstä poistaminen ammattilaisen tehtäväksi. 2. Anna tuotteen hävittäminen ammattilaisen tehtäväksi. 8.3 Kierrätys ja hävittäminen Anna pakkaus hävitettäväksi ammattihenkilölle, joka on asentanut tuotteen. Jos tuote on merkitty tällä merkillä: Älä hävitä tuotetta tällöin talousjätteen mukana. Vie tuote sen sijaan sähkö- ja elektroniikkaromun keräyspisteeseen. Jos tuote sisältää akkuja, jotka on merkitty tällä merkillä, akut voivat sisältää terveydelle ja ympäristölle vaarallisia aineita. Hävitä akut tällöin toimittamalla ne akkujen keräyspisteeseen Lämmönkeruuliuoksen luovuttaminen hävitettäväksi Tuote on täytetty etyleeniglykolilla. Kun lämpölähteenä on maa, voi vaihtoehtoisesti käyttää vesipohjaisia liuoksia, joissa on propyleeniglykolia. Etyleeniglykoli on terveydelle vaarallista. Luovuta lämmönkeruuliuos valtuutetun ammattilaisen hävitettäväksi Kylmäaineen luovuttaminen hävitettäväksi Tuote on täytetty kylmäaineella R 410 A. Kylmäainetta ei saa päästä ympäristöön. Luovuta kylmäaine valtuutetun ammattilaisen hävitettäväksi. 14 Käyttöohjeet flexotherm exclusive _02

15 9 Takuu ja asiakaspalvelu 9.1 Takuu Takuu vastaa maanne lainmukaisia määräyksiä. Takuu ja asiakaspalvelu Asiakaspalvelu Asiakaspalvelumme yhteystiedot löytyvät takapuolella mainitun osoitteen alta tai WWW-sivulta osoitteesta _02 flexotherm exclusive Käyttöohjeet 15

16 Liite Liite A Laitteiston omistajan käyttötason yleiskuvaus Tuoton näyttö Lämmityksen ener.tuotto: päivä Lämpimän käyttöveden ener.tuotto: päivä Jäähdytyksen ener.tuotto: päivä Lämmityksen ener.tuotto: kuukausi Lämmityksen läm.ker.: kuukausi Lämmityksen ener.tuotto: yhteensä Lämmityksen läm.ker.: yhteensä Lämpimän käyttöveden ener.tuotto: kuukausi Lämpimän käyttöveden läm.ker.: kuukausi Lämpimän käyttöveden ener.tuotto: yhteensä Lämpimän käyttöveden läm.ker.: yhteensä kwh kwh kwh kwh kwh kwh kwh Asetustaso Arvot Yksikkö Askelväli, valinta min. maks. Tehdasasetus Asetus Live Monitor nykyiset tilaviestit Rakennuksen piiri paine nykyinen nykyinen bar Ympäristöpiiri paine nykyinen bar Kytkentäviive nykyinen min Menoved. ohjelämpöt. nykyinen Nyk. menoved.lämpöt. nykyinen Energiaintegraali nykyinen min Ympäristöpiiri tulolämpötila Ympäristöpiiri lähtölämpötila nykyinen nykyinen Jäähdytysteho nykyinen kw 16 Käyttöohjeet flexotherm exclusive _02

17 Sähköinen tehonkulutus Sähkövastus teho nykyinen kw nykyinen kw Lämpöpumpun kokonaistehontarve ilman liitettyjä ulkoisia osia (toimitustila). Asetustaso Arvot Yksikkö Askelväli, valinta min. maks. Tehdasasetus Liite Asetus Tiedot Yhteystiedot Sarjanumero Käyttötun. yhteensä Käyttötun. lämmitys Lämpimän käyttöveden käyttötun. Käyttötun. jäähdytys Puhelinnumero pysyvä h h h h Perusasetukset Kieli nykyinen kieli valittavat kielet 02 English Näytön kontrasti nykyinen 1 25 Nollaukset Nollaa estoaika Nollaa estoaika: peruutetaanko? kyllä/ei _02 flexotherm exclusive Käyttöohjeet 17

18

19

20 _ Vaillant Group International GmbH Berghauser Strasse Remscheid Tel Nämä ohjeet tai niiden osat ovat tekijänoikeudellisesti suojattua materiaalia, ja niiden kopiointi ja levitys on sallittua ainoastaan valmistajan kirjallisella luvalla. Tekniset oikeudet muutoksiin pidätetään.
