Vaatimusmäärittely. Tiput-ryhmä Ohjelmistotuotantoprojekti

Transkriptio

1 Vaatimusmäärittely Tiput-ryhmä Ohjelmistotuotantoprojekti Grönholm Peter Hautamäki Marja Koski Marja-Ilona Lavi Rakel Piela Riitta, projektipäällikkö Helsingin yliopisto Tietojenkäsittelytieteen laitos

2 Versiohistoria Versio Päiväys Sisällön muutokset Ensimmäinen luonnos Tarkennettu luonnos Muokattu ulkoasua ja lisätty kaavioita Lisäyksiä dokumenttiin Versio tarkastukseen Korjaukset tehty dokumenttiin Korjattu dokumenttia sekä lisätty tauluja Korjattu käyttötapauskaavio Korjattu virheitä tauluista Lisätty uusi kaavio sekä käyttötapaus Lisätty ja muokattu tietokanta-tauluja sekä muutettu käyttötapauksen prioritettiä Muutettu kuntaan liittyvää käyttötapausta Päivitetty käyttötapauskaaviota Päivityksiä tietokantatauluihin ja tarkastettu dokumenttia Kotisivut

3 Sisältö 1 Johdanto Tuotteen tausta ja tarkoitus Erikoissanasto ja käytetyt lyhenteet Sääksiin liittyvä sanasto Tekniikkaan liittyvä sanasto Yleiskuvaus Yleinen toiminta Toimintaympäristö Käyttäjät Sidosryhmät Tietokuvaus Tietosisältö Tietokannan kuvaus Myrkky Olosuhde Pesä Poikanen Reviiri Tarkastus Tarkastaja Kunta Vuosi Aputaulut Toimintokuvaus Käyttötapaukset Käyttäjän tunnistus sekä sisään- ja uloskirjautuminen Pesätietojen haku Uuden reviirin lisääminen Uuden pesän lisääminen Pesän tietojen muokkaus Aputaulujen haku ja ylläpito Pesätarkastajien hallinta Lajitietojen ylläpito Raporttien tulostus Kuntaliitosten tekeminen Kuntatietojen muokkaus Järjestelmän ulkoiset liittymät Asiakasyhteys Järjestelmäyhteys Alustatiedot Muut ominaisuudet Lokitiedosto Suorituskyky Ylläpito Luotettavuus... 32

4 7 Testaus Järjestelmän rajoitteet Laitteistorajoitteet Lähteet Liite 1. Metriikka

5 1 Johdanto 1.1 Tuotteen tausta ja tarkoitus Helsingin yliopiston Luonnontieteellisen keskusmuseon Rengastustoimisto ylläpitää sääksitietoja Suomessa. Maastotarkastajien keräämät tiedot talletetaan tietokantaan, josta tuotetaan erilaisia raportteja tutkimus- ja maastokäyttöön sekä hallinnointiin ja viranomaisille. Rengastustoimistossa on tällä hetkellä käytössä SQL*Forms kehittimellä toteutettu merkkipohjainen käyttöliittymä tietokannan hallintaan. Tämän projektin tarkoituksena on suunnitella ja toteuttaa graafinen käyttöliittymä vanhan järjestelmän tilalle. Järjestelmään on jo aikaisemmin suunniteltu graafinen käyttöliittymä edellisen ohjelmistotuotantoprojektiryhmän toimesta, mutta sitä tietojen ylläpitämiseen ei käytetä. Uuden web-käyttöliittymän avulla Rengastustoimiston työntekijät voivat tallettaa uusia ja ylläpitää tietokantajärjestelmässä olevia vanhoja tietoja sekä tuottaa hakuvalintoihin perustuvia raportteja. Lisäksi käyttöliittymään liitetään tallettamisen yhteyteen tarkistuksia ja rajoitteita tietojen oikeellisuuden ylläpitämiseksi. Projektissa pyritään hyödyntämään kaikkia edellisten sääksiprojektien dokumentointimateriaaleja sekä Merikotkajärjestelmän ratkaisuja kaikilta soveltuvilta osin. 1.2 Erikoissanasto ja käytetyt lyhenteet Sääksiin liittyvä sanasto Kappaleessa 1.2 on selitetty sääksien tutkimukseen ja sääksijärjestelmän toteutukseen liittyviä käsitteitä ja lyhenteitä. Maastoraportti. Järjestelmästä tulostettava, esitäytetty lomake, johon tarkastaja kirjaa tarkastuksen yhteydessä tekemänsä 1

6 havainnot. Täytetty raportti palautetaan ja tiedot kirjataan valtakunnalliseen sääksiseurantaan. Maastotarkastaja. Henkilö, jolla on tarkastaja id. Maastotarkastaja tarkastaa vuosittain lintujen pesiä ja kirjaa tarkastuksen tulokset maastoraporttiin. Pesä. Sääksen pesä on Suomessa yleensä hyvin kookas risupesä suuren puun latvassa, josta näkyvyys on hyvä. Myös jokin muu korkea paikka kelpaa pesän paikaksi. Kuitenkin näkyvyyttä tärkeämpi tekijä pesäpaikan valinnalle, on esteetön lentomahdollisuus pesälle. Pitkine siipineen sääksi on kömpelö lentäjä. Pariskunnan pesien käyttö määrää reviirien muodostumista kts. Reviiri. Reviiri. Yhdellä reviirillä elää yksi sääksipariskunta. Yleensä pariskunnalla on reviirinsä alueella useampia pesiä. Näistä pesistä yleensä yksi on kerrallaan käytössä. Reviiri voi jakaantua useamman kunnan alueelle ja pesien käytöstä riippuen päätetään, perustetaanko uusia reviirejä vai yhdistetäänkö vanhoja kts. Pesä. Sääksi. Latinalaiselta nimeltään Pandion haliaetus, on pitkä, kapea siipinen petolintu, jonka pituus on cm ja siipien kärkiväli cm. Sääksi on eräs maailman laajimmalle levinneistä lintulajeista. Sääksi kelpuuttaa ympäristökseen lähes minkä tahansa paikan, kunhan se on riittävän rauhallinen ja sieltä löytyy sopiva pesäpuu. Tarkastus. Yleensä pesille tehdään tarkastuskäyntejä pesimisaikaan kerran vuodessa. Tarkastuskäynneillä poikaset pyritään mittaamaan ja rengastamaan. Käynneillä kerätään näytteitä ja tietoja pesimäpaikasta myöhempää analyysia varten. Tekopesä. Tekopesäksi kutsutaan ihmisen tekemää pesää sääkselle. Sääksille on rakennettu tekopesiä tukevaksi pesimispaikaksi. Tällä 2

7 1.2.2 Tekniikkaan liittyvä sanasto keinolla pyrytään takaamaan pesimismahdollisuus, koska vanhoja mäntyjä on entistä vähenevässä määrin. Cascading Style Sheets, CSS. Erityisesti www- ohjelmille kehitetty tyyliohjeiden laji. Annetut säännöt ehdottavat kuinka dokumentti voidaan esittää. Varsinaisia tyylikieliä ovat CSS1 ja seuraaja CSS2, jota tässä projektissa käytetään. HTTPS. HTTP: n (Hypertext Transfer Protocol) salattu versio. Tätä muotoa käytetään suojattuun tiedon siirtoon www:ssä. Tiedot salataan ennen lähettämistä SSH- protokollan avulla. Hypertext Markup Language, HTML. Standardoitu kuvauskeli, jolla pystytään kuvaamaan hyperlinkkejä sisältävää tekstiä. HTML mahdollistaa tekstin rakenteen merkinnän, esimerkiksi mikä osa on otsikko ja mikä taas leipätekstiä. Merkintä tapahtuu tekstin sekaan kirjoitettavilla elementeillä ja niiden sisällä olevilla määritteillä. Järjestelmä. Tässä dokumentissa järjestelmällä tarkoitetaan pääasiallisesti toteutettavaa ohjelmistoa tai jo valmista ohjelmistoa kts. Tietokantajärjestelmä. Käyttöliittymä. Ne välineet ja toiminnot, joilla käyttäjä on yhteydessä tietojärjestelmään eli käytännössä ohjelmistoon. Open Database Connectivity, ODBC. Microsoftin määrittelemä rajapinta (API) tietokannoille. Tämän avulla sovellusten on mahdollista kommunikoida tietokantapalvelimen kanssa. Oracle 10. Oracle-relaatiotietokannan versio 10g, jolla sääksiseurannan tietokanta toteutetaan. PHP Hypertext Preprocessor, PHP. Perl- sukuinen ohjelmointikieli, jota käytetään etenkin Web-palvelinympäristössä. PHP on komentosarjakieli ja se on alustariippumaton. 3

8 Selain. Tietokoneohjelma, joka mahdollistaa käyttäjälleen katsella ja lähettää tekstiä sekä kuvia. WWW- selaimet kommunikoivat WWW-palvelimien kanssa käyttäen http- protokollaa. Suosittuja selaimia ovat esimerkiksi Internet Explorer (IE) ja Mozilla Firefox. Structured Query Language, SQL. IBM:n kehittämä standardoitu kyselykieli, jota käytetään projektin toteutuksessa. Kielellä voidaan tehdä relaatiokantaan erilaisia hakuja, muutoksia ja lisäyksiä. Tietokanta. On jotain käyttötarkoitusta varten laadittu kokoelma toisiinsa liittyviä, säilytettäviä tietoja. Tietokannan teknisiä ominaisuuksia ovat mm. tiedon riippumattomuus sitä käsittelevistä ohjelmista, tietojen samanaikainen käyttö, monipuoliset tiedonhakumahdollisuudet, tietojen suojaus, mutkikkaat riippuvuudet tietojen välillä ja automaattinen varmistus ja elpyminen häiriöistä. Tietokantajärjestelmä. Tietokantajärjestelmällä tarkoitetaan tietokannan, tietokannanhallintajärjestelmän ja tietokantaa käyttävän sovellusohjelman luomaa kokonaisuutta. Tipu4. Ryhmä, joka keväällä 2004 toteutti sääksijärjestelmän ohjelmistotuotantoprojektina. Tiput. Vastaavan ohjelmistotuotantoprojektiryhmän nimi syksyllä World Wide Web, WWW. Maailmanlaajuinen verkko on internetissä toimiva hypertekstijärjestelmä. WWW on yksi palvelumuoto, jota käytetään internetin avulla. 4

9 2 Yleiskuvaus 2.1 Yleinen toiminta 2.2 Toimintaympäristö Käsiteltäviä asioita ovat ohjelmiston yleinen toiminta, toimintaympäristö, käyttäjäkunta ja sidosryhmät. Ohjelma tarjoaa WWW-pohjaisen käyttöliittymän Luonnontieteellisen keskusmuseon Rengastustoimiston käyttöön. Käyttöliittymä on käytettävissä käyttäjätunnuksen ja salasanan avulla miltä tahansa verkkoon liitetyltä tietokoneelta. Käyttöliittymän avulla on tarkoitus tulostaa esitäytetyt maastolomakkeet ja tallentaa maastotietoja lomakkeelta käsin. Tämän vuoksi WWW- käyttöliittymän muoto ja ulkoasu on saatava yhtenäiseksi paperilomakkeen kanssa. Käyttöliittymän kautta tuotetaan myös säännönmukaisia raportteja maastotarkastajien, tutkijoiden ja viranomaisten käyttöön. Ohjelmisto toteutetaan PHP4-ohjelmointikieltä, SQL-kyselykieltä, HTML-kuvauskieltä, JavaScript-komentosarjakieltä sekä CSS2- tyylikieltä hyväksi käyttäen. Tietokannanhallintaohjelmistona toimiin Oracle 10g ja tietokantayhteyden luontiin käytetään ODBCyhteyttä. PHP skripti ajetaan tietokantapalvelimissa alkokrunni.cs.helsinki.fi (db.cs.helsinki.fi). Selainten versiot IE 6.0 ja uudemmat sekä Mozilla Firefox Järjestelmä toteutetaan asiakas-palvelin toteutuksena. TKTL:n palvelimen palvelinohjelmisto huolehtii tiedostojen web-jakelusta. Asiakas-sovellusta käytetään käyttäjän selaimella. Järjestelmän ohjelmointikieli on PHP, jolla saadaan käyttäjälle sopiva webtoiminto. Käyttöliittymän toimintojen avulla voidaan tietokannasta hakea ja muokata jo siellä olevia tietoja sekä tallentaa tietokantaan uusia tietoja. 5

10 Kuva 2.2 Sidosryhmät 2.3 Käyttäjät Järjestelmän käyttäjinä ovat Helsingin yliopiston, Luonnontieteellisen keskusmuseon Rengastustoimiston työntekijät, sekä tulevaisuudessa mahdollisesti myös alueellisten ympäristökeskusten työntekijät (vain raportteja). Kuitenkin tällä hetkellä tulevaa järjestelmää tulee käyttämään yksi henkilö. Uusi käyttöliittymä pyritään toteuttamaan myös niin käyttäjäläheiseksi, ettei suurta koulutusta sen käyttöön tarvita. Järjestelmää voivat käyttää ainoastaan ne henkilöt, joilla on voimassaoleva käyttäjätunnus ja salasana järjestelmään. 6

11 Tulevaisuutta ajatellen järjestelmään luodaan kahdenlaisia oikeuksia, lukuoikeudet ja täydet käyttöoikeudet. 2.4 Sidosryhmät Helsingin yliopiston Luonnontieteellisen keskusmuseon Rengastustoimiston toimihenkilö on siis järjestelmän ainoa varsinainen käyttäjä. Hän syöttää järjestelmään sääksien pesien tarkastajien ilmoittamat tiedot näiden vuosittaisilta tarkastuskäynneiltä. Hän myös hakee järjestelmästä yksittäisiä tietoja, joita viranomaiset ja tutkijat tarvitsevat työssään. Viranomaisilla ja tutkijoilla ei siis ole suoraa käyttöoikeutta järjestelmään. Tietokannan ylläpitäjä ylläpitää järjestelmää tekemällä tarvittavat muutokset tietokantaan, jos johonkin tauluista lisätään uusia attribuutteja. Tietokannan ylläpitäjä vastaa myös virheellisten tietueiden poistosta. Maastotarkastaja tekee vuosittain tarkastuskäynnin maastossa ja täyttää pesätietoja ja päivittää vanhoja pesätietoja maastolomakkeelle, jonka jälkeen tarkastaja toimittaa sen Rengastustoimiston toimihenkilölle valmiiksi täytettynä. 3 Tietokuvaus Tässä luvussa käsitellään ohjelmiston tietosisältöä ja tietokannan rakennetta. Erityistä huomiota kiinnitetään tietokannan kuvaukseen, joka pitää sisällään tietokannan taulujen esittelyn kaikkine attribuutteineen. 3.1 Tietosisältö Ohjelmiston käyttämä tietosisältö koostuu pesä-, reviiri- ja tarkastustiedoista. Käyttäjä voi ohjelmiston avulla hakea, lisätä ja muokata tietoja WWW-käyttöliittymän avulla. 7

12 3.2 Tietokannan kuvaus Tietokannanhallintajärjestelmä huolehtii myös riittävästä lukkojen hallinnasta, jos tietokannalla on useampi kuin yksi samanaikainen käyttäjä. Tuleva WWW-käyttöliittymä hyödyntää olemassa olevaa tietokantaa. Tietokannan taulut ovat seuraavat: MYRKKY, OLOSUHDE, PESA, POIKANEN, REVIIRI, TARKASTAJA, KUNTA ja VUOSI. Lisäksi tietokannassa on aputauluja metatiedoista sekä tauluja, jotka sisältävät aluetiedon hallintaan liittyvää tietoa. 8

13 3.2.1 Myrkky Taulu Attribuutti Null Tyyppi Pituus Kommentti MYRKKY MYRKKYID N NUMBER 7 Avain. PESAID N NUMBER 7 Viiteavain PESA-tauluun. TYYPPI N NUMBER 1 Myrkkynäytteen tyyppi. NUMERO N NUMBER 6 Myrkkynäytteen numero. MZ N NUMBER 6 Eläinmuseon kokoelman numero. TALL_PVM N DATE 7 Näytteen tallennuspäivämäärä. ANALYYSIPVM Y DATE 7 Näytteen analysointipäivämäärä. TALLENTAJA N NUMBER 4 Tallentajan rengastusnumero. PITUUS Y NUMBER 4,2 Munan pituus (0.01mm). LEVEYS Y NUMBER 4,2 Munan leveys (0.01mm). PAKS_EI_KALV Y NUMBER 3,2 Kuoren paksuus ilman kalvoa (0.01mm). PAKS_KALV Y NUMBER 3,2 Kuoren paksuus kalvoineen (0.01mm). PAINO_TARK Y NUMBER 1 Munan painon tarkkuus. PAINO Y NUMBER 4,2 Munan paino (0.01g). SISALTO Y NUMBER 1 Munan sisällön laatu. SIS_VARI Y NUMBER 1 Munan sisällön väri. SIKIO Y NUMBER 1 Sikiön koko. RASVAPIT Y NUMBER 3,1 Rasvapitoisuus (0.1 DDT Y NUMBER 5,1 DDT:n pitoisuus (0.1ppm). DDD Y NUMBER 5,1 DDD:n pitoisuus (0.1ppm). DDE Y NUMBER 5,1 DDE:n pitoisuus (0.1ppm). PCB Y NUMBER 5,1 PCB:n pitoisuus (0.1ppm). HG Y NUMBER 5,1 Hg:n pitoisuus (0.1ppm). LUOKKA Y VARCHAR2 1 Mitä virheitä syötetty tieto sisältää VIRHE Y NUMBER 4 Jos virheellistä tietoa, kuinka vakava virhe. KOMMENTTI Y VARCHAR2 250 Kommentti. 9

14 3.2.2 Olosuhde Taulu Attribuutti Null Tyyppi Pituus Kommentti OLOSUHDE OLOSUHDEID N NUMBER 7 Avain. PESAID N NUMBER 7 Viiteavain PESA-tauluun. ILM_PVM N DATE 7 Olosuhdetietojen kirjaamispäivämäärä. MAASTOTYYPPI Y VARCHAR2 1 Maastotyyppi. PUUSTO Y VARCHAR2 1 Puuston tyyppi. PUUST_KASASTE Y VARCHAR2 1 Puuston käsittelyaste. PUUST_TIHEYS Y VARCHAR2 1 Puuston tiheys. PESAN_SIJAINTI Y VARCHAR2 1 Pesän sijainti. PESAP_ELAVYYS Y VARCHAR2 1 Pesäpuun elävyys. PESAP_KORK_TARK Y NUMBER 1 Pesäpuun korkeuden mittaamistark. PESAP_KORKEUS Y NUMBER 3 Pesäpuun korkeus (m). PESAP_TYVIH_TARK Y NUMBER 1 Pesäpuun tyven halkaisijan mittaamistark. PESAP_TYVIHALK Y NUMBER 3 Pesäpuun tyvihalkaisija (cm). PESAP_TYVIY_TARK Y NUMBER 1 Pesäpuun tyven ympäryksen mittaamistark. PESAP_TYVIYMP Y NUMBER 3 Pesäpuun tyvipaksuus (cm). PESAP_LATVAH_TARK Y NUMBER 1 Pesäpuun latvan halkaisijan mittaamistark. PESAP_LATVAHALK Y NUMBER 3 Pesäpuun latvahalkaisija (cm). PESAP_LATVAY_TARK Y NUMBER 1 Pesäpuun latvan ympäryksen mittaamistark. PESAP_LATVAYMP Y NUMBER 3 Pesäpuun latvapaksuus (cm). RAUHOITUSTAULU Y NUMBER 1 Onko puussa rauhoitustaulua. LUOKKA Y VARCHAR2 1 Mitä virheitä syötetty tieto sisältää VIRHE Y NUMBER 4 Jos virheellistä tietoa, kuinka vakava virhe KOMMENTTI Y VARCHAR2 250 Kommentti. 10

15 3.2.3 Pesä Taulu Attribuutti Null Tyyppi Pituus Kommentti PESA PESAID N NUMBER 7 Avain. PESANIMI Y VARCHAR2 24 Pesän nimi. LAANI N VARCHAR2 1 Läänin lyhenne KUNTA N VARCHAR2 6 Kunnan lyhenne. KYLA Y VARCHAR2 18 Kylän nimi. KOORD_TYYPPI N NUMBER 2 Koordinaattien syöttötyyppi. YHT_LEVEYS N NUMBER 7 Yhtenäiskoordinaattien leveysosa (m). YHT_PITUUS N NUMBER 6 Yhtenäiskoordinaattien pituusosa (m). KM_LEVEYS Y NUMBER 7 Kilometrikoordinaattien leveysosa (m). KM_PITUUS Y NUMBER 6 Kilometrikoordinaattien pituussosa (m). AST_LEVEYS N NUMBER 4 Minuuttimuotoisten astekoordinaattien leveysosa. AST_PITUUS N NUMBER 4 Minuuttimuotoisten astekoordinaattien pituusosa. DES_LEVEYS N NUMBER 10,7 Desimaalimuotoisten astekoordinaattien leveysosa. DES_PITUUS N NUMBER 10,7 Desimaalimuotoisten astekoordinaattien pituusosa. PESAP_LAJI Y VARCHAR2 1 Pesäpuun laji. LUOKKA Y VARCHAR2 1 Mitä virheitä syötetty tieto sisältää VIRHE Y NUMBER 4 Jos virheellistä tietoa, kuinka vakava virhe. KOMMENTTI Y VARCHAR2 250 Kommentti. VANHA_PESAID Y VARCHAR2 9 Vanhan järjestelmän id EUR_LEVEYS Y NUMBER 10 Euref-muotoisten astekoordinaattien leveysosa. EUR_PITUUS Y NUMBER 10 Euref-muotoisten astekoordinaattien pituusosa. KOORD_TARKKUUS Y VARCHAR2 1 Koordinaatin tarkkuus KOORD_MITTAUSTAPA Y VARCHAR2 1 Koordinaatin mittaustapa Poikanen Taulu Attribuutti Null Tyyppi Pituus Kommentti POIKANEN POIKANENID N NUMBER 7 Avain. TARKASTUSID N NUMBER 7 Viiteavain TARKASTUS-tauluun. RENGAS Y VARCHAR2 9 Renkaan tunnus. SIIPI Y NUMBER 3 Poikasen siiven pituus (mm). PAINO Y NUMBER 4 Poikasen paino (g). LUOKKA Y VARCHAR2 1 Mitä virheitä syötetty tieto sisältää VIRHE Y NUMBER 4 Jos virheellistä tietoa, kuinka vakava virhe. KOMMENTTI Y VARCHAR2 250 Kommentti. SIIPI_MITTAUS_MENET Y VARCHAR2 1 Siiven mittausmenetelmä 11

16 3.2.5 Reviiri Taulu Attribuutti Null Tyyppi Pituus Kommentti REVIIRI REVIIRIID N NUMBER 7 Avain. HALLINTOLAANI Y VARCHAR2 1 Hallintolääni HALLINTOKUNTA Y VARCHAR2 6 Hallintokunta. NUMERO Y NUMBER 3 Reviirin numero. REVIIRINIMI Y VARCHAR2 18 Reviirin nimi (vanhasta järjestelmästä). LUOKKA Y VARCHAR2 1 Mitä virheitä syötetty tieto sisältää VIRHE Y NUMBER 4 Jos virheellistä tietoa, kuinka vakava virhe. KOMMENTTI Y VARCHAR2 250 Kommentti Tarkastus Taulu Attribuutti Null Tyyppi Pituus Kommentti TARKASTUS TARKASTUSID N NUMBER 7 Avain. PESAID N NUMBER 7 Viiteavain PESA-tauluun. RENGASTAJA N NUMBER 4 Rengastajanumero(viiteavain). TARK_PVM N DATE 7 Tarkastuspäivämäärä. TARK_PVM_TARK N NUMBER 1 Tarkastuspäivämäärän tarkkuus. AIKUISIA Y NUMBER 1 Aikuisten lukumäärä. MUNIA Y NUMBER 1 Munien lukumäärä. ELAVIA Y NUMBER 1 Elävien poikasten määrä. KUOLLEITA Y NUMBER 1 Kuolleiden poikasten määrä. LENTOPOIK Y NUMBER 1 Lentopoikasten määrä. AIK_AIKUISIA Y NUMBER 1 Aikaisemmin todettu aikuisten lintujen maxmäär AIK_MUNIA Y NUMBER 1 Aikaisemmin todettu lopullinen munamäärä. LOP_LENTOPOIK Y NUMBER 1 Myöhemmin todettu lentopoikasten lkm. LOP_KUOLLEITA Y NUMBER 1 Myöhemmin todettu kuolleiden poikasten lkm. TARKKUUS Y NUMBER 1 Pesäpoikasten määrän ja siivenmittauksen tark. PESIMIST_TARK Y VARCHAR2 1 Pesimistuloksen tarkkuus. PESIMISTULOS Y VARCHAR2 1 Pesimistulos. MUULAJI Y VARCHAR2 7 Pesässä pesivä muu lintulaji. KUNTO Y VARCHAR2 1 Pesän kunto. EPAONN_TARK Y VARCHAR2 1 Pesinnän epäonnistumistiedon tarkkuus. EPAONN Y VARCHAR2 1 Pesinnän epäonnistumisen syy. VAIHTOP_LAIMINL Y VARCHAR2 1 Onko etsitty vaihtopesää. SAALISTUS Y VARCHAR2 1 Tieto saalistusalueesta ja saaliskaloista. FENOLOGIA Y VARCHAR2 1 Onko saatu fenologiatietoja. MYRKKY Y VARCHAR2 1 Tietoja myrkkynäytteistä. HISTORIA Y VARCHAR2 1 Tietoja historiasta. LUOKKA Y VARCHAR2 1 Mitä virheitä syötetty tieto sisältää VIRHE Y NUMBER 4 Jos virheellistä tietoa, kuinka vakava virhe. KOMMENTTI Y VARCHAR2 250 Kommentti. VALOKUVA Y VARCHAR2 1 Onko valokuva saatavilla 12

17 3.2.7 Tarkastaja Taulu Attribuutti Null Tyyppi Pituus Kommentti TARKASTAJA TARKASTAJA_ID N NUMBER 5 Avain ETUNIMI Y VARCHAR2 20 Etunimi SUKUNIMI Y VARCHAR2 25 Sukunimi Kunta Taulu Attribuutti Null Tyyppi Pituus Kommentti KUNTA KUNTA_ID N NUMBER 4 Avain KIRJ_PVM N DATE Tietojen kirjaamispäivä KUNTA_TUNNUS N VARCHAR2 6 Kuusikirjaiminen kuntatunnus KUNTA_LIITOS N VARCHAR2 6 Kuusikirjaiminen kuntaliitos YMP_KESKUS N VARCHAR2 2 Alueellinen ympäristökeskus DES_LEVEYS N NUMBER 10,7 Desimaalimuotoisten astekoordinaattien leveysosa. DES_PITUUS N NUMBER 10,7 Desimaalimuotoisten astekoordinaattien pituusosa. KUNTA_SADE N NUMBER 4 Säteen pituus kunnan keskipisteestä. VANHA_LAANI Y VARCHAR2 1 Vanhan läänin tunnus LYL_ALUE Y NUMBER 3 Lyl-alueen tunnus Vuosi Taulu Attribuutti Null Tyyppi Pituus Kommentti VUOSI REVIIRIID N NUMBER 7 Viiteavain REVIIRI-tauluun (avain). PESAID N NUMBER 7 Viiteavain PESA-tauluun (avain). VUOSI N NUMBER 4 Vuosiluku (avain). PESAPUU N NUMBER 2 Pesäpuun numero reviirin sisällä. KOMMENTTI Y VARCHAR2 250 Kommentti. 13

18 Aputaulut Taulu Attribuutti Null Tyyppi Pituus Kommentti APUAIKUISIA ARVO N NUMBER 1 muuttujaan AIKUISIA APUAIK_AIKUISIA ARVO N NUMBER 1 APUAIK_MUNIA ARVO N NUMBER 1 APUELAVIA ARVO N NUMBER 1 muuttujaan AIKAIKUISIA muuttujaan AIK_MUNIA muuttujaan ELAVIA APUEPAONN ARVO N VARCHAR2 1 muuttujaan EPAONN APUEPAONN_TARK ARVO N VARCHAR2 1 muuttujaan EPAONN_TARK APUFENOLOGIA ARVO N VARCHAR2 1 APUHISTORIA ARVO N VARCHAR2 1 APUKOORD_TYYPPI ARVO N NUMBER 2 muuttujaan FENOLOGIA muuttujaan HISTORIA PESA, muuttujaan KOORD_TYYPPI 14

19 APUKUNTO ARVO N VARCHAR2 1 APUKUOLLEITA ARVO N NUMBER 1 muuttujaan KUNTO muuttujaan KUOLLEITA APULAANI ARVO N VARCHAR2 1 NUMERO N NUMBER 2 PESA, muuttujaan LAANI APULENTOPOIK ARVO N NUMBER 1 APULOP_KUOLLEITA ARVO N NUMBER 1 muuttujaan LENTOPOIK muuttujaan LOP_KUOLLEITA APULOP_LENTOPOIK ARVO N NUMBER 1 muuttujaan LOP_LENTOPOIK APULUOKKA ARVO N VARCHAR2 1 muuttujaan LUOKKA APUMAASTOTYYPPI ARVO N VARCHAR2 1 OLOSUHDE, muuttujaan MAASTOTYYPPI APUMUNIA ARVO N NUMBER 1 muuttujaan MUNIA APUMYRKKY ARVO N VARCHAR2 1 muuttujaan MYRKKY 15

20 APUPAINO IKA N NUMBER 2 PAINO N NUMBER 4 POIKANEN, muuttujaan PAINO APUPAINO_TARK ARVO N NUMBER 1 MYRKKY, muuttujaan PAINO_TARK APUPESAN_SIJAINTI ARVO N VARCHAR2 1 OLOSUHDE, muuttujaan PESAN_SIJAINTI APUPESAP_ELAVYYS ARVO N VARCHAR2 1 OLOSUHDE, muuttujaan PESAP_ELAVYYS APUPESAP_KORK_TARK ARVO N NUMBER 1 OLOSUHDE, muuttujaan PESAP_KORK_TARK APUPESAP_LAJI ARVO N VARCHAR2 1 PESA, muuttujaan PESAP_LAJI APUPESAP_LATVAH_TARK ARVO N NUMBER 1 OLOSUHDE, muuttujaan PESAP_LATVAH_TARK APUPESAP_LATVAY_TARK ARVO N NUMBER 1 OLOSUHDE, muuttujaan PESAP_LATVAY_TARK APUPESAP_TYVIH_TARK ARVO N NUMBER 1 OLOSUHDE, muuttujaan PESAP_TYVIH_TARK APUPESAP_TYVIY_TARK ARVO N NUMBER 1 OLOSUHDE, muuttujaan PESAP_TYVIY_TARK APUPESIMISTULOS ARVO N VARCHAR2 1 16

21 muuttujaan PESIMISTULOS APUPESIMIST_TARK ARVO N VARCHAR2 1 muuttujaan PESIMIST_TARK APUPUUSTO ARVO N VARCHAR2 1 OLOSUHDE, muuttujaan PUUSTO APUPUUST_KASASTE ARVO N VARCHAR2 1 OLOSUHDE, muuttujaan PUUST_KASASTE APUPUUST_TIHEYS ARVO N VARCHAR2 1 OLOSUHDE, muuttujaan PUUST_TIHEYS APURENGAS ARVO N VARCHAR2 1 POIKANEN, muuttujaan RENGAS APUSAALISTUS ARVO N VARCHAR2 1 muuttujaan SAALISTUS APUSIIPI IKA N NUMBER 2 PITUUS N NUMBER 3 POIKANEN, muuttujaan SIIPI APUSIKIO ARVO N NUMBER 1 MYRKKY, muuttujaan SIKIO APUSISALTO ARVO N NUMBER 1 MYRKKY, muuttujaan SISALTO APUSIS_VARI ARVO N NUMBER 1 MYRKKY, 17

22 muuttujaan SIS_VARI APUTARKKUUS ARVO N NUMBER 1 muuttujaan TARKKUUS APUTARK_PVM_TARK ARVO N NUMBER 1 muuttujaan TARK_PVM_TARK APUTYYPPI ARVO N NUMBER 1 MYRKKY, muuttujaan TYYPPI APUVAIHTOP_LAIMINL ARVO N VARCHAR2 1 muuttujaan VAIHTOP_LAIMINL APUVIRHE ARVO N NUMBER 1 muuttujaan VIRHE LAJI LAJI_ID N VARCHAR2 7 Laji id KOMMENTTI Y VARCHAR2 276 Kommentti YMP_KESKUS YMPK_TUNNUS N VARCHAR2 2 YMPK_NIMI Y VARCHAR2 80 Ympäristökeskuksen tunnus Ympäristökeskuksen nimi 4 Toimintokuvaus 4.1 Käyttötapaukset Kuvataan järjestelmän toimintaa pääpiirteittäin eri käyttötapauksilla. Toimintakuvauksien lisäksi eri tapauksia pyritään selventämään käyttötapauskaavioiden avulla. Seuraavien taulukoiden avulla on tarkoitus kuvata käyttötapauksia, joita käyttäjälle tulee vastaan järjestelmään käytettäessä. Tässä 18

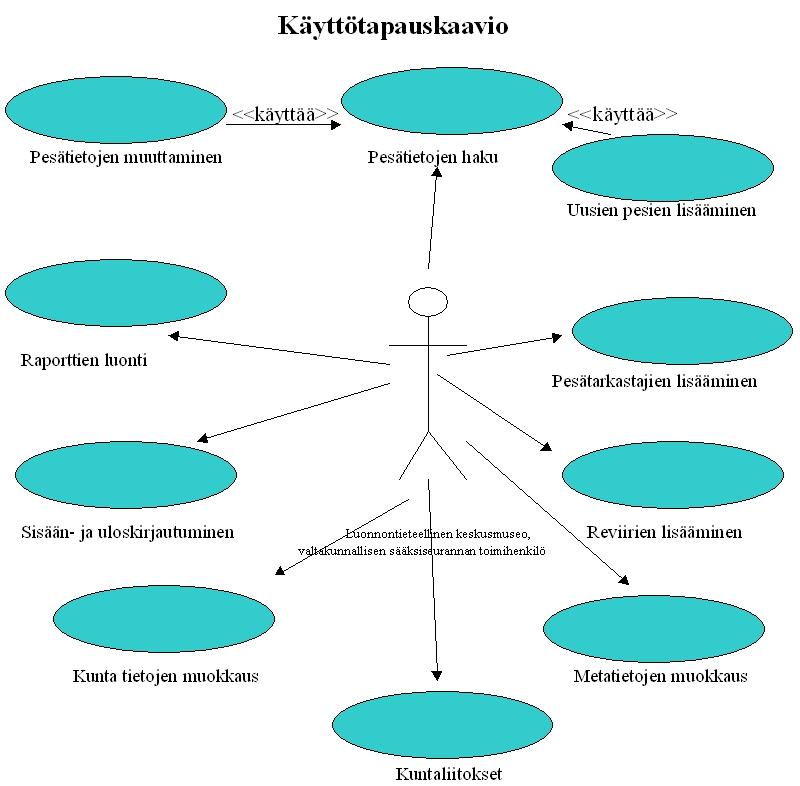

23 vaiheessa toteutukseen ei oteta suuresti kantaa, vaan kuvaukset pysyvät vielä kovin yleisellä tasolla. Käyttötapauksia pohdittaessa asiakas asetti vaatimuksen, ettei mitään vanhaa tietoa tai rakenteita saa poistaa. Tietosisältö ja vanhajärjestelmä tulee säilyttää, eikä niihin saa tehdä muutoksia. Käyttötapauksista muut paitsi sisään- ja uloskirjautuminen, tulivat vaatimuksina asiakkaalta. ID Käyttötapauksen nimi Prioriteetti 1 Käyttäjän tunnistus sekä sisään- ja uloskirjautuminen Korkein 2 Pesätietojen haku Korkein 3 Uuden reviirin lisääminen Korkein 4 Uuden pesän lisääminen Korkein 5 Pesän tietojen muokkaus Korkein 6 Aputaulujen haku ja ylläpito Korkein 7 Pesätarkastajien hallinta Korkein 8 Lajitietojen ylläpito Korkein 9 Raporttien tulostus Korkein 10 Kuntaliitosten tekeminen Korkein 11 Kuntatietojen muokkaus Korkein Taulukko 4.1 Yhteenveto käyttötapauksista ja niiden prioriteeteista Jokaiselle käyttötapaukselle on annettu nimi sekä ID, johon suunnitteludokumentissa voidaan sitten viitata. Käyttötapauksilla on prioriteetti (korkein), joka kertoo järjestelmään toteutettavan toiminnallisuuden tärkeydestä. Korkein prioriteetti kertoo toiminnasta, joka on välttämätön järjestelmälle ja tullaan toteuttamaan ensin. Toimijat kohdassa kuvataan järjestelmän loppukäyttäjät. Tässä järjestelmässä niitä kuitenkin on aluksi vain yksi; Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö. Esiehdot kohdassa kuvataan, mitä ehtoja on oltava voimassa ennen tämän käyttötapauksen suorittamista. Jälkiehdot kohdassa puolestaan kuvataan mitä ehdoista on oltava voimassa käyttötapauksen suorituksen päätyttyä. Normaalikulku kuvaa toiminnan suorituksen tapauksessa, jossa 19

24 suoritus on ongelmatonta ja eteneminen tapahtuu kuten suunniteltu. Poikkeukset taas kertovat mitä ongelmia käyttötapauksen kulussa voi tulla eteen ja miten käyttäjä huomaa nämä poikkeus- ja virhetilanteet sekä miten järjestelmä käyttäytyy ja kuinka tilanteesta toivutaan. Käyttötapauksissa on myös kohta muut vaatimukset, johon kuuluu esimerkiksi käyttäjän syöttämien tietojen tarkistuksia. Käyttötapauksissa on lopussa kohta huomautukset, johon voidaan tarvittaessa lisätä tietoja. Kuva 4.1 Kaavio käyttötapauksista 20

25 4.1.1 Käyttäjän tunnistus sekä sisään- ja uloskirjautuminen Käyttötapaus ID 1 Käyttötapauksen prioriteetti Korkein prioriteetti Käyttötapauksen nimi Käyttäjän tunnistus sekä sisään- ja uloskirjautuminen Toimijat Esiehdot Jälkiehdot Normaalikulku Poikkeukset Muut vaatimukset Huomautukset Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö Käyttäjälle on annettu käyttäjätunnus ja salasana. Uloskirjautumisessa käyttäjä on päässyt kirjautumaan järjestelmästä. Käyttäjä pääsee käyttämään järjestelmää Käytön jälkeen hän pääsee kirjautumaan järjestelmästä ulos. Järjestelmä kysyy käynnistettäessä käyttäjätunnusta ja salasanaa. Käyttäjä syöttää järjestelmälle tiedot. Järjestelmä hakee käyttäjätunnuksen ja salasanan tietokannasta. Uloskirjautumisessa käyttäjä valitsee lopeta ja yhteys käyttöliittymään katkeaa. Käyttäjän antamia käyttäjätunnusta ja salasanaa ei tunnisteta. Järjestelmä antaa virheilmoituksen. Käyttäjä saa uuden mahdollisuuden kirjautua sisään. Salasanan tulee olla kryptattu. Tarvitaan HTTPS- yhteys. Tietokanta yhteys katkaistaan jokaisen käyttötapauksen jälkeen 21

26 4.1.2 Pesätietojen haku Käyttötapaus ID 2 Käyttötapauksen prioriteetti Korkein prioriteetti Käyttötapauksen nimi Pesätietojen haku Toimijat Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö Esiehdot Käyttötapaus 1, Käyttäjällä on tiedossa jokin tai jotkin seuraavista tiedoista: Pesän nimi Pesän ID Paikallisyhdistys Ympäristökeskus Koordinaatti ja etäisyys Pesän kunta Reviirin kunta Reviirin nimi Koordinaatit yhteis-, euref- tai astekoordinaatteina Vuosiväli Jälkiehdot Käyttäjä saa listan pesistä, jotka täyttävät haun ehdot Käyttäjä voi muuttaa haettujen pesien tietoja Käyttäjä voi lisätä uusien tarkastuksien tiedot listatuille vanhoille pesille Normaalikulku Käyttäjä valitsee haku- toiminnon, jossa pystytään määrittelemään hakuehtoja. Jos kyseisillä hakukriteereillä löytyy pesiä, tulee käyttäjälle listaus näistä pesistä. Pesälistauksesta päästään kunkin pesän tietoihin, sekä lisäämään uusia tarkastuksia. Poikkeukset Käyttäjä ei anna yhtään hakuehtoa, jolloin hakutulokseen kaikki pesät. Järjestelmän tietokantaan ei saada yhteyttä. Tällöin järjestelmä antaa virheilmoituksen tästä, järjestelmän ylläpitäjän yhteystiedot ja pyytää yrittämään myöhemmin uudelleen. Muut vaatimukset Huomautukset 22

27 4.1.3 Uuden reviirin lisääminen Käyttötapaus ID 3 Käyttötapauksen prioriteetti Korkein prioriteetti Käyttötapauksennimi Uuden reviirin lisääminen Toimijat Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö Esiehdot Käyttötapaus 1 Käyttäjällä tarvittavat tiedot uudesta reviiristä Jälkiehdot Uuden reviirin tiedot ovat lisätty tietokantaan. Normaalikulku Käyttäjä on tarkistanut, että tietokannassa ei ole samaa reviiriä, jolla olisi samoja avain attribuutteja. Mikäli reviiri on varmasti uusi reviiri, käyttäjä voi lisätä uuden reviirin ja tämän jälkeen täyttää tietoja. Kun käyttäjä on lisännyt tarvittavat tiedot, hän lähettää tiedot tietokantaan. Järjestelmä antaa viestin onnistuneesta tai epä- onnistuneesta lisäyksestä. Poikkeukset Käyttäjä ei anna kaikkia tarvittavia tietoja tai antaa väärän muotoista dataa, jolloin järjestelmä antaa virheilmoituksen. Järjestelmän tietokantaan ei saada yhteyttä. Tällöin järjestelmä antaa virheilmoituksen ja järjestelmävalvojan yhteystiedot. Muut vaatimukset Huomautukset Käyttäjän syöttämien tietojen sisältö tarkistetaan. Ei huomautuksia. 23

28 4.1.4 Uuden pesän lisääminen Käyttötapaus ID 4 Käyttötapauksen prioriteetti Korkein prioriteetti Käyttötapauksen nimi Uuden pesän lisääminen Toimijat Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö Esiehdot Käyttötapaus 1 Käyttäjällä on tarvittavat tiedot uudesta pesästä. Pesää varten on perustettu reviiri, jos sitä ei vielä ole. Jälkiehdot Normaalikulku Uuden pesän tiedot ovat lisätty tietokantaan. Käyttäjä on tarkistanut, että tietokannassa ei ole vanhaa pesää, jolla olisi samoja avain attribuutteja. Mikäli pesä on varmasti uusi pesä, käyttäjä voi lisätä uuden pesän ja tämän jälkeen täyttää tietoja. Kun käyttäjä on lisännyt tarvittavat tiedot, hän lähettää tiedot tietokantaan. Järjestelmä antaa viestin onnistuneesta tai epä- onnistuneesta lisäyksestä. Poikkeukset Käyttäjä ei anna kaikkia tarvittavia tietoja tai antaa väärän muotoista dataa, jolloin järjestelmä antaa virheilmoituksen. Järjestelmän tietokantaan ei saada yhteyttä. Tällöin järjestelmä antaa virheilmoituksen ja järjestelmävalvojan yhteystiedot. Muut vaatimukset Huomautukset Käyttäjän syöttämien tietojen sisältö tarkistetaan. Ei huomautuksia. 24

29 4.1.5 Pesän tietojen muokkaus Käyttötapaus ID 5 Käyttötapauksen prioriteetti Korkein prioriteetti Käyttötapauksen nimi Pesän tietojen muokkaus Toimijat Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö Esiehdot Käyttötapaus 1 Jälkiehdot Vanhan pesän tiedot on päivitetty järjestelmään Normaalikulku Käyttäjä hakee pesää haku-toiminolla (käyttötapaus 2: Pesätietojen haku) valitsemiensa hakukriteerien perusteella. Käyttäjä löytää pesän jonka jälkeen hän voi muokata pesän tietoja ja tallettaa muutokset. Käyttäjälle annetaan ilmoitus onnistuneesta muutoksesta. Poikkeukset Käyttäjä ei anna kaikkia tarvittavia tietoja tai antaa vääränmuotoista dataa, jolloin järjestelmä antaa virheilmoituksen ja kehottaa täyttämään punaisella merkityn kentän. Järjestelmän tietokantaan ei saada yhteyttä. Tällöin järjestelmä antaa virheilmoituksen tästä, järjestelmän ylläpitäjän yhteystiedot ja pyytää yrittämään myöhemmin uudelleen. Muut vaatimukset Käyttäjän syöttämä tietosisältö tarkistetaan Huomautukset Ei huomautuksia. 25

30 4.1.6 Aputaulujen haku ja ylläpito Käyttötapaus ID 6 Käyttötapauksen prioriteetti Korkein prioriteetti Käyttötapauksen nimi Aputaulujen haku ja ylläpito Toimijat Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö Esiehdot Käyttötapaus 1 Jälkiehdot Normaalikulku Käyttäjä valitsee metatietojen haku- ja ylläpitotoiminnon. Tämän jälkeen hänellä on mahdollista nähdä listaus tietokannan kaikista tauluista. Listauksesta on mahdollista valita käyttäjän haluama taulu, jonka jälkeen hän voi tarkastella kyseisen taulun muuttujia. Valitsemalla jonkun näistä muuttujista, hän voi tarkastella valitsemaansa muuttujaan liittyviä rajoitteita sekä lisätä tietoja. Poikkeukset Käyttäjä huomaa, että rajoitteet ovat virheellisiä: Hän valitsee virheellisen arvon, korjaa sen oikeaksi ja tallentaa muutokset tietokantaan. Käyttäjä huomaa, että kaikkia tarvittavia rajoitteita ei ole tallennettu tietokantamuuttujan yhteyteen: Muuttujan rajoitteiden ollessa listattuna, hän valitsee lisää-toiminnon ja syöttää haluamansa tiedot kenttään ja tallentaa lisäykset. Muut vaatimukset Huomautukset Ei huomautuksia. 26

31 4.1.7 Pesätarkastajien hallinta Käyttötapaus ID 7 Käyttötapauksen prioriteetti Korkein prioriteetti Käyttötapauksen nimi Tarkastajan tietojen haku, tietojen muokkaaminen ja mahdollinen tallennus sekä uuden tarkastajan lisääminen Toimijat Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö Esiehdot Käyttötapaus 1 Käyttäjällä tarvittavat tiedot haettavasta tai uudesta tarkastajasta Jälkiehdot Uuden tarkastajan tiedot on lisätty tai vanhojen tietoja muokattu Normaalikulku Käyttäjän on mahdollista hakea tarkastajia nimellä tai sen osalla (osamerkkijono). Lista kaikista hakukriteerit täyttävistä tarkastajista tietoineen tulee käyttäjän tarkasteltavaksi. Tämän jälkeen käyttäjä voi lisätä uuden tarkastajan tai tehdä muutoksia tarkastajien tietoihin ja tallettaa muutokset. Poikkeukset Käyttäjä ei anna tallennuksen yhteydessä kaikkia tarvittavia tietoja tai antaa väärän muotoista dataa, jolloin järjestelmä antaa virheilmoituksen. Järjestelmän tietokantaan ei saada yhteyttä. Tällöin järjestelmä antaa virheilmoituksen ja järjestelmävalvojan yhteystiedot. Muut vaatimukset Huomautukset Käyttäjän syöttämien tietojen sisältö tarkistetaan. Ei huomautuksia. 27

32 4.1.8 Lajitietojen ylläpito Käyttötapaus ID 8 Käyttötapauksen prioriteetti Korkein prioriteetti Käyttötapauksen nimi Lajin tietojen haku, tietojen muokkaaminen ja mahdollinen tallennus sekä uuden lajin lisääminen Toimijat Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö Esiehdot Käyttötapaus 1 Käyttäjällä tarvittavat tiedot haettavasta tai uudesta lajista Jälkiehdot Uuden lajin tiedot on lisätty tai vanhoja muokattu Normaalikulku Käyttäjän on mahdollista hakea lajeja lajin nimellä tai sen osalla (osamerkkijono). Lista kaikista hakukriteerit täyttävistä lajeista tietoineen tulee käyttäjän tarkasteltavaksi. Tämän jälkeen käyttäjä voi lisätä uuden lajin tai tehdä muutoksia lajitietoihin ja tallettaa muutokset. Poikkeukset Käyttäjä ei anna kaikkia tarvittavia tietoja tai antaa väärän-muotoista dataa, jolloin järjestelmä antaa virheilmoituksen. Järjestelmän tietokantaan ei saada yhteyttä. Tällöin järjestelmä antaa virheilmoituksen ja järjestelmävalvojan yhteystiedot. Muut vaatimukset Käyttäjän syöttämien tietojen sisältö tarkistetaan. Huomautukset Ei huomautuksia. 28

33 4.1.9 Raporttien tulostus Käyttötapaus ID 9 Käyttötapauksen prioriteetti Korkeinprioriteetti Käyttötapauksen nimi Raporttien tulostus Toimijat Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö Esiehdot Käyttötapaus 1 Jälkiehdot Normaalikulku Käyttäjä on saanut tulostettua järjestelmästä haluamansa raportin Käyttäjä syöttää haluamansa ehdot raportin muodostukseen. Käyttäjä voi tallentaa syntyvän raportin, jonka hän voi tulostaa tai siirtää muihin käyttämiinsä ohjelmiin. Poikkeukset Käyttäjä ei saa raporttia, koska raportin generoinnissa on tapahtunut virhe. Järjestelmän tietokantaan ei saada yhteyttä. Tällöin järjestelmä antaa virheilmoituksen tästä, järjestelmän ylläpitäjän yhteystiedot ja pyytää yrittämään myöhemmin uudelleen. Muut vaatimukset Huomautukset Syntynyt raportti tallennetaan tekstitiedostoon. 29

34 Kuntaliitosten tekeminen Käyttötapaus ID 10 Käyttötapauksen prioriteetti Korkein prioriteetti Käyttötapauksen nimi Kuntaliitosten tekeminen Toimijat Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö Esiehdot Käyttötapaus 1 Käyttäjällä tarvittavat tiedot kunnista Jälkiehdot Uusi kuntaliitos on lisätty tietokantaan. Normaalikulku Käyttäjä valitsee kaksi kuntaa, jotka liitetään uudeksi kunnaksi. Mikäli kuntaliitos on uusi, voidaan se lisätä tietokantaan. Käyttäjälle ilmoitetaan lisäyksen onnistumisesta tai epäonnistumisesta. Poikkeukset Käyttäjä ei anna kaikkia tarvittavia tietoja tai antaa väärän-muotoista dataa, jolloin järjestelmä antaa virheilmoituksen. Järjestelmän tietokantaan ei saada yhteyttä. Tällöin järjestelmä antaa virheilmoituksen ja järjestelmävalvojan yhteystiedot. Muut vaatimukset Huomautukset Ei huomautuksia Kuntatietojen muokkaus Käyttötapaus ID 11 Käyttötapauksen prioriteetti Korkein prioriteetti Käyttötapauksen nimi Kuntatietojen muokkaus Toimijat Luonnontieteellinen keskusmuseo, valtakunnallisen sääksiseurannan toimihenkilö Esiehdot Käyttötapaus 1 Käyttäjällä tarvittavat tiedot kunnista ja lääneistä. Jälkiehdot Uudet kuntatiedot ovat lisätty tietokantaan. Normaalikulku Käyttäjä valitsee kunnan, jonka tietoja muokataan. Kun käyttäjä on lisännyt tarvittavat tiedot, hän lähettää tiedot tietokantaan. Käyttäjälle ilmoitetaan lisäyksen onnistumisesta tai epäonnistumisesta. Poikkeukset Käyttäjä ei anna kaikkia tarvittavia tietoja tai antaa väärän-muotoista dataa, jolloin järjestelmä antaa virheilmoituksen. Järjestelmän tietokantaan ei saada yhteyttä. Tällöin järjestelmä antaa virheilmoituksen ja järjestelmävalvojan yhteystiedot. Muut vaatimukset Huomautukset Ei huomautuksia. 30

35 5 Järjestelmän ulkoiset liittymät 5.1 Asiakasyhteys 5.2 Järjestelmäyhteys Tässä osassa kuvataan järjestelmän rajapinnat ja asiakkaan yhteys järjestelmään. Asiakas kommunikoi järjestelmän kanssa palvelimen kautta, joka huolehtii tiedostojen WWW-jakelusta. Asiakas käyttää sovellusta omalla selaimellaan esim. Microsoftin Internet Explorer tai Mozilla Firefox. Käyttöliittymä näkyy asiakkaalle tyhjinä lomakkeina tai jo täytettyinä lomakkeina, joita hän voi itse täyttää. 5.3 Alustatiedot Kuva 5.2 Järjestelmäyhteys Alustan palvelin, jota projektissa käytetään, on PHP 4.0. PHPtulkin sijainti on /usr/local/bin/php. Tuotantovaiheessa ohjelmat sijoitetaan ~/public_html- hakemistoon. 31

36 6 Muut ominaisuudet 6.1 Lokitiedosto Järjestelmästä voidaan tarvittaessa tulostaa lokitiedosto, tietojen muutoksesta. Aina, kun järjestelmässä muutetaan jonkin attribuutin arvoa, tulee siitä merkintä lokitiedostoon. Tiedosto toteutetaan tekstitiedostona. Käyttöliittymään ei tehdä linkkiä lokitiedoston tulostamiseen. 6.2 Suorituskyky 6.3 Ylläpito 6.4 Luotettavuus 7 Testaus Ohjelmiston suorituskyky vastaa aiemmin tehtyä merkkipohjaista versiota. Itse ohjelmisto ei nosta suorituskykyä tehokkaammaksi, vaan se on riippuvainen tietokantaoperaattorista. Järjestelmää tullaan käyttämään selaimen avulla, joten järjestelmästä riippumaton verkkoviive saattaa aiheuttaa järjestelmän hidastumista. Ohjelmiston ylläpitoa tullaan jatkamaan Rengastustoimiston johdolla. Järjestelmästä tehdään ylläpidettävä. Tämä asettaa dokumentoinnille vaatimuksia, jotta siitä tulee kattava, selkeä ja kuvaava. Dokumentaatiosta tulee ilmenemään järjestelmän sisäinen rakenne sekä ulkoiset riippuvuudet. Ohjelmiston ja sen komponenttien tulee toimia virheettömästi. Eri osien tulee toimia sisäisesti oikein, mutta myös yhteistyössä muiden osien kanssa. Virhetilanteet eivät saa aiheuttaa haittaa järjestelmälle, eivätkä järjestelmän aiheuttamat virheet saa vaikuttaa tietokannan toimivuuteen tai tuhota sinne pysyvästi talletettuja tietoja. Testauksen kaksi päätavoitetta on tarkistaa, että järjestelmän rakenne vastaa suunnitellun järjestelmän rakennetta ja, että se vastaa 32

37 8 Järjestelmän rajoitteet 8.1 Laitteistorajoitteet 9 Lähteet asiakkaan toivomuksia. Testauksella tarkistetaan, että ohjelma tekee mitä sen pitää ja että käyttöliittymä on asiakkaan toiveiden mukaan tehty. Testausta tullaan suorittamaan kaikissa ohjelmiston eri kehitysvaiheissa. Näin pystytään varmistamaan, että järjestelmä vastaa kaikin osin määrittelyssä sille asetettuja vaatimuksia. Ensimmäisessä testausvaiheessa käydään yksikkötestauksen avulla läpi yksittäisten ohjelmakomponenttien toiminnan oikeellisuus. Kun yksittäisten komponenttien toiminnan oikeellisuus on varmistettu, siirrytään testauksessa seuraavaan vaiheeseen, järjestelmätestaukseen, jonka tarkoituksena on varmistaa eri ohjelmakomponenttien keskinäisen toiminnan virheettömyys. Testausprosessin viimeisessä vaiheessa varmistetaan vielä toiminnan oikeellisuus asiakkaalta saadulla lopullisella datalla sekä tarkistetaan yhdessä asiakkaan kanssa, että ohjelma todella vastaa asiakkaan sille asettamia vaatimuksia. Järjestelmä toimii standardien mukaan. Tietokannan lukituksista huolehtii käyttöhetkellä tietokantahallintaohjelmisto. Palvelimella täytyy olla PHP ja tietokantapalvelin tulee olla olemassa. Käyttäjän koneella pitää olla internetselain ja toimiva verkkoyhteys. Tietoa sääksien ominaisuuksista: Vanhat ohjelmistotuotantoprojektit: Kotkat Tipu4 sekä Pandion (dokumentointi vain paperimuodossa) 33

38 Liite 1. Metriikka LOC, koodirivien määrä Käyttäjän tunnistus sekä sisään- ja uloskirjautuminen 300 Pesätietojen haku 1500 Uuden reviirin lisääminen 500 Uuden pesän lisääminen 500 Pesän tietojen muokkaus 1000 Metatietojen haku ja ylläpito 800 Pesätarkastajat 500 Lajit 500 Maastoraportti 1500 Raportit 300 Käyttöliittymä 1500 Yht LOC Function Point -arvio Tyyppi Määrä Vaikeuskerroin Syötteet 15 8(vaikea) 120 Tulosteet 13 7 (vaikea) 91 Sisäiset tiedostot 3 10 (vaikea)30 Ulkoiset liittymät 2 7 (vaikea)14 Kyselyt 8 6 (keskivaikea)48 Yhteensä raakapisteitä: 303 Tarkentavat kysymykset. Asteikko: 0=ei vaikutusta, 5=hyvin tärkeä. 1. Does the system require reliable backup and recovery? 1 2. Are data communications required? 5 3. Are there distributed processing functions? 0 4. Is performance critical? 2 5. Will the system run in an existing, heavily utilized operational environment? 3 6. Does the system require on-line data entry? 5 7. Does the on-line data entry require the input transaction to be built over multiple screens or operations? 5 8. Are the master files updated on-line? 5 9. Are the inputs, outputs, files, or inquiries complex? Is the internal processing complex? Is the code designed to be reusable? Are conversion and installation included in the design? Is the system designed for multiple installations in different organizations? Is the application designed to facilitate change and ease of use by the user? 5 Yhteensä kysymyspisteitä: 46 34

39 Toimintapisteet: raakapisteet * (0,65 + 0,01 * kysymyspisteet) = 336 Toimintapisteiden avulla voidaan laskea arvioitu rivimäärä, kun yhtä toimintapistettä vastaa 67 riviä PHP-koodia. Rivimäärä: 67* 336 = riviä Koska kaikkea koodia ei tehdä PHP:llä, vaan käytetään käyttöliittymään koodigeneraattoria, laskee toimintapisteiden kertoimena käytetty kerroin noin 25 %. 35
