1 DICENTIS Konferenssijärjestelmä fi Ohjelmiston käyttöopas

2

3 DICENTIS Sisällysluettelo fi 3 Sisällysluettelo 1 Turvallisuus 6 2 Tietoja tästä käyttöoppaasta Kohdeyleisö Tämän käyttöoppaan käyttäminen Tekijänoikeus ja vastuuvapautuslauseke Versiohistoria 10 3 Järjestelmän yleiskatsaus Laitteistovaatimukset Verkon vaatimukset Ohjelmistovaatimukset Lisenssivaatimukset Lisenssien yleiskuvaus Suojaustoimenpiteet Käyttöliittymän kielet 22 4 Ohjelmiston asennus DICENTIS-ohjelmiston asentaminen Ohjelmiston lataaminen laitteisiin Kolmannen osapuolen sovelluksen lisääminen laitteeseen 24 5 Ohjelmistopalvelin Lisenssien lisääminen ja poistaminen Aktivointityökalun kuvaus Järjestelmän alkuaktivointi Täydennysten ja lisenssien lisääminen Lisenssin palauttaminen ja korjaaminen Lisenssitiedoston varmuuskopiointi Palvelinkonsoli RSTP-protokollan (Rapid Spanning Tree Protocol) tuki 31 6 Kokoussovellus Käyttöoikeudet ja kokousoikeudet Hallinta Kokous Esityslista Osallistujat Äänestys Keskustelu Valikko Valmistelu Henkilöt Keskusteluprofiilit Kokoukset Kokouksen tiedot Osallistujat Esityslista Esityslistan kohdan tiedot Osallistujaluettelo Puhujien odotuslista Äänestysmenettely 50 Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

4 4 fi Sisällysluettelo DICENTIS Äänestyskierroksen tiedot Määritys Käyttäjäryhmät Käyttäjät Huoneet Ääniasetukset Äänen reititysasetukset Kameran asetukset Istumapaikat ja laitteet Kielivalinta Kielet 69 7 Kokouksen jälkeen käytettävät työkalut Kokouksen muistiinpanotiedosto Äänestystulostiedosto XSLT-tyylilomakkeiden muokkaus Mukautetun asetuksen lisääminen tyylilomakkeeseen ohjelmistopäivityksen jälkeen 72 8 Järjestelmän laajennus 74 9 Ulkoisen HD SDI-kytkimen määrittäminen Laite- ja ohjelmistovaatimukset Määritystoimet Synoptinen mikrofonien hallinta Määritystoimet Synoptinen mikrofonien hallinta Järjestelmän aktivointisivusto Yleiskuvaus Lisenssin hallinta Käyttäjien hallinta Jälleenmyyjien hallinta Vihjeitä ja vinkkejä Lisänäppäimistöjen lisääminen laitteeseen SQL-(etä)palvelimen liittäminen DICENTIS järjestelmään NetTime-asetusten muuttaminen Sihteerin tietokoneen määrittäminen DICENTIS-palvelimeksi muissa VLAN-verkoissa Hallinnan salauksen poistaminen käytöstä DICENTIS-ohjelmiston aikaisemman version palauttaminen Tyhjän tietokannan luominen Nykyisen tietokannan tuominen Kuvapalvelimen asentaminen toiseen tietokoneeseen Tietokannan kopioiminen Laitteiden palauttaminen varmistustilasta Viallisen laitteen vaihtaminen Tiedostojen (asiakirjojen, kuvien tai esitysten) lataaminen ja käyttö DICENTIS-multimedialaitteen päivämäärän ja ajan muodon määritys Vianmääritys Asiakaspalvelu Tunnettuja ongelmia Lisensointi Kaksoislisenssin vapautus Verkko V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

5 DICENTIS Sisällysluettelo fi Ohjelmiston ja laitteiston asentaminen Kokoussovellus ja DICENTIS-laite Kameran hallinta 101 Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

6 6 fi Turvallisuus DICENTIS 1 Turvallisuus Lue aina ennen tuotteiden asentamista tai käyttämistä tärkeät turvallisuusohjeet, jotka ovat saatavilla erillisenä monikielisenä asiakirjana: Tärkeät turvallisuusohjeet (Safety_ML). Turvaohjeet toimitetaan kaikkien verkkovirtaan kytkettävien laitteiden mukana. Turvallista käyttöä koskevat huomautukset Osa DICENTIS-konferenssijärjestelmätuotteista on tarkoitettu kytkettäviksi julkiseen sähköverkkoon. Sähköiskut voidaan välttää suorittamalla toimenpiteet silloin, kun järjestelmä ei ole kytketty verkkovirtaan. Toimet laitteiden ollessa kytkettyinä ovat sallittuja vain, jos laitteita ei voi kytkeä irti. Toimenpiteet saa suorittaa vain valtuutettu huoltohenkilöstö. Vanhat sähkölaitteet ja elektroniset laitteet Sähkölaitteet ja elektroniset laitteet, joita ei voi enää korjata, täytyy kerätä erikseen ja lähettää asianmukaiseen kierrätyslaitokseen WEEE-direktiivin (European Waste Electrical and Electronic Equipment) mukaisesti. Järjestä vanhojen sähkölaitteiden tai elektronisten laitteiden kierrätys paikallisten palautus- ja keräysjärjestelmien mukaisesti V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

7 DICENTIS Tietoja tästä käyttöoppaasta fi 7 2 Tietoja tästä käyttöoppaasta Oppaassa on tietoja DICENTIS-konferenssijärjestelmän määrittämisestä, kokousten valmistelemisesta sekä valmisteltujen kokousten hallinnasta kokoussovelluksessa. Opas ei sisällä laitteiston asennus- ja käyttöohjeita. Lisätietoja on DICENTIS-laitteiston asennusoppaassa ja -käyttöoppaassa. Ohjelmiston käyttöopas on saatavana myös digitaalisena asiakirjana Adobe PDF -muodossa. Katso tuotteisiin liittyvät tiedot osoitteesta Kohdeyleisö Tämä opas on tarkoitettu asentajille, järjestelmän ylläpitäjille sekä henkilöille, joilla on valtuudet kokousten valmistelemiseen tai valmisteltujen kokousten hallintaan DICENTIS konferenssijärjestelmässä. Ennen kuin käytät tätä opasta, sinulla tulee olla suoritettuna DICENTIS konferenssijärjestelmän koulutuskurssi. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

8 8 fi Tietoja tästä käyttöoppaasta DICENTIS 2.2 Tämän käyttöoppaan käyttäminen Lue ohjeita seuraavista luvuista järjestelmän asennuksen ja ylläpidon aikana: Luku 1: Turvallisuus, Sivu 6 tämä luku sisältää tärkeitä turvallisuustietoja, jotka sinun tulee lukea ennen järjestelmän asennusta ja käyttöä. Luku 2: Tietoja tästä käyttöoppaasta, Sivu 7 tässä luvussa kerrotaan, kenelle opas on tarkoitettu ja miten sitä käytetään. Luku 3: Järjestelmän yleiskatsaus, Sivu 13 tässä luvussa on DICENTISkonferenssijärjestelmän yleinen kuvaus. Luku sisältää lyhyen kuvauksen järjestelmän laitteista ja ohjelmistoista sekä ohjelmistolisensseistä ja -moduuleista. Luku 4: Ohjelmiston asennus, Sivu 23 tässä luvussa kuvataan, miten järjestelmän alkumääritykset tehdään asentamalla DICENTIS-ohjelmistopaketti ja lataamalla ohjelmisto DICENTIS-laitteisiin. Luku 5: Ohjelmistopalvelin, Sivu 26 tässä luvussa kuvataan palvelinohjelmisto sekä järjestelmän käyttöönottoon ja ohjelmistomoduulien lisäämiseen tarvittava aktivointityökalu. Luku 6: Kokoussovellus, Sivu 32 tässä luvussa kuvataan kaikki DICENTIS järjestelmäohjelmiston valikkovaihtoehdot. Tässä osassa oletetaan, että DICENTIS-järjestelmässäsi on kaikki saatavilla olevat lisenssit. Huomautus: Jos tarvittavia ohjelmistolisenssejä ei ole asennettu, järjestelmässäsi ei ehkä ole kaikkia tässä oppaassa kuvattuja valikkovaihtoehtoja. Kun siirryt järjestelmäohjelmiston valikossa, tuo kaikki valikkorakenteen vaihtoehdot näkyviin napsauttamalla ikkunan vasemmanpuoleisen ruudun pientä kolmiota. Nämä valikkovaihtoehdot kuvataan järjestyksessä tämän luvun kappaleissa. Luku 7: Kokouksen jälkeen käytettävät työkalut, Sivu 70 tämä luku sisältää tietoja automaattisesti luoduista XML-kokousmuistiinpanoista ja äänestyksen muistiinpanotiedostoista, joiden avulla voidaan laatia kokouksen pöytäkirja. Luku sisältää myös ohjeen XSLT-tyylilomakkeen muokkausta varten. Tyylilomakkeen avulla tiedot voidaan näyttää paikallisella kielellä. Luku 8: Järjestelmän laajennus, Sivu 74 tässä luvussa kuvataan edellytykset järjestelmän laajentamiselle eli sille, miten voit lisätä järjestelmään multimedialaitteita ARNI (Audio Routed Network Interface) liittymän kautta. Luku 9: Ulkoisen HD SDI-kytkimen määrittäminen, Sivu 76 tässä luvussa kuvaillaan, miten DICENTIS-konferenssijärjestelmään voidaan lisätä videokytkin, jolla voidaan vaihtaa HD-SDI-videosignaaleja dynaamisesti. Kytkimen avulla kameran videosignaali voidaan näyttää yleisönäytössä hyvin pienellä viipeellä. Luku 10: Synoptinen mikrofonien hallinta, Sivu 79 - tässä luvussa kerrotaan, miten synoptinen mikrofonien hallinta määritetään ja miten sitä hallitaan. Puheenjohtaja tai sihteeri voi hallita kokousta tehokkaasti myöntämällä tai keskeyttämällä puheenvuoroja huoneen visuaalisen kartan avulla. Lisäksi hän voi vaihtaa näyttöä mikrofonien ohjauksen ja äänestystulosnäkymän välillä. Luku 11: Järjestelmän aktivointisivusto, Sivu 82 tämä luku sisältää tietoja Bosch System Activation Site -sivustosta, jossa voit muun muassa aktivoida DICENTIS-lisenssejä, tarkastella vastaanotettuja lisenssejä sekä luoda ja ylläpitää käyttäjiä ja (ala)jälleenmyyjiä. Luku 12: Vihjeitä ja vinkkejä, Sivu 87 tässä luvussa on hyödyllisiä vihjeitä ja vinkkejä järjestelmän päivitykseen, ylläpitoon ja käyttämiseen. Luvun alussa on yhteenveto vihjeistä ja vinkeistä. Luku 13: Vianmääritys, Sivu 98 tässä luvussa on ohjeita vianmääritystietojen löytämiseksi sekä luettelo tunnetuista ongelmista ja niiden ratkaisuista V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

9 DICENTIS Tietoja tästä käyttöoppaasta fi Tekijänoikeus ja vastuuvapautuslauseke Kaikki oikeudet pidätetään. Mitään tämän asiakirjan osaa ei saa kopioida tai siirtää missään muodossa sähköisesti, mekaanisesti, valokopioimalla, nauhoittamalla tai millään muulla tavalla ilman julkaisijan etukäteen antamaa kirjallista lupaa. Jos haluat lisätietoja oppaan tai otteiden uudelleenjulkaisusta, ota yhteys Bosch Security Systems B.V.. Oppaan sisältö ja kuvat voivat muuttua ilman ennakkoilmoitusta. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

10 10 fi Tietoja tästä käyttöoppaasta DICENTIS 2.4 Versiohistoria Release date Documentation version Reason V1.0 1 st edition V1.1 Sections updated: 2.3, 3.1, 3.3, 4.1, V1.2 Sections updated: 1, 2, 2.1, 2.3, 3.1, 3.4, 4.2, 5.1, 6.2, 6.2.2, 6.2.3, 6.3, 6.3.2, 6.3.3, 6.3.4, 6.3.5, 6.3.8, 6.3.9, and New sections: 7, V1.3 Sections shifted: old 8 > new 9 and old 9 > new 10. Sections updated: 2.3, 3.1, 5.1, 6, 6.1, 6.2.4, 6.4.3, 7, 9.1. New sections: 4.3, 5.3, 8, 9.4 up to V1.4 New sections: 2.3, 6.2.3, Sections updated: 2.2, 3, 3.4, 5.1, 5.2, 5.3, 6, 6.2, 6.2.1, 6.2.2, 6.2.4, 6.2.5, 6.3.2, 6.3.3, 6.3.4, 6.3.5, 6.3.6, 6.3.7, , 6.4, 6.4.1, 6.4.2, 6.4.3, 6.4.4, 6,4,5, 6.4.7, 6.4.8, 8, 9, V1.5 New sections: 3.4.1, 3.5, 9.12, 9.13, 9.14, 9.15, 9.16, 10.2 with sub-sections through Sections updated: 3.2, 3.4, 4.1, 5.3, 6, 6.2.3, 6.3.4, 6.3.7, , , 6.4.3, V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

11 DICENTIS Tietoja tästä käyttöoppaasta fi 11 Release date Documentation version Reason V1.6 New sections: 7, 10, Sections shifted: old 7 through 8 > new 8 through 9, old 9 > new 11. New sections added to 5 and 9. Sections in 11 rearranged. Sections updated: 2.2, 2.4, 3.1, 3.3, 3.4, 3.4.1, 3.5, 4.1, 4.2, 4.3, 5.1.1, 5.3, 6.2.1, 6.2.3, 6.2.4, 6.3, 6.3.1, 6.3.2, 6.3.4, 6.3.5, 6.3.7, , 6.4.3, 6.4.6, 6.4.7, (graphic added), V1.7 New section: Sections updated: 6.3.2, 6.4.2, 6.4.3, 6.4.7, 6.4.8, and 8. General: All sections, product name changed from DCN multimedia to DICENTIS. Dual Use at Seat functionality added. Functionality information added for the various device types V1.8 New sections: 3.5, Sections updated: 2.2, 3.1, 3.2, 3.6, 6, 6.2.6, 6.3.2, 6.4.1, 6.4.7, 10.1, 12.3, General: Authentication via Windows Server added. Uniform discussion settings. Display participant image of active speaker. Easy arranging of Synoptic icons. Option to switch between Microphone control and Voting results. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

12 12 fi Tietoja tästä käyttöoppaasta DICENTIS Release date Documentation version Reason V1.9 Sections updated: 3, 3.4.1, 3.6, 4.1, 4.2, 5.4, 6, 6.1, 6.3.1, 6.3.2, 6.4.1, 6.4.4, 6.4.5, 6.4.6, 12.6, General: Dante Floor input and output added. Several audio options added. Speech timer functionality added. Panasonic SDI/IP cameras are supported via Panasonic CGI commands. Sony SDI/IP cameras are supported via Sony CGI commands V.2.3 Sections updated: 3.1, 5.4, 6.2.6, 6.3.2, , General: Option to show or hide waiting queue for participants added. Navigation buttons are blocked on the DCNM- MMD and DCNM-MMD2 during a voting round. Different 100% settings can be defined to facilitate interpretation of the voting results V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

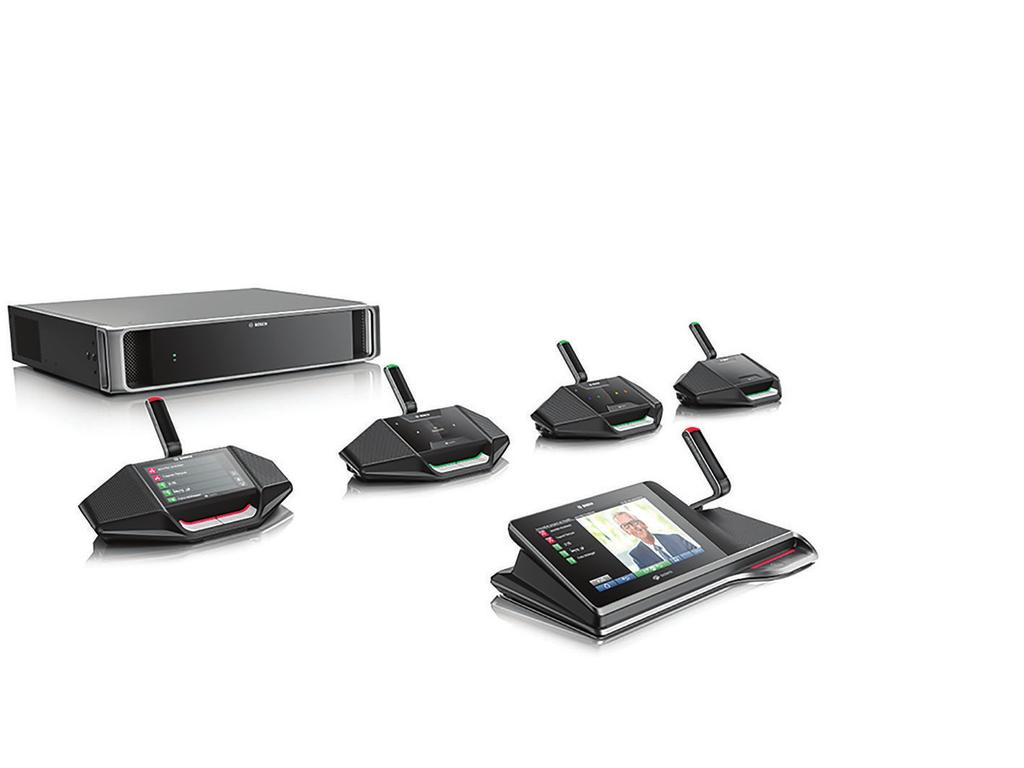

13 DICENTIS Järjestelmän yleiskatsaus fi 13 3 Järjestelmän yleiskatsaus DICENTIS-konferenssijärjestelmä on IP-pohjainen konferenssijärjestelmä, joka toimii OMNEOyhteensopivassa Ethernet-verkossa. Sitä käytetään ääni-, kuva- ja datasignaalien välitykseen ja käsittelyyn. Uusimmat julkaisutiedot sisältävät tärkeitä tietoja järjestelmästä. Käyttäjien kannattaa osallistua DICENTIS-konferenssijärjestelmän koulutukseen ennen DICENTIS-järjestelmän asennusta, määritystä, valmistelua ja käyttöä Kuva 3.1: DICENTIS-konferenssijärjestelmän tyypillinen kokoonpano Tyypillinen DICENTIS-konferenssijärjestelmä koostuu seuraavista osista: 1. Järjestelmän palvelinohjain (tietokone): Ohjaintietokone on järjestelmän keskus, joka hallitsee toimintojen käyttöoikeuksia, määrittää järjestelmän asetukset ja ohjaa järjestelmää. 2. Asiakastietokone: Asiakastietokoneella voidaan hallita ja valmistella kokouksia sekä määrittää järjestelmän asetukset. 3. Äänen virtakytkin (DCNM-APS/DCNM-APS2): Tämä kytkin ohjaa järjestelmän ääntä, reitittää äänen järjestelmään sekä järjestelmästä pois ja välittää virtaa DICENTIS-laitteille. 4. Virtakytkin (DCNM-PS/DCNM-PS2): Tätä kytkintä tarvitaan, kun DICENTIS-järjestelmään halutaan kytkeä useampia laitteita. 5. DICENTIS -laitteet): DCNM-D, DCNM-DVT, DCNM-DSL, DCNM-DE/DCNM-MMD, DCNM- MMD2: Osallistujat voivat osallistua kokoukseen DICENTIS-laitteen avulla. 5.1 on DICENTIS-multimedialaite, jolla kytketään ja katkaistaan järjestelmän virta. Tämä laite kytketään aina äänen virtakytkimen tai virtakytkimen virralliseen liitäntään. Huomautus: Tähän liitäntään tulee kytkeä vain yksi DICENTIS-multimedialaite. 5.2 on DICENTIS-laite, jota käytetään PoE-tyyppisellä (Power over Ethernet) Ethernet-kytkimellä. Huomautus: Tähän liitäntään tulee kytkeä vain yksi DICENTIS -laite. 6. Järjestelmäverkkokaapeli (DCNM CBxxx): Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

14 14 fi Järjestelmän yleiskatsaus DICENTIS Tätä kaapelia käytetään DICENTIS -laitteiden, äänen virtakytkimen ja virtakytkimien välisiin kytkentöihin. 7. Ethernet-kytkin: Joissakin porteissa on PoE-tyyppinen Ethernet-kytkin, joka - reitittää järjestelmän dataliikenteen Ethernet-liitännän kautta - syöttää DICENTIS-laitteille virran PoE:n kautta. 8. CAT 5e-Ethernet-kaapeli (vähimmäisvaatimus). 9. Valinnainen videokamera (Bosch Onvif Profile-S, Sony IP -kamerat CGI-komennoilla tai Panasonic HD Integrated IP) ja ulkoinen virtalähde: Kamera kuvaa kulloinkin puhuvaa osallistujaa. Huomautus: Sonyn kamera pitää sijoittaa erilliseen VLAN-verkkoon, jotta vältetään ongelmat monilähetyksessä. Huomautus: Panasonicin kamera tarvitsee ulkoisen H.264-lähettimen, jos SDI-kuvaa halutaan näyttää multimedialaitteissa (tai kokoussovelluksessa). Kuva 3.2: Tyypillinen kamerakokoonpano Tyypillinen DICENTIS-konferenssijärjestelmän kamerakokoonpano koostuu seuraavista osista: 1. H.264-lähetin, jolla HD-SDI-kuva muunnetaan H.264-muotoon 2. HD-SDI-kytkin 3. Projektori 4. Videokamera (Bosch Onvif, Sony, Panasonic) 5. Järjestelmän palvelinohjain (tietokone) 6. L3 Ethernet -kytkin V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

15 DICENTIS Järjestelmän yleiskatsaus fi Äänen virtakytkin (DCNM-APS / DCNM-APS2) 8. DCNM-MMD Kaapelit: Katkoviiva = HD-SDI (koaksiaalikaapeli) Musta nuoliviiva = Ethernet TCP/IP Musta yhtenäinen viiva = DCNM-kaapeli DICENTIS ohjelmisto DICENTIS-konferenssijärjestelmän ohjelmistoa käytetään DICENTIS-konferenssijärjestelmän hallintaan ja valvontaan huoneessa pidettävän kokouksen hallintaan. Kussakin kokouksessa on useita kohtia sisältävä esityslista, jonka kustakin aiheesta käydään keskustelu. DICENTIS ohjelmistossa on kaksi pääosaa: 1. DICENTIS-ohjelmistopalvelin. 2. Kokoussovellus. DICENTIS-ohjelmistopalvelin DICENTIS-ohjelmistopalvelin on joukko Windows-palveluita. Näillä palveluilla ei ole käyttöliittymää. Ne suoritetaan taustalla, ja ne hallitsevat ja valvovat kaikkia DICENTIS-laitteita ja asiakastietokoneita, joissa kokoussovellus on käynnissä. Ohjelmistopalvelin sisältää myös lisenssinaktivointimoduulin, jota tarvitaan DICENTIS-konferenssijärjestelmän lisenssin aktivointia sekä täydennysten lisäämistä ja palauttamista varten (täydennys koostuu yhdestä tai useammasta lisenssistä). Katso Lisenssien lisääminen ja poistaminen, Sivu 26. DICENTIS-kokoussovellus DICENTIS-kokoussovellus toimii tietokoneen käyttöliittymänä, jonka avulla käyttäjä voi määrittää järjestelmän sekä valmistella ja hallita kokouksia. Palveluja suorittava tietokone toimii järjestelmän hallintapalvelimena, eikä se edellytä DICENTIS-konferenssijärjestelmän käyttäjän toimia. Kokouksen hallinnan perustoimintoja voidaan käyttää multimedialaitteen avulla. Vaihtoehtoisesti kokousta voidaan hallita ja valvoa palvelintietokoneelta, johon on asennettu kokoussovellus. Kokoussovellus voidaan tarvittaessa asentaa myös asiakastietokoneeseen palvelintietokoneen asemesta. Tällöin palvelintietokone voidaan sen sijaan asentaa 19 tuuman telineeseen, joka sijaitsee tavallisesti palvelinhuoneessa. Kokoussovellusta voi käyttää useassa tietokoneessa yhtä aikaa. Järjestelmän ääntä hallitaan DICENTIS-järjestelmän äänen virtakytkimellä (DCNM-APS tai DCNM-APS2). Ilman äänen virtakytkintä järjestelmässä ei ole ääntä. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

16 16 fi Järjestelmän yleiskatsaus DICENTIS 3.1 Laitteistovaatimukset This section lists the minimal requirements for each part of the system. For an overview of which parts are required or optional, see the DICENTIS manual System Overview sections. PC A PC can be used for three purposes: 1. PC running the server software in a multi PC system. 2. Client PC (running the Meeting Application only). 3. Single PC used for both above purposes. For each use there are minimal requirements as listed in the following table. Single PC system running server software and meeting application: PC running the server software in a multi PC system: Windows server 2008 R2 64 bits, or: Windows server 2012 R2 64 bits (including.net Framework 3.5 feature): Processor i7 4 cores 2.5 GHZ. 16 GByte RAM. 20 GB free disk space. 1 GB Ethernet card. Windows server 2008 R2 64 bits, or: Windows server 2012 R2 64 bits (including.net Framework 3.5 feature): Processor i7 4 cores, 2.5 GHZ. 16 GByte RAM. 20 GB free disk space. 1 GB Ethernet card. PC running the meeting application only: Windows 7 home premium 64 bits, or Kytkimet Kytkimiä koskevat vähimmäisvaatimukset: 1 Gb, laitteistonvaihtotoiminto. Windows 8.1 Pro/Windows 10 Pro 64 bits (including.net Framework 3.5 feature): Processor i5 4 cores, 2.4 GHZ. 8 GByte RAM. 20 GB free disk space. 1 GB Ethernet card. Note: Windows 10 is only suitable for use with the client PC. Palvelun laatu erillisillä palveluilla, vähintään neljä lähtöjonoa ja tehokas pakettiajastus prioriteetin mukaan. (Valinnainen) IGMPv3- tai IGMPv2-tutkinta. IGMP-tutkintaa voi käyttää kaistanleveyden käytön optimoimiseen. Tästä on hyötyä järjestelmissä, joissa on yli 10 monilähetysvirtaa, mutta sen käyttö ei ole aivan välttämätöntä. Riittävä suorituskyky suuren IGMPkyselyvastausten määrän käsittelyyn sen mukaan, kuinka monta laitetta kytkimeen on liitetty (suoraan tai välillisesti). IGMP-laitteistotukea suositellaan. VLAN-verkon eriyttämistä suositellaan IGMP:tä parempana vaihtoehtona, koska useimmat kytkimet eivät kykene käsittelemään järjestelmässä monilähetysmuutoksia. Monilähetystietojen suodatus voi olla tarpeen joillekin laitteille. Tällaisia ovat esimerkiksi 100 Mb:n laitteet (Sony-kamerat, TVOne, AMX jne.) V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

17 DICENTIS Järjestelmän yleiskatsaus fi 17 (Nopea) virityspuu pitää POISTAA KÄYTÖSTÄ optimaalisen toiminnan saavuttamiseksi. Jos se on käytössä, se voi hidastaa kytkimeen tulevia yhteyksiä. Vikasietoisessa verkossa, jossa vaaditaan RSTP, määritä kytkin käyttämään portfast -tilaa. (Valinnainen) SNMPv3-tuki kytkimen valvontakäyttöön. Reitittimet Reitittimiä koskevat vähimmäisvaatimukset: 1 Gt:n tai tehokkaammat Ethernet-portit PIM DM-protokollan tai kaksisuuntaisen PIM-protokollan tuki Reititysviiveen minimointi laitteiston IP-reitityksen avulla (esim. 3. tason kytkentä) Pakettien lähetysnopeus > pakettia sekunnissa / portti (esim. 8 Mp/s 8 porttisessa reitittimessä) Nopea (non-blocking) taustaväylä kullekin kytkentäportille eli 2 Gt/portti (esim. 16 Gb/s 8 porttisessa reitittimessä) MAC-osoitetaulukko, jossa on vähintään osoitetta jokaista suoraan kytkettyä aliverkkoa kohden. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

18 18 fi Järjestelmän yleiskatsaus DICENTIS 3.2 Verkon vaatimukset If the DICENTIS Conference System is being used as a standalone system, it uses the so called dynamic link local addresses. This means that the TCP/IPv4 setting of the server PC and client PCs need to be set to "Obtain an IP address automatically". Normally, these settings are default and therefore do not require PC network configuration settings. In case more functionally is required, for example, internet access, the dynamic link local addresses cannot be used. In this case the DICENTIS devices and PCs need to be connected to a DHCP server and gateway to provide internet access. If the DICENTIS Conference System will become part of a locally present network, contact your local IT department for how to set up the network. The DHCP server has to comply with RFC 4676 and must be able to handle 500 requests per 30 seconds. A consumer grade DHCP server as is used in most home router/wireless access points is not able to comply with this requirement and will cause unexpected and unrequested behavior. The DHCP server functionality of Windows 2008 server and Windows 2012 server does comply with these requirements. The DICENTIS Conference System service uses ports 13 and 9710 for communication. Please make sure that these ports are not used by any other applications on the DICENTIS server computer. Huomautus! How to set up an Ethernet network is outside the scope of this manual. 3.3 Ohjelmistovaatimukset DICENTIS-palvelintietokoneelle on seuraavat vaatimukset: Windows 2008 Server R2 tai Windows 2012 Server R2 (sisältäen.net Framework 3.5 -ominaisuuden). Kaikissa versioissa on oltava uusin Service Pack ja uusimmat päivitykset asennettuina. 3.4 Lisenssivaatimukset Ennen kuin DICENTIS-konferenssijärjestelmää voidaan käyttää, sinun on tehtävä seuraavat toimet: 1. Asenna DICENTIS-järjestelmäpalvelimen ohjelmistolisenssi (DCNM-LSYS) palvelintietokoneeseen. Katso DICENTIS-ohjelmiston asentaminen, Sivu Aktivoi DICENTIS ohjelmisto. Järjestelmään voidaan lisätä toimintoja hankkimalla lisälisenssejä. Katso Lisenssien yleiskuvaus, Sivu V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

19 DICENTIS Järjestelmän yleiskatsaus fi Lisenssien yleiskuvaus DICENTIS-järjestelmässä on seuraavat lisenssityypit: Järjestelmälisenssi (aktivoi yhden tai usemman ominaisuuden järjestelmässä). Paikkalisenssi (aktivoi yhden tai useamman ominaisuuden DICENTIS-laitteessa). Palvelulisenssi (pitää DICENTIS-ohjelmiston ajan tasalla). Tässä osassa kuvataan näiden lisenssien tärkeimmät ominaisuudet. Yksityiskohtaiset tiedot (tilaustiedot mukaan lukien) ovat DICENTIS ohjelmiston esitteissä osoitteessa Järjestelmälisenssit: DCNM-LSYS DICENTIS-järjestelmän palvelinohjelmisto DICENTIS-järjestelmäohjelmisto ohjaa DICENTIS-järjestelmän toimintaa. Toimintoja voi laajentaa lisäämällä muita ohjelmistomoduuleja. Järjestelmä määritetään kokoussovelluksella. Laitteiden automaattinen tunnistus. Jopa 750 DICENTIS-laitteen hallinta Asiakas-palvelinratkaisu Järjestelmän käyttö ei edellytä käyttäjän toimia. Dante TM -tulot ja -lähdöt puhujan äänelle Huomautus: Tämä lisenssi on aina pakollinen ja se on asennettava ensin järjestelmän aktivoimiseksi. DCNM-LCC DICENTIS järjestelmän kameranhallinta DICENTIS kameranhallintamoduulin avulla DICENTIS konferenssijärjestelmässä ja langattomassa DICENTIS-järjestelmässä voidaan käyttää Bosch Onvif yhteensopivia kameroita. DCNM-järjestelmissä on oltava DCNM LSYS -lisenssi. Nykyisen puhujan näyttäminen automaattisesti multimedialaitteiden näytössä. Liitäntä Bosch Onvif -yhteensopiville IP-kameroille (esim. Panasonic- ja Sony-kamerat). Bosch Onvif -kameroiden automaattinen tunnistus. HD-SDI-videokytkimien ohjaus. DCNM-LMS DICENTIS-mediasisällön jakaminen DICENTIS-mediasisällön jakaminen mahdollistaa etätietokoneen esityksen jakamisen kaikkiin DICENTIS-multimedialaitteisiin. Edellyttää DCNM-LSYS -järjestelmälisenssiä. Etätietokoneessa olevan median jakaminen. Jaetun näytön automaattinen skaalaus. DCN-LMPM DICENTIS-kokousten valmistelu ja hallinta DICENTIS-järjestelmän kokousten valmistelu- ja hallintaohjelmistomoduulia tarvitaan kokoussovelluksen valmistelu- ja hallintatoimintojen käyttöön. Edellyttää DCNM-LSYS - järjestelmälisenssiä. Mahdollistaa kokousten ja esityslistojen valmistelun ja hallinnan. Kokousten jäsennelmien ja esityslistojen luominen. Multimediasisällön linkittäminen kokouksiin ja/tai esityslistan aiheisiin. Kokouksia voidaan hallita helposti. Keskustelun asetukset voidaan määrittää. DCNM-LPD DICENTIS-osallistujatietokanta DICENTIS-osallistujatietokannan voidaan määrittää osallistujien nimet ja osoittaa heille paikat. Edellyttää DCNM LSYS- ja DCNM LMPM-järjestelmälisenssejä. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

20 20 fi Järjestelmän yleiskatsaus DICENTIS Kattava tietokanta osallistujien tiedoista. Osallistujien tietoja voi käyttää uudelleen useissa kokouksissa. Keskustelun määritys, kokouksen hallinta ja kunkin osallistujan prioriteettivaltuutusten määritys. Osallistujien lisäys kokoukseen. DCNM-LVPM DICENTIS järjestelmän äänestyksen valmistelu ja hallinta Mahdollistaa äänestyskierrosten valmistelun ja hallinnan. Edellyttää DCNM LSYS-, DCNM LMPM- ja DCNM LPD-järjestelmälisenssejä. Kullekin DICENTIS järjestelmän kosketusnäytölliselle keskustelulaitteelle ja/tai multimedialaitteelle sekä kokoussovellukselle ja API-asiakasohjelmalle on oltava erillinen DCNM-LSVT-paikkalisenssi. Äänestyskierrokset voidaan valmistella etukäteen ja valita kokouksen aikana helposti äänestystä varten. Äänestysoikeus voidaan määrittää erikseen kullekin osallistujalle. Äänestystietojen suojattu säilytys niin, että niitä voidaan kuitenkin helposti käyttää äänestyksen tai kokouksen jälkeisiin analyyseihin. Äänestyksen kokonais- ja väliaikatulokset julkista ja salaista äänestystä varten. Kolmannen osapuolen helppo pääsy tietoihin järjestelmän API-liittymien avulla. Paikkalisenssit: DCNM-LSVT DICENTIS-järjestelmän Äänestys paikalta -toiminto DICENTIS-ohjelmistolisenssi mahdollistaa istuinpaikalta tehtävän äänestyksen DICENTIS Multimedia -laitteissa, kosketusnäytöllä varustetuissa DICENTIS Discussion -laitteissa ja laajennetuissa langattomassa DICENTIS-laitteissa. DICENTIS Discussion -laite, jossa on sisäinen äänestyksen toiminnallisuus. Helppokäyttöinen äänestystoiminto. Äänestysvaihtoehdot ja tulokset voidaan näyttää automaattisesti DICENTIS Multimedia - laitteissa ja kosketusnäytöllä varustetuissa DICENTIS Discussion -laitteissa. Äänestystulokset voidaan myös näyttää myös synoptisessa asettelussa Äänestyslisenssit voi siirtää uusiin paikkoihin, jos paikkoja poistetaan. Helppokäyttöiset värilliset äänestyspainikkeet. DCNM-LSID DICENTIS-järjestelmän Tunnistus paikalla -toiminto DICENTIS-ohjelmistolisenssi, joka mahdollistaa tunnistautumisen istuinpaikalta äänestystoiminnolla varustetuissa DICENTIS Discussion -laitteissa, kielivalinnalla varustetuissa DICENTIS Discussion -laitteissa, kosketusnäytöllä varustetuissa DICENTIS Discussion - laitteissa, DICENTIS Multimedia -laitteissa ja laajennetuissa langattomissa DICENTIS-laitteissa. Mahdollistaa kirjautumisen DICENTIS Multimedia -laitteeseen ainutkertaisella käyttäjätunnuksella (ja salasanalla). NFC-tunniste mahdollistaa kirjautumisen laajennettuun langattomaan DICENTISlaitteeseen, äänestystoiminnolla varustettuun DICENTIS Discussion -laitteeseen, kielivalinnalla varustettuun DICENTIS Discussion -laitteeseen, kosketusnäytöllä varustettuun DICENTIS Discussion -laitteeseen tai DCNM-MMD2 -laitteeseen Vapaa tai ennalta määritetty istumajärjestys. Laajennetuissa langattomissa DICENTIS-laitteissa ja kosketusnäytöllä varustetussa DICENTIS-laitteissa voidaan näyttää aloitusnäyttö, jossa on osallistujan henkilökohtaiset tiedot V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

21 DICENTIS Järjestelmän yleiskatsaus fi 21 Osallistujat tunnistetaan automaattisesti kirjautumisen yhteydessä, ja laajennetuissa langattomissa DICENTIS-laitteissa sekä kosketusnäytöllä varustetussa DICENTIS-laitteissa näytetään paikalla ja poissa olevien osallistujien määrä. DCNM-LSSL DICENTIS-järjestelmän Kielen valinta paikalla -toiminto DICENTIS kielen valinta paikalla -lisenssi mahdollistaa DICENTIS Multimedia -laitteiden ja kosketusnäytöllä varustettujen DICENTIS Discussion -laitteiden kielen valitsemisen. DICENTIS Discussion -laite, jossa on sisäinen kielivalinnan toiminnallisuus. Edellyttää DCNM-LSYS - järjestelmälisenssiä. Helppokäyttöinen liittymä siirtymiseen puhujan kielen ja muiden käytettävissä olevien kielten välillä. Valitusta kielestä näytetään alkuperäisnimi kyseisen kielen käyttämillä merkeillä. Tulkattua puhetta voi kuunnella DICENTIS Multimedia -laitteeseen, kosketusnäytöllä varustettuun DICENTIS-laitteeseen tai kielivalinnalla varustettuun DICENTIS Discussion - laitteeseen liitetyillä kuulokkeilla. DCNM-LSDU DICENTIS-järjestelmän Kaksoiskäyttö paikalla -toiminto DICENTIS-ohjelmistolisenssi, joka mahdollistaa kaksoiskäytön istuinpaikalta DICENTIS Discussion -laitteessa, kielivalinnalla varustetussa DICENTIS Discussion -laitteessa, kosketusnäytöllä varustetussa DICENTIS Discussion -laitteessa ja langattomissa DICENTISlaitteissa. Mahdollistaa kaksoiskäyttötoiminnon langattomissa DICENTIS-laitteissa ja DICENTISkonferenssilaitteissa. Mahdollistaa osallistujan nimen näytön oikein, kun sama DICENTIS-laite on kahden osallistujan käytössä. Palvelulisenssi: DCNM-SMA DICENTIS-ohjelmiston ylläpitosopimus Ohjelmiston ylläpitosopimuksia on saatavana yhdeksi, kahdeksi tai viideksi vuodeksi. Sopimus sisältää lisensoidun järjestelmän ja ohjelmiston päivitykset sekä kolmannen osapuolen yhteensopivuuspäivitykset. Mahdollistaa järjestelmän parhaan mahdollisen suorituskyvyn. Ohjelmiston päivitys kalliiden laitehankintojen sijaan. Säännölliset päivitykset. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

22 22 fi Järjestelmän yleiskatsaus DICENTIS 3.5 Suojaustoimenpiteet Asentaja on vastuussa turvallisuustekijöistä, joilla estetään järjestelmän virheellinen käyttö Internetistä ja paikallisista kiinteistä tai langattomista verkoista. Ota huomioon seuraavat suojausta parantavat kohteet: Vaihda järjestelmänvalvojan oletussalasana Estä luvaton pääsy DICENTIS-palvelintietokoneeseen Estä luvaton fyysinen ja looginen pääsy DICENTIS-verkon kiinteään Ethernet-yhteyteen Sijoita DICENTIS-verkko erilliseen VLAN-verkkoon Käytä palomuuria 3.6 Käyttöliittymän kielet DICENTIS konferenssijärjestelmässä voidaan valita seuraavat käyttöliittymän kielet: ar ca de en es fr fi id it ja ko nl pl pt pt- BR CN ru th tr vi zh- zh- T W Multimedialaite Keskustelulaite, jossa on kosketusnäyttö Kokoussovellus Palvelinkonsoli Aktivointityökal u APK-tiedoston lataustyökalu Aktivointisivust o V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

23 DICENTIS Ohjelmiston asennus fi 23 4 Ohjelmiston asennus DICENTIS-konferenssijärjestelmä täytyy määrittää ennen käyttöä. Järjestelmän määritys suoritetaan seuraavassa järjestyksessä: Verkon asennus: Tätä aihetta ei käsitellä Bosch Security Systems B.V:n toimittamissa oppaissa. Verkon asennus on määritettävä yhdessä paikallisen IT-osaston kanssa. Katso Laitteistovaatimukset, Sivu 16 ja Verkon vaatimukset, Sivu 18. Laitteiston asentaminen: Tätä aihetta ei käsitellä tässä oppaassa. Lisätietoja on DICENTIS-laitteiston asennusoppaassa. Katso tuotteisiin liittyvät tiedot osoitteesta Ohjelmiston asentaminen: DICENTIS-ohjelmiston asentaminen, Sivu 23 Aktivoi järjestelmä ja sovellusohjelmisto rekisteröimällä ohjelmisto: Lisenssien lisääminen ja poistaminen, Sivu 26. Päivitä laiteohjelmisto: Ohjelmiston lataaminen laitteisiin, Sivu 24. Järjestelmän ja sovellusohjelmiston määrittäminen: Kokoussovellus, Sivu DICENTIS-ohjelmiston asentaminen Verkkoliitännän määritys Huomautus! Varmista ennen DICENTIS-ohjelmiston asennusta, että palvelintietokoneessa on vain yksi käytössä oleva verkkoliittymä (Bluetooth lasketaan myös verkkoliittymäksi). Lataa DICENTIS-järjestelmäpalvelimen ohjelmiston uusin versio Internetistä ja asenna se. 1. Siirry osoitteeseen 2. Lataa uusin ohjelmistoversio napsauttamalla Software (ohjelmisto) -linkkiä (pieni neliö). Täältä voit ladata myös uusimmat julkaisutiedotteet. 3. Seuraa näyttöön tulevia ohjeita. Huomautus! Kun olet asentanut uusimman järjestelmäpalvelimen ohjelmistoversion, lataa uusin ohjelmistoversio laitteisiin kohdan Ohjelmiston lataaminen laitteisiin, Sivu 24 mukaisesti. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

24 24 fi Ohjelmiston asennus DICENTIS 4.2 Ohjelmiston lataaminen laitteisiin Tehtaalta toimitettavien DICENTIS-laitteiden mukana toimitetaan diagnostiikkaohjelmisto, jonka ohjelmisto on päivitettävä ennen laitteiden käyttöä. Kaikki DICENTIS-laitteet on päivitettävä järjestelmän palvelinohjelmiston päivittämisen jälkeen. Toimi seuraavasti: 1. Varmista, että kaikki laitteet on kytketty oikein verkkoon ja ne ovat käynnissä. 2. Napsauta DICENTIS-palvelinkonsolia Windowsin tehtäväpalkissa hiiren kakkospainikkeella. 3. Valitse Päivitä laitteet. DICENTIS-palvelut pysäytetään ja päivitysprosessi aloitetaan. Käytä tätä menettelyä muiden laitteisto-osien, kuten DCNM APS:n, päivittämiseen tarpeen mukaan. Huomautus! Laitteiden päivityksiä ei ole suositeltavaa aloittaa samanaikaisesti, koska DCNM APS nollaa itsensä latauksen aikana. Tällöin laitteen virta katkaistaan, minkä vuoksi laiteohjelmiston päivitys epäonnistuu. Huomautus! Laitteiden päivittäminen keskeyttää kaikki nykyiset kokoustoiminnot ja DICENTIS-palvelut. Kun laitteet on päivitetty, sinun on käynnistettävä palvelut uudelleen napsauttamalla DICENTISpalvelinkonsolia Windowsin tehtäväpalkissa hiiren kakkospainikkeella ja valitsemalla Restart Services (käynnistä palvelut uudelleen). Huomautus! ARNI-liitäntää käyttävissä DICENTIS-järjestelmissä palveluiden uudelleenkäynnistys palvelinkonsolin kautta voi kestää 3 minuuttia. Jos haluat käynnistää palvelut uudelleen, pysäytä palvelut palvelinkonsolista, odota 30 sekuntia ja käynnistä palvelut sitten palvelinkonsolista. 4.3 Kolmannen osapuolen sovelluksen lisääminen laitteeseen Kolmannen osapuolen Android-sovelluksia voidaan lisätä multimedialaitteisiin APK (Android Application Package) -lataustyökalulla. Ennen kolmannen osapuolen Android-sovelluksen lisäämistä sinun on varmistettava, että sovellus on yhteensopiva multimedialaitteen kanssa.! Varoitus! Kaikki asennetut kolmannen osapuolen sovellukset (APK:t) poistetaan, kun laiteohjelmisto ladataan multimedialaitteeseen V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

25 DICENTIS Ohjelmiston asennus fi 25 Huomautus! APK-lataustyökalua ei voi käyttää samanaikaisesti OMNEO-laiteohjelmiston päivitystyökalun kanssa. Lisää kolmannen osapuolen Android-sovellus multimedialaitteeseen seuraavasti: 1. Siirrä APK-tiedostot palvelintietokoneeseen. 2. Paina Browse (selaa) -painiketta. 3. Siirry APK-tiedostojen sijaintiin. 4. Valitse multimedialaite, johon haluat asentaa APK:n. 5. Valitse APK. 6. Napsauta Upload (lataa) -painiketta. Huomautus! Jos uusi APK ei ole näkyvissä multimedialaitteen aloitusnäytössä, kokeile napsauttaa kotipainiketta useita kertoja tai käynnistä multimedialaite uudelleen. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

26 26 fi Ohjelmistopalvelin DICENTIS Ohjelmistopalvelin Lisenssien lisääminen ja poistaminen Aktivointityökalua käytetään täydennysten lisäämiseen DICENTIS järjestelmään tarpeettomiksi jääneiden täydennysten palauttamiseen. Täydennys koostuu yhdestä tai useasta lisenssistä, jotka voidaan asentaa DICENTIS järjestelmään. Ennen kuin järjestelmää voi käyttää, täytyy asentaa DICENTIS-järjestelmäohjelmisto, joka sisältää järjestelmän perustoiminnot. Järjestelmän toiminnallisuutta voidaan sen jälkeen laajentaa lisäohjelmistomoduuleilla edellyttäen, että järjestelmään on kelvollinen ohjelmiston ylläpitosopimus. Huomautus! DICENTIS-järjestelmäohjelmisto sisältää ohjelmiston ylläpitosopimuksen, joka on voimassa vuoden ajan DICENTIS-järjestelmäohjelmiston aktivoinnista Aktivointityökalun kuvaus Täydennykset-ikkuna: Tässä näkyvät järjestelmässä aktivoidut täydennykset. Kun järjestelmässä on aktivoitu useampi kuin yksi täydennys, Täydennykset-ikkunan yläreunassa näkyy Kaikki täydennykset rivi. Kun täydennysrivi valitaan, siihen liittyvät lisenssit tulevat näkyviin Lisenssien ja määrän luettelo -ruutuun. Täydennysrivit on merkitty seuraavilla väreillä: Musta: täydennys on kunnossa. Oranssi: täydennys ei ole luotettava, ja se tulisi korjata. Harmaa ja yliviivattu: täydennys on palautettu ja odottaa vastausta ennen poistoa. Harmaa ja yliviivattu: täydennys on vanhentunut (aikarajoitus). Siivoa järjestelmäsi palauttamalla lisenssi. Lisenssien ja määrän luettelo ikkuna: Tässä ikkunassa näkyvät kunkin lisenssin määrä, tilausnumero, kuvaus, aktivointipäivä ja vanhentumispäivä. Ohjelmiston ylläpitosopimus ikkuna: Tässä näkyy ohjelmiston ylläpitosopimuksen päättymispäivämäärä. Kun ohjelmiston ylläpitosopimus on päättynyt, päivämäärä muuttuu punaiseksi ja ikkunan alareunassa näkyy punainen teksti Järjestelmä ei ole toiminnassa! Tee uusi ylläpitosopimus. Lisää täydennys: Tämän painikkeen avulla voit lisätä täydennyksen. Täydennys voi koostua yhdestä tai useasta lisenssistä, jotka lisäävät toimintoja järjestelmään. Napsauta Vastausviestin käsittely -painiketta ladataksesi aktivointisivustolta saadun vastaustiedoston palautus- tai korjausprosessin viimeistelemiseksi. Huomautus: Sinun on napsautettava tätä painiketta näiden prosessien viimeistelemiseksi. Palauta täydennykset -painike: Tällä painikkeella voit palauttaa täydennykset tai lisenssit, joita ei enää tarvita. Tee palautus, kun toimintoa ei enää tarvita järjestelmässä (esimerkiksi jos ohjelmisto halutaan asentaa toiseen palvelimeen) V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

27 DICENTIS Ohjelmistopalvelin fi Järjestelmän alkuaktivointi Aktivoi järjestelmä ennen ensimmäistä käyttöä seuraavasti: 1. Varmista, että sinulla on aktivointitunnus (se lähetetään sähköpostitse ohjelmistolisenssin ostamisen jälkeen) teknikon oikeudet tietokone, jossa on Internet-yhteys USB-muistitikku. Huomautus! Seuraavien vaiheiden suorittamiseksi käyttäjätilillä on oltava teknikon oikeudet. Järjestelmänvalvoja voi myöntää nämä oikeudet. 2. Tee seuraavat toimet palvelintietokoneessa: Käynnistä DICENTIS-aktivointityökalu napsauttamalla hiiren kakkospainikkeella DICENTIS -palvelinkonsolia Windowsin tehtäväpalkissa ja valitsemalla Lisenssien aktivointi. Napsauta Lisää täydennys painiketta. Kirjoita kaikki tarvittavat tiedot, aktivointitunnus mukaan lukien. Aktivointitunnus löytyy järjestelmän aktivointisivuston Yleisnäkymä-sivulta (katso Yleiskuvaus, Sivu 83). Aktivointitunnus lähetetään sinulle myös sähköpostilla, kun olet ostanut ohjelmistolisenssin. Napsauta Aktivoi-painiketta. Näkyviin tulee Tallenna nimellä -valintaikkuna. Tallenna Request-tiedosto USB muistitikulle. 3. Tee seuraavat toimet verkkosivustossa Valitse Lisenssin hallinta -välilehti. Käsittele USB-tikulla oleva Request-tiedosto tällä sivulla. Kun olet käsitellyt Request-tiedoston, tallenna Response-tiedosto USB-muistitikulle. 4. Tee seuraavat toimet palvelintietokoneessa: Valitse DICENTIS-aktivointityökalu. Liitä USB-tikku tietokoneeseen. Napsauta Vastausviestin käsittely -painiketta. Lataa Response-tiedosto järjestelmään. Käynnistä palvelut uudelleen napsauttamalla hiiren kakkospainikkeella DICENTISpalvelinkonsolia Windowsin tehtäväpalkissa ja valitsemalla Käynnistä palvelut uudelleen. Järjestelmä on nyt aktivoitu Täydennysten ja lisenssien lisääminen Jos haluat lisätä järjestelmään lisää täydennyksiä tai lisenssejä, järjestelmässä on oltava kelvollinen ylläpitosopimus. Tämä varmistaa DICENTIS-järjestelmän uusimpien ominaisuuksien oikean toiminnan.! Varoitus! Jos DICENTIS järjestelmä päivitetään ilman kelvollista ylläpitosopimusta, järjestelmä saattaa lakata toimimasta. Voit lisätä täydennyksiä ja lisenssejä seuraavasti: 1. Avaa aktivointityökalu ja tarkista järjestelmän aktivointipäivä. Jos järjestelmän aktivoinnista on alle vuosi, voit jatkaa asennusta turvallisesti. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

28 28 fi Ohjelmistopalvelin DICENTIS 2. Jos Ohjelmiston ylläpitosopimuksen päättymispäivämäärä näkyy ikkunan alareunassa punaisella, sopimusta täytyy jatkaa. 3. Ohjelmistoversiot 1.3 ja vanhemmat versiot: Jos Ohjelmiston ylläpitosopimuksen päättymispäivämäärä kenttä ei näy ikkunan alareunassa ja järjestelmän aktivoinnista on yli vuosi, laske seuraavalla tavalla, onko sopimuksen päättymispäivämäärä yhä kelvollinen: Lisää aktivointipäivään yksi vuosi. Lisää kunkin lisenssiluettelossa olevan DCNM-1SMA-lisenssin aktivointipäivään yksi vuosi. Lisää kunkin lisenssiluettelossa olevan DCNM-2SMA-lisenssin aktivointipäivään kaksi vuotta. Lisää kunkin lisenssiluettelossa olevan DCNM-5SMA-lisenssin aktivointipäivään viisi vuotta. 4. Jos saat tulokseksi tulevaisuudessa olevan päivämäärän, voit jatkaa asennusta turvallisesti. 5. Jos tuloksena on mennyt päivämäärä, sinun täytyy pidentää sopimusta, sillä DICENTIS ohjelmisto ei käynnisty päivityksen jälkeen. 6. Lisää täydennys napsauttamalla Lisää täydennys painiketta ja toista alkuaktivointitoimet. 7. Jos Ohjelmiston ylläpitosopimuksen päättymispäivämäärä näkyy ikkunan alareunassa punaisella täydennyksen lisäämisen jälkeen, sopimusta täytyy jatkaa Lisenssin palauttaminen ja korjaaminen Lisenssin palauttaminen Aktivointityökalun lisenssinpalautus-toiminnolla lisenssi voidaan palauttaa vapauttaa, jolloin DICENTIS-ohjelmisto voidaan asentaa toiseen palvelimeen. Palauta lisenssi seuraavasti: 1. Valitse palautettavat täydennykset. 2. Valitse Täydennysten palautus -painike ja noudata näyttöön avautuvia ohjeita. 3. Viimeistele prosessi painamalla Vastausviestin käsittely -painiketta. Verkkosivuston menettely on vastaava kuin lisenssiä aktivoitaessa. Katso Lisenssien lisääminen ja poistaminen, Sivu 26. Lisenssin korjaaminen Jos lisenssi vioittuu, ohjelmisto ei toimi oikein. Palvelinkonsoli ilmoittaa viasta näyttöön avautuvalla varoitusviestillä. Aktivointityökalu aktivoi Korjaa lisenssi -painikkeen. Korjaa lisenssi seuraavasti: napsauta Korjaa lisenssi -painiketta ja noudata näyttöön avautuvia ohjeita. Verkkosivuston menettely on vastaava kuin lisenssiä aktivoitaessa. Katso Lisenssien lisääminen ja poistaminen, Sivu 26. Lisenssitiedoston varmuuskopiointi Kun lisenssit on asennettu järjestelmään, lisenssitiedostot kannattaa varmuuskopioida. Varmuuskopiointi estää lisenssien katoamisen, jos kiintolevy hajoaa tai jos se alustetaan. Tallenna hakemisto turvalliseen paikkaan toiselle kiintolevylle. Toimi seuraavasti: 1. Pysäytä kaikki Bosch DICENTIS -palvelut, mukaan lukien Bosch DICENTIS License Manager- ja FlexNet Licensing Server 64' -palvelut. Tee tämä aina ennen varmuuskopion tekemistä ja/tai palauttamista. 2. Tee varmuuskopio kopioimalla kansio C:\ProgramData\FlexNet turvalliseen paikkaan. 3. Jos haluat palauttaa varmuuskopion, kopioi tiedostot siihen tietokoneeseen, jossa ne alunperin olivat V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

29 DICENTIS Ohjelmistopalvelin fi 29 Huomautus! Kansio ja tiedostot ovat yleensä piilotettuja Windowsissa. Voit tuoda ne näkyviin muuttamalla Windowsin Resurssienhallinnan asetuksia (Ulkoasu ja mukauttaminen > Kansion lisäasetukset > Näytä). Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

30 30 fi Ohjelmistopalvelin DICENTIS 5.3 Palvelinkonsoli Windows Server ja 2012-versioissa on mukana konsolisovellus, joka näyttää DICENTIS palvelimen tilan. DICENTIS palvelinkonsolin kuvake näkyy DICENTIS-palvelintietokoneen ilmaisinalueella eli tehtäväpalkin oikeassa reunassa kellonajan vieressä. DICENTIS-palvelinkonsolin tila Napsauttamalla DICENTIS-palvelinkonsolia hiiren kakkospainikkeella voit käynnistää tai pysäyttää palvelut käynnistää aktivointityökalun. Näkyviin tulee kuvake, joka ilmaisee DICENTIS palvelimen tilan: Tila Kuvaus Käynnissä Lopetettu Varoitus. Tämä kuvake näkyy esimerkiksi silloin, jos lisenssiä ei ole aktivoitu. Palvelinkonsolin kuvakkeen määrittäminen näkymään aina Oletusasetuksen mukaan palvelukonsolin kuvake näkyy vain tapahtuman yhteydessä. Voit määrittää kuvakkeen näkymään aina seuraavasti: 1. Valitse Ilmaisinalueen kuvakkeet ikkuna: Windows Server 2008: Napsauta ilmaisinalueen vasemmalla puolella olevaa nuolta ja valitse sitten Mukauta. Voit myös napsauttaa Käynnistä-painiketta ja hakea sanaa ilmaisin Käynnistä-valikon hakutoiminnolla. Valitse sitten Ilmaisinalueen kuvakkeet. Windows Server 2012 Siirry käynnistysnäyttöön ja kirjoita "ilmaisin". Suodata tulokset asetusten mukaan ja valitse sitten Ilmaisinalueen kuvakkeet. 2. Selaa vierityspalkilla alaspäin DICENTIS-palvelinkonsoliin. 3. Valitse Näytä kuvake ja ilmoitukset. 4. Valitse OK. Palvelinkonsolin kuvake näkyy nyt aina V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

31 DICENTIS Ohjelmistopalvelin fi RSTP-protokollan (Rapid Spanning Tree Protocol) tuki The DICENTIS system supports redundant cabling when the Rapid Spanning Tree Protocol (RSTP) is enabled. By default RSTP is disabled to prevent network failures in a system where RSTP is not supported or allowed. To enable cable redundancy: 1. Power up the system without cable redundancy. 2. Enable Rapid Spanning Tree Protocol (RSTP) in the DICENTIS server: In Windows explorer, select: C:\Programs Files\Bosch\DICENTIS. Open: Bosch.Dcnm.Services.DeviceService.Main.exe.config. If you have Administrator rights, this file can be opened in notepad; otherwise, copy the file to a local area on your PC. To enable RSTP, set the OcaRstpModeEnabled key from false to true. <!-- Indicates whether rstp should be enabled or disabled on all OCA devices --> <add key="ocarstpmodeenabled" value="false"/> 3. Restart the DICENTIS server. Restart the APS, PS and Discussion devices (MMD, Dxx). 4. Wait until the system is fully started. The devices can then be cabled redundantly (loops can be closed). When upgrading a DICENTIS system: 1. Please disconnect the cable loops before upgrading the system. Huomautus! In the upgrade process, the file where the RSTP settings are stored is overwritten by a file that contains the data for the new version: Bosch.Dcnm.Services.DeviceService.Main.exe.config This means that the RSTP functionality is disabled, so extra steps are required. 2. After upgrading: Create the setting in Bosch.Dcnm.Services.DeviceService.Main.exe.config Restart the DICENTIS server PC. Restart the (Audio) Powering Switches. Restart PoE switches if PoE switches are used to power the participant devices. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

32 32 fi Kokoussovellus DICENTIS 6 Kokoussovellus Kokoussovellus koostuu neljästä pääosasta (käytettävissä vain, jos järjestelmässä on oikea lisenssi): 1. Hallinta, Sivu 37: kokousten hallinta. 2. Synoptinen mikrofonien hallinta, Sivu 79: synoptisen mikrofonien hallinnan määritys ja hallinta. 3. Valmistelu, Sivu 42: kokouksen valmistelu. 4. Määritys, Sivu 54: DICENTIS-järjestelmän määritys. Kokoussovelluksen käynnistäminen 1. Valitse Windowsin Käynnistä-valikosta Kaikki ohjelmat > Bosch > DICENTIS > Kokoussovellus. Sisäänkirjautumisnäyttö avautuu. 2. Kirjaudu sovellukseen kirjoittamalla käyttäjätunnus ja salasana. Voit myös valita sovellukselle haluamasi kielen. Kuva 6.1: Kokoussovelluksen päänäyttö (sisältää kaikki kuvakkeet) Automaattinen sisäänkirjautuminen kokoussovellukseen Oletusasetuksen mukaan DICENTIS-kokoussovellus kirjaa käyttäjän automaattisesti sisään, kun Windows-sisäänkirjautumistunnus on sama kuin DICENTIS järjestelmän käyttäjätunnus. Tällöin käyttäjän valtuutusta käytetään myös DICENTIS kokoussovelluksessa. Huomautus! Oletuksena käyttäjätunnus on admin ja salasana on tyhjä. Oletuskielenä on käyttöjärjestelmän kieli. Jos oletuskieltä ei ole käytettävissä, järjestelmä valitsee kieleksi automaattisesti englannin. Kokoussovelluksen automaattisen sisäänkirjautumisen käytöstäpoisto tai käyttöönotto Automaattisen sisäänkirjautumistoiminnon voi poistaa käytöstä tai ottaa käyttöön seuraavasti: 1. Valitse Windowsin Resurssienhallinnassa C:\Programs (x86)\bosch\dicentis. 2. Avaa Bosch.Dcnm.UserInterfaces.MeetingManager.exe.config. Poista automaattinen sisäänkirjautuminen käytöstä muuttamalla avaimen arvo true arvoksi false.<add key="enable_automatic_windows_authentication_to_login" value="false"/> V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

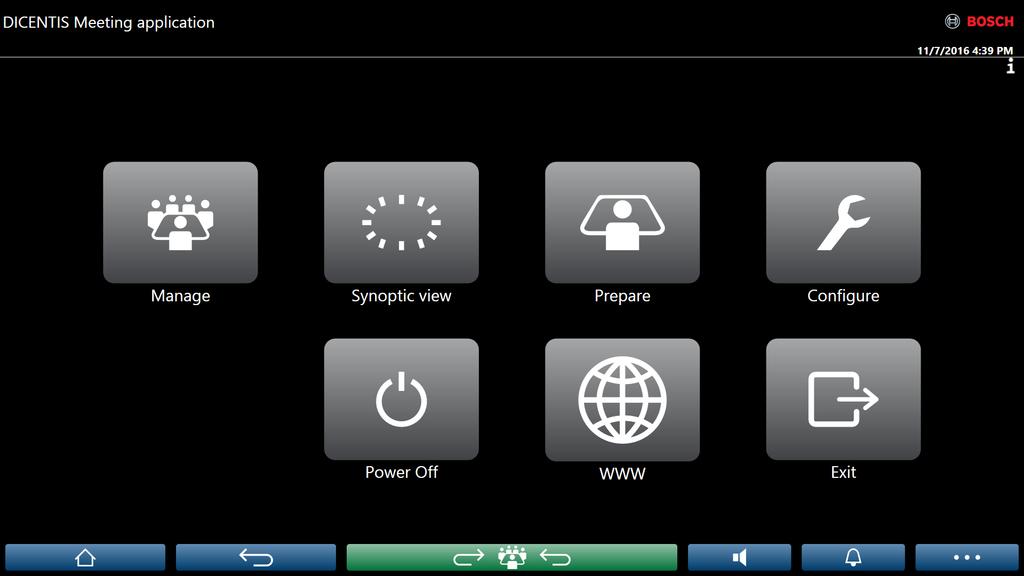

33 DICENTIS Kokoussovellus fi 33 Ota automaattinen sisäänkirjautuminen käyttöön muuttamalla avaimen arvo false arvoksi true. <add key="enable_automatic_windows_authentication_to_login" value="true"/> Todennus Windows Server -järjestelmän kautta Käyttäjä- ja salasanatiedot voi synkronoida yritysverkon ja DICENTIS-konferenssijärjestelmän välillä. Organisaatioon kuuluvat käyttäjät sekä heidän käyttäjänimensä ja salasanansa on usein jo rekisteröity Microsoft-järjestelmään. Tämän vaihtoehdon ollessa käytössä käyttäjät voivat kirjautua keskustelulaitteeseen samalla käyttäjänimellä ja salasanalla, jota he käyttävät Windows-todennuksessa. Käyttäjänimi ja salasana todennetaan heidän tietokoneissaan yritysverkossa. Todennuspalvelin on yleensä osa yritysverkkoa. IT-osasto haluaa eristää DICENTIS-järjestelmän yritysverkosta, koska monilähetysliikenteen (äänen) ei haluta vaikuttavan yritysverkon toimintaan. DICENTIS-järjestelmällä on oltava pääsy yritysverkkoon niin, ettei se kuitenkaan ole osa yritysverkkoa. Tämä voidaan ratkaista seuraavasti: Luo eri VLAN-verkkoon erillinen aliverkko, johon voit tehdä DICENTIS-järjestelmän verkkoasennuksen. Yhdistä DICENTIS-aliverkko ja yrityksen aliverkko reitittämällä. Huomautus: Älä käytä toista verkkosovitinta DICENTIS-palvelimelle luomaan ratkaisun, jossa DICENTIS-palvelin toimii askelmana DICENTIS-järjestelmän ja yritysverkon välillä. Testaa toiminta avaamalla yhteys tiedostopalvelimen jakoon käyttäen tietokonetta, joka kuuluu yrityksen toimialueeseen. Katso kaavio alta. Kuva 6.2: Järjestelmäkaavio Jos DICENTIS-konferenssijärjestelmään kuuluu yli 100 laitetta, ARNI tarvitaan. ARNIjärjestelmän määritys: Määritä ARNI:ssa oikea yhdyskäytävän osoite, jotta reititys yritysverkkoon toimii. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

34 34 fi Kokoussovellus DICENTIS Käytä ARNI:a DICENTIS-aliverkon DHCP-palvelimena. Määritä DNS Parent -osoite, ei DNS-palvelimen osoite yritysverkossa. Kuva 6.3: ARNI-järjestelmän määritys Windows Server -todennuksen mahdollistaminen: 1. Varmista, että kaikki multimedialaitteita keskusjärjestelmässä käyttävät henkilöt on rekisteröity (mm. etunimi, sukunimi, käyttäjänimi ja salasana), jos keskusjärjestelmä käyttää Windowsin todennuspalvelinta. Näillä käyttäjillä käyttäjänimen pitää olla sama kuin Windowsin todennusjärjestelmään määritetty käyttäjänimi. 2. Määritä käyttäjäryhmä Osallistujaryhmä käyttämään Windows Server -todennusta: Avaa kokoussovelluksessa Määrittely. Siirry kohtaan Käyttäjäryhmät. Valitse Osallistujaryhmä. Merkitse Windows-todennus. Katso myös kohta Käyttäjäryhmät, Sivu 54. Huomautus: Windows-todennusta käytetään käyttäjäryhmän mukaan. Organisaation ulkopuolisia käyttäjäryhmiä (kuten Huoltoteknikot) ei yleensä tallenneta asiakkaan todennusjärjestelmään. Tällaisten ryhmien kohdalla älä käytä Windows-todennusta. Tämä tarkoittaa, että heidän kohdalla salasanat tallennetaan kokoussovellukseen V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

35 DICENTIS Kokoussovellus fi Käyttöoikeudet ja kokousoikeudet Toimintojen käyttämiseen tarvitaan erilaisia oikeuksia. DICENTIS-järjestelmässä on kaksi eri oikeustyyppiä: 1. Käyttöoikeudet Käyttöoikeudet määritetään kohdassa Käyttäjäryhmät, Sivu Kokousoikeudet Kokousoikeudet määritetään kokouksessa paikkakohtaisesti ja osallistujakohtaisesti. Katso Seat assignment. Katso Osallistujat, Sivu 49. Kuva 6.4: Kokoussovelluksen päänäyttö (sisältää kaikki kuvakkeet) Kosketuspaini ke Kuvaus Käyttöoikeudet Kokousoikeudet Hallinta Kokousten hallinta. Kokouksen hallinta. Synoptinen näyttö Puhujien mikrofonien määritys ja hallinta visuaalisessa asettelussa. Järjestelmän asetusten määritys (mahdollisuus määrittää asettelu). Kokouksen hallinta (mahdollisuus). Valmistelu Kokousten valmistelu. Valmistele kokous ja esitysluettelo. Määritys Järjestelmän asetusten määritys. Järjestelmän asetusten määritys. Virta Asettaa järjestelmän valmiustilaan tai herättää järjestelmän. Laite: Virta katkaistu. WWW Avaa verkkoselaimen. Lopeta Lopettaa sovelluksen. Aloitusnäyttö Palaa kokoussovelluksen aloitusnäyttöön. Edellinen Siirtyy navigointihistoriassa yhden sivun taaksepäin. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

36 36 fi Kokoussovellus DICENTIS Kosketuspaini ke Paluu kokoukseen Kuvaus Käyttöoikeudet Kokousoikeudet Palaa kokouksen käynnissä olevaan osaan. Äänenvoimakk uus Avaa äänenvoimakkuuden ohjaimen. Laite: Äänenvoimakkuuden säätö. Kutsu Aktivoi merkkiäänen, jolla kutsutaan kokouksen osallistujia. Kokouksen hallinta. Valikko ( ) Avaa lisätoimintovalikon. Kokouksen hallinta. Huomautus! Kokoussovelluksen tai äänen virtakytkimen pienteholiitäntään kytketyn DICENTISmultimedialaitteen virtapainike herättää vain ne DICENTIS-laitteet, jotka saavat virran äänen virtakytkimen tai virtakytkimen kautta. DICENTIS-laitteet, jotka saavat virran PoE-kytkimen kautta, on käynnistettävä sen sijaan DICENTIS MMD -laitteen virtapainikkeella. Näihin laitteisiin kytkeytyy virta myös, kun PoE-portti poistaa PoE-toiminnon käytöstä ja ottaa sen uudelleen käyttöön. Huomautus! PoE-kytkimen kautta virran saavissa DICENTIS-keskustelulaitteissa on aina virta kytkettynä. Näissä laitteissa virta kytketään ja katkaistaan poistamalla PoE-käytöstä PoE-kytkimen Ethernet-portista. Katso myös Hallinta, Sivu 37 Valmistelu, Sivu 42 Määritys, Sivu V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

37 DICENTIS Kokoussovellus fi Hallinta Hallinta-toimintoa käytetään kokouksen hallintaan. Voit avata hallintanäytön napsauttamalla päänäytön Hallinta-painiketta. Hallintasivulla näkyy luettelo kaikista valmistelluista kokouksista. Jos valmisteltuja kokouksia ei ole, luettelo on tyhjä. Tämä tarkoittaa sitä, että oletuskokous on aktiivinen ja oletuskeskustelu on auki. Voit siirtyä oletuskeskusteluun valitsemalla vihreän paluu kokoukseen -painikkeen. Katso Keskustelu, Sivu 40. Kokouksen hallinta käsittää seuraavat toiminnot: Kokouksen aktivointi ja sen aktivoinnin poisto. Katso Kokous, Sivu 37. Kokouksen avaaminen ja sulkeminen. Katso Kokous, Sivu 37. Kokouksen esityslistan hallinta. Katso Esityslista, Sivu 38. Äänestyksen hallinta. Katso Äänestys, Sivu 38. Keskustelun hallinta. Katso Keskustelu, Sivu 40. Valikon hallinta. Katso Valikko, Sivu 41. Edellytykset Kokoussovellusta suorittavassa tietokoneessa on oltava seuraava käyttöoikeus: Kokouksen hallinta. Kokous täytyy valmistella, ennen kuin sitä voi hallita. Tietoja kokouksen valmistelusta on kohdassa Valmistelu, Sivu Kokous Voit tuoda näyttöön kaikkien valmisteltujen kokousten luettelon napsauttamalla päänäytön Hallinta-painiketta. Kokouksen numeron vasemmalla puolella oleva kuvake ilmaisee kokouksen tilan: Harmaa: kokous on poistettu käytöstä. Vihreä: kokous on aktivoitu. Punainen: kokous on avoin. Kokouksen aktivointi Voit aktivoida kokouksen napsauttamalla sen kohdalla olevaa Aktivoi-painiketta. Voit tarkastella kokouksen sisältöä kokousta aktivoimatta tai sen aktivointia poistamatta napsauttamalla kokousrivin mitä tahansa kohtaa. Kun kokous on aktivoitu: kokouksen tietonäyttö avautuu. Vasemmalla näkyvät kokouksen esityslista ja osallistujat. Oikealla näkyvät kokouksen tiedot ja esityslista. Aktivoidun kokouksen nimi näkyy kokoussovelluksen ylätunnisteessa. Kaikki kokouksen valmistellut tiedot lähetetään järjestelmään. Tiedot sisältävät osallistujien nimet ja kokousoikeudet sekä osallistujien paikat. Kokouksen muistiinpanotiedosto luodaan. Tietoja tallennetaan kokouksen aikana tähän tiedostoon. Tiedosto suljetaan, kun kokous poistetaan käytöstä. Lisätietoja on kohdassa Kokouksen jälkeen käytettävät työkalut, Sivu 70. Jos Automaattinen avaus toiminto on käytössä, kokous avataan automaattisesti. Jos Aktivoi painike ei ole näkyvissä: paikalla, johon tietokone on määritetty, ei ole kokouksen hallintaoikeutta tai Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

38 38 fi Kokoussovellus DICENTIS käyttäjätunnusta, jolla kokoussovellukseen on kirjauduttu, ei ole määritetty kokoukseen, tai sillä ei ole kokouksen hallintaoikeutta. Kokouksen avaaminen Aloita kokous napsauttamalla Avaa-painiketta. Jos Automaattinen aloitus asetus on valittu, esityslistan ensimmäinen kohta aukeaa automaattisesti. Kokouksen lopettaminen Lopeta kokous valitsemalla se vasemmalta ja napsauttamalla sitten oikealla olevaa Suljepainiketta. Kokous on lopetettu. Näkyviin tulee kokousluettelo, josta kokouksen voi poistaa käytöstä Esityslista Vain valmisteltua esityslistaa voi hallita. Esityslistan hallinta 1. Varmista, että kokous on aktivoitu ja avattu. 2. Napsauta Kokous-painiketta vasemmanpuoleisessa ruudussa. 3. Valitse haluamasi esityslistan kohta vasemmasta tai oikeasta ruudusta. Avoin esityslista näkyy kokoussovelluksen ylätunnisteessa. Valmistellut keskusteluasetukset ja puhujaluettelo lähetetään järjestelmään ja aktivoidaan. 4. Jatka seuraavaan esityslistan kohtaan avaamalla se esityslistanäkymässä. Osallistujat Näytä osallistujaluettelo napsauttamalla Osallistujat-painiketta vasemmanpuoleisessa ruudussa. Osallistujaluettelo tulee näkyviin oikeanpuoleiseen ruutuun. Voit näyttää osallistujat myös vasemmanpuoleisessa ruudussa napsauttamalla pientä kolmiota Osallistujat-kohdan vieressä. Jos osallistujille on määritetty kuvia, ne näkyvät osallistujan nimen vieressä. Jos kokouksella on tunniste, seuraavat tiedot näkyvät oikeanpuoleisen ruudun yläreunassa: Rekisteröityneiden osallistujien määrä. Läsnä olevien osallistujien määrä. Osallistujan läsnäolo ilmaistaan sinisellä palkilla ja poissaolo harmaalla palkilla. Kirjaa ulos kaikki osallistujat -painike kirjaa ulos kaikki kokouksen osallistujat. Osallistujien on kirjauduttava uudelleen sisään, ennen kuin he voivat osallistua kokoukseen. Äänestys If you want to hold a prepared voting round: The licenses DCNM LVPM and DCNM LSVT must be enabled in the system. For more information on these licenses, see Lisenssien yleiskuvaus, Sivu 19. The voting round should be prepared beforehand by using the Prepare button on the main screen. For more information, see Äänestysmenettely, Sivu 50 and Äänestyskierroksen tiedot, Sivu 51. A simplified ad-hoc voting round can be held during a prepared meeting by entering the details of the voting round during the meeting. Manage a voting round 1. In the Meeting application, click the Manage icon. 2. Make sure the meeting is activated and open V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

39 DICENTIS Kokoussovellus fi Click the voting icon (tick mark) in the menu button ( ) at the bottom right-hand corner of the screen to display: A list of prepared voting rounds (shown on both panes). Total number of participants authorized to vote and the number of participants present (shown at top of right-pane). The ad-hoc voting fields (the black/grey area at the bottom of the right-pane). 4. Either: Note: After clicking on another item in the left pane, you can click on Votings to redisplay the list of all voting rounds in the right-pane. Hold an ad-hoc voting round by completing the fields Number, Subject, and Description, and then clicking on the Ready to vote button, or Open a prepared voting round, by clicking the Ready to vote button of a voting round. 5. The voting screen is displayed: The subject of the voting round is displayed at the top of the screen. Previous button: Selects the previous voting round. This button is hidden when: - The first voting round in the list is selected. - Ad-hoc voting is used. Next button: Selects the next voting round. This button is hidden when: - The first voting round in the list is selected. - Ad-hoc voting is used. Recall button: Recalls the selected voting round. For example, use this button if you selected the incorrect voting round by mistake. Open button: Opens the selected voting round. Close button: Closes the voting round. Hold button: Puts the current voting round on hold. The participants voting buttons are temporarily disabled and votes cannot be changed or cast. Accept button: To confirm that the motion is accepted. Reject button: To confirm that the motion is rejected. The voting round can be held at another time. Abort button: Aborts the current voting round once voting is opened. Voting results are not saved. Voting results Depending on the installed licenses and system settings, a voting results file is created on the DICENTIS server when a voting round is opened. During a voting round, data is saved to this file as applicable. The voting results file is closed when the voting round is closed. For more information, refer to: Äänestyskierroksen tiedot, Sivu 51 (which explains the voting round settings). Kokouksen jälkeen käytettävät työkalut, Sivu 70 (which gives information on the voting results and meeting results files). Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

40 40 fi Kokoussovellus DICENTIS Keskustelu Voit hallita keskustelua valitsemalla paluu kokoukseen -painikkeen. Vasemmalla näkyvä luettelo on keskusteluluettelo. Luettelo sisältää puhuvat ja odottavat osallistujat. Seuraavat värilliset kuvakkeet ovat käytössä: Punainen kuvake: osallistuja puhuu. Harmaa kuvake: osallistujan mikrofoni on mykistetty. Vihreä kuvake: osallistuja odottaa puheenvuoroa. Voit vaihtaa osallistujan tilan odottavasta puhujaksi keskusteluluettelon alapuolella olevalla siirtopainikkeella. Jos puhujaluettelo on täynnä, pisimpään puhuva osallistuja poistetaan luettelosta. Pikavalikko Voit hallita keskustelua keskusteluluettelon pikavalikon avulla. Avaa pikavalikko napsauttamalla keskusteluluetteloa hiiren oikealla painikkeella. Pikavalikko sisältää seuraavat toiminnot: Kun kohdetta ei ole valittu (napsautettu): Peruuta kaikki: Lopettaa kaikkien puhujien puheenvuorot ja poistaa kaikki pyynnöt. Peruuta kaikki pyynnöt: Poistaa kaikki pyynnöt. Lisää: Avaa valikon, jossa osallistuja voidaan lisätä luetteloon puhujaksi tai odottavaksi. Lisää osallistuja valitsemalla nimi hiiren oikealla painikkeella ja valitsemalla joko anna puheenvuoro tai lisää jonoon. Avoimien mikrofonien määrän ja mikrofonien tilan asetusten mukaan odotusluetteloon lisätty osallistuja voidaan siirtää puhujaluetteloon heti. Kun puhuva osallistuja on valittu (napsauttamalla), seuraava valinta on käytettävissä: Lopeta puhuminen: Keskeyttää valitun osallistujan puheenvuoron. Avoimien mikrofonien määrän ja mikrofonien tilan asetusten mukaan odotusluetteloon lisätty osallistuja voidaan siirtää puhujaluetteloon heti Kun odottava osallistuja on valittu (napsauttamalla), seuraavat valinnat ovat käytettävissä: Siirrä: Siirtää valitun osallistujan odottavasta puhujaksi. Poista: Poistaa valitun odottavan osallistujan luettelosta V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

41 DICENTIS Kokoussovellus fi Valikko For more managing options, click the menu button (...) at the bottom right-hand corner of the screen. A pop-up menu with icons will appear. If the menu button (...) is not shown, the Manage meeting rights checkbox is not selected in the Seats and Devices screen. For more information, see Istumapaikat ja laitteet, Sivu 63. The pop-up menu has the following options: Presentation: Click the presentation icon, and then click on on to enable the presentation mode. Click on off to disable the presentation mode. The system license must contain DCNM LMS. Discussion settings: Click the discussion settings icon, to open the discussion setting of the current activated discussion. Changed settings will not be stored in the prepared discussion settings of the agenda. The following can be set: Discussion mode Speakers list Priority options Speech timer Camera control options (system license must contain DCNM-LCC) Multimedia device and Meeting Application options Pan and tilt camera control (PTZ): Click the pan and tilt camera control icon, and then click on Show to show the Pan and tilt camera control. Click on Hide to hide the camera control. The icon is only visible in the discussion screen. The system license must contain DCNM LCC. Voting: Click the voting icon to go to the voting screens. The system will either use basic voting or prepared voting depending on the installed licenses and system settings. Basic voting requirements: DCNM-LSVT voting license is activated. Voting function has been assigned to licensed seats in the Meeting application. For more information, see Istumapaikat ja laitteet, Sivu 63. Note: Basic voting screens do not have a subject and description displayed on the multimedia device; the voting results are not stored. Prepared voting requirements: All requirements of basic voting are met. DCNM-LVPM voting license is activated. One or more voting rounds have been prepared in the meeting application. For more information, see Äänestysmenettely, Sivu 50. A meeting is activated and open. Note: Prepared voting screens have a subject and description displayed on the multimedia or discussion extended device; the voting results are stored. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

42 42 fi Kokoussovellus DICENTIS 6.3 Valmistelu Kokouksen järjestäjän täytyy valmistella kokous tietokoneessa. Valmistele kokous valitsemalla Valmistelu. Näkyviin tulee Valmistelu-sivu. Kokouksen valmistelu käsittää seuraavat toiminnot: henkilöiden hallinnointi kokousten lisääminen henkilöiden lisääminen kokoukseen esityslistan kohtien lisääminen kokouksen tietojen lisääminen äänestysmenettelyn ja vähintään yhden äänestyskierroksen lisääminen keskusteluprofiilit, joiden avulla voidaan määrittää keskustelun asetukset. Edellytykset Kirjautuneella käyttäjällä tulee olla Valmistele kokous ja esitysluettelo -käyttöoikeus Henkilöt Voit lisätä käyttäjiä/nimiä järjestelmään napsauttamalla Henkilöt-kohtaa puurakenteessa (vasen ruutu). Edellyttää DCNM-LPD-järjestelmälisenssiä. Henkilöitä voidaan määrittää kokoukseen kohdassa Osallistujat, Sivu 49 kuvatulla tavalla. Muokkauskuvakkeet ja henkilöluettelo näkyvät keskimmäisessä ruudussa. Voit lisätä tai poistaa luettelon henkilöitä muokkauskuvakkeilla. Voit määrittää kullekin henkilölle Yleistä- ja Suojaus-kentät oikeanpuoleisessa ruudussa: Yleistä-kentät: Etunimi Toinen nimi Sukunimi Nimike Alue Maa Ryhmä Kuva Suojaus-kentät: Käyttäjätunnus Käyttäjäryhmä: tämä pudotusvalikko sisältää Osallistujaryhmä-, Pääkäyttäjä-, Sihteeri- ja Järjestelmänvalvoja-valinnat. NFC id: osallistujan NFC-tunnisteen numero. Katso aliotsikko: "NFC-tunnisteiden määritys järjestelmässä". Salasana: tällä painikkeella voidaan vaihtaa käyttäjän salasana. Suojaus-kenttien avulla annetaan henkilölle oikeus kirjautua kokoussovellukseen ja multimedialaitteisiin. NFC-tunnisteiden määritys järjestelmässä Huomautus! NFC-tunnisteita voidaan käyttää DCNM-MMD2-, DCNM-DE-, DCNM-DSL- ja DCNM-DVTlaitteiden kanssa. Jos osallistujat tunnistetaan/varmennetaan NFC-tunnisteiden avulla, sihteerin tai kirjurin on luotava yksilöllinen NFC-tunniste kullekin osallistujalle. Toimi seuraavasti: V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

43 DICENTIS Kokoussovellus fi Napsauta Henkilöt-ruudussa (keskimmäinen ruutu) nimeä, jolle haluat määrittää NFCtunnisteen. 2. Napsauta oikeanpuoleisessa ruudussa NFC Id-kenttää hiiren kakkospainikkeella. 3. Lisää NFC-tunniste järjestelmään: Varmista, että (sihteerin) asiakastietokoneen USB-liitäntään on kytketty sopiva NFC- USB-kortinlukija. Bosch Security Systems B.V. suosittelee seuraavia kortinlukijoita: HID Omnikey 5022 CL, HID Omnikey 5421, Identiv SCM PC-Card utrust 470x F ja Sony USB NFC Reader RC-S380/S. Lue NFC-tunniste USB-kortinlukijalla. NFC-tunniste tulee näkyviin NFC-tunnistekenttään. Jos sinulla ei ole USB-kortinlukijaa, voit kirjoittaa NFC-tunnisteen NFC-tunnistekenttään. Jos sama NFC-kortti tai -tunniste on useamman kuin yhden osallistujan käytössä, NFC-tunniste-kentän ympärillä näkyy punainen reunus merkkinä varmennusvirheestä. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

44 44 fi Kokoussovellus DICENTIS Keskusteluprofiilit Discussion profiles are used to define the discussion settings. Click Discussion profiles in the tree. These profiles are used during the preparation of the agenda topics. Use the edit icons to add or remove discussion profiles. The following can be set: Profile Name: The name of the profile. Discussion settings Discussion Mode: Open (automatic): When selected, queues in the waiting list are automatically shifted to the speaker list if it is not full yet. If the speakers list is full, a microphone request is queued in the waiting list. Open (manual): When selected, participants can issue a request to speak and enter the queue. A user using the Meeting Application or a participant with manage meeting rights using an MMD or the Synoptic application can grant the participant the floor. First in first out: When selected, participants can control their own microphone. If the speakers list is full, a microphone request overrides the longest speaking participant. Voice activated: When selected: Speakers list: the microphone buttons on the discussion devices are colored red. the microphone is activated when a participant speaks. participants do not need to press the microphone button to get the floor. the microphone button can be held in to temporarily mute the microphone. the discussion list is cleared and is not updated while voice mode is active. the chairperson can still use the priority button to override all participants. camera control is not available. This mode can be used for systems with up to 50 devices. It can be configured in the profile and agendas during a discussion. If a microphone has VIP rights (refer to Osallistujat, Sivu 49), it will not be automatically activated when the participant speaks. Instead a participant with VIP rights has to press the microphone button to speak, which will mute all other participant microphones. Max active microphones: The maximum number of active microphones in the speakers list can be pre selected (max. 25). Allow speaker to switch mic off: When selected, participants are allowed to switch off their microphone. Disabled when Open (automatic) is on or First in first out is on. Switch mic off after 30 sec of silence: This function can be used when participants forget to switch off the microphone manually. Ambient microphone: When selected, the ambient microphone connected to input 1 is enabled. Speakers queue size: The maximum number of requests in the waiting list. A maximum of 200 requests can be selected. This is disabled when First in first out is on. Allow request to speak: When selected, request to speak is allowed. This is disabled when Open (automatic) is on. Allow cancel request to speak: When selected, participants are allowed to cancel their request to speak. This is disabled when Open (automatic) is on V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

45 DICENTIS Kokoussovellus fi 45 Show waiting in queue by green mic LED: When selected, the LED in the microphone will be on for devices in the waiting list (instead of off when not selected). Show first in queue by blinking green LED: When selected the microphone button and the microphone LED will blink green for the first person in the queue. Can only be used when Show waiting in queue by green mic LED is also selected. Show queue for participants: When enabled, the queue will be displayed on all seats. When disabled, it will only be displayed on seats which have Manage meeting rights. This allows you to show the queue to the chairperson and operator, but hide it for all other participants. This functionality is also available for the synoptic layout so that the queue is shown to the chairperson and operator, but hidden for participants. Priority options: Priority tone: When selected, a priority tone is audible when priority is used. Set to off by default. The priority tone can be configured per agenda item or during the discussion, but can only be used if a priority tone was defined. Mute all speakers: When selected, it mutes all speakers temporarily when priority is used. Disabled when Open (automatic) is chosen. Switch off microphones and clear queue: When selected, all speakers and persons in the waiting list are cancelled when the priority is used. Speech timer: Speech time per speaking turn: When selected, the speech timer can be set per speaking turn in minutes and seconds. Each time a speaker is allowed to speak, this time is awarded. Show last minute by red blinking mic button: When selected, the microphone button on the active speaker s device will start blinking when the last minute of speech time has been reached. Show last minute by red blinking mic LED: When selected, the microphone LED on the active speaker s device will start blinking when the last minute of speech time has been reached. Adjust speech time: When selected, the speech time can be increased or decreased with the number of minutes and seconds entered by clicking the + / - icons at the top of the Discussion profiles screen. Turn microphone off when time has elapsed: When selected, the microphone is switched off after the set speech time has elapsed. When not selected, the microphone will stay open after the set speech time has elapsed. Camera control options (only available with DCNM-LCC license): Camera control: When selected, activates external or SDI video switchers, as required; directs the cameras towards the required pre-configured positions; displays the camera image on the multimedia devices. Camera override: When selected, the last participant that activated their microphone is shown. Multimedia device and meeting application options: The available options depend on the installed licenses and the settings in the Discussion profile. With DCNM-LPD license only: Display image of speaker: When selected, the image of the first speaker during the meeting, as stored in the Participant details, is shown along with his/her participant details Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

46 46 fi Kokoussovellus DICENTIS Display image of newest speaker: When selected, the image of the latest speaker during the meeting is shown. Display logo: When selected, the customer logo, or if no logo has been configured, a blank background is displayed in the Meeting Application and on the multimedia devices. With DCNM-LCC license only: Camera control options are available. Display video on device: When selected, and Camera control is selected, the active speaker or overview camera will be displayed in the camera view in the Meeting Application and on the multimedia devices. Display logo: If Camera control is not selected, the customer logo or a blank background is displayed in the Meeting Application and on the multimedia devices. With DCNM-LCC and DCNM-LPD licenses: If both Camera control and Camera override are selected in the Camera control options: Display video on device: When selected, and Camera control is selected, the active speaker or overview camera will be displayed in the camera view in the Meeting Application and on the multimedia devices. Display image of speaker: When selected, the server controls the video switcher and the cameras. The latest speaker is displayed in the Meeting Application and on the multimedia devices. Display image of newest speaker: When selected, the image of the latest speaker is shown in the Meeting Application and on the multimedia devices. If Camera control is not selected in the Camera control options: Camera override becomes disabled and Display logo is activated. The company logo is shown in the Meeting Application and on the multimedia devices. Huomautus! If a profile is changed, the agenda items that use this profile are not automatically updated. Therefore, after updating a profile you will have to reapply this profile to all agenda items that require the new settings Kokoukset Valmistele kokous seuraavasti: Lisää tai poista kokous muokkauskuvakkeilla. Kun olet lisännyt uuden kokouksen, voit antaa kokouksen tiedot. Kopioi kokous ja kaikki sen tiedot kopiointikuvakkeella. Katso myös Kokouksen tiedot, Sivu 47 Osallistujat, Sivu 49 Esityslista, Sivu V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

47 DICENTIS Kokoussovellus fi Kokouksen tiedot Napsauta kokouksia puurakenteessa, jos haluat tuoda näyttöön kokousluettelon. Nimi: Kirjoita kokouksen nimi. Kuvaus: Kirjoita sopiva kuvaus. Aloituspäivä/-aika: Valitse kokouksen aloituspäivämäärä ja kellonaika. Lopetuspäivä/-aika: Valitse kokouksen lopetuspäivämäärä ja kellonaika. URL: Kirjoita sopiva URL-osoite kohdassa Tiedostojen (asiakirjojen, kuvien tai esitysten) lataaminen ja käyttö, Sivu 95 kuvatulla tavalla. Tämä asetus mahdollistaa DcnmMeetingDocuments-sivustoon tallennettujen asiakirjojen näyttämisen, kun multimedialaitteen Lisätietoja-hyperlinkki valitaan. Avaa kokous automaattisesti aktivoinnin jälkeen: Valitse tämä valintaruutu, jos haluat kokouksen avautuvan automaattisesti, kun kokous aktivoidaan (vain multimedialaitteet). Aloita esityslista automaattisesti kokouksen avaamisen jälkeen: Valitse tämä valintaruutu, jos haluat aloittaa esityslistan automaattisesti, kun kokous avataan. Tunnistus (valittavissa vain, kun järjestelmässä on DCNM LSID-lisenssi): Kun tämä on valittuna, kokouksen osallistujien täytyy tunnistautua. Valitse tarvittava vaihtoehto: Tunnistusta paikalla ei vaadita: Osallistujien paikat määritetään kokouksen valmistelun aikana, eikä osallistujien tarvitse tunnistautua DICENTIS-laitteella. Osallistujan tunnistusperuste paikalla: Vahvistus: Osallistujat vahvistavat henkilöllisyytensä määritetyllä paikalla käyttämällä kirjautumispainiketta (vain multimedia- ja DCNM-DE-laitteet). Käyttäjätunnus: Osallistujat vahvistavat henkilöllisyytensä kirjoittamalla käyttäjätunnuksensa (vain multimedialaitteet). Valitse luettelosta: Osallistujat voivat vahvistaa henkilöllisyytensä valitsemalla nimensä osallistujaluettelosta (joka näkyy näytön tekstirivillä) (vain multimedialaitteet). Ulkoinen järjestelmä: Osallistujien henkilöllisyys vahvistetaan ulkoisella järjestelmällä (kaikki DICENTIS-laitteet). NFC-kortti: Osallistujat voivat käyttää NFC-tunnistusta tunnistaessaan itsensä DCNM- MMD2-, DCNM-DE-, DCNM-DSL- ja DCNM-DVT-laitteilla). Järjestelmä on määritettävä käyttämään NFC-tunnisteita, jotta tätä vaihtoehtoa voidaan käyttää. Katso Henkilöt, Sivu 42. Osallistujan todennusperuste paikalla: Käyttäjätunnus + salasana: Osallistujat todentavat henkilöllisyytensä käyttäjätunnuksella ja salasanalla (vain multimedialaitteet). Valitse luettelosta + salasana: Osallistujat voivat valita nimensä osallistujaluettelosta ja todentaa sitten henkilöllisyytensä salasanalla (vain multimedialaitteet). Ulkoinen järjestelmä: Osallistujien henkilöllisyys todennetaan ulkoisella järjestelmällä (kaikki DICENTIS-laitteet). NFC-kortti + salasana: Osallistujat voivat käyttää NFC-tunnistusta ja salasanaa todentaakseen henkilöllisyytensä (vain DCNM-MMD2-laitteet). Järjestelmä on määritettävä käyttämään NFC-tunnisteita, jotta tätä vaihtoehtoa voidaan käyttää. Katso Henkilöt, Sivu 42. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

48 48 fi Kokoussovellus DICENTIS Huomautus! Kun jokin Osallistujan tunnistusperuste paikalla -vaihtoehdoista on valittuna, tiettyyn paikkaan määritetty osallistuja voi kirjautua tarvittaessa sisään toiseen laitteeseen. Kun jokin Osallistujan todennusperuste paikalla -vaihtoehdoista on valittuna, osallistuja voi kirjautua sisään vain siihen laitteeseen, joka on määritetty hänelle Osallistujat-ruudussa. Katso Osallistujat, Sivu V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

49 DICENTIS Kokoussovellus fi Osallistujat Henkilöitä voidaan lisätä kokoukseen ja poistaa kokouksesta Osallistujat-ruudun Lisää- ja Poista-painikkeilla. Kun henkilö on lisätty kokoukseen, hänestä tulee osallistuja. Henkilöitä lisätään järjestelmään kohdassa Henkilöt, Sivu 42 annettujen ohjeiden mukaisesti. Painike Lisää Poista Kuvaus Käytetään henkilöiden lisäämiseksi kokoukseen. Poistaa valitun osallistujan luettelosta. Taulukko 6.1: Painikkeiden toiminnot Keskustele: Kun tämä on valittu, osallistuja saa osallistua keskusteluun. Äänestä: Kun tämä on valittu, osallistuja saa äänestää (jos järjestelmässä on DCNM LVPMja DCNM-LSVT-paikkalisenssit). Vain DCNM-MMD2, DCNM-DE ja DCNM-DVT. Kokouksen hallinta: Kun tämä on valittu, osallistuja saa hallita kokousta (vain DCNM- MMD2 tai kokoussovellus). Prioriteetti: Kun tämä on valittu, osallistuja voi käyttää prioriteettipainiketta. VIP-tyyppi: Määrittää osallistujalle ylimääräisiä mikrofonivaltuutuksia, jotka eivät riipu mikrofonin tilasta ja avointen mikrofonien määrästä (valitse VIP-tyyppi pienen kolmion ja pudotusvalikon avulla). Painikekäyttöinen: Mikrofoni pysyy aktiivisena niin kauan kuin mikrofonipainike on painettuna. Tämä on kokouksen puheenjohtajan oletusasetus. PTT-käyttöinen: PTT-toiminto. Mikrofoni pysyy aktiivisena niin kauan kuin mikrofonipainike on painettuna. Tämä on oletusasetus keskustelulaitteessa, jota käytetään ohitusmikrofonina. Paikan nimi: Liittää osallistujan valitun nimiseen paikkaan. Valitse paikan nimi pienen kolmion ja pudotusvalikon avulla. Näytön tekstirivi: Näyttää järjestelmässä näkyvän tekstin tai nimen. Näytön tekstirivi määritetään kohdassa Määritys > Huoneet. Katso Huoneet, Sivu 54. Huomautus! Älä liitä osallistujaa kokoussovelluksen paikkaan, koska se voisi aiheuttaa hämmennystä. Kokoussovelluksessa on sisäänkirjautumisnäyttö, jonka avulla käyttäjän pitäisi kirjautua järjestelmään Esityslista Jokaisessa kokouksessa on esityslista, jossa voi olla useita kohtia. Voit lisätä tai poistaa kohtia muokkauskuvakkeilla. Voi muuttaa kohtien järjestystä nuolipainikkeilla. Voit kopioida esityslistan kopiointikuvakkeella. Kun haluat valmistella kohdan, valitse uusi kohta puurakenteesta ja määritä tarvittavat tiedot seuraavissa ohjeaiheissa kuvatulla tavalla: Esityslistan kohdan tiedot, Sivu 50 Osallistujaluettelo, Sivu 50 Puhujien odotuslista, Sivu 50 Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

50 50 fi Kokoussovellus DICENTIS Huomautus! Voit piilottaa ja näyttää esityslistaruudun ylärivin kohteet Aihe, Kuvaus, URL ja Keskusteluasetukset napsauttamalla jotakin niistä hiiren kakkospainikkeella ja valitsemalla haluamasi kohteen tai poistamalla sen valinnan. Katso myös Keskusteluprofiilit, Sivu Esityslistan kohdan tiedot Esityslistalle voi määrittää seuraavat tiedot: Aihe: Kirjoita sopiva aihe. Kuvaus: Kirjoita sopiva kuvaus. URL: Kirjoita sopiva URL-osoite kohdassa Tiedostojen (asiakirjojen, kuvien tai esitysten) lataaminen ja käyttö, Sivu 95 kuvatulla tavalla. Mahdollistaa asiakirjojen näyttämisen, kun multimedialaitteen sinistä Lisätietoja-linkkiä painetaan (vain DCNM-MMD2). Nämä asiakirjat voidaan tallentaa DcnmMeetingDocuments-verkkosivustoon asiakkaan verkkosivustoon. Keskusteluasetukset: Valitse haluamasi profiili avattavasta luettelosta. Napsauta tekstiä avattavassa luettelossa. Esityslistan kohdan keskusteluasetukset avautuvat. Tee haluamasi asetukset ja tallenna ne tarvittaessa uutena profiilina. Katso myös kohta Keskusteluprofiilit, Sivu 44. Huomautus! Koska keskusteluasetukset määritetään profiilissa, niistä tehdään paikallinen kopio, joka tallennetaan esityslistan kohtaan. Tämä tarkoittaa sitä, että kun esityslistan kohdalle on valittu profiili, esityslistan kohdan keskusteluasetukset eivät muutu profiilia muutettaessa Osallistujaluettelo Kaikki kokoukseen liitetyt osallistujat voi valita ja lisätä puhujien odotuslistaan. Lisää-painikkeella voit lisätä valitun osallistujan puhujien odotuslistaan. Voit kaventaa hakua täyttämällä hakuehdon Suodatustapa-kenttään, voit käyttää esimerkiksi osallistujien nimiä. Puhujien odotuslista Puhujien odotuslistan avulla voit asettaa järjestykseen osallistujat, joiden on tarkoitus puhua esityslistan kohdan aikana. Voit muuttaa järjestystä nuolipainikkeilla. Poista-painikkeella voit poistaa valitun osallistujan puhujien odotuslistasta. Kyseinen osallistuja on edelleen kokouksen osallistuja. Äänestysmenettely Kokoukseen voi lisätä äänestysmenettelyn, jossa voi olla yksi tai useita äänestyskierroksia. Voit lisätä äänestyskierroksen äänestysmenettelyyn seuraavasti: 1. Napsauta puurakenteessa Äänestysmenettely-kohtaa (vihreä valintamerkki). 2. Napsauta oikeanpuoleisessa ruudussa olevaa riviä V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

51 DICENTIS Kokoussovellus fi Sivun ylälaidassa: Luo sinisellä pluskuvakkeella tyhjä äänestyskierros (kaikki asetukset täytyy päivittää manuaalisesti). Poista valittu äänestyskierros sinisellä miinuskuvakkeella. Huomautus: Jos haluat poistaa useita äänestyskierroksia, valitse ne vaihtonäppäimellä ja hiiren napsautuksella ja napsauta sitten punaista rastia. Luo toisinnuskuvakkeella uusi äänestyskierros, joka perustuu valittuun äänestyskierrokseen. Muuta valittujen äänestyskierrosten järjestystä ylä- ja alanuolipainikkeilla. 4. Valmistele äänestyskierros valitsemalla se puurakenteesta ja määrittämällä tarvittavat tiedot kohdassa Äänestyskierroksen tiedot, Sivu 51 kuvatulla tavalla Äänestyskierroksen tiedot The following information can be defined for a voting round (voting functionality is only available on a multimedia device, DCNM-DE, and DCNM-DVT): Number: For entering the reference number of the voting round. Subject: For entering the subject of the voting round. Description: For entering a short description of the voting round. URL: Enter a suitable URL, as described in Tiedostojen (asiakirjojen, kuvien tai esitysten) lataaminen ja käyttö, Sivu 95. Enables documents stored on the DcnmMeetingDocuments website to be displayed when the blue More info hyperlink on the multimedia device is pressed (multimedia device only). Vote settings: Answer set: Drop down list with options for: For/Against For/Against/Abstain For/Against/Abstain/DNPV Yes/No Yes/No/Abstain Yes/No/Abstain/DNPV Huomautus! DNPV (Do Not Participate in the Vote). This option allows participants to indicate that they do not want to participate in the vote. Voting timer: For defining a time for a voting round. The voting time is displayed on the multimedia devices and in the voting screen of the Meeting application (DCNM-MMD2 only). The voting timer has radio buttons options for: No voting timer. When selected the voting timer is not used, and the voting timer Duration box is hidden. Keep voting round open when time is reached. When selected, the voting round is kept open when the voting time has expired. Participants can still cast or change their vote. The additional time is shown as a negative value. For example, if a voting time was set for 30 seconds (00:30), -00:30 will be displayed after one minute. Hold voting round when time is reached. When selected, the voting round is put on hold when the voting time has expired. The voting round can be resumed and put on hold as required. The additional time is shown as a negative value. Participants can still cast or change their vote. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

52 52 fi Kokoussovellus DICENTIS Close voting round when time is reached. When selected, the voting round is closed when the voting time has expired. Participants can no longer cast or change their votes. Voting must take place within the specified time. Duration. For entering a value for the voting timer. Use the up/down arrows to select the time in minutes and seconds. Type: Open voting with: For selecting one of the open voting options ( open voting is sometimes referred to as public voting ). When selected, data from the individual voting rounds is saved in xml files on the DICENTIS server. For more information see, Äänestystulostiedosto, Sivu 71. Total and individual interim results: During voting, the total interim results are displayed on the multimedia devices and the Meeting application. The total and individual results are available on the API while the voting round is open. Only total interim results: During voting, the total interim results are displayed on the multimedia devices and the Meeting application. The total results are available on the API while the voting round is open. Individual results are available when voting is on hold or closed. No interim results: During voting, only the cast vote of each participant is displayed on their multimedia device. The interim results (individual and total) are not displayed on the multimedia devices, the Meeting application, or the API. Individual and total results are available on the API when the voting round is on hold or closed. Prevent influencing (no interim results and cast vote is hidden). When selected, the cast vote is hidden. When the voting round is open, interim and total results are not displayed on the multimedia devices, Meeting application, or API. Total and individual results are saved on the DICENTIS server. When the voting round is on hold or closed: the total results are displayed on the multimedia devices and the Meeting application. individual results are available via the API when the voting round is on hold or closed. Secret ballot: When selected, the cast vote is hidden. Individual results are not displayed on the multimedia devices, Meeting application, or API, and cannot be retrieved from the DICENTIS server or via the API. Only total interim results. When selected, the total interim results are displayed on the multimedia devices and the Meeting application. No interim results. When selected, the total results are only displayed when voting is on hold or closed. 100% setting: This setting determines the way the votes are counted (what makes up the 100%) in the meeting results in the Meeting application, the meeting log, the voting results XML file, the synoptic layout, and the.net and Conference API. Requires DCNM-LVPM license. Authorized for voting. 100% are all people who are authorized to vote and who have been assigned to the meeting (regardless whether they are present or not). Whether they are actually voting or not is irrelevant. Authorized for voting and present in the meeting (attendance). 100% are all people who are authorized to vote and who are present in the meeting. Present button. When selected, participants have to press the Present button, before they can vote. 100% are all people who have pressed the Present button. They do not actually have to have voted, having pressed the Present button is sufficient. The Present button can be enabled for the basic voting settings (when there is no active meeting), or during ad hoc voting (a voting run during a meeting). Cast votes. Only the votes of people who have cast their votes are counted in the voting results V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

53 DICENTIS Kokoussovellus fi 53 Save settings as default button: Saves the Vote settings of the selected voting round as the default for creating a new voting round. Huomautus! The Save settings as default feature can be helpful if you want to create multiple voting rounds that have the same Vote settings. Use the button like this: Select the voting round you want to reuse, by clicking the green icon in the tree. Click the Save settings as default button. Click Voting script, and then use the plus icon to create a new voting round with your favorite settings. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

54 54 fi Kokoussovellus DICENTIS 6.4 Määritys Määritystoiminnon avulla voit muokata järjestelmän asetuksia. Käynnistä toiminto valitsemalla päänäytössä Määritys. Näkyviin tulee Määritys-näyttö. Voit siirtyä tässä näytössä vasemmanpuoleisen ruudun puurakenteen avulla. Avaa puurakenteen kohteet napsauttamalla pientä kolmiota. Määritys tarkoittaa käyttäjäryhmien lisäämistä käyttäjien tietojen lisäämistä, muokkaamista tai poistamista huoneiden määrittämistä. Edellytykset Kirjautuneella käyttäjällä tulee olla Järjestelmän asetusten määritys -käyttöoikeus Käyttäjäryhmät Voit määrittää käyttäjäryhmiä vain, jos sinulla on tarvittavat oikeudet. Voit luoda erilaisia käyttäjäryhmiä määrittämällä jokaiselle ryhmälle erilaisia käyttöoikeuksia. Käyttäjäryhmiä voivat olla esimerkiksi sihteerit tai pääkäyttäjät. Voit lisätä, poistaa tai kopioida käyttäjäryhmiä muokkauskuvakkeilla. Käyttöoikeudet: Käyttäjäryhmälle voi valita useita vaihtoehtoja. Todennus: Käyttäjäryhmäkohtainen Windows-todennus on valittavissa. Kun tämä on käytössä, käyttäjänimi ja salasana todennetaan Windowsin todennuspalvelimen tiedoista. Kun tämä ei ole käytössä, salasana tarkistetaan DICENTIS-kokoussovellukseen tallennetuista tiedoista. Kun Windows-todennus on käytössä, DICENTIS-palveluita suorittavalla tietokoneella ja MMD-laitteilla pitää olla Windowsin todennuspalvelimen käyttöoikeus. Käyttäjänimeen pitää liittää toimialue, kuten USA\Bill, jossa USA on toimialueen nimi ja Bill käyttäjän käyttäjänimi. Käyttäjät Voit lisätä käyttäjiä, joiden tulee kirjautua järjestelmään, valitsemalla puurakenteesta Käyttäjät. Tämä luettelo sisältää käyttäjät. Voit lisätä tai poistaa käyttäjiä muokkauskuvakkeilla. Voit määrittää kullekin käyttäjälle Yleistä- ja Suojaus-kenttien tiedot: Yleistä-kenttiin voi määrittää esimerkiksi nimen, tehtävänimikkeen ja maan. Suojaus-kenttien avulla annetaan henkilölle oikeus kirjautua kokoussovellukseen ja multimedialaitteisiin. Voit lisätä osallistujan kuvan napsauttamalla Vaihda. Valitse käyttäjälle näytettävä kuva ja napsauta sitten Avaa. Kuva tulee näkyviin Valitse luettelosta -sisäänkirjautumisnäyttöön, kokoukseen osallistuvien käyttäjien luettelossa oleviin tietoihin ja synoptiseen mikrofonin hallintaan, mikäli osallistuja on läsnä. Voit poistaa kuvan valitsemalla Poista kuva Huoneet Huoneet-kohta sisältää kaikki huoneeseen liittyvät asetukset. Voit muuttaa huoneen tietoja, jos sinulla on Järjestelmän asetusten määritys -käyttöoikeus V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

55 DICENTIS Kokoussovellus fi 55 Huoneen tiedot Automaattinen paikkojen määritys: Kun tämä vaihtoehto on valittu, järjestelmään liitetylle uudelle laitteelle määritetään automaattisesti paikka on määritetty paikkalisenssi, jos sellainen on käytettävissä. Kun olet määrittänyt järjestelmän, poista Automaattinen paikkojen määritys valintaruudun valinta. Näin voit käyttää järjestelmän lisäohjausmahdollisuuksia, kuten laitteiden vaihtoa ja paikkojen lisäämistä. Osallistujien laitteiden käyttöliittymän oletuskieli: Valitse kaikkien multimedialaitteiden käyttöliittymän kieli avattavasta valikosta. Tekstirivin määritelmä: Määrittää näytön tekstirivin. Aktivoi tekstirivi napsauttamalla Käytä-painiketta. Henkilön tai käyttäjän yleiskenttiin kirjoitetut tiedot (etunimi, sukunimi, toinen nimi, nimike, alue ja maa) voidaan lisätä tähän kirjoittamalla $ merkki suoraan kuvauksen eteen. Näytön tekstirivin määrityksen esimerkki: $Etunimi $Sukunimi $ToinenNimi $Nimike $Alue $Maa Voit halutessasi rajoittaa näytettävän kohteen merkkimääräksi 1 99 lisäämällä numeron suluissa kentän eteen. Numerot, jotka ovat pienempiä kuin 1 tai suurempia kuin 99, jäsennetään normaalitekstinä. Näytön tekstirivin sisällön täytyy sisältää vähintään yksi edellä esitetyistä kohteista. Jos järjestelmä ei hyväksy syötetietoa, kentän ympärille tulee punainen kehys. Kokouksen muistiinpanojen sijainti: Tässä määritetään kokouksen muistiinpanojen sijainti. Oletusasetuksen mukaan kokouksen muistiinpanot tallentuvat palvelintietokoneen hakemistoon C:\ProgramData\Bosch\DICENTIS\. Valitse toinen sijainti tarpeen mukaan painamalla Selaa-painiketta. Lisätietoja kokouksen muistiinpanoista on kohdassa Kokouksen jälkeen käytettävät työkalut, Sivu 70. Huomautus: Kokouksen muistiinpanojen oletussijainti näkyy vain, jos DCNM LMPMlisenssi on aktiivinen. HTTP-välityspalvelimet: Välityspalvelimen osoite: Välityspalvelinta suorittavan pääkoneen osoite (IP-osoite tai isäntäkoneen nimi). Välityspalvelimen portti: Välityspalvelinta suorittavan pääkoneen portin numero. Välityspalvelin kuuntelee työasemia tästä portista. Kuvapalvelimen tiedot: Kuvapalvelimen URL: Kuvapalvelinta suorittavan pääkoneen osoite (IP-osoite tai isäntäkoneen nimi). Tämä on oletusarvoisesti sama tietokone, johon DICENTISkokoussovellus on asennettu. Kuvapalvelin voidaan asentaa toiseen tietokoneeseen suorituskyky- tai tallennustilaongelmien välttämiseksi. Katso Kuvapalvelimen asentaminen toiseen tietokoneeseen, Sivu 94. Testaa kuvapalvelimen yhteys -painike: Tällä painikkeella voidaan testata, toimiiko kuvapalvelimen yhteys. Jos kokoonpano toimii oikein, näyttöön tulee viesti Onnistui. Tämä on erityisen hyödyllistä, jos kuvapalvelin on siirretty toiseen tietokoneeseen. Asiakkaan logo: Valitse näytettävä logo (esim. yrityksen logo) napsauttamalla Vaihdapainiketta multimedialaitteen kirjautumisnäytössä multimedialaitteen aloitusnäytössä multimedialaitteen kameranäkymässä, jos kameraa ei ole määritetty tai jos Näytä video laitteessa -vaihtoehtoa ei ole valittu kohdassa Valmistelu > Keskusteluprofiilit > Puhujan näyttöasetukset. Katso Kokoukset, Sivu 46. kokoussovelluksen aloitusnäytössä. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

56 56 fi Kokoussovellus DICENTIS Huomautus: Logokuvan suositeltava koko on x 600 pikseliä. Logokuvan kulmat kannattaa jättää tyhjiksi, sillä järjestelmä rajaa kuvan päädyistä 150 pikseliä, jotta se sopii kameranäkymään. Kuvaan kannattaa valita tumma (mieluusti musta) tausta, jotta tekstit ovat helposti luettavissa. Kuva skaalataan automaattisesti pystysuunnassa kameranäkymän ikkunaan sopivaksi (kuvan vasemmalta ja oikealta sivulta rajataan pois pieni osa), jos kuvan kuvasuhde ei ole vastaava kuin x 600 pikseliä. Esityksen lähde: Oletus (DcnBeamer): käytä DcnBeamer-sovellusta esityksen oletuslähteenä. Kopioi DcnBeamer-hakemisto USB-asemaan ja suorita se siitä etätietokoneessa. Huomautus! Tiedostoa DcnBeamer.bat suorittavan tietokoneen vaakasuuntainen tarkkuus pitää voida jakaa kahdeksalla. Muussa tapauksessa kuva saattaa näkyä vääristyneenä multimedialaitteessa ja kokoussovelluksessa. H.264-virta: Syötä käyttämäsi H.264-esityksen lähteen URL-osoite. Ohjeita on esityksen lähteen käyttöohjeissa (esimerkiksi. RTSP://<HD-konferenssidomekameran IP-osoite>). H.264-virta pakataan RTP-virtaan (katso Se voidaan määrittää seuraavasti: - suora RTP-virta (yksilähetys ja monilähetys) - RTP-virta RTSP-palvelimesta (yksilähetys ja monilähetys). H.264-virran asetukset: 720p25 tai 720p30. kohdebittinopeus 2 Mb/s enimmäisbittinopeus 2,5 Mb/s kuvasarjapituus 15 (myös I-kuvan etäisyys) ei B-kuvia, vain I- ja P-kuvia V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

57 DICENTIS Kokoussovellus fi Ääniasetukset Äänet: Lataa ja poista mukautetut Kutsu- ja Prioriteetti-äänet Aseta- ja Poistapainikkeilla. Äänitiedoston määritykset: PCM-muoto 16 bittiä/näyte 48 khz:n näytteenottotaajuus mono tiedostokoko korkeintaan 700 kt. Kuulokkeissa kuuluvat äänet: Kun tämä on valittu, äänet lähetetään osallistujien ja tulkkien kuulokkeisiin. Pois käytöstä oletuksena. Mikrofoni: Näyttää mikrofonien signaalin, kun niihin puhutaan. Järjestelmä: Pääsäädin: Äänenvoimakkuuden pääsäädin, joka ohjaa laitteiden kaiuttimien ja äänentoistojärjestelmän äänenvoimakkuutta. Kaiuttimet: Määrittää laitteiden kaiutinten äänenvoimakkuuden desibeleinä (db). Äänentoisto: Määrittää äänentoistojärjestelmän äänenvoimakkuuden. Vaihda taajuuskorjain: Määrittää laitteiden kaiuttimien ja äänentoistojärjestelmän äänenvoimakkuuden taajuuskorjaimen. Linjatulo/-lähtö: Tulo 1: Asettaa linjatulon 1 herkkyyden. Lähtö 1: Asettaa linjalähdön 1 herkkyyden. Ympäröivä: Määrittää, että ympäröivä ääni on päällä (On) tai pois (Off) linjatulossa 1: On (oletusasetus): Tuloon 1 kytketty ääni reititetään osallistujan kuulokkeisiin ja tallentimen lähtöön vain, kun aktiivista mikrofonia ei ole. Off: Tuloon 1 kytketty ääni reititetään aina osallistujan kaiuttimiin, osallistujan kuulokkeisiin ja äänentoistolaitteiden lähtöön. Tulo 2: Asettaa linjatulon 2 herkkyyden. Lähtö 2: Asettaa linjalähdön 2 herkkyyden. Tulon 2 / lähdön 2 valintavalikko: Määrittää linjatulon 2 ja linjalähdön 2 tilan. Napsauta avattavan valikon nuolta ja valitse jokin seuraavista: Kaiuttimet: Kun tämä vaihtoehto on valittuna, osallistujien kaiuttimista tuleva ääni voidaan vahvistaa ulkoisella järjestelmällä. Tallennin (puhujan tulkkaus): Kun tämä vaihtoehto on valittuna, ääni voidaan tallentaa. Mix-minus: Tämä asetus estää akustisen kierron, kun kaksi järjestelmää on kytketty toisiinsa esimerkiksi puhelinkytkimen välityksellä. Väliinkytkentä: Kun tämä asetus on valittuna, ulkoinen järjestelmä voi käsitellä ääntä tai tehdä sille taajuuskorjauksia. Käsittelemätön: Kun tämä asetus on valittuna, vastaanottaa/lähettää käsittelemätöntä ääntä tulosta 2 / lähdöstä 2. Lisätietoja on kohdassa Äänen reititysasetukset. Dante-tulo/-lähtö: Tulo 1: Asettaa Dante TM - / OMNEO -tulon 1 herkkyyden. Lähtö 1: Asettaa Dante TM - / OMNEO -lähdön 1 herkkyyden. Ympäröivä: Määrittää, että ympäröivä ääni on päällä (ON) tai pois (OFF) Dante TM / OMNEO -tulossa 1: ON (oletusasetus): Tuloon 1 kytketty ääni reititetään osallistujan kuulokkeisiin ja Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

58 58 fi Kokoussovellus DICENTIS tallentimen lähtöön vain, kun aktiivista mikrofonia ei ole. OFF: Tuloon 1 kytketty ääni reititetään aina osallistujan kaiuttimiin, osallistujan kuulokkeisiin ja äänentoistolaitteiden lähtöön. Tulo 2: Asettaa Dante TM - / OMNEO -tulon 2 herkkyyden. Lähtö 2: Asettaa Dante TM - / OMNEO -lähdön 2 herkkyyden. Tulon 2 / lähdön 2 valintavalikko: Määrittää Dante TM / OMNEO -tulon 2 ja Dante TM / OMNEO -lähdön 2 tilan. Napsauta avattavan valikon nuolta ja valitse jokin seuraavista: Kaiuttimet: Kun tämä vaihtoehto on valittuna, osallistujien kaiuttimista tuleva ääni voidaan vahvistaa ulkoisella järjestelmällä. Tallennin (puhujan tulkkaus): Kun tämä vaihtoehto on valittuna, ääni voidaan tallentaa. Mix-minus: Tämä asetus estää akustisen kierron, kun kaksi järjestelmää on kytketty toisiinsa esimerkiksi puhelinkytkimen välityksellä. Väliinkytkentä: Kun tämä asetus on valittuna, ulkoinen järjestelmä voi käsitellä ääntä tai tehdä sille taajuuskorjauksia. Käsittelemätön: Kun tämä asetus on valittuna, vastaanottaa/lähettää käsittelemätöntä ääntä (kuivasignaalia) tulosta 2 / lähdöstä 2. Lisätietoja on kohdassa Äänen reititysasetukset. Dante TM -yhteensopivien laitteiden määritys DICENTIS-konferenssijärjestelmä tukee integrointia kolmannen osapuolen Dante TM - yhteensopiviin laitteisiin (kuten kannettavaan tietokoneeseen). Dante-tulojen ja -lähtöjen reitityksen määritys DICENTIS-konferenssijärjestelmän Dante-tuloihin ja -lähtöihin tehdään Audinaten Dante-ohjaimessa, jonka voi ladata Audinaten sivustosta. Huomautus: Virtuaalinen Dante-laite on käynnissä DICENTIS-konferenssijärjestelmän palvelimessa Dante-toiminnallisuuden saavuttamiseksi. Vain yksi Dante-laite voi olla aktiivisena tietokoneessa. Siksi ei ole mahdollista asentaa mitään muuta Dante-laitetta DICENTISkonferenssijärjestelmän palvelimeen. Huomautus: Dante-ohjainta voi olla käynnissä mistä tahansa verkon tietokoneessa. Se toimii reittinä Dante-tuloihin ja -lähtöihin Dante-yhteensopivien laitteiden välillä. 1. Avaa Dante-ohjaimen verkkonäkymä. 2. Uudet APS:n Dante-laitteet näkyvät näytössä: Dante-vastaanottimet: DICENTIS <isäntänimi palvelin> Dante-tulo 1 Dante-tulo 2 Dante-lähettimet: DICENTIS <isäntänimi palvelin> Dante-lähtö 1 Dante-lähtö 2 Myös kaikki muut verkossa näkyvät laitteet näkyvät näytössä. Seuraavaksi lähettimistä pitää luoda monilähetysvirrat, joita DICENTIS-konferenssijärjestelmä käyttää: 1. Avaa Laitetiedot-näkymä näppäinyhdistelmällä Ctrl-D. 2. Valitse laite, jonka haluat määrittää DICENTIS-järjestelmään. 3. Siirry Lähetys-välilehdelle. 4. Luo monilähetysvirta näppäinyhdistelmällä Ctrl-M V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

59 DICENTIS Kokoussovellus fi 59 Varmista, että valitset monilähetysvirralle vain yhden kanavan. 5. Kun monilähetysvirrat on luotu, palaa Dante-ohjaimen verkkonäkymään luomaan halutut yhteydet. Kaikissa onnistuneissa yhteyksissä näkyy valintamerkki. Lisätietoja Danten määrittämisestä on Dante-ohjaimen käyttöoppaassa. Akustinen kierto: Ei akustisen kierron vaimennusta (AFS): Pois käytöstä, asettaa AFS-toiminnon pois käytöstä. Luonnollinen puheen akustisen kierron vaimennus: Kytkee AFS-toiminnon käyttöön ja valitsee puheelle luonnollisen algoritmin. Akustisen kierron vaimennuksen enimmäistaso: Kytkee AFS-toiminnon käyttöön ja valitsee puheelle enimmäistason algoritmin, joka vähentää akustista kiertoa korkeilla äänenvoimakkuustasoilla. Huomautus: Korkeilla äänenvoimakkuustasoilla saattaa esiintyä äänihäiriöitä. Kaiutin on käytössä, kun mikrofoni on käytössä: Käynnistää laitteen kaiuttimen, kun mikrofoni otetaan käyttöön. Kuulokkeiden äänenvoimakkuuden vaimennus puhuttaessa x db: x voidaan määrittää tekstiruudun tai liukusäätimen avulla. X:n säätöalue on 0 12 db. Vaimentaa kuulokkeiden äänenvoimakkuutta, kun mikrofoni on käytössä. Vaimennus: Kun tämä vaihtoehto on valittu, mykistää linjatulon tai -lähdön tai Dante-tulon tai -lähdön. Tulo 1 / Lähtö 1 ja Tulo 2 / Lähtö 2 ohjataan erillisillä mykistyspainikkeilla. Testiääni: Testaa järjestelmän äänet. Valitse joko Off, 1 khz tai Pyyhkäisy. Huomautus: Kun Testiääni-vaihtoehto valitaan, Testiääni-valintaruutu tulee näkyviin Järjestelmä- ja Linjatulo/-lähtö -kenttiin. Yliohjausvara: Kun valintana on Käsittelemätön, Linja 2- ja Dante 2 -lähtöihin voidaan asettaa yliohjausvara. Säätöalue on 3 30 db. Yliohjausvara on puskuri, jolla voit huolehtia hetkellisistä huipuista tai voimakkaista äänistä ennen kuin ääni leikkautuu. Katso myös Äänen reititysasetukset, Sivu 60 Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

60 60 fi Kokoussovellus DICENTIS Äänen reititysasetukset Äänen reititykseen on käytettävissä seuraavat vaihtoehdot: Kaiuttimet: Käytä tätä tilaa, jos haluat äänen virtakytkimen äänilähdön 2 lähettävän signaalin, joka voidaan yhdistää ulkoiseen yleisäänentoistojärjestelmään. Äänen virtakytkin asettaa äänenvoimakkuuden tason äänen taajuuskorjauksen. Äänen virtakytkimen äänitulon 2 signaali lisätään puhujan signaaliin. Tallennin (puhujan tulkkaus): Tämä on äänen siirrännän oletusreititystila. Käytä tätä tilaa, jos haluat äänen virtakytkimen äänilähdön 2 lähettävän signaalin, joka voidaan yhdistää ulkoiseen äänitallentimeen. Äänen virtakytkin ei vaikuta signaalin äänenvoimakkuuteen. Äänen virtakytkimen äänitulon 2 signaali lisätään puhujan signaaliin. Mix minus: Tämä tila estää akustisen kierron, kun kaksi järjestelmää on yhdistetty toisiinsa esimerkiksi puhelinkytkimen avulla äänitulon ja lähdön 2 kautta. Väliinkytkentä: Tämän tilan avulla voit määrittää äänen virtakytkimen äänilähdön 2 ja äänitulon 2 niin, että voidaan lisätä ulkoisista äänilähteistä tulevia signaaleja. Esimerkki: Ulkoinen mikseri kytketään äänen virtakytkimen äänilähdön 2 ja äänitulon 2 väliin. Käsittelemätön: Tämän tilan avulla voit vastaanottaa ja lähettää käsittelemätöntä ääntä (kuivasignaalia) äänen virtakytkimen tuloon 2 ja lähtöön 2. Seuraavassa kuvassa esitetään nämä asetukset kaaviomuodossa: Kuva 6.5: Äänen reititysasetukset V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

61 DICENTIS Kokoussovellus fi Kameran asetukset Kamera-asetukset-sivulla teknikko voi määrittää tai päivittää kameran asetukset helposti ja nopeasti. Tilasarake ilmaisee, onko kamera kytkettynä (punainen risti tai sininen valintamerkki). Tämän avulla teknikot voivat tehdä tarvittaessa korjauksia. Kamerat, joita ei enää käytetä, merkitään punaisella ristillä, jolloin ne on helppo poistaa käyttäen miinusmerkkiä (-). Kameran nimi voidaan vaihtaa loogiseksi ja helposti löydettäväksi nimeksi. Kameran verkkosivustolle päästään nopeasti linkkiä napsauttamalla. Kameran tyyppi tunnistetaan ja näytetään automaattisesti. Kameran asetukset ovat käytettävissä vain, jos ohjelmistolisenssi DCNM LCC on asennettu. Ennen kokousta teknikko voi määrittää kameran: 1. Lisätä kameran kameraluetteloon. 2. Määrittää, mihin SDI-tuloon se yhdistetään XML-asetustiedostossa katso Määritystoimet, Sivu 76. SDI:n avulla on mahdollista dynaamisesti kytkeä HD SDI-videosignaalit MMDlaitteessa tai kokoussovelluksessa. 3. Tarvittaessa määrittää kameran H.264-videovirran. Tämä voi tarvittaessa olla ulkoinen H. 264-lähetin. 4. Kun kameran esivalinnat (esiasetukset) on määritetty, teknikko voi: valita esivalinnan panoroida, kallistaa ja zoomata kameraa kohdistaa lähelle tai kauas tallentaa esiasetukset. Kokouksen aikana: 1. Järjestelmä ohjaa kameraa tallennettujen esiasetusten mukaan. 2. Käyttäjä voi ohjata kameraa PTZ-ohjauksella (panoroi, kallista, zoomaa) kokoussovelluksessa sekä muokata ja tallentaa esiasetuksia. PTZ-ohjauksen saa näyttöön valitsemalla kokoussovellusnäytön oikeasta alakulmasta Kameran asetukset Yleiskuvaus: Määrittää yleiskamerana käytettävän kameran. Järjestelmä tukee seuraavia videovaihtoehtoja: Bosch Onvif (yhteensopivat ) kamerat. Panasonic SDI/IP -kamerat, joissa on HD Integrated Camera Interface Specifications - määrityksen version 1.06 mukainen tuki. Panasonicin H.264-virran kameroita ei tueta. Tarvitaan ulkoinen H.264-lähetin, jos H.264-virtaa halutaan näyttää multimedialaitteissa. Jos videovirtaa on tarve näyttää vain kokoussovelluksessa, Panasonic-kameran H.264- virtaa voidaan käyttää (esim. rtsp://<ipaddress>/mediainput/h264/stream_2). Sonyn SDI/IP-kamerat, joissa on CGI-komentojen tuki Sonyn standardien mukaisesti Kuva 2 (RCTG001, Sonyn tukema RTSP-virtautustoiminto). Toista Sony-kameroiden H.264-virtaa voidaan multimedialaitteisiin ja kokoussovellukseen. Lisäksi on mahdollista käyttää ulkoista lähetintä lähettämään SDI-virtaa multimedialaitteille ja kokoussovellukseen. Huomautus: Sonyn kamera pitää sijoittaa erilliseen VLAN-verkkoon, jotta vältetään ongelmat monilähetyksessä. Määritä H.264 oikein, jotta se näkyy oikealla tavalla: Kuvakoodekki 2 H.264 Kuvakoko x 576 Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

62 62 fi Kokoussovellus DICENTIS Kuva 2 Kuvanopeus 2 I-kuvan väli 2 H264-profiili 2 Pakkaussuhdetila 2 25 fps 5 s Päälaite VBR Kuvanlaatu 2 6 Enimmäisbittinopeuden raja 2 Kyllä Kb/s enintään 2500 Tietovirta rtsp://<ip address>/video2 Ulkoiset videovirrat. Katso tietyt videokameratyypit kohdasta Järjestelmän yleiskatsaus, Sivu 13. Huomautus! Varmista, että Bosch Onvif -kameran laiteohjelmisto on versio 5.80 tai uudempi ja että siinä on seuraavat asetukset: - H aseta HD-konferenssidomekameran päätaajuus Hz:n välille viiveen vähentämiseksi (Asetukset/Lisäasetukset/Kamera/Asennusvalikko) - 720p50 tai 720p60 - kohdebittinopeus 2 Mb/s - enimmäisbittinopeus 2,5 Mb/s - kuvasarjapituus (GOP) 15 (myös I-kuvan etäisyys) - ei B-kuvia, vain I- ja P-kuvia. Lisää: Lisää uusi kamera napsauttamalla plusmerkkiä. Bosch Onvif -kamerat tunnistetaan automaattisesti, mutta Panasonic- ja Sony-kamerat pitää lisätä manuaalisesti. Anna verkossa olevan kameran IP-osoite tai isäntänimi. Kun kameran asetukset on tallennettu, voit siirtyä kameran verkkosivustolle napsauttamalla kameran yleisnäkymänäytössä olevaa sinistä linkkiä (mahdollistaa kameran helpon määrityksen). Anna kameran käyttäjänimi ja kameran käyttäjäsalasana. Sonyn kameroissa käyttäjänimi ja salasana ovat oletuksena admin admin ja Panasonicin kameroissa admin tämän oppaan kirjoitushetkellä. Anna H.264-videovirta. H.264-kuvaa voi näyttää MMD-laitteessa ja kokoussovelluksessa. Jos kuvaa näytetään vain kokoussovelluksessa, kameran H.264- virtaa voi käyttää. Jos virtaa näytetään myös MMD-laitteessa, suositellaan käytettäväksi Epiphan-lähetintä (ulkoinen H.264). Valitse Ohjausprotokolla. <Panasonic> tai <Sony>, Panasonic- tai Sony-kameroille. Valitse <Tuntematon>, jos haluat lisätä ulkoisen videovirran. Poista: Napsauta miinusmerkkiä poistaaksesi kamerat, joita ei enää käytetä. Poistetut kamerat poistetaan myös HD-SDI-videokytkimen määritystiedostosta, jotta sen ylläpitäminen on helpompaa V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

63 DICENTIS Kokoussovellus fi 63 Kameran nimi: Tämä on yhdistetyn kameran oletusnimi. Kaksoisnapsauta kameran nimeä Kameran nimi -sarakkeessa näytön oikeassa reunassa, niin voit vaihtaa sen loogiseksi nimeksi (esim. oikea-sivu tai etu). Se helpottaa kameran tunnistusta, kun kamera määritetään tiettyyn paikkaan Paikat ja laitteet -sivulla. Katso Istumapaikat ja laitteet, Sivu 63. Tyyppi: Tämä on yhdistetyn kameran tyyppi (esim. PTZ Pan Tilt Zoom). Lisävideovirtojen määritys DICENTIS-järjestelmä tunnistaa Bosch Onvif (yhteensopivat) -kamerat, joiden avulla aktiivinen puhuja voidaan näyttää multimedialaitteessa. Järjestelmään voidaan kuitenkin määrittää muita videotuloratkaisuja ja jopa HD-kameroita, jotka muuntavat videokuvansa lähettimien avulla. Näin DICENTIS-järjestelmä voi tunnistaa ne samalla tavalla kuin tuetut kamerat. Videovirtojen on oltava järjestelmän standardien (esim. RTSP (Real-Time Streaming Protocol)) mukaisia. H.264-virta (tietotyyppi/koodekki) pakataan RTP-virtana. Lisätietoja on osoitteessa Virta voidaan määrittää suorana RTP-virtana (yksilähetys ja monilähetys) RTSP-palvelimen lähettämänä RTP-virtana (yksilähetys ja monilähetys). H.264-virran asetukset ovat: - aseta HD-konferenssidomekameran päätaajuus Hz:n välille viiveen vähentämiseksi (Asetukset/Lisäasetukset/Kamera/Asennusvalikko) 720p50 tai 720p60 kohdebittinopeus 2 Mb/s enimmäisbittinopeus 2,5 Mb/s kuvasarjapituus (GOP) 15 (myös I-kuvan etäisyys) ei B-kuvia, vain I- ja P-kuvia. Katso myös Järjestelmän yleiskatsaus, Sivu Istumapaikat ja laitteet Tässä näytössä määritetään istumapaikat laitteille ja poistetaan laitteiden istumapaikkamääritykset. Jos Automaattinen paikkojen määritys valintaruutu on valittu Huoneet-välilehdessä, järjestelmään liitetylle uudelle laitteelle määritetään automaattisesti paikka ja lisenssi, jos sellainen on. Älä valitse Huoneet-lehden Automaattinen paikkojen määritys valintaruutua, jos haluat tehdä paikkamääritykset ja niiden poistot manuaalisesti. Määritä laitteet ja poista niiden märitykset Yhdistä laite paikkaan- ja Poista paikan laitteiden määritykset painikkeilla. Nämä painikkeet ja niihin liittyvät toiminnot kuvataan seuraavissa osissa: Istumajärjestys-ruutu Määritystila, valitaan laitteessa valintaruutu: Tätä käytetään multimedialaitteiden paikantamiseen. Kun tämä valintaruutu on valittu, Valitse laite painike näkyy kaikissa multimedialaitteissa. Tämän painikkeen valinta kytkee mikrofonin merkkivalon päälle Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

64 64 fi Kokoussovellus DICENTIS näyttää vihreän valintamerkin Valitse-sarakkeessa paikan ja laitteen nimen vieressä. Tästä toiminnosta on hyötyä erityisesti silloin, kun haluat etsiä istumapaikat suuressa kokoushuoneessa. Huomautus! Kun Määritystila on aktiivisena, laitteita ei voida käyttää keskusteluun. Mikrofonin painikkeen painaminen auttaa paikantamaan laitteen. Jos synoptista hallintaa käytetään ja Määritystila (valitaan laitteessa) -valintaruutu on valittuna: Mikrofonin merkkivalo laitteessa palaa, kun kuvaketta siirretään synoptisessa asettelussa. Se helpottaa laitteen tunnistusta huoneessa määrityksen aikana. Kun laitteen Valitse laite -painike valitaan, synoptisessa asettelussa näkyvä kuvake muuttuu punaiseksi. Kun laitteen Mikrofoni-painike valitaan, synoptisessa asettelussa näkyvä kuvake muuttuu punaiseksi. Huomautus: Tämä toiminto on käytettävissä vain, kun kokous ei ole käynnissä, koska muuten tämä häiritsisi kokousta. Katso myös kohta Määritystoimet, Sivu 79. Nimeä paikat uudelleen -valintaruutu: Mahdollistaa paikkojen loogisen nimeämisen (esim. Rivi 1, Paikka 1). Kun Määritystila on aktiivinen ja tämä valintaruutu on valittuna, voit syöttää ensimmäisen valitun paikan nimen. Syötetty nimi annetaan laitteelle/paikalle, jonka Valitse laite- tai mikrofonipainiketta painetaan ensimmäisenä. Numero kasvaa yhdellä jokaista peräkkäistä laitetta kohden. Jos paikan nimessä on vain tekstiä, arvo ei kasva. Huomautus! Kun paikat on nimetty uudelleen, poista määritystilan valinta, jotta keskustelulaitteet palaavat tavalliseen käyttötilaan. Kokousta ei voi aktivoida, kun määritystila on käytössä. Vastaavasti määritystilaa ei voi aktivoida, kun kokous on meneillään. Valitse: Käytetään määritettyjen keskustelulaitteiden paikantamiseen. Valitse rivi napsauttamalla sitä (rivi näkyy sinisellä korostettuna). Napsauta Valitseosoitinta ja pidä hiiren painiketta painettuna. Paikan ja laitteen nimen viereen tulee sininen valintamerkki. Valittu laite ilmaistaan myös alemmassa ruudussa. Jotta multimedialaitteelle määritetyn paikan sijainti löytyy helposti, laitteen näyttö vilkkuu aina, kun hiiren painiketta painetaan. Nimi: Tämä on paikan nimi. Valitse tämä kenttä kaksoisnapsauttamalla sitä. Voit sitten kirjoittaa paikalle uuden nimen. Tila: Näyttää paikkoihin määritettyjen multimedialaitteiden tilat: Sininen valintamerkki: Laite on määritetty paikkaan. Punainen rasti: Laitteen paikkamääritys on poistettu. Laitteet: Tässä näkyy liitettyjen laitteiden luettelo: Keskustele-valintaruutu: Tällä voit asettaa paikkojen keskusteluoikeudet. Kokouksen hallinta -valintaruutu: Tällä voit asettaa paikkojen kokouksenhallintaoikeudet. Prioriteetti-valintaruutu: Tällä voit asettaa paikkojen prioriteettioikeudet V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

65 DICENTIS Kokoussovellus fi 65 VIS-tyyppi (Very Important Seat, erittäin tärkeä paikka): Tässä avattavassa luettelossa määritetään paikalle mikrofonin tilasta ja avointen mikrofonien määrästä riippumattomia ylimääräisiä mikrofonivaltuutuksia: Ei mitään: VIP-asetuksia ei ole valittu. Painikekäyttöinen: Painikkeen valinta aktivoi mikrofonin. Tämä on kokouksen puheenjohtajan oletusasetus. PTT-käyttöinen: PTT-toiminto. Aktivoi mikrofoni painamalla painiketta ja pitämällä sitä painettuna. Tämä asetus on oletuksena ohitusmikrofonissa. Äänestys: Jos DCNM LSVT on käytettävissä, lisensoiduille istumapaikoille voidaan määrittää äänestystoiminto (DCNM-MMD2, DCNM-DE, DCNM-DVT, kokoussovellus, synoptinen sovellus and API). Vapaat ja käytettävissä olevat lisenssit on numeroitu äänestyssarakkeen otsikossa. Kun tämä asetus on valittuna, vapaiden äänestyslisenssien määrä vähenee äänestysistuntoja voidaan hallita ja ohjata (DCNM-MMD2, kokoussovellus ja API) lisensoiduilla DICENTIS laitteilla voi äänestää koskettamalla laitteen näytössä olevia värikoodattuja painikkeita äänestystulokset näytetään automaattisesti värikoodattuina pylväskuvaajina konferenssilaitteiden näytöissä (vain kokoussovellus, multimedialaitteet ja DCNM-DE, synoptinen sovellus ja API). Huomautus: Äänestyksen hallinta aktiivisessa kokouksessa edellyttää Kokouksen hallinta -käyttöoikeutta. Tunnistus: Jos DCNM LSID on käytettävissä, osallistujien kirjautumiseen käytettävät tunnistustiedot voidaan määrittää lisensoiduille paikoille tai multimedialaitteille (vain multimedialaitteet, DCNM-DE, DCNM-DSL ja DCNM-DVT). Vapaat ja käytettävissä olevat lisenssit on numeroitu tunnistussarakkeen otsikossa. Kun tämä vaihtoehto valitaan, vapaiden tunnistuslisenssien määrä vähenee istumajärjestys voi olla vapaa tai määrätty osallistujan tervetulonäyttö (jossa ovat esimerkiksi osallistujan tunnistetiedot) näkyy multimedialaitteen näytössä (vain multimedialaitteet ja DCNM-DE) kokouksen osallistujien kirjautumisnäyttö voidaan näyttää multimedialaitteiden näytössä (vain multimedialaitteet ja DCNM-DE) käyttäjän sisäänkirjautumistiedot voidaan pyytää ja syöttää multimedialaitteissa (vain multimedialaitteet). kokouksiin ja äänestyskierroksille osallistumisen rekisteröinti on käytössä, kun kokoukselle on määritetty tunnistautumistapa paikkoihin voi yhdistää myös kameran ja sen esiasetukset, jos DCNM LCC on käytettävissä. Kielivalinta-valintaruutu: Jos DCNM LSSL on käytettävissä, lisensoituihin paikkoihin voidaan määrittää kielivalintatoiminto (vain multimedialaitteet, DCNM-DE ja DCNM-DSL). Sen avulla käyttäjät voivat valita tulkkauskielen laitteessa. Vapaat ja käytettävissä olevat lisenssit on numeroitu äänestyssarakkeen otsikossa. Kamera: Tästä avattavasta luettelosta valitaan kamera. Kameran nimi voidaan vaihtaa Kameran asetukset -kohdassa. Katso Kameran asetukset, Sivu 61. Esiasetus: Määrittää yleiskuvassa käytettävän esiasetuksen. Jos yleiskuvaan valittu kamera ei tule esiasetuksia, tämä kenttä ei ole näkyvissä. Poista paikan laitteiden määritykset painike: Poistaa valitun laitteen määrityksen istumapaikasta. Voit käyttää painiketta näin: Napsauta Laitteet-sarakkeessa laitetta, jonka määrityksen haluat poistaa (rivi näkyy sinisellä korostettuna). Napsauta Poista paikan laitteiden Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

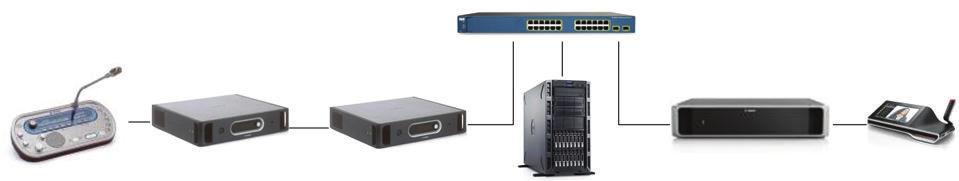

66 66 fi Kokoussovellus DICENTIS määritykset painiketta. Tila-sarakkeessa näkyy punainen kuvake, joka ilmaisee, että laitteen määritys on poistettu. Poistetun laitteen tiedot näkyvät Määrittämättömät laitteet ikkunassa. Poista tyhjät paikat painike: Poistaa tyhjät paikkarivit. Tyhjä paikkarivi syntyy, kun laitteen määritys poistetaan paikasta edellä kuvatulla tavalla. Painikkeen napsautus poistaa useita paikkarivejä kerralla. Luo tyhjä paikka painike: Luo uuden rivin, jolla voit määrittää laitteen paikkaan. Määrittämättömät laitteet ruutu Valitse: Käytetään määrittämättömien multimedialaitteiden paikantamiseen. Käytä painiketta näin: Valitse rivi napsauttamalla sitä (rivi näkyy sinisellä korostettuna). Napsauta Valitse-valintaruutua ja pidä hiiren painiketta painettuna. Paikan ja laitteen nimen viereen tulee vihreä valintamerkki. Jotta multimedialaite löytyy helposti, laitteen näyttö vilkkuu aina, kun hiiren painiketta painetaan. Nimi: Asennetun osan nimi, esimerkiksi EINZ1315-MeetingApplication, MMD MultimediaDevice. Tyyppi: Laitteen tyyppi, esimerkiksi MultimediaDevice. Sarja: Laitteen sarjanumero, esimerkiksi Versio: Laitteen laiteohjelmiston versio, esimerkiksi Yhdistä laite paikkaan painike: Määrittää valitun laitteen paikkaan. Käytä tätä painiketta, kun haluat korvata aiemmin määritetyn laitteen (esimerkiksi viallisen laitteen). Käytä painiketta näin: Valitse rivi napsauttamalla sitä (riviä näkyy sinisellä korostettuna). Napsauta Istumajärjestys-ruudussa paikkaa, johon haluat määrittää laitteen. Napsauta Määrittämättömät laitteet ruudun Yhdistä laite paikkaan painiketta. Luo paikka laitteesta painike: Luo Istumajärjestys-ruutuun uuden paikkarivin, jossa valittu laite on määritetty paikkaan. Käytä tätä painiketta, kun haluat luoda nopeasti uusia paikkoja, joihin on automaattisesti määritetty laitteet. Valitse rivi napsauttamalla sitä (rivi näkyy sinisellä korostettuna). Napsauta Luo paikka laitteesta painiketta. Laite ja uusi paikka tulevat näkyviin Istumajärjestys-ruutuun. Alempi yleiskuvausruutu Tässä ruudussa on yleiskuvaus kaikista asennetuista osista, kuten multimedialaitteista, (äänen) virtakytkimistä, videokytkimestä, kokoussovelluksista sekä kameroista, ja näyttää niiden versiot ja tilat. Siinä voidaan ottaa virrankatkaisutoiminto ja äänenvoimakkuuden säätö käyttöön, ja siitä on hyötyä myös vianmäärityksessä. Valitse: Käytetään multimedialaitteiden paikantamiseen. Nimi: Asennetun osan nimi, esimerkiksi EINZ1315-MeetingApplication, MMD MultimediaDevice. Tyyppi: Osan tyyppi. Tila: Osan toimintatila. Sarjanumero: Osan sarjanumero. Versio: Osan laiteohjelmiston version. Virrankatkaisu käytettävissä -valintaruutu: Kun tämä on valittu, laite voi katkaista järjestelmästä virran (DCNM-MMD2, kokoussovellus, synoptinen sovellus ja API). Äänenvoimakkuuden säätö käytettävissä -valintaruutu: Kun tämä on valittu, laite voi säätää pää-äänenvoimakkuutta (vain DCNM-MMD2, kokoussovellus ja API). Kaksoiskäyttö-valintaruutu: Mahdollistaa laitteen jakamisen kahdelle osallistujalle (vain DCNM-D, DCNM-DE ja DCNM-DSL). Edellyttää DCNM-LSDU-ohjelmistolisenssiä V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

67 DICENTIS Kokoussovellus fi Kielivalinta Language Selection: If DCNM LSSL is available, language selection (interpretation) can be assigned to licensed seats/multimedia devices. Free and available licenses are numbered in the header of the language distribution column. When selected: The number of free language selection licenses will be decreased. On the licensed multimedia devices the available languages can be selected and listened. Here you can configure: the Omneo channel for delivering the floor language to the DCN Next Generation system. the languages received from the DCN Next Generation system. The way the language is displayed on the device: Original the original description of the language is displayed. Number and abbreviation the number assigned to the language in Languages along with its abbreviation is displayed. Number and original the number and the original description of the language is displayed. Abbreviation the abbreviation for the language is displayed. System Channels are available when at least 1 DCNM LSSL license is detected. Floor output from DICENTIS: Configures the device and its input number used for delivering the Floor audio to the DCN Next generation system. Device: All connected Omneo Devices are displayed under Device. Press the arrow to select a device. Omi Input: Omi input number for the selected device. Press the up/down arrows to select an input number. Languages from DCN Next Generation: Configures the device and its output number used for delivering the interpreted languages from the DCN Next generation system. Device: All connected Omneo Devices are displayed under Device. Press the arrow to select a device. Omi Output: Omi output number for the selected device. Press the up/down arrows to select an output number. Languages: Assigns the language name (of an interpretated language) to an Omi output number. Displayed on device. Enable language selection/settings To enable language selection on the devices, select the Language selection checkbox on the Seats and Devices screen. See Istumapaikat ja laitteet, Sivu 63. To activate changed settings in the system, either: start a meeting, or, restart the DICENTIS services. Configuring the language selection DICENTIS can be interfaced with DCN Next Generation to enable interpretation (see following figure). The DCN Next Generation system: receives the Floor audio from DICENTIS. delivers the interpreted languages to DICENTIS. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

68 68 fi Kokoussovellus DICENTIS The DCN-IDESK is used to configure which language is on which DCN Next Generation Channel. For information on how to do this, refer to the DCN Next Generation installation manual. The push/rotate button on the Omneo Media Interface (PRS-4OMI4) is used to configure: which Omneo input is used to receive the Floor audio from DICENTIS. To do this: select the Omneo Input number. configure the DCN NG channel for Floor (00 is the Floor channel for DCN NG). which Omneo outputs are used to send the interpreted languages to DICENTIS. To do this: select the Omneo Output number. configure the DCN NG channel (01 31), which is forwarded to DICENTIS. The DICENTIS application is used to configure: which language is received on which Omneo Media Interface Output (the order of the languages determines how the languages will be displayed on the DICENTIS devices). which Omneo Media Interface Input the DICENTIS Floor audio is sent to Kuva 6.6: Configuring the language selection 1. DCN IDESK: Interpreter Desk for configuring which languages are on which output channels. 2. LBB 4116: DCN Extension Cable, terminated at both ends with a molded six-pole circular connector. 3. DCN CCU2: Central Control Unit for DCN Next Generation and DCN wireless systems. 4. LBB 4416: Optical Network Cable, terminated at both ends with network connectors. 5. Omneo media device: Media device with push/rotate button for configuring the DCNNG channels on each 4OMI4 device. 6. Ethernet cable: Ethernet cable terminated at both ends with network connectors. 7. Network switch: Connects the devices together on the network. 8. Ethernet cable: Ethernet cable terminated at both ends with network connectors. 9. DICENTIS Server PC: Activates the DCNM LSSL language selection at seat licenses V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

69 DICENTIS Kokoussovellus fi 69 Assigns Language selection licenses to seats. Configures the system channels. 10. Ethernet cable: Ethernet cable terminated at both ends with network connectors. 11. DCNM APS (Audio Powering Switch): Routes, controls, and processes the audio signals. Supplies power to the DICENTIS devices. 12. DCNM CBxx: DCNM system Network Cables for connecting DICENTIS components to each other. 13. Multimedia device, DCNM-DE, DCNM-DSL: Participants can select between Floor and the interpreted languages on the DICENTIS devices Kielet The predefined languages in the Meeting Application cannot be removed. However, you can add or remove your own (custom) languages and set the sorting order that is used to show the languages during meeting preparation. To add custom languages: 1. Navigate to Configure > Languages. 2. Click the plus sign to add a new language. A blank row is inserted in the list. 3. Enter a number in Sorting Order, for example 26. The sorting order number of the languages can be changed. This helps the Technician with easier configuration of the language setup. Refer to Kielivalinta, Sivu Enter a name for the Language, for example Swahili. This is used as a general description. 5. Enter the Original name for the language. For example, Swahili can be displayed as Kiswahili. 6. Enter an Abbreviation for the language. For example, SW. If Swahili is assigned to OMI output-2 it can be displayed as: 26 Kiswahili (so number and language name in the original language) on the discussion and multimedia devices. 7. Enter a second (User defined) Abbreviation. For example, the official abbreviation for German is DE, but you can enter GER as user defined abbreviation. The way the language is displayed depends on the setting selected under Language Selection > Language is displayed on contribution device as. To remove a custom language, select the row you want to delete and click the minus sign. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

70 70 fi Kokouksen jälkeen käytettävät työkalut DICENTIS 7 Kokouksen jälkeen käytettävät työkalut Asennettujen lisenssien ja järjestelmän asetusten mukaan DICENTIS-järjestelmä voi luoda automaattisesti kokouksen muistiinpanotiedostot (XML-tiedostona) ja äänestyksen tulostiedostot, joita voidaan käyttää kokouksen jälkeen tehtäviin analyyseihin (esimerkiksi kokouksen pöytäkirjan laatimiseen). Kokouksen muistiinpanotiedostoissa ja äänestystulostiedostoissa on omat XSLT-tyylilomakkeensa, joiden ansiosta XML-sisältöä on helppo tarkastella selaimessa. Voit muuttaa näiden tyylilomakkeiden "hakutaulukkoa" niin, että tiedot voidaan näyttää esimerkiksi paikallisella kielellä. Katso lisätietoja seuraavista osista: 7.1 Kokouksen muistiinpanotiedosto Kun valmisteltu kokous aktivoidaan (edellyttää DCNM-LMPM-ohjelmistomoduulia), järjestelmä luo kokouksen XML-muistiinpanotiedoston. Tietoja tallennetaan kokouksen aikana tähän tiedostoon. Tiedosto suljetaan, kun kokous poistetaan käytöstä. Oletusasetuksen mukaan kokouksen muistiinpanot tallentuvat palvelintietokoneeseen XMLtiedostoina, joissa on peukaloinnin tunnistustoiminto. Tiedostojen tallennuspaikkaa voidaan vaihtaa tarvittaessa. Katso lisätietoja kohdasta Kokouksen muistiinpanotiedostojen sijainti osassa Huoneet, Sivu 54. Kokoukselle luodaan oletusarvoisesti seuraavat kenttänimet: Kokous: Nimi Kuvaus URL Aktivoitu Avattu Suljettu Poistettu käytöstä Kaikkien läsnä olevien osallistujien luettelo Osallistujan nimi Ryhmä Sisäänkirjautumisaika Poissa olevien osallistujien luettelo Osallistujan nimi Ryhmä Esityslista: Nimi Kuvaus URL Avattu Suljettu Kaikkien läsnä olevien osallistujien luettelo Osallistujan nimi Ryhmä Sisäänkirjautumisaika Poissa olevien osallistujien luettelo Osallistujan nimi Ryhmä Äänestyskierroksen tiedot Viitenumero Aihe V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

71 DICENTIS Kokouksen jälkeen käytettävät työkalut fi 71 Kuvaus Avattu Suljettu Tila URL Vastaussarja Äänestystyyppi Äänestysajastimen tyyppi Kokousten ja esityslistojen läsnä tai poissa olevien osallistujien kirjaus edellyttää DCNM LPDja DCNM LSID-ohjelmistomoduuleja. Läsnä tai poissa olevien osallistujien kirjaus on käytettävissä myös kolmannen osapuolen järjestelmille API-liittymän kautta. Kokousten äänestyskierrosten tiedot edellyttävät DCNM LVPM- ja DCNM LSVTohjelmistomoduuleja. Kokouksen muistiinpanojen tarkastelu: 1. Siirry samaan DICENTIS-palvelimen kansioon, jonka valitsit kokouksen muistiinpanojen tallennusta varten. Katso lisätietoja kohdasta Kokouksen muistiinpanotiedostojen sijainti osassa Huoneet, Sivu 54. XML-tiedostot näkyvät aiheen sekä päivämäärän ja ajan mukaan järjestettyinä. 2. Avaa haluamasi XML-tiedosto verkkoselaimeen (Mozilla Firefox, Google Chrome tai Internet Explorer). Näytetyn selainsivun voi tallentaa tai tulostaa. Katso myös Huoneet, Sivu Äänestystulostiedosto Äänestystulostiedostot Kun valmisteltu äänestyskierros avataan (edellyttää DCNM-LVPM- ja DCNM-LSVTohjelmistomoduulia), järjestelmä luo äänestyksen XML-tulostiedoston. Tietoja tallennetaan äänestyskierroksen aikana tähän tiedostoon. Äänestystulostiedosto suljetaan äänestyskierroksen päättymisen jälkeen. Oletusasetuksen mukaan äänestyksen XML-tulostiedostot tallentuvat palvelintietokoneeseen. Tiedostojen tallennuspaikkaa voidaan vaihtaa tarvittaessa. Äänestyskierrokselle luodaan oletusarvoisesti seuraavat kentät: Kokous: Nimi Kuvaus URL Esityslista: Aihe Kuvaus URL Äänestyskierros Viitenumero Aihe Kuvaus Avattu Suljettu Tila URL Vastaussarja Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

72 72 fi Kokouksen jälkeen käytettävät työkalut DICENTIS Äänestystyyppi Äänestysajastimen tyyppi Voit tarkastella äänestystulostiedostoa seuraavasti: 1. Siirry samaan DICENTIS-palvelimen kansioon, jonka valitsit kokouksen muistiinpanojen tallennusta varten. Katso lisätietoja kohdasta Kokouksen muistiinpanotiedostojen sijainti osassa Huoneet, Sivu 54. XML-tiedostot näkyvät aiheen sekä päivämäärän ja ajan mukaan järjestettyinä. 2. Avaa haluamasi XML-tiedosto verkkoselaimeen (Mozilla Firefox, Google Chrome tai Internet Explorer). Näytetyn selainsivun voi tallentaa tai tulostaa. 7.3 XSLT-tyylilomakkeiden muokkaus Kokouksen muistiinpanotiedostojen ja äänestystulostiedostojen XSLT-tyylilomakkeet tallentuvat samaan paikkaan äänestystulosten kanssa, minkä ansiosta XML-sisältöä on helppo tarkastella selaimessa. Voit muuttaa XSLT-tyylilomakkeiden "hakutaulukkoa" niin, että tiedot voidaan näyttää esimerkiksi paikallisella kielellä. Toimi seuraavasti: 1. Siirry samaan DICENTIS-palvelimen kansioon, jonka valitsit kokouksen muistiinpanojen tallennusta varten. Katso lisätietoja kohdasta Kokouksen muistiinpanotiedostojen sijainti osassa Huoneet, Sivu Tee XSLT-tyylilomakkeesta varmuuskopio. 3. Avaa XSLT-tyylilomake lähdekoodia varten soveltuvalla editorilla (esimerkiksi Notepad++). 4. Muokkaa hakutaulukon valittuja arvoja tarpeen mukaan. Älä muuta nimiarvoja. Katso oheista esimerkkiä. Valinnan oletusasetukset: <xsl:variable name="variablemeeting" select="'meeting'" /> <xsl:variable name="variablemeetingname" select="'name: '" /> <xsl:variable name="variabledescription" select="'description: '" /> Valitse käyttöliittymän kielen mukautettu arvo: <xsl:variable name="variablemeeting" select="'vergadering'" /> <xsl:variable name="variablemeetingname" select="'naam: '" /> <xsl:variable name="variabledescription" select="'beschrijving: '" /> 7.4 Mukautetun asetuksen lisääminen tyylilomakkeeseen ohjelmistopäivityksen jälkeen DICENTIS-ohjelmiston päivitys ei korvaa aiemmin luotua XSLT-tyylilomaketta, koska muuten mukautetut asetukset menetettäisiin. Sen sijaan asennusohjelma kopioi tyylilomakkeen uuden version, joka sisältää kaikki viimeisimmät päivitykset, oletusarvoisesti hakemistoon : \ProgramData\Bosch\DICENTIS\ (tai muuhun hakemistoon, jos olet vaihtanut tallennuspaikkaa). Voit päivittää uudet tyylilomakkeet (ja lisätä edelliseen tyylilomakkeeseen mukautettuja asetuksia) seuraavasti: MeetingResult.xslt-tyylilomake: 1. Anna tiedostolle MeetingResult.xslt haluamasi nimi, esimerkiksi MeetingResult_vanha1.xslt. 2. Avaa automaattisesti luotu MeetingResult_new.xslt ja tee siihen samat mukautukset kuin teit tiedostoon MeetingResult_vanha1.xslt V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

73 DICENTIS Kokouksen jälkeen käytettävät työkalut fi Tee tiedostoon MeetingResult_new.xslt tarvittavat uudet mukautukset. 4. Anna tiedostolle MeetingResult_new.xslt nimeksi VotingResult.xslt. VotingResult.xslt-tyylilomake: 1. Anna tiedostolle VotingResult.xslt haluamasi nimi, esimerkiksi VotingResult_vanha1.xslt. 2. Avaa automaattisesti luotu VotingResult_new.xslt ja tee siihen samat mukautukset kuin teit tiedostoon VotingResult_vanha1.xslt. 3. Tee tiedostoon VotingResult_new.xslt tarvittavat uudet mukautukset. 4. Anna tiedostolle VotingResult_new.xslt nimeksi VotingResult.xslt. Huomautus: Asennusohjelma korvaa tiedostot MeetingResult_new.xslt ja VotingResult_new.xslt aina ohjelmistopäivityksen yhteydessä, joten näitä tiedostonimiä ei tule käyttää mukautettujen asennusten tallentamiseen. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

74 74 fi Järjestelmän laajennus DICENTIS 8 Järjestelmän laajennus DICENTIS-konferenssijärjestelmä on skaalattavissa pieneksi, keskikokoiseksi tai suureksi järjestelmäksi. Pieni DICENTIS-konferenssijärjestelmä (katso Järjestelmän yleiskatsaus, Sivu 13) koostuu seuraavista osista: enintään 100 DICENTIS-keskustelulaitetta tai -multimedialaitetta kaikki laitteet ovat samassa aliverkossa 1 DICENTIS-äänen virtakytkin äänen käsittelyä varten 1 palvelintietokone DICENTIS-palvelujen ylläpitoa varten. Jos järjestelmässä on enemmän kuin 100 keskustelu- tai multimedialaitetta, siinä on oltava ARNI (Audio Routed Network Interface). Katso ohjeet järjestelmän asetusten määrittämiseksi laitteiston asennusoppaan kohdasta Järjestelmän laajennus. ARNI-liitäntää käytetään yhdessä aliverkossa olevien DICENTIS-laitteiden lukumäärän kasvattamiseen ja useiden DICENTIS-järjestelmien aliverkkojen liittämiseen. Jos aliverkkoja tarvitaan enemmän kuin yksi, on käytettävä kahdenlaisia ARNI-liitäntöjä. OMN ARNIS (ARNI S OMNEO -liitäntä): ARNI S-liitäntää tarvitaan, kun järjestelmään halutaan liittää enemmän kuin 100 DICENTIS-keskustelulaitetta tai -multimedialaitetta. ARNI S-liitäntä tukee enintään 450:tä DICENTIS-solmua yhdessä aliverkossa. ARNI S toimii myös aliverkon DHCP-palvelimena. OMN ARNI-E (ARNI E OMNEO -liitäntä): ARNI E-liitäntää tarvitaan, kun järjestelmään halutaan liittää enemmän kuin 450 DICENTIS-solmua. ARNI S-liitäntä tukee enintään 450:tä DICENTIS-solmua yhdessä aliverkossa. ARNI S toimii myös aliverkon DHCPpalvelimena. ARNI E-liitännällä voidaan yhdistää enintään 40 aliverkkoa, joissa kussakin on ARNI S. Huomautus! DICENTIS-konferenssijärjestelmä ei tue vikasietoista ARNI-liitäntää. Huomautus! Yksityiskohtaisempi kuvaus ARNI-liitännöistä on luettavissa ARNI-käyttöoppaassa osoitteessa > -tuotteisiin liittyvät tiedot. DICENTIS -konferenssijärjestelmän hallintaan ja valvontaan ARNI-liitäntää käytetään järjestelmissä, joihin on tarpeen liittää enemmän kuin sata (100) DICENTIS-laitetta. Kun käytössä on useita aliverkkoja, ARNI-E-liitäntää käytetään siinä aliverkossa, jossa DICENTIS-palvelintietokone on. Muissa aliverkoissa käytetään ARNI S-liitäntää. ARNI-määritystyökalua on käytettävä. Työkalu on käynnistysvalikossa DICENTISjärjestelmän palvelinohjelmiston asentamisen jälkeen. Varmista ARNI-liitäntöjä määritettäessä, että DICENTIS-palvelintietokoneen palvelut eivät ole käynnissä. Pysäytä palvelut palvelinkonsolista. Liitä ARNI-liitännät suoraan tietokoneeseen (lisäämättä (hallinta)kytkintä väliin) määrityksen aikana V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

75 DICENTIS Järjestelmän laajennus fi 75 Kiinnitä kukin ARNI tietokoneeseen yksi kerrallaan määritystä varten usean aliverkon kokoonpanoa määritettäessä. ARNIn määritys 1. Päivitä ARNI tarvittaessa/pyydettäessä OMNEO-laiteohjelmiston päivitystyökalulla jo käytettävissä olevaan / DICENTIS-järjestelmän määrityksen asentamaan laiteohjelmistoversioon. 2. Käynnistä ARNI-määritystyökalu. 3. Noudata ARNI-määritystyökalun ohjatun toiminnon vaiheita ARNI-liitäntöjä määritettäessä. Lisäksi: ARNI-tyyppi on aina ensisijainen, kun ei työskennellä redundantissa järjestelmässä. Anna jokaiselle ARNI-liitännälle nimi, erityisesti silloin kun järjestelmässä käytetään useampaa kuin yhtä ARNIa. Varmista, että IGMP-kyselytoiminto on poissa käytöstä. Ota DHCP käyttöön jokaiselle ARNI-liitännälle. Jos ARNIn IP-osoite on muutettava: palauta ARNIn tehdasasetukset ARNImääritystyökalulla. Käytä tehdasasetusten palautustoimintoa. VLAN-kytkimen määritys Varmista seuraavat seikat VLAN-kytkintä määritettäessä: Käytä ARNIa kaikkien DICENTIS-laitteita, DCNM APS- ja DCNM PS-yksiköitä sisältävien VLAN-verkkojen DHCP-palvelimena. Muissa VLAN-verkoissa voi käyttää jotakin muuta DHCP-palvelinta. Ota IGMP-tutkinta käyttöön kaikissa porteissa. Ota käyttöön monilähetysten reititys kaikkien VLAN-verkkojen välillä. Käytä tiheän tilan reititystä. Määritä yksittäislähetysten reititys oikein kaikkien VLAN-verkkojen välillä. Käytä MTU 1500:aa tai suurempaa. Määritä IGMP-tutkinnaksi vähintään 70 s (yleensä 7 uudelleenyritystä 10 sekunnin välein). Ota virityspuun protokollaksi käyttöön pvst-tila. Käytä IGMP-versiota 3. Aseta monilähetyksen rekisterin aikakatkaisuksi 1 sekunti. Katso myös Järjestelmän yleiskatsaus, Sivu 13 Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

76 76 fi Ulkoisen HD SDI-kytkimen määrittäminen DICENTIS 9 Ulkoisen HD SDI-kytkimen määrittäminen Taustatiedot DICENTIS konferenssijärjestelmään voi lisätä ulkoisen videokytkimen, jolla voidaan vaihtaa HD- SDI-videosignaaleja dynaamisesti. Kytkimen avulla domekameran videosignaali voidaan näyttää yleisönäytössä hyvin pienellä viipeellä.! Varoitus! Jotta voidaan varmistaa kolmannen osapuolen videokytkimen asianmukainen toiminta, kytkinpalvelu täytyy määrittää oikein. 9.1 Laite- ja ohjelmistovaatimukset palvelintietokone, jossa on DICENTIS ohjelmisto palvelintietokoneeseen asennettu Bosch DICENTIS Ext.VideoSwitcher palvelu DCNM-LCC DICENTIS järjestelmän kameran hallintalisenssi HD SDI-kytkin: seuraavat kytkimet ovat tuettuja: TvOne C2-2355A yhdessä TvOne S2-108HD:n kanssa Kramer MV 6 TvOne CORIOmatrix vain TvOne C2-2355A ja Kramer MV 6: verkkokytkin, joka suodattaa HD-SDIkytkinlaitteisiin suuntautuvia monilähetystietoja (suositeltava tapa on luoda erillinen VLAN-verkko) kussakin järjestelmässä voi olla vain yksi HD-SDI-videokytkin. Huomautus! HD-SDI-videokytkimen ohjaaminen edellyttää, että ulkoinen videopalvelu on asennettuna. Tämä palvelu on osa ohjattua DICENTIS ohjelmiston määritystoimintoa. Varmista asennuksen aikana, että Bosch DICENTIS Ext.VideoSwitcher valintaruutu on valittuna. Se ei ole valittuna oletusarvoisesti. Kun palvelu on asennettu, se täytyy määrittää. 9.2 Määritystoimet Ulkoinen videopalvelu toimii kolmessa päätulossa: HD SDI-kytkimen tiedot esityksen lähteen tulon tiedot kameran tiedot. Voit määrittää nämä tulot seuraavasti: 1. Avaa tiedosto C:\Program Files\Bosch\DICENTIS\Configuration\Config.xml XML-editorissa. 2. Määritä kytkinosiossa käyttämäsi HD-SDI-kytkimen liitäntä. Varmista, että et poista määritystiedoston osia. Katso seuraava esimerkki: VideoSwitchers Model voi olla TvOne, Kramer tai TvOneCorioMatrix. VidSwitchPort on videokytkimen portin numero. TvOne- ja TvOneCorioMatrix-kytkimien tapauksessa se on oletusarvoisesti Kramer-kytkimen tapauksessa se on oletusarvoisesti VidSwitchIPaddress, esimerkiksi , on kytkimen IP-osoite V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

77 DICENTIS Ulkoisen HD SDI-kytkimen määrittäminen fi 77 VidSwitchUserName on kytkimen pääkäyttäjän käyttäjätunnus (admin) (käytössä vain TvOneCorioMatrix-kytkimessä). VidSwitchPassword on kytkimen pääkäyttäjän salasana (adminpw) (käytössä vain TvOneCorioMatrix-kytkimessä). <VideoSwitchers Model="TvOne"> <VideoSwitcher> <VidSwitchPort>10001</VidSwitchPort> <VidSwitchIPaddress> </VidSwitchIPaddress> <VidSwitchUserName></VidSwitchUserName> <VidSwitchPassword></VidSwitchPassword> </VideoSwitcher> </VideoSwitchers> 3. Jos käytössä on esityksen lähde, esimerkiksi RGB, kirjoita esityksen lähteen tulo <VideoSwitchInput>-tunnisteiden väliin seuraavassa esimerkissä kuvatulla tavalla. Älä poista <PresentationConfig>-osaa, jos esityksen lähdettä ei ole. TvOne tukee kahta esitystuloa, RGB:tä ja DVI:tä. Voit valita myös vaihtoehdon Ei mitään. RGB: Esitys otetaan VGA-portista. DVI: Esitys otetaan DVI-portista. Ei mitään: Ei esitystä (videokytkin ei siirry esityksen lähteeseen esitystilan aikana, vaan jatkaa kameran kuvan näyttämistä). Kramerissa ei ole VGA- tai DVI-tuloa, joten asetukseksi täytyy valita Ei mitään, jos käytetään Kramer MV-6 mallia. TvOneCorioMatrix tukee vaihtoehtoa Ei mitään ja määritettyjä tuloja, kuten Slot_<X>_in_<Y>. Esimerkki: Slot_5_in_1 (korttipaikkaan 5 asetetun SDI-tulokortin tulolle 1). <PresentationConfig> <PresentationSources> <VideoSwitchInput>RGB</VideoSwitchInput> </PresentationSources> </PresentationConfig> 4. Järjestelmä havaitsee käytettävissä olevat kamerat ja lisää tiedot määritystiedostoon seuraavassa esimerkissä esitetyllä tavalla: <CameraId>, <CameraName> ja <CameraState> ovat järjestelmän luomia vain luku muotoisia arvoja. Älä muuta näitä arvoja! <CameraState>-arvo on jompikumpi seuraavista: True: Kun kaiutin on aktiivinen ja esitys ei-aktiivinen. False: Ei aktiivista kaiutinta ja esitys on aktiivinen. <VideoSwitchInput> sisältää tulon, jossa kamera sijaitsee: 1 - X (numero) TvOne- ja Kramer-malleissa. Slot_<X>_in_<Y> TvOneCorioMatrix-mallissa. Esimerkki: Slot_5_in_1 (korttipaikkaan 5 asetetun SDI-tulokortin tulolle 1). Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

78 78 fi Ulkoisen HD SDI-kytkimen määrittäminen DICENTIS <CameraConfig> <Camera> <CameraId>99bfb876-59eb-39af-9d3b-b64d0cbc4957</CameraId> <CameraName> </CameraName> <VideoSwitchInput>1</VideoSwitchInput> <CameraState>false</CameraState> </Camera> <Camera> <CameraId>9939afb876-39af-59eb-9d3b-b64d0cbc4587</CameraId> <CameraName> </CameraName> <VideoSwitchInput>2</VideoSwitchInput> <CameraState>false</CameraState> </Camera> </CameraConfig> 5. Kun ulkoista videokytkintä käytetään yhdessä TvOneCorioMatrix-mallin kanssa, myös lähtö täytyy määrittää seuraavassa esimerkissä kuvatulla tavalla: Älä poista asetusta <OutputConfig>, jos käytät toista kytkinmallia. <VideoSwitchOutput> kuvaa TvOneCorioMatrixin lähdön erityisellä tavalla, kuten Slot_<X>_out_<Y>. Esimerkki: Slot_3_out_1 (korttipaikkaan 3 asetetun SDI-lähtökortin lähdölle 1). <OutputConfig> <Output> <VideoSwitchOutput></VideoSwitchOutput> </Output> </OutputConfig> Huomautus! Jos kytkimen tiedot, kuten sen malli tai IP-portti, on muuttunut, ulkoinen videokytkinpalvelu täytyy käynnistää uudelleen V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

79 DICENTIS Synoptinen mikrofonien hallinta fi Synoptinen mikrofonien hallinta Taustatiedot Puheenjohtaja tai sihteeri voi hallita kokousta tehokkaasti myöntämällä tai keskeyttämällä puheenvuoroja huoneen visuaalisen kartan avulla. Toiminto koostuu kahdesta osasta: Synoptisen mikrofonien hallinnan määritys Synoptinen mikrofonien hallinta Määritystoimet Synoptinen mikrofonien hallinta asennetaan automaattisesti palvelintietokoneeseen sen ohjelmiston mukana. Järjestelmään luodaan automaattisesti käyttäjätili nimeltä Synoptic. Tätä käyttäjää tarvitaan verkkosovelluksen ja DICENTIS-palvelimen väliseen yhteydenpitoon. Edellytys Tämän sivun käyttäminen edellyttää, että käyttäjä kuuluu käyttäjäryhmään, jolla on Järjestelmän asetusten määritys -käyttöoikeus (esimerkiksi järjestelmänvalvojat). Synoptisen hallinnan määritys kokoussovelluksessa: 1. Siirry kohtaan Määrittely > Käyttäjät. Tarkista, onko järjestelmään luotu onnistuneesti käyttäjätili nimeltä Synoptic. Synoptic-käyttäjän salasana on synoptic. 2. Käytä Synoptinen näkymä -painiketta kokoussovelluksessa, jos haluat siirtyä verkkoosoitteeseen: Lisää poikkeus ja hyväksy ehdotetut varmenteet kaikille asiakaslaitteille, joissa haluat käyttää synoptista mikrofonien hallintaa. 3. Kirjaudu sisään synoptiseen sovellukseen käyttäjänä Admin. Napsauta Valitse tausta -painiketta ja valitse huoneelle sopiva tausta. Napsauta Käynnistä määritys -painiketta. Vedä ja pudota synoptiset kuvakkeet niille paikoille, joissa laitteet sijaitsevat huoneessa. Näytä ruudukko- ja Kiinnitä ruudukkoon -toiminnot helpottavat sijoittelua (suureen) huoneeseen. Huomautus: Jos Valaise laite on valittuna synoptisessa sovelluksessa, mikrofonin merkkivalo palaa, kun laitteen kuvaketta siirretään synoptisessa asettelussa. Tämä helpottaa laitteen tunnistusta huoneessa. Jos laitteen Valitse laite- tai Mikrofoni-painike valitaan, synoptisessa asettelussa näkyvä kuvake muuttuu punaiseksi. Säädä kuvakkeiden kokoa sinisillä plus- ja miinusmerkeillä. Kun olet tyytyväinen asetteluun, valitse Lopeta määritys. 4. Synoptinen asettelu voidaan automaattisesti vaihtaa äänestystulosnäkymäksi, kun äänestyskierros on käynnissä. Tämä määritetään Manuaalinen/automaattinen-kytkinpainikkeella. Webclientin paikka tarvitsee äänestyslisenssin, jotta äänestystulokset voi näyttää. 5. Siirry kohtaan Paikat ja laitteet kokoussovelluksessa. Luo paikka laitteelle <serverpc> Webclient. Anna paikalle looginen nimi, kuten Synoptinen hallinta. Anna paikalle Kokouksen hallinta -käyttöoikeus. Tämä käyttöoikeus tarvitaan mikrofonien päälle- ja poiskytkentää varten. Jos synoptista asettelua käytetään myös yksittäisten äänestystulosten näyttöön synoptisessa asettelussa, äänestyslisenssi pitää liittää synoptisen asettelun paikkaan. Jos synoptista asettelua käytetään myös laitteiden virran kytkemiseen ja katkaisemiseen, Webclient-laitteelle pitää myöntää Virrankatkaisu käytettävissä - oikeus. Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

80 80 fi Synoptinen mikrofonien hallinta DICENTIS 6. Osallistujien kuvat voidaan näyttää synoptisessa hallinnassa seuraavasti (edellyttää, että DCNM-LPD on käytössä ja kuvat ovat saatavilla): Siirry verkko-osoitteeseen Lisää poikkeus ja hyväksy ehdotetut varmenteet kaikille asiakaslaitteille, joissa haluat käyttää synoptista mikrofonien hallintaa. Osallistujien kuvat näytetään synoptisessa mikrofonien hallinnassa Synoptinen mikrofonien hallinta Edellytys Järjestelmään on tehty ensimmäinen sisäänkirjautuminen ja osallistujien kuvat ovat käytössä. Huomautus: Jos tätä ei ole tehty, synoptista mikrofonien hallintaa ei voi käyttää. Ensimmäinen sisäänkirjautuminen ja osallistujien kuvien käyttö 1. Ensimmäinen sisäänkirjautuminen synoptiseen hallintaan: Käytä Synoptinen näkymä -painiketta kokoussovelluksessa, jos haluat siirtyä verkkoosoitteeseen: Lisää poikkeus ja hyväksy ehdotetut varmenteet kaikille asiakaslaitteille, joissa haluat käyttää synoptista mikrofonien hallintaa. 2. Osallistujien kuvien ensimmäinen käyttökerta synoptisessa hallinnassa (DCNM-LPD vaaditaan) Käytä Synoptinen näkymä -painiketta kokoussovelluksessa, jos haluat siirtyä verkkoosoitteeseen: Lisää poikkeus ja hyväksy ehdotetut varmenteet kaikille asiakaslaitteille, joissa haluat käyttää synoptista mikrofonien hallintaa. Osallistujien kuvat näytetään synoptisessa mikrofonien hallinnassa. Huomautus! Jos DICENTIS-palvelimen IP-osoite on vaihtunut, synoptisen ohjauksen painike ei ehkä enää näy kokoussovelluksessa. Voit ratkaista tämän siirtymällä kerran manuaalisesti oikeaan osoitteeseen: address DICENTIS Server or hostname>/synopticcontrol. Puhujien mikrofonien hallinta 1. Varmista, että järjestelmään on tehty ensimmäinen sisäänkirjautuminen ja osallistujien kuvat ovat käytössä. 2. Kirjaudu sisään synoptiseen hallintaan: käyttäjänä, jolla on Kokouksen aktivoiminen -käyttöoikeus, tai osallistujana, jolla on Kokouksen hallinta -käyttöoikeus (jos kokous on aktivoitu). 3. Hallitse puhujien mikrofoneja tarpeen mukaan: Anna osallistujalle puheenvuoro napsauttamalla synoptisen hallinnan kuvaketta. Voit keskeyttää puhujan puheenvuoron napsauttamalla synoptisen hallinnan kuvaketta uudelleen. Synoptisen hallinnan kuvake näyttää puhujan tilan eri väreillä: puhuu: punainen ei puhu: harmaa odottaa puheenvuoroa - vihreä ensimmäisenä puhujaluettelossa - vilkkuu vihreänä V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

81 DICENTIS Synoptinen mikrofonien hallinta fi 81 Vaihda synoptinen asettelu mikrofonin ohjauksesta äänestystuloksiin Synoptinen asettelu voidaan manuaalisesti vaihtaa mikrofonin tilan näytön ja yksittäisten äänestystulosten näytön välillä käyttämällä alapalkin kahta kuvaketta. Jos järjestelmä on asetettu vaihtamaan automaattisesti yksittäisten äänestystulosten näyttöön, käyttäjä voi aina manuaalisesti vaihtaa haluamansa näytön. Järjestelmän virtapainike Jos synoptisella Webclient-laitteella on käytettävissä virran katkaisu, sen virran voi katkaista: - osallistuja, jolla on Kokouksen hallinta -oikeudet, - käyttäjä (joka ei kuulu Käyttäjä-ryhmän osallistujiin). Bosch Security Systems B.V. Ohjelmiston käyttöopas V2.3

82 82 fi Järjestelmän aktivointisivusto DICENTIS 11 Järjestelmän aktivointisivusto Järjestelmän aktivointisivuston ( avulla aktivoidaan DICENTIS-lisenssit. Lisätietoja on kohdissa Järjestelmän alkuaktivointi, Sivu 27 ja Täydennysten ja lisenssien lisääminen, Sivu 27. Aktivointisivustolla voidaan myös tarkastella vastaanotettuja (aktivoituja ja ei aktivoituja) lisenssejä luoda ja hallinnoida käyttäjiä luoda ja hallinnoida (ala)jälleenmyyjiä. Seuraaville käyttäjätyypeille määritetään käyttöoikeudet sisäänkirjautumisen yhteydessä: Järjestelmänvalvoja: voi muokata käyttäjä- ja jälleenmyyjätilejä, mutta ei voi käyttää Lisenssin hallinta -sivuja. Logistiikkakäyttäjä: voi määrittää tilauksia jälleenmyyjälle, mutta ei voi käyttää Lisenssin hallinta-, Käyttäjien hallinta- ja Jälleenmyyjien hallinta -sivuja. Teknikko: voi aktivoida, palauttaa ja korjata täydennyksiä, mutta ei voi käyttää Käyttäjien hallinta- ja Jälleenmyyjien hallinta -sivuja. Pääsy verkkosivustoon: 1. Siirry verkkoselaimella osoitteeseen Näkyviin tulee seuraava sivu: Kuva 11.1: Järjestelmän aktivointisivuston sisäänkirjautumissivu 1. Valitse kieli sivun vasemmassa reunassa olevasta avattavasta valikosta. 2. Napsauta Kirjaudu sisään (Login) ja anna käyttäjätunnuksesi ja salasanasi. 3. Napsauta sinistä Kirjaudu sisään (Login) -painiketta. Yleisnäkymä (Overview) -sivu tulee näkyviin V2.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.
