3 DCN multimediajärjestelmä Sisällysluettelo fi 3 Sisällysluettelo 1 Turvaluokitus 4 2 Tietoja tästä käyttöoppaasta Kohdeyleisö Tekijänoikeus ja vastuuvapautuslauseke Versiohistoria 5 3 Järjestelmän esittely 6 4 DCNM-MMD-multimedialaite Mikrofonin käyttö Kosketusnäytön käyttö Aloitusnäyttö Kokousten yhteenvetonäyttö Kokousnäyttö Keskustelunäyttö Keskustelun asetusnäyttö 13 5 Vianmääritys 14 Bosch Security Systems B.V. Käyttöopas V1.0

4 4 fi Turvaluokitus DCN multimediajärjestelmä 1 Turvaluokitus Tarkista laitteisto säännöllisesti kulumisen ja vaurioiden varalta. Kiinnitä huomiota erityisesti seuraaviin osiin: LCD-näyttö: tarkista halkeamien varalta. Kaapelit: jos kaapelin kuori on vaurioitunut, kaapeli täytyy vaihtaa. Liittimet: tarkista venymisen ja vaurioiden varalta. Jos laitteisto on vaurioitunut ja saattaa olla vaaraksi, merkitse laite ja aseta se sivuun, jottei kukaan muu käytä sitä epähuomiossa. Ota sitten yhteys tekniseen tukeen V1.0 Käyttöopas Bosch Security Systems B.V.

5 DCN multimediajärjestelmä Tietoja tästä käyttöoppaasta fi 5 2 Tietoja tästä käyttöoppaasta Tämä opas sisältää DCN-multimedialaitteen käyttöön tarvittavat tiedot. Ohjelmiston käyttöopas on saatavana myös digitaalisena asiakirjana Adobe PDF -muodossa. Katso tuotteisiin liittyvät tiedot osoitteesta Kohdeyleisö Tämä opas on tarkoitettu DCN-multimedialaitteen käyttäjille. 2.2 Tekijänoikeus ja vastuuvapautuslauseke Kaikki oikeudet pidätetään. Mitään tämän ohjeen osaa ei saa kopioida tai lähettää missään muodossa millään välineellä elektronisesti, mekaanisesti, valokuvaamalla, nauhoittamalla tai millään muulla tavalla ilman julkaisijan etukäteen antamaa kirjallista lupaa. Jos haluat lisätietoja oppaan tai otteiden uudelleenjulkaisusta, ota yhteys Bosch Security Systems B.V.. Oppaan sisältö ja kuvat voivat muuttua ilman ennakkoilmoitusta. 2.3 Versiohistoria Julkaisupäivä Oppaan versio Versiomuutoksen syy V painos. Bosch Security Systems B.V. Käyttöopas V1.0

6 6 fi Järjestelmän esittely DCN multimediajärjestelmä 3 Järjestelmän esittely DCN-multimediajärjestelmä on IP-pohjainen konferenssijärjestelmä, joka toimii OMNEOyhteensopivassa Ethernet-verkossa. Sitä käytetään ääni-, video- ja datasignaalien jakamiseen ja käsittelyyn V1.0 Käyttöopas Bosch Security Systems B.V.

7 DCN multimediajärjestelmä 4 DCNM-MMD-multimedialaite fi 7 DCNM-MMD-multimedialaite Multimedialaitteessa on erittäin tarkka kapasitiivinen kosketusnäyttö, joka toimii kokouksen käyttöliittymänä. Sillä voidaan selata tietoja käsiteltävästä aiheesta, tarkastella kokouksen aiheluetteloa tai työjärjestystä ja saada lisätietoa puhujasta. Jos järjestelmään on liitetty kameroita, myös puhuja näkyy näytössä Kuuntelu 1 2 suuntaiset kaiuttimet. 2 Kuulokkeiden äänenvoimakkuus. 3 Kuulokeliitäntä. Puhuminen Mikrofonin käyttö, Sivu 8 4 Mikrofoni käytössä -merkkivalo. 5 Mikrofonin merkkivalo (kaksivärinen). 6 Mikrofonit. 7 Prioriteetti- / mikrofonin mykistys- / virtapainike (3 toimintoa samassa painikkeessa). 8 Mikrofonipainike. Kosketusnäyttö Kosketusnäytön käyttö, Sivu 10 9 Bosch Security Systems B.V. Kosketusnäyttö. Käyttöopas V1.0

8 8 fi DCNM-MMD-multimedialaite DCN multimediajärjestelmä 4.1 Mikrofonin käyttö Painikkeen toiminnot: Ei pala: osallistujan mikrofonin mykistyspainike. Valkoinen: puheenjohtajan prioriteettipainike. Punainen: virtapainike. Puheenvuoro vapaa -tila: Kun mikrofonipainiketta painetaan, mikrofoni voidaan ottaa käyttöön ilman odotuslistalle joutumista: Kun mikrofonipainikkeen valkoinen valo palaa: Voit ottaa mikrofonin aina käyttöön. Et joudu odotuslistalle. Mikrofonin käyttöönotto: Ota multimedialaitteen mikrofoni käyttöön painamalla mikrofonipainiketta. Jos mikrofonipainikkeen yläpuolella syttyy punainen valo, mikrofoni on käytössä ja voit puhua. Jos mikrofonipainikkeen yläpuolella syttyy vihreä valo, puheenvuoropyyntösi on otettu vastaan ja olet odotuslistalla. Vihreä valo palaa: olet odotuslistalla. Vihreä valo vilkkuu: olet ensimmäisenä odotuslistalla. Voit puhua vasta sitten, kun punainen valo mikrofonipainikkeen yläpuolella on syttynyt. Puheenvuoropyynnön peruminen: Voit peruuttaa puheenvuoropyynnön painamalla mikrofonipainiketta, kun mikrofonipainikkeen yläpuolella oleva vihreä valo palaa: Järjestelmän käyttäjä voi peruuttaa puheenvuoropyynnön V1.0 Käyttöopas Bosch Security Systems B.V.

9 DCN multimediajärjestelmä DCNM-MMD-multimedialaite fi 9 Mikrofonin poistaminen käytöstä: Voit poistaa mikrofonin käytöstä painamalla mikrofonipainiketta, kun punainen valo mikrofonipainikkeen yläpuolella palaa. Punainen valo sammuu: Järjestelmän käyttäjä voi poistaa mikrofonin käytöstä. Puhetila (PTT): Kun multimedialaite on puhetilassa, mikrofoni on käytössä kunnes painat mikrofonipainiketta: Bosch Security Systems B.V. Käyttöopas V1.0

10 10 fi DCNM-MMD-multimedialaite DCN multimediajärjestelmä 4.2 Kosketusnäytön käyttö DCNM MMD-multimedialaitteen kosketusnäyttöä käytetään kokoukseen osallistumiseen ja/tai kokousten hallintaan DCN-multimediajärjestelmällä Aloitusnäyttö Näytössä olevien kohtien määrä vaihtelee käyttäjän käyttöoikeuksien mukaan Käynnissä olevan kokouksen nimi tai esityslistan aihe. 2 Meetings (Kokoukset) -yleiskuvauspainike: ks. kohta Kokousten yhteenvetonäyttö, Sivu Paikan nimi tai osallistujan nimi. 4 Verkkoselainpainike. Avaa verkkoselaimen. 5 Power off -virtapainike. Katkaisee järjestelmästä virran. 6 Aika ja päivämäärä. 7 Aloituspainike. Palauttaa aloitusnäytön. 8 Paluupainike. Palaa edelliseen näyttöön. 9 Paluu kokoukseen -painike. Palaa kokouksen käynnissä olevaan osaan. 10 Kuulokepainike. Avaa kuulokkeiden äänenvoimakkuuden säätimen. Säädin häviää automaattisesti näytöstä, kun sitä ei ole käytetty 3 sekuntiin. 11 Äänenvoimakkuuden pääsäätöpainike. Avaa äänenvoimakkuuden säätimen. Säädin häviää automaattisesti näytöstä, kun sitä ei ole käytetty 3 sekuntiin. 12 Valikkopainike. Avaa valikon, jossa on seuraavat toiminnot: 12.1 Kutsupainike. Käynnistää merkkiäänen, jolla kutsutaan osallistujia Asetuspainike. Avaa keskustelun asetusnäytön. Katso kohta Keskustelun asetusnäyttö, Sivu Esittelypainike. Aktivoi esittelytilan V1.0 Käyttöopas Bosch Security Systems B.V.

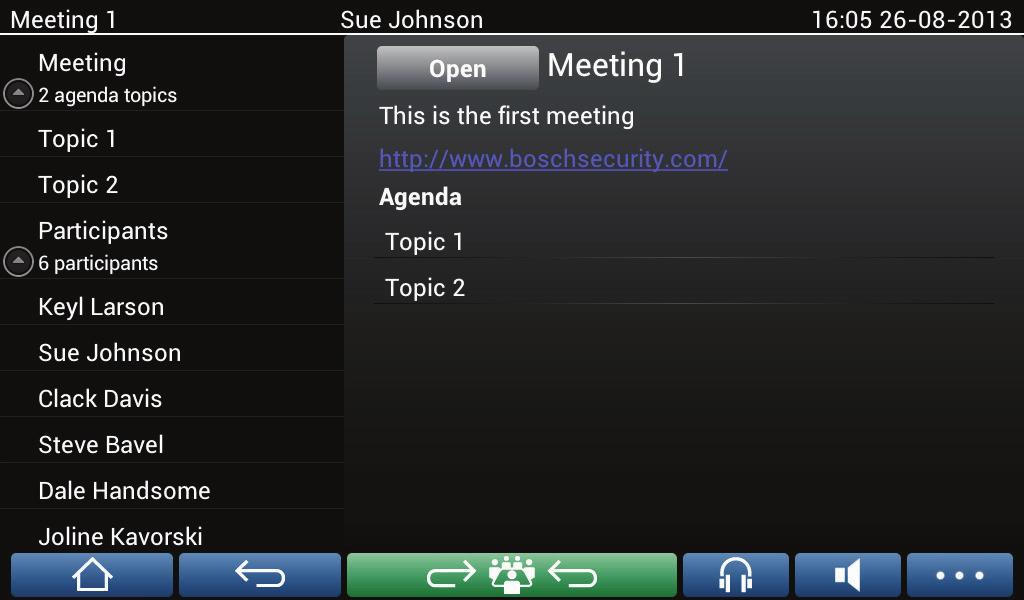

11 DCN multimediajärjestelmä DCNM-MMD-multimedialaite fi Kokousten yhteenvetonäyttö Voit avata kokousten yhteenvetonäytön painamalla aloitusnäytön Meetings (Kokoukset) - painiketta (Aloitusnäyttö, Sivu 10). Kokousten yhteenvetonäytössä näkyvät kaikki valmistellut kokoukset. Kokous voidaan valita (käyttöoikeuksien mukaan) painamalla Activate (Aktivoi) -painiketta. Kun kokous aktivoidaan, kaikissa laitteissa avautuu kokousnäyttö. Katso kohta Kokousnäyttö, Sivu 11. Kun painat mitä tahansa kokousrivin kohtaa, valittu kokousnäyttö avautuu ja näet kokouksen tiedot. Katso kohta Kokousnäyttö, Sivu Kokousnäyttö Kokousnäytössä näkyvät kokouksen kaikki tiedot, kuten esityslista ja osallistujat. Jos käyttöoikeudet sen sallivat, kokous voidaan avata: Valitse aihe ja avaa sitten keskustelunäyttö painamalla Open (Avaa) -painiketta. Katso kohta Keskustelunäyttö, Sivu 12. Voit avata selaimen ja tarkastella lisätietoja hyperlinkkiä painamalla. Bosch Security Systems B.V. Käyttöopas V1.0

12 12 fi DCNM-MMD-multimedialaite DCN multimediajärjestelmä Keskustelunäyttö Keskustelunäytössä voidaan hallita keskustelua (käyttöoikeuksien rajoissa). Vasemmanpuoleinen luettelo on puheenvuorolista. Listassa näkyvät puhuvat ja puheenvuoroaan odottavat osallistujat Harmaa kuvake: osallistujan mikrofoni on mykistetty. 2 Punainen kuvake: osallistuja puhuu. 3 Vihreä kuvake: osallistuja odottaa puheenvuoroa. 4 Siirtopainike: Siirtää osallistujan jonosta puhujaksi. Jos puhujalista on täynnä, pisimpään puhuva osallistuja poistetaan listalta. 5 Pikavalikko. Keskustelun hallintaan. Voit avata pikavalikon painamalla keskustelunäyttöä. Stop speaker (Keskeytä puhuja): Keskeyttää valitun osallistujan puheenvuoron. Ensimmäinen jonossa oleva osallistuja voidaan siirtää välittömästi puhujaluetteloon avoimien mikrofonien määrästä ja mikrofonien tila-asetuksista riippuen. Shift (Siirrä): siirtää valitun osallistujan jonosta puhujaksi. Remove all requests (Poista kaikki pyynnöt): poistaa kaikki osallistujat jonosta. Stop all speakers and remove all requests (Lopeta kaikki puheet ja poista kaikki pyynnöt): keskeyttää käynnissä olevat puheenvuorot ja poistaa kaikki osallistujat jonosta. Add (Lisää): Avaa valikon, josta käsin osallistuja voidaan lisätä listalle puhujaksi tai jonoon. Osallistujan lisääminen: Valitse haluamasi osallistuja ja sitten grant the floor (anna puheenvuoro) tai add to waiting list (lisää jonoon). Listalle lisätty osallistuja voidaan siirtää välittömästi puhujaluetteloon avoimien mikrofonien määrästä ja mikrofonien tila-asetuksista riippuen. Voit sulkea pikavalikon painamalla jotain näytön kohtaa puhujaluettelon ja pikavalikon ulkopuolella. 6 Valikkopainike. Jos sinulla on tarvittavat käyttöoikeudet, voit hallita keskustelun asetuksia painamalla ensin valikkopainiketta ja sitten Configure (Asetus) - painiketta, joka avaa Discussing settings (Keskustelun asetukset) -näytön. Katso kohta Keskustelun asetusnäyttö, Sivu V1.0 Käyttöopas Bosch Security Systems B.V.

13 DCN multimediajärjestelmä DCNM-MMD-multimedialaite fi Keskustelun asetusnäyttö Jos sinulla on tarvittavat käyttöoikeudet, voit hallita tässä näytössä keskustelun ja puheenvuoropyyntöjen asetuksia Keskustelun ja puheenvuoropyyntöjen asetukset: Asetukset näkyvät näytössä. Ne voidaan ottaa käyttöön tai poistaa käytöstä liukusäätimellä 2, käyttöoikeuksien ja toimintojen mukaan. Lue lisää Discuss (keskustelu)- ja Request to speak (puheenvuoropyynnöt)- asetuksista DCN-multimediajärjestelmän PC-määritysoppaasta (katso kohta: Kokoussovellus). 2 ON / OFF (käytössä / pois käytöstä): Liukusäädin. Käytetään asetusten valitsemiseen. Bosch Security Systems B.V. Käyttöopas V1.0

14 14 fi Vianmääritys DCN multimediajärjestelmä 5 Vianmääritys Jos DCNM-multimedialaitetta ei ole määritetty oikein, näkyviin tulee seuraavanlainen näyttö: Jos DCNM-multimedialaite ei löydä järjestelmää verkosta, näkyviin tulee seuraavanlainen näyttö: Huomautus! Jos tarvitset apua vianmäärityksessä, ota yhteys paikalliseen tekniseen tukeen V1.0 Käyttöopas Bosch Security Systems B.V.
