1 DCN multimediajärjestelmä Konferenssijärjestelmä fi Ohjelmiston käyttöopas

2

3 DCN multimediajärjestelmä Sisällysluettelo fi 3 Sisällysluettelo 1 Turvallisuus 5 2 Tietoja tästä käyttöoppaasta Kohdeyleisö Tekijänoikeus ja vastuuvapautuslauseke Versiohistoria 6 3 Järjestelmän yleiskatsaus Laitteistovaatimukset Verkon vaatimukset Ohjelmistovaatimukset Lisenssivaatimukset 12 4 Järjestelmän asennus ja lataus laitteeseen DCN-multimediaohjelmiston asentaminen Ohjelmiston lataaminen laitteisiin Kolmannen osapuolen sovelluksen lisääminen multimedialaitteeseen 14 5 Ohjelmistopalvelin Aktivointityökalu Palvelinkonsoli RSTP-protokollan (Rapid Spanning Tree Protocol) tuki 16 6 Kokoussovellus Käyttöoikeudet ja kokousoikeudet Hallinta Kokous Esityslista Keskustelu Valikko Valmistelu Henkilöt Keskustelumallit Kokoukset Kokouksen tiedot Osallistujat Esityslista Esityslistan kohdan tiedot Osallistujaluettelo Puhujien odotuslista Määritys Käyttäjäryhmät Käyttäjät Huoneet 27 7 Järjestelmän laajennus 31 8 Ulkoisen HD SDI-kytkimen määrittäminen 34 9 Vihjeitä ja vinkkejä Viallisen laitteen vaihtaminen Verkkoliitännän määritys Lisenssin palauttaminen ja korjaaminen Automaattinen kirjautuminen kokoussovellukseen Laitteiden palauttaminen varmistustilasta 37 Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

4 4 fi Sisällysluettelo DCN multimediajärjestelmä 9.6 Uusien videovirtojen määrittäminen Lisenssitiedoston varmuuskopioiminen Tietokannan kopioiminen Tyhjän tietokannan luominen Nykyisen tietokannan tuominen Vianmääritys Asiakaspalvelu V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

5 DCN multimediajärjestelmä Turvallisuus fi 5 1 Turvallisuus Lue aina ennen tuotteiden asentamista tai käyttämistä tärkeät turvallisuusohjeet, jotka ovat saatavilla erillisenä monikielisenä asiakirjana: Tärkeät turvallisuusohjeet (Safety_ML). Turvaohjeet toimitetaan kaikkien verkkovirtaan kytkettävien laitteiden mukana. Turvallista käyttöä koskevat huomautukset Osa DCN multimedia -tuotteista on tarkoitettu kytkettäviksi julkiseen sähköverkkoon. Sähköiskut voidaan välttää suorittamalla toimenpiteet silloin, kun järjestelmä ei ole kytketty verkkovirtaan. Toimet laitteiden virran ollessa kytkettynä ovat sallittuja vain, jos laitteiden virtaa ei saada katkaistua. Toimenpiteet saa suorittaa vain valtuutettu huoltohenkilöstö. Vanhat sähkö- ja elektroniset laitteet Sähkö- ja elektroniset laitteet, joita ei voi enää korjata, täytyy kerätä erikseen ja lähettää asianmukaiseen kierrätyslaitokseen WEEE-direktiivin (European Waste Electrical and Electronic Equipment) mukaisesti. Järjestä vanhojen sähkö- tai elektronisten laitteiden kierrätys paikallisten palautus- ja keräysjärjestelmien mukaisesti. Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

6 6 fi Tietoja tästä käyttöoppaasta DCN multimediajärjestelmä 2 Tietoja tästä käyttöoppaasta Tämän oppaan tarkoitus on antaa tarvittavat tiedot DCN-multimediakonferenssijärjestelmän määrittämiseen, kokousten valmisteluun ja valmisteltujen kokousten hallintaan. Opas ei sisällä laitteiston asennus- ja käyttöohjeita. Nämä ohjeet ovat DCN-multimedialaitteiston asennusoppaassa ja DCN-multimediajärjestelmän käyttöoppaassa. Ohjelmiston käyttöopas on saatavana myös digitaalisena asiakirjana Adobe PDF -muodossa. Katso tuotteisiin liittyvät tiedot osoitteesta Kohdeyleisö Tämä opas on tarkoitettu asentajien ja järjestelmän ylläpitäjien käyttöön sekä DCNmultimediakonferenssijärjestelmän kokousten valmisteluun ja/tai valmisteltujen kokousten hallintaan valtuutettujen henkilöiden käyttöön. 2.2 Tekijänoikeus ja vastuuvapautuslauseke Kaikki oikeudet pidätetään. Mitään tämän ohjeen osaa ei saa kopioida tai lähettää missään muodossa millään välineellä elektronisesti, mekaanisesti, valokopioimalla, nauhoittamalla tai millään muulla tavalla ilman julkaisijan etukäteen antamaa kirjallista lupaa. Jos haluat lisätietoja oppaan tai otteiden uudelleenjulkaisusta, ota yhteys Bosch Security Systems B.V.:hen. Oppaan sisältö ja kuvat voivat muuttua ilman ennakkoilmoitusta. 2.3 Versiohistoria Julkaisupäivä Oppaan versio Versiomuutoksen syy V painos V1.1 Päivitys osioihin: 2.3, 3.1, 3.3, 4.1, V1.2 Päivitys osioihin: 1, 2, 2.1, 2.3, 3.1, 3.4, 4.2, 5.1, 6.2, 6.2.2, 6.2.3, 6.3, 6.3.2, 6.3.3, 6.3.4, 6.3.5, 6.3.8, 6.3.9, ja Uudet osiot: 7, V1.3 Siirretyt osiot: vanha 8 > uusi 9 ja vanha 9 > uusi 10. Päivitys osioihin: 2.3, 3.1, 5.1, 6, 6.1, 6.2.4, 6.4.3, 7, 9.1. Uudet osiot: 4.3, 5.3, 8, V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

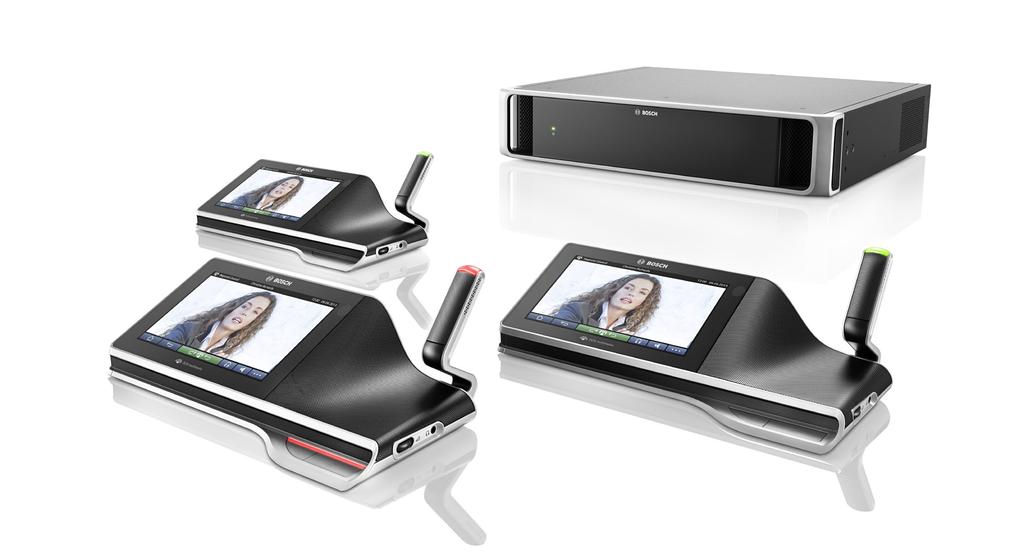

7 DCN multimediajärjestelmä Järjestelmän yleiskatsaus fi 7 3 Järjestelmän yleiskatsaus DCN-multimediajärjestelmä on IP-pohjainen konferenssijärjestelmä, joka toimii OMNEOyhteensopivassa Ethernet-verkossa. Sitä käytetään ääni-, kuva- ja datasignaalien välitykseen ja käsittelyyn. Uusimmat julkaisutiedot sisältävät tärkeää tietoa järjestelmästä. Käyttäjien kannattaa osallistua DCN-multimediakonferenssijärjestelmän koulutukseen ennen DCN-multimediajärjestelmän asennusta, määritystä, valmistelua ja käyttöä Kuva 3.1: DCN-multimediajärjestelmän tyypillinen kokoonpano Tyypillisen DCN-multimediakonferenssijärjestelmän osat: 1. Järjestelmän palvelinohjain (tietokone): Ohjaintietokone on järjestelmän keskus, joka hallitsee toimintojen käyttöoikeuksia, määrittää järjestelmän asetukset ja ohjaa järjestelmää. 2. Asiakastietokone (valinnainen): Asiakastietokoneella voidaan hallita ja valmistella kokouksia sekä määrittää järjestelmän asetukset. 3. Äänen virtakytkin (DCNM APS): Tämä kytkin hoitaa järjestelmän äänen hallinnan, äänen reitityksen järjestelmään ja järjestelmästä pois sekä virran välityksen laitteille. 4. Virtakytkin (DCNM PS): Tätä kytkintä tarvitaan, kun järjestelmään halutaan kytkeä useampia laitteita. 5. Multimediakonferenssilaitteet (DCNM MMD): Osallistujat voivat olla mukana kokouksessa käyttämällä multimedialaitetta. 5.1 on DCNM MMD-laite, jolla kytketään ja katkaistaan järjestelmän virta. Laite kytketään aina DCNM APS- tai DCNM PS-kytkimen virralliseen liitäntään. 5.2 on DCNM MMD-laite, jota käytetään PoE-tyyppisen Ethernet-kytkimen kautta. 6. Järjestelmäverkkokaapeli (DCNM CBxxx): Tätä kaapelia käytetään DCM-multimedialaitteiden, äänivirtakytkimen ja virtakytkimen välisiin kytkentöihin. 7. Ethernet-kytkin: Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

8 8 fi Järjestelmän yleiskatsaus DCN multimediajärjestelmä Joissakin porteissa on PoE-tyyppinen Ethernet-kytkin. Kytkin reitittää järjestelmän dataliikenteen Ethernet-liitännän kautta. 8. CAT 5e-Ethernet-kaapeli (vähimmäisvaatimus) 9. Valinnainen HD-konferenssidomekamera (VCD 811-IWT) ja ulkoinen virtalähde: Laite kuvaa puhuvaa osallistujaa. DCN-multimediaohjelmisto DCN-multimediakonferenssijärjestelmän ohjelmistoa käytetään seuraaviin tehtäviin: DCN-multimediakonferenssijärjestelmän hallinta ja valvonta Huoneessa pidettävän kokouksen hallinta Kukin kokous koostuu useita aiheita sisältävästä asialistasta, ja kukin aihe sisältää keskustelun. DCN-multimediaohjelmistossa on kaksi pääosaa: 1. DCN-multimediaohjelmistopalvelin 2. Kokoussovellus. DCN-multimediaohjelmistopalvelin DCN-multimediaohjelmistopalvelin on joukko Windows-palveluita. Palveluilla ei ole käyttöliittymää. Ne suoritetaan taustalla ja ne hallitsevat ja valvovat kaikkia DCNmultimedialaitteita ja asiakastietokoneita, joissa kokoussovellus on käynnissä. Ohjelmistopalvelin sisältää myös lisenssin aktivointimoduulin. Moduulia tarvitaan koko DCNmultimediakonferenssijärjestelmän lisenssin aktivointiin. DCN-multimediakokoussovellus DCN-multimediakokoussovellus toimii tietokoneen käyttöliittymänä, jonka avulla käyttäjä voi määrittää järjestelmän ja valmistella ja hallita kokouksia. Palveluita suorittava tietokone toimii järjestelmän hallintapalvelimena, eikä se vaadi käyttäjän vuorovaikutusta DCN-multimediakonferenssijärjestelmässä. Kokouksen hallinnan perustoimintoja voidaan käyttää DCN-multimedialaitteen avulla. Vaihtoehtoisesti kokousta voi hallita ja valvoa palvelintietokoneelta, johon on asennettu kokoussovellus. Kokoussovellus voidaan tarvittaessa asentaa palvelintietokoneen sijaan asiakastietokoneelle. Näin ollen palvelintietokone voidaan asentaa 19 tuuman telineeseen, joka sijaitsee tavallisesti palvelinhuoneessa. Kokoussovellusta voi käyttää useassa tietokoneessa yhtä aikaa. Järjestelmän ääniä hallitaan DCN-multimediajärjestelmän äänen virtakytkimen (DCNM APS) avulla. Tämä tarkoittaa, ettei järjestelmässä ole ääniä, mikäli DCNM APS-kytkintä ei ole V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

9 DCN multimediajärjestelmä Järjestelmän yleiskatsaus fi Laitteistovaatimukset Tässä osiossa luetellaan järjestelmän kutakin osaa koskevat vähimmäisvaatimukset. Yleiskuvaus pakollisista ja valinnaisista osista on DCN-multimediajärjestelmän käyttöohjeen yleiskuvausosiossa. Tietokone Tietokonetta voi käyttää kolmeen tarkoitukseen: 1. Palvelinohjelmistoa käyttävä tietokone usean tietokoneen järjestelmässä. 2. Tietokoneasema, johon on asennettu vain kokoussovellus. 3. Yhden tietokoneen järjestelmä, jota käytetään kumpaankin yllä mainittuun tarkoitukseen. Kutakin käyttötarkoitusta koskevat vähimmäisvaatimukset on lueteltu seuraavassa taulukossa. Yhden tietokoneen järjestelmä, johon on asennettu palvelinohjelmisto ja kokoussovellus: Palvelinohjelmistoa käyttävä tietokone usean tietokoneen järjestelmässä: Tietokone, johon on asennettu vain kokoussovellus: Windows-palvelin 2008 R2 (64-bittinen) tai: Windows-palvelin 2012 R2 (64-bittinen) (jossa.net Framework 3.5 -ominaisuus): Suoritin i5, neliytiminen, 2,4 GHz. 8 Gt RAM-muistia 20 Gt vapaata levytilaa 1 Gt:n Ethernet-kortti. Windows-palvelin 2008 R2 (64-bittinen) tai: Windows-palvelin 2012 R2 (64-bittinen) (jossa.net Framework 3.5 -ominaisuus): Suoritin i5, neliytiminen, 2,4 GHz. 8 Gt RAM-muistia 20 Gt vapaata levytilaa 1 Gt:n Ethernet-kortti. Windows 7 Home Premium (64-bittinen) tai: Windows 8 Pro (64-bittinen) (jossa.net Framework 3.5 -ominaisuus): Suoritin i5, neliytiminen, 2,4 GHz. 8 Gt RAM-muistia 20 Gt vapaata levytilaa 1 Gt:n Ethernet-kortti. Kytkimet Kytkimiä koskevat vähimmäisvaatimukset: 1 Gt tai tehokkaampi, laitteistonvaihtotoiminto. Palvelun laatu erillisillä palveluilla, vähintään neljä lähtöjonoa ja tehokas pakettiajastus prioriteetin mukaan. (Valinnainen) IGMPv3- tai IGMPv2-tutkinta. IGMP-tutkintaa voi käyttää kaistanleveyden käytön optimoimiseen. Tästä on hyötyä järjestelmissä, joissa on yli 10 monilähetyskanavaa, mutta sen käyttö ei ole aivan välttämätöntä. Riittävä suorituskyky suuren IGMP-kyselyvastausten määrän käsittelyyn sen mukaan, kuinka monta laitetta kytkimeen on liitetty (suoraan tai välillisesti). IGMP-laitteistotukea suositellaan. (Valinnainen) (Nopean) virityspuun tuki siltä varalta, että käytössä on vikasietoisia verkkoja. Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

10 10 fi Järjestelmän yleiskatsaus DCN multimediajärjestelmä (Valinnainen) SNMPv3-tuki kytkimen valvontakäyttöön V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

11 DCN multimediajärjestelmä Järjestelmän yleiskatsaus fi 11 Reitittimet Reitittimiä koskevat vähimmäisvaatimukset: 1 Gt:n tai tehokkaammat Ethernet-portit PIM DM-protokollan tai kaksisuuntaisen PIM-protokollan tuki Reititysviiveen minimointi laitteiston IP-reitityksen avulla (esim. 3. tason kytkentä) Pakettien lähetysnopeus > pakettia sekunnissa / portti (esim. 8 Mp/s 8 porttisessa reitittimessä) Nopea (non-blocking) taustaväylä kullekin kytkentäportille eli 2 Gt/portti (esim. 16 Gb/s 8 porttisessa reitittimessä) MAC-osoitetaulukko, jossa on vähintään osoitetta jokaista suoraan kytkettyä aliverkkoa kohden. Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

12 12 fi Järjestelmän yleiskatsaus DCN multimediajärjestelmä 3.2 Verkon vaatimukset Jos DCN-multimediakonferenssijärjestelmää käytetään itsenäisenä järjestelmänä, se käyttää ns. paikallisia dynaamisen linkin osoitteita. Tämä tarkoittaa, että palvelin- ja asiakastietokoneiden TCP/IPv4-asetuksen on oltava Hanki IP-osoite automaattisesti. Tämä asetus on tavallisesti oletusasetuksena eikä vaadi tietokoneen verkkomääritysasetusten muuttamista. Jos käyttöön tarvitaan lisätoimintoja, kuten Internet-yhteys, dynaamisia yhteysosoitteita ei voi käyttää. Internet-yhteyden muodostamiseksi DCN-multimedialaitteet ja tietokoneet on liitettävä DHCP-palvelimeen. Jos DCN-multimediajärjestelmä tulee osaksi paikallista verkkoa, pyydä apua verkon määrittämiseen IT-osastoltasi. Huomautus! Tässä oppaassa ei ohjeisteta Ethernet-verkon määrittämistä. 3.3 Ohjelmistovaatimukset DCN-multimediajärjestelmän vaatimukset: Windows 7 Home Premium (64-bittinen) tai uudempi tai Windows 8 Home Premium tai uudempi tai Windows 2008 Server R2 tai Windows 2012 Server R2. Kaikissa versioissa on oltava uusin Service Pack ja uusimmat päivitykset asennettuina. 3.4 Lisenssivaatimukset Ennen kuin DCN-multimediaohjelmistoa voidaan käyttää, palvelintietokoneeseen tarvitaan lisenssi. Tarkista lisenssin ostamista varten saatavilla olevat ohjelmistomoduulit sivustossa olevista teknisistä tuotetiedoista. DCN multimedia -ohjelmisto on aktivoitava, ennen kuin sitä voi käyttää. Huomautus! DCN-multimediajärjestelmäpalvelimen ohjelmisto (DCNM LSYS) vaaditaan aina V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

13 DCN multimediajärjestelmä Järjestelmän asennus ja lataus laitteeseen fi 13 4 Järjestelmän asennus ja lataus laitteeseen DCN-multimediakonferenssijärjestelmä täytyy määrittää ennen käyttöä. Järjestelmän määritys suoritetaan seuraavassa järjestyksessä: Verkon asennus: Tätä ei käsitellä Bosch Security Systems B.V:n oppaissa. Paikallisen IT-osaston on suoritettava verkon asennus. Katso kohta Laitteistovaatimukset, Sivu 9 ja Verkon vaatimukset, Sivu 12. Laitteiston asentaminen: Tätä aihetta ei käsitellä tässä oppaassa. Lisätietoja on DCN-multimedialaitteiston asennusoppaassa. Katso tuotteisiin liittyvät tiedot osoitteesta Ohjelmiston asentaminen: DCN-multimediaohjelmiston asentaminen, Sivu 13. Aktivoi järjestelmä ja sovellusohjelmisto rekisteröimällä ohjelmisto: Aktivointityökalu, Sivu 15. Päivitä laiteohjelmisto: Ohjelmiston lataaminen laitteisiin, Sivu 13. Järjestelmän ja sovellusohjelmiston määrittäminen: Kokoussovellus, Sivu DCN-multimediaohjelmiston asentaminen Noudata (DCNM APS-järjestelmän mukana toimitetun) DVD-levyn asennusohjeita tai verkkosivustolta ladattujen tiedostojen ohjeita. Voit hakea niitä hakusanoilla DCNM LSYS DCN multimedia System Server Software. Huomautus! Varmista ennen asennusta, että tietokoneessa on vain yksi käytössä oleva verkkoliittymä (Bluetooth lasketaan myös verkkoliittymäksi). Katso tuotteisiin liittyvät tiedot osoitteesta Ohjelmiston lataaminen laitteisiin Kaikkien laitteiden mukana toimitetaan diagnostiikkaohjelmisto, joka on ladattava ennen laitteiden käyttöä. Varmista, että kaikki laitteet on kytketty oikein verkkoon ja ne ovat käynnissä: 1. Käynnistä Windowsin käynnistysvalikosta laiteohjelmiston lataustyökalu kansiosta Kaikki ohjelmat > Bosch > OMNEO > Laiteohjelmiston lataustyökalu. 2. Lisätietoa on laiteohjelmiston lataustyökalun käytönaikaisessa ohjeessa. Huomautus! DCNM MMD- ja DCNM APS-latauksia ei ole suositeltavaa aloittaa saman aikaisesti, koska DCNM APS nollataan latauksen aikana. Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

14 14 fi Järjestelmän asennus ja lataus laitteeseen DCN multimediajärjestelmä 4.3 Kolmannen osapuolen sovelluksen lisääminen multimedialaitteeseen Kolmannen osapuolen Android-sovellus lisätään multimedialaitteeseen APK-lataustyökalun avulla. Varmista ennen kolmannen osapuolen Android-sovelluksen lisäämistä, että sovellus on yhteensopiva multimedialaitteen kanssa. Ota yhteys paikalliseen Bosch-edustajaan.! Varoitus! Kun multimediaa ladataan, kaikki multimedialaitteessa olevat kolmannen osapuolen sovellukset poistetaan. Huomautus! APK-lataustyökalua ei voi käyttää yhtä aikaa OMNEO-laiteohjelmiston päivitystyökalun kanssa. Lisää kolmannen osapuolen Android-sovellus multimedialaitteeseen seuraavasti: 1. Siirrä APK-tiedostot palvelintietokoneelle. 2. Napsauta Selaa-painiketta. 3. Siirry APK-tiedostojen sijaintiin. 4. Valitse multimedialaite, johon sovellus lisätään. 5. Valitse APK-tiedosto. 6. Napsauta Lataa-painiketta. Huomautus! Jos uusi APK-paketti ei näy multimedialaitteen aloitusnäytössä, paina aloituspainiketta useita kertoja tai käynnistä multimedialaite uudelleen V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

15 DCN multimediajärjestelmä Ohjelmistopalvelin fi Ohjelmistopalvelin Aktivointityökalu Järjestelmäohjelmisto on aktivoitava ennen käynnistämistä. Ohjelmiston aktivointiin tarvitaan aktivointitunnus, joka lähetetään sähköpostitse ohjelmiston ostamisen jälkeen. Aktivointiin tarvitaan myös USB-tikku ja mikä tahansa Internetiin yhdistetty PC-tietokone. Aktivointityökalun käynnistäminen: 1. Valitse Windowsin käynnistysvalikosta Kaikki ohjelmat > Bosch > DCN multimedia > Activation tool (Aktivointityökalu) tai käynnistä se palvelimen konsolista. 2. Valitse Lisää täydennys. 3. Syötä kaikki tarvittavat tiedot mukaan lukien aktivointitunnus ja valitse Aktivoi. Näkyviin tulee tallenna nimellä -valintaikkuna. Tallenna Request-tiedosto USB tikulle. 4. Siirry osoitteeseen ja lataa Request-tiedosto Manage license (Lisenssin hallinta) -sivulle USB-tikulta. Kun olet ladannut Request-tiedoston, tallenna vastaustiedosto USB-tikulle. 5. Vie USB-tikku DCN multimedia -aktivointityökaluun ja valitse Vastausviestin käsittely. 6. Lataa vastaustiedosto järjestelmään. Järjestelmä on nyt aktivoitu. 5.2 Palvelinkonsoli Voit nähdä DCN-multimediapalvelimen tilan konsolisovelluksen avulla. DCNmultimediapalvelimen konsoli sijaitsee palvelintietokoneen ilmoitusalueella. Voit lopettaa ja käynnistää palveluja valitsemalla hiiren oikealla painikkeella DCNmultimediapalvelimen konsolin. DCN-multimediapalvelimen konsolin tila Tila Kuvaus Käynnissä. Lopetettu. Varoitus. Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

16 16 fi Ohjelmistopalvelin DCN multimediajärjestelmä 5.3 RSTP-protokollan (Rapid Spanning Tree Protocol) tuki RSTP-protokollan voi ottaa käyttöön tai poistaa käytöstä DCN-multimediajärjestelmässä seuraavasti: 1. Siirry Windowsin resurssienhallinnassa kohtaan C:\Programs\Bosch\DCN multimedia. 2. Avaa Bosch.Dcnm.Services.DeviceService.Main.exe.config-tiedosto. Jos sinulla on järjestelmänvalvojan oikeudet, voit avata tiedoston Muistio-ohjelmalla. Muussa tapauksessa kopioi tiedosto tietokoneen paikalliselle alueelle. 3. Ota RSTP käyttöön vaihtamalla OcaRstpModeEnabled-kohdan arvo epätosi-arvosta tosiarvoksi. <!-- Osoittaa, onko RSTP käytössä vai poissa käytöstä kaikissa OCA-laitteissa --> <add key="ocarstpmodeenabled" value="false"/> Huomautus! Ennen kuin päivität kaikki DCN-multimedialaitteet, varmista, että - kaapelointia ei ole tehty vikasietoiseksi - RSTP on pois käytöstä (arvo on oletusarvo, epätosi) V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

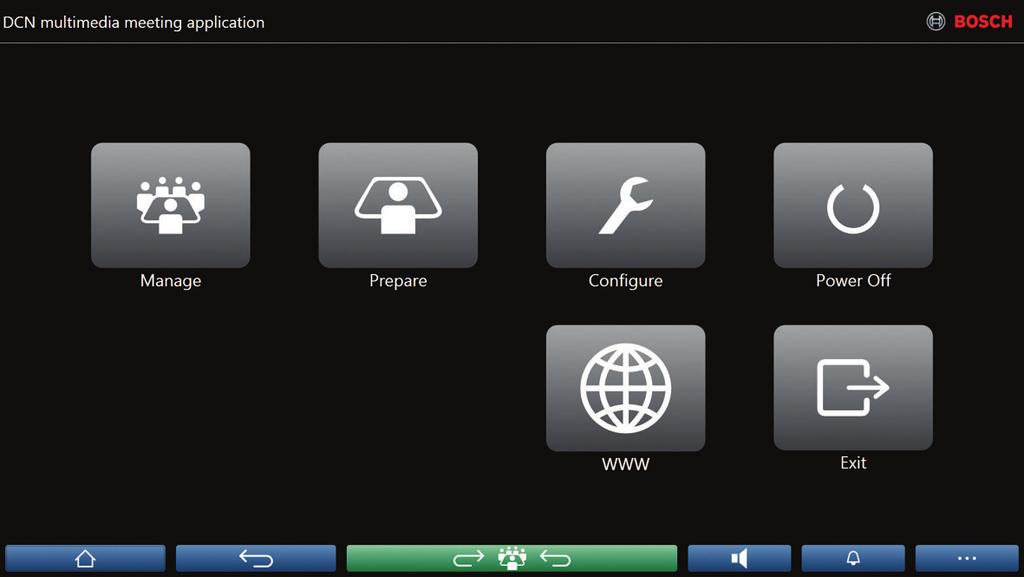

17 DCN multimediajärjestelmä Kokoussovellus fi 17 6 Kokoussovellus Kokoussovelluksen avulla voit hallita ja valmistella kokouksia sekä muokata DCNmultimediajärjestelmän asetuksia. Käynnistä kokoussovellus seuraavasti: Valitse Windowsin käynnistysvalikosta Kaikki ohjelmat > Bosch > DCN multimedia > Kokoussovellus. Kun sovellus käynnistyy, näkyviin tulee kirjautumisikkuna. Tässä ikkunassa kirjaudutaan sovelluksiin käyttäjätunnuksen ja salasanan avulla. Käyttäjä voi myös valita sovellukselle haluamansa kielen. Kuva 6.1: Kokous-sovelluksen pääsivu Huomautus! Oletuksena käyttäjätunnus on admin ja salasana jää tyhjäksi. Oletuskieli on käyttöjärjestelmän kieli. Jos oletuskieltä ei ole saatavilla sovelluksessa, kieleksi valitaan automaattisesti englanti. Kokoussovellus koostuu kolmesta pääosasta (käytettävissä vain oikean lisenssin hankkineille): 1. Hallinta, Sivu 20: Kokouksen hallinta. 2. Valmistelu, Sivu 23: Kokouksen valmistelu. 3. Määritys, Sivu 27: Järjestelmän asetukset. Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

18 18 fi Kokoussovellus DCN multimediajärjestelmä 6.1 Käyttöoikeudet ja kokousoikeudet Toimintojen käyttämiseen tarvitaan erilaisia oikeuksia. DCN-multimediasovellus sisältää kahdenlaisia oikeuksia: 1. Käyttöoikeudet Saat lisätietoja käyttöoikeuksista kohdasta Käyttäjäryhmät, Sivu Kokousoikeudet Kokousoikeudet määritetään kokouksessa paikkakohtaisesti ja osallistujakohtaisesti. Katso kohta Paikkojen määritys, Sivu 29. Katso kohta Osallistujat, Sivu 25. Kuva 6.2: Kokoussovelluksen pääsivu Kosketuspaini ke Kuvaus Käyttöoikeudet Kokousoikeudet Hallinta Kokousten hallinta. Kokouksen hallinta. Valmistelu Kokousten valmistelu. Valmistele kokous ja esitysluettelo. Määritys Järjestelmän asetusten määritys. Määritä järjestelmän asetukset. Virta Asettaa järjestelmän valmiustilaan tai herättää järjestelmän. Laite: Virta katkaistu. WWW Avaa verkkoselaimen. Lopeta Lopettaa sovelluksen. Aloitusnäyttö Palaa kokoussovelluksen kotisivulle. Takaisin Siirtyy navigointihistoriassa yhden sivun taaksepäin. Paluu kokoukseen Palaa kokouksen käynnissä olevaan osaan V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

19 DCN multimediajärjestelmä Kokoussovellus fi 19 Kosketuspaini ke Äänenvoimakk uus Kuvaus Käyttöoikeudet Kokousoikeudet Avaa äänenvoimakkuuden ohjaimen. Laite: Äänenvoimakkuuden säätö. Kutsu Aktivoi merkkiäänen, jolla kutsutaan kokouksen osallistujia. Kokouksen hallinta. Valikko ( ) Avaa lisätoimintovalikon. Kokouksen hallinta. Huomautus! Kokoussovelluksessa tai DCNM-APS:n pientehoiseen virtapistokkeeseen kytketyssä DCNmultimedialaitteessa oleva virtapainike palauttaa DCNM-APS- tai DCNM-PS-laitteesta virtansa saavat DCN-multimedialaitteet lepotilasta. Ne DCN-multimedialaitteet, jotka saavat virtaa PoEkytkimellä, pitää kytkeä päälle DCN-multimedialaitteen virtapainikkeella. Nämä laitteet käynnistyvät myös silloin, kun PoE-portti ottaa käyttöön tai poistaa käytöstä PoE-toiminnon. Katso myös Hallinta, Sivu 20 Valmistelu, Sivu 23 Määritys, Sivu 27 Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

20 20 fi Kokoussovellus DCN multimediajärjestelmä 6.2 Hallinta Hallintatoimintoa käytetään kokouksen hallitsemiseen. Käynnistä toiminto pääsivulta valitsemalla Hallinta. Näkyviin tulee Hallinta-sivu. Hallintasivulla näkyvät oletuksena valmistellut kokoukset. Kun valmisteltuja kokouksia ei ole, luettelo on tyhjä. Tämä tarkoittaa sitä, että oletuskokous on aktiivinen ja oletuskeskustelu on auki. Voit siirtyä oletuskeskusteluun valitsemalla vihreän paluu kokoukseen -painikkeen. Katso kohta Keskustelu, Sivu 21 on lisätietoja keskustelun hallinnasta. Kokouksen hallinta tarkoittaa seuraavia asioita: Aktivoi kokous tai poista sen aktivointi. Kokouksen tilasta tulee aktiivinen tai käytöstä poistettu. Avaa/sulje kokous. Kokous alkaa tai loppuu. Hallitse kokouksen esityslistaa. Hallitse keskustelua. Hallitse valikkoa. Edellytykset Kokoussovellusta suorittavassa tietokoneessa on oltava seuraava käyttöoikeus: Kokouksen hallinta Kokous Vain valmisteltua kokousta voi hallita. Voit hallita kokousta valitsemalla pääsivulta Hallintapainikkeen. Näkyviin tulee kaikkien valmisteltujen kokousten luettelo. Kokouksen nimen edessä näkyvä kuvake näyttää kokouksen tilan: Vihreä: kokous on aktivoitu. Punainen: kokous on avattu. Harmaa: kokous on poistettu käytöstä. Kokouksen aktivoiminen Aktivoi kokous painamalla kokouksen vieressä olevaa Aktivoi-painiketta. Jos haluat nähdä kokouksen tiedot aktivoimatta sitä tai poistamatta sitä käytöstä, valitse kolmio. Kun kokous on aktivoitu, kaikki kokouksen valmistellut tiedot lähetetään järjestelmään. Tiedot sisältävät osallistujien nimet ja kokousoikeudet sekä osallistujien paikat. Aktivoidun kokouksen nimi näkyy kokoussovelluksen ylätunnisteessa. Jos Aktivoi-painike ei ole näkyvissä, syy voi olla seuraava: Paikalla, jossa tietokone on, ei ole kokouksen hallintaoikeutta. Käyttäjätunnus, jolla kokoussovellukseen on kirjauduttu, ei kuulu kokoukseen ja/tai sillä ei ole kokouksenhallintaoikeutta. Kun kokous on aktivoitu, näkyviin tulee kokouksen tietosivu. Vasemmalla näkyvät kokouksen esityslista ja osallistujat. Oikealla näkyvät kokouksen tiedot ja esityslista. Jos käytössä on Automaattinen avaus -toiminto, kokous avataan automaattisesti. Kokouksen avaaminen Aloita kokous valitsemalla avauspainike. Jos Automaattinen aloitus -asetus on valittu, esityslistan ensimmäinen kohta aukeaa automaattisesti V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

21 DCN multimediajärjestelmä Kokoussovellus fi 21 Kokouksen lopettaminen Lopeta kokous valitsemalla vasemmalta kokous ja sen jälkeen oikealta Sulje. Kokous on lopetettu. Näkyviin tulee kokousluettelo, josta kokouksen voi poistaa käytöstä Esityslista Vain valmisteltua esityslistaa voi hallita. Hallitse esityslistaa seuraavasti: Avaa kokous. Kun kokous on avattu, voit valita haluamasi esityslistan kohdan vasemmalta tai oikealta. Kun esityslistan kohta on avattu, valmistellut keskusteluasetukset ja puhujaluettelo lähetetään järjestelmään ja aktivoidaan. Avoin esityslista näkyy kokoussovelluksen ylätunnisteessa. Seuraavaan esityslistan aiheeseen voi jatkaa avaamalla aiheen. Keskustelu Voit hallita keskustelua valitsemalla paluu kokoukseen -painikkeen. Vasemmalla näkyvä luettelo on keskusteluluettelo. Luettelo sisältää puhuvat ja odottavat osallistujat. Punainen kuvake: osallistuja puhuu. Harmaa kuvake: osallistujan mikrofoni on mykistetty. Vihreä kuvake: osallistuja odottaa puheenvuoroa. Voit muuttaa osallistujia odottavasta puhujaksi keskusteluluettelon alapuolella olevalla siirtopainikkeella. Jos puhujaluettelo on täysi, pisimpään puhuva osallistuja poistetaan puhujaluettelosta. Pikavalikko Voit hallita keskustelua keskusteluluettelon pikavalikon avulla. Avaa pikavalikko valitsemalla keskusteluluettelo hiiren oikealla painikkeella. Pikavalikko sisältää seuraavat toiminnot: Kun et valitse luetteloa minkään luettelon kohdan kohdalta: Peruuta kaikki: Lopeta kaikkien puhujien puheenvuorot ja poista kaikki pyynnöt. Peruuta kaikki pyynnöt: Poista kaikki pyynnöt. Lisää: Avaa valikon, josta voit lisätä luetteloon uuden osallistujan joko puhujana tai odottavana osallistujana. Lisää osallistuja valitsemalla hänet hiiren oikealla painikkeella ja valitsemalla joko anna puheenvuoro tai lisää jonoon. Riippuen avoimien mikrofonien määrästä ja mikrofonien asetuksista voi käydä niin, että odotuslistalle lisätty osallistuja siirretään suoraan puhujaluetteloon. Puhuvan osallistujan valitseminen antaa seuraavan vaihtoehdon: Lopeta puhuminen: Lopettaa valitun puhujan puheenvuoron. Riippuen avoimien mikrofonien määrästä ja mikrofonien asetuksista voi käydä niin, että odotuslistan ensimmäinen osallistuja siirretään heti puhujaluetteloon. Kun valitset luettelon odottavan osallistujan kohdalta, voit valita seuraavista vaihtoehdoista: Siirrä: Siirtää valitun osallistujan odottavasta puhujaksi. Poista: Poistaa valitun odottavan osallistujan luettelosta. Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

22 22 fi Kokoussovellus DCN multimediajärjestelmä Valikko Saat näkyviin lisää hallintavaihtoehtoja valitsemalla valikkopainikkeen (...). Jos valikkopainike ei ole näkyvissä, sinulta puuttuvat kokouksen hallintaoikeudet. Valikko sisältää seuraavat vaihtoehdot: Esitys: Siirry esitystilaan valitsemalla esityskuvake ja asettamalla liukukytkin ON-asentoon. Poistu esitystilasta asettamalla liukukytkin OFF-asentoon. DCNM LMS:n on sisällyttävä järjestelmän lisenssiin. Katso kohtaa Esityksen lähde luvussa Huoneet, Sivu 27. Keskusteluasetukset: Avaa nykyisen aktivoidun keskustelun asetukset valitsemalla keskusteluasetuskuvake. Muuttuneita asetuksia ei tallenneta esityslistan valmisteltuihin keskusteluasetuksiin. DCNM LMPM:n on sisällyttävä järjestelmän lisenssiin. Pan and tilt camera control (Panoroi ja kallista kameraa): Näytä kameran panorointi- ja kallistusohjaimet valitsemalla kameranohjauskuvake ja asettamalla liukukytkin ONasentoon. Piilota ohjaimet asettamalla liukukytkin OFF-asentoon. Kuvake on näkyvissä vain aktiivisen kokouksen aikana. DCNM LCC:n on sisällyttävä järjestelmän lisenssiin V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

23 DCN multimediajärjestelmä Kokoussovellus fi Valmistelu Kokouksen järjestäjän pitää valmistella kokous tietokonetta käyttämällä. Valmistele kokous valitsemalla Valmistelu. Näkyviin tulee Valmistelu-sivu. Kokouksen valmistelu tarkoittaa seuraavia asioita: Hallitse henkilöitä. Lisää kokouksia. Lisää henkilöitä kokoukseen. Lisää esityslistan kohtia. Lisää kokouksen tiedot. Keskustelumallit, joiden avulla voidaan määrittää keskustelun asetukset. Edellytykset Kirjautuneella käyttäjällä tulee olla Valmistele kokous ja esitysluettelo -käyttöoikeus Henkilöt Voit lisätä henkilöitä, joita voidaan myöhemmin ottaa mukaan kokouksiin, valitsemalla Henkilöt lueteltujen henkilöiden kohdalta. Voit lisätä tai poistaa henkilöitä muokkauskuvakkeilla. Voit täyttää jokaisen henkilön tietoihin Yleistä- ja Suojaus-kohtien kentät. Yleistä-kohdan kentät sisältävät esimerkiksi nimen, tittelin ja maan. Suojaus-kohdan kenttien avulla henkilölle annetaan oikeus kirjautua kokoussovellukseen. Keskustelumallit Keskustelumallien avulla voidaan määrittää keskustelun asetukset. Malleja käytetään valmisteltaessa esityslistan kohtia. Lisää tai poista keskustelumalleja muokkauskuvakkeilla. Voit määrittää mallille seuraavat asetukset: Mallin nimi: Mallin nimi. Tila: Avaa: Kun tämä on valittu, osallistujat voivat ohjata itse mikrofoniaan. Jos puhujaluettelo on täynnä, mikrofonipyyntö menee jonoon pyyntöluetteloon. Automaattinen siirto: Kun tämä on valittu, pyyntöluettelon jonot siirtyvät automaattisesti puhujaluetteloon, mikäli se ei ole jo täynnä. Ohita: Kun tämä on valittu, osallistujat voivat ohjata itse mikrofoniaan. Jos puhujaluettelo on täynnä, mikrofonipyyntö ohittaa pisimmän puhujan. Mikrofoniasetukset: Automaattinen mikrofonin sammutus kun mikrofonia ei ole käytetty 30 sekuntiin: Toimintoa voi käyttää, kun osallistujat unohtavat sammuttaa mikrofonin. Salli mikrofoni pois: Kun tämä on valittu, osallistujat voivat sammuttaa mikrofoninsa. Suurin määrä avoimia mikrofoneja: Voit valita etukäteen suurimman määrän avoimia mikrofoneja puhujaluettelossa (korkeintaan 25). Ympäröivä mikrofoni: Kun tämä on valittuna, tuloon 1 kytketty ympäristön melua vaimentava mikrofoni otetaan käyttöön. Prioriteetti: Prioriteettiäänimerkki: Kun tämä on valittu, prioriteettia käytettäessä kuuluu äänimerkki. Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

24 24 fi Kokoussovellus DCN multimediajärjestelmä Mykistä kaikki puhujat: Kun tämä on valittu, kaikki puhujat mykistetään väliaikaisesti prioriteettia käytettäessä. Peruuta kaikki puhujat ja odottajat: Kun tämä on valittu, kaikki puhujat ja pyynnöt peruutetaan prioriteettia käytettäessä. Puheenvuoropyyntöjen asetukset: Näytä paikan mukaan ensimmäinen puheenvuoron pyyntöluettelossa: Kun tämä on valittuna, ensimmäisenä pyyntöluettelossa olevan multimedialaitteen mikrofonin päällä oleva merkkivalo vilkkuu vihreänä sen sijaan, että se palaisi tasaisesti. Tasainen vihreä valo ilmaisee mikrofonin olevan käytössä. Tätä toimintoa voi käyttää ainoastaan, kun Näytä paikan mukaan odottavat puheenvuoron pyyntöluettelossa on myös valittuna. Huomautus: tämä ei vaikuta painikepalkin merkkivalojen toimintaan. Näytä paikan mukaan odottavat puheenvuoron pyyntöluettelossa: Kun tämä on valittuna, pyyntöluettelossa olevien multimedialaitteiden mikrofonin merkkivalo palaa. Mikrofonin merkkivalo ei pala silloin, kun asetusta ei ole valittu. Pyyntöluettelon ensimmäisen multimedialaitteen kohdalla merkkivalo saattaa vilkkua sen sijaan, että se palaisi tasaisesti. Tämä määräytyy sen mukaan, onko asetus Näytä paikan mukaan... pyyntöluettelossa valittuna. Kaikkien muiden pyyntöluettelon multimedialaitteiden merkkivalo palaa tasaisesti. Pyyntöluettelo: Pyyntöjen enimmäismäärä: Suurin määrä pyyntöjä pyyntöluettelossa. Salli puheenvuoropyyntö: Kun tämä on valittu, puheenvuoron pyynnöt ovat sallittuja. Salli pyynnön peruutus: Kun tämä on valittu, osallistujat voivat perua puheenvuoron pyyntönsä. Puhujan näyttöasetukset: Näytä puhuja: Kun tämä on valittu, puhujan kamerakuva näytetään. Show latest speaker (Näytä viimeisin puhuja): Kun tämä on valittu, viimeisimmän puhujan kamerakuva näytetään Kokoukset Valmistele kokous seuraavasti: 4 Voit lisätä tai poistaa kokouksia muokkauskuvakkeilla. Kun olet lisännyt uuden kokouksen, voit antaa kokouksen tiedot. Katso myös Kokouksen tiedot, Sivu 24 Osallistujat, Sivu 25 Esityslista, Sivu Kokouksen tiedot Nimi: Kokouksen nimi. Aloitus-/lopetuspäivä ja -aika: Kokouksen päivämäärä ja kellonaika. Kuvaus: Anna kokoukselle sopiva kuvaus. Sijainti: Kirjoita kokouksen sijaintitiedot. URL: Määrittää hyperlinkin verkkosivulle, jota voi käyttää multimedialaitteesta. Automaattinen avaus: Kun tämä on valittu, kokous aukeaa automaattisesti aktivoinnin jälkeen. Automaattinen aloitus: Kun tämä on valittu, esityslista alkaa automaattisesti kokouksen avaamisen jälkeen V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

25 DCN multimediajärjestelmä Kokoussovellus fi 25 Tunnistus (Valittavissa ainoastaan, kun DCNM LSID-lisenssi on järjestelmässä.): Kun tämä on valittuna, kokouksen osallistujia pyydetään tunnistautumaan. Valitse tarvittava vaihtoehto: Tunnistusta paikalla ei vaadita: Osallistujien paikat määritetään kokouksen valmistelun aikana eikä heidän ole tarpeen vahvistaa kokouksen aikana Osallistujan tunnistusperuste paikalla: Vahvistus: osallistujat vahvistavat henkilöllisyytensä määritetyllä paikalla kirjautumispainikkeella Käyttäjätunnus: osallistujat vahvistavat henkilöllisyytensä kirjoittamalla käyttäjätunnuksensa. Valitse luettelosta: osallistujat voivat vahvistaa henkilöllisyytensä valitsemalla osallistujaluettelosta (näytön tekstirivillä näkyvät tiedot). Osallistujan todennusperuste paikalla: Käyttäjätunnus ja salasana: Osallistujat todentavat henkilöllisyytensä käyttäjätunnuksella ja salasanalla. Valitse luettelosta ja salasana: Osallistujat todentavat henkilöllisyytensä valitsemalla nimensä luettelosta ja antamalla salasanan Osallistujat Henkilöt, Sivu 23 voi liittää kokoukseen. Heti kun henkilö on liitetty kokoukseen, henkilöstä tulee osallistuja. Painike Lisää Poista Kuvaus Lisää henkilöitä. Poistaa valitun osallistujan luettelosta. Taulukko 6.1: Painikkeiden toiminnot Osallistujille voi antaa seuraavia oikeuksia: Keskustele: Osallistuja saa osallistua keskusteluun. Kokouksen hallinta: Osallistuja saa hallita kokousta. Prioriteetti: Osallistuja voi käyttää prioriteettipainiketta. VIP-tyyppi: Osallistujalla on ylimääräisiä mikrofonivaltuutuksia, jotka eivät riipu mikrofonin tilasta ja avointen mikrofonien määrästä. Painikekäyttöinen: Painikkeen painaminen aktivoi mikrofonin. Tämän on kokouksen puheenjohtajan oletusasetus. PTT-käyttöinen: PTT-toiminto. Aktivoi mikrofoni painamalla painiketta ja pitämällä sitä painettuna. Tämä asetus on oletuksena ohitusmikrofonissa. Paikan nimi: Sen paikan nimi, johon osallistuja on liitetty. Näytön tekstirivi: Näyttää näytettävän tekstin/nimen. Näytön tekstirivi määritetään kohdassa Määritys > Huoneet Esityslista Jokaiseen kokoukseen kuuluvassa esityslistassa voi olla useita kohtia. 1. Voit lisätä tai poistaa kohtia muokkauskuvakkeilla. Voi muuttaa kohtien järjestystä nuolipainikkeilla. 2. Kun haluat valmistella kohdan, valitse uusi kohta ja anna tarvittavat tiedot. Esityslistan kohdan tiedot, Sivu 26 Osallistujaluettelo, Sivu 26 Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

26 26 fi Kokoussovellus DCN multimediajärjestelmä Puhujien odotuslista, Sivu 26 Katso myös Keskustelumallit, Sivu Esityslistan kohdan tiedot Esityslistan kohdalle voi määrittää seuraavat tiedot: Aihe: Vapaa kuvaus. Kuvaus: Vapaa kuvaus. URL: Määrittää hyperlinkin verkkosivulle, jota voi käyttää multimedialaitteesta. Keskusteluasetukset: Valitse oikea malli luettelosta. Valitse luettelon teksti. Esityslistan kohdan keskusteluasetukset aukeavat. Tee haluamasi asetukset ja tallenna ne tarvittaessa uutena mallina. Katso myös: Keskustelumallit, Sivu 23. Huomautus! Koska keskusteluasetukset määritetään mallissa, niistä tehdään paikallinen kopio, joka tallennetaan esityslistan kohtaan. Tämä tarkoittaa sitä, että kun esityslistan kohdalle on valittu malli, esityslistan kohdan keskusteluasetukset eivät muutu mallia muutettaessa Osallistujaluettelo Kaikki kokoukseen liitetyt osallistujat voi valita ja lisätä puhujien odotuslistaan. Lisää-painikkeella voit lisätä valitun osallistujan puhujien odotuslistaan. Voit kaventaa hakua täyttämällä hakuehdon Suodatustapa-kenttään, voit käyttää esimerkiksi osallistujien nimiä. Puhujien odotuslista Puhujien odotuslistan avulla voit asettaa järjestykseen osallistujat, joiden on tarkoitus puhua esityslistan kohdan aikana. Voit muuttaa järjestystä nuolipainikkeilla. Poista-painikkeella voit poistaa valitun osallistujan puhujien odotuslistasta. Kyseinen osallistuja on edelleen kokouksen osallistuja V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

27 DCN multimediajärjestelmä Kokoussovellus fi Määritys Määrittelytoiminnon avulla voit muokata järjestelmän asetuksia. Käynnistä toiminto pääsivulta valitsemalla Määritys. Näkyviin tulee Määritys-sivu. Määrittely tarkoittaa seuraavia asioita: Lisää käyttäjäryhmiä. Lisää/muokkaa/poista käyttäjien tietoja. Määrittele huoneita. Edellytykset Kirjautuneella käyttäjällä tulee olla Järjestelmän asetusten määritys -käyttöoikeus Käyttäjäryhmät Käyttäjäryhmiä voi luoda vain järjestelmän pääkäyttäjä. Voit luoda erilaisia käyttäjäryhmiä määrittämällä jokaiselle ryhmälle erilaisia käyttöoikeuksia. Käyttäjäryhmiä voivat olla esimerkiksi sihteerit, pääkäyttäjät, jne. Voit lisätä, poistaa tai kopioida käyttäjäryhmiä muokkauskuvakkeilla. Käyttöoikeudet: Käyttäjäryhmiin voi valita useita vaihtoehtoja. Käyttäjät Voit lisätä järjestelmään kirjautuvia käyttäjiä valitsemalla Käyttäjät-kohdan. Luettelo sisältää käyttäjät. Voit lisätä tai poistaa käyttäjiä muokkauskuvakkeilla. Voit täyttää jokaisen käyttäjän tietoihin Yleistä- ja Suojaus-kohtien kentät. Yleistä-kohdan kentät sisältävät esimerkiksi nimen, tittelin ja maan. Suojaus-kohdan kenttien avulla annetaan henkilölle oikeus kirjautus kokoussovellukseen Huoneet Huone sisältää kaikki huoneeseen liittyvät asetukset. Voit muuttaa huoneen tietoja, jos sinulla on Järjestelmän asetusten määritys -käyttöoikeus. Huoneen tiedot Automaattinen paikkojen määritys: Kun tämä on valittu, järjestelmään liitetylle uudelle laitteelle määritetään automaattisesti paikka määritetään automaattisesti paikkalisenssit, jos ne ovat käytettävissä. Vihje: Kun olet määrittänyt järjestelmän asetukset, poista valinta Automaattinen paikkojen määritys -valintaruudusta. Näin voit helpommin vaihtaa järjestelmän laitteita ja lisätä paikkoja. Osallistujien laitteiden käyttöliittymän oletuskieli: Valitsee kaikkien multimedialaitteiden käyttöliittymän kielen. Määritelmä: Määrittää näytön tekstirivin. Aktivoi valitsemalla Hyväksy näytön tekstirivi - painike. Henkilön tai käyttäjän yleiskenttiin kirjoitetut tiedot (Etunimi, sukunimi, toinen nimi, nimike, alue, maa) voidaan syöttää näytön tekstiriville lisäämällä $ merkki suoraan kuvauksen eteen. Esimerkki: $Etunimi $Sukunimi $ToinenNimi $Nimike $Alue $Maa Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

28 28 fi Kokoussovellus DCN multimediajärjestelmä Näytettävän kohdan merkkien määrää voi tarvittaessa rajoittaa 1 ja 99 merkin välille lisäämällä numero kentän jälkeen sulkuihin. Numerot, jotka ovat vähemmän kuin 1 ja enemmän kuin 99, käsitellään tavallisena tekstinä. Näytön tekstirivillä on oltava vähintään yksi edellä mainituista kohdista. Jos riville annettua tekstiä ei hyväksytä, se ympäröidään punaisella kehyksellä. HTTP-välityspalvelimet: Välityspalvelimen osoite: Välityspalvelimen osoite (IP-osoite tai isäntäkoneen nimi). Välityspalvelimen portti: Välityspalvelimen portin numero. Välityspalvelin kuuntelee työasemia tästä portista. Esityksen lähde: Oletus: käytä DcnBeamer-sovellusta esityksen oletuslähteenä. Määritys: Jaa DCN-multimediapalvelinohjelmistoa suorittavalla palvelintietokoneella kansio C:\Program Files (x86)\bosch\dcn multimedia\dcnbeamer MediaSharingjakona. Huomautus: Kaikille tarvitaan vain lukuoikeudet. Median jakaminen: Siirry esitystä etänä suorittavalla kannettavalla tietokoneella tai tietokoneella hakemistoon HYPERLINK "file:///c:\"\\«servername»\mediasharing ja kaksoisnapsauta DcnBeamer.bat-tiedostoa. Voit luoda pikakuvakkeen tai kopioida DcnBeamer-hakemiston USB-tikulle ja suorittaa sen tästä hakemistosta etänä kannettavalla tietokoneella. Ohjeita käyttämäsi H.264-esityksen lähteen URL-osoitteen syöttämiseen on esityksen lähteen käyttöohjeissa (esim. RTSP://<IP-osoite HD-konferenssidomekamera>). Ääniasetukset Äänet: Voit ladata järjestelmään omia äänimerkkejä. Äänitiedoston asetukset: PCM-muoto. 16 bittiä / näyte. 48 khz:n näytteenottotaajuus. Mono. Tiedostokoko korkeintaan 700 kt. Järjestelmä: Pää-äänenvoimakkuus: Pää-äänenvoimakkuus, joka ohjaa laitteiden kaiutinten ja äänentoistojärjestelmän äänenvoimakkuutta. Kaiuttimet: Määrittää laitteiden kaiutinten äänenvoimakkuuden. SR: Määrittää äänentoistojärjestelmän äänenvoimakkuuden. Muuta taajuuskorjainta: Määrittää laitteiden kaiutinten ja äänentoistojärjestelmän äänenvoimakkuuden taajuuskorjaimen. Linjatulo/-lähtö: Määrittää analogisen äänen tulon ja äänen lähtöjen herkkyyden. YMPÄRÖIVÄ: Määrittää tulon 1 tilan: Kun asetus on valittuna (oletus), se ottaa käyttöön tulon 1 ympäristön melua vaimentavan mikrofonin signaalille. Kun asetus ei ole valittuna, se ottaa käyttöön tulon 1 äänilinjan signaalille. I/O 2 Mode (I/O 2 -tila): Määrittää tulo/lähtö 2:n tilan. Akustinen kierto: Akustisen kierron vaimennus: Kun tämä on valittu, akustisen kierron vaimennus on käytössä. Kaiutin on käytössä, kun mikrofoni on käytössä: Käynnistää laitteen kaiuttimen, kun mikrofoni otetaan käyttöön V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

29 DCN multimediajärjestelmä Kokoussovellus fi 29 Kuulokkeiden äänenvoimakkuuden vaimennus puhuttaessa x db: x voidaan määrittää tekstiruudun tai liukusäätimen avulla. X:n säätöalue on 0 12 db. Vaimentaa kuulokkeiden äänenvoimakkuutta, kun mikrofoni on käytössä. Testiääni: Testaa järjestelmän äänet. Kameran asetukset (vain jos DCNM LCC on asennettu). Yleiskuvaus: Määrittää yleiskamerana käytettävän kameran. Esiasetukset: Määrittää yleiskuvassa käytettävän esiasetuksen. Jos yleiskuvaan valittu kamera ei tule esiasetuksia, tämä kohta on piilotettu. Huomautus! Varmista, että Bosch Onvif -kameran laiteohjelmisto on versio 5.80 tai uudempi ja että siinä on seuraavat asetukset: - H p25 tai 720p30. - Kohdebittinopeus 2 Mb/s. - Enimmäisbittinopeus 2,5 Mb/s. - Kuvasarjapituus (GOP) 15 (myös I-kuvan etäisyys). - Ei B-kuvia, vain I- ja P-kuvia. laitteet Yleiskuvaus liitetyistä laitteista: Virrankatkaisu käytettävissä -valintaruutu: Kun tämä on valittu, laite voi katkaista järjestelmästä virran. Äänenvoimakkuuden säätö käytettävissä -valintaruutu: Kun tämä on valittu, laite voi säätää pää-äänenvoimakkuutta. Paikkojen määritys Voit yhdistää laitteet paikkoihin: Määritystila (valitaan laitteessa): Kun tämä on valittu, laitteen voi yhdistää paikkaan valitsemalla valintaruudun jommassakummassa listassa. Kun määritystila on aktiivinen, laitteita ei voi käyttää. Keskustele-oikeudet, kokouksen hallinta ja prioriteetti voidaan määrittää paikoille. VIS-tyyppi (Very Important Seat, erittäin tärkeä paikka): Osallistujalla on ylimääräisiä mikrofonivaltuutuksia, jotka eivät riipu mikrofonin tilasta ja avointen mikrofonien määrästä. Painikekäyttöinen: Painikkeen painaminen aktivoi mikrofonin. Tämän on kokouksen puheenjohtajan oletusasetus. PTT-käyttöinen: PTT-toiminto. Aktivoi mikrofoni painamalla painiketta ja pitämällä sitä painettuna. Tämä asetus on oletuksena ohitusmikrofonissa. Äänestys: jos DCNM LSVT on käytettävissä, äänestystoiminto voidaan määrittää lisensoiduille paikoille. Kokouksen hallinta -käyttäjäoikeus tarvitaan aktiivisen kokouksen äänestyksen hallintaan. Vapaat ja käytettävissä olevat lisenssit on numeroitu äänestyssarakkeen otsikossa. Kun tämä valitaan: Vapaiden äänestyslisenssien määrä vähenee. Äänestysistuntoja voidaan hallita ja ohjata. Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3

30 30 fi Kokoussovellus DCN multimediajärjestelmä Kaikilla lisensoiduilla DCN-multimedialaitteilla voi äänestää koskettamalla laitteen näytön painiketta (Puolesta: vihreä painike, Vastaan: punainen painike tai Poissa: keltainen painike). Alustavat äänestystulokset (yhteenlasketut äänet vaihtoehdoille puolesta, vastaan, poissa) näkyvät multimedialaitteiden näytössä automaattisesti palkkikaaviona (väreinä vihreä, punainen ja keltainen). Tunnistus: jos DCNM LSID on käytettävissä, osallistujien kirjautumiseen käytettävät tunnistustiedot voidaan määrittää lisensoiduille paikoille/multimedialaitteille. Vapaat ja käytettävissä olevat lisenssit on numeroitu tunnistussarakkeen otsikossa. Kun tämä valitaan: Vapaiden tunnistuslisenssien määrä vähenee. Istumajärjestys voi olla vapaa tai määrätty. Osallistujan tervetulonäyttö (jossa on esimerkiksi osallistujan tunnistetiedot) näkyy multimedialaitteen näytössä. Kokouksen osallistujien kirjautumisnäyttö voidaan näyttää multimedialaitteen näytössä. Käyttäjän kirjautumistietoja voidaan pyytää ja ne voi syöttää. Jos DCNM LCC on käytettävissä, paikkoihin voi yhdistää myös kameran ja sen esiasetukset. Järjestelmäkanavat Tässä kohdassa voit määrittää Omneo-kanavan, jonka avulla puhujan kieli välitetään DCN Next Generation -järjestelmään DCN Next Generation -järjestelmästä vastaanotetut kielet. Järjestelmäkanavat ovat käytettävissä, kun käytössä on vähintään yksi DCNM LSSL-lisenssi. Puhujan lähtö DCN Multimediassa: Määrittää laitteen ja sen tulon numeron, jonka avulla puhujan ääni lähetetään DCN Next Generation -järjestelmään. Laite: Kohdassa näkyvät kaikki liitetyt Omneo-laitteet. Valitse laite nuolinäppäimellä. Omi-tulo: Valitun laitteen Omi-tulon numero. Valitse tulon numero ylä-/ alanuolinäppäimillä. DCN Next Generation -kielet: Määrittää laitteen ja sen lähdön numeron, jonka avulla tulkatut äänet tuodaan DCN Next Generation -järjestelmästä. Laite: Kohdassa näkyvät kaikki liitetyt Omneo-laitteet. Valitse laite nuolinäppäimellä. Omi-lähtö: Valitun laitteen Omi-lähdön numero. Valitse lähdön numero ylä-/ alanuolinäppäimillä. Kielet: Määrittää Omi-lähdön numerolle / DCN-multimedialaitteelle (tulkattavan) kielen nimen V1.3 Ohjelmiston käyttöopas Bosch Security Systems B.V.

31 DCN multimediajärjestelmä Järjestelmän laajennus fi 31 7 Järjestelmän laajennus DCN-multimedialaitteen edellytykset: 1 verkko. Katso kohta Järjestelmän yleiskatsaus, Sivu DCN-multimedialaitteen edellytykset: 1 verkko sekä 1 ARNI-S-verkkoliitäntä suorituskyvyn parantamiseen DCN-multimedialaitetta edellyttävät useita aliverkkoja, joista kussakin on enintään 200 laitetta: Ensimmäinen aliverkko edellyttää palvelintietokonetta, DCN APS-äänivirtakytkintä ja ARNI E-verkkoliitäntää. Kaikissa muissa aliverkoissa on oltava DCN PS-virtakytkin ja ARNI S-liitäntä kussakin. ARNI (Audio Routed Network Interface, äänireititetty verkkoliitäntä) -liitäntää käytetään yhdessä aliverkossa olevien multimedialaitteiden lukumäärän kasvattamiseen ja useiden DCNmultimediajärjestelmien aliverkkojen liittämiseen. Jos aliverkkoja tarvitaan enemmän kuin yksi, on käytettävä kahdenlaisia ARNI-liitäntöjä (ARNI E ja ARNI S). ARNI S (ARNI Standard, vakiomuotoinen ARNI): ARNI S-liitäntää tarvitaan, kun järjestelmään halutaan liittää enemmän kuin 100 DCN-multimedialaitetta. ARNI S-liitäntä tukee enintään 200:aa DCN-multimedialaitetta yhdessä aliverkossa. ARNI S toimii myös kyseisen aliverkon DHCP-palvelimena. ARNI E (ARNI Enterprise, yrityskäyttöön tarkoitettu ARNI): ARNI E-liitäntää tarvitaan, kun järjestelmään halutaan liittää enemmän kuin 200 DCN-multimedialaitetta. ARNI E tukee enintään 200:aa DCN-multimedialaitetta yhdessä aliverkossa. ARNI E toimii myös kyseisen aliverkon DHCP-palvelimena. ARNI E-liitännällä voidaan yhdistää enintään 40 aliverkkoa, joissa kussakin on ARNI S. Huomautus! Vikasietoista ARNI-liitäntää ei tueta DCN-multimediajärjestelmässä. Huomautus! Yksityiskohtaisempi kuvaus ARNI-liitännöistä on luettavissa ARNI-käyttöoppaassa osoitteessa > DCN-multimediatuotteisiin liittyvät tiedot. DCN-multimedia-aliverkon ja ARNIn edellytykset ARNI-liitäntää käytetään järjestelmissä, joihin on tarpeen liittää enemmän kuin sata (100) DCN-multimedialaitetta. Kun käytössä on useita aliverkkoja, ARNI-E-liitäntää käytetään siinä aliverkossa, jossa DCNmultimediapalvelintietokone on. Muissa aliverkoissa käytetään ARNI S-liitäntää. ARNI-määritystyökalua on käytettävä. Työkalua on käynnistysvalikossa DCNmultimediajärjestelmän palvelinohjelmiston asentamisen jälkeen. Varmista ARNI-liitäntöjä määritettäessä, että DCN-multimedian palvelintietokoneen palvelut eivät ole käynnissä. Pysäytä palvelut palvelinkonsolista. Liitä ARNI-liitännät suoraan tietokoneeseen (lisäämättä (hallinta)kytkintä väliin) määrityksen aikana. Kiinnitä kukin ARNI tietokoneeseen yksi kerrallaan määritystä varten usean aliverkon kokoonpanoa määritettäessä. Bosch Security Systems B.V. Ohjelmiston käyttöopas V1.3
