Käyttäjän pika-opas. CC kasettikonvektori

Transkriptio

1 Käyttäjän pika-opas CC kasettikonvektori Vasatherm Finland Oy Puh: +358 (0) Pihatörmä 1 A Fax: (0) Espoo etunimi.sukunimi@vasatherm.fi Finland Internet:

2 Tästä oppaasta.. sivu 2 Käyttöpaneeli. sivu 2 Näppäimet ja toiminnot sivu 2 4 Toiminta... sivu Laitteen kytkeminen päälle / pois sivu Laitteen käynnistäminen ja sammuttaminen sivu Valmiustila..... sivu Puhallinnopeuksien muuttaminen... sivu Lämpötilan säätö... sivu Ilmastoinnin säätö.. sivu Näppäinten lukitseminen.. sivu Symbolit ja merkit käyttöpaneelin näytöllä. sivu Likaisen suodattimen indikointi.. sivu Lämmitys tai jäähdytys sivu Ulkoiset ohjaukset sivu Viat.. sivu 7 5 Ajastin.. sivu Ajan asettaminen... sivu Ajastimen asettaminen.. sivu 8 6 Kunnossapito.. sivu Laitteen puhdistaminen. sivu Suodattimen puhdistaminen. sivu Yleisesti.. sivu Suodatinvahti. sivu Suodattimen puhdistaminen... sivu Suodattimen vaihtaminen sivu Säännöllinen huolto... sivu Kondenssivesipumpun suodattimen puhdistus. sivu 12 7 Viat sivu Turvallisuusohjeita. sivu Yksinkertaisten vikojen selvittäminen. sivu Asentajan tai huoltomiehen huomaama vika.sivu Virhekoodit käyttöpaneelissa... sivu Virhekoodit. sivu Virhekoodien poistaminen... sivu 16 8 Huolto sivu Turvallisuusohjeita..sivu Huoltovalikko...sivu Käyttöpaneelin resetoiminen ja konfigurointi sivu Laitteen avaaminen sivu Koneet jäähdytyspatterilla sivu Koneet raitisilmaliitännällä.. sivu Koneen etulevyn irrottaminen.. sivu Elektroniikkayksikkö.. sivu Yleistä. sivu Elektroniikkayksikön avaaminen alakautta sivu Elektroniikkayksikön irrottaminen sivu Sulake.. sivu Lämmönvaihtimen ilmaaminen sivu Lämmönvaihtimen tyhjentäminen sivu Laitteen tyyppikoodin asettaminen sivu

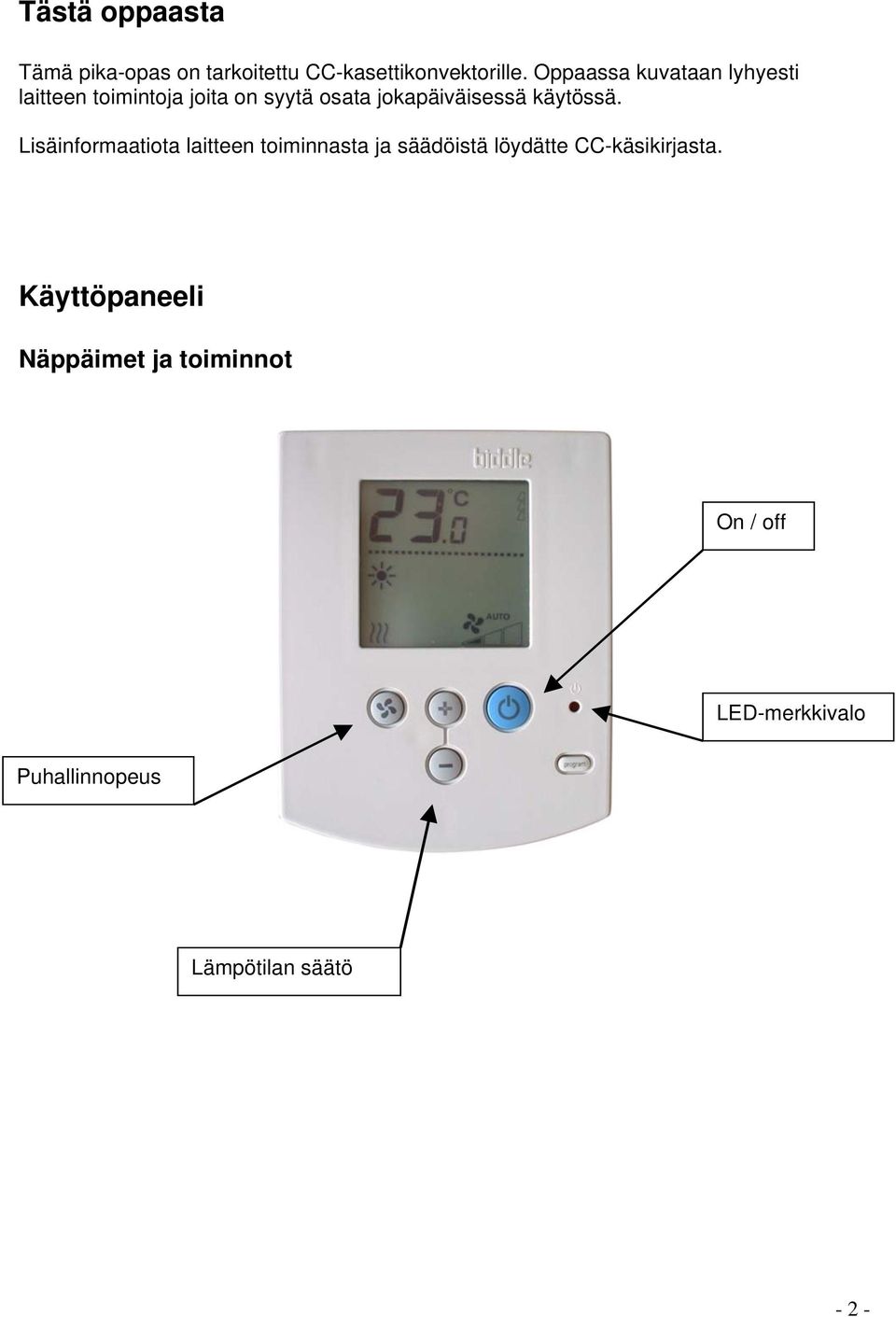

3 Tästä oppaasta Tämä pika-opas on tarkoitettu CC-kasettikonvektorille. Oppaassa kuvataan lyhyesti laitteen toimintoja joita on syytä osata jokapäiväisessä käytössä. Lisäinformaatiota laitteen toiminnasta ja säädöistä löydätte CC-käsikirjasta. Käyttöpaneeli Näppäimet ja toiminnot On / off LED-merkkivalo Puhallinnopeus Lämpötilan säätö - 2 -

4 Kaikkia toimintoja ohjataan käyttöpaneelista. Käyttöpaneelista voit: Käynnistää ja sammuttaa laitteen Säätää huonelämpötilaa Säätää puhallinnopeutta. Useamman laitteen ohjaaminen yhdestä käyttöpaneelista Jos useampi laite on kytketty yhteen käyttöpaneeliin, niin kaikki laitteet toimivat samoilla asetuksilla. Ainoa poikkeus tähän on yhdistelmä laitteita raitisilmakierrätyksellä sekä jäähdytyksellä joita voidaan ohjata yksilöllisesti. 4 Toiminta Kappaleessa kuvataan CC-kasettikonvektorin toimintoja joita on syytä osata jokapäiväisessä käytössä. Kaikkia toimintoja ohjataan käyttöpaneelista. Käyttöpaneelista voit: Käynnistää ja sammuttaa laitteen Säätää huonelämpötilaa Säätää puhallinnopeutta. 4.1 Laitteen kytkeminen päälle / pois Laitteen käynnistäminen ja sammuttaminen Voit käynnistää ja sammuttaa laitteen manuaalisesti käyttöpaneelista. Tästä riippumatta voidaan laitetta ohjata myös ulkoisilla ohjauksilla (katso 4.6.3). Käynnistääksesi ( ) tai sammuttaaksesi ( ) laitteen, paina -näppäintä lyhyesti. Jos laite on sammutettu, palaa led-merkkivalo käyttöpaneeliin oikeassa reunassa. Jos huonelämpötila laskee alle nk. yölämpötilan (vakioarvo 15 ºC) niin laite käynnistyy automaattisesti kunnes lämpötila saavutetaan Valmiustila Valmiustilassa kone ei reagoi ulkoisiin ohjauksiin. Jäätymissuoja on kuitenkin aktiivinen. kytkeäksesi laitteen valmiustilaan paina -näppäintä 3 sekunnin ajan. Poistuaksesi valmiustilasta, paina -näppäintä lyhyesti. Kun laite on valmiustilassa niin LED-merkkivalo käyttöpaneelin oikeassa reunassa palaa ja näyttö on pimeänä

5 4.2 Puhallinnopeuksien muuttaminen Paina -näppäintä muuttaaksesi puhallinnopeutta: Miniminopeus Keskinopeus Täysnopeus AUTO 4.3 Lämpötilan säätö Voit säätää huonelämpötilan tai - näppäimellä. Konvektori pyrkii saavuttamaan haluttu lämpötila. Jos konvektorissa ei ole vesipuolen säätöä niin laite sammuu kun haluttu lämpötila on saavutettu. Konvektoreissa joissa on vesipuolen säätö niin laite pienentää puhallinnopeutta samalla kun puhalluslämpötilaa lasketaan, tai puhallin pysähtyy kokonaan (riippuu asetuksista). Jos -symboli ilmestyy näytölle kun painatte tai - näppäintä ei huonelämpötilaa voida säätää. Tämä tarkoittaa että ulospuhalluslämpötilaa ohjataan kiinteällä asetuksella (lämpötilalla). Isot digitaalinumerot vasemmassa yläkulmassa indikoivat huonelämpötilaa. Pienemmät digitaalinumerot indikoivat haluttua huonelämpötilaa

6 4.4 Ilmastoinnin säätö Koskee ainoastaan laitteita joissa yhdistetty jäähdytys ja raitisilmatoiminto Jos käyttöpaneeli ohjaa kojeita joissa on jäähdytystoiminto sekä raitisilmatoiminto ja säädin näyttää samanlaiselta kun viereisessä kuvassa voit ohjata raitisilmaa riippumatta jäähdytystehosta. Säätääksesi raitisilmaa (ilmanvaihtoa) paina -näppäintä. Voit valita 4 eri tehoa ilmanvaihdolle: Ilmanvaihto 1, 2 tai 3-puhallinnopeudella. Kojeet joihin on yhdistetty raitisilma käy minimi-, keski- tai täydellä nopeudella. Ainoastaan ilmanvaihto Tämä kytkee pois koneet joissa on jäähdytys. Jotkut asetukset voivat rajoittaa puhallinnopeuksia. 4.5 Näppäinten lukitseminen Käyttöpaneelin näppäimet voidaan haluttaessa lukita. Lukittavaksesi tai avataksesi näppäimet, paina, ja - näppäimiä samanaikaisesti. Käyttöpaneelin näppäinten ollessa lukittuna, näkyy käyttöpaneelin näytöllä. -symboli - 5 -

7 4.6 Symbolit ja merkit käyttöpaneelin näytöllä Likaisen suodattimen indikointi Täynnä olevien kolmioitten määrä kertoo suodattimen likaisuusasteen. Kolmiot täyttyvät sen mukaan kun suodatin likaantuu (ajallinen toiminto). Kun maininta FILTER ilmestyy näytölle, on suodattimen käyttöikä kulunut umpeen. Suodatin tulisi tällöin puhdistaa tai vaihtaa (katso kohta 6.2) Lämmitys tai jäähdytys - Symboli tarkoittaa että konvektori jäähdyttää - Symboli tarkoittaa konvektori lämmittää Ulkoiset ohjaukset Tämä symboli tarkoittaa että konvektori on sammutettu esimerkiksi ajastimella tai jollain muulla ulkoisella ohjauksella. Tällöin ei - näppäin toimi. Tämä tarkoittaa että ulkoinen ohjaus (automatiikka) on aktiivinen. Laitteen toiminta riippuu ulkoisten ohjauksien asetuksista (katso kohta 3.3). Jotkut toiminnot eivät toimi ollenkaan tai ainoastaan osittain. Jos asetukset muuttuvat ulkoisten ohjauksien perusteella näkyvät aina senhetkiset asetukset näytöllä

8 4.6.4 Viat virhekoodi SERVICE-maininta näytöllä tarkoittaa että laitteeseen on tullut vika. Samalla näkyy näytöllä virhekoodi. Jotkut viat voivat vahingoittaa laitetta tai henkilöä jos ne jätetään huomioimatta. Jos SERVICE teksti näkyy myös näytöllä, tulisi virhekoodi tarkistaa kohdasta 7.4 ja tarvittaessa ilmoittaa tästä valtuutetulle huoltohenkilölle. Virhekoodi häviää näytöltä kun painatte jotakin näppäintä. Maininta SERVICE häviää kuitenkin vasta kun vika on korjattu. Jos näytöllä näkyy virhekoodi ilman SERVICE mainintaa, on vika ilmaantunut poissa ollessasi ja on korjaantunut itsestään. Toimenpiteisiin ei tarvitse ryhtyä ellei virhekoodi ilmesty näytölle toistuvasti. 5 Ajastin CC-kasettikonvektorin automatiikassa on vakiona viikko-ajastin. Ajastin mahdollistaa laitteen sammuttamisen ja käynnistämisen automaattisesti joka päivä. Käynnistäminen ja sammuttaminen voidaan säätää 30 min tarkkuudella. Jos on/off ohjausta halutaan ohjata tarkemmalla asettelulla, voidaan käyttää erillistä ajastinta, joka kytketään erikseen käyttöpaneeliin. Käyttöpaneelissa on paristo jonka kestoikä on vähintään 10 vuotta. Paristo pitää käyttöpaneelin aktiivisena vaikka käyttöpaneeli on virraton

9 5.1 Ajan asettaminen 1. Paina näppäintä. Näytölle ilmestyy d ja symboli. 2. Aseta päivä ja näppäimellä ja poistu näppäimellä (maanantai = d1 sunnuntai = d7) 3. Aseta tunnit H, ja näppäimellä ja poistu näppäimellä. 4. Aseta minuutit m, ja näppäimellä ja poistu näppäimellä. 5. Tallenna päivä ja aika-asetukset pitämällä näppäintä pohjassa 5 sekunnin ajan. Palaat automaattisesti käyttäjä-tasolle. Jos haluat poistua valikosta tallentamatta muutoksia, paina näppäintä. 5.2 Ajastimen asettaminen 1. Paina - näppäintä 3 sekunnin ajan. Pääsy valikkoon voi olla estetty kytkimestä käyttöpaneelin takana (katso 3.2.3). 2. Näytöllä näkyy nro 1. ja näppäimien avulla valitse: - 0 = Laite voidaan sammuttaa -näppäimestä riippumatta ajastimesta. - 1 = Laite voidaan käynnistää ja sammuttaa ainoastaan ajastimelta. -näppäin ei toimi ollenkaan. Jos tämä toiminto on valittuna ilmestyy näytölle - symboli. 3. Mene eteenpäin valikossa - näppäimellä seuraavaan kohtaan. Näytöllä näkyy iso ja näppäimien avulla valitse: - 0 = ei ajastinta tai ulkoinen ajastin - käyttöpaneelin ajastin 5. Mene - näppäimellä eteenpäin seuraavaan kohtaan. Näytössä näkyy nyt d1.0 sekä - symboli. Tämä on käynnistysaika maanantaina. 6. Aseta käynnistysaika ja - näppäimillä. 7. Mene - näppäimellä eteenpäin seuraavaan kohtaan. Näytössä näkyy nyt d1.5 sekä - symboli. Tämä on lopetusaika maanantaina. Jos aloitusaika ja lopetusaika on sama niin laite ei käynnisty

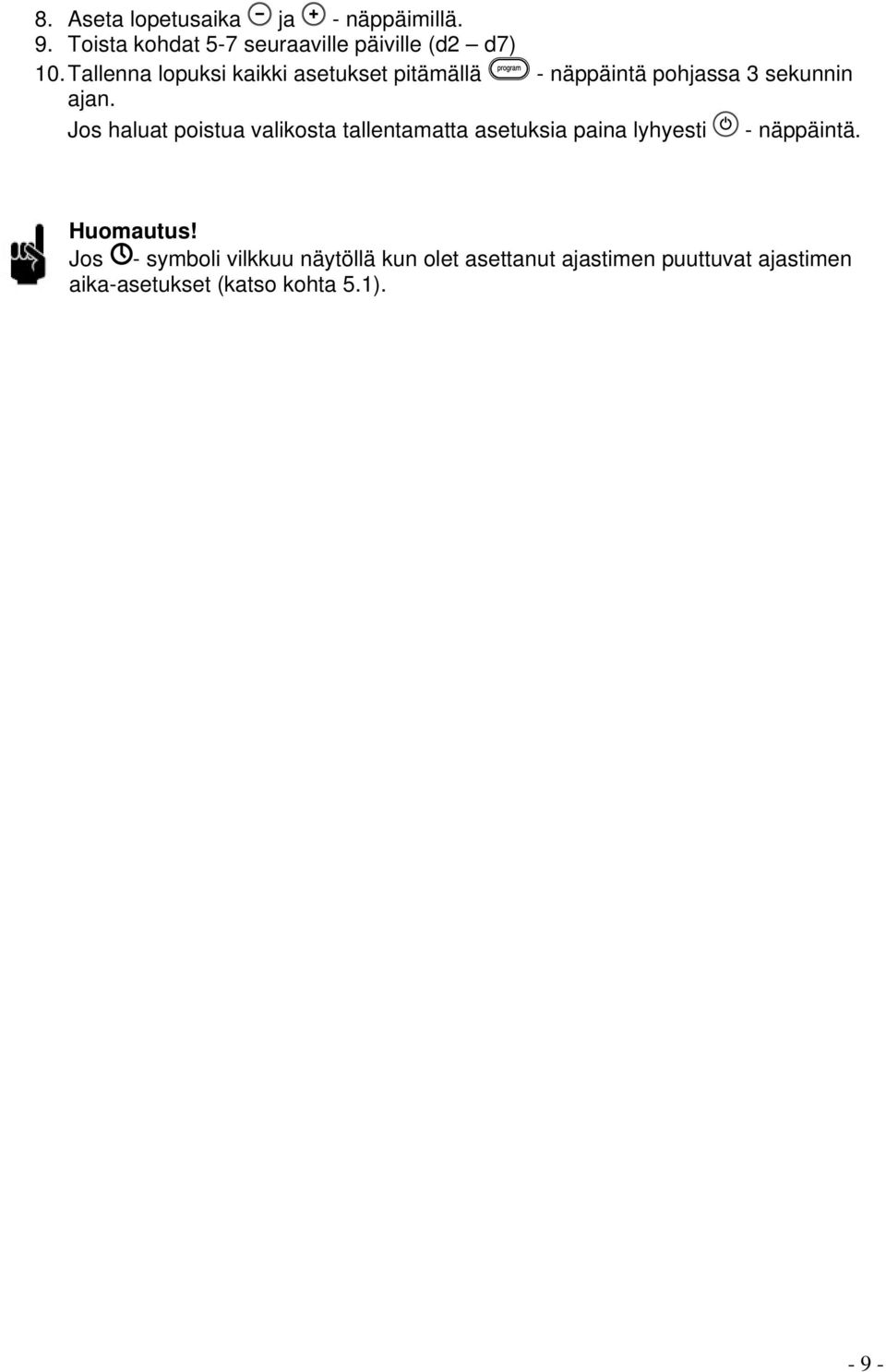

10 8. Aseta lopetusaika ja - näppäimillä. 9. Toista kohdat 5-7 seuraaville päiville (d2 d7) 10. Tallenna lopuksi kaikki asetukset pitämällä - näppäintä pohjassa 3 sekunnin ajan. Jos haluat poistua valikosta tallentamatta asetuksia paina lyhyesti - näppäintä. Jos - symboli vilkkuu näytöllä kun olet asettanut ajastimen puuttuvat ajastimen aika-asetukset (katso kohta 5.1)

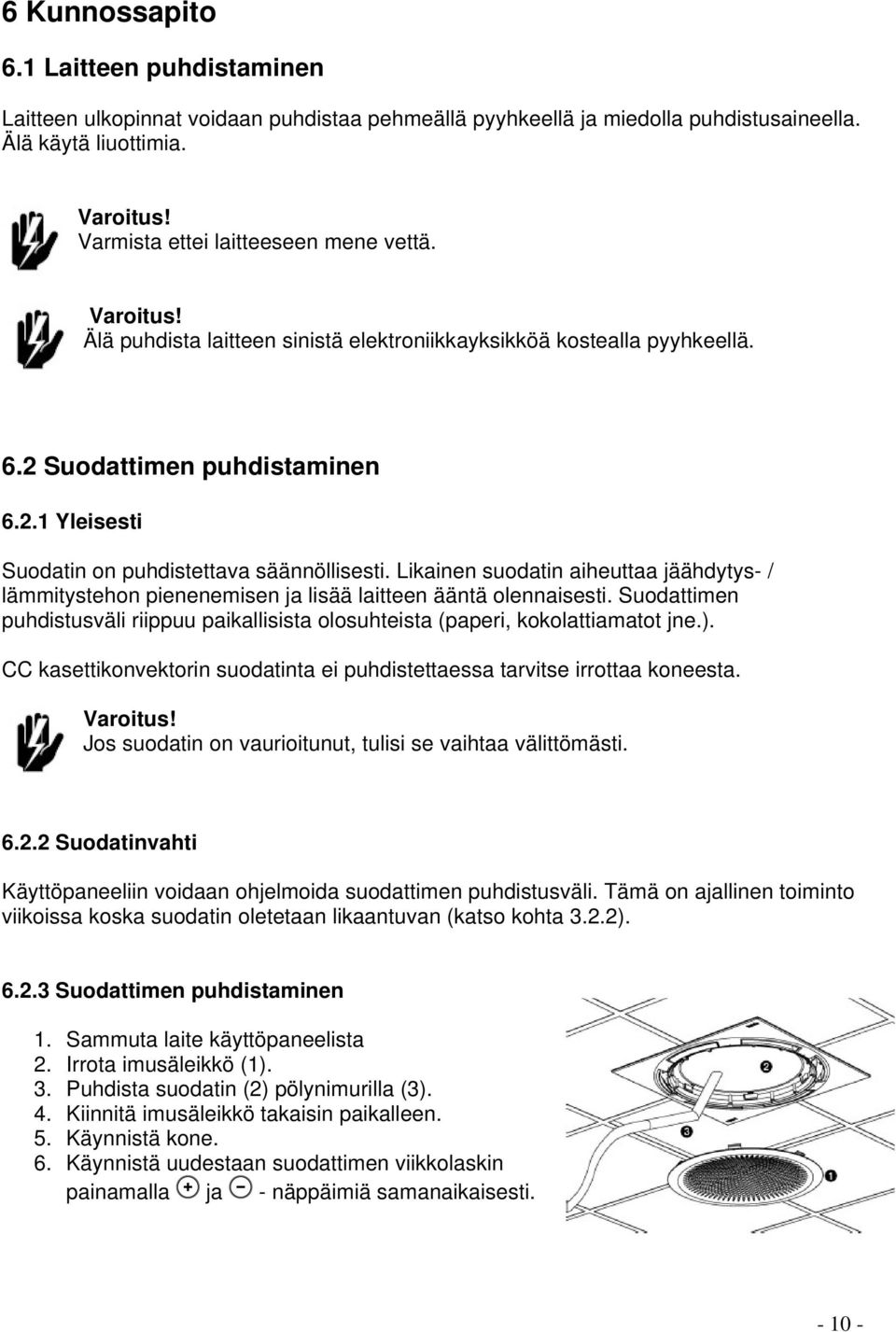

11 6 Kunnossapito 6.1 Laitteen puhdistaminen Laitteen ulkopinnat voidaan puhdistaa pehmeällä pyyhkeellä ja miedolla puhdistusaineella. Älä käytä liuottimia. Varmista ettei laitteeseen mene vettä. Älä puhdista laitteen sinistä elektroniikkayksikköä kostealla pyyhkeellä. 6.2 Suodattimen puhdistaminen Yleisesti Suodatin on puhdistettava säännöllisesti. Likainen suodatin aiheuttaa jäähdytys- / lämmitystehon pienenemisen ja lisää laitteen ääntä olennaisesti. Suodattimen puhdistusväli riippuu paikallisista olosuhteista (paperi, kokolattiamatot jne.). CC kasettikonvektorin suodatinta ei puhdistettaessa tarvitse irrottaa koneesta. Jos suodatin on vaurioitunut, tulisi se vaihtaa välittömästi Suodatinvahti Käyttöpaneeliin voidaan ohjelmoida suodattimen puhdistusväli. Tämä on ajallinen toiminto viikoissa koska suodatin oletetaan likaantuvan (katso kohta 3.2.2) Suodattimen puhdistaminen 1. Sammuta laite käyttöpaneelista 2. Irrota imusäleikkö (1). 3. Puhdista suodatin (2) pölynimurilla (3). 4. Kiinnitä imusäleikkö takaisin paikalleen. 5. Käynnistä kone. 6. Käynnistä uudestaan suodattimen viikkolaskin painamalla ja - näppäimiä samanaikaisesti

12 6.2.4 Suodattimen vaihtaminen Toimenpiteen tulisi suorittaa ainoastaan valtuutettu tekninen henkilö. 1. Sammuta kone käyttöpaneelista. 2. Katkaise virtasyöttö (ota pistoke irti). 3. Poista imusäleikkö. 4. Avaa ruuvi (1). Älä irrota sitä kokonaan. 5. Irrota kiinnike (2). 6. Poista suodatin. 7. Vaihda suodatin. 8. Kiinnitä suodatin (kohdat 4 ja 5). 9. Kiinnitä imusäleikkö paikalleen. 10. Kytke virtasyöttö päälle. Konetta ei saa käyttää ilman suodatinta. 6.3 Säännöllinen huolto Vasatherm suosittelee seuraavia toimenpiteitä suoritettavaksi asentajan tai huoltohenkilön toimesta kerran vuodessa. Tarkista että lämmönvaihdin on puhdas. Pinttynyt lika voi aiheuttaa epämiellyttävää hajua. Puhdista lika ja pöly varovasti pölynimurilla. Lämmönvaihtimen lamellit ovat herkkiä. Lämmönvaihtimen lamellit ovat teräviä. Tarkista puhaltimen toiminta. Puhdista laitteen kondenssivesilautanen (lautasen irrottaminen katso kohta 8.4.1). Puhdista kondenssivesipumpun suodatin (katso kohta 6.4)

13 6.4 Kondenssivesipumpun suodattimen puhdistus Toimenpiteen tulisi suorittaa ainoastaan valtuutettu tekninen henkilö. 1. Sammuta kone käyttöpaneelista. 2. Katkaise virtasyöttö (ota pistoke irti). 3. Irrota pyöreä imusäleikkö ja ota koko etupaneeli irti. 4. Poista suodatinelementti (1) kondenssipumpusta (2). 5. Puhdista suodatin 6. Asenna suodatin takaisin paikalleen. Tarkista tiiveys kaatamalla vettä kondenssivesilautaselle. 7. Asenna etupaneeli ja imusäleikkö takaisin paikalleen. 8. Kytke virtasyöttö ja käynnistä kone

14 7 Viat 7.1 Turvallisuusohjeita Toimenpiteitä laitteen sisällä tulisi suorittaa vain valtuutettu tekninen henkilö. Ennen laitteen avaamista noudata turvallisuusohjeita kohdassa Yksinkertaisten vikojen selvittäminen Jos epäilet että laitteeseen on tullut vika tai olet epävarma toiminnasta voit ensiksi tarkistaa taulukon Asentajan tai huoltomiehen huomaama vika Jos vikaa ei saada korjattua taulukon 7-1 avulla, voit käyttää taulukkoa 7-2 vian selvittämiseen. Jos vikaa ei saada korjattua taulukkojen 7-2 tai 7-3 avulla ottakaa yhteyttä laitetoimittajaan. Tarkista ensiksi taulukko 7-1 ennen kuin siirryt taulukkoon 7-2. Toimenpiteet taulukoissa 7-2 ja 7-3 tulisi suorittaa vain valtuutettu tekninen henkilö

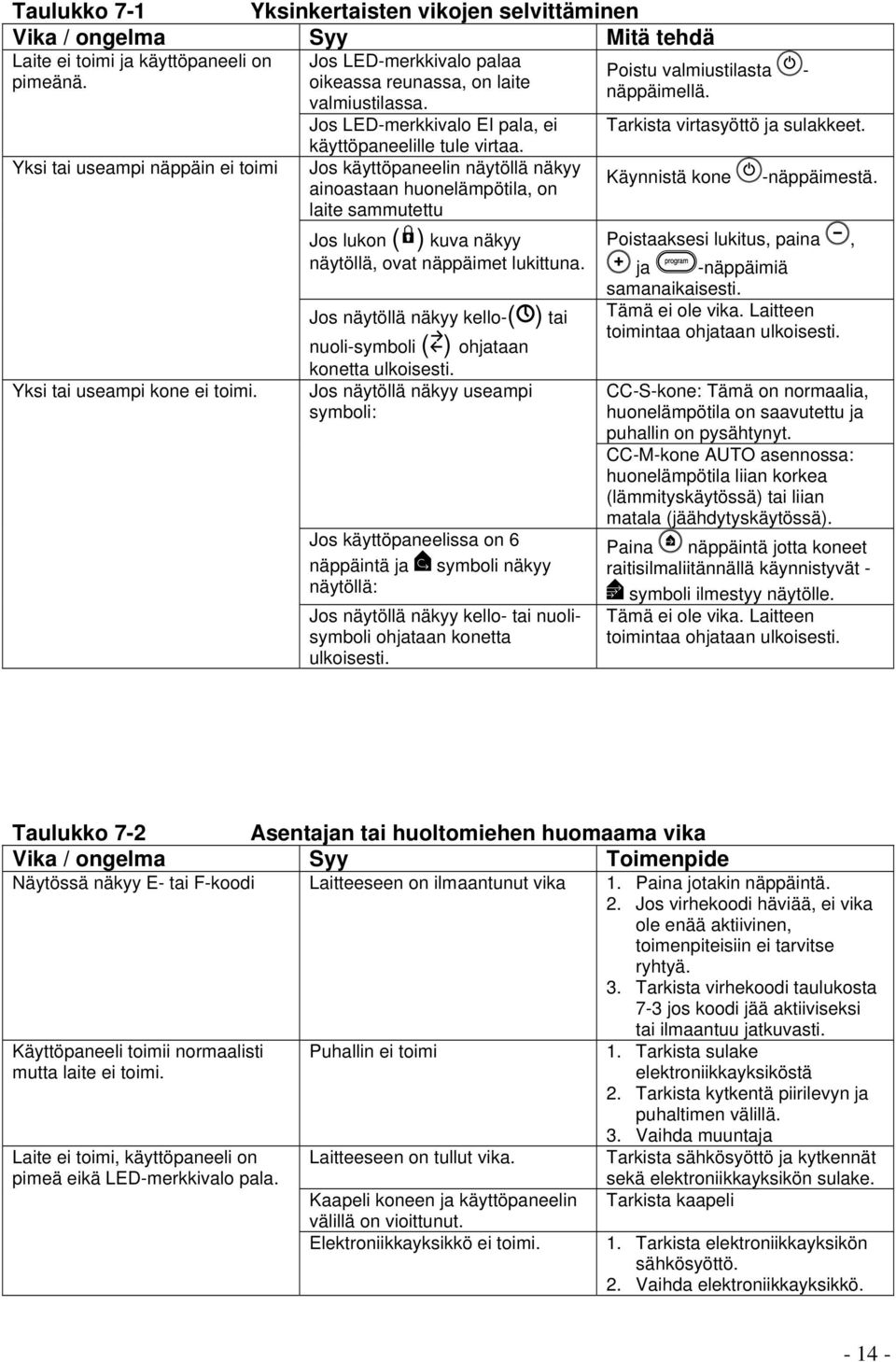

15 Taulukko 7-1 Yksinkertaisten vikojen selvittäminen Vika / ongelma Syy Mitä tehdä Laite ei toimi ja käyttöpaneeli on Jos LED-merkkivalo palaa Poistu valmiustilasta - pimeänä. oikeassa reunassa, on laite näppäimellä. valmiustilassa. Jos LED-merkkivalo EI pala, ei Tarkista virtasyöttö ja sulakkeet. käyttöpaneelille tule virtaa. Yksi tai useampi näppäin ei toimi Jos käyttöpaneelin näytöllä näkyy ainoastaan huonelämpötila, on laite sammutettu Käynnistä kone -näppäimestä. Yksi tai useampi kone ei toimi. Jos lukon ( ) kuva näkyy näytöllä, ovat näppäimet lukittuna. Jos näytöllä näkyy kello-( ) tai nuoli-symboli ( ) ohjataan konetta ulkoisesti. Jos näytöllä näkyy useampi symboli: Jos käyttöpaneelissa on 6 näppäintä ja symboli näkyy näytöllä: Jos näytöllä näkyy kello- tai nuolisymboli ohjataan konetta ulkoisesti. Poistaaksesi lukitus, paina, ja -näppäimiä samanaikaisesti. Tämä ei ole vika. Laitteen toimintaa ohjataan ulkoisesti. CC-S-kone: Tämä on normaalia, huonelämpötila on saavutettu ja puhallin on pysähtynyt. CC-M-kone AUTO asennossa: huonelämpötila liian korkea (lämmityskäytössä) tai liian matala (jäähdytyskäytössä). Paina näppäintä jotta koneet raitisilmaliitännällä käynnistyvät - symboli ilmestyy näytölle. Tämä ei ole vika. Laitteen toimintaa ohjataan ulkoisesti. Taulukko 7-2 Asentajan tai huoltomiehen huomaama vika Vika / ongelma Syy Toimenpide Näytössä näkyy E- tai F-koodi Laitteeseen on ilmaantunut vika 1. Paina jotakin näppäintä. 2. Jos virhekoodi häviää, ei vika ole enää aktiivinen, toimenpiteisiin ei tarvitse ryhtyä. 3. Tarkista virhekoodi taulukosta 7-3 jos koodi jää aktiiviseksi tai ilmaantuu jatkuvasti. Käyttöpaneeli toimii normaalisti mutta laite ei toimi. Puhallin ei toimi 1. Tarkista sulake elektroniikkayksiköstä 2. Tarkista kytkentä piirilevyn ja puhaltimen välillä. Laite ei toimi, käyttöpaneeli on pimeä eikä LED-merkkivalo pala. Laitteeseen on tullut vika. Kaapeli koneen ja käyttöpaneelin välillä on vioittunut. Elektroniikkayksikkö ei toimi. 3. Vaihda muuntaja Tarkista sähkösyöttö ja kytkennät sekä elektroniikkayksikön sulake. Tarkista kaapeli 1. Tarkista elektroniikkayksikön sähkösyöttö. 2. Vaihda elektroniikkayksikkö

16 Puhallin ei toimi Puhallin ei toimi tietyllä nopeudella Jotkut koneet ryhmässä eivät toimi Käyttöpaneeli on vioittunut. Puhallin ei saa virtaa tai se on vioittunut Kyseisen nopeuden kytkennät ovat väärin Käyttöpaneeli ei pysty kommunikoimaan jonkun koneen kanssa: 1. Tarkista käyttöpaneeli kytkemällä se toiseen laitteeseen. 2. Vaihda käyttöpaneeli. 1. Tarkista sulake elektroniikkayksikössä 2. Tarkista puhaltimen kytkennät 3. Vaihda puhallin 1. Tarkista johdotukset muuntajan ja piirikortin välillä. 2. Vaihda muuntaja 1. Tarkista että jokainen kone saa virtaa 2. Tarkista ohjauskaapelit (modulaarikaapelit) 3. Tarkista koneitten sulakkeet. 7.4 Virhekoodit käyttöpaneelissa Virhekoodit Aktiiviset virhekoodit Jos käyttöpaneelin näytölle ilmestyy maininta SERVICE ja virhekoodi (E- tai F-koodi) on laitteeseen tullut vika. Virhekoodi häviää näytöltä kun jotakin näppäintä painetaan. Maininta SERVICE häviää kuitenkin vasta kun vika on korjattu. Tarkista virhekoodi taulukosta 7-3. Ei aktiiviset virhekoodit Jos näytöllä näkyy ainoastaan virhekoodi (ilman SERVICE-mainintaa) on vika ilmaantunut poissa ollessasi ja korjaantunut itsestään. Virhekoodi häviää näytöltä kun jotakin näppäintä painetaan. Toimenpiteisiin ei tarvitse ryhtyä ellei virhekoodi ilmesty toistuvasti. Asetuksista ja valikosta voit tarkistaa virhekoodien historian (katso 8-1, toiminnot 23-27)

17 7.4.2 Virhekoodien poistaminen Suurin osa virhekoodeista poistuu automaattisesti kun vika korjataan. Osa vioista voidaan korjata myös resetoimalla käyttöpaneeli. Käyttöpaneeli hakee tällöin tietoa samaan ryhmään kytketyistä koneista (katso taulukko 8-1, toiminto 20). Taulukko 7-3 Virhekoodit Virhekoodi Todennäköisin syy E 1 Käyttöpaneeli ei pysty kommunikoimaan yhden tai useamman samaan ryhmään kytketyn koneen kanssa. E 2 E 6 Vika voi ilmaantua jos: yksi kone poistetaan tai vaihdetaan ryhmästä sähkökatkoksesta väärä johdotus rikkoutuneesta komponentista / osasta Yhdellä tai useammalla laitteella on väärä tai tuntematon laitekoodi. Käyttöpaneeli toimii mutta ei pysty kommunikoimaan laitteen kanssa. Jäätymisriski matalan puhalluslämpötilan takia. Jäätymissuoja on aktivoitunut (katso kohta 2.5.2). Jäätyminen voi vaurioittaa lämmönvaihdinta Mitä tehdä 1. Resetoi käyttöpaneeli (katso 8.3) 2. Tarkista että jokainen kone saa sähköä 3. Tarkista ohjauskaapelit (modulaarikaapelit). Vertaa laitteiden tyyppikoodeja (katso kohdat ja 2.13) 1. Resetoi käyttöpaneeli (kohta 8.3) 2. Tarkista ohjauskaapelit (modulaarikaapelit). 1. Varmista että huonelämpötila on yli 8ºC. 2. Tarkista lämmitysverkoston toiminta. 3. Tarkista puhalluslämpötilan anturin johdotus ja kaapelointi (liitin X350). F 1 Puhalluskulman säätöpellissä on vika 1. Poista virheilmoitus (katso kohta 7.4.2) 2. Muuta huonelämpötilaa käyttöpaneelista niin että esim. jäähdytystoiminto muuttuu lämmitykseksi ja tarkista liikkuuko säätö-rengas puhallusaukossa. 3. Tarkista ettei puhallusaukossa ole esteitä. 4. arkista kytkennät askelmoottorin ja piirilevyn välillä. 5. Vaihda askelmoottori F 4 Käyttöpaneelin lämpötila-anturi on vioittunut Vaihda käyttöpaneeli F 5 Lämpötila-anturi puhallusaukossa ei toimi. 1. Tarkista anturin johdotus (liitin X350) 2. Vaihda anturi F 6 Lämpötila-anturi ilmanottoaukossa ei toimi (CC-V) 1. Tarkista anturin johdotus ja liitin X Vaihda anturi F 7 Change-over anturi ei toimi 1. Tarkista anturin johdotus ja liitin X Vaihda anturi F 8 Vika 0-10V DC ohjauksessa jännite ylittää 10V jännite on 0V 1. Tarkista johdotus 0-10V 2. Tarkista 0-10V toimilaitteet ja varusteet 3. Vaihda 0-10V varusteet

18 8 Huolto 8.1 Turvallisuusohjeita Huoltotoimenpiteitä tulisi suorittaa vain valtuutettu tekninen henkilö. Ennen laitteen avaamista lue kohta 1.4 turvallisuusohjeista. 8.2 Huoltovalikko Huoltovalikossa löydätte tietoa toiminnoista jotka vaikuttavat laitteen toimintaan. Paina ja näppäintä samanaikaisesti Selataksesi valikkoa paina näppäintä Poistuaksesi valikosta paina näppäintä 8.3 Käyttöpaneelin resetoiminen ja konigurointi Joissain tapauksissa joudutaan ehkä käyttöpaneeli resetoimaan (nollaamaan) ja ohjelmoimaan uudestaan. Käytä tätä toimintoa kun: E1 tai E2 virhekoodi (katso kohta 7-3) Kun laitteeseen on vaihdettu piirikortti (katso kohta 8.10) Kun ryhmästä on vaihdettu tai poistettu kone

19 Resetoiminen ja konfigurointi: Paina ja näppäintä samanaikaisesti Käyttöpaneeli etsii tällöin koneita jotka on kytketty samaan ryhmään (katso taulukko 8-1, toiminto 20). Palaat tämän jälkeen käyttäjä-tasolle. Nro. Toiminto 20 Käyttöpaneelin resetoiminen (katso 8.3) 21 Suodattimen elinikä, viikoissa (1 viikko = 50 käyntituntia) 22 Ohjelmistoversio Virhehistoria (23 = vanhin, 27 = viimeisin vika) 25 1 = virhekoodi 26 2 = kauanko virheilmoitus on ollut 27 aktiivinen (tunnit) 28 Käyttöpaneeliin kytkettyjen koneitten lukumäärä V DC tulojännite (jännite ilmoitetaan 1/10 V) 30 Tulosignaalin tila (1=aktiivinen) 31 Lähdön 01 tila (on/off) 32 Lähdön 02 tila (on/off) 33 Lähdön 03 tila (on/off) 34 Change-over lämpötil-anturin mittaama arvo 35 Raitisilmaliitännällä olevien koneitten raitisilman keskilämpötila 36 Raitisilmaliitännällä olevien koneitten puhallusilman keskilämpötila 37 Imuilman keskilämpötila, jäähdytyskonvektori 38 Puhallusilman keskilämpötila, jäähdytyskonvektori 39 Vesiventtiilin asento (lämmitys) 40 Vesiventtiilin asento (jäähdytys) 41 Puhallusilman lämpötilatavoite (käyttöpaneelin pyynti)

20 8.4 Laitteen avaaminen Koneet jäähdytystoiminnolla 1. Sammuta kone käyttöpaneelista Katkaise virransyöttö (ota pistoke irti tai käännä pääkytkin off-asentoon) 2. Ota koneen etulevy irti (katso 8.5). 3. Irrota elektroniikkayksikön suojakansi (1). 4. Irrota puhaltimen, kondenssivesipumpun, askelmoottorin ja lämpötila-anturit (johdotukset)piirikortista. 5. Irrota puhaltimen kaapelit, kondenssivesipumppu sekä askelmoottori kiinnityksistä. 6. Ota kondenssikaukalo (2) irti (3). Kondenssikaukalo irtoaa kokonaan kun irrotat ruuvit. Kondenssikaukalossa voi vielä olla vettä. Lämmönvaihdin voi olla kuuma Koneet raitisilmaliitännällä 1. Sammuta laite käyttöpaneelista Katkaise virransyöttö (ota pistoke irti tai käännä pääkytkin off-asentoon) 2. Ota koneen etulevy irti (katso 8.5). 3. Irrota elektroniikkayksikön suojakansi (1). 4. Irrota puhaltimen johdotukset elektroniikkayksiköstä

21 5. Irrota puhaltimen kehys (2) Puhallin irtoaa kokonaan kun ruuvit (3) avataan. Puhallin on raskas. Lämmönvaihdin voi olla kuuma 8.5 Koneen etulevyn irrottaminen 1. Irrota pyöreä imusäleikkö kääntämällä se vastapäivään 2. Avaa ruuvit kuvan osoittamalla järjestyksessä (1-4). 8.6 Elektroniikkayksikkö Yleistä Laitteen elektroniikkayksikössä löydät seuraavat komponentit: Piirikortti (1) Muuntaja (2) Kondensaattori (3) Sulake (4) Tarvittaessa puhaltimien kytkentöihin, kondenssivesipumpulle, askelmoottoriin sekä lämpötila-antureihin päästään käsiksi laitteen pohjan kautta. Elektroniikkayksikköön päästään käsiksi laitteen sivusta. Elektroniikkayksikkö voi poiketa ulkonäöltään kuin viereisessä kuvassa

22 8.6.2 Elektroniikkayksikön avaaminen alakautta 1. Sammuta laite käyttöpaneelista Katkaise virransyöttö (ota pistoke irti tai käännä pääkytkin off-asentoon) 2. Ota koneen etulevy irti (katso 8.5). 3. Irrota elektroniikkayksikön suojakansi (1) Elektroniikkayksikön irrottaminen 1. Sammuta laite käyttöpaneelista Katkaise virransyöttö (ota pistoke irti tai käännä pääkytkin off-asentoon) 2. Avaa ruuvit (1) elektroniikkayksiköstä (2). 3. Ota elektroniikkayksikkö irti (2) 4. Irrota kaikki johdotukset 8.7 Sulake Elektroniikkayksikössä on yksi sulake. Sulakkeen ampeerit löydät tarrasta sulakkeen vierestä. 1. Katkaise virransyöttö (ota pistoke irti tai käännä pääkytkin off-asentoon) 2. Avaa sulakekansi (1) 3. Vaihda sulake

23 8.8 Lämmönvaihtimen ilmaaminen Ilmausruuvin löydät jäähdytys/lämmitysputkien yläpuolelta. Mallissa CC H1/C2 mallissa on kaksi ilmausruuvia. 8.9 Lämmönvaihtimen tyhjentäminen Lämmönvaihdin (vesipatteri) voidaan tyhjentää kokonaan. 1. Koneet joissa ilmastointi (jäähdytys): irrota etulevy sekä kondenssikaukalo (katso kohta 8.4). Koneet raitisilmaliitännällä: irrota koneen etulevy (katso kohta 8.5) 2. Avaa tyhjennysruuvi (1). CC H1/C2 mallisissa koneissa on kaksi tyhjennysruuvia. Vesipatterin täytön jälkeen tarkista ettei ruuvi vuoda

24 8.10 Laitteen tyyppikoodin asettaminen Kun piirikortti on vaihdettu, on tyyppikoodi ohjelmoitava uudestaan. Laitteen tyyppikoodin löydät tyyppikilvestä. Tyyppikoodin voi ainoastaan ohjelmoida jos yksi laite on kytketty käyttöpaneeliin. Tarvittaessa kytke käyttöpaneeli kyseiseen koneeseen. 1. Resetoi käyttöpaneeli (katso kohta 8.3) 2. Mene asentaja-valikkoon painamalla ja näppäimiä samanaikaisesti. 3. Mene näppäimellä eteenpäin kohtaan Muuta arvo 0 1, -näppäimellä. 5. Pidä -näppäintä pohjassa 3 sekunnin ajan. Pääset valikkoon jossa voit ohjelmoida tyyppikoodin. 6. Kaikki neljä numeroa yhdistettynä tarkoittavat tyyppikoodia. Ensimmäinen numero rupeaa vilkkumaan. 7. Muuta numeroa tai -näppäimellä. 8. Mene eteenpäin seuraavaan numeroon -näppäimellä. 9. Toista edelliset toimenpiteet kunnes olet asettanut kaikki neljä numeroa. 10. Tallenna tyyppikoodi painamalla -näppäintä. Jos useampi kone on kytketty samaan käyttöpaneeliin: 11. Kytke koneet jällen yhteen 12. Resetoi käyttöpaneeli (katso kohta 8.3)
