Boiler Elektro. Asennusohje Sivu 2
|
|
- Aapo Tamminen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Boiler Elektro Asennusohje Sivu

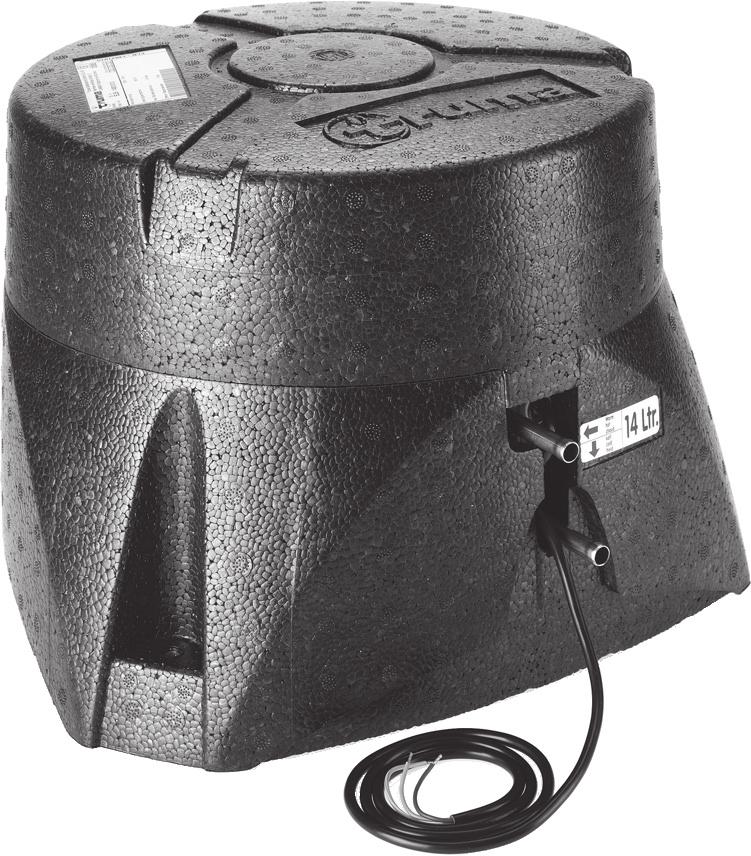

2 Boiler Elektro (sähkökäyttöinen lämminvesivaraaja) Sisällysluettelo Käytetyt symbolit... Malli... Asennusohje 4 Asennusohje 0 Sijaintipaikan valinta ja asennus... Vesiliitäntä... 3 Varo-/tyhjennysventtiilin asennus... 3 Vesijohtojen asentaminen... 3 Säätöpaneelin asentaminen... 3 Toiminnan tarkastus... 4 Varoituksia Kuva A Käytetyt symbolit Kuva B Laitteen saa asentaa ja korjata vain alan ammattilainen. Symboli kiinnittää huomiota mahdolliseen vaaraan. Malli Ohje, jossa tietoja ja vihjeitä. Boiler Elektro (sähkökäyttöinen lämminvesivaraaja) (BE ) Laitteen saa asentaa ja korjata vain alan ammattilainen. Lue asennusohje huolellisesti läpi ennen töiden aloittamista ja noudata sitä! Ensimmäisen käyttöönoton vuosi on merkittävä tyyppikilpeen. Sijaintipaikan valinta ja asennus Valitse asennuspaikka (ei lämmittimen takana oleva tila) niin, että lämminvesijohdot jäävät mahdollisimman lyhyiksi. Lämminvesivaraajan tulee sijaita niin, että se on helposti huollettavissa ja että se voidaan vaivatta purkaa paikaltaan ja asentaa takaisin. Ruuvaa lämminvesivaraaja toimitukseen sisältyvillä ruuveilla B, x 70 ja levyillä (1) tukevasti sopivalle alustalle (esimerkiksi puulaminaatti tai metallialusta) ajoneuvon lattiaan. Eristysvaipan vahvistamista varten on aina käytettävä tehtaalla esiasennettuja tukihylsyjä ().
3 Vesiliitäntä Lämminvesivaraajassa voidaan käyttää kaikkia paine- ja uppopumppuja,8 baariin asti. Samoin voidaan käyttää kaikkia sekoittajia joko sähkökytkimen kanssa tai ilman. Kuva A Uppopumppuja käytettäessä on asennettava takaiskuventtiili (3 ei sisälly toimitukseen) pumpun ja ensimmäisen haarautuman väliin (nuoli osoittaa virtaussuunnan). Kuva B Käytettäessä painepumppuja suurella toimintavälyksellä voi kuumaa vettä virrata takaisin kylmävesihanasta. Takaisinvirtauksen estämiseksi suosittelemme asentamaan takaiskuventtiilin (4 ei sisälly toimitukseen) lämminvesihanan lähdön ja tyhjennysventtiilin välille. Lämminvesivaraajaan ja varo-/tyhjennysventtiiliin liitettäessä on käytettävä painetta (3, baariin saakka) ja kuumaa vettä kestäviä letkuja, joiden sisähalkaisija on 10 mm. Taipumattomien putkien asennukseen (esim. John Guest System) Truma tarjoaa lisävarusteena vesiliitännät ( + ), varo-/ tyhjennysventtiilin (7) ja takaiskuventtiilin (3 + 4) halkaisijaltaan 1 mm:n sisäliitännällä. Keskusvesijohtojärjestelmään liitettäessä (maa- tai kaupunkiliittymä) tai käytettäessä voimakkaampia pumppuja tulee käyttää paineenalennusventtiiliä, joka estää yli,8 baarin paineet lämminvesivaraajassa. Vesijohtojen asentaminen 1. Kuva A + B Liitä kylmävesijohto (9) varo-/tyhjennysventtiiliin (7). Virtaussuuntaa ei tarvitse ottaa huomioon.. Työnnä integroidulla tuuletusventtiilillä (1) varustettu kulmaliitin () lämminvesiliitosputkeen (ylempi putki) vasteeseen saakka. Tarkista kulmaliittimen tukeva kiinnitys vetämällä sitä vastakkaiseen suuntaan. Työnnä kulmaliitin () ilman tuuletusventtiiliä kylmävesiliitosputkeen (alempi putki) vasteeseen saakka. Tarkista kulmaliittimen tukeva kiinnitys vetämällä sitä vastakkaiseen suuntaan. Työnnä ulkohalkaisijaltaan 11 mm:n tuuletusletku () tuuletusventtiilin (1) letkuliitäntään ja asenna ulos. Kaaren säde ei tällöin saa olla pienempi kuin 40 mm. 1 Asenna vesiletkut mahdollisimman lyhyiksi ja ilman taitoksia. Kaikki letkuliitännät on varmistettava letkukiristimillä (myös kylmävesi)! Veden lämpenemisen ja siitä aiheutuvan laajenemisen seurauksena paine voi nousta jopa 4, baariin ennen varoventtiilin käynnistymistä (mahdollista myös uppopumpuissa). Lämminvesivaraajaan liitettävien vesijohtojen ja varo-/tyhjennysventtiilin on oltava juomavesihyväksyttyjä, paineenkestäviä (4, baariin asti) ja kuumaa vettä kestäviä (+80 C:een asti). Letkut voidaan kiinnittää seinään tai lattiaan letkunpinteillä (tuotenro ). Jos asennettuna on kaasulämmitin, vesiletkut voidaan kiinnittää letkunpinteillä pakkasenkestävästi lämminilmaputkiin. Kuva JG 0 mm 4º Taipuisa letkuasennus 1 Ø 1 mm Kuva 1 Lämminvesivaraajan koko vesimäärän täydellisen tyhjenemisen varmistamiseksi lämminvesiliitosputkessa on aina käytettävä mukana toimitettavaa tuuletusventtiilillä varustettua kulmaliitintä (). Kuva 3 0 mm 4º Kiinteä putkiasennus (esim. John Guest System) Kaikki vesijohdot tulee asentaa laskevassa suunnassa varo-/tyhjennysventtiiliin. Takuu ei kata pakkasen aiheuttamia vaurioita! Varo-/tyhjennysventtiilin asennus Kuva A + B Asenna varo-/tyhjennysventtiili (7) helppopääsyiseen kohtaan lämminvesivaraajan läheisyyteen. Poraa halkaisijaltaan 18 mm:n reikä ja työnnä letkullinen tyhjennysliitäntä (8) sen läpi. Kiinnitä varo-/tyhjennysventtiili ruuvilla. Huolehdi, että vedenpoisto tapahtuu suoraan ulos roiskevesisuojatussa kohdassa (asenna tarvittaessa roiskevesisuoja). Leikkaa tuuletusletkua noin 0 mm etäisyydeltä ajoneuvon lattian alla 4 vinosti ajosuuntaan. 3. Kuva A + B Muodosta kylmän veden letkuliitos (1) varo-/tyhjennysventtiilin (7) ja lämminvesivaraajassa olevan kulmaliitoksen ( alempi putki) välille. 4. Asenna lämpimän veden johto (17) integroidulla tuuletusventtiilillä varustetusta kulmaliitoksesta ( ylempi putki) lämpimän veden käyttökohteisiin. 3

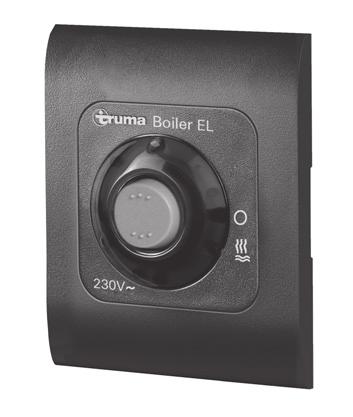

4 Säätöpaneelin asentaminen Käytettäessä ajoneuvo- tai valmistajakohtaisia säätöpaneeleja sähköliitäntä on tehtävä Truman liitäntäkuvauksen mukaisesti. Jos siihen kuuluviin Truma-osiin tehdään mitä tahansa muutoksia, takuu ja valmistajan vastuu raukeavat. Asentajan (valmistajan) vastuulla on käyttöoppaan tarjoaminen käyttäjälle sekä säätöpaneeleiden painaminen. Ota sijaintipaikkaa valitessasi huomioon, että säätöpaneeliin (0) ei saa kohdistua suoraa lämpösäteilyä. Liitäntäkaapelin pituus, m. Ellei säätöpaneelia voida asentaa pohjarappauksen alle, Truma toimittaa tilauksesta lisävarusteena rappauksen päälle kiinnitettävän kehyksen (18 tuotenro ). Poraa reikä, jonka halkaisija on mm. Ohjaa kaapeli (19) taakse ja kiinnitä säätöpaneeli (0) 4 ruuvilla (1). Kiinnitä kehys () ja reititä kaapeli (19) lämminvesivaraajaan. 19 Ø mm 1 0 Kuva 1 = Säätöpaneelin kaapeli = Syöttöjohto 3 x 1, mm² 3 = Kuumennustangon kaapeli 4 = ruskea = vihreä = sininen 7 = keltainen 8 = valkoinen 9 = keltainen/vihreä Kaikki kaapelit on varmistettava kiinnittimillä. Toiminnan tarkastus Kuva Asennuksen jälkeen on vesiliitäntöjen tiiviys ja kaikki toiminnot tarkastettava käyttöohjeen mukaisesti. Lopuksi on varmistettava, että tyhjentämisen yhteydessä koko vesimäärä ( litraa) valuu pois. Takuu ei kata pakkasen aiheuttamia vaurioita. Truma tarjoaa lisävarusteina sopivia sivuosia (3) kehyksen () peittämiseen. Tarkemmat tiedot saat jälleenmyyjältäsi. Sähköliitäntä 30 V Sähköliitännät saa tehdä vain ammattihenkilö (Saksassa VDE 0100, osa 71, tai IEC mukaisesti). Yhteys virtaverkkoon toteutetaan kaapelilla 3 x 1, mm² (esim. letkuliitos H0VV-FI) jakorasiaan (kuva A + B: 4 ei sisälly toimitukseen). Verkkopistokkeella varustetun liitoskaapelin käyttö ei ole sallittu. Varoituksia Asentajan tai ajoneuvon haltijan on kiinnitettävä laitteen mukana toimitettu keltainen varoitustarra selkeästi näkyvälle paikalle ajoneuvoon (esim. vaatekaapin oveen)! Puuttuvia tarroja voidaan tilata Trumalta. Oikeus teknisiin muutoksiin pidätetään. Tee liitäntä aina huolellisesti ja oikeita värejä noudattaen! Huolto- ja korjaustöitä varten on ajoneuvossa oltava varustuksena erotin kaikkien napojen irrottamiseksi verkosta vähintään 3, mm:n kosketuserolla. Kuva A + B Kiinnitä jakorasia (4) laitteen läheisyyteen ajoneuvon lattiaan tai seinään (kaapelin pituus 110 cm). Yhdistä säätöpaneelin kaapeli, syöttöjohto 30 V ja kuumennustangon kaapeli liitossuunnitelman mukaisesti. 4
5 Häiriötapauksissa ota yhteyttä Truma-huoltopalveluun tai johonkin valtuutetuista huoltokumppaneistamme osoitteessa Laitetyyppi ja sarjanumero (merkitty tyyppikilpeen) on hyvä pitää esillä asian käsittelyn nopeuttamiseksi. ATS Tuonti Oy Tiilipojanlenkki 4 Puh. +38 (0) FI-0170 VANTAA Faksi +38 (0) /01 Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Deutschland Service Telefon +49 (0) Telefax +49 (0) service@truma.com
