1 1 Suomen ympäristökeskus Kaitos Oy Perttu Juntunen

2 2 Miksi sähköistä vuodontarkkailua tarvitaan

3 3 3 Mikään laadunvalvontajärjestelmä ei voi täysin eliminoida kalvorakenteeseen syntyviä vaurioita. Kyse ei ole siitä onko kalvossa vaurioita ja vuotoja vaan se kuinka suuria vuodot ovat. Vuodon määrä riippuu reikien määrästä, koosta ja sijainnista.

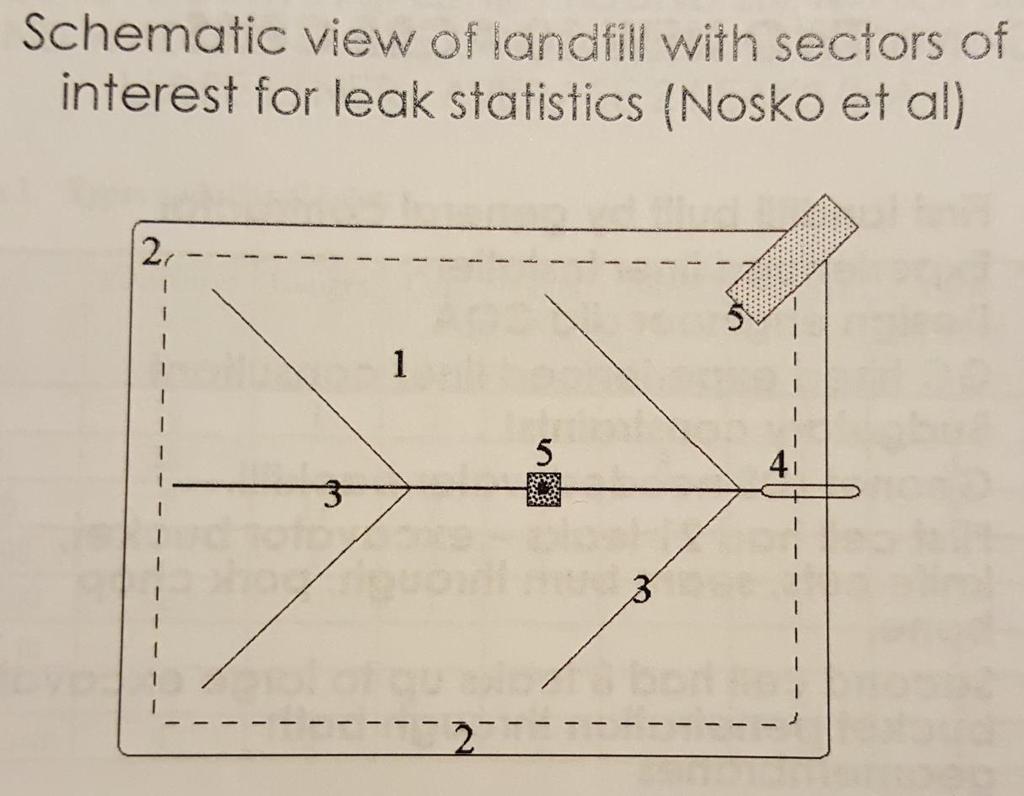

4 4 4

5 5 5

6 6 6

7 7 7 Suunnilleen 75% vuodoista syntyy peittorakenteen rakentamisen aikana ja 25% asentamisen aikana. Peitetyissä rakenteissa vuodot ovat pääasiassa paneeleissa. Peittämättömissä rakenteissa vuodot ovat pääasiassa saumoissa. (asentajan ammattitaito korostuu)

8 8 on osa modernia kalvoasennuksen laadunvalvontajärjestelmää, joka mahdollistaa suurimman mahdollisen todennäköisyyden kalvorakenteen eheydestä. Tarkkailua voidaan tehdä rakentamisen aikana ns. eheyden mittaus asentamisen loppuvaihessa tai käytön aikana ongelmien etsimiseksi ns. reiän etsintä. Tarkkailu voidaan tehdä peittämättömälle tai peitetylle kalvolle. 8

9 9 9 Vähentää työn aikana ja sen jälkeen havaittuja virheitä, jos urakoitsija tietää että alue tarkistetaan. Mikäli virheet havaitaan ajoissa ja voidaan paikallistaa tarkasti niiden korjaaminen on suhteellisen helppoa ja edullista. Mahdollistaa työn virheettömyyden varmistamisen sekä urakoitsijan että tilaajan kannalta.

10 10 Sähköisen vuodontarkkailun reunaehdot

11 Reunaehdot 11 Sähköä johtava kerros kalvon päällä (osassa menetelmiä) Sähköä johtava kerros kalvon alapuolella tai kalvossa itsessään sen alapinnassa Johtava aines reiän ja kalvon alapinnan välillä Aines kalvon päällä ei saa olla suorassa yhteydessä aineeseen kalvon alapuolella!!! Sähkövirta voi kulkea vain kalvon reikien kautta! 11

12 12 Erilaiset sähköiset vuodontarkkailu menetelmät

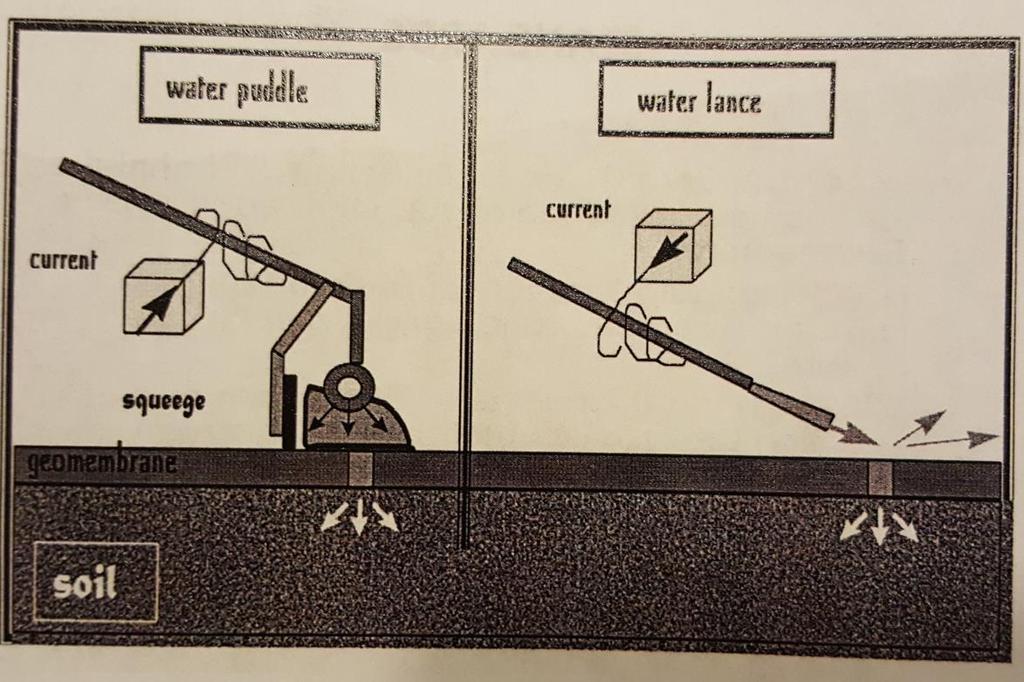

13 Menetelmät 13 Peittämättömälle kalvolle Water puddle ja Water lance (ASTM D7002) 13

14 Menetelmät 14 Water puddle ja Water lance (ASTM D7002) 14 Ongelma rypyt ja huono kontakti johtavaan kerrokseen Aloitetaan alhaalta ylöspäin ja virheet korjattava ennen kuin voidaan jatkaa Perustuu äänimerkkiin kun vesisuihku osuu reikään n. 1 mm reiät voidaan havaita

15 Menetelmät 15 Peittämättömälle kalvolle Water puddle ja Water lance (ASTM D7002) 15

16 Menetelmät 16 Peittämättömälle kalvolle Kipinätesti (ASTM D7240 sähköä johtava kalvo) 16 Virtalähde Maadoitus tyyny Testisauva

17 Menetelmät 17 Kipinätesti (ASTM D7240 sähköä johtava kalvo) Kapasitantti menetelmä perustuu kipinään harjaksen ja sähköäjohtavan kerroksen välillä. Perustuu äänimerkkiin laitteesta kipinän syntyessä Ei tarvitse peittokerrosta kalvon päälle eikä johtavaa väliainetta kalvon alle! Voidaan tehdä vain ennen kalvon peittoa Voidaan tehdä myös saumoille, mutta saumaus tulee olla tehty GSE patenttikiilalla, muutoin sauma voi antaa virhehälytyksen. 17

18 Menetelmät 18 Peitetylle kalvolle (vesi tai maa) Dipolimenetelmä (ASTM D7007) 18

19 Menetelmät 19 Dipolimenetelmä (ASTM D7007) Menetelmä on liikuteltava ja siksi melko edullinen verrattuna kiinteisiin järjestelmiin Voidaan tehdä peittokerroksen päältä, jolloin varmistutaan myös peittokerroksen asentamisen aiheuttamista vaurioista. Voidaan toistaa tarpeen mukaan Peittokerroksen paksuus tyypillisesti n. 500 mm luokkaa. 19

20 Menetelmät 20 Dipolimenetelmä (ASTM D7007) Perustuu joko mittauspisteverkkoon, jonka pohjalta tehdään potentiaalikartta. Reiät voidaan arvioida visuaalisesti kartalta. Reiän etsintä, jossa reiät etsitään yksi kerrallaan ja paikataan. Laitetta liikutetaan linjoissa, joilta reiät korjataan. Useampi reikä sotkee mittauksen. 20

21 Menetelmät Kiinteät järjestelmät 21 21

22 Menetelmät 22 Kiinteät järjestelmät Perustuvat kiinteästi asennettuun elektrodiverkoon. (Passiivielektrodit kalvon alla ja aktiiviset päällä) Mitataan ja lasketaan tuloksista tasapotentiaalikäyrästö, jossa reiät näkyvät korkeampina arvoina. Tarkkuus on n. ½ sensorivälistä (tyypillisesti k/k=5 8m). Tarkempaakin väitetään valmistajien toimesta. Järjestelmä voi olla automaattinen (online) tai erikseen mitattava 22

23 Menetelmät 23 Kiinteät järjestelmät Vuodot näkyvät korkeampina jännitearvoina kartalla punaisella. 23

24 Menetelmät Kiinteät järjestelmät 24 24

25 Menetelmät Kiinteät järjestelmät 25 25

26 Menetelmät Kiinteät järjestelmät 26 26

27 27 Huomioitavaa kun suunnitellaan sähköisen vuodontarkkailun ottamista käyttöön

28 Huomioitavaa tulee ottaa huomioon rakenteiden suunnittelussa jo ennen rakentamista!!! Mikäli sähköinen järjestelmä otetaan käyttöön tai suunnitellaan vasta rakentamisen aikana tai sen jälkeen voi tästä aiheutua huomattavia lisätöitä tai epätarkkuuksia järjestelmälle. Sähköinen vuoto ja nesteen vuotaminen ovat täysin eri asioita. Tämä tulee ottaa huomioon suunnittelussa.

29 Huomioitavaa 29 29

30 Huomioitavaa 30 30

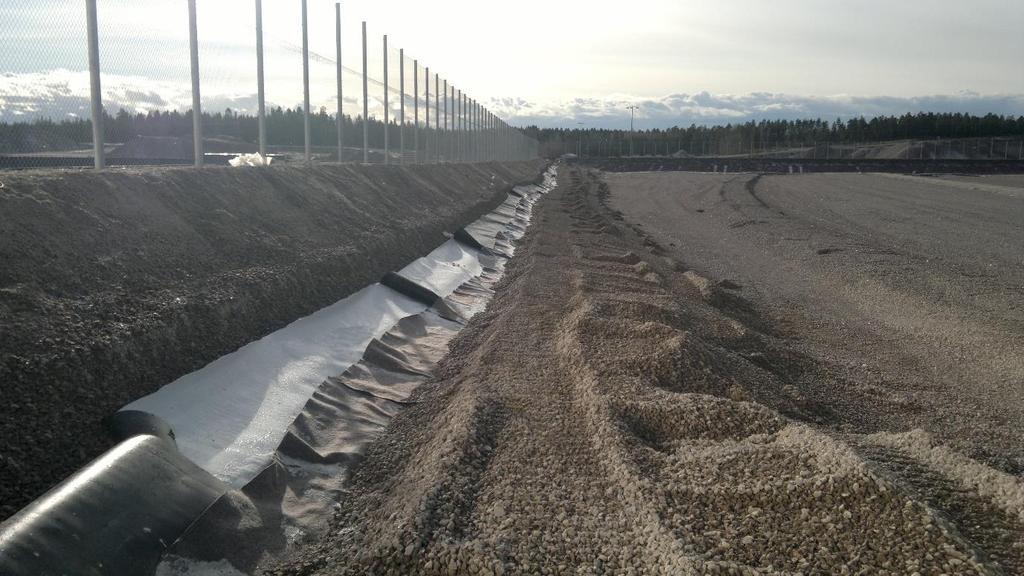

31 Huomioitavaa 31 31

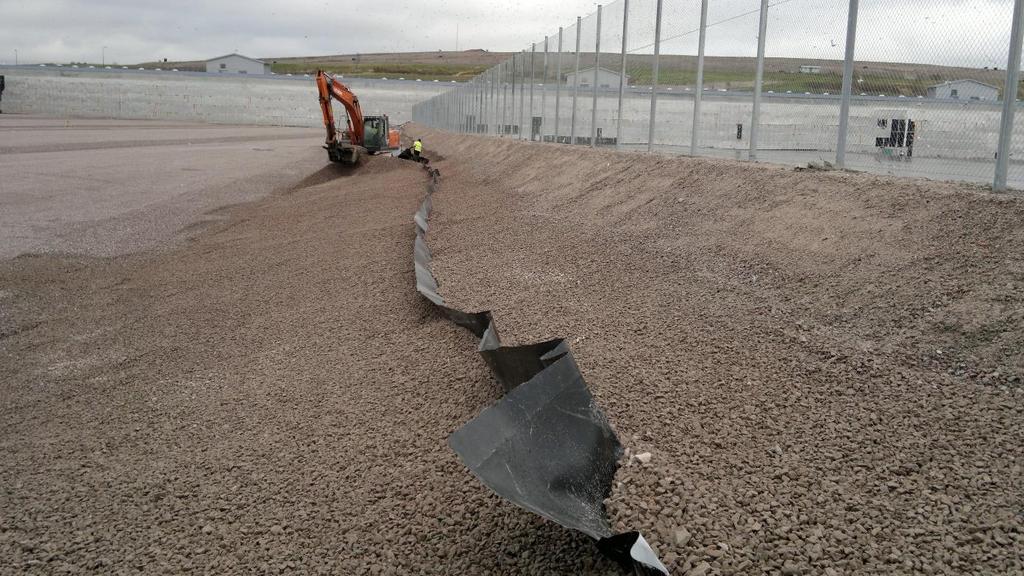

32 Huomioitavaa 32 32

33 Huomioitavaa 33 33

34 Toimiiko järjestelmä - KYLLÄ 34 34

35 Toimiiko järjestelmä - KYLLÄ 35 35

36 Muita järjestelmiä (Texplor) 36 36

37 Muita järjestelmiä (Texplor) 37 37

38 Muita järjestelmiä (Texplor) 38 38

39 39 Kiitos! Lisätietoa:
