1 Käyttötekniikka \ Käyttölaiteautomatisointi \ Järjestelmäintegrointi \ Palvelut * _1116* Käyttöohje MOVIFIT compact Painos 11/ /FI

2 SEW-EURODRIVE Driving the world

3 Sisällysluettelo Sisällysluettelo 1 Yleisiä ohjeita Dokumentaation käyttöä koskevia huomatuksia Varoitusten rakenne Korvausvaatimukset Vastuun rajoitus Muut voimassa olevat dokumentit Tuotenimet ja merkit Tekijänoikeusmerkintä Turvaohjeita Huomautuksia Käyttäjäyrityksen velvollisuudet Kohderyhmä Määräysten mukainen käyttö Toimintavarmuus Kuljetus Kokoonpano / asennus Sähköinen liitäntä Turvallinen galvaaninen erotus Käyttöönotto/käyttö Laitteistorakenne MOVIFIT compact Mallit Tyyppimerkinnät Tilausnumerot Mekaaninen asennus Yleisiä ohjeita Tarvittavat työkalut Asennustöiden aloittamisen edellytykset Sallittu asennusasento MOVIFIT compactin asennus Sähköasennus Yleisiä ohjeita Pienjänniteverkot Asennusohjeet Asennustopologia Energiaväylän liitäntä (verkkokaapeli) Moottorin liitäntä Ohjausyksikön liitännät MOVIFIT compact -liitännät ja AS-liitäntä Binääriohjauksella varustetun MOVIFIT compactin liitännät Ohjauslaitteen MBBG11A liitäntä PC:n / kannettavan tietokoneen liitäntä Käyttöönotto Käyttöohje MOVIFIT compact 3

4 Sisällysluettelo 6.1 Yleisiä ohjeita Edellytykset MOVIFIT -compact-taajuusmuuttajan käyttöönottovaiheet MOVIFIT -compact-moottorikäynnistimen käyttöönottovaiheet AS-liitäntä-slaveosoitteen antaminen Parametrointi MBBG11A-ohjauslaitteella Parametrointi tietokoneella/kannettavalla tietokoneella MOVIFIT -compact-taajuusmuuttajan parametrihakemisto MOVIFIT -compact-moottorikäynnistimen parametrihakemisto AS-liitännällä varustetun MOVIFIT compactin toiminnot Binääriohjauksella varustetun MOVIFIT compactin toiminnot Käyttö Yleisiä ohjeita MOVIFIT compactin käyttötilanäytöt (LEDit) MBBG11A-ohjauslaitteen toimintatilan näytöt Käsikäyttö MBBG11A-ohjauslaitteella Huolto LEDin "TILA" virhekoodit MOVIFIT compactin virheluettelo Reset Tarkastus / huolto Käytöstä poistaminen Laakerointi Pitkäaikaisvarastointi Hävittäminen Tekniset tiedot Yhteensopivuus MOVIFIT -compact-taajuusmuuttaja MOVIFIT -compact-suunnanvaihtokäynnistin MOVIFIT -compact kahden moottorin käynnistin AS-liitännän tekniset tiedot Binääritulot (AS-liitäntä) Binääritulot (binääriohjaus) Binäärilähdöt Lisälaitteet ja -varusteet Mittapiirros Osoitelista Hakusanaluettelo Käyttöohje MOVIFIT compact

5 Yleisiä ohjeita Dokumentaation käyttöä koskevia huomatuksia 1 1 Yleisiä ohjeita 1.1 Dokumentaation käyttöä koskevia huomatuksia Tämä dokumentaatio on tuotteen osa. Dokumentaatio on tarkoitettu kaikille henkilöille, jotka suorittavat tuotteeseen kohdistuvia pystytys-, asennus-, käyttöönotto- ja huoltotöitä. Dokumentaation on oltava käytössä luettavassa kunnossa. Varmista, että laitteistosta ja sen käytöstä vastaavat sekä tuotteen parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet dokumentaation kokonaisuudessaan ja ymmärtäneet sen sisällön. Mikäli sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteys SEW EURODRIVEen. 1.2 Varoitusten rakenne Merkkisanojen merkitys Seuraavassa taulukossa on nähtävissä varoitusten merkkisanojen luokittelu ja merkitys. Merkkisana Merkitys Laiminlyönnin seuraukset VAARA Välittömästi uhkaava vaara Kuolema tai vakava loukkaantuminen. VAROITUS Mahdollinen vaaratilanne Kuolema tai vakava loukkaantuminen. VARO Mahdollinen vaaratilanne Lievä loukkaantuminen HUOMIO Mahdolliset esinevahingot Käyttölaitejärjestelmän tai sen ympäristön vahingoittuminen HUOM Hyödyllinen ohje tai vihje: Helpottaa käyttölaitejärjestelmän käsittelyä Osiokohtaisten varoitusten rakenne Osiokohtaiset varoitustekstit eivät koske vain yksittäisiä toimenpiteitä, vaan useita saman aihepiirin toimenpiteitä. Käytetyt varoitussymbolit viittaavat joko yleiseen tai erityiseen vaaraan. Seuraavassa on esitetty osiokohtaisen varoituksen rakenne: MERKKISANA! Vaaran tyyppi ja aiheuttaja. Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi. Käyttöohje MOVIFIT compact 5

6 1 Yleisiä ohjeita Varoitusten rakenne Vaarasymbolien merkitys Varoituksissa olevilla vaarasymboleilla on seuraava merkitys: Vaarasymboli Merkitys Yleinen vaarakohta Vaarallista sähköistä jännitettä koskeva varoitus Kuumia pintoja koskeva varoitus Puristumisvaaraa koskeva varoitus Roikkuvaa kuormaa koskeva varoitus Automaattista käynnistystä koskeva varoitus Sisällytettyjen varoitusten rakenne Sisällytetyt varoitukset sijaitsevat suoraan käsittelyohjeessa ennen vaarallista työvaihetta. Seuraavassa näkyy sisällytetyn varoituksen rakenne: MERKKISANA! Vaaran tyyppi ja aiheuttaja. Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi. 6 Käyttöohje MOVIFIT compact

7 Yleisiä ohjeita Korvausvaatimukset Korvausvaatimukset Noudata tämän dokumentaation sisältämiä tietoja. Se on edellytys laitteen häiriöttömälle toiminnalle ja takuuehtojen täyttymiselle. Lue dokumentaatio läpi ennen laitteen käytön aloittamista! 1.4 Vastuun rajoitus Noudata tämän julkaisun sisältämiä tietoja. Tämä on vaihteen turvallisen toiminnan perusedellytys. Tuotteille ilmoitetut tuoteominaisuudet ja suoritusarvot on mahdollista saavuttaa vain tämä edellytyksen täyttyessä. SEW-EURODRIVE ei vastaa henkilö-, esine- tai omaisuusvahingoista, jotka aiheutuvat piittaamattomuudesta käyttöohjeesta. SEW EURODRIVE ei vastaa tällaisissa tapauksissa mahdollisesti esiintyvistä tuotevirheistä. 1.5 Muut voimassa olevat dokumentit Noudata lisäksi seuraavaa julkaisua: Käyttöohje "Kolmivaihemoottorit DR " Julkaisun voi ladata ja tilata Internetistä ( 1.6 Tuotenimet ja merkit Tässä dokumentaatiossa mainitut tuotenimet ovat haltijoidensa omistamia tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 1.7 Tekijänoikeusmerkintä 2016 SEW EURODRIVE. Kaikki oikeudet pidätetään. Kaikenlainen myös osittainen kopiointi, muokkaaminen, levittäminen tai muu hyödyntäminen on kielletty. Käyttöohje MOVIFIT compact 7

8 2 Turvaohjeita Huomautuksia 2 Turvaohjeita 2.1 Huomautuksia Seuraavien yleisten turvallisuusohjeiden tarkoituksena on estää henkilö- ja esinevahingot. Nämä ohjeet koskevat ensisijaisesti tässä oppaassa käsiteltyjen tuotteiden käyttöä. Mikäli käytät muita lisäkomponentteja, noudata myös niiden varoitus- ja turvallisuusohjeita. 2.2 Käyttäjäyrityksen velvollisuudet Käyttäjäyrityksen on huolehdittava siitä, että näitä yleisiä turvallisuusohjeita noudatetaan. Varmista, että laitteistosta ja yrityksestä vastaavat sekä tuotteen parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet asianomaiset dokumentit kokonaisuudessaan ja ymmärtäneet niiden sisällön. Mikäli sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteyttä SEW EURODRIVEen. Käyttäjäyrityksen on varmistettava, että kaikki seuraavassa mainitut työt annetaan koulutettujen ammattilaisten suoritettavaksi: Kuljetus Varastointi Pystytys ja asennus Asennus ja liitäntä Käyttöönotto Huolto ja kunnossapito Käytöstä poistaminen Purkaminen Hävittäminen Varmista, että tuotteella työskentelevät henkilöt noudattavat seuraavia määräyksiä, säädöksiä, lakeja ja ohjeita: Kansalliset ja paikalliset turvallisuus- ja tapaturmantorjuntamääräykset Tuotteen varoitus- ja ohjekilvet Kaikki muut voimassa olevat projektointidokumentit, asennus- ja käyttöönotto-ohjeet, kytkentäkaaviot ja kytkentäohjeet Älä asenna, liitä tai ota käyttöön vaurioituneita tuotteita Kaikki laitteistokohtaiset ohjeet ja määräykset Varmista, että laitteistot, joihin tuote asennetaan, on varustettu lisävalvonta- ja suojalaitteilla. Noudata teknisiä työvälineitä ja tapaturmantorjuntamääräyksiä koskevia voimassa olevia turvamääräyksiä ja lakeja. 2.3 Kohderyhmä Mekaanisia töitä suorittava ammattihenkilö Vain ammattitaitoiset henkilöt saavat suorittaa mekaanisia töitä. Ammattitaitoisilla henkilöillä tarkoitetaan näissä dokumenteissa henkilöitä, jotka hallitsevat tuotteen rakenteeseen, mekaaniseen asennukseen, vianpoistoon ja kunnossapitoon liittyvät seikat ja joilla on näihin töihin vaadittu pätevyys: Mekaniikan koulutus kansallisten määräysten mukaisesti Näiden dokumenttien tuntemus 8 Käyttöohje MOVIFIT compact

9 Turvaohjeita Määräysten mukainen käyttö 2 Sähköteknisiä töitä suorittava ammattihenkilö Perehdytyksen saaneet henkilöt Vain ammattitaitoiset sähköasentajat saavat suorittaa sähköteknisiä töitä. Ammattitaitoisilla sähköasentajilla tarkoitetaan näissä dokumenteissa henkilöitä jotka hallitsevat tuotteen sähköasennukseen, käyttöönottoon, vianpoistoon ja kunnossapitoon liittyvät seikat ja joilla on näihin töihin vaadittu pätevyys: Kansallisten määräysten vaatima sähköteknisen alan pätevyys Näiden dokumenttien tuntemus Ammattitaitoisten henkilöiden on lisäksi tunnettava kulloinkin voimassa olevat turvallisuusmääräykset ja lait sekä muut näissä dokumenteissa mainitut standardit, direktiivit ja lait. Kyseisillä henkilöillä on oltava yrityksen erityiset valtuudet turvateknisten standardien mukaisten laitteiden, järjestelmien ja virtapiirien käyttöönottoon, ohjelmointiin, parametrointiin, merkitsemiseen ja maadoittamiseen. Muihin kuljetukseen, varastointiin, käyttöön ja hävittämiseen liittyviin työtehtäviin saavat ryhtyä vain henkilöt, jotka ovat saaneet riittävän perehdytyksen suoritettavaan tehtävään. Henkilöiden on pystyttävä perehdytyksen perusteella suoriutumaan vaadittavista työtehtävistä turvallisesti ja asianmukaisesti. 2.4 Määräysten mukainen käyttö Tuote on sähköjärjestelmiin tai koneisiin asennettava komponentti. Jos tuote liitetään sähkölaitteisiin tai koneisiin, tuotteen saa ottaa käyttöön vasta sen jälkeen, kun asianomaisen koneen on todettu täyttävän käyttömaassa noudatettavien lakien ja direktiivien vaatimukset. Euroopan unionissa on esim. noudatettava konedirektiiviä 2006/42/EY sekä EMC-direktiiviä 2014/30/EU. Standardia EN on noudatettava (Koneturvallisuus koneiden sähkölaitteet). Tuote täyttää pienjännitedirektiivin 2014/35/EU vaatimukset. Tuotteeseen sovelletaan vaatimuksenmukaisuusvakuutuksessa mainittuja standardeja. Laitteistot voivat olla tarkoitettuja liikkuvaan tai kiinteään käyttöön. Moottoreiden on sovelluttava taajuusmuuttajakäyttöön. Tuotteeseen ei saa kytkeä muita kuormia. Tuotteeseen ei saa missään tapauksessa kytkeä kapasitiivisia kuormia. Tuote pystyy ohjaamaan seuraavia teollisissa ja ammattikäyttöön tarkoitetuissa järjestelmissä käytettäviä moottoreita: Oikosulkuroottorilla varustetut kolmivaiheiset epätahtimoottorit Tekniset tiedot sekä liitäntää koskevat tiedot käyvät ilmi tyyppikilvestä ja dokumentaation luvusta "Tekniset tiedot". Ohjeita on ehdottomasti noudatettava. Mikäli tuotetta ei käytetä tuotteelle määritellyn käyttötarkoituksen tai ohjeiden mukaisesti, seurauksena voi olla vakavia henkilö- tai esinevahinkoja. Tuotetta ei saa käyttää nousuapuvälineenä Nostinkäyttösovellukset Taajuusmuuttajaa ei saa käyttää nostinkäyttösovelluksissa ja nousevissa kuljettimissa. 2.5 Toimintavarmuus Moottorikäynnistin sopii nostinkäyttösovelluksin vain rajoitetusti. Moottorikäynnistintä ei saa käyttää nostinkäyttösovellusten turvalaitteena. Tuote ei saa suorittaa turvatoimintoja ilman ylemmän tason turvajärjestelmää, mikäli sitä ei ole nimenomaisesti sallittu dokumentaatiossa. Käyttöohje MOVIFIT compact 9

10 2 Turvaohjeita Kuljetus 2.6 Kuljetus Tarkasta mahdolliset kuljetusvauriot heti toimituksen saavuttua. Ilmoita kuljetusvaurioista välittömästi kuljetusliikkeelle. Mikäli tuote on vaurioitunut, sitä ei saa asentaa, liittää eikä ottaa käyttöön. Kuljetuksessa on otettava huomioon seuraavat ohjeet: Varmista, ettei tuote joudu alttiiksi kolhuille kuljetuksen aikana. Aseta mukana toimitetut suojakuvut ennen kuljetusta liitinten päälle. Tuotteen saa laskea kuljetuksen ajaksi vain jäähdytysripojen varaan tai sen kyljen varaan, jolla ei ole pistoketta. Mahdollisia nostokorvakkeita on aina käytettävä. Käytä tarvittaessa tarkoitukseen sopivia ja riittävän suurille kuormille mitoitettuja nosto- ja siirtovälineitä. Noudata dokumentaation luvun "Tekniset tiedot" mukaisia ilmasto-oloja koskevia ohjeita. 2.7 Kokoonpano / asennus Varmista, että tuote on asennettu ja sen jäähdytys tapahtuu tämän dokumentaation ohjeiden mukaisella tavalla. Suojaa tuote voimakkaalta mekaaniselta kuomitukselta. Tuote ja sen osat eivät saa ulottua jalkakäytävälle tai ajoradalle. Kuljetuksen ja käsittelyn aikana on varottava erityisesti rakenneosien taipumista ja/tai eristysvälien muuttumista. Sähköisiä komponentteja ei saa vahingoittaa mekaanisesti tai tuhota muulla tavoin. Noudata dokumentaation luvussa "Mekaaninen asennus" olevia ohjeita! 10 Käyttöohje MOVIFIT compact

11 Turvaohjeita Sähköinen liitäntä Käytön rajoitukset Seuraavat käyttötavat ovat kiellettyjä, ellei laitetta ole erityisesti suunniteltu kyseiseen tarkoitukseen: Käyttö räjähdysvaarallisissa tiloissa Käyttö ympäristöissä, joissa on haitallisia öljyjä, happoja, kaasuja, höyryjä, pölyjä ja säteilyä. Käyttö sovelluksissa, joissa mekaaniset värähtely- ja iskukuormitukset ylittävät EN standardin vaatimukset. Käyttö yli 4000 metrin korkeudella merenpinnasta Tuotteen voi asentaa seuraavien edellytysten täyttyessä metrin korkeudelle merenpinnasta: Ottaen huomioon alennetun jatkuvan nimellisvirran, ks. Dokumentaation luku "Tekniset tiedot". Jos asennuskorkeus on yli 2000 metriä merenpinnan yläpuolella, ilma- ja pintavälit täyttävät standardin EN mukaan enää vain ylijänniteluokan II vaatimukset. Mikäli asennus edellyttää standardin EN mukaista ylijänniteluokkaa III, verkon puoleisia ylijännitteitä on pienennettävä erillisen ulkoisen ylijännitesuojan avulla siten, että näiden ylijännitteiden luokitusta on mahdollista pienentää luokasta III luokkaan II. Turvallinen sähköinen erotus on tarvittaessa toteutettava yli 2000 metrin korkeudessa merenpinnasta laitteen ulkopuolella (turvallinen erotus standardien EN ja/tai EN mukaan). 2.8 Sähköinen liitäntä Tutustu voimassa oleviin kansallisiin tapaturmantorjuntamääräyksiin ennen tuotteeseen liittyvien työtehtävien aloittamista. Tee sähköiset asennukset voimassa olevien määräysten mukaisesti (esim. johdinpoikkipinta-alat, varokkeet, suojamaakytkennät). Seuraava dokumentaatio sisältää täydentäviä ohjeita. Varmista, että kaikki tarvittavat suojukset on kiinnitetty paikoilleen sähköasennustöiden lopettamisen jälkeen. Turvatoimenpiteiden ja -laitteiden on oltava voimassa olevien ohjeiden mukaisia (esim. EN tai EN ). 2.9 Turvallinen galvaaninen erotus Tuote täyttää kaikki standardin EN mukaiset teho- ja elektroniikkaliitäntöjen turvallista erottamista koskevat vaatimukset. Turvallisen erottamisen varmistamiseksi myös kaikkien liitettyjen virtapiirien on täytettävä samat turvallista erottamista koskevat vaatimukset. Käyttöohje MOVIFIT compact 11

12 2 Turvaohjeita Käyttöönotto/käyttö 2.10 Käyttöönotto/käyttö Noudata dokumentaation luvuissa "Käyttöönotto" ja "Käyttö" olevia varoituksia ja ohjeita. Varmista, että kuljetusvarmistimet on irrotettu. Älä poista laitteiston tai koneen valvonta- ja suojalaitteita käytöstä koekäytönkään aikana. Varmista, että liitäntäkotelo on suljettu ja ruuviliitokset ovat kiinni ennen syöttöjännitteen kytkemistä. Tuotteissa voi olla käytön aikana niiden kotelointiluokan mukaisesti jännitteisiä, paljaita ja mahdollisesti myös liikkuvia ja pyöriviä osia sekä kuumia pintoja. Lisäsuojatoimenpiteet voivat olla tarpeen, mikäli käytetään sovelluksia, joista voi aiheutua lisävaaroja. Tarkasta suojalaitteiden toiminta kaikkien muutosten jälkeen. Katkaise virta tuotteesta, mikäli tuote ei enää toimi normaalisti. Mahdollisia muutoksia ovat esim. kohonneet lämpötilat, äänet tai värähtelyt. Määritä syy. Ota tarvittaessa yhteyttä SEW EURODRIVEen. Kun virta on kytkettynä, kaikissa teholiittimissä sekä niihin kytketyissä kaapeleissa ja liittimissä esiintyy vaarallisia jännitteitä. Sama pätee myös silloin, kun tuote on lukittu ja moottori on pysäytetty. Tuotteeseen menevää yhteyttä ei saa katkaista käytön aikana. Se voi aiheuttaa vaarallisia valokaaria, jotka voivat aiheuttaa tuotteen vaurioitumisen. Mikäli tuote kytketään irti jännitesyötöstä, älä koske jännitettä johtaviin osiin tai teholiitäntöihin mahdollisesti latautuneiden kondensaattoreiden vuoksi. Noudata seuraavaa vähimmäispoiskytkentäaikaa: 1 minuutti. Noudata tuotteessa olevia ohjekilpiä. Käyttötilan LED-merkkivalojen tai muiden näyttölaitteiden sammuminen eivät tarkoita sitä, että tuote olisi erotettu sähköverkosta ja jännitteetön. Moottorin pysähtyminen voi johtua mekaanisesta juuttumisesta tai tuotteen sisäisistä turvatoiminnoista. Häiriön aiheuttajan poistamisen tai kuittauksen jälkeen käyttölaite voi käynnistyä automaattisesti uudelleen. Jos käytettävä kone ei saa turvallisuussyistä käynnistyä itsestään, erota tuote verkosta ennen häiriön korjaamista. Palovamman vaara: Tuotteen pintalämpötila voi nousta käytön aikana yli 60 C:n lämpötilaan. Älä koske tuotteeseen käytön aikana. Anna tuotteen jäähtyä riittävästi, ennen kuin kosket siihen. 12 Käyttöohje MOVIFIT compact

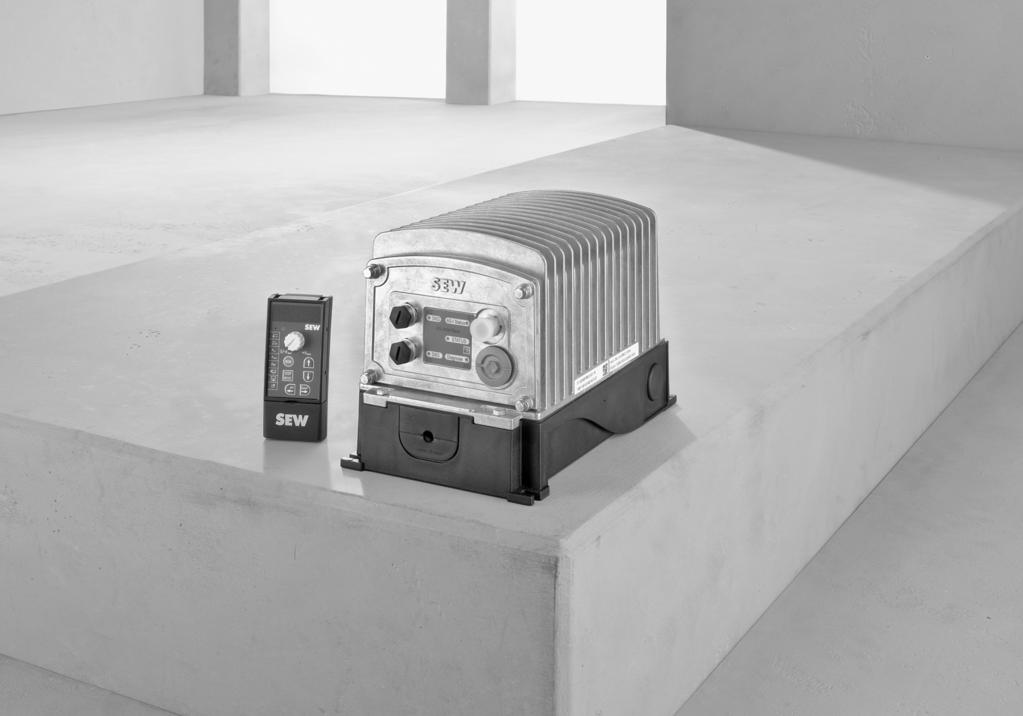

13 MOVIFIT compact Laitteistorakenne MOVIFIT compact 3 3 Laitteistorakenne 3.1 MOVIFIT compact MOVIFIT compact on hajautettu käyttöyksikkö kolmivaihevirtamoottoreiden ohjaukseen. Seuraavassa kuvassa on kahden moottorin MOVIFIT -compact-käynnistin ja AS-liitäntä: [1] [2] [3] [4] [5] X22 DI02 AS-I Status AS-Interface X21 STATUS DI03 Diagnose X23 X50 [6] [9] [8] [7] [1] Ohjausyksikkö [2] EBOX ja jäähdytysriva ja elektroniikka (taajuusmuuttaja ja moottorikäynnistin) [3] X9 liitäntä moottorille 1 [4] X8 liitäntä moottorille 2 (vain kahden moottorin käynnistinmallissa) [5] PE-liitäntä y (ulkopuolella) [6] Huoltokytkin [7] Tyyppikilpi [8] Kaapelitiiviste kaapelin halkaisijalle mm [9] ABOX ja FieldPower -kosketinmoduuli (liitäntäyksikkö) 3.2 Mallit MOVIFIT compact on saatavilla seuraavina malleina: Taajuusmuuttaja 1 moottorille, jossa kaksi pyörimissuuntaa ja neljä nopeuden ohjearvoa Kahden moottorin käynnistin Suunnanvaihtokäynnistin 2 moottorille, joissa kummassakin yksi pyörimissuunta Pyörimissuunta johtuu vaihejärjestyksestä. 1 moottorille, jossa kaksi pyörimissuuntaa MOVIFIT compact on saatavilla seuraavilla ohjausyksiköillä varustettuina: Ohjausyksikkö jossa AS-liitäntä Ohjausyksikkö jossa binääriset signaalitulot ja -lähdöt Käyttöohje MOVIFIT compact 13

14 3 Laitteistorakenne Tyyppimerkinnät 3.3 Tyyppimerkinnät Tyyppikilpi Kuvassa näkyy esimerkkinä MOVIFIT compact-taajuusmuuttajan tyyppikilvet: [1] Input: 3x V/2,2A/50..60Hz ML [2] MBF11B503B2A2000 Output: 3x0..Uinput/2,5A/2..100Hz IP 54 [1] Sarjanumero [2] Tyyppimerkintä [3] Oikeanpuoleinen tyyppikilpi sijaitsee moottorin liitäntöjen alapuolella. [3] Tyyppimerkintä Seuraavassa kuvassa näkyy esimerkkinä MOVIFIT -compact-taajuusmuuttajan MBF11B-503-B2-A tyyppimerkintä: MB Tyyppisarja MB = MOVIFIT compact F Laitetyyppi F = taajuusmuuttaja 11 Laiteteho /malli B - Versio S = moottorikäynnistin 07 = 0,75 kw-taajuusmuuttaja 11 = 1,1 kw-taajuusmuuttaja 15 = 1,5 kw-taajuusmuuttaja 2R = 2,2 kw-suunnanvaihtokäynnistin 4R = 4,0 kw-suunnanvaihtokäynnistin 50 Liitäntäjännite 50 = AC V 3 Liitäntätapa 3 = 3-vaiheinen - B Ohjaus B = binääriohjaus 2 Versio - 4D = 2 x 2,2 kw:n kahden moottorin käynnistin K = AS-liitännällä A2 Liitäntämoduuli A1 = ABOX, vakio - A2 = ABOX ja huoltokytkin 0 Suodatin 0 = ilman suodatinta - A = EMC-suodattimen kanssa 00 Malli 00 = vakiomalli 03 = erikoismalli taajuusmuuttaja ja AS-liitäntä, yhteensopiva MOVIFIT basicin kanssa 14 Käyttöohje MOVIFIT compact

15 Laitteistorakenne Tilausnumerot Tilausnumerot MOVIFIT compact (vakiomalli) Seuraavassa taulukossa on MOVIFIT compactin tilausnumerot vakiomalleina: Laitetyyppi Ohjaus AS-liitännän kautta Binääriohjaus Tyyppi Tyyppi Tilausnumero Tilausnumero Taajuusmuuttaja MBF07B-503-K2-A EB MBF07B-503-B2-A EB MBF07B-503-K2-A1-A-00 EB MBF07B-503-B2-A1-A-00 EB MBF07B-503-K2-A EB MBF07B-503-B2-A EB MBF07B-503-K2-A2-A-00 EB MBF07B-503-B2-A2-A-00 EB MBF11B-503-K2-A EB MBF11B-503-B2-A EB MBF11B-503-K2-A1-A-00 EB MBF11B-503-B2-A1-A-00 EB MBF11B-503-K2-A EB MBF11B-503-B2-A EB MBF11B-503-K2-A2-A-00 EB MBF11B-503-B2-A2-A-00 EB MBF15B-503-K2-A EB MBF15B-503-B2-A EB MBF15B-503-K2-A1-A-00 EB MBF15B-503-B2-A1-A-00 EB MBF15B-503-K2-A EB MBF15B-503-B2-A EB MBF15B-503-K2-A2-A-00 EB MBF15B-503-B2-A2-A-00 EB Suunnanvaihtokäynnistin MBS2RB-503-K2-A EB MBS2RB-503-B2-A EB MBS2RB-503-K2-A EB MBS2RB-503-B2-A EB MBS4RB-503-K2-A EB MBS4RB-503-B2-A EB MBS4RB-503-K2-A EB MBS4RB-503-B2-A EB Kahden moottorin käynnistin MBS4DB-503-K2-A EB MBS4DB-503-B2-A EB MBS4DB-503-K2-A EB MBS4DB-503-B2-A EB Kyseiset vakiomallit (moottorikäynnistin ja binääriohjauksella varustetut taajuusmuuttajat) ovat ohjauksen osalta yhteensopivia MOVIFIT basicin kanssa. Vakiomallit "MBF...-03" (AS-liitännällä varustetut taajuusmuuttajat) ovat ohjauksen osalta yhteensopivia MOVIFIT basicin kanssa (ks. seuraava sivu). Käyttöohje MOVIFIT compact 15

16 3 Laitteistorakenne Tilausnumerot MOVIFIT compact (erikoismalli "MBF...-03") Seuraavassa taulukossa on MOVIFIT compactin tilausnumerot erikoismalleina "MBF...-03" taajuusmuuttaja ja AS-liitäntä. Laitetyyppi Ohjaus AS-liitännän kautta Tyyppi Tilausnumero Taajuusmuuttaja MBF07B-503-K2-A EB MBF07B-503-K2-A1-A-03 MBF07B-503-K2-A MBF07B-503-K2-A2-A-03 MBF11B-503-K2-A MBF11B-503-K2-A1-A-03 MBF11B-503-K2-A MBF11B-503-K2-A2-A-03 MBF15B-503-K2-A MBF15B-503-K2-A1-A-03 MBF15B-503-K2-A MBF15B-503-K2-A2-A-03 EB EB EB EB EB EB EB EB EB EB EB Kyseiset erikoismallit ovat ohjauksen osalta yhteensopivia MOVIFIT basicin kanssa. 16 Käyttöohje MOVIFIT compact

17 Mekaaninen asennus Yleisiä ohjeita 4 4 Mekaaninen asennus 4.1 Yleisiä ohjeita Asennuksessa on otettava huomioon seuraavat ohjeet: Kaikkia yleisiä turvaohjeita on ehdottomasti noudatettava. MOVIFIT -laitteen saa asentaa vain tasaiselle, tärähtelemättömälle ja jäykälle alusrakenteelle, ks. luku "Sallittu asennusasento". Kaikkia teknisten tietojen ja asennuspaikalle määritettyjen edellytysten ohjeita on noudatettava. Laitteen asennuksessa saa käyttää vain siihen tarkoitettuja kiinnitysmahdollisuuksia. Kiinnitys- ja varmistuselementtien valinnassa ja mitoituksessa on noudatettava voimassa olevia standardeja, laitteiden teknisiä tietoja sekä otettava huomioon paikalliset olosuhteet. Käytä kaapeliin sopivia tiivisteitä. Sulje käyttämättömät kaapelin läpiviennit tiivisteillä (ilman kaapelin läpivientiä). Sulje käyttämättömät pistoliittimet peitekansilla. Pistoliitinmalleissa tulee käyttää sopivia vastapistokkeita. 4.2 Tarvittavat työkalut Ruuviavainsarja Pistoavain, SW7 mm Pistoavain, SW8 mm Momenttiavain Ruuviavainsarja Käyttöohje MOVIFIT compact 17

18 4 Mekaaninen asennus Asennustöiden aloittamisen edellytykset 4.3 Asennustöiden aloittamisen edellytykset Tarkasta ennen asennusta, että: MOVIFIT -laitteen tyyppikilven tiedot vastaavat jänniteverkkoa. MOVIFIT -laitteessa ei ole vaurioita (kuljetuksen tai ikääntymisen aiheuttamia vaurioita). Ympäristön lämpötila on luvun "Tekniset tiedot" mukainen. MOVIFIT -käyttölaitetta ei saa asentaa seuraavissa haitallisissa ympäristöolosuhteissa: räjähdysvaarallinen ilmapiiri ympäristössä esiintyy öljyjä ympäristössä esiintyy happoja ympäristössä esiintyy kaasuja ympäristössä esiintyy höyryjä säteilyä tms. 4.4 Sallittu asennusasento Seuraavassa kuvassa on MOVIFIT : -compact-laitteen asennusasennot. M6 M1 M2 M4 M5 [1] M [1] MOVIFIT -compact-laitetta ei saa asentaa asennusasentoon M3. MOVIFIT -compact-laitteen saa asentaa kaikkiin muihin asennusasentoihin. 18 Käyttöohje MOVIFIT compact

19 134 X22 MOVIFIT compactin asennus Mekaaninen asennus MOVIFIT compactin asennus MOVIFIT compactin asennus Kiinnitä MOVIFIT -compact-laite neljällä ruuvilla seuraavan kuvan mukaisesti: (Kiristysmomentti 2,0 2,4 Nm) M5 DI02 AS-I Status AS-Interface X21 STATUS DI03 Diagnose X23 X Käyttöohje MOVIFIT compact 19

20 5 Sähköasennus Yleisiä ohjeita 5 Sähköasennus 5.1 Yleisiä ohjeita Asennuksessa on otettava huomioon seuraavat ohjeet: Kaikkia yleisiä turvaohjeita on ehdottomasti noudatettava. MOVIFIT -laitteen saa asentaa vain tasaiselle, tärähtelemättömälle ja jäykälle alusrakenteelle, ks. luku "Sallittu asennusasento". Kaikkia teknisten tietojen ja asennuspaikalle määritettyjen edellytysten ohjeita on noudatettava. Laitteen asennuksessa saa käyttää vain siihen tarkoitettuja kiinnitysmahdollisuuksia. Kiinnitys- ja varmistuselementtien valinnassa ja mitoituksessa on noudatettava voimassa olevia standardeja, laitteiden teknisiä tietoja sekä otettava huomioon paikalliset olosuhteet. Käytä kaapeliin sopivia tiivisteitä. Sulje käyttämättömät kaapelin läpiviennit tiivisteillä (ilman kaapelin läpivientiä). Sulje käyttämättömät pistoliittimet peitekansilla. Pistoliitinmalleissa tulee käyttää sopivia vastapistokkeita. 5.2 Pienjänniteverkot Laite on tarkoitettu ja sallittu käyttöön seuraavissa järjestelmissä: TN- ja TT-järjestelmät suoraan maadoitetulla tähtipisteellä 20 Käyttöohje MOVIFIT compact

21 Sähköasennus Asennusohjeet Asennusohjeet Verkkokaapelien liitäntä MOVIFIT -laitteen nimellisjännitteen ja -taajuuden on vastattava syöttävän verkon arvoja. Mitoita kaapelin poikkipinta tulovirran I verkko mukaisesti mitoitusteholla (ks. käyttöohje, luku "Tekniset tiedot"). Asenna varokkeet johtojen suojaamiseksi syöttökaapelin alkupäähän kokoomakiskon haaran jälkeen. Seuraavat varokkeet ovat sallittuja: Käyttöluokan gg sulakevarokkeet Ominaisuuksien B tai C tehonsuojakytkin: Moottorinsuojakytkin Mitoita varokelaitteet kaapelin poikkipinnan mukaisesti Vikavirtasuojakytkimet VAROITUS Ei luotettavaa suojausta sähköiskun varalta, mikäli käytetään väärän tyyppistä vikavirtasuojakytkintä. Kuolema tai vakava loukkaantuminen. Taajuusmuuttajille saa käyttää ainoastaan kaikkivirtaherkkää B-luokan vikavirtasuojakytkintä! Taajuusmuuttaja luo tasavirtaosuuden poisjohtuvaan virtaan ja voi alentaa tyypin A vikavirtasuojakytkimen herkkyyttä huomattavasti. Siksi tyypin A vikavirtasuojakytkintä ei saa käyttää suojalaitteena. Mikäli vikavirtasuojakytkimen käyttöä ei ole määrätty normatiivisesti, SEW- EURODRIVE suosittelee, että vikavirtasuojakytkintä ei käytetä Verkkokontaktori Verkkojohdon kytkentään on käytettävä standardin EN käyttöluokan AC-3 mukaisia kontaktorin päätekoskettimia. Käyttöohje MOVIFIT compact 21

22 5 Sähköasennus Asennusohjeet PE-liitäntää koskevia ohjeita VAROITUS Sähköisku PE:n virheellisen liitännän vuoksi. Kuolema tai vakava loukkaantuminen. PE-liitännässä on otettava huomioon seuraavat ohjeet. Laitteessa oleva PE-liitäntä Asenna laitteen PE-liitäntä. BR BU L1 N L2 PE BK or 1 BK WT or GY unused BK or 2 WT BK GN/YE GN GN/YE BK or 3 RD GY PE L PE-liitäntä kotelon ulkopuolella MOVIFIT -compact-taajuusmuuttajan normaalissa käytössä saattaa esiintyä vuotovirtoja 3,5 ma. Standardin EN vaatimusten täyttämiseksi on noudatettava seuraavia ohjeita: Suojamaadoitus (PE) on asennettava siten, että se täyttää sellaisille laitteistoille, joissa esiintyy korkeita vuotovirtoja, asetetut vaatimukset. Sen vuoksi kotelon ulkoupolelle tulee asentaa toinen PE-liitäntäkaapeli. M5 (2,0 2,5 Nm) Toisen PE-liitäntäkaapelin poikkipinta ei saa olla alle 4 mm 2 eikä pienempi kuin verkkojohdon poikkipinta. 22 Käyttöohje MOVIFIT compact

23 Sähköasennus Asennusohjeet EMC-mukainen asennus OHJE Tätä järjestelmää ei ole tarkoitettu liitettäväksi yleiseen pienjänniteverkkoon, josta syötetään virtaa asuinalueille. Kyseessä on tuote, jonka saatavuus on rajoitettua (kategoriat C1 - C4 standardin EN mukaisesti). Kyseinen tuote voi aiheuttaa EMC-häiriöitä. Käyttäjän on tarvittaessa estettävä häiriöt sopivilla toimilla. Taajuusmuuttajat eivät ole EMC-lain mukaan itsenäisesti toimivia laitteita. Niitä voidaan käyttää EMC-lain mukaan vasta yhdessä käyttölaitejärjestelmän kanssa. Yhteensopivuus todetaan kuvatun kaltaiselle CE-tyyppiselle käyttölaitejärjestelmälle Asennuskorkeudet yli 1000 m korkeudella merenpinnasta MOVIFIT -laitteet, joiden verkkojännite on V, voidaan asentaa metrin korkeudelle merenpinnasta. Seuraavat olosuhteet on otettava huomioon. Yli 1000 m:n korkeudessa meren pinnasta jatkuva nimellisteho alenee vähentyneen jäähdytyksen vuoksi: I N -redusointi 1 % / 100 m Asennuskorkeuden ollessa m meren pinnan yläpuolella koko laitteistolle on tehtävä rajoittavia toimenpiteitä, jotka rajoittavat verkon puoleiset ylijännitteet kategoriasta III kategoriaan II Turvalaitteet MOVIFIT -käyttölaitteissa on sisäänrakennetut turvalaitteet ylikuormituksen varalta. Ulkopuolisia ylikuormituslaitteita ei tarvita UL-yhteensopiva asennus (valmisteilla) UL- ja cul-hyväksyntä MOVIFIT compact -laitesarjalle on valmisteilla. Käyttöohje MOVIFIT compact 23

24 5 Sähköasennus Asennustopologia 5.4 Asennustopologia Seuraavassa kuvassa on MOVIFIT -compactin periaatteellinen asennustopologia AS liitäntäohjauksen kanssa: AC 3 x V K [1] [2] [3] [4] [4] [5] [5] K: Verkkokontaktori Johdonsuojalaite Tyyppi Syötön impedanssi jokaisen suojalaitteen edessä Energiaväylä (verkkokaapeli) Johtimen minimaalinen poikkipinta Mitoitusarvo tai asetus suojalaitteessa I N Kaapelin maksimipituu s 1) Moottorikaapeli Johtimen minimaalinen poikkipinta Maksimipituus [1] [2] [3] [4] [5] B mω 2.5 mm 2 16 A 130 m 1.5 mm 2 3 m B mω 2.5 mm 2 20 A 94 m 2.5 mm 2 3 m B mω 4.0 mm 2 20 A 140 m 2.5 mm 2 3 m B mω 4.0 mm 2 25 A 114 m 2.5 mm 2 3 m 1) Kaapelin maksimipituus käytettäessä tehonsuojakytkimiä, joiden laukaisukäyrä on B (I A = 5 x I N, poiskytkentäaika = 0.1 s) Taulukossa näkyy tyypilliset ominaisarvot ympäristön lämpötilan ollessa 40 C ja sijoitustavan ollessa B2 standardin EN mukaisesti. Yksilöllisessä projektoinnissa ja asennuksessa on lisäksi otettava huomioon voimassa olevat maakohtaiset standardit ja direktiivit. 24 Käyttöohje MOVIFIT compact

25 X22 X23 X50 Sähköasennus Energiaväylän liitäntä (verkkokaapeli) Energiaväylän liitäntä (verkkokaapeli) VAROITUS Sähköiskun vaara ABOX:issa esiintyvien vaarallisten jännitteiden vuoksi. Kuolema tai vakava loukkaantuminen. Kytke MOVIFIT -laite jännitteettömään tilaan. Noudata verkon poiskytkennän jälkeen seuraavaa vähimmäispoiskytkentäaikaa: 1 minuutti VAROITUS Jännitteisten pistokeliitinten irrottaminen ja yhdistäminen voi aiheuttaa sähköiskun. Kuolema tai vakava loukkaantuminen. Kytke kaikki syöttöjännitteet pois päältä. Varmista laitteen jännitteetön tila. Älä koskaan liitä tai irrota pistokeliittimiä niiden ollessa jännitteen alaisina. VAROITUS Laitteen kuumien pintojen (erityisesti jäähdyttimen) aiheuttama palovaara. Vakava loukkaantumisvaara. Koske laitteeseen vasta kun se on jäähtynyt tarpeeksi. Kytke MOVIFIT -compact-laite energiaväylään seuraavasti. 1. Irrota neljä ruuvia ja irrota EBOX ABOX:ista. DI02 AS-I Status AS-Interface X21 STATUS DI03 Diagnose Käyttöohje MOVIFIT compact 25

26 5 Sähköasennus Energiaväylän liitäntä (verkkokaapeli) 2. Irrota molemmat lukitusläpät ulospäin ja taita FieldPower -kontaktimoduulin yläosa ylöspäin Irrota neljä ruuvia ja poista vedonkevennyksen salvat. Poista molemmat kaapelitiivisteet. 4. Poista verkkokaapelin kuori soveltuvalla eristyksenpoistotyökalulla Aseta kaapelitiivisteet verkkokaapelin ympärille Käyttöohje MOVIFIT compact

27 Sähköasennus Energiaväylän liitäntä (verkkokaapeli) 5 6. HUOMIO! Kosteuden ja pölyn sisäänpääseminen virheellisen kaapelitiivisteen vuoksi. MOVIFIT -compact-laitteen vaurioituminen. Käytä vain kaapelitiivisteitä, jotka on hyväksytty verkkokaapelin halkaisijalle ( 2 104). Aseta kaapelitiivisteet ja verkkokaapeli ABOX:in aukkoihin VAROITUS! Virheellisen kiertosuunnan aiheuttama puristumisvaara tai vaiheiden vaihtumisen aiheuttamat esinevahingot. Kuolema, vakava loukkaantuminen tai laitteen tuhoutuminen. Noudata seuraavaa liitäntäkaaviota. Vältä oikosulkuja. Työnnä verkkokaapelin johtimet kaapeleiden läpivienteihin seuraavan liitäntäkaavion mukaisesti: Johtimen väri/johtimen tunniste noudattaen: IEC UL 1277 TC ER UL 62 STOOW L1 N L2 PE L3 L1 N L2 PE L L1 ruskea musta tai 1 musta N sininen valkoinen tai harmaa L2 musta musta tai 2 valkoinen PE Johdin vihreä/keltainen vihreä/keltainen vihreä L3 harmaa musta tai 3 punainen Käyttöohje MOVIFIT compact 27

28 5 Sähköasennus Energiaväylän liitäntä (verkkokaapeli) 8. Ruuvaa salvat ja vedonpoistot ABOX:iin ja kiinnitä verkkokaapeli salvoilla (kiristysmomentti: 0.6 Nm) Aseta kontaktimoduulin yläosa saranakoukkuun. Käännä kontaktimoduulin yläosaa alaspäin, kunnes se lukittuu molemmilta puolilta Käännä teräliittimen kaikki kontaktit ruuviavaimella (teräleveys mm) alaspäin. A 90 B Käyttöohje MOVIFIT compact

29 X22 X23 X50 X22 Sähköasennus Energiaväylän liitäntä (verkkokaapeli) Työnnä EBOXin verkkopistoliitin ABOXin liitäntään Aseta EBOX ABOXin päälle. Kiinnitä EBOX neljällä ruuvilla (kiristysmomentti: 2 Nm). Vältä kaapeleiden puristumista. DI02 AS-I Status AS-Interface X21 STATUS DI03 Diagnose HUOMIO! Laitteen vaurioituminen verkkokaapelin taivuttamisen aiheuttaman kosteuden ja pölyn sisäänpääsyn vuoksi. Verkkokaapelia ei saa taivuttaa vähintään 50 mm:n etäisyydellä laitteesta. MOVIFIT -compact-laite täyttää kotelointiluokan IP54 vaatimukset vain, mikäli verkkokaapelia ei ole taivutettu 50 mm:n etäisyydellä laitteesta. DI02 AS-I Status AS-Interface X21 STATUS DI03 Diagnose X23 X Käyttöohje MOVIFIT compact 29

30 5 Sähköasennus Moottorin liitäntä 5.6 Moottorin liitäntä Moottoriliitännän mallit VAROITUS Jännitteisten pistokeliitinten irrottaminen ja yhdistäminen voi aiheuttaa sähköiskun. Kuolema tai vakava loukkaantuminen. Kytke kaikki syöttöjännitteet pois päältä. Varmista laitteen jännitteetön tila. Älä koskaan liitä tai irrota pistokeliittimiä niiden ollessa jännitteen alaisina. Seuraavassa kuvassa näkyy moottorin pistoliittimen mallit MOVIFIT compact:issa: MOVIFIT -compact-taajuusmuuttaja MOVIFIT -compact-suunnanvaihtokäynnistin MOVIFIT -compact kahden moottorin käynnistin [1] [2] [1] X8 X9 X8 X9 [1] X9 Moottori 1, liitäntä [2] X8 Moottori 2, liitäntä Käyttöohje MOVIFIT compact

31 Sähköasennus Moottorin liitäntä X9, (X8): Moottorin/moottoreiden liitäntä Pistoliitin X8 on olemassa vain MOVIFIT -compact- kahden moottorin käynnistimessä. Liitäntä Seuraavassa taulukossa on liitäntää koskevia tietoja: Toiminto Teholiitäntä jarrulla varustetulle moottorille Liitäntätapa HAN Q 8/0, female Liitäntäkaavio PE Nro Nimi Toiminto 1 U Lähtö moottorivaihe U 2 n. c. Ei käytössä 3 W Lähtö moottorivaihe W 4 L1 Mekaanisen jarrun syöttö (vain MOVIFIT -compact-taajuusmuuttajassa) 5 n. c. Vapaa 6 L2_S Kytketyn mekaanisen jarrun syöttö (vain MOVIFIT -compact-taajuusmuuttajassa) 7 V Lähtö moottorivaihe V 8 n. c. Vapaa PE PE Suojajohdin Liitäntäkaapeli Seuraavassa taulukossa on mahdolliset moottorikaapelit: HUOMIO Oikosulun aiheuttama vaara. MOVIFIT -compact-moottorikäynnistimen moottorilähtöjä ei ole suojattu oikosulun varalta. MOVIFIT -compact-moottorikäynnistimen tuhoutuminen. Ota huomioon seuraavat liitäntäkaaviot: Vältä johdinten välisiä oikosulkuja. Käyttöohje MOVIFIT compact 31

32 5 Sähköasennus Moottorin liitäntä Liitäntäkaapeli ja -komponentit MOVIFIT compact Moottorikaapeli Kaapelin rakenne: 4G2.5, suojaamaton, enint. 3 m Tuotenumero: Moottorin liitäntä Moottori ilman jarrua, W-kytkentä U1 W V1 5 4 U W1 V2 Q 8/0 Auki Moottori ilman jarrua, m-kytkentä U1 W2 5 4 V1 U W1 V2 MOVIFIT - compacttaajuusmuuttajan Kaapelin rakenne: 7G2.5, suojaamaton, enint. 3 m Tuotenumero: Moottori ja jarru, W-kytkentä 1 4 U1 V1 W2 U2 WH RD BU BG BGE W1 V2 Q 8/0 Auki Moottori ja jarru, m-kytkentä U1 V1 W2 U2 WH RD BU BG BGE W1 V Käyttöohje MOVIFIT compact

33 Sähköasennus Moottorin liitäntä 5 Liitäntäkaapeli ja -komponentit MOVIFIT compact Moottorikaapeli Kaapelin rakenne: 4G2.5, suojaamaton, 3 m Moottorin liitäntä Moottori ilman jarrua Tuotenumero: U1 W2 5 4 V1 U W1 V2 Q 8/0 Auki Moottori ja jarru U1 V1 W2 U2 WH RD BU BGE MOVIFIT - compactmoottorikäynnistin W1 V Moottori ja jarru ja jarrunohjain BSR BU WH RD BGE U1 W2 5 4 V1 U2 BSR W1 V Generatorisessa käytössä olevissa sovelluksissa SEW EURODRIVE suosittelee BSR-jarrunohjaimen käyttöä. Käyttöohje MOVIFIT compact 33

34 5 Sähköasennus Moottorin liitäntä Moottorikaapelin liitäntä 4-johtiminen Seuraavassa taulukossa näkyy 4-johtimisen moottorikaapelin (tuotenumero ) johdinten liitäntä sekä yhteenkuuluvat nastat ja liittimet moottorissa: Pistoliitin Nro Moottorikaapeli Johtimen väri/johtimen tunniste 1 Musta/1 U1 3 Musta/3 W1 7 Musta/2 V1 2, 4, 5, 6, 8 Vapaa PE Vihreä/Keltainen PE Moottorin liitin 7-johtiminen Seuraavassa taulukossa näkyy 7-johtimisen moottorikaapelin (tuotenumero ) johdinten liitäntä sekä yhteenkuuluvat nastat ja liittimet moottorissa: Pistoliitin Nro Moottorikaapeli Johtimen väri/johtimen tunniste 1 Musta/1 U1 3 Musta/3 W1 4 Musta/4 2 1) 6 Musta/6 3 1) 7 Musta/2 V1 2, 5, 8 Vapaa PE Vihreä/Keltainen PE 1) Liitin jarrun tasasuuntaajassa Moottorin liitin Vastapistoke Kyseisten moottorikaapeleiden kanssa käytetään tyypin Han Q8/0 pistoliitintä. Mikäli käytetään vastapistoketta, jossa on metallinen kotelo, on otettava huomioon seuraavat ohjeet: Luo soveltuva suojausliitäntä. Käytä vastapistokkeen koteloa PE:n kanssa. 34 Käyttöohje MOVIFIT compact

35 Sähköasennus Ohjausyksikön liitännät Ohjausyksikön liitännät Seuraavassa kuvassa näkyy MOVIFIT compactin ohjausyksikön mallit: MOVIFIT compact ja AS-liitäntä MOVIFIT compact ja binääriohjaus [1] [2] [5] [6] X22 DI02 AS-I Status X21 X12 BINÄR X11 DI03 DI01 AS-Interface STATUS DI02 DO00 DI00 STATUS DI03 Diagnose DO01 Diagnose [4] X23 X50 [3] [8] X13 X50 [7] [1] X22 Binääritulo anturi 2 [5] X12 Signaalitulot DI02 + DI03 [2] X21 AS-liitäntä [6] X11 Signaalitulot DI00 + DI01 [3] X50 Diagnoosiliitäntä [7] X50 Diagnoosiliitäntä [4] X23 Binääritulo anturi 3 [8] X13 Signaalilähdöt DO00 + DO01 OHJE Käytä binääristen tulojen ja lähtöjen liitäntään ainoastaan M12-pistoliittimiä, joissa on suora liitin. Käyttöohje MOVIFIT compact 35

36 MOVIFIT ompact liitännät AS-liitäntä -jac 5 Sähköasennus MOVIFIT compact -liitännät ja AS-liitäntä 5.8 MOVIFIT compact -liitännät ja AS-liitäntä X21: AS-liitäntä Seuraavassa taulukossa on kyseistä liitäntää koskevia lisätietoja: Toiminto AS-liitäntä tulo Liitäntätapa M12, 4-napainen, male, A-koodattu, suora liitin Liitäntäkaavio Nro Nimi Toiminto 1 AS-liitäntä + AS-liitäntä + 2 n. c. Ei käytössä 3 AS-liitäntä - AS-liitäntä - 4 n. c. Ei käytössä X22: Binääritulo anturi 2 Seuraavassa taulukossa on kyseistä liitäntää koskevia lisätietoja: Toiminto Binääritulo anturi 2 Liitäntätapa M12, 5-napainen, female, A-koodattu, suora liitin Liitäntäkaavio Nro Nimi Toiminto V DC-24-V-lähtö (anturisyöttö) 2 n. c. Ei käytössä 3 0V24 0V24-vertailupotentiaali 4 DI02 Binääritulo anturi 2 5 n. c. Ei käytössä 36 Käyttöohje MOVIFIT compact

37 Sähköasennus MOVIFIT compact -liitännät ja AS-liitäntä X23: Binääritulo anturi 3 Seuraavassa taulukossa on kyseistä liitäntää koskevia lisätietoja: Toiminto Binääritulo anturi 3 Liitäntätapa M12, 5-napainen, female, A-koodattu, suora liitin Liitäntäkaavio Nro Nimi Toiminto V DC-24-V-lähtö (anturisyöttö) 2 n. c. Ei käytössä 3 0V24 0V24-vertailupotentiaali 4 DI03 Binääritulo anturi 3 5 n. c. Ei käytössä X50: Diagnoosiliityntä Toiminto Diagnoosiliitäntä Liitäntätapa RJ10, female Liitäntäkaavio Nro Nimi Toiminto 1 +5V 5-V-syöttö 2 RS+ Diagnoosiliitäntä RS485 3 RS- Diagnoosiliitäntä RS V5 0 V:n vertailupotentiaali RS485 Käyttöohje MOVIFIT compact 37

38 Binääriohja uksella varustetun MOVIFIT ompactin liitännät c 5 Sähköasennus Binääriohjauksella varustetun MOVIFIT compactin liitännät 5.9 Binääriohjauksella varustetun MOVIFIT compactin liitännät X11: Signaalitulot 0 ja 1 Seuraavassa taulukossa on kyseistä liitäntää koskevia lisätietoja: Toiminto Binääritulo 0 ja 1 Liitäntätapa M12, 4-napainen, male, A-koodattu, suora liitin Liitäntäkaavio Nro Nimi Toiminto 1 n. c. Ei käytössä 2 DI01 Binääritulo 1 3 0V24 0V24-vertailupotentiaali 4 DI00 Binääritulo X12: Signaalitulot 2 ja 3 Seuraavassa taulukossa on kyseistä liitäntää koskevia lisätietoja: Toiminto Binääritulo 2 ja 3 Liitäntätapa M12, 4-napainen, male, A-koodattu, suora liitin Liitäntäkaavio Nro Nimi Toiminto 1 n. c. Ei käytössä 2 DI03 Binääritulo 3 3 0V24 0V24-vertailupotentiaali 4 DI02 Binääritulo 2 38 Käyttöohje MOVIFIT compact

39 Sähköasennus Binääriohjauksella varustetun MOVIFIT compactin liitännät X13: Signaalitulot 0 ja 1 Seuraavassa taulukossa on kyseistä liitäntää koskevia lisätietoja: Toiminto Binäärilähdöt 0 ja 1 Liitäntätapa M12, 5-napainen, female, A-koodattu, suora liitin Liitäntäkaavio Nro Nimi Toiminto V DC-24-V-lähtö 2 DO01 Binäärilähtö 1 3 0V24 0V24-vertailupotentiaali 4 DO00 Binäärilähtö 0 5 n. c. Ei käytössä X50: Diagnoosiliityntä Toiminto Diagnoosiliitäntä Liitäntätapa RJ10, female Liitäntäkaavio Nro Nimi Toiminto 1 +5V 5-V-syöttö 2 RS+ Diagnoosiliitäntä RS485 3 RS- Diagnoosiliitäntä RS V5 0 V:n vertailupotentiaali RS485 Käyttöohje MOVIFIT compact 39

40 0/-nmax +nmax X22 X23 X50 5 Sähköasennus Ohjauslaitteen MBBG11A liitäntä 5.10 Ohjauslaitteen MBBG11A liitäntä MOVIFIT -compact-laitteessa on diagnoosiliitäntä X50 (RJ10-liitäntä). Diagnoosiliitäntä sijaitsee ohjausyksikön liitäntärimassa. Irrota sulkutulppa ennen pistokkeen työntämistä diagnoosiliitäntään. VAROITUS! MOVIFIT -compact-laitteen kuumien pintojen aiheuttama palovaara. Vakava loukkaantumisvaara. Odota kunnes MOVIFIT -compact-käyttölaite on jäähtynyt riittävästi ennen siihen koskemista. VARO! Luvattua kotelointiluokkaa ei saavuteta, mikäli diagnoosiliitännässä X50 ei ole sulkutulppaa. MOVIFIT -compact-laitteen vaurioituminen. Mikäli diagnoosiliitäntään ei ole kiinnitetty sulkutulppaa, on varmistettava, ettei MOVIFIT -compact-laitteeseen pääse kosteutta tai pölyä. Käytä toimitukseen sisältyvää ohjauslaitteen kaapelia liittäessäsi ohjauslaitteen MOVIFIT -compact-laitteeseen. Toimituksen laajuus: Tyyppi Tuotenumero Toimituslaajuus MBBG11A Ohjauslaite MBBG11A Kaapeli ja pistoliittimet RJ10 RJ10 nxx n max Par RUN STOP RESET out Enter DI02 AS-I Status AS-Interface X21 STATUS DI03 Diagnose Käyttöohje MOVIFIT compact

41 Sähköasennus PC:n / kannettavan tietokoneen liitäntä PC:n / kannettavan tietokoneen liitäntä MOVIFIT -compact-laitteessa on diagnoosiliitäntä X50 (RJ10-liitäntä) käyttöönottoa, parametrointia ja huoltoa varten. Diagnoosiliitäntä sijaitsee ohjausyksikön liitäntärimassa. Irrota sulkutulppa ennen pistokkeen työntämistä diagnoosiiitäntään. VAROITUS! MOVIFIT -compact-laitteen kuumien pintojen aiheuttama palovaara. Vakava loukkaantumisvaara. Odota kunnes MOVIFIT -compact-käyttölaite on jäähtynyt riittävästi ennen siihen koskemista. VARO! Luvattua kotelointiluokkaa ei saavuteta, mikäli diagnoosiliitännässä X50 ei ole sulkutulppaa. MOVIFIT -compact-laitteen vaurioituminen. Mikäli diagnoosiliitäntään ei ole kiinnitetty sulkutulppaa, on varmistettava, ettei MOVIFIT -compact-laitteeseen pääse kosteutta tai pölyä. Diagnoosiliitännän yhteys tavalliseen tietokoneeseen / kannettavaan tietokoneeseen tapahtuu liitäntätyypin muuntimella USB11A. Toimituksen laajuus: Tyyppi Tuotenumero Toimituslaajuus USB11A Liitäntätyypin muunnin USB11A USB-kaapeli Kaapeli ja pistoliittimet RJ10 RJ10 USB RJ10 PC + MOVITOOLS USB11A MOVIFIT compact Käyttöohje MOVIFIT compact 41

42 6 Käyttöönotto Yleisiä ohjeita 6 Käyttöönotto 6.1 Yleisiä ohjeita OHJE Käyttöönotossa on ehdottomasti noudatettava luvun "Turvaohjeet" yleisiä turvallisuusohjeita. VAROITUS Sähköiskun vaara ABOX:issa esiintyvien vaarallisten jännitteiden vuoksi. Kuolema tai vakava loukkaantuminen. Kytke MOVIFIT -laite jännitteettömään tilaan. Noudata verkon poiskytkennän jälkeen seuraavaa vähimmäispoiskytkentäaikaa: 1 minuutti VAROITUS Puuttuvien tai viallisten suojusten aiheuttama sähköisku. Kuolema tai vakava loukkaantuminen. Varmista, että suojukset on asennettu ohjeiden mukaan. Älä koskaan ota käyttöön laitetta ilman asennettuja suojuksia. VAROITUS Moottorin tahattoman käynnistymisen aiheuttama vaara. Kuolema, vakava loukkaantuminen tai esinevahingot. Kytke MOVIFIT -laite jännitteettömään tilaan ennen töiden aloittamista. Lukitse MOVIFIT -laite tahattomalta päällekytkennältä. VAROITUS Laitteen hallitsematon käyttäytyminen tehottoman hätä-seis-piirin vuoksi. Kuolema tai vakava loukkaantuminen. Noudata asennusohjeita. Asennuksen saa antaa vain koulutetun ammattihenkilöstön suoritettavaksi. VAROITUS Laitteiden virheellinen käyttäytyminen väärien laiteasetusten johdosta. Kuolema tai vakava loukkaantuminen. Noudata käyttöönotto-ohjeita. Asennuksen saa antaa vain koulutetun ammattihenkilöstön suoritettavaksi. Tarkasta parametrit. Vain toimintoon sopivia asetuksia saa käyttää. 42 Käyttöohje MOVIFIT compact

43 Käyttöönotto Edellytykset 6 VAROITUS Laitteen kuumien pintojen (erityisesti jäähdyttimen) aiheuttama palovaara. Vakava loukkaantumisvaara. Koske laitteeseen vasta kun se on jäähtynyt tarpeeksi. HUOMIO Valokaaren aiheuttama vaara. Sähköisten rakenneosien vaurioituminen. Älä irrota äläkä kiinnitä teholiitäntöjä käytön aikana. Älä koskaan irrota EBOXia käytön aikana. OHJE Kirjoitetut parametrit tallennetaan käyttöönoton ja parametroinnin aikana pysyvästi (esim. EEPROMiin). Tallennusrakenneosat sallivat kuitenkin vain rajoitetun lukumäärän kirjoitussyklejä. Siksi on varmistettava, että kirjoitusoikeudet parametreihin eivät tapahdu syklisesti. 6.2 Edellytykset Käyttöönotolle on asetettu seuraavat edellytykset: MOVIFIT -compact-laite on asennettu mekaanisesti ja sähköisesti määräysten mukaisesti. Käyttölaitteiden tahaton käynnistyminen on estetty soveltuvilla turvatoimenpiteillä. Henkilöihin ja koneeseen kohdistuvat vaarat on estetty soveltuvilla turvatoimenpiteillä. MOVIFIT -compact-laitteen käyttöönottoon ja parametrointiin tarvitaan seuraavat laitteet: Ohjauslaite MBBG11A, ks. luku "MBBG11A-ohjauslaitteen liitäntä" Tai tietokone/kannettava tietokone, ks. luku "Tietokoneen/kannettavan liitäntä" MOVIFIT -compact-taajuusmuuttajan käyttöönottoa ja parametrointia varten tietokoneeseen tai kannettavaan tietokoneeseen on oltava asennettuna seuraavat ohjelmat: MOVITOOLS -MotionStudio versiosta 6.2 alkaen Käyttöohje MOVIFIT compact 43

44 MOVIFIT compacttaajuusmuu ttajan käyttöönott ovaiheet 6 Käyttöönotto MOVIFIT -compact-taajuusmuuttajan käyttöönottovaiheet 6.3 MOVIFIT -compact-taajuusmuuttajan käyttöönottovaiheet Menettele seuraavasti ottaaksesi taajuusmuuttajan käyttöön: 1. Tarkasta MOVIFIT -compact-laitteen liitäntä. ð Ks. luku "Sähköasennus". 2. Varmista, ettei moottori käynnisty eikä tahaton moottorin käynnistyminen voi aiheuttaa vaaratilannetta. 3. Kytke verkkojännite päälle. LED "TILA" palaa keltaisena. 4. Kytke ohjauslaite MBBG11A tai tietokone/kannettava MOVIFIT -compact-laitteeseen. ð Ks. luku "MBBG11A-ohjauslaitteen liitäntä" ð tai luku "Tietokoneen/kannettavan liitäntä". Taajuusmuuttaja voidaan ottaa käyttöön kahdella eri tavalla: SEW-EURODRIVE-moottoreiden pikakäyttöönottoon käytetään Easy-tilaa. Vierasmoottoreiden käyttöönottoon käytetään PROFI-tilaa. Vierasmoottoreissa järjestelmä tarvitsee enemmän tietoja. 5. Syötä ohjauslaitteeseen MBBG11A (ks. ( 2 55)) tai tietokoneeseen/kannettavaan (ks. ( 2 58)) Easy-tilassa tapahtuvaa käyttöönottoa varten: ð Parametrihakemisto on luvussa "MOVIFIT -compact-taajuusmuuttajan parametrihakemisto" ( 2 61). Easy-tilan parametrit (SEW-EURODRIVEn 4-napaisissa moottoreissa) SEW-EURODRIVEn moottori Koko Parametrit MOVITOOLS MotionStudiossa Ohjauslaitteen MBBG11A asetus Ryhmä Parametrit Käyttöönottotila EASY 3 Käyttöönotto = EASY Moottorin nimellisjännite UoLt 3 Nimellisjännite Moottorin nimellisteho PoUEr 3 Nimellisteho Toiminto "Käynnistä moottorin käyttöönotto" CALC = StArt 3 Käynnistä käyttöönotto = kyllä 1) Kiihdytysramppi 1 P-130 Ramppi ylös Hidastusramppi 1 P-131 Ramppi alas Nopeuden ohjearvo n1 n xx n1 1 P-170 Kiinteä ohjearvo n1 Nopeuden ohjearvo n2 n2 1 P-171 Kiinteä ohjearvo n2 Nopeuden ohjearvo n3 n3 1 P-172 Kiinteä ohjearvo n3 Nopeuden ohjearvo n4 n4 1 P-173 Kiinteä ohjearvo n4 LVFC-säätelyn kanssa tapahtuvassa käytössä asetetaan lisäksi seuraava parametri: Käyttötapa ModE = LVFC 7 P-700 Käyttötapa = LVFC 1) Klikkaa MOVITOOLS MotionStudiosta kytkentäkenttää [Käynnistä käyttöönotto]. 44 Käyttöohje MOVIFIT compact

45 Käyttöönotto MOVIFIT -compact-taajuusmuuttajan käyttöönottovaiheet 6 Parametri PROFI-tilalle (4-napaisissa vierasmoottoreissa) Vierasmoottori Koko Parametrit MOVITOOLS MotionStudiossa Ohjauslaitteen MBBG11A asetus Ryhmä Parametrit Moottorin nimellisjännite UoLt 3 Nimellisjännite Moottorin nimellisteho PoUEr 3 Nimellisteho Moottorin nimellisvirta AMPEr 3 Moottorin nimellisvirta Moottorin nimellistaajuus hertz 3 Nimellistaajuus Moottorin nimellisjännite rpn 3 Nimellispyörimisnopeus Toiminto "Käynnistä moottorin käyttöönotto" CALC = StArt 3 Käynnistä käyttöönotto = kyllä 1) Kiihdytysramppi 1 P-130 Ramppi ylös Hidastusramppi 1 P-131 Ramppi alas Nopeuden ohjearvo n1 n xx n1 1 P-170 Kiinteä ohjearvo n1 Nopeuden ohjearvo n2 n2 1 P-171 Kiinteä ohjearvo n2 Nopeuden ohjearvo n3 n3 1 P-172 Kiinteä ohjearvo n3 Nopeuden ohjearvo n4 n4 1 P-173 Kiinteä ohjearvo n4 LVFC-säätelyn kanssa tapahtuvassa käytössä asetetaan lisäksi seuraava parametri: Käyttötapa ModE = LVFC 7 P-700 Käyttötapa = LVFC 1) Klikkaa MOVITOOLS MotionStudiosta kytkentäkenttää [Käynnistä käyttöönotto]. 6. HUOMIO! Luvattua kotelointiluokkaa ei saavuteta, mikäli sulkutulppa on asennettu väärin tai sitä ei ole asennettu lainkaan. MOVIFIT -compact-laitteen vaurioituminen. Kierrä diagnoosiliitännän sulkutulppa ja tiiviste takaisin paikoilleen. 7. Katkaise verkkojännite. 8. Aseta MOVIFIT -compact-laitteen AS-liitäntä-slaveosoite (vain MOVIFIT compact, jossa on AS-liitäntä). ð Ks. luku "AS-liitäntä-slaveosoitteen antaminen". 9. Ota ylemmän tason ohjaus käyttöön. 10. Työnnä moottoripistoke MOVIFIT -compact-laitteeseen. 11. Kytke verkkojännite päälle. MOVIFIT -compact-käyttölaitetta voi nyt ohjata ylemmän tason ohjauksella (binäärisignaaleillta tai AS-liitännällä). Käyttöohje MOVIFIT compact 45

46 MOVIFIT compactmoottorikä ynnistimen käyttöönott ovaiheet 6 Käyttöönotto MOVIFIT -compact-moottorikäynnistimen käyttöönottovaiheet 6.4 MOVIFIT -compact-moottorikäynnistimen käyttöönottovaiheet Menettele seuraavasti ottaaksesi moottorikäynnistimen käyttöön: 1. Tarkasta MOVIFIT -compact-laitteen liitäntä. ð Ks. luku "Sähköasennus". 2. Varmista, ettei moottori käynnisty eikä tahaton moottorin käynnistyminen voi aiheuttaa vaaratilannetta. 3. Kytke verkkojännite päälle. LED "TILA" palaa keltaisena. 4. Kytke ohjauslaite MBBG11A tai tietokone/kannettava MOVIFIT -compact-laitteeseen. ð Ks. luku "MBBG11A-ohjauslaitteen liitäntä" ð tai luku "Tietokoneen/kannettavan liitäntä". 5. Aseta moottorin parametrit yksinkertaista käyttöönottoa varten seuraavien lukujen mukaisesti. MOVIFIT -compact-moottorikäynnistimessä on asynkronimoottorin käyttöä varten seuraavat käyttötilat: ð Jänniterajoitus ð Virtaraja 6. HUOMIO! Luvattua kotelointiluokkaa ei saavuteta, mikäli sulkutulppa on asennettu väärin tai sitä ei ole asennettu lainkaan. MOVIFIT -compact-laitteen vaurioituminen. Kierrä diagnoosiliitännän sulkutulppa ja tiiviste takaisin paikoilleen. 7. Katkaise verkkojännite. 8. Aseta MOVIFIT -compact-laitteen AS-liitäntä-slaveosoite (vain MOVIFIT compact, jossa on AS-liitäntä). ð Ks. luku "AS-liitäntä-slaveosoitteen antaminen". 9. Ota ylemmän tason ohjaus käyttöön. 10. Työnnä moottoripistoke MOVIFIT -compact-laitteeseen. 11. Kytke verkkojännite päälle. MOVIFIT -compact-käyttölaitetta voi nyt ohjata ylemmän tason ohjauksella (binäärisignaaleillta tai AS-liitännällä). 46 Käyttöohje MOVIFIT compact

47 Käyttöönotto MOVIFIT -compact-moottorikäynnistimen käyttöönottovaiheet Parametrit käyttötilalle "Jänniterajoitus" Kuvaus MOVIFIT -compact-moottorikäynnistin korottaa moottorin jännitettä rampilla asetetun ajan t U = 0 2 s sisällä nimellisarvoon saakka. Käynnistysjännitteen, josta alkaen kiihdytysvaihe alkaa, voi asettaa rajojen U S = % moottorijännitteestä U M sisällä parametreilla Käynnistysjännite käyttölaite 1 tai Käynnistysjännite käyttölaite 2. U M U S t t U Mikäli aktivointi perutaan, MOVIFIT -compact-moottorikäynnistin alentaa moottorin jännitettä rampilla asetetun jarrutusajan sisällä. Parametrit Käyttötilassa "Jänniterajoitus" tapahtuvaa käyttöönottoa varten tulee asettaa seuraavat parametrit: Käyttötila "Jänniterajoitus" Koko Ohjauslaitteen MBBG11A asetus Parametrit MOVITOOLS MotionStudiossa Ryhmä Parametrit Käyttöohje MOVIFIT compact 47

48 6 Käyttöönotto MOVIFIT -compact-moottorikäynnistimen käyttöönottovaiheet Käynnistystila Moottorin nimellisvirta P-01 käyttölaite 1 = 0 P-02 käyttölaite 2 1) = 0 7 Käynnistystila käyttölaite 1 = jänniterajoitettu 7 Käynnistystila käyttölaite 2 = jänniterajoitettu 1) P-03 käyttölaite 1 3 Moottorin nimellisvirta käyttölaite 1 P-04 käyttölaite 3 Moottorin nimellisvirta käyttölaite 2 1) 2 1) Pehmeäkäynnistysaika t U käyttölaite P-05 käyttölaite 1 1 P-130 pehmeäkäynnistysaika Par 1 P-06 käyttölaite 1 P-131 pehmeäkäynnistysaika 2 1) käyttölaite 2 1) Jarrutusaika P-07 käyttölaite 1 1 Jarrutusaika käyttölaite 1 P-08 käyttölaite 1 Jarrutusaika käyttölaite 2 1) 2 1) Käynnistysjännite P-11 käyttölaite 1 3 Käynnistysjännite käyttölaite 1 U S P-12 käyttölaite 3 Käynnistysjännite käyttölaite 2 1) 2 1) 1) Vain kahden moottorin käynnistimessä 48 Käyttöohje MOVIFIT compact

49 Käyttöönotto MOVIFIT -compact-moottorikäynnistimen käyttöönottovaiheet Parametrit käyttötilalle "Virtarajoitus" Kuvaus Käyttölaitteen käynnistyksen yhteydessä MOVIFIT -compact-moottorikäynnistin syöttää virtaa I e moottoriin. Virta I e määritetään parametrilla P13 virtarajoitus. Moottori kiihdyttää riippuen moottorin virrasta I M. Aikaa t I käytetään käynnistysvaiheen valvomiseen. Moottorin virran on oltava poistunut valvonta-ajan t I sisällä sen korotetusta käynnistysarvosta ja pudonnut nimellivirralle tai sen alapuolelle. Mikäli moottori johtaa vielä valvonta-ajan t I jälkeen virtaa moottorin nimellisvirran yläpuolella, MOVIFIT -compact-moottorikäynnistin siirtyy virhetilaan F 34 (käynnistysaikavalvonnan virhe), ks. luku "MOVIFIT -compact-moottorikäynnistimen virheluettelo" ( 2 91). I M I e t t I Parametrit Käyttötilassa "Virtarajoitus" tapahtuvaa käyttöönottoa varten tulee asettaa seuraavat parametrit: Käyttötila "Virtarajoitus" Koko Ohjauslaitteen MBBG11A asetus Parametrit MOVITOOLS MotionStudiossa Ryhmä Parametrit Käynnistystila P-01 käyttölaite 1 = 1 P-02 käyttölaite 2 1) = 1 7 Käynnistystila käyttölaite 1 = virtarajoitettu 7 Käynnistystila käyttölaite 2 = virtarajoitettu 1) Moottorin nimellisvirta P-03 käyttölaite 1 3 Moottorin nimellisvirta käyttölaite 1 Par P-04 käyttölaite 3 Moottorin nimellisvirta käyttölaite 2 1) 2 1) Virtaraja I e P-13 käyttölaite 1 3 Virtaraja käyttölaite 1 P-14 käyttölaite 3 Virtaraja käyttölaite 2 1) 2 1) Valvonta-aika t I käynnistysvaihe 1) Vain kahden moottorin käynnistimessä P-09 käyttölaite 1 5 Valvonta-aika käynnistysvaihe käyttölaite 1 P-10 käyttölaite Valvonta-aika käynnistysvaihe 2 1) käyttölaite 2 1) Käyttöohje MOVIFIT compact 49

50 6 Käyttöönotto AS-liitäntä-slaveosoitteen antaminen 6.5 AS-liitäntä-slaveosoitteen antaminen SEW-EURODRIVE toimittaa MOVIFIT compactin varustettuna AS-liitännällä, jonka osoite on 0. MOVIFIT compactin AS-liitäntäosoitteen antamiseen (osoite 1A 31A ja 1B 31B) on olemassa seuraavat vaihtoehdot: Automaattinen osoitteen antaminen projektoidussa AS-liitäntälaitteistossa MOVIFIT -compact-käyttölaitteen vaihtamisen yhteydessä. Seuraavien edellytysten on täytyttävä: Uuden MOVIFIT -compact-käyttölaitteen osoitteen on oltava 0. Mikäli vaihdetaan useita MOVIFIT -compact-käyttölaitteita, ne on vaihdettava yksitellen peräkkäin. Manuaalinen osoitteen antaminen laitteiston masterin kautta Kytke käyttölaitteet peräkkäin AS-liitäntäkaapeliin. Siten estetään, että useat MOVIFIT -compact-käyttölaitteet saavat saman AS-liitäntäosoitteen. Manuaalinen osoitteenanto AS-liitäntä-käsiohjelmointilaitetta käyttämällä Liitettäessä MOVIFIT -compact-käyttölaite AS-liitäntäkaapeliin on otettava huomioon seuraavan luvun ohjeet. 50 Käyttöohje MOVIFIT compact

51 Käyttöönotto AS-liitäntä-slaveosoitteen antaminen Slave-osoitteen antaminen käsiohjelmointilaitetta käyttämällä AS-liitäntä-käsiohjelmointilaitteissa on seuraavat toiminnot: AS-liitäntä-slaveosoitteen lukeminen ja muuttaminen AS-liitäntäprofiilin lukeminen Data- ja parametribittien lukeminen ja muuttaminen Toimintatarkastus ja testikäyttö. Käsiohjelmointilaitteen käyttöön tarvitaan liitoskaapeli, joka sopii MOVIFIT -compactlaitteen AS-liitäntäpistoliittimeen X21 (ks. seuraava kuva) : AS-liitäntä + 3 Esimerkki: 4 2. n. c. 3: AS-liitäntä - 4: n. c. 1. Erota AS-liitäntälaitteet yksitellen AS-liitäntäverkoista ja anna niille osoitteet käsiohjelmointilaitteella (vaihe A). 2. Integroi AS-liitäntälaite sen jälkeen takaisin AS-liitäntäverkkoon (vaihe B). A B MOVIFIT compact MOVIFIT compact [1] [1] AS-liitäntäkäsiohjelmointilaite Käyttöohje MOVIFIT compact 51

52 6 Käyttöönotto Parametrointi MBBG11A-ohjauslaitteella 6.6 Parametrointi MBBG11A-ohjauslaitteella MBBG11A-ohjauslaitteen kuvaus Toiminto MBBG11A-ohjauslaitteella MOVIFIT -compact-laitteita voi ottaa käyttöön, parametroida ja ohjata käsikäytössä. Sen lisäksi ohjauslaite näyttää käyttölaitteen tilaa koskevia tärkeitä tietoja. Varustelu 7-segmenttinäyttö Navigointipalkki sen hetkisten valikoiden ja käyttötavan näyttämiseen Kuusi painiketta valikon ohjaukseen, toimintojen suorittamiseen ja parametrien asettamiseen Liitäntäkaapeli Painikkeiden toiminnot Seuraavassa kuvassa näkyy MBBG11A-ohjauslaitteen painikejärjestys: nxx 0/-nmax +nmax n max Par RUN STOP RESET out Enter <UP> Symbolin valitseminen Arvon korottaminen <DOWN> Symbolin valitseminen Arvon pienentäminen out <OUT> Symbolin deaktivoiminen Parametrivalikosta poistuminen Enter <ENTER> Symbolin aktivoiminen Parametrivalikon avaaminen Ohjearvomuunnin/potentiometri (vain ohjearvomuunnintilassa oleville taajuusmuuttajille) Painike Painike Painike Painike Painike RUN <RUN> Väylä-/automaattikäytön aloittaminen Käyttölaitteen aktivoiminen käsikäytössä Painike STOP RESET <STOP/RESET> Käyttölaitteen pysäyttäminen Virheen nollaaminen 52 Käyttöohje MOVIFIT compact

53 Käyttöönotto Parametrointi MBBG11A-ohjauslaitteella Käyttö Seuraavassa kuvassa näkyy MBBG11A-ohjauslaitteen valikkotoiminnot: Taso 1 Taso 2 Taso 3 S t o P Kierrosluvun tila Ramppi out Enter ylös Muuta ramppia ylös Enter Tallenna arvo Ramppi out Enter alas Muuta ramppia alas Enter Tallenna arvo Kiinteän ohjearvon valikko Muutostila nxx n - - Kiinteän ohjearvon out Enter n - 1 out Enter 1400 valikko Maksimaalinen ohjear- nmax 1500 out Enter 1500 vo n - 2 Enter Tallenna arvo : Parametrivalikko Muuta maksimaalista ohjearvoa Enter Muutostila Parametrivalikko out Enter out Enter Par P P Tallenna arvo P Tallenna Enter arvo : S E t U P Käyttöönottovalikko out Enter Käyttöönottovalikko C O P Y Tietojen varmistustallennusvalikko out Enter Tietojen varmistustallennusvalikko S t o P MBBG11 A:n käsikäyttö A 2.0 Lähtövirta out Enter MBBG11A:n käsikäyttö Käyttöohje MOVIFIT compact 53

54 6 Käyttöönotto Parametrointi MBBG11A-ohjauslaitteella Valikossa liikkuminen Mikäli painikkeilla <UP> tai <DOWN> valitaan symboli, kyseisen symbolin LED palaa. Sellaisten symboleiden, jotka esittävät vain näyttöarvoja, sen hetkinen näyttöarvo näkyy 7-segmenttinäytössä. Tilanäyttö Mikäli käyttölaite on aktivoitu, ohjauslaitteessa näkyy laskettu sen hetkinen kierrosluku. Vikailmoitus Virheen ilmetessä ohjauslaite näyttää virhekoodin vilkkuvana, esim. "F-11", ks. luku "Huolto" > "MOVIFIT compactin virheluettelo". Varoitukset Joitakin parametreja ei saa muuttaa kaikissa käyttötiloissa. Mikäli yrität sitä siitä huolimatta, ohjauslaite näyttää varoituskoodin, esim.: "r-32". Näytettävä varoituskoodi riippuu toimenpiteestä. Varoituskoodien merkitys käy ilmi luvusta "Käyttö" > "MBBG11Aohjauslaitteen toimintatilan näytöt". 54 Käyttöohje MOVIFIT compact

55 Käyttöönotto Parametrointi MBBG11A-ohjauslaitteella Taajuusmuuttajan parametrointi Valikkoon "SEtUP" voi vaihtaa vain käyttötilassa "Ei aktivointia". "SEtUP"-valikossa on valittavana kaksi käyttöönottotilaa: Easy-tilassa (näyttö: "EASY") otetaan käyttöön vain SEW-EURODRIVEn nelinapaisia moottoreita. PROFI-tilassa (näyttö: "Pro") otetaan käyttöön vierasmoottoreita. Seuraavassa kuvassa näkyy käyttöönoton valikkotoiminnot valikossa "SEtUP": Taso 1 Taso 2 Taso 3 P r o out Enter out Enter S E t U P t Y P E E A S Y Käyttöönottotila L V F C M o d E out Enter U F Käyttötapa out Enter P O V E r 0.37 Teho [kw] out Enter V o L t 400 Moottorin jännite [V] out Enter (vain PROFI-tilassa) h E r t z 50 Moottoritaajuus [Hz] (vain PROFI-tilassa) r P M out Enter 1468 Moottorin kierrosluku [min -1 ] (vain PROFI-tilassa) A M P E r out Enter 6.1 Moottorin nimellisvirta [A] out Enter (vain PROFI-tilassa) C o S P h 0.86 cos Phi S t A r t C A L C out Enter n o1) Laskennan aloittaminen 1) Näyttö päällekytkennän jälkeen = "no", näyttö käyttöönoton lopettamisen jälkeen = "done" Käyttöohje MOVIFIT compact 55

56 6 Käyttöönotto Parametrointi MBBG11A-ohjauslaitteella Parametrien tallentaminen OHJE Käynnistä käyttöönotto ja parametrien tallentaminen asettamalla viimeisen "CALC"- valikon arvoksi "StArt". Mikäli "SEtUP"-valikosta poistutaan <OUT>-painikkeella ilman käyttöönoton lopettamista, aiemmin muutettuja arvoja ei tallenneta Moottorikäynnistimen parametrointi Seuraavassa kuvassa näkyy valikon toiminnot moottorikäynnistyksen parametroinnin yhteydessä: Taso 1 Taso 2 Taso 3 1 S b Y Tila käyttölaite 1 2 S b Y Tila käyttölaite 2 (Vain kahden moottorin käynnistin) Valikkokohdat n xx n max eivät ole saatavilla. Kaikki parametrit asetetaan parametrivalikosta. Parametrivalikko Muutostila Parametrivalikko out Enter out Enter Par P P P - 22 Enter Tallenna arvo Valikkokohta ei ole saatavilla. Moottorikäynnistintä käytettäessä moottorin käyttöönottoa ei tehdä. C O P Y Tietojen tallennus (ks. luku "Tietojen tallennus") h A n d MBBG11A Käsikäyttö 56 Käyttöohje MOVIFIT compact

57 Käyttöönotto Parametrointi MBBG11A-ohjauslaitteella Tietojen tallentaminen SEW-EURODRIVE suosittelee tietueen tallentamista käyttöönoton jälkeen. Silloin tietuetta voi käyttää myös muille MOVIFIT -compact-laitteille, joissa on identtinen moottori. Siirry päävalikosta tietojen tallennusvalikkoon. Tietojen tallennusvalikossa on valittavana kaksi toimintoa: Tietueen tallentaminen MOVIFIT -compact-laitteesta MBBG11A-ohjauslaitteeseen (näyttö: "StorE"). Tietueen lataaminen MBBG11-ohjauslaitteesta MOVIFIT -compact-laitteeseen (näyttö: "recal"). Seuraavassa kuvassa näkyy tietojen tallennusvalikon valikkotoiminnot: S t A r t Enter Tietueen tallentaminen MOVIFIT -compact-laitteesta MBBG11A-ohjauslaitteeseen. out Enter out Enter C O P Y S t o r E n o S t A r t Enter Tietueen lataaminen MBBG11-ohjauslaitteesta MOVIFIT -compact-laitteeseen. r E C A L out Enter n o Tietueen tallentaminen MOVIFIT -compact-laitteesta MBBG11A-ohjauslaitteeseen Tallenna tietue MBBG11A-ohjauslaitteeseen yllä olevien valikkotoimintojen mukaisesti. MBBG11A-ohjauslaitteessa näkyy tallennuksen aikana "u. u.". Tallennuksen jälkeen näkyy yhden sekunnin ajan: positiivinen kuittaus "done" tai virhekoodi muodossa "r-xx". Sen jälkeen näytössä näkyy "no". Päävalikkoon voi palata painamalla <OUT>-painiketta kaksi kertaa. Tietueen lataaminen MBBG11-ohjauslaitteesta MOVIFIT -compact-laitteeseen Tietueen voi ladata MOVIFIT -compact-laitteeseen vain käyttötilassa "Ei aktivointia". Lataa tietue MOVIFIT compact-laitteeseen yllä olevien valikkotoimintojen mukaisesti. MBBG11A-ohjauslaitteessa näkyy tallennuksen aikana "d. d.". Tallennuksen jälkeen näkyy yhden sekunnin ajan: positiivinen kuittaus "done" tai virhekoodi muodossa "r-xx". Sen jälkeen näytössä näkyy "no". Kun MOVIFIT compact halutaan jälleen aktivoida, paina <RUN>-painiketta. Käyttöohje MOVIFIT compact 57

58 6 Käyttöönotto Parametrointi tietokoneella/kannettavalla tietokoneella 6.7 Parametrointi tietokoneella/kannettavalla tietokoneella MOVITOOLS MotionStudio Ohjelmistopaketti "MOVITOOLS MotionStudio" on laitteiden yhteinen SEW- EURODRIVEn engineering-työkalu, jolla pääsee käsiksi kaikkiin SEW-EURODRIVEkäyttölaitteisiin. MOVITOOLS MotionStudiota voi käyttää MOVIFIT -compact-laitteen käyttöönottoon ja diagnoosin tekoon. Asenna MOVITOOLS MotionStudio -ohjelmiston uusin versio tietokoneelle/kannettavaan. MOVITOOLS MotionStudio voi kommunikoida käyttölaitteiden kanssa mitä erilaisempien tiedonsiirto- ja kenttäväyläjärjestelmien kautta. Seuraavissa luvuissa on kuvattu yksinkertaisin käyttötapa pöytätietokoneen/kannettavan tietokoneen liittämiseksi MOVIFIT -taajuusmuuttajaan diagnoosiliitännän X50 kautta (kahden pisteen välinen liitäntä) Ensimmäiset vaiheet MOVITOOLS MotionStudion käytössä Ohjelmiston käynnistäminen ja projektin avaaminen Käynnistä MOVITOOLS MotionStudio ja avaa projekti seuraavalla tavalla: 1. Käynnistä MOVITOOLS MotionStudio Windowsin käynnistysvalikosta valikon seuraavasta kohdasta: [Start] > [Programs] > [SEW] > [MOVITOOLS-MotionStudio] > [MOVITOOLS- MotionStudio] 2. Avaa projekti syöttämällä sen nimi ja tallennuspaikka. 58 Käyttöohje MOVIFIT compact

59 Käyttöönotto Parametrointi tietokoneella/kannettavalla tietokoneella 6 Yhteyden luominen ja verkon skannaaminen Luo yhteys ja skannaa verkko MOVITOOLS MotionStudionin avulla seuraavasti: ü Liitäntätyypin muuntimen USB11A kautta voi luoda sarjayhteyden tietokoneen/ kannettavan tietokoneen ja MOVIFIT -compact-välillä. 1. Klikkaa symbolipalkista symbolia [1]. [1] ð Seuraava ikkuna avautuu näkyviin. [1] [2] [3] 2. Valitse valintalistasta [1] tiedonsiirtotavaksi "Serial" ð Esimerkissä 1. tiedonsiirtokanava on aktivoitu tiedonsiirtotavalla "Serial" [2]. Käyttöohje MOVIFIT compact 59

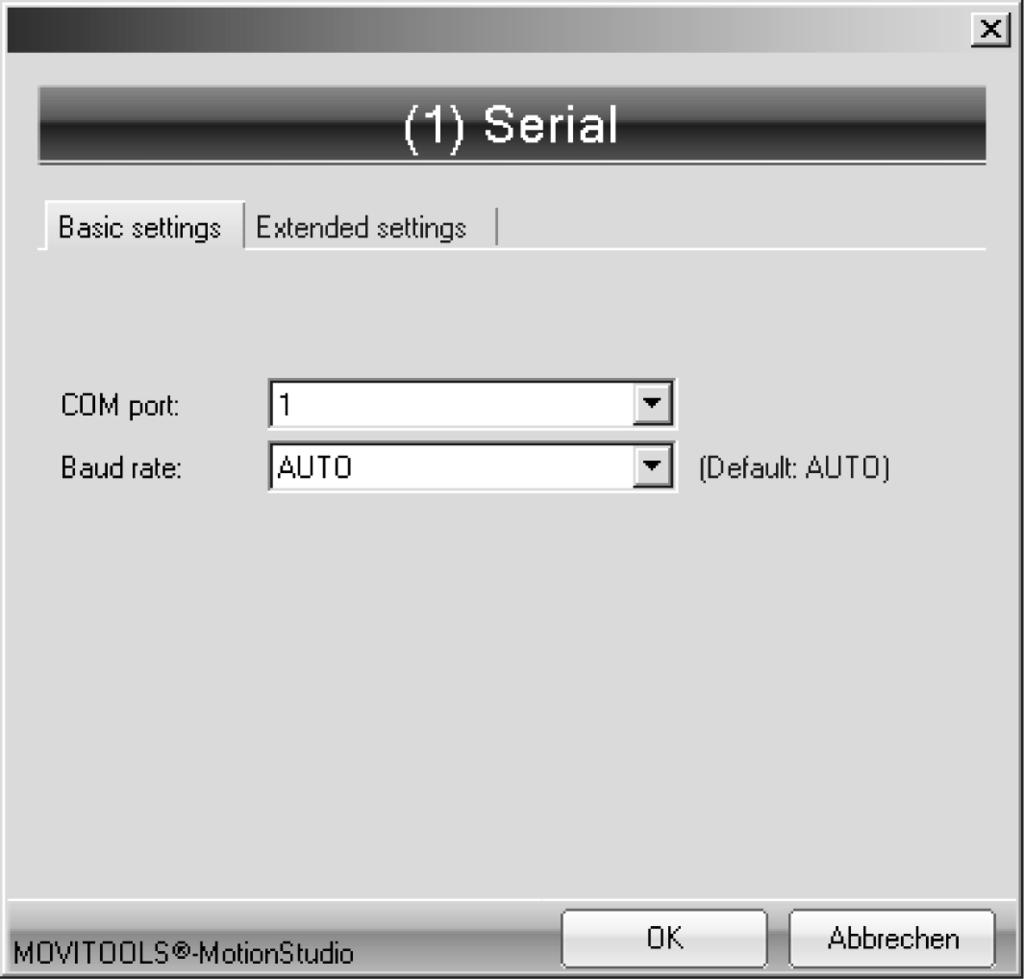

60 6 Käyttöönotto Parametrointi tietokoneella/kannettavalla tietokoneella 3. Klikkaa kenttää [3]. ð Tiedonsiirtotavan "Serial" asetukset näytetään. 9,6 kb Valitse valintakentästä "COM-Port" se portti, josta MOVIFIT -compact-laite on kytketty liitäntätyypin muuntimen USB11A kautta tietokoneeseen/kannettavaan tietokoneeseen. 5. Valitse valintakentästä "Baudrate" siirtonopeudeksi 9,6 kb. 6. Skannaa verkosto (Unit scan). Klikkaa sitä varten työkalupalkin kenttää [Start network scan] [1]. [1] Parametrointi MOVITOOLS MotionStudio -ohjelmalla Aseta parametrit seuraavasti: 1. Klikkaa MOVITOOLS MotionStudion verkosta oikealla hiiren painikkeella näytettyä MOVIFIT -compact-laitetta. 2. Valitse pikavalikosta "Käyttöönotto" > "Parametripuu". ð Parametripuu ilmestyy näkyviin. 3. Klikkaa kaksi kertaa haluttua parametriryhmää. 4. Klikkaa kaksi kertaa parametrin syöttökenttää. 5. Syötä parametriarvo ja vahvista syöttö <ENTER>-painikkeella. Parametrien yleiskuva on luvuissa "MOVIFIT -compact-taajuusmuuttajan parametrihakemisto" ( 2 61) ja "MOVIFIT -compact-moottorikäynnistimen parametrihakemisto" ( 2 66). 60 Käyttöohje MOVIFIT compact

61 MOVIFIT compacttaajuusmuu ttajan parametrih akemisto Käyttöönotto MOVIFIT -compact-taajuusmuuttajan parametrihakemisto MOVIFIT -compact-taajuusmuuttajan parametrihakemisto Seuraavissa taulukoissa näkyy MOVIFIT -compact-taajuusmuuttajan laitteelle olennaiset parametrit. Parametrinro MotionStudio 0 Parametrinro MBBG11A / Näyttö Indeksi des. Alaindeksi des. Näyttöarvot 00_ Prosessiarvot Nimi Arvoalue Tehdasasetus 000 Näyttö Kierrosluku [min -1 ] Lähtövirta [%] Välipiirijännite [V] 009 Näyttö Lähtövirta [A] 01_ Tilanäytöt 010 Näyttö Taajuusmuuttajan tila [Teksti] 011 Näyttö Käyttötila [Teksti] 012 Näyttö Vikatila [Teksti] Jäähdytyselementin lämpötila 03_ Binääritulot Tila DI01 0, Tila DI02 0, 1 [ C] Tila DI00 0, Tila DI03 0, 1 05_ Binäärilähdöt - Tila DO00 0, Tila DO01 0, 1 07_ - Laitetiedot Laitetyyppi [Teksti] Laitekokonaisuus [Teksti] Etumallin laiteohjelmisto (ohjausyksikkö) Peruslaitteen laiteohjelmisto [Teksti] [Teksti] Käyttötapa [Teksti] Nimikirjoitus [Teksti] Nimellisjännite [V] Nimellistaajuus [Hz] Käyttöohje MOVIFIT compact 61

62 6 Käyttöönotto MOVIFIT -compact-taajuusmuuttajan parametrihakemisto Parametrinro MotionStudio 0 Parametrinro MBBG11A / Näyttö Indeksi des. Alaindeksi des. Näyttöarvot Nimellispyörimisnopeus [min -1 ] Nimellisteho [kw] 08_ Virhemuisti Virhekoodi T0 1) [Koodi] Alavirhekoodi T0 [Koodi] Sisäinen virhe T0 [Koodi] Virhekoodi T1 1) [Koodi] Alavirhekoodi T1 [Koodi] Sisäinen virhe T1 [Koodi] Virhekoodi T2 1) [Koodi] Alavirhekoodi T2 [Koodi] Sisäinen virhe T2 [Koodi] Virhekoodi T3 1) [Koodi] Alavirhekoodi T3 [Koodi] Sisäinen virhe T3 [Koodi] 1) MBBG11A-ohjauslaite näyttää vain viimeisen virheen. MOVITOOLS MotionStudio näyttää neljä viimeistä virhettä. Parametrinro MotionStudio 1 Parametrinro MBBG11A / Näyttö Nimi Arvoalue Tehdasasetus Indeksi des. Alaindeksi des. Ohjearvot/integraattorit 13_ Käyntinopeusrampit Ramppi ylös s 1) 1 s Ramppi alas s 1) 1 s 17_ Kiinteät ohjearvot 170 n xx Kiinteä ohjearvo n min min Kiinteä ohjearvo n min min Kiinteä ohjearvo n min min Kiinteä ohjearvo n min min -1 1) Ramppiaika koskee ohjearvohyppyä 1500 minˉ¹. Parametrinro MotionStudio 3 Parametrinro MBBG11A / Näyttö Nimi Arvoalue Tehdasasetus Indeksi des. Alaindeksi des. Moottoriparametrit 30_ Rajoitukset 1 Nimi Arvoalue Tehdasasetus 302 nmax Maksiminopeus min min Käyttöohje MOVIFIT compact

63 Käyttöönotto MOVIFIT -compact-taajuusmuuttajan parametrihakemisto 6 Parametrinro MotionStudio Parametrinro MBBG11A / Näyttö Indeksi des. Alaindeksi des. Nimi Arvoalue Tehdasasetus 3 Moottoriparametrit Virtaraja % 150 % 32_ Moottorin kompensointi Boost 0 50 V 0 V 33_ Moottorin käyttöönotto Käyttöönotto EASY PROFI EASY Nimellisteho W 250 W Nimellisjännite V 230 V Nimellistaajuus Hz 50 Hz Nimellispyörimisnopeus min min Moottorin nimellisvirta A A Cosinus Phi Käyttöönoton aloitus Kyllä Ei Käyttötapa U/f LVFC Ei (Valmis) U/f 34_ Moottorinsuoja UL moottorivirta arviointikerroin Parametrinro MotionStudio Parametrinro MBBG11A / Näyttö Indeksi des. Alaindeksi des. Nimi Arvoalue Tehdasasetus 6 Liitinjärjestys 60_ Liitinten konfigurointi Liitinten konfigurointi Vakiotila Vaihtoehtoinen tila ( 2 73) Vakiotila Parametrinro MotionStudio Parametrinro MBBG11A / Näyttö Indeksi des. Alaindeksi des. Nimi Arvoalue Tehdasasetus 7 Ohjaustoiminnot 70_ Käyttötavat Käyttötapa U/f LVFC U/f Käyttöohje MOVIFIT compact 63

64 6 Käyttöönotto MOVIFIT -compact-taajuusmuuttajan parametrihakemisto Parametrinro MotionStudio 8 Parametrinro MBBG11A / Näyttö Indeksi des. Alaindeksi des. Laitetoiminnot 80_ Asetukset Nimi Arvoalue Tehdasasetus Lataa tehdasasetus Kyllä 84_ Reset-käyttäytyminen 840 STOP RESET 86_ Modulointi Kuittaus käsin Kyllä PWM-taajuus 4 khz Ei Ei 16 khz Ei Ei 4 khz 64 Käyttöohje MOVIFIT compact

65 Käyttöönotto MOVIFIT -compact-taajuusmuuttajan parametrihakemisto Taajuusmuuttajan parametrikuvaus Parametri-indeksi Boost Arvoalue: 0 50 V Jännitteen nosto (= Boost) käyttölaitteen käynnityksen yhteydessä korottaa käyttölaitteen käynnistysmomenttia. Parametri-indeksi UL moottorivirta arviointikerroin Arvoalue: 0 1,4 100 UL-moottorinsuojatoiminto täyttää UL 508C -standardin vaatimukset. Moottorivirta, jota käytetään UL-moottorinsuojatoiminnossa, on sillä hetkellä mitatun virran ja asetettavan parametri-indeksin UL moottorivirta arviointikerroin kertomisen tulos. Parametri 860 PWM-taajuus Arvoalue: 4 khz, 16 khz Taajuusmuuttajan teknisissä tiedoissa ilmoitettu nimellisteho pätee 4 khz:n pulssileveyden modulaatiotaajuudella (PWM-taajuus). 16 khz:n PWM-taajuus ei ole mahdollinen jokaisessa käyttöpisteessä ja se on erityisesti taajuusmuuttajan kierrosluvusta (staattoritaajuus f S ) ja termisestä kuormituksesta (jäähdytyslaitteen lämpötila) riippuvainen. Olennainen vaikutuskerroin 16 khz:n PWM-taajuuden käytölle on staattoritaajuus f S. 4-napaista moottoria, jonka moottorin nimellisjännite on 400 V ja moottorin nimellistaajuus 50 Hz 400 voltin verkossa voi käyttää 16 khz:n PWM-taajuudella vasta kierrosluvun 780 min -1 yläpuolella. Muille moottori-/verkkojänniteyhdistelmillle lasketaan vaadittu staattoritaajuus f S, josta lähtien 16 khz:n PWM-taajuus on mahdollinen, seuraavan kaavan mukaisesti: f S = U verkko /U N f N /2 f S U verkko U N f N Staattoritaajuus Verkkojännite Moottorin nimellisjännite Moottorin nimellistaajuus Käyttöohje MOVIFIT compact 65

66 MOVIFIT compactmoottorikä ynnistimen parametrih akemisto 6 Käyttöönotto MOVIFIT -compact-moottorikäynnistimen parametrihakemisto 6.9 MOVIFIT -compact-moottorikäynnistimen parametrihakemisto Seuraavissa taulukoissa näkyy MOVIFIT -compact-moottorikäynnistimen laitteelle olennaiset parametrit. Parametrinro MotionStudio 0 Parametrinro MBBG11A / Näyttö Indeksi des. Alaindeksi des. Näyttöarvot 01_ Tilanäytöt 010 Näyttö Nimi Arvoalue Tehdasasetus Käynnistimen tila [Teksti] Näyttö Käyttötila [Teksti] Näyttö Vikatila [Teksti] - 03_ Binääritulot 030 Tila DI00 0, Tila DI01 0, Tila DI02 0, Tila DI03 0, 1-05_ Binäärilähdöt - Tila DO00 0, Tila DO01 0, 1-07_ - Laitetiedot Laitetyyppi [Teksti] Laitekokonaisuus [Teksti] Etumallin laiteohjelmisto (ohjausyksikkö) Peruslaitteen laiteohjelmisto Nimikirjoitus [Teksti] Käynnistystila käyttölaite Käynnistystila käyttölaite Moottorin nimellisvirta käyttölaite Moottorin nimellisvirta käyttölaite 2 08_ Virhemuisti [Teksti] - [Teksti] - [Teksti] - [Teksti] - [A] - [A] - 66 Käyttöohje MOVIFIT compact

67 Käyttöönotto MOVIFIT -compact-moottorikäynnistimen parametrihakemisto 6 Parametrinro MotionStudio Parametrinro MBBG11A / Näyttö Indeksi des. Alaindeksi des. Nimi Arvoalue Tehdasasetus 0 Näyttöarvot Virhekoodi T0 1) [Koodi] Alavirhekoodi T0 [Koodi] Sisäinen virhe T0 [Koodi] Virhekoodi T1 1) [Koodi] Alavirhekoodi T1 [Koodi] Sisäinen virhe T1 [Koodi] Virhekoodi T2 1) [Koodi] Alavirhekoodi T2 [Koodi] Sisäinen virhe T2 [Koodi] Virhekoodi T3 1) [Koodi] Alavirhekoodi T3 [Koodi] Sisäinen virhe T3 [Koodi] 1) MBBG11A-ohjauslaite näyttää vain viimeisen virheen. MOVITOOLS MotionStudio näyttää neljä viimeistä virhettä. Parametrinro MotionStudio Parametrinro MBBG11A Indeksi des. Alaindeksi des. Nimi Arvoalue Tehdasasetus 1 Ohjearvot/integraattorit 13_ Käyntinopeusrampit Pehmeäkäynnistysaika käyttölaite Pehmeäkäynnistysaika käyttölaite s 1 s 0 2 s 1 s Jarrutusaika käyttölaite s 1 s Jarrutusaika käyttölaite s 1 s Parametrinro MotionStudio Parametrinro MBBG11A Indeksi des. Alaindeksi des. Nimi Arvoalue Tehdasasetus 3 Moottoriparametrit 30_ Rajoitukset Virtaraja käyttölaite % 400 % Virtaraja käyttölaite % 400 % 32_ Moottorin kompensointi Moottorin nimellisvirta käyttölaite Moottorin nimellisvirta käyttölaite A 5 A A 5 A Käyttöohje MOVIFIT compact 67

68 6 Käyttöönotto MOVIFIT -compact-moottorikäynnistimen parametrihakemisto Parametrinro MotionStudio 3 Parametrinro MBBG11A Indeksi des. Alaindeksi des. Moottoriparametrit Käynnistysjännite käyttölaite Käynnistysjännite käyttölaite 2 Parametrinro MotionStudio 5 Parametrinro MBBG11A Indeksi des. Alaindeksi des. Valvontatoiminnot 50_ Valvonta-aika käynnistysvaihe Valvonta-aika käynnistysvaihe käyttölaite Valvonta-aika käynnistysvaihe käyttölaite 2 Parametrinro MotionStudio 6 Parametrinro MBBG11A Indeksi des. Alaindeksi des. Liitinjärjestys 60_ Liitinten konfigurointi Nimi Arvoalue Tehdasasetus % 50 % % 50 % Nimi Arvoalue Tehdasasetus 0 5 s 3 s 0 5 s 3 s Nimi Arvoalue Tehdasasetus Liitinten konfigurointi Vakiotila Vaihtoehtoinen tila ( 2 73) Vakiotila Parametrinro MotionStudio 7 Parametrinro MBBG11A Indeksi des. Alaindeksi des. Ohjaustoiminnot 70_ Käyttötavat Käynnistystila käyttölaite Käynnistystila käyttölaite Korotettu kytkentäkäyttö käyttölaite Korotettu kytkentäkäyttö käyttölaite 2 Nimi Arvoalue Tehdasasetus Boost-tila käyttölaite 1 Off Boost-tila käyttölaite 2 Off 0: Jänniterajoitus 1: Virtaraja 0: Jänniterajoitus 1: Virtaraja Off Päälle Off Päälle Päälle Päälle 0: Jänniterajoitus 0: Jänniterajoitus Off Off Off Off 68 Käyttöohje MOVIFIT compact

69 Käyttöönotto MOVIFIT -compact-moottorikäynnistimen parametrihakemisto 6 Parametrinro MotionStudio Parametrinro MBBG11A Indeksi des. Alaindeksi des. Nimi Arvoalue Tehdasasetus 7 Ohjaustoiminnot Boost-jännite käyttölaite % 80 % Boost-jännite käyttölaite % 80 % Boost-kesto käyttölaite s 0.5 s Boost-kesto käyttölaite s 0.5 s Parametrinro MotionStudio Parametrinro MBBG11A / Näyttö Indeksi des. Alaindeksi des. Nimi Arvoalue Tehdasasetus 8 Laitetoiminnot 80_ Asetukset Lataa tehdasasetus Kyllä Ei Ei 84_ STOP RESET Reset-käyttäytyminen Kuittaus käsin Kyllä Ei Ei Moottorikäynnistimen parametrikuvaus Parametrit 130/131 Pehmeäkäynnistysaika käyttölaite 1/2 Arvoalue: s Kyseinen parametri määrittää pehmeäkäynnistysajan käynnistysvirran rajoittamiseksi. Ota huomioon seuraavat rajoitukset: P130 = 0 P131 = 0 P130 > 0 P131 > 0 Jarru BE05 BE2 Jarru BE5 Jarru BE11 Ei rajoitusta Ei rajoitusta Maksimaalinen jarrumomentti = 28 Nm Jarrulla BE11 varustettua moottoria ei saa käyttää. Parametri-indeksi / Jarruaika käyttölaite 1/2 Arvoalue: s Kyseinen parametri määrittää käyttölaitteen 1/2 jarrutusajan. Mikäli aktivointi perutaan, moottorikäynnistin alentaa moottorin jännitettä rampilla asetetun jarrutusajan sisällä. Käyttöohje MOVIFIT compact 69

70 6 Käyttöönotto MOVIFIT -compact-moottorikäynnistimen parametrihakemisto Ota huomioon seuraavat rajoitukset: P = 0 P = 0 Jarru BE05 BE2 P > 0 P > 0 Jarru BE5 Ei rajoitusta Ei rajoitusta Maksimaalinen jarrumomentti = 28 Nm Jarru BE11 Jarrulla BE11 varustettua moottoria ei saa käyttää. 70 Käyttöohje MOVIFIT compact

71 Käyttöönotto MOVIFIT -compact-moottorikäynnistimen parametrihakemisto 6 Parametri-indeksi / Käynnistysjännite käyttölaite 1/2 Arvoalue: % moottorin nimellisjännitteestä Mikäli teho esiasetetuilla arvoilla ei riitä moottorin käynnistämiseksi, korota käyttölaitteen käynnistysjännitettä U S (P /P ). Se voi olla tarpeen esim. moottoreissa tai sovelluksissa, joissa on suuri massahitausmomentti. U M U S t U t U M U S t U Moottorin jännite Käynnistysjännite Pehmeä käynnistysaika Parametri-indeksi / Korotettu kytkentäkäyttö käyttölaite 1/2 Arvoalue: Pois, päälle Parametri-indeksin Korotettu kytkentäkäyttö ollessa aktivoituna ohitusreleitä ei enää käytetä. OHJE Parametri-indeksin Korotettu kytkentäkäyttö ollessa aktivoituna laitteessa ilmenee suurempia kytkentähäviöitä. Käyttöohje MOVIFIT compact 71

72 6 Käyttöönotto MOVIFIT -compact-moottorikäynnistimen parametrihakemisto Parametri-indeksi / Boost-tila käyttölaite 1/2 Arvoalue: Pois, päälle Boost-tilan voi aktivoida, mikäli tarvitaan suurempaa käynnistysmomenttia. Boost-tilan ollessa aktivoituna moottoria ohjataan aktivoinnin jälkeen ennen pehmeäkäynnistyksen alkua boost-jännitteellä U B. Boostin keston t B loppumisen jälkeen pehmeäkäynnistysvaihe alkaa parametroidulla käynnistysjännitteellä U s. U M U B t t B t U U M U B t B T U Moottorin jännite Boost-jännite Boostin kesto Pehmeäkäynnistysaika Parametri-indeksi / Boost-jännite käyttölaite 1/2 Arvoalue: % moottorin nimellisjännitteestä Boost-jännite U B on moottorin jännitteen nosto boostin keston t B aikana. Parametri-indeksi / Boostin kesto käyttölaite 1/2 Arvoalue: s Boostin kesto t B on aika, jona boost-jännite on aktiivinen. 72 Käyttöohje MOVIFIT compact

73 ASliitännällä varustetun MOVIFIT ompactin toiminnot c Käyttöönotto AS-liitännällä varustetun MOVIFIT compactin toiminnot AS-liitännällä varustetun MOVIFIT compactin toiminnot Tiedonsiirto AS-liitäntämaster MOVIFIT compact MOVIFIT -compact-taajuusmuuttaja Seuraavassa taulukossa näkyy neljä tietobittiä, jotka AS-liitäntämaster siirtää MOVIFIT -compact-taajuusmuuttajaan, ja käyttölaitteen toiminnot: AS-liitäntäbitti Toiminto DO03 DO02 DO01 DO00 MOVIFIT -compact-taajuusmuuttaja X X 0 0 Stop X X 0 1 Aktivointi pyörimissuunta myötäpäivään X X 1 0 Aktivointi pyörimissuunta vastapäivään X X 1 1 Stop / reset 0 0 X X Nopeuden ohjearvo = n1 0 1 X X Nopeuden ohjearvo = n2 1 0 X X Nopeuden ohjearvo = n3 1 1 X X Nopeuden ohjearvo = n4 MOVIFIT -compact-suunnanvaihtokäynnistin ja kahden moottorin käynnistin (vakiotila, P-600 = 0) Seuraavassa taulukossa näkyy kolme tietobittiä, jotka AS-liitäntämaster siirtää MOVIFIT -compact-taajuusmuuttajaan, ja käyttölaitteen toiminnot: AS-liitäntäbitti 1) DO02 DO01 DO00 MOVIFIT -compactsuunnanvaihtokäynnistin Toiminto MOVIFIT -compactkahden moottorin käynnistin Stop Stop Aktivointi pyörimissuunta myötäpäivään Aktivointi pyörimissuunta vastapäivään Aktivointi moottori 1 liittimessä X9 Aktivointi moottori 2 liittimessä X Stop Aktivointi molemmat moottorit liittimessä X9 + X8 1 X X Reset Reset MOVIFIT -compact-suunnanvaihtokäynnistin (vaihtoehtoinen tila, P-600 = 1) Seuraavassa taulukossa näkyy kolme tietobittiä, jotka AS-liitäntämaster siirtää MOVIFIT -compact-suunnanvaihtokäynnistimeen, ja käyttölaitteen toiminnot: AS-liitäntäbitti 1) Toiminto DO02 DO01 DO00 MOVIFIT -compact-suunnanvaihtokäynnistin X 0 0 Stop X 0 1 Aktivointi pyörimissuunta myötäpäivään X 1 0 Aktivointi pyörimissuunta vastapäivään Käyttöohje MOVIFIT compact 73

74 6 Käyttöönotto AS-liitännällä varustetun MOVIFIT compactin toiminnot AS-liitäntäbitti 1) Toiminto DO02 DO01 DO00 MOVIFIT -compact-suunnanvaihtokäynnistin X 1 1 Reset X = mikä tahansa tila 1) DO03:a ei käytetä moottorikäynnistimessä ja sen tulee olla yhteensopivuuden vuoksi = 0 sein. 74 Käyttöohje MOVIFIT compact

75 Käyttöönotto AS-liitännällä varustetun MOVIFIT compactin toiminnot Tiedonsiirto MOVIFIT compact AS-liitäntämaster (vakiotila, P-600 = 0) Seuraavassa taulukossa näkyy neljä tietobittiä, jotka MOVIFIT compact lähettää takaisin AS-liitäntämasterille: AS-liitäntäbitti Merkitys DI03 DI02 DI01 DI00 X X X 1 / 0 Valmiusilmoitus 0: MOVIFIT -compact-käyttölaite ei ole käyttövalmis. 1: MOVIFIT -compact-käyttölaite on käyttövalmis. X X 1 / 0 X Käsikäyttö 0: MOVIFIT -compact-ohjaus AS-liitännän kautta 1: MOVIFIT -compact-ohjaus käsikäytöllä X 1 / 0 X X Anturitulo 2 0: Anturin 2 signaali = "0" 1: Anturin 2 signaali = "1" 1 / 0 X X X Anturitulo 3 0: Anturin 3 signaali = "0" 1: Anturin 3 signaali = "1" X = mikä tahansa tila Tiedonsiirto MOVIFIT compact AS-liitäntämaster (vaihtoehtoinen tila, P-600 = 1) Seuraavassa taulukossa näkyy neljä tietobittiä, jotka MOVIFIT compact lähettää takaisin AS-liitäntämasterille: AS-liitäntäbitti Merkitys DI03 DI02 DI01 DI00 X X X 1 / 0 Manuaalinen käyttö 0: MOVIFIT -compact-ohjaus käsikäytöllä 1: MOVIFIT -compact-ohjaus ohjaussignaaleilla X X 1 / 0 X Valmiusilmoitus 0: MOVIFIT -compact-käyttölaite ei ole käyttövalmis. 1: MOVIFIT -compact-käyttölaite on käyttövalmis. X 1 / 0 X X Anturitulo 2 0: Anturin 2 signaali = "0" 1: Anturin 2 signaali = "1" 1 / 0 X X X Anturitulo 3 X = mikä tahansa tila 0: Anturin 3 signaali = "0" 1: Anturin 3 signaali = "1" Käyttöohje MOVIFIT compact 75

76 Binääriohja uksella varustetun MOVIFIT ompactin toiminnot c 6 Käyttöönotto Binääriohjauksella varustetun MOVIFIT compactin toiminnot 6.11 Binääriohjauksella varustetun MOVIFIT compactin toiminnot Tiedonsiirto PLC MOVIFIT compact MOVIFIT -compact-taajuusmuuttaja Seuraavassa taulukossa näkyy ohjaussignaalit, jotka ylemmän tason ohjaus siirtää MOVIFIT -compact-taajuusmuuttajaan, ja käyttölaitteen toiminnot: Ohjaussignaalit DI03 DI02 DI01 DI00 Toiminto MOVIFIT -compact-taajuusmuuttaja X X 0 0 Stop X X 0 1 Aktivointi pyörimissuunta myötäpäivään X X 1 0 Aktivointi pyörimissuunta vastapäivään X X 1 1 Stop / reset 0 0 X X Nopeuden ohjearvo = n1 0 1 X X Nopeuden ohjearvo = n2 1 0 X X Nopeuden ohjearvo = n3 1 1 X X Nopeuden ohjearvo = n4 MOVIFIT -compact-suunnanvaihtokäynnistin ja kahden moottorin käynnistin (vakiotila, P-600 = 0) Seuraavassa taulukossa näkyy ohjaussignaalit, jotka ylemmän tason ohjaus siirtää MOVIFIT -compact-moottorikäynnistimeen, ja käyttölaitteen toiminnot: Ohjaussignaalit DI02 DI01 DI00 MOVIFIT -compactsuunnanvaihtokäynnistin Toiminto MOVIFIT -compactkahden moottorin käynnistin Stop Stop Aktivointi pyörimissuunta myötäpäivään Aktivointi pyörimissuunta vastapäivään Aktivointi moottori 1 liittimessä X9 Aktivointi moottori 2 liittimessä X Stop Aktivointi molemmat moottorit liittimessä X9 + X8 1 X X Reset Reset MOVIFIT -compact-suunnanvaihtokäynnistin (vaihtoehtoinen tila, P-600 = 1) Seuraavassa taulukossa näkyy ohjaussignaalit, jotka ylemmän tason ohjaus siirtää vaihtoehtotilassa (P-600 = 1) MOVIFIT -compact-suunnanvaihtokäynnistimelle, ja käyttölaitteen toiminnot: Ohjaussignaalit DI02 DI01 DI00 Toiminto MOVIFIT -compact-suunnanvaihtokäynnistin X 0 0 Stop X 0 1 Aktivointi pyörimissuunta myötäpäivään X 1 0 Aktivointi pyörimissuunta vastapäivään 76 Käyttöohje MOVIFIT compact

77 Käyttöönotto Binääriohjauksella varustetun MOVIFIT compactin toiminnot 6 Ohjaussignaalit DI02 DI01 DI00 Toiminto MOVIFIT -compact-suunnanvaihtokäynnistin X 1 1 Reset X = mikä tahansa tila Tiedonsiirto MOVIFIT compact PLC (vakiotila, P-600 = 0) Seuraavassa taulukossa näkyy binäärisignaalit, jotka MOVIFIT compact lähettää ylemmän tason ohjaukselle (esim. PLC): Merkitys DO01 DO00 X 1 / 0 Valmiusilmoitus 0: MOVIFIT -compact-käyttölaite ei ole käyttövalmis. 1: MOVIFIT -compact-käyttölaite on käyttövalmis. 1 / 0 X Manuaalinen käyttö 0: MOVIFIT -compact-ohjaus ohjaussignaaleilla 1: MOVIFIT -compact-ohjaus käsikäytöllä X = mikä tahansa tila Tiedonsiirto MOVIFIT compact PLC (vaihtoehtoinen tila, P-600 = 1) Seuraavassa taulukossa näkyy binäärisignaalit, jotka MOVIFIT compact lähettää vaihtoehtoisessa tilassa (P-600 = 1) ylemmän tason ohjaukselle (esim. PLC): Binäärisignaalit Binäärisignaalit Merkitys DO01 DO00 X 1 / 0 Manuaalinen käyttö 0: MOVIFIT -compact-ohjaus käsikäytöllä 1: MOVIFIT -compact-ohjaus ohjaussignaaleilla 1 / 0 X Valmiusilmoitus 0: MOVIFIT -compact-käyttölaite ei ole käyttövalmis. 1: MOVIFIT -compact-käyttölaite on käyttövalmis. X = mikä tahansa tila Käyttöohje MOVIFIT compact 77

78 7 Käyttö Yleisiä ohjeita 7 Käyttö 7.1 Yleisiä ohjeita OHJE Käyttöönotossa on ehdottomasti noudatettava luvun "Turvaohjeet" yleisiä turvallisuusohjeita. VAROITUS Liitäntöjen, kaapeleiden ja moottoriliitinten vaarallisten jännitteiden aiheuttama sähköisku. Mikäli laite on kytkettynä päälle, liittimisissä sekä niihin kytketyissä kaapeleissa ja moottoriliittimissä on vaarallisia jännitteitä. Sama pätee myös silloin, kun laite on lukittu ja moottori on pysäytetty. Kuolema tai vakava loukkaantuminen. Vältä kytkemistä kuormituksen alaisena. Kytke laite irti jännitesyötöstä ennen kaikkien töiden aloittamista. Huomaa, että liittimissä ja liitännöissä voi ilmetä vielä minuutin ajan ohjauksen poiskytkemisen jälkeen vaarallisia jännitteitä. Lukitse taajuusmuuttajan pääteaste ennen laitteen lähdön kytkemistä. VAROITUS Sähköiskun vaara vain osittain purkautuneiden kondensaattoreiden vuoksi. Kuolema tai vakava loukkaantuminen. Kytke MOVIFIT -laite jännitteettömään tilaan. Noudata verkon poiskytkennän jälkeen seuraavaa vähimmäispoiskytkentäaikaa: 1 minuutti VAROITUS Loukkaantumisvaara ja mahdolliset esinevahingot käyttölaitteen itsenäisen uudelleenkäynnistymisen vuoksi häiriöiden korjaamisen tai resetin jälkeen. Kuolema, vakava loukkaantuminen tai esinevahingot. Mikäli käytetyn koneen itsenäinen uudelleenkäynnistyminen ei ole sallittua, laite on kytkettävä irti verkosta ennen virheen korjaamista. Huomaa, että käyttölaite voi asetuksesta riippuen käynnistyä jälleen itsenäisesti resetin yhteydessä. VAROITUS Laitteen kuumien pintojen (erityisesti jäähdyttimen) aiheuttama palovaara. Vakava loukkaantumisvaara. Koske laitteeseen vasta kun se on jäähtynyt tarpeeksi. 78 Käyttöohje MOVIFIT compact

79 MOVIFIT compactin käyttötilanä ytöt (LEDit) Käyttö MOVIFIT compactin käyttötilanäytöt (LEDit) MOVIFIT compactin käyttötilanäytöt (LEDit) Seuraavassa kuvassa näkyy MOVIFIT compactin LEDit: AS-liitännällä varustettu MOVIFIT compact Binääriohjauksella varustettu MOVIFIT compact [1] [2] [6] [7] X22 X21 DI02 AS-I Status AS-Interface [13] X12 BINÄR X11 DI03 DI01 DI02 DI00 [8] STATUS STATUS [5] DI03 X23 Diagnose X50 [3] [12] [11] DO00 DO01 Diagnose X13 X50 [9] [4] [10] [1] LED "DI02" [6] LED "DI03" [2] LED "AS-l tila" [7] LED "DI01" [3] LED "Diagnoosi" [8] LED "DI00" [4] LED "DI03" [9] LED "Diagnoosi" [5] LED "TILA" [10] LED "DO01" [11] LED "DO00" [12] LED "TILA" [13] LED "DI02" LEDit "DI00 DI03" LED Merkitys Off Tulosignaali binääritulossa DI. on auki tai "0". Vihreä Tulosignaali binääritulossa DI. on päällä LEDit "DO00 DO01" LED Merkitys Off Lähtö DO.. looginen "0". Vihreä Lähtö DO.. on kytketty. Käyttöohje MOVIFIT compact 79

80 7 Käyttö MOVIFIT compactin käyttötilanäytöt (LEDit) LED "TILA" LED Off Vihreä Palaa Keltainen Palaa Keltainen Vilkkuu Keltainen Vilkkuu 2 x, tauko Vihreä/ Keltainen Vilkkuu Punainen Palaa tai vilkkuu Merkitys Jännitesyöttö puuttuu. MOVIFIT -compact-käyttölaite on aktivoitu. MOVIFIT -compact-käyttölaite on käyttövalmis. MOVIFIT -compact-käyttölaite on lukittu MBBG11A-ohjauslaitteella. <S- TOP> -painiketta on painettu. MOVIFIT -compact-käyttölaite ei ole käyttövalmis. MOVIFIT -compact-käyttölaite on käsikäytössä MBBG11A-ohjauslaitteella. Siirtyäksesi automaattikäyttöön lopeta ensin käsikäyttö MBBG11A-ohjauslaitteella (ks. käyttöohje > luku "Käsikäyttö MBBG11A-ohjauslaitteella"). Sisäinen tiedonsiirtovirhe ohjausyksikön ja tehoasteen välillä. On ilmennyt virhe LED "AS-l tila" LED Pois Vihreä Palaa Punainen Palaa Punainen/ Vihreä Vilkkuu Merkitys 24-V-syöttö puuttuu AS-Interface-liitännästä. Normaalikäyttö 24-V-virransyöttö AS-Interface-liitännässä on OK. Tiedonsiirto on käynnissä. Tiedonsiirto on häiriintynyt tai slave-osoitteeksi on asetettu 0. Tiedonsiirto on häiriintynyt LED "Diagnoosi" LEDin "Diagnoosi" toiminta on valmisteilla. 80 Käyttöohje MOVIFIT compact

81 Käyttö MBBG11A-ohjauslaitteen toimintatilan näytöt MBBG11A-ohjauslaitteen toimintatilan näytöt MBBG11A-ohjauslaitteessa on seuraavat käyttötilanäytöt: StoP MOVIFIT :in tehoaste on kytketty pois (taajuusmuuttajassa). 1 S b Y MOVIFIT :in tehoaste moottorille 1 on kytketty pois (suunnanvaihtokäynnistimessä tai kahden moottorin käynnistimessä). 2 S b Y MOVIFIT :in tehoaste moottorille 2 on kytketty pois (kahden moottorin käynnistimessä). Ilmoituksen ilmestyvät näkyviin, mikäli käyttölaitteen aktivointi on peruttu eikä virheitä ole ilmennyt. MOVIFIT on valmiina normaalikäyttöä varten. SEtUP Avaa moottorin käyttöönottovalikko. ModE PoVEr VoLt hertz Valitse käyttötapa. Paina <ENTER>-painiketta. Valitse käyttötapa. Valitse teho [kw]. Paina <ENTER>-painiketta. Valitse moottorin teho. Valitse moottorin jännite [V]. Paina <ENTER>-painiketta. Valitse moottorin jännite. Valitse moottorin nimellistaajuus [Hz]. Paina <ENTER>-painiketta. Valitse moottorin nimellistaajuus. rpm Valitse moottorin nimellispyörimisnopeus [min -1 ]. Paina <ENTER>-painiketta. Valitse moottorin nimellispyörimisnopeus. AMPEr Valitse moottorin nimellisvirta [A]. Paina <ENTER>-painiketta. Valitse moottorin nimellisvirta. CoSPh Valitse tehokerroin cos φ. Paina <ENTER>-painiketta. Valitse tehokerroin. COPY recal Siirry tietojen tallennukseen. Paina <ENTER>-painiketta. Tietojen tallennus MBBG11A MOVIFIT on valittu. Paina <ENTER>-painiketta. StorE Tietojen tallennus MOVIFIT MBBG11A on valittu. Paina <ENTER>-painiketta. StArt Käynnistä valittu tietojen tallennus <ENTER>-painikkeella. 2.0 Näyttö ramppi ylös (kiihdytys) tai ramppi alas (hidastus). Paina <ENTER>-painiketta. Valitse ramppiaika [s]. Käyttöohje MOVIFIT compact 81

82 7 Käyttö MBBG11A-ohjauslaitteen toimintatilan näytöt n - 2 Kiinteän ohjearvon numeron näyttö (kiinteän ohjearvon valikko) Paina <ENTER>-painiketta. Valitse kiinteä ohjearvo [min -1 ] Maksimikierrosluvun näyttö [min -1 ] Paina <ENTER>-painiketta. Valitse maksimikierrosluku. P- 8 Parametrinumeron näyttö (parametrivalikko) Paina <ENTER>-painiketta. Valitse parametrin arvo. A 1.2 MOVIFIT :in sen hetkisen lähtövirran näyttö [A]. F - 00 Sen hetkisen virhekoodin näyttö r - 2 Varoituskoodi: Aikavalvonta sisäiseen tehoasteeseen r - 31 Varoituskoodi: NV-tallennuksen virhe Virhe parametrien tallennuksessa. r - 32 Varoituskoodi: Aktivointi Parametrien kirjoittaminen on mahdollista vain tilassa "Ei aktivointia". Käsikäyttö on lukittu, kun käyttölaite on aktivoitu automaattikäytössä. Automaattikäyttö on lukittu, kun käyttölaite on aktivoitu käsikäytössä. r - 34 Varoituskoodi: Toimintavirhe NV-tallennuksen virhe (virhe parametrien tallentamisessa) Tiedonsiirtovirhe Kopiointivirhe F 97 vielä aktiivinen r - 38 Varoituskoodi: Virheellinen tietue ohjauslaitteela MBBG11A Virheellinen tunniste CRC-virhe Virheellinen tiedonpituus 82 Käyttöohje MOVIFIT compact

83 Käyttö Käsikäyttö MBBG11A-ohjauslaitteella Käsikäyttö MBBG11A-ohjauslaitteella Käsikäyttötila MBBG11A-ohjauslaitteessa on MOVIFIT compactin käsikäyttöä varten seuraavat tilat: Binäärisignaalimääritystila (taajuusmuuttajalle ja moottorikäynnistimelle) Binäärisignaalimääritystilassa MOVIFIT -compact-käyttölaitetta ohjataan binäärisignaaleja asettamalla/nollaamalla. MBBG11A-ohjauslaite simuloi binääritulojen tai AS-liitännän kautta tapahtuvaa ohjausta. Bittien kohdistus käy ilmi luvusta "AS-liitännällä varustetun MOVIFIT compactin toiminnot" ( 2 73). Ohjearvomuunnintila (vain taajuusmuuttajalle) Ohjearvomuunnintilassa MOVIFIT -compact-käyttölaitetta ohjataan ohjearvomuuntimella (potentiometri) ja <STOP/RESET>-painikkeella. Käyttöohje MOVIFIT compact 83

84 7 Käyttö Käsikäyttö MBBG11A-ohjauslaitteella Käsikäytön aktivoiminen VAROITUS Puristumisvaara käyttölaitteen odottamattoman käynnistymisen vuoksi. MBBG11Aohjauslaitteen signaalit vaikuttavat heti käsikäytön aktivoinnin yhteydessä. Käyttölaite pyörii MBBG11A-ohjauslaitteen määrittämällä kierrosluvulla. Kuolema tai vakava loukkaantuminen. Varmista, että käyttölaitteen vaara-alueella ei ole henkilöitä. MBBG11A-ohjauslaite on asetettava ennen käsikäytön aktivoimista sellaiseen tilaan, ettei käyttölaite vo käynnistyä. OHJE Käyttölaite ei saa olla aktivoituna ja sen on oltava pysähdyksissä käsikäytön aktivoimiseksi. Keskeytä automaattikäyttö <STOP>-painikkeella. Odota, kunnes käyttölaite on pysähtynyt. Aktivoi käsikäyttö sen jälkeen seuraavasti: Taso 1 Taso 2 Taso 3 C O P Y Tietojen varmistustallennusvalikko out Enter Ohjearvomuunnintila h A n d Käsikäyttötila out Enter out Enter S E t P S t o P Binäärisignaalimääritystila out Enter A 2.0 Lähtövirta d I n L Käyttöohje MOVIFIT compact

85 Käyttö Käsikäyttö MBBG11A-ohjauslaitteella Käsikäyttö binäärisignaalimääritystilassa Ohjaa MOVIFIT -compact-käyttölaitetta binäärisignaalimääritystilassa seuraavasti: 1. Avaa "Binäärisignaalimääritystila" luvun "Käsikäytön aktivoiminen" mukaisesti. ð "Binäärisignaalimääritystilassa" oleva ohjaus on nyt valmiudessa (STOP-tila). ð Numerot vilkkuvat 7-segmenttinäytössä. 2. Aktivoi käsikäyttö <RUN>-painikkeella (RUN-tila). ð Pisteet ja sillä hetkellä valittuna olevan binääritulon segmentit vilkkuvat näytössä. 3. Ohjaa yksittäisiä binäärituloja seuraavasti: Enter DI.. = 1 DI.. = 0 DI00 DI01 DI02 DI <ENTER>-painikkeella vaihdellaan yksittäisten binääritulojen välillä. Aina valittuna oleva binääritulo vilkkuu. <UP>-painikkeella asetetaan valittu binääritulo. Kun näytössä palaa "1", binääritulo on asetettu (= 1). <DOWN>-painikkeella valittu binääritulo nollataan. Kun näytössä vilkkuu "0", binääritulo ei ole asetettuna (= 0). Käsikäytön deaktivoiminen VAROITUS Puristumisvaara käyttölaitteen odottamattoman käynnistymisen vuoksi. Ylemmän tason ohjauksen signaalit vaikuttavat heti automaattikäytön aktivoinnin yhteydessä. Käyttölaite pyörii ylemmän tason ohjauksen määrittämällä kierrosluvulla. Kuolema tai vakava loukkaantuminen. Varmista, että käyttölaitteen vaara-alueella ei ole henkilöitä. Ennen kuin aktivoit automaattikäytön <RUN>-painikkeella, ylemmän tason ohjauksen signaalit on asetettava siten, että käyttölaitetta ei ole aktivoitu. Deaktivoi käsikäyttö seuraavasti: 1. Pysäytä käyttölaite <STOP/RESET>-painikkeella. 2. Deaktivoi käsikäyttö <OUT>-painikkeella. 3. Aktivoi automaattikäyttö <RUN>-painikkeella. Käyttöohje MOVIFIT compact 85

86 7 Käyttö Käsikäyttö MBBG11A-ohjauslaitteella Käsikäyttö ohjearvomuunnintilassa VAROITUS Puristumisvaara käyttölaitteen odottamattoman käynnistymisen vuoksi. Mikäli ohjaus aktivoidaan ohjearvomuunnintilassa, käyttölaite käynnistyy sillä ohjearvolla, joka on asetettu ohjearvomuuntimesta (potentiometri). Kuolema tai vakava loukkaantuminen. Varmista, että käyttölaitteen vaara-alueella ei ole henkilöitä. Varmista, että ohjearvomuunnin (potentiometri) on asetettu neutraaliasentoon 0. Ohjaa MOVIFIT -compact-käyttölaitetta ohjearvomuunnintilassa seuraavasti: 1. Avaa "Ohjearvomuunnintila" luvun "Käsikäytön aktivoiminen" mukaisesti. ð Käsikäyttöohjaus on nyt valmiustilassa. ð Näyttö "S T o P" vilkkuu. 2. Aseta nopeuden ohjearvo ohjearvomuuntimesta (potentiometristä) seuraavasti: 0 -nmax +nmax n = -nmax Mikäli ohjearvomuunninta (potentiometriä) käännetään vasemmalle (n < 0), käyttölaite pyörii vastapäivään. n = 0 Mikäli ohjearvomuunnin (potentiometri) jää keskelle (n = 0), käyttölaite pysähtyy. n = nmax Mikäli ohjearvomuunninta (potentiometriä) käännetään oikealle (n > 0), käyttölaite pyörii myötäpäivään. 3. Käyttölaite käynnistetään <RUN>-painikkeella. 4. Käyttölaite pysäytetään <STOP/RESET>-painikkeella. 86 Käyttöohje MOVIFIT compact

87 Käyttö Käsikäyttö MBBG11A-ohjauslaitteella 7 Käsikäytön deaktivoiminen VAROITUS Puristumisvaara käyttölaitteen odottamattoman käynnistymisen vuoksi. Ylemmän tason ohjauksen signaalit vaikuttavat heti automaattikäytön aktivoinnin yhteydessä. Käyttölaite pyörii ylemmän tason ohjauksen määrittämällä kierrosluvulla. Kuolema tai vakava loukkaantuminen. Varmista, että käyttölaitteen vaara-alueella ei ole henkilöitä. Ennen kuin aktivoit automaattikäytön <RUN>-painikkeella, ylemmän tason ohjauksen signaalit on asetettava siten, että käyttölaitetta ei ole aktivoitu. Deaktivoi käsikäyttö seuraavasti: 1. Pysäytä käyttölaite <STOP/RESET>-painikkeella. 2. Deaktivoi käsikäyttö <OUT>-painikkeella. 3. Aktivoi automaattikäyttö <RUN>-painikkeella. Käyttöohje MOVIFIT compact 87

88 8 Huolto LEDin "TILA" virhekoodit 8 Huolto 8.1 LEDin "TILA" virhekoodit LED "Tila" signalisoi MOVIFIT compactin seuraavia virhekoodeja: LED Väri Tila Punainen Palaa Punainen vilkkuu hitaasti Punainen vilkkuu 2 x, tauko Punainen vilkkuu 3 x, tauko Punainen vilkkuu 4 x, tauko Punainen vilkkuu 6 x, tauko Vihreä/keltainen vilkkuu Koodi F 50 Merkitys Virhe sisäisen tehoasteen syöttöjännitteessä (taajuusmuuttaja tai moottorikäynnistin) - Kaikki virheet, joita ei ole mainittu tässä taulukossa. F 07 F 01 F 11 F 84 F 06 F 43 Välipiirin jännite liian suuri. Pääteasteen ylivirta Pääteasteen ylikuumeneminen Moottorin ylikuormitus Verkkovaiheen puuttuminen Sisäinen tiedonsiirtovirhe 88 Käyttöohje MOVIFIT compact

89 MOVIFIT compactin virheluettel o Huolto MOVIFIT compactin virheluettelo MOVIFIT compactin virheluettelo MBBG11A-ohjauslaitteessa näkyy MOVIFIT -compactissa ilmenneet virhekoodit MOVIFIT -compact-taajuusmuuttajan virheluettelo Koodi Subcode Merkitys Mahdollinen syy Toimenpide F 01 0 Pääteasteen ylivirta Oikosulku taajuusmuuttajalähdössä Moottorin yhtäkkinen ylikuormitus. F 06 0 Vaihekatkos Yhden tai useamman verkkovaiheen katkos Tarkasta taajuusmuuttajalähdön ja moottorin välinen yhteys. Tarkasta moottorin käämitys oikosulun varalta. Tarkasta moottorin akseli jumiutumisen varalta. Tarkasta verkon tulojohto vaihekatkoksen varalta. F 07 0 Välipiirijännite on liian korkea F 09 0 Virhe moottorin käyttöönotossa F 11 0 Pääteasteen terminen ylikuormitus Ramppiaika liian lyhyt Verkkojännitteen ei sallittu alue Virhe moottorin käyttöönotossa PROFI-tilassa Jäähdytysrivat likaantuneet Ympäristön lämpötila liian korkea Lämmön keräytyminen MOVIFIT - compact-laitteeseen Käyttölaitteen kuormitus liian suuri Pidennä ramppiaikaa. Varmista, että laitteen verkkojännite on sallitulla alueella. Tarkasta/korjaa syötetyt tiedot. Käynnistä moottorin käyttöönotto uudelleen. Puhdista jäähdytysrivat. Alenna ympäristön lämpötilaa. Estä lämmön keräytyminen MOVIFIT -compact-laitteeseen. Tarkasta etäisyys viereisiin laitteisiin. Alenna käyttölaitteen kuormitusta. F 18 13,103 CPU-virhe - Nollaa virhe. Mikäli virhe toistuu, ota yhteyttä SEW-EURODRIVE-huoltoon. F 25 5, 7, 8, 203 Virhe EEPROM - Lataa tehdasasetukset ja toista käyttöönotto. F 36 0 Aikavalvontaivirhe MBBG11A F 37 0 Taajuusmuuttajan ohjelmiston käyntiaikavirhe MBBG11A on irrotettu käsikäytön aikana. Työnnä MBBG11A-ohjauslaitteen pistoliitin takaisin paikoilleen. Nollaa virhe. Ota yhteyttä SEW-EURODRIVEhuoltoon. Käyttöohje MOVIFIT compact 89

90 8 Huolto MOVIFIT compactin virheluettelo Koodi Subcode Merkitys Mahdollinen syy Toimenpide F 43 0 Sisäinen tiedonsiirtovirhe Ohjaus- ja tehoasteen välinen tiedonsiirto on häiriintynyt. F 45 o Alustusvirhe Virran erosuuremittaus oli toleranssin ulkopuolella. 17, 20 Alustusvirhe, tehoasteen kohdistus F 50 0, 7 Virhe sisäisen tehoasteen syöttöjännitteessä F 84 0 Moottorin terminen ylikuormitus F Tunnistettu tehoaste ei vastaa konfiguriotua tehoastetta. Sisäinen tehoaste ei yhteensopiva Moottorin ympäristön lämpötila liian korkea Lämpöä kerääntynyt moottoriin Moottorin kuormitus liian suuri Moottorin kierrosluku liian alhainen Sisäisen tehoasteen vaihdon yhteydessä on asennettu eri tyyppi kuin aiemmin. F 97 0, 1 Kopiointivirhe Virhe tietojen tallennuksessa MBBG11A-ohjauslaitteen kanssa F 98 0 CRC-laskenta Flash-koodilla F Tehoasteen keruuvirhe, virheen kohdistus ei mahdollista. Ota yhteyttä SEW-EURODRIVEhuoltoon. Nollaa virhe. Mikäli virhe toistuu, ota yhteyttä SEW-EURODRIVE-huoltoon. Ota yhteyttä SEW-EURODRIVEhuoltoon. Ota yhteyttä SEW-EURODRIVEhuoltoon. Alenna ympäristön lämpötilaa moottorista. Nollaa virhe. Estä lämmön kerääntyminen moottoriin. Nollaa virhe. Alenna moottorin kuormitusta. Korota kierroslukua. Nollaa virhe. Ota yhteyttä SEW-EURODRIVEhuoltoon. Toista kopiointi. - Nollaa virhe. Virheen tutkinta keskeytetty tai anturisignaali puuttuu. Lataa tehdasasetukset ja parametroi laite uudelleen. Mikäli virhe toistuu, ota yhteyttä SEW-EURODRIVE-huoltoon. Nollaa virhe. Mikäli virhe toistuu, ota yhteyttä SEW-EURODRIVE-huoltoon. 90 Käyttöohje MOVIFIT compact

91 Huolto MOVIFIT compactin virheluettelo MOVIFIT -compact-moottorikäynnistimen virheluettelo Koodi Subcode Merkitys Mahdollinen syy Toimenpide F 01 3 Ylivirta moottoriliittimessä X9 (Suunnanvaihtokäynnistin/ kahden moottorin käynnistin moottori 1) Oikosulku käynnistimen lähdössä Moottorin yhtäkkinen ylikuormitus. Tarkasta käynnistimen lähdön ja moottorin välinen yhteys. Tarkasta moottorin käämitys oikosulun varalta. Tarkasta moottorin akseli jumiutumisen varalta. 4 Ylivirta moottoriliittimessä X8 (Kahden moottorin käynnistin 2) F 06 1, 2 Vaihekatkos alustuksen aikana Oikosulku käynnistimen lähdössä Moottorin yhtäkkinen ylikuormitus. Yhden tai useamman verkkovaiheen katkos Moottoreita ei kytketty oikein Tarkasta käynnistimen lähdön ja moottorin välinen yhteys. Tarkasta moottorin käämitys oikosulun varalta. Tarkasta moottorin akseli jumiutumisen varalta. Tarkasta verkon tulojohto vaihekatkoksen varalta. Tarkasta, onko moottorit kytketty oikein. F 18 13,103 CPU-virhe - Nollaa virhe. Mikäli virhe toistuu, ota yhteyttä SEW-EURODRIVE-huoltoon. F 25 0, 5, 7, 8, 203 Virhe EEPROM - Lataa tehdasasetukset ja parametroi laite uudelleen. F 34 1 Käynnistysajan valvonnan virhe (Suunnanvaihtokäynnistin/ kahden moottorin käynnistin 1) Kiihdytysteho liian alhainen Kuorma liian suuri Tarkasta moottorivaiheet. Pienennä kuormaa. 2 Käynnistysajan valvonnan virhe (Kahden moottorin käynnistin 2) F 36 0 Aikavalvontaivirhe MBBG11A F 37 0 Käynnistysohjemiston käyntiaikavirhe Kiihdytysteho liian alhainen Kuorma liian suuri MBBG11A on irrotettu käsikäytön aikana. Tarkasta moottorivaiheet. Pienennä kuormaa. Työnnä MBBG11A-ohjauslaitteen pistoliitin takaisin paikoilleen. Nollaa virhe. Ota yhteyttä SEW-EURODRIVEhuoltoon. F 43 0 Sisäinen tiedonsiirtovirhe Ohjaus- ja tehoasteen välinen tiedonsiirto on häiriintynyt. F Laitteen ylikuormitus (I 2 t) Laitteen ylikuormitus (I 2 t) Ota yhteyttä SEW-EURODRIVEhuoltoon. Alenna käyttölaitteen kuormitusta. Vältä molempien käyttölaitteiden samanaikaista aktivointia. Käyttöohje MOVIFIT compact 91

92 8 Huolto MOVIFIT compactin virheluettelo Koodi Subcode Merkitys F 45 17, 20 Alustusvirhe, tehoasteen kohdistus F 50 7 Virhe sisäisen käynnistysmoduulin syöttöjännitteessä F 84 9 Moottorin terminen ylikuormitus liittimessä X9 (Suunnanvaihtokäynnistin/ kahden moottorin käynnistin moottori 1) 10 Moottorin terminen ylikuormitus liittimessä X8 (Kahden moottorin käynnistin 2) F Tunnistettu tehoaste ei vastaa konfiguriotua tehoastetta. Mahdollinen syy Toimenpide Sisäinen tehoaste ei yhteensopiva Moottorin ympäristön lämpötila liian korkea Lämpöä kerääntynyt moottoriin Moottorin kuormitus liian suuri Moottorin kierrosluku liian alhainen Moottorin ympäristön lämpötila liian korkea Lämpöä kerääntynyt moottoriin Moottorin kuormitus liian suuri Moottorin kierrosluku liian alhainen Tehoasteen vaihdon yhteydessä on asennettu eri tyyppi kuin aiemmin. F 97 0, 1 Kopiointivirhe Virhe tiedonsiirrossa MBBG11Aohjauslaitteen kanssa F 98 0 CRC-laskenta Flash-koodilla F Tiedonsiirtokatkos tehoasteen vuoksi havaittu Ota yhteyttä SEW-EURODRIVEhuoltoon. Ota yhteyttä SEW-EURODRIVEhuoltoon. Alenna ympäristön lämpötilaa moottorista. Nollaa virhe. Estä lämmön kerääntyminen moottoriin. Nollaa virhe. Alenna moottorin kuormitusta. Korota kierroslukua. Nollaa virhe. Alenna ympäristön lämpötilaa moottorista. Nollaa virhe. Estä lämmön kerääntyminen moottoriin. Nollaa virhe. Alenna moottorin kuormitusta. Nollaa virhe. Ota yhteyttä SEW-EURODRIVEhuoltoon. Toista kopiointi. - Nollaa virhe. Ohjaus- ja tehoasteen välinen tiedonsiirto on häiriintynyt. Lataa tehdasasetukset ja parametroi laite uudelleen. Mikäli virhe toistuu, ota yhteyttä SEW-EURODRIVE-huoltoon. Ota yhteyttä SEW-EURODRIVEhuoltoon. 92 Käyttöohje MOVIFIT compact

93 Huolto Reset Reset VAROITUS Sähköiskun vaara ABOX:issa esiintyvien vaarallisten jännitteiden vuoksi. Kuolema tai vakava loukkaantuminen. Kytke MOVIFIT -laite jännitteettömään tilaan. Noudata verkon poiskytkennän jälkeen seuraavaa vähimmäispoiskytkentäaikaa: 1 minuutti VAROITUS Moottorin tahattoman käynnistymisen aiheuttama vaara. Kuolema, vakava loukkaantuminen tai esinevahingot. Kytke MOVIFIT -laite jännitteettömään tilaan ennen töiden aloittamista. Lukitse MOVIFIT -laite tahattomalta päällekytkennältä Kuittaus käsin Sen hetkisestä käyttötavasta ja MOVIFIT -compact-laitteen tyypistä riippuen manuaalisen resetin voi suorittaa seuraavasti: Laitetyyppi Kuittaus käsin automaattikäytössä 1) ohjauslaitteesta MBBG11A MOVITOOLS MotionStudiolla Taajuusmuuttaja MBF07B-.. MBF11B-.. Aseta DI0 ja DI1 = 1. Paina <STOP/RE- SET>-painiketta. Aseta parametri P840 = 1. MBF15B-.. Moottorikäynnistin MBS2RB-.. MBS4RB-.. Aseta DI2 = 1. Paina <STOP/RE- SET>-painiketta. Aseta parametri P840 = 1. MBS4DB-.. 1) Binääriohjauksessa tai AS-liitäntäohjauksessa Käyttöohje MOVIFIT compact 93

94 8 Huolto Tarkastus / huolto 8.4 Tarkastus / huolto MOVIFIT -laite MOVIFIT -laite on huoltovapaa. SEW-EURODRIVE ei määritä MOVIFIT -laitteelle tarkastus-/huoltotöitä. OHJE Älä avaa mitään laitteen sisäisiä komponentteja. Vain SEW-EURODRIVE saa suorittaa laitteeseen kohdistuvia korjaustöitä. 8.5 Käytöstä poistaminen Mikäli MOVIFIT -laite halutaan poistaa käytöstä, se on kytkettävä jännitteettömään tilaan soveltuvilla toimenpiteillä. VAROITUS Sähköiskun vaara vain osittain purkautuneiden kondensaattoreiden vuoksi. Kuolema tai vakava loukkaantuminen. Odota virransyötön katkaisemisen jälkeen vähintään 1 minuutti. 8.6 Laakerointi Noudata MOVIFIT -laitteen pysäyttämisen tai säilytyksen yhteydessä seuraavia ohjeita: Mikäli MOVIFIT -laite halutaan seisauttaa pidemmäksi aikaa tai se halutaan varastoida, avoimet kaapeliläpiviennit on suljettava ja liitäntöjen päälle on asetettava suojatulpat. Varmista, ettei laite joudu alttiiksi kolhuille säilytyksen aikana. Noudata luvussa "Tekniset tiedot" annettuja säilytyslämpötilaa koskevia ohjeita. 8.7 Pitkäaikaisvarastointi Kytke pitkäaikaisvarastoitava laite joka toinen vuosi vähintään 5 minuutin ajaksi verkkojännitteeseen. Muutoin laitteen kestoikä lyhenee. 8.8 Hävittäminen Tuotteen valmistusaineina on käytetty: alumiinina muovi elektroniikkakomponentteina Hävitä osat voimassa olevien määräysten mukaisesti! 94 Käyttöohje MOVIFIT compact

95 Tekniset tiedot Yhteensopivuus 9 9 Tekniset tiedot 9.1 Yhteensopivuus CE-merkintä Pienjännitedirektiivi: MOVIFIT -käyttölaitejärjestelmä täyttää pienjännitedirektiivin 2014/35/EU määräykset. Sähkömagneettinen yhteensopivuus (EMC): MOVIFIT -compact-laitteet on tarkoitettu asennettaviksi koneisiin ja laitteisiin. Ne täyttävät EMC-tuotestandardin EN "Muuttuvanopeuksiset sähkökäyttöiset järjestelmät" määräykset. Asennusohjeita noudattamalla saadaan aikaan CE-merkinnän edellyttämät olosuhteet koko koneelle/laitteelle EMC-direktiivin 2014/30/EU pohjalta. Tarkkoja ohjeita EMC-yhteensopivasta asennuksesta on SEW- EURODRIVEn julkaisussa "EMC käyttötekniikassa". CE-merkki tyyppikilvessä on merkki siitä, että laite täyttää pienjännitedirektiivin 2014/35/EU ja EMC-direktiivin 2014/30/EU mukaiset vaatimukset UL-hyväksyntä (valmisteilla) UL- ja cul-hyväksyntä tässä käyttöohjeessa dokumentoidulle MOVIFIT compact -laitesarjalle on valmisteilla RCM-hyväksyntä (valmisteilla) RCM-hyväksyntä tässä käyttöohjeessa dokumentoidulle MOVIFIT compact -laitesarjalle on valmisteilla. RCM vahvistaa ACMA:n yhteensopivuuden (Australian Communication and Media Authority). Käyttöohje MOVIFIT compact 95

96 MOVIFIT compacttaajuusmuu ttaja 9 Tekniset tiedot MOVIFIT -compact-taajuusmuuttaja 9.2 MOVIFIT -compact-taajuusmuuttaja MOVIFIT compact -tyyppi MBF07B-.. MBF11B-.. MBF15B-.. Näennäislähtöteho kun U verkko = AC V S N 1.8 kva 2.2 kva 2.8 kva Liitäntäjännitteet U verkko 3 x AC 380 V 10 % AC 500 V ±10 % Verkkotaajuus f verkko Hz ± 5 % Verkon nimellisvirta (kun U verkko = AC 400 V) I verkko AC 1.5 A AC 2.2 A AC 2.8 A Lähtöjännite U L 0 U verkko (lähtö on oikosulkusuojattu) Lähtötaajuus f A Hz Toimintapiste 3 x AC 400 V / 50 Hz Nimellislähtövirta I N AC 1.7 A AC 2.5 A AC 3.4 A Moottorin teho S1 P moot kw HV kw HV kw HV PWM-taajuus 4 (tehdasasetus), 16 khz Hyötysuhde > 96 % Virtaraja I maks. 150 %, 60 s 130 %, 60 s Moottorikaapelin maksimipituus Sallitut moottorit Häiriönsieto 3 m suojaamaton Asynkronimoottorit täyttää standardin EN vaatimukset Häiriöemissiot Täyttää kategorian C3 standardin EN mukaisesti (ilman EMC-suodatinta) Ympäristön lämpötila ϑ U -25 C C Täyttää kategorian C2 standardin EN mukaisesti (EMC-suodatin MNF21A-MB tai MNF21A- MB/CA11 asennettu) P N -redusointi: 3 % / K - enint. 60 C Ilmastoluokka EN , luokka 3K3 Varastointilämpötila 1) -25 C bis +75 C (EN , luokka 3K3) Sallittu tärinä- ja iskukuormitus 3M7 standardin EN mukaisesti Kotelointiluokka Likaantumisaste 2 IP55 (suljettu MOVIFIT -compact-kotelo ja kaikki pistokeliitännät tiivistetty). Käyttötapa S1 (EN ja 1-3) Jäähdytystapa (DIN 41751) Itsejäähdytys 96 Käyttöohje MOVIFIT compact

97 Tekniset tiedot MOVIFIT -compact-taajuusmuuttaja 9 MOVIFIT compact -tyyppi MBF07B-.. MBF11B-.. MBF15B-.. Asennuskorkeus Massa Mitat Tarvittavat suojatoimenpiteet h 1000 m: ei redusointia h > 1000 m: I N -redusointi 1 % / 100 m h > 2000 m: U verkko -redusointi AC 6 V / 100 m, ylijänniteluokka 2 standardin EN mukaisesti h maks = 4000 m 4.5 kg Ks. Luku "Mittapiirustus" Laitteen maadoitus Suojatoiminnot Poiskytkentä maasulun, oikosulun, ylikuormituksen aiheuttamassa ylivirrassa Poiskytkentä välipiirin ylijännitteessä Poiskytkentä ylilämpötilassa Moottorivalvonta UL-toiminnon mukaisesti 1) Kytke pitkäaikaisvarastoitava laite joka toinen vuosi vähintään 5 minuutin ajaksi verkkojännitteeseen. Muutoin laitteen kestoikä lyhenee. Käyttöohje MOVIFIT compact 97

98 MOVIFIT compactsuunnanvai htokäynnist in 9 Tekniset tiedot MOVIFIT -compact-suunnanvaihtokäynnistin 9.3 MOVIFIT -compact-suunnanvaihtokäynnistin MOVIFIT compact -tyyppi MBS2RB-.. MBS4RB-.. Liitäntäjännitteet U verkko 3 x AC 380 V 10 % AC 500 V +10 % Verkkotaajuus f verkko Hz ± 5 % Lähtöjännite U L U verkko Lähtötaajuus f A f verkko Moottorilähtö ei ole oikosulkusuojattu. Huomio: Vaarallisia kosketusjännitteitä. Moottorin lähtöä kytketään puolijohtimilla. Nimellislähtövirta I N AC 5.0 A AC 10.0 A Moottorin teho S1 P moot kw kw (kun U verkko = 400 V) HV HV Laitevaihtoehto 1 Käyttökategoria 5A:AC-53b:5-2:10 10A:AC-53b:4-2:10 Käynnistystyyppi 500 V 4 kv Jänniteramppi, virtaraja, boost Käynnistysjännite % Virtaraja % Boost Mitoituseristysjännite Mitoituseristyssyöksyjännite Pehmeäkäynnistys-/jarrutusaika Toistovalmius Kytkentätiheys Kytkentätiheys (ohitus deaktivoitu) I 2 t-tehopuolijohdin % / ms 0 2 s 50 ms Enint. 300 kytkentää tunnissa Enint kytkentää tunnissa 390 A 2 s Hyötysuhde > 95 % Korotetussa kytkentäkäytössä tehoaste voi olla < 95 %. Moottorikaapelin maksimipituus Sallitut moottorit 10 m suojaamaton Asynkronimoottorit Häiriönsieto täyttää standardin EN :2012 vaatimukset Häiriöemissiot Täyttää luokan B standardin EN :2012 mukaisesti Ympäristön lämpötila ϑ U -20 C C P N -redusointi: 3 % / K - enint. 60 C 98 Käyttöohje MOVIFIT compact

99 Tekniset tiedot MOVIFIT -compact-suunnanvaihtokäynnistin 9 MOVIFIT compact -tyyppi MBS2RB-.. MBS4RB-.. Ilmastoluokka EN , luokka 3K3 Varastointilämpötila 1) -25 C bis +85 C (EN , luokka 3K3) Sallittu tärinä- ja iskukuormitus Kotelointiluokka 3M5 standardin EN mukaisesti IP55 (suljettu MOVIFIT -compact-kotelo ja kaikki pistokeliitännät tiivistetty). Likaantumisaste 2 Mitoitusoikosulkuvirta 5 ka Käyttötapa S1 (EN ja 1-3) Jäähdytystapa (DIN 41751) Asennuskorkeus Massa Mitat Tarvittavat suojatoimenpiteet Itsejäähdytys h 1000 m: ei redusointia h > 1000 m: I N -redusointi 2 % / 100 m h > 2000 m: U verkko enint. 480 V h maks = 4000 m 4.5 kg Ks. Luku "Mittapiirustus" Laitteen maadoitus Suojatoiminnot Poiskytkentä ylivirrassa Poiskytkentä ylilämpötilassa Moottorivalvonta I 2 t-mallin mukaisesti 1) Kytke pitkäaikaisvarastoitava laite joka toinen vuosi vähintään 5 minuutin ajaksi verkkojännitteeseen. Muutoin laitteen kestoikä lyhenee. Käyttöohje MOVIFIT compact 99

100 MOVIFIT compact kahden moottorin käynnistin 9 Tekniset tiedot MOVIFIT -compact kahden moottorin käynnistin 9.4 MOVIFIT -compact kahden moottorin käynnistin MOVIFIT compact -tyyppi MBS4DB-.. Liitäntäjännitteet U verkko 3 x AC 380 V 10 % AC 500 V +10 % Verkkotaajuus f verkko Hz ± 5 % Lähtöjännite U L U verkko Lähtötaajuus f A f verkko Nimellislähtövirta I N 2 x AC 5.0 A Moottorilähdöt eivät ole oikosulkusuojattuja. Huomio: Vaarallisia kosketusjännitteitä. Moottorin lähtöjä kytketään puolijohtimilla. Moottorin teho S1 (kun U verkko = 400 V) P moot 2 x kw 2 x HV Laitevaihtoehto 1 Käyttökategoria Käynnistystyyppi 5A:AC-53b:5-2: V 4 kv Jänniteramppi, virtaraja, boost Käynnistysjännite % Virtaraja % Boost Mitoituseristysjännite Mitoituseristyssyöksyjännite Pehmeäkäynnistys-/jarrutusaika Toistovalmius Kytkentätiheys Kytkentätiheys (ohitus deaktivoitu) I 2 t-tehopuolijohdin % / ms 0 2 s 50 ms Enint. 300 kytkentää tunnissa Enint kytkentää tunnissa 390 A 2 s Hyötysuhde > 95 % Korotetussa kytkentäkäytössä tehoaste voi olla < 95 %. Moottorikaapelin maksimipituus Sallitut moottorit 10 m suojaamaton Asynkronimoottorit Häiriönsieto täyttää standardin EN :2012 vaatimukset Häiriöemissiot Täyttää luokan B standardin EN :2012 mukaisesti Ympäristön lämpötila ϑ U -20 C C P N -redusointi: 3 % / K - enint. 60 C 100 Käyttöohje MOVIFIT compact

101 Tekniset tiedot MOVIFIT -compact kahden moottorin käynnistin 9 MOVIFIT compact -tyyppi Ilmastoluokka MBS4DB-.. EN , luokka 3K3 Varastointilämpötila 1) -25 C bis +85 C (EN , luokka 3K3) Sallittu tärinä- ja iskukuormitus Kotelointiluokka 3M5 standardin EN mukaisesti IP55 (suljettu MOVIFIT -compact-kotelo ja kaikki pistokeliitännät tiivistetty). Likaantumisaste 2 Mitoitusoikosulkuvirta 5 ka Käyttötapa S1 (EN ja 1-3) Jäähdytystapa (DIN 41751) Asennuskorkeus Massa Mitat Tarvittavat suojatoimenpiteet Itsejäähdytys h 1000 m: ei redusointia h > 1000 m: I N -redusointi 2 % / 100 m h > 2000 m: U verkko enint. 480 V h maks = 4000 m 4.5 kg Ks. Luku "Mittapiirustus" Laitteen maadoitus Suojatoiminnot Poiskytkentä ylivirrassa Poiskytkentä ylilämpötilassa Moottorivalvonta I 2 t-mallin mukaisesti 1) Kytke pitkäaikaisvarastoitava laite joka toinen vuosi vähintään 5 minuutin ajaksi verkkojännitteeseen. Muutoin laitteen kestoikä lyhenee. Käyttöohje MOVIFIT compact 101

102 9 Tekniset tiedot AS-liitännän tekniset tiedot 9.5 AS-liitännän tekniset tiedot Vakiomallin AS-liitännän tekniset tiedot AS-liitäntä (taajuusmuuttaja ja moottorikäynnistin) Ohjaustulo (X21) AS-liitännän kytkentä M12-pistoliittimellä Ohjaustoiminnot DO00 DO03 ( 2 73) Ilmoitustoiminnot DI00 DI03 ( 2 73) Protokollan versio AS-liitäntäprofiili I/O-konfigurointi ID-koodi Ulk. ID-koodi 2 Ulk. ID-koodi 1 Osoite AS-liitäntäbinäärislave S-7.A.7.7-profiili "4I/4O-AB-slave" S-7.A hex A hex 7 hex 7 hex 1A 31A, 1B 31B (AB-slave), voidaan muuttaa niin usein kuin halutaan Elektroniikan syöttö I E AS-liitäntä 40 ma (tyypillisesti 25 ma / 30 V) 1) 1) Antureihin syötetään virtaa AS-liitäntäkaapelista. Virtaa korotetaan liitettyjen antureiden tarpeen verran (enint. 100 ma) AS-liitännän erikoismallin "MBF...-03" tekniset tiedot AS-liitäntä (taajuusmuuttaja) Ohjaustulo (X21) AS-liitännän kytkentä M12-pistoliittimellä Ohjaustoiminnot DO00 DO03 ( 2 73) (Ohjaustoiminnot identtisiä vakiomallin kanssa) Ilmoitustoiminnot DI00 DI03 ( 2 73) (Ilmoitustoiminnot identtisiä vakiomallin kanssa) Protokollan versio AS-liitäntäprofiili I/O-konfigurointi ID-koodi Ulk. ID-koodi2 Ulk. ID-koodi1 AS-liitäntäbinäärislave ja S-7.F-profiili "Four Bit I/O-Mode Slave" S-7.F 7 hex F hex E hex F hex Osoite 1 31 (vakioslave), voidaan muuttaa rajattomasti Elektroniikan syöttö I E AS-liitäntä 40 ma (tyypillisesti 25 ma / 30 V) 1) 1) Antureihin syötetään virtaa AS-liitäntäkaapelista. Virtaa korotetaan liitettyjen antureiden tarpeen verran (enint. 100 ma). 102 Käyttöohje MOVIFIT compact

103 Tekniset tiedot Binääritulot (AS-liitäntä) Binääritulot (AS-liitäntä) Binääritulot Anturiliitännät (X22, X23) Anturitulot DI02 binääritulo anturi 2 DI03 binääritulo anturi 3 PLC-yhteensopivia (EN 61131), näytteenottoväli 8 ms R i n. 3.0 kω I E n. 10 ma Signaalitaso Maksimaalinen anturijohdon pituus V V 15 m "1" "0" 9.7 Binääritulot (binääriohjaus) Binääritulot 4 binäärituloa (X11, X12) Potentiaali optoeristimillä, PLC-yhteensopiva (EN ) R i 3.0 kω, I E 10 ma, tunnistusjakso 8 ms Signaalitaso V V "1" "0" Ohjaustoiminnot DI00 DI03, ks. luku "Binääriohjauksella varustetun MOVIFIT compactin toiminnot" 9.8 Binäärilähdöt Binäärilähdöt 2 binäärilähtöä (X13) PLC-yhteensopiva (EN ) Signaalitaso V V "1" "0" Mitoitusvirta Ilmoitustoiminnot DC-24-V-lähtö enint. 20 ma lähtöä kohden / ei jatkuvasti oikosulkusuojattu DO00 DO01, ks. luku "Binääriohjauksella varustetun MOVIFIT compactin toiminnot" vieras- ja oikosulkusuojattu DC 24 V ± 25 % enint. 100 ma miinus virtakuormitus binäärilähdöissä DO00 + DO01 Käyttöohje MOVIFIT compact 103

104 0/-nmax +nmax 9 Tekniset tiedot Lisälaitteet ja -varusteet 9.9 Lisälaitteet ja -varusteet MBBG11A Tyyppi MBBG11A nxx n max Par RUN STOP RESET out Enter Tuotenumero Toiminto Ohjauslaite Varustettu 3 metrin pituisella liitäntäkaapelilla ja RJ10-pistoliittimellä X50-diagnoosiliitäntään kytkemistä varten Kotelointiluokka IP20 (EN 60529) ilman asennusta Ympäristön lämpötila C Varastointilämpötila C USB11A Tyyppi USB11A Tuotenumero Toiminto Liitäntätyypin muunnin USB / RS485 Toimituslaajuus Liitäntätyypin muunnin USB11A USB-kaapeli Kaapeli ja pistoliittimet RJ10 RJ Asennuksen lisävarusteet Seuraavat MOVIFIT compactin lisävarusteet voi tilata Weidmüller Interface GmbH & Co. KG:ltä (ks. Lisävarusteet Tuotenumero (Weidmüller) Kaapelitiiviste, kaapelille jonka Ø = mm Kaapelitiiviste, kaapelille jonka Ø = 9 11 mm Kaapelitiiviste, kaapelille jonka Ø = mm Kaapelitiiviste, kaapelille jonka Ø = mm 1) Kaapelitiiviste, kaapelille jonka Ø = mm Tiiviste (ilman kaapelin läpivientiä) ) MOVIFIT -compact-laitteen toimitussisältöön kuuluu 2 tällaista kaapelitiivistettä. 104 Käyttöohje MOVIFIT compact

105 Tekniset tiedot Mittapiirros Mittapiirros MOVIFIT compactin mittapiirros X22 X21 DI02 AS-I Status AS-Interface DI03 X23 STATUS Diagnose X Käyttöohje MOVIFIT compact 105

106 10 Osoitelista 10 Osoitelista Saksa Pääkonttori Tuotantolaitos Myynti Tuotantolaitos / Teollisuusvaihteet Bruchsal Bruchsal SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße Bruchsal Postilokero-osoite Postfach 3023 D Bruchsal SEW-EURODRIVE GmbH & Co KG Christian-Pähr-Str Bruchsal Tuotantolaitos Graben SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße Graben-Neudorf Postilokero-osoite Postfach 1220 D Graben-Neudorf Huolto Competence Center Drive Technology Center Östringen Mechanics / Mechatronics Elektroniikka Pohjoisosa Itäosa Eteläosa Länsiosa SEW-EURODRIVE GmbH & Co KG, Werk Östringen Franz-Gurk-Straße Östringen SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße Graben-Neudorf SEW-EURODRIVE GmbH & Co KG Ernst-Blickle-Straße Bruchsal SEW-EURODRIVE GmbH & Co KG Alte Ricklinger Straße Garbsen (Hannover) SEW-EURODRIVE GmbH & Co KG Dänkritzer Weg Meerane (Zwickau) SEW-EURODRIVE GmbH & Co KG Domagkstraße Kirchheim (München) SEW-EURODRIVE GmbH & Co KG Siemensstraße Langenfeld (Düsseldorf) Drive Center Berliini SEW-EURODRIVE GmbH & Co KG Alexander-Meißner-Straße Berlin Ludwigshafen Saarland Ulm Würzburg Drive Service Hotline / Puhelinpäivystys 24 h Ranska Tuotantolaitos Myynti Huolto Haguenau SEW-EURODRIVE GmbH & Co KG c/o BASF SE Gebäude W130 Raum Ludwigshafen SEW-EURODRIVE GmbH & Co KG Gottlieb-Daimler-Straße Schwalbach Saar Hülzweiler SEW-EURODRIVE GmbH & Co KG Dieselstraße Dornstadt SEW-EURODRIVE GmbH & Co KG Nürnbergerstraße Würzburg-Lengfeld SEW-USOCOME route de Soufflenheim B. P Haguenau Cedex Tuotantolaitos Forbach SEW-USOCOME Zone industrielle Technopôle Forbach Sud B. P Forbach Cedex Puh Faksi sew@sew-eurodrive.de Puh Faksi Puh Faksi Puh Faksi oestringen@sew-eurodrive.de Puh Faksi scc-mechanik@sew-eurodrive.de Puh Faksi scc-elektronik@sew-eurodrive.de Puh Faksi dtc-nord@sew-eurodrive.de Puh Faksi dtc-ost@sew-eurodrive.de Puh Faksi dtc-sued@sew-eurodrive.de Puh Faksi dtc-west@sew-eurodrive.de Puh Faksi dc-berlin@sew-eurodrive.de Puh Faksi dc-ludwigshafen@sew-eurodrive.de Puh Faksi dc-saarland@sew-eurodrive.de Puh Faksi dc-ulm@sew-eurodrive.de Puh Faksi dc-wuerzburg@sew-eurodrive.de SEWHELP Puh Faksi sew@usocome.com Puh Käyttöohje MOVIFIT compact

107 Osoitelista 10 Ranska Kokoonpano Myynti Huolto Brumath Bordeaux Lyon Nantes Paris SEW-USOCOME 1 Rue de Bruxelles Mommenheim Cedex SEW-USOCOME Parc d'activités de Magellan 62 avenue de Magellan B. P Pessac Cedex SEW-USOCOME 75 rue Antoine Condorcet Vaulx-Milieu SEW-USOCOME Parc d activités de la forêt 4 rue des Fontenelles Le Bignon SEW-USOCOME Zone industrielle 2 rue Denis Papin Verneuil I'Étang Puh Puh Faksi Puh Faksi Puh Faksi Puh Faksi Alankomaat Kokoonpano Myynti Huolto Rotterdam SEW-EURODRIVE B.V. Industrieweg AS Rotterdam Postbus AB Rotterdam Puh Faksi Huolto: 0800-SEWHELP info@sew-eurodrive.nl Algeria Myynti Alger REDUCOM Sarl 16, rue des Frères Zaghnoune Bellevue El Harrach Alger Puh Faksi info@reducom-dz.com Argentiina Kokoonpano Myynti Buenos Aires SEW EURODRIVE ARGENTINA S.A. Ruta Panamericana Km 37.5, Lote 35 (B1619IEA) Centro Industrial Garín Prov. de Buenos Aires Puh Faksi sewar@sew-eurodrive.com.ar Australia Kokoonpano Myynti Huolto Melbourne Sydney SEW-EURODRIVE PTY. LTD. 27 Beverage Drive Tullamarine, Victoria 3043 SEW-EURODRIVE PTY. LTD. 9, Sleigh Place, Wetherill Park New South Wales, 2164 Puh Faksi enquires@sew-eurodrive.com.au Puh Faksi enquires@sew-eurodrive.com.au Bangladesh Myynti Bangladesh SEW-EURODRIVE INDIA PRIVATE LIMITED 345 DIT Road East Rampura Dhaka-1219, Bangladesh Tel salesdhaka@seweurodrivebangladesh.com Belgia Kokoonpano Myynti Huolto Huolto Competence Center Brasilia Tuotantolaitos Myynti Huolto Bryssel Teollisuusvaihteet São Paulo SEW-EURODRIVE n.v./s.a. Researchpark Haasrode 1060 Evenementenlaan Leuven SEW-EURODRIVE n.v./s.a. Rue de Parc Industriel, Marche-en-Famenne SEW-EURODRIVE Brasil Ltda. Estrada Municipal José Rubim, 205 Rodovia Santos Dumont Km 49 Indaiatuba SP Puh Faksi info@sew-eurodrive.be Puh Faksi service-ig@sew-eurodrive.be Puh sew@sew.com.br Käyttöohje MOVIFIT compact 107

108 10 Osoitelista Brasilia Kokoonpano Myynti Huolto Rio Claro Joinville SEW-EURODRIVE Brasil Ltda. Rodovia Washington Luiz, Km 172 Condomínio Industrial Conpark Caixa Postal: Rio Claro / SP SEW-EURODRIVE Brasil Ltda. Rua Dona Francisca, Pirabeiraba Joinville / SC Puh Faksi montadora.rc@sew.com.br Puh Faksi filial.sc@sew.com.br Bulgaria Myynti Sofia BEVER-DRIVE GmbH Bogdanovetz Str Sofia Puh Faksi bever@bever.bg Chile Kokoonpano Myynti Huolto Santiago de Chile SEW-EURODRIVE CHILE LTDA Las Encinas 1295 Parque Industrial Valle Grande LAMPA Santiago de Chile Postilokero-osoite Casilla 23 Correo Quilicura - Santiago - Chile Puh Faksi ventas@sew-eurodrive.cl Egypti Myynti Huolto Kairo Copam Egypt for Engineering & Agencies Building 10, Block 13005, First Industrial Zone, Obour City Cairo Puh / 79 (7 lines) Faksi copam@copam-egypt.com Espanja Kokoonpano Myynti Huolto Bilbao SEW-EURODRIVE ESPAÑA, S.L. Parque Tecnológico, Edificio, Zamudio (Vizcaya) Puh Faksi sew.spain@sew-eurodrive.es Etelä-Afrikka Kokoonpano Myynti Huolto Etelä-Korea Kokoonpano Myynti Huolto Johannesburg SEW-EURODRIVE (PROPRIETARY) LIMITED Eurodrive House Cnr. Adcock Ingram and Aerodrome Roads Aeroton Ext. 2 Johannesburg 2013 P.O.Box Bertsham 2013 Cape Town Durban Nelspruit Ansan SEW-EURODRIVE (PROPRIETARY) LIMITED Rainbow Park Cnr. Racecourse & Omuramba Road Montague Gardens Cape Town P.O.Box Chempet 7442 SEW-EURODRIVE (PROPRIETARY) LIMITED 48 Prospecton Road Isipingo Durban P.O. Box 10433, Ashwood 3605 SEW-EURODRIVE (PROPRIETARY) LIMITED 7 Christie Crescent Vintonia P.O.Box 1942 Nelspruit 1200 SEW-EURODRIVE KOREA CO., LTD. 7, Dangjaengi-ro, Danwon-gu, Ansan-si, Gyeonggi-do, Zip Puh Faksi info@sew.co.za Puh Faksi Teleksi bgriffiths@sew.co.za Puh Faksi cdejager@sew.co.za Puh Faksi robermeyer@sew.co.za Puh Faksi master.korea@sew-eurodrive.com 108 Käyttöohje MOVIFIT compact

109 Osoitelista 10 Etelä-Korea Busan SEW-EURODRIVE KOREA CO., LTD. 28, Noksansandan 262-ro 50beon-gil, Gangseo-gu, Busan, Zip Puh Faksi Filippiinit Myynti Makati P.T. Cerna Corporation 4137 Ponte St., Brgy. Sta. Cruz Makati City 1205 Gabon Myynti Libreville SEW-EURODRIVE SARL 183, Rue C, Lalala à droite P.O. Box Libreville Indonesia Myynti Medan PT. Serumpun Indah Lestari Jl.Pulau Solor no. 8, Kawasan Industri Medan II Medan Jakarta Jakarta Surabaya Surabaya PT. Cahaya Sukses Abadi Komplek Rukan Puri Mutiara Blok A no 99, Sunter Jakarta PT. Agrindo Putra Lestari JL.Pantai Indah Selatan, Komplek Sentra Industri Terpadu, Pantai indah Kapuk Tahap III, Blok E No. 27 Jakarta PT. TRIAGRI JAYA ABADI Jl. Sukosemolo No. 63, Galaxi Bumi Permai G6 No. 11 Surabaya CV. Multi Mas Jl. Raden Saleh 43A Kav. 18 Surabaya Puh Faksi mech_drive_sys@ptcerna.com Puh sew@sew-eurodrive.cm Puh Faksi / / sil@serumpunindah.com serumpunindah@yahoo.com Puh Faksi csajkt@cbn.net.id Puh Faksi aplindo@indosat.net.id Puh Faksi sales@triagri.co.id Puh Faksi sianhwa@sby.centrin.net.id Intia Pääkonttori Kokoonpano Myynti Huolto Kokoonpano Myynti Huolto Vadodara Chennai Pune SEW-EURODRIVE India Private Limited Plot No. 4, GIDC POR Ramangamdi Vadodara Gujarat SEW-EURODRIVE India Private Limited Plot No. K3/1, Sipcot Industrial Park Phase II Mambakkam Village Sriperumbudur Kancheepuram Dist, Tamil Nadu SEW-EURODRIVE India Private Limited Plant: Plot No. D236/1, Chakan Industrial Area Phase- II, Warale, Tal- Khed, Pune , Maharashtra Puh Faksi salesvadodara@seweurodriveindia.com Puh Faksi saleschennai@seweurodriveindia.com Puh Faksi salespune@seweurodriveindia.com Irlanti Myynti Huolto Islanti Alperton Engineering Ltd. 48 Moyle Road Dublin Industrial Estate Glasnevin, Dublin 11 Myynti Reykjavik Varma & Vélaverk ehf. Knarrarvogi Reykjavík Puh Faksi info@alperton.ie Puh Faksi ) vov@vov.is Käyttöohje MOVIFIT compact 109

110 10 Osoitelista Iso-Britannia Kokoonpano Myynti Huolto Normanton SEW-EURODRIVE Ltd. DeVilliers Way Trident Park Normanton West Yorkshire WF6 1GX Puh Faksi Drive Service Hotline / Puhelinpäivystys 24 h Puh Israel Myynti Tel-Aviv Liraz Handasa Ltd. Ahofer Str 34B / Holon Puh Faksi office@liraz-handasa.co.il Italia Kokoonpano Myynti Huolto Milano SEW-EURODRIVE di R. Blickle & Co.s.a.s. Via Bernini, Solaro (Milano) Puh Faksi milano@sew-eurodrive.it Itävalta Kokoonpano Myynti Huolto Wien SEW-EURODRIVE Ges.m.b.H. Richard-Strauss-Straße Wien Puh Faksi sew@sew-eurodrive.at Japani Kokoonpano Myynti Huolto Iwata SEW-EURODRIVE JAPAN CO., LTD 250-1, Shimoman-no, Iwata Shizuoka Puh Faksi sewjapan@sew-eurodrive.co.jp hamamatsu@sew-eurodrive.co.jp Kamerun Myynti Douala SEW-EURODRIVE S.A.R.L. Ancienne Route Bonabéri Postilokero-osoite B.P 8674 Douala-Cameroun Puh Faksi info@sew-eurodrive-cm Kanada Kokoonpano Myynti Huolto Toronto Vancouver Montreal SEW-EURODRIVE CO. OF CANADA LTD. 210 Walker Drive Bramalea, ON L6T 3W1 SEW-EURODRIVE CO. OF CANADA LTD. Tilbury Industrial Park 7188 Honeyman Street Delta, BC V4G 1G1 SEW-EURODRIVE CO. OF CANADA LTD Rue Leger Lasalle, PQ H8N 2V9 Puh Faksi l.watson@sew-eurodrive.ca Puh Faksi b.wake@sew-eurodrive.ca Puh Faksi a.peluso@sew-eurodrive.ca Kazakstan Myynti Almaty SEW-EURODRIVE LLP A, Tole bi street , Almaty Puh. +7 (727) Faksi +7 (727) sew@sew-eurodrive.kz Taškent Ulan Bator SEW-EURODRIVE LLP Representative office in Uzbekistan 96A, Sharaf Rashidov street, Tashkent, IM Trading LLC Narny zam street 62 Sukhbaatar district, Ulaanbaatar Puh Faksi sew@sew-eurodrive.uz Puh Faksi imt@imt.mn 110 Käyttöohje MOVIFIT compact

111 Osoitelista 10 Kenia Myynti Nairobi SEW-EURODRIVE Pty Ltd Transnational Plaza, 5th Floor Mama Ngina Street P.O. Box Nairobi Puh Kiina Tuotantolaitos Kokoonpano Myynti Huolto Kokoonpano Myynti Huolto Myynti Huolto Tianjin Suzhou Kanton Shenyang Taiyuan Wuhan Xi'An Hong Kong SEW-EURODRIVE (Tianjin) Co., Ltd. No. 78, 13th Avenue, TEDA Tianjin SEW-EURODRIVE (Suzhou) Co., Ltd. 333, Suhong Middle Road Suzhou Industrial Park Jiangsu Province, SEW-EURODRIVE (Guangzhou) Co., Ltd. No. 9, JunDa Road East Section of GETDD Guangzhou SEW-EURODRIVE (Shenyang) Co., Ltd. 10A-2, 6th Road Shenyang Economic Technological Development Area Shenyang, SEW-EURODRIVE (Taiyuan) Co,. Ltd. No.3, HuaZhang Street, TaiYuan Economic & Technical Development Zone ShanXi, SEW-EURODRIVE (Wuhan) Co., Ltd. 10A-2, 6th Road No. 59, the 4th Quanli Road, WEDA Wuhan SEW-EURODRIVE (Xi'An) Co., Ltd. No. 12 Jinye 2nd Road Xi'An High-Technology Industrial Development Zone Xi'An SEW-EURODRIVE LTD. Unit No , 8th Floor Hong Leong Industrial Complex No. 4, Wang Kwong Road Kowloon, Hong Kong Puh Faksi Puh Faksi Puh Faksi Puh Faksi Puh Faksi Puh Faksi Puh Faksi Puh Faksi Kolumbia Kokoonpano Myynti Huolto Bogotá SEW-EURODRIVE COLOMBIA LTDA. Calle 17 No Interior 2 Bodega 6, Manzana B Santafé de Bogotá Puh Faksi sew@sew-eurodrive.com.co Kreikka Myynti Ateena Christ. Boznos & Son S.A. 12, K. Mavromichali Street P.O. Box Piraeus Kroatia Myynti Huolto Latvia Zagreb KOMPEKS d. o. o. Zeleni dol Zagreb Myynti Riika SIA Alas-Kuul Katlakalna 11C 1073 Riga Puh Faksi info@boznos.gr Puh Faksi kompeks@inet.hr Puh Faksi info@alas-kuul.com Käyttöohje MOVIFIT compact 111

112 10 Osoitelista Libanon Myynti (Libanon ) Beirut Gabriel Acar & Fils sarl B. P Bourj Hammoud, Beirut Myynti (Jordania, Kuwait, Saudi-Arabien, Syyria) Liettua Beirut Middle East Drives S.A.L. (offshore) Sin El Fil. B. P Beirut Myynti Alytus UAB Irseva Statybininku 106C Alytus Puh Faksi ssacar@inco.com.lb Puh Faksi info@medrives.com Puh Faksi irmantas@irseva.lt Luxemburg edustus: Belgia Makedonia Myynti Skopje Boznos DOOEL Dime Anicin 2A/7A 1000 Skopje Puh Faksi Malesia Kokoonpano Myynti Huolto Johor SEW-EURODRIVE SDN BHD No. 95, Jalan Seroja 39, Taman Johor Jaya Johor Bahru, Johor West Malaysia Puh Faksi sales@sew-eurodrive.com.my Marokko Myynti Huolto Bouskoura SEW-EURODRIVE Morocco Parc Industriel CFCIM, Lot 55 and 59 Bouskoura Puh Faksi sew@sew-eurodrive.ma Meksiko Kokoonpano Myynti Huolto Myynti Huolto Quéretaro Puebla SEW-EURODRIVE MEXICO S.A. de C.V. SEM M93 Tequisquiapan No. 102 Parque Industrial Quéretaro C.P Querétaro, México SEW-EURODRIVE MEXICO S.A. de C.V. Calzada Zavaleta No Piso 2 Local 6 Col. Santa Cruz Buenavista C.P Puebla, México Puh Faksi scmexico@seweurodrive.com.mx Puh. +52 (222) scmexico@seweurodrive.com.mx Mongolia Tekninen toimisto Ulan Bator IM Trading LLC Narny zam street 62 Union building, Suite A Sukhbaatar district, Ulaanbaatar Namibia Myynti Swakopmund DB Mining & Industrial Services Einstein Street Strauss Industrial Park Unit1 Swakopmund Nigeria Myynti Lagos Greenpeg Nig. Ltd Plot 296A, Adeyemo Akapo Str. Omole GRA Ikeja Lagos-Nigeria Puh Puh Faksi imt@imt.mn Puh Faksi anton@dbminingnam.com Puh bolaji.adekunle@greenpegltd.com 112 Käyttöohje MOVIFIT compact

113 Osoitelista 10 Norja Kokoonpano Myynti Huolto Moss SEW-EURODRIVE A/S Solgaard skog Moss Puh Faksi Norsunluurannikko Myynti Abidjan SEW-EURODRIVE SARL Ivory Coast Rue des Pêcheurs, Zone 3 26 BP 916 Abidjan 26 Puh Faksi info@sew-eurodrive.ci Pakistan Myynti Karachi Industrial Power Drives Al-Fatah Chamber A/3, 1st Floor Central Commercial Area, Sultan Ahmed Shah Road, Block 7/8, Karachi Puh Faksi seweurodrive@cyber.net.pk Paraguay Myynti Fernando de la Mora SEW-EURODRIVE PARAGUAY S.R.L De la Victoria 112, Esquina nueva Asunción Departamento Central Fernando de la Mora, Barrio Bernardino Puh Faksi sewpy@sew-eurodrive.com.py Peru Kokoonpano Myynti Huolto Lima SEW EURODRIVE DEL PERU S.A.C. Los Calderos, Urbanizacion Industrial Vulcano, ATE, Lima Puh Faksi sewperu@sew-eurodrive.com.pe Portugali Kokoonpano Myynti Huolto Coimbra SEW-EURODRIVE, LDA. Av. da Fonte Nova, n.º Mealhada Puh Faksi infosew@sew-eurodrive.pt Puola Kokoonpano Myynti Huolto Łódź SEW-EURODRIVE Polska Sp.z.o.o. ul. Techniczna Łódź Huolto Puh Faksi Puh Faksi sew@sew-eurodrive.pl Puhelinpäivystys 24 h Puh ( SEW SEW) serwis@sew-eurodrive.pl Romania Myynti Huolto Bukarest Sialco Trading SRL str. Brazilia nr Bucuresti Puh Faksi sialco@sialco.ro Ruotsi Kokoonpano Myynti Huolto Jönköping SEW-EURODRIVE AB Gnejsvägen Jönköping Box 3100 S Jönköping Puh Faksi jonkoping@sew.se Sambia edustus: Etelä-Afrikka Senegal Myynti Dakar SENEMECA Mécanique Générale Km 8, Route de Rufisque B.P. 3251, Dakar Puh Faksi senemeca@senemeca.sn Käyttöohje MOVIFIT compact 113

114 10 Osoitelista Serbia Myynti Belgrad DIPAR d.o.o. Ustanicka 128a PC Košum, IV floor Beograd Puh / Faksi office@dipar.rs Singapore Kokoonpano Myynti Huolto Singapore SEW-EURODRIVE PTE. LTD. No 9, Tuas Drive 2 Jurong Industrial Estate Singapore Puh Faksi sewsingapore@sew-eurodrive.com Slovakia Myynti Bratislava SEW-Eurodrive SK s.r.o. Rybničná Bratislava Košice SEW-Eurodrive SK s.r.o. Slovenská ulica Košice Puh , 217, 201 Faksi sew@sew-eurodrive.sk Puh Faksi Matkapuh sew@sew-eurodrive.sk Slovenia Myynti Huolto Celje Pakman - Pogonska Tehnika d.o.o. UI. XIV. divizije Celje Puh Faksi pakman@siol.net Sri Lanka Myynti Colombo SM International (Pte) Ltd 254, Galle Raod Colombo 4, Sri Lanka Suomi Kokoonpano Myynti Huolto Hollola SEW-EURODRIVE OY Vesimäentie Hollola Huolto Hollola SEW-EURODRIVE OY Keskikankaantie Hollola Tuotantolaitos Kokoonpano Karkkila SEW Industrial Gears Oy Santasalonkatu 6, PL Karkkila, Karkkila Puh Faksi Puh Faksi sew@sew.fi Puh Faksi sew@sew.fi Puh Faksi sew@sew.fi Sveitsi Kokoonpano Myynti Huolto Basel Alfred lmhof A.G. Jurastrasse Münchenstein bei Basel Puh Faksi info@imhof-sew.ch Swazimaa Myynti Manzini C G Trading Co. (Pty) Ltd PO Box 2960 Manzini M200 Taiwan (R.O.C.) Myynti Taipei Ting Shou Trading Co., Ltd. 6F-3, No. 267, Sec. 2 Tung Huw S. Road Taipei Nan Tou Ting Shou Trading Co., Ltd. No. 55 Kung Yeh N. Road Industrial District Nan Tou 540 Puh Faksi engineering@cgtrading.co.sz Puh Faksi Teleksi sewtwn@ms63.hinet.net Puh Faksi sewtwn@ms63.hinet.net Käyttöohje MOVIFIT compact

115 Osoitelista 10 Tansania Myynti Tanska Kokoonpano Myynti Huolto Dar es Salaam SEW-EURODRIVE PTY LIMITED TANZANIA Plot 52, Regent Estate PO Box Dar Es Salaam Kööpenhamina SEW-EURODRIVEA/S Geminivej Greve Puh Faksi info@sew.co.tz Puh Faksi sew@sew-eurodrive.dk Thaimaa Kokoonpano Myynti Huolto Chonburi SEW-EURODRIVE (Thailand) Ltd. 700/456, Moo.7, Donhuaroh Muang Chonburi Puh Faksi sewthailand@sew-eurodrive.com Tunesia Myynti Tunis T. M.S. Technic Marketing Service Zone Industrielle Mghira 2 Lot No Fouchana Puh Faksi tms@tms.com.tn Turkki Kokoonpano Myynti Huolto Tšekin tasavalta Kokoonpano Myynti Huolto Kocaeli-Gebze SEW-EURODRİVE Hareket Sistemleri San. Ve TIC. Ltd. Sti Gebze Organize Sanayi Böl. 400 Sok No Gebze Kocaeli Hostivice Drive Service Hotline / Puhelinpäivystys 24 h SEW-EURODRIVE CZ s.r.o. Floriánova Hostivice Puh Faksi sew@sew-eurodrive.com.tr Puh Faksi sew@sew-eurodrive.cz (800 SEW SEW) Huolto Puh Faksi servis@sew-eurodrive.cz Ukraina Kokoonpano Myynti Huolto Dnipropetrovsk ООО «СЕВ-Евродрайв» ул. Рабочая, 23-B, офис Днепропетровск Puh Faksi sew@sew-eurodrive.ua Unkari Myynti Huolto Budapest SEW-EURODRIVE Kft. Csillaghegyí út Budapest Puh Faksi office@sew-eurodrive.hu Uruguay Kokoonpano Myynti Montevideo SEW-EURODRIVE Uruguay, S. A. Jose Serrato 3569 Esqina Corumbe CP Montevideo Puh Faksi sewuy@sew-eurodrive.com.uy USA Tuotantolaitos Kokoonpano Myynti Huolto Kokoonpano Myynti Huolto Kaakkois-Yhdysvallat Koillis-Yhdysvallat SEW-EURODRIVE INC Old Spartanburg Highway P.O. Box 518 Lyman, S.C SEW-EURODRIVE INC. Pureland Ind. Complex 2107 High Hill Road, P.O. Box 481 Bridgeport, New Jersey Puh Faksi Myynti Faksi Tuotantolaitos Faksi Kokoonpano Faksi cslyman@seweurodrive.com Puh Faksi csbridgeport@seweurodrive.com Käyttöohje MOVIFIT compact 115

116 10 Osoitelista USA Keskilänsi Lounais-Yhdysvallat Länsi-Yhdysvallat Wellford SEW-EURODRIVE INC West Main Street Troy, Ohio SEW-EURODRIVE INC Platinum Way Dallas, Texas SEW-EURODRIVE INC San Antonio St. Hayward, CA SEW-EURODRIVE INC. 148/150 Finch Rd. Wellford, S.C Puh Faksi Puh Faksi Puh Faksi Muiden huoltopisteiden yhteystiedot pyynnöstä. Uusi-Seelanti Kokoonpano Myynti Huolto Auckland Christchurch SEW-EURODRIVE NEW ZEALAND LTD. P.O. Box Greenmount drive East Tamaki Auckland SEW-EURODRIVE NEW ZEALAND LTD. 30 Lodestar Avenue, Wigram Christchurch Puh Faksi sales@sew-eurodrive.co.nz Puh Faksi sales@sew-eurodrive.co.nz Uzbekistan Tekninen toimisto Taškent SEW-EURODRIVE LLP Representative office in Uzbekistan 96A, Sharaf Rashidov street, Tashkent, Valko-Venäjä Myynti Minsk Foreign unitary production enterprise SEW- EURODRIVE RybalkoStr Minsk Puh Faksi sew@sew-eurodrive.uz Puh / Faksi sales@sew.by Venäjä Kokoonpano Myynti Huolto Pietari ЗАО «СЕВ-ЕВРОДРАЙФ» а. я Санкт-Петербург Puh / Faksi sew@sew-eurodrive.ru Vietnam Myynti Hồ Chí Minhin kaupunki Hanoi Nam Trung Co., Ltd Huế - Etelä-Vietnam / Rakennusaineet 250 Binh Duong Avenue, Thu Dau Mot Town, Binh Duong Province HCM office: 91 Tran Minh Quyen Street District 10, Ho Chi Minh City MICO LTD Quảng Trị - Pohjois-Vietnam / Kaikki alat paitsi Rakennusaineet 8th Floor, Ocean Park Building, 01 Dao Duy Anh St, Ha Noi, Viet Nam Puh Faksi khanh-nguyen@namtrung.com.vn Puh Faksi nam_ph@micogroup.com.vn Viro Myynti Tallin ALAS-KUUL AS Reti tee Peetri küla, Rae vald, Harjumaa Puh Faksi veiko.soots@alas-kuul.ee 116 Käyttöohje MOVIFIT compact

117 Hakusanaluettelo /FI 11/16 Hakusanaluettelo A Anturi 2, liitäntä Anturi 3, liitäntä Asennus MOVIFIT compact Turvaohjeet Asennusasento Asennuskorkeudet Asennusmitta Asennusohjeet Asennuskorkeudet EMC-mukainen asennus Redusointi Turvalaitteet Verkkokaapelien liitäntä Verkkokontaktori AS-liitäntä Liitäntä Tulo-lähtö-bitit AS-liitäntämasterin ohjaussignaalit B Binäärilähdöt Binäärilähdöt DO00+DO01, X Binääriohjauksen ohjaussignaalit Binääriohjauksen tulo-/lähtösignaalit Binääritulot Binääritulot DI00+DI01, X Binääritulot DI02+DI03, X Boost, P Boostin kesto käyttölaite 1/ Boost-jännite käyttölaite 1/ Boost-tila käyttölaite 1/ C CE-merkintä D Diagnoosiliitäntä, liitäntä... 37, 39 E EMC-mukainen asennus Eristyksenpoistotyökalu Erotus, turvallinen F FieldPower -kontaktimoduuli FI-suojakytkin H Huolto... 88, 94 Pitkäaikaisvarastointi Hybridi-ABOX Diagnoosiliitännän kytkentä... 37, 39 Hävittäminen J Jarruaika käyttölaite 1, P Jarruaika käyttölaite 2, P Johdonsuoja K Kaapelitiiviste Kahden moottorin käynnistin Kiinnitysmitat Kohderyhmä... 8 Kontaktimoduulin kytkeminen Korotettu kytkentäkäyttö käyttölaite 1/ Korvausvaatimukset... 7 Kuljetus Käsikäyttö MBBG11A-ohjauslaitteella Käynnistysjännite käyttölaite 1/ Käyttö... 9, 78 Turvaohjeet Käyttötilanäytöt LEDit Ohjauslaite MBBG11A Käyttöönoton edellytykset Käyttöönotto Edellytykset MOVIFIT -compact-moottorikäynnistin MOVIFIT -compact-taajuusmuuttaja Turvaohjeet Käyttöönotto-ohjeita Käytön rajoitus Käytöstä poistaminen Käyttöohje MOVIFIT compact 117
