1 OCAD KOULUTUS TrailO RATAMESTAREILLE DIGITAALINEN KARTANVALMISTUS OSA 1 KURSSILLE VALMISTAUTUMINEN OCAD Digital Mapping koulutus by AT Printed:

2 Kurssin koordinaatit Osoite: Päivämäärä: Aika: Äyritie 20, Vantaa (Plaza Business Park - talo Loiste) (lauantai) Puhelin: :30 (tavataan ulko-ovella) Karttapaikkalinkki: &e= &title=Digitaalinen%20kartanvalmistus% & desc=ocad%20koulutus&zoom=13&layers=%5b%7b%22id%22%3a2%2c%22opacity%22 %3A100%7D%5D GoogleMaps linkki: ,17z/data=!3m1!4b1!4m5!3m4!1s0x468df80f4af58027:0x85948e16446d0524!8 m2!3d !4d ?hl=en OCAD Digital Mapping koulutus by AT Printed:

3 Aluksi Näillä ohjeilla varustat tietokoneesi niillä ohjelmilla, joita tarvitset Digitaalisen kartanvalmistuksen OCAD kurssilla Kouluttajalla on muutamia PC-kannettavia varalla. Soita, jos tarvitset työasemaa. Maastotietokone ei sovellu kurssin työvälineeksi ilman hiirtä ja näppäimistöä Tee esitetyt toimenpiteet ennen kuin tulet kurssille (asenna Fugroviewer ja Irfanview) Kurssilla käytetään ohjelmistona OCAD 12 versiota MS Excel on kurssilla hyödyksi, mutta ilmankin tulee toimeen Mikäli et saa asennettua tarvittavia ohjelmia, soita Arille Kurssipaikalla ei ole tarjolla lounasta näin lauantaisin, joten ota mukaan eväät kahvia ja teetä on tarjolla talon puolesta Autot voi pysäköidä kurssipaikan pihalle. Paikkoja on riittävästi. Pysäköinninvalvontaa ei suoriteta viikonloppuisin, vaikka liikennemerkki ei sitä kerrokaan. 1. Snipping Tool / Leikkaustyökalu Leikkaustyökalu on Windowsin vakiovaruste Paikallista Leikkaustyökalu tietokokeesi valikoista Kopioi Leikkaustyökalun ikoni tehtäväpalkkiin OCAD Digital Mapping koulutus by AT Printed:

4 2. OCAD 12 Mikäli Sinulla ei ole ostettua OCAD12 ohjelmaa, lataa kokeiluversio osoitteesta: Asenna OCAD12 seuraten annettuja ohjeita Alla myös OCAD versioiden hinnat (sis. ALV) OCAD Starter versiolla pääsee jo varsin pitkälle karttatyössä, kun käyttää karttapullautinta apuna OCAD Digital Mapping koulutus by AT Printed:

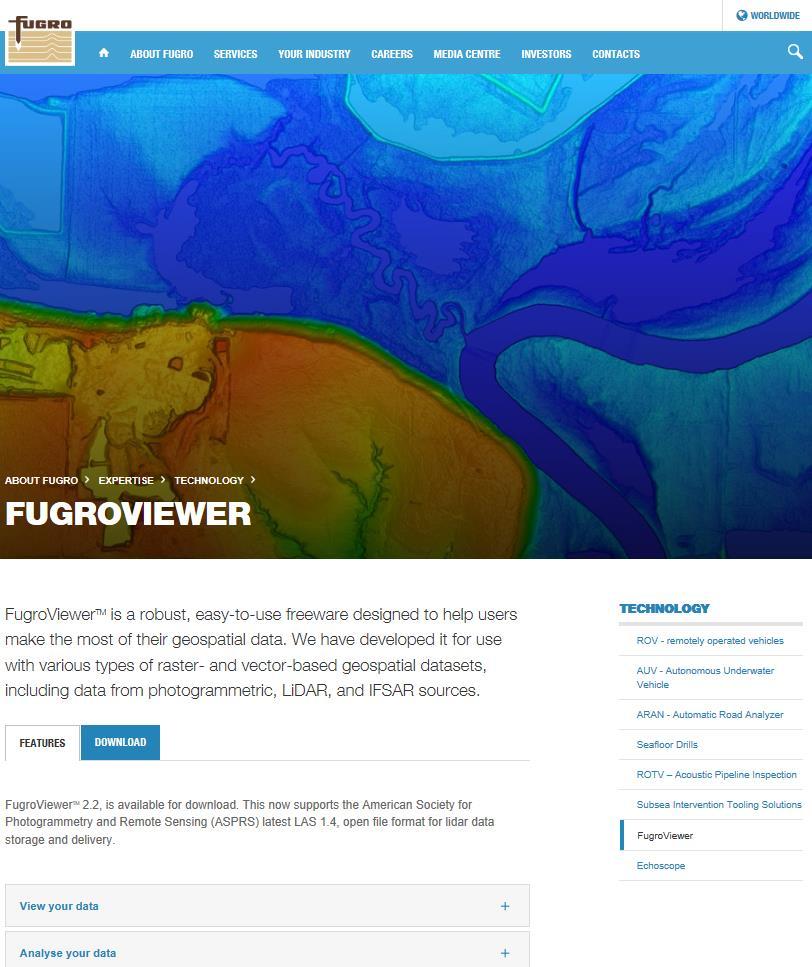

5 3. FUGROVIEWER Lataa Fugroviewer osoitteesta: Asenna Fugroviewer seuraten annettuja ohjeita OCAD Digital Mapping koulutus by AT Printed:

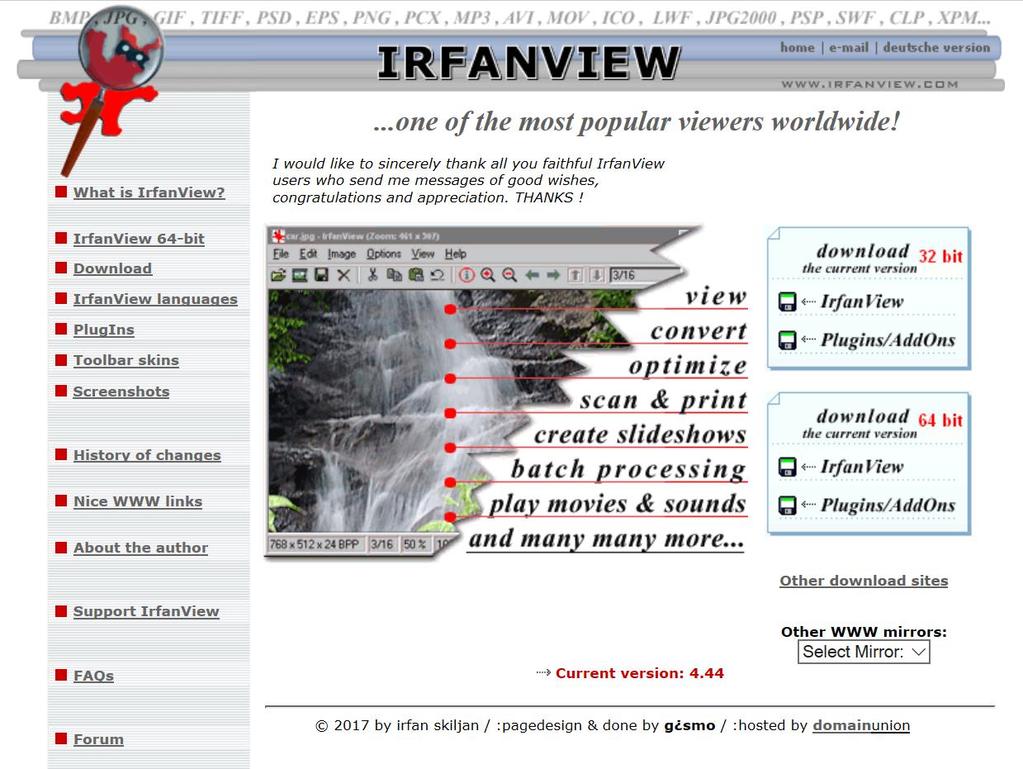

6 4. IRFANVIEW Lataa Irfanview osoitteesta: Lataa ja asenna ohjeiden mukaan (tässä järjestyksessä): - Irfanview 64 bit - Plugin/AddOns 64 bit OCAD Digital Mapping koulutus by AT Printed:

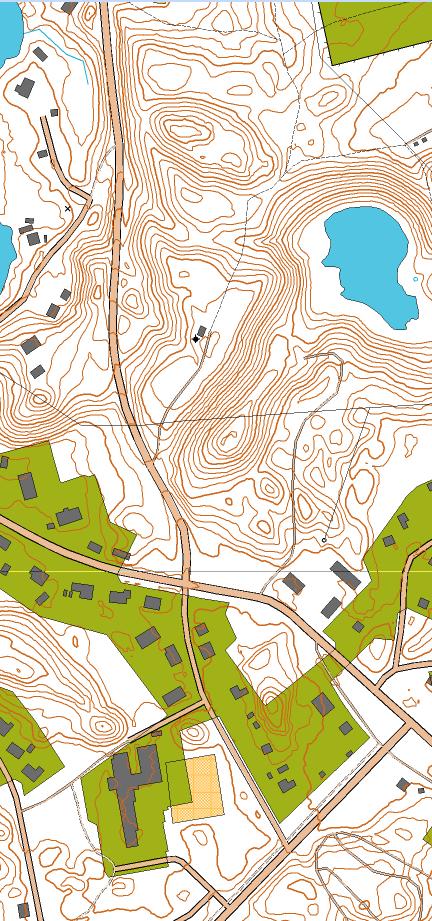

7 KURSSIN TAVOITE Kurssin tavoitteena on oppia luomaan suunnistuskarttoja avoimien aineistojen (MML jne.) pohjalta. Tyypillisiä avoimia aineistoja ovat: - Laserkeilaus (LiDAR) korkeuspistejoukot - Orto-ilmakuvat - kuntien avoimet aineistot (kartta.hel.fi) - MML maastomalli (Shape tiedostot) - Open Street Map, Google Maps, Google Earth Kurssilaisen oletetaan osaavan OCAD piirtämiseen liittyvät perustoiminnot Kurssilla opitaan mm: - hakemaan aineistoja MML:n Open Data sivustolta - ymmärtämään maapallon koordinaatistojen perusteet - käyttämään Karttapullautinta - muuntamaan laserkeilaustiedostot OCAD korkeuskäyriksi - tuoman maastomalli OCAD tiedostoksi - kiinnittämään ortoilmakuvat koordinaatistoon - ymmärtämään GPS:n käyttöä karttatyössä Kurssin osallistujat tuottavat kurssin aikana oheisen raakakartan lähtien puhtaasta OCAD piirustuspohjasta OCAD Digital Mapping koulutus by AT Printed:

8 OCAD KOULUTUS TrailO RATAMESTAREILLE DIGITAALINEN KARTANVALMISTUS OSA 2 ENNAKKOVALMISTELUT, POHJA-AINEISTOT JA NIIDEN LATAUS WEBISTÄ OCAD Digital Mapping koulutus by AT Printed:

9 KURSSIN TAVOITE Kurssin tavoitteena on oppia luomaan suunnistuskarttoja avoimien aineistojen (MML jne.) pohjalta. Tyypillisiä avoimia aineistoja ovat: - Laserkeilaus (LiDAR) korkeuspistejoukot - Orto-ilmakuvat - kuntien kaavakartat - MML maastomalli (Shape tiedostot) Kurssilaisen oletetaan osaavan OCAD piirtämiseen liittyvät perustoiminnot Kurssilla opitaan mm: - hakemaan aineistoja MML:n Open Data sivustolta - ymmärtämään maapallon koordinaatistojen perusteet - käyttämään Karttapullautinta - muuntamaan laserkeilaustiedostot OCAD korkeuskäyriksi - tuoman maastomalli OCAD tiedostoksi - Kiinnittämään ilmakuvat koordinaatistoon ja käyttämään karttatyössä - (ymmärtämään GPS:n käyttäminen karttatyössä) Kurssin osallistujat tuottavat kurssin aikana oheisen kartan lähtien puhtaasta OCAD piirustuspohjasta OCAD Digital Mapping koulutus by AT Printed:

10 ENNAKKOVALMISTELUT Kopioi muistitikulta hakemisto OCAD_DEM_KURSSI tietokoneesi paikalliselle kovalevylle ja siirry sinne Siirry alihakemistoon KARTTAPOHJAT_OCAD_12 Kopioi kaikki symbolisetit OCAD12 asennushakemistoon C:\Program Files\OCAD\OCAD 12 Orienteering\Symbol tai C:\Program Files\OCAD\OCAD 12 Trial\Symbol Versiolle 11 vastaavasti Palaa hakemistoon OCAD_DEM_KURSSI ja kopioi hakemisto TYOKANSIO_TEMPLATE karttaprojektisi työhakemistoksi, esimerkiksi SAVITAIPALE Siirry projektihakemistoosi. Tarkastele sen sisältöä. käynnistä OCAD OCAD Digital Mapping koulutus by AT Printed:

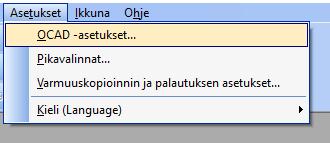

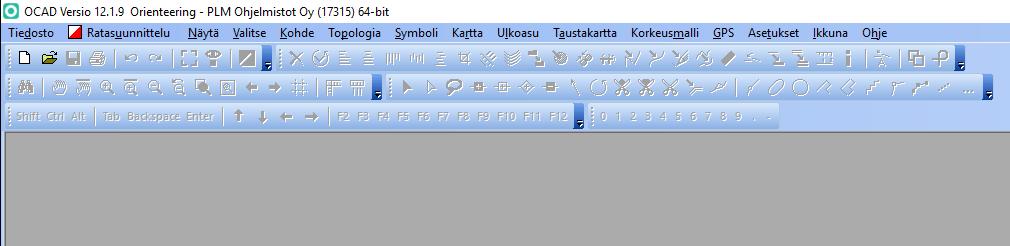

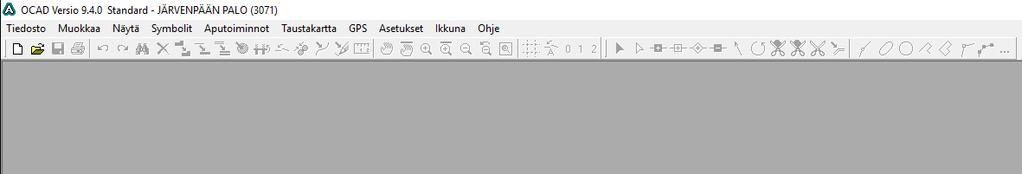

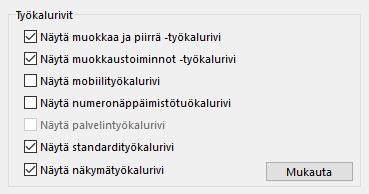

11 OCAD KÄYTTÖLIITTYMÄ OCAD 9 OCAD 12 Poistetaan OCAD12 valikoista tabletille tarkoitetut komennot (OCAD-Asetukset) Poista väkäset kuvan mukaisesti OCAD Digital Mapping koulutus by AT Printed:

12 OPEN DATA LÄHTEET Tyypillisiä avoimia aineistoja ovat: - Laserkeilaus (LiDAR) korkeuspistejoukot (MML, kunnat, yhteisöt) - Orto-ilmakuvat (MML, kunnat, yhteisöt - kuntien kaavakartat - MML maastomalli (Shape tiedostot) - Google (Maps, Earth, StreetView) - Open Street Map - Arcgis Google MML Helsingin kaupunki OCAD Digital Mapping koulutus by AT Printed:

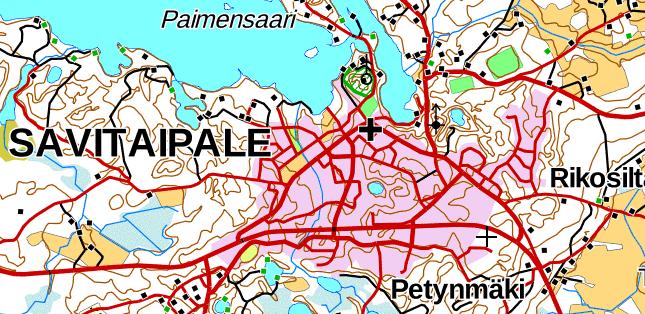

13 KARTOITUSTEHTÄVÄN MÄÄRITYS Tehtävänäsi on tuottaa tarkkuussuunnistuksen erikoiskartta oheisen kartan mukaisesta alueesta (violetti rajaus karkeasti) seuraavin parametrein: - mittakaava 1:4000, käyräväli 2m, johtokäyrät 10m, apukäyrät 1m Pohja-aineistona käytetään MML:n avointa dataa. OCAD Digital Mapping koulutus by AT Printed:

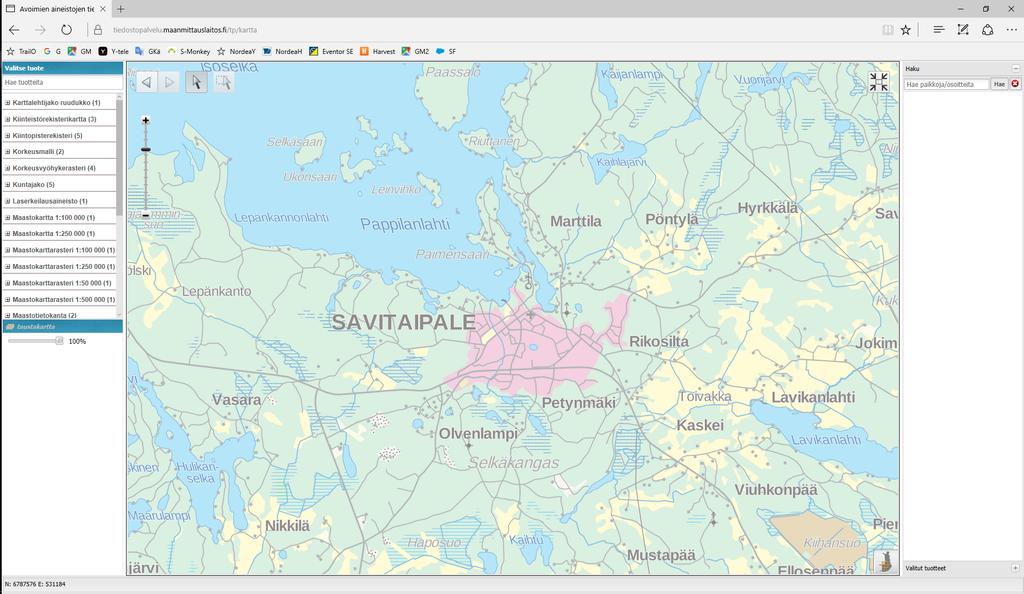

14 AINEISTON HAKU MML SIVUILTA Siirry web-osoitteeseen: Laajenna MML-ikkuna näytön kokoiseksi Zoomaa kohteeseen OCAD Digital Mapping koulutus by AT Printed:

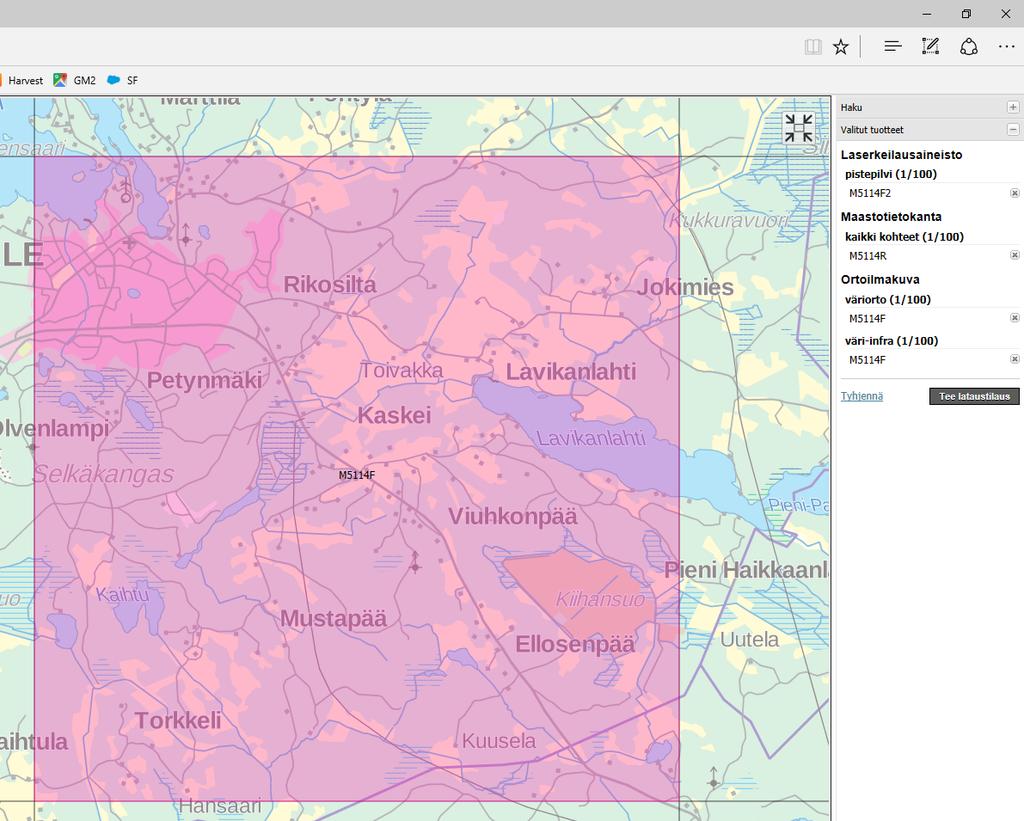

15 AINEISTON HAKU - PISTEPILVET Avaa vasemmasta valikosta Laserkeilausaineisto ja klikkaa + Valitse tarvitsemasi pistepilviruutu(m5114f2). Ruutu muuttuu violetiksi ja sen nimi ilmestyy oikeaan pystypalkkiin Ota muistiin laserruudun vasemman alakulman koordinaatti Sulje Laserkeilausaineisto klikkaamalla x OCAD Digital Mapping koulutus by AT Printed:

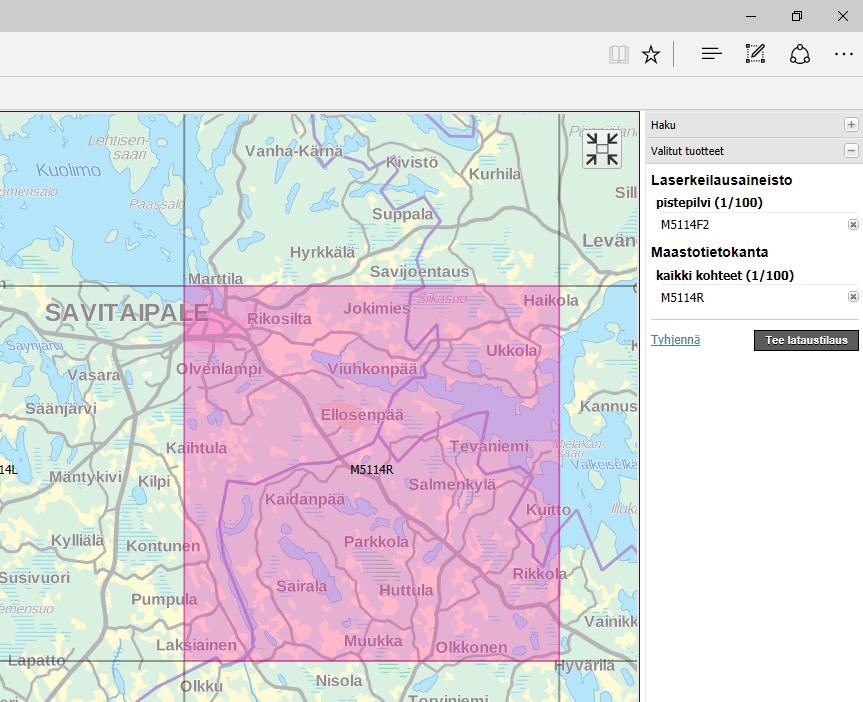

16 AINEISTON HAKU - MAASTOTIETOKANTA Avaa valikosta Maastotietokanta ja klikkaa + (kaikki kohteet) Zoomaa kartta-aluetta laajemmaksi Valitse ne maastotietokannan ruudut, joita tarvitset kartassasi (klikkaa ruutuja) ja ruudut muuttuvat violeteiksi sekä ilmestyvät oikeaan pystypalkkiin (M5114R) Sulje Maastotietokanta ja klikkaamalla x OCAD Digital Mapping koulutus by AT Printed:

17 AINEISTON HAKU - ORTOKUVAT Avaa vasemmasta valikosta Ortoilmakuva ja klikkaa + (väriorto) Valitse ne väriortoruudut, joita tarvitset kartassasi (klikkaa ruutuja) ja ruudut muuttuvat violeteiksi sekä ilmestyvät oikeaan pystypalkkiin (M5114F) Klikkaa + (väri-infra) Valitse ne väri-infraruudut, joita tarvitset kartassasi (klikkaa ruutuja) ja ruudut muuttuvat violeteiksi sekä ilmestyvät oikeaan pystypalkkiin (M5114F uudelleen) Ota muistiin ortoruudun vasemman yläkulman koordinaatti Valitse Tee lataustilaus OCAD Digital Mapping koulutus by AT Printed:

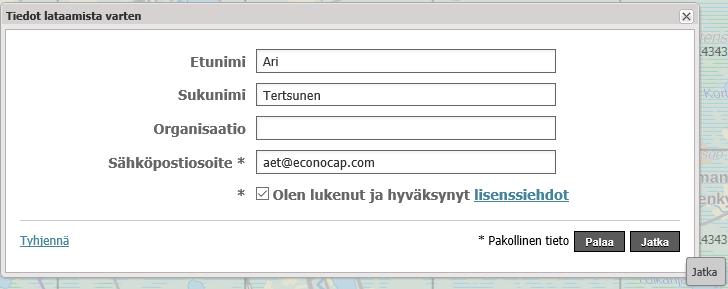

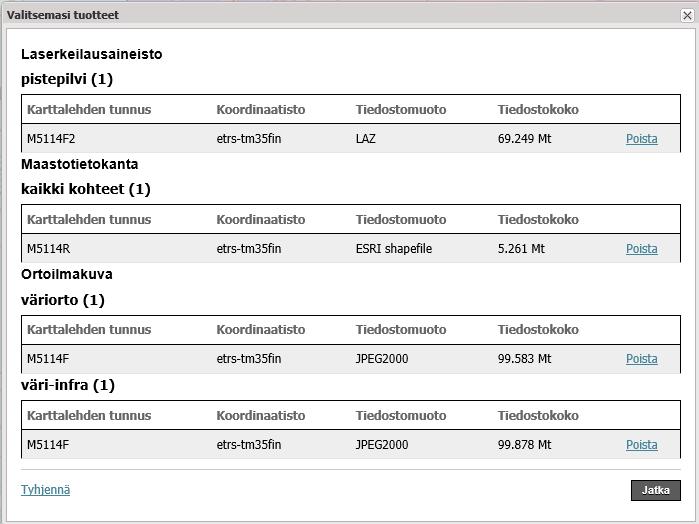

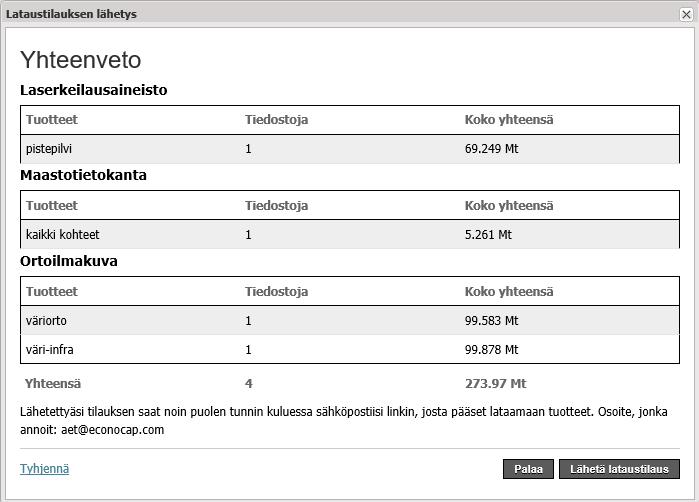

18 AINEISTON HAKU TILAUKSEN VIIMEISTELY Näet yhteenvedon valitsemistasi tuotteista Tarkasta, että kaikki tarvittava on mukana ja valitse Jatka Täydennä yhteystietosi ja valitse Jatka Valitse Lähetä lataustilaus Hetken kuluttua saat sähköpostilla latauslinkit OCAD Digital Mapping koulutus by AT Printed:

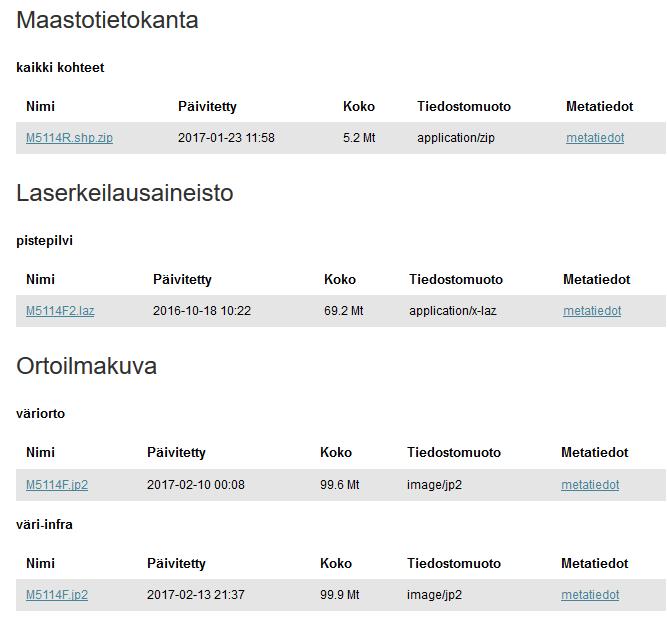

19 Avaa MML:n sähköposti ja klikkaa latauslinkkiä AINEISTON LATAUS Lataa koneellesi kaikki tiedostot ja siirrä ne projektihakemistoosi. Nimeä ortokuvat uudelleen nimille: - väriorto M5114F.jp2 -> M5514F_ORTO.jp2 - väri-infra M5114F.jp2 -> M5514F_ORTO_INFRA.jp2 OCAD Digital Mapping koulutus by AT Printed:

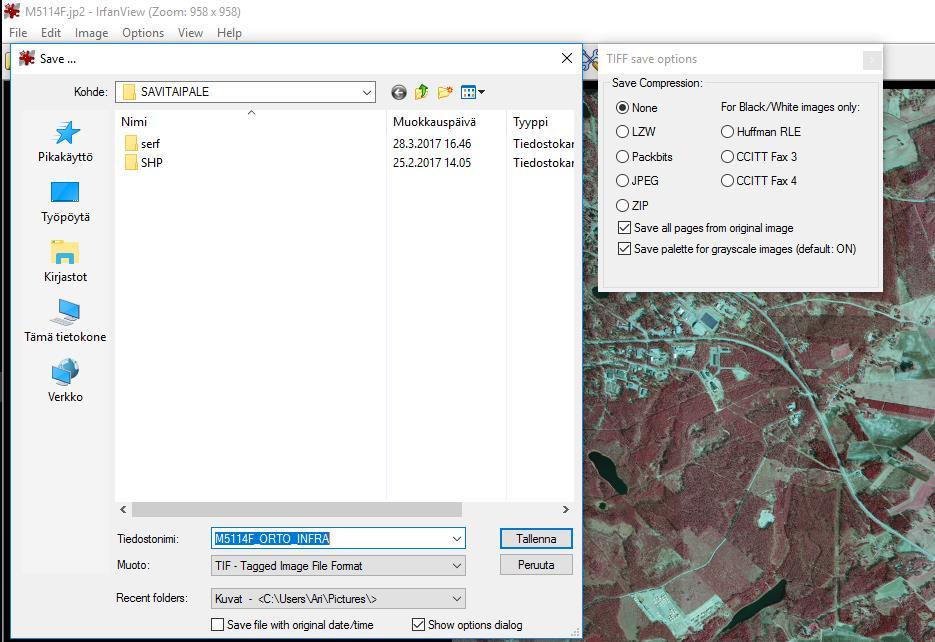

20 MUUNNA ORTOKUVAT OCAD SOPIVIKSI Avaa uudelleennimetyt ortokuvat Irfanview:ssä ja tallenna ne TIF formaattiin - M5514F_ORTO.jp2 -> M5514F_ORTO.tif - M5514F_ORTO_INFRA.jp2 -> M5514F_ORTO_INFRA.tif OCAD Digital Mapping koulutus by AT Printed:

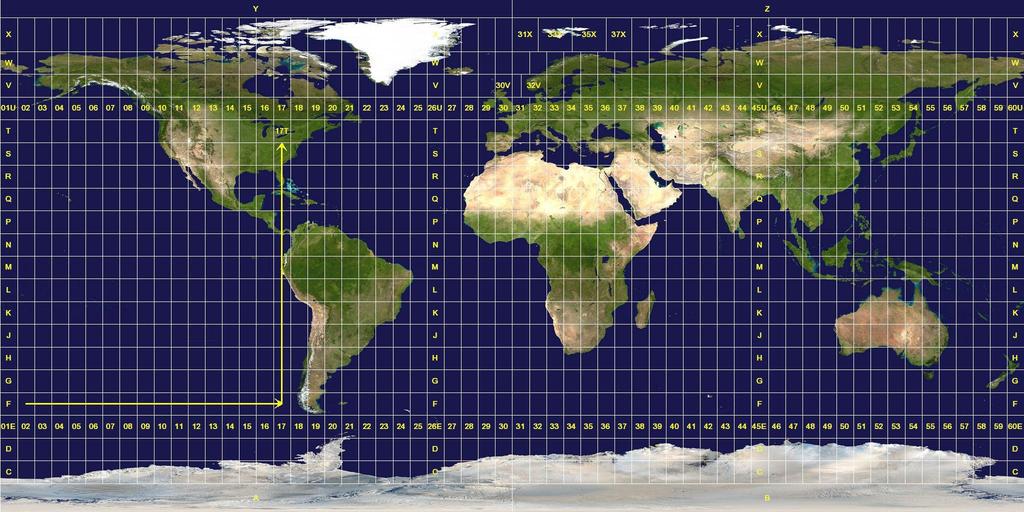

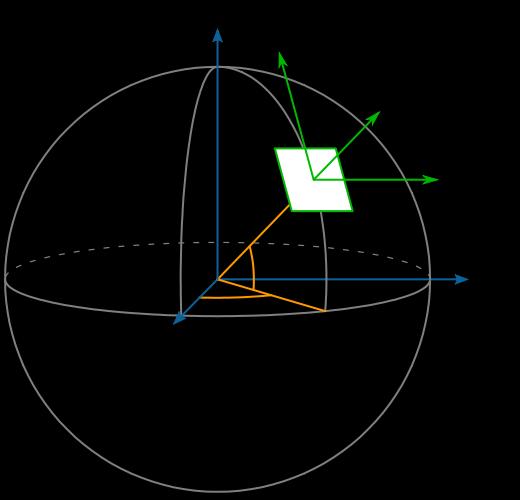

21 MAAPALLON KOORDINAATISTOISTA 1 MML aineisto on UTM järjestelmässä tunnuksella TM35FIN (Universal Transverse Mercator coordinate system) OCAD Digital Mapping koulutus by AT Printed:

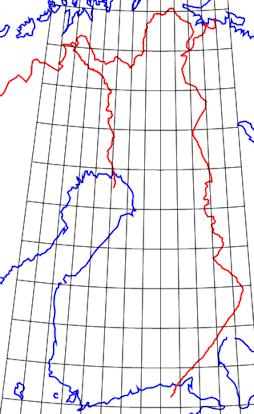

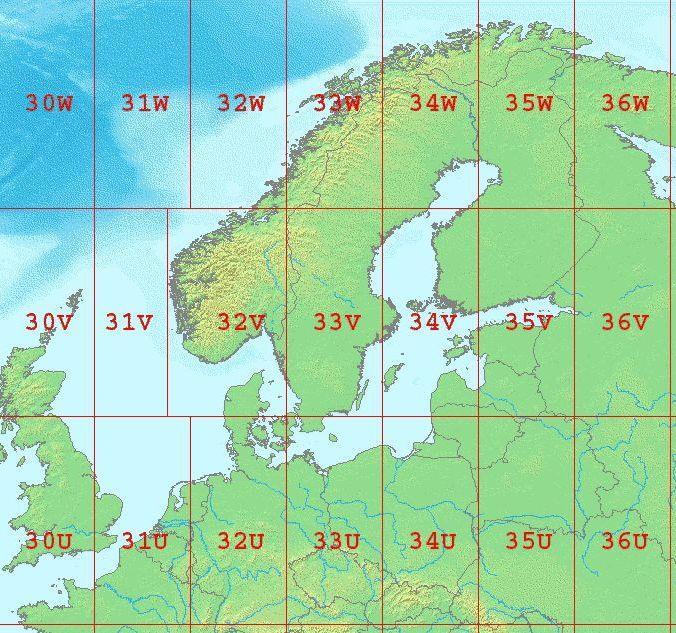

22 MAAPALLON KOORDINAATISTOISTA 2 MML aineisto on kattaa koko suomen alueen TM35FIN koordinaatistossa, vaikka maa ei mahdukaan kokonaan kaistalle 35 ETRS-TM35FIN OCAD Digital Mapping koulutus by AT Printed:

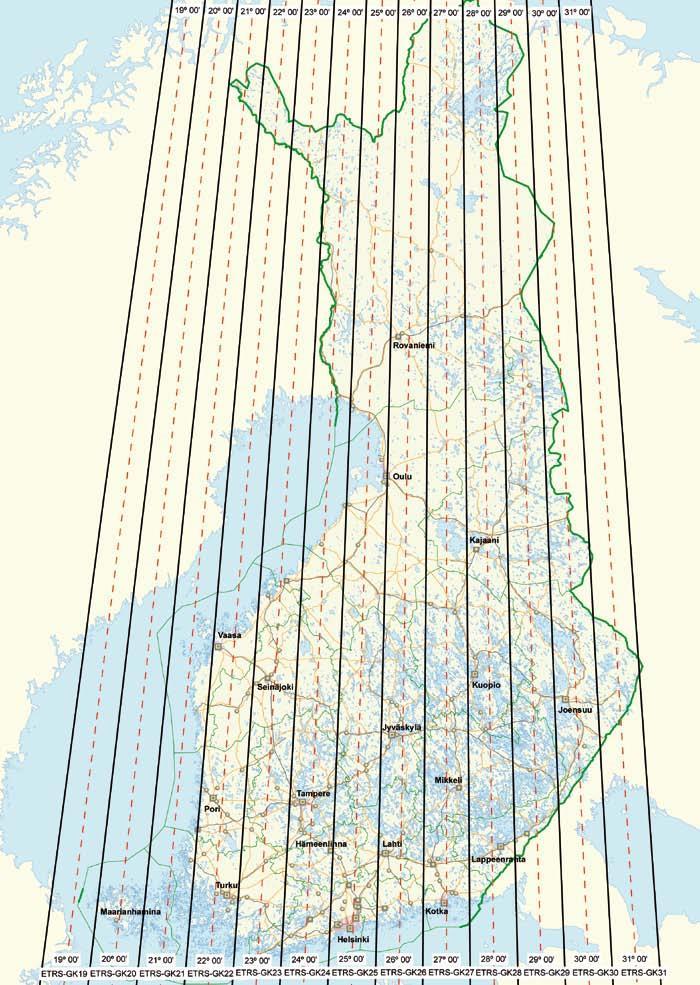

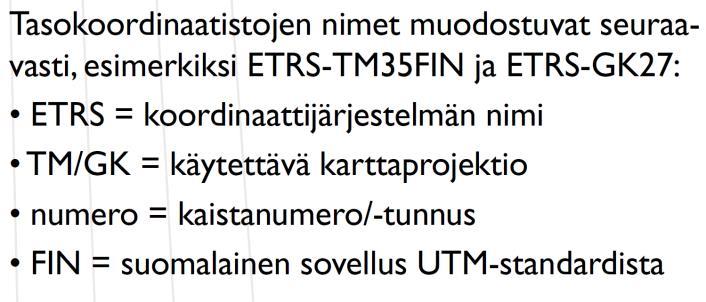

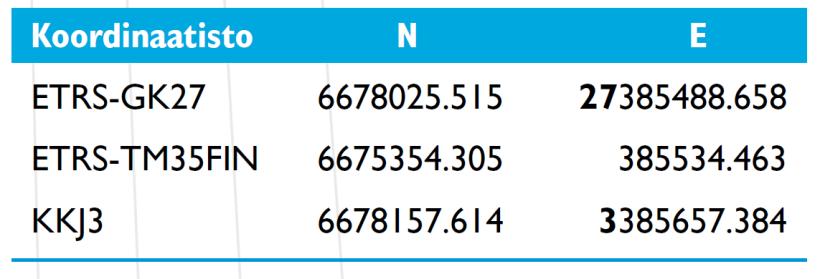

23 MAAPALLON KOORDINAATISTOISTA 3 Kunnissa käytetään yleisesti jo GPS yhteensopivaa ETRS-GK koordinaatistoa/projektiota, joka eroaa ETRS-TM35FIN järjestelmästä merkittävästi OCAD Digital Mapping koulutus by AT Printed:

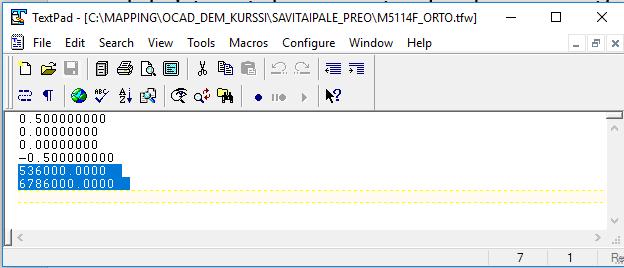

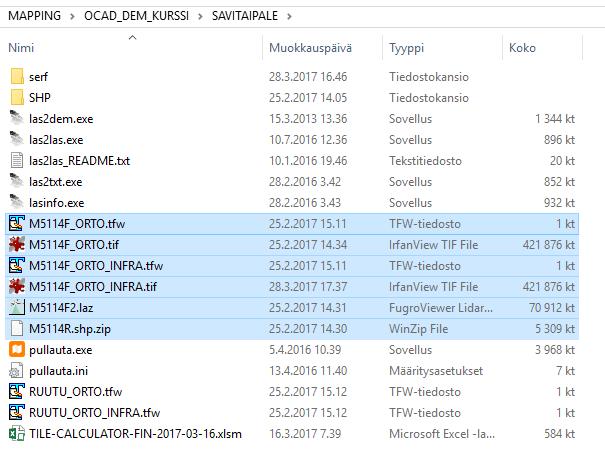

24 ORTOKUVIEN GEOREFEREOINTI Kiinnitetään ortokuvat MML:n TM35FIN koordinaatistoon Jokaista ortokuvaa varten luodaan oma.tfw tiedosto (Tiff World File) - M5114F_ORTO.tif <-> M5114F_ORTO.tfw - M5114F_ORTO_INFRA.tif <-> M5114F_ORTO_INFRA.tfw Kopioi tiedosto RUUTU_ORTO.tfw nimelle M5114F_ORTO.tfw Editoi tiedostoon M5114F _ORTO.tfw ortoruudun M5114F vasemman yläkulman koordinaatit (muuta vain kahta alinta riviä) Tallenna tiedosto Pohja-aineisto on nyt käyttövalmis!! Infrapunaruutujen georeferointi jätetään kotitehtäväksi OCAD Digital Mapping koulutus by AT Printed:

25 OCAD KOULUTUS TrailO RATAMESTAREILLE DIGITAALINEN KARTANVALMISTUS OSA 3 HARJOITUSTYÖ 1 - SAVITAIPALE OCAD Digital Mapping koulutus by AT Printed:

26 KARTOITUSTEHTÄVÄ JATKUU Latasit edellä tarvittavat MML aineistot Savitaipaleen kartan tuottamista varten Tässä vaiheessa tuotamme OCAD-karttapohjan maastotyötä varten Koska karttamme kattaa varsin suuren osan laserpilvestä M5114F2, muunnamme koko pilven korkeuskäyriksi (emme siis leikkaa aineistoa pienemmäksi ruuduksi). OCAD Digital Mapping koulutus by AT Printed:

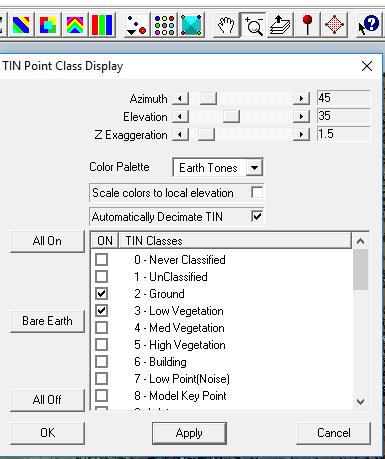

27 FUGROVIEWER Tarkastellaan Savitaipaleen laserpilveä Fugroviewer ohjelmalla Avaa Fugroon tiedosto M5114F2.laz tiedosto Zoomaa värjättyä pistepilveä Avaa 3D katselu ja tutki 3D mallia (näkyy pisteinä) Muunna näkymä 3D pintamalliksi Muuta TIN asetuksia ja valitse Low vegetation ja Apply ja OK Sulje ohjelma OCAD Digital Mapping koulutus by AT Printed:

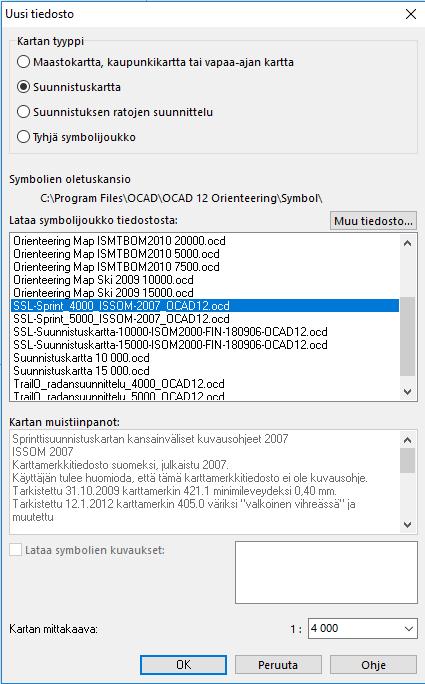

28 OCAD TYÖSKENTELY Käynnistä OCAD Tee uusi kartta valitsemalla pohjaksi symbolisetti SSL-Sprint_4000_ISSOM-2007_OCAD12.ocd Tallenna kartta työhakemistoon nimelle SAVITAIPALE_R1.ocd OCAD Digital Mapping koulutus by AT Printed:

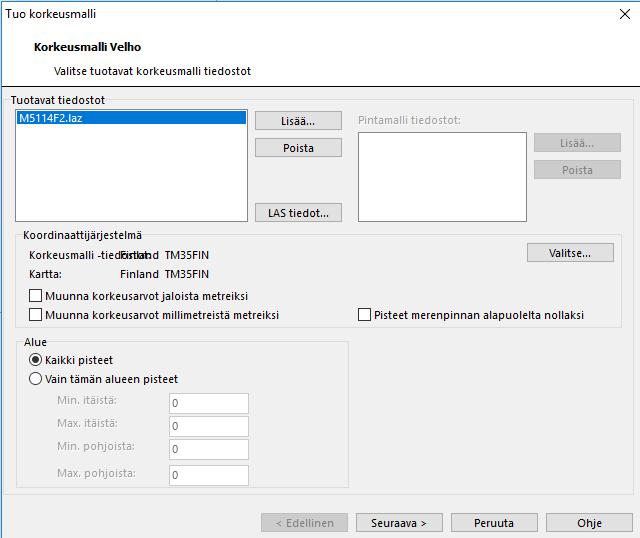

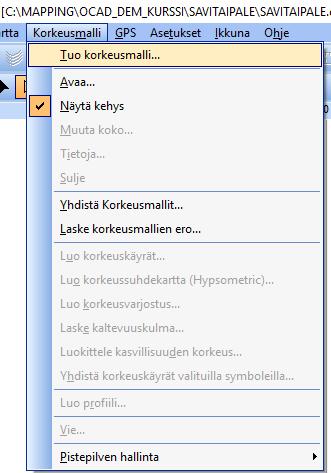

29 KORKEUSMALLIN LUOMINEN Valitse Korkeusmalli ja Tuo korkeusmalli Lisää laserpilvi M5114F2.laz korkeusmalliin tuotavien tiedostojen listalle Valitse Seuraava OCAD Digital Mapping koulutus by AT Printed:

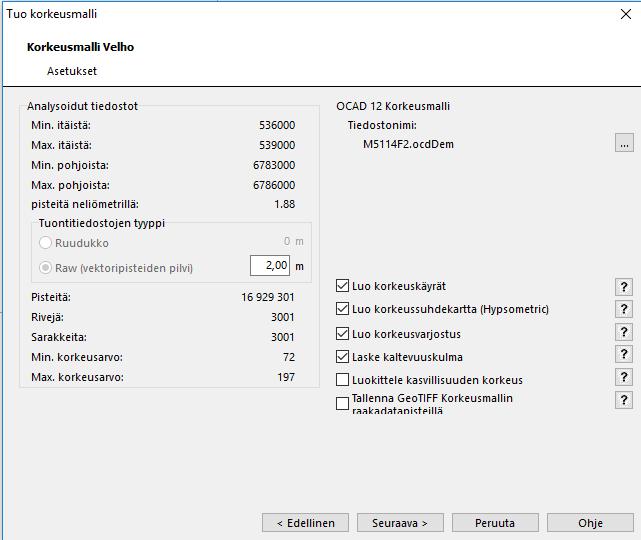

30 KORKEUSMALLIN LUOMINEN OCAD analysoi laserpilven ja antaa raportin sisällöstä Muuta Raw parametriksi 2,00 Valitse tulosteet kuvan mukaisesti (v) Valitse Seuraava OCAD Digital Mapping koulutus by AT Printed:

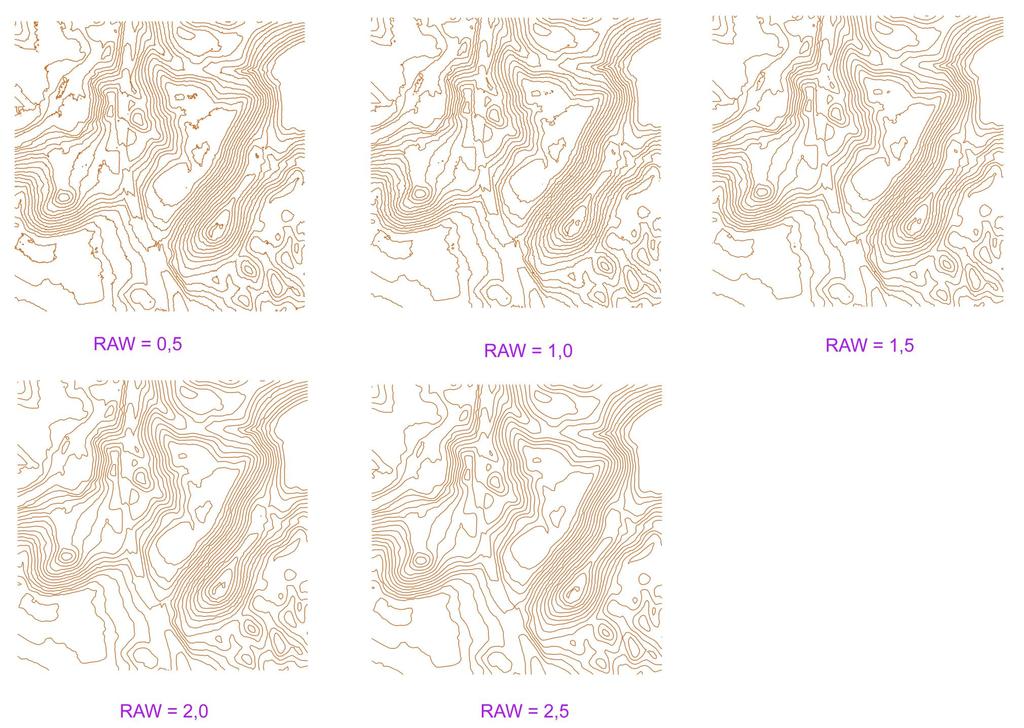

31 Käyrien värähtely eri Raw-parametrin arvoilla OCAD Digital Mapping koulutus by AT Printed:

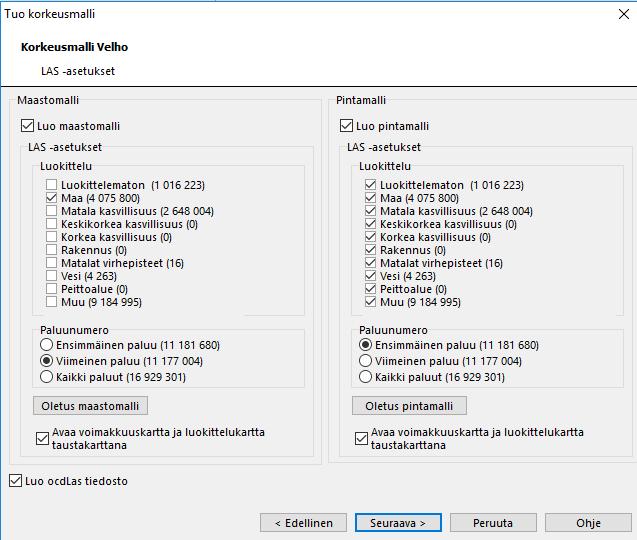

32 KORKEUSMALLIN LUOMINEN Hyväksy LAS-asetusten oletusarvot valitsemalla Seuraava OCAD Digital Mapping koulutus by AT Printed:

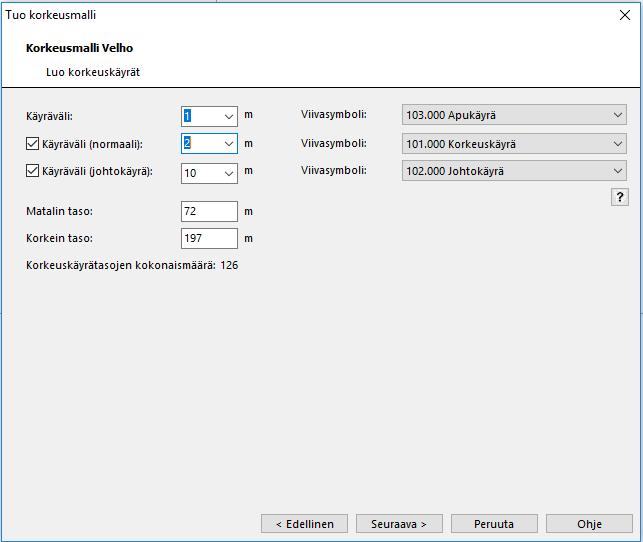

33 KORKEUSMALLIN LUOMINEN Määritä korkeuskäyrien parametrit kuvan mukaisesti Valitse Seuraava OCAD Digital Mapping koulutus by AT Printed:

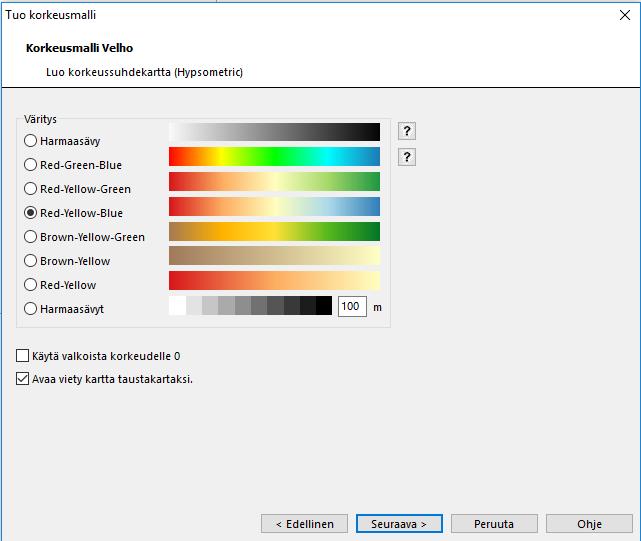

34 KORKEUSMALLIN LUOMINEN Hyväksy korkeussuhdekartan oletusarvot Valitse Seuraava OCAD Digital Mapping koulutus by AT Printed:

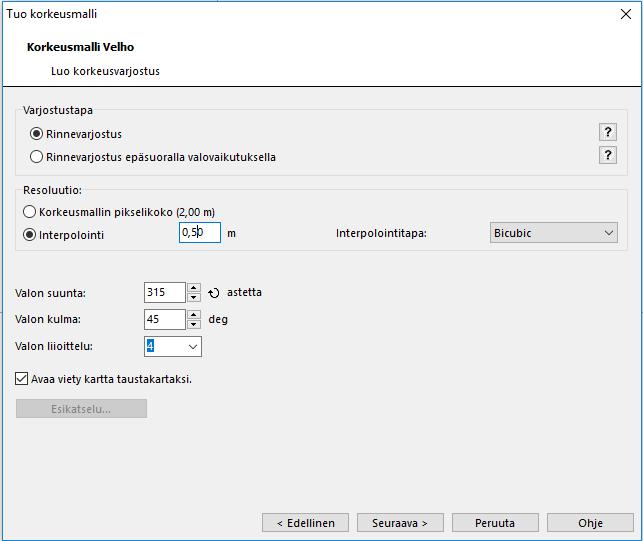

35 KORKEUSMALLIN LUOMINEN Määrittele korkeusvarjostuksen parametrit kuvan mukaisesti Valitse Seuraava OCAD Digital Mapping koulutus by AT Printed:

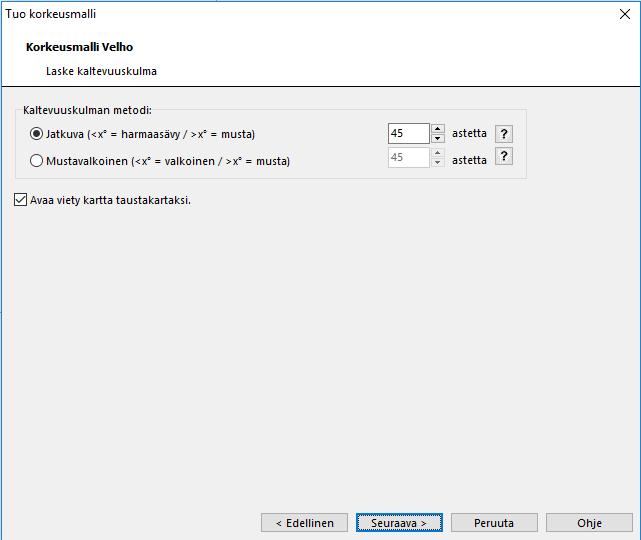

36 KORKEUSMALLIN LUOMINEN Määrittele kaltevuuskulman parametrit kuvan mukaisesti Valitse Seuraava OCAD Digital Mapping koulutus by AT Printed:

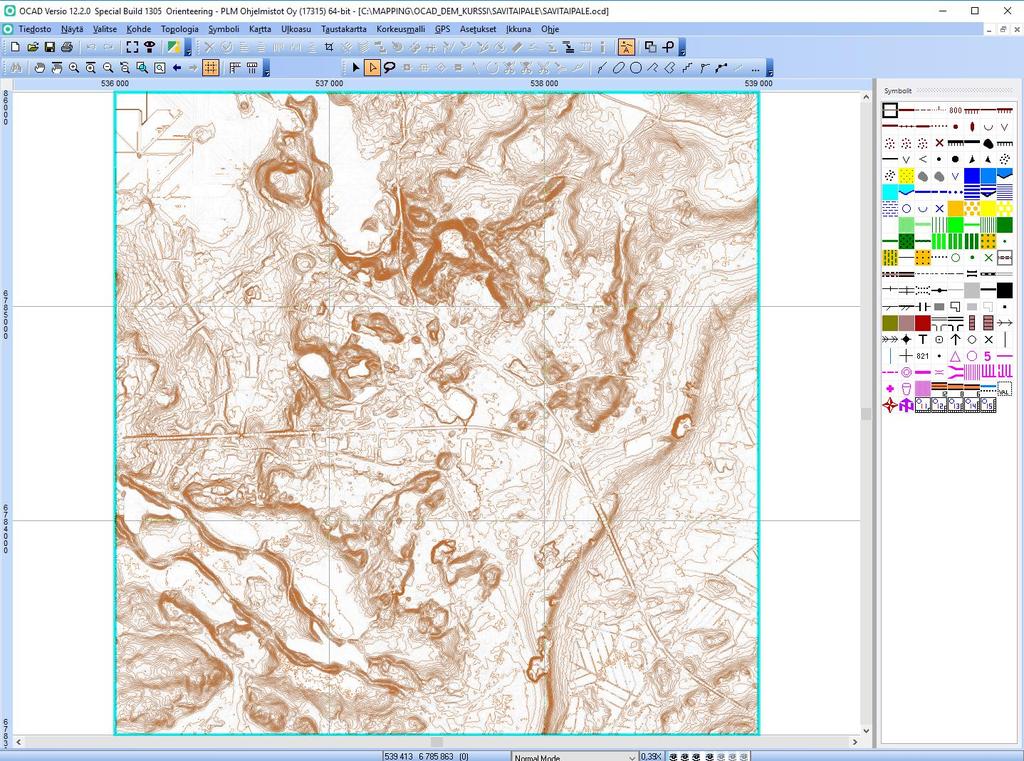

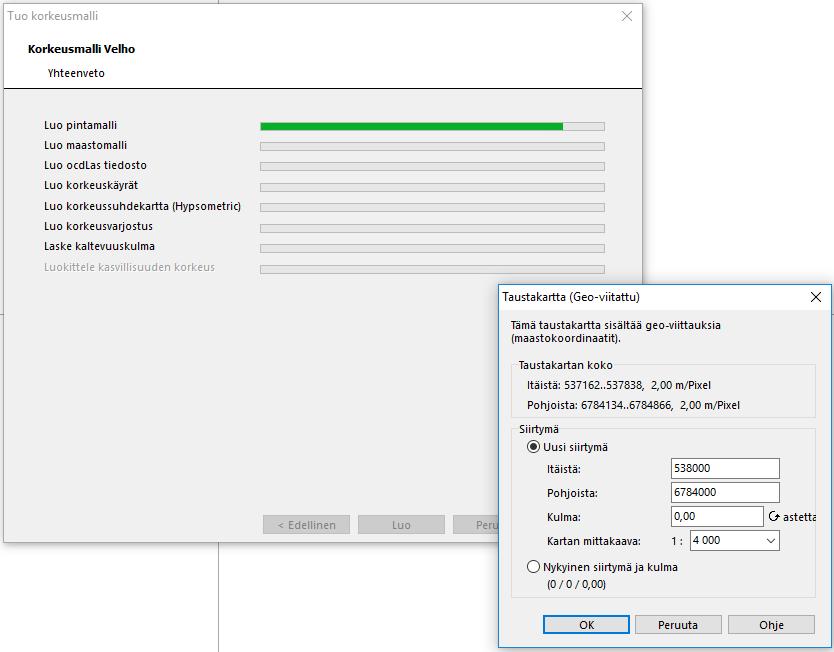

37 KORKEUSMALLIN LUOMINEN OCAD aloittaa maastomallin laskennan Hyväksy OCADin ehdottama kartan siirtymä valitsemalla OK Laskennan päätyttyä OCAD näyttää alueen korkeuskäyrästön Tarkastele käyrästöä Kokeile F10 näppäintä Tallenna kartta OCAD Digital Mapping koulutus by AT Printed:

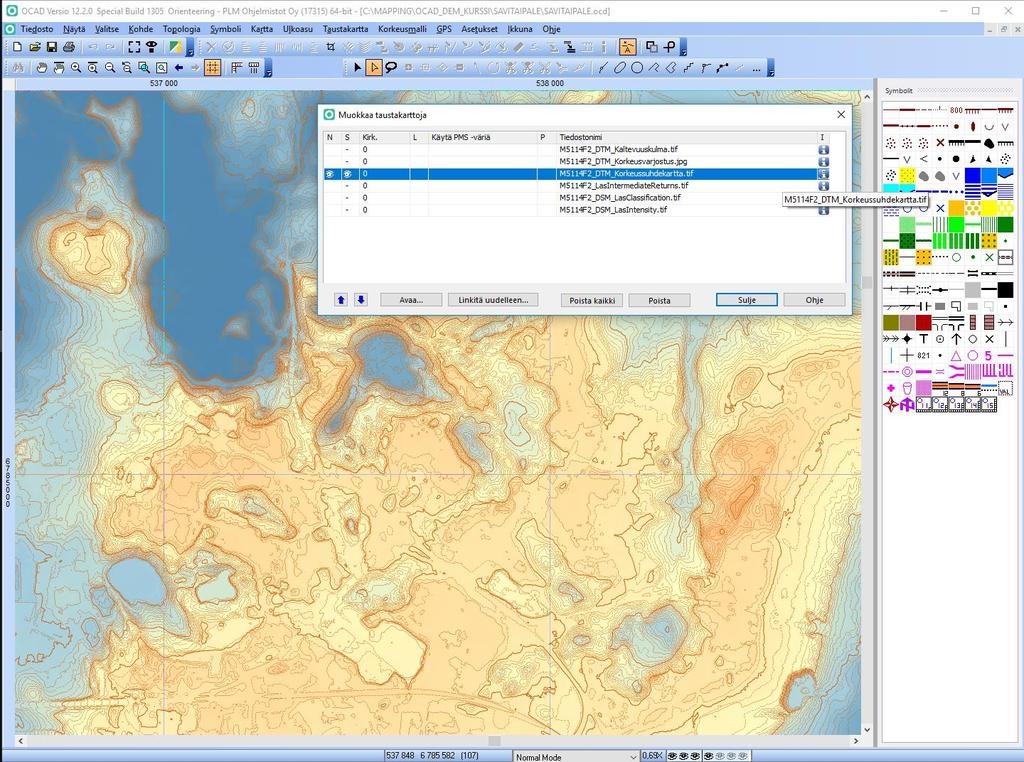

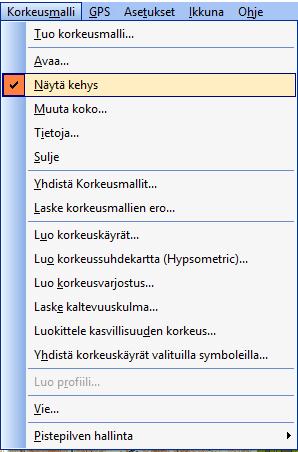

38 KORKEUSMALLIN TAUSTAKARTAT Tarkastele taustakarttoja, valitse Taustakartta ja Muokkaa Taustakarttoja voi katsella myös OCADin ulkopuolella käyttämällä Irfanview ohjelmaa OCAD Digital Mapping koulutus by AT Printed:

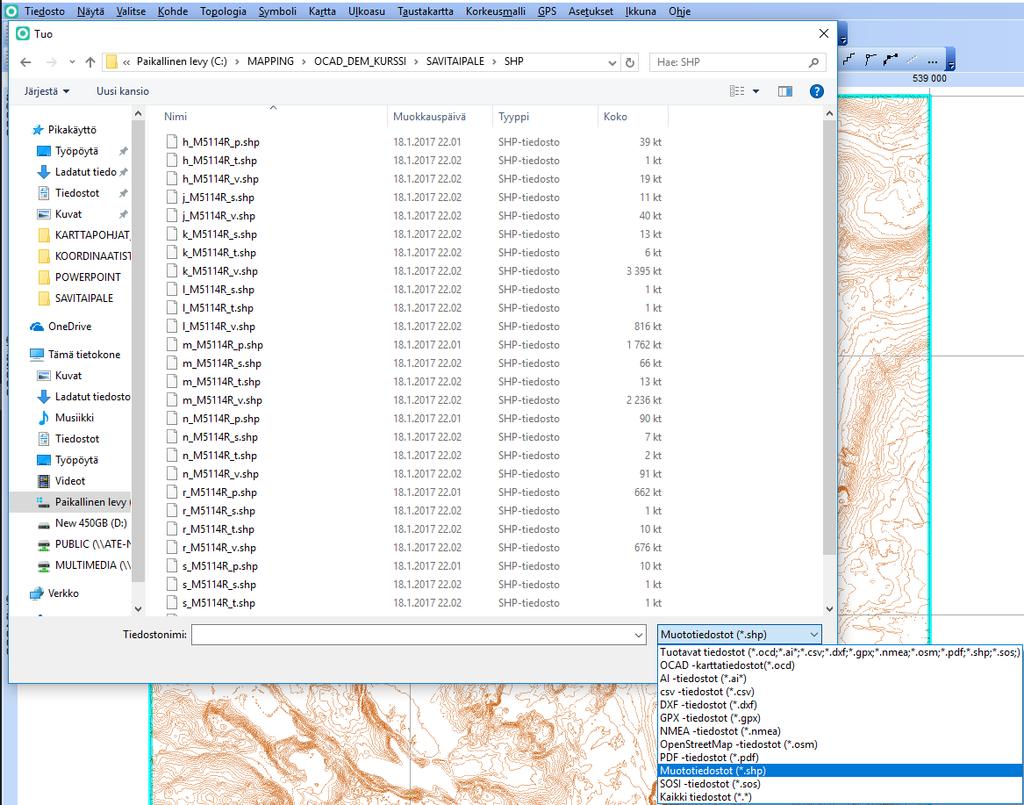

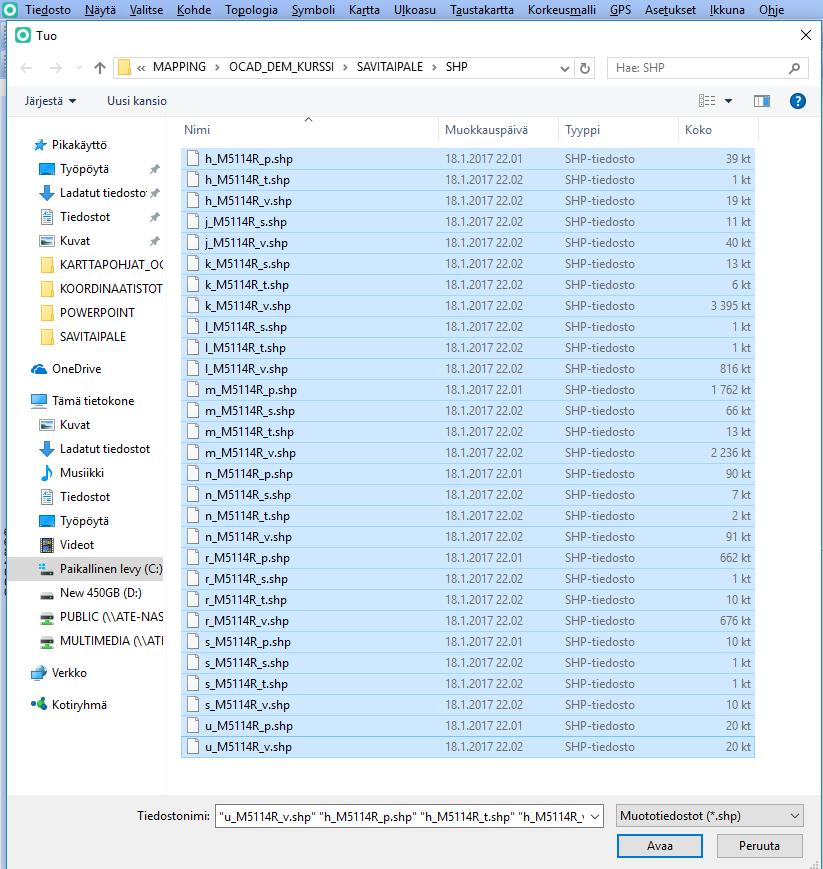

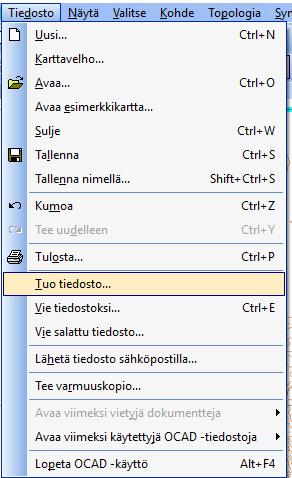

39 MML MAASTOTIETOKANNAN TUONTI KARTALLE Kopioi tiedosto M5114R.shp.zip alihakemistoon SHP Pura pakattu tiedosto (.zip) sinne Tuo kaikki.shp tiedostot kartalle valitsemalla Tiedosto ja Tuo tiedosto Ja edelleen valitsemalla kaikki.shp tiedostot Valitse Avaa OCAD Digital Mapping koulutus by AT Printed:

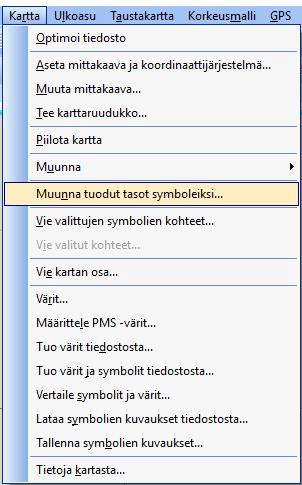

40 MML MAASTOTIETOKANNAN TUONTI KARTALLE Määritä tuontiparametrit kuvan mukaisesti ja valitse OK Näyttö muuttuu harmaaksi, mutta ei hätää. Valitse Kartta ja Muunna tuodut tasot symboleiksi OCAD Digital Mapping koulutus by AT Printed:

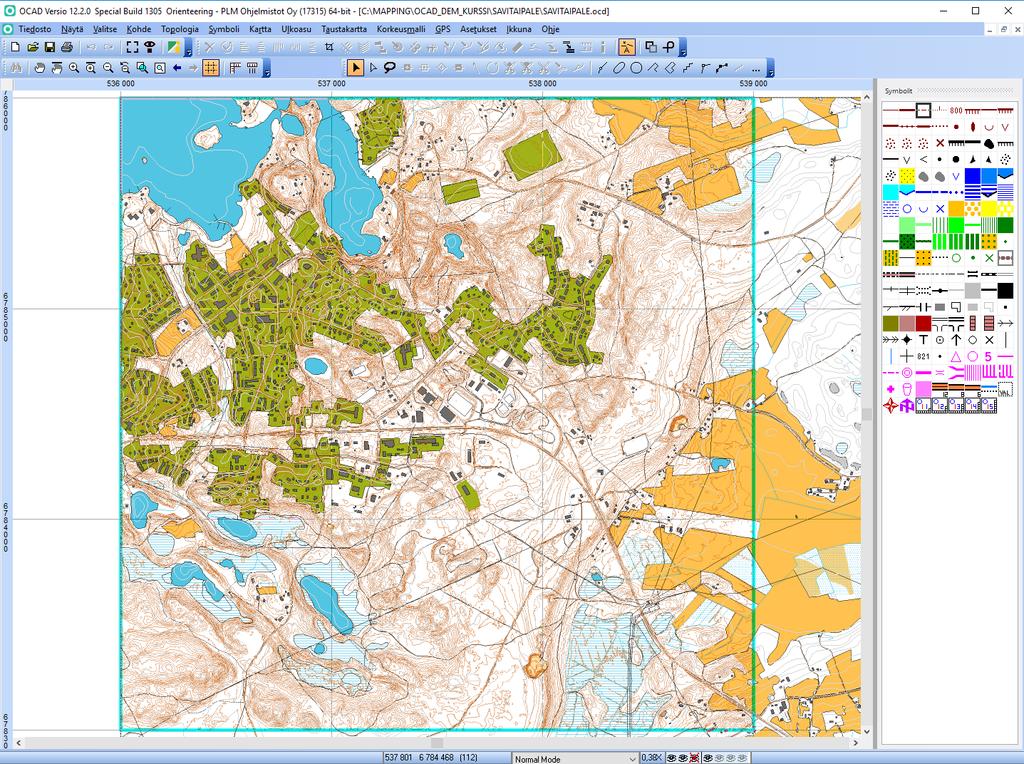

41 MML MAASTOTIETOKANNAN TUONTI KARTALLE Valitse Avaa Valitse muunnostiedosto (CRT) SHP_ISSOM2007_RYHMA_LUOKKA.CRT CRT-alihakemistosta Valitse Avaa Valitse Suorita Maastotietokanta on nyt kartalla Tarkastele karttaa Tallenna kartta OCAD Digital Mapping koulutus by AT Printed:

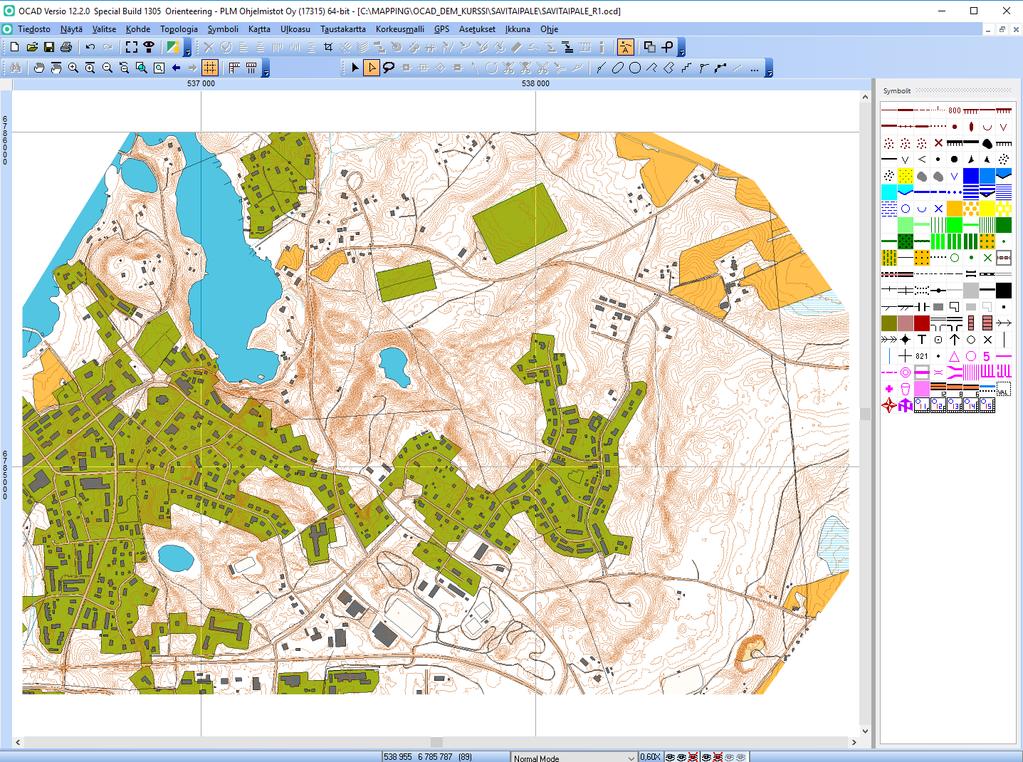

42 ORTOKUVAN TUONTI TAUSTAKARTAKSI Valitse Muokkaa taustakarttoja Käännä kaikki taustakartat näkymättömiksi Avaa ortokuva taustakartaksi valitsemalla Avaa Valitse M5114F_ORTO.tif tiedosto, joka asemoituu oikealle paikalleen automaattisesti Tutki karttaa ja kokeile F10 näppäintä, jätä ortokuva piiloon Leikataan ylimäärä pois Rajaa komennolla Sinisen reunan saa pois valitsemalla Korkeusmalli ja Näytä kehys Siivoa apukäyrät tarpeen mukan ja myös muu roska Täydennä puuttuvia kohteita Ortokuvista Tallenna kartta OCAD Digital Mapping koulutus by AT Printed:

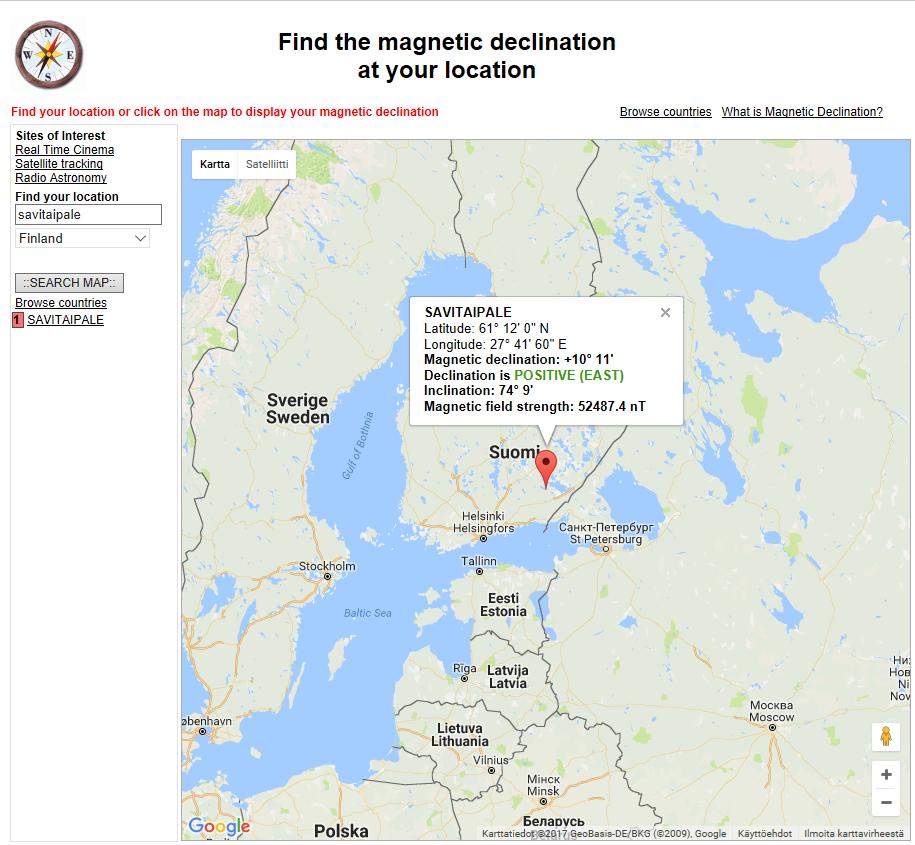

43 MAGNEETTISEN DEKLINAATION MÄÄRITYS Deklinaatio = karttapohjoisen ja magneettisen pohjoisen erotus Siirry web sivulle Etsi Savitaipale ja sivusto antaa deklinaatioksi 10 astetta ja 11 minuuttia eli desimaalilukuna 10,2 astetta itään OCAD Digital Mapping koulutus by AT Printed:

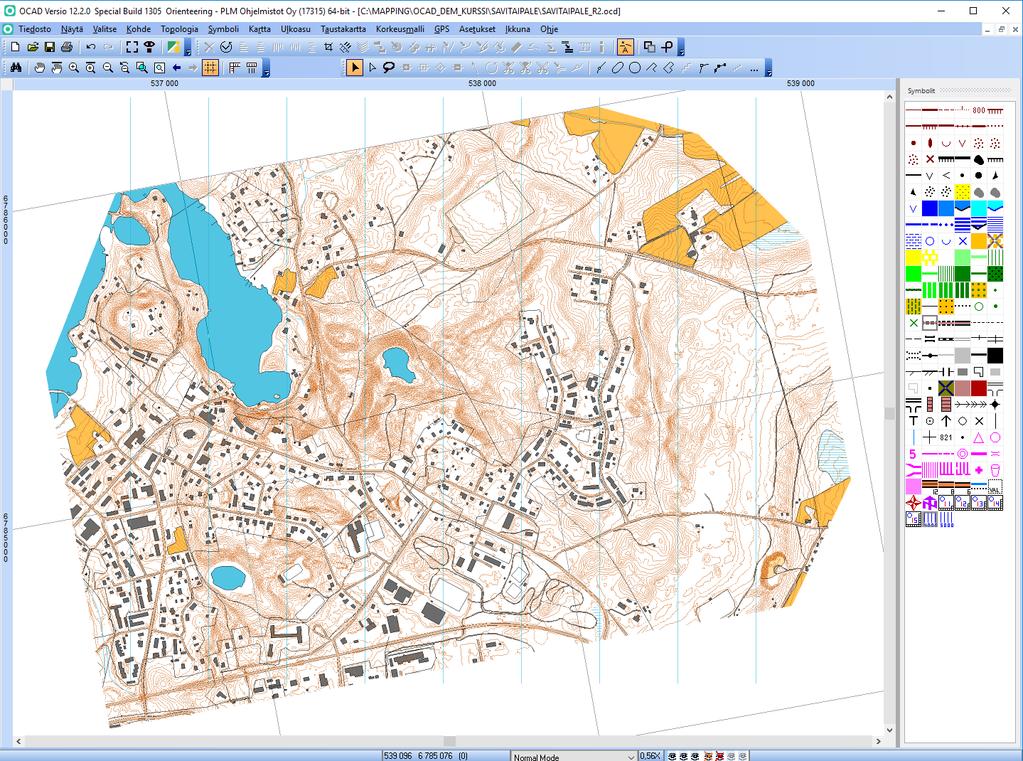

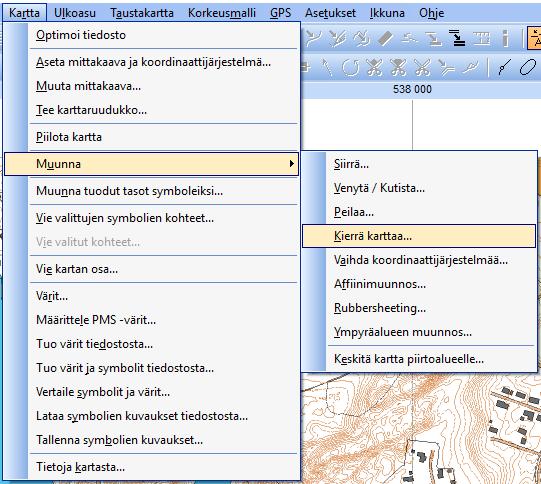

44 KARTAN KIERTÄMINEN JA POHJOISVIIVAT Tallenna kartta uudelle versionimelle SAVITAIPALE_R2.ocd Kierrä karttaa 10,2 vastapäivään valitsemalla Kartta, Muunna ja Kierrä karttaa Anna kiertokulma positiivisena desimaalilukuna Älä kierrä pohjois-etelä suuntaisia symboleita ja valitse OK Tallenna kartta OCAD Digital Mapping koulutus by AT Printed:

45 SUUNNANOTTOVIIVAT Piirrä suunnanottoviivat siten, että ne ylittävät reilusti kartan alueen Käytä aluesymbolia Suunnanottoviivat 1:4000 / 250m Pura suunnanottoviivat grafiikaksi ja poista ylimääräiset Suunnanottoviivoja voi nyt editoida yksitellen Tallenna kartta OCAD Digital Mapping koulutus by AT Printed:

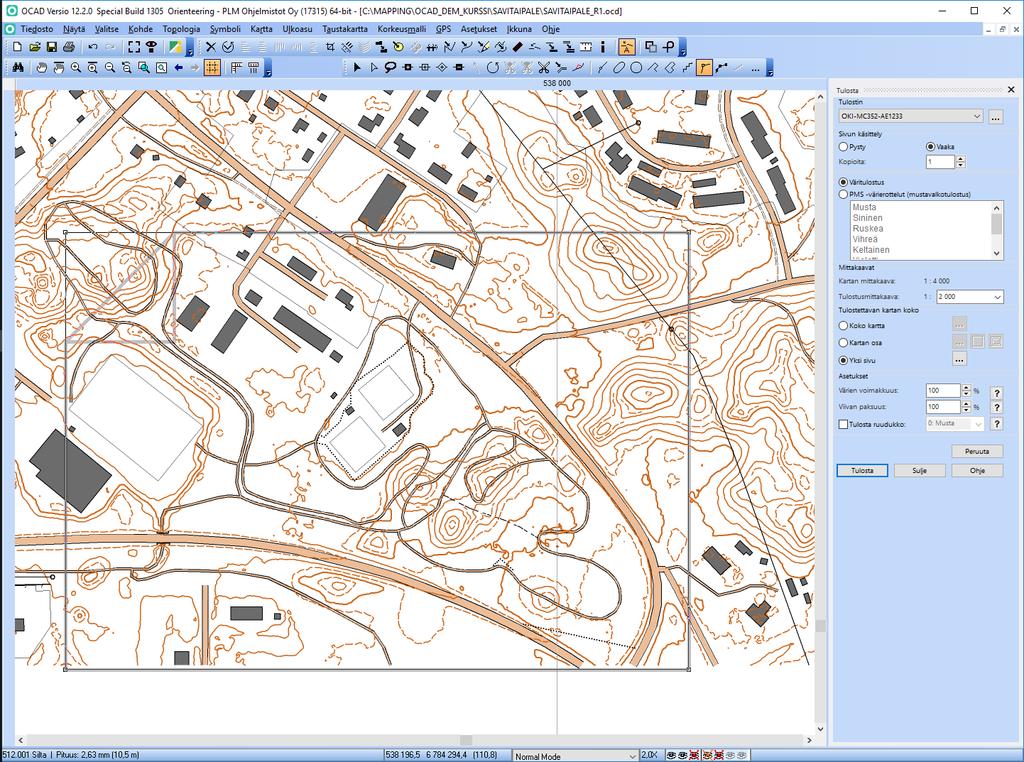

46 MAASTOTYÖKOPIOIDEN TULOSTUS Tulosta maastotyökopiot mittakaavassa 1:2000 tai jopa 1:1000 Käännä laajat väripinnat tilapäisesti piiloon maastotyön ajaksi OCAD Digital Mapping koulutus by AT Printed:

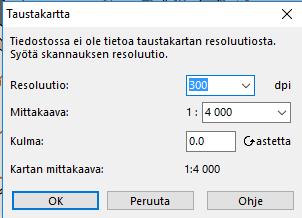

47 MAASTOTYÖ TULOS TAUSTAKARTAKSI Skannaa paperinen maastokopio tiedostoksi, esimerkiksi.jpg Käännä kaikki taustakartat pois näkyvistä Avaa skannattu tiedosto taustakartaksi, kurssilla MAASTO_1.jpg Hyväksy skannatun kuvan parametrin valitsemalla OK Kokeile F10 näppäintä Sovita taustakartta OCAD karttaan kahdella pisteellä, aloita F9 - ensin sama piste maastokopiolta ja sitten OCAD kartalta - toiselle kohdistuspisteelle vastaavasti - Lopeta kohdistus Return/Palautin näppäimellä Uusi kohdistus tarvittaessa Tee muutokset OCAD karttaan Käännä maastokopio pois näkyvistä tai poista se kokonaan Palauta piilotetut aluesymbolit Tallenna kartta seuraavalle versionimelle SAVITAIPALE_R3.ocd OCAD Digital Mapping koulutus by AT Printed:

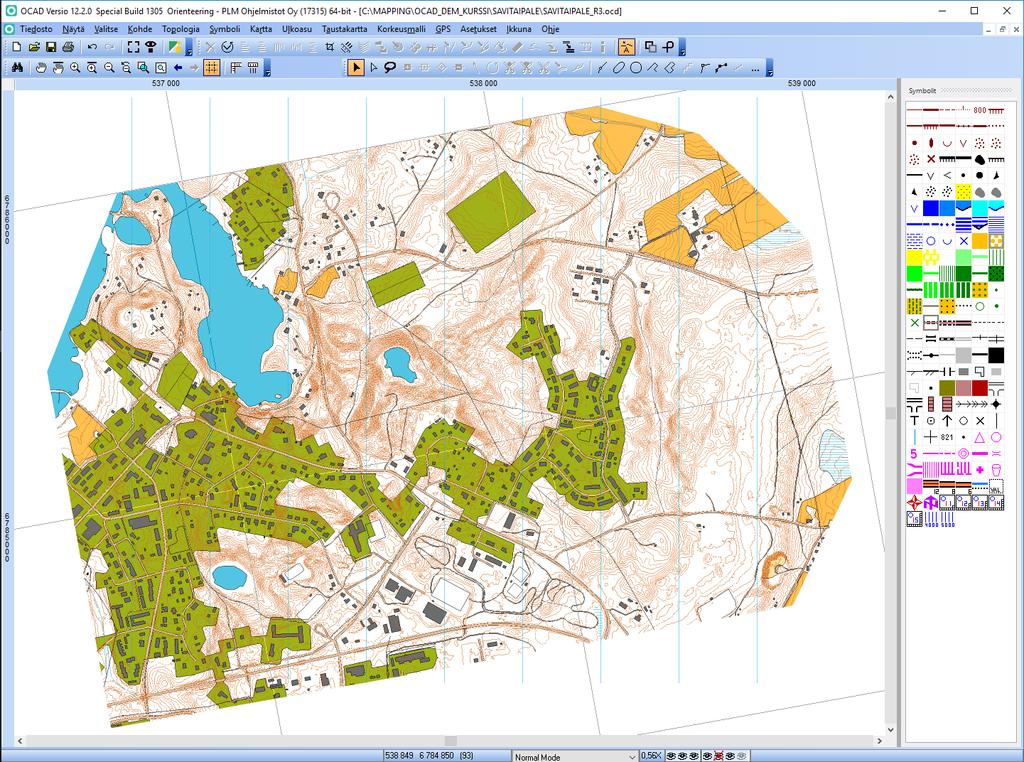

48 TrailO kartta SAVITAIPALE OCAD Digital Mapping koulutus by AT Printed:

49 OCAD KOULUTUS TrailO RATAMESTAREILLE DIGITAALINEN KARTANVALMISTUS OSA 4 KARTTAPULLAUTIN OCAD Digital Mapping koulutus by AT Printed:

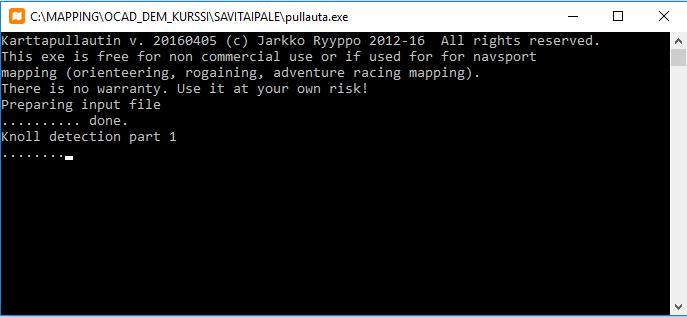

50 KARTTAPULLAUTIN KARTTAPULLAUTIN ohjelmalla generoidaan karttakuva MML-aineistosta Kartta on ISOM2000 symbolisetin mukainen suunnistuskartta käyrävälillä 5m tai 2,5m Tuloksena on.png muotoinen grafiikkatiedosto ei OCAD kartta vaan kartan kuva Syntyneen.PNG tiedoston voi avata OCADiin taustakartaksi Tässä harjoituksessa pullautetaan kartta SAVITAIPALEEN laserpilvestä M5114F2.laz ja maastotietokannasta M5114R.shp.zip Kokonaisen laserruudun (3x3 km) pullautus on raskas operaatio ja kestää 50min 3h Ensimmäiseksi raahataan laserpilvi M5114F2.laz työhakemistosta löytyvän pullauta.exe ohjelman päälle ja tipautetaan siihen Pullautin käynnistyy omaan mustaan DOS-ikkunaansa ja raportoi etenemisestään OCAD Digital Mapping koulutus by AT Printed:

51 KARTTAPULLAUTIN Kun KARTTAPULLAUTIN lopettaa on työhakemistoon syntynyt seuraavat tiedostot - pullautus.png (käyräkartta) - pullautus.pgw (käyräkartan georeferointitiedosto) - pullautus_depr.png (käyräkartta, jossa supat violetilla) - pullautus_depr.pgw (suppakartan georeferointitiedosto) Tarkastele tiedostoja Irfanview:llä Seuraavaksi raahataan maastotietokanta M5114R.shp.zip pullauta.exe ohjelman päälle ja tipautetaan siihen Pullautin käynnistyy tuttuun mustaan ikkunaansa ja lisää edellä lueteltuihin.png tiedostoihin maastotietokannan elementit, eli tiet, rakennukset jne. Kun PULLAUTIN lopettaa, tarkastele uudelleen tiedostoja Syntyneen.PNG tiedoston voi avata OCADiin taustakartaksi piirtää kartan OCADin piirtokomennoilla (mikä ei kuitenkaan ole järkevää) OCAD Digital Mapping koulutus by AT Printed:

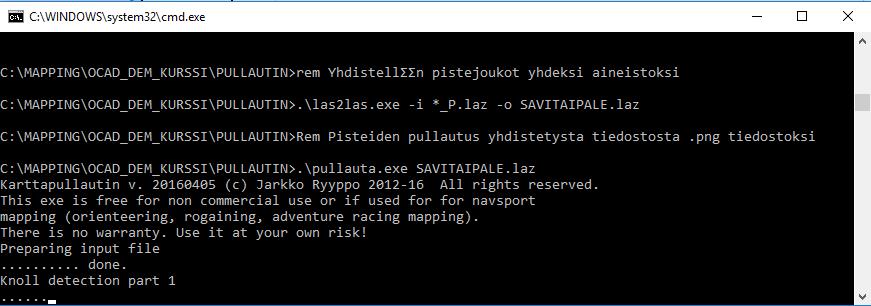

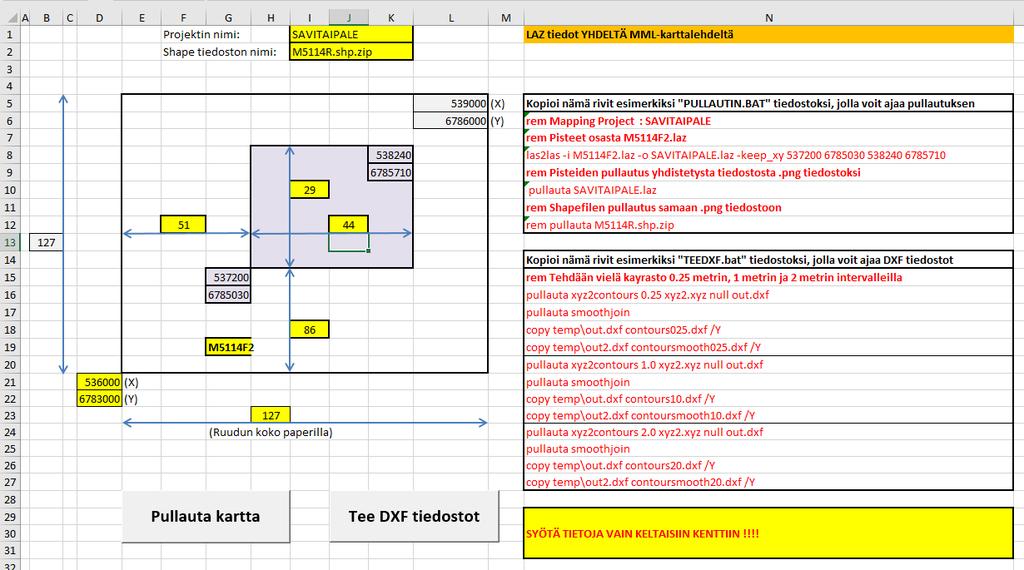

52 KARTTAPULLAUTIN KÄYTÄNNÖSSÄ Tehdään KARTTAPULLAUTIN ohjelmalle optimoitu laserpilvi (tyypillisesti osa isosta massasta) Siirry hakemistoon PULLAUTIN, joka on työhakemistosi vierellä Avaa siellä oleva Excel tiedosto ja sieltä edelleen sivu 1AREA Täytä mittakuvan mukaiset lukuarvot ja nimet taulukkoon Valitse Pullauta kartta OCAD Digital Mapping koulutus by AT Printed:

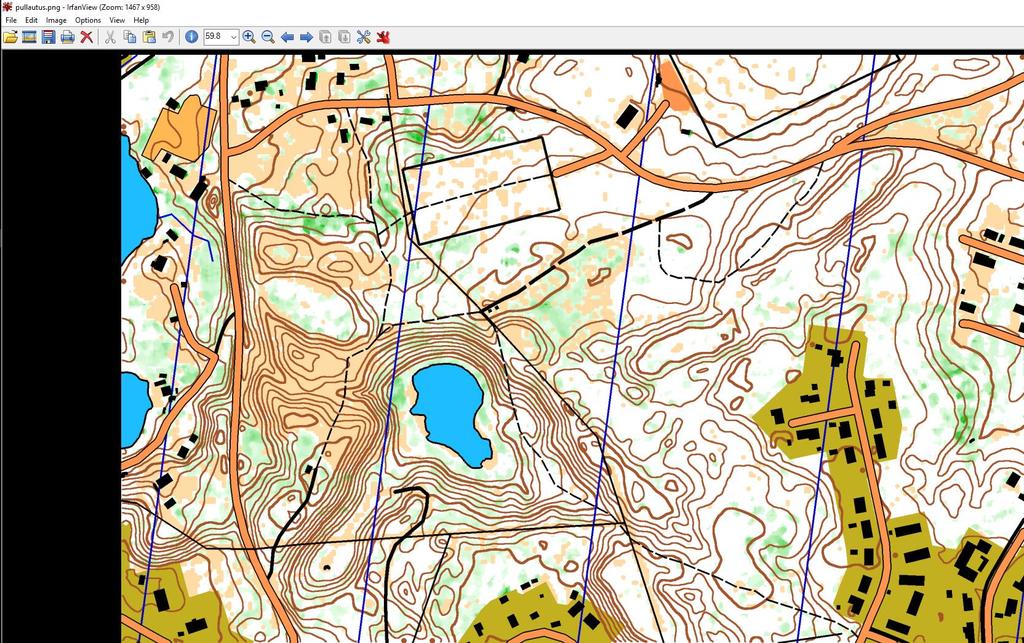

53 KARTTAPULLAUTIN KÄYTÄNNÖSSÄ KARTTAPULLAUTIN käynnistyy nyt Exceliin annetuilla parametreilla Prosessoinnin päätyttyä pullautettu karttaa tulee näkyviin Irfanview:ssä Tarkastele PULLAUTIN hakemiston sisältöä Valitse Excelissä Tee DXF tiedostot jos haluat tuottaa korkauskäyrät DXF-tiedostoina OCAD Digital Mapping koulutus by AT Printed:

54 KARTTAPULLAUTTIMEN SÄÄTÄMINEN KARTTAPULLAUTTIMEN toimintaa säädetään Pullauta.ini tiedostolla Esimerkiksi käyrävälin parametri on formline.ini tiedostosssa on seuraaavat rivit formlinelle ## Form line mode, options* # 0 = 2.5m interval, no form lines # 1 = 2.5m interval, every seconf # 2 = 5m interval, with some dashed form lines in between if needed formline=0 Aseta formlinelle sopiva arvo ja siten määrität pullautetun kartan käyrävälin INI tiedostossa on paljon muitakin säätöjä, joihin ei yleensä ole tarvetta koskea OCAD Digital Mapping koulutus by AT Printed:

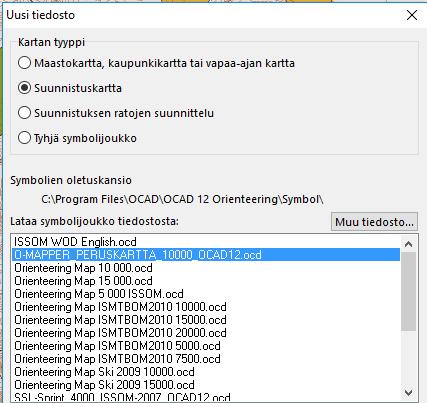

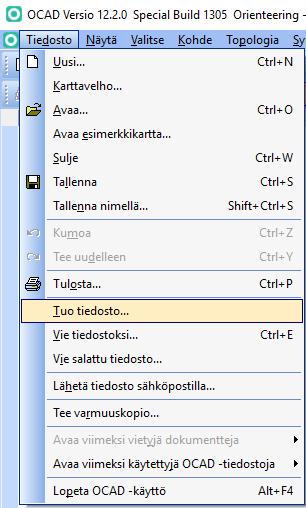

55 PERUSKARTTA MML maastotietokannasta on kätevää generoida peruskartta käyttäen OCADiä Tässä harjoituksessa tehdään peruskartta SAVITAIPALEEN maastotietokannasta M5114R.shp.zip. Menettele seuraavasti: Avaa uusi kartta käyttäen symbolisettiä O-MAPPER_PERUSKARTTA_10000_OCAD12.ocd Tallenna kartta nimelle SAVITAIPALE.PERUSKARTTA.ocd Valitse Tiedosto ja Tuo tiedosto Valitse kaikki.shp tiedostot hakemistosta SHP (tehtiin aikaisemmin tällä kurssilla) Valitse Avaa OCAD Digital Mapping koulutus by AT Printed:

56 PERUSKARTTA Määritä tuontiparametrit kuvan mukaisesti ja valitse OK Näyttö muuttuu harmaaksi, mutta ei hätää. OCAD Digital Mapping koulutus by AT Printed:

57 PERUSKARTTA Valitse Kartta ja Muunna tuodut tasot symboleiksi Valitse Avaa Valitse muunnostiedosto (CRT) SHP_PK_RYHMA_LUOKKA.CRT Valitse Avaa Valitse Suorita Maastotietokanta on nyt kartalla peruskartan ulkomuodossa Tarkastele karttaa Tallenna kartta OCAD 12 TRIAL!! Valitse tiedosto SHP_PK_LUOKKA.CRT OCAD Digital Mapping koulutus by AT Printed:

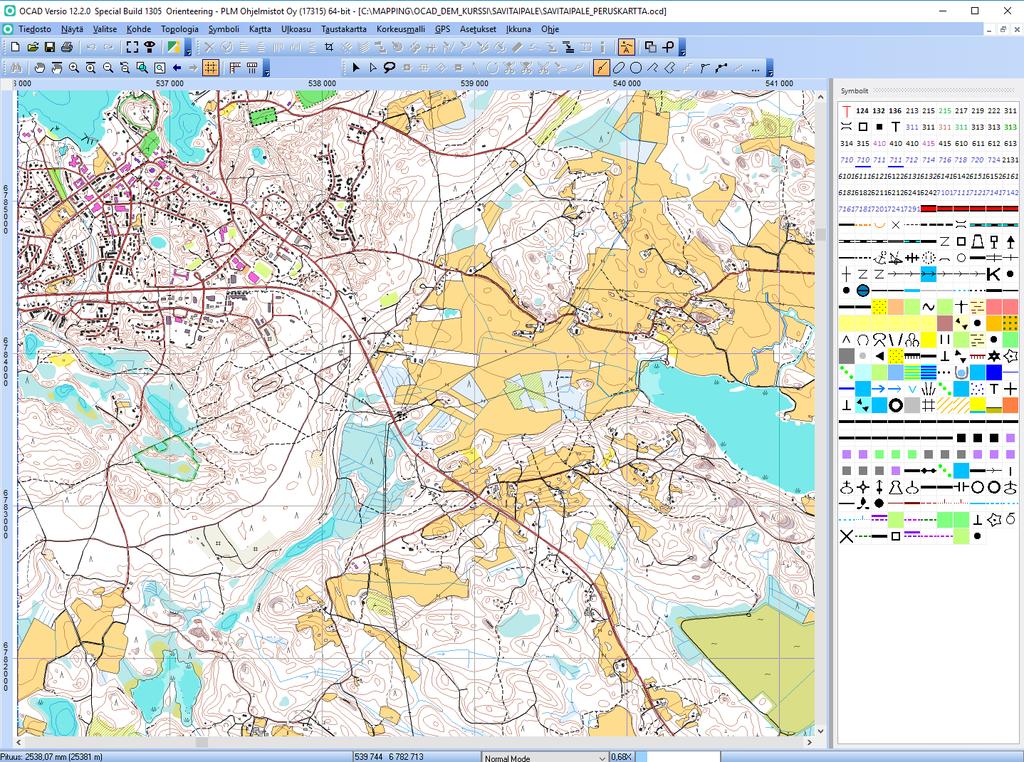

58 VALMIS PERUSKARTTA OCAD Digital Mapping koulutus by AT Printed:

59 OCAD KOULUTUS TrailO RATAMESTAREILLE DIGITAALINEN KARTANVALMISTUS OSA 5 HARJOITUSTYÖ 2 - ROKUA OCAD Digital Mapping koulutus by AT Printed:

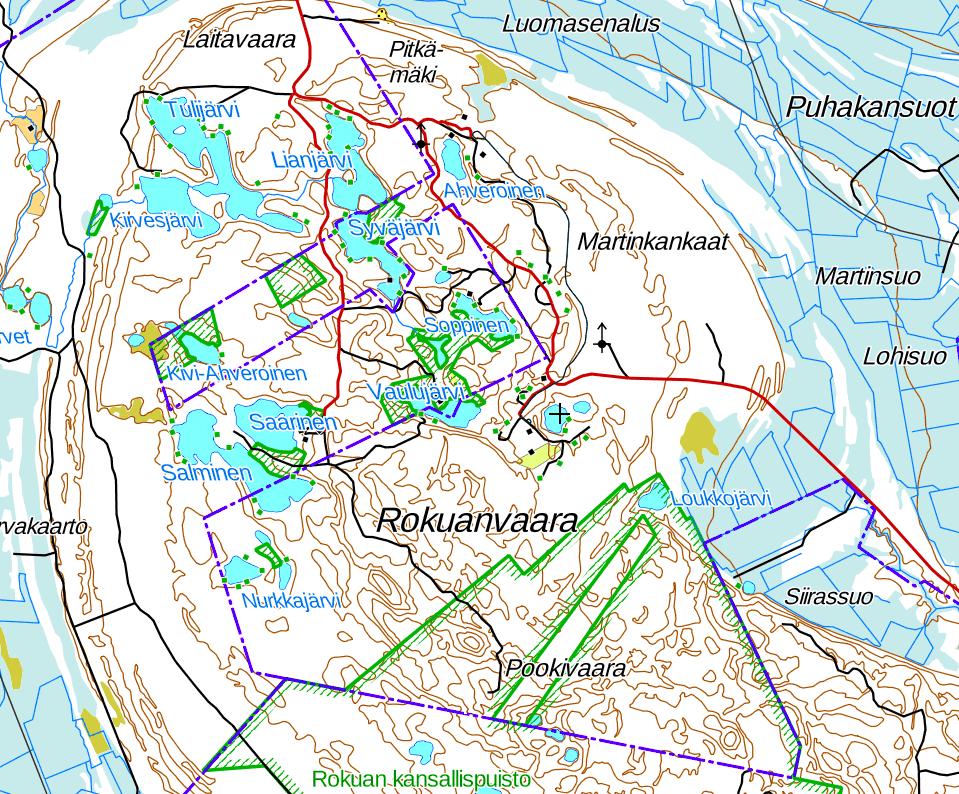

60 KARTOITUSTEHTÄVÄN 2a MÄÄRITYS Tehtävänäsi on tuottaa tarkkuussuunnistuksen erikoiskartta oheisen kartan mukaisesta alueesta (punainen rajaus karkeasti) seuraavin parametrein: - mittakaava 1: käyräväli 2m - johtokäyrät 10m Pohja-aineistona käytetään MML:n avointa dataa. OCAD Digital Mapping koulutus by AT Printed:

61 KARTOITUSTEHTÄVÄN 2b MÄÄRITYS Tehtävänäsi on tuottaa tarkkuussuunnistuksen erikoiskartta oheisen kartan mukaisesta alueesta (punainen rajaus karkeasti) seuraavin parametrein: - mittakaava 1: käyräväli 2m - johtokäyrät 10m Pohja-aineistona käytetään MML:n avointa dataa. OCAD Digital Mapping koulutus by AT Printed:

62 KURSSIJAKSON LOPPUTYÖ Tehtävänäsi on järjestää tarkkuussuunnistuksen kuntorastit haluamassasi maastossa, joka sijaitsee kotiseudullasi Karttana voit käyttää olemassa olevaa suunnistuskarttaa (vrt. RATAMESTARIKURSSI) tai voit laatia pienen kartan MML aineistoista tämän kurssin oppien perusteella Kyseessä voi olla PreO tai TempO tapahtuma Lopputyö tehdään kahden (2) kurssilaisen työryhmissä Kartan mittakaavan ja käyrävälin voi valita vapaasti Lopputyö on oltava tehtynä 10/2017 loppuun mennessä AT hoitaa pyydettäessä tuloslaskennan ja avustaa kartan kanssa Rastiliput ja kepit saa lainaan tarvittaessa Muut kurssilaiset avustavat tarpeen mukaan esim. aikarasteilla OCAD Digital Mapping koulutus by AT Printed:

63 Lopputyöt, tekijät ja ajoitus Ryhmä Pekka Seppä - Tauno Saari Ryhmä (mahdollisesti uusinta syksyllä) - Pentti Nevalainen Ryhmä 3 päivämäärä odottaa vahvistusta - Esko Junttila Ryhmä 4 päivämäärä odottaa vahvistusta - Juha Hiirsalmi - Pinja Mäkinen Ryhmä 5 päivämäärä odottaa vahvistusta - Heikki Liimatainen - Jarmo Kapanen Ryhmä 6 Tavallinen suunnistusrata, päivämäärä odottaa vahvistusta - Hannu Laitinen - Tuija Soanjärvi Ryhmä 7 päivämäärä odottaa vahvistusta - Ari Uotila Ryhmät vahvistavat ajankohdan 15.4 mennessä Arille. OCAD Digital Mapping koulutus by AT Printed:

64 Yhteenveto OCAD-kursseille osallistuneista OCAD KURSSIEN OSANOTTAJAT / KEVÄT Nimi OCADC alkeiskurssi OCAD ratamestarille DEM kurssi Heikki Liimatainen X X Pauli Anttila X X Ari Uotila X Pentti Koponen X Pinja Mäkinen X X Tuomo Markelin X X Juha Hiirsalmi X Pekka Seppä X Esko Junttila X X Pentti Nevalainen X X Jarmo Kapanen X X Juha Villikka X X Hannu Laitinen X X Anna Jakobson X X X OCAD Digital Mapping koulutus by AT Printed:

65 That s all folks!!! OCAD Digital Mapping koulutus by AT Printed:
