1 TiM pikaohje Versio

2 TiM mikä se on? TiM on Libor Forstin kehittämä ohjelma, jolla tarkkuussuunnistuksen aikarastiasemien tehtävä- ja ratkaisukartat saadaan tuotettua varsin tehokkaasti TiM vaatii toimiakseen OCAD ohjelmiston. TiM tukee seuraavia OCAD versioita: - OCAD 9 (Minimivaatimus Professional versio) - OCAD 10 (Min. Professional versio) - OCAD 11 (Min. Professional versio) - OCAD 12 (Min. Course Setting versio) - OCAD 2018 (Min. Course Setting versio) - OCAD 2019 (Min. Course Setting versio) Tämä pikaohje opastaa lataamaan TiM ohjelmiston webistä, asentamaan sen Widowsiin ja suunnittelemaan ja tulostamaan aikarastikartat OCAD / TiM yhteiskäytöllä

3 Perusta TiM asennukselle uusi hakemisto. Se voi sijaita esim. C:\ juuressa tai jossain muussa sopivassa paikassa tietokoneesi kovalevyllä Siirry sivustolle TiM ohjelmiston lataaminen Klikkaa oikean yläkulman vihreästä latausikonista ja tallenna latautuva tiedosto perustamaasi TiM hakemistoon Pura.zip tiedosto (tässä tim zip) hakemistoon. TiM.exe tulee näkyviin. Tee työpöydälle pikakuvake, joka käynnistää TiM.exe:n Voit myös kiinnittää TiM.exe:n tehtäväpalkkiin tai Windows aloitukseen

4 TiM esimerkkitiedostojen lataaminen Halutessasi voit myös ladata Liborin esimerkkitiedostot linkistä sample OCAD event files. Ja Liborin OCAD radansuunnittelun karttapohjan linkistä sample OCAD file. Nämä tiedostot ovat englanninkielisiä eivätkä sisällä SSL:n radansuunnittelutiedoston määrityksiä. Niissä on kuitenkin hyviä esimerkkejä. Pura nämä pakatut tiedostot sopivaan harjoitushakemistoon ja tutki niiden sisältöä

5 TiM symboleilla varustettu SSL:n ratasuunnittelutiedosto SSL:n ratasuunnittelutiedosto mittakaavoissa 1:4000 ja 1:5000 löytyy osoitteesta Näissä tiedostoissa on mukana TiM:n vaatimat symbolit Symbolit tukevat OCAD versioita 10, 12, 2018 ja 2019

6 TiM karttaprosessi Aikarastikarttojen tekeminen etenee seuraavien vaiheiden kautta. Tämä ohje käsittelee TiMin STAT moodia!! Perusta aikarastiprojektillesi työhakemisto (tässä C:\LAAKSO) Siirrä työhakemistoon OCAD kartta, jolle suunnittelet aikarastit Suunnittele OCADillä aikarasteja kuvaavat radat Tallenna OCADistä tarvittavat.xml ja.svg tiedostot Käynnistä TiM ja käsittele TiMillä äsken tekemäsi.xml ja.svg tiedostot aikarastikartoiksi Tulosta TiMin tekemät kartat ja tee aikarastikortit

7 OCAD työskentelyn aloittaminen Tee projektillesi työhakemisto sopivaan sijaintiin (tässä C:\LAAKSO) Siirrä sinne OCAD karttapohja, jolle suunnittelet aikarastit (tässä LAAKSO_HS_4000.ocd) Käynnistä OCAD ja avaa karttasi

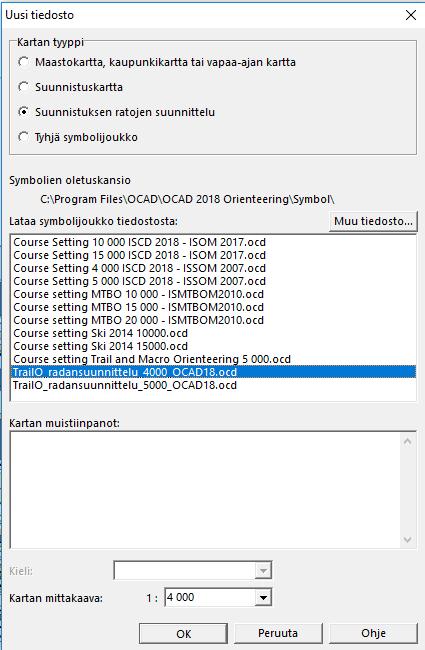

8 Valitse Tiedosto ja Uusi OCAD radansuunnittelun aloittaminen Valitse Suunnistuksen ratojen suunnittelu Valitse karttapohjaksi TrailO radansuunnittelu 4000 OCAD18.ocd tai muu käyttämäsi radansuunnittelun karttapohja Valitse Ok

9 OCAD radansuunnittelun aloittaminen Radansuunnittelupohja avautuu OCADissä. Tallenna suunnitelmasi sopivalle nimelle (tässä LAAKSO_ASEMAT.ocd) Symbolivalikossa näkyvät normaalit radansuunnittelusymbolit ja lisäksi TiMin vaatimat erikoissymbolit, jotka alkavat tästä symbolista Mikäli TiMillä tehdään vain aikarastikartat ja ratkaisukarttoja ei tehdä, riittävät nämä 4 symbolia ( )

10 OCAD radansuunnittelun aloittaminen Avaa maastokartta normaalisti radansuunnittelun taustakartaksi Määrittele kilpailun radat siten, että jokainen aikarastiasema on oma ratansa, tässä esimerkissä ASEMA_1 ja ASEMA_2 Valitse Sulje

11 OCAD radansuunnittelun aloittaminen Suunnittelemme nämä kolme rataa tällä alueelle kartalla ASEMA_2 ASEMA_1

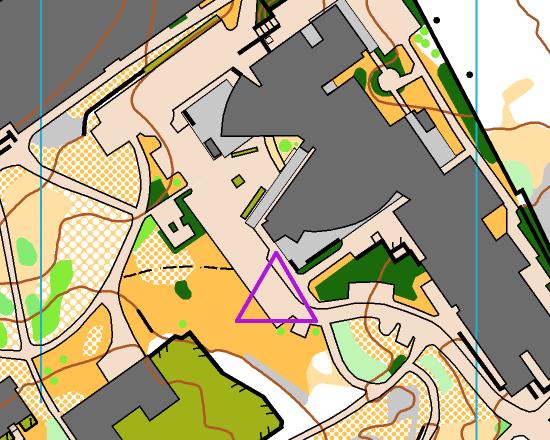

12 Lähdön määrittely TiM tarvitsee OCAD kartalle yhden lähtöpaikkamäärityksen, joka palvelee kaikkia kolmea asemaa (jokaiselle asemalle voi toki olla myös oma lähtöpaikka). Sijoita kolmio asemien läheisyyteen. Tässä L1.

13 ASEMA_1 Asemalla ASEMA_1 on viisi lippua (A-E) ja kuusi tehtävää Sijoita kartalle ensin tämän aseman viiden tehtävän rastiympyrät ja tee rastimääritteet Sijoita sitten katselupisteen symboli ( ). Symbolia ei ole välttämätöntä kääntää katselusuuntaan, mutta sen voi kääntää havainnollisuuden vuoksi Kiinnitä lähtö (L1), rastit (31 36) ja katselupiste (37) rataan ASEMA_1 Radassa on siis seuraavat kohteet: - Lähtö L1 - Rastit (tehtävät) Katselupiste 7 Järjestys on tärkeä!!

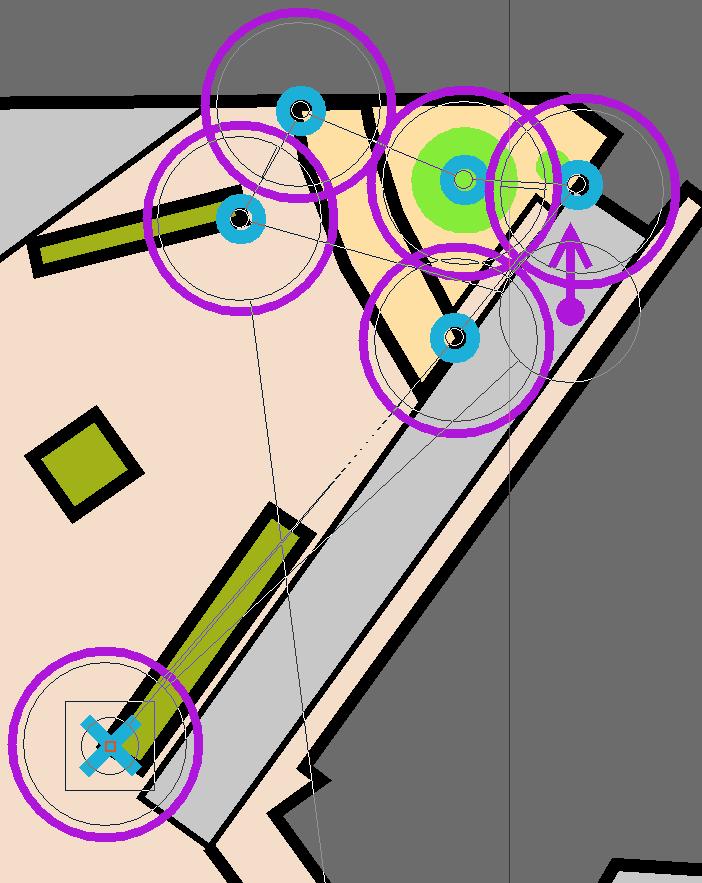

14 ASEMA_1 lippujen sijoittaminen Seuraavaksi sijoitetaan kartalle liput (5 kpl) Oikeaa vastausta kuvaava lippu merkitään symbolilla Väärää vastausta kuvaava lippu merkitään symbolilla Zero Vastausta kuvaava sijainti merkitään symbolilla Jos teet TiMillä pelkästään tehtäväkartat (siis et ratkaisukarttaa) riittää, kun sijoitat kartalle vain todelliset lippujen sijainnit symbolilla TiM käyttää lippuja kartan kiertokulman laskemiseen. Minimissään riittää, kun sijoittaa kartalle vain yhden lipun, joka määrää kartan kiertokulman (eli sijaitsee äärimmäisten lippujen keskivaiheilla)!!! Kiinnitä sijoittamasi liput ja yksi Zero-symboli rataan ASEMA_1 Rata näyttää nyt kuvan listan näköiseltä - ensimmäisenä lähtö L1 - sitten kuusi rastiympyrää sitten katselupiste 37 - sitten viisi lippusijaintia lopuksi nollarastin paikka 43

15 ASEMA_1 rastimääritteen sijoittaminen Sijoita seuraavaksi rastimääritteen vasen yläkulma symbolilla Sijoita määritealue rastien välittömään läheisyyteen, eikä haittaa vaikka määrite ajoittain peittää rastimerkintöjä Yksi rastimääriteruudukko palvelee kaikkia asemia!! Radan ASEMA_1 rastimääritetaulukko näyttää nyt tältä ja ratapiirros näin sotkuiselta Tallenna ratasuunnitelma Lähtö Rastiympyrät Katselupiste Liputus

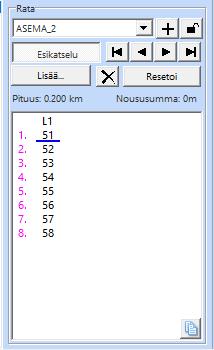

16 ASEMA_2 Asemalla ASEMA_2 on neljä lippua (A-D) ja kolme tehtävää - se sopii siis hyvin lasten radalle Sijoita kartalle ensin tämän aseman kolmen (3) tehtävän rastiympyrät ja tee rastimääritteet Sijoita sitten katselupisteen symboli ( ) Seuraavaksi sijoitetaan kartalle liput (4 kpl) Kiinnitä sijoittamasi elementit rataan ASEMA_2 Rata näyttää nyt kuvan listan näköiseltä - ensimmäisenä lähtö L1 - sitten kolme rastiympyrää sitten katselupiste 54 - sitten neljä lippusijaintia Maalia ei tarvita!!

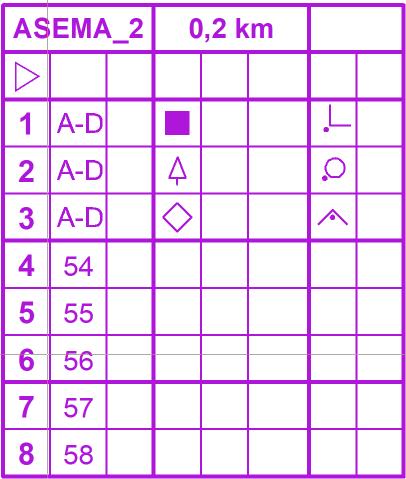

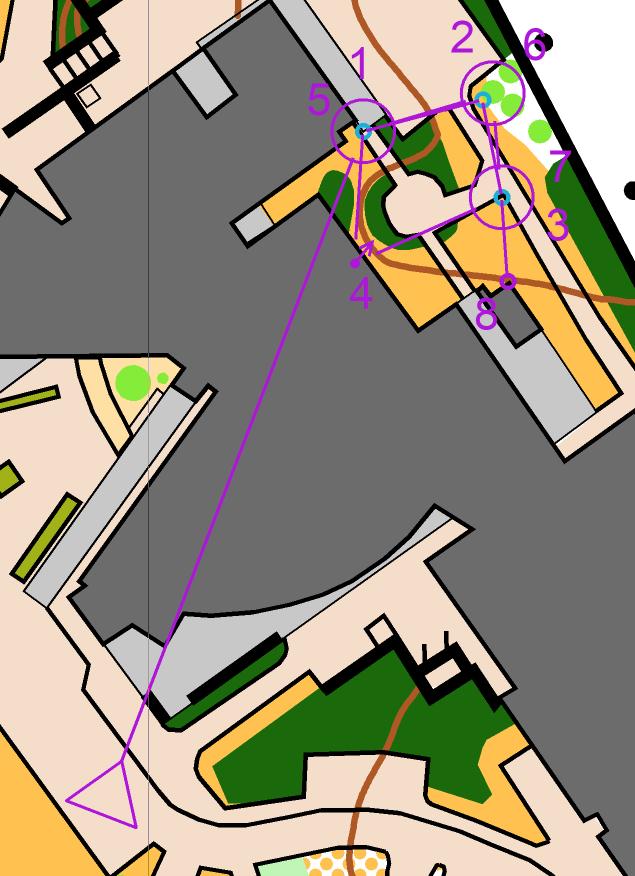

17 ASEMA_2 rastimääritteet Rastimääritteen paikkana käytämme ASEMA_1:lla määritettyä symbolia Radan ASEMA_2 rastimääritetaulukko näyttää nyt tältä ja ratapiirros vähemmän sotkuiselta Tallenna ratasuunnitelma

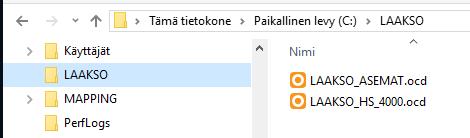

18 Tehtävien vienti TiMille Hakemistossa LAAKSO on nyt pohjakartta (LAAKSO_HS_4000.ocd) ja ratasuunnitelmakartta (LAAKSO_ASEMAT.ocd) Asemasuunnitelmat viedään TiMille kahdessa eri tiedostossa - kartta- ja rastigrafiikka muodossa.svg - rata- ja liputustiedot muodossa.xml Zoomaa karttaikkuna siten, että kaikki ratasuunnitelman elementit ovat ikkunan sisällä mukaan lukien rastimääriteruudukko Siis kaikki asemat kerralla! Onhan se aika sotku, mutta ei haittaa! Valitse SVG(Scalable Vector Graphics) Valitse Vie

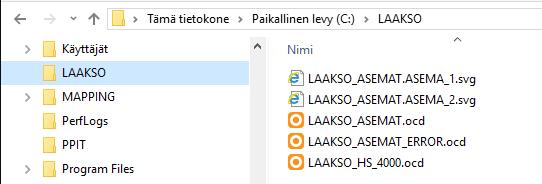

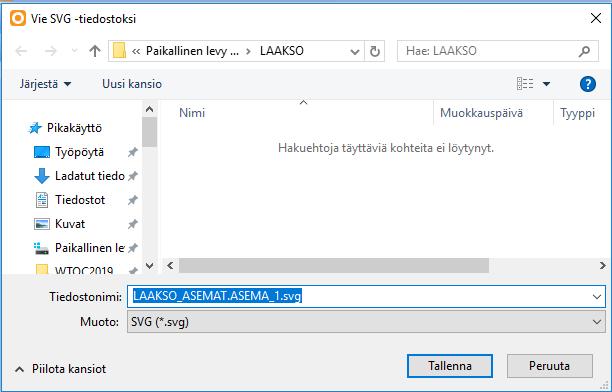

19 Tehtävien vienti TiMille (.svg) OCAD kysyy mitkä radat (meille asemat) viedään.svg tiedostoon Valitse Valitse kaikki Valitse OK Hyväksy ehdotettu nimeäminen tai muuta tarpeen mukaan Valitse Tallenna Työhakemiston sisältö on nyt kuvan mukainen

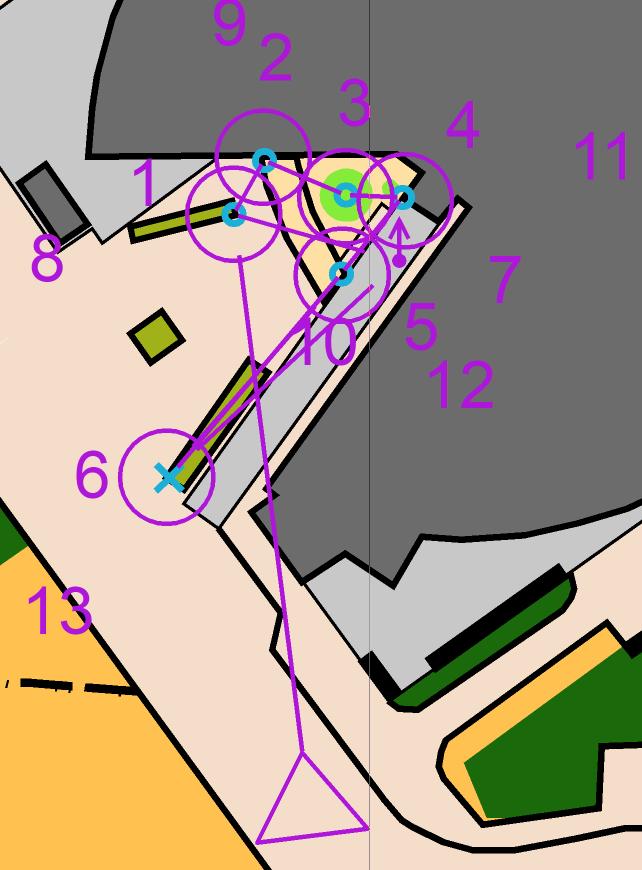

20 Tehtävien vienti TiMille (.svg) Tiedoston LAAKSO_ASEMAT.ASEMA_1.svg sisältö näyttää tältä, eli siellä on ratapiirros ja määriteruudukko asemalle ASEMA_1

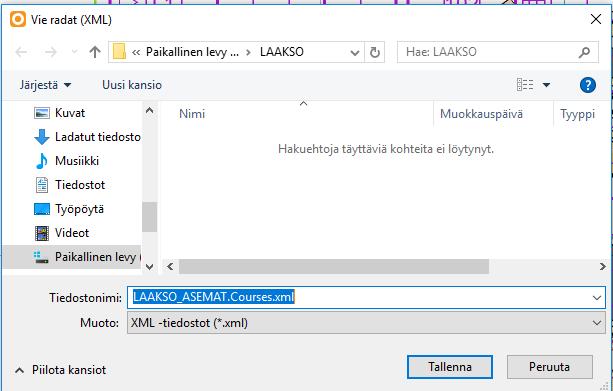

21 Tehtävien vienti TiMille (.xml) Valitse Ratasuunnittelu, sitten Vie ja Radat(XML, IOF Versio 2.0.3) Myös IOF versio 3 toimii, jolloin valitaan Radat(XML, IOF Versio 3.0) Hyväksy OCAD:n nimiehdotus LAAKSO_ASEMAT.Courses.xml Valitse Tallenna

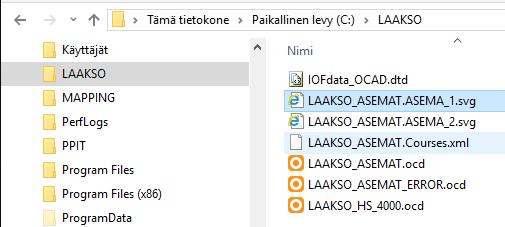

22 Tehtävien vienti TiMille (.xml) OCAD näyttää tiedoston sisällön. Sulje ikkuna X Työhakemistoon on ilmestynyt kaksi uutta tiedostoa - IOFdata_OCAD.dtd - LAAKSO_ASEMAT.Courses.xml OCAD osuus on nyt valmis ja siirrymme käyttämään TiM ohjelmaa!!!

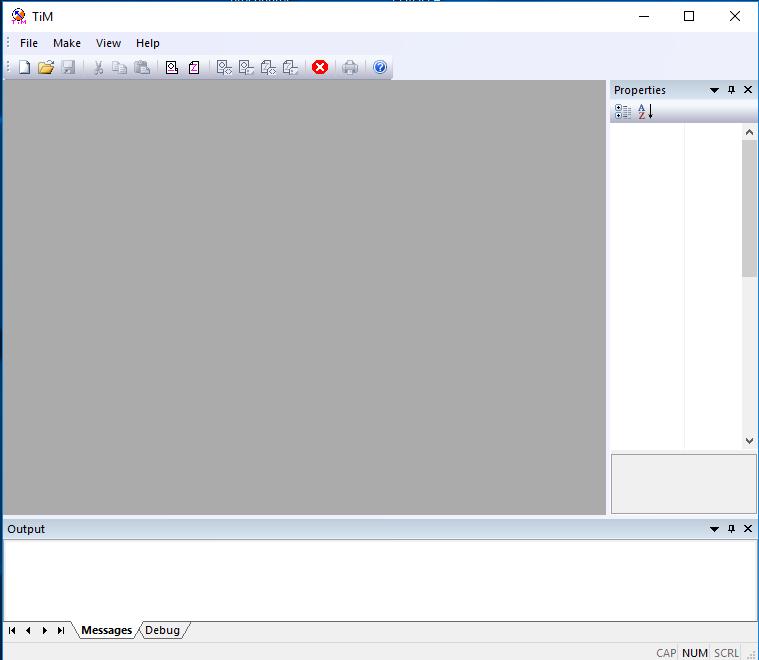

23 TiM ohjelman käyttö Käynnistä TiM (esim. luomasi pikakuvakkeen kautta) Aloita uusi projekti, valitse File ja New Selaa työhakemisto esille (tässä LAAKSO) ja valitse se sekä OK

24 TiM ohjelman käyttö TiM tarkastaa työhakemiston sisällön ja löytää kaksi asemaamme TiM näyttää hahmotelman aseman kansilehdestä Kansilehti on vain layout kuva, eikä sisällä minkään aseman eksaktia dataa!!! TiM ikkunan oikeassa laidassa on Properties ikkuna. Jos kaikilla asemilla on Event lohkon määrittämät määrät Tehtäviä (Tasks) ja Lippuja (Flags), voit edetä suoraan karttojen tuottamiseen Määritä Zero parametrin arvoksi No, jos teet PreO radan aikarasteja. Tallöin karttoihin ei tule Z vaihtoehtoa Jos asemat poikkeavat toisistaan, niiden lippu ja tehtävämäärä on asetettava erikseen kuvan (alla) mukaisesti

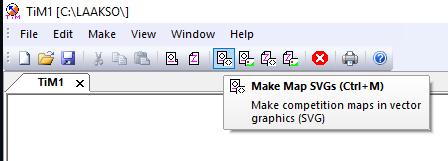

25 TiM ohjelman käyttö Seuraavaksi tehdään asemien kartat Valitse Make Map SVGs (Ctrl+M) TiM kysyy mitä tehdään. Valitse All Stations, All tasks ja OK TiM ilmoittaa SVG files creation completed. Valitse OK

26 TiM ohjelman käyttö Työhakemistossa on nyt valmiit asemakartat seuraavasti: - map-1.0.svg aseman 1 kansilehti - map-1.1.svg aseman 1 tehtäväkartta 1 - map-1.2.svg aseman 1 tehtäväkartta 2 - map-1.3.svg aseman 1 tehtäväkartta 3 - map-1.4.svg aseman 1 tehtäväkartta 4 - map-1.5.svg aseman 1 tehtäväkartta 5 - map-1.6.svg aseman 1 tehtäväkartta 6 - map-2.0.svg aseman 2 kansilehti - map-2.1.svg aseman 2 tehtäväkartta 1 - map-2.2.svg aseman 2 tehtäväkartta 2 - map-2.3.svg aseman 2 tehtäväkartta 3 - prn svg aseman 1 kansilehti ja tehtäväkartta 1 samalla A4 arkilla - prn svg aseman 1 tehtäväkartta 2 ja 3 samalla A4 arkilla - prn svg aseman 1 tehtäväkartta 4 ja 5 samalla A4 arkilla - prn-1.6 aseman 1 tehtäväkartta 6 A4 arkilla - prn svg aseman 2 kansilehti ja tehtäväkartta 1 samalla A4 arkilla - prn svg aseman 2 tehtäväkartta 2 ja 3 samalla A4 arkilla - loput ovat TiMin konfiguroinririedostoja Tarkastele SVG tiedostoja. Ne avautuvat selaimeen, josta tulostaa ne laminointia varten. Tehtäväkartat voidaan muuntaa PNG tai PDF tiedostoiksi, jolloin tulostuslaatu on parempi. PNG ja PDF tulostuksesta tarkemmin tämän ohjeen lopussa.

27 Tässä aseman kaksi (2) tehtäväkartat TiM ohjelman tulosteet

28 TiM ohjelman sulkeminen Tallenna projektisi valitsemalla Save ikoni Hyväksy TiM1.cfg tiedoston tallentaminen työhakemistoon valitsemalla Tallenna Sulje TiM valitsemalla File ja Exit

29 TiM1.cfg tiedoston sisältö TiM1.cfg tiedosto sisältää TiMin Properties valikoissa määritellyt asemien parametrit. Kun palaat tallennettuun projektiin, avaa projekti Open valinnalla

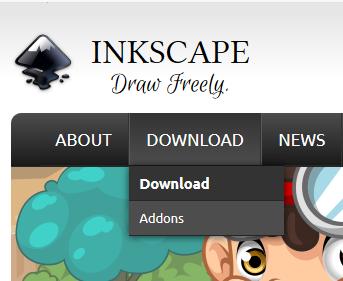

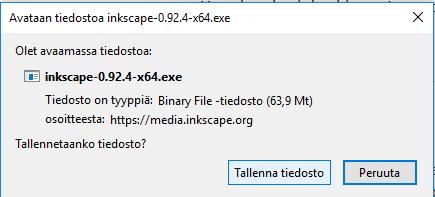

30 Tehtäväkartat PDF tai PNG muodossa TiM osa tulostaa tehtäväkartat myös PDF ja PNG formaattiin, jolloin saadaan parempilaatuinen tuloste laminointia varten Tämä edellyttää Inkscape ohjelman asentamista tietokoneellesi. Asennus tapahtuu seuraavasti: Lataa inkscape ohjelma osoitteesta Valitse Download ja edelleen Download Valitse Windows versio Valitse edelleen 64-bit versio Valitse asennuspaketin tyypiksi Installer in.exe format (myös Windows Installer Package toimii) Tallenna latautuva tiedosto valitsemalla Tallenna tiedosto Yleensä tallennettu tiedosto löytyy Windowsin Ladatut tiedostot hakemistosta

31 Käynnistä inkscape x64.exe ohjelma Inkscapen asentaminen Seuraa asennusohjelman ohjeita ja Inkscape asentuu helposti käyttökuntoon. TiM on esikonfiguroitu käyttämään Inkscapea

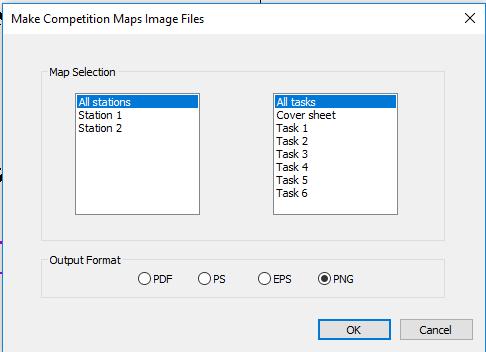

32 Valitse Make map Images TiM:ssa Valitse mitkä asemat ja tehtävät muunnetaan PDF ja PNG tulostus TiM:stä Valitse haluamasi formaatti (PDF, PS, EPS tai PNG) Näistä PNG ja PDF ovat käyttökelpoisimmat (tässä valittiin PNG) TiM aloittaa PNG tiedostojen generoinnin ja se kestää 5-10 sekuntia per tehtäväkartta (riippuen laitteesta) Tim ilmoittaa Image files creation comleted, kun tehtäväkartat ovat valitussa formaatissa Työhakemistossa on nyt jokaista SVG sivua vastaav PNG tiedosto, jonka voi tulostaa Windowsin ominaisuuksilla

33 Tässä aseman kaksi tulostussivut A4 kokoisina PDF ja PNG tulostus TiM:stä

34 Kouluttaja Ari Tertsunen
