1 heatersteam erittäin tarkka ja luotettava vastustoiminen kostutin 2017

2 Vastusperiaatteella toimiva kostutin Luotettava ja tarkka laitesarja toimii korkean teknologian sovelluksissa. Erittäin hyvä höyryn säätötarkkuus ja sopii kaikille veden laaduille. Vastustoiminen kostutin on ideaali ratkaisu, kun vaatimukset ovat seuraavat: höyryntarve; erittäin tarkka kosteudensäätö vaatimus; ratkaisu joka on riippumaton veden laadusta; jatkuva käyttö. Höyrykostutus on suositeltava tekniikka, hygienian ollessa tärkeää kostutuskohteessa. Tyypillisiä kohteita ovat tutkimuslaboratoriot tai maatalous- ja elintarviketeollisuus. Höyry on täysin puhdas, aseptinen tuote, joka ei kuljeta kiinteitä partikkeleita mukanaan ja käytettävää vettä ei tarvitse käsitellä. Sovelluksissa, joissa syöttöveden tarve on jatkuvaa tai pehmennetty vesi on käytössä, on vastustoiminen kostutin paras ratkaisu. Osa isotermisistä kostuttimista, kuten elektrodiperiaatteella toimivat, ovat riippuvaisia veden laadusta. Vastustoimisia kostuttimia voidaan käyttää myös demineralisoidun (RO) veden kanssa, (elektroditoimisia ei voi) joka vähentää huollon tarvetta merkittävästi. Tekniset rajat tulevat myös vastaan suhteellisen kosteuden tarkassa säädössä, joka tukee vastustoimisen kostuttimen valintaa.

3 CAREL ratkaisut Ratkaisuja veden käsittelystä höyrynjakojärjestelmiin, jotka on luotu markkinoiden kehittyneimmille höyrykostuttimille. Kehittyvä teknologia Carel heatersteam höyrykostuttimet kehittyvät jatkuvasti markkinoiden vaatimusten mukaan. HeaterSteam kostutinmallisto on erittäin tarkkasäätöinen. Saatavilla olevat laitekoot ovat 2 80 kg/h. Tuotesarja on uudistettu kokonaisuudessaan komponenteista lähtien, aina uuteen elektroniseen säätimeen saakka. Elektroninen säädin on korvattu uudella c.pco sovelluksella, jossa on graafinen näyttö. Uusi käyttöjärjestelmä tekee heatersteam kostuttimesta entistä luotettavamman ja monipuolisemman käyttää. Se on helposti liitettävissä VAKohjausviestin perään. Höyrynjako heatersteam kostuttimen höyry voidaan jakaa joko kanavan kautta rst-höyrynjakotukeilla tai suoraan huonetilaan paikallispuhallinyksiköllä. Kohteissa, joissa höyryn sekoitusmatka on kriittinen, voidaan käyttää ultimatesam-monitukkijärjestelmää. Se takaa lyhyellä matkalla, vähäisellä kondensoitumisella, nopean höyryn absorpoitumisen. Höyrysaunasovelluksissa voidaan käyttää seinään asennettavaa höyrysuutinta höyrynjakoon. ultimatesam Höyrysuuttimet Paikallispuhallinyksikkö Höyrynjakotukki Vedenkäsittely järjestelmä Käsitellyn veden käyttö, vastustoimisilla kostuttimilla, vähentää laitteen huollon tarvetta. Kostutinlaitevalmistaja, CAREL, suosittelee vedenkäsittelyä käänteisosmoosiperiaatteella. Miksi käyttää puhdistettua vettä? vähentää huollon tarvetta, koska kalkki poistetaan vedestä jolloin se ei pinnoita sylinterin seinämiä ja vastuksia; taataan maksimaalinen hygienia, joka voidaan varmistaa UV-lampulla; laitteisto on helppo liittää järjestelmään

4 heatersteam mallisto heatersteam on uudistettu kokonaisuutena, yksilöllisellä laitteistolla ja ohjelmatoiminnoilla. Kostutinta on saatavana kahtena versiona: prosessi ja titaani. heatersteam prosessi Vastustoiminen höyrykostutin mallisto, on modulaarinen ja joustava ratkaisu moneen perustarpeeseen. Monipuolinen ja luotettava Erittäin sopiva kostutin kohteisiin, joissa vaaditaan sekä luotettavuutta, että joustavaa toimintaa. Incoloy 825 metalliseoksesta valmistetut vastuselementit toimivat myös vaativissa olosuhteissa, joissa veden laatu on vaihtelevaa. Kokonaisvaltainen suoja ylikuumenemista vastaan (markkinoilla ainutlaatuinen) sekä patentoitu vaahtoamisen esto järjestelmä takaavat toiminnan luotettavuuden. Moduloiva, rajoittava kosteusanturi ehkäisee kondenssi muodostumista ilman äkillistä häiriötä höyryn tuotannossa. heatersteam titaani heatersteam titaani, on ainoa kostutin titaanipinnoitteisilla vastuksilla, se edustaa kostutuksen terävintä huippua. Kriittiset biokemian toiminnot Titaanin luotettavuus, yhdistettynä ylikuumenemisen suojaukseen (markkinoilla ainutlaatuinen), tekee heatersteam titaanista luonnollisen valinnan sovelluksiin, joissa toiminnan jatkuvuus on välttämätöntä. Laite toimii, kaiken tyyppisillä, käsitellyillä vesillä, jopa erittäin agressiivisellä vedellä, jonka sähkönjohtavuus on alle 1 μs/ cm ja pehmennetyllä vedellä aina 0 fh saakka: titaaniset vastuselementit ovat täysin vastustuskykyisiä syöpymiselle. ±1% Tarkkuudella, lähellä suhteellisen kosteuden asetuspistettä Lääketeollisuudessa on usein käytössä ultra puhdasta vettä, jolle saattaa olla ominaista, että se on liian aggressiivista tavanomaisille kostuttimille. Lisäksi erityinen master/ orja Kestävyys toiminto huolehtii höyryntuoton päällekkäisyydestä ja kierrosta, jopa huollon aikana. heatersteam toiminnot Toiminto Prosessi Titaani Vastusten sisäinen lämpösuoja Incoloy 825 Titaani Lämpöisku Master/orja toiminto Peilaus Kestävyys Päällekkäisyys ja kierto Langattomat säätimet Verkkopalvelin BACnet, Modbus ja CAREL protokollat USB portti tera valmius Esilämmitystoiminto Lämpöeristetty sylinteri Kalkinkeräin Start-up, käynnistys avustaja Höyrystysjakso ennen laimennustyhjennystä Todistus

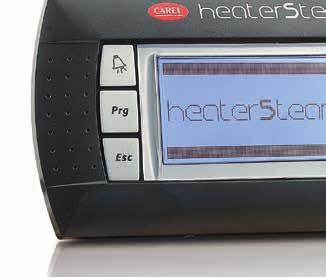

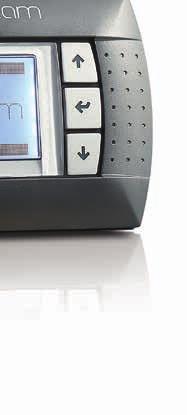

5 Toimintaperiaate Lämpö siirretään veteen upotettujen vastusten välityksellä. Puolijohdereleitä ohjataan PWM järjestelmän avulla, jossa on sisäänrakennettu kosteuden ja lämpötilan ohjaus. Vastusten lämmönsäätö tapahtuu portaattomasti vedessä, jolloin höyryvirran määrää voidaan ohjata erittäin tarkasti. Vastuselementit on valmistettu joko titaanista tai Incoloy 825 metalliseoksesta, materiaalit ovat vastustuskykyisiä syöpymiselle. Vastusten erityispiirteenä on sisäänrakennettu PTC vastus joka suojaa ylikuumenemiselta, jolloin luotettavuus paranee. Erityisominaisuuksista johtuen heatersteam on riippumaton veden laadusta ja sen höyryvirran säätötarkkuus on erittäin korkea, asetuspiste on ±1% RH. CAREL c.phc ohjausyksikkö heatersteam kostuttimen c.phc elektroninen ohjausyksikkö on CAREL:n suunnittelema ja kehittämä. Se on helppo käyttöinen ja erinomainen suorituskyvyltään. heatersteam jaetaan kahteen laiteryhmään, joita käytetään erityyppisissä sovelluksissa. Tietyt ominaisuudet toistuvat molemmissa sarjoissa, kuten: Käynnistystoiminto Ohjeistettu, yksinkertainen ja nopea käyttöönottoparametrien asettelu. AFS (Vaahtoamattomuus toiminto) Automaattinen vaahdon hallinta, joka ehkäisee pisaroiden siirtymistä ilmaan. Säädettävä rajoittava kosteussäädin Vältetään kondenssiveden muodostuminen kanavaan/ivkojeeseen. Lämpöisku Lämpövastusten jaksottainen kalkin puhdistus. Ohjaus Vakiolaite sisältää Modbus, BACnet ja CAREL kommunikaatio protokollat. Saatavana on VAK sarjaportti, sekä Modbus, BACnet Ethernet portissa. Esilämmitys Se pitää veden kuumana sylinterissä, asetellussa lämpötilassa, kun tarvitaan pikaisesti höyryvirtaa kohteeseen. tera valmius Toiminto voidaan ottaa käyttöön Ethernet liitännän, kauko-ohjauksen ja laitteen ohjauksen kautta. Ohjaus Portaaton säätö (puolijohdereleellä) 0 100% Sisäänrak.ohjaus (ei sis. kosteussäädintä) rh% tai lämpötila Ulkoinen säätöviesti Rajoittava säädin saatavilla Kauko-ohjaus ON/OFF Hälytysrele Ohjausviesti (kosteussäädin tai ulkoinen ohjaus) 0 10 V; 0 1 V; 2 10 V; 0 20 ma; 4 20 ma Aakkosnumeerinen näyttö RS485 käyttöliittymä vakiona

6 heatersteam prosessi Laitesarja on tarkoitettu sovelluksiin, joissa luotettavuus ja toiminnan joustavuus ovat merkittäviä tekijöitä, veden laadun vaihdellessa. Incoloy 825 vastukset; nopea asennus käyttäen ohjattua tietoteknistä avustajaa; automaattinen lämpöisku; Modbus ja BACnet protokollat VAK- ja Ethernet porteissa; USB portti; tera valmius; esilämmitys nopealle höyryntuotolle. Lisää toimintoja Tietotekninen avustaja tekee asennuksesta helpon ja nopean. Se opastaa käyttäjän askel askeleelta läpi käyttöönotto parametrien käynnistys vaiheeseen. Ohjatut- lämpöisku jaksot toteutetaan turvallisesti c.phc ohjausyksikön avulla, se vähentää huollon tarvetta ja helpottaa laitteen puhdistusta. Sisäänrakennettu USB portti Sisäänrakennettu USB portti on saatavana koko heatersteam sarjalle, sen avulla päästään seuraaviin toimintoihin käsiksi: tallentaa data ja hälytys login USB tikulle; kopioi/liitä- toiminto, jonka avulla parametritiedot voidaan siirtää toiselle laitteelle; ohjelmistopäivitykset kentällä. Incoloy 825 Mukautuva ratkaisu Master/orja peili -toiminnon avulla voidaan laajentaa kostutuskapasiteettia helposti. Peili - toiminto sallii yhden heatersteam prosessi laitteen ohjata, portaattomalla ohjausviestillä, 19 muuta kostutinta, laajentaen järjestelmä aina 1600 kg/h kokonaisuudeksi. Joustavuus heatersteam prosessi mukautuu toimintaan, vaikka veden laatua ei tarkkailla tai se vaihtelee jatkuvasti. Moduuleista koostuva Käyttämällä peili toimintoa, kostututinjärjestelmän tuottoa voidaan laajentaa aina 1600 kg/h saakka. Yksinkertainen huolto Lämpöisku poistaa kalkkijäämät vastuselementtien pinnoilta, joka vähentää huollon tarvetta.

7 heatersteam titaani Malliston keulakuva: erittäin suuri tarkkuus, jatkuva portaaton kosteudensäätö sekä ennen kokematon luotettavuus. heatersteam titaanin erityis toiminnot: titaanivastukset; sisäänrakennettu verkkopalvelin; master/orja kestävyys toiminto päällekkäisyydelle ja kierrolle; langaton tunnistimen lukuominaisuus; Kevlar kalkinkeräinkori; lämpöeristetty sylinteri. Tarkka ja täsmällinen heatersteam titaani on vastaus tarkkaan suhteellisen kosteuden säätöön. Käytettäessä demineralisoitua vettä, CAREL vastustoimisella kostuttimella voidaan päästä ± 1% tarkkuuteen kosteuden säädössä. Kostutuksen säätöalue on 0 100% höyryntuotosta ja veden esilämmitystoiminto heatersteam kostuttimessa, antaa mahdollisuuden vastata kosteudenpyyntiin välittömästi. Täydellinen kombinaatio Modbus ja BACnet kommunikaatio protokollat kuuluvat laitteen vakiotoimitukseen sekä VAK että Ethernet sarjaporteilla, ilman lisäkortteja. CAREL kommunikaatio protokolla on saatavana VAK porttiin. Verkkopalvelin Sisäänrakennettu verkkopalvelin antaa mahdollisuuden muuttaa ja ohjata kostutusjärjestelmää PC:ltä käsin tai tabletilta, joka on liitetty paikalliseen verkkoon, käyttämällä yksinkertaista verkkoselainta. Luotettavuus Kierto ja päällekkäisyystoiminnot takaavat tuoton jatkuvuuden myös huollon aikana. Tarkkuus ±1% RH tarkkuus lähellä asetusarvoa portaattoman säädön alueella 0 100%. Liitettävyys Voidaan monitoroida paikallisen verkkopalvelimen kautta. Modbus ja BACnet protokollat sallivat heatersteam liittämisen erilaisiin järjestelmiin.

8 heatersteam prosessi - sovellukset Ihanteellinen kosteuden säätö monipuolisiin asennuksiin Maatalous & elintarviketeollisuus (prosessit ja säilöntä) Elintarvikkeen painoon ja laatuun vaikuttaa ilman suhteellinen kosteus. Kostutus asennetaan usein uuniin parantamaan keiton ja leivonnan prosessia, tai vaihtoehtoisesti parantamaan ruoka-aineiden laatua ja säilyvyyttä, sekä painoa ja ulkonäköä. Höyryn avulla estetään ilman negatiiviset vaikutukset kovapintaisiin elintarvikkeisiin. heatersteam prosessi Paikallispuhallinyksikkö Tuotannon prosessit (puu, paperi ja paino) Hygroskooppisten materiaalien tuotanto, kuten paperi ja puu, vaativat suhteellisen kosteuden säätöä koko prosessin ajan. HeaterSteam prosessi soveltuu kaikkiin asennuksiin, joissa peili toiminto tuo etua, kun kostutustarve on suuri. heatersteam prosessi Lämpötila & kosteus säädin Höyrynjakotukki

9 Terveys ja mukavuus (laivat ja asunnot sekä julkiset tilat ja koulut) Henkilökunnan viihtyisyys ja käyttöveden laatu, voivat vaihdella eri tilanteissa. Laivakäytössä laatu vaihtelee suurestikin, mutta heatersteam Prosessille tämä ei ole ongelma. Höyrysuuttimet Aktiivinen lämpötila & kosteus säädin heatersteam prosessi

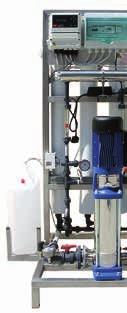

10 heatersteam titaani - sovellukset Ei rajoituksia: heatersteam titaani on luonnollisin ratkaisu vaativimpiin sovelluksiin Sairaalat (vuodeosastot ja leikkaussalit) Höyrykostutus takaa hygienian ja huollon tarpeen vähentymisen taajuuden, yksinkertaisuuden ja keston osalta näiden asioiden lisäksi huolto voidaan suunnitella ennakkoon. ultimatesam heatersteam titaani Veden käsittely järjestelmä Museot ja kirjastot Taideteokset, jotka on valmistettu hygroskooppisesta materiaalista, kuten puu ja paperi, vaatii vakioolosuhteet lämpötilan ja suhteellisen kosteuden osalta. Näiden arvojen heilahtelut voivat olla merkittäviä päivän aikana, ne voivat johtua säästä tai vierailijoiden määrästä. Kostutusjärjestelmän on toimittava ympäri vuorokauden. heatersteam titaani Paikallispuhallinyksikkö Langaton säädin

11 Puhdastilat ja tutkimuslaboratoriot Tarkkuuden, luotettavuuden ja huollon jatkumo ovat tärkeimpiä kriteereitä puhdastilassa, missä kosteuden häiriöt voivat vaarantaa prosessin. Hygienia taataan heatersteam titaanin tuottamalla höyryllä, joka on aseptinen tuote. Verkkopalvelin heatersteam titaani Ilman laadun säätimet

12 Tekniset tiedot Erittely UR002 UR004 UR006 UR010 UR013 UR020 UR027 UR040 UR053 UR060 UR080 Yleistä Nimellinen höyryntuotto (kg/h) Sähköteho (kw) 2 3,3 4,7 7, , , ,7 60 Virta-arvo (A) Sulake koko / vaihe (A) Tehon syöttö (muut jännitteet tilauksesta) 230 Vac -15/+10%, 50/60 Hz yksi-vaihe 400 Vac -15/+10%, 50/60 Hz trifase 8, , ,3 25 3x10,7 16 3x14,4 20 3x x28,9 50 3x x57,7 80 3x66 80 Höyryliitos (mm) Ø 30 Ø 40 2x Ø 40 Höyrynpaine (Pa) Vastusten lkm Toimintaolosuhteet 1T40 C, 10 to 60% RH non-condensing Varastointiolosuhteet -10T70 C, 5 to 95% RH. non-condensing Kotelointiluokka IP20 Veden täyttö Liitännät (mm) ¾ G uros Lämpötilarajat ( C) 1T40 Painerajat (MPa bar) 0,1 to 0,8 1 to 8 Jatkuva virtaama (l/m) 1, Kokonaiskovuus ( fh) 5 40 Sähkönjohtavuus rajat (µs/cm) Veden viemäröinti Liitännät Ø 40 Ø 50 Lämpötila ( C) <100 Instant flow-rate (l/m) 9 22,5 3x86,6 125 Tuotekoodi malli; 0 = prosessi 1 = titaani Mitat (mm) & painot (kg) U R _ H 0 3 C Nimellinen höyryntuotto: 002= 2 kg/h 004= 4 kg/h 006= 6 kg/h 010= 10 kg/h 013= 13 kg/h 020= 20 kg/h 027= 27 kg/h 040= 40 kg/h 053= 53 kg/h 060= 60 kg/h 080= 80 kg/h Jännite syöttö: D= 230 Vac 1~ U= 208 Vac 1~ L= 400 Vac 3~ W= 208 Vac 3~ K= 230 Vac 3~ M= 460 Vac 3~ N= 575 Vac 3~ NB: Huom! kaikkia yhdistelmiä ei ole saatavilla A B Malli AxBxC paino UR x275x UR x445x UR x445x888 87

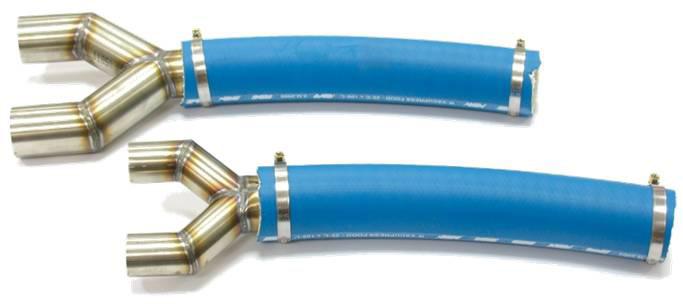

13 YLEISPIIRROS tilasovellukset kanavasovellukset höyrysaunasovellukset VSDU0A0002 & VRDXL0000: huonejakoyksikkö VSDBAS0001: etä-tuki mallille VSDU0A* DP*: höyrynjakotukki (tulo Ø 22 mm, Ø 30 mm, Ø 40 mm) SDP*: muovisuutin 15 kg/h höyryntuottoon asti Y -liitin Anturit kondenssiveden tyhjennys höyrynjako DPW*: lämpötila- ja kosteusanturi julkisiin tiloihin DPP*: lämpötila- ja kosteusanturi teollisuusympäristöihin ASET*: lämpötila- ja kosteusanturi höyrysaunoihin veden tyhjennys syöttövesi sähköliitäntä DPD*: lämpötila- ja kosteusanturi kanavaan

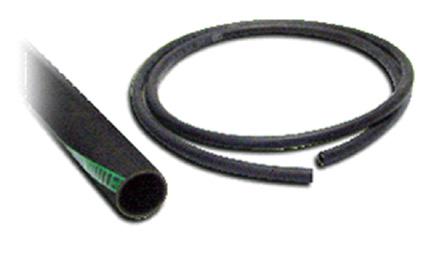

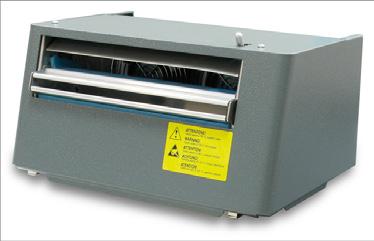

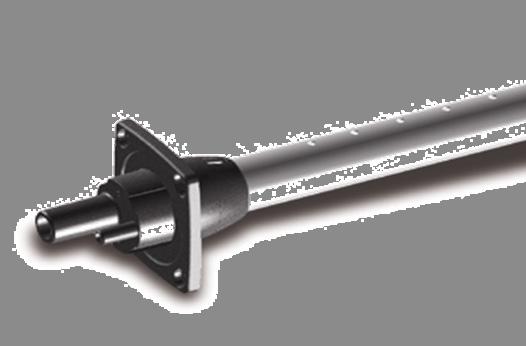

14 Lisävarusteet Oheiset lisävarusteet on saatavana seuraaville kostuttimille: humisteam, compactsteam ja heatersteam. Lisävarusteiden avulla Carel-höyrykostuttimia voidaan käyttää lähes kaikissa kostutustarpeissa. Lähtökohtaisesti on haluttu taata kostuttimien optimaalinen toiminta. On pyritty yksinkertaiseen asennukseen höyrynjaon, toiminnan ja ohjauksen kannalta, jotta kaikkien käyttäjien, asentajien, huoltohenkilökunnan ja loppukäyttäjän, on helppo toimia laitteen parissa. Höyrynjakotukki kanavaan (DP***D**R*) Höyrynjakotukkeja on laaja valikoima. Tukit valmistetaan ruostumattomasta teräksestä ja kiinnityslaipat Ryton muovista. Materiaali koostuu erityisistä mekaanisista aineosista, joilla on erittäin hyvä lämmönsietokyky. Jakotukki voidaan asentaa kiinnityskannakkeella seinämään, jolla taataan oikea asento, jotta kondenssivesi valuu viemäriin. UE CH UE CH UR Höyrysuutin (SDPOEM00**) Höyrysuuttimet on tarkoitettu pienten kanavien ja höyrysaunojen höyrynjakoon. (SDPOEM0012 on malleille kg/h ja SDPO- EM0022 on malleille kg/h sekä tilaustuotteena SDPOEM0000 laitekoon mukaan). UR Huonejakoyksikkö Höyrynpuhallus huonetilaan tehdään huonejakoyksiköllä VSDU0A0002. Suurin kostutin johon se voidaan asentaa on 18 kg/h. Huonejakoyksikkö voidaan asentaa joko suoraan laitteen päälle tai höyryletkuliitännällä etäyhteyteen laitteesta. Etäasennuksessa on huonejakoyksikkö kiinnitettävä seinäasennuskannakkeella (VSDBAS0001) seinälle. Huonejakoyksikkö on ON/OFF-toiminen ja se käynnistyy höyryntuoton yhteydessä lämpötilatunnistimen vaikutuksesta. Höyryntuoton loppuessa, puhallin jatkaa toimintaa jonkun aikaa, jotta jäljellä oleva höyry ei kondensoidu laitteen pinnoille. UE CH Täyttöletkut FWHDCV0000: vesiletku-sarja FWH : letku L=1,5 m FWH : letku L= 3 m 9997*ACA: suora ja 90 kulmalla pikaliitin APN: letku, sisähalkaisija 6 mm ja ulkohalkaisija 8 mm. UR FWHDCV0000-letkusarja sisältää FWH letkun ja kaksois-takaiskuventtiilin. Sarja on suunniteltu standardien mukaisesti tilanteeseen, jossa takaisinvirtaus höyrykostuttimelta on estettävä. Täyttöventtiili on alttiina rikkoutumiselle, jos liitos tehdään suoraan metallisesta runkoputkesta. Tämä voidaan estää käyttämällä letkua, jossa on muoviset liittimet (FWH3***000). FWH3***000 letkua on saatavana kahta pituutta: 1,5 m ja 3 m kahdella ¾ naarasliittimellä (GAS) joka sisältää suora- ja kulmaliittimen. Vaihtoehtoisesti voidaan käyttää suora- tai kulmaliitintä (999572*ACA), joka kiinnitetään vedensyötön magneettiventtiiliin, johon D6 mm syöttöletku ( APN) kiristetään mutterilla. Ruostumattomia jakotukkeja on saatavana kolmea eri kokoa (35, 45 ja 60 mm), jotka liitetään Carel-kostuttimien höyryletkuihin. Letkut ovat halkaisijaltaan 22, 30 ja 40 mm. Höyrynjako on tasainen koko jakotukin pituudelta, jolloin absorptioetäisyys saadaan minimoitua. Sovittimet ja liittimet (UEKY******) Seuraavalla sivulla on taulukko jakotukeista, joita suositellaan käytettävän eri höyrykostutinmalleille. Ahtaissa kanavissa joudutaan käyttämään useaa höyrynjakotukkia absorptiomatkan lyhentämiseksi, joten jakotukit on haaroitettava. Tähän käyttöön on saatavana ruostumattomasta teräksestä valmistettu Y-haara sovite. Y-haaroja valmistetaan kahta eri kokoa. Haaran sisääntuloputken koko on D40 mm, jolloin siitä lähtee kaksi D30 mm uloslähtöä (UEKY000000). Toinen Y-haaramallin sisääntuloputki on D40 mm ja uloslähdöt ovat myös D40 mm (UEKY40X400). VRDXL00000 huonejakoyksikkö on suunniteltu yli 18 kg/h tuottaville höyrykostuttimille, ne toimitetaan 230 Vac jännitteellä. Huonejakoyksikkö (VRDXL00000) on suunniteltu etäasennukseen höyrykostuttimelta ja niille tuodaan kaksi höyryletkua (D30 mm). Molemmista höyrynjakoyksiköistä kondensoituva vesi johdetaan pois D7 mm letkulla. UE CH UR Kondenssivesiletkut Kondenssivedenpoistoletkut APG: D7 mm letku, AXX: D10 mm letku Vedenpoistoletku sylinteristä viemäriin APG: D40 mm letku (pituus 1m) Höyrypuhaltimien kondenssivedenpoistoon käytetään D7 mm letkua ja DP******RO/RU-sarjojen höyrynjakotukkien kondenssivedenpoistoon D10 mm letkua. Sylinteristä viemäriin johdettavaan veteen voidaan kaikilla isotermisillä kostuttimilla käyttä samaa D 40 mm:n poistoletkua, joka kestää 100 C vettä. UE CH UR Höyryletku Höyryletku ( AXX AXX AXX ) on teräspunosvahvistettua letkua, joka sopii sylinterien lähdöille 22/30/40 mm (ulkohalkaisijat 32/41/52 mm). Höyryletkut on valmistettu kumista, joka kestää 105 C:een lämpötiloja jatkuvassa käytössä. Letku soveltuu käytettäväksi myös elintarviketeollisuudessa, missä hajuja ei saa syntyä ympäristöön. Kumiin valettu teräspunos on joustava ja vahva rakenne. Se estää letkun taipumisen siten, ettei höyrynvirtaus kanavaan estyisi. 8

15 Jakotukkien mitoitustaulukko Jakotukit erikoissovellukset* DP035D22R0 DP045D22R0 DP060D22R0 DP085D22R0 DP035D30R0 DP045D30R0 DP060D30R0 DP085D30R0 DP105D30R0 DP125D30R0 DP165D30R0 DP085D40R0 DP105D40R0 DP125D40R0 DP165D40R0 DP205D40R0 DP030D22RU DP030D30RU DP045D30RU DP060D30RU DP060D40RU letkun Ø (C) sisä (mm) jakotukin Ø (B) (mm) pituus (A) CH001-CH UE UE UE UE UE UE UE UE UE025 (2) (2) (2) (2) 1 1 (2) 1 UE035 (2) (2) (2) (2) (2) UE045 (2) (2) UE065 (4) UE090 (4) (4) UE UR UR UR UR UR UR020 (2) (2) (2) (2) (2) (2) (2) 1 UR027 (2) (2) (2) (2) (2) (2) 1 UR040 (2) UR053 (4) UR060 (4) UR080 (4) (4) Huom: suluissa oleva määrä vaatii haaraliitoksen. *ei suositella käytettäväksi vakioasennuksissa

16

17

18 heatersteam toimintakaavio Pidätämme oikeudet muutoksiin emmekä vastaa mahdollisista painovirheistä FI
