Rakennussuunnitelmista, piirustuksista, merkinnöistä... Hannu Hirsi

Koko: px
Aloita esitys sivulta:

Download "Rakennussuunnitelmista, piirustuksista, merkinnöistä... Hannu Hirsi"

Transkriptio

1 Rakennussuunnitelmista, piirustuksista, merkinnöistä... Hannu Hirsi

2 Sisältö: Viestijärjestelmistä. Suunnittelun vaiheet. Rakennuksen pääpiirustukset. Pinta-alat ja tilavuudet.

3 MRL, rakennuksen olennaiset tekniset vaatimukset: Rakennus on suunniteltava ja rakennettava siten, että sen olennaiset tekniset vaatimukset täytetään ja voidaan tavanomaisella kunnossapidolla säilyttää rakennuksen suunnitellun eliniän ajan: Rakenteiden lujuus ja vakaus. Paloturvallisuus. Hygienia, terveys ja ympäristö. Käyttöturvallisuus. Meluntorjunta. Energiatalous ja lämmöneristys. Suunniteltaessa on otettava huomioon rakennuksen käytön aikaiset ympäristövaikutukset, rakennuksen on oltava ekologisilta ominaisuuksiltaan kestävä.

4 Rakentamisen metafoora: Teollisessa tuotantotoiminnassa on tavoitteena muuttaa lähes arvottomat raaka-aineet arvokkaiksi yhdistelmiksi - rakennustuotteiksi. Syntyy arvoketjuja ja jalostusarvoa. Rakentamisessa on kyse raaka-aineiden ja T I E D O N siirrosta. Fyysisten kappaleiden siirtoa - työketjut ja tuotantojärjestelmät. Logistinen näkökulma - siirtoketjut ja logistiset järjestelmät. Tiedotus näkökulma - viestiketjut ja viestintäjärjestelmät (Niiniluoto 1996) Kohina Lähettäjä Koodaaja / Dekoodaaja Kanava Koodaaja / Dekoodaaja Vastaanottaja Rakentaminen ei onnistu ilman tehokasta, toimivaa viestintää osapuolten välillä!

5 Viestijärjestelmät, häiriöt viestinnässä : (Wiio 1989) Este ; sanoma ei mene lainkaan perille. Viestiketjussa viesti pysähtyy. Kohina ; sanoma sekoittuu muihin sanomiin tai häiriöihin. Tärkeät sanomat hukkuvat epäolennaiseen kohinaan. Vääristymä ; sanoma ymmärretään väärin. Asiakkaalta on tarkistettava, onko sanoma todella ymmärretty. Kato ; sanoma tulee vastaanottajalle, mutta sen merkitystä ei ymmärretä. Monasti käyttäjät eivät tunne toimintatapoja ja eivät osaa toimia oikeaan aikaan riittävän ponnekkkasti. Tiedon laatu heikkenee viestiketjussa nopeasti ja tieto alkaa vanheta nopeasti.

6 Informaation kantajista : (Ilkka Niiniluoto 1996) Informaatiolla täytyy olla kantaja, viestinviejä, tapahtuma tai prosessi joka kykenee tietyissä olosuhteissa välittämään tai tallentamaan viestejä. Informaation kantajia voimme laajassa mielessä kutsua merkeiksi ja merkkijärjestelmiä kieliksi. Merkit voidaan jakaa kolmeen luokkaan ; Ikonit ; Jossakin suhteessa samankaltaisia kohteensa kanssa, esim pienoismallit, piirustukset. Symbolit ; Sovitut merkit, kirjaimisto, piirustusmerkinnät, morseakkoset, K 30, T18, P1. Indeksit ; Kausaalisessa syy - seuraussuhteessa, ei savua ilman tulta, sotkuinen työmaa ja työnlaatu, viinapulloja nurkissa.

7 Ínformaation kantajat jatkuu... Abstraktisuusaste ja ymmärrettävyys : Selkokielisyys vai ammattiterminologia. Informaation kantajia, merkkejä ja kieliä voidaan tutkia : Syntaksi, "kielioppi", kielen merkkien keskinäiset suhteet. Semantiikka, "merkitysoppi", viittaussuhteet kielen ulkopuolelle. Pragmatiikka, merkittävyys ja tärkeys, hyödyllisyys, liittyminen asiaan.

8 Ínformaation kantajat jatkuu... Onko rakentajien käyttämä kieli tehokkaan viestinnän kannalta johdonmukaista ja eksaktia, yksiselitteistä ja selkeää, merkittävää ja oleellista : KYLLÄ rakentajien keskinäiseen viestintään. EI asiakkaiden kanssa käytävään kommunikaatioon. Tämä on vakava ongelma rakentamisessa. Miksi sillat sortuvat? Kun viesti ei ole mennyt perille.

9 Suunnittelun vaiheistus : Tarveselvitys Hankesuunn. Luonossuunn. Selvitetään asiakkaan tarpeet, hankkeen tavoitteet, organisointi. Kustannusarvio, aikataulu ja rahoitus. Määritellään rakennus yksityiskohtaisesti. Pääpiirustukset. Rakennuslupa. Toteutussuunn. Täydennetään suunnitelmia työmaatoteu-tuksen kannalta riittävän tarkoiksi. Urakkakuvat. Toteutetut suunnitelmat Käyttöönotto Lisätään muutokset suunnitelmiin. Otetaan rakennus käyttöön, toiminta käynnistyy. Huoltokirja.

10 Suunnittelun vaiheistus, A Perinteinen vaiheistus B Tuotemallinnus Tarveselvitys Hankepäätös Ohjelmointi Hankepäätös Hankesuunn. Invest.päätös Tilamallit Invest.päätös Luonossuunn. Rakentamis- Alust. rakennusosamallit Rakentamispäätös. päätös. Rakennus- Toteutussuunn. osamallit Toteutusmallit Toteutetut suunnitelmat Toteumamallit Vastaanottopäätös Käyttöönotto Ylläpitomallit Takuiden vapauttaminen

11 Esitystavan määrittely, keinot : 1. Kuvaustavat : suora, aksonometrinen, perspektiivi. 2. Suunnitelmien jäsentely : piirrokset, selitykset, luettelot. 2. Tunnisteet ja lyhenteet : rakennukset, leikkaukset,kerrokset, huoneistot, huoneet. 3. Tehoste- ja ainemerkinnät, rasteroinnit. 4. Viivat : viivalajit ja leveydet, värit. 5. Tekstit: tekstityyli, koko, sijoitus. 6. Mitat: mitoitustyyli, yksiköt, lyhenteet.

12 Kuvaustavat : Kohtisuora yhdensuuntaiskuvaus : Kuvaussäteet kohtisuorassa kuvatasoa vasten. Suorakuvaus : Kohde esitetään tarkastelusuunnasta nähtynä Kun esitetään pohjia, julkisivuja ja leikkauksia. Peilikuvaus : Kohde esitetään oletetulta peilitasolta nähtynä. Alakattokuvat. Suoraan ja peilikuvatut suunnitelmat voidaan laittaa päällekkäin. Aksonometrinen kuvaus : Vinoja yhdensuuntaiskuvauksia. Perspektiivikuvaus : Kuvaussäteet lähtevät yhdestä pisteestä. Oikaistut pinnat.

13 Rakennuspiirustukset : Piirustuspohjan käyttö on tarkkaan suunniteltava etukäteen :

14 Piirustusten laatiminen : Määräykset ja ohjeet, SRMK: A2 Rakennussuunnitelmat, määräykset ja ohjeet A5 Kaavamerkinnät LVI-piirrosmerkinnät RIL ja muut ammatilliset järjestöt: Rakennepiirustusohjeet RTS:n RT-kortisto.

15 Käsitteitä : Talo 2000 nimikkeistö, yleisesti koko rakennusalan käytössä. Rakennus : Rakennustyypit Rakennustilat Rakennusosat Rakentaminen : Työnimikkeistö Resurssinimikkeistö Rarkennustarvikenimikkeistö Huoneistotyyppien nimikkeistö Asunnot (A) 01 Erillispientalon asuinhuoneistot * 02 Kytketyn pientalon asuinhuoneistot * 03 Kerrostalon asuinhuoneistot Vapaa-ajan asunnot (B) 04 Vapaa-ajan asuinhuoneistot Liikehuoneistot (C) 11 Myymälähuoneistot 12 Majoitushuoneistot 13 Asuntolahuoneistot 14 Ravintolahuoneistot......

16 Tunnisteet ja lyhenteet : Piirustuksiin ei mahdu kokonaisia sanoja: lyhenteet, oppii nopeasti.

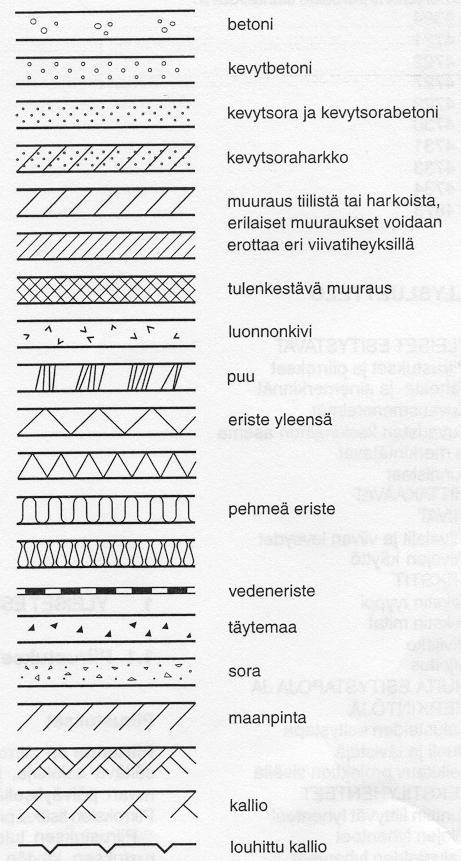

17 Tehoste ja ainemerkinnät : Piirustuksissa on eroteltava erilaiset pinnat toisistaan: teksti ei yksin riitä eikä sitä mahdu enempää.

18 Viivat, tekstit ja mitat : Ennen suunnittelujärjestelmän käyttöä sille on määriteltävä aina viivojen, tekstin ja mittojen tyyli. parametreja on lukemattomia. Continous Baseline Perusmitoitus

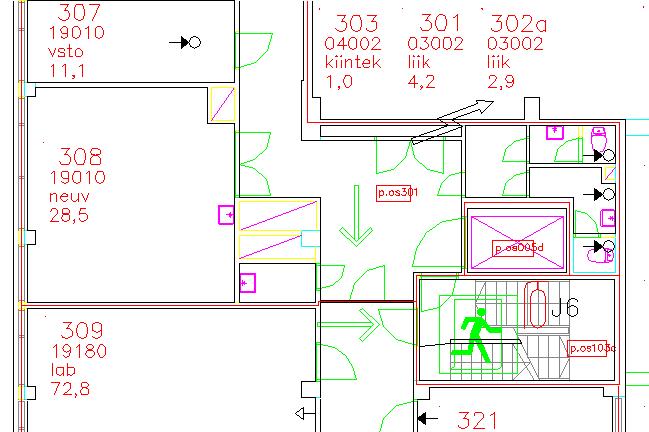

19 Esimerkki :

20 Pääpiirustukset: 1. Asemapiirros 2. Pohjat 3. Leikkaukset 4. Julkisivut 5. Muut selvitykset: perustamis- ja pohjaolosuhdeselvitys A4

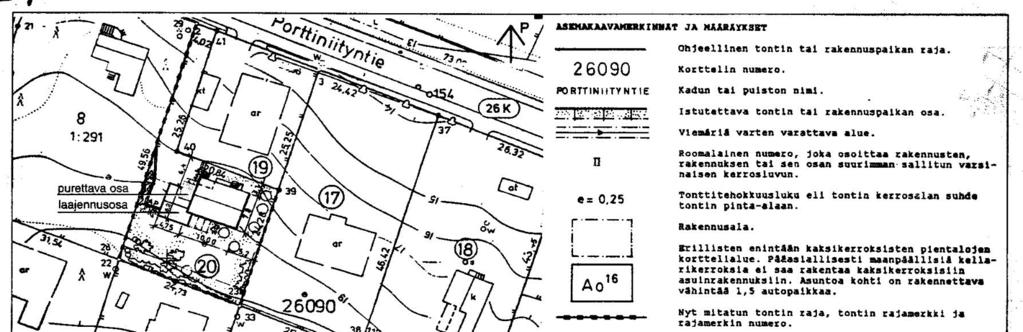

21 Asemapiirros : Asemapiirroksen tulee osoittaa, että suunniteltu rakentaminen on kaavan ja rakennusjärjestyksen mukainen (SRMK A5) :

22 Esimerkki: Asemapiirros

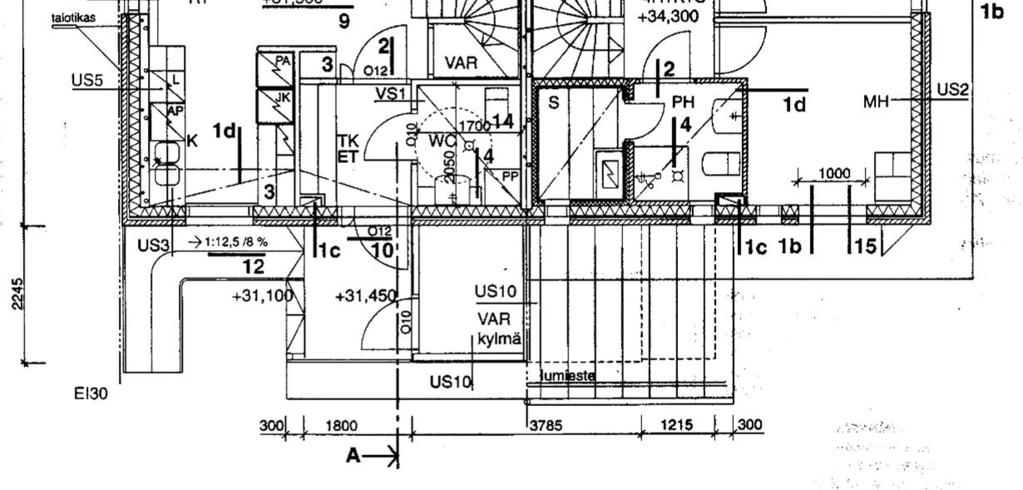

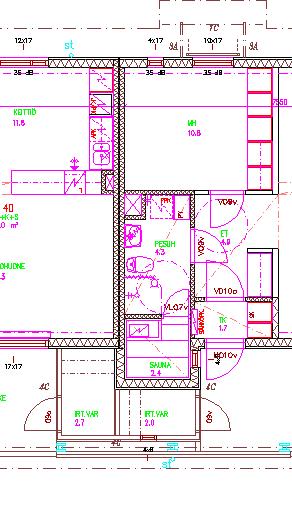

23 Pohjapiirros: Tulee osoittaa, että suunniteltu rakentaminen täyttää tilasuunnittelultaan, mitoitukseltaan sekä rakenteiden osalta säännösten ja hyvän rak.tavan vaatimukset.

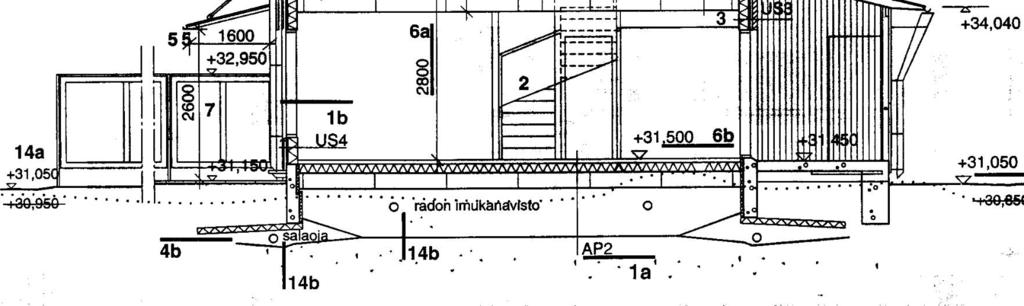

24 Leikkauspiirros : Rakennuksen osien pystymitoitus. Rakenuksen rakenteet ja ominaisuudet. Huomaa paloturvallisuus ja energiatalous.

25 Rakenneleikkaukset : Pysty ja vaakasuuntaiset rakenneosat kuvataan leikattuina, mutta vain alustavasti mitoitettuina. Materiaalimerkinnät U-arvot Ääneneristysarvot Palonkestoarvot Yksityiskohtaisempi kuin rakennuksen leikkaus.

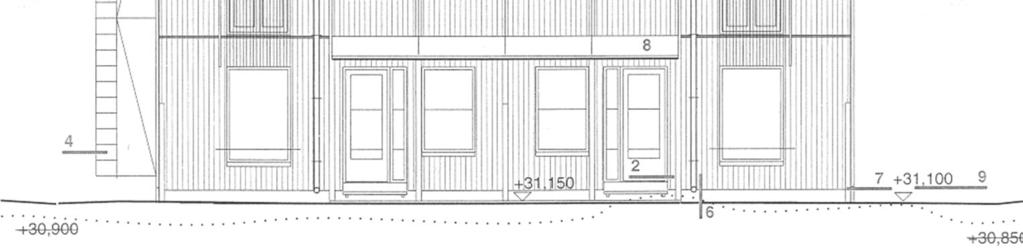

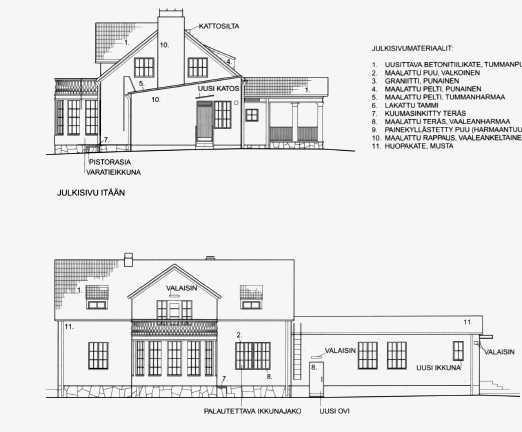

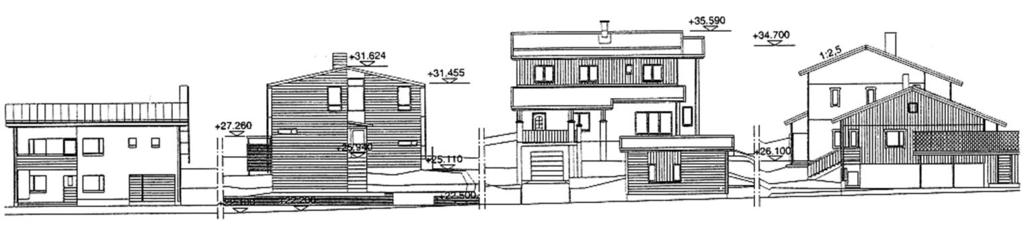

26 Julkisivupiirros : Tulee osoittaa, että suunniteltu rakentaminen arkkitehtuuriltaan täyttää kauneuden ja sopusuhtaisuuden vaatimukset.
