1 Pakkaussuunnittelu Pakkausalan Peruskurssi no 77 Tapani Sievänen Mepak-Kierrätys Oy Palpa Ekopullo ry 1

2 Metallipakkausten kierrätys Tuottajavastuu Pantillisten juomapakkausten palautusjärjestelmät Mepak- Kierrätys Oy Pantittomat metallipakkaukset Suomen Palautuspakkaus Oy (PALPA) Pantilliset juomatölkit ja PET-pullot Ekopulloyhdistys ry. Pantilliset uudelleentäytettävät Palpa Lasi Oy Pantilliset lasipullot Mepak - Kierrätys Oy 2

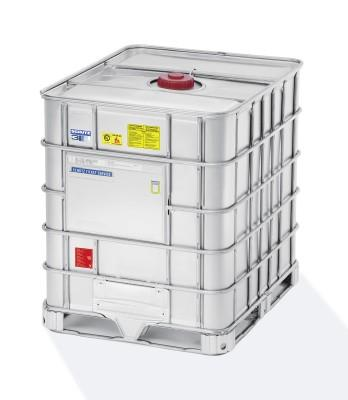

3 Mepak-Kierrätys Oy Metallipakkausten tuottajayhteisö Perustettu v Liikevaihto n. 0,5 milj. Henkilöstö 0,5 hlö Pakkaukset (max litraa) - Tinapeltipakkaukset kuten säilyketölkit, maaliastiat, kruunukorkit, lasitölkin kannet ja aerosolitölkit - Alumiinipakkaukset kuten alumiinivuoat, kierrekorkit, juomatölkit, aerosolitölkit, foliokannet ja sardiinirasiat - Pantilliset juomatölkit Suomen Palautuspakkaus Oy PALPA:n hallinnoimana - Teräspakkaukset kuten tynnyrit, kontit, sidonta-vanteet, rullakot ja metallihylsyt 3

4 Mepak-Kierrätys Oy:n osakkaat - mukana koko pakkausketju Kotimainen metallipakkausteollisuus Crown Pakkaus Oy Finn-Korkki Oy Metalpak Oy Onni Forsell Oy Paketo Oy Pakkaava teollisuus Elintarviketeollisuusliitto ry Painoväriyhdistys ry Suomen Aerosoliyhdistys ry Väriteollisuusyhdistys ry Öljyalan Palvelukeskus Oy Kauppa Päivittäistavarakauppa ry Rakennus- ja sisustustarvikekauppayhdistys Rasi Oy 4

5 Metallipakkausten hyötykäyttö Teräspakkaukset romukaupan kautta kotimaiselle terästeollisuudelle uusiokäyttöön Alumiinipakkaukset Kuusakoski Oy:n tai ulkomaisen alumiiniteollisuuden uusiokäyttöön Pantilliset juomatölkit ulkomaille uusien tölkkien raakaaineeksi Tinapeltipakkaukset pääosin murskauslaitosten kautta ulkomaisen terästeollisuuden uusiokäyttöön Jätteenpolttolaitosten pohjatuhkan metalli kiertoon Metalli eroteltavissa koneellisesti (magneetti/sähkövirta) muusta jätteestä 5

6 Mepakin metallipakkausten kierrätys-% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% EU 2008 tavoite 50 %

7 Metallipakkausten vastaanottopisteet Murskainlaitokset Alueterminaalit Kuusakoski Oy Seutula, Heinola, Airaksela, Lapua Turku, Tampere, Kivikko Jyväskylä, Rauma, Kauklahti Kotka, Imatra, Karjaa, Lapua Laihia, Joensuu, Kajaani, Pori Oulu, Kalajoki, Iisalmi, Lahti Stena Recycling Oy Pori Riihimäki, Tarvasjoki, Lahti Jyväskylä, Vaasa, Kotka Oulu, Vantaa, Pusula, Karkkila Lappeenranta, Joensuu, Nokia Kajaanin Romu Oy Kajaani 7 Eurajoen Romu Oy Eurajoki

8 Suomen Palautuspakkaus Oy PALPA Panimoliitto v Uudelleentäytettävät lasipullot v Uudelleentäytettävät muovipullot PALPA v Kierrätettävät alumiinitölkit v Ekopulloyhdistys ry v Kierrätettävät muovipullot v Kierrätettävät lasipullot 8

9 Juomapakkausten verotus Järjestelmä Kierrätystavoite alkaen Uudelleentäytettävät 90% Metalliset juomatölkit 90% Muut materiaalina hyödynnettävät pakkaukset 90% Pantilliseen juomapakkausjärjestelmään kuulumattomat toimijat maksavat pakkausveroa 0,51 /litra. 9

10 Pantilliset juomapakkausten Osuudet (kpl) 8 % 7 % 20 % 65 % Can PET Ref glass Oneway glass 10

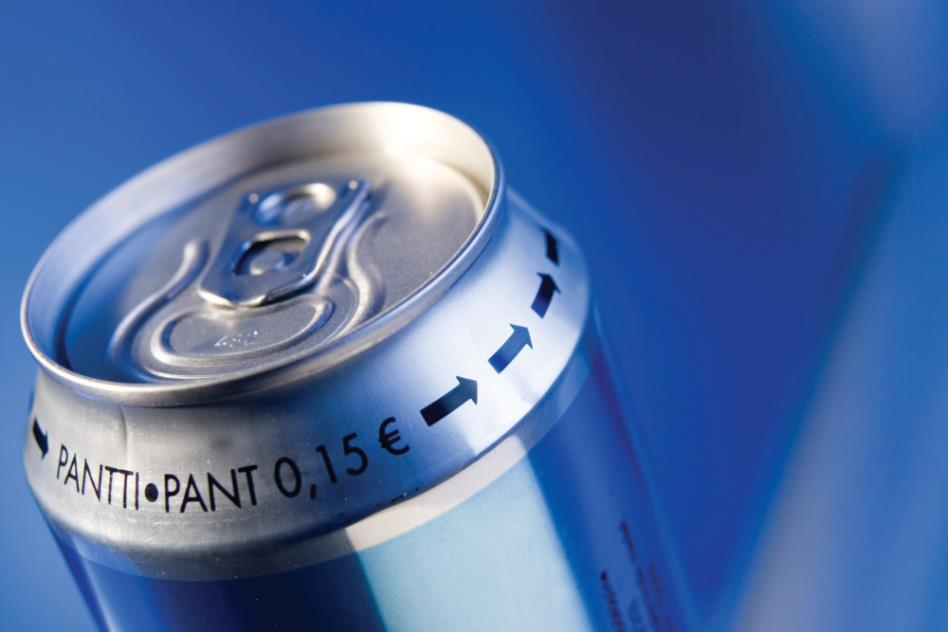

11 Juomatölkit Vuonna 2012 myytiin n miljoonaa tölkkiä Palautusaste v n. 96 % Tuotenimikkeitä n. 900 kpl Yhteensä n tn 95 % tölkeistä palautuu automaattien kautta Noin vastaanottopistettä 11

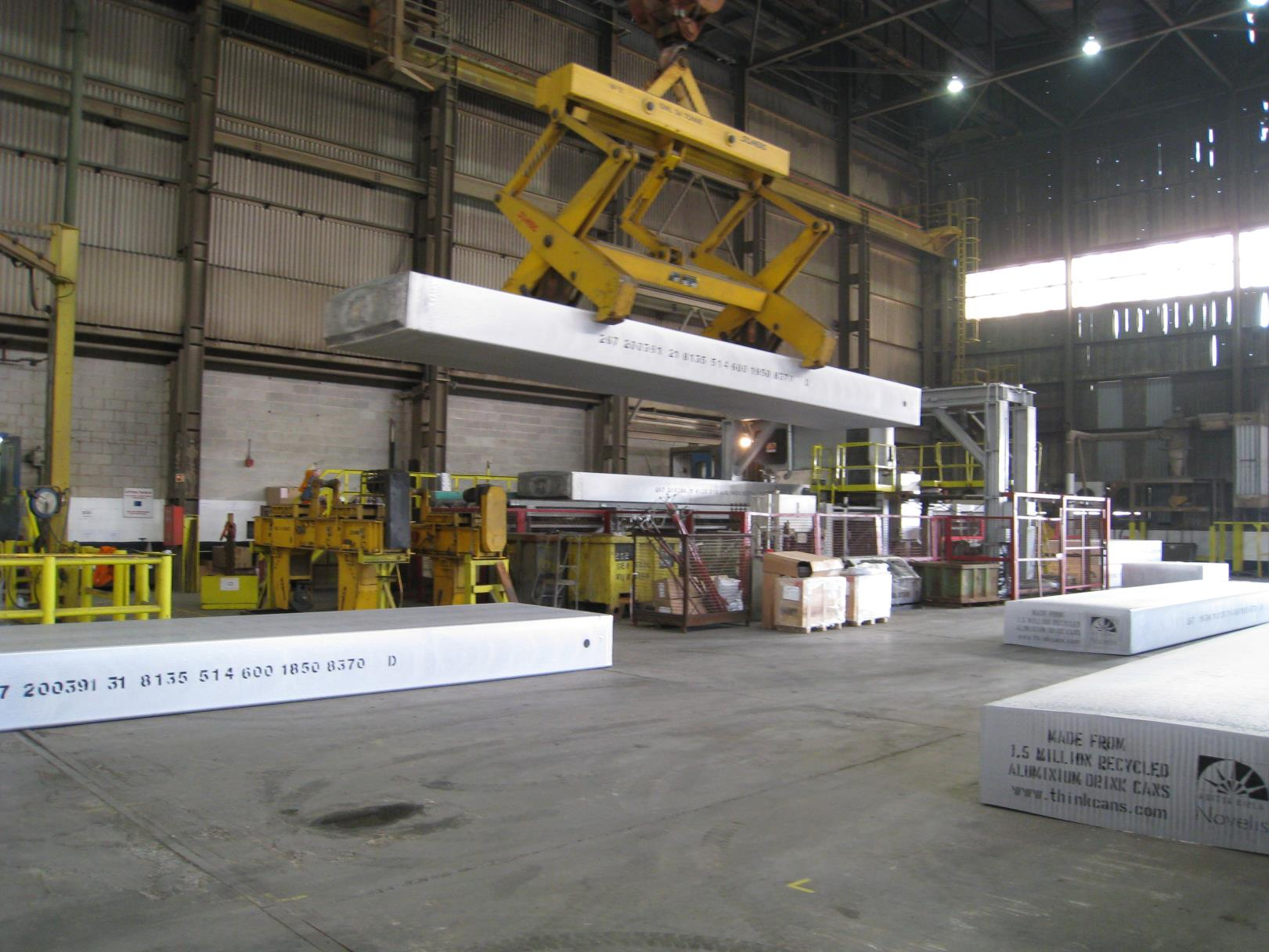

12 Alumiinisten juomatölkkien kierrätys 12

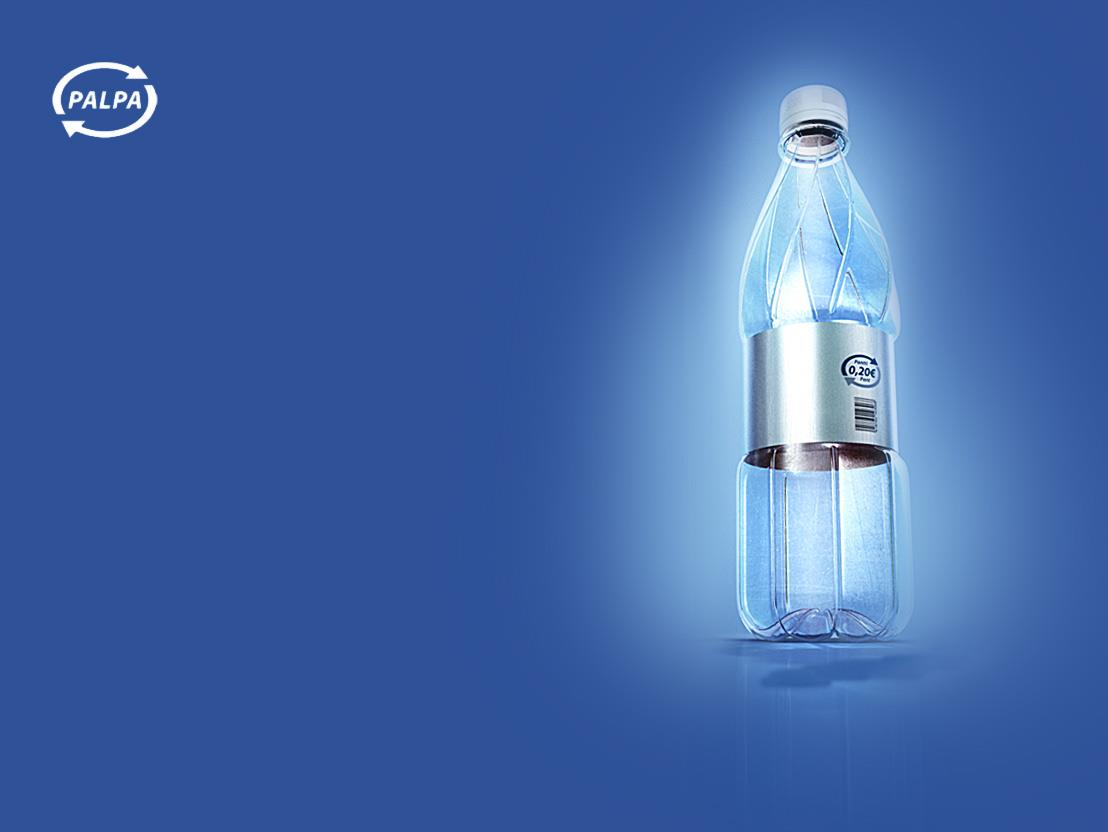

13 KIERRÄTYSPULLO - KMP

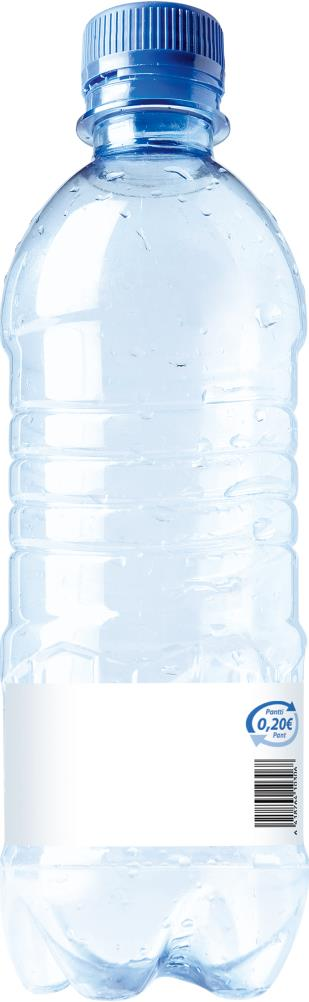

14 Kierrätysmuovipullo - KMP Järjestelmä käynnistyi myynti v n. 370 milj. kierrätysmuovipulloa yhteensä n tuotenimikettä KMP-pullojen palautusaste v oli n. 94 % yhteensä n tn 14

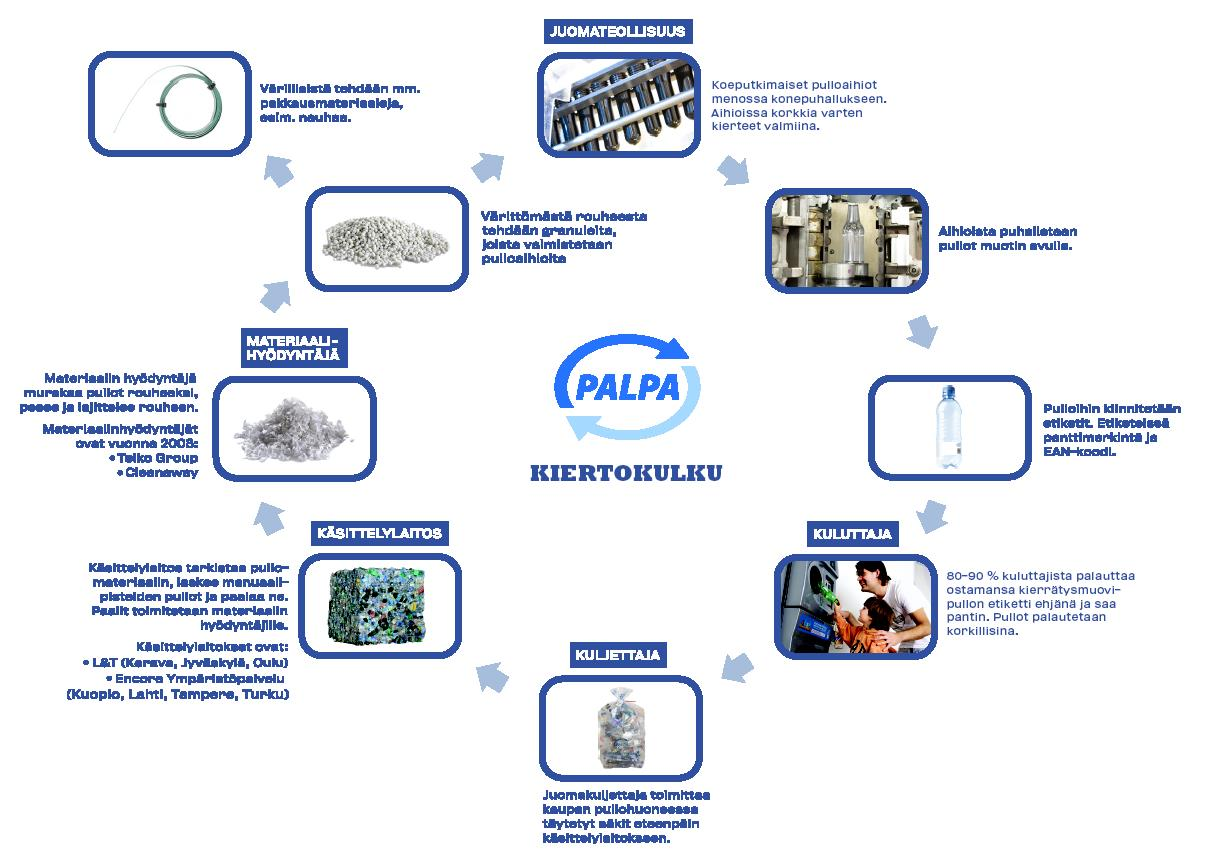

15 15

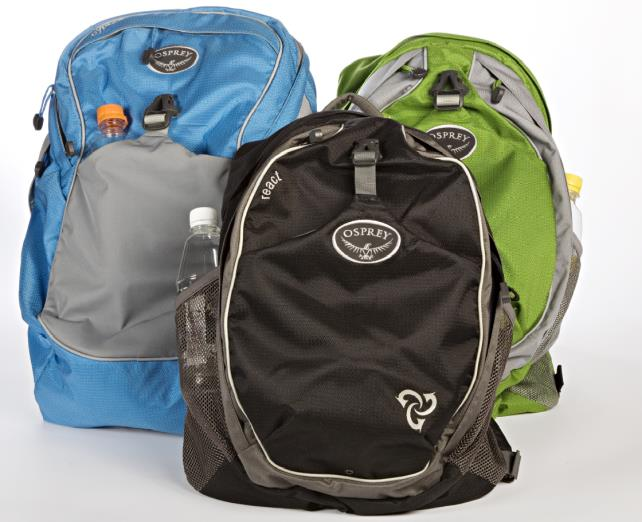

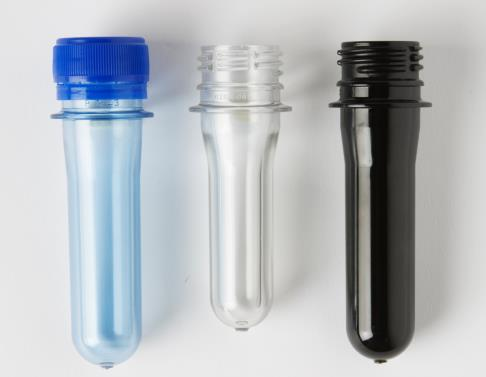

16 Kierrätysmuovipullon hyödyntäminen PET-kierrätysraaka-aineen hyödyntäminen Kirkas PET; pulloaihiot ja tasokalvot Värillinen PET; sidontanauhat ja tekstiilikuidut Sekamateriaalit sisältävä PET; puristetuotteet 16

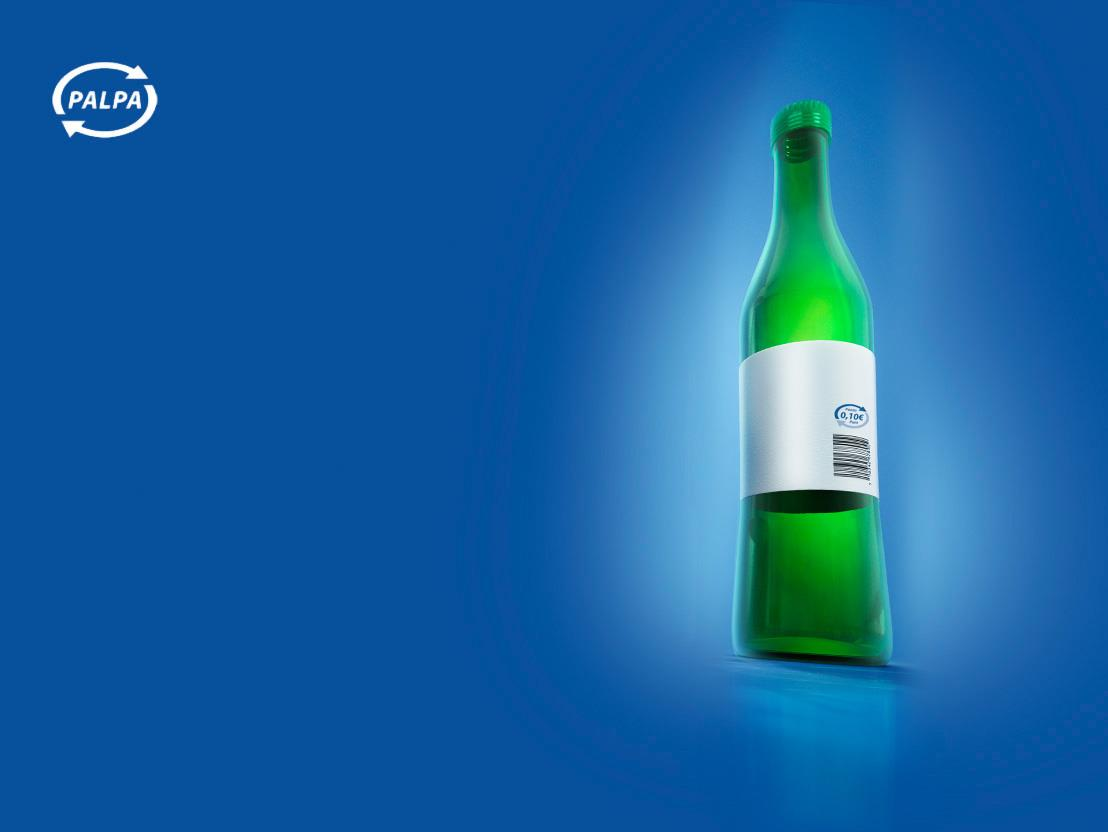

17 KIERRÄTYSLASIPULLO KLP järjestelmä käynnistyi v myynti n. 120 milj. kpl yhteensä n tuotenimikettä Palautusaste n. 90 % Yht. n tn 17

18 EKOPULLON UUDELLEENTÄYTETTÄVÄ LASIPULLO

19 Uudelleentäyttö ja kierrätys Pullojen palautusaste on n. 100 % Lasipullot täytetään keskimäärin 33 kertaa Pulloja on n. 78 miljoonaa ja pullot täytetään n. 120 miljoonaa kertaa vuodessa Käytöstä poistetut pullot kierrätetään materiaalina Lasi: uuden lasin tai lasivillan valmistus Etikettimateriaalit: energiakäyttö 19

20 Visio Kaikki järjestelmät integroituja niin, että kuluttajan on helppo palauttaa juomapakkaukset Maailman paras juomapakkausten kierrätysjärjestelmä 20

21 Pakkaussuunnittelu Lähtökohdat Pakkaus on olennainen osa tuotekokonaisuutta. Pakkaussuunnittelu on olennainen osa tuotteen suunnittelua ja sen myötä yrityksen ydinosaamista. Logistinen pakkauskehitysprosessi kattaa sekä pakkauksen teknillisen että ulkoasusuunnittelun. Pakkauskehitysprosessissa hyödynnetään projektihallinnan putousmallia sekä ketteriä että luovia suunnittelumenetelmiä. 21

22 Pakkauskehityksen sidosryhmät ja organisointi Sisäiset sidosryhmät pakkauskehittäjä usein keskeinen linkki eri osapuolien välillä organisaatio-osaaminen Ulkoiset sidosryhmät merkittävä resurssi selkeä roolijako takaa yhteistyön toimivuuden verkosto-osaaminen Pakkauskehityksen organisointivaihtoehdot pakkauksen merkitys ja painoarvo yrityksen toiminnassa yleisin sijoitus tuotekehitys tai markkinointi verkostomainen toimintamalli joustavin projektiorganisaation käyttö kehitysprojekteissa 22

23 Pakkausalan ulkoiset sidosryhmät Edunvalvontajärjestöt Viranomaiset KTM, VVM, KKV, YM, PIRELY Asiakkaat / Kuluttajat Suomen Pakkausyhdistys SPY Päämiehet / Alihankkijat PYR / Tuottajayhteisöt Pakkaustutkimuslaitokset Oy Yritys Ab -markkinointi - tuotanto - myynti - logistiikka - osto Palautusmateriaalitoimittajat Pakkauskonetoimittajat Standardointi - SFS Pakkauskomitea Mainos- ja konsulttitoimistot 23

24 Pakkaussuunnittelun lähtökohdat 1) Nykyisen tuotteen uudistaminen / uuden tuotteen kehittäminen markkinoinnilliset tavoitteet ohjaavat 2) Uuden pakkauslinjan investointi tuotannolliset tavoitteet ohjaavat 3) Uudet pakkausteknologiat/-tekniikat kilpailuedun saavuttaminen markkinoilla 4) Asiakaslähtöinen pakkauskehitys asiakkaan aloitteesta lähtevä kehitysprojekti 5) Tuotannon kustannustehokkuuden parantaminen kilpailukyvyn turvaaminen 6) Jakelukanavan tehostaminen logistisen kilpailukyvyn varmistaminen 7) Ekotehokkuuden parantaminen kilpailu / yhteiskunnalliset velvoitteet 24

25 Logistinen pakkauskehitysprosessi Prosessin vaiheet Ideointiprosessi Esiselvitys (feasibility study) Pakkauskehitysprojekti -esisuunnittelu - suunnittelu Lanseerausprojekti Seurantaprosessi Koko pakkauskehitysprosessin läpimenoajan kattavaa kehitysja toteutusprosessin hallinta. Pakkauskehitysprosessin osaprosesseja; pakkausmateriaalin valinta, rakennesuunnittelu, designsuunnittelu, pakkausjärjestelmäsuunnittelu ym. Pakkauskehitysprosessi kattaa koko pakkauksen elinkaaren raaka-aineiden valmistuksesta pakkausjätteiden hyödyntämiseen saakka. 25

26 Logistinen pakkauskehitysprosessi Ideointiprosessi Luovat ratkaisumenetelmät edellyttää pakkaajan ja toimittajan pitkäjänteistä yhteistyötä muilta toimialoilta saatavat ideat Innovatiiviset ratkaisumenetelmät yrityksen innovatiivisuus; ideat, aloitteet, ongelmat ym. asiakasyhteistyö systemaattiset innovaatiomenetelmät; aivoriihi / tuplatiimi toimintoanalyysi innovaatioryhmä (esim. tuotekehitysryhmä) lopputuloksena kuvaus ideasta ja sen eri toteuttamis-vaihtoehdoista sekä alustavat kustannus- ja aikataulu-suunnitelmat kehitysprosessin käynnistämistä varten 26

27 Logistinen pakkauskehitysprosessi Esiselvitys ja -suunnittelu Esiselvitys (feasibility study) tavoitteena kuvata idean merkitys yrityksen liiketoiminnalle pakkaavan yrityksen sisäinen selvitys tarkentaa idean kuvausta esisuunnittelupäätöstä varten kirjallisuusselvitykset & aikaisemmat tutkimukset Esisuunnittelu pakkauskehitysprosessin tärkein vaihe, koska tällöin määritellään pakkausmateriaalit ja järjestelmät => kustannukset ja aikataulu aloitetaan lähtötietojen määrittelyllä kohderyhmä ja käyttötapa tuotteen ominaisuudet ja säilyvyysaika => pakkausmateriaalin suojausominaisuudet => pakkausmateriaalivaihtoehdot volyymi => pakkauslinjan kapasiteetti & automaatioaste jakelutie => myymälä- ja kuljetuspakkausten lähtökohdat kilpailijoiden käyttämät pakkaukset 27

28 Logistinen pakkauskehitysprosessi Esisuunnittelu Pakkauksen rakennesuunnittelun vaiheet 1. Ideoiden hahmotus ja toimintapiirrokset 2. Alustavat rakennepiirustukset 3. Alustavat mallit (osamallit) tai animaatiot 4. Ideoiden arviointi ja pisteytys => parhaan vaihtoehdon valinta 5. Valitun vaihtoehdon tarkennetut piirustukset visuaalinen ulkoasu ja merkinnät modulaarisuus pakkauskonekelpoisuus kokonaisuuden viimeistely 6. Lopullinen malli ja tuotepiirustukset 7. Aikataulusuunnittelu projektin pääaikataulu keskeisimmät osa-aikataulut 28

29 Logistinen pakkauskehitysprosessi Projektin päävaiheet ja läpimenoaika I Pakkausmateriaalin valinta 3 6 kk II III IV I II III IV Pakkausratkaisun suunnittelu 3-6 kk Hankinnat Pakkauskoneiden toimitusaika 6-18 kk Asennus+ koeajot Valikoimaprosessi 29

30 Aaltopahvilaatikon suunnittelu- ja toteutusaikataulu AALTOPAHVILAATIKON TOTEUTUSAIKATAULU AP-laatsuunaikat1.xls Vaiheet 1-3; luovan esisuunnittelun osuus Aikataulu Vastuuhlö Aika Toimeksianto pakkaussuunnitteluun Tuotepäällikkö 2 Ideointi + suunnittelu Pakk.keh.+ sidosryhmät 3 Rakennemallit pakkauskehitykseen Toimittaja 4 Rakennemallin hyväksyntä Tuotep. +Pakk.keh. 2 xx ympäristövaikutusten arviointi 5 Pakkausten lopullinen mitoitus Toimittaja 2-5 xxxxx 6 Mallit + piirrustukset pakkauskehitykseen Toimittaja 2 xx 7 Mallin tarkastus/muutokset Tuotep. + pakkauskehitys 2-5 xxxxx 8 Muutokset piirrustuksiin Toimittaja 1 x ===> pakkauspiirrustus pakkauskeh.+ mainostoimistolle 9 Koetyökalun teko Toimittaja 2 xx 10 Mallisarjan valmistus koetyökalulla Toimittaja 3-10 xx xxxxx xx 11 Koepakkaaminen pakkauskoneella Pakkauskeh. + tuotanto 2-5 xxx xx 12 Tarvittavat testit (var.+kuljetus+asiakas) Pakk.keh.+logistiikka+myynti 13 AP-laatikon lopullinen hyv. + tilaus TP+pakk.keh.+tuot.+osto 2 xxx ==> mallilappu toimittajalle 14 Stanssityökalun valmistus Toimittaja 2-5 xxxxx 15 Tuotannon valmistelu 15 xxxxx xxxxx xxxxx 16 Tuotannon aloitus =====> Kesto / vko x = kesto arkityöpäiviä (sisältää postitukset ym. viiveajat) HUOM. mahdolliset juhlapyhien ja lomien vaikutukset 30

31 Logistinen pakkauskehitysprosessi Pakkauskustannukset Pakkausmateriaali - pakkausmateriaalit - pakkaustarvikkeet - merkinnät - hävikki - työkalu / painatuslaatat - ympäristömaksut ja -verot Pakkaaminen - työkustannukset -konekustannukset - koneiden huoltokustannus - hävikki (ml. tuotehävikki) Logistiikka - varastointi - keräily - jakelu - vastaanotto - hyllytys - hävikki Pakattavan tuotteen kustannukset 31

32 Logistinen pakkauskehitysprosessi Kustannuskertymä Pakkauskustannukset sisältävät pakkausmateriaali- ja konekustannusten lisäksi myös kaikki tuotteeseen kohdistuneet kustannukset kaupan hyllylle saakka. 120,0 % 100,0 % 80,0 % 60,0 % 40,0 % 20,0 % 0,0 % Tuotanto Varastointi Jakelu Hyllytys Käsittelymaksu Ympäristömaksu Sarja1 39,6 % 49,2 % 89,0 % 91,4 % 99,5 % 100,0 % 32

33 Logistinen pakkauskehitysprosessi Tarkistuslista Pakkausmateriaali, ympäristö Rakenne ja toiminnot Mitoitus, standardointi ja modulointi Muoto, painatus ja merkinnät Pakkausmenetelmä Toimintaketjun kustannuskertymä Tuotteen suojavaatimukset / säilyvyysaika Pakkauksen ja myyntierän koko Pakkauksen muoto ja ulkoasu Pakkauksen käyttövaatimukset Pakkausjärjestelmän vaatimukset Pakkausmateriaalit Toimitusketjun suojavaatimukset (vaaralliset aineet) Pakkauksen hygieniavaatimukset Ympäristöarviointi Kohderyhmä Pakkausjärjestelmä Painomenetelmä & painoalue Käyttöyhteys Jakelutie Lakisääteiset merkinnät Uudelleentäyttö / täyttöpakkaus Modulointi Konekieliset merkinnät Kapasiteetti Joustavuus (pakkauskoot ja rakenteet) Automaatioaste Pakkauskoneja työkustannukset (ml. hävikit) Logistiikan käsittely kustannukset (rikkoutuminen) Asiakkaan käsittelykustannukset Ympäristömerkinnät Merkintälaitteet Ympäristömaksut 33

34 Kiitokset mielenkiinnosta! 34
