1 Käyttöopas

2 Copyright 2016 HP Development Company, L.P. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Windows on Microsoft Corporationin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Näitä tietoja voidaan muuttaa ilman erillistä ilmoitusta. Kaikki HP-tuotteita ja -palveluja koskevat takuut on esitetty tuote- ja palvelukohtaisesti toimitettavassa takuuilmoituksessa. Mikään tässä mainittu ei muodosta kattavampaa lisätakuuta. HP ei vastaa tässä oppaassa esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: Elokuu 2016 Oppaan osanumero:

3 Tietoja tästä oppaasta Tässä oppaassa on tietoja näytön ominaisuuksista, näytön asetusten tekemisestä sekä teknisistä tiedoista. VAROITUS! Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. HUOMIO: Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. HUOMAUTUS: Tällä tavalla merkitty teksti tarkoittaa, että kyseessä ovat tärkeät lisätiedot. VIHJE: Tällä tavalla erotetussa tekstissä on hyödyllisiä vihjeitä. Tämä tuote sisältää HDMI-tekniikkaa. iii

4 iv Tietoja tästä oppaasta

5 Sisällysluettelo 1 Tuotteen ominaisuudet... 1 HP Healthcare Edition -näytöt Turvallisuus- ja huolto-ohjeet... 3 Tärkeää turvallisuutta koskevaa tietoa... 3 Huolto-ohjeet... 4 Näytön puhdistaminen... 4 Näytön kuljettaminen Näytön asentaminen... 5 Toimi varoen näyttöä asentaessasi... 5 Telineen asentaminen... 6 Takana olevat komponentit... 7 Kaapeleiden liittäminen... 8 Etupaneelin säätimet Näytön säätäminen Näytön käynnistäminen USB-laitteiden liittäminen Näytön telineen poistaminen Näytön kiinnittäminen Näytön kiinnittäminen kiinnikkeeseen Sarja- ja tuotenumeron sijainti Vaijerilukon asentaminen Näytön käyttäminen Näytönohjaimien lataaminen Asentaminen optiselta levyltä (saatavilla tietyillä alueilla) Lataaminen Internetistä Kuvaruutunäytön (OSD) käyttäminen Väriasetusten asettaminen Kuva kuvassa (PIP) - ja Picture-beside-Picture (PBP) -toiminnon käyttö DisplayPort-monitoisto Automaattisen lepotilan käyttö Liite A Tekniset tiedot ,96 cm:n/24 tuuman malli v

6 68,47 cm:n/27 tuuman QHD-malli Näyttötarkkuuden oletusasetuksien tunnistaminen ,96 cm:n/24 tuuman malli ,47 cm:n/27 tuuman malli Teräväpiirtovideomuodot Liite B Tuki ja vianmääritys Yleisten ongelmien ratkaiseminen Painikkeiden lukitus Tuotetuki Ennen kuin soitat tukipalveluun Liite C Käytettävyys Tuetut aputeknologiat Yhteyden ottaminen tukipalveluun vi

7 1 Tuotteen ominaisuudet HP Healthcare Edition -näytöt Näytön ominaisuuksia ovat seuraavat: 60,96 cm:n (24 tuuman) kulmittainen kuva-ala, 1920 x 1200 kuvapisteen tarkkuus sekä täyden näytön tuki pienemmille näyttötarkkuuksille: sisältää muokattavan skaalauksen, jolla saavutetaan mahdollisimman suuri kuvakoko alkuperäisellä kuvasuhteella TAI 68,47 cm:n (27 tuuman) kulmittainen kuva-ala, 2560 x 1440 kuvapisteen tarkkuus sekä täyden näytön tuki pienemmille näyttötarkkuuksille: sisältää muokattavan skaalauksen, jolla saavutetaan mahdollisimman suuri kuvakoko alkuperäisellä kuvasuhteella DICOM-yhteensopiva käytettäväksi terveydenhuollon ammattilaisten suorittamissa terveydenhuollon kliinisissä arvioinneissa, potilaskonsultaatiossa ja kirurgisessa suunnittelussa Heijastamaton paneeli LED-taustavalolla Laaja katselukulma mahdollistaa näytön katselun sekä istuttaessa että seistessä ja sivuttaisliikkeessä Voidaan kallistaa Saranoinnin ansiosta näytön voi kääntää vaaka-asennosta pystyasentoon Kierto- ja korkeussäätömahdollisuus Joustavan näyttöpaneelin ansiosta näytön voi kiinnittää eri tavoilla Rungon ja jalustan valkoinen väri auttaa pitämään näytön puhtaana HP Quick Release 2 (HP-pikavapautus 2) -asennusratkaisun avulla voit asentaa näyttöpaneelin nopeasti yksinkertaisella napsautuksella ja irrottaa sen kätevällä liukupidikkeellä DVI-D-, DisplayPort- ja Mini DisplayPort -videotulot Yksi HDMI (High-Definition Multimedia Interface) -videosisääntulo, jossa MHL (Mobile High-Definition Link) Kuva kuvassa -toiminto mahdollistaa DVI-, DisplayPort-, MHL ja HDMI-syötteen katselun pienessä kakkosikkunassa tai rinnakkain pääikkunan kanssa Äänilähtöliitäntä (kuulokkeet) USB 3.0 -keskitin, jossa on yksi lähtevä portti (liittymä tietokoneeseen) ja neljä tulevaa porttia (liittymät USB-laitteisiin) Tuotteen mukana toimitetaan USB-kaapeli, jolla näytön USB-keskitin kytketään tietokoneen USBliittimeen Kuusi etulevyn kosketuspainiketta Valinnaisen HP-kaiutinpalkin tuki Plug and Play -toiminnot, jos käyttöjärjestelmä tukee niitä Kiinnityspaikka valinnaiselle kaapelilukolle näytön takana HP Healthcare Edition -näytöt 1

8 Kaapelikanava kaapelien ja johtojen sijoittelua varten OSD-näytön monikieliset säädöt on helppo tehdä ja optimoida niiden avulla näyttökuva Voit säätää näytön asetuksia ja ottaa käyttöön varkaudenestotoiminnon HP Display Assistantilla (lue HP Display Assistant -käyttöopas, joka toimitetaan levyllä näytön mukana) Kaikkien digitaalisten tulojen HDCP (High-Bandwidth Digital Content Protection) -kopiointisuojaus Ohjelmiston ja ohjeet sisältävä levy, jossa on myös näytön laiteohjaimet ja tuotteen ohjeet Energiansäästötoiminto vähentää sähkön kulutusta HUOMAUTUS: Saat tietoja turvallisuudesta ja viranomaisten ilmoituksista lukemalla Tuotetta koskevat ilmoitukset optiselta levyltä tai ohjepaketista. Tuotteen käyttöoppaan päivitykset löytyvät osoitteesta josta voit ladata HP:n ohjelmien ja ajurien uusimmat versiot. Lisäksi voit rekisteröityä vastaanottamaan automaattisia ilmoituksia, kun päivityksiä tulee saataville. 2 Luku 1 Tuotteen ominaisuudet

9 2 Turvallisuus- ja huolto-ohjeet Tärkeää turvallisuutta koskevaa tietoa Näytön mukana tulee virtajohto. Jos käytät toista johtoa, käytä vain tämän näytön kanssa yhteensopivaa virtalähdettä ja liitäntää. Saat lisätietoja näyttöön sopivasta virtajohtosarjasta Tuotetta koskevat ilmoitukset -levykkeeltä, jos sellainen toimitetaan tuotteen mukana, tai ohjepakkauksesta. VAROITUS! Voit vähentää sähköiskun tai laitteen vahingoittumisen vaaraa toimimalla seuraavasti: Kytke virtajohto pistorasiaan, johon on aina vaivaton pääsy. Katkaise virta tietokoneesta irrottamalla virtajohto pistorasiasta. Jos tietokoneen mukana toimitettiin virtajohto, jossa on 3-nastainen liitin, kytke se maadoitettuun 3- nastaiseen pistorasiaan. Älä poista virtajohdon maadoituspiikkiä käytöstä esimerkiksi käyttämällä kaksipiikkistä sovitinta. Maadoitusnasta on tärkeä turvaominaisuus. Oman turvallisuutesi vuoksi, älä aseta mitään virtajohtojen ja -kaapeleiden päälle. Sijoita johdot ja kaapelit niin, ettei kukaan kompastu niihin tai astu niiden päälle vahingossa. Älä vedä johdoista tai kaapeleista. Kun irrotat johdon tai kaapelin pistorasiasta, tartu johdon pistokkeeseen. Lue Turvallisen ja mukavan työympäristön opas vakavien vammojen välttämiseksi. Siinä käsitellään työaseman oikeaa asennustapaa, oikeaa istuma-asentoa sekä tietokoneen käyttäjän terveyttä ja työtapoja, ja annetaan tärkeitä sähköturvallisuuteen ja mekaaniseen turvallisuuteen liittyviä tietoja. Voit ladata tämän oppaan osoitteesta HUOMIO: Näytön ja myös tietokoneen suojaamiseksi on hyvä kytkeä kaikki tietokoneen ja sen oheislaitteiden (esim. näyttö, tulostin, skanneri) virtajohdot ylijännitteeltä suojaavaan laitteeseen, kuten jakorasiaan tai UPS-laitteeseen (Uninterruptible Power Supply). Kaikki virtakiskot eivät toimi ylijännitesuojana; tämän ominaisuuden pitää olla erikseen merkitty virtakiskon ominaisuuksiin. Käytä monipistorasiaa, jonka valmistaja tarjoaa vahingonkorvausvakuutuksen, jolloin voit saada uudet laitteet vanhojen tilalle, jos ylijännitesuoja pettää. Käytä asianmukaisia ja oikean kokoisia kalusteita, jotka kantavat HP-nestekidenäytön tukevasti. VAROITUS! Lipaston päälle, kirjahyllyyn, hyllyille, työpöydille, arkkujen tai kärryjen päälle huonosti sijoitetut LCD-näytöt voivat pudota ja aiheuttaa henkilövahinkoja. Ohjaa nestekidenäyttöön kytketyt johdot ja kaapelit siten, että niihin ei kohdistu vetoa eikä niihin voi jäädä kiinni tai kompastua. HUOMAUTUS: Tämä tuote sopii viihdekäyttöön. Harkitse näytön asettamista hallitun valon ympäristöön välttääksesi ympärillä olevasta valosta ja kirkkaista pinnoista johtuvia häiriöitä, jotka saattavat aiheuttaa heijastuksia näyttöön. Tärkeää turvallisuutta koskevaa tietoa 3

10 Huolto-ohjeet Voit pidentää näytön suorituskykyä ja sen käyttöikää seuraavasti: Älä avaa näytön koteloa tai yritä huoltaa tätä tuotetta itse. Tee vain säätöjä, jotka on kuvattu käyttöohjeissa. Jos näyttö ei toimi kunnolla tai se on pudonnut tai vahingoittunut, ota yhteys HP:n valtuuttamaan jälleenmyyjään tai palveluntarjoajaan. Käytä vain tämän näytön kanssa yhteensopivaa virtalähdettä ja liitäntää näytön tuotetarran/takalevyn merkintöjen mukaan. Varmista, ettei pistorasiaan kiinnitettyjen laitteiden kokonaisampeeriluku ylitä pistorasian suurinta ampeerilukua ja ettei johtoon kiinnitettyjen laitteiden kokonaisampeeriluku ylitä johdon suurinta ampeerilukua. Katso sähkökilvestä kunkin laitteen ampeeriluvut (AMPS tai A). Asenna näyttö lähelle sellaista pistorasiaa, johon pääsee helposti käsiksi. Kun haluat irrottaa näytön pistorasiasta, tartu lujasti pistokkeeseen ja vedä se pois pistorasiasta. Älä koskaan irrota näyttöä pistorasiasta vetämällä johdosta. Katkaise virta näytöstä, kun sitä ei käytetä. Voit pidentää näytön käyttöikää huomattavasti käyttämällä näytönsäästöohjelmaa ja katkaisemalla näytöstä virran silloin, kun sitä ei käytetä. HUOMAUTUS: HP:n takuu ei kata näyttöjä, joissa kuva on palanut kiinni. Kotelossa olevat aukot ovat tuuletusta varten. Näitä aukkoja ei saa tukkia tai peittää. Älä koskaan työnnä mitään esineitä sisään näistä aukoista. Älä pudota näyttöä tai aseta sitä epävakaalle pinnalle. Älä aseta mitään virtajohdon päälle. Älä astu virtajohdon päälle. Pidä näyttö hyvin tuuletetussa paikassa, jossa valoa, lämpöä ja kosteutta on kohtuullisesti. Kun irrotat näytön jalustaa, aseta näyttö kuvaruutu alaspäin pehmeälle alustalle, jotta se ei naarmuunnu, turmellu tai mene rikki. Näytön puhdistaminen 1. Sammuta näyttö ja irrota virtajohto laitteen takaosasta. 2. Pyyhi pöly näyttöruudusta ja näytön kotelosta pehmeällä ja puhtaalla, antistaattisella liinalla. 3. Vaikeampaan likaan voit käyttää veden ja isopropyylialkoholin 50/50-seosta. HUOMIO: Ruiskuta liinalle puhdistusainetta ja pyyhi näytön pinta varovasti kostealla liinalla. Älä koskaan ruiskuta puhdistusainetta suoraan näytön pinnalle. Se voi valua etulevyn taakse ja vahingoittaa näytön sähköisiä osia. HUOMIO: Älä käytä liuotinpohjaisia (bentseeni, tinneri) puhdistusaineita tai herkästi syttyviä aineita näytön tai sen kotelon puhdistamiseen. Nämä kemikaalit voivat vahingoittaa näyttöä. Näytön kuljettaminen Säilytä alkuperäinen pakkaus. Voit tarvita sitä myöhemmin, jos siirrät tai kuljetat näyttöä. 4 Luku 2 Turvallisuus- ja huolto-ohjeet

11 3 Näytön asentaminen Ennen kuin aloitat näytön asentamista, varmista, että näytön, tietokoneen ja lisälaitteiden virta on katkaistu. Jatka tämän jälkeen seuraavien ohjeiden mukaan. HUOMAUTUS: Varmista, että virta on katkaistu myös näytön takaosassa sijaitsevasta pääkytkimestä. Päävirtakytkin katkaisee kaiken virran näytöstä. Toimi varoen näyttöä asentaessasi Älä kosketa LCD-näytön pintaa käsitellessäsi näyttöä. Nestekidepaneelin painaminen voi aiheuttaa värien epätasaisuutta tai nestekiteiden joutumisen väärään asentoon. Jos näin käy, näyttö ei palaudu normaaliksi. Jos asennat telineen, aseta näyttö ruutu alaspäin tasaiselle alustalle, joka on peitetty suojaavalla vaahtomuovilla tai pehmeällä liinalla. Tämä estää näytön sekä etupaneelin painikkeiden naarmuuntumisen ja vaurioitumisen. HUOMAUTUS: Näyttösi voi näyttää erilaiselta kuin tämän oppaan kuvissa esitetty kokoonpano. Toimi varoen näyttöä asentaessasi 5

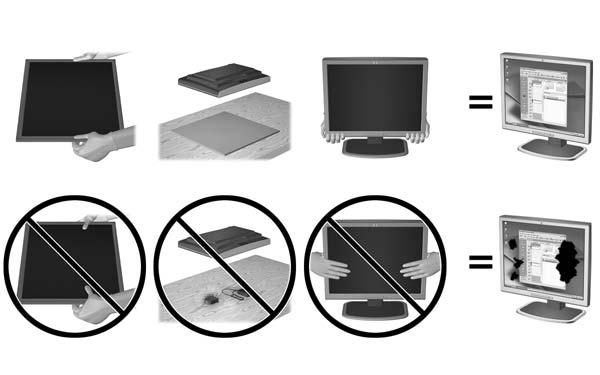

12 Telineen asentaminen HUOMIO: Älä kosketa nestekidenäytön pintaa. Nestekidepaneelin painaminen voi aiheuttaa värien epätasaisuutta tai nestekiteiden joutumisen väärään asentoon. Jos näin käy, näyttö ei palaudu normaaliksi. VIHJE: Harkitse näytön siirtämistä, sillä etulevy voi heijastaa häiritsevästi ympärillä olevaa valoa ja kirkkaita pintoja. Näyttö on helppo kiinnittää HP Quick Release 2 (HP-pikavapautus 2) -asennusratkaisun avulla. Paneelin asettaminen telineelle: 1. Aseta näyttöpaneeli ylösalaisin tasaiselle pinnalle, joka on peitetty puhtaalla ja kuivalla liinalla. 2. Liu'uta telineen kiinnitysalustan (1) yläosa paneelin takaosassa olevan kolon ylemmän ulokkeen alle. 3. Laske telineen kiinnitysalustan (2) alaosa syvennykseen kunnes se napsahtaa paikalleen. 4. HP Quick Release 2 (HP-pikavapautus 2) -lukituspidike (3) ponnahtaa ylös, kun teline on lukittu paikalleen. 6 Luku 3 Näytön asentaminen

13 Takana olevat komponentit Osa Kuvake Toiminto 1 Päävirtakytkin Katkaisee kaiken virran näytöstä. HUOMAUTUS: Asettamalla kytkin Off-asentoon, näyttö siirtyy alhaisimpaan virtatilaan silloin, kun sitä ei käytetä. 2 Virtaliitäntä Näytön verkkovirtaliitin. 3 Äänilähtö Kytkee kuulokkeet tai valinnaisen HP Speaker Bar -kaiuttimen näyttöön. 4 DVI-D Kytkee DVI-D-kaapelin näyttöön. 5 HDMI (ÄÄNI) (MHL) Liittää HDMI- tai MHL-kaapelin lähdelaitteesta näyttöön. 6 Mini-DisplayPort Liittää Mini-DisplayPort-kaapelin lähdelaitteesta näyttöön. 7 DisplayPort IN Liittää DisplayPort-kaapelin lähdelaitteesta näyttöön. 8 DisplayPort OUT Liittää DisplayPort-kaapelin ensisijaisesta näytöstä toissijaiseen näyttöön. 9 Laitteeseen tulevat USB 3.0 vakioliittimet (3) 10 Laitteeseen tuleva USB 3.0 -pikalatausliitin (1) USB-lisälaitteiden kytkentä näyttöön. Yhdistää ja lataa valinnaiset USB-akkukäyttöiset laitteet. 11 USB 3.0 lähtö Liittää USB-keskitinkaapelin lähdelaitteesta näyttöön. Takana olevat komponentit 7

14 Kaapeleiden liittäminen HUOMAUTUS: Näytön mukana toimitetaan tiettyjä kaapeleita. Kaikkia tässä osassa kuvattuja kaapeleita ei toimiteta näytön mukana. 1. Sijoita näyttö hyvin ilmastoituun paikkaan tietokoneen lähelle. 2. Ennen kuin kytket kaapelit, pujota kaapelit telineen keskellä olevasta kaapelien kuljetusreiästä. 3. Kytke videokaapeli. HUOMAUTUS: Näyttö määrittää automaattisesti, minkä tuloliitännän signaali on oikea. Syötteet voidaan valita painamalla etupaneelin Next Input (Seuraava syöte) -painiketta tai Kuvaruutunäytön (OSD) kautta painamalla Menu (Valikko) -painiketta ja valitsemalla Input Control (Syötteen hallinta). Kytke DVI-D-kaapeli näytön takapaneelissa olevaan DVI-D-liittimeen ja toinen pää lähdelaitteen DVI-D-liittimeen. 8 Luku 3 Näytön asentaminen

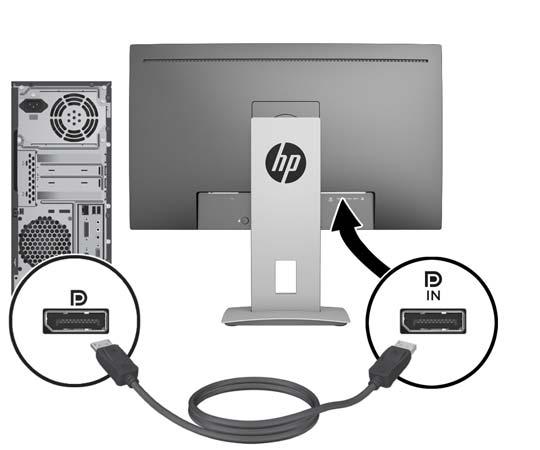

15 Kytke DisplayPort-kaapelin yksi pää näytön takana olevaan DisplayPort IN -liittimeen ja toinen pää lähdelaitteen DisplayPort-liittimeen. Kytke Mini-DisplayPortt-kaapelin yksi pää näytön takana olevaan Mini-DisplayPort -liittimeen ja toinen pää lähdelaitteen DisplayPort-liittimeen. Kaapeleiden liittäminen 9

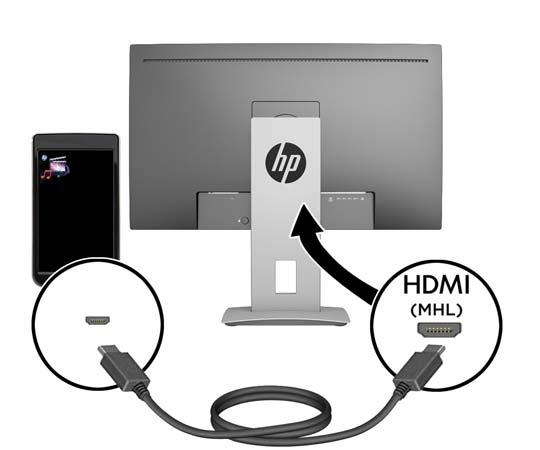

16 Kytke HDMI-kaapelin yksi pää näytön takana olevaan HDMI-liittimeen ja toinen pää lähdelaitteeseen. Kytke MHL-kaapelin yksi pää näytön takana olevaan HDMI (MHL) -liittimeen ja toinen pää mikro- USB-liittimeen, joka sijaitsee MHL-yhteyttä käyttävässä lähdelaitteessa, kuten älypuhelimessa tai taulutietokoneessa, jotta voit suoratoistaa sisältöä mobiililaitteelta näytölle. HUOMAUTUS: MHL-yhteyden kuvatarkkuus määräytyy mobiililaitteen lähtötarkkuuden asettamien rajojen mukaan. HUOMAUTUS: MHL-liitin lataa myös liitetyn MHL-mobiililaitteesi suoratoiston aikana. HUOMAUTUS: Voit myös yhdistää näytön HDMI (MHL) -liittimen ja HDMI-lähdelaitteen käyttämällä HDMI-kaapelia. 10 Luku 3 Näytön asentaminen

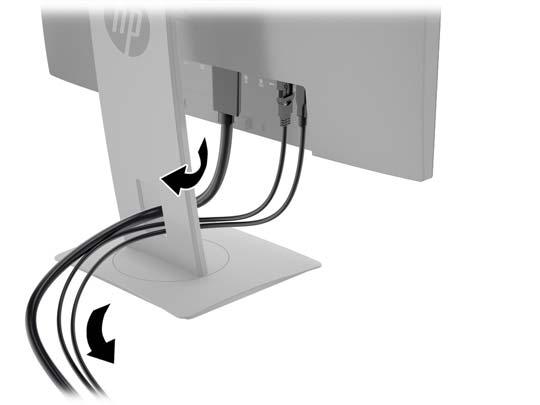

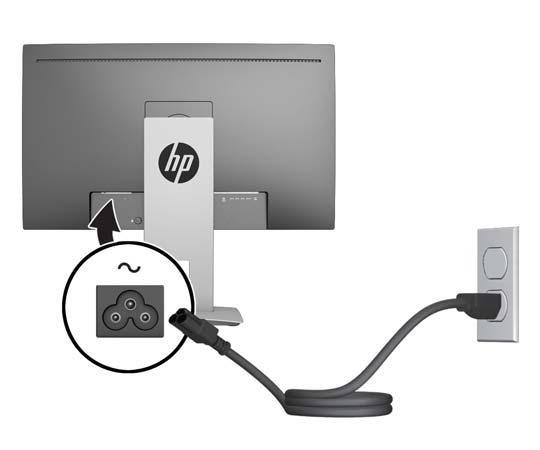

17 4. Kytke USB-lähtökaapelin B-tyypin liitin näytön takana olevaan USB-lähtöliittimeen ja saman kaapelin A- tyypin liitin lähdelaitteen USB-tuloliittimeen. 5. Kytke laitteen mukana toimitetun äänikaapelin yksi pää näytön ääniliittimeen ja toinen pää lähdelaitteen takapaneelissa olevaan äänilähtöliittimeen. 6. Kytke virtajohdon toinen pää näytön takaosassa olevaan virtaliittimeen ja toinen pää pistorasiaan. VAROITUS! Voit vähentää sähköiskun tai laitteen vahingoittumisen vaaraa toimimalla seuraavasti: Älä poista virtajohdon maadoitusta. Maadoitus on tärkeä turvallisuuden kannalta. Kytke virtajohto maadoitettuun pistorasiaan, johon on aina vaivaton pääsy. Katkaise virta laitteesta irrottamalla virtajohto pistorasiasta. Oman turvallisuutesi vuoksi, älä aseta mitään virtajohtojen ja -kaapeleiden päälle. Sijoita johdot ja kaapelit niin, ettei kukaan kompastu niihin tai astu niiden päälle vahingossa. Älä vedä johdoista tai kaapeleista. Kun irrotat johdon tai kaapelin pistorasiasta, tartu johdon pistokkeeseen. Kaapeleiden liittäminen 11

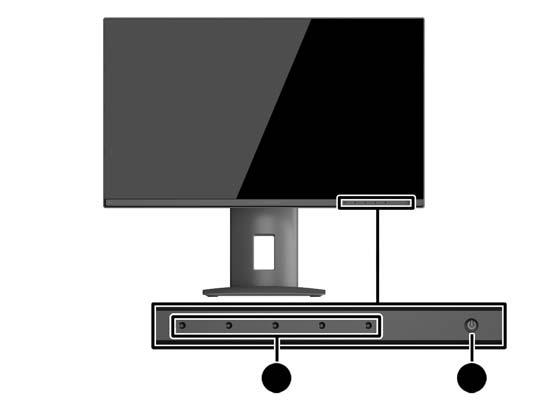

18 Etupaneelin säätimet Säädin 1 Valikko ja toimintopainikkeet Toiminta Siirry näillä painikkeilla kuvaruutunäytössä perustuen merkkivaloihin, jotka palavat kun kuvaruutunäyttö on auki. 2 Virtapainike Käynnistää tai sammuttaa näytön. HUOMAUTUS: Varmista, että näytön takana oleva päävirtakytkin on ON (päällä) - asennossa näytön kytkemiseksi päälle. HUOMAUTUS: Kuvaruutuvalikkosimulaattoria voi tarkastella HP:n asiakkaan itsekorjausmediakirjastossa osoitteessa 12 Luku 3 Näytön asentaminen

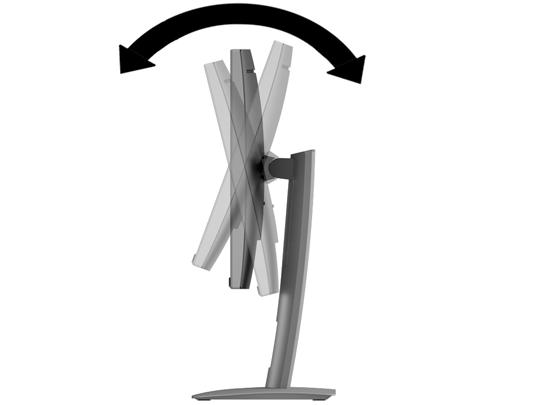

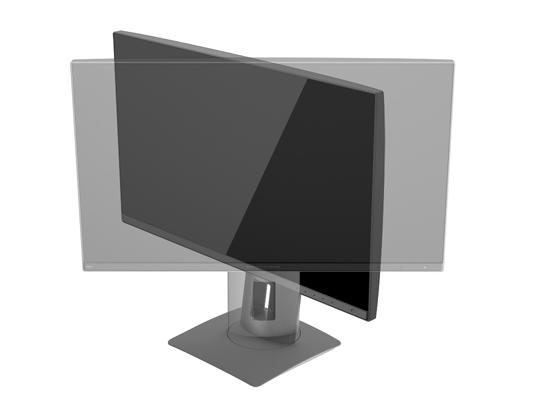

19 Näytön säätäminen 1. Kallista näyttöpaneelia eteen- tai taaksepäin siten, että se on halutulla tasolla. 2. Kierrä näyttöä vasemmalle tai oikealle parhaaseen katselukulmaan. Näytön säätäminen 13

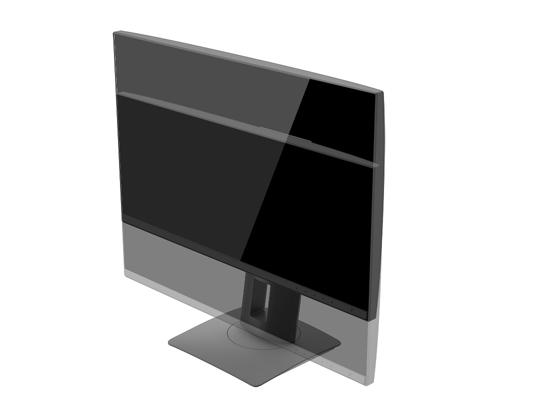

20 3. Säädä näytön korkeutta työasemasi tarpeiden mukaisesti. Näytön yläreunan ei tule ylittää silmien korkeutta. Näytön laskeminen alas ja kallistaminen voi parantaa käyttömukavuutta silmälaseja käytettäessä. Näyttöä on säädettävä, kun muutat työskentelyasentoa päivän aikana. 4. Käännä näyttöä vaaka-asennosta pystyasentoon, jos se sopii sovellukseesi paremmin. a. Säädä näyttö täyskorkeaan asentoon ja kallista näyttö taakse täysin kallistettuun asentoon (1). b. Käännä näyttöä 90 myötäpäivään tai vastapäivään 90 pystyasentoon (2). HUOMIO: Jos näyttö ei ole käännettäessä täyskorkeassa ja täysin kallistetussa asennossa, näyttöpaneelin oikea alakulma koskettaa jalustaa ja voi vahingoittaa näyttöä. Jos lisäät näyttöön valinnaisen kaiutinpalkin, asenna se näytön kallistamisen jälkeen. Kaiutinpalkki koskettaa näyttöä kallistettaessa jalustaa ja näyttö tai kaiutinpalkki voi vahingoittua. HUOMAUTUS: Jos haluat tarkastella tietoja näytöllä pystysuunnassa, voit asentaa HP Display Assistant -ohjelmiston. Ohjelmisto on ladattavissa osoitteesta tai ohjelmiston ja ohjeiden optiselta levyltä, jos se on toimitettu. Myös näyttövalikko voidaan kääntää pystysuoraan. Jos haluat kääntää kuvaruutunäyttöä, avaa se ensin painamalla etupaneelissa olevaa Menu (Valikko) -painiketta ja valitse OSD Control (Kuvaruutunäytön hallinta) ja sitten OSD Rotation (Kuvaruutunäytön kääntäminen). 14 Luku 3 Näytön asentaminen

21 Näytön käynnistäminen 1. Aseta näytön takana oleva päävirtakytkin On (päällä) -asentoon. 2. Käynnistä tietokone virtakytkimestä. 3. Kytke näyttöön virta painamalla sen etuosassa olevaa virtapainiketta. HUOMIO: Jos sama liikkumaton kuva näkyy näytössä pitkään, se voi palaa kiinni siihen.* Vältä näytön tällainen vaurioituminen käynnistämällä näytönsäästäjä tai sammuttamalla näyttö aina, kun se jää käyttämättömäksi pitemmäksi aikaa. Jäännöskuva voi esiintyä kaikissa LCD-näytöissä. HP:n takuu ei kata näyttöjä, joissa kuva on palanut kiinni. * Pitkällä ajalla tarkoitetaan kuvan pysymistä 12 peräkkäistä tuntia. HUOMAUTUS: Jos virtakytkimen painamisen jälkeen ei tapahdu mitään, Power Button Lockout (Virtakytkimen lukitus) saattaa olla käytössä. Poista tämä ominaisuus käytöstä pitämällä näytön virtakytkintä alhaalla 10 sekunnin ajan. HUOMAUTUS: Virran merkkivalo voidaan poistaa näyttövalikossa käytöstä. Paina näytön etupaneelissa olevaa Menu (Valikko) -painiketta ja valitse Power Control (Virranhallinta) > Power LED (Virran merkkivalo) > Off (Ei käytössä). Kun näyttöön kytketään virta, näyttöön avautuu viiden sekunnin ajaksi näytön tilailmoitus. Viesti ilmoittaa sillä hetkellä aktiivisena signaalina käytettävän tulon, automaattisen kytkimen lähdeasetuksen (Käytössä tai Ei käytössä; tehtaan oletusasetus on Käytössä), nykyisen Esiasetetun näyttötarkkuuden ja suositellun esiasetetun näyttötarkkuuden. Näyttö hakee aktiivisesti signaalituloja löytääkseen aktiivisen tulon ja käyttää näytössä kyseistä tuloa. Näytön käynnistäminen 15

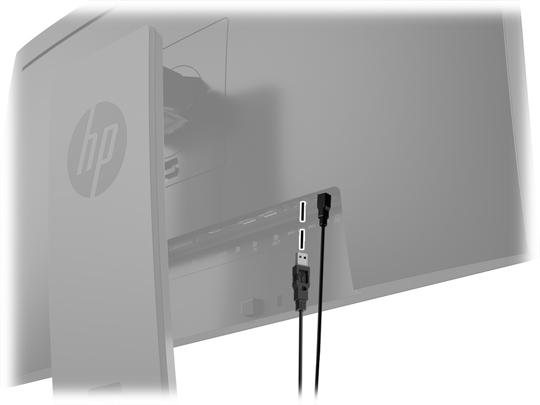

22 USB-laitteiden liittäminen USB-liitäntöjä käytetään erilaisten laitteiden, kuten digitaalikameran, USB-näppäimistön tai USB-hiiren kytkemiseen. Näytössä on neljä laitteeseen tulevaa USB-porttia. Kolmessa laitteeseen tulevista USBporteista on tavanomaiset USB-yhteydet. Yhdessä laitteeseen tulevassa USB-portissa on USB-yhteys ja nopea lataus mille tahansa akkukäyttöiselle USB-laitteelle. Komponentit Kuvake Toiminta Laitteeseen tulevat USB vakioliittimet (3) Laitteeseen tuleva USB pikalatausliitin (1) USB-lisälaitteiden kytkentä näyttöön. Yhdistää ja lataa valinnaiset USB-akkukäyttöiset laitteet. HUOMAUTUS: Tietokoneen ja näytön välille on kytkettävä USB-lähtökaapeli, jotta näytön USB-tuloliittimiä voidaan käyttää. Lue vaihe 4 kohdasta Kaapeleiden liittäminen sivulla Luku 3 Näytön asentaminen

23 Näytön telineen poistaminen Voit irrottaa näyttöpaneelin jalustasta ja kiinnittää näytön seinälle, kääntövarteen tai muuhun asennuskiinnikkeeseen. HUOMIO: irrotettu. Ennen kuin alat irrottaa näyttöä varmista, että näytön virta on katkaistu ja kaikki kaapelit on 1. Irrota kaikki johdot ja kaapelit näytöstä. 2. Aseta näyttö ylösalaisin tasaiselle pinnalle, joka on peitetty puhtaalla ja kuivalla liinalla. 3. Poista HP Quick Release 2 -mekanismin (1) lukitus painamalla näytön alaosan keskellä olevaa salpaa ylöspäin. 4. Käännä telineen alaosaa ylöspäin, kunnes kiinnitysalusta ohittaa paneelin kolon (2). 5. Liu'uta teline ulos kolosta (3). Näytön kiinnittäminen Näyttöpaneeli voidaan kiinnittää seinälle, kääntövarteen tai johonkin muuhun asennuskiinnikkeeseen. HUOMAUTUS: Tämä laite on suunniteltu käytettäväksi UL- tai CSA-seinäkiinnitystelineen kanssa. HUOMIO: Tässä näytössä on VESA-standardin mukaiset 100 mm:n kiinnitysaukot. Jonkun muun tarjoajan kiinnitysratkaisu voidaan kiinnittää näyttöön neljällä ruuvilla, joiden halkaisija on 4 mm, kierteen nousu 0,7 ja pituus 10 mm. Älä käytä pidempiä ruuveja, sillä ne saattavat vahingoittaa näyttöä. On tärkeää varmistaa, että valmistajan kiinnitysratkaisu on VESA-standardin mukainen ja kestää näytön painon. Parhaan tuloksen saavuttamiseksi on tärkeää käyttää näytön mukana toimitettuja virta- ja videokaapeleita. Näytön telineen poistaminen 17

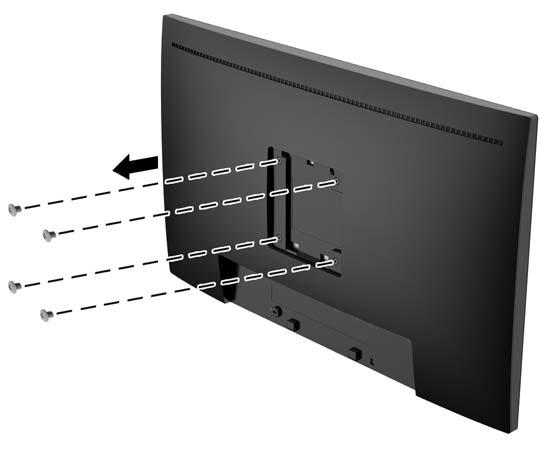

24 Näytön kiinnittäminen kiinnikkeeseen Asenna näyttöpaneeli asennuskiinnikkeeseen: 1. Irrota näyttö jalustasta. Näytön telineen poistaminen sivulla Irrota neljä ruuvia näyttöpään takana olevista VESA-kiinnitysrei'istä. 3. Asenna kiinnitysalustan seinälle tai valitsemaasi kääntövarteen neljällä ruuvilla, jotka irrotettiin näyttöpään takana olevista VESA-kiinnitysrei'istä. 18 Luku 3 Näytön asentaminen

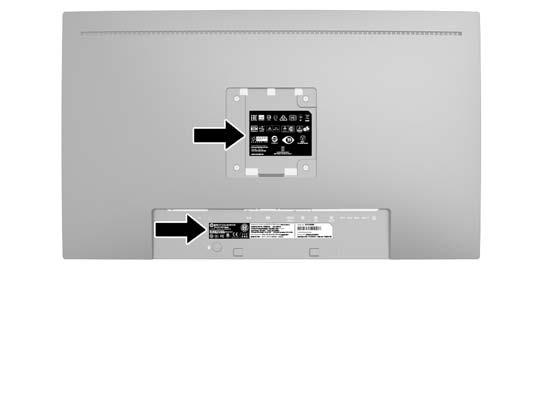

25 Sarja- ja tuotenumeron sijainti Sarja- ja tuotenumero on ilmoitettu näyttöpään takapaneelissa olevassa tarrassa. Tarvitset näitä numeroita, kun otat yhteyttä HP:hen näyttösi malliin liittyen. HUOMAUTUS: Sinun täytyy ehkä kääntää hieman näyttöpäätä tarran lukemiseksi. Vaijerilukon asentaminen Voit kiinnittää näytön johonkin kiinteään esineeseen HP:lta lisävarusteena saatavalla vaijerilukolla. Sarja- ja tuotenumeron sijainti 19

26 4 Näytön käyttäminen Näytönohjaimien lataaminen Asentaminen optiselta levyltä (saatavilla tietyillä alueilla) Asenna.INF- ja.icm-tiedostot tietokoneelle mahdollisesti toimitetulta optiselta levyltä seuraavasti: 1. Aseta optinen levy tietokoneen optiseen asemaan. Optinen levyvalikko tulee näkyviin. 2. Katso HP Monitor Software Information (HP:n näytön ohjelmistoa koskevia tietoja). 3. Valitse Install Monitor Driver Software (Asenna näytönohjainohjelmisto). 4. Toimi näyttöön tulevien ohjeiden mukaan. 5. Varmista, että oikea resoluutio ja virkistystaajuus tulevat näkyviin Windowsin näytön ohjauspaneeliin. Lataaminen Internetistä Jos tietokoneessasi tai lähdelaitteessasi ei ole optista asemaa, voit ladata.inf- ja.icm-tiedostojen uusimmat versiot HP:n näyttöjen tukisivuilta. 1. Siirry osoitteeseen ja valitse sopiva maa ja kieli. 2. Valitse Get software and drivers (Ohjelmisto ja ohjaimet). 3. Kirjoita HP:n näytön malli hakukenttään ja valitse Find my product (Etsi tuote). Kuvaruutunäytön (OSD) käyttäminen Kuvaruutunäytön (OSD) valikolla käyttäjä voi säätää näyttökuvan mieleisekseen. Voit tehdä kuvaruutunäytön säädöt itse näytön etupaneelin painikkeilla. Voit avata näyttövalikon ja tehdä säätöjä toimimalla seuraavasti: 1. Jos näytön virtaa ei ole vielä kytketty, kytke virta painamalla virtapainiketta. 2. Avaa kuvaruutunäytön (OSD) valikko painamalla jotakin viidestä etulevyn toimintopainikkeesta (virtakytkintä lukuun ottamatta) painikkeiden aktivoimiseksi ja paina sitten Menu (Valikko)-painiketta. 3. Etupaneelin viidellä toimintopainikkeella voit selata, valita ja säätää valikkovalintoja. Painikkeen tarrat vaihtelevat riippuen aktiivisesta valikosta tai alivalikosta. Päävalikon valikkovalinnat luetellaan seuraavassa taulukossa. Pää-Valikko Luminance (Luminanssi) Color Control (Värin hallinta) Input Control (Tulon ohjaus) Kuvaus Säätää näytön kirkkaustasoa. Näytön värin valinta ja säätäminen. Valitsee videon tulosignaalin. 20 Luku 4 Näytön käyttäminen

27 Pää-Valikko Image Control (Kuvan säätö) PIP Control (PIP-ohjaus) Power Control (Virranhallinta) OSD Control (OSD-ohjaus) Management (Hallinta) Language (Kieli) Information (Tiedot) Exit (Poistu) Kuvaus Säätää näyttökuvaa. Kuva kuvassa -toiminnon kuvan valinta ja säätäminen. Muuttaa virta-asetuksia. Säätää kuvaruutunäytön ja toimintopainikkeiden ohjaimia. Ottaa käyttöön / poistaa käytöstä DDC/CI-tuen ja palauttaa kaikki OSD-valikon asetukset tehdasasetuksiksi. Valitsee OSD-valikon näyttökielen. Oletuskieli on English (Englanti). Näyttää tärkeitä tietoja näytöstä. Sulkee näyttövalikon. Väriasetusten asettaminen Tämä näyttö on sertifioitu DICOMin (Digital Imaging and Communication in Medicine) osan 14 yhteensopivaksi tuotteeksi. Tämä näyttö on tarkoitettu käytettäväksi terveydenhuollon ammattilaisille lääketieteellisten kuvien tarkastelua, terveydenhuollon kliinisinten arviointien suorittamista, potilaskonsultaatiota ja kirurgista suunnittelua varten. Näyttö on valmiiksi kalibroitu, ja värien oletusasetus on DICOM. Voit muuttaa väriasetuksen toiseen esiasetettuun tai mukautettuun asetukseen seuraavasti: 1. Paina näytön etupaneelissa olevaa Menu (Valikko) -painiketta näyttääksesi kuvaruutunäytön valikon. 2. Siirry ja Korosta Color (Väri) -valikko ja valitse sitten haluamasi väriasetus. 3. Napsauta valintamerkki-painiketta (ok) ja valitse sitten Save and Return (Tallenna ja palaa). HUOMAUTUS: HUOMAUTUS: Kun kliinisiä kuvia tarkastellaan, varmista että väriasetus on DICOM. DICOM-värin valinta poistaa käytöstä Dynamic Contrast Ration (DCR). Värihallinnan valikkovalinnat luetellaan seuraavassa taulukossa: Pää-Valikko srgb DICOM Lämmin Neutraali Viileä Alkuperäinen Mukautettu RGB Kuvaus Näytön värit määritetään alan kuvateknologiassa sovellettavien väristandardien mukaiseksi. Asettaa näytön värit yhteensopivaksi DICOMin (Digital Imaging and Communication in Medicine) osan 14 kanssa. Asettaa värimallin 5000K-värilämpötila-alueelle Asettaa värimallin 6500K-värilämpötila-alueelle. Asettaa värimallin 9300K-värilämpötila-alueelle. Säätää näytön oletusarvoiseen värimalliin. Oletusarvoinen värimalli vaihtelee näyttötilojen mukaan. Voit valita ja säätää omia väritasoja. R asettaa punaiset väritasot. Väriasetusten asettaminen 21

28 Pää-Valikko Kuvaus R asettaa vihreät väritasot. R asettaa siniset väritasot. Kuva kuvassa (PIP) - ja Picture-beside-Picture (PBP) -toiminnon käyttö Näyttö tukee sekä PIP:tä, jossa yksi lähde sijoitetaan toisen päälle ja PBP:tä, jossa yksi lähde sijoitetaan toisen lähteen viereen joko vaaka- tai pystysuoraan. PIP:n tai PBP:n käyttäminen: 1. Liitä toissijainen syöttölähde näyttöön. 2. Paina jotakin viidestä etulevyn toimintopainikkeesta painikkeiden aktivoimiseksi ja paina sitten Menu (Valikko) -painiketta kuvaruutunäytön avaamiseksi. 3. Valitse kuvaruutunäytössä PIP Control (PIP- ohjaus) > PIP On/Off (PIP päälle/pois päältä) ja valitse sitten joko Picture- in- Picture (Kuva kuvassa) tai Picture-beside-Picture (Kuva kuvan vieressä). 4. Näyttö hakee toissijaisista syötteistä kelvollista syötettä ja käyttää kyseistä syötettä PIP-/PBP-kuvalle. Jos haluat muuttaa PIP-/PBP-syötteen, valitse kuvaruutunäytössä PIP Input (Kuva kuvassa -toiminnon syöte) ja valitse haluamasi syöte. 5. Jos haluat muuttaa Kuva kuvassa -toiminnon kokoa, valitse kuvaruutunäytössä PIP Size (Kuva kuvassa - toiminnon koko) ja valitse haluamasi koko. 6. Jos haluat muuttaa Kuva kuvassa -toiminnon sijaintia, valitse kuvaruutunäytössä PIP Position (Kuva kuvassa -toiminnon sijainti) ja valitse sitten haluamasi sijainti. DisplayPort-monitoisto Jos käytät DisplayPortia ensisijaisena videosyöttölähteenä, voit monitoistaa muihin ketjutuskokoonpanoon liitettyihin DisplayPort-näyttöihin. Voit kytkeä tietokoneeseen jopa neljä näyttöä tässä kokoonpanossa, jos näytönohjain tukee tätä. DisplayPort-monitoiston käyttö: 1. Varmista, että DisplayPortia käytetään ensisijaisena videosisääntulona. 22 Luku 4 Näytön käyttäminen

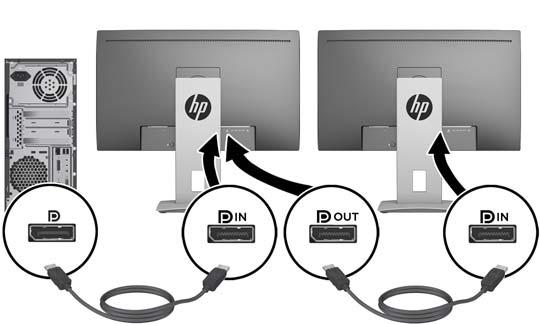

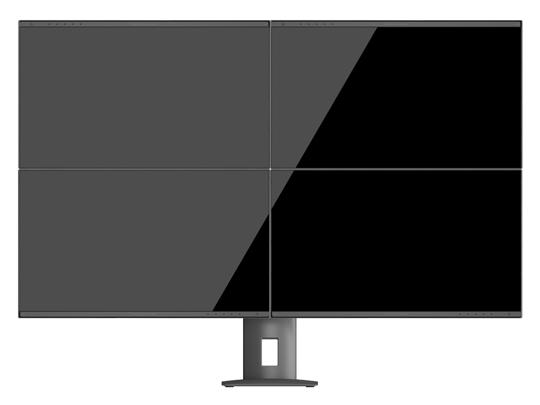

29 2. Lisää toinen näyttö liittämällä DisplayPort-kaapeli päänäytön DisplayPort OUT -liittimen ja toissijaisen monitoistonäytön DisplayPort IN -liittimeen tai toissijaisen ei-monitoistonäytön DisplayPorttuloliittimeen. 3. Voit asettaa liitetyn näytön näyttämään saman kuvan kuin ensisijainen näyttö tai toisen kuvan. Valitse kytketyn näytön kuvaruutunäytössä Management (Hallinta) > DisplayPort Output (DisplayPort- lähtö) ja valitse jokin seuraavista: a. DisplayPort 1.1 -yhteensopivuustila (oletus) - mahdollistaa saman videokuvan lähettämisen kaikkiin määritettävään näyttöön tuleviin näyttöihin b. DisplayPort mahdollistaa eri kuvan lähettämisen kaikkiin määritettävään näyttöön tuleviin näyttöihin 4. Kun olet määrittänyt DisplayPort-yhteensopivuustilan kuvaruutunäytössä, aseta tietokoneen käyttöjärjestelmän näyttöasetuksilla näyttötila toissijaiselle näytölle joko peilaamaan päänäytön kuvaa tai laajentamaan toista näyttöä näyttämään päänäytöstä tulevaa eri kuvaa. Jos haluat liittää lisää näyttöjä muihin laitteisiin (enintään neljä), ketjun viimeistä näyttöä lukuun ottamatta kaikkien näyttöjen pitää tukea DisplayPort-monitoistoa. Kytke yhden näytön DisplayPort OUT seuraavan näytön DisplayPort IN -porttiin, kunnes näyttöjä on haluttu määrä. Jos haluat kullekin näytölle eri tiedot, varmista että laitteesta lähtevät näytöt määritetään DisplayPort tilaan edellä kuvatulla tavalla. DisplayPort-monitoisto 23

30 DisplayPort-monitoistoon liitettävien näyttöjen määrä riippuu useista tekijöistä, kuten kunkin näytön tarkkuuksista ja näytteenottoaikaväleistä ja grafiikkasuorittimen ominaisuuksista tai upotetusta grafiikkajärjestelmästä. Lue lisää näytönohjaimen ominaisuuksista näytönohjaimen mukana toimitetusta käyttöoppaasta. Tarkkuus Monitoiston maksimi näyttää määrän 1280 x x x x x Automaattisen lepotilan käyttö Näyttö tukee Kuvaruutunäyttö (OSD) -vaihtoehtoa nimeltä Auto-Sleep Mode (Automaattinen lepotila), jonka avulla voit ottaa käyttöön tai poistaa käytöstä näytön virransäästöominaisuuden. Kun Auto-Sleep-Mode (Automaattinen lepotila) on otettu käyttöön (käytössä oletusarvon mukaan), näyttö siirtyy virransäästötilaan kun isäntätietokone viestittää alhaisen virran tilan (ei vastaanota vaaka- tai pystysignaalia). Tässä virransäästötilassa näyttö pimenee, taustavalo sammutetaan ja LED- merkkivalo muuttuu keltaiseksi. Näyttö käyttää alle 0,5 W virtaa tässä tilassa. Näyttö herää säästötilasta kun isäntätietokone lähettää aktiivisen signaalin näytölle (esimerkiksi jos aktivoit hiiren tai näppäimistön). Voit poistaa Auto-Sleep-Mode (Automaattinen lepotila) käytöstä kuvaruutunäytössä. Paina jotakin viidestä etulevyn toimintopainikkeesta painikkeiden aktivoimiseksi ja paina sitten Menu (Valikko) -painiketta kuvaruutunäytön avaamiseksi. Valitse kuvaruutunäytössä Power Control (Virranhallinta) > Auto-Sleep Mode (Automaattinen lepotila) > Disable (Poista käytöstä). 24 Luku 4 Näytön käyttäminen

31 A Tekniset tiedot HUOMAUTUS: Tekniset tiedot vastaavat HP:n komponenttien valmistajien tyypillisiä teknisiä tietoja; todellinen suorituskyky voi olla parempi tai huonompi. Tuotteen uusimmat tekniset tiedot ja muut tekniset tiedot löydät osoitteesta quickspecs/. Voit hakea myös näyttöäsi koskevat mallikohtaiset pikatiedot. 60,96 cm:n/24 tuuman malli Näyttö Tyyppi 60,96 cm:n laajakuva IPS 24 tuuman laajakuva Todellinen kuva-ala 60,96 cm lävistäjä 24 tuuman lävistäjä Enimmäispaino (ilman pakkausta) 5,78 ± 0,25 kg 12,74 ± 0,55 paunaa Mitat (sisältää jalustan) Korkeus (korkein kohta) Korkeus (matalin kohta) Syvyys Leveys 52,02 cm 39,02 cm 21,02 cm 53,38 cm 20,48 tuumaa 15,36 tuumaa 8,28 tuumaa 21,02 tuumaa Enimmäistarkkuus 1920 x 1200 (60 Hz) Paras tarkkuus 1920 x 1200 (60 Hz) Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 5 35 C C F F Virtalähde VAC, 50/60 Hz Tuloliitännät Yksi HDMI/MHL-liitin, yksi DisplayPort-liitin, yksi Mini-DisplayPort-liitin, yksi DVI-liitin (kaapelin toimitus vaihtelee alueittain) 68,47 cm:n/27 tuuman QHD-malli Näyttö Tyyppi 68,47 cm:n laajakuva IPS 27 tuuman laajakuva Todellinen kuva-ala 59,67 x 33,57 cm 23,49 x 13,22 tuumaa Enimmäispaino (ilman pakkausta) 7,66 kg 16,89 paunaa Mitat (sisältää jalustan) Korkeus (korkein kohta) 53,37 cm 21,01 tuumaa 60,96 cm:n/24 tuuman malli 25

32 Korkeus (matalin kohta) Syvyys Leveys 40,37 cm 21,82 cm 61,43 cm 15,89 tuumaa 8,59 tuumaa 24,16 tuumaa Enimmäistarkkuus 2560 x 1440 (60 Hz) Paras tarkkuus 2560 x 1440 (60 Hz) Ympäristön vaadittu lämpötila Käyttölämpötila Varastointilämpötila 5 35 C C F F Virtalähde VAC, 50/60 Hz Tuloliitännät Yksi HDMI/MHL-liitin, yksi DisplayPort-liitin, yksi Mini-DisplayPort-liitin, yksi DVI-liitin (kaapelin toimitus vaihtelee alueittain) Näyttötarkkuuden oletusasetuksien tunnistaminen Alla luetellut näytön tarkkuudet ovat yleisimmin käytetyt. Ne ovat näytön tehdasasetukset. Näyttö tunnistaa automaattisesti nämä esiasetukset. Niitä käytettäessä kuva tulee näytölle oikean kokoisena ja keskitettynä. 60,96 cm:n/24 tuuman malli Oletus Kuvapistemuoto Vaakataajuus (khz) Pystytaajuus (Hz) ,469 59, ,469 70, ,879 60, ,363 60, ,000 59, ,702 59, ,981 60, ,712 59, ,935 59, ,000 60, ,000 60, ,290 59, ,500 60, ,038 59, Liite A Tekniset tiedot

33 68,47 cm:n/27 tuuman malli Oletus Kuvapistemuoto Vaakataajuus (khz) Pystytaajuus (Hz) ,469 59, ,469 70, ,879 60, ,363 60, ,000 60, ,702 59, ,981 60, ,000 60, ,935 59, ,000 60, ,000 60, ,290 59, ,500 60, ,038 59, ,556 59, ,787 59,951 Teräväpiirtovideomuodot Oletus Ajoituksen nimi Kuvapistemuoto Vaakataajuus (khz) Pystytaajuus (khz) 1 480p ,469 59, p ,469 59, p ,000 60, p ,250 50, p ,500 50,000 6* 1080i ,750 60,000 7* 1080i ,125 50, p ,500 60, p ,250 50,000 10** 1080p ,750 30,000 * Vain HDMI-tuloa varten ** Vain HDMI-tuloa varten Näyttötarkkuuden oletusasetuksien tunnistaminen 27

34 B Tuki ja vianmääritys Yleisten ongelmien ratkaiseminen Seuraavassa taulukossa on lueteltu mahdollisia vikoja, niiden aiheuttajia ja suositeltavia korjaustoimenpiteitä. Ongelma Todennäköinen syy Ratkaisu Näyttö on tyhjä tai kuva vilkkuu. Virtajohto on irti. Virtapainike on sammutettu. Videokaapelia ei ole kytketty asianmukaisesti. Järjestelmä on lepotilassa. Kiinnitä virtajohto. Paina etupaneelin virtapainiketta. HUOMAUTUS: Jos virtapainikkeen painamisella ei ole vaikutusta, paina sitä ja pidä sitä alhaalla 10 sekunnin ajan, niin virtakytkimen lukitus aukeaa. Liitä videokaapeli oikein. Lisätietoja on kohdassa Kaapeleiden liittäminen sivulla 8. Aktivoi näyttö painamalla jotakin näppäimistön näppäintä tai liikuttamalla hiirtä. Näytönohjaimen yhteensopivuus. Avaa OSD-valikko ja valitse Input Control (Videosisääntulo) - valikko. Aseta Auto-Switch Input (Tulon automaattinen vaihto) -asetukseksi Off (Ei käytössä) ja valitse syöte manuaalisesti. Kuva on epäselvä, samea tai liian tumma. Check Video Cable (Tarkista videokaapeli) viesti näkyy näytöllä. Input Signal Out of Range (Tulosignaali alueen ulkopuolella) viesti näkyy näytöllä. Näyttölaite on sammunut, mutta ei tuntunut menevän virtaa säästävään valmiustilaan. OSD Lockout (Näyttövalikon lukitus) näytetään. Power Button Lockout (Virtakytkimen lukitus) näytetään. Kirkkaus on liian heikko. Näytön videokaapeli on irti. Videotarkkuuden ja/tai virkistystaajuuden asetukset ovat suurempia kuin mitä näyttö pystyy käyttämään. Näytön virransäästöominaisuus ei ole käytössä. Näyttövalikon lukitus on käytössä. Näytön virtakytkimen lukitus on käytössä. Avaa OSD-valikko ja valitse Brightness (Kirkkaus) säätääksesi kirkkautta tarpeen mukaan. Kytke oikea videosignaalikaapeli tietokoneen ja näytön välille. Varmista videokaapelia liittäessäsi, että tietokoneen virta on katkaistu. Muuta asetuksiksi tuetut arvot (katso Näyttötarkkuuden oletusasetuksien tunnistaminen sivulla 26). Avaa OSD-valikko ja valitse Power Control (Virranhallinta) > Auto-Sleep Mode (Automaattinen lepotila) ja aseta automaattisen lepotilan asetukseksi On (Käytössä). Paina etupaneelin Menu (Valikko) -painiketta ja pidä sitä alhaalla 10 sekunnin ajan poistaaksesi käytöstä OSD Lockout (Kuvaruutunäytön lukitus) -toiminnon. Poista virtakytkimen lukitus käytöstä painamalla virtakytkintä ja pitämällä sitä alhaalla 10 sekunnin ajan. 28 Liite B Tuki ja vianmääritys

35 Painikkeiden lukitus Tuotetuki Virtapainikkeen tai Menu (Valikko) -painikkeen pitäminen alhaalla kymmenen sekunnin ajan lukitsee kyseisen painikkeen toiminnon. Voit palauttaa toiminnallisuuden pitämällä samaa painiketta uudelleen alaspainettuna kymmenen sekunnin ajan. Tämä toiminto on käytettävissä vain, kun näyttöön on kytketty virta ja se näyttää aktiivisen signaalin, OSD-valikon ollessa poissa käytöstä. Saat lisätietoja näyttösi käyttämisestä vierailemalla osoitteessa Valitse Find your product (Etsi tuotteesi) ja toimi näytön ohjeiden mukaan. HUOMAUTUS: support. Käyttöopas, viitemateriaali ja ohjaimet ovat saatavilla osoitteessa Tukipalvelun tarjoamat palvelut: Voit jutella verkossa HP-teknikon kanssa HUOMAUTUS: Jos keskustelua ei ole saatavilla tietyllä kielellä, se on saatavilla englanniksi. Etsi HP-palvelukeskus Ennen kuin soitat tukipalveluun Jos ongelmasi ei ratkea tämän osion ohjeita noudattamalla, voit joutua soittamaan tekniseen tukeen. Pidä seuraavat tiedot saatavilla, kun soitat: näytön mallinumero näytön sarjanumero ostopäivämäärä laskusta olosuhteet, joissa ongelma esiintyy saadut virhesanomat laitteistokokoonpano käytettävien laitteiden ja ohjelmistojen nimet ja versiot Painikkeiden lukitus 29

36 C Käytettävyys HP suunnittelee, tuottaa ja markkinoi tuotteita ja palveluita, joita kaikki voivat käyttää, mukaan lukien vammaiset, joko itsenäisten laitteiden pohjalta tai asianmukaisten apulaitteiden kanssa. Tuetut aputeknologiat HP-tuotteet tukevat erilaisia käyttöjärjestelmän aputeknologioita, ja ne voidaan määrittää toimimaan muiden aputeknologioiden kanssa. Etsi lisätietoja apuominaisuuksista laitteen haku-toiminnon avulla. HUOMAUTUS: asiakastukeen. Jos haluat saada lisätietoja tietystä aputeknologiatuotteesta, ota yhteyttä kyseisen tuotteen Yhteyden ottaminen tukipalveluun Parannamme jatkuvasti tuotteidemme ja palveluidemme käytettävyyttä ja toivomme palautetta käyttäjiltä. Jos sinulla on tuotteeseen liittyvä ongelma tai haluat kertoa käytettävyyteen liittyvistä ominaisuuksista, jotka ovat auttaneet sinua, ota yhteyttä puhelimitse (888) , maanantaista perjantaihin klo (UTC-7, MST). Jos olet kuuro tai sinulla on heikko kuulo ja käytät TRS/VRS/WebCapTel-palvelua, ota yhteyttä, jos tarvitset teknistä tukea tai sinulla on käytettävyyteen liittyviä kysymyksiä, soittamalla (877) , maanantaista perjantaihin klo (UTC-7, MST). 30 Liite C Käytettävyys
