Lämpötila-antureiden uusi tyypitystaulukko

Transkriptio

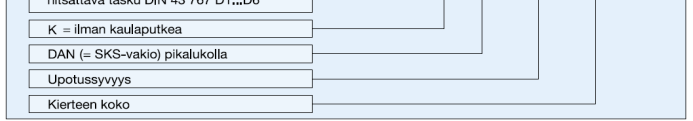

1 Lämpötila-antureiden uusi tyypitystaulukko Vanha Uusi B - 9 K - D / / H G1/2" B = liitäntäkierre F = laippa C = liitäntäkierre 1" D = hitsattava tasku A= ei kierrettä K = keraaminen suojatasku H = Kaulaputki (165mm) liitäntäkierre M18 Suojataskun halkaisija (mm) tai hitsattava tasku DIN D1 D6 K = ilman kaulaputkea Tyhjä = kaulaputki (145mm) D = kytkentäpää DAN N = kytkentäpää NA EEXD = Kytkentäpää ATEX HST = Haponkestävä kytkentäpää B = Kytkentäpää BL W = korkea koppa Tyhjä = tavallinen H = pikalukko (klipsi) Tyhjä = ruuvilukitus Upotussyvyys (mm) Prosessiliitäntä B 11 D/H 500 G½ B 6K N 100 G1/4" B 9 D/H 75 G½ W = Pt100 vastusanturi, 2XW = 2xPt100 vastusanturi W -B -9 - D / W / H G1/2"-4 -A-TR CB = Keraamisella kytkentärenkaalla TR = Vapaat johdot lähetintä varten W B 11 D/H 250 G½ 4 A TR W B 9 D/H 100 G½ 4 A CB W B 6K N 50 NPT½" 4 A CB

2 W = Pt100 vastusanturi, 2XW = 2xPt100 vastusanturi W - M A -TR Vaipparakenteinen Vaipan halkaisija SV = Vahvistettu Tyhjä=normaali Elementin pituus(mm) CB = Keraamisella kytkentärenkaalla TR = Vapaat johdot lähetintä varten W M 3/145 4 A CB W M 6/205 4 A TR W M 8/SV/ A CB W = Pt100 vastusanturi, 2XW = 2xPt100 vastusanturi W- M / / SIL- 4-A Vaipparakenteinen 303 = kaapelilla SV = Vahvistettu ilman = normaali MI halkaisija(mm) MI pituus(mm) Kaapelin pituus (mm) SIL = Silikonikaapeli Max.180 C TDT = Häiriösuojattu Teflonkaapeli Max.250 C FEP = Teflonkaapeli Max 250 C GGD = lasisilkki metallipunoskaapeli Max. 350 C W M 303 1,6/ /SIL 4 A CB W M 303 3/ /TDT 4 A CB W M 303 6/ /GGD 4 A CB

3 W - CABLE -6/ / SIL A W = Pt100 vastusanturi, 2XW = 2xPt100 vastusanturi CABLE = Kaapelianturi Hylsyn halkaisija (mm) Hylsyn pituus (mm) Kaapelin pituus (mm) SIL = Silikonikaapeli Max.180 C TDT = Häiriösuojattu Teflonkaapeli Max.250 C FEP = Teflonkaapeli Max 250 C GGD = lasisilkki metallipunoskaapeli Max. 350 C W CABLE 4/40 850/PTFE 4 A W CABLE 6/ /SIL 2 A W CABLE 6/ /SIL 4 A T-B D / H G1/2" - K TR B = liitäntäkierretäki F = laippa C = liitäntäkierre 1" D = hitsattava tasku A = ei kierrettä K = keraaminen suojatasku H = Kaulaputki (165mm) liitäntäkierre M18 Suojataskun halkaisija (mm) D = kytkentäpää DAN N = kytkentäpää NA EEXD = Kytkentäpää ATEX HST = Haponkestävä kytkentäpää B = Kytkentäpää BL H = pikalukko (klipsi) Tyhjä = ruuvilukitus Upotussyvyys (mm) Prosessiliitäntä Termoelementti tyyppi (K, J, T, L ) 1 = Toleranssiluokka, Luokka 1 (VAKIO) CB = Keraamisella kytkentärenkaalla TR = Vapaat johdot lähetintä varten T M D/H 6/1200 K 1 CB T B 11 D/H 400 G½ K 1 CB T F 11 D/H 160 DN25/PN16 K 1 CB

4 TE BA 22 DAN UMPIK/2300/ K KL.1 T-A-22- D/H- U/2300 / K-1-CB B = liitäntäkierre F = laippa C = liitäntäkierre 1" D = hitsattava tasku A = ei kierrettä K = keraaminen suojatasku H = Kaulaputki (165mm) liitäntäkierre M18 Suojataskun halkaisija (mm) D = kytkentäpää DAN N = kytkentäpää NA EEXD = Kytkentäpää ATEX HST = Haponkestävä kytkentäpää B = Kytkentäpää BL H = pikalukko (klipsi) Tyhjä = ruuvilukitus Umpikärki (U) Pituus (mm) Materiaali (Werxtoff numero) Termoelementti tyyppi (K, J, T, L ) 1 = Toleranssiluokka, Luokka 1 (VAKIO) T A 22 D/H U/1000/ K 1 CB T A 22 D/H U/710/253MA K 1 CB TE BD D1/M DAN(140) K KL.1 T- D- D1/M- D/H-K- 1 Hitsattava tasku(d) Suojataskun tyyppi pituus ja muoto (D1 D6) Materiaali( K,L,M,O ) Kytkentäpää DAN (D) pikalukituksella (H) Termoelementti tyyppi (K, J, T, L ) 1=Toleranssiluokka, Luokka 1 (VAKIO) T D D5/K D/H K 1 TR T D D1/K D/K K 1 TR

5 TE BF 15 DAN 1000/DN25/PN40 K KL.1 T-F- 15-D/H- 1000/DN25/ PN40-K- 1 Laippallinen anturi (F) Suojataskun halkaisija Kytkentäpää DAN (D) pikalukituksella (H) Suojataskun pituus (mm) Laipan koko Laipan paineluokka Termoelementin tyyppi (K, J, T, L ) 1=Toleranssiluokka, Luokka 1 (VAKIO) T F 11 D/H 400 DN25/PN16 K 1 TR T F 22 D/H 400 DN50/PN40 K 1 CB TE KAAPELI 6/ /SIL J KL.1 T-CABLE- 6/ /SIL-J- 1 CABLE=KaapeliAnturi Hylsyn halkaisija (mm) Hylsyn pituus (mm) Kaapelin pituus (mm) Kaapelin tyyppi Termoelementin tyyppi (K, J, T, L ) 1 = Toleranssiluokka, Luokka 1 (VAKIO) T CABLE 6/ /PFA T 1 T CABLE 3/25 600/FEP J 1

6 Muita sovittuja lyhennyksiä antureiden tyypitykseen: Vanha tyypitys: Uusi tyypitys: Selitys ENSIMMÄINEN TURHA B POISTUU WT BB 11 DAN 250 G½ 4J KLA CNR W B 11 D/H 250 G½ 4 A TR KYTKENTPÄÄ MÄÄRITELLÄÄN WT BA 15 DAN 400 4J KLA CNR W A 15 D/H A TR TYYPITYKSESSÄ MYÖHEMMIN ME POISTUU JA MI LYHENEE WT ME MI 3/DV/205 4J KLA W M 3/205 4 A CB ME TURHA WT ME MI 6/DV/435 4J KLA CNR W M 6/435 4 A TR CNR POISTUU JA TILALLE TR TE ME MI 3/375 K KL.1 CNR T M 3/375 K 1 TR EI LYHENNE C, KOSKA MUUTEN WT BA 22 DAN J KLA CNR T A 22 D/H A TR SEKOITTUISI CB:N KANSSA CB=CERAMIC BLOCK WT BA 22 DAN 500 4J KLA W A 22 D/H A CB KYTKENTÄPALALLE EI OLE ENNEN OLLUT TE BA 15 DAN 500 K KL.1 T A 15 D/H 500 K 1 CB MERKINTÄÄ, TARKOITTAA MYÖS CONNECTION BLOCK ESIM. HUONEANTURIT TERMOLEMENTTI=T TE BA 15 DAN 500 K KL.1 T A 15 D/H 500 K 1 CB LYHENNYS TE BH 12 DAN 435 K KL.1 CNR T H 12 D/H 435 K 1 TR PALLO=E WT PALLO 6 HST 115 4J KLA W E 6 HST A CB E=ELINTARVIKEANTURI WT PALLO 6 HST PIKA 30 4J KLA W E 6 HST PIKA 30 4 A CB PINTA=P WT PINTA 12X12X /PTFE 4J KLA W P 12X12X /PTFE 4 A LYHENNYS WT MI PINTA 5X9X45 3/ J KLA W M P 5X9X45 3/ A LIUKUVA=L WT MI NA G½ LIUK/6/210 4J KLA CNR W M N G½ L/6/210 4 A TR LYHENNYS WT MI DAN G1/2 LIUK/6/270 4J KLA W M D/H G1/2 L/6/270 4 A CB UMPIKÄRKI=U TE BA 15 DAN UMPIK/1400/253MA K KL T A 15 D/H U/1400/253MA K 1 CB LYHENNYS TE BA 22 DAN UMPIK/4500/ K KL1 CNR T A 22 D/H U/4500/ K 1 TR BAJONETTI=>BAJO WT BAJONETTI 6/ /GGD 4J KLA W BAJO 6/ /GGD 4 A LYHENNYS TE BAJONETTI 6/ /GGD K KL.1 T BAJO 6/ /GGD K 1 DV POISTUU WT MI 303DV 3/ /SIL 4J KLA W M 3 303/ /SIL 4 A TURHA WT ME MI 3/DV/375 4J KLA W M 3/375 4 A CB D1 D6 HITSATTAVIEN SUOJATASKUJEN PITUUKSIA EI MERKITÄ TE BD D5/L DAN(260) K KL.1 T D D5/L D/H K 1 CB OVAT JO STANDARDISSA SEKÄ TE BD D4/O DAN(200) K KL.1 T D D4/O D/H K 1 CB ERILLISESSÄ DATALEHDISSÄ MÄÄRITELTY MUUALTA TILATTAVAT ANTURIT JA SPECIAL ANTURIT MERKITÄÄN " * " WT MI NA G½ LIUK/6/270 4J KLA W M N G½ L/6/270 4 A CB* SKS:N SISÄINEN RAKENNE LISÄTIEDOT MERKITÄÄN TE MI 301 6/900 K KL.1 T M 301 6/900 K 1 CB* TUOTTEEN LISÄRIVEILLE SV SÄILYY WT ME MI 8/SV/1140 4J KLA W M 8/SV/ CB TARVITAAN, KUN ANTURI EI OLE TASAPAKSU 2XWT ME MI 8/SV/525 4J KLA 2XW M 8/SV/525 4 CB KAULAPUTKI > KP BB 9 DAN 100 (KAULAPUTKI 205) R1/2 BB 9 DAN 130 (KAULAPUTKI 175) R1/2 B 9 D/H 100 (KP/205) R1/2 B 9 D/H 130 (KP/175) R1/2 KYTKENTÄPÄÄ ESIM. DAN > D/H, NA >N BB 9/60 DAN 50 G½ B 9/60 D/H 50 G½ H.> Hebel eli pikalukitus ja ilman tarkoittaa TE BA 15 DAN 2000 K KL.1 T A 15 D/H 2000 K 1 ruuvi kiinnitteinen TE MI NA 6/2000 K KL.1 TE MI N 6/2000 K KL.1
