LÄMPÖTILA-ANTURIT INSTRUMENTIT 6 TUOTEHINNASTO

Transkriptio

1 TUOTEHINNASTO LÄMPÖTILA-ANTURIT INSTRUMENTIT 6 SKS-automaatio Oy Martinkyläntie 50, PL 122, Vantaa, sähköposti: automaatio@sks.fi, faksi , puh. * Etelä-Suomi Martinkyläntie Vantaa Puh. (09) Faksi(09) Länsi-Suomi Mustionkatu Turku Puh. (02) Faksi(02) Keski-Suomi Hämeenkatu 6 A Tampere Puh. (03) Faksi(03) Tavaraosoite Varastokatu Hyvinkää Puh. (09) Faksi(09)

2 Sisällysluettelo Sivu VTT 02 ATEX Q 001- ja ISO 9001:2000 -sertifikaatti... 2 Anturien valmistusohjelma... 3 Pt100-anturit, yleistä... 4 Pt100-johtimien värimerkinnät... 4 Pt100-anturien toleranssit... 5 Tilauskaavioiden rakenteet (Pt100)... 6, 7 Pt100-anturit (suojatasku + mittauselementti... 8, 9 Pt100-anturit, vaipparakenteiset kaapelilla Pt100-anturit, kaapelianturit Pt100-anturit, pinta-anturit Pt100-anturit, elintarvikeanturit Pt100-anturit, bajonettianturit Pt100-anturit, mittauselementit... 11, 12 Termoelementit, yleistä Termoelementtien toleranssit Termoelementtien värimerkinnät.. 14 Tilauskaavioiden rakenteet Termoelementit (suojatasku + mittauselementti)... 16, 17 Termoelementit, vaipparakenteiset kaapelilla Termoelementit, pinta-anturit Termoelementit, bajonettianturit Keraamiset anturit Termoelementtien mittauselementit... 18, 19 Suojataskut, hitsattavat suojataskut... 20, 21 Juuriyhteet, hitsattavien suojataskujen materiaalit Termoelementtiliittimet Helmirengasliittimet Kaasutiiviit kierreliittimet Kiinnityslaipat Termoelementtikaapelien standardit... 23, 24 Termoelementtikaapelit, varastotyypit Lämpötilakalibroinnin hinnat Hinnat Netto, ilman arvonlisäveroa, vapaasti varastossamme, ilman pakkausta. Hinnat perustuvat tehtaan hintaan ja voimassaoleviin tuontimaksuihin. Mikäli niissä tapahtuu muutoksia, pidätämme oikeudet vastaaviin muutoksiin. Myyntiehdot: Teknisen Kaupan Liitto ry:n myyntiehdot (TKL04). 2

3 3

4 Pt100-anturit Vastusmittausperiaate. Platinalla on positiivinen resistanssin lämpökerroin kasvaa lämpötilan noustessa. Vastusmuutos lämpötilan funktiona 0,39 Ω/1 C. Pitkäaikaisstabiilisuus on suurin ero verrattuna muihin lämpötilan mittausmenetelmiin 1 vuoden aikana parempi kuin 0,2 Ω/0 C. Pt100-johtimien värimerkinnät, EN mukaan 4

5 Pt100-anturit Anturivaihtoehdot 1 x Pt100 2 x Pt100 (3xPt100) 2-johdinrakenne 3-johdinrakenne 4-johdinrakenne + kompensointilenkki Tarkkuusluokat Klasse A Klasse B Klasse B 1/3 DIN Klasse B 1/10 DIN Tärinänkestävyys Tärinänkestävä Erikoistärinänkestävä Pt100-vastusanturin toleranssit, EN mukaan Lämpötila Klasse A Toleranssi Klasse B C C Ω C Ω -200 ±0,55 ±0,24 ±1,3 ±0, ±0,35 ±0,14 ±0,8 ±0,32 0 ±0,15 ±0,06 ±0,3 ±0, ±0,35 ±0,13 ±0,8 ±0, ±0,55 ±0,20 ±1,3 ±0, ±0,75 ±0,27 ±1,8 ±0, ±0,95 ±0,33 ±2,3 ±0, ±1,15 ±0,38 ±2,8 ±0, ±1,35 ±0,43 ±3,3 ±1, ±1,45 ±0,46 ±3,6 ±1, ±3,8 ±1, ±4,3 ±1, ±4,6 ±1,34 Ω Tarkkuusluokat Klasse B Alueella C 0 C = ± 0,3 C 100 C = ± 0,8 C Klasse A Alueella C 0 C = ± 0,15 C 100 C = ± 0,35 C Jos halutaan tarkempia arvoja kuin mitä tarkkuusluokka A tarjoaa, on jaotuksen pohjana aina tarkkuusluokka B, esimerkiksi: 1/3 1/10 DIN ±0,3 ±0,3 0 C 3 10 Jaotetut arvot eivät ole voimassa koko mittausalueella. 5

6 Esimerkkejä tyypityksestä Suojatasku Suojatasku + WT-mittauselementti Kun tyypitetään kokonaisuus, suojatasku ja mittauselementti, aloitetaan erittely alkuliitteellä WT (Pt100) tai 2xWT (2xPt100). Alleviivattu osuus on suojatasku. Pt100-mittauselementti Kun tyypitetään mittauselementti, aloitetaan erittely alkuliitteellä WT (Pt100) tai 2xWT (2xPt100). 6

7 Esimerkkejä tyypityksestä Vaipparakenteinen vastuselementti Kaapelianturi (pinta-anturi) 7

8 Lämpötila-anturihinnasto Varastokoodi SKS-tyyppi Elementti Hinta Vastusanturit, kierrettävä kaulaputketon DIN Form 2 Tuotelehti WT-BB-6K-NA-50-G½-4J-KLA 3/95 129, WT-BB-6K-NA-50-G½-4J-KLA-CNR 3/95 124, WT-BB-6K-NA-100-G½-4J-KLA 3/ , WT-BB-6K-NA-100-G½-4J-KLA-CNR 3/ , WT-BB-9K-DAN-100-G½-4J-KLA 6/ , WT-BB-9K-DAN-100-G½-4J-KLA-CNR 6/ , WT-BB-9K-DAN-160-G½-4J-KLA 6/ , WT-BB-9K-DAN-160-G½-4J-KLA-CNR 6/ ,00 Vastusanturit, kierrettävä kaulaputkellinen DIN Form 2G Tuotelehti WT-BB-9-DAN-100-G½-4J-KLA 6/ , WT-BB-9-DAN-100-G½-4J-KLA-CNR 6/ , WT-BB-9-DAN-160-G½-4J-KLA 6/ , WT-BB-9-DAN-160-G½-4J-KLA-CNR 6/ , WT-BB-9-DAN-250-G½-4J-KLA 6/ , WT-BB-9-DAN-250-G½-4J-KLA-CNR 6/ , WT-BB-9-DAN-400-G½-4J-KLA 6/ , WT-BB-9-DAN-400-G½-4J-KLA-CNR 6/ , WT-BB-11-DAN-160-G½-4J-KLA 6/ , WT-BB-11-DAN-160-G½-4J-KLA-CNR 6/ , WT-BB-11-DAN-250-G½-4J-KLA 6/ , WT-BB-11-DAN-250-G½-4J-KLA-CNR 6/ , WT-BB-11-DAN-400-G½-4J-KLA 6/ , WT-BB-11-DAN-400-G½-4J-KLA-CNR 6/ ,00 Vastusanturit, kierrettävä kaulaputkellinen DIN Form 2G Tuotelehti WT-BC-11-DAN-160-G1-4J-KLA 6/ , WT-BC-11-DAN-160-G1-4J-KLA-CNR 6/ , WT-BC-11-DAN-250-G1-4J-KLA 6/ , WT-BC-11-DAN-250-G1-4J-KLA-CNR 6/ , WT-BC-11-DAN-400-G1-4J-KLA 6/ , WT-BC-11-DAN-400-G1-4J-KLA-CNR 6/ ,00 Vastusanturit, laipallinen DIN Form 2F Tuotelehti WT-BF-11-DAN-160-DN25/PN16-4J-KLA 6/ , WT-BF-11-DAN-160-DN25/PN16-4J-KLA-CNR 6/ , WT-BF-11-DAN-250-DN25/PN16-4J-KLA 6/ , WT-BF-11-DAN-250-DN25/PN16-4J-KLA-CNR 6/ , WT-BF-11-DAN-400-DN25/PN16-4J-KLA 6/ , WT-BF-11-DAN-400-DN25/PN16-4J-KLA-CNR 6/ ,00 Lisähinta DN50/PN40-laipalle 40,00 Vastusanturit, hitsattavalla suojataskulla DIN Form 4 Tuotelehdet WT-BD-D1/K-DAN(140)-4J-KLA 6/ , WT-BD-D1/K-DAN(140)-4J-KLA-CNR 6/ , WT-BD-D4/K-DAN(200)-4J-KLA 6/ , WT-BD-D4/K-DAN(200)-4J-KLA-CNR 6/ , WT-BD-D4/S/K-DAN(200)-4J-KLA 3/ , WT-BD-D4/S/K-DAN(200)-4J-KLA-CNR 3/ , WT-BD-D5/K-DAN(260)-4J-KLA 6/ , WT-BD-D5/K-DAN(260)-4J-KLA-CNR 6/ , WT-BD-D1/L-DAN(140)-4J-KLA 6/ , WT-BD-D1/L-DAN(140)-4J-KLA-CNR 6/ , WT-BD-D4/L-DAN(200)-4J-KLA 6/ , WT-BD-D4/L-DAN(200)-4J-KLA-CNR 6/ , WT-BD-D4/S/L-DAN(200)-4J-KLA 3/ , WT-BD-D4/S/L-DAN(200)-4J-KLA-CNR 3/ , WT-BD-D5/L-DAN(260)-4J-KLA 6/ , WT-BD-D5/L-DAN(260)-4J-KLA-CNR 6/ , WT-BD-D1/M-DAN(140)-4J-KLA 6/ , WT-BD-D1/M-DAN(140)-4J-KLA-CNR 6/ , WT-BD-D4/M-DAN(200)-4J-KLA 6/ , WT-BD-D4/M-DAN(200)-4J-KLA-CNR 6/ , WT-BD-D4/S/M-DAN(200)-4J-KLA 3/ , WT-BD-D4/S/M-DAN(200)-4J-KLA-CNR 3/ , WT-BD-D5/M-DAN(260)-4J-KLA 6/ , WT-BD-D5/M-DAN(260)-4J-KLA-CNR 6/ ,00 8

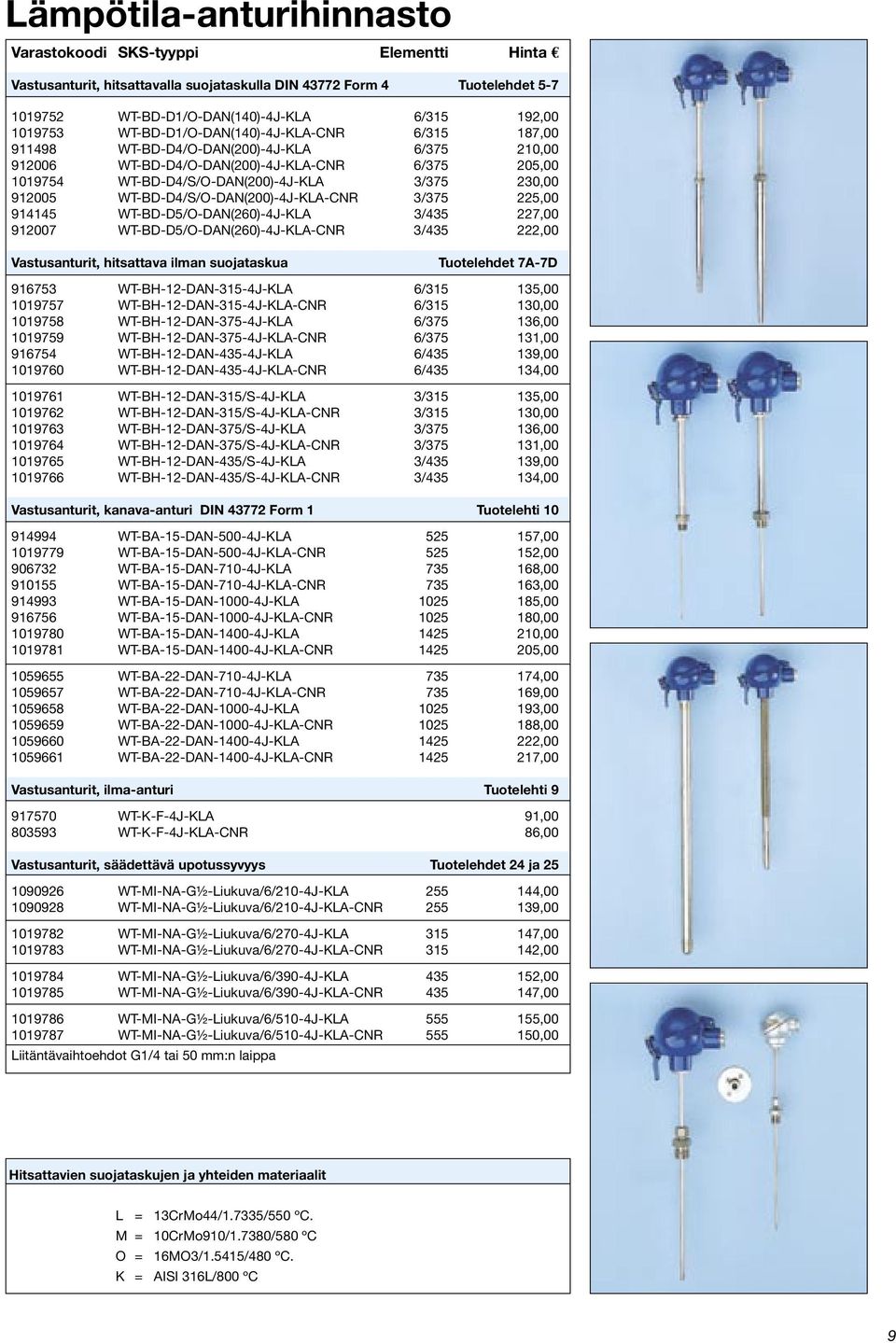

9 Lämpötila-anturihinnasto Varastokoodi SKS-tyyppi Elementti Hinta Vastusanturit, hitsattavalla suojataskulla DIN Form 4 Tuotelehdet WT-BD-D1/O-DAN(140)-4J-KLA 6/ , WT-BD-D1/O-DAN(140)-4J-KLA-CNR 6/ , WT-BD-D4/O-DAN(200)-4J-KLA 6/ , WT-BD-D4/O-DAN(200)-4J-KLA-CNR 6/ , WT-BD-D4/S/O-DAN(200)-4J-KLA 3/ , WT-BD-D4/S/O-DAN(200)-4J-KLA-CNR 3/ , WT-BD-D5/O-DAN(260)-4J-KLA 3/ , WT-BD-D5/O-DAN(260)-4J-KLA-CNR 3/ ,00 Vastusanturit, hitsattava ilman suojataskua Tuotelehdet 7A-7D WT-BH-12-DAN-315-4J-KLA 6/ , WT-BH-12-DAN-315-4J-KLA-CNR 6/ , WT-BH-12-DAN-375-4J-KLA 6/ , WT-BH-12-DAN-375-4J-KLA-CNR 6/ , WT-BH-12-DAN-435-4J-KLA 6/ , WT-BH-12-DAN-435-4J-KLA-CNR 6/ , WT-BH-12-DAN-315/S-4J-KLA 3/ , WT-BH-12-DAN-315/S-4J-KLA-CNR 3/ , WT-BH-12-DAN-375/S-4J-KLA 3/ , WT-BH-12-DAN-375/S-4J-KLA-CNR 3/ , WT-BH-12-DAN-435/S-4J-KLA 3/ , WT-BH-12-DAN-435/S-4J-KLA-CNR 3/ ,00 Vastusanturit, kanava-anturi DIN Form 1 Tuotelehti WT-BA-15-DAN-500-4J-KLA , WT-BA-15-DAN-500-4J-KLA-CNR , WT-BA-15-DAN-710-4J-KLA , WT-BA-15-DAN-710-4J-KLA-CNR , WT-BA-15-DAN J-KLA , WT-BA-15-DAN J-KLA-CNR , WT-BA-15-DAN J-KLA , WT-BA-15-DAN J-KLA-CNR , WT-BA-22-DAN-710-4J-KLA , WT-BA-22-DAN-710-4J-KLA-CNR , WT-BA-22-DAN J-KLA , WT-BA-22-DAN J-KLA-CNR , WT-BA-22-DAN J-KLA , WT-BA-22-DAN J-KLA-CNR ,00 Vastusanturit, ilma-anturi Tuotelehti WT-K-F-4J-KLA 91, WT-K-F-4J-KLA-CNR 86,00 Vastusanturit, säädettävä upotussyvyys Tuotelehdet 24 ja WT-MI-NA-G½-Liukuva/6/210-4J-KLA , WT-MI-NA-G½-Liukuva/6/210-4J-KLA-CNR , WT-MI-NA-G½-Liukuva/6/270-4J-KLA , WT-MI-NA-G½-Liukuva/6/270-4J-KLA-CNR , WT-MI-NA-G½-Liukuva/6/390-4J-KLA , WT-MI-NA-G½-Liukuva/6/390-4J-KLA-CNR , WT-MI-NA-G½-Liukuva/6/510-4J-KLA , WT-MI-NA-G½-Liukuva/6/510-4J-KLA-CNR ,00 Liitäntävaihtoehdot G1/4 tai 50 mm:n laippa Hitsattavien suojataskujen ja yhteiden materiaalit L = 13CrMo44/1.7335/550 ºC. M = 10CrMo910/1.7380/580 ºC O = 16MO3/1.5415/480 ºC. K = AISI 316L/800 ºC 9

10 Lämpötila-anturihinnasto Varastokoodi SKS-tyyppi Elementti Hinta Vastusanturit, vaippa vastuselementti kaapelilla Tuotelehti WT-MI-303DV-1,6/ /SIL-4J-KLA 136, WT-MI-303DV-2/ /SIL-4J-KLA 136, WT-MI-303DV-3/ /SIL-4J-KLA 78, WT-MI-303DV-3/ /SIL-4J-KLA 85, WT-MI-303DV-3/ /SIL-4J-KLA 92, WT-MI-303DV-3/ /SIL-4J-KLA 103, WT-MI-303DV-6/ /SIL-4J-KLA 114,00 - Silikonikaapeli lisähinta/m 3,50 - Ø 1,6 mm lisähinta/m 13,00 - Ø 2 mm lisähinta/m 13,00 - Ø 3 mm lisähinta/m 8,00 - Ø 6 mm lisähinta/m 16,00 Vastusanturit, kaapelianturi Tuotelehti WT-Kaapeli-6/ /SIL-4J-KLA 52, WT-Kaapeli-6/ /GGD-4J-KLA 61, WT-Kaapeli-6/ /SIL-4J-KLA 57, WT-Kaapeli-6/ /GGD-4J-KLA 66, WT-Kaapeli-6/ /SIL-4J-KLA 64, WT-Kaapeli-6/ /GGD-4J-KLA 74, WT-Kaapeli-5/50/FEP-5000/FEP-4J-KLA 94, WT-62-5/ /FS-4J-KLA 98, WT-63-4/ /FS-4J-KLA 98,00 Vastusanturit, pinta-anturi Tuotelehdet WT-Pinta-5x9x /SIL-4J-KLA 104, WT-Pinta-5x9x /GGD-4J-KLA 111, WT-MI-Pinta-5x9x45-3/ J-KLA 158, WT-MI-Pinta-5x9x45-3/5000-4J-KLA 131, WT-MI-Pinta-5x9x45-3/3000-4J-KLA 120, WT-MI-Pinta-5x9x45-3/1000-4J-KLA 108, WT-RO-6/ /SIL-4J-KLA 84, WT-RO-6/ /GGD-4J-KLA 91, WT-RO-6/ /SIL-4J-KLA+BOX (muovi) 115, WT-RO-MI-3/ /SIL-4J-KLA 97, WT-RO-MI-3/ /GGD-4J-KLA 104, Kytkentäkotelo lähettimelle, muovi 42, Kytkentäkotelo lähettimelle, silumiini 78,00 Vastusanturit, elintarvikeanturit Tuotelehdet 26 ja WT-Pallo-6-RST-30-4J-KLA , WT-Pallo-6-RST-55-4J-KLA , WT-Pallo-6-RST-115-4J-KLA , WT-3/25-38-R1/ J-1/3DIN (tetra) 206, WT-106-4/ /FS-4J-KLA, (liha/kala-anturi) 99,00 Vastusanturit, bajonettianturi Tuotelehti WT-Bajonetti-6/ /GGD-4J-KLA 98, Bajonettiliitin M12x , Bajonettiliitin M12x , Bajonettiliitin M10x , Bajonettiliitin G1/ ,00 10

11 WT-mittauselementit Lämpötila-anturihinnasto Varastokoodi SKS-tyyppi Hinta WT-mittauselementit 3 mm DIN Tuotelehti 12 ja 12A WT-ME-MI-3/DV/95-4J-KLA-CNR 75, WT-ME-MI-3/DV/95-4J-KLA 80, xWT-ME-MI-3/DV/95-2J-KLA 89, WT-ME-MI-3/DV/145-4J-KLA-CNR 78, WT-ME-MI-3/DV/145-4J-KLA 83, xWT-ME-MI-3/DV/145-2J-KLA 93, WT-ME-MI-3/DV/315-4J-KLA-CNR 90, WT-ME-MI-3/DV/315-4J-KLA 95, xWT-ME-MI-3/DV/315-2J-KLA 105, WT-ME-MI-3/DV/375-4J-KLA-CNR 91, WT-ME-MI-3/DV/375-4J-KLA 96, xWT-ME-MI-3/DV/375-2J-KLA 107, WT-ME-MI-3/DV/405-4J-KLA-CNR 92, WT-ME-MI-3/DV/405-4J-KLA 97, xWT-ME-MI-3/DV/405-2J-KLA 109,00 WT-mittauselementit 6 mm DIN Tuotelehti 12 ja 12A WT-ME-MI-6/DV/145-4J-KLA-CNR 78, WT-ME-MI-6/DV/145-4J-KLA 83, xWT-ME-MI-6/DV/145-3J-KLA 93, WT-ME-MI-6/DV/205-4J-KLA-CNR 84, WT-ME-MI-6/DV/205-4J-KLA 89, xWT-ME-MI-6/DV/205-3J-KLA 99, WT-ME-MI-6/DV/255-4J-KLA-CNR 87, WT-ME-MI-6/DV/255-4J-KLA 92, xWT-ME-MI-6/DV/255-3J-KLA 102, WT-ME-MI-6/DV/315-4J-KLA-CNR 90, WT-ME-MI-6/DV/315-4J-KLA 95, xWT-ME-MI-6/DV/315-3J-KLA 107,00 11

12 Lämpötila-anturihinnasto Varastokoodi SKS-tyyppi Hinta WT-mittauselementit 6 mm DIN Tuotelehti 12 ja 12A WT-ME-MI-6/DV/375-4J-KLA-CNR 91, WT-ME-MI-6/DV/375-4J-KLA 96, xWT-ME-MI-6/DV/375-3J-KLA 108, WT-ME-MI-6/DV/405-4J-KLA-CNR 93, WT-ME-MI-6/DV/405-4J-KLA 98, xWT-ME-MI-6/DV/405-3J-KLA 110, WT-ME-MI-6/DV/435-4J-KLA-CNR 94, WT-ME-MI-6/DV/435-4J-KLA 99, xWT-ME-MI-6/DV/435-3J-KLA 111, WT-ME-MI-6/DV/555-4J-KLA-CNR 97, WT-ME-MI-6/DV/555-4J-KLA 102, xWT-ME-MI-6/DV/555-3J-KLA 114,00 WT-mittauselementit 8 mm DIN Tuotelehti 12 ja 12A WT-ME-MI-8/SV/405-4J-KLA-CNR 100, WT-ME-MI-8/SV/405-4J-KLA 106, xWT-ME-MI-8/SV/405-3J-KLA 117, WT-ME-MI-8/SV/525-4J-KLA-CNR 109, WT-ME-MI-8/SV/525-4J-KLA 114, xWT-ME-MI-8/SV/525-3J-KLA 126, WT-ME-MI-8/SV/655-4J-KLA-CNR 114, WT-ME-MI-8/SV/655-4J-KLA 119, xWT-ME-MI-8/SV/655-3J-KLA 131, WT-ME-MI-8/SV/735-4J-KLA-CNR 117, WT-ME-MI-8/SV/735-4J-KLA 122, xWT-ME-MI-8/SV/735-3J-KLA 134, WT-ME-MI-8/SV/780-4J-KLA-CNR 118, WT-ME-MI-8/SV/780-4J-KLA 123, xWT-ME-MI-8/SV/780-3J-KLA 135, WT-ME-MI-8/SV/825-4J-KLA-CNR 121, WT-ME-MI-8/SV/825-4J-KLA 126, xWT-ME-MI-8/SV/825-3J-KLA 139, WT-ME-MI-8/SV/1025-4J-KLA-CNR 130, WT-ME-MI-8/SV/1025-4J-KLA 135, xWT-ME-MI-8/SV/1025-3J-KLA 148, WT-ME-MI-8/SV/1140-4J-KLA-CNR 137, WT-ME-MI-8/SV/1140-4J-KLA 143, xWT-ME-MI-8/SV/1140-3J-KLA 156, WT-ME-MI-8/SV/1275-4J-KLA-CNR 149, WT-ME-MI-8/SV/1275-4J-KLA 154, XWT-ME-MI-8/SV/1275-3J-KLA 168, WT-ME-MI-8/SV/1425-4J-KLA-CNR 150, WT-ME-MI-8/SV/1425-4J-KLA 155, XWT-ME-MI-8/SV/1425-3J-KLA 169, WT-ME-MI-8/SV/1625-4J-KLA-CNR 158, WT-ME-MI-8/SV/1625-4J-KLA 163, XWT-ME-MI-8/SV/1625-3J-KLA 178, WT-ME-MI-8/SV/2025-4J-KLA-CNR 175, WT-ME-MI-8/SV/2025-4J-KLA 180, XWT-ME-MI-8/SV/2025-3J-KLA 195,00 12

13 Termoelementit Kun kaksi eri metallia tai metalliseoksesta valmistettua lankaa (termolankaa) hitsataan toisesta päästään yhteen (kuuma liitoskohta), muodostuu termopari. Lankojen vapaat päät muodostavat ns. vertailuliitoskohdan (vertailupisteen). Jos hitsauskohdan ja vertailupisteen välillä vallitsee lämpötilaero, syntyy termoelementissä lämpösähkömotoorinen voima (mv-jännite), jonka suuruus on verrannollinen vain vallitsevaan lämpötilaeroon ja materiaaleihin, joista termopari on tehty (Seebeckin ilmiö). Tämän vuoksi on tärkeää, että vertailuliitoskohta on mahdollisimman vakio, kun se siirretään paikkaan, jossa on vakiolämpötila (vertailulämpötila), ns. pidennysjohtoa tai eristettyä termolankaa hyväksikäyttäen. Toleranssit EN mukaan Tyyppi Tarkkuus- Lämpötila- Kiinteä Sallitut luokka alue C arvo C toleranssit ±0,5 ±0,004 [t] T ±1,0 ±0,0075 [t] ±1,0 ±0,015 [t] ±1,5 ±0,004 [t] E ±2,5 ±0,0075 [t] ±40 ±2,5 ±0,015 [t] J ±1,5 ±0,004 [t] ±2,5 ±0,0075 [t] ±1,5 ±0,004 [t] K ±2,5 ±0,0075 [t] ±2,5 ±0,015 [t] R ja S ±1,0 ±[1+(t 1100) 0,003] C ±1,5 ±0,0025 [t] ±1,5 ±0,004 [t] N ±2,5 ±0,0075 [t] ±2,5 ±0,015 [t] Toleranssit DIN mukaan Tyyppi Lämpötila-alue C Sallittu toleranssi L ±3,0 C ±0,75 % 13

14 14 Termoelementtien värimerkinnät IEC mukaan

15 Esimerkkejä tyypityksestä Suojatasku + TE-mittauselementti Kun tyypitetään kokonaisuus, suojatasku ja mittauselementti, aloitetaan erittely joko TE (termoelementti) tai 2xTE (2xtermoelementti). Alleviivattu osuus on suojatasku. Termoelementti Vaipparakenteinen termoelementti 15

16 Lämpötila-anturihinnasto Varastokoodi SKS-tyyppi Elementti Hinta Termoparianturit, kierrettävä kaulaputkellinen DIN Form 2g Tuotelehti TE-BB-9-DAN-100-G½-K-KL.1 6/ , TE-BB-9-DAN-160-G½-K-KL.1 6/ , TE-BB-9-DAN-250-G½-K-KL.1 6/ , TE-BB-9-DAN-400-G½-K-KL.1 6/ , TE-BB-11-DAN-160-G½-K-KL.1 6/ , TE-BB-11-DAN-250-G½-K-KL.1 6/ , TE-BB-11-DAN-400-G½-K-KL.1 6/ ,00 Termoparianturit, kierrettävä kaulaputkellinen DIN Form 2g Tuotelehti TE-BB-11-DAN-160-G1-K-KL.1 6/ , TE-BB-11-DAN-250-G1-K-KL.1 6/ , TE-BB-11-DAN-400-G1-K-KL.1 6/ ,00 Termoparianturit, laipallinen Tuotelehti TE-BF-11-DAN-160-DN25/PN16-K-KL.1 6/ , TE-BF-11-DAN-250-DN25/PN16-K-KL.1 6/ , TE-BF-11-DAN-400-DN25/PN16-K-KL.1 6/ ,00 Lisähinta DN50/PN40-laipalle 40,00 Termoparianturit, hitsattava ilman suojataskua Tuotelehdet 8A-8D TE-BH-12-DAN-315-K-KL.1 6/315 90, TE-BH-12-DAN-315/S-K-KL.1 3/315 81, TE-BH-12-DAN-375-K-KL.1 6/375 94, TE-BH-12-DAN-375/S-K-KL.1 3/375 83, TE-BH-12-DAN-435-K-KL.1 6/435 96,00 Termoparianturit, hitsattavalla suojataskulla DIN Form 4 Tuotelehdet TE-BD-D1/K-DAN(140)-K-KL.1 6/ , TE-BD-D4/K-DAN(200)-K-KL.1 6/ , TE-BD-D5/K-DAN(260)-K-KL.1 6/ , TE-BD-D1/L-DAN(140)-K-KL.1 6/ , TE-BD-D4/L-DAN(200)-K-KL.1 6/ , TE-BD-D5/L-DAN(260)-K-KL.1 6/ , TE-BD-D1/M-DAN(140)-K-KL.1 6/ , TE-BD-D4/M-DAN(200)-K-KL.1 6/ , TE-BD-D5/M-DAN(260)-K-KL.1 6/ , TE-BD-D1/O-DAN(140)-K-KL.1 6/ , TE-BD-D4/O-DAN(200)-K-KL.1 6/ , TE-BD-D5/O-DAN(260)-K-KL.1 6/ ,00 Termoparianturit, kanava-anturi Tuotelehti TE-BA-15-DAN-500-K-KL.1 8/ , TE-BA-15-DAN-710-K-KL.1 8/ , TE-BA-15-DAN-1000-K-KL.1 8/ , TE-BA-15-DAN-1400-K-KL.1 8/ , TE-BA-15-DAN-500/ K-KL.1 8/ , TE-BA-15-DAN-710/ K-KL.1 8/ , TE-BA-15-DAN-1000/ K-KL.1 8/ , TE-BA-15-DAN-1400/ K-KL.1 8/ , TE-BA-22-DAN-500-K-KL.1 8/ , TE-BA-22-DAN-710-K-KL.1 8/ , TE-BA-22-DAN-1000-K-KL.1 8/ , TE-BA-22-DAN-1400-K-KL.1 8/ , TE-BA-22-DAN-500/ K-KL.1 8/ , TE-BA-22-DAN-710/ K-KL.1 8/ , TE-BA-22-DAN-1000/ K-KL.1 8/ , TE-BA-22-DAN-1400/ K-KL.1 8/ , TE-BA-22-DAN-Umpikärki/710/ K-KL.1 6/ , TE-BA-22-DAN-Umpikärki/1000/ K-KL.1 6/ , TE-BA-22-DAN-Umpikärki/1400/ K-KL.1 6/ , TE-BA-22-DAN-Umpikärki/1000/253MA-K-KL.1 6/ , TE-BA-22-DAN-Umpikärki/1200/253MA-K-KL.1 6/ ,00 Muut termoelementit, esim. J, N tai T kysyttäessä 16

17 Lämpötila-anturihinnasto Varastokoodi SKS-tyyppi Elementti Hinta Termoparianturit, mineraalieristeinen vaippaelementti kaapelilla Tuotelehti TE-MI-303-0,5/ /SIL-K-KL.1 173, TE-MI-303-1/ /SIL-K-KL.1 109, TE-MI-303-1,5/ /SIL-K-KL.1 101, TE-MI-303-2/ /SIL-K-KL.1 97, TE-MI-303-3/ /SIL-K-KL.1 64, TE-MI-303-3/ /SIL-K-KL.1 68, TE-MI-303-3/ /SIL-K-KL.1 70, TE-MI-303-3/ /SIL-K-KL.1 72, TE-MI-303-6/ /SIL-K-KL.1 83,00 - silikonikaapeli lisähinta/m 3,50 - Ø 0,5 mm lisähinta/m 16,00 - Ø 1,0 mm lisähinta/m 7,00 - Ø 1,5 mm lisähinta/m 7,00 - Ø 2 mm lisähinta/m 7,00 - Ø 3 mm lisähinta/m 7,00 - Ø 6 mm lisähinta/m 18,00 Termoparianturit, pinta-anturi Tuotelehti TE-Pinta-5x9x /SIL-K-KL.1 84, TE-Pinta-5x9x /GGD-K-KL.1 93, TE-MI-Pinta-5x9x45-3/10000-K-KL.1 128, TE-MI-Pinta-5x9x45-3/5000-K-KL.1 104, TE-MI-Pinta-5x9x45-3/3000-K-KL.1 94, TE-MI-Pinta-5x9x45-3/1000-K-KL.1 84, TE-RO-MI /SIL-K-KL.1 67, TE-RO-MI /GGD-K-KL.1 76,00 - silikonikaapeli lisähinta/m 3,50 - GGD-kaapeli lisähinta/m 5,50 - MI-kaapeli lisähinta/m 7,00 Muut termoelementit, esim. J, N tai T kysyttäessä Termoparianturit, bajonettianturi Tuotelehti TE-Bajonetti-6/ /GGD-K-KL.1 48, TE-Bajonetti-6/2-3000/GGD-J-KL.1 48, Bajonettiliitin M12x , Bajonettiliitin M12x , Bajonettiliitin M10x , Bajonettiliitin G1/ ,00 Keraamiset anturit Varastokoodi SKS-Tyyppi Hinta Keraamiset anturit Tuotelehdet TE-BK-10-DAN-355-S * TE-BK-10-DAN-500-S * TE-BK-10-DAN-710-S * TE-BK-15-DAN-500-S * TE-BK-15-DAN-710-S * TE-BK-15-DAN-1000-S * TE-AKK-26-DAN-500-S * TE-AKK-26-DAN-710-S * TE-AKK-26-DAN-1000-S * TE-AKK-26-DAN-1400-S * * Päivän hinnat kysyttäessä Valmistamme platinatermopariantureita (tyypit R, S, B) keraamisin suojaputkin (Ker. 530, 610, 799) kyselyn mukaan. Myymme platinalankaa päivän hintaan. Ostamme myös romuplatinalankaa. 17

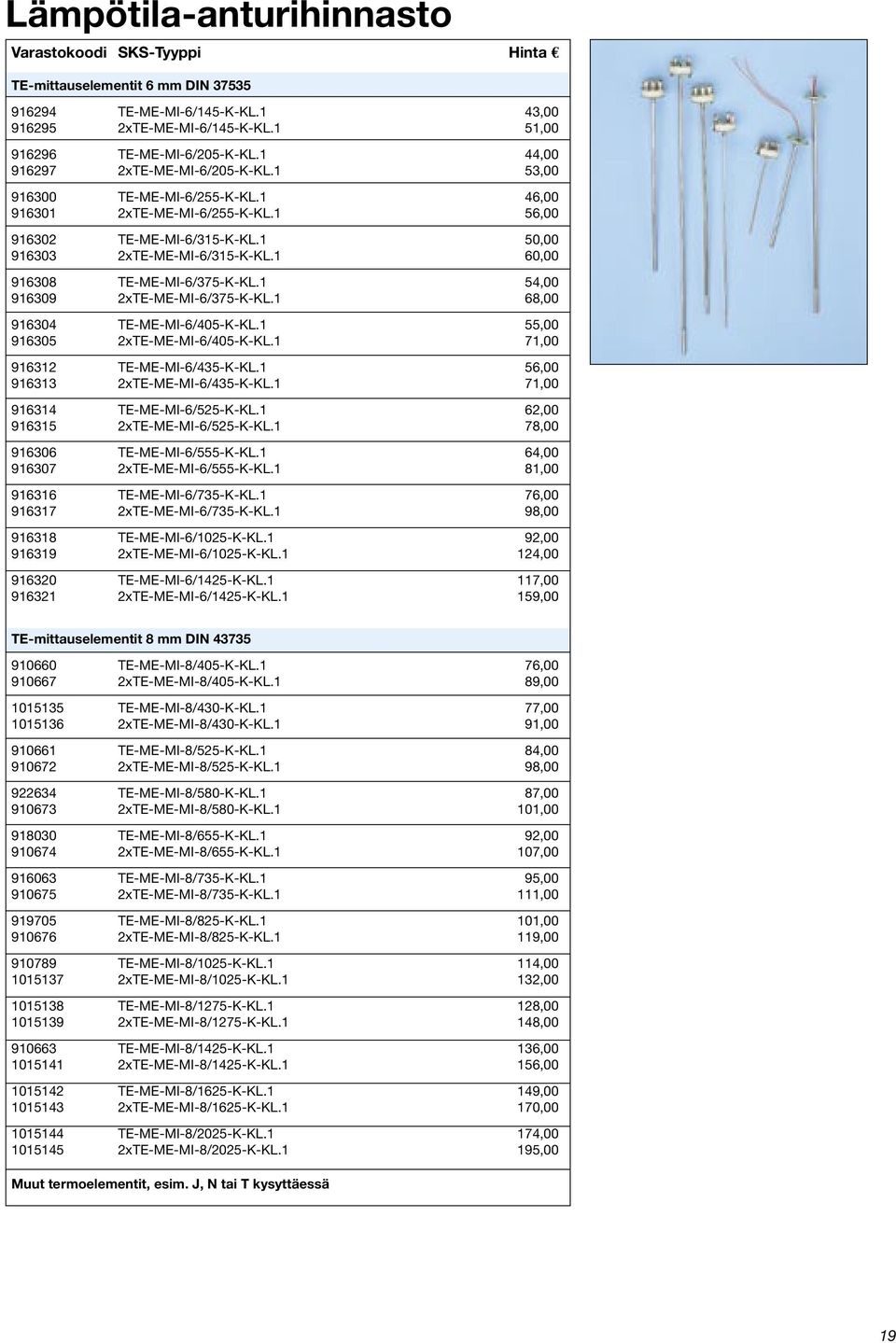

18 TE-mittauselementit Lämpötila-anturihinnasto Varastokoodi SKS-Tyyppi Hinta TE-mittauselementit 3 mm DIN TE-ME-MI-3/95-K-KL.1 33, xTE-ME-MI-3/95-K-KL.1 43, TE-ME-MI-3/145-K-KL.1 36, xTE-ME-MI-3/145-K-KL.1 45, TE-ME-MI-3/315-K-KL.1 41, xTE-ME-MI-3/315-K-KL.1 50, TE-ME-MI-3/375-K-KL.1 43, xTE-ME-MI-3/375-K-KL.1 51, TE-ME-MI-3/405-K-KL.1 43, xTE-ME-MI-3/405-K-KL.1 51, TE-ME-MI-3/435-K-KL.1 44, xTE-ME-MI-3/435-K-KL.1 53,00 Muut termoelementit, esim. J, N tai T kysyttäessä 18

19 Lämpötila-anturihinnasto Varastokoodi SKS-Tyyppi Hinta TE-mittauselementit 6 mm DIN TE-ME-MI-6/145-K-KL.1 43, xTE-ME-MI-6/145-K-KL.1 51, TE-ME-MI-6/205-K-KL.1 44, xTE-ME-MI-6/205-K-KL.1 53, TE-ME-MI-6/255-K-KL.1 46, xTE-ME-MI-6/255-K-KL.1 56, TE-ME-MI-6/315-K-KL.1 50, xTE-ME-MI-6/315-K-KL.1 60, TE-ME-MI-6/375-K-KL.1 54, xTE-ME-MI-6/375-K-KL.1 68, TE-ME-MI-6/405-K-KL.1 55, xTE-ME-MI-6/405-K-KL.1 71, TE-ME-MI-6/435-K-KL.1 56, xTE-ME-MI-6/435-K-KL.1 71, TE-ME-MI-6/525-K-KL.1 62, xTE-ME-MI-6/525-K-KL.1 78, TE-ME-MI-6/555-K-KL.1 64, xTE-ME-MI-6/555-K-KL.1 81, TE-ME-MI-6/735-K-KL.1 76, xTE-ME-MI-6/735-K-KL.1 98, TE-ME-MI-6/1025-K-KL.1 92, xTE-ME-MI-6/1025-K-KL.1 124, TE-ME-MI-6/1425-K-KL.1 117, xTE-ME-MI-6/1425-K-KL.1 159,00 TE-mittauselementit 8 mm DIN TE-ME-MI-8/405-K-KL.1 76, xTE-ME-MI-8/405-K-KL.1 89, TE-ME-MI-8/430-K-KL.1 77, xTE-ME-MI-8/430-K-KL.1 91, TE-ME-MI-8/525-K-KL.1 84, xTE-ME-MI-8/525-K-KL.1 98, TE-ME-MI-8/580-K-KL.1 87, xTE-ME-MI-8/580-K-KL.1 101, TE-ME-MI-8/655-K-KL.1 92, xTE-ME-MI-8/655-K-KL.1 107, TE-ME-MI-8/735-K-KL.1 95, xTE-ME-MI-8/735-K-KL.1 111, TE-ME-MI-8/825-K-KL.1 101, xTE-ME-MI-8/825-K-KL.1 119, TE-ME-MI-8/1025-K-KL.1 114, xTE-ME-MI-8/1025-K-KL.1 132, TE-ME-MI-8/1275-K-KL.1 128, xTE-ME-MI-8/1275-K-KL.1 148, TE-ME-MI-8/1425-K-KL.1 136, xTE-ME-MI-8/1425-K-KL.1 156, TE-ME-MI-8/1625-K-KL.1 149, xTE-ME-MI-8/1625-K-KL.1 170, TE-ME-MI-8/2025-K-KL.1 174, xTE-ME-MI-8/2025-K-KL.1 195,00 Muut termoelementit, esim. J, N tai T kysyttäessä 19

20 Lämpötila-anturihinnasto Varastokoodi SKS-tyyppi Elementti Hinta Suojataskut, kierrettävä ilman kaulaputkea DIN Form 2 Tuotelehti BB-6K-NA-50-G½ 3/95 49, BB-6K-NA-100-G½ 3/145 51, BB-9K-DAN-100-G½ 6/145 53, BB-9K-DAN-160-G½ 6/205 55,00 Suojataskut, kierrettävä kaulaputkella DIN Form 2 Tuotelehdet 2 ja BB-9-DAN-100-G½ 6/255 57, BB-9-DAN-160-G½ 6/315 58, BB-9-DAN-250-G½ 6/405 61, BB-9-DAN-400-G½ 6/555 65, BB-9/6-DAN-160-G½ 3/315 66, BB-9/6-DAN-250-G½ 3/405 70, BB-11-DAN-160-G½ 6/315 61, BB-11-DAN-250-G½ 6/405 64, BB-11-DAN-400-G½ 6/555 68, BC-11-DAN-160-G1 6/315 92, BC-11-DAN-250-G1 6/405 95, BC-11-DAN-400-G1 6/555 99,00 Suojataskut, laipallinen DIN Form 2F Tuotelehti BF-11-DAN-160-DN25/PN16 6/ , BF-11-DAN-250-DN25/PN16 6/ , BF-11-DAN-400-DN25/PN16 6/ ,00 Lisähinta DN50/PN40-laipalle 40,00 Suojataskut termoelementeille Tuotelehti BA-15-DAN-500 8/525 43, BA-15-DAN-710 8/735 46, BA-15-DAN / , BA-15-DAN / , BA-15-DAN-500/ /525 65, BA-15-DAN-710/ /735 78, BA-15-DAN-1000/ / , BA-15-DAN-1400/ / , BA-22-DAN-500 8/525 48, BA-22-DAN-710 8/735 52, BA-22-DAN / , BA-22-DAN / , BA-22-DAN-500/ /525 71, BA-22-DAN-710/ /735 82, BA-22-DAN-1000/ / , BA-22-DAN-1400/ / , BA-22-Umpikärki/710/A304 6/ , BA-22-Umpikärki/1000/A304 6/ , BA-22-Umpikärki/1400/A304 6/ , BA-22-Umpikärki/710/ / , BA-22-Umpikärki/1000/ / , BA-22-Umpikärki/1400/ / , BA-22-Umpikärki/710/253MA 6/ , BA-22-Umpikärki/1000/253MA 6/ , BA-22-Umpikärki/1400/253MA 6/ ,00 20

21 Lämpötila-anturihinnasto Varastokoodi SKS-tyyppi Elementti Hinta Kytkentäkoppa ja kaulaputki hitsattaville Tuotelehti BH-12-DAN-M18 40, BH-12-DAN-M14 40,00 Suojataskut, hitsattavat Tuotelehdet 9A ja 9B Pallo-6/30 ilman koppaa 3/120 50, Pallo-6/55 ilman koppaa 3/145 56, Pallo-6/115 ilman koppaa 3/205 66, D1 L 6/315 57, D4 L 6/375 74, D5 L 6/435 88, D1 M 6/315 75, D4 M 6/375 92, D5 M 6/ , D1 K 6/315 61, D4 K 6/375 80, D5 K 6/435 97, D1 O 6/315 57, D4 O 6/375 74, D5 O 6/435 88, D1S- L 3/315 74, D4S- L 3/375 95, D1S- M 3/315 80, D4S- M 3/ , D1S- K 3/315 80, D4S- K 3/ , D1S- O 3/315 80, D4S- O 3/375 95,00 Muut koot ja materiaalit kyselyn mukaan Juuriyhteet hitsattaville suojataskuille Tuotelehdet 9C ja 9D K 27, L 27, M 27, O 27,00 Hitsattavat yhteet kierreantureille Tuotelehti G½ L=30 27, G½ L=70 31, G½ L=100 34, G1 L=70 61,00 Hitsattavien suojataskujen ja yhteiden materiaalit L = 13CrMo44/1.7335/550 ºC. M = 10CrMo910/1.7380/580 ºC O = 16MO3/1.5415/480 ºC. K = AISI 316L/800 ºC 21

22 Lämpötila-anturihinnasto Varastokoodi SKS-tyyppi Hinta Termoelementtiliittimet J-STD-Naaras 8, J-STD-Uros 8, J-MINI-Naaras 4, J-MINI-Uros 4, K-STD-Naaras 8, K-STD-Uros 8, K-MINI-Naaras 4, K-MINI-Uros 4, N-STD-Naaras 8, N-STD-Uros 8, S-STD-Naaras 8, S-STD-Naaras 350 C 27, S-STD-Uros 8, S-STD-Uros 350 C 27, Vedonpoistaja STD-liittimelle 4,70 Helmirengasliittimet AISI Helmirengasliitin G½-6 mm 27, Helmirengasliitin G½-12 mm 27, Helmirengasliitin G½-15 mm 27, Helmirengasliitin G¼-1,5 mm 19, Helmirengasliitin G¼-3 mm 19, Helmirengasliitin G¼-4,5 mm 19, Helmirengasliitin G¼-6 mm 19, Helmirengasliitin G1/8-1,5 mm 13, Helmirengasliitin G1/8-3 mm 13, Helmirengasliitin G1/8-1 mm 19, Helmirengasliitin M8x1-1,5 mm 17, Helmirengasliitin M8x1-3 mm 17, Helmirengasliitin MI8x1,5-6 mm 27, Helmirengasliitin NPT1/4-3 mm 22, Helmirengasliitin NPT1/4-6 mm 22, Helmirengasliitin NPT1/8-3 mm 16, Helmirengasliitin NPT1/8-6 mm 16,00 Kaasutiiviit kierreliittimet Kaasutiivis kierreliitin G1-15 mm 23, Kaasutiivis kierreliitin G1-22 mm 23,00 Kiinnityslaipat Säädettävä laippa 6 mm, halkaisija 50 mm 15, Säädettävä laippa 15 mm 15, Säädettävä laippa 22 mm 15, Säädettävä laippa 32 mm 15, Hitsattavat laipat 15 mm 24, Hitsattavat laipat 22 mm 24, Hitsattavat laipat 32 mm 24,50 22
