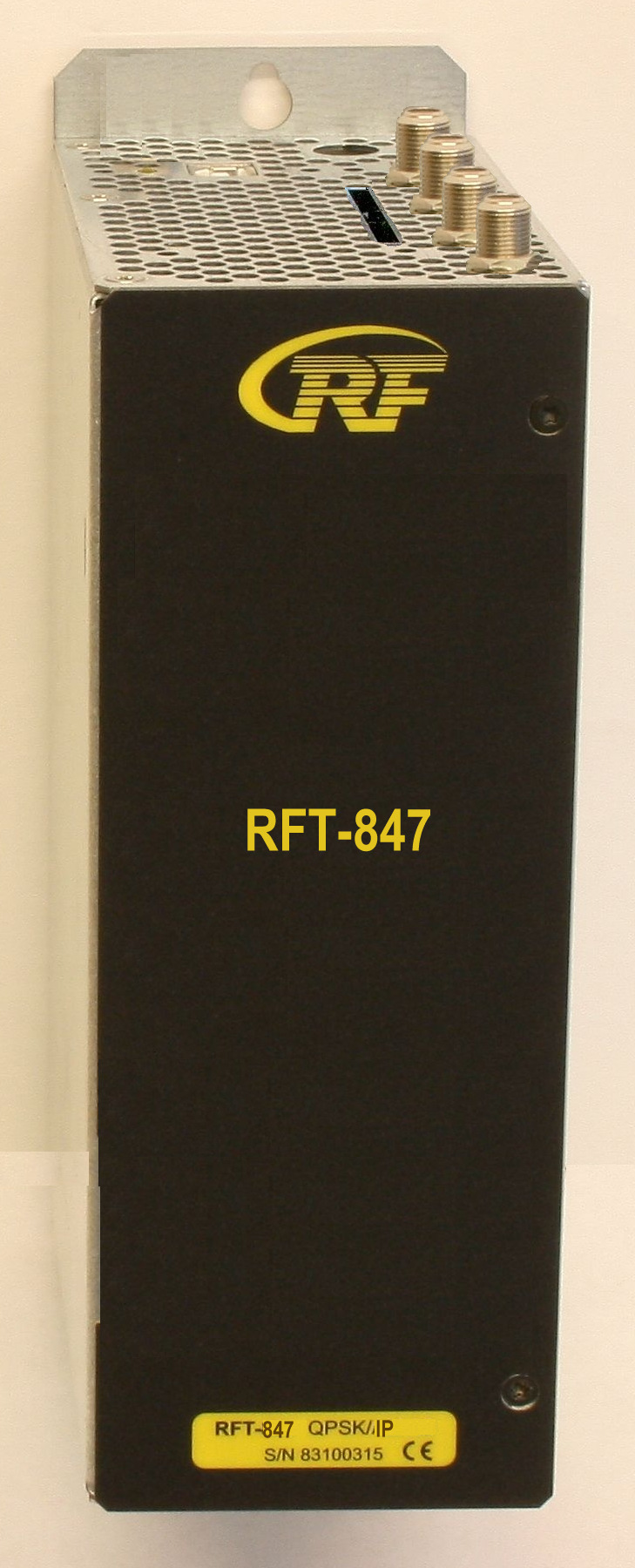

1 RFT-847CI DVB-S/S2 IP streamer Käyttöohje

2 1. Käyttötarkoitus RFT-847CI on suunniteltu digitaalisten SD ja HD satelliitti-tv ohjelmien vastaanottoon neljästä transponderista ja välittämiseen ethernet verkkoon IP bittivirtana. Yhdellä RFT-847CI yksiköllä voidaan välittää jopa 8 ohjelmaa (keskimääräinen bittinopeus max. 5Mbit/s/ohjelma) yhtäaikaisesti kun samanaikaisia käyttäjiä on 8 tai enemmän (Multicast). Jos yhtäaikaisia käyttäjiä on korkeintaan 7, voidaan välittää SD ohjelmaa (max. kokonaisbittinopeus 40 Mbit/s) (Unicast). Ohjelmia voidaan seurata VLC ohjelmalla, IP vastaanottimella tai Smart TV:llä. 2. Asennus Liitännät ja näytön selitykset on esitetty kuvassa RJ 45 lähtöliitin Ethernet verkkoon 2. Ei käytössä 3. Ei käytössä 4. F-naaras tulo tunerille 3 ja 4 (DVB-S/S2) 5. F-naaras tulo tunerille 1 (DVB-S/S2) ja tunerille 2 (ainoastaan DVB-S) 6. 2* CAM paikka; oikean (liittimien) puoleinen on tunerille 4 ja vasemmanpuoleinen tunerille 3 7. DC IN 8. DC OUT seuraavalle RFT-847 yksikölle (max 8 yksikköä sarjassa) RFT-847CI n asennetaan suoraan seinälle. Jäähdytysreikiä ei saa peittää. LNB:ltä tuleva signaali syötetään F-naaras liittimiin 4 ja 5. Tuneri 1 (DVB-S/S2) ja tuneri 2 (ainoastaan DVB-S) on kytketty liittimeen 5. Tuneri 3 ja 4 (DVB-S/S2) ion kytketty liittimeen 4. Tunerit 1 ja 2 ovat vain FTA kanaville. Oikean (liittimien) puoleinen CA paikka on tunerille 4 ja vasemmanpuoleinen tunerille 3. Maksimi kokonaisvirta LNB:lle on 250 ma. Laitteen mukana toimitettava verkkolaite kytketään DC IN liittimeen. Liittimestä 8 (DC OUT) käyttöjännite voidaan syöttää seuraavalle yksikölle. Enintään 8 yksikköä voidaan kytkeä yhdellä verkkolaitteella. Ethernet kaapeli kytketään RJ-45 liittimeen (1). 3. Aloitus Tämä ohje käsittelee vain laitteen tärkeimmät ominaisuusdet. Muut funktiot ovat ainoastaan erikoiskäyttöön.

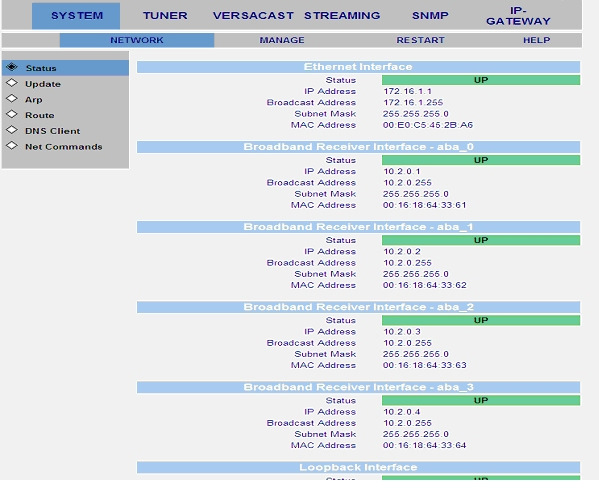

3 Järjestelmä ohjelmoidaan PC:n verkkoselaimella. Mahdollisuuksia on kaksi. Option 1. IP osoitteen asettaminen DHCP ja UpnP protokollalla 1. Kytke Ethernet kaapeli RFT-847CI:stä reitittimeen. 2. Reititin tunnistaa automaattisesti RFT-847CI:n. Joissain tapauksissa reitittimestä täytyy kytkeä sähköt pois ja päälle. 3. Valitse Ohjauspaneeli ja Verkko- ja jakamiskeskus. Kaksoisklikkaa Näytä verkontila ja tehtävät painiketta. Silloin RFT-847CI näkyy verkkoon kytkettynä. 4. Kaksoisklikkaa RFT-847CI päästäksesi web selaimeen. 5. Kirjoita salasanaksi sekä login- että password- kenttään webadmin. Näyttöön tulee päämenu. Option 2. IP osoitteen asetus manuaalisesti 1. Kytke Ethernet kaapeli RJ 45 liittimestä tietokoneeseen. 2. Jokaisen RFT-847CI laitteen tehdasasetettu IP osoite on ja subnet mask Aseta tietokoneen IP osoite esim ja sub net mask Avaa verkkoselain kuten IE, Firefox, Opera jne 5. Kirjoita selaimen osoitekenttään ja paine enter. 6. Kirjoita salasana webadmin login- ja password-kenttiin. Näyttöön tulee päämenu. Ylläoleva kuva on oletus HTML käyttöliittymä. Menurakenne on kolmitasoinen kuten esim. SYSTEM NETWORK Status. Valittu optio on korostettu.

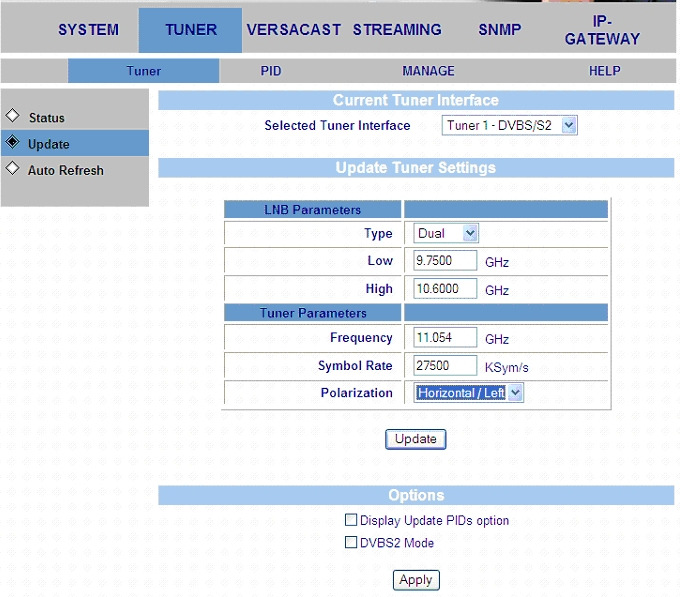

4 4. DVB konfigurointi 4.1 Satelliitti tunerit Valitse TUNER Update Valitse Tuner 1 (DVB-S/S2) ja aseta oikeat arvot. Paina sitten Update. Näyttöön tulee Status valikko. HUOM! 1. Huomaa piste (.) taajuuden asetuksessa (GHz). 2. Kun DVB-S2 (HD) ohjelmia vastaanotetaan, aseta ensin ruksi kohtaan DVBS2 Mode ja paina sitten Apply. Tarkista, että signaali ja data on lukittu. Signaalin taso on hyväksyttävä, kun vihreä palkki on 22 88% ( dbm). Jos palkki on keltainen, tulosignaalitaso ei ole hyväkyttävissä rajoissa.

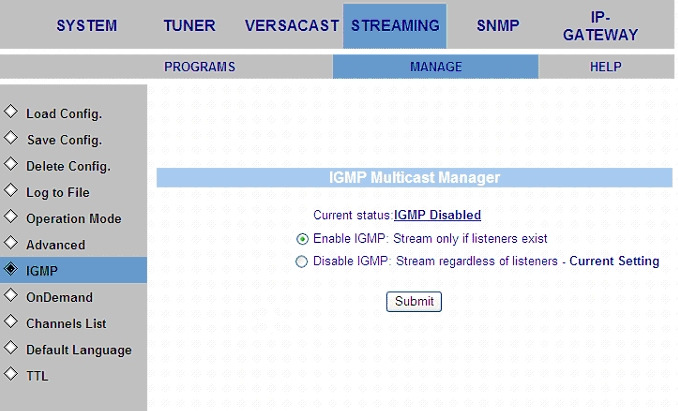

5 Huom! Palkkimittari on vain viitteellinen. Valitse STREAMING/PROGRAMS/Update ja tarkista että kanavat on listattu. Kun asetukset on valmiina, valitse TUNER MANAGE ja valitse Save Session. Tärkeää! Save Session täytyy valita jokaiselle tunerille erikseen. Tuneri 2 ( vain DVB-S) ja tunerien 3 ja 4 (DVB-S/S2) asetukset tehdään kuten yllä. 5. IP bittivirran asetukset Transponderiasetusten jälkeen tehdään verkkoon lähetettävän IP bittivirran asetukset. Kun samanaikaisia käyttäjiä on 8 tai enemmän, suositellaan seuraavia asetuksia. Aseta ruksi kohtaan Display only favorite channels, Enable IGMB OnDemand streaming ja Enable IGMP OnDemand streaming.. Tällöin IP vastaanottimen ohjelmalistauksessa näkyvät ainoastaan suosikkikanavat (F ruksattu) ja IP bittivirtaa lähetetään vain kun jokin IP laite kutsuu jotain näistä suosikiksi merkittyä ohjelmaa. Kun samanaikaisia käyttäjiä on enintään 7 IP laitetta, aseta ruksi kohtaan Disable OnDemand Streaming. Tällöin suosikiksi (ruksi F-sarakkeessa) voidaan valita SD ohjelmaa (samalla hetkellä oleva maksimi bittivirta max. 40 Mbit/s). Kun salattuja ohjelmia vastaanotetaan, suosikisi (ruksi F-sarakkeessa) saa valita vain avattavat ohjelmat.

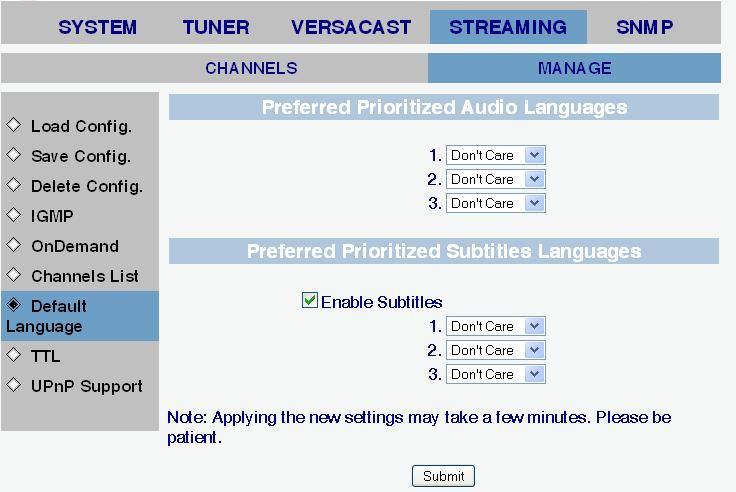

6 Valitse STREAMING/PROGRAMS/Update. Lista kaikista saatavilla olevista ja IP vastaanottimen ohjelmalistauksessa näytettävistä suosikkikanavista näytetään. Status-sarakkeesta näkyy pyydetäänkö jotain ohjelmaa joltain IP laitteelta (Run tai Wait), kun IGMP OnDemand Mode on sallittu. Valitse STREAMING/MANAGE/Default Language Laita ruksi kohtaan Enable Subtitles ja paina Submit. Jos halutaan lähettää kaikki saatavilla olevat audio ja tekstitys kielet, valitse Full SPTS.

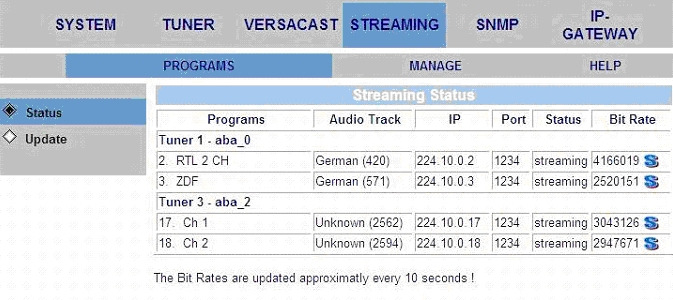

7 Jos vain yksi RFT-847CI laite on asennettu, voidaan käyttää oletus IP-osoitetta. Kun useita RFT-847 laitteita on samassa asennuksessa, reititin valitsee sopivan IP-osoitteen kullekin laitteelle. Portti asetus voi olla jokaisella laitteella sama. Valitse Status tarkistaaksesi bittivirran asetukset Streaming status.

8 4. Technical specification 8PSK/QPSK INPUT Number of tuners Input frequency range Input level Waveform Symbol rate FEC decoder CI slot 1* DVB-S, 3* DVB-S/S MHz dbm 8PSK, QPSK (SCPC, MCPC) 4-40 MS/s Automatic 2 (option) DATAHANDLING AND DE-MULTIPLEXING Multi-protocol Encapsulation MPE Encapsulation SPTS Datagram and selection packing Unicast/multicast filtering Multicast address filters 128 Max output bit rate 40 Mbit/s UDP/TCP/IP protocols PSI/TCP private tables LLC SNAP/ null encapsulation LAN INTERFACE Connector Speed RJ45 10/100/1000 autosensing GENERAL Power consumption Dimensions 16VDC/1,1A 71mm*214mm*149mm This symbol on the product or on its packing means that within the European Union the product must be taken to separate collection at the product-end-of life. Do not dispose of these products as unsorted municipal waste. Fore more information about where you can drop off your waste equipment for recycling, please contact your local city office, your house disposal service or the shop where you purchased the product.
