1 Kandidaatintyön tarkistuslista Erno Salminen Tampereen Teknillinen Yliopisto

2 Tarkoitus Lyhyt lista asioista, jotka usein menevät pieleen ekalla yrityksellä 1. Johdanto ja oma osuus 2. Kuvat ja taulukot 3. Lyhenteet ja engl.kieliset termi 4. Viitteet 5. Yhteenvetot

3 Johdanto Kerro työsi tavoitteet Tämä kandidaatintyö käsittelee videokuvan käsittelyyn liittyvän algoritmin nopeuttamista...tavoitteena on saavuttaa perustasoisella uudella tietokoneella suoritusnopeus 40 megapikseliä sekunnissa, kun se aiemmassa prototyypissä on n. 10 megapikseliä sekunnissa. Laita heti alkuun kuva mihin työsi liittyy Lukija on heti kärryillä mitä tuleman pitää Mielellään jo 1. sivulle Näytä ympäristö oleellisilta osin (muut ohjelmat, laitteet, ihmiset jne.) ja laita oma osuutesi keskelle Kuvaa mitä menee sisään ja mitä tulee ulos

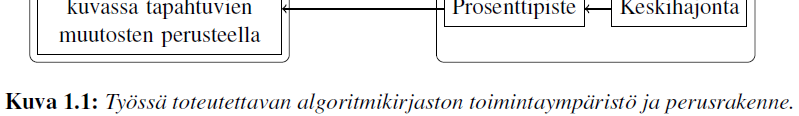

4 Esimerkkejä aihealueen kuvaamisesta [Petteri Aimonen, Videokuvan keskihajonnan laskennan nopeusoptimointi SSE2-käskykannan avulla, kandidaatintyö, TTY, 2010] [Marko Viitanen, H.264 liikkeenestimoinnin testaus ja optimointi, kandidaatintyö, TTY, 2010]

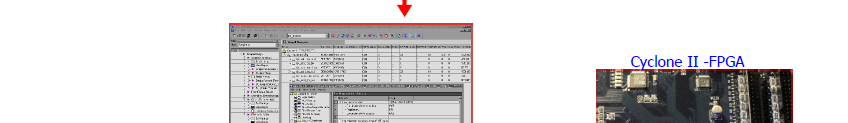

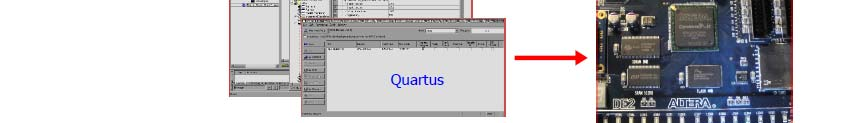

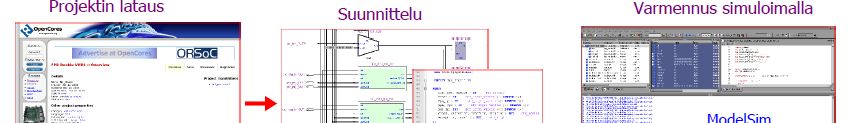

5 Esimerkkejä aihealueen kuvaamisesta (2) ES: Huomaa kuinka kuvakaappaukset selventävät aihepiiriä verrattuna geneerisiin laatikoihin! [Veini Lehkonen, Katsaus OpenCore-sivuston vapaasti jaettaviin valmiisiin VHDL-kielisiin aritmetiikka- ja järjestelmäpiiriprojekteihi, kandidaatintyö, TTY, 2010]

6 Oma osuus Muista korostaa mikä on itse tehtyä ja mikä saatiin valmiina Esimerkiksi lohkokaaviossa korosta paksummalla viivalla tai eri värillä ise suunnittelmasi osat Paritöissä pitää erotella tekijöiden omat osuudet (pari lausetta piisaa) Sivumääräisesti oman työn kuvaus pitää olla yli puolet, miel. esim. ¾ sivuista Yo. ohjeet eivät suoraan sovellu kirjallisuusselvityksiin, l it k ii mutta niissäkin pitää olla selkeästi omaa pohdintaa, yhteeenvetoa, ja/tai kehitysehdotuksia

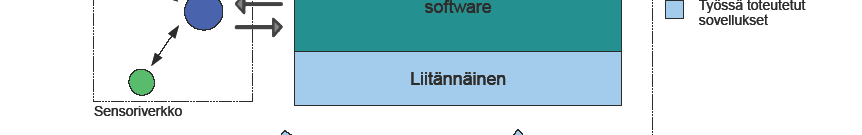

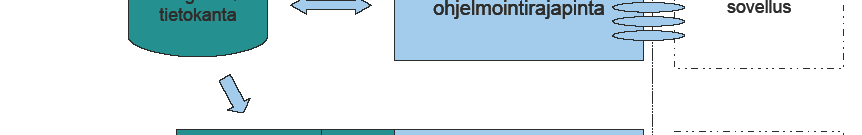

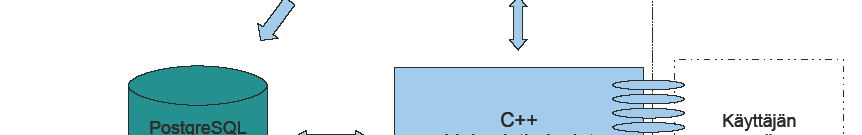

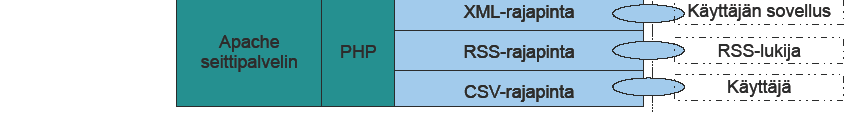

7 Hyvä esimerkki oman osuuden merkkaamisesta Selitä värit ja symbolit (esim. erityyppiset nuolet tai viivatyypit) [Antti Kojo, Langattoman sensoriverkon käyttäjärajapinta, kandidaatintyö, TTY, 2009]

8 Kuvat ja taulukot Suosi kuvia ja taulukoita. Mielummin paljon kuin vähän. esim. yhteismäärä >10 kpl per kandityö Kaikkiin viitataan tekstissä Kuva 1 esittää toteutetun järjestelmän... Kaikista selitetään tekstissä mitä pitäisi nähdä ja oppia Kaikilla on numeroitu nimi (= kuvateksti, engl. caption) Mieluiten juokseva numerointi 1,2,3... Mainitse oleellisimmat jutut myös kuvatekstissä Kuva/taulukon ja kuvatekstin on mahduttava yhdelle sivulle

9 Kuvat ja taulukot (2) Tarkastajalla saattaa olla vahvat mielipiteet siitä kuinka kuvat tehdään... Ks. myös: Erno Salminen, Practical advice for writing publications, lecture notes on course TKT-9617 Scientic publishing, Tampere University of Technology, 2010, [online], t t /Mi / i ures_styles_v13.pdf

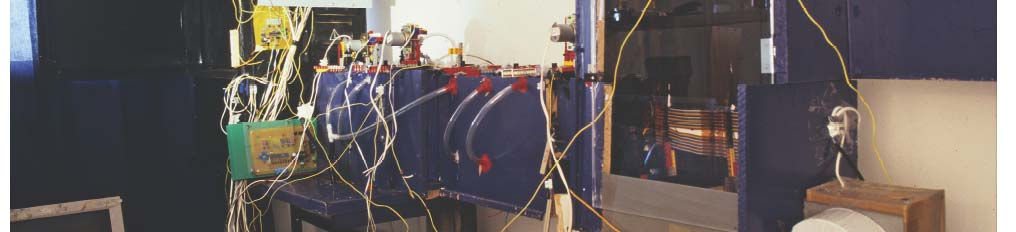

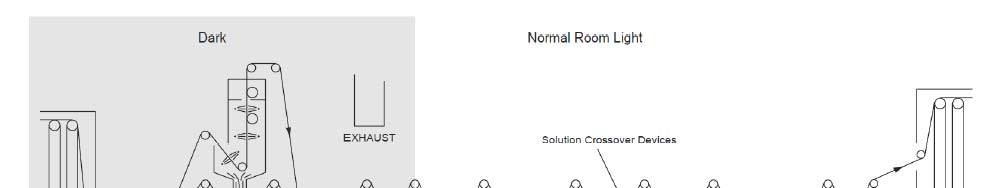

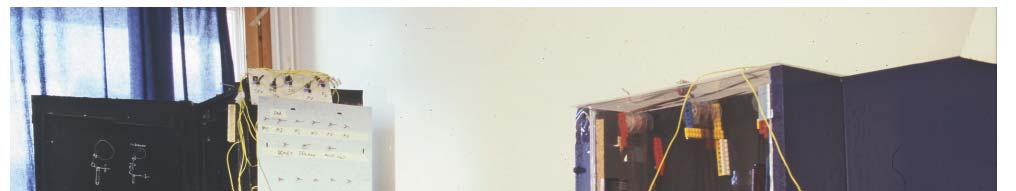

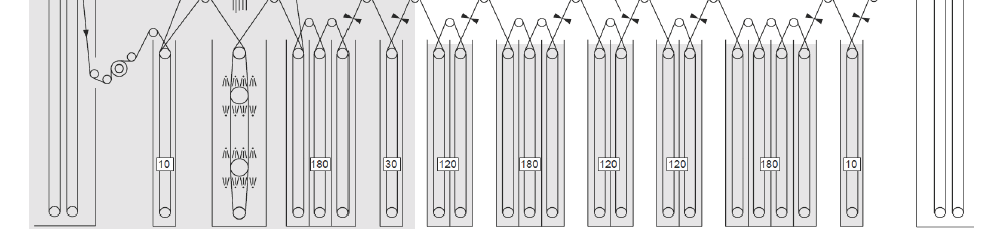

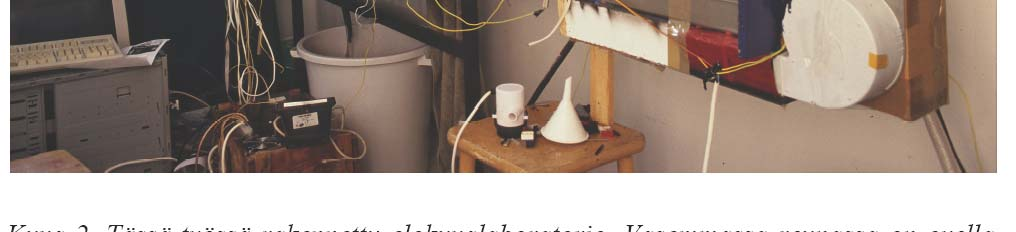

10 Kuvat ja taulukot (3) Valokuvat (ja kuvakaappaukset) ovat parhaita! Varsinkin yhdistettyinä periaatekuviin Varmista, että suunta on sama (esim. valotiivis osa molemmissa vasemmalla) [Antti Alhonen, Elokuvalaboratorion digitaaliset säätöjärjestelmät, kandidaatintyö, TTY, 2009] Hyvä kuvateksti!

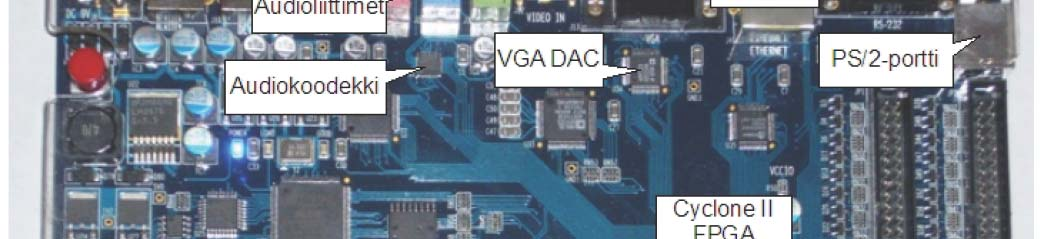

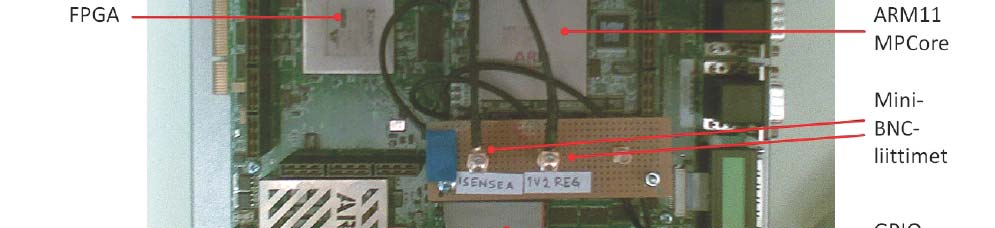

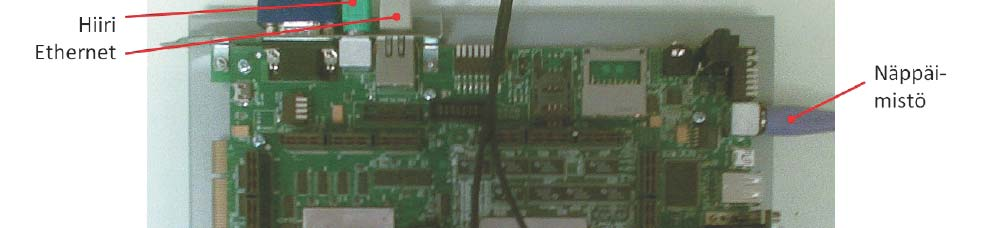

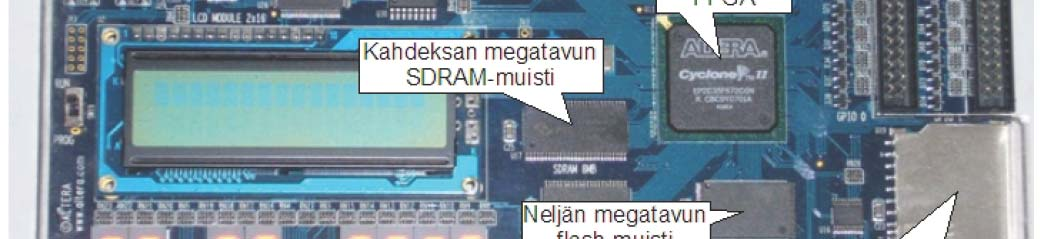

11 Valokuvien annotointi Merkitse tekstilaatikoilla valokuviin mikä osa on mikäkin Kuva 2.1. [Janne Kulmala ja Juho Järvinen, Doom FPGA-kehityslaustalla, kandidaatintyö, TTY, 2010] Kuva 2.2. [Harri Hannula, ARM-prosessorin energiankulutuksen mittausjärjestelmän toteutus, kandidaatintyö, TTY, 2008]

12 Lyhenteet Kaikki lyhenteet pitää avata ensimmäisellä mainitsemiskerralla, pl. SI-yksiköt Esim. Työ syntesoidaan FPGA-piirille (engl. Field Programmable Gate Array). Tämän lisäksi niistä ja käytetyistä symboleista kootaan lista työn alkuun Lista on aakkosjärjestyksessä. Paitsi niillä, jotka perustelevat vapaamuotoisella, n. 5-8 sivuisella, esseellä poikkeavan järjestyksensä Lyhenne/termi ja sen selite erotetaan sarkaimella (engl. tabulator)

13 Ulkomaiset termit Työ tehdään suomeksi, joten pääsääntönä on käyttää suomenkielisiä termejä Monesti pitää kuitenkin mainita mistä englanninkielisestä termistä on kyse Erityisesti kun suomennat itse Erityisesti kun kuvissa esintyy engl.kielisiä sanoja Esim. Isäntälaite (kuvassa master) aloittaa siirron... Varsinkin 1. käyttökerralla engl.kielisen lyhenteitä kannattaa selittää suomenkielisellä sanalla esim. FPGA-piiri i eikä pelkkä FPGA, samoin UART-liityntä tä Periaatteessa pitää olla väliviiva Myöh. käyttökerroilla voi selitteen jättää välillä pois

14 Viitteet Sopiva määrä esim. >10 kpl Mielummin kirjoja, lehti- ja konfenressiartikkeleita, datalehtiä ja manuaaleja kuin satunnaisia www-löytöjä Ks. esim. Muotoile johdonmukaisesti Viitetietojen copy-pastettaminen satunnaisista paikoista ei siis missään nimessä käy Annettujen viitetietojen järjestys aina samalla tavalla esim. nimi, otsikko, julkaisufoorumi, sivut, vuosi

15 Viitteiden muotoilu: perustarkitukset Oikeasti viittaat kaikkiin tekstissä Ristiviittaukset iitt t ovat kunnossa, ei siis: Rosenbaumin menetelmä [??] on parempi kuin Harrisin [REF!not found] Mieluiten ensimmäisen kirjoittajan sukunimen mukainen aakkosjärjestys Viittausjärjestyskin käy, muut tavat eivät käy Tekijä: mieluiten muotoa X. Öllquist eikä Xavier Öllquist tai Öllquist, X. Eka tyyli paras, aakkostetaan silti Ö:n kohdalle Työn otsikko: Aikakoneen suunnittelu ja toteutus vs. sama ilman hipsuja Konferenssin e tiedot: In proc. ISCAS S vs. In ISCAS S vs. ISCAS S vs. International Symposium on Circuits and Systems Paikkatieto vai ei Kuukausi vai ei Sivut ilmoitettu vai ei Julkaisija vai ei

16 Viitteiden muotoilu (2) : www Pelkkä URL ei kertakaikkiaan käy Koita löytää tekijä ja otsikko vaikka kyseessä olisikin www-linkki Linkit vanhenee ääntä nopeammin, muut tiedot eivät joten niitten avulla dokumentti voi löytyä vielä myöhemminkin Engl.kielisiä li iä suht ok esimerkkejä [1] Nanoscale Integration and Modeling Group, Predictive technology model, Arizona State University, [online], asu edu/ptm/ [2] Wikipedia contributors, "Field-programmable gate array," Wikipedia - The Free Encyclopedia, [online], accessed March 24, 2010.

17 Yhteenveto Työn tärkein sivu! Saavutettiinko työn tavoitteet? Mitkä olivat tärkeimmät tulokset? Mitä työvaiheita oli? Kauanko niihin kului aikaa (summittainen arvio, esim. 10h-resoluutiolla) (Paljonko ovat suunnitellun laitteen kustannukset?) Mitkä asiat onnistuivat? Mitkä asiat olisit voinut tehdä paremmin? Mitä voisi jatkossa parantaa?

Esimerkki yhteenvedosta Tavoite saavutettiin! Ei jää epälseväksi. Hyvä. Taulukko kertoo pikavilkaisulla kaiken oleellisen työstä. Hyvä. Ihan parasta olisi aloittaa työn tarkoituksella (nyk. 2.

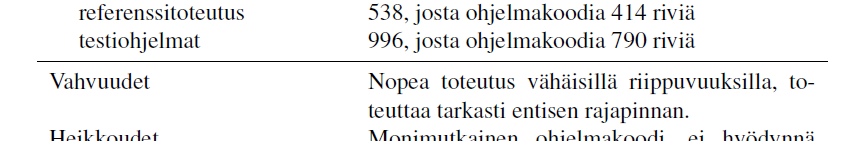

18 Esimerkki yhteenvedosta Tavoite saavutettiin! Ei jää epälseväksi. Hyvä. Taulukko kertoo pikavilkaisulla kaiken oleellisen työstä. Hyvä. Ihan parasta olisi aloittaa työn tarkoituksella (nyk. 2. rivi) Eksakteja tuloksia kompleksisuudesta. Hyvä. Laadullinen analyysi. Hyvä. [Petteri Aimonen, Videokuvan keskihajonnan laskennan nopeusoptimointi SSE2-käskykannan avulla, kandidaatintyö, TTY, 2010]

19 Esimerkki yhteenvedosta (2) Työtä voi joku muukin hyödyntää Hinta-arvio, jos joku haluaa rakentaa samanlaisen [Petri Österman, Polkupyörän automaattivaihteisto, kandidaatintyö, TTY, 2010]
