SVERO Trolley ,5 1 ton

Transkriptio

1 SVERO Trolley -25 0,5 1 ton Manual SVERO LIFTING AB, Alfavägen 4, S Jönköping Telephone: , telefax: E-post: info@svero.com

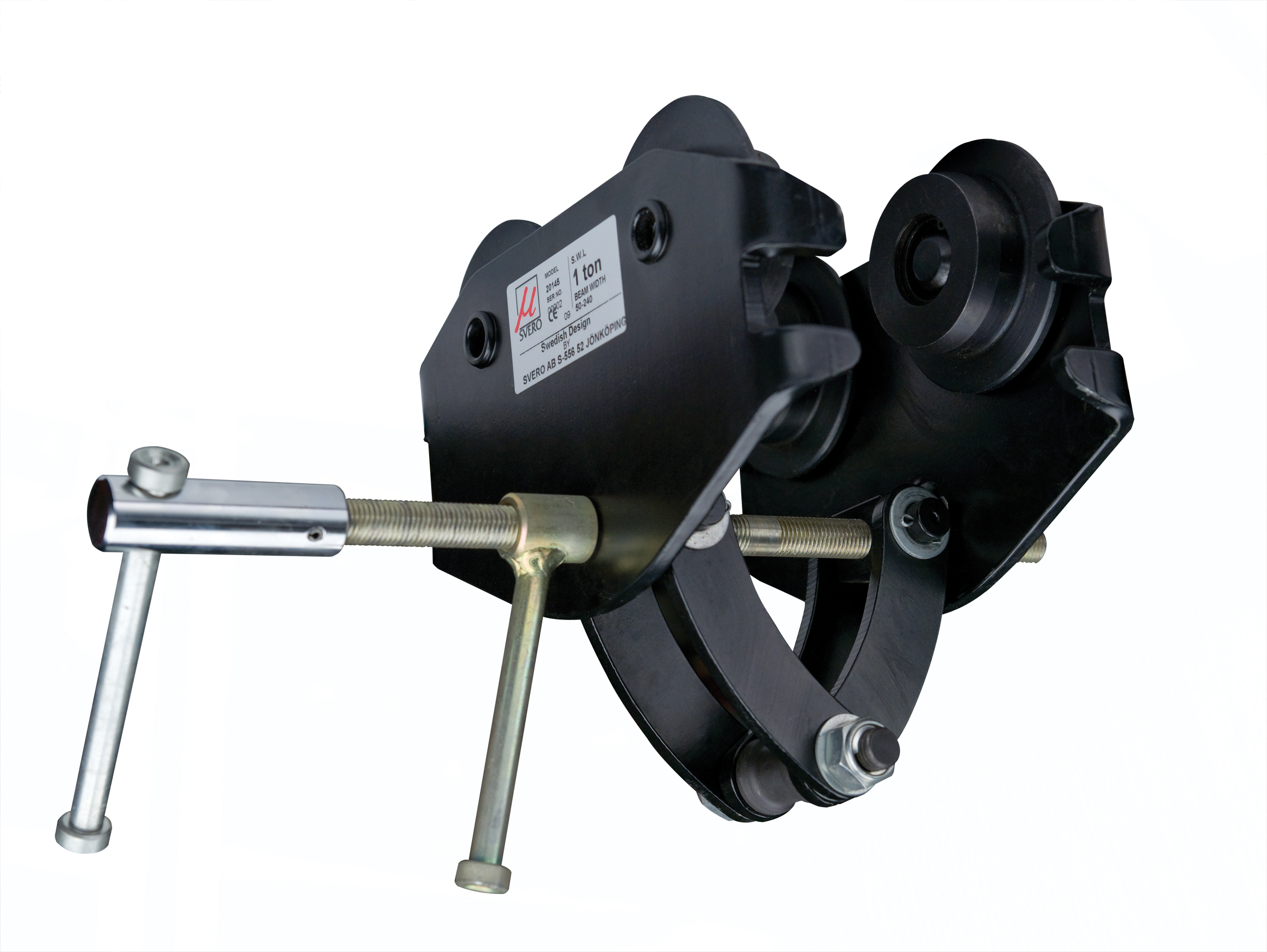

2 SVERO Trolley -25 Read this manual before mounting the trolley and its use. Incorrect handling may cause danger! Description SVERO trolley -25, which is supplied with a crank for quick and easy mounting to an I-beam, is especially suitable when occasionally heavy machines will be installed. Trolley -25 without drive is developed from trolley -20. It can carry a load and be pushed along the beam. A lifting device, manually-, electric or pneumatically driven, can be mounted in the trolley. Trolley -25 covers a wide range of beam sizes, mm width. It is used for I-beams with plane flanges (such as IPE, HEA or HEB beams) or beams with sloping flanges (such as INP). Trolley -25 is manufactured with a protection against falling (in case of wheel brake down) and climbing protection (so that the wheels cannot climb the beam flange). Fig 1 Trolley -25 mounted to an I-beam (H-beam) Mounting (fig 1) Make sure that there are sturdy stops, preferably with buffer, at each end of the beam to prevent the trolley from falling off the beam. Stops may also be needed to prevent the trolley from colliding with other equipment along the beam. The trolley can also be used for beams with a curve provided that the curve radius is at least 0,75 m. Lift the trolley up to the I-beam (1) and adjust the trolley width so that the wheels will be placed on the lower flange of the beam. By rotating the crank (2) the side plates with the wheels you can reduce or increase the distance between the side plates. It is important that there is a certain space between wheel flange and beam flange. Measure A must be 1 1,5 mm. Lock the correct width by rotating the locking crank (3) to press against the side plate. Hang the lifting device into the trolley with its suspension hook centred onto the suspension bolt (4) in the claw. Before taking the trolley in use check that it does not collide with other stuff (e.g. current supply equipment). 2

3 Technical data (see dimension sketch) WLL * Model Dimensions in mm Weight ton M A B min C D E F G L 0, , , * WLL = Working Load Limit Dimension sketch kg Safety instructions Check the function of the trolley before use. Check that the beam has sufficient size and is securely anchored. Do not overload the trolley! No person under hanging load! Be careful with the trolley. Do not push away the trolley with high speed along the beam. The trolley must not be used for lifting or transporting people. Don not leave a hanging load unattended. (Lifting device may be hanging in the trolley.) Check the installation regularly. Regular control Regular controls of lifting devices are normally carried out yearly. When necessary (e.g. high frequency in use) controls are more often carried out. It is advisable to inspect the trolleys at the same time. If any of the wheels do not run properly, has been damaged or is warped the trolley must be repaired or replaced. The trolley might have been overloaded and a trolley with higher WLL (working load limit) might be needed. Repair Only SVERO original parts must be chosen when replacing damaged parts. Order through your dealer. EC DECLARATION OF CONFORMITY SVERO LIFTING AB, Alfavägen 4, S Jönköping, declares that above SVERO trolley model -25 has been manufactured in conformity with the requirements of the EC Machinery Directive 2006/42/EG. NB

4 SVERO Blockvagn -25 0,5 1 ton Bruksanvisning SVERO LIFTING AB, Alfavägen 4, Jönköping Telefon: , telefax: E-post: info@svero.com 4

5 SVERO Blockvagn -25 Läs igenom denna bruksanvisning innan blockvagnen tas i bruk. Felaktig hantering kan innebära fara! Beskrivning SVERO Blockvagn -25, som har en vev för snabb och enkel montering på en balk, är särskilt lämplig när man behöver tillfällig lyfthjälp i samband med installation av exempelvis tyngre maskiner. Blockvagn -25 är odriven, det är en specialvariant av blockvagn -20. Den kan bära en last och förskjutas utefter balken. I blockvagnen kan man hänga en hand-, el- eller tryckluftdriven lyftanordning. Modell -25 har särskilt stora breddmöjligheter och passar I-balkar med flänsbredder mm. Balkarna kan ha jämntjocka flänsar (IPE, HEA, HEB) eller sluttande flänsar (INP). Blockvagn -25 har nedstörtningsskydd (i händelse av hjulhaveri) och klätterskydd (så att hjulflänsarna inte klättrar upp på balkflänsen). Fig 1 Blockvagnens delar Montering (se fig 1) Se till att det finns stabila stopp, helst med buffert, i I-balkens ändar för att förhindra avåkning. Stopp kan även behövas för att förhindra att last kan kollidera med annan utrustning. Blockvagnen kan monteras på en I-balk med kurva om kurvradien är minst 0,75 m. Lyft upp blockvagnen till I-balken (1) och placera vagnen så att hjulen kommer att vila på den undre balkflänsen. Sidoplåtarna med hjulen dras ihop respektive isär med veven (2). I rätt position låser man inställt breddläge mot sidoplåten med låsarmen (3). Det är viktigt med lagom stort glapp mellan hjulfläns och balkfläns. Mått A i skissen ska på båda sidor vara: 1 1,5 mm. Innan blockvagnen tas i bruk kontrolleras att vevanordningen inte kan kollidera med andra föremål utefter balken (exempelvis strömtillförselutrustning). Om så skulle vara fallet kan man begränsa blockvagnens åkrörelse genom att på balken montera stopp. Därefter hängs lyftanordningen upp i upphängningsbygeln (4) nederst i vevanordningens saxkonstruktion. 5

6 Tekniska data (se måttskiss) Maxlast ton Modell M A B min Mått i mm C D E F G L 0, , , Måttskiss Vikt kg Säkerhetsanvisningar Kontrollera blockvagnens funktion före användning. Kontrollera att I-balken har tillräcklig bärighet och är säkert förankrad. Belasta inte med mer än maxlasten. Se till att ingen befinner sig under hängande last! Hantera blockvagnen varsamt. Skjut inte iväg vagnen med hög fart utefter balken. Blockvagnen får ej användas för personlyft eller persontransport. Lämna inte en hängande last obevakad. Kontrollera blockvagnen med jämna intervaller och vid flyttning till ny arbetsplats. Regelbunden kontroll Regelbunden kontroll utförs normalt årligen på lyftanordningar. Vid behov (t ex hög användningsfrekvens) utförs tätare kontroll. Det är lämpligt att samtidigt inspektera blockvagnen. Om något av hjulen inte löper lätt, är skadat eller skevt måste vagnen repareras eller bytas. Vagnen kan ha blivit överbelastad och en större vagn kan behöva väljas. Reparationer Byt ut skadade delar endast mot SVERO original reservdelar. Beställ genom återförsäljaren. Försäkran om överensstämmelse SVERO LIFTING AB Alfavägen 4, Jönköping, försäkrar härmed att SVERO Blockvagn -25 enligt ovan är tillverkad i överensstämmelse med EG:s maskindirektiv 2006/42/EG. NB

7 SVERO løpekatt -25 0,5 1 tonn Bruksanvisning SVERO LIFTING AB, Alfavägen 4, Jönköping Telefon: +46 (0) , telefaks: +46 (0) E-post: info@svero.com 7

8 SVERO løpekatt -25 Les gjennom denne bruksanvisningen før du tar i bruk løpekatten. Feil håndtering kan medføre fare. Beskrivelse SVERO løpekatt -25, som har en sveiv for rask og enkel montering på bjelker, passer spesielt godt når du trenger ekstra løftehjelp i forbindelse med installering av for eksempel tyngre maskiner. Løpekatt -25 er manuell. Det er en spesialvariant av løpekatt -20. Den kan bære en last og flyttes bortover på bjelken. I løpekatten kan du henge en elektrisk drevet, hånd-, eller trykkluftdrevet løfteanordning. Modell -25 har spesielt store breddemuligheter, og den passer til I-bjelker med en fotbredde på mm. Bjelkene kan ha jevnt tykke føtter (IPE, HEA, HEB) eller avsluttende føtter (INP). Løpekatt -25 har styrtbeskyttelse (i tilfelle hjulhavari) og klatrebeskyttelse (slik at hjulføttene ikke klatrer opp på bjelkefoten). Fig. 1 Delene til løpekatten Montering (se fig. 1) Sørg for at det er stabile stoppere, helst med buffer, i endene på I-bjelken for å forhindre at løpekatten kjøres av bjelken. Stopperne kan også være nødvendige for å forhindre at lasten kan kollidere med annet utstyr. Løpekatten kan monteres på en I-bjelke med kurve, hvis kurveradiusen er minst 0,75 m. Løft løpekatten opp til I-bjelken (1), og plasser den slik at hjulene hviler på den nedre bjelkefoten. Sideplatene med hjulene trekkes sammen og skyves fra hverandre med sveiven (2). I riktig stilling låser du innstilt bredde mot sideplaten med låsearmen (3). Det er viktig med stor nok avstand mellom hjulfoten og bjelkefoten. Mål A på skissen skal på begge sider være: 1 1,5 mm. Før løpekatten kan tas i bruk, må du kontrollere at sveivanordningen ikke kan kollidere med andre gjenstander langs bjelken (for eksempel strømtilførselsutstyr). Hvis det skulle være tilfellet, kan du begrense løpekattens bevegelse ved å montere en stopper på bjelken. Deretter henger du løfteanordningen opp i opphengsbøylen (4) nederst i sakskonstruksjonen på sveivanordningen. 8

9 Tekniske data (se målskisse) Maks. last tonn Modell M A B min. Mål i mm C D E F G L 0, , , Målskisse Vekt kg Sikkerhetsinstruksjoner Kontroller funksjonaliteten til løpekatten før bruk. Kontroller at I-bjelken har tilstrekkelig bærekraft og er sikkert festet. Ikke belast med mer enn maks. last. Sørg for at det ikke befinner seg noen under hengende last. Håndter løpekatten med varsomhet. Ikke skyv løpekatten i vei med stor fart bortover bjelken. Løpekatten kan ikke brukes til å løfte eller transportere personer. Ikke la hengende last bli stående uten tilsyn. Kontroller løpekatten med jevne mellomrom, og ved flytting til en ny arbeidsplass. Regelmessig kontroll Regelmessig kontroll utføres normalt hvert år på løfteanordninger. Ved behov (f.eks. når bruksfrekvensen er høy) utføres det oftere kontroll. Det passer godt å inspisere løpekatten samtidig. Hvis noen av hjulene ikke går lett, er skadet eller skjeve, må løpekatten repareres eller byttes ut. Løpekatten kan ha blitt overbelastet, og det kan være behov for en større løpekatt. Reparasjoner Ødelagte deler må bare byttes ut med SVEROs originale reservedeler. Bestill dem gjennom forhandleren. Samsvarserklæring SVERO LIFTING AB Alfavägen 4, Jönköping forsikrer med dette at SVERO løpekatt -25 som nevnt ovenfor, er produsert i samsvar med EFs maskindirektiv 2006/42/EF. NB 31/

10 SVERO-taljavaunu -25 0,5 1 tonni Käyttöohje SVERO LIFTING AB, Alfavägen 4, Jönköping Puhelin: , faksi: sähköposti: info@svero.com 10

11 SVERO-taljavaunu -25 Lue tämä käyttöohje ennen kuin otat taljavaunun käyttöön. Virheellinen käsittely voi aiheuttaa vaaroja! Kuvaus SVERO-taljavaunu -25, jossa on kampi nopeaa ja helppoa palkkiasennusta varten, on erityisen käyttökelpoinen tarvittaessa väliaikaista nostoapua esim. raskaiden koneiden asennuksen yhteydessä. Taljavaunussa -25 ei ole käyttöä ja se on taljavaunun -20 erikoismuunnelma. Se voi kuljettaa kuormaa, ja sitä voidaan siirtää pitkin palkkia. Taljavaunuun voidaan ripustaa käsi-, sähkö- tai paineilmakäyttöinen nostolaite. Mallin -25 leveys on erityisen säädettävä, ja se sopii I-palkkeihin, joiden laippojen leveys on mm. Palkeissa voi olla tasapaksut laipat (IPE, HEA, HEB) tai kaltevat laipat (INP). Taljavaunussa -25 on putoamissuoja (pyörän rikkoutuessa) ja kiipeämissuoja (estää pyörän laippojen kiipeämisen ylös palkin laippaan). Kuva 1. Taljavaunun osat Asennus (katso kuva 1) Varmista, että I-palkin päissä on vahvat ja mielellään puskuroidut pysäyttimet suistumisen estämiseksi. Pysäyttimiä voidaan tarvita myös estämään kuorman törmääminen muuhun laitteistoon. Taljavaunu voidaan asentaa I-palkkiin, jossa on taive, mikäli taipeen säde on vähintään 0,75 m. Nosta taljavaunu I-palkkiin (1) ja aseta vaunu niin, että pyörät ovat palkin alalaipan varassa. Sivulevyt pyörineen vedetään sisään tai työnnetään ulos kammen (2) avulla. Leveys lukitaan halutuksi sivulevyjä vasten lukituskahvalla (3). On tärkeää, että pyörän laipan ja palkin laipan välillä on kohtalaisen suuri välys. Kuvan A-mitan on molemmilla puolilla oltava: 1 1,5 mm. Ennen taljavaunun käyttöönottoa varmistetaan, että kampimekanismi ei pääse törmäämään muihin kohteisiin palkilla (esim. virransyöttölaitteeseen). Tässä tapauksessa voidaan vaunun liikettä rajoittaa asentamalla palkkiin pysäyttimet. Tämän jälkeen nostolaite ripustetaan ripustuskannattimeen (4), joka on kampimekanismin saksikonstruktion alaosassa. 11

12 Tekniset tiedot (katso mittapiirros) Maksimikuorma tonnia Mittapiirros Malli M A B väh. Mitat millimetreinä C D E F G L 0, , , Paino kg Turvaohjeita Tarkista taljavaunun toiminta ennen käyttöä. Varmista, että I-palkki on tarpeeksi vahva ja lujasti ankkuroitu. Älä kuormita maksimikuormitusta enempää. Varmista että kukaan ei oleskele riippuvan kuorman alla! Käsittele taljavaunua varovasti. Älä siirrä vaunua suurella nopeudella pitkin palkkia. Taljavaunua ei saa käyttää ihmisten nostamiseen tai kuljettamiseen. Älä jätä riippuvaa kuormaa vartioimatta. Tarkasta taljavaunu säännöllisin väliajoin ja aina uuteen paikkaan siirtämisen yhteydessä. Säännöllinen tarkastus Nostolaitteet tarkastetaan säännöllisesti tavallisesti kerran vuodessa. Tarvittaessa (esim. usein käytettäessä) tehdään tarkastuksia useammin. Taljavaunut on syytä tarkastaa samassa yhteydessä. Jos jokin pyörä ei pyöri vapaasti, on vaurioitunut tai vääntynyt, on vaunu korjattava tai vaihdettava. Vaunua on voitu ylikuormittaa, joten harkitse suuremman vaunun hankkimista. Korjaukset Vaihda vahingoittuneet osat ainoastaan SVEROn alkuperäisiin osiin. Tilaa osat jälleenmyyjältä. Vaatimustenmukaisuusvakuutus SVERO LIFTING AB Alfavägen 4, Jönköping, vakuuttaa täten että SVERO-taljavaunu -25, ks. yllä, on valmistettu tavalla, joka täyttää EY:n konedirektiivin 2006/42/EY. NB
