1 Metallien 3D-tulostus räjäyttää asiakasarvon: ÄLYKÄS TUOTANTO Pullonkaulan vierailu Vallankumousteknologia kilpailueduksenne Marko Vossi Liiketoiminnan kehitysjohtaja Puh Marko Vossi Liiketoiminnan kehitysjohtaja Vossi Group Oy

2 Esityksen sisältö Vossista lyhyesti Teknologian haltuunottokumppani: Teknologia kilpailueduksi Maailman isoimmilla jätti-investoinnit 3D-tulostaminen vs. perinteinen konepajavalmistus 3D-tulostamisen mahdollisuudet ja caseesimerkkejä SLM Solutions Monilaser 3D-metallitulostimet Materiaaleista ja niiden ominaisuuksista Yhteenveto ja kysymykset

3 VOSSISTA UNELMAMME Unelmamme on olla asiakkaidemme tärkein kilpailukyvyn kehityskumppani sekä kasvaa ja kansainvälistyä heidän kanssaan. TEHTÄVÄMME Tehtävämme on mahdollistaa asiakkaidemme kilpailukyvyn jatkuva kehittyminen parantamalla systemaattisesti heidän tuottavuutta, turvallisuutta ja vihreyttä. Syvällinen asiakasymmärrys, vahva osaaminen, hiotut prosessit sekä huipputyökalut mahdollistavat älykkäiden teknologioidemme ja elinkaaripalvelujemme valjastamisen asiakkaidemme menestykseksi. Yritykset: Perustettu: 1992 Omistus: Vossi Group Oy ja Vossi Baltics Oü 100 % perheyritys Tarjooma: Älykkäät tuotantoteknologiat ja elinkaaripalvelut konepajateollisuudelle Toimipisteet: Pääkonttori ja teknologianäyttely m² Tampereella. Myyntikonttorit Järvenpäässä ja Mäntyharjulla sekä huoltopisteet Nurmossa, Sastamalassa ja Eurajoella. Tytäryritys Tallinnassa Virossa ja maatoimisto Taichungissa Taiwanissa. Henkilöstö: Myynti: Noin 10 M Asiakkaat: Toiminta: Noin 20 henkilöä (50% huoltohenkilöstöä) Konepajateollisuus ja julkiset laitokset Suomessa ja Baltiassa sekä niiden tytäryritykset globaalisti. ISO ja ISO sertifioitu

4 TEKNOLOGIAT JA ELINKAARIPALVELUT Automaatio Lastuava työstö Levyntyöstö Putken- ja profiilintyöstö 3D-tulostus Sahaus Hionta Mittaus Voitelu Elinkaaripalvelut

5 ELINKAARIPALVELUT

6 ASIAKKAITA

7 TEKNOLOGIAN HALTUUNOTTOKUMPPANI Teknologia kilpailueduksi Teknologian esittely Mahdollisuuksien tunnistaminen Mahdollisuudet kilpailueduksi Stabilointi ja optimointi Jatkuva yhdessä oppiminen

8 3D-tulostuksen arvoketju Suunnittelu 3D-tulostus Jälkityöstö Laatu Tiedonhallinta

9 Valtavat investoinnit Valtava potentiaali GE quotes: By 2020 GE Aviation will manufacture more than 100,000 additive parts for the leap in GE9X engines. In the next 5 years we will invest more than 3.5 billion US$ in new equipment to produce advanced components. Complexity comes for free Additive manufacturing is just a great game changer!

10 Vallankumous on käynnistynyt

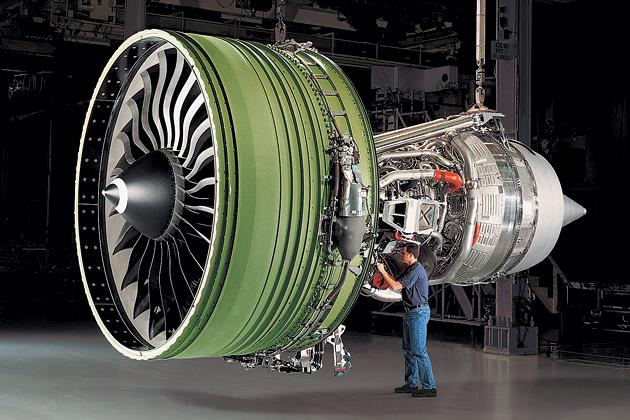

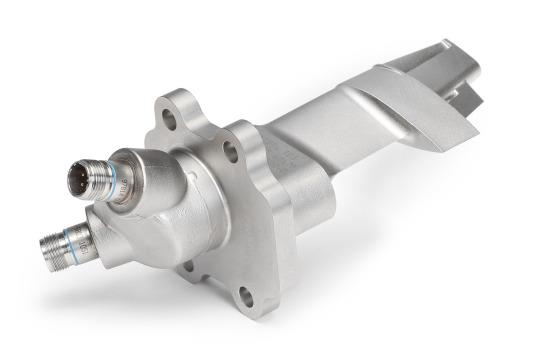

11 3D-tulostetut osat lentävät jo : The housing for the sensor, known as T25, recently became the first 3D-printed part certified by the U.S. Federal Aviation Administration (FAA) to fly inside GE commercial jet engines. GE Aviation is currently working with Boeing to retrofit more than 400 GE90-94B jet engines some of the world s largest and most powerful - with the 3D printed part. The GE90 family of engines powers Boeing s 777 planes.

12 3D-tulostus vs. perinteinen Kustannus Kustannus Perinteiset 3D-tulostus 3D-tulostus Perinteiset Sarjakoko Monimutkaisuus Kustannus 3D-tulostus Perinteiset Kappalekoko

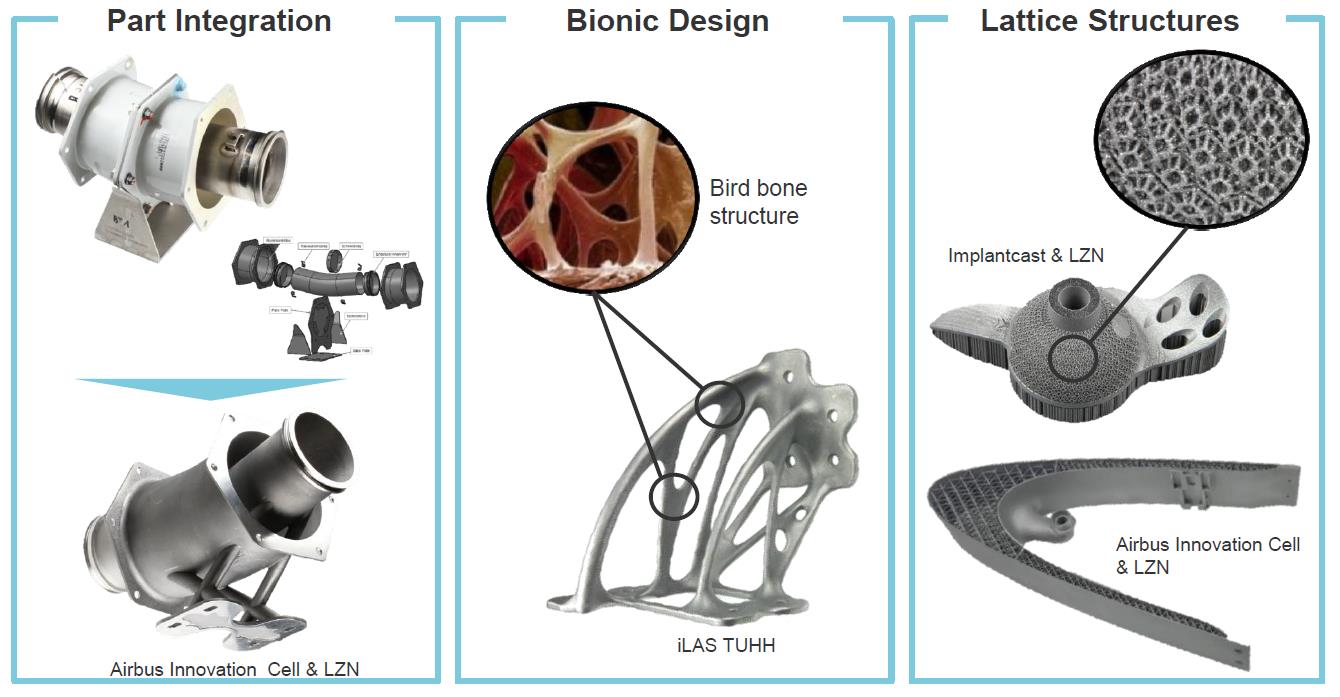

13 3D-tulostuksen vahvuuksista

14 Toiminnallisuuden vallankumous

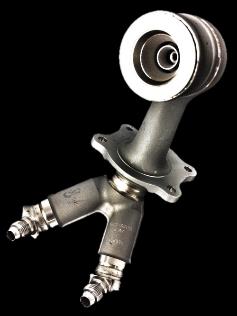

15 Polttoainesuutin Paino Komponenttien määrä -25% 9x Kestävyys/Luotettavuus 5x -95%

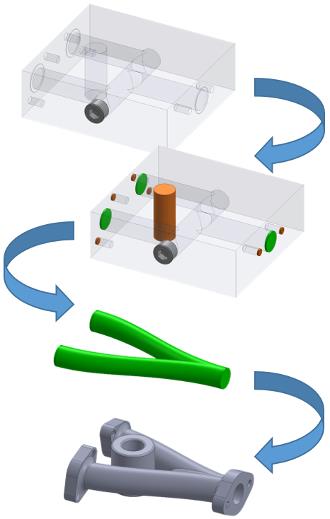

16 Toiminnallinen suunnittelu

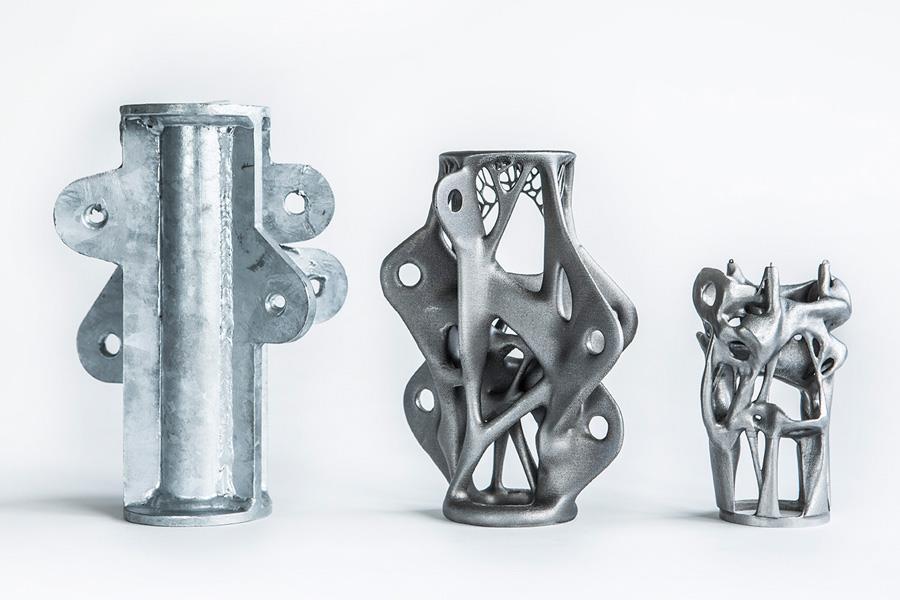

17 Bioniset muodot

18 Bioniset muodot

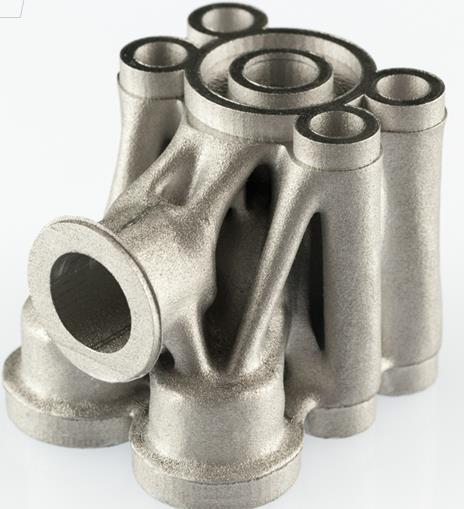

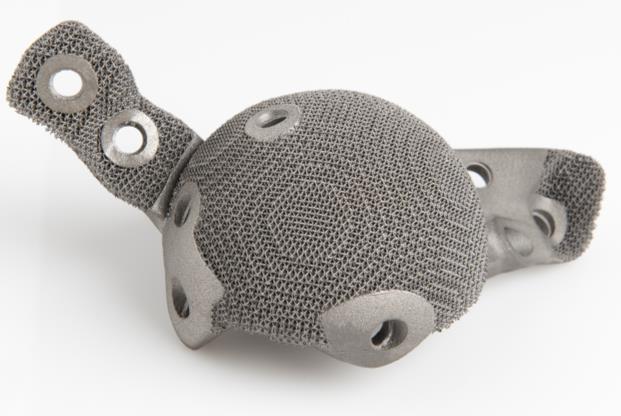

19 Kompakteja rakenteita ja älykkäitä pintoja

20 Verkkorakenne: sylinteripää Perinteinen Paino: 5,1 kg Jäähdytyspinta-ala: 823 cm² 3D-tulostettu Paino: 1,9 kg Jäähdytyspinta-ala: cm²

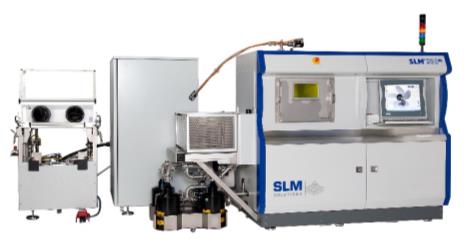

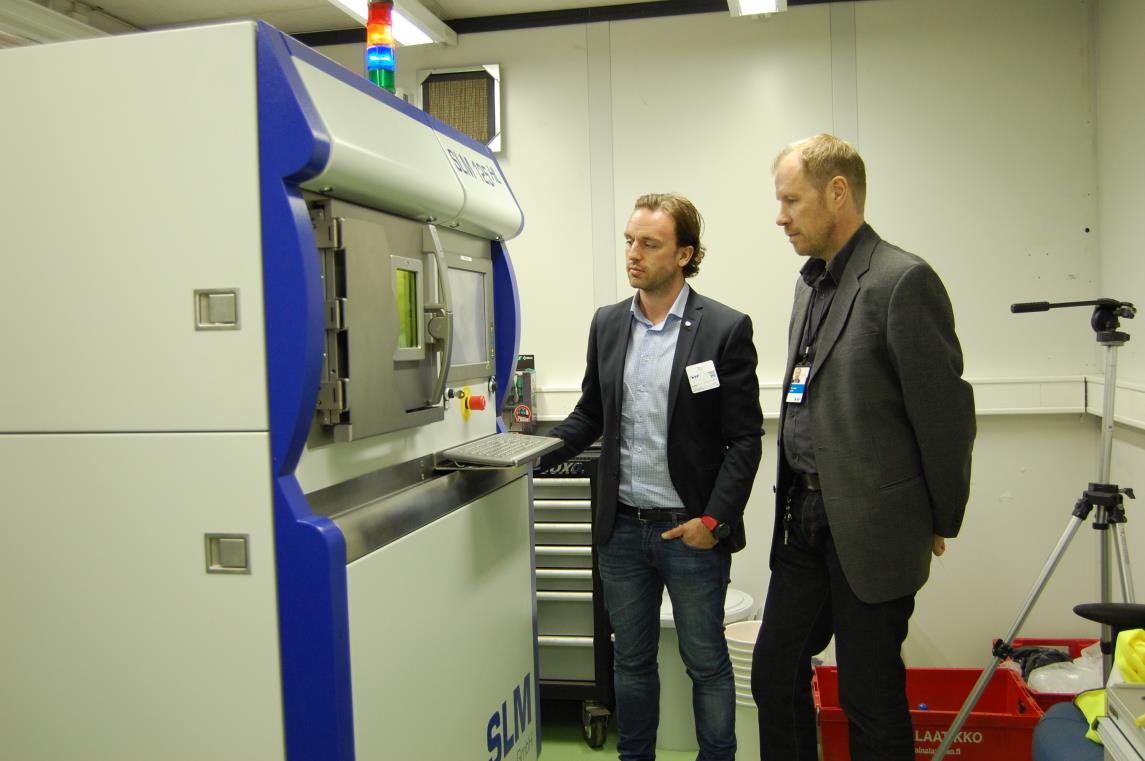

21 Suomen ensimmäinen SLM 125 HL Lisätiedot: Pasi Puukko, puh

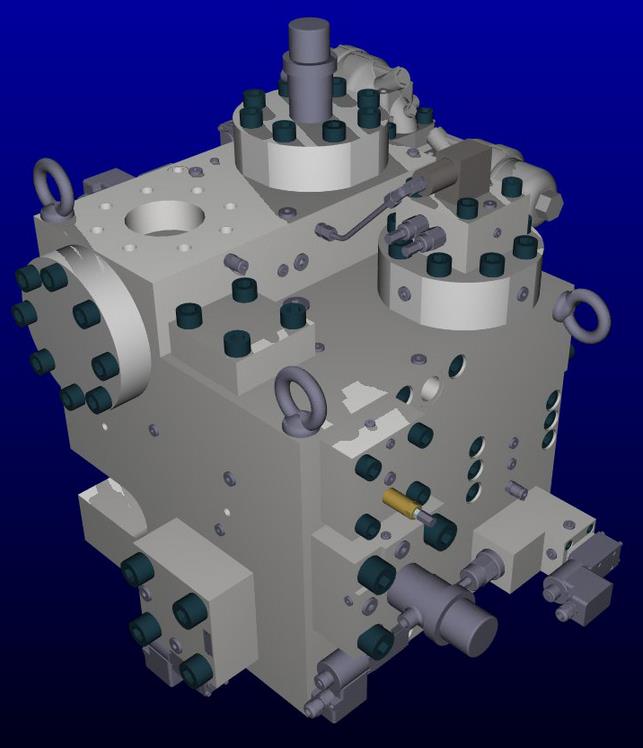

22 Hydraulilohko Case: Nurmi Cylinders Oy

23 Hydraulilohko Case: Nurmi Cylinders Oy

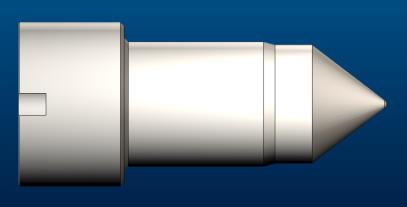

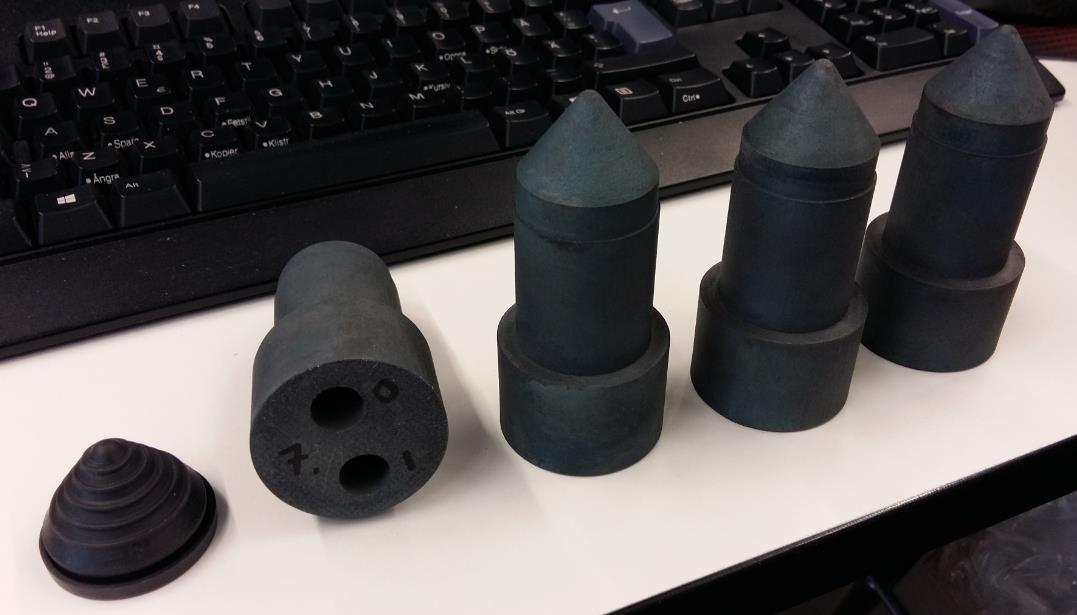

24 Design: Channel profiles and final form U-turn-profile, thick version, large ribs for increasing turbulence, larger cross section area, more water volume flow U-turn-profile, narrow version, better reach towards the tip, smaller cross section area but water flow is entirely closer to the surface Spiral-profile, slim version, smaller pitch, smaller cross section area, denser profile, classic design Final form - all outer surfaces and attaching features are machined - tool compatible Spiral-profile, robust version, larger pitch, larger cross section area, less dense profile but more water volume flow, classic design Fountain-profile, the largest and the most symmetric and coherent profile, very experimental real performance may be unpredictable Conventional drilled imitation, intentionally not optimized design, represents classic solution which will be compared with optimized versions

25 Design: Channel profiles and final form

26 Digitaaliset varaosat - Wärtsilän kaltaisissa yrityksissä aineisiin ja tarvikkeisiin sitoutunut pääoma voi olla useita satoja miljoonia euroja. Jos tuosta pääomasta voitaisiin vapauttaa vaikkapa 5 % varaosien digitalisoimisella, olisi vaikutus jo huima, liiketoiminnan kehityspäällikkö Jarno Salonen Wärtsilä.

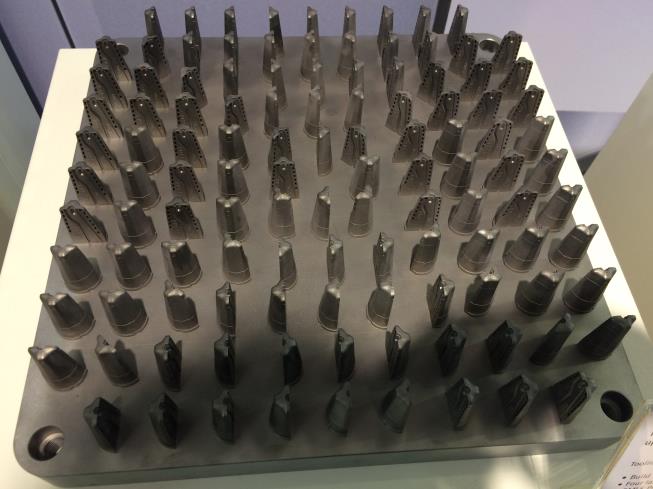

27 Sarjavalmistusta

28 3D-tulostuksen mahdollisuuksia Kappaleen keveys -> Energiasäästö Kappaleen optimaalinen rakenne -> Maksimaalinen suorituskyky Kappaleen valmistuksen yksinkertaistaminen kertatulostuksella -> Valmistusnopeus ja erillisten osien lukumäärän vähennys Edullisuus -> Monimutkaisen rakenteen tulostuskustannus = yksinkertaisen rakenteen tulostuskustannus -> Vain paino ja tulostusaika ratkaisevat Räätälöitävyys -> Yksilölliset asiakastarpeet Nopea tuotekehitys -> Muutokset välittömästi tuotteeseen Nopea tuotannon ylösajo -> Ei työkaluja eikä useita työvaiheita sekä menetelmiä Materiaalivirtojen muutos -> Jauheesta tuote Jätteen minimointi -> Materiaali käytetään vain tarpeellinen määrä

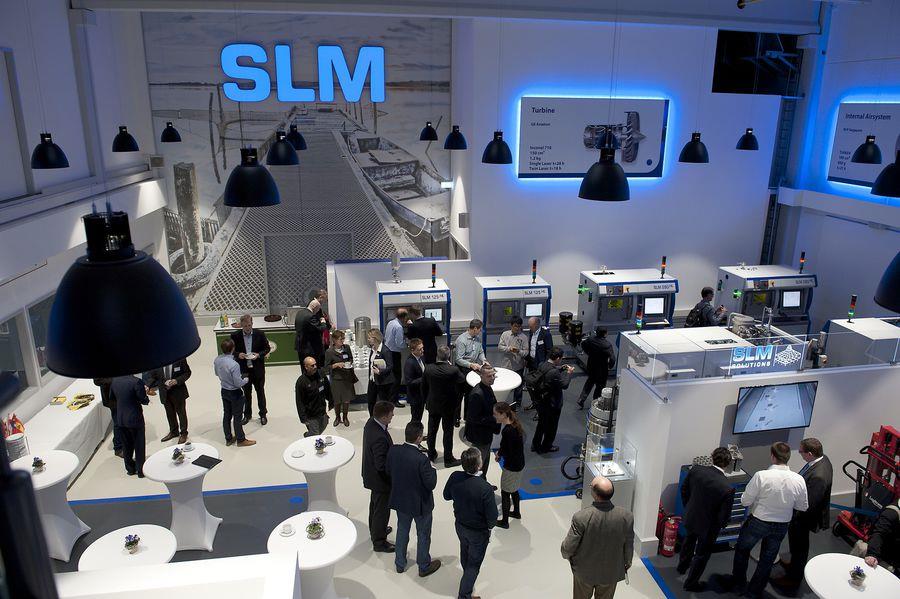

29 SLM Solutions GmbH Vuonna 2015: konetta - 70% teollisiin käyttöön - 60% monilasereita - 40% aikaisemmin jo SLM

30 Jauhepetiteknologia lasersulatuksella

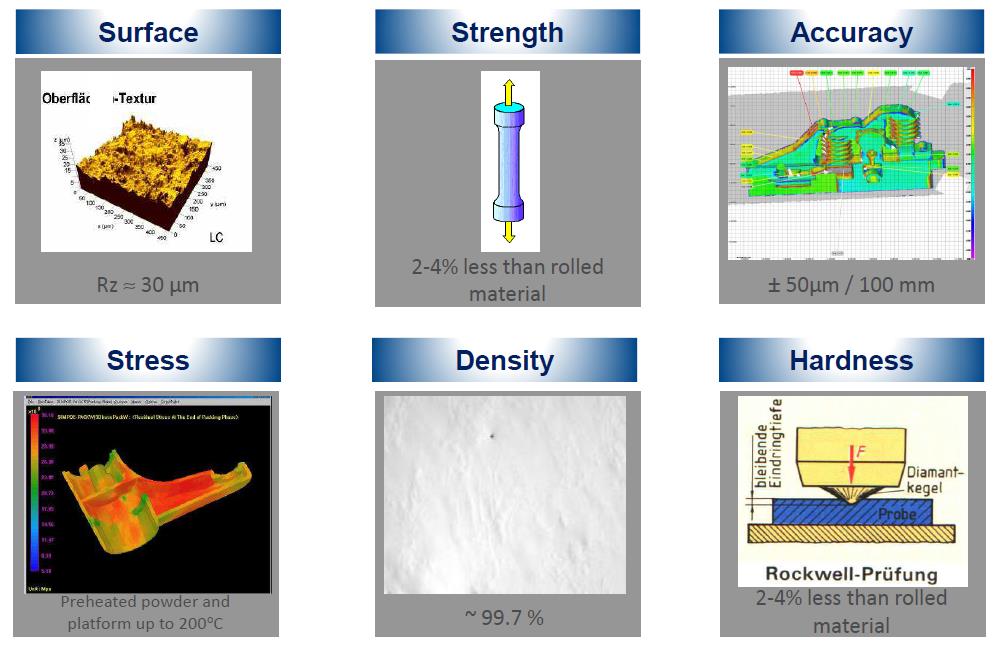

31 Materiaalin ominaisuudet

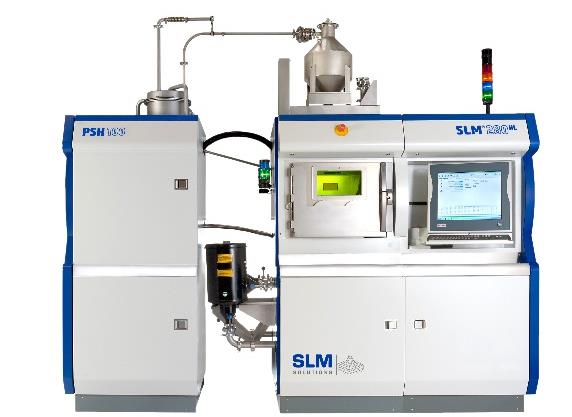

32 Konemallit 125x125x125 mm 280x280x365 mm 500x280x365 (800) mm 25 cm³/h 55 cm³/h 105 cm³/h NYT 4x700w 260 cm³/h alumiinilla!

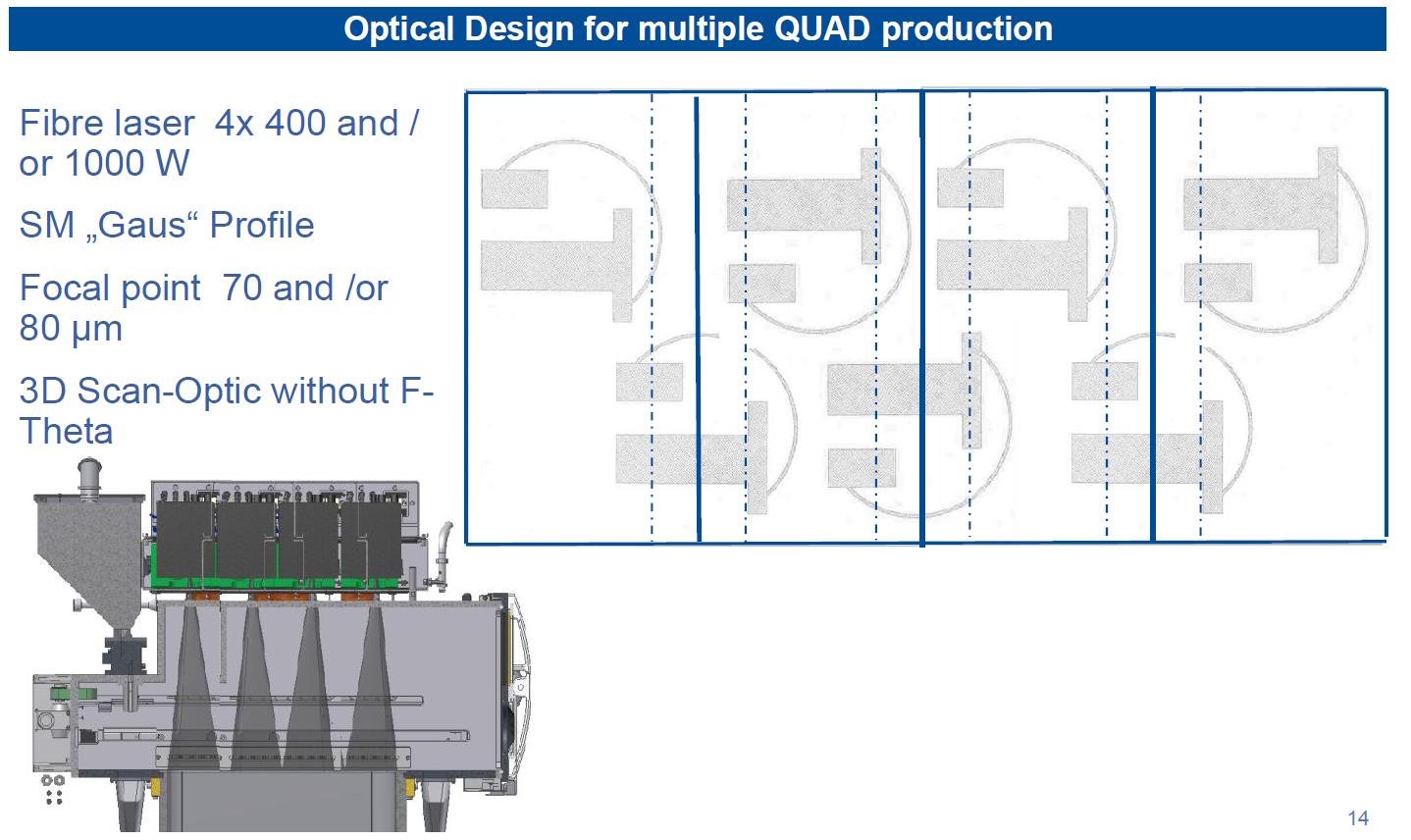

33 Monilaserjärjestelmien pioneeri

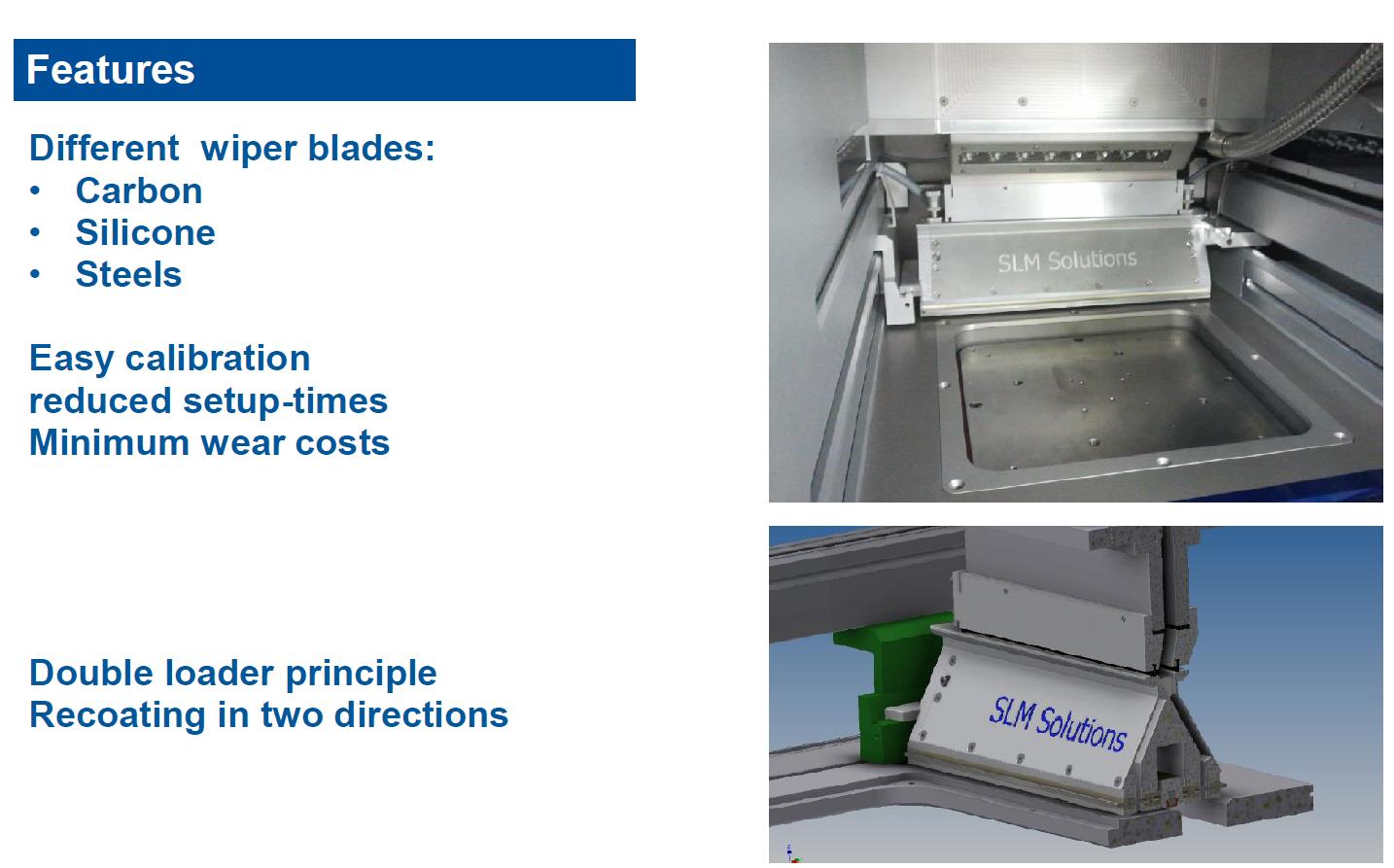

34 Patentoitu molemminsuuntainen jauheenlevitys

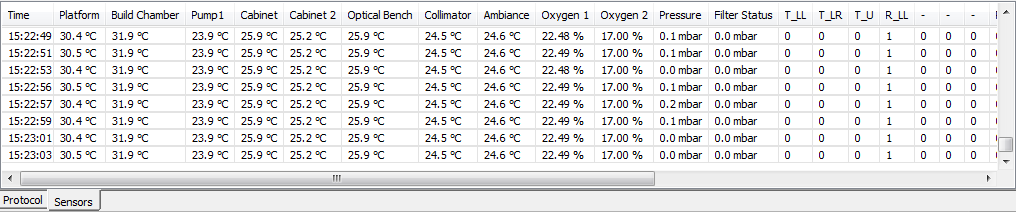

35 Laadunvarmistus -Lasersulan, lasertehon, jauhekerroksen sekä prosessin valvonta

36 Pikavalmistuksesta sarjavalmistukseen Quad-laser 4x 400W Twin-laser 2x 400W Single-laser 400W +235% Build rate (cm³/h) +68%

37 Vakiomateriaalitarjooma Aluminium Cobalt-Chrome Inconel Titanium Tool Steel and Stainless Steel Material Properties Light weight Good alloying properties Good processability (casting and pressing etc) Good electrical conductivity High toughness High strength Good bio-compatibility Good corrosion resistance High corrosion resistance Excellent mech.strength High creep rupture strength up to 700 C Outstanding weldability High strength, low weight High corrosion resistance Good bio-compatibility Low thermal expansion Good machinability High hardness and toughness High corrosion resistance Good machinability Applications Alloys Aerospace Automotive General industrial applications AlSi12 AlSi10Mg AlSi7Mg AlSi9Cu3 AlMg4,5Mn0,4 Other Materials on request Dental Medical implants High temperature Aerospace Gas turbines Rocket motors Nuclear reactors Pumps Turbo pump seals Tooling Co212-f acc to ASTM F75 Inconel 625 Inconel 718 Inconel HX (2.4665) Bio-material for implants Aerospace F1 motor sport Maritime applications Pure titanium Ti6Al7Nb Ti6Al4V Grade X materials on request Plastic injection and pressure diecasting moulds Medical implants Cutlery and kitchenware Maritime Spindles and screws (316L) (H 13) (15-5PH) Other Materials on request Propeller for racing boats as scaled model for flow measurements Dental caps and crowns in cobalt-chrome Turbine blade of latest generation with internal conformal cooling channels to improve performance of jet engines Individual Hip Implant in Titanium made for an Australian patient Mould inserts with integrated, surface conformal cooling channels. Photo with kind permission of Gardena AG Partikkelit < Ø < µm

38 Yhteenveto Metallien 3D-tulostaminen ei ole enää vain huomisen teknologiaa vaan jo tätä päivää! Ratkaisevaa suunnitteluosaaminen, uuden sukupolven tuotteet ja palvelukonsepti! Parempi opetella etujoukossa uusi vallankumousteknologia ja olla alan pioneeri kuin pakon edessä. Kilpailuetu rakennetaan koko arvoketjun (palvelut, valmistus) kehittämisellä ei vain koneinvestoinnilla. Paikat edelläkävijöiden joukossa jaetaan NYT! Mikä on sinun seuraava konkreettinen toimenpiteesi, että olet tämän vallankumouksen voittajia?

39 Kiitos! Yhteystiedot ja lisätietoa: puh www.
