Tuotekehityksestä tuotantoon Case-esimerkkejä 3D-tulostuksen hyödyntämisestä Välkky-seminaari, Konepajamessut Riitta Noponen

Koko: px

Aloita esitys sivulta:

Download "Tuotekehityksestä tuotantoon Case-esimerkkejä 3D-tulostuksen hyödyntämisestä Välkky-seminaari, Konepajamessut Riitta Noponen"

Kari Oksanen
5 vuotta sitten
Katselukertoja:

1 Tuotekehityksestä tuotantoon Case-esimerkkejä 3D-tulostuksen hyödyntämisestä Välkky-seminaari, Konepajamessut Riitta Noponen

2 3DTech Oy Päätoimipiste Salossa Henkilöstöä tällä hetkellä Kaksi toiminta-aluetta 3D-tulostusratkaisut palveluna yrityksille 3D-tulostusteknologian kehitys Asiakkaalle räätälöidyn 3D-tuotantoprosessin kehitys Laajaa yhteistyötä yrityksistä, oppilaitoksista ja tutkimuskeskuksista koostuvan verkoston kanssa Pystymme vastaamaan kunkin asiakkaan yksilöllisiin tarpeisiin Pysymme ajan tasalla teknologian ja ratkaisutarjonnan kehityksessä

3D-ratkaisut 3D-tulostus / ainetta lisäävä valmistus Sopimusvalmistus Lopputuotteet ja prototyypit (MJF, SLA, FDM) Osien ja

metallista saatavana kumppaneiden kautta MJF-tulosteiden värjäys (musta) Tulosteiden jälkikäsittely- ja kokoonpanopalvelu

varaosat Tuotteiden ja työkalujen personointi sekä ergonomiset muodot 3D-suunnittelu ja -mallinnus Yhteistyössä asiakkaan

3 3D-ratkaisut 3D-tulostus / ainetta lisäävä valmistus Sopimusvalmistus Lopputuotteet ja prototyypit (MJF, SLA, FDM) Osien ja toiminnallisten kokoonpanojen massatuotanto HP Multi Jet Fusion (MJF) -teknologialla PA12:sta (Nylon) Tulosteita esim. metallista saatavana kumppaneiden kautta MJF-tulosteiden värjäys (musta) Tulosteiden jälkikäsittely- ja kokoonpanopalvelu tarpeen mukaan 3D-skannaus Jo olemassa olevien fyysisten kappaleiden digitalisointi sekä käänteinen suunnittelu esim. varaosat Tuotteiden ja työkalujen personointi sekä ergonomiset muodot 3D-suunnittelu ja -mallinnus Yhteistyössä asiakkaan kanssa 3D-konsultointi, -koulutus ja asiantuntijapalvelut Laitteisto- ja ohjelmistohankintojen investointilaskelmat, tarvekartoitukset jne.

3D-tulostuksen tuotekategoriat Lopputuotteet (yleisesti) Varaosat Koko myyntivalmis tuote,

Konsolidoidut osat Yksittäiskappaleet, (pien)sarjat, massakustomointi Esim.

Myös varaosat, joiden myynti jo lopetettu, tai ei ole ollut kustannustehokasta aiemmin

apuvälineet Muotit, jigit, kiinnityskappaleet, ajurit, kalusteet jne.

4 3D-tulostuksen tuotekategoriat Lopputuotteet (yleisesti) Varaosat Koko myyntivalmis tuote, tuotteen komponentit tai osakokoonpanot Mekaanisesti monimutkaiset mallit ja muodot Konsolidoidut osat Yksittäiskappaleet, (pien)sarjat, massakustomointi Esim. koneisiin ja laitteisiin, kodinkoneisiin, kulkuneuvoinin, peleihin ja leluihin jne. Myös varaosat, joiden myynti jo lopetettu, tai ei ole ollut kustannustehokasta aiemmin tarjota Valmistus vain tarpeeseen, nopeasti ja paikallisesti lähellä asiakasta Tuotannon apuvälineet Muotit, jigit, kiinnityskappaleet, ajurit, kalusteet jne. Kustomoidut huoltotyökalut ja personoidut ergonomiset työkalut Myynti- ja markkinointimateriaalit Pienoismallit, personoidut promootiotuotteet ja yrityslahjat

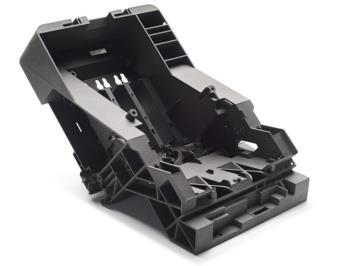

tulostimet Merkittävä osa laitteen muoviosista on 3D-tulostettu HP käyttää myös muissa tuotekategorioissa

5 3D-tulostuksen etuja Tuotekehitysvaihe Suunnittelu toiminnallisuuden, ei valmistettavuuden mukaan Nopeus Helppo versiotestaus Tuotanto Vamistus tarpeen mukaan, ei varastoon Muutokset nopea ja helppo toteuttaa Esimerkkejä HP:n tulostimet Merkittävä osa laitteen muoviosista on 3D-tulostettu HP käyttää myös muissa tuotekategorioissa aktiivisesti 3D-tulostusta vähintäänkin tuotekehitysvaiheessa Kaikki omat projektimme Tulostin Erilaiset tuotannon apulaitteet ja -välineet

useita viikkoja Mallinnus vanhan perusteella uuteen kokoon sopivaksi Tulostus nylonista MJF-teknologialla

6 Case Orion Lääkepurkkien sulkemisessa tarvittava sovitin tuotantolinjalla Prosessi Kun purkin koko muuttuu, sulkijaan tarvitaan uusi sovitin Aiemmin tehty alumiinista Saksassa Koko sarjan hinta eur Toimitusaika useita viikkoja Mallinnus vanhan perusteella uuteen kokoon sopivaksi Tulostus nylonista MJF-teknologialla Sulkeminen ei vaadi kovaa vääntövoimaa, joten sovitin voidaan tehdä myös muovista Toimitus päivissä ja murto-osalla aiempaa kustannusta

nopeampaa ja edullisempaa Antaa heille aiempaa

7 Case Orion Muita projekteja Orionilla Parannuksia linjaston ongelmakohtiin, varaosia, ideoiden testausta jne. Osassa tiedosto asiakkaalta, osa mallinnettu meillä Myös SLA-osia Asiakas erittäin tyytyväinen Aikaisempaa tapaa huomattavasti nopeampaa ja edullisempaa Antaa heille aiempaa paremman mahdollisuuden muokata linjastoa toimivammaksi sekä myös testata erilaisia uusia ratkaisuja

Case GreenLab Finland Aurinkopaneelin testerin

aiheuttaen ongelmia tietyissä tilanteissa Uusi ratkaisu

vaatimusten mukaisesti optimoiden käytettävyys

Tulostettiin aluksi FDM-teknologialla ABS:stä ja nykyään

8 Case GreenLab Finland Aurinkopaneelin testerin kiinnitysosa Alkuperäinen painava ja muodoiltaan hankala aiheuttaen ongelmia tietyissä tilanteissa Uusi ratkaisu suunniteltiin 3D-teknologian avulla asiakkaan vaatimusten mukaisesti optimoiden käytettävyys Lopputuloksena kevyempi ja käytännöllisempi ratkaisu Tulostettiin aluksi FDM-teknologialla ABS:stä ja nykyään MJF:llä nylonista Tuotetta on kehitetty edelleen ja parhaillaan käytössä jo kolmas generaatio

erallycross-projekti Turun AMK:n projekti rallycross-sähköauton kehittämiseksi Autoon 3D-tulostettuja komponentteja

9 Case Moottoriurheilu RAM Racing Yamaha RR-talli Tallin pyöriin 3D-tulostettavien ratkaisujen suunnittelu ja toteutus Keveys, kestävyys, muotojen optimointi, personointi Kalliita valmistaa muilla tavoin yksittäiskappaleina Myös myyntiin erallycross-projekti Turun AMK:n projekti rallycross-sähköauton kehittämiseksi Autoon 3D-tulostettuja komponentteja Ajoneuvoteollisuuden tarpeisiin soveltuvien 3D-teknologioiden testaus Opiskelijoiden käyttöön uusinta tietämystä 3D-tulostuksen mahdollisuuksista

YHTEYSHENKILÖT Tomi Kalpio +358 44 733 6101 Tomi.

fi Marko Piira +358 45 345 9980 Marko.Piira@3DTech.

fi 3DTech Oy @3DTechOy 3DTech Oy Riitta Noponen

fi @3dtech_oy 3DTech Oy EUROOPPA EUROOPPA* USA

10 YHTEYSHENKILÖT Tomi Kalpio Marko Piira DTech 3DTech Oy Riitta Noponen DTech Oy EUROOPPA EUROOPPA* USA ASIA Hyvoninkatu Salo, Finland Itäinen Pitkäkatu 4 C 3.krs (PharmaCity) Turku, Finland *Huhtikuussa th St. Santa Monica, CA /F, Citicorp Centre, 18 Whitfield Road, Tin Hau, Hongkong
