FI - suomi. Asennus- ja käyttöohjeet. Lauhteenpoistin BEKOMAT 32U (BM32U)
|
|
- Harri Arto Auvinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 FI - suomi Asennus- ja käyttöohjeet Lauhteenpoistin BEKOMAT 32U (BM32U)
2 Arvoisa asiakas, kiitos, että valitsit lauhteenpoistimen BEKOMAT 32U. Lue asennus- ja käyttöohje tarkkaan läpi ennen BEKOMAT 32U -laitteen asennusta ja käyttöönottoa ja noudata antamiamme ohjeita. BEKOMAT 32U -laitteen moitteeton toiminta ja luotettava lauhteenpoisto voidaan varmistaa vain, kun annettuja määräyksiä ja ohjeita noudatetaan tarkkaan. 2 BEKOMAT 32U
3 1 Piktogrammit ja symbolit Turvallisuusohjeita Käyttötarkoituksen mukainen käyttö Käyttöalueen rajoitus Tekniset tiedot Sähkötiedot Mittapiirros Ilmastovyöhykkeet ja tehotiedot Toiminta Asennus Sähköasennus Tarkastukset ja huolto Vianetsintä ja vikojen korjaus Osat ja komponentit Suositeltavat varaosat Lisävarusteet Vaatimustenmukaisuusvakuutus...26 BEKOMAT 32U 3
4 Pos: 2 /Beko Technische Dokumentation/Piktogramme/Anleitung beachten @ 1 Pos: 3 /Beko Technische Dokumentation/Piktogramme/Anleitung beachten s/w @ 1 Pos: 4 /Beko Technische Dokumentation/Piktogramme/Gefahr Warnung Vorsicht @ 1 Pos: 5 /Beko Technische Dokumentation/Piktogramme/G+W+ V Netzspannung @ 1 Pos: 7 /Beko Technische Dokumentation/Globale Texte/Allgemeiner Hinweis @ 1 Pos: 8 /Beko Technische Dokumentation/Sicherheit/Hinweis Anleitung BEKO ( männl. @ 1 Pos: 9 /Beko Technische Dokumentation/Sicherheit/Gefahr @ 1 Pos: 10 /Beko Technische Dokumentation/Sicher heit/maßnahmen Druckluft @ 1 Piktogrammit ja symbolit Pos: 1 /Beko Technische Dokumentation/Überschriften/1/Piktogramme und Piktogrammit ja symbolit Noudata asennus- ja käyttöohjetta Noudata asennus- ja käyttöohjetta (tyyppikilvessä) Yleinen vaarasymboli (vaara, varoitus, varo) Yleinen vaarasymboli (vaara, varoitus, varo) verkkojännitteelle ja verkkojännitettä johtaville laitteiston osille Pos: 6 /Beko Technische Turvallisuusohjeita Tarkista, vastaako tämä ohje myös laitetyyppiä. Noudata kaikkia tässä käyttöohjeessa annettuja ohjeita. Se sisältää perusluonteisia ohjeita, joita on noudatettava koneen asennuksen, käytön ja huollon yhteydessä. Tämän vuoksi asentajan sekä koneen haltijan ja käyttäjän on luettava tämä käyttöohje ehdottomasti ennen asennusta, käyttöönottoa ja huoltoa. Käyttöohjeen on oltava aina käytettävissä BEKOMAT 32U -laitteen käyttöpaikalla. Tämän käyttöohjeen lisäksi on noudatettava mahdollisia paikallisia tai kansallisia määräyksiä. Varmista, että BEKOMAT 32U -laitetta käytetään vain sallittujen ja tyyppikilvessä mainittujen raja-arvojen puitteissa. Muuten aiheutuu vaaraa sekä ihmisille että materiaalille ja voi esiintyä toiminta- ja käyttöhäiriöitä. Mikäli ilmenee epäselvyyksiä tai tähän asennus- ja käyttöohjeeseen liittyviä kysymyksiä, ota yhteys BEKO TECHNOLOGIES GMBH -yhtiöön. Toimenpiteet: Vaara! Paineilma! Nopeasti tai äkillisesti poistuva paineilma tai laitteiston halkeavat ja/tai varmistamattomat osat aiheuttavat vakavien tapaturmien tai kuoleman vaaran. Älä ylitä maks. käyttöpainetta (ks. tyyppikilpi). Suorita huoltotöitä vain laitteen ollessa paineeton. Käytä vain paineenkestävää asennusmateriaalia. Asenna tuloputkisto tiukkaan. Poistoputki: lyhyt, kiinnitetty paineletku paineenkestävässä putkessa. Pidä huoli siitä, ettei lauhde tai poistuva paineilma voi osua ihmisiin tai esineisiin. 4 BEKOMAT 32U
5 Pos: 11 /Beko Technische Dokumentation/Sicher heit/gefahr Netzspannung 1 @ 1 Pos: 12 /Beko Technische Dokumentation/Sicher heit/maßnahmen Netzspannung BM @ 1 Pos: 13 /Beko Technische Dokumentation/Sicher heit/sicherheitshinweise, weitere BM ( nicht Ex, nicht @ 1 Pos: 14 /Beko Technische Dokumentation/Sicher heit/zusatz Sicherheitshinweise BM31/32 SA + 31U /32U 1 Pos: 15 /Beko Technische Dokumentation/Sicher heit/vorsicht @ 1 Pos: 16 /Beko Technische Dokumentation/Sicher heit/maßnahmen Fehlfunktionen 1 r Pos: 17 /---- Seitenumbr uch @ 1 Turvallisuusohjeita Toimenpiteet: Vaara! Verkkojännite! Verkkojännitettä johtavien, eristämättömien osien koskettaminen voi aiheuttaa sähköiskun, jonka seurauksena voi olla tapaturma tai jopa kuolema. Noudata sähköasennuksen yhteydessä kaikkia voimassa olevia määräyksiä (esim. VDE 0100 / IEC 60364). Kun ohjausyksikkö on auki, suorita huolto- asennustöitä vain laitteen ollessa jännitteetön. Irrotetulla ohjausyksiköllä ei ole IP-kotelointia. Kaikkia sähkölaitteisiin liittyviä töitä saa suorittaa ainoastaan valtuutettu ammattihenkilöstö. Muita turvallisuusohjeita: Myös asennuksen ja käytön yhteydessä on noudatettava voimassa olevia kansallisia määräyksiä ja turvallisuusmääräyksiä. BEKOMAT 32U -laitetta ei saa käyttää räjähdysvaarallisilla alueilla. Tulojohdon kierreliitoksiin kohdistuvaa liiallista kiristysvoimaa on vältettävä. Tämä koskee varsinkin kartiomaisia kierreliitoksia. BEKOMAT 32U on toimintakykyinen vain, kun jännite on päällä. Testipainiketta ei saa käyttää jatkuvaan lauhteenpoistoon. Käytä vain valmistajan alkuperäisiä varaosia. Vain näin varmistat laitteen moitteettoman toiminnan. Lisäohjeita: Irrotetulla ohjausyksiköllä ei ole IP-kotelointia. Pidä asennuksen yhteydessä kiinni tulojohdon avainpinnasta (avainkoko 27). Service-Unit-yksikköä ei saa purkaa. Toimenpiteet: Varo! Käytön aikana voi esiintyä toimintavirheitä! Virheellinen asennus ja puutteellinen huolto voivat aiheuttaa BEKOMAT-laitteen toimintavirheitä. Poistamaton lauhde voi aiheuttaa vaurioita laitteistoissa ja vikoja tuotantoprosesseissa. Luotettavasti toimiva lauhteenpoisto optimoi paineilman laadun. Vahinkojen ja käyttöhäiriöiden välttämiseksi noudata ehdottomasti seuraavia ohjeita: Noudata tarkkaan käyttötarkoituksen mukaista käyttötapaa ja BEKOMATin käyttöparametreja tilanteen mukaisesti (ks. luku "Käyttötarkoituksen mukainen käyttö") Noudata tarkkaan tässä ohjeessa annettuja asennus- ja käyttöohjeita Suorita BEKOMAT-laitteelle säännölliset huollot ja tarkastukset tämän käyttöohjeen mukaisesti BEKOMAT 32U 5
6 Pos: 19 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Bestimmung. Ver wend. BM 31/32/33 @ 1 Pos: 21 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Ausschluß Anwendung BM 31/32/33 @ 1 Pos: 22 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Ausschluß Anwendung BM nicht für frostgefähr dete Bereiche @ 1 Pos: 23 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Ausschluß Anwendung BM 31/32 nicht fürco2-anwendg. 1 Pos: 24 /---- Seitenumbr uch @ 1 Käyttötarkoituksen mukainen käyttö Pos: 18 /Beko Technische Dokumentation/Überschriften/1/Bestimmungsgemäße Ver Käyttötarkoituksen mukainen käyttö BEKOMAT 32U on elektronisesti toimiva, pinnankorkeusanturin ohjaama lauhteenpoistin paineilmajärjestelmiin. Laitetta käytetään sallittujen käyttöparametrien rajoissa (ks. Tekniset tiedot). BEKOMAT 32U voi poistaa laitteiston osista lauhdetta käyttöpaineen vallitessa lähes ilman painehävikkiä. BEKOMAT 32U vaatii toimiakseen käyttöjännitteen ja käyttöpaineen (ks. Tekniset tiedot). Kun sitä käytetään laitteistoissa, joissa paineilman laadulle asetetaan tavallista korkeampia vaatimuksia (elintarviketeollisuus, lääkintätekniikka, laboratoriovarusteet, erikoisprosessit jne.), laitteen haltijan on päätettävä vaadittavista paineilman laadun valvontatoimenpiteistä. Ne vaikuttavat seuraavien prosessien turvallisuuteen ja voivat auttaa välttämään ihmisiin ja laitteistoihin kohdistuvia haittoja. Laitteen haltijan velvollisuus on huolehtia siitä, että mainitut olosuhteet taataan laitteen koko käyttöaikana. Pos: 20 /Beko Technische Dokumentation/Überschriften/1/Ausschluss vom Anwendungsber Käyttöalueen rajoitus BEKOMAT 32U -lauhteenpoistimella ei voida yksistään taata paineilman määriteltyä laatua; tähän vaaditaan teknisiä lisälaitteita. BEKOMAT 32U ei sovellu käytettäväksi Ex-alueilla eikä laitteistoissa, joissa vallitsee alipaine tai ilmakehän paine. BEKOMAT 32U -laitetta ei saa altistaa jatkuvalle suoralle auringon- tai lämpösäteilylle. BEKOMAT 32U -laitetta ei saa asentaa ja käyttää aggressiivisessa ympäristössä. BEKOMAT 32U -laitetta ei voi lämmittää, joten sitä ei voi käyttää alueilla, joissa voi olla pakkasta. BEKOMAT 32U ei sovellu CO2-laitteistoihin. 6 BEKOMAT 32U
7 Pos: 26 /Beko Technische Dokumentation/Technische Daten/BEKOM AT/Techn. Daten BM 3xU + UC + GOST @ 1 Pos: 27 /Beko Technische Dokumentation/Technische Daten/BEKOM AT/Leistung BM Standar @ 1 Pos: 28 /---- Seitenumbr uch @ 1 Tekniset tiedot Pos: 25 /Beko Technische Dokumentation/Überschriften/1/Technische Tekniset tiedot Min./maks. käyttöpaine (ks. tyyppikilpi) Min./maks. lämpötila (ks. tyyppikilpi) Lauhteen tulo Lauhteen poisto Lauhde Kotelo Paino (tyhjänä) 0, bar ( psi) tai 1, bar ( psi) C ( F) tai C ( F) G ½ (NPT ½) sisä maks. kierresyvyys 13,5 mm (½") G ¼ Ø mm letkumuhvi Öljypitoista + öljytöntä Alumiini + muovi, lasikuituvahvistettu 1,0 kg (2.2 lbs) Tämä tuote on testattu standardin CAN/CSA-C22.2 nro kolmannen painoksen mukaan ottaen huomioon saman standardin myöhemmän version ja käyttäen samaa testivaatimuksien tasoa. Maks. teho sinisellä ilmastovyöhykkeellä ks. myös luku "Ilmastovyöhyke ja tehotiedot" Kompressorin maks. teho 5 m³/min (175 scfm) Jäähdytyskuivaimen maks. teho 10 m³/min (350 scfm) Suodattimen maks. teho 50 m³/min (1750 scfm) BEKOMAT 32U 7
8 Pos: 30 /Beko Technische Dokumentation/Elektrische Daten/BEKOM AT/Elektrische Daten BM @ 1 Pos: 31 /---- Seitenumbr uch @ 1 Sähkötiedot Pos: 29 /Beko Technische Dokumentation/Überschriften/1/Elektrische Sähkötiedot Käyttöjännite (ks. tyyppikilpi) Ottoteho Johdon vaipan suositeltava läpimitta Johtimen suositeltava poikkipinta-ala Jousiliitin (sähkönsyöttö / rele) Johtimen suositeltava poikkipinta-ala Ruuviliitin (sähkönsyöttö) Johtimen suositeltava poikkipinta-ala Jousiliitin (ulkoinen testi) Johtimen suositeltava poikkipinta-ala Ruuviliitin (rele / ulkoinen testi) Johdon vaipan suositeltava kuorintapituus (sähkönsyöttö / rele) Johdon vaipan suositeltava kuorintapituus (ulkoinen testi) Johtoliittimien suositeltava pituus Jousiliitin Johtoliittimien suositeltava pituus Ruuviliitin Potentiaalittoman koskettimen liitäntätiedot Kuorman kytkentä *) Potentiaalittoman koskettimen liitäntätiedot Piensignaalin kytkentä *) Ulkoisen testikoskettimen liitäntätiedot VAC ±10% (50 60 Hz) / VDC ±10% tai VAC ±10% (50 60 Hz) / VDC ±10% P = 0, VA (W) Ø 5,0 10 mm (0,20 0,39 ) 0,75...1,5 mm² (AWG ) 0,75...2,5 mm² (AWG ) 0,75...1,0 mm² (AWG ) 0,75...1,5 mm² (AWG ) ~ 30 mm (~ 1.18") ~ 90 mm (~ 3.54") ~ 8 mm (~ 0.31 inch) ~ 6 mm (~ 0.24 inch) AC: maks. 250V / 1A DC: maks. 30V / 1A min. 5 VDC / 10 ma laitteen puolella 5 VDC; kytkentävirta 0,5 ma Kotelointiluokka IP 67 Ylijännitesuojausluokka (IEC ) II VAC = V alternating current (vaihtojännite) VDC = V direct current (tasajännite) *) Kuormien kytkentä saa aikaan sen, että kosketin ei enää ominaisuuksiltaan sovellu piensignaalien kytkentään. 8 BEKOMAT 32U
9 Pos: 33 /Beko Technische Dokumentation/Technische Daten/M @ 1 Pos: 34 /---- Seitenumbr uch @ 1 Mittapiirros Pos: 32 /Beko Technische Dokumentation/Überschriften/1M Mittapiirros BEKOMAT 32U 9

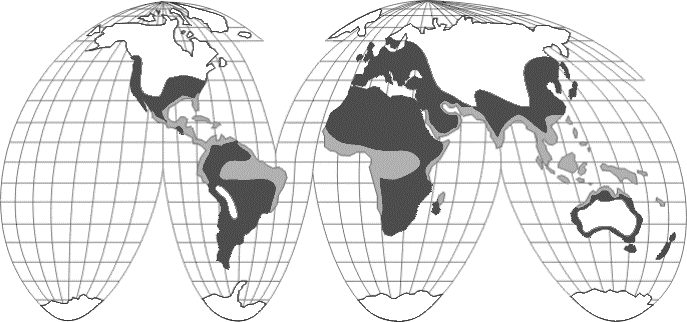

10 Pos: 36 /Beko Technische Dokumentation/Klimazonen/Klimazonen @ 1 Pos: 37 /---- Seitenumbr uch @ 1 Ilmastovyöhykkeet ja tehotiedot Pos: 35 /Beko Technische Dokumentation/Überschriften/1/Klimazonen und Ilmastovyöhykkeet ja tehotiedot Ilmastovyöhyke Kompressorin teho maks. m³/min Kuivaimen teho maks. m³/min Suodatusteho maks. m³/min vihreä 6,0 12,0 60,0 sininen 5,0 10,0 50,0 punainen 3,5 7,0 35,0 Ilmoitetut tehotiedot koskevat lauhkeaa ilmastoa ja ovat voimassa Euroopassa, laajoissa osissa Kaakkois- Aasiaa, Pohjois- ja Etelä-Afrikassa sekä osissa Pohjois- ja Etelä-Amerikkaa (ilmastovyöhyke: sininen). Kuivassa ja/tai viileässä ilmastossa (ilmastovyöhyke: vihreä) on voimassa seuraava kerroin: teho "sinisellä" ilmastovyöhykkeellä kerrottuna n. 1,2:lla. Lämpimässä ja/tai kosteassa ilmastossa (trooppiset alueet; ilmastovyöhyke: punainen) on voimassa seuraava kerroin: teho "sinisellä" ilmastovyöhykkeellä kerrottuna n. 0,7:lla. 10 BEKOMAT 32U
11 Pos: 39 /Beko Technische Dokumentation/Funktion/BEKOMAT/BM @ 1 Pos: 40 /Beko Technische Dokumentation/Funktion/BEKOMAT/BM 32U/33U @ 1 Toiminta Pos: 38 /Beko Technische Toiminta Lauhde virtaa tulojohdon (1) kautta BEKOMAT 32U -lauhteenpoistimeen ja kerääntyy koteloon (2). Kapasitiivinen anturi (3) valvoo jatkuvasti säiliön pinnankorkeutta ja antaa elektroniselle ohjaukselle signaalin, kun säiliö on täynnä. Esiohjausventtiili (4) reagoi ja kalvo (5) avaa poistoputken (6) lauhteen poistoa varten. Kun BEKOMAT 32U on tyhjennetty, poistoputki sulkeutuu jälleen tiiviisti, ennen kuin pääsee syntymään turhaa paineilmahävikkiä. BEKOMAT 32U 11
12 Pos: 42 /Beko Technische Dokumentation/Funktion/BEKOMAT/BM 31U/32U/33U+ Vario Abl.-War tungsmeldg. aktiv(nicht 32U FMK + IF) Wartungsinter @ 1 Toiminta BEKOMAT 32U -laitteessa kaksi lediä ilmaisevat yksittäisiä käyttötiloja. BEKOMAT 32U suorittaa itsetestin syöttöjännitteen kytkemisen yhteydessä. Molemmat ledit ovat päällä n. 1 sekunnin ajan, minkä jälkeen laite menee tilaan "käyttövalmis" Käyttövalmis, jännite on päällä. Jos lauhteen poistossa on häiriö, käynnistyy hälytystila, jonka ilmaisee vilkkuva punainen hälytysledi. Häiriö / hälytys Venttiilien toimintatesti (manuaalinen lauhteenpoisto): Paina painiketta n. 2 s. Hälytystoiminnon testi (ks. alh.): Paina painiketta väh. 1 min. Ei saa käyttää jatkuvaan lauhteenpoistoon. Venttiilin toiminta hälytystilassa Hälytys potentiaalittomalla koskettimella Hälytystila: Jos BEKOMAT ei ole tyhjentynyt 1 minuutin kuluttua, annetaan häiriöilmoitus: Hälytysledi vilkkuu. Hälytysrele kytkee (signaali on käytettävissä potentiaalittomasti). Venttiili aukeaa 4 minuutin välein 7,5 sekunniksi. Kun häiriö on poistettu, BEKOMAT kytkeytyy automaattisesti takaisin normaalitilaan. Häiriön mahdollisia syitä ovat esim.: Vika asennuksessa Minimipaineen alittuminen Lauhteen liian suuri määrä (ylikuormitus) Tukkeutunut/suljettu poistoputki Erittäin suuri likahiukkasten määrä Jäätyneet putket 12 BEKOMAT 32U
13 Pos: 43 /---- Seitenumbr uch @ 1 Toiminta BEKOMAT 32U antaa ilmoituksen huollon tarpeesta. Käyttötavasta riippuen aktivoituu visuaalinen huoltoilmoitus, joka ilmaisee Service-Unit-yksikön vaihdon tarpeen. Huoltoilmoitus näkyy siitä, että käyttöjännitteen "Power"-ledi vilkkuu. Huoltoilmoitus tulee 2 x tunnin tai 1 miljoonan kytkentäjakson kuluttua. Huoltoilmoitus annetaan, kun jompi kumpi arvo on saavutettu. Sähkökatkoksen tai energiansyötön katkaisun yhteydessä ajastimen lukema säilyy. Huoltotyöt kuvataan luvussa "Tarkastukset ja huolto". Ennen Service-Unit-yksikön vaihtoa on suoritettava reset. Ohjausyksikkö irrotetaan avaamalla salpa. Kun se on irrotettu, on painettava TEST-painiketta vähintään 5 sekuntia. BEKOMAT 32U 13
14 Pos: 45 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Pos: 46 /Beko Technische Dokumentation/Sicher heit/maßnahmen Druckluft @ 1 Pos: 47 /Beko Technische Dokumentation/Sicher heit/vorsicht @ 1 Pos: 48 /Beko Technische Dokumentation/Sicher heit/maßnahmen Fehlfunktionen 1 r Pos: 49 /Beko Technische Dokumentation/Sicher heit/hinweis Vorschriften Wer kzeug Reinigung Kondensat @ 1 Pos: 50 /Beko Technische Dokumentation/Installation/BEKOMAT/BM 31/32/33+U+AU (nicht Vario) @ 1 Asennus Pos: 44 /Beko Technische Asennus Toimenpiteet: Vaara! Paineilma! Nopeasti tai äkillisesti poistuva paineilma tai laitteiston halkeavat ja/tai varmistamattomat osat aiheuttavat vakavien tapaturmien tai kuoleman vaaran. Älä ylitä maks. käyttöpainetta (ks. tyyppikilpi). Suorita huoltotöitä vain laitteen ollessa paineeton. Käytä vain paineenkestävää asennusmateriaalia. Asenna tuloputkisto tiukkaan. Poistoputki: lyhyt, kiinnitetty paineletku paineenkestävässä putkessa. Pidä huoli siitä, ettei lauhde tai poistuva paineilma voi osua ihmisiin tai esineisiin. Toimenpiteet: Varo! Käytön aikana voi esiintyä toimintavirheitä! Virheellinen asennus ja puutteellinen huolto voivat aiheuttaa BEKOMAT-laitteen toimintavirheitä. Poistamaton lauhde voi aiheuttaa vaurioita laitteistoissa ja vikoja tuotantoprosesseissa. Luotettavasti toimiva lauhteenpoisto optimoi paineilman laadun. Vahinkojen ja käyttöhäiriöiden välttämiseksi noudata ehdottomasti seuraavia ohjeita: Noudata tarkkaan käyttötarkoituksen mukaista käyttötapaa ja BEKOMATin käyttöparametreja tilanteen mukaisesti (ks. luku "Käyttötarkoituksen mukainen käyttö") Noudata tarkkaan tässä ohjeessa annettuja asennus- ja käyttöohjeita Suorita BEKOMAT-laitteelle säännölliset huollot ja tarkastukset tämän käyttöohjeen mukaisesti Ohje: Noudata ehdottomasti kaikkia mainittuja ohjeita ja varoituksia. Noudata myös kaikkia asennuspaikan työsuojelua ja palontorjuntaa koskevia määräyksiä ja ohjeita. Käytä ainoastaan soveltuvia, sopivia ja asianmukaisessa kunnossa olevia työkaluja ja materiaaleja. Älä käytä voimakkaita puhdistusaineita tai soveltumattomia laitteita kuten painepesureita. Ota huomioon, että lauhteet voivat sisältää aggressiivisia ja terveydelle vahingollisia ainesosia. Tämän vuoksi on syytä välttää niiden ihokontaktia. Lauhde on jätettä, joka on kerättävä soveltuviin säiliöihin, hävitettävä tai käsiteltävä määräysten mukaisesti. 14 BEKOMAT 32U
15 Asennus Asennusohjeita: Vain BEKOMAT-laitteen (3) kuvassa esitetty asennusasento on sallittu. Älä koskaan asenna sitä kyljelleen tai muuten kallelleen. Syöttöputki (1) ja kuulaventtiili (2) väh. G½. Tulojohdossa ei suodatinta tai sihtiä. Tulojohdon kaltevuus >1%. Käytä vain kuulaventtiileitä (2). Käyttöpaine: min. 0,8/1,2 bar (12/17 psig), maks. 16 bar (230 psig). Ks. tyyppikilpi. Lyhyt, kiinnitetty paineletku (4) paineenkestävässä putkessa. Poistoputken (5) yhtä nousumetriä kohti vaadittava vähimmäispaine nousee 0,1 bar (1,4 psi). Poistoputkessa (5) maks. 5 m (16,4ft) nousu. Asenna väh. ½":n keruuputki (6) 1 %:n kaltevuuteen. Ohjaa poistoputki (5) ylhäältä keruuputkeen (6). Suorita ennen käyttöönottoa aina tiiviystarkastus ja tarkista ohjausyksikön oikea kiinnittyminen. BEKOMAT 32U 15
16 Pos: 51 /---- Seitenumbr uch @ 1 Asennus väärin oikein Paine-erot! Neste on poistettava erikseen jokaisesta lauhteen keruukohdasta. Jatkuva kaltevuus! Tuloputkistoihin ei saa kerääntyä vesitaskuja Törmäyspinta! Jos lauhde poistetaan suoraan putkesta, on järkevää ohjata ilmavirtaa. Ilmanpoisto! Jos tulojohdon kaltevuus ei ole riittävä tai ilmenee muita syöttöongelmia, on asennettava ilmantasausputki. 16 BEKOMAT 32U
17 Pos: 53 /Beko Technische Dokumentation/Sicher heit/gefahr Netzspannung 1 @ 1 Pos: 54 /Beko Technische Dokumentation/Sicher heit/maßnahmen Netzspannung BM @ 1 Pos: 55 /Beko Technische Dokumentation/Installation/BEKOMAT/ElektrInstallation Hinweise BM32U/33U @ 1 Sähköasennus Pos: 52 /Beko Technische Dokumentation/Überschriften/1/Elektrische Sähköasennus Toimenpiteet: Vaara! Verkkojännite! Verkkojännitettä johtavien, eristämättömien osien koskettaminen voi aiheuttaa sähköiskun, jonka seurauksena voi olla tapaturma tai jopa kuolema. Noudata sähköasennuksen yhteydessä kaikkia voimassa olevia määräyksiä (esim. VDE 0100 / IEC 60364). Kun ohjausyksikkö on auki, suorita huolto- asennustöitä vain laitteen ollessa jännitteetön. Irrotetulla ohjausyksiköllä ei ole IP-kotelointia. Kaikkia sähkölaitteisiin liittyviä töitä saa suorittaa ainoastaan valtuutettu ammattihenkilöstö. Ohje: Virransyöttöliitäntä: 1. Lue sallittu verkkojännite tyyppikilvestä ja noudata sitä ehdottomasti. 2. Syöttöjännitettä varten lähistölle on asennettava varmasti ulottuvilla oleva erotinlaite (esim. verkkopistoke tai kytkin), joka katkaisee virran kaikista virtajohtimista. 3. Jos syöttöjännitteenä on pienoisjännite (< 50 VAC / < 75 VDC), on käytettävä pienoisjännitteistä suojajärjestelmää. 4. Suorita asennustyöt standardin VDE 0100 / IEC mukaisesti. 5. Ota liitinjärjestys huomioon. 6. Älä suorita asennuksia jännitteen ollessa päällä. 7. Löysää ruuvit (1) ja irrota kannen yläosa (2). 8. Löysää johdon kierreliitin (3), poista tiivistetulppa (mikäli käytössä) ja työnnä sähkönsyötön johto (4) läpi. 9. Liitä johto (4) liittimiin X1 (1.1, 1.2) (5). 10.Asenna johdot kuvan mukaisesti (ks. myös seur. tekstissä mainittu liitinjärjestys). 11.Kiristä johtoliitos (3) niin, että se tiivistää hieman. 12.Aseta kannen yläosa (2) paikoilleen ja kiristä ruuvit (1) käsitiukkuuteen. BEKOMAT 32U 17
18 Pos: 56 /Beko Technische Dokumentation/Installation/BEKOMAT/Klemmenbelegung BM @ 1 Sähköasennus Potentiaalittoman koskettimen ja ulkoisen testin liitäntä: 1. Valitse sopiva johto. 2. Liitäntä liittimiin X2 ja X3 vieressä kuvatulla tavalla. 3. Asennusvaiheet vastaavat virransyöttöliitännän asennusta. 4. Jos potentiaaliton kosketin johtaa kosketusvaarallista jännitettä, myös siihen on asennettava yllä kuvatun kaltainen erotinlaite. 5. Käytettäessä potentiaalittomia koskettimia ja ulkoisen testin liitäntää on pidettävä riittävä etäisyys tai huolehdittava soveltuvasta eristyksestä muihin rakenneryhmän osiin nähden standardin EN mukaan. 6. Käytettäessä monta johdinta sisältävää yhteistä johtoa potentiaalittoman koskettimen ja ulkoisen testin liitäntään, tämän johdon on oltava mitoitustiedoiltaan sellainen, että se soveltuu suurimmalle esiintyvälle jännitteelle ja suunnitellulle lämpötila-alueelle. Verkkojännitteen liitinjärjestys (käyttöjännite) L/+ X 1 X 2 X 3 Sähkönsyöttö X 1.1 L/+ X 1.2 N/- N/- NO CO NC IN1 GND phase neutral normally open common normally closed external test (IN1) GND L = vaihejohdin N = nollajohdin Pienoisjännitteen liitinjärjestys (käyttöjännite) X 1 X 2 X 3 Sähkönsyöttö X 1.1 L/+ X 1.2 N/- L/+ N/- NO CO NC IN1 GND power power normally open common normally closed external test (IN1) GND 18 BEKOMAT 32U
19 Pos: 57 /Beko Technische @ 1 Pos: 58 /---- Seitenumbr uch @ 1 Sähköasennus Potentiaalittoman koskettimen ja ulkoisen testin liitinjärjestys L/+ power 1.1 X 1 X 2 X 3 Häiriöilmoitus / potentiaaliton kosketin: N/- power 1.2 NO normally open 2.1 CO common 2.2 NC normally closed 2.3 IN1 external test (IN1) 3.1 GND GND 3.2 X 2.1 n.o. X 2.2 com. X 2.3 n.c. n.c. - com. suljettu häiriön ja jännitekatkoksen yhteydessä (lepovirtaperiaate) n.o. - com. suljettu normaalikäytössä Koskettimet X ovat potentiaalittomia. Ulkoinen testi / kaukosäädin: X 3.1 ulkoinen testi (IN1) X 3.2 GND Koskettimet yhdistetty = testi aktiivinen = poisto Koskettimet auki = testi ei aktiivinen Koskettimet X eivät ole potentiaalittomia. Ohje: Jos syöttöjännitteenä on pienoisjännite (< 50 VAC / < 75 VDC), on käytettävä pienoisjännitteistä suojajärjestelmää. Kiristä johtoliitos niin, että se tiivistää hieman. Sähkökaavio BEKOMAT 32U 19
20 Pos: 60 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Pos: 61 /Beko Technische Dokumentation/Sicher heit/maßnahmen Druckluft @ 1 Pos: 62 /Beko Technische Dokumentation/Sicher heit/gefahr Netzspannung 1 @ 1 Pos: 63 /Beko Technische Dokumentation/Sicher heit/maßnahmen Netzspannung BM @ 1 Pos: 64 /Beko Technische Dokumentation/Sicher heit/vorsicht @ 1 Pos: 65 /Beko Technische Dokumentation/Sicher heit/maßnahmen Fehlfunktionen 1 r Pos: 66 /---- Seitenumbr uch @ 1 Tarkastukset ja huolto Pos: 59 /Beko Technische Dokumentation/Überschriften/1/Kontr olle und Tarkastukset ja huolto Toimenpiteet: Vaara! Paineilma! Nopeasti tai äkillisesti poistuva paineilma tai laitteiston halkeavat ja/tai varmistamattomat osat aiheuttavat vakavien tapaturmien tai kuoleman vaaran. Älä ylitä maks. käyttöpainetta (ks. tyyppikilpi). Suorita huoltotöitä vain laitteen ollessa paineeton. Käytä vain paineenkestävää asennusmateriaalia. Asenna tuloputkisto tiukkaan. Poistoputki: lyhyt, kiinnitetty paineletku paineenkestävässä putkessa. Pidä huoli siitä, ettei lauhde tai poistuva paineilma voi osua ihmisiin tai esineisiin. Toimenpiteet: Vaara! Verkkojännite! Verkkojännitettä johtavien, eristämättömien osien koskettaminen voi aiheuttaa sähköiskun, jonka seurauksena voi olla tapaturma tai jopa kuolema. Noudata sähköasennuksen yhteydessä kaikkia voimassa olevia määräyksiä (esim. VDE 0100 / IEC 60364). Kun ohjausyksikkö on auki, suorita huolto- asennustöitä vain laitteen ollessa jännitteetön. Irrotetulla ohjausyksiköllä ei ole IP-kotelointia. Kaikkia sähkölaitteisiin liittyviä töitä saa suorittaa ainoastaan valtuutettu ammattihenkilöstö. Toimenpiteet: Varo! Käytön aikana voi esiintyä toimintavirheitä! Virheellinen asennus ja puutteellinen huolto voivat aiheuttaa BEKOMAT-laitteen toimintavirheitä. Poistamaton lauhde voi aiheuttaa vaurioita laitteistoissa ja vikoja tuotantoprosesseissa. Luotettavasti toimiva lauhteenpoisto optimoi paineilman laadun. Vahinkojen ja käyttöhäiriöiden välttämiseksi noudata ehdottomasti seuraavia ohjeita: Noudata tarkkaan käyttötarkoituksen mukaista käyttötapaa ja BEKOMATin käyttöparametreja tilanteen mukaisesti (ks. luku "Käyttötarkoituksen mukainen käyttö") Noudata tarkkaan tässä ohjeessa annettuja asennus- ja käyttöohjeita Suorita BEKOMAT-laitteelle säännölliset huollot ja tarkastukset tämän käyttöohjeen mukaisesti 20 BEKOMAT 32U
21 Pos: 67 /Beko Technische Dokumentation/Sicher heit/hinweis Vorschriften Wer kzeug Reinigung Kondensat @ 1 Pos: 68 /Beko Technische Dokumentation/Wartung/BEKOM AT/Wartung BM 31U /32U (nicht IF) stand-alone @ 1 Tarkastukset ja huolto Ohje: Noudata ehdottomasti kaikkia mainittuja ohjeita ja varoituksia. Noudata myös kaikkia asennuspaikan työsuojelua ja palontorjuntaa koskevia määräyksiä ja ohjeita. Käytä ainoastaan soveltuvia, sopivia ja asianmukaisessa kunnossa olevia työkaluja ja materiaaleja. Älä käytä voimakkaita puhdistusaineita tai soveltumattomia laitteita kuten painepesureita. Ota huomioon, että lauhteet voivat sisältää aggressiivisia ja terveydelle vahingollisia ainesosia. Tämän vuoksi on syytä välttää niiden ihokontaktia. Lauhde on jätettä, joka on kerättävä soveltuviin säiliöihin, hävitettävä tai käsiteltävä määräysten mukaisesti. Huoltosuositus: 2 x 8760 käyttötunnin tai 1 miljoonan kytkentäjakson kuluttua tulee huoltoilmoitus. Vihreä power-ledi vilkkuu. Tämän jälkeen tai viimeistään kahden vuoden (2 x 8760 käyttötunnin) kuluttua on vaihdettava Service-Unit-yksikkö (5). 1. Ennen Service-Unit-yksikön vaihtoa on suoritettava reset. Ohjausyksikkö irrotetaan avaamalla salpa. Kun se on irrotettu, on painettava ledin alla olevaa TEST-painiketta vähintään 5 sekuntia. 2. Poista ohjausyksikkö (1) painamalla salpaa (2) 3. Irrota BEKOMAT 32U poistoputkesta (3) 4. Poista design-kuori (4) (mikäli käytössä) ruuvitaltan (10) avulla 5. Irrota Service-Unit (5) tuloputkistosta löysäämällä lukkomutteri 6. tai poista ruuvit (6) kulmaliittimestä (7) BEKOMAT 32U 21
22 Pos: 69 /---- Seitenumbr uch @ 1 Tarkastukset ja huolto 7. tai irrota ruuvit (8) väliadapterista (9) ja vedä se alaspäin irti Service-Unit-yksiköstä 8. Tarkista, sopiiko uusi Service-Unit (5) ohjausyksikköön (1) (tyyppinimike ja salvan (2) väri) 9. Asenna uusi Service-Unit (5) päinvastaisessa järjestyksessä. Ohjausyksikön asennus Service-Unit-yksikköön: 1. Tarkista, sopiiko Service-Unit (5) ohjausyksikköön (1) (tyyppinimike ja salvan väri) 2. Tarkista, että tiivistematto (11) kosketinjousineen (13) on puhdas ja kuiva eikä siinä ole vieraita kappaleita. 3. Ohjaa anturi (12) anturiputkilevyyn (14). 4. Kiinnitä ohjausyksikön (1) koukku (15) anturiputkilevyyn (14). 5. Paina ohjausyksikkö (1) Service-Unitia (5) vasten ja lukitse se paikoilleen. Käyttöönotto huollon jälkeen: Suoritettava aina ennen käyttöönottoa: Liitännän tiiviystarkastus Sähköliitäntöjen tarkastus Ohjausyksikön oikean kiinnityksen tarkastus 22 BEKOMAT 32U
23 Pos: 71 /Beko Technische Dokumentation/Fehlersuche/BEKOMAT/Fehlersuche BM 32U/32UV/32U FM(K) @ 1 Pos: 72 /---- Seitenumbr uch @ 1 Vianetsintä ja vikojen korjaus Pos: 70 /Beko Technische Dokumentation/Überschriften/1/Fehlersuche und 0\mod_ _4442.docx@ Vianetsintä ja vikojen korjaus Vikakuva Mahdolliset syyt Toimenpiteet Sähkönsyötössä vikaa Piirilevy viallinen Tarkista tyyppikilpeen merkitty jännite Tarkista liitännät ja käyttöjännite Tarkista piirilevyjen mahdolliset vauriot Yhtään lediä ei pala Virhe ohjelman käynnistyksessä Piirilevy viallinen Katkaise laitteen käyttöjännite ja kytke se jälleen > 5 s kuluttua. Tarkista piirilevyjen mahdolliset vauriot Kaikki ledit palavat jatkuvasti Testipainiketta painettu, mutta lauhteenpoisto ei toimi Tulo- ja/tai poistoputki suljettu tai tukossa Kuluminen Piirilevy viallinen Service-Unit viallinen Minimipaine alitettu Maksimipaine ylitetty Tulojohdon kaltevuus ei riitä Poikkipinta-ala liian pieni Lauhteen liian suuri määrä (täyttyy) Service-Unit erittäin likainen Tarkista tulo- ja poistoputki Tarkista, aukeaako venttiili kuuluvasti (paina testipainiketta useita kertoja > 2 s) Tarkista piirilevyn mahdolliset vauriot Tarkista käyttöpaine Asenna tulojohto kaltevaksi Vaihda Service-Unit Lauhteenpoisto toimii vain, kun testipainiketta painetaan Service-Unit viallinen tai likainen Vaihda Service-Unit Laite puhaltaa jatkuvasti BEKOMAT 32U 23
24 Pos: 74 /Beko Technische Dokumentation/Bauteile und Komponenten/BEKOMAT/Bauteile BM 32U @ 1 Pos: 77 /Beko Technische Dokumentation/Ersatzteile Verbr auchsmaterialien Zubehör/BEKOMAT/Ersatzteile BEKOM AT 32U @ 1 Pos: 78 /Beko Technische 1 Osat ja komponentit Pos: 73 /Beko Technische Dokumentation/Überschriften/1/Bauteile und Osat ja komponentit 1 Ruuvi 3,5 x 10 2 Kannen yläosa 3 Muototiiviste 4 Piirilevy 5 Anturi 6 Kannen alaosa 7 Johdon läpivienti 8 Tiivistematto 9 Service-Unit 10 Letkuliitin 11 O-rengas 20 x 2 12 Väliadapteri 13 Ruuvi M6 x O-rengas 14 x 1,78 15 Kulma-adapteri 16 Design-kuori Pos: 75 /---- Seitenumbr uch @ 1 Pos: 76 /Beko Technische Dokumentation/Überschriften/1/Empfohlene Suositeltavat varaosat Saatavissa olevat varaosasarjat Sisältö Tilausnro Service-Unit 8, 9, 11* Tiivistesarja 3, 8, 11* Design-kuori* 16* Liitäntäadapteri* 11*, 12*, 13*, 14*, 15* * Ei BEKOMAT 32U built-in 24 BEKOMAT 32U
25 Pos: 79 /Beko Technische Dokumentation/Ersatzteile Verbr auchsmaterialien Zubehör/BEKOMAT/Haltewinkel BM 31/32 / 31U/32U @ 1 Pos: 80 /Beko Technische Dokumentation/Ersatzteile Verbr auchsmaterialien Zubehör/BEKOMAT/Ablauf-Set BM 31/32 / @ 1 Pos: 81 /---- Seitenumbr uch @ 1 Lisävarusteet 16 Lisävarusteet Saatavissa olevat lisätarvikesarjat Kulmakiinnitin seinään ja lattiaan Sisältö 1 Kulmakiinnitin 2 Jatke G ½ pit. 20 Tilausnro Saatavissa olevat lisätarvikesarjat Poiston liitäntäsarja sis. letkun ja asennusmateriaalin Sisältö Letkukappale 10x3x800 Liitin 9-G½ Ms Letkukiinnitin 12-22/9 A2 Tilausnro BEKOMAT 32U 25
26 Pos: 83 /Beko Technische Dokumentation/Zertifikate/Er klär ung en/bekomatbekomat 31U-33U-EG-Konfor @ 1 Pos: 84 /---- Seitenumbr uch @ 1 Vaatimustenmukaisuusvakuutus Pos: 82 /Beko Technische Dokumentation/Überschriften/1/Konfor mitätser klär Vaatimustenmukaisuusvakuutus 26 BEKOMAT 32U
27 Pos: 85 /Beko Technische Dokumentation/Zertifikate/Er klär ung en/bekomatbekomat 31U-33U-EG-Konfor mwor @ 1 Pos: 86 /Beko Technische Dokumentation/Globale Texte/Hinweis Übersetzg. d. @ 1 Pos: 87 /Beko Technische Dokumentation/Globale Texte/Hinweis @ 1 Pos: 88 /Beko Technische Dokumentation/Globale @ 1 === Ende der Liste für Textmar ke Inhalt === Vaatimustenmukaisuusvakuutus BEKO TECHNOLOGIES GMBH Neuss, GERMANY Puh.: EY-vaatimustenmukaisuusvakuutus Vakuutamme täten, että alla mainitut tuotteet vastaavat niitä koskevien direktiivien ja teknisten standardien vaatimuksia. Tämä vakuutus koskee vain tuotteita, jotka ovat siinä tilassa kuin valmistaja saattoi ne markkinoille. Muita kuin valmistajan asentamia osia ja/tai jälkikäteen tekemiä muutoksia ei ole otettu huomioon. Tuotteen nimi: Lauhteenpoistin Mallit: BEKOMAT 31U, 32U, 32UV, 33U, 33UV Jännitevaihtoehdot: VAC ±10% (50 60 Hz) / VDC ±10% tai VAC ±10% (50 60 Hz) / VDC ±10% Käyttöpainealue: Tuotteen kuvaus ja toiminta: 0,8 16 bar ( psi) tai 1,2 16 bar ( psi) Lauhteenpoistin, joka toimii elektronisesti pinnankorkeusanturin ohjaamana lauhteen poistamiseksi paineilmaverkosta. Pienjännitedirektiivi 2006/95/EY Sovelletut yhdenmukaistetut standardit: EN :2010 CE-merkinnän kiinnitysvuosi: 13 Laitteisiin, joiden käyttöjännite on VAC ja VDC, ei sovelleta pienjännitedirektiiviä. EMC-direktiivi 2004/108/EY Sovelletut yhdenmukaistetut standardit: EN :2006 EN 55011: A1: 2010, ryhmä 1, luokka B RoHs-direktiivi 2011/65/EU Direktiivin 2011/65/EU määräykset tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa täytetään. Neuss, BEKO TECHNOLOGIES GMBH psta. Christian Riedel Laadunhallinnan johtaja BEKOMAT 32U 27
28 A Ammattihenkilöstö 5, 17, 20 Anturi 24 Asennus 14 Asennus- ja käyttöohje 4 D Design-kuori 24 E Ei lauhteen poistoa 23 Esiohjausventtiili 11 H Häiriö 23 Häiriön syyt 12 Häiriönpoisto 23 Hälytystila 12 Huolto 20 Huoltosuositus 21 Huoltotyöt 4, 14, 20 I Ilmantasausjohto 16 Ilmastovyöhyke punainen 10 sininen 10 vihreä 10 Ilmastovyöhykkeet 10 Itsetesti 12 K Kaltevuus 16 Kalvo 11 Kannen alaosa 24 Kannen yläosa 24 Käytön rajoitus 6 Käyttöalue 6 Käyttöalueen rajoitus 6 Käyttötarkoituksen mukainen käyttö 6 Komponentit 24 Kotelointi 5, 17, 20 Kulma-adapteri 24 Kulmaliitin 21 L Lauhteen poistohäiriö 23 Ledit palavat jatkuvasti 23 Letkuliitin 24 Lisätarvikesarjat 25 Lisävarusteet 25 M Mitat 9 Mittapiirros 9 O Ohjausyksikkö 22 Ohje, Turvallisuusohjeita 4 Ongelmat 23 Osat 24 P Paine-erot 16 Piirilevy 24 Piktogrammit 4 Pinnankorkeus 11 Puhaltaminen 23 S Sähköasennus 17 Sähkökaavio 19 Sähkötiedot 8 Service-Unit 21, 24 Suositeltavat varaosat 24 Symbolit 4 T Tarkastukset 20 Tehotiedot 10 Tekniset tiedot 7 Tiivistematto 22 Tilausnumero 24, 25 Toiminta 11 Toimintavirhe 23 Törmäyspinta 16 Tulojohto 11, 16 Turvallisuusohjeita 4 V Vaara paineilma 4, 14, 20 Vaara verkkojännite 5, 17, 20 Vaatimustenmukaisuusvakuutus 26 Väliadapteri 22, 24 Varaosasarjat 24 Varaosat 5, 24 Vesitasku 16 Vianetsintä 23 Vikojen korjaus 23 Y Yhtään lediä ei pala BEKOMAT 32U
29 BEKOMAT 32U 29
30 30 BEKOMAT 32U
31 BEKOMAT 32U 31
32 Headquarter : Deutschland / Germany BEKO TECHNOLOGIES GMBH Im Taubental 7 D Neuss Tel beko@beko-technologies.com 中华人民共和国 / China BEKO TECHNOLOGIES (Shanghai) Co. Ltd. Rm.606 Tomson Commercial Building 710 Dongfang Rd. Pudong Shanghai China P.C Tel info@beko-technologies.cn France BEKO TECHNOLOGIES S.à.r.l. Zone Industrielle 1 rue des Frères Rémy F Sarreguemines Tél Info.fr@beko.de India BEKO COMPRESSED AIR TECHNOLOGIES Pvt. Ltd. Plot No.43/1, CIEEP, Gandhi Nagar, Balanagar, Hyderabad , INDIA Tel eric.purushotham@bekoindia.com Italia / Italy BEKO TECHNOLOGIES S.r.l Via Peano 86/88 I Leinì (TO) Tel info.it@beko-technologies.com 日本 / Japan BEKO TECHNOLOGIES K.K KEIHIN THINK 8 Floor 1-1 Minamiwatarida-machi Kawasaki-ku, Kawasaki-shi JP Tel info@beko-technologies.jp Benelux BEKO TECHNOLOGIES B.V. Veenen 12 NL RB Roosendaal Tel info@beko.nl Polska / Poland BEKO TECHNOLOGIES Sp. z o.o. ul. Chłapowskiego 47 PL Warszawa Tel info.pl@beko-technologies.pl Scandinavia España / Spain BEKO Tecnológica España S.L. Torruella i Urpina 37-42, nave 6 E Cervello Tel info.es@beko-technologies.es South East Asia BEKO TECHNOLOGIES S.E.Asia (Thailand) Ltd. 75/323 Romklao Road Sansab, Minburi Bangkok Thailand Tel info.th@beko-technologies.com 臺灣 / Taiwan BEKO TECHNOLOGIES Co.,Ltd 16F.-5, No.79, Sec. 1, Xintai 5th Rd., Xizhi Dist., New Taipei City 221, Taiwan (R.O.C.) Tel info@beko.com.tw Česká Republika / Czech Republic BEKO TECHNOLOGIES s.r.o. Mlýnská 1392 CZ Usti nad Orlici Tel info.cz@beko-technologies.cz United Kingdom BEKO TECHNOLOGIES LTD. 2 West Court Buntsford Park Road Bromsgrove GB-Worcestershire B60 3DX Tel info.uk@beko.de USA BEKO TECHNOLOGIES CORP. 900 Great SW Parkway US - Atlanta, GA Tel beko@bekousa.com Käännös alkuperäisestä ohjeesta. Alkuperäinen ohje saksankielinen. Tekniset muutokset ja virheet mahdollisia. BM32U_uc_manual_fi_2014_08. BEKOMAT 32U
