KARBONAATTIKIVITUTKIMUKSIA SAUVOSSA VUOSINA Hannu Seppänen, Timo Ahtola, Juhani Alanen, Pekka Karimerto & Jukka Kaunismäki

Transkriptio

1 Etelä-Suomen yksikkö 78/2012 SAUVO Alsila, Arpalahti, Marike KARBONAATTIKIVITUTKIMUKSIA SAUVOSSA VUOSINA Hannu Seppänen, Timo Ahtola, Juhani Alanen, Pekka Karimerto & Jukka Kaunismäki

2 GEOLOGIAN TUTKIMUSKESKUS Tekijät Hannu Seppänen, Timo Ahtola, Juhani Alanen, Pekka Karimerto & Jukka Kaunismäki KUVAILULEHTI Päivämäärä / Dnro Raportin laji Tutkimusraportti Toimeksiantaja GTK Raportin nimi Karbonaattikivitutkimuksia Sauvossa vuosina Tiivistelmä Geologian tutkimuskeskus (GTK) tutki vuosina karbonaattikiviesiintymiä Sauvossa. Tässä tutkimuksessa raportoidaan kairaustulokset kohteista Alsila, Arpalahti ja Marike, jotka eivät osoittautuneet taloudellisesti mielenkiintoisiksi. Asiasanat (kohde, menetelmät jne.) Malminetsintä, teollisuusmineraalit, karbonaattikivet, kalsiitti, dolomiitti, wollastoniitti, syväkairaus Maantieteellinen alue (maa, lääni, kunta, kylä, esiintymä) Suomi, Varsinais-Suomi, Sauvo, Alsila, Arpalahti, Marike Karttalehdet Muut tiedot Arkistosarjan nimi Arkistotunnus 78/212 Kokonaissivumäärä 8 s + 15 liitettä Kieli Suomi Hinta Julkisuus Julkinen Yksikkö ja vastuualue ESY, VA 211 Hanketunnus Allekirjoitus/nimen selvennys Allekirjoitus/nimen selvennys Hannu Seppänen

3 Sisällysluettelo Kuvailulehti 1 JOHDANTO Tausta ja tavoitteet Esiintymien sijainti Aikaisemmat tutkimukset 1 2 SUORITETUT TUTKIMUKSET Geologiset tutkimukset Kairaus Näytteenkäsittely Kemialliset analyysit Rikastuskokeet Mineraalivarantoarvio 4 3 TUTKIMUSALUEEN GEOLOGISET PÄÄPIIRTEET 4 4 MARIKE 4 5 ARPALAHTI 5 6 ALSILA 6 7 KIRJALLISUUSVIITTEET 7 8 LIITTEET 8

4 1 1 JOHDANTO 1.1 Tausta ja tavoitteet Geologian tutkimuskeskuksen (GTK) teollisuusmineraalitutkimusten yhtenä tavoitteena oli paikantaa Etelä-Suomen alueelta taloudellisesti hyödynnettäviä paperipigmentin raaka-aineeksi soveltuvia kalsiittimarmoriesiintymiä. Sauvon kunnan alueella tutkimuksista on vastannut geologi Hannu Seppänen. Tutkimuksiin ovat osallistuneet geologi Timo Ahtola, tutkimusapulaiset Juhani Alanen, Pekka Karimerto ja Jukka Kaunismäki. Hankepäällikkönä tutkimusten aikana toimi geologi Olli Sarapää. 1.2 Esiintymien sijainti Sauvon kunta sijaitsee Varsinais-Suomessa. Tutkitut kohteet sijaitsevat peruskarttalehdillä ja 05 (kuva 1). Kallioperäkartalla, Salo 2021, esiintymät sijaitsevat mikrokliinigraniittialueen sisällä ja ne kuuluvat kahteen itä-länsisuuntaiseen epäyhtenäiseen karbonaattikivijaksoon, joissa tunnetaan kymmenkunta vanhaa louhosta. Pohjoisempi alkaa lännessä Marikesta ja eteläisempi Alsilasta. Jaksot ilmeisesti yhtyvät kuljettaessa itään kohti Vartsalan kylää. 1.3 Aikaisemmat tutkimukset Tutkituissa esiintymissä on useita pieniä louhoksia, joita on kuvattu kirjassa Suomen kalkkikivi (Eskola et al., 1919). Kohteita ei aikaisemmin ole tutkittu tarkemmin. 2 SUORITETUT TUTKIMUKSET 2.1 Geologiset tutkimukset Tutkimukset alueella aloitettiin kesällä 1995, jolloin pyrittiin paikallistamaan kaikki Eskolan kirjassa mainitut vanhat louhokset. Aluksi tutkittiin potentiaalisimmat esiintymät Järvenkylä ja Hakala, jotka on raportoitu erikseen (Seppänen et al., 2000 a, b, Seppänen et al., 2002 a, b). Raporttien lisäksi aiheesta valmistui yksi Pro gradu-työ Helsingin yliopistossa (Ahtola, 1998).

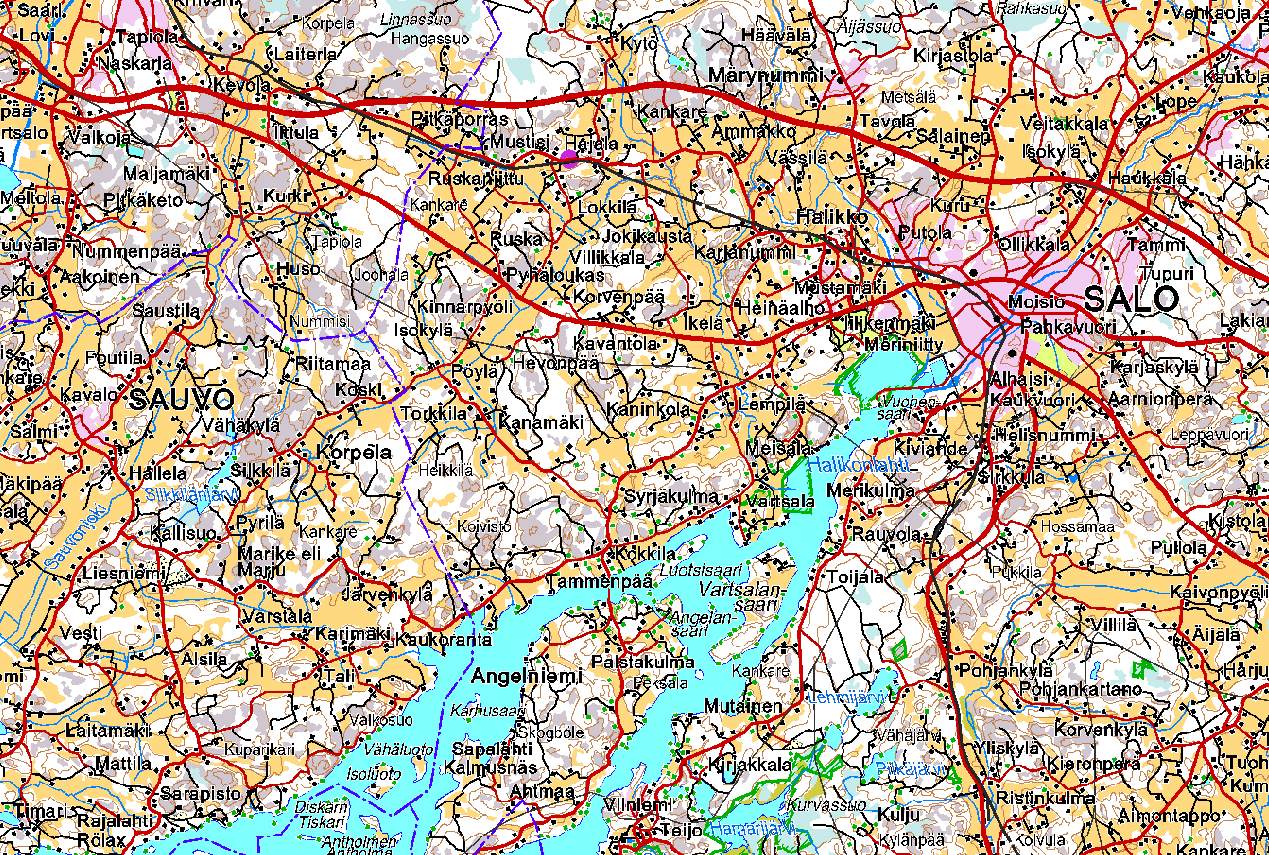

5 Kuva 1. Tutkimuskohteiden sijainti 2

6 3 Tässä raportissa esitetään tulokset vähäisempien esiintymien (Alsila, Arpalahti ja Marike) syväkairaustuloksista. 2.2 Kairaus Yhteenveto eri kohteiden kairauksista on taulukossa 1. Kaikki reiät kairattiin 46 mm:n kalustolla. Kairasydämet on talletettu Lopen kairasydänarkistoon, jossa ne myös raportoitiin KAIRAohjelmalla. Kairausten koordinaatti- ja suuntatiedot, reikäraportit ja kairausprofiilit ovat liitteinä. Taulukko 1. Syväkairaukset. Kohde Vuosi Reikiä (kpl) Kairausmetrit Alsila ,70 Arpalahti ,10 Marike ,10 Yhteensä , Näytteenkäsittely Kairasydänten karbonaattikivilävistykset halkaistiin ja toimitettiin GTK:n kemian laboratorioon Espooseen jatkokäsittelyä varten. Analyysiin valitut kivet on otettu 0,65 4,8 m pituisina kairasydännäytteinä. Alle 0,5 m:n mittaiset sisäraakut sisällytettiin analysoitaviin näytteisiin. Halkaistut kairasydännäytteet murskattiin mangaaniteräsleukamurskaimella 3-8 mm raekokoon, minkä jälkeen analyysiin kahtioimalla otettu osa jauhettiin wolframikarbidijauhinastiassa alle 60 mikronin (µ) raekokoon. 2.4 Kemialliset analyysit Karbonaattikivinäytteet analysoitiin GTK:n kemian laboratoriossa Espoossa. Näytteiden kemiallinen analysointi tehtiin kolmessa vaiheessa: (1) Leco-analysaattorilla määritettiin näytteiden hiilipitoisuus, (2) näytteistä tehtiin HCl-osittaisliuotus ja happoon liuenneesta aineksesta määritettiin pääalkuaineet ja joitakin hivenalkuaineita ICP-AES-tekniikalla, (3) näytteistä tehtiin XRFkokokivianalyysi. Lisäksi Mariken kohteessa kalsiitin ja dolomiitin suhde määritettiin XRDmenetelmällä.

7 4 2.5 Rikastuskokeet Mariken esiintymän kairasydännäytteistä tehtiin kaksi rikastuskoetta GTK:n teollisuusmineraalilaboratoriossa Espoossa. Näytteet on valittu makroskooppisesti vaaleuden ja kalsiittipitoisuuden perusteella edustamaan esiintymälle tyypillistä kalsiittikiveä. Kumpikin rikastuskoenäyte on yhdistetty analyysivälien pituudella painottaen noin 1,5 kg painoiseksi näytteeksi. 2.6 Mineraalivarantoarvio Raportissa esitetty Alsilan kalsiittikiviesiintymän mineraalivarantoarvio on tehty Gemcomohjelmistolla yhdistämällä kullekin kairausprofiilille tulkitut kalsiittikerrokset solideiksi 3Drings-menetelmällä. 3 TUTKIMUSALUEEN GEOLOGISET PÄÄPIIRTEET Sauvon kalsiittikiviesiintymät sijaitsevat Svekofennisella pääalueella, Uudenmaan liuskealueen pohjoispuolella sijaitsevalla graniittialueella. Salon 1: kallioperäkarttalehden (Lehijärvi 1955, 1957) eteläosaan sijoittuvat kalsiittikivet esiintyvät tyypillisesti jyrkkäasentoisina linsseinä graniitin sisällä. Liuskekerroksista on jäljellä vain vähäisiä jäänteitä. 4 MARIKE Mariken esiintymä sijaitsee n. 5 km Sauvon kirkonkylästä kaakkoon karttalehdellä B. Kirjassa Suomen kalkkikivi se tunnetaan myös nimellä Iso-Marjo. Esiintymä koostuu neljästä rinnakkaisesta karbonaattikivilouhoksesta, joista suurimman pituus on n. 30 m ja maksimileveys n. 10 m. Esiintymän muoto ja asento on syväkivien tunkeutumisesta johtuen epämääräinen ja kerrosten kulku vaihtelee NE-SW-suuntaisesta NW-SE suuntaiseen. Esiintymää on hyödynnetty 1800-luvun loppupuolella. Mariken kalsiittikivi rajoittuu N-, E- ja S-reunassa granodioriittiin ja graniittipegmatiittiin, jotka myös leikkaavat muodostumaa pilkkoen alun perin yhtenäisen kerroksen useampaan osaan. W- reunan sivukivenä on diopsidigneissi.

8 5 Mariken esiintymään kairattiin 8 reikää, yhteensä 746,1 m, joilla pyrittiin selvittämään kerrosten jatkuvuutta sekä syvyysulottuvuutta. Tulosten perusteella esiintymällä ei ole jatkuvuutta lounaaseen. Sen sijaan koillisessa karbonaattikivi jatkuu graniitin alle (profiilit V ja VI). Merkittäviä jatkeita syvyyssuunnassa ei myöskään löydetty. Kaikki karbonaattikivilävistykset, yhteensä 109,4 m (58 näytettä) analysoitiin. Analysoiduista näytteistä 45:ssä karbonaattipitoisuus oli yli 50 %. Tulosten perusteella Mariken karbonaattikivi on kemiallisesti hyvin puhdasta kalsiittikiveä, sillä CaO/MgO-suhde vaihteli välillä Analyysituloksista laskettiin kalsiitti-, dolomiitti- ja wollastoniittipitoisuudet siten, että aluksi laskettiin kalsiitti- ja dolomiittipitoisuudet CO 2 -pitoisuuden ja kalsiittidolomiittisuhteen avulla. Wollastoniitin määrä laskettiin olettamalla, että osittaisliuotustuloksissa CaO on peräisin vain kalsiitista, dolomiitista tai wollastoniitista. Kemialliset analyysitulokset ovat liitteessä 14. Kalsiitti-, dolomiitti- ja wollastoniittipitoisuudet on esitetty kairausprofiileissa (liitteet ). Syväkairausraportit ovat liitteissä Mariken kairausnäytteistä tehtiin kaksi rikastuskoetta GTK:n tutkimuslaboratoriossa Otaniemessä (Chernet, 2000). Vaaleusmääritysten tulokset ovat taulukossa 2. Taulukko 2. Vaaleusmääritykset Mariken näytteistä. Näyte d50 (μm) d80 (μm) Vaaleus Minolta, CR-200 Y-arvo b-arvo R335: 24,8-34,6 4, ,79-0,17 R338: 18,15-27,65 5, , ARPALAHTI Arpalahden vanha louhos sijaitsee entisessä Sauvon kunnassa Arpalahden kylässä karttalehdellä D, noin 6,5 km Mariken esiintymästä itäkaakkoon. Paikalla on vanha louhos, josta kalkkikiveä on louhittu 1900-luvun puolivälissä.

9 6 Kohteeseen kairattiin kaksi reikää, toinen louhoksen alle ja toinen sen itäpuolelle, yhteensä 192,10 m. Kummassakaan reiässä ei lävistetty karbonaattikiveä. Kairausprofiilit ovat liitteessä 7 ja syväkairausraportit liitteissä ALSILA Alsilan esiintymä sijaitsee korkean graniittimäen päällä noin 2,5 km etelään Marikesta, karttalehdellä D. Esiintymässä on useita matalia pieniä louhoksia, joiden maksimileveys on vain muutama metri. Karbonaattikivikerroksen kulku on länsilounaasta pohjoiskoilliseen ja kaade lähes pysty. Pituutta kerroksella on noin 800 m. Esiintymään kairattiin 16 reikää, yhtensä 1300,70 m. Karbonaattikiveä lävistettiin 13 reiässä yhteensä 77,50 m. Alsilan karbonaattikivi on hyvin puhdasta kalsiittimarmoria, jossa CaO/MgOsuhde vaihteli välillä , ainoastaan yhdessä analysoidussa näytteessä suhde oli 26,09. Kairausprofiilit on esitetty liitteissä ja syväkairausraportit liitteissä Alsilan esiintymästä tehtiin malmiarvio Gemcom-ohjelmalla muodostamalla ensin kalsiittikomposiitit. Komposiittien cut off -arvoksi annettiin 50 % kalsiumkarbonaattia ja niihin sisällytettiin alle yhden metrin mittaiset sisäraakut. Komposiittien perusteella profiileille piirrettiin 3Drenkaat, joista ohjelma muodosti karbonaattikivisolidin. Solidin massa ja pitoisuus laskettiin analyysitulosten perusteella siten, että sisäraakun CaCO 3 -pitoisuus on 0 % ja karbonaattikiven tiheys 2,70 t/m 3. Kerroksen syvyysulottuvuus vaihtelee profiilista riippuen tasosta +5 tasolle -70 (liitteet ). Malmiarvion tuloksena esiintymässä on 0,660 Mt kalsiittimarmoria, keskipitoisuuden ollessa 75,8 % kalsiittia (liite 13). Espoossa Hannu Seppänen Timo Ahtola Juhani Alanen Pekka Karimerto Jukka Kaunismäki

10 7 7 KIRJALLISUUSVIITTEET Ahtola, T., Salon ja Kemiön alueen karbonaattikivet. Pro gradu -tutkimus, Helsingin yliopisto, Geologian laitos, geologian ja mineralogian osasto. 75 s., 10 liitettä. Chernet, T., Processing test results on crushing/grinding and flotation of calcite rocks from Illo (Kemiö), Järvenkylä, Marike (Sauvo) and other selected rock samples. Arkistoraportti C/M16/2000/8. Eskola, P., Hackman, V., Laitakari, A. ja Wilkman, W.W., Suomen kalkkikivi. Summary: Limestones in Finland. Geoteknillisiä tiedonantoja 21, Valtioneuvoston kirjapaino, Helsinki, 265 s. Lehijärvi, M., Salo. Suomen geologinen kartta 1: , kallioperäkartta, lehti Lehijärvi, M., Salon kartta-alueen kallioperä. Suomen geologinen kartta, kallioperäkarttojen selitykset, lehti 2021, 31 s. Seppänen, H., Ahtola, T. ja Reinikainen, J., 2000 a. Tutkimustyöselostus Sauvon kunnassa sijaitsevan Järvenkylän kalsiittikiviesiintymän (valtausalueet Järvenkylä ja Järvenkylä 2, kaivosrekisterinumerot 6728/1 ja 6747/1) tutkimuksista vuosina Arkistoraportti M06/2021/2000/1/84. Seppänen, H., Ahtola, T. ja Reinikainen, J., 2000 b. Raporttiin Tutkimustyöselostus Sauvon kunnassa sijaitsevan Järvenkylän kalsiittikiviesiintymän (valtausalueet Järvenkylä ja Järvenkylä II, kaivosrekisteri numerot 6728/1 ja 6747/1) tutkimuksista vuosina , liittyvät syväkairausraportit, kairausprofiilit, kemialliset analyysit ja petrofysiikan määritykset. Arkistoraportti M19/2021/2000/3/84. Seppänen, H., Ahtola, T., Karimerto, P. & Kaunismäki, J., 2002 a. Tutkimustyöselostus Sauvon kunnassa sijaitsevan Hakalan kalsiittikiviesiintymän (valtausalue Hakala, kaivosrekisterinumero 7049/1) tutkimuksista vuosina Arkistoraportti M06/2021/2002/1/84. Seppänen, H., Ahtola, T., Karimerto, P. & Kaunismäki, J., 2002 b. Raporttiin Tutkimustyöselostus Sauvon kunnassa sijaitsevan Hakalan kalsiittikiviesiintymän (valtausalue Hakala, kaivosrekisteri numero 7049/1) tutkimuksista vuosina , liittyvät syväkairausraportit, kairausprofiilit ja kemialliset analyysit. Arkistoraportti M19/2021/2002/1/84.

11 8 8 LIITTEET Liite 1: Syväkairausreikien koordinaatit, suunta, kaltevuus ja pituus Liite 2: Merkkien selitys, Marike Liite 3: Kairanreikien ja kairausprofiilien sijainti, Marike Liite 4: Vertikaaliprofiilit, Marike Liite 5: Syväkairausraportit, Marike Liite 6: Kairanreikien ja kairausprofiilien sijainti, Arpalahti Liite 7: Vertikaaliprofiilit, Arpalahti Liite 8: Syväkairausraportit, Arpalahti Liite 9: Merkkien selitys, Alsila Liite 10: Kairanreikien ja kairausprofiilien sijainti, Alsila Liite 11: Vertikaaliprofiilit ja kalsiittimarmoripolygonit, Alsila Liite 12: Syväkairausraportit, Alsila Liite 13: Kalsiittimarmorisolidi ja malmiarvio, Alsila Liite 14: Kemialliset analyysit, Marike Liite 15: Kemialliset analyysit, Alsila

12 9 Liite 1 Kairaukset Marikessa, Arpalahdessa ja Alsilassa Marike Reikänumero X Y Z Suunta ( ) Kaltevuus ( ) Pituus (m) R R R R R R R R Arpalahti R R Alsila R R R R R R R R R R R R R R R R

13 10 Liite 2.1 LEGEND HOLE-ID LITHOLOGY : KIVILAJI (LEFT) XXX Maakairaus Kalsiittikiv i Kalkkigneissi Kalsiittisilikaattigneissi Karsikiv i XX Graniitti Kiillegneissi ASSAYS DOLOMITE Rapautuma XX Karsigneissi Graniittigneissi ASSAYS CALCITE Graniittipegmatiitti Pegmatiittigraniitti ASSAYS : CALCITE (RIGHT) ASSAYS : CALCITE (RIGHT) ASSAYS : DOLOMITE (LEFT) ASSAYS : DOLOMITE (LEFT) ASSAYS : CALCITE (RIGHT) Upper Bound 1000 Lower Bound 00 ASSAYS : DOLOMITE (LEFT) Upper Bound 100 Lower Bound 00 XXX LENGTH Marike: kalsiitti-dolomiitti

14 11 Liite 2.2 LEGEND HOLE-ID LITHOLOGY : KIVILAJI (LEFT) XXX Maakairaus Kalsiittikiv i Kalkkigneissi Kalsiittisilikaattigneissi XX Karsikiv i Graniitti Kiillegneissi ASSAYS WOLLASTO Rapautuma XX Karsigneissi Graniittigneissi ASSAYS CALCITE Graniittipegmatiitti Pegmatiittigraniitti ASSAYS : CALCITE (RIGHT) ASSAYS : CALCITE (RIGHT) ASSAYS : WOLLASTO (LEFT) ASSAYS : WOLLASTO (LEFT) ASSAYS : CALCITE (RIGHT) Upper Bound 1000 Lower Bound 00 ASSAYS : WOLLASTO (LEFT) Upper Bound 100 Lower Bound 00 XXX LENGTH Marike: kalsiitti-wollastoniitti

15 12 Liite 3 VII VII R341 I I III III II II R335 R340 VI VI V V Y Y IV IV R337 R342 R336 R339 R Y X X Marike: kairausprofiilit ja kairanreiät

16 13 Liite Y R Y 0 Y -25 Y Y 25 X 50 X 75 X 100 X Marike: Profiili I

17 14 Liite Y R Y 0 Y -25 Y Y 100 X 125 X 150 X Marike: Profiili II

18 15 Liite 4.3A 50 Y R Y Y Y X 100 X 125 X Marike: Profiili III, Kals+Dolo

19 Liite 4.3B R Y Y Y Y 75 X 100 X 125 X Marike: Profiili III, Kals+Woll

20 17 Liite 4.4A 50 Y R Y Y Y Y 75 X 100 X 125 X 150 X Marike: Profiili IV, Kals+Dolo

21 Liite 4.4B 50 Y R Y Y Y Y 75 X 100 X 125 X 150 X Marike: Profiili IV, Kals+Woll

22 19 Liite 4.5A 50 Y R Y Y Y 75 X 100 X 125 X Marike: Profiili V, Kals+Dolo

23 20 Liite 4.5B 50 Y R Y Y Y 75 X 100 X 125 X Marike: Profiili V, Kals+Woll

24 21 Liite 4.6A 75 Y 50 Y R335 R Y Y Y Y -75 Y 50 X 75 X 100 X 125 X 150 X Marike: Profiili VI, Kals+Dolo

25 22 Liite 4.6B 75 Y 50 Y R335 R Y Y Y Y -75 Y 50 X 75 X 100 X 125 X 150 X Marike: Profiili VI, Kals+Woll

26 23 Liite 4.7A 50 Y R Y 0 Y 7-25 Y 100 X 125 X 150 X Marike: Profiili VII, Kals+Dolo

27 24 Liite 4.7B 50 Y R Y 0 Y 7-25 Y 100 X 125 X 150 X Marike: Profiili VII, Kals+Woll

28 25 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2021/99/R335 Liite 5.1 Kunta/Kohde SAUVO / Marike Karttalehti A x: y: z: 40 Aika 9/1999 Suunta 320,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,50 50,00 m 43,40 70,00 m 42,80 100,00 m 42,70 10,00 m 45,30 60,00 m 42,90 80,00 m 42,90 110,00 m 42,50 20,00 m 44,60 40,00 m 43,60 90,00 m 42,70 119,80 m 42,40 30,00 m 44,30 Alasyvyys Kivilajiseloste m -0,00 MAAKAIRAUS -18,10 GRANIITTI, punertava, keskirakeinen, melko homogeeninen. 6,70-7,00 ruhje. 17,60 lähtien muuttunut, karsimainen, hieman kalsiittia. -22,55 KALSIITTIKIVI, keski/karkearakeinen, lähes valkoinen. Muutama silikaattiraita, paikoin hieman punerrusta (HEMA-täpliä) ja siellä täällä GRAF-suomuja. 20,50 n. 5 cm:n KVAR-juoni. 21,80-22,20 GRANIITTI, karkearakeinen, punertava. -24,80 GRANIITTI, karkearakeinen, punertavanharmaa. -34,60 KALSIITTIKIVI, pääosin lähes valkoinen, karkearakeinen. 32,60-33,60 silikaattien määrä lisääntyy ja kivi muuttuu harmaaksi ja hienorakeiseksi. Karkearakeisessa osassa jonkin verran GRAF-suomuja. 25,20 n. 5 cm:n pegmatiittijuoni. 32,15 n. 15 cm:n matkalla puolet kairasydämestä harmaata graniittia. 25,80-26,20 GRANIITTI, karkearakeinen, punertavanharmaa -35,40 GRANIITTIPEGMATIITTI, vaaleanharmaa, hyvin karkearakeinen. -42,10 KARSIGNEISSI, vihertävänharmaa, osin raitainen, hieno/keskirakeinen. KALS:a 10-30%, paikoin KALS-valtaisia osia. 41,00 OH

29 26-43,85 PEGMATIITTIGRANIITTI, vaaleanharmaa, erittäin karkearakeinen. -44,65 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen, melko puhdas, muutama GRAFsuomu. -47,75 KIILLEGNEISSI, tummanharmaa, hienorakeinen. Paikoitellen karkearakeisia graniittiutuneita kohtia, muutama KALS-raita < 5 cm. 44,90 KERROS/REIKÄ 30-50,45 KARSIGNEISSI, kuten edellä. 49,80 KERROS/REIKÄ 35-53,75 KALSIITTIKIVI, harmahtava, karkearakeinen, silikaatteja < 5%. Siellä täällä GRAF-suomuja. -55,50 GRANIITTI, punertava/harmaa, karkearakeinen, muutama ohut karsiraita (TALK). 54,75-54,90 KALSIITTIKIVI, harmaa, karkearakeinen, kontakteissa karsiutunut, GRAF:a. -60,00 KALSIITTIKIVI, epäpuhdas, vihertävänharmaa, keski/karkearakeinen. Graniittikerrosten kontakteissa ohuet karsisaumat 0,5-1 cm, GRAF-suomuja. 55,70-56,20 ja 56,50-57,10 GRANIITTI, karkearakeinen, punertavanharmaa. 57,50-58,15 KARSIKIVI -119,80 GRANIITTI, Väri vaihtelee harmaasta punertavaan, raekoko keskirakeisesta hyvin karkearakeiseen. Paikoin pegmatiittisia, paikoin kiillegneissimäisiä osia. Reikä R335 loppu 119,80 m

30 27 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2021/99/R336 Liite 5.2 Kunta/Kohde SAUVO / Marike Karttalehti B x: y: z: 43 Aika 9/1999 Suunta 320,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,80 40,00 m 45,30 80,00 m 44,30 110,00 m 44,10 10,00 m 45,80 50,00 m 44,90 90,00 m 44,20 120,00 m 44,00 20,00 m 45,70 60,00 m 45,00 100,00 m 44,20 120,20 m 44,00 30,00 m 45,50 70,00 m 44,80 Alasyvyys Kivilajiseloste m -0,00 MAAKAIRAUS. -17,20 GRANIITTI, harmaanpunertava, karkearakeinen. Välillä 14,00-16,00 osin rikkonaista ja rapautunutta. -20,60 KARSIKIVI, vihertävänharmaa, hienorakeinen, paikoitellen runsaasti GRAN:a. KALS:a 10-20%. 17,90 OH -25,50 GRANIITTI, punertava, karkearakeinen. 22,80 n. cm:n levyinen KALS:n täyttämä rako. 23,75-23,85 KALSIITTIKIVI, epäpuhdas. -26,60 KALSIITTIKIVI, lähes valkoinen, keskirakeinen, silikaatteja < 5%, hieman GRAF:a. -33,20 GRANIITTI, vaaleanharmaa, osin hieman kellertävä, raekoko vaihtelee keskirakeisesta pegmatiittiseen. 27,35-28,10, 28,50-28,90 ja 30,65-31,00 KIILLEGNEISSI 31,20-31,30 KALSIITTIKIVI, epäpuhdas. -35,30 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen, paikoitellen silikaattiraitoja <10%, hieman GRAF:a. 35,10 KERROS/REIKÄ 30

31 28 34,25 OH -37,70 GRANIITTI, harmaa, karkearakeinen. 35,50 KALS-läiskä n. 50% kairasydämestä, 37,05-37,30, 37,35-37,55 ja 37,65-3 7,70 KIILLEGNEISSI -38,75 KALKKIGNEISSI, vihertävänharmaa, hienorakeinen. Silikaattiset ja kalsiittiset osat vuorottelevat, KALS:a 20-30%. 37,85-37,95 KALSIITTIKIVI -48,20 KALSIITTIKIVI, vihertävänharmaa, hieno/keskirakeinen, epäpuhdas, raidallinen. Silikaattien (10-30%) määrä kasvaa syvemmälle mentäessä. 47,50-47,60 GRANIITTI 47,60 KERROS/REIKÄ 60 45,40 OH -49,90 GRANIITTI, vaaleanharmaa, keski/karkearakeinen. 48,50-48,65 KALKKIGNEISSI -53,15 KALSIITTIKIVI, vihertävänharmaa, hienorakeinen, epäpuhdas, raidallinen. Silikaatteja 30-50%. 51,80-51,90 GRANIITTI 52,00 KERROS/REIKÄ 55 50,25 OH -120,20 GRANIITTIGNEISSI, väri vaihtelee punertavasta harmaaseen, raekoko hienorakeisesta pegmatiittiseen. MAAS-valtaiset osat karkeimpia. 53,70 ja 53,85 n cm:n levyiset karsiraidat. Reikä R336 loppu 120,20 m

32 29 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2021/99/R337 Liite 5.3 Kunta/Kohde SAUVO / Marike Karttalehti B x: y: z: 33 Aika 9/1999 Suunta 320,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,40 30,00 m 44,80 50,00 m 44,70 70,00 m 44,60 10,00 m 45,10 40,00 m 44,80 60,00 m 44,70 74,10 m 44,60 20,00 m 44,90 Alasyvyys Kivilajiseloste m -2,80 MAAKAIRAUS. -7,45 PEGMATIITTIGRANIITTI, pääosin vaaleanharmaa ja erittäin karkearakeinen. 5,80-6,10 KIILLEGNEISSI -13,25 KALSIITTIKIVI, vaaleanharmaa/lähes valkoinen, karkearakeinen, ei silikaatteja, heikko GRAF-pirote. -20,50 GRANIITTI, väri vaihtelee kellertävästä punertavanharmaaseen, karkearakeinen, paikoin pegmatiittinen. 14,65-14,80 puolet kairasydämestä KALS-kiveä. -24,40 KALSIITTIKIVI, epäpuhdas tummanharmaa, keskirakeinen. 22,10-22,90 ja 23,15-23,45 KARSIGNEISSI, paikoin kiillegneissimäinen. 20,60 KERROS/REIKÄ 40 22,60 KERROS/REIKÄ 45-31,60 KALSIITTIKIVI, vaaleanharmaa, paikoin lähes valkoinen, keski/karkearakeinen, aluksi lähes silikaatiton, 33,00 lähtien silikaattiraitoja 10-20%, karkearakeisissa osissa jonkin verran GRAF:a. 29,55-30,00 GRANIITTI -38,20 GRANIITTI, vaaleanharmaa, paikoin kellertävä, karkearakeinen. 34,15-34,35, 35,15-35,30, 35,65-36,05, 36,35-36,40 ja 37,30-37,40 KAL- SIITTIKIVI

33 30 36,40-37,30 KARSIKIVI -39,05 KALSIITTIKIVI, vaaleanharmaa, karkearakeinen, melko puhdas, joitakin GRAFsuomuja. -39,85 GRANIITTI, harmaa, karkearakeinen, kontakteissa karsisaumat. -42,40 KALSIITTIKIVI, kuten edellä. -48,70 KIILLEGNEISSI, harmaa, keskirakeinen. 47,30 KERROS/REIKÄ 30-52,80 GRANIITTI, harmaa, karkearakeinen. 49,20-49,40 ja 52,50-52,60 KALSIITTIKIVI -55,25 KALSIITTIKIVI, vaaleanharmaa, keski/karkearakeinen, lähes silikaatiton, hieman GRAF-pirotetta. Alakontaktissa karsisauma. 53,45-53,75 GRANIITTI -74,10 GRANIITTI, väri vaihtelee punertavasta harmaaseen, raekoko karkeasta pegmatiittiseen. 57,15-57,50 KALSIITTIKIVI, epäpuhdas. Reikä R337 loppu 74,10 m

34 31 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2021/99/R338 Liite 5.4 Kunta/Kohde SAUVO / Marike Karttalehti B x: y: z: 31 Aika 9/1999 Suunta 320,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 46,50 30,00 m 46,40 60,00 m 46,40 90,00 m 46,10 10,00 m 46,40 40,00 m 46,30 70,00 m 46,30 100,00 m 46,00 20,00 m 46,40 50,00 m 46,40 80,00 m 46,20 100,70 m 46,00 Alasyvyys Kivilajiseloste m -4,00 MAAKAIRAUS -5,15 KALSIITTIKIVI, epäpuhdas, harmaa, hienorakeinen, paikoin raidallinen. Silikaattien määrä (20-40%) kasvaa syvemmälle mentäessä. 5,10 KERROS/REIKÄ 20-8,00 KIILLEGNEISSI, harmaa, keskirakeinen. 7,80 KERROS/REIKÄ 20-12,40 KALSIITTIKIVI, väri vaihtelee lähes valkoisesta harmaaseen, puhtain osa (10,20-14,00) karkearakeinen, muuten hieno/keskirakeinen. Harmaassa osassa silikaatteja 10-20%. GRAF-pirotetta, runsaimmin puhtaimmassa kalsiittikivessä 8,25-8,50 GRANIITTIPEGMATIITTI 9,50 KERROS/REIKÄ 20 11,60 OH -18,15 GRANIITTI, punertava, karkearakeinen. 12,50-12,60 ja 17,80-17,95 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen, kontakteissa ohuet karsisaumat. -27,65 KALSIITTIKIVI, vaaleanharmaa, keski/karkearakeinen, melko puhdas, heikko GRAF-pirote. -28,20 GRANIITTI, ruskehtava, karkearakeinen.

35 32-29,95 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen, melko puhdas. -33,75 KALKKIGNEISSI, vihertävänharmaa, hienorakeinen, selvästi raidallinen, hieman WOLL:a. 33,10-33,20 GRANIITTI 31,65 KERROS/REIKÄ 40 31,00 OH -35,10 KALSIITTIKIVI, vaaleanharmaa, hieman punertava, keski/karkearakeinen, melko puhdas, hieman GRAF:a. -35,50 GRANIITTI, kellanharmaa, karkearakeinen, kummassakin kontaktissa kapea karsisauma. -37,95 KALSIITTIKIVI, 35,70 saakka vaaleanharmaa, keskirakeinen, melko puhdas. Loppuosa vihertävänharmaa, hienorakeinen, silikaatteja 30-40%. -100,70 GRANIITTI, väri vaihtelee punertavasta tummanharmaaseen, keski/karkearakeinen, paikoin pegmatiittinen. Paikoin kiillegneissimäinen, selvästi raidallinen. Välillä 40,00-45,00 paikoitellen rapautunutta ja muuttunutta 79,15 KERROS/REIKÄ 45 80,30 KERROS/REIKÄ 50 Reikä R338 loppu 100,70 m

36 33 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2021/99/R339 Liite 5.5 Kunta/Kohde SAUVO / Marike Karttalehti B x: y: z: 28 Aika 9/1999 Suunta 320,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,40 30,00 m 45,00 60,00 m 44,50 80,00 m 44,20 10,00 m 45,20 40,00 m 44,90 70,00 m 44,40 80,90 m 44,20 20,00 m 45,20 50,00 m 44,50 Alasyvyys Kivilajiseloste m -2,50 MAAKAIRAUS -5,55 KALKKIGNEISSI, vihertävänharmaa, hienorakeinen, KALS:a 10-30%. 4,20-4,70 ja 4,85-4,95 GRANIITTI 3,00 KERROS/REIKÄ 60 3,50 OH -7,50 KIILLEGNEISSI, tummanharmaa, hienorakeinen. 6,00-6,25 GRANIITTIPEGMATIITTI 5,80 KERROS/REIKÄ 35-16,95 GRANIITTI, punertava, karkearakeinen. -18,05 KALKKIGNEISSI, vihertävänharmaa, hienorakeinen, KALS:a 10-30%. 17,80-17,90 GRANIITTI 16,95 OH -23,50 GRANIITTI, punertava, karkearakeinen, paikoin pegmatiittinen. -80,90 GRANIITTIGNEISSI, väri vaihtelee tummanharmaasta punertavaan, raekoko keskirakeisesta pegmatiittiseen. Karkeat maasälpävaltaiset ja hienommat kiillerikkaat osat

37 34 vuorottelevat. Paikoin selvästi raidallista. Välillä 69,00-76,00 kivi osittain muuttunutta, hematiitin punaiseksi värjäämää, muutamia kalsiittitäytteisiä rakoja (max 2 mm). 71,30 KERROS/REIKÄ 35 79,40 KERROS/REIKÄ 35 76,00 OH Reikä R339 loppu 80,90 m

38 35 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2021/99/R340 Liite 5.6 Kunta/Kohde SAUVO / Marike Karttalehti B x: Y: z: 26 Aika 9/1999 Suunta 140,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,00 30,00 m 44,70 60,00 m 44,40 80,00 m 44,00 10,00 m 44,90 40,00 m 44,60 70,00 m 44,20 86,10 m 44,00 20,00 m 44,70 50,00 m 44,50 Alasyvyys Kivilajiseloste m -2,20 MAAKAIRAUS -77,25 GRANIITTI, harmaa, karkeammat osat punertavia, keski/karkearakeinen, joitakin pegmatiittisia osia. Siellä täällä karbonaattitäytteisiä rakoja. 54,00-54,80, 56,15-56,45, 69,75-70,10, 73,20-73,45 KIILLEGNEISSI, tummanharmaa, hienorakeinen, raidallinen. 54,40 KERROS/REIKÄ 40 70,00 KERROS/REIKÄ 30-84,40 KIILLEGNEISSI, tummanharmaa, raidallinen, hieno/keskirakeinen. 78,10 KERROS/REIKÄ 25-86,10 GRANIITTI, punertavanharmaa, karkearakeinen. Reikä R340 loppu 86,10 m

39 36 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2021/99/R341 Liite 5.7 Kunta/Kohde SAUVO / Marike Karttalehti B x: y: z: 38 Aika 10/1999 Suunta 320,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 43,70 10,00 m 44,00 20,00 m 43,90 70,00 m 43,90 Alasyvyys Kivilajiseloste m -0,60 MAAKAIRAUS -26,90 GRANIITTI, harmaa, keskirakeinen, pääosin tasarakeinen. -35,90 KALSIITTIKIVI, puhtaat osat (26,90-27,80 ja 28,90-33,85) karkearakeisia, lähes valkoisia, paikoin kellertäviä. Silikaattisemmat osat (10-20% silikaatteja) hieno/ keskirakeisia, harmaita, paikoin raitaisia, hieman GRAF:a. Paikoin rikkonainen ja rapautunut, sydänhukkaa väleillä 28,90-30,20 1,0 m ja 30,20-33,70 1,4 m (yhteensä 2,4 m). 33,85-33,90 ja 34,00-34,15 KARSIKIVI, vihertävä, hienorakeinen, rapautunut. 35,00-35,10 GRANIITTI 35,10-35,30 KALKKIGNEISSI, vihertävä, hienorakeinen, selvästi raidallinen, rapautunut. 35,20 KERROS/REIKÄ 40 26,90 OH 30,90 OH 33,90 OH 35,20 OH -41,40 GRANIITTI, punaruskea, karkearakeinen, ensimmäinen metri pegmatiittinen. Sydänhukkaa välillä 35,10-38,30 0,5 m (mahdollisesti n. 37,00 kohdalla). -70,00 GRANIITTIGNEISSI, väri vaihtelee punertavasta harmaaseen, hieno/keskirakeinen, graniittisemmat osat karkearakeisia, paikoin selvästi raidallinen. 43,50 saakka jonkin verran rapautunut ja muuttunut. 41,60 KERROS/REIKÄ 85 54,00 KERROS/REIKÄ 0 54,50 KERROS/REIKÄ 40 Reikä R341 loppu 70,00 m

40 37 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M 52/2021/99/R342 Liite 5.8 Kunta/Kohde SAUVO / Marike Karttalehti B x: y: z: 40 Aika 10/1999 Suunta 320,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 44,30 30,00 m 44,10 60,00 m 44,00 90,00 m 43,20 10,00 m 44,30 40,00 m 44,10 70,00 m 43,70 94,30 m 43,20 20,00 m 44,20 50,00 m 44,10 80,00 m 43,40 Alasyvyys Kivilajiseloste m -0,00 MAAKAIRAUS -28,10 GRANIITTI, väri vaihtelee harmaasta punertavaan, raekoko keskirakeisesta pegmatiittiseen. -30,25 KARSIKIVI, vihertävänharmaa, hienorakeinen, kalsiittipitoinen. 28,90 OH -33,00 GRANIITTI, punaisen/harmaankirjava, karkearakeinen. 32,00-32,55 rapautunut (breksioitunut) ja voimakkaasti muuttunut. Rapautuma karbonaattipitoinen, samoin raoissa kalsiittia. -36,65 KALSIITTIKIVI, karkearakeinen, vaaleanharmaa, paikoin hieman punertava, hieman grafiittia. 33,40-33,65 GRANIITTI, molemmissa kontakteissa n. cm:n karsisaumat. 34,20-34,70 KALKKIGNEISSI, harmaa, hienorakeinen, raidallinen. KALS:a n. 30%. 33,30 KERROS/REIKÄ 65-40,45 GRANIITTIPEGMATIITTI, punertavanharmaa, erittäin karkearakeinen. 36,95-37,10, 37,85-38,75, 38,95-39,40 ja 40,10-40,30 KIILLEGNEISSI, tummanharmaa, hienorakeinen. -43,45 KALSIITTIKIVI, vaaleanharmaa, hieman punertava, karkearakeinen. Välillä 40,70-41,15 vaalea, läpikuultava, erittäin karkearakeinen (raekoko useita senttejä), silikaatteja < 5%. 40,70 n. 5 cm:n keltainen rapautumisvyöhyke (dolomiittia?), hieman GRAF:a.

41 38 41,45-41,50, 41,85-41,90, 42,45-42,50 ja 42,90-42,95 BREKSIA, rapautuma (karsi?), vihertävä/punertavanharmaa, karbonaattipitoinen. -45,55 BREKSIA, vihertävän/punertavanharmaa, rapautunut, uudelleenkiteytynyttä karkeaa KALS:a ja MAAS:ä hienorakeisessa iskoksessa, paikoitellen TALK:a. 44,50 lähtien hyvin rikkonaista ja rapautunutta. 44,65 OH -47,60 KALSIITTIKIVI, keskirakeinen, vaalea, hieman punertava, silikaatteja < 5%. 47,35 lähtien epäpuhdasta, silikaatteja 30-40%, hieman GRAF:a. 47,45 KERROS/REIKÄ 40 45,70 OH -54,70 GRANIITTI, punertava, karkearakeinen. -56,30 KALSIITTIKIVI, lähes valkoinen, karkearakeinen. 55,75-55,85 silikaatteja 10-20%, hieman GRAF:a. 55,80 KERROS/REIKÄ 45 56,15 OH -67,20 GRANIITTI, punertavanharmaa, karkearakeinen, paikoin pegmatiittinen. -67,75 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen, lähes puhdas, hieman GRAF:a. -68,85 GRANIITTIPEGMATIITTI, harmaa, erittäin karkearakeinen. 68,05-68,25 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen, puhdas. -69,95 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen, melko puhdas, hieman GRAF:a. -75,05 GRANIITTI, vaaleanpunertavanharmaa, karkearakeinen. 70,40-70,45, 70,55-70,60, 71,25-71,55 ja 71,80-71,85 KALSIITTIKIVI, harmaa, keskirakeinen, melko puhdas, hieman GRAF:a. 73,30-73,55 KALSIITTIKIVI, epäpuhdas, tummanharmaa, raidallinen. 71,50 OH -77,35 KALSIITTIKIVI, vaaleanharmaa, hieman kirjava, keskirakeinen, silikaatteja 5-10%, hieman GRAF:a. -94,30 GRANIITTI, väri vaihtelee harmaasta punertavaan, raeko keskirakeisesta pegmatiittiseen. Reikä R342 loppu 94,30 m

42 39 Liite Y I I II II Y R362 R Y Y X X X Arpalahden kairausprofiilit

43 40 Liite 7 50 Z 50 Z R Z R Z 0 ZY 0 Z -25 Z -25 Z -50 Z Z Z 50 X 75 X 100 X -75 Z 25 X 50 X 75 X KIVILAJI: Kairasydämien kivilajit Maakairaus Kiillegneissi Kalsiittisilikaattigneissi Graniitti Graniitti ruhje Arpalahti: Kairausprofiilit, vasemmalla profiili I ja oikealla profiili II

44 41 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2021/00/R361 Kunta/Kohde SAUVO / Arpalahti Karttalehti D x : y : z : 23 Aika 7/2000 Suunta 150,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 43,70 40,00 m 43,40 80,00 m 42,60 10,00 m 43,70 50,00 m 43,20 90,00 m 42,60 20,00 m 43,70 60,00 m 42,90 98,00 m 42,60 30,00 m 43,60 70,00 m 42,70 100,00 m 42,60 Alasyvyys Kivilajiseloste m -2,90 MAAKAIRAUS Liite ,00 GRANIITTI, punertava, pääosin keskirakeinen. Viimeiset 2 m ennen alakontaktia selvästi raidallinen. Välillä 21,25-32,00 voimakkaasti ruhjeinen ja rapautunut. Sydänhukkaa väleillä 19,00-22,20 0,10 m, 22,20-23,70 0,20 m, 23,70-26,40 2,30 m, 26,40-27,50 0,40 m, 27,50-28,00 0,10 m, 28,00-28,60 0,10 m, 28,60-29,30 0,30 m, 30,00-31,40 0,80 m ja 31,40-32,50 0,20 m, yhteensä 4,50 m. 56,50 KERROS/REIKÄ 45 57,30 KERROS/REIKÄ 30-59,20 KALSIITTISILIKAATTIGNEISSI, pääosin harmaa, hienorakeinen. KALS- ja silikaattiraidat vuorottelevat. 58,70 kohdalla n. 3 cm leveä kvartsijuoni. 58,35 KERROS/REIKÄ 30 58,40 OH -100,00 GRANIITTI, pääosin harmaa, keskirakeinen, joitakin punertavia karkearakeisia osueita, paikoitellen raitainen gneissimäinen. 63,00-64,50 KIILLEGNEISSI, tummanharmaa, hienorakeinen. 60,20 KERROS/REIKÄ 35 62,85 KERROS/REIKÄ 35 81,60 KERROS/REIKÄ 20 83,15 KERROS/REIKÄ 35 Reikä R361 loppu 100,00 m

45 42 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M52/2021/00/R362 Kunta/Kohde SAUVO / Arpalahti Karttalehti D x : y : z : 22 Aika 7/2000 Suunta 150,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 44,10 40,00 m 43,70 80,00 m 43,50 10,00 m 43,70 50,00 m 43,60 90,00 m 43,50 20,00 m 43,70 60,00 m 43,60 92,50 m 43,50 30,00 m 43,50 70,00 m 43,60 Alasyvyys Kivilajiseloste m -5,80 MAAKAIRAUS Liite ,90 GRANIITTI, 33,50 saakka pääasiassa harmaa, keski/karkearakeinen. Välillä 33,50-54,00 punertavanruskeaa, keskirakeista, paikoittain muuttunutta, välillä 52,00-52,80 voimakkaasti rapautunutta. Rakotäytteinä kalsiittia, erityisesti välillä 39,00-47,00. Välillä 54,00-90,90 aluksi punertavaa 74,00 lähtien harmahtavaa, keski/karkearakeista. Sydänhukkaa väleillä 39,50-42,70 0,10 m, 43,60-47,40 0,20 m ja 52,00-53,20 0,20 m, yhteensä 0,50 m. 23,50-23,90 KIILLEGNEISSI -92,50 KIILLEGNEISSI, tummanharmaa, hienorakeinen. Reikä R362 loppu 92,50 m

46 43 Liite 9 LEGEND HOLE-ID LITHOLOGY : ROCKCODE (LEFT) XXX Maakairaus Kalsiittikiv i Kalkkigneissi Karsikiv i XX Graniitti Kiillegneissi Kalsiittisilikaattigneissi CACOMP CACOMP Graniitti ruhje Rapauma CACOMP : CACOMP (LEFT) CACOMP : CACOMP (LEFT) CACOMP : CACOMP (LEFT) Upper Bound 1000 Lower Bound 00 XXX LENGTH Alsila

47 44 Liite 10 R370 R364 R363 R366 R367 R365 R369 R368 R371 R372 R373 R374 R375 R376 R377 R378 X X X VIIII VIIII VIII VIII X X VII VII X VI VI X V V IV IV III III X X II II I I X X Y Y Y Y Y Y Alsila: kairanreiät ja kairausprofiilit

48 45 Liite Z R Z 0 YZ -25 Z 75 X 100 X X Alsila: Profiili I

49 46 Liite Z R364 R Z YZ Z 75 X 100 X Alsila: Profiili II

50 47 Liite Z R366 R Z YZ Z X 75 X 100 X Alsila: Profiili III

51 48 Liite Z R Z 0 YZ -25 Z Z 75 X X 125 X 150 X Alsila: Profiili IV

52 49 Liite Z R367 R Z YZ Z 100 X 125 X Alsila: Profiili V

53 50 Liite Z R371 R Z 0 Z Z Z Z 75 X X 125 X 150 X Alsila: Profiili VI

54 51 Liite 11.7 R Z R374 0 Z Z Z Z 100 X 125 X 150 X 175 X Alsila: Profiili VII

55 52 Liite Z R375 0 YZ Z 100 X 125 X Alsila: Profiili VIII

56 53 Liite 11.9 R Z 0 Z Z X 150 X Alsila: Profiili IX

57 54 Liite Z R377 R Z 0 YZ Z X 100 X 125 X 150 X Alsila: Profiili X

58 55 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R363 Liite 12.1 Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 40 Aika 8/2001 Suunta 340,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 52,60 20,00 m 53,40 54,50 m 53,40 10,00 m 53,40 30,00 m 53,40 Alasyvyys m Kivilajiseloste -2,10 MAAKAIRAUS -27,50 GRANIITTI, harmaa, keski/karkearakeinen. Paikoin selvästi raidallinen, kiillegneissimäinen. 25,40-25,70 DIOPSIDIKARSI. 7,40 KERROS/REIKÄ 45 21,10 KERROS/REIKÄ 30-32,00 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen, vain muutama silikaattiraita. Välillä 27,70-27,85 n. puolet sydämestä graniittia. 29,30 KOH -52,70 GRANIITTI, keski/karkearakeinen, pääosin harmaa, karkearakeiset kohdat punertavia. Paikoin selvästi raidallinen. 38,20 KERROS/REIKÄ 30-54,50 KIILLEGNEISSI, harmaa, hieno/keskirakeinen, raidallinen, muutama karkearakeisempi graniittinen osue. 53,00 KERROS/REIKÄ 30 54,20 KERROS/REIKÄ 60 54,40 KERROS/REIKÄ 30 Reikä R363 loppu 54,50 m

59 56 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R364 Liite 12.2 Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 45 Aika 8/2001 Suunta 160,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 50,00 30,00 m 50,00 60,00 m 50,20 10,00 m 50,00 40,00 m 50,20 64,40 m 50,20 20,00 m 50,10 50,00 m 50,20 Alasyvyys m Kivilajiseloste -2,90 MAAKAIRAUS -46,80 GRANIITTI, pääosin harmaa, keskirakeinen. Muutama karkearakeinen osue, paikoin raidallinen. -51,50 KALSIITTIKIVI. vaaleanharmaa, paikoin lähes valkoinen, keskirakeinen. Hieman silikaatteja läiskinä ja raitoina (< 5%). Kontakteissa muutaman mm:n talkkisaumat. -52,20 GRANIITTI, punertava, keskirakeinen. -52,70 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen, muutama silikaattiraita. Kontakteissa muutaman mm:n talkkisaumat. 52,25 KOH -64,40 GRANIITTI, harmaa, pääosin keskirakeinen, raidallinen. Muutama karkearakeinen homogeeninen osue. 53,80 KERROS/REIKÄ 50 62,50 KERROS/REIKÄ 40 Reikä R364 loppu 64,40 m

60 57 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R365 Liite 12.3 Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 43 Aika 8/2001 Suunta 160,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 42,30 30,00 m 42,40 60,00 m 43,00 10,00 m 42,40 40,00 m 42,90 60,90 m 43,00 20,00 m 42,40 50,00 m 43,00 Alasyvyys m Kivilajiseloste -3,20 MAAKAIRAUS -25,75 GRANIITTI harmaa, keskirakeinen, muutama hienorakeinen, raidallinen, kiillegneissiosue. 21,20-21,30 KALSIITTIKIVI, keskirakeinen, vaaleanharmaa, puhdas. 15,60 KERROS/REIKÄ 45 25,50 KERROS/REIKÄ 40-33,10 KALSIITTIKIVI, vaaleanharmaa, paikoin lähes valkoinen, keskirakeinen. Silikaatteja juovina ja läiskinä + kaksi raitaa yhteensä 15 cm. Ominaispaino 30,35-2,76. 28,75-29,15 GRANIITTI. 30,90 KERROS/REIKÄ 30-60,90 GRANIITTI, aluksi punertavaa karkearakeista. 40,10 lähtien harmaata pääosin keskirakeista, paikoin raidallista. Reikä R365 loppu 60,90 m

61 58 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R366 Liite 12.4 Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 45 Aika 8/2001 Suunta 160,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 45,60 30,00 m 45,70 109,30 m 45,70 10,00 m 45,60 40,00 m 45,80 20,00 m 45,70 50,00 m 45,70 Alasyvyys m Kivilajiseloste -1,60 MAAKAIRAUS -90,70 GRANIITTI, väri vaihtelee harmaasta punertavaan, raekoko keskirakeisesta (harmaa) karkearakeiseen (punertava). 11,40-14,10, 16,10-16,50, 24,80-28,00 ja 82,40-83,30 KIILLEGNEISSI, harmaa, hieno/keskirakeinen, raidallinen. 85,35-85,45, 85,55-85,65, 85,75-85,80 ja 87,50-87,90 KALSIITTIKIVI, harmaa, karkearakeinen, silikaattiraitoja. 14,10 KERROS/REIKÄ 60 25,00 KERROS/REIKÄ 20 82,70 KERROS/REIKÄ 30 85,75 KONTAKTI/REIKÄ 40-98,40 KALSIITTIKIVI, vaaleanharmaa, paikoin lähes valkoinen, keskirakeinen, silikaatteja läiskinä ja raitoina n. 5%. Alakontaktissa n. 5 cm:n karsisauma. Ominaispaino 93,55-2,75. 95,00 KOH -109,30 GRANIITTI, harmaa, pääosin keskirakeinen, paikoin raidallinen. 99,45-99,70 KALSIITTIKIVI, vaaleanharmaa, karkearakeinen, muutama talkkiraita. 101,25 KERROS/REIKÄ 40 Reikä R366 loppu 109,30 m

62 59 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R367 Liite 12.5 Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 43 Aika 8/2001 Suunta 160,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 47,90 30,00 m 47,20 60,00 m 46,80 10,00 m 47,70 40,00 m 47,20 70,00 m 46,50 20,00 m 47,50 50,00 m 47,10 72,20 m 46,50 Alasyvyys m Kivilajiseloste -2,30 MAAKAIRAUS -27,15 GRANIITTI, harmaa, keskirakeinen, paikoin raidallinen, kiillegneissimäinen. 21,20 KERROS/REIKÄ 20 25,40 KERROS/REIKÄ 30-29,40 KALSIITTIKIVI, lähes valkoinen, keski/karkearakeinen, silikaatteja hyvin vähän, yläkontaktissa n. 1 mm:n talkkisauma. Ominaispaino 28,90-2, ,00 GRANIITTI, hienorakeinen, harmaa. -34,00 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen, silikaatteja läiskinä ja kapeina raitoina (<5%). -35,40 GRANIITTI, harmaa, keskirakeinen, pari kiillegneissimäistä raitaa. -40,40 KALSIITTIKIVI, pääosin vaaleanharmaa, paikoin tummanharmaa, keskirakeinen. Silikaatteja raitoina n. 5%. Alakontaktissa n. 5 cm:n karsiraita. 39,05-39,15 KARSIKIVI. 36,50 KOH -72,20 GRANIITTI 44,30 KERROS/REIKÄ 45 51,20 KERROS/REIKÄ 70 68,70 KERROS/REIKÄ 50 Reikä R367 loppu 72,20 m

63 60 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R368 Liite 12.6 Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 40 Aika 8/2001 Suunta 340,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 44,80 30,00 m 43,60 60,00 m 43,30 10,00 m 44,10 40,00 m 43,50 70,00 m 43,20 20,00 m 43,40 50,00 m 43,70 75,30 m 43,20 Alasyvyys m Kivilajiseloste -1,00 MAAKAIRAUS -20,50 GRANIITTI, 8,10 saakka punertava, karkearakeinen, syvemmällä harmaa, keskirakeinen. -46,20 KIILLEGNEISSI, tummanharmaa, keskirakeinen, raidallinen. Tummat kiillevaltaiset ja vaaleat maasälpävaltaiset kerrokset vuorottelevat. Paikoin homogeenista, graniittista. 25,30 KERROS/REIKÄ 40 28,70 KERROS/REIKÄ 50 38,40 KERROS/REIKÄ 25 44,50 KERROS/REIKÄ 50-46,90 DIOPSIDIKARSI, harmaa, hienorakeinen, muutama karbonaattiraita. Alussa n. 10 cm epäpuhdasta kalsiittikiveä. 46,30 KERROS/REIKÄ 40 46,60 KERROS/REIKÄ 45-47,70 GRANIITTI, punertavanharmaa, karkearakeinen. -48,05 KALSIITTIKIVI, lähes valkoinen, keskirakeinen, vain muutama silikaattiläiskä. -75,30 GRANIITTI, harmaa, keskirakeinen, muuttama raidallinen, gneissimäinen osue. 52,10-52,20 KALSIITTIKIVI, valkoinen, keskirakeinen. 54,20 KERROS/REIKÄ 70 Reikä R368 loppu 75,30 m

64 61 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R369 Liite 12.7 Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 40 Aika 8/2001 Suunta 340,00 Lähtökaltevuus 60,00 KALTEVUUSTIEDOT 0,00 m 60,50 50,00 m 60,50 100,00 m 60,10 10,00 m 60,80 60,00 m 60,40 110,00 m 60,10 20,00 m 60,40 70,00 m 60,30 114,50 m 60,30 30,00 m 60,50 80,00 m 60,00 40,00 m 60,50 90,00 m 60,20 Alasyvyys m Kivilajiseloste -0,90 MAAKAIRAUS -64,40 GRANIITTI, harmaa, keski/karkearakeinen, paikoin raidallinen. Karkein osa väleillä 35,00-44,80 ja 62,50-64,40. 63,40-63,55 ja 63,75-63,95 KALSIITTIKIVI 52,80 KERROS/REIKÄ 45 54,30 KERROS/REIKÄ 20-72,00 KALSIITTIKIVI, harmaa, hieno/keskirakeinen, silikaatteja raitoina n. 5%. Ominaispaino 69,00-2,80. 65,55-65,65 GRANIITTI 69,35 KOH -114,50 GRANIITTI, aluksi harmaa, muuttuu n. 105,00 lähtien punertavaksi, keskirakeinen. Reikä R369 loppu 114,50 m

65 62 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R370 Liite 12.8 Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 43 Aika 8/2001 Suunta 160,00 Lähtökaltevuus 60,00 KALTEVUUSTIEDOT 0,00 m 60,60 30,00 m 60,20 60,00 m 59,90 10,00 m 60,50 40,00 m 60,00 70,00 m 59,80 20,00 m 60,40 50,00 m 59,90 72,20 m 59,80 Alasyvyys m Kivilajiseloste -0,90 MAAKAIRAUS -72,20 GRANIITTI, harmaa, keskirakeinen, joitakin karkearakeisia osueita. Paikoin raidallinen gneissimäinen, joitakin kiillegneissiosueita. 28,50 KERROS/REIKÄ 50 38,30 KERROS/REIKÄ 20 50,70 KERROS/REIKÄ 45 63,80 KERROS/REIKÄ 40 70,40 KERROS/REIKÄ 30 Reikä R370 loppu 72,20 m

66 63 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R371 Liite 12.9 Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 37 Aika 8/2001 Suunta 340,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 46,30 40,00 m 46,40 80,00 m 46,40 10,00 m 46,30 50,00 m 46,30 90,00 m 46,50 20,00 m 46,30 60,00 m 46,20 95,00 m 46,50 30,00 m 46,30 70,00 m 46,30 Alasyvyys m Kivilajiseloste -0,80 MAAKAIRAUS -34,40 GRANIITTI, 3,0 m:iin harmaa, keskirakeinen, 7,7 m:iin punertava, karkearakeinen, jonka jälkeen harmaata, keskirakeista, paikoin raidallista, gneissimäistä. 32,10 KERROS/REIKÄ 55-42,20 KIILLEGNEISSI, harmaa, keskirakeinen, raidallinen, muutama karkearakeinen graniittinen osue. 35,20 KERROS/REIKÄ 45 35,90 KERROS/REIKÄ 20-45,20 KALSIITTIKIVI, vaalean kellanharmaa, keskirakeinen, hyvin vähän silikaatteja raitoina ja täplinä (<5%). Ominaispaino 44,65-2,75. 42,50-42,65 KARSIKIVI, harmaa, hienorakeinen. 44,60 KERROS/REIKÄ 45-95,00 GRANIITTI, väri vaihtelee punertavasta harmaaseen, raekoko keskirakeisesta karkearakeiseen. Punertavat osat karkeampia. Reikä R371 loppu 95,00 m

67 64 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R372 Liite Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 36 Aika 8/2001 Suunta 340,00 Lähtökaltevuus 60,00 KALTEVUUSTIEDOT 0,00 m 58,90 40,00 m 59,80 80,00 m 60,50 10,00 m 59,80 50,00 m 59,80 100,00 m 60,40 20,00 m 59,80 60,00 m 60,50 110,00 m 60,40 30,00 m 59,90 70,00 m 60,50 120,50 m 60,40 Alasyvyys m Kivilajiseloste -1,60 MAAKAIRAUS -50,50 GRANIITTI, alussa punertavaa, 15,00 lähtien harmaata. Pääosin keskirakeista, paikoin karkearakeisia osueita, alusta 3,5 m:iin erittäin karkearakeisia osia. Muutama raidallinen gneissimäinen osa. 24,90 KERROS/REIKÄ 45-61,40 KIILLEGNEISSI, tummanharmaa, keskirakeinen, muutama homogeeninen, graniittinen osue. 56,80 KERROS/REIKÄ 30 60,80 KERROS/REIKÄ ,45 GRANIITTI, punertavat ja tummanharmaat kerrokset vuorottelevat, keskirakeinen, paikoin selvästi raidallinen. 105,70-105,75 KALSIITTIKIVI, molemmissa kontakteissa talkkisauma. 65,40 KERROS/REIKÄ 40 66,80 KERROS/REIKÄ 20 80,20 KERROS/REIKÄ ,20 KERROS/REIKÄ ,50 KERROS/REIKÄ 50

68 65-115,80 KALSIITTIKIVI, vaaleanharmaa, keskirakeinen, silikaatteja <10%. Alakontaktissa ja kohdassa 111,40 n. 1 cm:n paksuinen talkkisauma. 111,80-111,90 KARSIKIVI. -120,50 GRANIITTI, Punertavanharmaa, keskirakeinen. Reikä R372 loppu 120,50 m

69 66 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R373 Liite Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 31 Aika 8/2001 Suunta 340,00 Lähtökaltevuus 60,00 KALTEVUUSTIEDOT 0,00 m 60,30 40,00 m 59,80 80,00 m 60,00 10,00 m 60,20 50,00 m 59,80 80,30 m 60,00 20,00 m 59,80 60,00 m 60,00 30,00 m 57,90 70,00 m 59,90 Alasyvyys m Kivilajiseloste -1,00 MAAKAIRAUS -1,30 GRANIITTI, harmaa, keskirakeinen. -2,35 KALKKIGNEISSI, harmaa, raidallinen, hienorakeinen, hieman wollastoniittia. 1,65 KERROS/REIKÄ 45-19,20 GRANIITTI, harmaa, pääosin keskirakeinen, muutama karkearakeinen osue. Paikoitellen heikkoa raidallisuutta. -21,55 KIILLEGNEISSI, lähes musta, hienorakeinen, joitakin karkeita maasälpärakeita. -31,65 MIGMATIITTIGRANIITTI, väri vaihtelee harmaasta punertavaan, raekoko hienorakeisesta karkearakeiseen, paikoin selvästi raidallinen. 22,30 KERROS/REIKÄ 30 27,90 KERROS/REIKÄ 15-32,40 KARSIKIVI, väri vaihtelee punertavasta vihertävään, pääosin hienorakeinen, sisältää karkearakeista kalsiittia, kvartsia ja maasälpää. 32,20-32,40 GRANIITTI.

70 67-36,35 KALSIITTIKIVI, keski/karkerakeinen, 33,20 saakka punertava ja sisältää runsaasti silikaatteja. 33,20 lähtien vaaleanharmaa, paikoin heikosti punertava, silikaatteja yksittäisinä rakeina. 33,60-33,90 GRANIITTI. -80,30 GRANIITTI, väri vaihtelee harmaasta punertavaan, punertava väri muuttuu syvemmälle mentäessä vallitsevaksi. Pääosin keskirakeinen, mutta raekoko vaihtelee suuresti. 43,00 saakka paikoitellen selvää raitaisuutta. Reikä R373 loppu 80,30 m

71 68 GEOLOGIAN TUTKIMUSKESKUS SYVÄKAIRAUSRAPORTTI H. Seppänen M/2021/01/R374 Liite Kunta/Kohde SAUVO / Alsila Karttalehti B x : y : z : 23 Aika 8/2001 Suunta 340,00 Lähtökaltevuus 45,00 KALTEVUUSTIEDOT 0,00 m 46,20 50,00 m 46,10 100,00 m 45,90 10,00 m 46,10 60,00 m 46,10 110,00 m 45,90 20,00 m 46,20 70,00 m 46,10 111,50 m 45,00 30,00 m 46,20 80,00 m 46,10 40,00 m 45,90 90,00 m 45,90 Alasyvyys m Kivilajiseloste -1,90 MAAKAIRAUS -86,30 GRANIITTI, väri vaihtelee punertavasta harmaaseen, pääasiassa keskirakeinen, muutama karkearakeinen osue. Muutama raitainen, kiillegneissimäinen osue. 50,80 KERROS/REIKÄ 30 77,50 KERROS/REIKÄ 40-86,75 KALKKIGNEISSI, vihertävä, hienorakeinen, raidallinen, kalsiittia 10-20%. 86,50 KERROS/REIKÄ 45-88,20 KARSIKIVI, vihertävänharmaa, hienorakeinen, paikoin heikkoa raitaisuutta, muutama talkkiraita. 87,10 KERROS/REIKÄ 45-88,90 GRANIITTI, punertavanharmaa, hieno/keskirakeinen. -97,95 KALSIITTIKIVI, keskirakeinen, vaaleanharmaa/harmaa, alussa lievää punerrusta, silikaatit pääasiassa omina raitoina. 91,15-91,45, 91,55-91,95 ja 93,35-93,75 GRANIITTI -100,50 GRANIITTI, punertavan harmaa, keskirakeinen.
