TULIKIVI-HARKKOHORMIN ASENNUSOHJE

Transkriptio

1 TULIKIVI-HARKKOHORMIN ASENNUSOHJE 11/2018

2 CE-merkitty Tulikivi-harkkohormi CE-merkinnällä valmistaja vakuuttaa, että Tulikivi-harkkohormin merkinnässä ilmoitetut tekniset tiedot on varmistettu ja tuote testattu harmonisoitujen tuotestandardien EN : A1:2007 mukaisesti. Tuotteen soveltuvuus käyttökohteeseen ja -tarkoitukseen on aina kuitenkin varmistettava. TEKNISET TIEDOT Tulikivi-harkkohormi, CE-merkintä T600 N1 D 3 G100 T600 N1 D 3 G100 Harkon koko 345 x 345 mm 345 x 345 mm Harkon korkeus 330 mm 330 mm Piipun paino (ilman vuolukiviverhousta tai keraamisia laattoja ja laastia) 80 kg/m 82 kg/m Sisäputken sisähalkaisija 160 mm 180 mm Lämpötilaluokka, sallittu savukaasujen lämpötila enintään 600 o C T600*) T600*) Paineluokka, alipaine N1 N1 Kuiva käyttötapa, kiinteä polttoaine D D Korroosion kestoluokka 3 3 Nokipalon kestävä, suojaetäisyys palaviin materiaaleihin 100 mm G100*) G100*) ja 14 *) Tulikivi-harkkohormin lämpötilaluokka on T600. T600-lämpö tilaluokka vaatii 100 mm:n eristyksen palava-aineiseen materiaaliin. HUOM. Piippu raudoitetaan myös saman verran vesikaton alapuolelle kuin vesikaton yläpuolella on pituutta Eriste 100 Savupelti 5 Yläliittymä Keraaminen hormielementti Vuorivillaeriste 19 3 Max. 15 mm paksut sisäkattopaneelit ja lattiamateriaalit saa tuoda 10 mm etäisyydelle hormista. Jalkalista/peitelista 11x42 mm saa tuoda piippua vasten, mutta ei saa kiinnittää piippuun. Nokiluukku Kevytsoraharkkoelementti Alaliittymä Keraaminen pohjalaatta 2 1

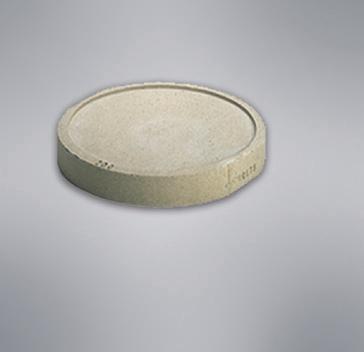

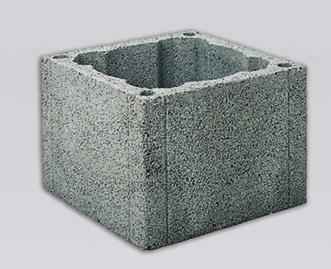

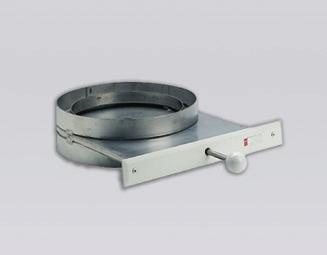

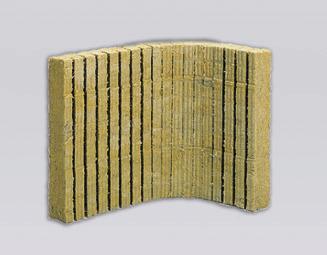

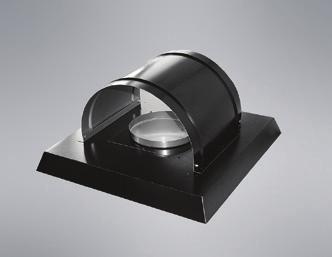

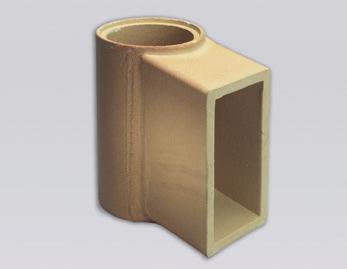

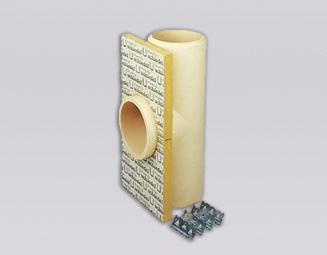

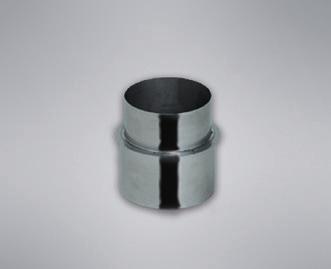

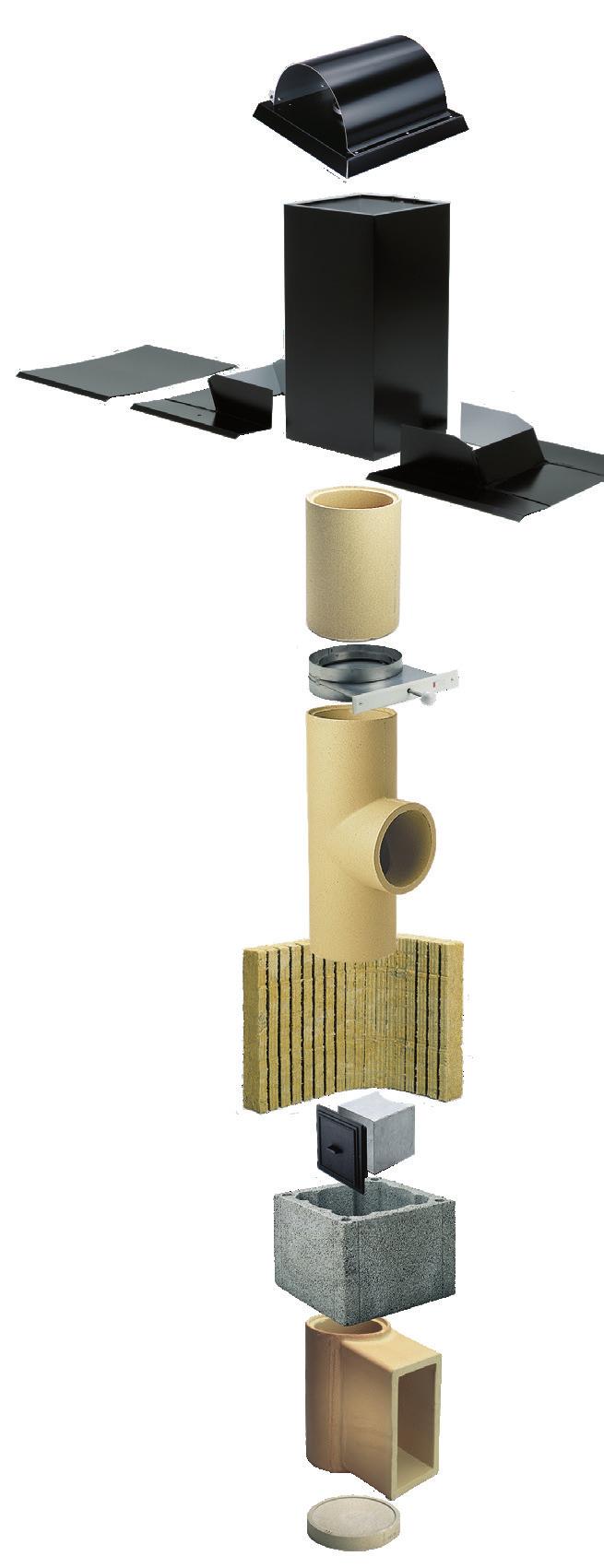

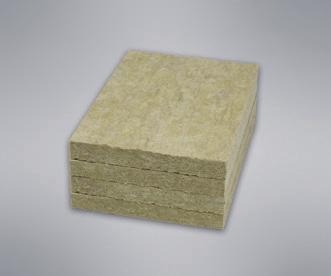

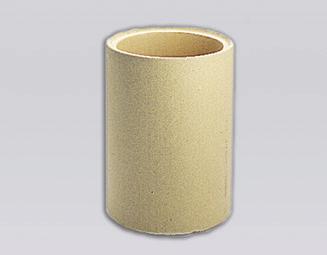

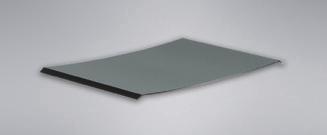

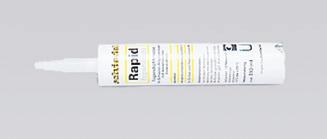

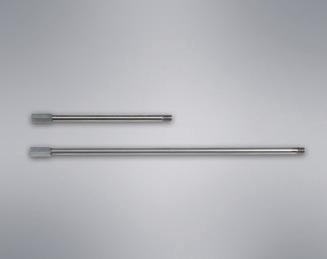

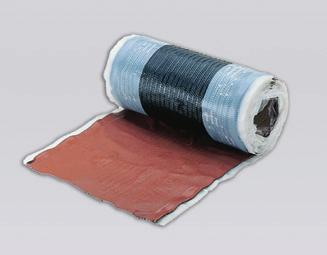

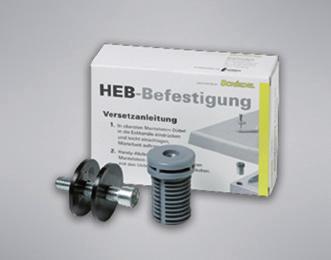

3 1. Pohjalaatta hormin pohjan tiivistykseen. Koodit: 482/160 mm, 483/180 mm 2. Suorakaide liitoselementti. Korkeus: 330 mm. Liitosaukon sisämitat: 130 x 260 mm, Koodit: 462 / 160 mm ja 463 / 180 mm 3. Harkkoelementti, kevytsorabetonia. Vakiokoko: 345 x 345 x 323. Koodi: Adapteri päältäliitettäviin Tulikivi-uuneihin, ei käy Kerman saven malleihin. Koodi OU01551 vain Tulikivi-uuneihin, joissa 175 mm:n lähtö uunista ja uuni liitetään 180 mm:n hormiin. Muihin hormiliitoksiin käy OU Koodit: 520, , 180 Koodit: 452, , Eristepari, vuorivillaa. Korkeus: 330 mm, Koodit: 4101/160 mm, paksuus 35 mm, 4102/180 mm, paksuus 25 mm 6. Pyöreä liitoselementti ja eristelevy. Korkeus: 660 mm. Liitosaukon sisämitta sama kuin hormikoko. 7. Savupelti. Polar Metallin valmistama tandempelti. Koodit: 4103/160 mm, 4104/ 180 mm 8. Savupellin jatkovarret. Koodit: 032/15 cm ja 033/30 cm. 9. Keraaminen hormielementti Korkeus: 330 mm Koodit: 422/160 mm ja 423/ 180 mm 10. Yläosan pellityssarja sisältää juuri- ja teleskooppipellin, korkeus max 1,5 m. Koodit: 561/musta ja 563/tiilenpunainen. 11. Sadehattu, alumiinia. Musta. Toimituksessa mu kana sovite, tiivistemassa, kiinnityssarja, katso kuva 12. Sadehatun koodi: 4107, sovite 4108/160 mm, 4109/180 mm. 12. Kiinnityssarja sadepiippuhatun kiinnitykseen. 4 kiinnikettä/laatikko. Toimitetaan sadepiippuhatun mukana. Koodi: Juuripellin jatkokappale. Leveys 830 mm, pituus 1000 mm. Värit: 589/musta ja 587/ tiilenpunainen. 13. Laastit: 620/Harkkolaasti M100/500, 25 kg, menekki n. 8 kg/m. 621/Hormitasoite 25 kg. 622/Antiikkilaasti 25 kg / Rapid tulilaasti. Pakkaus: 310 ml 16. Läpiviennin eristepaketti. Paksuus 100 mm lämpötilaluokkaan T600 (4106). Korkeus 600 mm, 4 eristelevyä/pkt. 17. Erikoistiiviste Wakaflextiiviste. Tiili- ja peltikatteelle, reunoissa liimakitti. Värit: musta (koodi 040), tiilenpunainen (koodi 041). Lisävaruste. Ei käy huopakatolle.

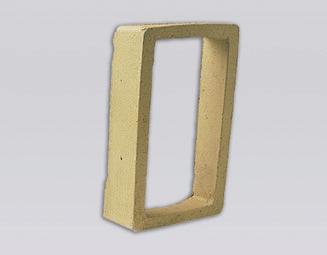

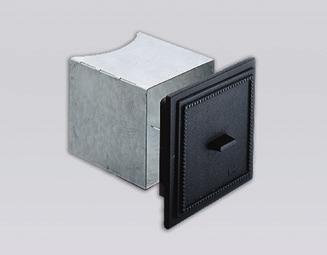

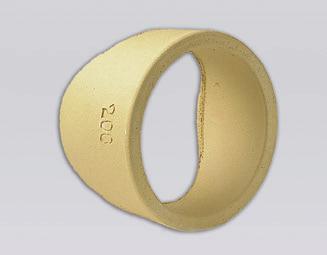

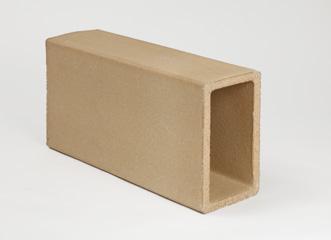

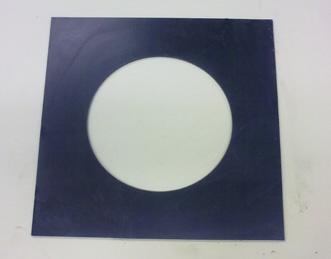

4 18. Läpiviennin tiivisteteippi. Höyrynsulun ja aluskatteen tiivistämiseen. Pituus 5m, leveys 15 cm, väri sininen, koodi /Nokiluukku, valurautaa. Aukon koko: 130x130 mm Liitäntäkehys, teräksinen. 488/Liitäntäkehys 20. Keraaminen jälkiliitoselementti, suorakaide. Aukon sisämitat 13 x 26 cm. Koodit: 502/160, 503/180 mm. 21. Keraaminen jälkiliitoselementti, pyöreä. Liitoksen halkaisija sama kuin hormikoko. Koodit: 512/160, 513/180 mm. Halkaisija Harkon Paino kg/ Ø cm koko piippumetri 16 34,5/34, ,5/34,5 82 Huom. paino on ilman vuolukiviverhousta tai keraamisia laattoja ja laastia , Suorakaideliitoksen 23. Kannatinlevy, OU01019 jatkokappale, maksimipituus 550 mm , Tyyppikilpi Ennen asennusta huomioitava Piipun sijainti ja korkeus on syytä tarkistaa jo rakennuksen suunnittelun luonnosvaiheessa. Hormin sijainnissa on erityisesti huomioitava yläpohjan kantavat rakenteet. Tulisijan vaatima hormikoko kannattaa varmistaa tulisijan valmistajalta. PIIPUN SIJOITUS KATOLLE Paras paikka piipulle on lähellä katon harjaa. Tällöin veto on parhaimmillaan ja piipun korkeus lappeen yläpuolella on mahdollisimman pieni. Paloturvallisuusvaatimusten mukaan piipun tulee ulottua oheisten kuvien mukaisesti vähintään 0,8 m tai 1,0 m katon lappeen tasoa ylemmäksi. Tarkemmat ohjeet sijoittamiseen löytyvät RIL oppaasta. Tarkkaile piipun suoruutta työn edetessä vesivaa alla tai käytä tarvittaessa ohjurilautaa. 1 m 2 m 3 m 4 m > 0,8 m 0,9 m 1,0 m 1,1 m ASENTAMINEN Lue asennusohje huolellisesti ennen kuin aloitat. Tulikivi-harkkohormi on helppo asentaa, kun olet etukäteen ensin perehtynyt asennusvaiheisiin. Työkaluiksi riittävät kulmahiomakone, pora, vesi-vaaka ja muuraustarvikkeet. Harkkoelementtien muuraukseen käytetään tavallista harkkolaastia M100/500, jonka menekki piipussa on n. 8 kg/m. Keraamiset hormielementit muurataan piipun mukana tulevan valmiin tulilaastin avulla. Piipun korkeuden mitoitus Piippu mitoitetaan siten, että alle 1 m etäisyydellä harjasta oleva piippu ulottuu 0,8 katon harjan ylä puolelle. Etäisyyden kasvaessa jokaista alkavaa metriä kohden piippu kasvaa 10 cm. 1,2 m

5 Asennuksen aloittaminen ja alaliitoksen asennus 1. Jos hormiin tulee alaliitos, merkitse aukon paikka harkkoelementtiin halutulle korkeudelle. Leikkaa aukko harkkoon kulmahiomakoneella tai kovametalliteräisellä sahalla. Aukon koko = liitoselementin ulkomitat + 15 mm Levitä muurattavalle alueelle n. 15 mm kerros laastia ja kiinnitä ensimmäinen harkkoelementti laastilla piipun perustaan. 3. Hormielementin alaliitoksen liitoskorkeuden säädät oikeaksi muuraamalla keraamisen hormin pohjalaatan harkkoelementin sisään ennen hormielementin asennusta Levitä laasti harkkoelementtien muurauspintaan. Huom Älä peitä tuuletuskanavia. 5. Sovita eristelevy paikalleen. Eristeurat asennetaan sisäänpäin hormielementtiä vasten Asenna liitoselementti naaraspontti ylöspäin pohjalaatan päälle muuraamalla se tulilaastilla. Tarkasta, että alaliitoksen liitosaukko on oikeassa asennossa harkkoelementin suhteen. Asennuksen jatkaminen ks. s.7.

6 Tulikivi-uunin päältäliitos, takkaryhmä 1 / 160 mm mm 422/160mm 422/160mm 4101/160mm 4101/160mm 4101/160mm 4101/160mm 4103/160mm x345x OU01849 OU

7 1 Tulikivi-uunin päältäliitos, takkaryhmä 1 / 160 mm 26 1 SECTION 1-1 SCALE 1 : 15 2 Tulikivi-uunin päältäliitos, takkaryhmä 1 / 180 mm 2 SECTION 2-2 SCALE 1 : 15

8 Tulikivi-uunin päältäliitos, takkaryhmä 1 / 180 mm Takkaryhmä 1/180mm 423/180mm 4102/180mm /180mm 423/180mm 4102/180mm mm 423/180mm 4102/180mm x345x /180mm 345 OU01551 OU DETAIL F SCALE 1 : 10

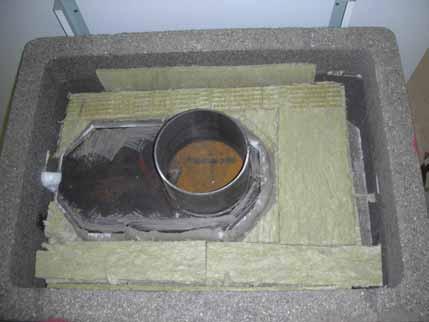

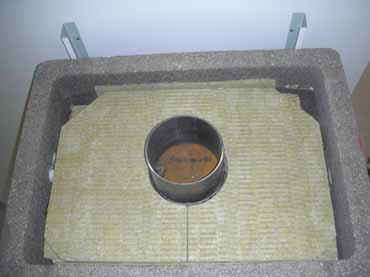

9 Kermansavi-uunin päältäliitos VÄLIKANSILEVYN TIIVISTYS Varmistetaan, että liitosputki jää mm päällikannen alapuolelle Halkaistut villan puolikkaat välikansilevyn ylä- ja alapuolella. Takasssa olevan sulkupellin tiivistys. Kylmän rajapinta. 2 kerrosta 10 mm vihreää villaa sulkupellin ympärille. 30 mm:n palovilla on sisärungon laen päällä. Lämmön tuulettuvuus ympäri takan toimii.

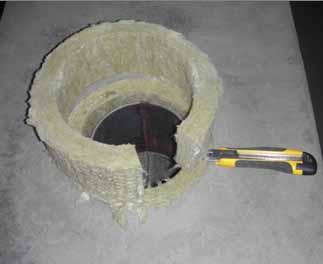

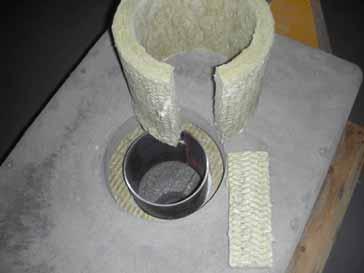

10 PUTKIVILLAN ASENNUS Villa painetaan välikansilevyä vasten. Ylimääräinen leikataan päällikannen tasalta pois mm PÄÄLLIKANNEN TUKILEVYN ERISTÄMINEN Korkeusero mm on sydänosan nousuvara. Minimi 10 mm. Sauman tiivistys Rälläköidään aukkoon sopivaksi - liikuntavara YLÄLIITOS Tiivistys- ja liikuntasauma elementtipiipulle. Päällikannen tukilevyn alla joko vihreää- tai valkoista villaa. (halkaistuna).

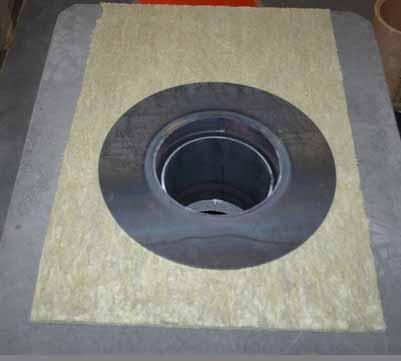

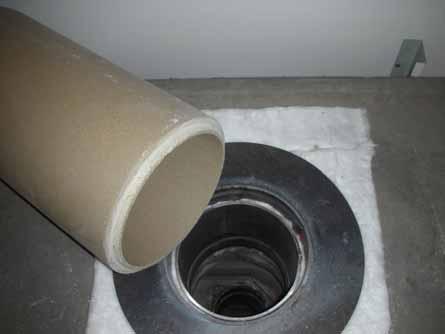

11 Piipun kuoren lähtö uunin päältä tehdään laastilla. Piipun teon jälkeen ylimääräinen villa leikataan pois.. Keraamisen sisäputken liitos tehdään ilman laastia. Urospontti tulee välyksellä tukilevyn päälle. Lisäadapteri 140 mm sisäputkelle..

12 Harkko- ja hormielementtien jatkoasennus 1. Levitä laasti niin että, että tuuletuskanavat eivät tukkiudu. 2. Asenna seuraava harkkoelementti. 3. Asenna eriste harkkoelementtiin. 4. Levitä tulilaasti hormielementin alahuullokseen. 5. Asenna seuraava hormielementti. 6. Tasoita liika tulilaasti. 1. Savupellin asennus SAVUPELLIN ASENNUS Savupelti asennetaan hormielementtien saumakohtaan mielellään samaan kerrokseen tulisijan kanssa. Harkkoelementtiin ja eristeeseen tehdään savupeltikasetin vaatima aukko. Jätä harkkoelementtiin aukkoa tehdessäsi savupellin liikkumisvara, n. 10 mm pellin yläpuolelle. Leikkaa keraaminen putki haluttuun korkoon. Varmista, että savupelti tulee hieman piippuun päin kallelleen. Tarvittaessa viistä hieman sisäputkea, jotta pelti olisi hieman kalteva piipun sisään päin. Tämä ohjaa mahdollisen kondessiveden piipun sisään. Jos sisäputken leikkauspinnat ovat epätasaiset, voit laittaa hieman laastia savupellin ja sisäputken liittymispintaan. Valurautaisen nokiluukun asennus 1. Työstä sekä hormi- että harkkoelementtiin halutulle korkeudelle aukko nokiluukkua varten. Poraa hormielementtiin aukon keskelle reikä jännityksen poistamiseksi elementistä. Poraa tai työstä kulmahiomakoneella nokiluukun vaatima aukko hormielementtiin. Huom Käytettäessä iskuporakonetta isku ei saa olla päällä 2. Asenna nokiluukku ja liitäntäkehys paikalleen ja tiivistä hormin aukko tulilaastilla.

13 Pyöreän liitoselementin asennus Jos hormiisi tuleva tulisijan liitos on pyöreä (kuten esim. useimmissa kiukaissa), asennat tarvittavan liitoselementin halutulle korkeudelle seuraavasti: 1. Merkitse aukon leveys liitoselementin eristelevyn avulla. Leikkaa harkkoelementistä sopiva pala pois Asenna eriste ja leikkaa aukon mukaisesti. 3. Levitä harkkolaasti. 4. Asenna pyöreä liitoselementti. 5. Tasoita ylimääräinen tulilaasti 2 elementin sisäpinnalle. 6. Asenna eriste seuraavaan harkkoelementtiin Asenna harkkoelementti ja eriste paikalleen Liitoselementin eristelevy leikataan sopivaksi ja kiinnitetään asennuskulmilla. Tällöin hormiputki voi laajentua/liikkua ja piipun kuormittunein kohta, hormiliitos, on turvallinen. Liitoselementin eristelevyn voi tarvittaessa rapata. 8 YLÄLIITOKSEN ASENNUS Yläliitoselementti asennetaan halutulle korkeudelle täysin vastaavasti, kuin alaliitos- ja puhdistusluukun liitoselementit. 4 5 suuri. Käytä runsaasti tulilaastia. Pinnoitus Tulikivi-harkkohormi voidaan pinnoittaa sisätiloissa tasoitteella, rappaamalla, klinkkeri- tai luonnonkivilaatoituksella. Kylmässä ullakkotilassa pinnoitusta ei tarvita. Yläliitosta edeltävää elementtiä voi tarvittaessa lyhentää, jotta liitos saadaan halutulle korkeudelle. Tällöin myös liitoselementin alahuullos kannattaa poistaa, jolloin kosketuspinta on mahdollisimman

14 Hormiliitoksen jälkiasennus (SUORAKAIDE TAI PYÖREÄ JÄLKILIITOSELEMENTTI) 1. Leikkaa harkkoelementtiin tarvittavan kokoinen aukko. Tee siitä 20 mm suurempi kuin jälkiliitoselementti Merkitse liitoksen paikka hormielementtiin liitoksen aukon sisämittojen mukaan Poraa reikä keskelle hormielementtiä jännityksen poistamiseksi elementistä. Sen jälkeen poraa tai työstä kulmahiomakoneella aukko elementtiin Asenna ja tue irtokehys tulilaastilla paikalleen. Anna kuivua. Katon yläpuolisen piipun vahvistaminen Jos piippu ulottuu yli metrin katon lappeen yläpuolelle, tulee katon yläpuolista piippua vahvistaa. Piippu tulee raudoittaa yhtä pitkän matkaa vesikaton alapuolelta kuin mitä piippua on vesikaton yläpuolella. Tulikivi-harkkohormin harkkoelementissä on raudoitusta varten reiät, joiden avulla piipun voi vahvistaa esim. 8 mm harjateräksillä, jotka valetaan elementtien kulmissa oleviin reikiin seuraavasti: Sulje harkkoelementtien reiät eristeellä ja laastilla vahvistuksen alkamiskohdasta. Työnnä sopivan kokoinen pala eristettä reiän tukkeeksi ja vala reikä umpeen. Raudoitusreiät täytetään juotosbetonilla, jota kaadetaan samalla, kun tangot työnnetään reikiin. Kaada laastia varovasti reiän ympärille, jotta juotosbetoni ei pääse virtaamaan ulos. Lopeta raudoitus ylimmän harkon puoliväliin, jotta sadepiippuhatun kiinnikkeille jää tarpeeksi tilaa. Raudoituksen jatkospituudeksi suositellaan kahden harkon korkeutta. Huom Asenna erikoistapaukset, kuten ulkotilassa oleva piippu rakennesuunnittelijan ohjeiden mukaan. Huom. harjateräkset eivät kuulu hormipakettiin, vaan ne on asiakkaan hankittava.

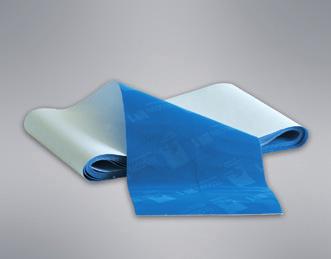

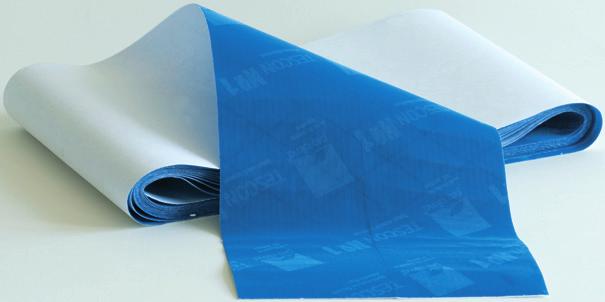

15 Tiivistysteippi piipun läpivientien tiivistämiseen Läpiviennin tiivistysteippi Pro clima Tescon No. 1 on yleistiivistysteippi höyrynsulkujen, aluskatteiden ja läpivientien tiivistämiseen sisä- ja ulkotiloissa. Siinä on kosteutta kestävä liima ja se venyy paikallisesti jopa 50% palaamatta alkuperäiseen tilaansa. Kaksiosainen suojapaperi helpottaa teipin kiinnittämistä. Teippi voidaan maalata tai peittää tasoitteella. Teipin leveys: 15 cm Lämmönkesto: pitkäaikaisesti C Säänkesto: 3 kk Asennuslämpötila: C Höyrynsulun liittäminen piippuun ilmatiiviisti Höyrynsulku tiivistetään piippuun alapuolelta. Ennen tiivistämistä piipun ja höyrynsulun pinnat puhdistetaan pölystä kuivalla liinalla tai harjalla. Höyrynsulkuun tehdään piipun + 10 cm suojaetäisyyden kokoinen aukko. Jos höyrynsulkua joudutaan jatkamaan, irrallinen jatkopala limitetään 10 cm höyrynsulun päälle ja sauma tiivistetään tiivistysteipillä. Teipistä leikataan 40 cm piipun sivua pidempi pala. Toinen suojapapereista poistetaan ja teippi liimataan piipun kylkeen höyrynsulun ja piipun yhtymäkohtaan niin, että ylitys on molemmista päistä 10 cm. Teipin päät taitetaan ja liimataan piipun viereisille sivuille. Toinen suojapaperi poistetaan ja teippi kiinnitetään höyrynsulkuun käsin hiertämällä. Tarvittaessa voidaan käyttää pehmeää lastaa. Piipun nurkissa teippiä venytetään niin, että se asettuu kauttaaltaan tiiviisti höyrynsulun pintaan. Jos tiivistysteippi jää näkyviin, se voidaan peittää tasoitteella. Aluskatteen liittäminen piippuun vesitiiviisti Aluskate tiivistetään piippuun yläpuolelta. Ennen tiivistämistä piipun ja aluskatteen pinnat puhdistetaan pölystä kuivalla liinalla tai harjalla. Tiivistys aloitetaan piipun alaräystään puoleiselta sivulta ja viimeiseksi tiivistetään harjan puoleinen sivu. Aluskatteeseen tehdään piipun + 10 cm suojaetäisyyden kokoinen aukko. Jos aluskatetta joudutaan jatkamaan, irrallinen jatkopala limitetään 10 cm aluskatteen päälle ja sauma tiivistetään tiivistysteipillä. Teipistä leikataan 40 cm piipun sivua pidempi pala. Toinen suojapapereista poistetaan ja teippi liimataan piipun kylkeen 10 cm aluskatteen yläpuolelle niin, että aluskatteen helma jää teipin alle. Toinen suojapaperi poistetaan ja teippi kiinnitetään aluskatteeseen käsin hiertämällä. Piipun nurkissa teippiä venytetään niin, että se asettuu kauttaaltaan tiiviisti aluskatteen pintaan.

16 Katon yläpuolisen piipun pellitys Vesikaton ylittävä osuus piipusta voidaan päällystää rappaamalla, slammaamalla tai pellittämällä. Veden tunkeutuminen rakenteisiin on estettävä. Tulikivi-harkkohormiin on saatavissa helposti asennettavat pellitys sarjat katon yläpuolisen osan pellitykseen. Teleskooppi Pellityksen asentaminen hormiin Yksihormisen yläosan pellityssarjaan kuuluu juuripelti ja teleskooppipelti, jonka max korkeus on 1,5 m. Leikkaa kaltevuuspelti oikeaan kulmaan. Kiinnitä pellit ruuveilla. Kaltevuuspelti mm mm mm mm Jatkopelti Juuripelti yläosa Juuripelti alaosa

17 Sadepiippuhatun asennus Piipun yläpää suojataan alumiinisella sadepiippuhatulla. Hattu kiinnitetään piipun mukana tulevalla kiinnityssarjalla neljästä nurkasta harkkoelementeissä oleviin reikiin kuvan mukaisesti. Huom Paikan päällä tehtyä pelli tystä asennettaessa on piipun päälle jätettävä n. 3 cm:n tuuletusrako. Myös ympäryspellin ja harkon väliin on jätettävä n. 1 cm:n tuuletusrako. Item Number Quantity Part Name Material 1 1 Plate 1,5mm Al 3105 H Pipe 0,5mm AISI 316L 3 1 Sealant Viimeinen keraaminen hormielementti katkaistaan ulkoharkon tasolle, Pipeplate mutta eriste na, tuodaan mm kiinni sadepiippuhattuun (eli n. n120 mm korkeammalle 115 kuin harkko). n n n n Sama sadepiippuhattu sopii kaikkiin Tulikivi-hormivaihtoehtoihin hormin sisähalkaisijasta riippumatta. Sadepiippuhatun toimituksessa on aina mukana sadepiippuhatun sovite, joka mahdollistaa eri kokoisilla sisäputkilla varustettujen hormien liittämisen samaan sadepiippuhattuun. Tolerances according to DIN ISO c Itemref Quantity M aterial: Drawn by Checked by Approv ed by - date File name hans Pipe plate Article No./Ref erence Date Scale Sovitteen asennus Pursota tiivistysmassaa joko sovitteen laipan alapintaan tai sadehattuun. Paina sovite paikoilleen ja kiristä kiinni ruuveilla. info@avaster.ee Edition Sheet

18 AO1220, 11/2018 FIN Tulikivi Oyj, FI Juuka, puh vaihde tai Tulikivi-info/asiakaspalvelu
