2 VARAAVAN TAKAN LÄMPÖSYDÄN Kokoamisohje Varaavan takan lämpösydän on tehokas tulisija, joka sopii tarvittaessa erittäin pieneen tilaan joko nurkkaan tai suoralle seinälle. Toimituspakettiin kuuluvat kaikki kokoamiseen tarvittavat tulenkestävät elementit, muuraus- ja saneerauslaastit, suuluukun levikepelti, suuluukun kiinnitysruuvit, lattateräs suuluukun ylitykseen, nokiluukkujen jatkohylsyt, mineraalikuitu metalliosien eristämiseen sekä yläliitosmalleissa elementteihin kuuluva savupelti sekä hormiholkki (yläliitostakka). Erikseen on hankittava ainoastaan valurautaosat, yläliittymäpelti, täyte- ja kuorimuurauksessa käytettävät tiilet ja laastit sekä Tulisijalevy kuorimuurauksen eristämiseen. Takan kuoren muuraukseen voidaan käyttää poltettua tiiltä moduulimittaisena, normaalikokoisena tai peruskokoisena. Umpinaista peruskokoista tiiltä voidaan käyttää kuorimuurauksessa, mikäli tulijan lämmönluovutus aikaa halutaan pidentää. Laasti voi olla harmaa tai värillinen muurauslaasti. Puhtaaksi muurauksen lisäksi voidaan tiilipinta vaihtoehtoisesti slammata, rapata tai vaikka laatoittaa. 2

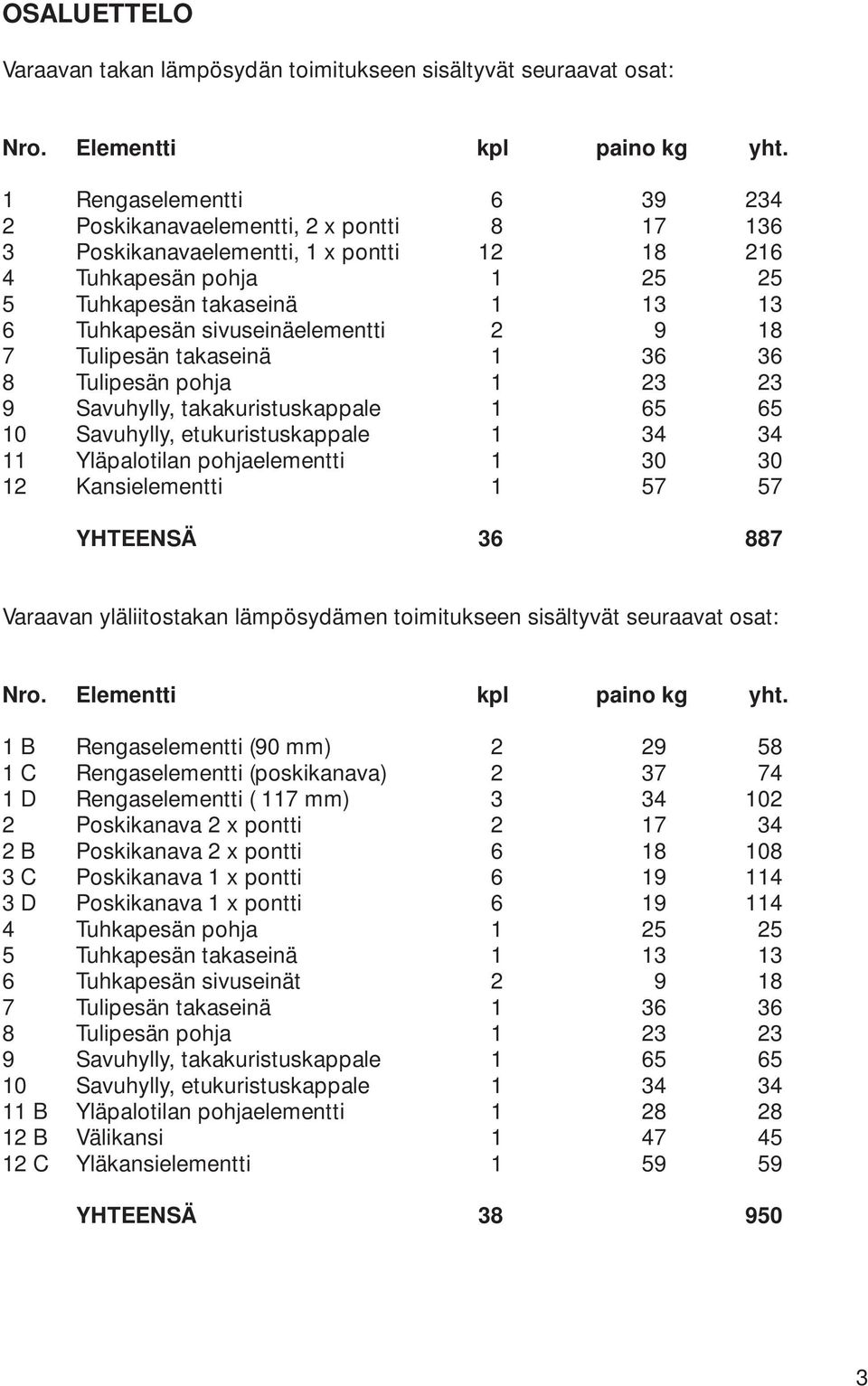

3 OSALUETTELO Varaavan takan lämpösydän toimitukseen sisältyvät seuraavat osat: Nro. Elementti kpl paino kg yht. 1 Rengaselementti Poskikanavaelementti, 2 x pontti Poskikanavaelementti, 1 x pontti Tuhkapesän pohja Tuhkapesän takaseinä Tuhkapesän sivuseinäelementti Tulipesän takaseinä Tulipesän pohja Savuhylly, takakuristuskappale Savuhylly, etukuristuskappale Yläpalotilan pohjaelementti Kansielementti YHTEENSÄ Varaavan yläliitostakan lämpösydämen toimitukseen sisältyvät seuraavat osat: Nro. Elementti kpl paino kg yht. 1 B Rengaselementti (90 mm) C Rengaselementti (poskikanava) D Rengaselementti ( 117 mm) Poskikanava 2 x pontti B Poskikanava 2 x pontti C Poskikanava 1 x pontti D Poskikanava 1 x pontti Tuhkapesän pohja Tuhkapesän takaseinä Tuhkapesän sivuseinät Tulipesän takaseinä Tulipesän pohja Savuhylly, takakuristuskappale Savuhylly, etukuristuskappale B Yläpalotilan pohjaelementti B Välikansi C Yläkansielementti YHTEENSÄ

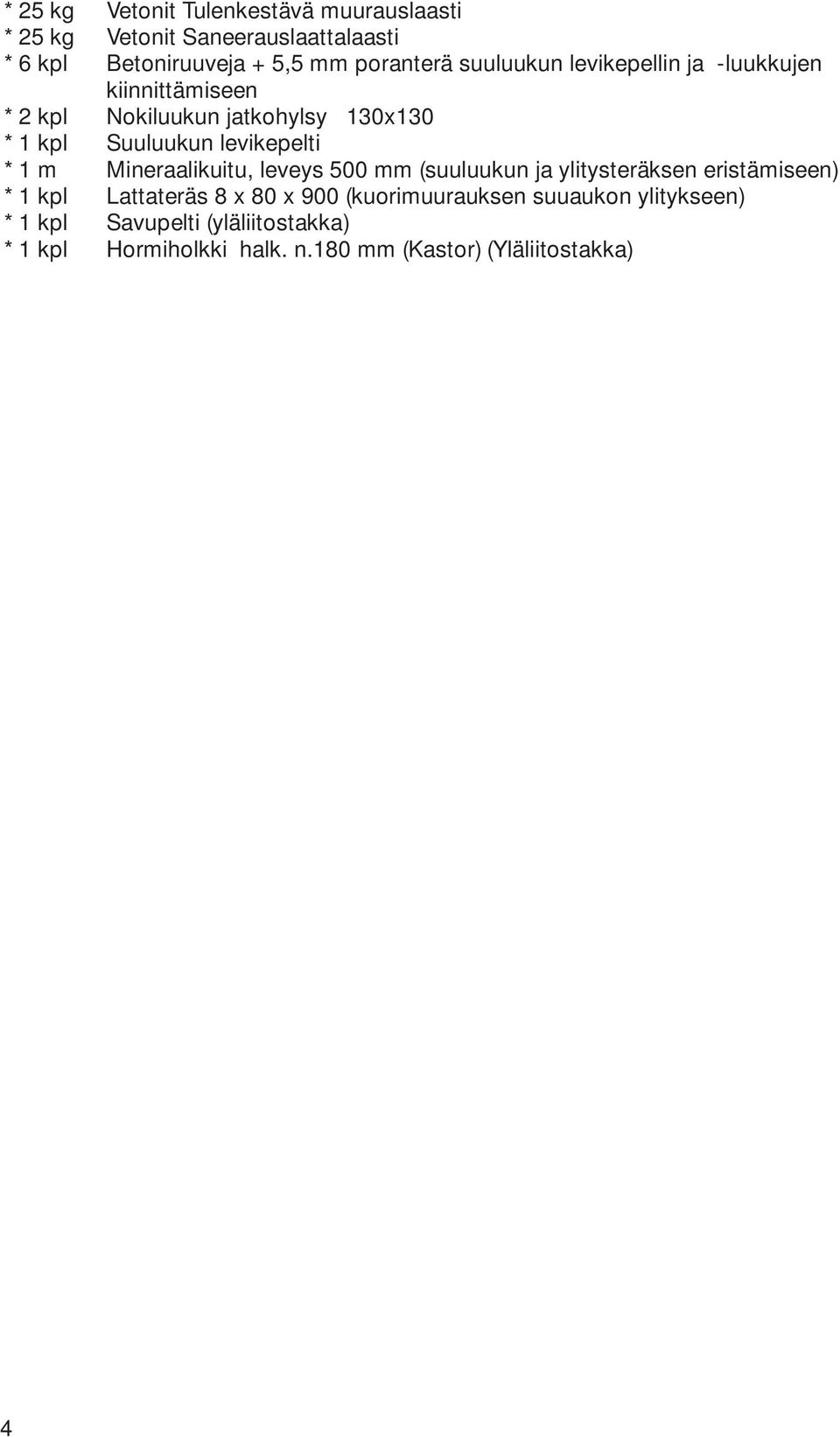

4 * 25 kg Vetonit Tulenkestävä muurauslaasti * 25 kg Vetonit Saneerauslaattalaasti * 6 kpl Betoniruuveja + 5,5 mm poranterä suuluukun levikepellin ja -luukkujen kiinnittämiseen * 2 kpl Nokiluukun jatkohylsy 130x130 * 1 kpl Suuluukun levikepelti * 1 m Mineraalikuitu, leveys 500 mm (suuluukun ja ylitysteräksen eristämiseen) * 1 kpl Lattateräs 8 x 80 x 900 (kuorimuurauksen suuaukon ylitykseen) * 1 kpl Savupelti (yläliitostakka) * 1 kpl Hormiholkki halk. n.180 mm (Kastor) (Yläliitostakka) 4

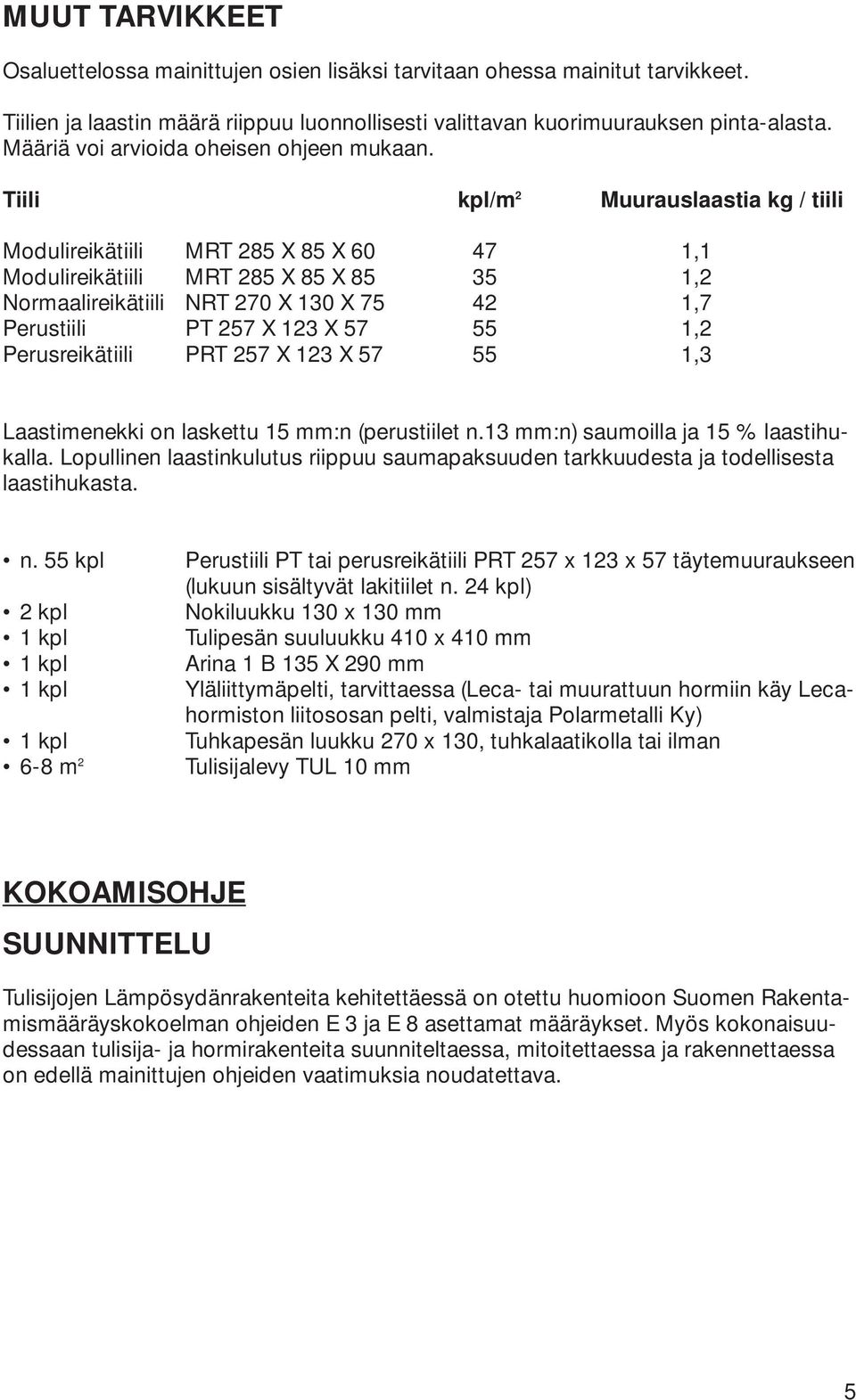

5 MUUT TARVIKKEET Osaluettelossa mainittujen osien lisäksi tarvitaan ohessa mainitut tarvikkeet. Tiilien ja laastin määrä riippuu luonnollisesti valittavan kuorimuurauksen pinta-alasta. Määriä voi arvioida oheisen ohjeen mukaan. Tiili kpl/m 2 Muurauslaastia kg / tiili Modulireikätiili MRT 285 X 85 X ,1 Modulireikätiili MRT 285 X 85 X ,2 Normaalireikätiili NRT 270 X 130 X ,7 Perustiili PT 257 X 123 X ,2 Perusreikätiili PRT 257 X 123 X ,3 Laastimenekki on laskettu 15 mm:n (perustiilet n.13 mm:n) saumoilla ja 15 % laastihukalla. Lopullinen laastinkulutus riippuu saumapaksuuden tarkkuudesta ja todellisesta laastihukasta. n. 55 kpl 2 kpl 1 kpl 1 kpl 1 kpl 1 kpl 6-8 m 2 Perustiili PT tai perusreikätiili PRT 257 x 123 x 57 täytemuuraukseen (lukuun sisältyvät lakitiilet n. 24 kpl) Nokiluukku 130 x 130 mm Tulipesän suuluukku 410 x 410 mm Arina 1 B 135 X 290 mm Yläliittymäpelti, tarvittaessa (Leca- tai muurattuun hormiin käy Lecahormiston liitososan pelti, valmistaja Polarmetalli Ky) Tuhkapesän luukku 270 x 130, tuhkalaatikolla tai ilman Tulisijalevy TUL 10 mm KOKOAMISOHJE SUUNNITTELU Tulisijojen Lämpösydänrakenteita kehitettäessä on otettu huomioon Suomen Rakentamismääräyskokoelman ohjeiden E 3 ja E 8 asettamat määräykset. Myös kokonaisuudessaan tulisija- ja hormirakenteita suunniteltaessa, mitoitettaessa ja rakennettaessa on edellä mainittujen ohjeiden vaatimuksia noudatettava. 5

6 Suoja-etäisyydet Lämpösydämen suojaetäisyydet palava-aineisiin rakenteisiin : - vaakasuunnassa 180 mm - ylöspäin 250 mm - alaspäin 50 mm Kuorimuuraus lasketaan suojaetäisyyteen. Suojaetäisyys on kuorimuurauksesta kuitenkin väh. 50 mm vaakasuunnassa. Perustus Takka perustetaan liikkumattomalle, kosteuseristetylle kiviaineiselle pohjalle. Bitumihuopa tulisijan alla antaa riittävän kosteuseristyksen. Hormi Alaliitymäpikkutakka liitetään 1/2 kiven (200cm 2 ) tiilihormiin (normaalitakka sitten kokokivenhormiin 400cm 2 ) jonka alaosa on tehty umpinaisesta PT tiilestä saviuunilaastilla muuraten joustavaksi ja piipun kylmässä tilassa oleva osa vastaavan kokoisesta reikätiilestä sementtilaastilla muuraten mekaanisesti lujaksi ja pakkasen kestäväksi. Näin tiilihormisto ottaa vielä talteen savukaasujen lämpöä ja luovuttaa sen lämmitettävään tilaan. Yläliittymä malleissa voidaan käytää kevyt rakenteisia elementtipiippuja - piipunvalmistajien ohjeiden mukaisesti. Nokiluukku Nokiluukkujen paikkaa suunniteltaessa on otettava huomioon, että nokiluukun jatkohylsy ulottuu sydänosaan saakka, ja että tulisijan ympärille jää ohjeen mukainen vapaa tila (väh. 600 mm) nuohoamista varten. Yläliittymä Yläliittymän yläreunan korkeus on n. 180 cm perustamistasosta mitattuna (vrt. kuva s.17) ja se tehdään elementtikerroksista 14 ja 15. Yläliittymäpelti helpottaa kylmän tulisijan sytyttämistä. Hiillosta kohennettaessa ja tuhkaa poistettaessa yläpellin käyttö vähentää savu ja tomuhaittoja. Lisäksi yläliittymäpelti mahdollistaa tulisijan käytön avotakkana. Paino Valmiin tulisijan paino vaihtelee tiilityypistä ja kuoren muodosta riippuen kg. Koska mitat ovat noin arvoja, ne tulee tarkistaa aina työmaalla tapauskohtaisesti. Korvausilma Hyvä veto edellyttää riittävän korvausilman tuontia huoneeseen, jossa tulisijaa käytetään. Koneellinen ilmanpoisto (liesituuletin, huippuimuri tms.) ei saa olla käytössä samanaikaisesti tulisijan kanssa. Koneellinen ilmanpoisto aiheuttaa huomattavan alipaineen huoneeseen, jolloin tarvittavaa vetoa hormiin ja tulisijaan ei synny. TAKKASYDÄMEN KOKOAMINEN Lämpötila Elementit on pakkaskausina kannettava hyvissä ajoin sisälle. Elementtien ja sisälämpötilan on oltava vähintään +10 C. 6

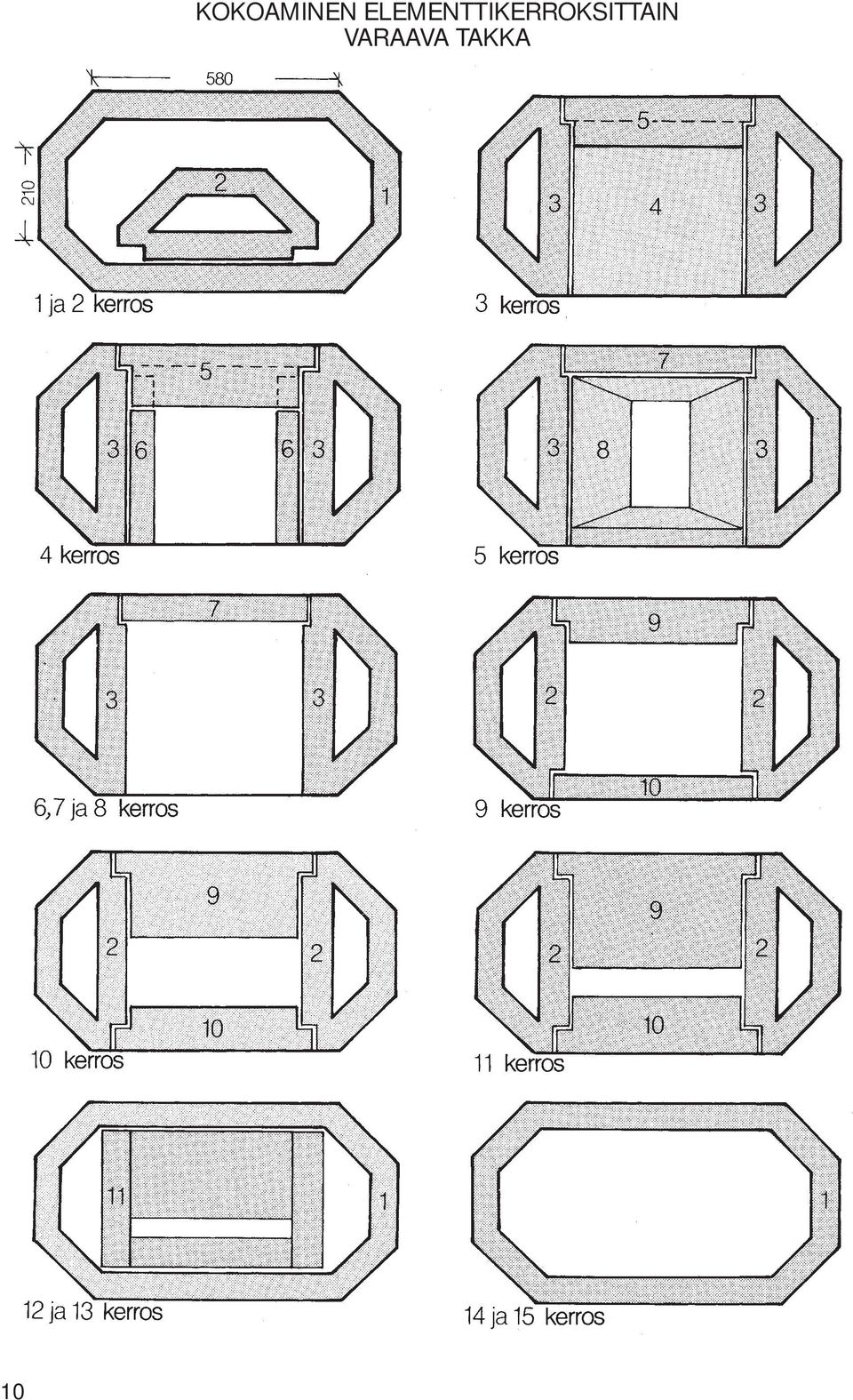

7 Asennus Ennen sydämen kokoamista taustaseinään, hormiin tms. kiinnitetään Saneerauslaastilla 10 mm:n vahvuinen Tulisijalevy. Hormiliitäntä- ja nokiluukkuaukot leikataan alakierron rengaselementteihin (n: ro 1) kulmahiomakoneella. Hormiliitännän poikkipinta-alan tulee olla n.1/3 suurempi, mutta kuitenkin vähintään yhtä suuri, kuin itse hormin poikkipinta-ala. Hormiliitännän korkeus on kaksi alinta elementtikerrosta. Ensimmäinen rengaselementti muurataan alustaan tavallisella muurauslaastilla (ei tulenkestävällä!) niin, että elementti saadaan suoraan. Alakanavien pohjat tasataan ja nurkat pyöristetään n. 2 cm:n kerroksella Vetonit muurauslaastia. Tämän jälkeen elementit kootaan takkasydämeksi oheisen piirustuksen mukaisesti ja muurauksessa käytetään Vetonit- Tulenkestävää muurauslaastia. Laasti tarttuu vain puhtaaseen elementtipintaan, siksi tomu ja muu lika on poistettava elementeistä kostealla vaahtomuovi-sienellä ennen muurausta. Tulenkestävä muurauslaasti sekoitetaan pakkauksen ohjeen mukaan jäykähköksi massaksi. Muurauksessa käytetään n. 3 mm:n saumapaksuutta. Jäykällä massalla elementit on helpompi asentaa suoraan. Suoruus on tarkistettava kerroksittain vesivaa lla. Saumat tiivistetään ja puhdistetaan vielä kostealla sienellä. Elementtejä muuratessa on huomioitava että takan suuaukon muurausmitaksi muodostuu 420 *420 mm. Yläliittymäpellin asentaminen Yläliittymäpelti liitetään tulisijaan yläpalotilasta elementtikerroksista 14 ja 15 (vrt. kuva s.17). Yläliittymän liitosten tiiviys varmistetaan kiinnittämällä Saneerauslaastilla putkityyppisen yläliittymäpellin muurauspinnoille 10 mm:n kerros Tulisijalevyä. Tulisijalevy mahdollistaa lämpöliikkeet rakenteen vaurioitumatta. Savupellin asentaminen (yläliitosmalli) Savupelti liitetään välikannen päälle. Alempaan elementti 1 B :n tehdään poikkiura, josta savupellin varsi saadaan ulos. Savupelti on mahdollista asentaa n. 25 asteen kulmaan vaakasuunnassa lämpösydämen sivusta katsottuna. Tulisijalevyn ja levikepellin kiinnittäminen Kun takkasydän on valmiiksi koottu, asetetaan tulisijan laelle n.50 mm Tulisijalevyä, tai 50 mm paksu Palonsuojalevy PAL ja muurataan takan laki. Tämän jälkeen kiinnitetään takkasydämen ja lakimuurauksen pintaan kauttaaltaan Saneerauslaastilla 10 mm:n Tulisijalevy TUL. Tämä pitää kuurimuurauksen täysin irti sydämestä ja lakimuurauksesta ja antaa liikkumavaran tulisijan lämpöliikkeille. Mikäli Elementteihin tulee väärästä lämmitystavasta tai muusta syystä johtuen hiushalkeamia, estää Tulisijalevy palo- ja häkäkaasujen pääsyn elementin ja kuoren väliseen saumaan. Tulisijalevyä kiinnitettäessä Saneerauslaasti levitetään kauttaaltaan sydämen pintaan normaalilla laastikammalla ja Tulisijalevy kiinnitetään tuoreeseen ja tarttuvaan laastiin. Rakennustavasta riippuen suositellaan kohtiin joissa pintalämpötilat ovat korkeita, kuten takan takaseinän ja poskikanavien sivuseinämien kohdalla, käytettäväksi vähintään 20 mm:n villakerrosta pintalämpötilan tasaamiseksi. Näin on syytä toimia, jos esim. tulisijantakaseinä jää vapaaseen huonetilaan, tai jos takaseinänä on 85 mm:n muuraus. Levikepelti kiinnitetään takkasydän elementteihin tulpattomilla betoniruuveilla (vrt. kuva s.16). 7
