Näkövammaiset ja tilojen suunnittelu

Transkriptio

1 Näkövammaiset ja tilojen suunnittelu Värit, kontrastit, valaistus; näkövammaisten huomioinen suunnittelussa Arkkitehti SAFA, sis.ark, VTM, esteettömyysasiamies, Hanna-Leena Rissanen Näkövammaisten keskusliitto ry

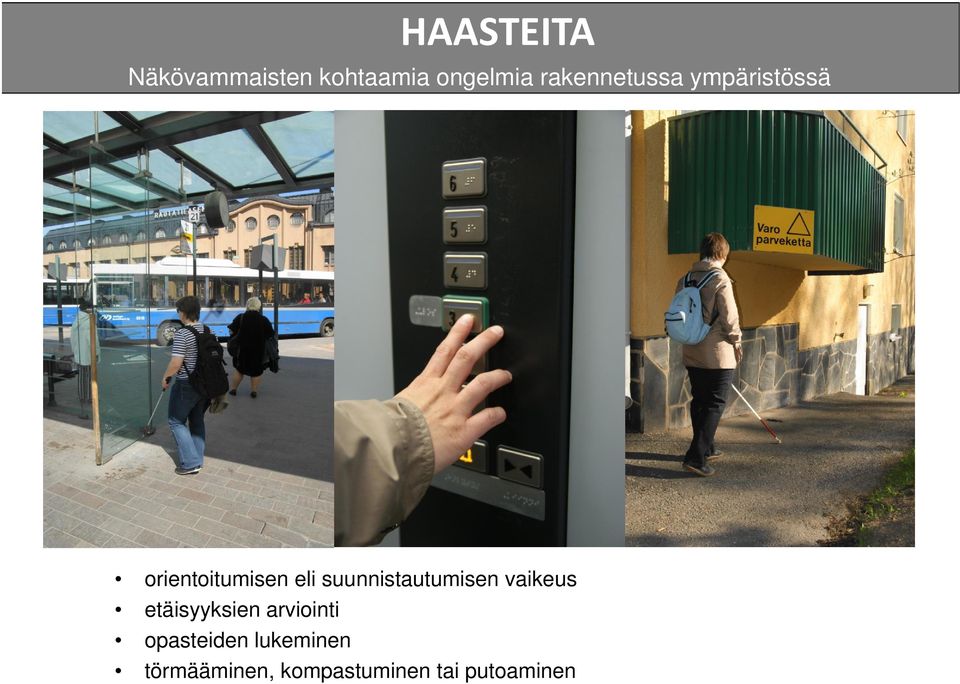

2 HAASTEITA Näkövammaisten kohtaamia ongelmia rakennetussa ympäristössä orientoitumisen eli suunnistautumisen vaikeus etäisyyksien arviointi opasteiden lukeminen törmääminen, kompastuminen tai putoaminen

3 HAASTEITA Näkövammaisten huomioiminen mukana suunnittelussa Näkövammaisten opastus mukana opasteiden suunnittelussa alusta alkaen. Suuressa kiinteistössä liikkumisessa lisää haasteita; pitkät välimatkat, tilojen hahmotettavuus. Akustiikka auttaa orientoitumaan. Yhteistyö suunnittelijoiden kesken. Kaisatalon porras Kaisatalon aula Palkitun Kaisatalon suunnittelussa oli esteettömyystyöryhmä Musiikkitalon aula

4 Terminaaliympäristöjen hahmotettavuus TURVALLISUUS - Ympäristön hyvä hahmotettavuus on suoraan yhteydessä turvallisuuteen Haasteena tuoda hyvät ratkaisut suunnittelijoiden tietoisuuteen ja minimoida toteutusvaiheessa tapahtuvat esteettömyyttä heikentävät muutokset Kalasataman metroaseman portaat Kamppi

5 Käytännöt vaikuttavat esteettömyyteen - Tilankäyttötavan muutokset voivat vaikuttaa esteettömyyteen Kongens Nytorv, Kööpenhamina HAASTEITA Kauppakeskus DIXI

6 KONTRASTIT JA VÄRIT Kontrasteilla luodaan tilaa, joka hahmottuu myös näkövammaiselle. Värien käyttö parantaa tilan hahmotettavuutta. Merkityksellistä on niiden suhde tumma vaalea asteikolla. Näkövammaiset hyötyvät suurista väripinnoista tilanhahmotuksen apuna. Väriä ei ole ilman valoa Pääsääntöisesti suurten pintojen (katto, seinät) tulisi olla vaaleita valon heijastumisen vuoksi pienten väripintojen (ovet, listoitus, kalusteet) tummempia. Lattian yleisväri on tummempi kuin seinien, jotta tila hahmottuu helpommin. Värien käyttö on suotavaa näkövammaisten kannalta sisustuksessa ja arkkitehtuurissa. Lasiarkkitehtuuri yhdistettynä yleiseen harmaaseen sävytykseen on haastava toimintaympäristö. Rohkeutta tulisi löytyä myös julkisissa kohteissa.

7 KONTRASTIT JA VÄRIT Tilojen arkkitehtuurissa mono-kromaattisuus haastaa näkövammaiset Kiiltävät pinnat vaikeuttavat tilojen hahmottamista White-line Kehyksettömät ikkunaseinät, lasiarkkitehtuuri Musiikkitalon aula Esimerkki Hyvinkään asuntomessuilta Seinäjoen kirjaston portaat Turun kaupungin kirjasto Poikittaiset lasilevyt

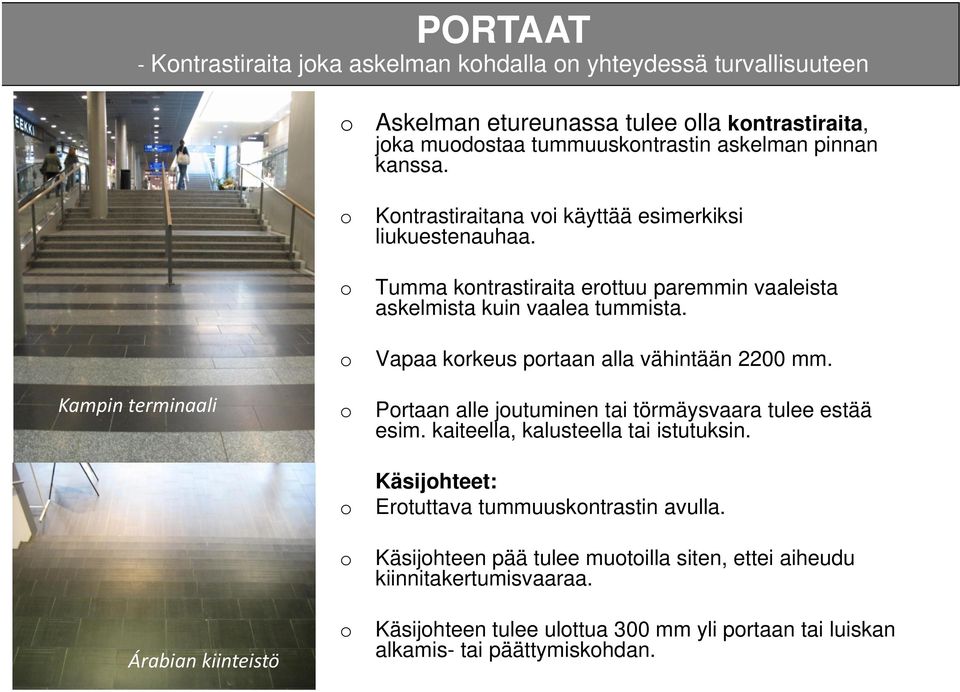

8 PORTAAT - Kontrastiraita joka askelman kohdalla on yhteydessä turvallisuuteen Kampin terminaali Árabian kiinteistö o o o o o o o o Askelman etureunassa tulee olla kontrastiraita, joka muodostaa tummuuskontrastin askelman pinnan kanssa. Kontrastiraitana voi käyttää esimerkiksi liukuestenauhaa. Tumma kontrastiraita erottuu paremmin vaaleista askelmista kuin vaalea tummista. Vapaa korkeus portaan alla vähintään 2200 mm. Portaan alle joutuminen tai törmäysvaara tulee estää esim. kaiteella, kalusteella tai istutuksin. Käsijohteet: Erotuttava tummuuskontrastin avulla. Käsijohteen pää tulee muotoilla siten, ettei aiheudu kiinnitakertumisvaaraa. Käsijohteen tulee ulottua 300 mm yli portaan tai luiskan alkamis- tai päättymiskohdan.

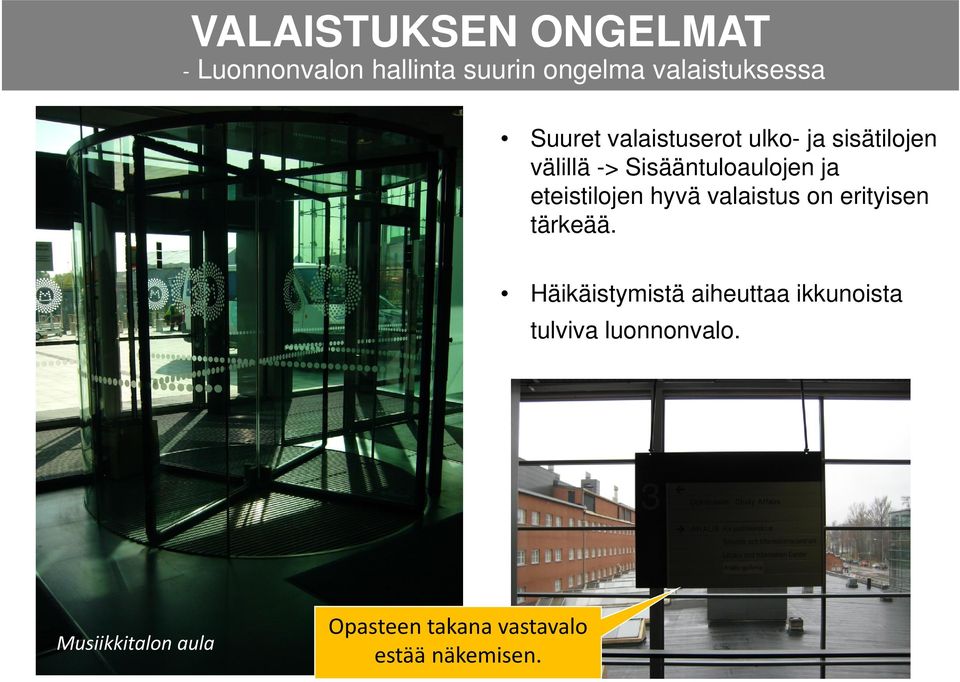

9 VALAISTUKSEN ONGELMAT - Luonnonvalon hallinta suurin ongelma valaistuksessa Suuret valaistuserot ulko- ja sisätilojen välillä -> Sisääntuloaulojen ja eteistilojen hyvä valaistus on erityisen tärkeää. Häikäistymistä aiheuttaa ikkunoista tulviva luonnonvalo. Kampin terminaali Musiikkitalon aula Opasteen takana vastavalo estää näkemisen.

10 VALAISTUKSEN ONGELMAT - Vaikeasti valaistavissa olevat tilat Valaistusvoimakkuuksien suuri vaihtelu huonetiloissa ja niiden välillä Valaistuksen aiheuttamat kiiltokuvastumat Lasiseinästä valo menee ulos ja heijastuvaa valoa ei saada HAASTEITA Musiikkitalon konserttisalin seinän hejjastukset Väärin suunnatut valot

11 VALAISTUKSEN ONGELMAT - Valo, värit ja kontrastit Epäsuoran ja suoran valon yhdistäminen Esimerkki Hyvinkään asuntomessuilta Luonnonvalon hallittu hyödyntäminen: huomioidaan jo suunnittelun alkuvaiheessa THL:n työtilojen valaistus Tilojen välillä tasainen yleisvalo, jossa kohdevalolla poimitaan esiin yksityiskohdat Valaistus on haasteellista saada tasaiseksi korkeissa tiloissa. Valo, värit ja kontrastit liittyvät aina yhteen näkemisessä

12 VALAISTUKSEN RATKAISUT - Suoran ja epäsuoran valon yhdistelmä Suora yleisvalaistus: Valolla on suunta Kolmiulotteiset muodot erottuvat paremmin Helpompi toteuttaa jälkikäteen Vaatii tasaisesti valoa jakavat valaisimet Vaatii valaisinten hyvän häikäisysuojauksen Epäsuora yleisvalaistus: Vaatii vaaleat heijastuspinnat Vaatii selvät erot seinien, katon ja lattian sävyissä Voidaan lisätä varjonmuodostusta suoralla valolla 1/3 epäsuoraa + 2/3 suoraa valoa = paras!

13 Led-valojen hyviä puolia: VALAISTUKSEN RATKAISUT - Led tuo uusia mahdollisuuksia valaistukseen Pitkä polttoikä Vähäinen lämmöntuotto Energiaystävällisyys Heikkovirtalaitteina eivät aina vaadi asennukseen sähkömiestä Kevyt ja yksinkertainen rakenne Ledeillä valoa Helppo sijoitettavuus lähelle kohdetta Helppo langaton tehonsäätö Mahdollisuus valon värin säätöön Hyvä syttyvyys ja kesto kylmässä Paljon kosteuden ja jopa vedenkestäviä vaihtoehtoja Eivät tuota uv-säteilyä Led-nauhoilla voi kätevästi merkitä kulkureittejä

14 VALAISTUKSEN RATKAISUT VALAISTUS - Valoa paikkoihin, joihin ennen ei saatu valaisinta! Ledien suomien mahdollisuuksien hillitty käyttö Vältetään häikäistymistä Vältetään kiiltokuvastumia pinnoista Käytetään esim vaaleita seinäpintoja heijastamaan valoa tilaan Esimerkki Hyvinkään asuntomessuilta Musiikkitalon pääporras Led-valaisimien sijoituksessa huomioitava heijastumat Esimerkki Hyvinkään asuntomessuilta

15 ÄÄNIOPASTEET - Näkövammaisilla liikkuminen ja suunnistautuminen perustuu ensisijaisesti kuuloon ja tuntoaistiin Ääniopaste Voi helpottaa esim. rakennuksen pääovelle asennettavan äänimajakan avulla. Ääntä kohti voi mennä tai siitä voi etääntyä eli sitä voi käyttää kuultavana maamerkkinä. Myös toimintaäänet opastavat kuten metroaseman liukuportaat. Äänten tunnistamista häiritsee liian suuri tai vaimea kaiku, melu tai talvella lumi vaimentaa äänet ulkona. Ääniopasteen tulisi olla ärsyttämätön esim. nakuttava, ei jatkuvasti piippaava ääni. voi varustaa liiketunnistimella, jolloin se aktivoituu vain tarpeen tullen. Äänillä on suuria eroja siinä, miten ne auttavat suunnistamaan. Tietokoneella käsitellyillä opasteäänillä ovat hyvä kuuluvuus ja suunnistautumiseen sopiva äänen rakenne.

16 Jos esteetön reitti poikkeaa pääreitistä... ÄÄNIOPASTEET - Merkityksen tulee olla tunnistettavissa - Äänimajakoiden sijoituskäytäntöä tulee yhtenäistää Ääniopasteita käytetään: Kalasataman metroaseman hississä on hyvät ääniopasteet Risteyksissä (kulje, seis) Hisseissä (äänimajakkana, hissi tilattu, ovet avautuvat) Sisäänkäyntien luona Ovien avautumisen ja sulkeutumisen yhteydessä Erilaisissa laitteissa toiminnon onnistumisen tai epäonnistumisen yhteydessä.

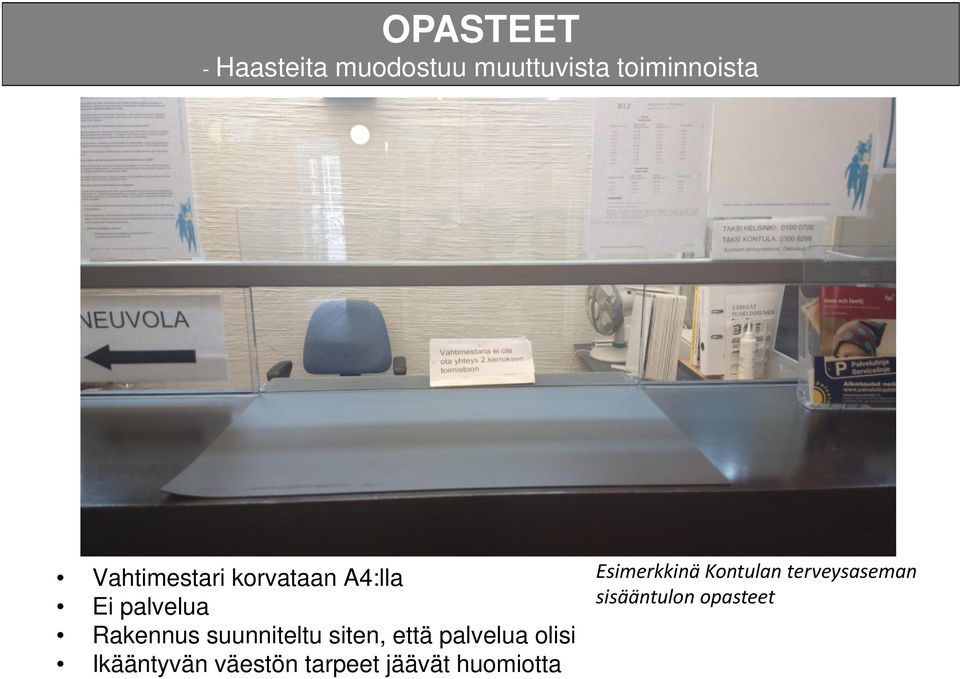

17 HAASTEITA OPASTEET - Haasteita muodostuu muuttuvista toiminnoista PORTAAT Vahtimestari korvataan A4:lla Ei palvelua Rakennus suunniteltu siten, että palvelua olisi Ikääntyvän väestön tarpeet jäävät huomiotta Esimerkkinä Kontulan terveysaseman sisääntulon opasteet

18 OPASTEET - Haasteita muodostuu puutteellisesta opastuksesta PORTAAT Opasteet tehdään tulosteina Kiinnitetään lasipintaan Ei yhtenäisyyttä Vaikeita havaita Muodostavat sekavan kokonaisuuden Esimerkkinä Kontulan terveysaseman sisääntulon opasteet

19 OPASTEET - Haasteita Opasteiden värityksen tulee olla yhtenäinen ja erottua tilan muusta värityksestä. Parhaiten erottuvat tummat kuviot vaalealla pohjalla. Tärkeintä on taustan ja kirjaimen / symbolin välinen kontrasti, mahdollisimman hyvä. Näkövammaisille värillä ei väliä, vain kontrastilla tumma-vaaleaasteikolla. Esimerkkinä I liiton toimitalon kerrosopasteet Näin suuri kerrosnumero ei enää palvele tarkoitustaan

20 OPASTEET - Haasteita Itäkeskuksen metroasema Harjattu teräs toimii vain harvoin valaistuksen kanssa moitteettomasti.. Opasteen edessä ei saa olla esteitä ja pinnan tulee olla tasainen TAIKin opasteet kiiltävät Osassa opasteissa tarvitaan matala sijoitus, jolloin näkövammainen pääsee tarkastelemaan niitä esteettä läheltä. Opasteen pinnan tulee olla himmeä ja häikäisemätön.

21 OPASTUS HISSEISSÄ Hissin löytäminen : Usein puutteellinen opastus hissille näkövammaiselle äänimerkki kertoo hissin sijainnista Kerrosnumero ilmoitettavaa ulkopuolella kohonumerona. Mihin hissillä pääsee: Kerrottava hissin ulkopuolella kutsupainikkeiden yläpuolella. Tieto tekstillä näkeville sekä pistekirjoituksella

22 OPASTUS HISSEISSÄ - Hissin käyttö voi olla näkövammaiselle ylivoimaista Hälytyspainike ei erotu Äänimerkki kertoo hissin saapumisesta kerrokseen. Kerrospainikkeet loogisessa järjestyksessä. Kerrospainikkeet helposti tunnistettavissa myös tuntoaistin avulla Hälytyspainikkeen tulee erottua selkeästi kerrospainikkeista Ääneen perustuva kerrosilmoitusjärjestelmä julkisissa rakennuksissa Ei kontrastia, liian pieni kirjasin Kampin terminaali Kosketusnäytöt Ovat yleistymässä korkeissa rakennuksissa

23 TUNNUSTELTAVAT OPASTEET - Uudet tuotantotekniikat mahdollistavat paremmat toteutukset Kohokartat ulkotiloissa Sisältää tärkeimmän informaation ympäristöstä Sijoitetaan sisäänkäynnin luo Kartta aina tarkastelusuunnassa Kartassa kohosymbolit, - merkinnät ja pistekirjoitus, mukana myös teksti näkeville Useimmat sisäkäyttöön tarkoitetut materiaalit ja valmistusmenetelmät eivät sovellu ulos. Karttoja käytetään laskualustana ja rikkoontuvat, siksi pystyasennus esim 15 asteen kulmaan. Pulpettiasennuksessa kohokartta likaantuu Pasilan autojuna asema Itäkeskuksen Diacorin kartta kertoo potilastilat Louhisaaren kartanon pienoismalli

24 TUNNUSTELTAVAT OPASTEET - Kohokarttojen muoto raideliikenteessä on määrittynyt EU direktivin myötä Vuoronumeron sijaan pyydetään apua avustajapainikkeesta. Tikkurilan aseman kohokartta on 15 asteen kulmassa. Kohokartalle ohjaa opastava lattialista. Pasilan autojuna asema Tikkurilan Louhisaaren asema kartanon pienoismalli

25 TUNNUSTELTAVAT OPASTEET - Uusi RT-kortti tuo mukaan myös pisteopasteet Uusi kiinteistön opasteet RT-kortti sisältää paljon tietoa näkövammaisten opastuksesta Pisteopaste sijoitetaan käsijohteen takapintaan Hyvät kontrastit tekstin / kuvion ja taustan välillä Opasteet helposti havaittavissa yhtenäisen värityksen perusteella Pistemerkinnät sijoitetaan kyltin alareunaan.

26 TUNNUSTELTAVAT OPASTEET - Myös koho-opasteet suunnittelijan mukaan Huoneopaste sijoitetaan seinälle oven avautumispuolelle silmän korkeudelle Diacor, Itäkeskus; koho-opaste Musiikkitalossa kaikki opasteet myös pistekirjoituksella ja tekstiopasteet kohokirjaimin. Musiikkitalon koho-opaste Tekstit ja piktogrammit ovat koholla 1 mm Myös symboli on tunnusteltavissa Helsinki kaikille projektin esteettömät symbolit testattu näkövammaisilla (ks. etusivu) Kohokirjaimen oikea koko on 15 -> 25 mm (isot opasteet 40 mm).

27 TUNNUSTELTAVAT OPASTEET - EU:n raidedirektiivi ja uudet ohjeet tuovat uusia pisteopasteita Tikkurilan asemalla WC:n käyttöohje on pisteillä Kampin terminaali Hälytyksen teko ohje on pisteillä ja Musiikkitalo pohjapiirros koholla Tikkurilan asema Ensi kertaa näkövammaiset huomioidaan esteettömien WC:den suunnittelussa; opasteiden tulee olla luettavissa myös tuntoaistilla. Kampin bussiterminaaleissa laiturinumero on käsin tunnusteltavissa. Myös poistumistiekartta on tehty koholla esim Iiriksen majoitustiloihin.

28 OPASTAVAT PINTAMATERIAALIT - Terveydenhuollon kohteissa näkövammaiset asiakkaat tulee huomioida Sisäänkäynnin luona opaskartta yleisötiloista Ilmoittautumiselta opastava lista odotusalueelle. Huoneen numero aina koholla Kohotekstiä pysyvissä toiminnoissa kylteissä Sairaalaympäristössä käytettävät värikoodiraidat lattiassa eivät palvele heikkonäköisiä, joilla silmän värienerottelukyky on voimakkaasti huonontunut. Opastus vuoronumeroautomaatille, jossa pistemerkinnät Sellonkirjaston opasteissa on heijastava lasipinta Diacor, Itäkeskus

29 OPASTAVAT PINTAMATERIAALIT - Väri- ja materiaalikontrasteilla johdatetaan kaikkia käyttäjiä Tilojen ollessa selkeitä ja helposti hahmotettavia selviydytään vähemmillä opasteilla ja opastavilla materiaaleilla. Opastemateriaali valitaan arkkitehtuurin mukaan Tunnusteltavat lattiaopasteet vain pääreiteillä Musiikkitalon lattiaopaste on arkkitehdin valinta Musiikkitalo Lattiaopasteet jälkiasennettavaa listaa ja varoitusalueiden nastoja. Musiikkitalon parven porras Musiikkitalon parven tunnusteltava Sibeliusakatemian portaikko lattiaopaste

30 OPASTAVAT PINTAMATERIAALIT - Uusia opastavia pintamateriaaleja kehitetään jatkuvasti Jälkiheijastavat huomiomerkinnät hohtavat pimeässä Poistumistieportaaseen saadaan jälkiheijastavat merkinnät Kehäradan Aviapoliksen asemalla järjestettiin testitilanne GlowWayn jälkiheijastavista lattiaopasteista täysin pimennetyllä tunneliasemalla. Kehäradalla ja länsimetrossa valittu opastamaan näkövammaisia
