RIILAHDEN TOIMINTAKESKUS Esteettömyystarkastelu

Transkriptio

1 ARKKITEHTITOIMISTO L&M S i e v ä n e n Oy RIILAHDEN TOIMINTAKESKUS Esteettömyystarkastelu TALO A (alatalo) Sisäänkäynti Sisäänkäynti rakennukseen on esteellinen: - Piha-alueelta sisäänkäyntikatoksen alueelle on vaarallinen yhden askeleen tasoero korkeus 220 m. - Ulko-oven kynnys on ulkopuolelta 35 mm ja sisäpuolelta 10 mm. Tilanne korjataan peruskorjauksessa kynnyksettömäksi luiskaamalla pääsisäänkäyntialue ja varustamalla uusi ovi esteettömin 0-kynnyksin. Sisäänkäynnin käyntiovi on liian kapea pyörätuolikäyttöön: - käyntioven vapaa kulkuaukko on 800 mm. Ulko-ovet uusitaan siten, että käyntioven vapaa leveys on vähintään 900 mm. Tuulikaappi Käynti tuulikaapista sisätiloihin on esteellinen: - Tuulikaapin oven kynnys on tuulikaapin puolelta 10 mm ja käytävän puolelta 5 mm. Korjataan peruskorjauksessa tuulikaapin puolelta korottamalla lattiaa 10 mm tai korkeammalla tuulikaappimatolla. Tuulikaapin käyntiovi on liian kapea pyörätuolikäyttöön: - käyntioven vapaa kulkuaukko on 770 mm. Ovet uusitaan siten, että käyntioven vapaa leveys on vähintään 900 mm. Käytävätilat Huonetilojen ovet Käytävätiloissa vaaran muodostaa rakennuksessa pääsääntöisesti käytävän puolelle avautuvat ovet. Pariovissa käyntiovet ovat liian kapeita pyörätuolikäyttöön: - ovien vapaa leveys pääosin mm. Ovet uusitaan huoneisiin päin avautuviksi levikkeellisiksi oviksi, joissa vapaa kulkuaukko on vähintään 900 mm ja kokonaisleveys vanhan oviaukon mukainen 18M. Lisäksi pääosa muista ovista on liian kapeita pyörätuolikäyttöön: - ovien vapaa leveys pääosin mm. - ovet ovat kuitenkin pääosin kynnyksettömiä. Ovet uusitaan huoneisiin päin avautuviksi oviksi, joissa vapaa kulkuaukko on vähintään 850 mm. Lisäksi oven sijoituksessa huomioidaan, että painike- ja lukkosivulla on aina 400 mm vapaata tilaa oven vieressä molemmin puolin ovea pyörätuolikäytön mahdollistamiseksi. Oviin asennetaan äänieristävyysvaatimusten mukaiset alas laskeutuvat tiivistekynnykset tai magneettikynnykset.

2 Wc-tilat Pukuhuoneiden Wc- suihkutilat 204 ja 205 (toistensa peilikuvat) - vapaa kulkuaukko mm. Ovien avautumispuoli on liian lähellä allasta - tarvittava vapaa tila vähint. 400 mm. Wc-istuin on lähellä sivuseinää, jossa patteri vielä vaikeuttaa istuimen käyttöä. Allastaso ja käsisuihku ovat liian kaukana wc-istuimesta. Ovet uusitaan leveämpinä ovina siten, että avautumissivulle jää molemmin puolin ovea vapaata tilaa vähintään 400 mm. Oviin sisäpuolelle vaakavetimet h= 800 mm lattiasta. Tilojen varustus uusitaan toimiviksi LE-wc -tiloiksi seinäkiinnitteisin tukikaitein ja varustein. Allastaso myös tukikaiteella ja sijoitus siten, että wc-istuimelta ulottuu hanaan ja käsisuihkuun. Suihkutiloista puuttuvat kunnolliset tukevat tukikaiteet eri tilanteisiin. Suihkupidikkeenä on tavallinen suihkutanko, josta ei voi ottaa tukea. Tukikaiteet sijoitetaan suunnitelmallisesti tarvittaviin paikkoihin ja suihkutanko korvataan mallilla, joka toimii myös tukikaiteena. Wc-tilat 206 ja 208 (toistensa peilikuvat) - vapaa kulkuaukko mm. Ovien avautumispuoli on liian lähellä allasta - tarvittava vapaa tila vähint. 400 mm. Wc-istuimen viereen ei mahdu kunnolla pyörätuolilla, esteen muodostavat sijoitusten lisäksi lattiakiinnitteisten tukikaiteiden viemä tila. Lattiakaivot ovat hankalasti wc-istuimen edessä ja wc-istuimen vesiliittymä tulee lattiasta. Allastaso ja käsisuihku ovat liian kaukana wc-istuimesta toisessa wc:ssä. Toisessa wc:ssä tilaan on sijoitettu pyykinpesukone. Ovet uusitaan leveämpinä ovina siten, että avautumissivulle jää molemmin puolin ovea vapaata tilaa vähintään 400 mm. Oviin sisäpuolelle vaakavetimet h= 800 mm lattiasta. Tilojen varustus uusitaan toimiviksi LE-wc -tiloiksi seinäkiinnitteisin tukikaitein ja varustein, allastaso myös tukikaiteella ja sijoitus siten, että wc-istuimelta ulottuu hanaan ja käsisuihkuun. Jos pyykinpesukone halutaan säilyttää tilassa 208, tilaa ei saada toimimaan LE-wc:nä. Wc-tila 210 ja suihku 211 Oletuksena, että ovat tavanomaisia tiloja, ei LE- käyttöä.

3 TALO B (ylätalo) Sisäänkäynnit Sisäänkäynnit rakennukseen ovat esteellisiä: - Ulko-oven kynnykset ovat yli 20 mm, vaihteluväli mm. Tilanne korjataan peruskojauksessa kynnyksettömiksi maaston nostolla ja esteettömin 0-kynnyksin. Sisäänkäyntien käyntiovet ovat liian kapeita pyörätuolikäyttöön: - käyntioven vapaa kulkuaukko on mm. Ulko-ovet uusitaan siten, että käyntioven vapaa leveys on vähintään 900 mm. Tuulikaappi Käynti tuulikaapista sisätiloihin on esteellinen: - Tuulikaapin ovien kynnykset ovat osin esteellisiä, vaihteluväli 5-25 mm. Korjataan peruskorjauksessa esteettömiksi 0-kynnyksin. Kahden tuulikaapin (pariovelliset) käyntiovet ovat liian kapeita pyörätuolikäyttöön: - käyntioven vapaa kulkuaukko on 770 mm. Ovet uusitaan siten, että käyntioven vapaa leveys on vähintään 900 mm. Käytävätilat Käytävää jakavien pariovien käyntiovet ovat hiukan liian kapeita pyörätuolikäyttöön: - käyntioven vapaa leveys 840 mm. - palo-ovessa on myös tarpeeton 10 mm kynnys. Ovet uusitaan siten, että vapaa kulkuaukko on 900 mm ja tehdään 0-kynnyksin. Palo-oven kynnyksenä esim. lattiapinnan tasoon upotettu rst-lista, jossa on liukuestenauhat. Huoneiden ovet Käytävätiloissa merkittävän vaaran muodostaa rakennuksessa pääsääntöisesti käytävän puolelle avautuvat ovet. Lisäksi pääosa ovista on liian kapeita pyörätuolikäyttöön: - ovien vapaa leveys pääosin mm. - ovet ovat kuitenkin pääosin kynnyksettömiä. Ovet uusitaan huoneisiin päin avautuviksi levikkeellisiksi oviksi, joissa vapaa kulkuaukko on vähintään 850 mm ja kokonaisleveys tilanteen mukaan M. Levikkeellisillä ovilla varmistetaan tilojen monikäyttöisyys ja muuntojoustavuus eri tilanteisiin. Oviin asennetaan äänieristävyysvaatimusten mukaiset alas laskeutuvat tiivistekynnykset tai magneettikynnykset. Käytävien käsijohteet hahmottuvat huonosti kaiteiksi ja niistä on vaikea ottaa kiinni. Käsijohteet uusitaan selkeästi hahmottuvin ja helposti kiinnipidettävillä kaiteilla, halkaisija mm.

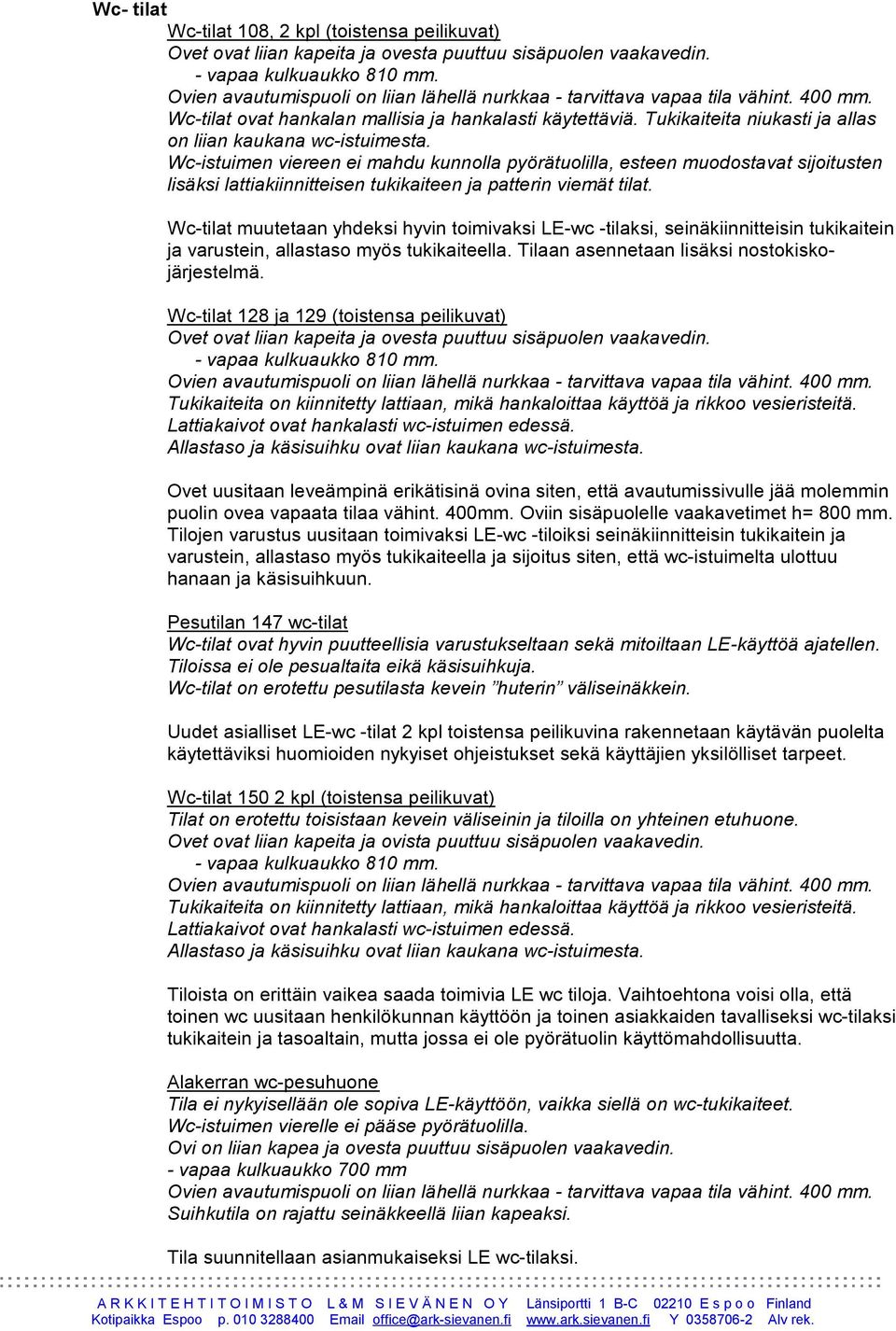

4 Wc- tilat Wc-tilat 108, 2 kpl (toistensa peilikuvat) - vapaa kulkuaukko 810 mm. Wc-tilat ovat hankalan mallisia ja hankalasti käytettäviä. Tukikaiteita niukasti ja allas on liian kaukana wc-istuimesta. Wc-istuimen viereen ei mahdu kunnolla pyörätuolilla, esteen muodostavat sijoitusten lisäksi lattiakiinnitteisen tukikaiteen ja patterin viemät tilat. Wc-tilat muutetaan yhdeksi hyvin toimivaksi LE-wc -tilaksi, seinäkiinnitteisin tukikaitein ja varustein, allastaso myös tukikaiteella. Tilaan asennetaan lisäksi nostokiskojärjestelmä. Wc-tilat 128 ja 129 (toistensa peilikuvat) - vapaa kulkuaukko 810 mm. Lattiakaivot ovat hankalasti wc-istuimen edessä. Allastaso ja käsisuihku ovat liian kaukana wc-istuimesta. Ovet uusitaan leveämpinä erikätisinä ovina siten, että avautumissivulle jää molemmin puolin ovea vapaata tilaa vähint. 400mm. Oviin sisäpuolelle vaakavetimet h= 800 mm. Tilojen varustus uusitaan toimivaksi LE-wc -tiloiksi seinäkiinnitteisin tukikaitein ja varustein, allastaso myös tukikaiteella ja sijoitus siten, että wc-istuimelta ulottuu hanaan ja käsisuihkuun. Pesutilan 147 wc-tilat Wc-tilat ovat hyvin puutteellisia varustukseltaan sekä mitoiltaan LE-käyttöä ajatellen. Tiloissa ei ole pesualtaita eikä käsisuihkuja. Wc-tilat on erotettu pesutilasta kevein huterin väliseinäkkein. Uudet asialliset LE-wc -tilat 2 kpl toistensa peilikuvina rakennetaan käytävän puolelta käytettäviksi huomioiden nykyiset ohjeistukset sekä käyttäjien yksilölliset tarpeet. Wc-tilat kpl (toistensa peilikuvat) Tilat on erotettu toisistaan kevein väliseinin ja tiloilla on yhteinen etuhuone. Ovet ovat liian kapeita ja ovista puuttuu sisäpuolen vaakavedin. - vapaa kulkuaukko 810 mm. Lattiakaivot ovat hankalasti wc-istuimen edessä. Allastaso ja käsisuihku ovat liian kaukana wc-istuimesta. Tiloista on erittäin vaikea saada toimivia LE wc tiloja. Vaihtoehtona voisi olla, että toinen wc uusitaan henkilökunnan käyttöön ja toinen asiakkaiden tavalliseksi wc-tilaksi tukikaitein ja tasoaltain, mutta jossa ei ole pyörätuolin käyttömahdollisuutta. Alakerran wc-pesuhuone Tila ei nykyisellään ole sopiva LE-käyttöön, vaikka siellä on wc-tukikaiteet. Wc-istuimen vierelle ei pääse pyörätuolilla. Ovi on liian kapea ja ovesta puuttuu sisäpuolen vaakavedin. - vapaa kulkuaukko 700 mm Suihkutila on rajattu seinäkkeellä liian kapeaksi. Tila suunnitellaan asianmukaiseksi LE wc-tilaksi.

5 Suihkutilat Suihkutiloista puuttuvat kunnolliset tukevat tukikaiteet eri tilanteisiin. Suihkupidikkeenä on tavallinen suihkutanko, josta ei voi ottaa tukea. Tukikaiteet sijoitetaan suunnitelmallisesti tarvittaviin paikkoihin ja suihkutanko korvataan mallilla, joka toimii myös tukikaiteena. Tilat vaativat suunnitteluvaiheessa huolellista toiminallista uudelleentarkastelua. Toiminnallisesti tiloihin tarvitaan koko tilan kattavat nostinjärjestelmät. Keittiöt Keittiöissä astianpesukoneet ja jääkaapit ovat osin ergonomisesti huonolla korkeudella lattiatasolla. Laitteet siirretään peruskorjauksessa ergonomisesti oikealle korkeudelle. Takkatila Varapoistumistien oven kynnys on esteellinen: - kynnyskorkeus sisäpuolella 25 mm Takan edustan 30 mm tiilikoroke muodostaa kompastumisvaaran. Kellariin johtava porras Porras on kapea ja jyrkkänousuinen: - leveys 1000 mm - nousu 190 mm ja etenemä n. 270 mm. Portaaseen johtavan ulko-oven vapaa kulkuaukko on 870 mm ja sisäpuolen kynnys 30 mm, ulkopuolella n. 60 mm. Ulko-ovelta ei pääse esteettömästi kellariin johtuen sisäportaista. Väestönsuoja Väestönsuojaan on korkea kynnys mm. Vapaa kulkuleveys 700 mm. Pukuhuoneen 002 puolelle on voimakkaat kallistukset lattiakaivon lähellä. - aiheuttaa selvän kaatumisvaaran. Kallistus korjataan loivemmaksi.

6 Muuta huomioitavaa Hahmotus, värit ja kontrastit Nykytilanne vaikuttaa siltä, että hahmotukseen ei ole kiinnitetty erityistä huomiota. Ainoastaan lattia on tummempi kuin seinät ja ovet erottuvat seinäpinnoista. Jalka- ja ovilistat ovat seinän värisiä. Kiintokalusteissa ja osittain myös irtokalusteissa hahmottaminen on vaikeaa. Kalusteiden ovien reunat tai vetimet eivät erotu riittävästi. Irtokalusteet ovat osittain lähellä lattian kellertävää väriä, jolloin niidenkin hahmotus heikkennee. Samoin esim. saniteettikalusteet ja varusteet mm. tukikaiteet erottuvat huonosti taustastaan (valkoisia varusteita valkoisilla seinillä). Suunnittelussa tulee kiinnittää erityistä huomiota väreihin, kontrasteihin ja hahmotukseen kaiken suunnittelun osalta. Lattioiden on syytä olla vähintään 20% tummempia kuin seinäpintojen. Tummalla jalkalistalla lattian ja seinän rajapinta erotetaan selkeästi. Ovet tulee erottaa selkeästi seinäpinnoista. Kalusteovien reunat, hyllyjen reunat ja vetimet on tärkeää erottaa muusta kalustevärityksestä jne. Selkeä väritys on erityisesti heikkonäköisille tärkeää hahmotuksen kannalta. Valaistus Valaistus perustuu pääosin suoraan alaspäin suuntautuvaan valaistukseen, joka luo varjoja kasvoihin, mikä taas heikentää osittain henkilön tunnistamista. Lisäksi korkeissa tiloissa alaspäin suuntautuva valo jättää korkeat ylätilat varjoon. Suunnitteluvaiheessa on hyvä kiinnittää huomiota epäsuoran valaistuksen lisäämisen ja erilaisten tunnelmatilojen luomiseen valaistuksen avulla eri valaistuvaihtoehdot samassa tilassa ja himmentäminen. Keittiökalusteiden yhteydessä tulee varmistaa, ettei niiden valaistus häikäise tilassa muutoin oleskelevia. Vastavaloa tulee välttää kaikin tavoin. Esim. hissin valinnassa on huomioitava, ettei kerrospainikkeet ole häikäisevässä vastavalopaneelissa ja että valo tulee muutoinkin epäsuorasti tai ylhäältä. Akustiikka Akustisesti tilat tuntuvat melko miellyttäviltä eikä kovaa kaikumista juurikaan ilmennyt. Jatkossakin akustiikkaan tulee kiinnittää erityistä huomiota, jotta melutaso ei lisäänny käyttäjämäärän lisääntyessä.
