1 CEL-SP5VA261 HD-videokamera Käyttöopas Y

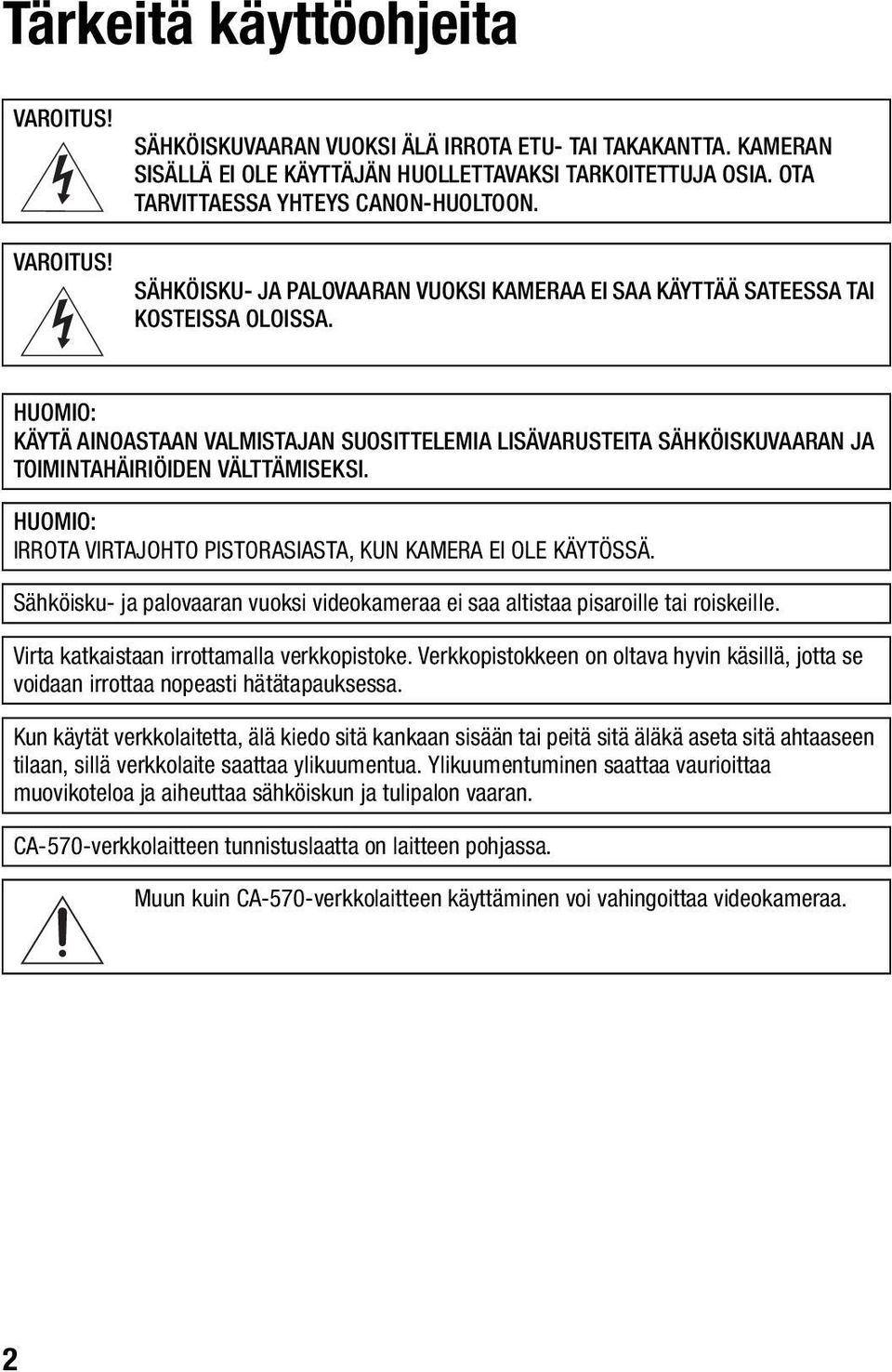

2 Johdanto Tärkeitä käyttöohjeita VAROITUS! VAROITUS! SÄHKÖISKUVAARAN VUOKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. SÄHKÖISKU- JA PALOVAARAN VUOKSI KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI KOSTEISSA OLOISSA. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Sähköisku- ja palovaaran vuoksi videokameraa ei saa altistaa pisaroille tai roiskeille. Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa. Kun käytät verkkolaitetta, älä kiedo sitä kankaan sisään tai peitä sitä äläkä aseta sitä ahtaaseen tilaan, sillä verkkolaite saattaa ylikuumentua. Ylikuumentuminen saattaa vaurioittaa muovikoteloa ja aiheuttaa sähköiskun ja tulipalon vaaran. CA-570-verkkolaitteen tunnistuslaatta on laitteen pohjassa. Muun kuin CA-570-verkkolaitteen käyttäminen voi vahingoittaa videokameraa. 2

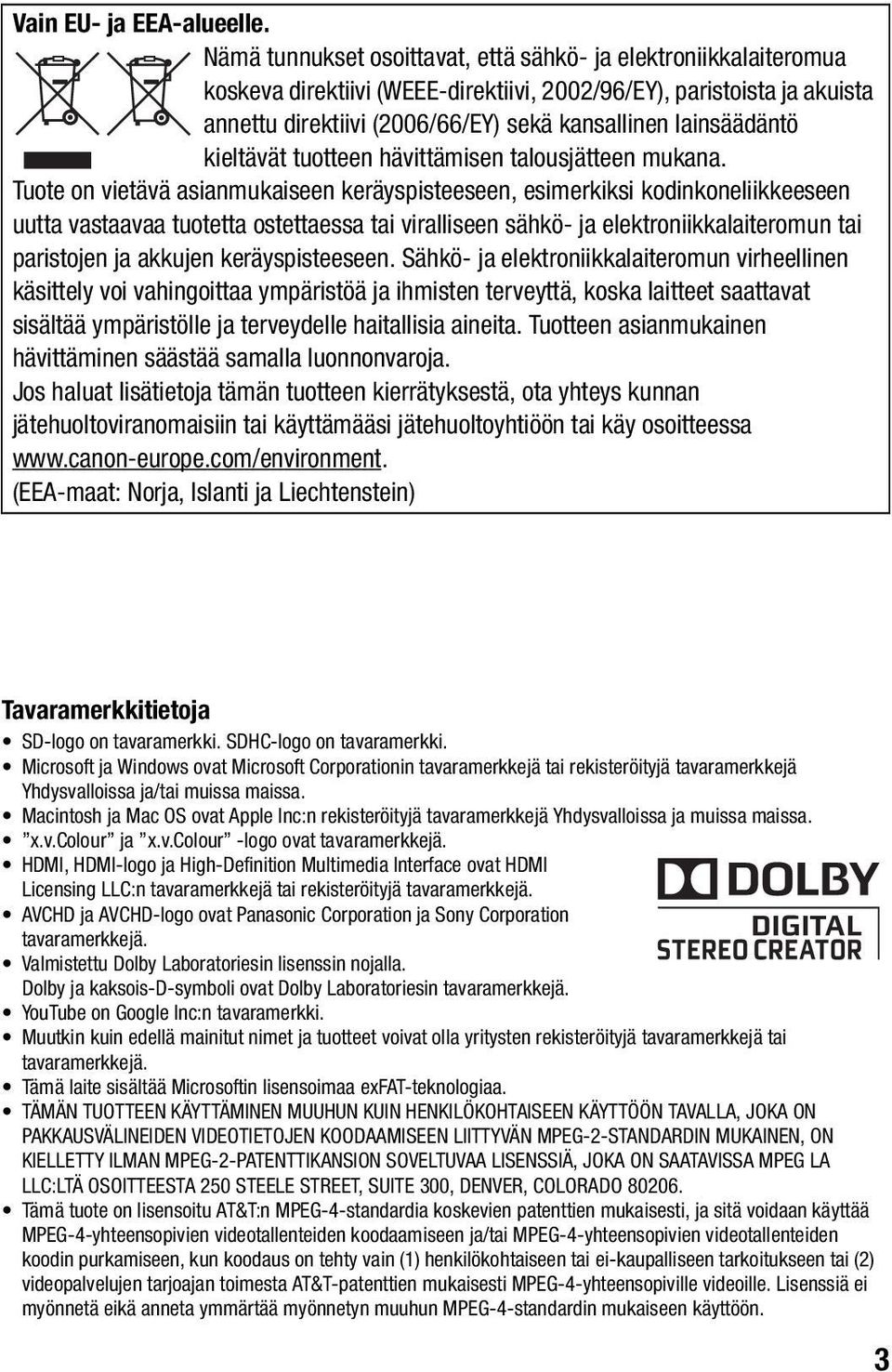

3 Vain EU- ja EEA-alueelle. Nämä tunnukset osoittavat, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEE-direktiivi, 2002/96/EY), paristoista ja akuista annettu direktiivi (2006/66/EY) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi kodinkoneliikkeeseen uutta vastaavaa tuotetta ostettaessa tai viralliseen sähkö- ja elektroniikkalaiteromun tai paristojen ja akkujen keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Tuotteen asianmukainen hävittäminen säästää samalla luonnonvaroja. Jos haluat lisätietoja tämän tuotteen kierrätyksestä, ota yhteys kunnan jätehuoltoviranomaisiin tai käyttämääsi jätehuoltoyhtiöön tai käy osoitteessa (EEA-maat: Norja, Islanti ja Liechtenstein) Tavaramerkkitietoja SD-logo on tavaramerkki. SDHC-logo on tavaramerkki. Microsoft ja Windows ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Macintosh ja Mac OS ovat Apple Inc:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. x.v.colour ja x.v.colour -logo ovat tavaramerkkejä. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. AVCHD ja AVCHD-logo ovat Panasonic Corporation ja Sony Corporation tavaramerkkejä. Valmistettu Dolby Laboratoriesin lisenssin nojalla. Dolby ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. YouTube on Google Inc:n tavaramerkki. Muutkin kuin edellä mainitut nimet ja tuotteet voivat olla yritysten rekisteröityjä tavaramerkkejä tai tavaramerkkejä. Tämä laite sisältää Microsoftin lisensoimaa exfat-teknologiaa. TÄMÄN TUOTTEEN KÄYTTÄMINEN MUUHUN KUIN HENKILÖKOHTAISEEN KÄYTTÖÖN TAVALLA, JOKA ON PAKKAUSVÄLINEIDEN VIDEOTIETOJEN KOODAAMISEEN LIITTYVÄN MPEG-2-STANDARDIN MUKAINEN, ON KIELLETTY ILMAN MPEG-2-PATENTTIKANSION SOVELTUVAA LISENSSIÄ, JOKA ON SAATAVISSA MPEG LA LLC:LTÄ OSOITTEESTA 250 STEELE STREET, SUITE 300, DENVER, COLORADO Tämä tuote on lisensoitu AT&T:n MPEG-4-standardia koskevien patenttien mukaisesti, ja sitä voidaan käyttää MPEG-4-yhteensopivien videotallenteiden koodaamiseen ja/tai MPEG-4-yhteensopivien videotallenteiden koodin purkamiseen, kun koodaus on tehty vain (1) henkilökohtaiseen tai ei-kaupalliseen tarkoitukseen tai (2) videopalvelujen tarjoajan toimesta AT&T-patenttien mukaisesti MPEG-4-yhteensopiville videoille. Lisenssiä ei myönnetä eikä anneta ymmärtää myönnetyn muuhun MPEG-4-standardin mukaiseen käyttöön. 3

4 Kiinnostavia ominaisuuksia ja uusia toimintoja 1 Teräväpiirtovideo viivaa Videokamerassasi on täyden teräväpiirron Full HD CMOS -kuvakenno, joka tallentaa video-otokset x pikselin tarkkuudella 2. Videot tallentuvat muistiin teräväpiirtoisina AVCHD-määritysten mukaisesti 3. Uudella HD-videokamerallasi elämäsi erityisten hetkien tallentaminen laadukkaasti ja aidoin, helein värein on helppoa ja hauskaa. c Kahden Flash-muistin järjestelmä Voit tallentaa sisäiseen muistiin tai erikseen myytäville muistikorteille (0 33). Tallennusvälineen vaihto Onko muisti lähes täynnä? Jatka tallentamista keskeytyksettä kahden muistikorttipaikan avulla (0 36). 1 Full HD 1080 tarkoittaa Canonin videokameroita, jotka ovat yhteensopivia pystysuuntaisesta pikselistä (skannausviivasta) muodostetun teräväpiirtovideokuvan kanssa. 2 Videokuva tallennetaan tällä tarkkuudella vain, kun tallennustilaksi on valittu MXP tai FXP. Muissa tallennustiloissa kuva tallennetaan x pikselin tarkkuudella. 3 AVCHD on uusi teräväpiirtovideoiden tallennusstandardi. AVCHD-määrityksiä käytettäessä kuvasignaali tallentuu MPEG-4 AVC/H.264 -pakattuna ja äänisignaali Dolby Digital -äänenä. 4

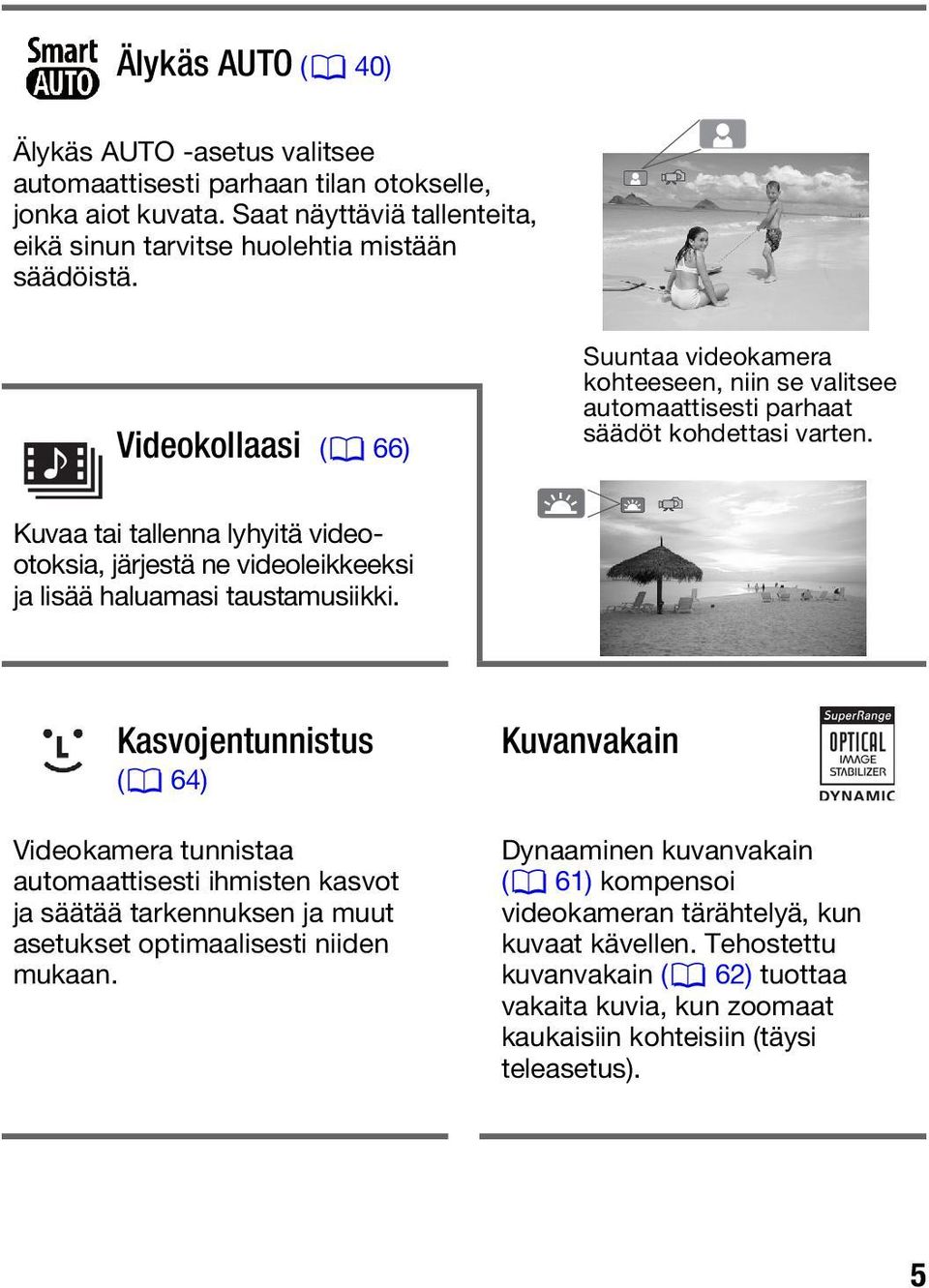

5 Älykäs AUTO (0 40) Älykäs AUTO -asetus valitsee automaattisesti parhaan tilan otokselle, jonka aiot kuvata. Saat näyttäviä tallenteita, eikä sinun tarvitse huolehtia mistään säädöistä. Videokollaasi (0 66) Suuntaa videokamera kohteeseen, niin se valitsee automaattisesti parhaat säädöt kohdettasi varten. Kuvaa tai tallenna lyhyitä videootoksia, järjestä ne videoleikkeeksi ja lisää haluamasi taustamusiikki. Kasvojentunnistus (0 64) Videokamera tunnistaa automaattisesti ihmisten kasvot ja säätää tarkennuksen ja muut asetukset optimaalisesti niiden mukaan. Kuvanvakain Dynaaminen kuvanvakain (0 61) kompensoi videokameran tärähtelyä, kun kuvaat kävellen. Tehostettu kuvanvakain (0 62) tuottaa vakaita kuvia, kun zoomaat kaukaisiin kohteisiin (täysi teleasetus). 5

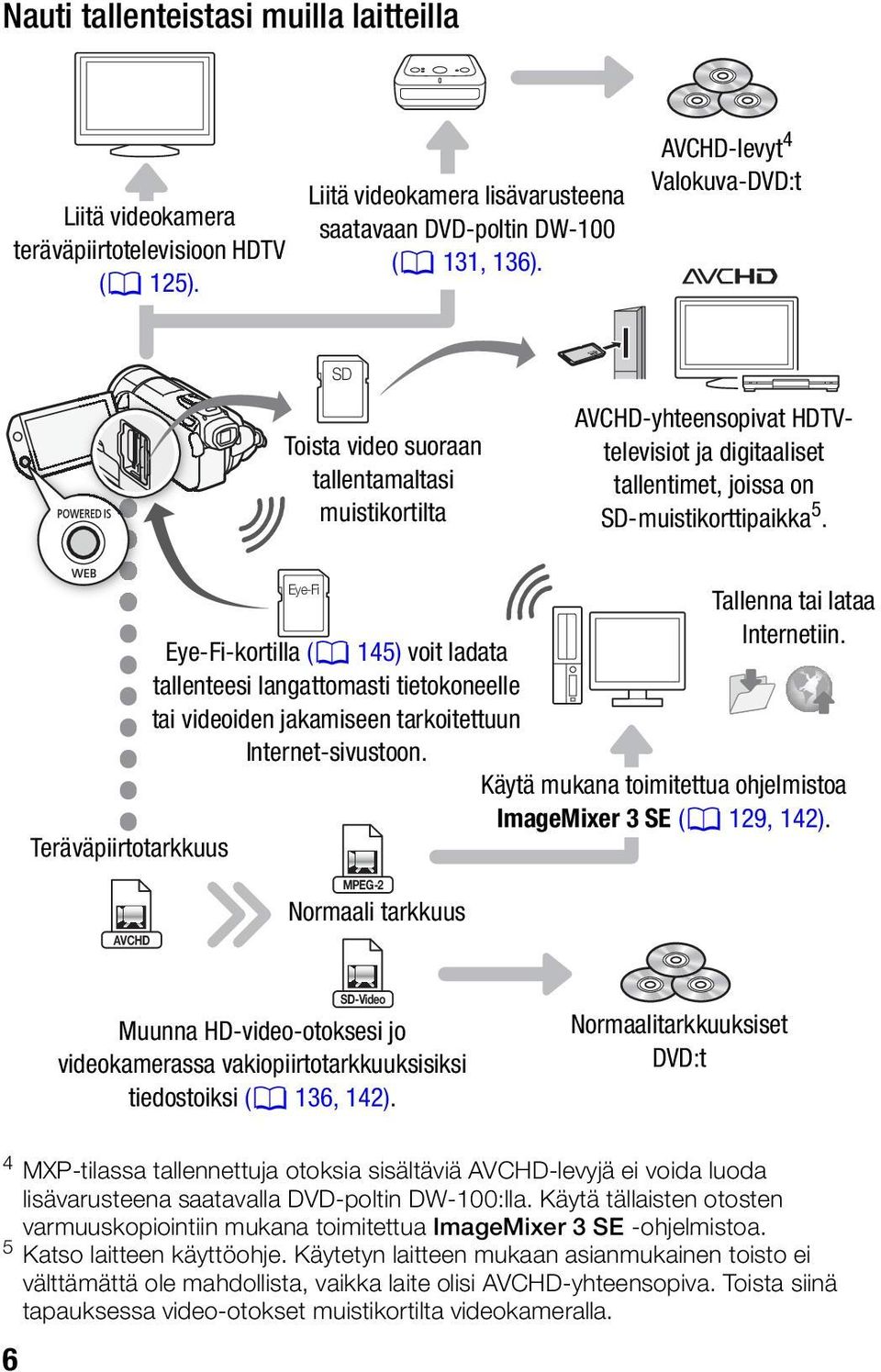

6 Nauti tallenteistasi muilla laitteilla Liitä videokamera teräväpiirtotelevisioon HDTV (0 125). Liitä videokamera lisävarusteena saatavaan DVD-poltin DW-100 (0 131, 136). AVCHD-levyt 4 Valokuva-DVD:t SD Toista video suoraan tallentamaltasi muistikortilta AVCHD-yhteensopivat HDTVtelevisiot ja digitaaliset tallentimet, joissa on SD-muistikorttipaikka 5. Teräväpiirtotarkkuus Eye-Fi Eye-Fi-kortilla (0 145) voit ladata tallenteesi langattomasti tietokoneelle tai videoiden jakamiseen tarkoitettuun Internet-sivustoon. Tallenna tai lataa Internetiin. Käytä mukana toimitettua ohjelmistoa ImageMixer 3 SE (0 129, 142). AVCHD MPEG-2 Normaali tarkkuus SD-Video Muunna HD-video-otoksesi jo videokamerassa vakiopiirtotarkkuuksisiksi tiedostoiksi (0 136, 142). Normaalitarkkuuksiset DVD:t 4 MXP-tilassa tallennettuja otoksia sisältäviä AVCHD-levyjä ei voida luoda lisävarusteena saatavalla DVD-poltin DW-100:lla. Käytä tällaisten otosten varmuuskopiointiin mukana toimitettua ImageMixer 3 SE -ohjelmistoa. 5 Katso laitteen käyttöohje. Käytetyn laitteen mukaan asianmukainen toisto ei välttämättä ole mahdollista, vaikka laite olisi AVCHD-yhteensopiva. Toista siinä tapauksessa video-otokset muistikortilta videokameralla. 6

7 7

8 Sisällysluettelo Johdanto 4 Kiinnostavia ominaisuuksia ja uusia toimintoja 12 Tämä käyttöohje 14 Videokameran toiminnot 14 Mukana toimitettavat varusteet ja CD-ROM-levyt 16 Osien nimet Valmistelut 19 Alkutoimet 19 Akun lataaminen 21 Lisävarusteiden valmisteleminen 23 LCD-näytön säätäminen ja (vain b) etsimen käyttö 26 Videokameran perustoiminnot 26 Kosketusnäytön käyttö 27 Toimintatilat 29 Valikkojen käyttäminen 31 Ensiasetukset 31 Päiväyksen ja ajan asettaminen 32 Kielen vaihtaminen 32 Aikavyöhykkeen muuttaminen 33 Muistikortin käyttäminen 33 Videokameran kanssa yhteensopivat muistikortit 34 Muistikortin asettaminen ja poistaminen 35 Muistin valitseminen tallenteille 36 Video-otosten tallennusvälineen vaihto 37 Sisäisen muistin alustaminen (vain c) tai muistikortti 8 Sisällysluettelo

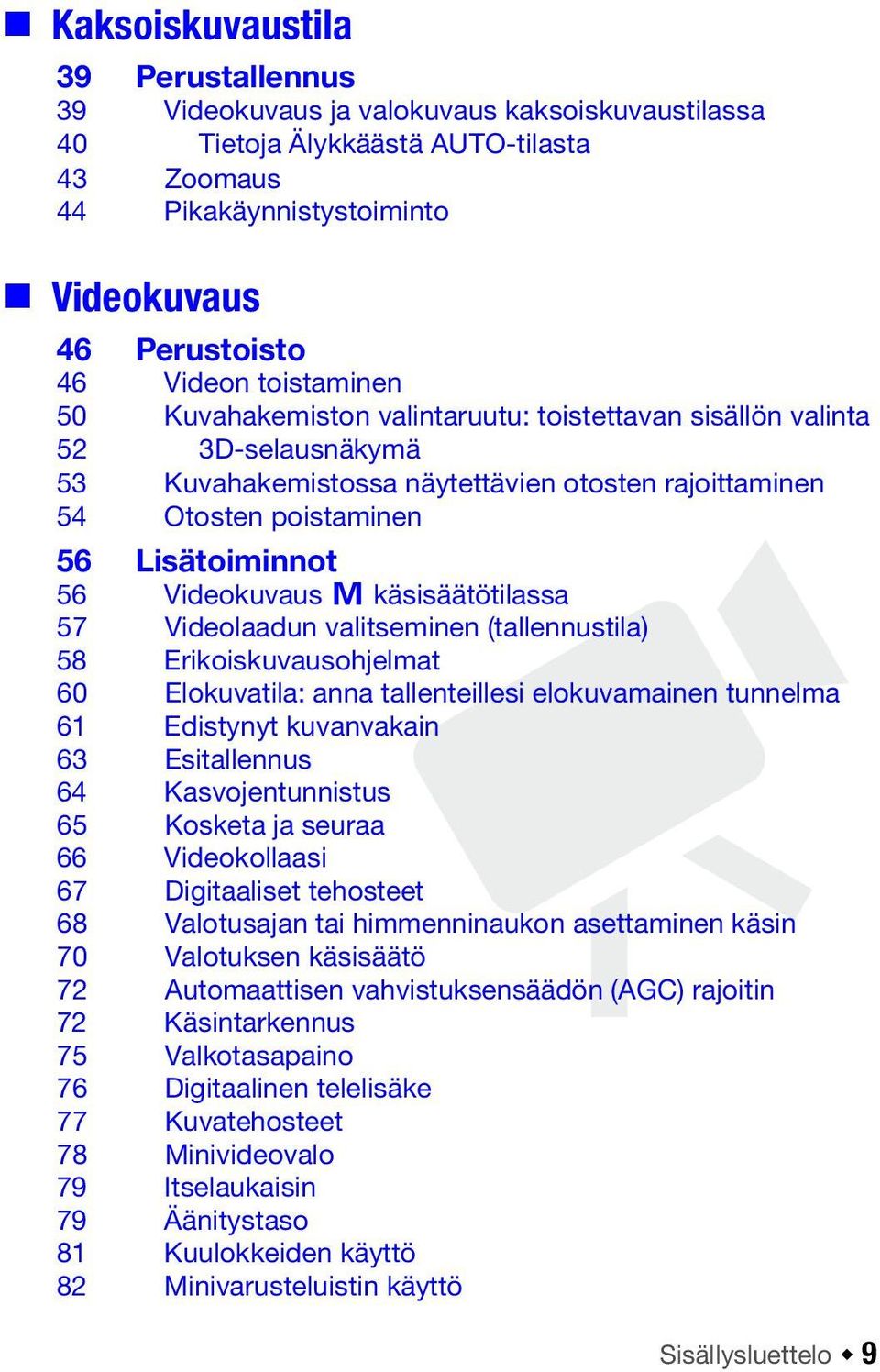

9 Kaksoiskuvaustila 39 Perustallennus 39 Videokuvaus ja valokuvaus kaksoiskuvaustilassa 40 Tietoja Älykkäästä AUTO-tilasta 43 Zoomaus 44 Pikakäynnistystoiminto Videokuvaus 46 Perustoisto 46 Videon toistaminen 50 Kuvahakemiston valintaruutu: toistettavan sisällön valinta 52 3D-selausnäkymä 53 Kuvahakemistossa näytettävien otosten rajoittaminen 54 Otosten poistaminen 56 Lisätoiminnot 56 Videokuvaus y käsisäätötilassa 57 Videolaadun valitseminen (tallennustila) 58 Erikoiskuvausohjelmat 60 Elokuvatila: anna tallenteillesi elokuvamainen tunnelma 61 Edistynyt kuvanvakain 63 Esitallennus 64 Kasvojentunnistus 65 Kosketa ja seuraa 66 Videokollaasi 67 Digitaaliset tehosteet 68 Valotusajan tai himmenninaukon asettaminen käsin 70 Valotuksen käsisäätö 72 Automaattisen vahvistuksensäädön (AGC) rajoitin 72 Käsintarkennus 75 Valkotasapaino 76 Digitaalinen telelisäke 77 Kuvatehosteet 78 Minivideovalo 79 Itselaukaisin 79 Äänitystaso 81 Kuulokkeiden käyttö 82 Minivarusteluistin käyttö Sisällysluettelo 9

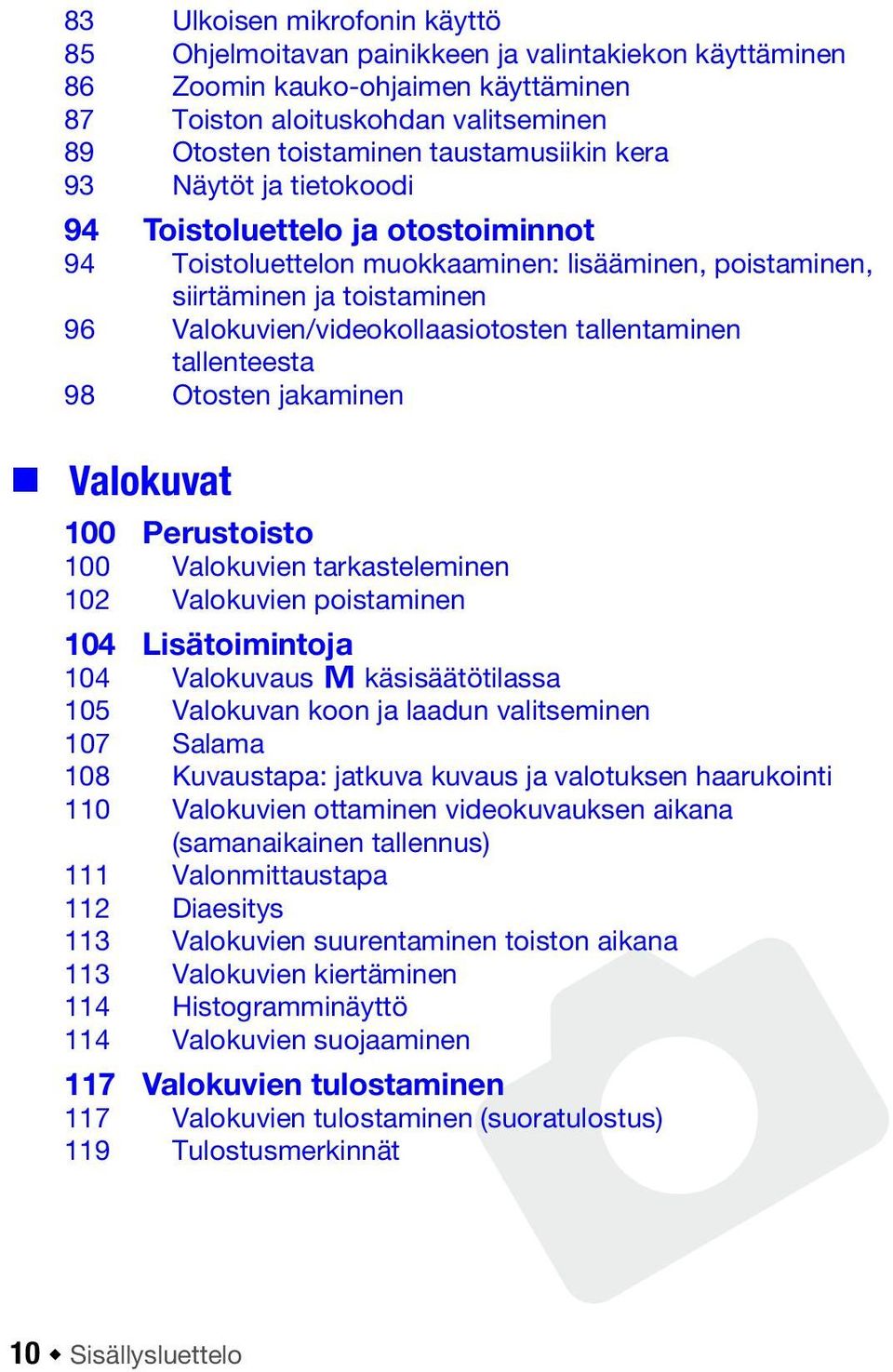

10 83 Ulkoisen mikrofonin käyttö 85 Ohjelmoitavan painikkeen ja valintakiekon käyttäminen 86 Zoomin kauko-ohjaimen käyttäminen 87 Toiston aloituskohdan valitseminen 89 Otosten toistaminen taustamusiikin kera 93 Näytöt ja tietokoodi 94 Toistoluettelo ja otostoiminnot 94 Toistoluettelon muokkaaminen: lisääminen, poistaminen, siirtäminen ja toistaminen 96 Valokuvien/videokollaasiotosten tallentaminen tallenteesta 98 Otosten jakaminen Valokuvat 100 Perustoisto 100 Valokuvien tarkasteleminen 102 Valokuvien poistaminen 104 Lisätoimintoja 104 Valokuvaus y käsisäätötilassa 105 Valokuvan koon ja laadun valitseminen 107 Salama 108 Kuvaustapa: jatkuva kuvaus ja valotuksen haarukointi 110 Valokuvien ottaminen videokuvauksen aikana (samanaikainen tallennus) 111 Valonmittaustapa 112 Diaesitys 113 Valokuvien suurentaminen toiston aikana 113 Valokuvien kiertäminen 114 Histogramminäyttö 114 Valokuvien suojaaminen 117 Valokuvien tulostaminen 117 Valokuvien tulostaminen (suoratulostus) 119 Tulostusmerkinnät 10 Sisällysluettelo

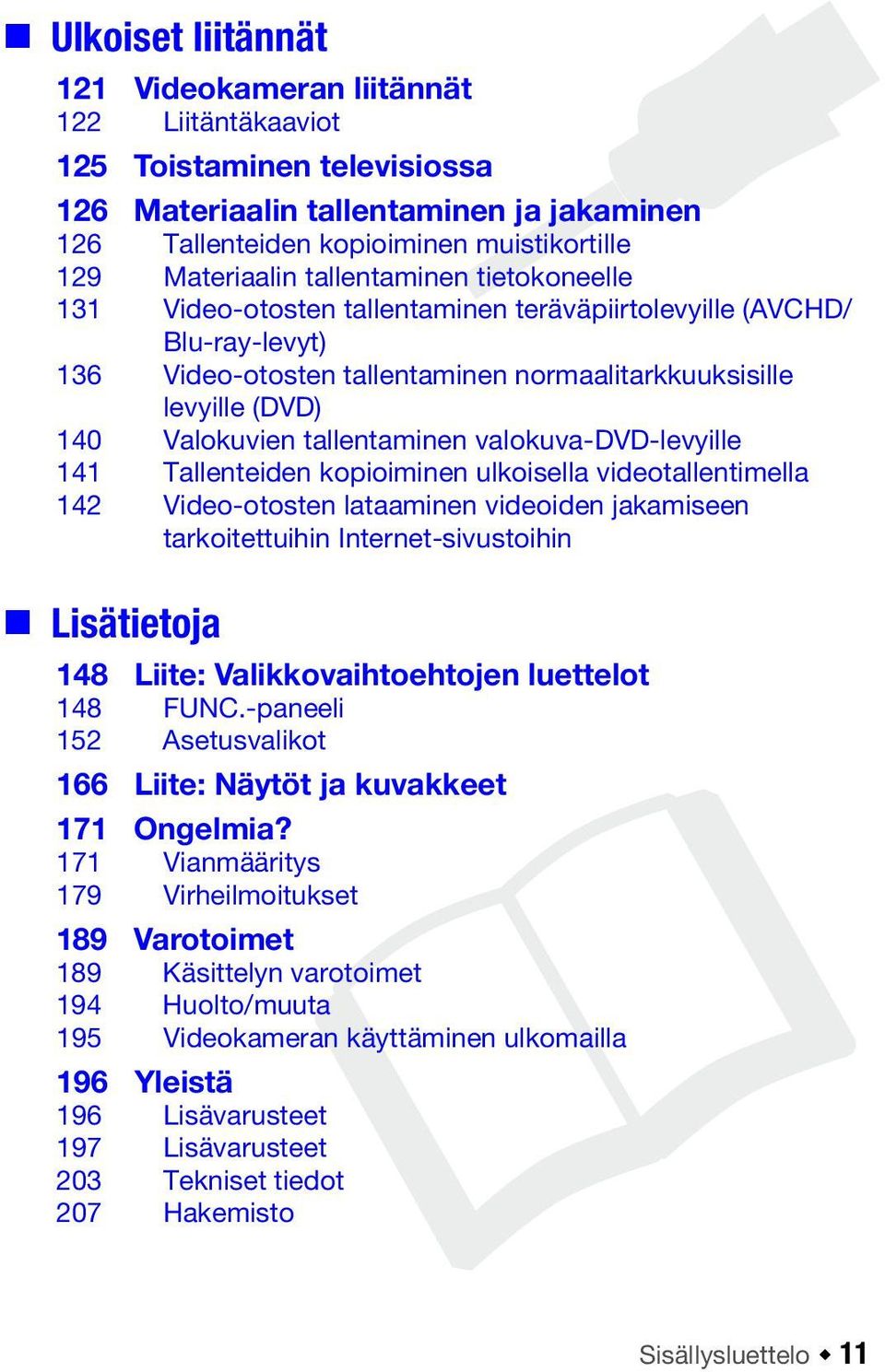

11 Ulkoiset liitännät 121 Videokameran liitännät 122 Liitäntäkaaviot 125 Toistaminen televisiossa 126 Materiaalin tallentaminen ja jakaminen 126 Tallenteiden kopioiminen muistikortille 129 Materiaalin tallentaminen tietokoneelle 131 Video-otosten tallentaminen teräväpiirtolevyille (AVCHD/ Blu-ray-levyt) 136 Video-otosten tallentaminen normaalitarkkuuksisille levyille (DVD) 140 Valokuvien tallentaminen valokuva-dvd-levyille 141 Tallenteiden kopioiminen ulkoisella videotallentimella 142 Video-otosten lataaminen videoiden jakamiseen tarkoitettuihin Internet-sivustoihin Lisätietoja 148 Liite: Valikkovaihtoehtojen luettelot 148 FUNC.-paneeli 152 Asetusvalikot 166 Liite: Näytöt ja kuvakkeet 171 Ongelmia? 171 Vianmääritys 179 Virheilmoitukset 189 Varotoimet 189 Käsittelyn varotoimet 194 Huolto/muuta 195 Videokameran käyttäminen ulkomailla 196 Yleistä 196 Lisävarusteet 197 Lisävarusteet 203 Tekniset tiedot 207 Hakemisto Sisällysluettelo 11

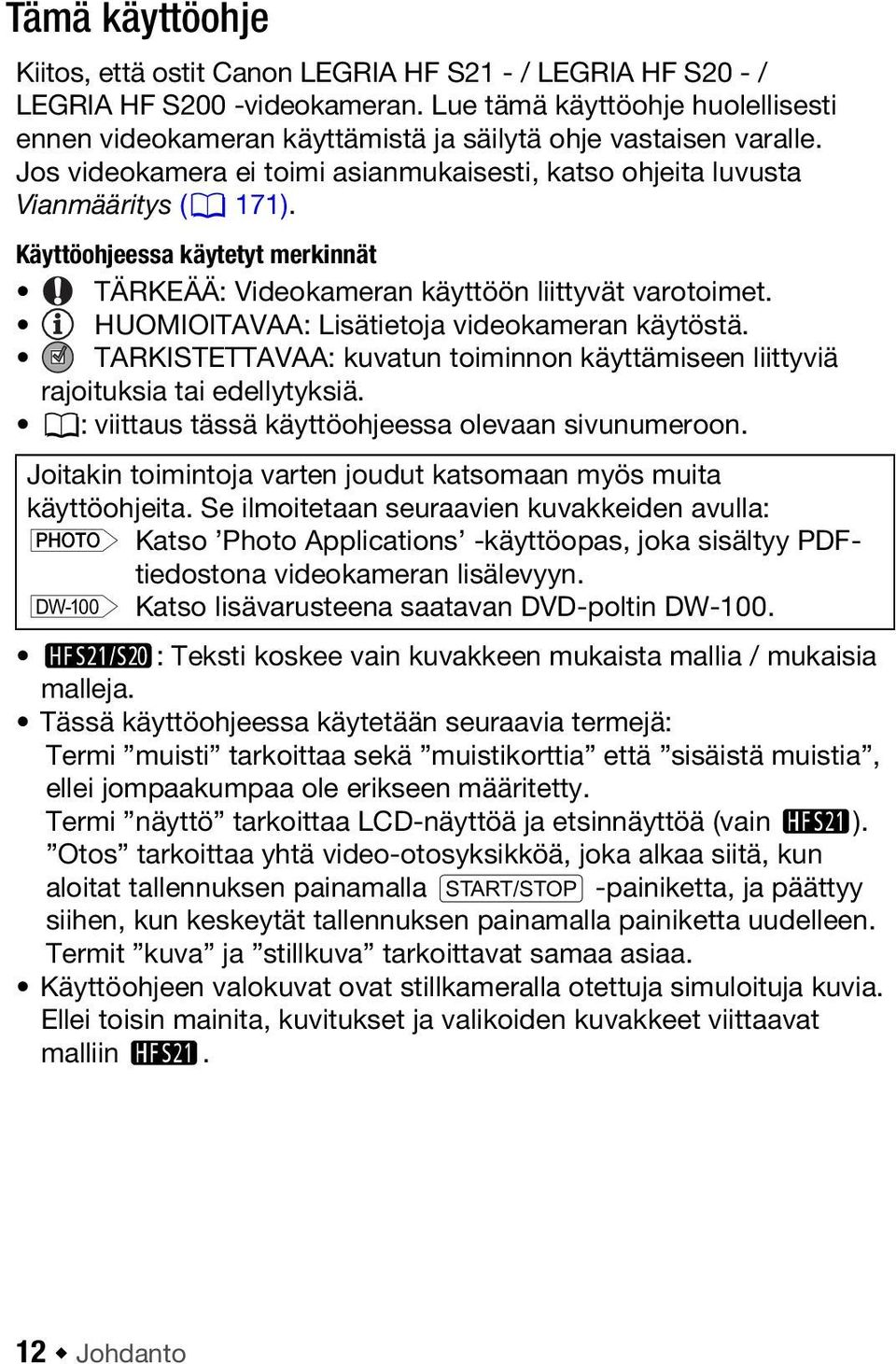

12 Tämä käyttöohje Kiitos, että ostit Canon LEGRIA HF S21 - / LEGRIA HF S20 - / LEGRIA HF S200 -videokameran. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamera ei toimi asianmukaisesti, katso ohjeita luvusta Vianmääritys (0 171). Käyttöohjeessa käytetyt merkinnät TÄRKEÄÄ: Videokameran käyttöön liittyvät varotoimet. HUOMIOITAVAA: Lisätietoja videokameran käytöstä. TARKISTETTAVAA: kuvatun toiminnon käyttämiseen liittyviä rajoituksia tai edellytyksiä. 0: viittaus tässä käyttöohjeessa olevaan sivunumeroon. Joitakin toimintoja varten joudut katsomaan myös muita käyttöohjeita. Se ilmoitetaan seuraavien kuvakkeiden avulla: r Katso Photo Applications -käyttöopas, joka sisältyy PDFtiedostona videokameran lisälevyyn. s Katso lisävarusteena saatavan DVD-poltin DW-100. c: Teksti koskee vain kuvakkeen mukaista mallia / mukaisia malleja. Tässä käyttöohjeessa käytetään seuraavia termejä: Termi muisti tarkoittaa sekä muistikorttia että sisäistä muistia, ellei jompaakumpaa ole erikseen määritetty. Termi näyttö tarkoittaa LCD-näyttöä ja etsinnäyttöä (vain b). Otos tarkoittaa yhtä video-otosyksikköä, joka alkaa siitä, kun aloitat tallennuksen painamalla g -painiketta, ja päättyy siihen, kun keskeytät tallennuksen painamalla painiketta uudelleen. Termit kuva ja stillkuva tarkoittavat samaa asiaa. Käyttöohjeen valokuvat ovat stillkameralla otettuja simuloituja kuvia. Ellei toisin mainita, kuvitukset ja valikoiden kuvakkeet viittaavat malliin b. 12 Johdanto

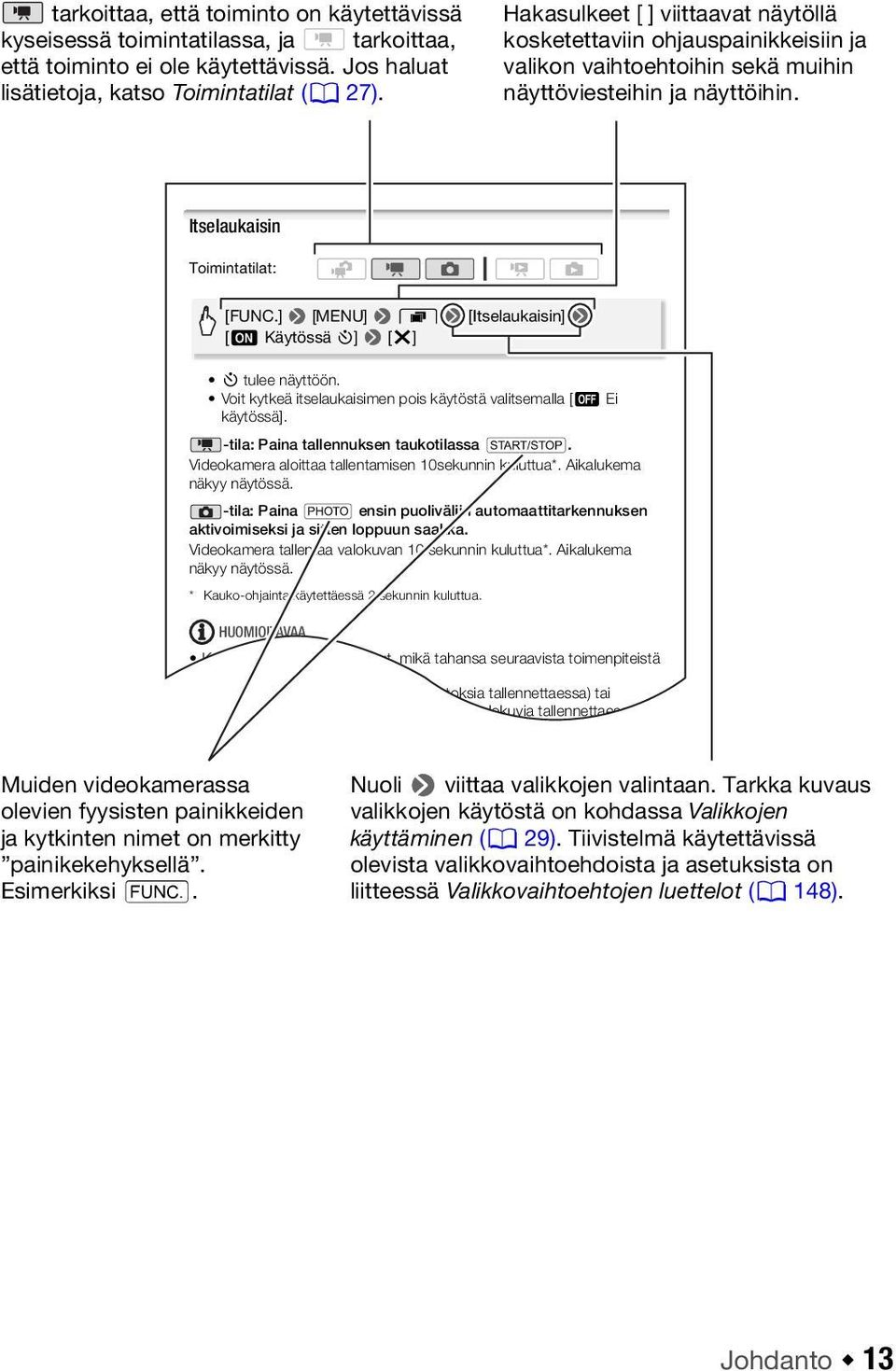

13 tarkoittaa, että toiminto on käytettävissä kyseisessä toimintatilassa, ja tarkoittaa, että toiminto ei ole käytettävissä. Jos haluat lisätietoja, katso Toimintatilat (0 27). Hakasulkeet [ ] viittaavat näytöllä kosketettaviin ohjauspainikkeisiin ja valikon vaihtoehtoihin sekä muihin näyttöviesteihin ja näyttöihin. Itselaukaisin Toimintatilat: [FUNC.] 8 [MENU] [Itselaukaisin] 8 [A Käytössä n] 8 [a] n tulee näyttöön. Voit kytkeä itselaukaisimen pois käytöstä valitsemalla [B Ei käytössä]. -tila: Paina tallennuksen taukotilassa g. Videokamera aloittaa tallentamisen 10sekunnin kuluttua*. Aikalukema näkyy näytössä. -tila: Paina j ensin puoliväliin automaattitarkennuksen aktivoimiseksi ja sitten loppuun saakka. Videokamera tallentaa valokuvan 10 sekunnin kuluttua*. Aikalukema näkyy näytössä. * Kauko-ohjainta käytettäessä 2 sekunnin kuluttua. HUOMIOITAVAA Muiden videokamerassa olevien fyysisten painikkeiden ja kytkinten nimet on merkitty painikekehyksellä. Esimerkiksi w. Kun lähtölaskenta on alkanut, mikä tahansa seuraavista toimenpiteistä peruuttaa itselaukaisimen: - g:n painaminen (video-otoksia tallennettaessa) tai j:n painaminen loppuun saakka (valokuvia tallennettaessa). - Videokameran virran katkaiseminen - videokameran toimintatilan muuttaminen - videokameran asettaminen valmiustilaan Nuoli 8 viittaa valikkojen valintaan. Tarkka kuvaus valikkojen käytöstä on kohdassa Valikkojen käyttäminen (0 29). Tiivistelmä käytettävissä olevista valikkovaihtoehdoista ja asetuksista on liitteessä Valikkovaihtoehtojen luettelot (0 148). Johdanto 13

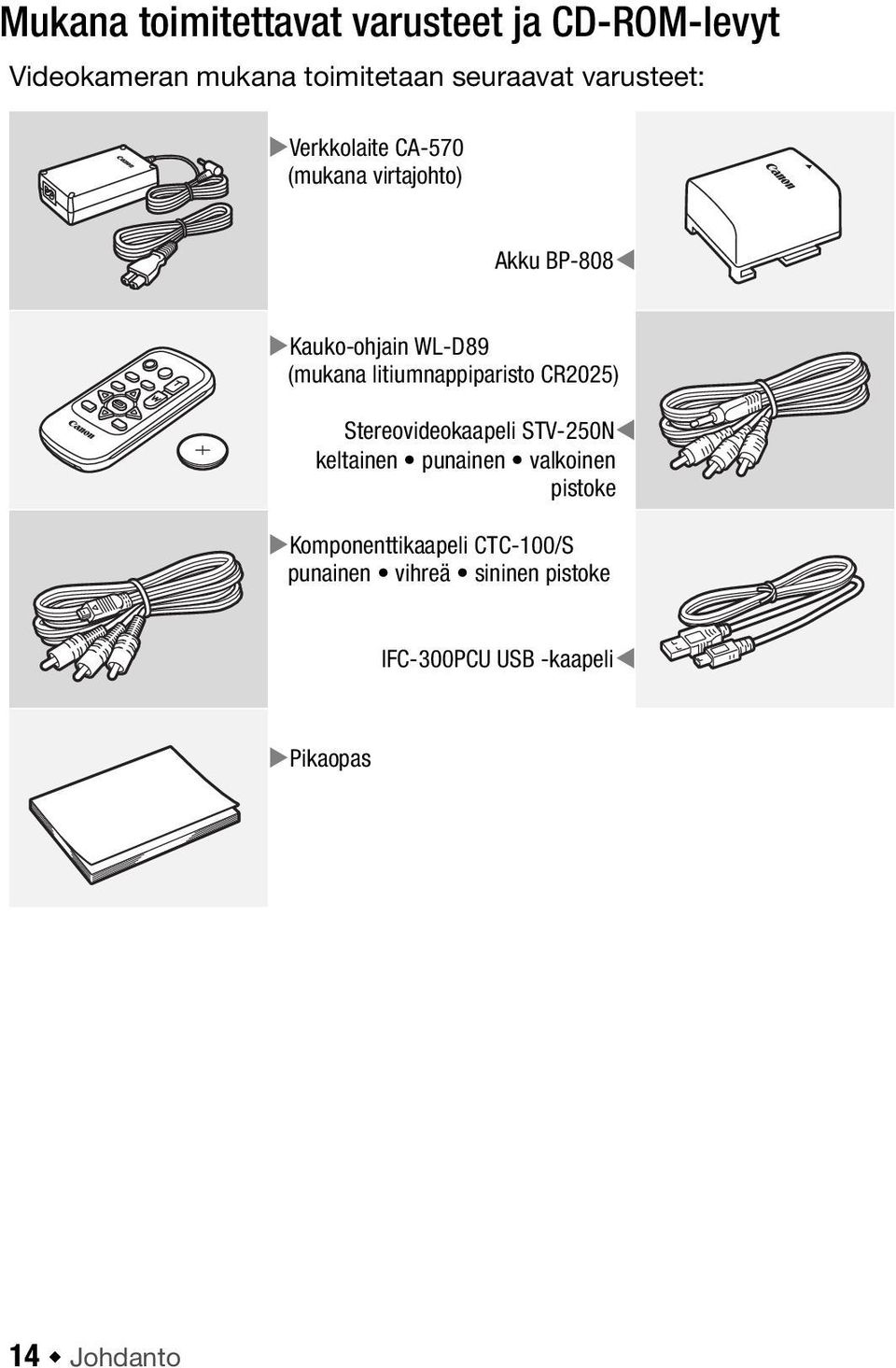

14 Videokameran toiminnot Mukana toimitettavat varusteet ja CD-ROM-levyt Videokameran mukana toimitetaan seuraavat varusteet: Verkkolaite CA-570 (mukana virtajohto) Akku BP-808 Kauko-ohjain WL-D89 (mukana litiumnappiparisto CR2025) Stereovideokaapeli STV-250N keltainen punainen valkoinen pistoke Komponenttikaapeli CTC-100/S punainen vihreä sininen pistoke IFC-300PCU USB -kaapeli Pikaopas 14 Johdanto

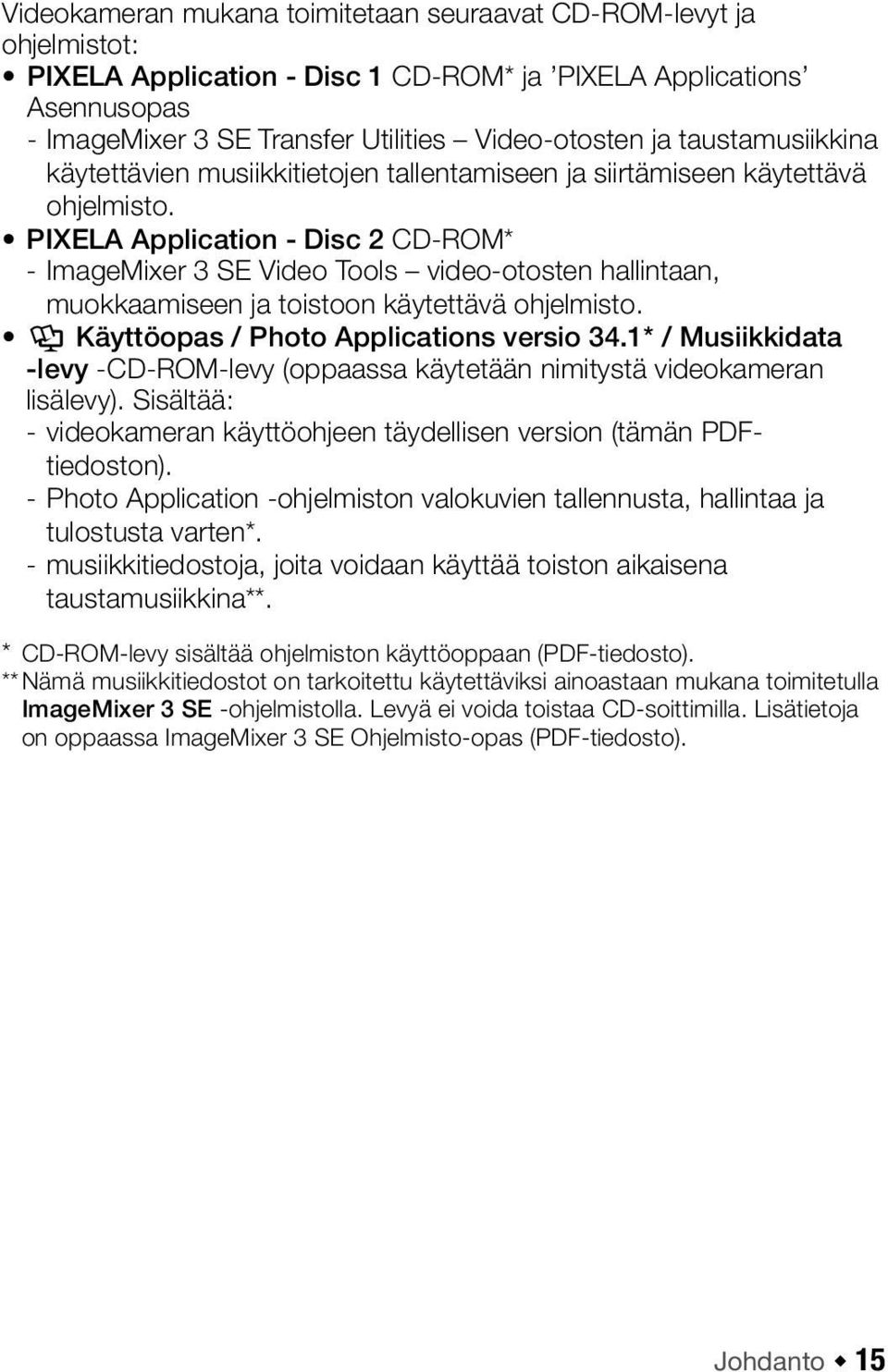

15 Videokameran mukana toimitetaan seuraavat CD-ROM-levyt ja ohjelmistot: PIXELA Application - Disc 1 CD-ROM* ja PIXELA Applications Asennusopas - ImageMixer 3 SE Transfer Utilities Video-otosten ja taustamusiikkina käytettävien musiikkitietojen tallentamiseen ja siirtämiseen käytettävä ohjelmisto. PIXELA Application - Disc 2 CD-ROM* - ImageMixer 3 SE Video Tools video-otosten hallintaan, muokkaamiseen ja toistoon käytettävä ohjelmisto. Y Käyttöopas / Photo Applications versio 34.1* / Musiikkidata -levy -CD-ROM-levy (oppaassa käytetään nimitystä videokameran lisälevy). Sisältää: - videokameran käyttöohjeen täydellisen version (tämän PDFtiedoston). - Photo Application -ohjelmiston valokuvien tallennusta, hallintaa ja tulostusta varten*. - musiikkitiedostoja, joita voidaan käyttää toiston aikaisena taustamusiikkina**. * CD-ROM-levy sisältää ohjelmiston käyttöoppaan (PDF-tiedosto). **Nämä musiikkitiedostot on tarkoitettu käytettäviksi ainoastaan mukana toimitetulla ImageMixer 3 SE -ohjelmistolla. Levyä ei voida toistaa CD-soittimilla. Lisätietoja on oppaassa ImageMixer 3 SE Ohjelmisto-opas (PDF-tiedosto). Johdanto 15

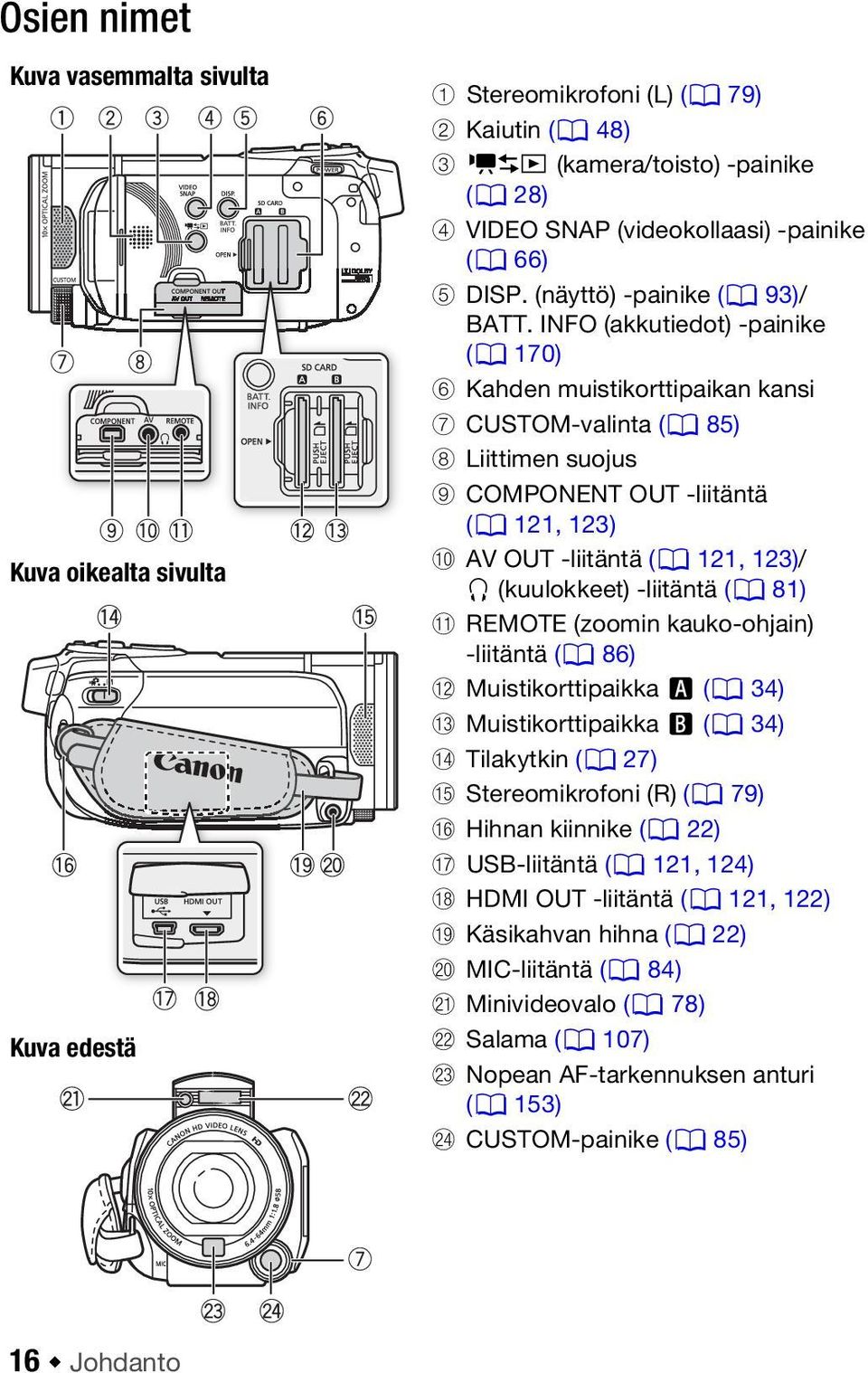

16 Osien nimet Kuva vasemmalta sivulta Kuva oikealta sivulta Kuva edestä 1 Stereomikrofoni (L) (0 79) 2 Kaiutin (0 48) 3 2 (kamera/toisto) -painike (0 28) 4 VIDEO SNAP (videokollaasi) -painike (0 66) 5 DISP. (näyttö) -painike (0 93)/ BATT. INFO (akkutiedot) -painike (0 170) 6 Kahden muistikorttipaikan kansi 7 CUSTOM-valinta (0 85) 8 Liittimen suojus 9 COMPONENT OUT -liitäntä (0 121, 123) Aq AV OUT -liitäntä (0 121, 123)/ X (kuulokkeet) -liitäntä (0 81) Aa REMOTE (zoomin kauko-ohjain) -liitäntä (0 86) As Muistikorttipaikka X (0 34) Ad Muistikorttipaikka Y (0 34) Af Tilakytkin (0 27) Ag Stereomikrofoni (R) (0 79) Ah Hihnan kiinnike (0 22) Aj USB-liitäntä (0 121, 124) Ak HDMI OUT -liitäntä (0 121, 122) Al Käsikahvan hihna (0 22) Sq MIC-liitäntä (0 84) Sa Minivideovalo (0 78) Ss Salama (0 107) Sd Nopean AF-tarkennuksen anturi (0 153) Sf CUSTOM-painike (0 85) 16 Johdanto

17 Kuva päältä LCD-paneeli Sg Minivarusteluisti (0 82) Sh Zoomin säädin (0 43) Sj PHOTO-painike (0 39, 104) Sk ACCESS-merkkivalo (0 39, 56, 104) Sl Ponnahdussalama (0 107) ja minivideovalo (0 78) Dq POWER-virtapainike Da ON/OFF (CHG) (lataus) -merkkivalo: Vihreä Päällä Oranssi Valmius (0 44) punainen lataus (0 19) Ds Kauko-ohjaintunnistin (0 22) Dd LCD-kosketusnäyttö (0 23, 26) Df POWERED IS -painike (0 62)/ WEB-painike (0 142) Dg DC IN -liitäntä (0 19) Dh Etsin* (0 25) Dj START/STOP-painike (0 39, 56) Dk Sarjanumero Sarjanumerotarra sijaitsee akun kiinnikkeen sisäpuolella. Poista akku tarran löytämiseksi. Kuva takaa Dl Akkukotelo (0 19) * Vain b. Johdanto 17

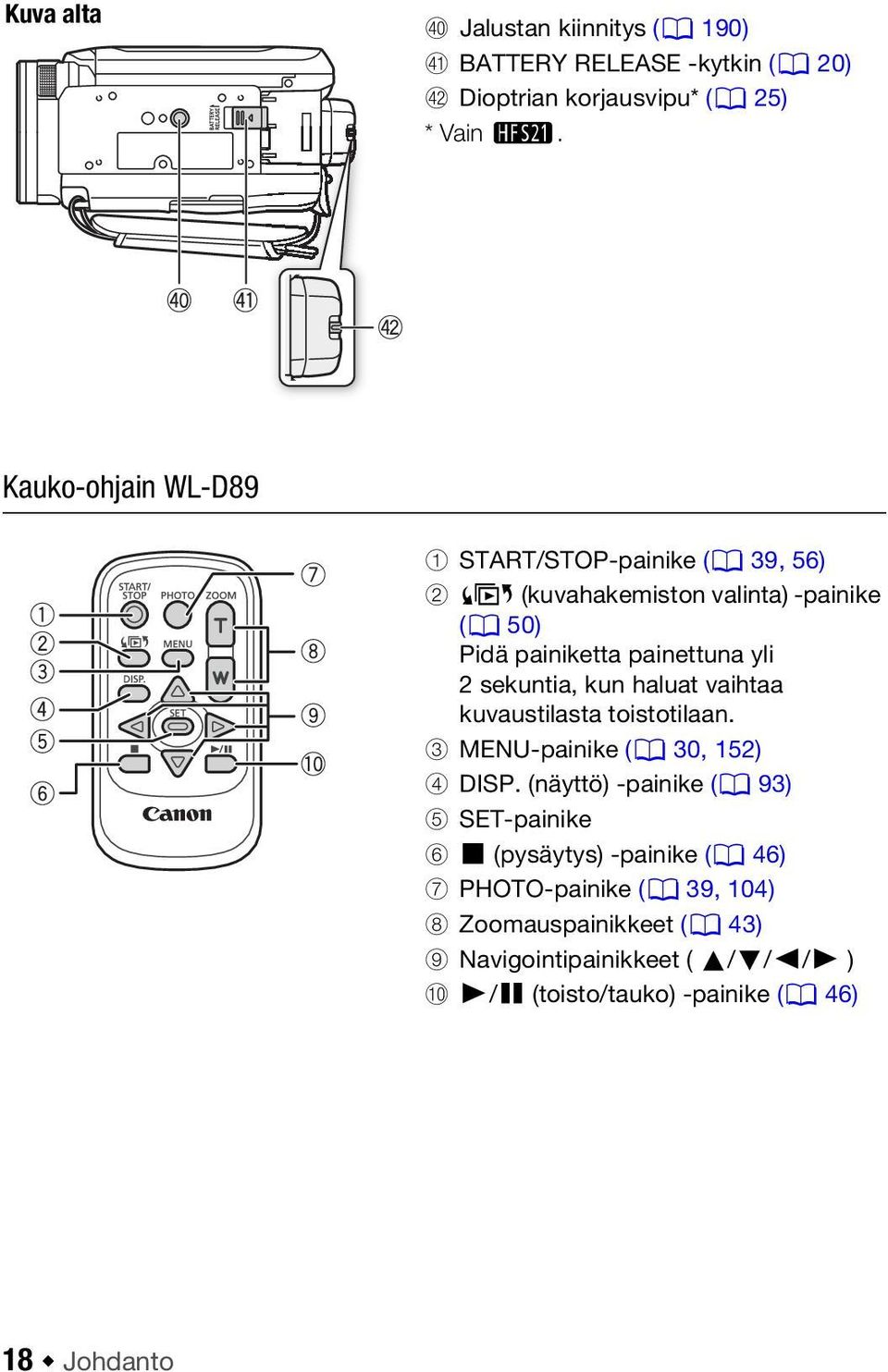

18 Kuva alta Fq Jalustan kiinnitys (0 190) Fa BATTERY RELEASE -kytkin (0 20) Fs Dioptrian korjausvipu* (0 25) * Vain b. Kauko-ohjain WL-D89 1 START/STOP-painike (0 39, 56) 2 b (kuvahakemiston valinta) -painike (0 50) Pidä painiketta painettuna yli 2 sekuntia, kun haluat vaihtaa kuvaustilasta toistotilaan. 3 MENU-painike (0 30, 152) 4 DISP. (näyttö) -painike (0 93) 5 SET-painike 6 B (pysäytys) -painike (0 46) 7 PHOTO-painike (0 39, 104) 8 Zoomauspainikkeet (0 43) 9 Navigointipainikkeet ( Z/O/y/A ) Aq A/C (toisto/tauko) -painike (0 46) 18 Johdanto

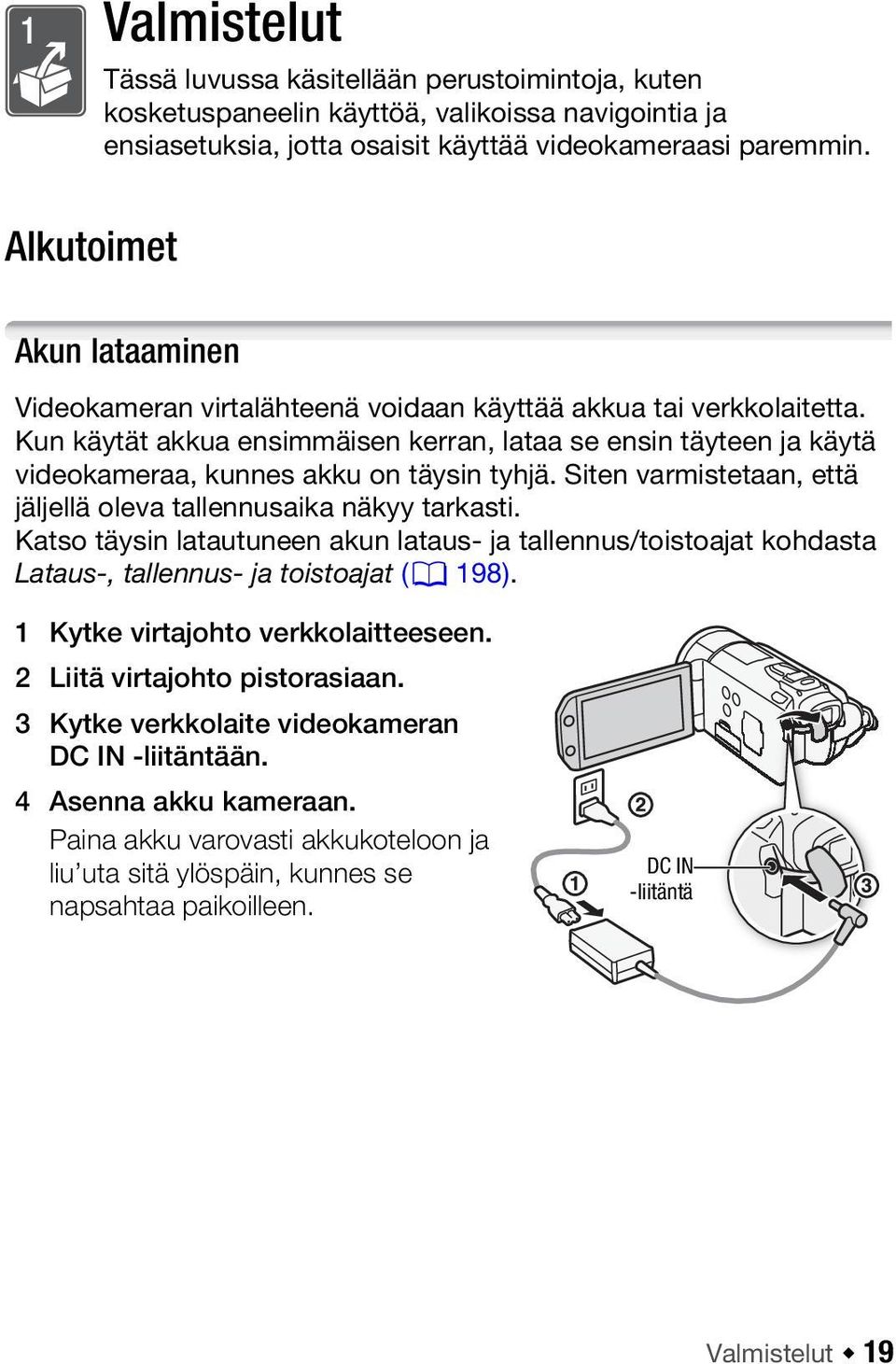

19 Alkutoimet Valmistelut Tässä luvussa käsitellään perustoimintoja, kuten kosketuspaneelin käyttöä, valikoissa navigointia ja ensiasetuksia, jotta osaisit käyttää videokameraasi paremmin. Akun lataaminen Videokameran virtalähteenä voidaan käyttää akkua tai verkkolaitetta. Kun käytät akkua ensimmäisen kerran, lataa se ensin täyteen ja käytä videokameraa, kunnes akku on täysin tyhjä. Siten varmistetaan, että jäljellä oleva tallennusaika näkyy tarkasti. Katso täysin latautuneen akun lataus- ja tallennus/toistoajat kohdasta Lataus-, tallennus- ja toistoajat (0 198). 1 Kytke virtajohto verkkolaitteeseen. 2 Liitä virtajohto pistorasiaan. 3 Kytke verkkolaite videokameran DC IN -liitäntään. 4 Asenna akku kameraan. Paina akku varovasti akkukoteloon ja liu uta sitä ylöspäin, kunnes se napsahtaa paikoilleen. DC IN -liitäntä Valmistelut 19

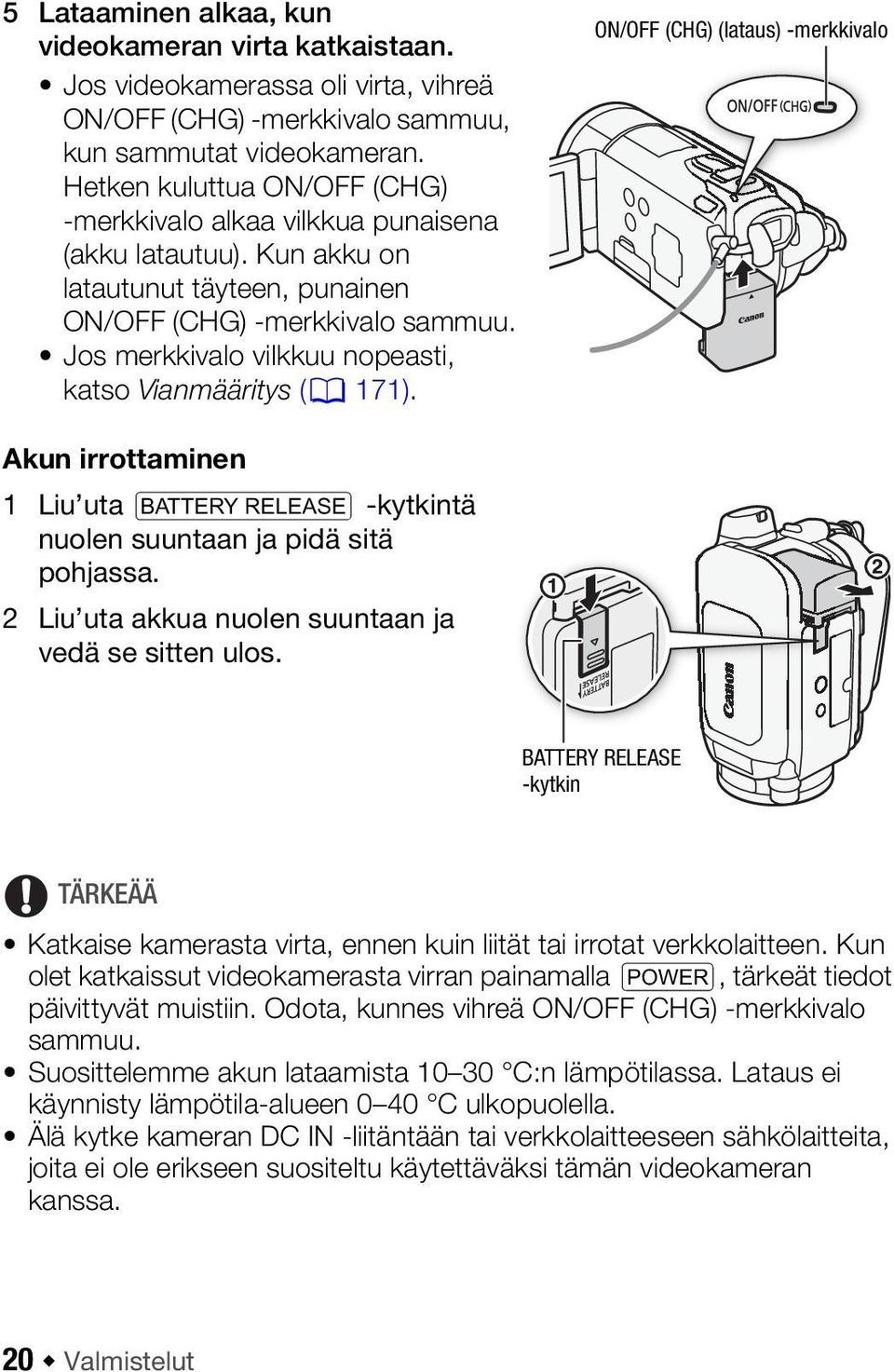

20 5 Lataaminen alkaa, kun videokameran virta katkaistaan. Jos videokamerassa oli virta, vihreä ON/OFF (CHG) -merkkivalo sammuu, kun sammutat videokameran. Hetken kuluttua ON/OFF (CHG) -merkkivalo alkaa vilkkua punaisena (akku latautuu). Kun akku on latautunut täyteen, punainen ON/OFF (CHG) -merkkivalo sammuu. Jos merkkivalo vilkkuu nopeasti, katso Vianmääritys (0 171). ON/OFF (CHG) (lataus) -merkkivalo Akun irrottaminen 1 Liu uta U -kytkintä nuolen suuntaan ja pidä sitä pohjassa. 2 Liu uta akkua nuolen suuntaan ja vedä se sitten ulos. BATTERY RELEASE -kytkin TÄRKEÄÄ Katkaise kamerasta virta, ennen kuin liität tai irrotat verkkolaitteen. Kun olet katkaissut videokamerasta virran painamalla x, tärkeät tiedot päivittyvät muistiin. Odota, kunnes vihreä ON/OFF (CHG) -merkkivalo sammuu. Suosittelemme akun lataamista C:n lämpötilassa. Lataus ei käynnisty lämpötila-alueen 0 40 C ulkopuolella. Älä kytke kameran DC IN -liitäntään tai verkkolaitteeseen sähkölaitteita, joita ei ole erikseen suositeltu käytettäväksi tämän videokameran kanssa. 20 Valmistelut

21 Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC AC-muuntimiin tms. HUOMIOITAVAA Akkua varataan vain videokameran ollessa kytkettynä pois päältä. Jos jäljellä oleva akun käyttöaika on tärkeä, voit käyttää videokameraa verkkolaitteen avulla, jotta akun varaus ei vähene. Ladatut akut purkautuvat itsestään. Akut kannattaa siksi ladata käyttöpäivänä tai sitä edeltävänä päivänä. Suosittelemme pitämään mukana 2 3 kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. Lisävarusteiden valmisteleminen Kauko-ohjain Aseta ensin mukana toimitettava CR2025-litiumnappiparisto kaukoohjaimeen. 1 Paina kielekettä nuolen osoittamaan suuntaan ja vedä akkupidike ulos. 2 Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. 3 Työnnä akkupidike paikalleen. Kieleke Valmistelut 21

22 Kauko-ohjaimen käyttäminen Kun painat kauko-ohjaimen painikkeita, suuntaa kauko-ohjain videokamerassa olevaan kauko-ohjaintunnistimeen. Voit käyttää kauko-ohjainta videokameran etupuolelta, kun käännät LCDnäyttöä 180 astetta. HUOMIOITAVAA Kauko-ohjain ei välttämättä toimi kunnolla, jos kaukoohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo. Käsikahva ja hihnat Kiinnitä käsikahvan hihna. Säädä käsikahvan hihna niin, että etusormesi ylettyy zoomin säätimeen ja peukalosi g-painikkeeseen. 22 Valmistelut

23 Lisävarusteena saatavan olkahihnan kiinnittäminen Työnnä olkahihnan päät käsikahvan hihnan kiinnikkeen läpi ja säädä hihna sopivan pituiseksi. LCD-näytön säätäminen ja (vain b) etsimen käyttö LCD-paneelin kääntäminen Avaa LCD-paneelia 90 astetta. Näyttöä voidaan kääntää 90 astetta alaspäin. Näyttöä voi kääntää 180 astetta objektiiviin päin. LCD-näytön kääntäminen 180 astetta voi olla hyödyllistä seuraavissa tapauksissa: - b Kun haluat kuvauskohteen valvovan LCD-näyttöä etsintä käytettäessä - Kun haluat näkyä itsekin kuvassa itselaukaisimella tallennettaessa - Kun haluat käyttää videokameraa kauko-ohjaimella kameran etupuolelta käsin Kuvauskohde voi valvoa LCD-näyttöä (b voit käyttää samaan aikaan etsintä). Valmistelut 23

24 HUOMIOITAVAA Tietoja LCD -näytöstä ja etsimen* näytöstä: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. *Vain b. LCD-näytön taustavalo Kirkkaassa ympäristössä kuvattaessa LCD-näytön käyttäminen voi olla hankalaa. Kirkasta näyttöä kytkemällä päälle LCD-näytön taustavalo. Kun videokamerassa on virta kytkettynä, pidä h -painiketta painettuna yli 2 sekuntia. Toista toimenpide, kun haluat vaihtaa LCD-näytön taustavalon normaalitilasta (pois päältä) kirkkaaksi (päällä). b Tämä muuttaa sekä LCD- että etsinnäytön kirkkautta. HUOMIOITAVAA LCD-näytön taustavalo ei vaikuta tallenteiden kirkkauteen. Kirkkaan asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa. Voit säätää LCD-näytön kirkkautta entisestään 6 8 [LCD-näytön kirkkaus] -asetuksella tai himmentää sitä 6 8 [LCD-näytön himmennin] -asetuksella, jotta voit käyttää näyttöä paikoissa, joissa LCD-näytön kirkas valo häiritsee. 24 Valmistelut

25 b Etsimen käyttäminen Jos LCD-näyttöä on vaikea käyttää, kun olet kytkenyt LCD-taustavalon päälle, voit käyttää etsintä. Voit myös käyttää etsintä, kun käännät LCD-paneelia 180, jotta kuvauskohde voi katsella tallennusta. Kun haluat käyttää etsintä, pidä tiukasti kiinni etsimen kummastakin sivusta ja vedä sitä ulos, kunnes se napsahtaa. Voit sulkea LCD-paneelin tai halutessasi kääntää sitä kuvauskohteeseen päin. Säädä etsintä tarvittaessa dioptrian korjausvivun avulla. LCD-taustavaloasetus on yhteinen sekä LCD-näytölle että etsimelle. HUOMIOITAVAA b Lisätietoja etsimen hoidosta saat kohdista Käsittelyn varotoimet (0 189), Puhdistaminen (0 194). Valmistelut 25

26 Videokameran perustoiminnot Kosketusnäytön käyttö Kosketusnäytöllä näkyvät säätöpainikkeet ja valikkokohdat vaihtuvat dynaamisesti eli toimintatilan ja suoritettavan tehtävän mukaan. Helppokäyttöisen kosketusnäytön ansiosta kaikki säädöt ovat sormien ulottuvilla. Kosketa Valikkokohta valitaan ja säätöpainikkeen toiminto suoritetaan koskettamalla niitä. Tiettyjen toimintojen yhteydessä, esimerkkeinä Kosketa ja seuraa (0 65) ja kasvojentunnistus (0 64), voit valita kosketusnäytöllä näkyvän kohteen koskettamalla sitä, jolloin videokamera valitsee sille sopivimmat asetukset. Vedä Pyyhkäisemällä sormella näytön läpi ylös- ja alaspäin tai vasemmalle ja oikealle voit siirtyä valikoissa tai kuvahakemistoissa ja säätää liukusäätimiä (esimerkiksi säätää äänenvoimakkuutta). TÄRKEÄÄ Videokamerassa on painalluksen aistiva kosketusnäyttö. Kosketustoiminnoissa näyttöä on painettava voimakkaasti. Kosketustoiminnot eivät välttämättä toimi oikein, - jos käytät kosketusnäyttöä märin käsin, käsineet kädessä, kynsillä tai muilla terävillä esineillä, kuten kuulakärkikynällä - jos käytät liikaa voimaa tai naarmutat kosketusnäyttöä - jos olet kiinnittänyt kaupoista saatavia näytönsuojia tai tarrakalvoja kosketusnäytön pintaan. 26 Valmistelut

27 Lisätietoja kosketusnäytön hoidosta saat kohdista Käsittelyn varotoimet (0 189), Puhdistaminen (0 194). Toimintatilat Tallentaminen Kun tallennat video-otoksia tai valokuvia, videokameran toimintatila määräytyy tilakytkimen asennon ja näytöllä näkyvien kosketuspainikkeiden mukaan. Toimintatila Tilakytkin Näytön kuvake Toiminta Kaksoiskuvaus Tallenna helposti video-otoksia ja valokuvia ja anna videokameran huolehtia asetuksista sopii aloittelijoille tai helposta kuvaamisesta pitäville. Video-otosten ja valokuvien * helppo tallentaminen (0 39). Mukautettu kuvaus Valitse jokin erillisistä tallennustiloista, ja voit käyttää valikoita ja lisätoimintoja ja muuttaa videokameran asetukset haluamiksesi. Tallenna video-otoksia koskettamalla [4] (0 56). Tallenna valokuvia koskettamalla [3] (0 104). * Näkyvä tilakuvake muuttuu aina Älykkään AUTO-toiminnon valitseman optimitilan mukaan (0 40). Valmistelut 27

28 Toistaminen Painamalla kamera-/toisto-painiketta S voit vaihtaa videokameran kameratilasta (tallennustilasta) toistotilaan ja päinvastoin. Se, mihin toistotilaan siirrytään, vaihtelee edeltävän tallennustilan mukaan. Paina painiketta S videokameran ollessa pois päältä kytkeäksesi sen suoraan toistotilaan. Edeltävä tila Toimintatila Toiminta Paina S - tai -tilassa. Paina S -tilassa. Video-otosten toistaminen ([Alkuperäinen]-kuvahakemisto) (0 46). Valokuvien katseleminen ([Valokuvat]-kuvahakemisto) (0 100). HUOMIOITAVAA Kun palaat takaisin toistotilaan, toistoa varten valittu muisti on sama kuin sillä hetkellä tallennukseen käytettävä muisti. Voit siirtyä tallennustilasta toistotilaan ja päinvastoin myös pitämällä kauko-ohjaimen B -painiketta painettuna yli 2 sekuntia. 28 Valmistelut

29 Valikkojen käyttäminen Monet videokameran toiminnoista voidaan säätää FUNC.-paneelista ja asetusvalikoista. -tilassa valikoihin ei kuitenkaan pääse, ja muutamaa poikkeusta lukuun ottamatta monet valikkoasetukset palautuvat oletusarvoihinsa. Lisätietoja käytettävissä olevista valikkovaihtoehdoista ja asetuksista saat liitteestä Valikkovaihtoehtojen luettelot (0 148). Toimintatilat: FUNC.-paneeli ja muokkauspaneeli - ja -tilassa FUNC.-paneeli sisältää kätevän yhteenvedon usein käytetyistä kuvaustoiminnoista. Kosketa [FUNC.], niin pääset FUNC.-paneeliin, ja kosketa sen jälkeen toimintoa, jonka haluat asettaa tai jota haluat säätää. Voit joutua vetämään vierityspalkkia ylös tai alas, ennen kuin näkyviin tulee halutun toiminnon säätöpainike. Kosketa haluamasi toiminnon säätöpainiketta Vedä sormella ylös tai alas vierityspalkkia, jotta paneelin loppuosa tulee näkyviin Koskettamalla - ja -tilassa [Muokkaa] näyttöön tulee samantyyppinen paneeli, joka sisältää erilaisia toimintoja yhden tai useamman tallenteen tai valokuvan käsittelyyn (esimerkiksi poistaminen, tallenteen lisääminen toistoluetteloon, valokuvien suojaaminen). Kosketa haluamasi toimenpiteen säätöpainiketta Esimerkki Muokkaa-paneelista -tilassa Kosketa haluamasi toimenpiteen säätöpainiketta Valmistelut 29

30 Asetusvalikot 1 Vain - tai -tila: Kosketa [FUNC.] 2 Asetusvalikot avataan koskettamalla [MENU]. Voit avata asetusvalikon myös painamalla kauko-ohjaimesta u. 3 Kosketa haluamasi valikon välilehteä. 4 Vedä sormella ylös tai alas vierityspalkkia, kunnes muutettava asetus on oranssissa valintapalkissa. Valikkokohdat, jotka eivät ole käytettävissä, näkyvät harmaina. 5 Kun haluamasi valikkokohta on oranssin palkin kohdalla, kosketa kehyksen sisälle oikealla. 6 Kosketa haluamaasi vaihtoehtoa ja kosketa [a]. Voit milloin tahansa sulkea valikon koskettamalla [a]. HUOMIOITAVAA Valikkonäytöissä käytetään pientä kirjasinkokoa, jotta nykyisin valittuna olevat vaihtoehdot näkyvät. Voit suurentaa fontin kokoa määrittämällä 6 8 [Fontin koko] -asetukseksi [A Suuri], mutta näytössä näkyvät silloin ainoastaan valittuina olevien vaihtoehtojen kuvakkeet. 30 Valmistelut

31 Ensiasetukset Päiväyksen ja ajan asettaminen Ennen kuin aloitat videokameran käytön, sinun on asetettava päiväys ja aika. [Date/Time-Päivämäärä/aika]-näyttö (päivämäärän ja ajan asetusnäyttö) tulee automaattisesti näkyviin, jos videokameran kellon asetuksia ei ole määritetty. Kun [Date/Time-Päivämäärä/aika]-näyttö avautuu, vuosi voidaan valita. 1 Kosketa kenttää, jota haluat muuttaa (vuosi, kuukausi, päivä, tunnit tai minuutit). 2 Koskettamalla [Z] tai [O] voit vaihtaa tarvittaessa kenttää. 3 Aseta oikea päivämäärä ja aika muuttamalla kaikkia kenttiä samalla tavalla. 4 Valitse haluamasi päivämäärän muoto koskettamalla [Y.M.D/ V.K.P], [M.D,Y/K.P,V] tai [D.M.Y/P.K.V]. 5 Kosketa [24H], jos haluat käyttää 24 tunnin kelloa, tai jätä kohta valitsematta, jos haluat käyttää 12 tunnin kelloa (AAMUPVÄ/ ILTAPVÄ). 6 Koskettamalla [OK] kello käynnistyy ja asetusnäyttö sulkeutuu. HUOMIOITAVAA Jos et käytä videokameraa noin 3 kuukauteen, yhdysrakenteinen litiumakku voi tyhjentyä kokonaan ja päivämäärä- ja aika-asetukset voivat hävitä. Lataa siinä tapauksessa yhdysrakenteinen litiumakku uudelleen (0 192) ja aseta aikavyöhyke, päivämäärä ja aika uudelleen. Jos haluat muuttaa päivämäärää ja aikaa myöhemmin (kuin alkuasetusten aikana), avaa [Date/Time-Päivämäärä/aika]-näyttö asetusvalikoista: [FUNC.]* 8 [MENU] [Date/Time- Päivämäärä/aika] * Vain kun videokamera on tallennustilassa. Valmistelut 31

32 Kielen vaihtaminen Videokameran oletuskielenä on englanti. Voit valita jonkin 26 muusta kielestä. Toimintatilat: [FUNC.]* 8 [MENU] [Language a/kieli]** 8 Haluttu kieli 8 [OK] 8 [a] * Vain kun videokamera on tallennustilassa. **Kun videokameran kieleksi on vaihdettu englanti, kieltä vaihdetaan valitsemalla 6 8 [Languagea/Kieli]. HUOMIOITAVAA Osa säätöpainikkeista, kuten [ZOOM], [FUNC.] tai [MENU], jäävät englanniksi valitusta kielestä riippumatta. Aikavyöhykkeen muuttaminen Valitse aikavyöhyke sijaintisi mukaan. Oletusasetuksena on Pariisi. Toimintatilat: 1 Avaa [Aikavyöhyke/kesäaika]-näyttö. [FUNC.]* 8 [MENU] [Aikavyöhyke/kesäaika] * Vain kun videokamera on tallennustilassa. 2 Aseta kotimaan aikavyöhyke koskettamalla [S] tai matkakohteen aikavyöhyke koskettamalla [V]. 3 Valitse haluamasi aikavyöhyke koskettamalla [Z] tai [O]. Säädä kesäaika tarvittaessa koskettamalla [U]. 4 Sulje valikko koskettamalla [a]. 32 Valmistelut

33 Muistikortin käyttäminen Videokameran kanssa yhteensopivat muistikortit Tämän videokameran kanssa voidaan käyttää alan liikkeissä myytäviä SDHC-muistikortteja (suurkapasiteettisia SD-kortteja) ja SDmuistikortteja. Muistikortin mukaan sille ei kuitenkaan välttämättä voi tallentaa video-otoksia. Katso seuraava taulukko. Lokakuusta 2009 lähtien videotallennustoiminto on testattu Panasonicin, Toshiban ja SanDiskin valmistamilla SD/SDHC-muistikorteilla. Muistikortti Kapasiteetti SD-nopeusluokka Video-otosten tallentaminen enintään 64 Mt SDmuistikortit vähintään 128 Mt N* N SDHCmuistikortit yli 2 Gt * Määräytyy käytetyn muistikortin mukaan. Video-otosten tallentaminen ei välttämättä onnistu. N Tietoja SD-nopeusluokasta: SD-nopeusluokka on standardi, joka ilmaisee SD-/SDHCmuistikorteille vähintään taatun tiedonsiirtonopeuden. Kun ostat uuden muistikortin, tarkista, että pakkauksessa on nopeusluokan logo. Suosittelemme käyttämään muistikortteja, joiden nopeusluokka on 4, 6 tai 10. Eye-Fi-kortit Emme takaa, että tämä tuote tukee Eye-Fi-kortin toimintoja (kuten langatonta tiedonsiirtoa). Mikäli Eye-Fi-kortin kanssa ilmenee ongelmia, ota yhteyttä kortin valmistajaan. Huomaa myös, että monissa maissa ja monilla seuduilla Eye-Fikorttien käyttöön tarvitaan lupa. Kortin käyttöä on kielletty ilman asianmukaista lupaa. Jollet ole varma, onko kortin käyttö sallittu jollain alueella, tarkista asia kortin valmistajalta. Valmistelut 33

34 Muistikortin asettaminen ja poistaminen Muista alustaa (0 37) kaikki muistikortit, ennen kuin käytät niitä videokamerassa ensimmäistä kertaa. 1 Katkaise videokamerasta virta. Varmista, että ON/OFF (CHG) -merkkivalo ei pala. 2 Avaa kahden muistikorttipaikan kansi. 3 Aseta muistikortti toiseen muistikorttipaikkaan. Voit myös käyttää kahta muistikorttia, yksi kumpaankin muistikorttipaikkaan. Aseta muistikortti muistikorttipaikkaan suoraan tarra kohti videokameran etupuolta muistikorttipaikan pohjaan asti niin, että se napsahtaa. Kun haluat käyttää Eye-Fi-kortin langattomia viestintäominaisuuksia, aseta se muistikorttipaikkaan Y. Varmista, että olet ymmärtänyt Eye-Fi-kortit (0 33) mukana tulleet ohjeet, ennen kuin käytät Eye-Fikorttia. 4 Sulje kahden muistikorttipaikan kansi. Älä sulje kantta väkisin, jos kortti ei ole kunnolla paikallaan. Muistikortin poistaminen Paina muistikorttia kerran, jotta se vapautuu. Kun muistikortti ponnahtaa ulospäin, vedä se pois. TÄRKEÄÄ Muistikorteissa on etu- ja takapuoli, jotka ovat keskenään erilaiset. Muistikortin asettaminen väärinpäin voi aiheuttaa videokameraan toimintahäiriön. Aseta muistikortti kohdan 3 ohjeiden mukaan. 34 Valmistelut

35 Muistin valitseminen tallenteille Voit tallentaa video-otokset ja valokuvat sisäiseen muistiin tai muistikortille. Tallennuksen oletusmuistina kummallekin on sisäinen muisti (c) tai muistikortti X (d). Toimintatilat: TARKISTETTAVAA Varmista, että olet ymmärtänyt Eye-Fi-kortit (0 33) mukana tulleet ohjeet, ennen kuin käytät Eye-Fi-korttia. c d [FUNC.] 8 [MENU] [Tallennusväline videoille] tai [Tallennusväline valokuville] 8 [f] (sisäinen muisti), [4] (muistikortti X) tai [7] (muistikortti Y)* 8 [a] [FUNC.] 8 [MENU] [Tallennusväline videoille] tai [Tallennusväline valokuville] 8 [4] (muistikortti X) tai [7] (muistikortti Y)* 8 [a] * Voit muistia valitessasi tarkistaa käytettävissä olevan likimääräisen tallennusajan tai valokuvien lukumäärän käytössä olevien asetusten pohjalta. HUOMIOITAVAA Valitse video-otosten tallentamiseksi sisäiseen muistiin (vain c) tai muistikortille X, jos haluat myöhemmin muuntaa video-otokset vakiopiirtotarkkuuteen niiden Internetiin lataamista tai tavallisten DVDlevyjen luomista varten. Valmistelut 35

36 Video-otosten tallennusvälineen vaihto Voit ottaa käyttöön tallennusvälineen vaihdon: kun sisäinen muisti täyttyy videotallenteesta, videon tallennus jatkuu keskeytyksettä muistikortille. Kun tallennat muistikortille X, voit käyttää muistikorttia Y tallennusvälineen vaihtoon (57). Vain c: Kun tallennat sisäiseen muistiin, voit valita vain muistikortin käytön X tallennusvälineen vaihtoon (34) tai käyttää kumpaakin muistikorttia (357). Toimintatilat: 1 Aseta muistikortti, joka ei sisällä videotallenteita, siihen muistikorttipaikkaan, jota haluat käyttää tallennusvälineen vaihtoon. Kun käytät tallennusvälineen vaihtoa sisäisestä muistista (vain c): yksi muistikorttipaikka X tai kummatkin muistikorttipaikat. Kun käytät tallennusvälineen vaihtoa muistikortilta X: vain muistikorttipaikka Y. 2 Ota tallennusvälineen vaihto käyttöön. [FUNC.] 8 [MENU] [Tallennusväline videoille] 8 [f] (vain c) tai [4] 8 [Tallennusvälineen vaihto] 8Haluttu vaihtoehto* 8 [a] * Saatavilla oleva likimääräinen tallennusaika heijastaa nyt tallennusvälineen vaihtoon käytettyjen muistien yhdistettyä tilaa. HUOMIOITAVAA c Tallennusvälineen vaihtoa ei voi käyttää sisäisestä muistista muistikortille Y. Kun käytät yhtä muistikorttia, varmista, että olet asettanut sen muistikorttipaikkaan X. Mikä tahansa seuraavista toimenpiteistä poistaa tallennusvälineen vaihdon käytöstä: - Videokameran virran katkaiseminen - Kahden muistikorttipaikan kannen avaaminen - Videokameran tilakytkimen asennon muuttaminen 36 Valmistelut

37 - Videokameran toimintatilan muuttaminen - Video-otosten tallentamiseen käytettävän muistin muuttaminen Sisäisen muistin alustaminen (vain c) tai muistikortti Alusta uudet muistikortit, kun käytät niitä ensimmäisen kerran tässä videokamerassa. Voit myös alustaa muistikortin tai sisäisen muistin (vain c), jos haluat poistaa kaikki sen sisältämät tallenteet pysyvästi. csisäinen muisti tulee ostettaessa alustettuna, ja se sisältää musiikkitiedostot toiston taustamusiikkia varten. Toimintatilat: 1 Kytke videokameraan virta verkkolaitteen kautta. Älä irrota virtalähdettä äläkä katkaise videokamerasta virtaa, ennen kuin alustus on päättynyt. 2 Alusta muisti. c d [FUNC.]* 8 [MENU] [Alusta f/g] 8 [f Sisäinen muisti], [4 Muistikortti A] tai [7 Muistikortti B] 8 [Alusta] 8 [Täydellinen alustus]* 8 [Kyllä]** 8 [OK] 8 [a] [FUNC.]* 8 [MENU] [Alusta g] 8 [4 Muistikortti A] tai [7 Muistikortti B] 8 [Alusta] 8 [Täydellinen alustus]* 8 [Kyllä]** 8 [OK] 8 [a] * Kosketa tätä vaihtoehtoa, jos haluat poistaa tiedot fyysisesti etkä pelkästään tyhjentää muistin tiedostovaraustaulukkoa. **Jos valitset [Täydellinen alustus] -vaihtoehdon, voit koskettaa [Peruuta], jos haluat peruuttaa kesken olevan alustuksen. Kaikki tallenteet poistetaan ja tallennusväline toimii ongelmitta. Valmistelut 37

38 TÄRKEÄÄ Muistin alustaminen poistaa pysyvästi kaikki muistissa olevat tallenteet. Menetettyjä alkuperäistallenteita ei voi sen jälkeen palauttaa. Muista tehdä tärkeistä tallenteistasi varmuuskopiot ulkoisella laitteella ennen alustamista (0 126). Muistikortin alustaminen poistaa pysyvästi kaikki musiikkitiedostot, jotka olet mahdollisesti siirtänyt mukana toimitetulta videokameran lisälevyltä muistikortille. (c Sisäiseen muistiin esiasennetut musiikkitiedostot palautetaan muistikortin alustuksen jälkeen.) - Windows-käyttäjät: Siirrä musiikkitiedostot mukana toimitetun ImageMixer 3 SE -ohjelmiston avulla mukana toimitetulta videokameran lisälevyltä muistikorttiin sen alustuksen jälkeen. Lisätietoja on oppaassa ImageMixer 3 SE Ohjelmisto-opas (PDFtiedosto). - Mac OS -käyttäjät: Siirrä musiikkitiedostot Finderilla mukana toimitetun videokameran lisälevyn [MUSIC]-kansiosta muistikorttiin sen alustuksen jälkeen. Lisätietoja muistikortin kansiorakenteesta on kohdassa Tietoa musiikkitiedostoista (0 206). Eye-Fi-korteissa on ostettaessa tarvittava verkon konfigurointiohjelmisto. Varmista, että asennat ohjelmiston ja teet tarvittavat määritykset, ennen kuin alustat Eye-Fi-kortin ja käytät sitä tämän videokameran kanssa. c Sisäisen muistin alustaminen käyttämällä [Täydellinen alustus] -vaihtoehtoa voi kestää hieman (noin 1,5 tuntia). 38 Valmistelut

39 Kaksoiskuvaustila Tässä luvussa käsitellään videoiden ja valokuvien helppoa tallentamista täysautomaattisessa kaksoiskuvaustilassa ja kuvauksen perustoimintojen, kuten zoomauksen ja pikakäynnistyksen, käyttöä. Jos haluat tutustua kaikkiin käyttövalikoihin ja kehittyneempiin toimintoihin, katso vastaavat luvut videotallenteiden (0 56) ja valokuvien (0 104) osalta. Perustallennus Videokuvaus ja valokuvaus kaksoiskuvaustilassa Toimintatilat: 1 Aseta tilakytkin asentoon 5. 2 Kytke videokameraan virta. Video-otokset ja valokuvat tallennetaan oletuksena sisäiseen muistiin (vain c) tai muistikortille X (d). Voit valita video-otosten ja valokuvien tallentamiseen käytettävän muistin (0 35). Lue TÄRKEÄÄ: luku (0 41) ennen Eye-Fi-kortin käyttöä. Video-otosten tallentaminen Aloita tallennus painamalla g. Keskeytä tallennus painamalla g uudelleen. Valokuvien ottaminen 1 Paina j puoliväliin. Kun tarkennus on säätynyt automaattisesti, h muuttuu vihreäksi ja näkyviin tulee yksi tai useampi AF-tarkennuskehys. 2 Paina j pohjaan saakka. ACCESS-ilmaisin vilkkuu kuvaa tallennettaessa. Kaksoiskuvaustila 39

40 Kun olet lopettanut tallentamisen 1 Varmista, että ACCESS-merkkivalo ei pala. 2 Katkaise videokamerasta virta. 3 Sulje LCD-paneeli. Lisätietoja kaksoiskuvauksesta Vain seuraavat toiminnot ovat käytettävissä -tilassa. - Zoomaus (0 43). - Pikakäynnistys (0 44). - Videokollaasi (0 66). - Kehittyneet kuvanvakaintilat (0 61) kävellessä kuvattaessa tai zoomattaessa kaukaisiin kohteisiin (täysi teleasetus). - Kasvojentunnistus (0 64) varmistaa onnistuneet henkilökuvat joka kerta ja seuraa kasvoja myös henkilön liikkuessa. -Kosketa ja seuraa (0 65) pitää muut liikkuvat kohteet tarkkoina ja määrittää niiden tallentamiseen parhaiten sopivat säädöt. Tietoja Älykkäästä AUTO-tilasta Kuvatessasi -tilassa videokamera tunnistaa automaattisesti kohteen, taustan, valaistusolosuhteiden jne. tietyt piirteet, joiden perusteella se säätää useita eri asetuksia (esim. tarkennus, valotus, värit, kuvanvakain, kuvanlaatu), ja valitsee parhaat asetukset kuvattavaa otosta varten. Älykkään AUTO-tilan kuvake muuttuu yhdeksi seuraavista kuvakkeista. 40 Kaksoiskuvaustila

41 Älykkäät AUTO-kuvakkeet Tausta (kuvakkeen väri) Kohde Ihmiset (paikallaan) Ihmiset (liikkuvat) Kirkas (harmaa) Suluissa näkyvä kuvake näkyy taustavalossa. Sininen taivas (vaaleansini nen) Elävät värit (vihreä/ punainen) ( ) ( ) ( ) ( ) ( ) ( ) Muut kuin ihmiset, esim. maisemat ( ) ( ) ( ) Lähellä olevat esineet ( ) ( ) ( ) Auringonlasku (oranssi) Tausta (kuvakkeen väri) Tumma (tummansininen) Kohde Kohdevalo Yökuvaus Ihmiset (paikallaan) Ihmiset (liikkuvat) Muut kuin ihmiset, esim. maisemat Lähellä olevat esineet TÄRKEÄÄ Kun ACCESS-merkkivalo palaa tai vilkkuu, noudata seuraavia varotoimia. Muussa tapauksessa tiedot voivat hävitä lopullisesti tai muisti saattaa vahingoittua. - Älä avaa kahden muistikorttipaikan kantta. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä muuta videokameran toimintatilaa. Kaksoiskuvaustila 41

42 Tallenna tallenteet säännöllisesti (0 126), erityisesti tärkeiden tallenteiden kuvaamisen jälkeen. Canon ei ole vastuussa tietojen katoamisesta tai vioittumisesta. Kun tallennat valokuvia Eye-Fi-kortille muistikorttipaikassa Y, valokuvat ladataan automaattisesti, jos olet konfiguroidun verkon piirissä. Varmista aina, että Eye-Fi-kortti on hyväksytty käytettäväksi kyseisessä maassa / kyseisellä alueella. Katso myös Eye-Fi-kortin käyttö (0 146). HUOMIOITAVAA Virransäästötila: Jos 6 8 [Virransäästötila] 8 [Autom. virrankatkaisu] on [A Käytössä], videokamera sammuu virran säästämiseksi automaattisesti, kun se toimii akulla eikä sitä ole käytetty 5 minuuttiin. Kytke virta videokameraan painamalla x. Kirkkaassa ympäristössä kuvattaessa LCD-näytön käyttäminen voi olla hankalaa. Tällöin voit ottaa käyttöön LCD-näytön taustavalon (0 24) tai säätää LCD-näytön kirkkautta 6 8 [LCD-näytön kirkkaus] -asetuksella. b Voit myös käyttää etsintä (0 25). Valokuvattaessa: - Jos kohde ei sovellu automaattitarkennukseen, h muuttuu keltaiseksi. Aseta videokamera -tilaan ja tarkenna käsin (0 72). - Kun kohde on liian kirkas, näytössä vilkkuu [Ylivalotus]. Käytä tässä tapauksessa lisävarusteena saatavaa 58 mm:n ND4-L- tai ND8-Lsuodatinta. Tietyissä olosuhteissa näytössä näkyvä Älykäs AUTO-kuvake ei välttämättä vastaa kuvattavaa otosta. Erityisesti kuvattaessa oranssia tai sinistä taustaa vasten, Auringonlasku- tai Sininen taivas -kuvake voi tulla näyttöön ja värit voivat näyttää epäluonnollisilta. Silloin suosittelemme tallentamaan y käsisäätötilassa (0 56, 104). -tilan valikoihin ei pääse, mutta seuraavat asetukset voidaan muuttaa etukäteen, ennen kuin videokameran kytkin käännetään asentoon /8 -valikko: [Automaattitarkennustila], [Autom. pitkä valotusaika], [POWERED IS -painike] valikko: [Videokollaasin pituus], [Tallennusväline videoille], [Tallennustila], [Tallennusväline valokuville], [Valokuvan laatu/koko], [Samanaikainen tallennus] valikko: Kaikki asetukset. 42 Kaksoiskuvaustila

43 Zoomaus Toimintatilat: Voit zoomata lähemmäs ja kauemmas kolmella eri tavalla: videokamerassa olevalla zoomin säätimellä, kauko-ohjaimen zoomauspainikkeilla tai käyttämällä kosketusnäytön zoomaussäätimiä. 10x optisen zoomin lisäksi -tilassa voit ottaa käyttöön 200x digitaalisen zoomin 7 8 [Digitaalinen zoom] -asetuksen avulla. Zoomin säätimen tai kauko-ohjaimen käyttö Kun haluat zoomata kauemmas kohteesta, siirrä zoomin säädintä suuntaan Q (laajakulma). Lähemmäksi zoomataan siirtämällä sitä suuntaan P (telekuvaus). Oletusasetuksena zoomin säätimessä on useita nopeuksia: zoomaa hitaammin painamalla säädintä varovasti ja zoomaa nopeammin painamalla säädintä voimakkaammin. Voit käyttää myös kauko-ohjaimen zoomauspainikkeita. W Zoomaa kauemmaksi T Zoomaa lähemmäksi Kauko-ohjaimen zoomaussäätimet 1 Näyttää zoomaussäätimet kosketusnäytöllä. [FUNC.]* 8 [ZOOM] * Ei tarpeen -tilassa. Zoomauksen säätimet näkyvät näytön vasemmassa laidassa. Kaksoiskuvaustila 43

44 2 Zoomia käytetään koskettamalla zoomauksen säätimiä. Koskettamalla Q-alueelle voit zoomata loitommaksi ja koskettamalla P-alueelle voit zoomata lähemmäksi. Kosketa lähemmäksi keskustaa hidasta zoomausta varten; kosketa lähemmäksi e/d-kuvakkeita nopeampaa zoomausta varten. 3 Voit piilottaa zoomaussäätimet koskettamalla [a]. HUOMIOITAVAA Pysyttele vähintään 1 metrin etäisyydellä kohteesta. Täydellä laajakulmalla kuvattaessa lähin tarkennusetäisyys on 1 cm. - tai -tilassa voit myös määrittää 7/8 8 [Zoomausnopeus]-asetukseksi yhden kolmesta vakionopeudesta (3 on nopein, 1 hitain). Kun [Zoomausnopeus] on [I Vaihtuva]: - Kun käytät kauko-ohjaimen P- ja Q-painikkeita, zoomausnopeus on aina [J Nopeus 3]. - Zoomausnopeus on nopeammin tallennuksen taukotilassa kuin todellisen tallennuksen aikana, paitsi kun esitallennus (0 63) on käytössä. Pikakäynnistystoiminto Kun LCD-paneeli suljetaan videokameran virran ollessa kytkettynä, videokamera siirtyy valmiustilaan. Valmiustilassa videokamera kuluttaa vain noin 1/3 tallennettaessa kuluvasta virrasta, mikä säästää energiaa akkua käytettäessä. Lisäksi kun avaat LCD-paneelin tai vedät ulos etsimen (vain b), videokamera on valmis käynnistymään noin 1 sekunnin* kuluttua, joten voit tallentaa kuvauskohteen heti. * Todellinen tallennusaika vaihtelee kuvausolosuhteiden mukaan. Toimintatilat: 1 Kun videokameran virta on kytkettynä ja kamera on tallennustilassa, sulje LCD-paneeli. Kuuluu merkkiääni, ja vihreä ON/OFF (CHG) -merkkivalo muuttuu oranssiksi, mikä ilmaisee, että videokamera on siirtynyt valmiustilaan. 44 Kaksoiskuvaustila

45 2 Kun haluat jatkaa tallentamista, avaa LCD-paneeli. ON/OFF (CHG) -merkkivalo muuttuu taas vihreäksi, ja videokamera on valmis tallentamaan. b Voit myös vetää etsimen ulos ja aloittaa tallentamisen LCDpaneeli suljettuna. Videokamera siirtyy valmiustilaan, kun asetat etsimen alkuperäiseen asentoonsa. TÄRKEÄÄ Älä irrota virtalähdettä valmiustilassa (kun ON/OFF (CHG) -merkkivalo palaa oranssina). HUOMIOITAVAA Videokamera ei siirry valmiustilaan LCD-paneelin ollessa suljettuna, kun ACCESS-merkkivalo on päällä tai vilkkuu, näytössä näkyy valikko tai kun etsin vedetään ulos (vain b). Videokamera ei välttämättä siirry valmiustilaan myöskään silloin, jos LCD-paneeli on kiinni, kun kahden muistikorttipaikan kansi on auki tai kun akun varaus on liian alhainen. Tarkista, että ON/OFF (CHG) -merkkivalo muuttuu oranssiksi. Tietoja valmiustilasta ja automaattisesta virrankatkaisusta: - Videokamera sammuu automaattisesti, jos se jätetään valmiustilaan yli 10 minuutiksi. Kytke virta videokameraan painamalla x. - Voit valita virran katkeamista edeltävän käyttämättömyysajan tai kytkeä pikakäynnistystoiminnon kokonaan pois käytöstä 68[Virransäästötila] 8 [Pikakäynnistys (valmiustilasta)] -asetuksella. - Tavanomainen 5 minuutin automaattinen [Virransäästötila]-tilan virrankatkaisuasetus ei ole käytössä valmiustilassa. Videokameran tilakytkimen asennon muuttaminen kameran ollessa valmiustilassa käynnistää videokameran uudelleen valitussa toimintatilassa. Kaksoiskuvaustila 45

46 Perustoisto Videokuvaus Tässä luvussa käsitellään video-otoksiin liittyviä toimintoja, kuten toistoa, edistynyttä kuvaamista, edistyneitä toimintoja sekä toistoluettelon ja otosten toimintoja. Lisätietoja videootosten peruskuvaustoiminnoista on kohdassa Kaksoiskuvaustila (0 39). Videon toistaminen Toimintatilat: 1 Paina S. Voit siirtyä kuvaustilasta toistotilaan ja päinvastoin myös pitämällä kaukoohjaimen B -painiketta painettuna yli 2 sekuntia. 2 Avaa [Alkuperäinen]- kuvahakemisto, jos se ei vielä näy. [b] 8 [Alkuperäinen] 46 Videokuvaus

47 3 Etsi otos, jonka haluat toistaa. Siirrä zoomin säädintä suuntaan Q, niin näet 15 otosta sivulla; siirrä säädintä suuntaan P, niin näet 6 otosta sivulla. A Muistia luetaan. B Parhaillaan näkyvä kuvahakemisto. C Vedä sormella vasemmalle, jos haluat siirtyä seuraavaan kuvahakemistoon*. D Vedä sormella oikealle, jos haluat siirtyä edelliseen kuvahakemistoon*. E Valitse eri kuvahakemisto, kun haluat lukea eri sisällön tai lukea eri muistista (0 50). F Otoksen aikajana (0 87) ja tallennustiedot. G Rajoita kuvahakemistossa näkyviä otoksia (0 53). * Kun selaat hakemistosivuja, näytön alaosassa näkyy muutaman sekunnin ajan vierityspalkki. Kun otoksia on paljon, sormea voi olla kätevämpi vetää vierityspalkkia pitkin. Videokuvaus 47

48 4 Toista haluamasi otos koskettamalla sitä. Toisto alkaa valitusta otoksesta ja jatkuu kuvahakemiston viimeisen otoksen loppuun. Koskettamalla näyttöä toiston aikana saat näkyviin toiston säätimet. A Pysäytä toisto. B Hyppää otoksen alkuun. Kaksoisnäpäytys vie edelliseen otokseen. C Keskeytä toisto. D Säädä äänenvoimakkuutta vetämällä sormella vasemmalle ja oikealle äänenvoimakkuuspalkissa. E Piilota toiston säätimet koskettamalla mihin tahansa muualle. F Nopea toisto taaksepäin*. G Hyppää seuraavaan otokseen. H Nopea toisto eteenpäin*. * Koskettamalla useita kertoja toistonopeus kasvaa noin 5x 15x 60x normaalinopeuden suuruiseksi. Voit palata nopean toiston aikana normaaliin toistoon koskettamalla mihin tahansa ruudulla. 48 Videokuvaus

49 Toiston tauon aikana: A Palauta toisto. B Hidas toisto taaksepäin*. C Hidas toisto eteenpäin*. * Koskettamalla useita kertoja toiston nopeudeksi tulee 1/8 1/4 normaalinopeudesta. Voit palata hitaan toiston aikana toiston taukotilaan koskettamalla mihin tahansa ruudulla. TÄRKEÄÄ Kun ACCESS-merkkivalo palaa tai vilkkuu, noudata seuraavia varotoimia. Muussa tapauksessa tiedot voivat hävitä pysyvästi. - Älä avaa kahden muistikorttipaikan kantta. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä muuta videokameran toimintatilaa. Et välttämättä voi toistaa tällä videokameralla video-otoksia, jotka on tallennettu muistikortille muulla laitteella. HUOMIOITAVAA Tallennusolosuhteiden mukaan videokuvan tai äänen toistossa saattaa kohtausten välissä olla havaittavissa taukoja. Nopean/hitaan toiston aikana toistettavassa videokuvassa saattaa ilmetä häiriöitä (palikoitumista, raitoja jne.). Näytössä näkyvä nopeus on suuntaa antava. Hidas taaksepäin toisto näyttää samalta kuin jatkuva ruutu taaksepäin -nopeus. Videokuvaus 49
