1 CEL-SU1FA261 HD-videokamera Käyttöopas PAL

2 Johdanto Tärkeitä käyttöohjeita TEKIJÄNOIKEUSVAROITUS: Materiaalien luvaton tallennus voi loukata tekijänoikeuden haltijoiden oikeuksia ja rikkoa tekijänoikeuslakeja. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. 2 Sähköiskuvaaran ehkäisemiseksi suojaa tuote kosteudelta ja roiskeilta. Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa. CA-570-verkkolaitteen tunnistuslaatta on laitteen pohjassa. Vain Euroopan unionin sekä ETA:n (Norja, Islanti ja Liechtenstein) alueelle. Nämä tunnukset osoittavat, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (SER-direktiivi, 2012/19/EU), paristoista ja akuista annettu direktiivi (2006/66/EY) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Jos yllä olevan symbolin alapuolelle on paristodirektiivin mukaisesti painettu kemiallisen aineen tunnus, kyseinen paristo tai akku sisältää raskasmetalleja (Hg = elohopea, Cd = kadmium, Pb = lyijy) enemmän kuin paristodirektiivin salliman määrän. Tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi kodinkoneliikkeeseen uutta vastaavaa tuotetta ostettaessa tai viralliseen sähkö- ja elektroniikkalaiteromun tai paristojen ja akkujen keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Tuotteen asianmukainen hävittäminen säästää myös luonnonvaroja. Jos haluat lisätietoja tämän tuotteen kierrätyksestä, ota yhteys kunnan jätehuoltoviranomaisiin tai käyttämääsi jätehuoltoyhtiöön tai käy osoitteessa tai Tavaramerkkitietoja SD-, SDHC- ja SDXC-logot ovat SD-3C, LLC:n tavaramerkkejä. Microsoft ja Windows ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Apple ja Mac OS ovat Apple Inc:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. x.v.color ja x.v.color -logo ovat tavaramerkkejä. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. AVCHD ja AVCHD -logo ovat Panasonic Corporationin ja Sony Corporationin tavaramerkkejä. Valmistettu Dolby Laboratoriesin lisenssin nojalla. Dolby ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. Muutkin kuin edellä mainitut nimet ja tuotteet voivat olla yritysten rekisteröityjä tavaramerkkejä tai tavaramerkkejä. Tämä laite sisältää Microsoftin lisensoimaa exfat-teknologiaa. Full HD 1080 tarkoittaa Canonin videokameroita, jotka ovat yhteensopivia pystysuuntaisesta pikselistä (skannausviivasta) muodostetun teräväpiirtovideokuvan kanssa. TÄMÄN TUOTTEEN KÄYTTÄMINEN MUUHUN KUIN HENKILÖKOHTAISEEN KÄYTTÖÖN TAVALLA, JOKA ON PAKKAUSVÄLINEIDEN VIDEOTIETOJEN KOODAAMISEEN LIITTYVÄN MPEG-2-STANDARDIN MUKAINEN, ON KIELLETTY ILMAN MPEG-2- PATENTTIKANSION SOVELTUVAA LISENSSIÄ, JOKA ON SAATAVISSA MPEG LA L.L.C.:LTÄ OSOITTEESTA 250 STEELE STREET, SUITE 300, DENVER, COLORADO Tämä tuote on lisensoitu AT&T:n MPEG-4-standardia koskevien patenttien mukaisesti, ja sitä voidaan käyttää MPEG-4-yhteensopivien videotallenteiden koodaamiseen ja/tai MPEG-4-yhteensopivien videotallenteiden koodin purkamiseen, kun koodaus on tehty vain (1) henkilökohtaiseen tai ei-kaupalliseen tarkoitukseen tai (2) videopalvelujen tarjoajan toimesta AT&T-patenttien mukaisesti MPEG-4- yhteensopiville videoille. Lisenssiä ei myönnetä eikä anneta ymmärtää myönnetyn muuhun MPEG-4-standardin mukaiseen käyttöön.

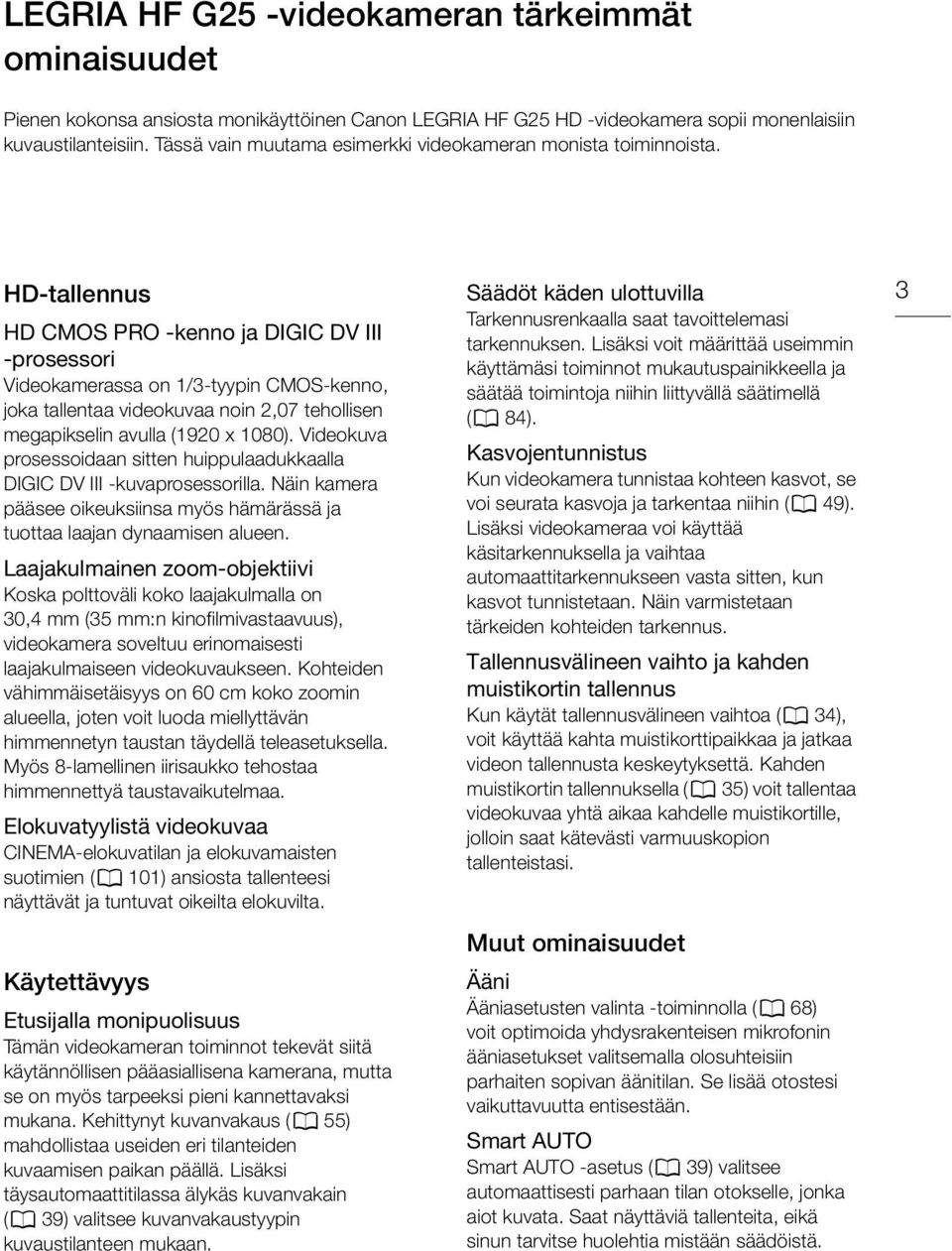

3 LEGRIA HF G25 -videokameran tärkeimmät ominaisuudet Pienen kokonsa ansiosta monikäyttöinen Canon LEGRIA HF G25 HD -videokamera sopii monenlaisiin kuvaustilanteisiin. Tässä vain muutama esimerkki videokameran monista toiminnoista. HD-tallennus HD CMOS PRO -kenno ja DIGIC DV III -prosessori Videokamerassa on 1/3-tyypin CMOS-kenno, joka tallentaa videokuvaa noin 2,07 tehollisen megapikselin avulla (1920 x 1080). Videokuva prosessoidaan sitten huippulaadukkaalla DIGIC DV III -kuvaprosessorilla. Näin kamera pääsee oikeuksiinsa myös hämärässä ja tuottaa laajan dynaamisen alueen. Laajakulmainen zoom-objektiivi Koska polttoväli koko laajakulmalla on 30,4 mm (35 mm:n kinofilmivastaavuus), videokamera soveltuu erinomaisesti laajakulmaiseen videokuvaukseen. Kohteiden vähimmäisetäisyys on 60 cm koko zoomin alueella, joten voit luoda miellyttävän himmennetyn taustan täydellä teleasetuksella. Myös 8-lamellinen iirisaukko tehostaa himmennettyä taustavaikutelmaa. Elokuvatyylistä videokuvaa CINEMA-elokuvatilan ja elokuvamaisten suotimien (A 101) ansiosta tallenteesi näyttävät ja tuntuvat oikeilta elokuvilta. Käytettävyys Etusijalla monipuolisuus Tämän videokameran toiminnot tekevät siitä käytännöllisen pääasiallisena kamerana, mutta se on myös tarpeeksi pieni kannettavaksi mukana. Kehittynyt kuvanvakaus (A 55) mahdollistaa useiden eri tilanteiden kuvaamisen paikan päällä. Lisäksi täysautomaattitilassa älykäs kuvanvakain (A 39) valitsee kuvanvakaustyypin kuvaustilanteen mukaan. Säädöt käden ulottuvilla Tarkennusrenkaalla saat tavoittelemasi tarkennuksen. Lisäksi voit määrittää useimmin käyttämäsi toiminnot mukautuspainikkeella ja säätää toimintoja niihin liittyvällä säätimellä (A 84). Kasvojentunnistus Kun videokamera tunnistaa kohteen kasvot, se voi seurata kasvoja ja tarkentaa niihin (A 49). Lisäksi videokameraa voi käyttää käsitarkennuksella ja vaihtaa automaattitarkennukseen vasta sitten, kun kasvot tunnistetaan. Näin varmistetaan tärkeiden kohteiden tarkennus. Tallennusvälineen vaihto ja kahden muistikortin tallennus Kun käytät tallennusvälineen vaihtoa (A 34), voit käyttää kahta muistikorttipaikkaa ja jatkaa videon tallennusta keskeytyksettä. Kahden muistikortin tallennuksella (A 35) voit tallentaa videokuvaa yhtä aikaa kahdelle muistikortille, jolloin saat kätevästi varmuuskopion tallenteistasi. Muut ominaisuudet Ääni Ääniasetusten valinta -toiminnolla (A 68) voit optimoida yhdysrakenteisen mikrofonin ääniasetukset valitsemalla olosuhteisiin parhaiten sopivan äänitilan. Se lisää otostesi vaikuttavuutta entisestään. Smart AUTO Smart AUTO -asetus (A 39) valitsee automaattisesti parhaan tilan otokselle, jonka aiot kuvata. Saat näyttäviä tallenteita, eikä sinun tarvitse huolehtia mistään säädöistä. 3

4 4 LCD-näyttö ja etsin LCD-näytössä ja etsimessä on 100 %:n kuvaala, joista voit tarkistaa, että otoksesi rajaus on kohdallaan. Kosketa AE Koskettamalla näyttöä saat tummemmista alueista kirkkaampia (A 60). Toimenpide on helppo, mutta sen ansiosta saat kuvaan haluamasi valotuksen. Lisätyt ja parannetut toiminnot Muita toimintoja ovat kahdenlaiset videon tarkkailut (A 79), muunto normaaliin tarkkuuteen (A 133) ja tarinanluontitoiminto (A 99), jonka avulla voit luoda kiehtovia videotarinoita.

5 Nauti tallenteistasi muilla laitteilla Liitä videokamera HDTV-televisioon (A 119) Toista video suoraan tallentamaltasi muistikortilta AVCHD-yhteensopivat HDTV-teräväpiirtotelevisiot ja digitaaliset tallentimet, joissa on käytetyn muistikorttityypin kanssa yhteensopiva korttipaikka* 5 Eye-Fi-kortilla (A 136) voit ladata tallenteesi langattomasti tietokoneelle tai videoiden jakamiseen tarkoitettuun Internetsivustoon Tallenna kuvaamasi videot Luo levyjä Käytä mukana toimitettua PIXELA:n ohjelmistoa (A 127, 133) Teräväpiirtotarkkuus Normaali tarkkuus Muunna HD-videosi jo videokamerassa normaalitarkkuuksisiksi tiedostoiksi (A 133) * Katso laitteen käyttöopasta. Käytetyn laitteen mukaan asianmukainen toisto ei välttämättä ole mahdollista, vaikka laite olisi AVCHD-yhteensopiva. Toista siinä tapauksessa video-otokset muistikortilta videokameralla.

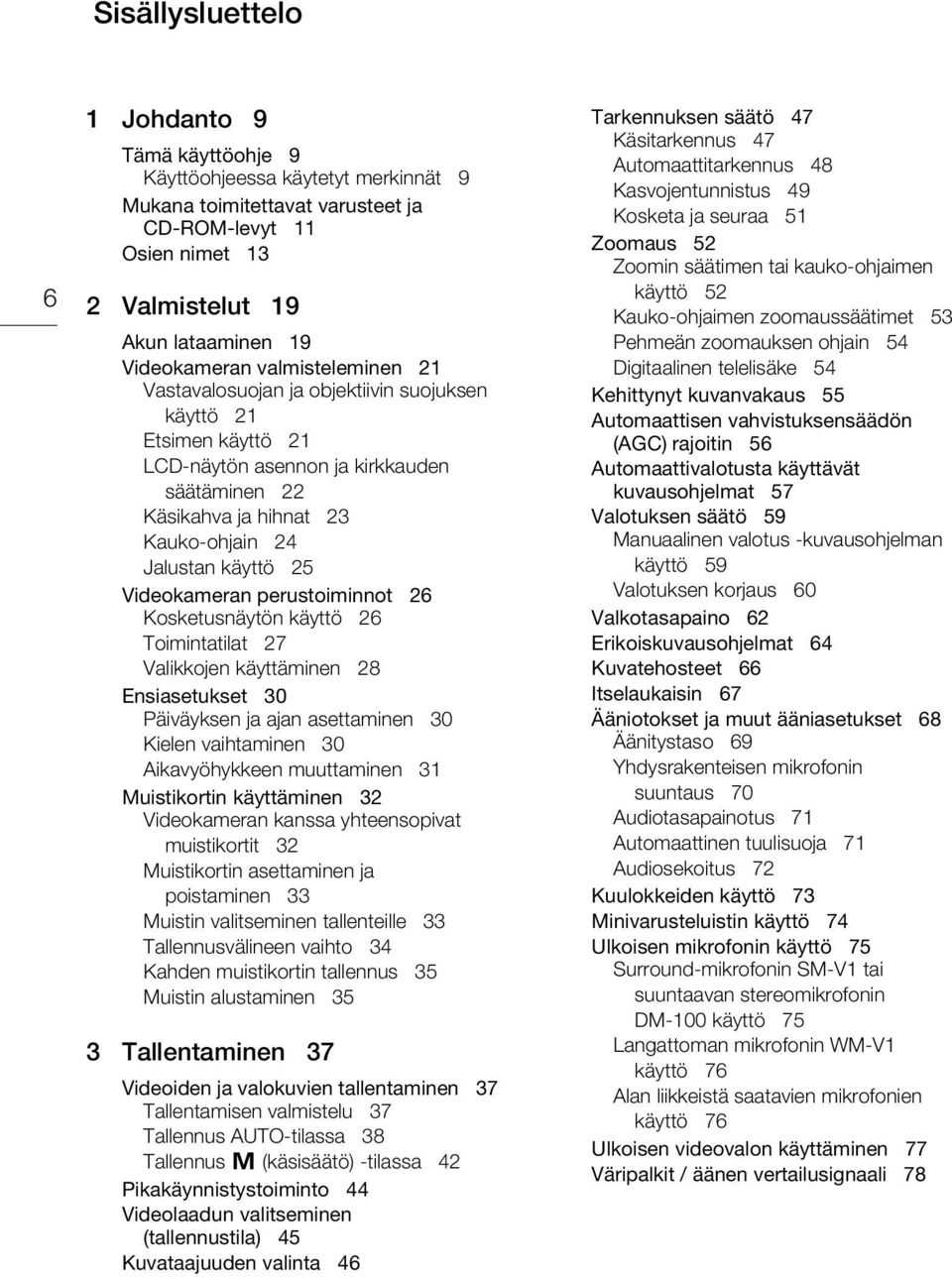

6 Sisällysluettelo 6 1 Johdanto 9 Tämä käyttöohje 9 Käyttöohjeessa käytetyt merkinnät 9 Mukana toimitettavat varusteet ja CD ROM-levyt 11 Osien nimet 13 2 Valmistelut 19 Akun lataaminen 19 Videokameran valmisteleminen 21 Vastavalosuojan ja objektiivin suojuksen käyttö 21 Etsimen käyttö 21 LCD-näytön asennon ja kirkkauden säätäminen 22 Käsikahva ja hihnat 23 Kauko-ohjain 24 Jalustan käyttö 25 Videokameran perustoiminnot 26 Kosketusnäytön käyttö 26 Toimintatilat 27 Valikkojen käyttäminen 28 Ensiasetukset 30 Päiväyksen ja ajan asettaminen 30 Kielen vaihtaminen 30 Aikavyöhykkeen muuttaminen 31 Muistikortin käyttäminen 32 Videokameran kanssa yhteensopivat muistikortit 32 Muistikortin asettaminen ja poistaminen 33 Muistin valitseminen tallenteille 33 Tallennusvälineen vaihto 34 Kahden muistikortin tallennus 35 Muistin alustaminen 35 3 Tallentaminen 37 Videoiden ja valokuvien tallentaminen 37 Tallentamisen valmistelu 37 Tallennus AUTO-tilassa 38 Tallennus n (käsisäätö) -tilassa 42 Pikakäynnistystoiminto 44 Videolaadun valitseminen (tallennustila) 45 Kuvataajuuden valinta 46 Tarkennuksen säätö 47 Käsitarkennus 47 Automaattitarkennus 48 Kasvojentunnistus 49 Kosketa ja seuraa 51 Zoomaus 52 Zoomin säätimen tai kauko-ohjaimen käyttö 52 Kauko-ohjaimen zoomaussäätimet 53 Pehmeän zoomauksen ohjain 54 Digitaalinen telelisäke 54 Kehittynyt kuvanvakaus 55 Automaattisen vahvistuksensäädön (AGC) rajoitin 56 Automaattivalotusta käyttävät kuvausohjelmat 57 Valotuksen säätö 59 Manuaalinen valotus -kuvausohjelman käyttö 59 Valotuksen korjaus 60 Valkotasapaino 62 Erikoiskuvausohjelmat 64 Kuvatehosteet 66 Itselaukaisin 67 Ääniotokset ja muut ääniasetukset 68 Äänitystaso 69 Yhdysrakenteisen mikrofonin suuntaus 70 Audiotasapainotus 71 Automaattinen tuulisuoja 71 Audiosekoitus 72 Kuulokkeiden käyttö 73 Minivarusteluistin käyttö 74 Ulkoisen mikrofonin käyttö 75 Surround-mikrofonin SM-V1 tai suuntaavan stereomikrofonin DM-100 käyttö 75 Langattoman mikrofonin WM-V1 käyttö 76 Alan liikkeistä saatavien mikrofonien käyttö 76 Ulkoisen videovalon käyttäminen 77 Väripalkit / äänen vertailusignaali 78

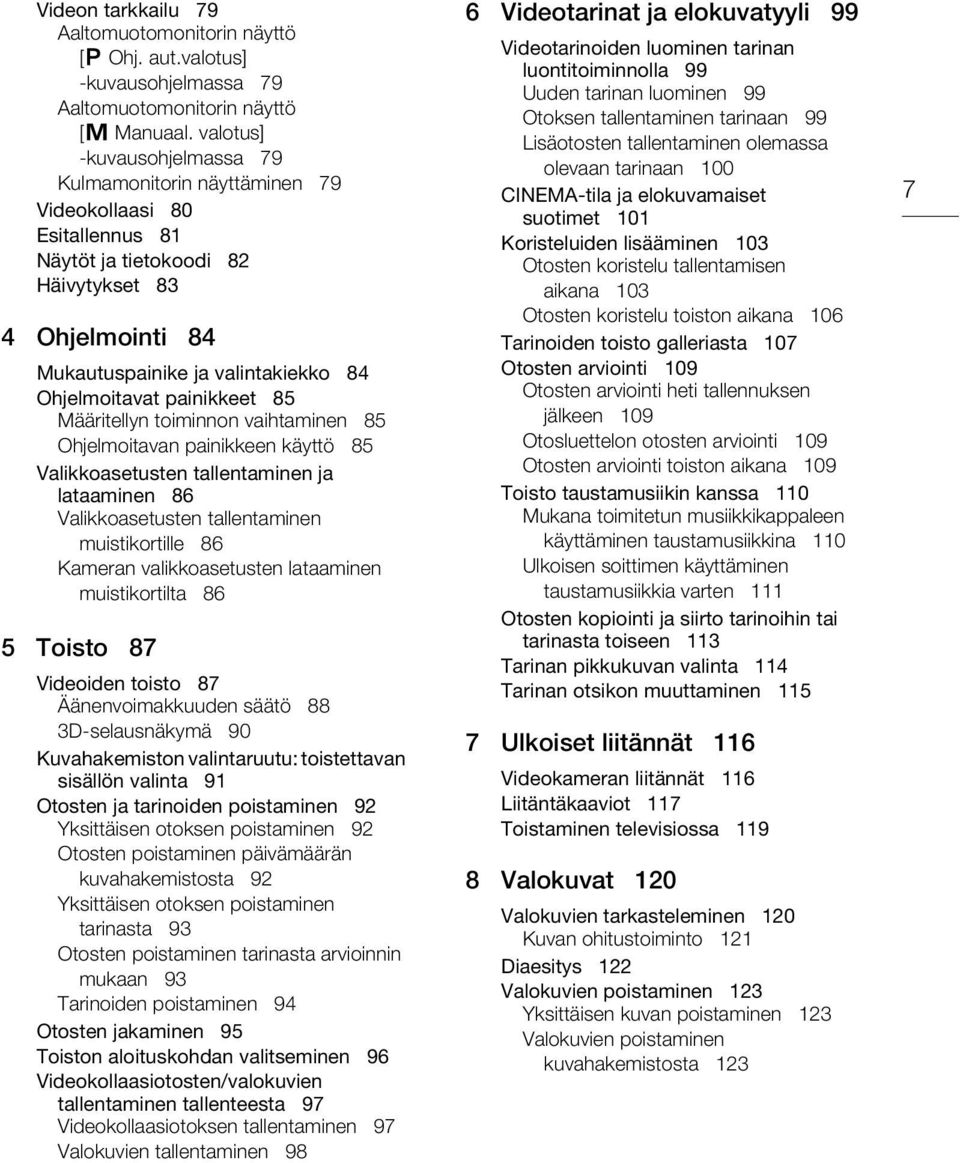

7 Videon tarkkailu 79 Aaltomuotomonitorin näyttö [ Ohj. aut.valotus] kuvausohjelmassa 79 Aaltomuotomonitorin näyttö [n Manuaal. valotus] kuvausohjelmassa 79 Kulmamonitorin näyttäminen 79 Videokollaasi 80 Esitallennus 81 Näytöt ja tietokoodi 82 Häivytykset 83 4 Ohjelmointi 84 Mukautuspainike ja valintakiekko 84 Ohjelmoitavat painikkeet 85 Määritellyn toiminnon vaihtaminen 85 Ohjelmoitavan painikkeen käyttö 85 Valikkoasetusten tallentaminen ja lataaminen 86 Valikkoasetusten tallentaminen muistikortille 86 Kameran valikkoasetusten lataaminen muistikortilta 86 5 Toisto 87 Videoiden toisto 87 Äänenvoimakkuuden säätö 88 3D-selausnäkymä 90 Kuvahakemiston valintaruutu: toistettavan sisällön valinta 91 Otosten ja tarinoiden poistaminen 92 Yksittäisen otoksen poistaminen 92 Otosten poistaminen päivämäärän kuvahakemistosta 92 Yksittäisen otoksen poistaminen tarinasta 93 Otosten poistaminen tarinasta arvioinnin mukaan 93 Tarinoiden poistaminen 94 Otosten jakaminen 95 Toiston aloituskohdan valitseminen 96 Videokollaasiotosten/valokuvien tallentaminen tallenteesta 97 Videokollaasiotoksen tallentaminen 97 Valokuvien tallentaminen 98 6 Videotarinat ja elokuvatyyli 99 Videotarinoiden luominen tarinan luontitoiminnolla 99 Uuden tarinan luominen 99 Otoksen tallentaminen tarinaan 99 Lisäotosten tallentaminen olemassa olevaan tarinaan 100 CINEMA-tila ja elokuvamaiset suotimet 101 Koristeluiden lisääminen 103 Otosten koristelu tallentamisen aikana 103 Otosten koristelu toiston aikana 106 Tarinoiden toisto galleriasta 107 Otosten arviointi 109 Otosten arviointi heti tallennuksen jälkeen 109 Otosluettelon otosten arviointi 109 Otosten arviointi toiston aikana 109 Toisto taustamusiikin kanssa 110 Mukana toimitetun musiikkikappaleen käyttäminen taustamusiikkina 110 Ulkoisen soittimen käyttäminen taustamusiikkia varten 111 Otosten kopiointi ja siirto tarinoihin tai tarinasta toiseen 113 Tarinan pikkukuvan valinta 114 Tarinan otsikon muuttaminen Ulkoiset liitännät 116 Videokameran liitännät 116 Liitäntäkaaviot 117 Toistaminen televisiossa Valokuvat 120 Valokuvien tarkasteleminen 120 Kuvan ohitustoiminto 121 Diaesitys 122 Valokuvien poistaminen 123 Yksittäisen kuvan poistaminen 123 Valokuvien poistaminen kuvahakemistosta 123 7

8 8 9 Materiaalin tallentaminen/ jakaminen 124 Tallenteiden kopiointi muistikortille 124 Otosten kopiointi päivämäärän kuvahakemistosta 124 Otosten kopiointi tarinasta arvioinnin mukaan 125 Yksittäisen kuvan kopioiminen 125 Valokuvien kopioiminen kuvahakemistosta 126 Materiaalin tallentaminen tietokoneelle 127 Videoiden tallentaminen (vain Windows) 127 Valokuvien tallentaminen (Windows / Mac OS) 128 Tallenteiden kopioiminen ulkoisella videotallentimella 131 Teräväpiirtoisina 131 Normaalitarkkuuksisina 131 Videoiden muuntaminen ja tallentaminen tietokoneeseen 133 Otosten muuntaminen normaalitarkkuuksisiksi päivämäärän kuvahakemistosta 133 Otosten muuntaminen tarinasta normaalitarkkuuksisiksi arvioinnin mukaan 135 Vain otoksen tai tarinan yhden osan muuntaminen 135 Videoiden lataaminen langattomasti Lisätietoja 138 Liite: Valikkovaihtoehtojen luettelot 138 FUNC.-paneeli 138 Asetusvalikot 141 Liite: Näytöt ja kuvakkeet 150 Vianmääritys 154 Viestilista 159 Käsittelyn varotoimet 165 Videokamera 165 Akku 166 Muistikortti 166 Ladattava yhdysrakenteinen litiumakku 167 Litiumnappiparisto 167 Hävittäminen 167 Huolto/muuta 168 Puhdistaminen 168 Kosteuden tiivistyminen 168 Videokameran käyttäminen ulkomailla 169 Valinnaiset lisävarusteet 170 Tekniset tiedot 175 Hakemisto 179

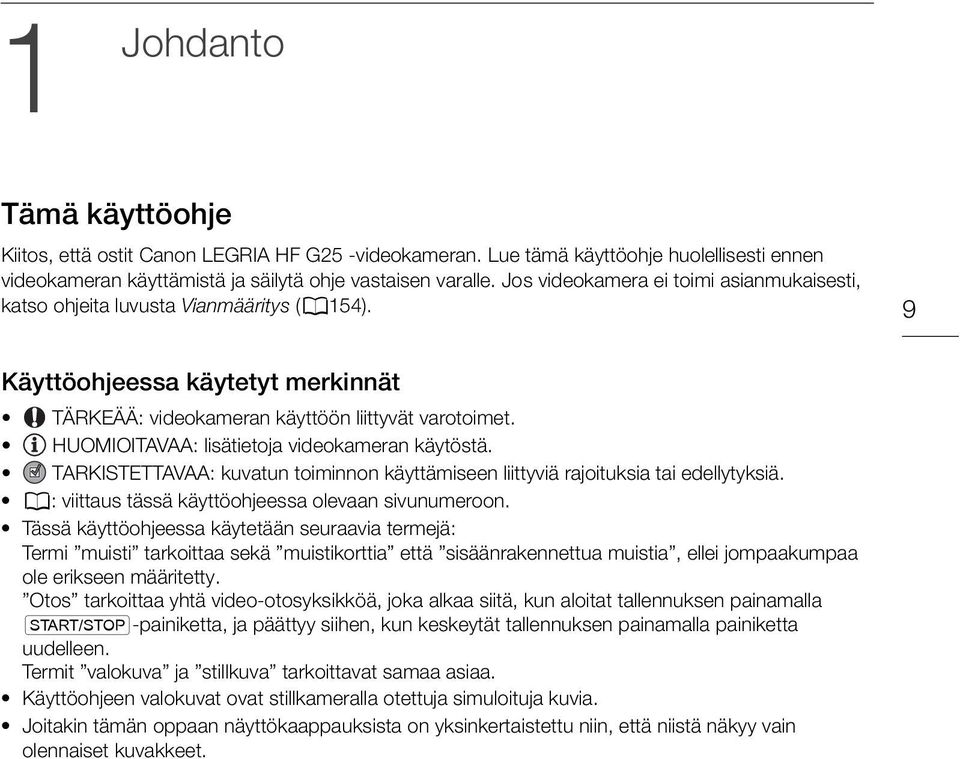

9 1 Johdanto Johdanto Tämä käyttöohje Tämä käyttöohje Kiitos, että ostit Canon LEGRIA HF G25 -videokameran. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamera ei toimi asianmukaisesti, katso ohjeita luvusta Vianmääritys (A154). 9 Käyttöohjeessa käytetyt merkinnät TÄRKEÄÄ: videokameran käyttöön liittyvät varotoimet. HUOMIOITAVAA: lisätietoja videokameran käytöstä. TARKISTETTAVAA: kuvatun toiminnon käyttämiseen liittyviä rajoituksia tai edellytyksiä. A: viittaus tässä käyttöohjeessa olevaan sivunumeroon. Tässä käyttöohjeessa käytetään seuraavia termejä: Termi muisti tarkoittaa sekä muistikorttia että sisäänrakennettua muistia, ellei jompaakumpaa ole erikseen määritetty. Otos tarkoittaa yhtä video-otosyksikköä, joka alkaa siitä, kun aloitat tallennuksen painamalla Y-painiketta, ja päättyy siihen, kun keskeytät tallennuksen painamalla painiketta uudelleen. Termit valokuva ja stillkuva tarkoittavat samaa asiaa. Käyttöohjeen valokuvat ovat stillkameralla otettuja simuloituja kuvia. Joitakin tämän oppaan näyttökaappauksista on yksinkertaistettu niin, että niistä näkyy vain olennaiset kuvakkeet.

10 Tämä käyttöohje tarkoittaa, että toiminto on käytettävissä kyseisessä toimintatilassa, ja tarkoittaa, että toiminto ei ole käytettävissä. Jos haluat lisätietoja, katso Toimintatilat (A 27). Hakasulkeet [ ] viittaavat näytöllä kosketettaviin ohjauspainikkeisiin ja valikon vaihtoehtoihin sekä muihin näyttöviesteihin ja näyttöihin. 10 Itselaukaisin Itselaukaisin Toimintatilat: * * Käytettävissä vain videoille. 1 Avaa [Itselaukaisin]-näyttö. [FUNC.] > [MENU] > r > [Itselaukaisin] 2Kosketa [i Käytössä <] ja kosketa sitten [X]. < tulee näyttöön. Itselaukaisin poistetaan käytöstä toistamalla edellä kuvattu sarja ja valitsemalla [j Ei käytössä]. Video-otokset: paina tallennuksen taukotilassa Y videokamerassa tai kaukoohjaimessa. Videokamera aloittaa tallentamisen 10 sekunnin kuluttua*. Aikalukema näkyy näytössä. Valokuvat: Kosketa tallennuksen taukotilassa [PHOTO] tai paina Z kauko-ohjaimessa. Videokamera tallentaa valokuvan 10 sekunnin kuluttua*. Aikalukema näkyy näytössä. * Kauko-ohjainta käytettäessä 2 sekunnin kuluttua. Kun lähtölaskenta on alkanut, mikä tahansa seuraavista toimenpiteistä peruuttaa itselaukaisimen: - Y -painikkeen painaminen kun tallennat videoita Muiden videokamerassa olevien fyysisten painikkeiden ja kytkinten nimet on merkitty painikekehyksellä. Esimerkiksi Y. Nuoli > viittaa valikkojen valintaan. Tarkka kuvaus valikkojen käytöstä on kohdassa Valikkojen käyttäminen (A 28). Tiivistelmä käytettävissä olevista valikkovaihtoehdoista ja asetuksista on liitteessä Valikkovaihtoehtojen luettelot (A 138).

11 Mukana toimitettavat varusteet ja CD ROM-levyt Mukana toimitettavat varusteet ja CD ROM-levyt Videokameran mukana toimitetaan seuraavat varusteet: 11 CA-570-verkkolaite (ja virtajohto) Akku BP-808 Kauko-ohjain WL-D89 (sis. litiumnappipariston CR2025) Osoitinkynä HDMI-kaapeli HTC-100/S Stereovideokaapeli STV-250N USB-kaapeli IFC-300PCU/S Vastavalosuoja ja objektiivin suoja Objektiivin suojus PIXELA:n ohjelmiston aloitusopas Pikaopas

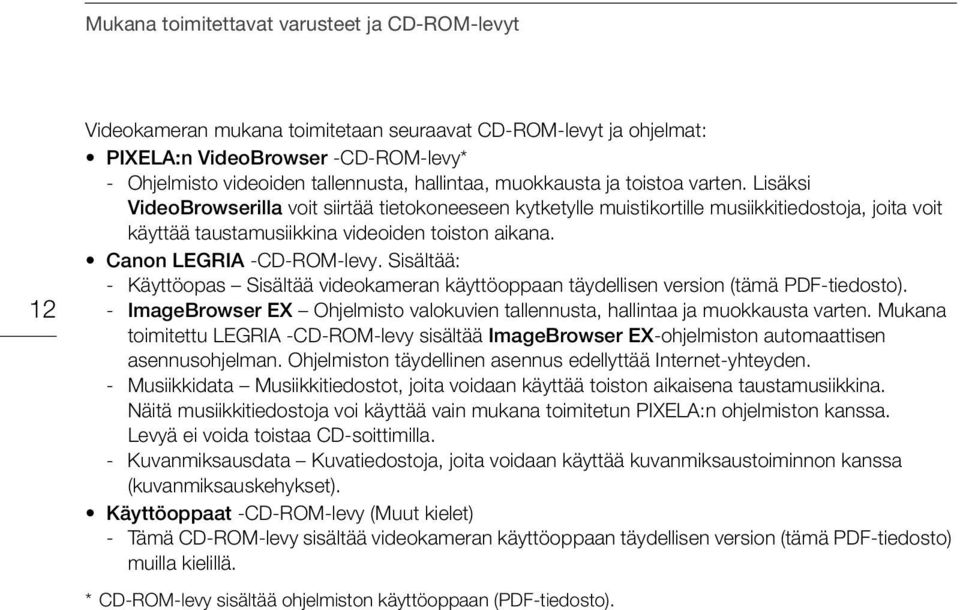

12 Mukana toimitettavat varusteet ja CD ROM-levyt 12 Videokameran mukana toimitetaan seuraavat CD-ROM-levyt ja ohjelmat: PIXELA:n VideoBrowser -CD-ROM-levy* - Ohjelmisto videoiden tallennusta, hallintaa, muokkausta ja toistoa varten. Lisäksi VideoBrowserilla voit siirtää tietokoneeseen kytketylle muistikortille musiikkitiedostoja, joita voit käyttää taustamusiikkina videoiden toiston aikana. Canon LEGRIA -CD-ROM-levy. Sisältää: - Käyttöopas Sisältää videokameran käyttöoppaan täydellisen version (tämä PDF-tiedosto). - ImageBrowser EX Ohjelmisto valokuvien tallennusta, hallintaa ja muokkausta varten. Mukana toimitettu LEGRIA -CD-ROM-levy sisältää ImageBrowser EX-ohjelmiston automaattisen asennusohjelman. Ohjelmiston täydellinen asennus edellyttää Internet-yhteyden. - Musiikkidata Musiikkitiedostot, joita voidaan käyttää toiston aikaisena taustamusiikkina. Näitä musiikkitiedostoja voi käyttää vain mukana toimitetun PIXELA:n ohjelmiston kanssa. Levyä ei voida toistaa CD-soittimilla. - Kuvanmiksausdata Kuvatiedostoja, joita voidaan käyttää kuvanmiksaustoiminnon kanssa (kuvanmiksauskehykset). Käyttöoppaat -CD-ROM-levy (Muut kielet) - Tämä CD-ROM-levy sisältää videokameran käyttöoppaan täydellisen version (tämä PDF-tiedosto) muilla kielillä. * CD-ROM-levy sisältää ohjelmiston käyttöoppaan (PDF-tiedosto).

13 Osien nimet Osien nimet Kuva vasemmalta sivulta RESET (nollaus) -painike (A 157) 2 U (kamera/toisto) -painike (A 27) 3 DISP. (näyttö) -painike (A 82) / BATT. INFO (akun tiedot) -painike (A 153) 4 Kahden muistikorttipaikan suojus 5 Muistikorttipaikka 2 (A 33) 6 Muistikorttipaikka 3 (A 33) 7 Vastavalosuoja (A 21) 8 Objektiivin suojan kytkin (A 37) 9 Tarkennusrengas (A 47) 10 COMPONENT OUT -liitäntä (A 116, 117) 11 AV OUT -liitäntä (A 116, 118)/ (kuulokkeet) -liitäntä (A 73)

14 Osien nimet Kuva oikealta sivulta Sisäänrakennettu kaiutin (A 88) 2 REMOTE-liitäntä Ulkoisten kauko-ohjaimien liittämiseksi. 3 HDMI OUT -liitäntä (A 116, 117) 4 USB-liitäntä (A 116, 118) 5 Käsikahvan hihna (A 23) 6 MIC (mikrofoni) -liitäntä (A 76, 111)

15 Osien nimet Kuva edestä 1 15 Kuva takaa Instant AF -anturi (A 48, 168) 2 Kauko-ohjaintunnistin (A 24) 3 AF/MF-painike (A 47) / WEB-painike (A 133)/ Ohjelmoitava painike 1 (A 85) 4 PRE REC (esitallennus) -painike (A 81) / ohjelmoitava painike 2 (A 85) 5 Etsin (A 21) 6 START/STOP-painike (A 37) 7 Hihnan kiinnike (A 23) 8 DC IN -liitäntä (A 19) 9 LCD-kosketusnäyttö (A 22, 26) 10 CUSTOM (muokattava) -painike (A 84) 11 CUSTOM (muokattava) -valintakiekko (A 84) 12 Dioptrian korjausvipu (A 21) 13 Akkukotelo (A 19)

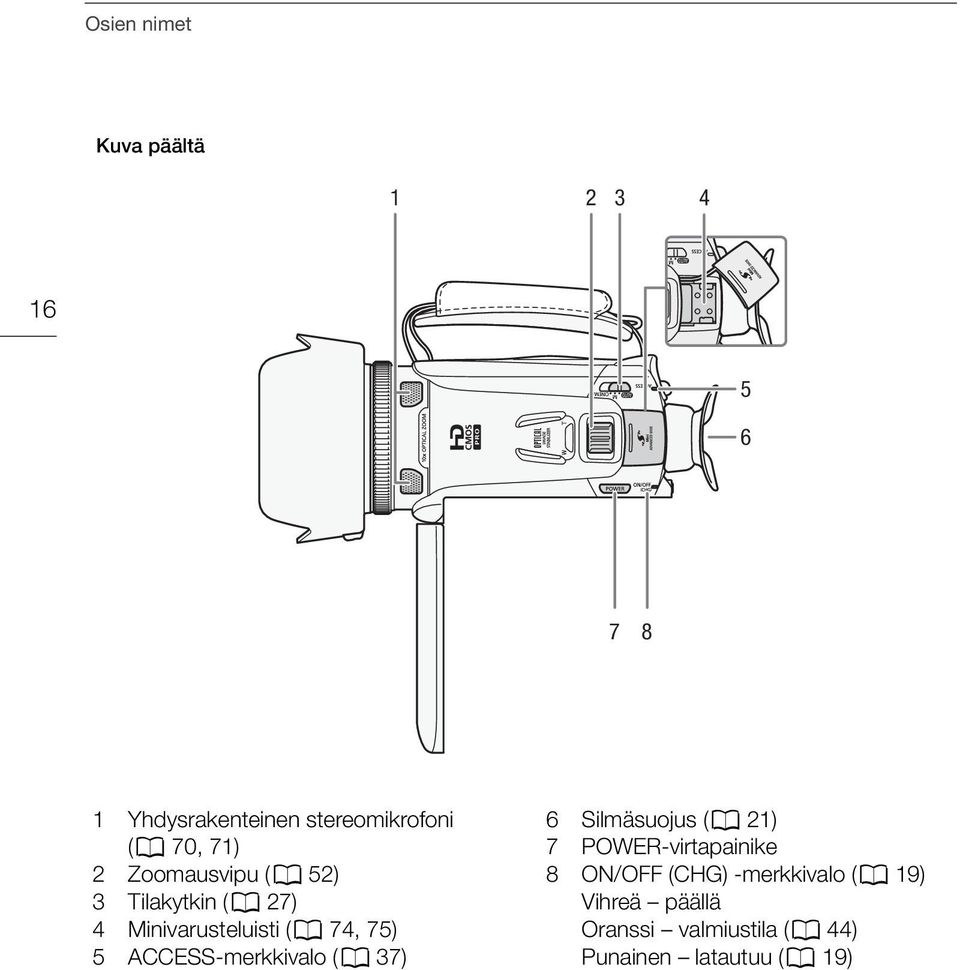

16 Osien nimet Kuva päältä Yhdysrakenteinen stereomikrofoni (A 70, 71) 2 Zoomausvipu (A 52) 3 Tilakytkin (A 27) 4 Minivarusteluisti (A 74, 75) 5 ACCESS-merkkivalo (A 37) 6 Silmäsuojus (A 21) 7 POWER-virtapainike 8 ON/OFF (CHG) -merkkivalo (A 19) Vihreä päällä Oranssi valmiustila (A 44) Punainen latautuu (A 19)

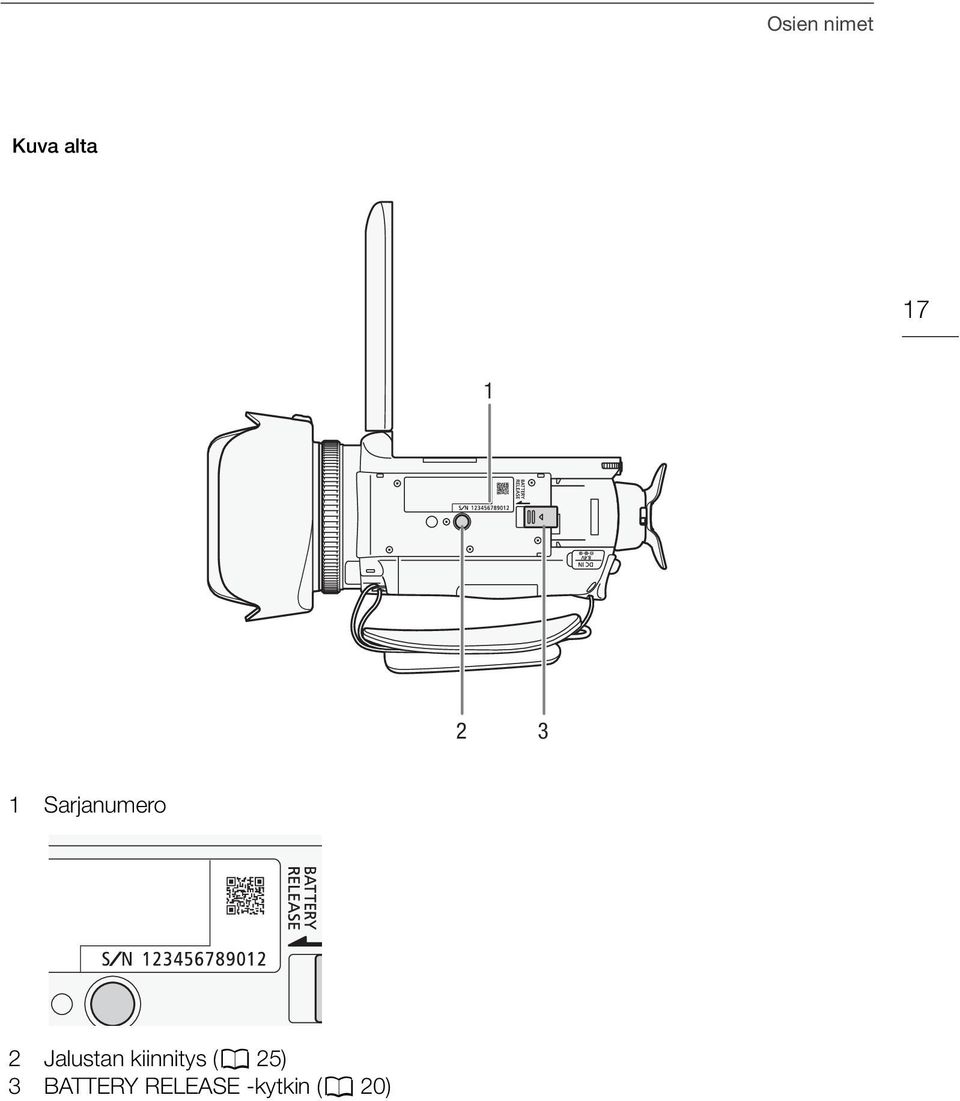

17 Osien nimet Kuva alta Sarjanumero 2 Jalustan kiinnitys (A 25) 3 BATTERY RELEASE -kytkin (A 20)

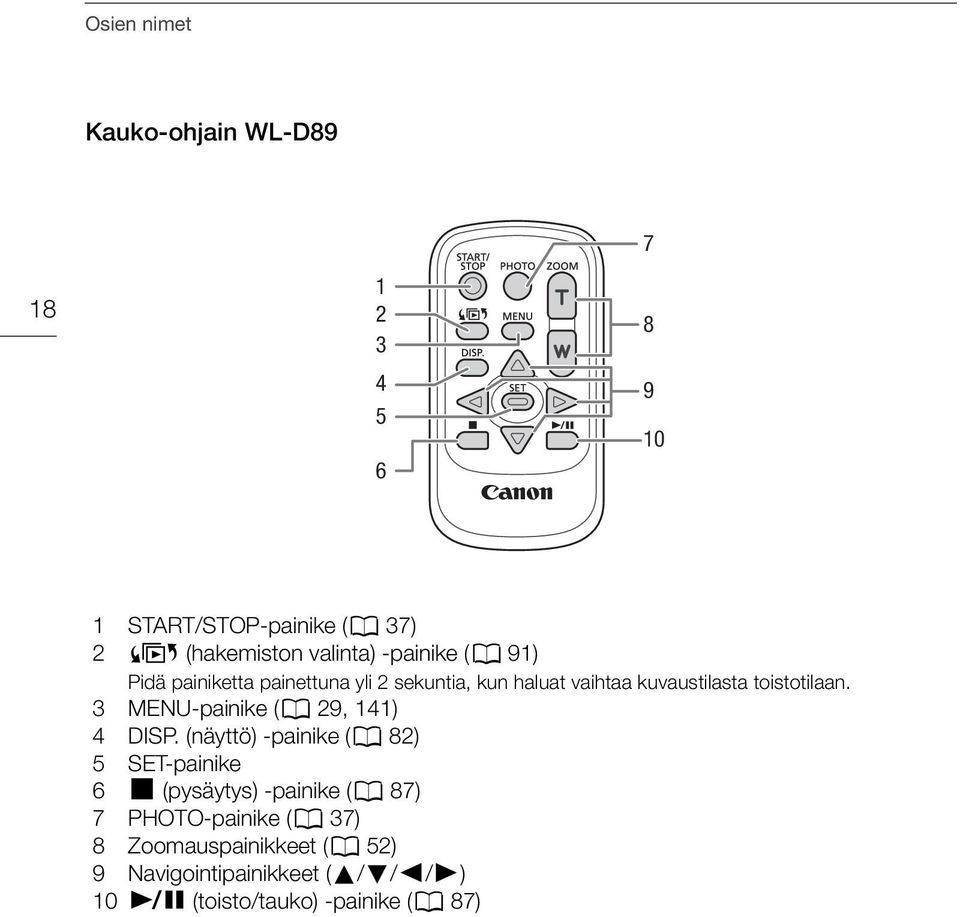

18 Osien nimet Kauko-ohjain WL-D START/STOP-painike (A 37) 2 G (hakemiston valinta) -painike (A 91) Pidä painiketta painettuna yli 2 sekuntia, kun haluat vaihtaa kuvaustilasta toistotilaan. 3 MENU-painike (A 29, 141) 4 DISP. (näyttö) -painike (A 82) 5 SET-painike 6 Ñ (pysäytys) -painike (A 87) 7 PHOTO-painike (A 37) 8 Zoomauspainikkeet (A 52) 9 Navigointipainikkeet (Í/Î/Ï/Ð) 10 Ò (toisto/tauko) -painike (A 87)

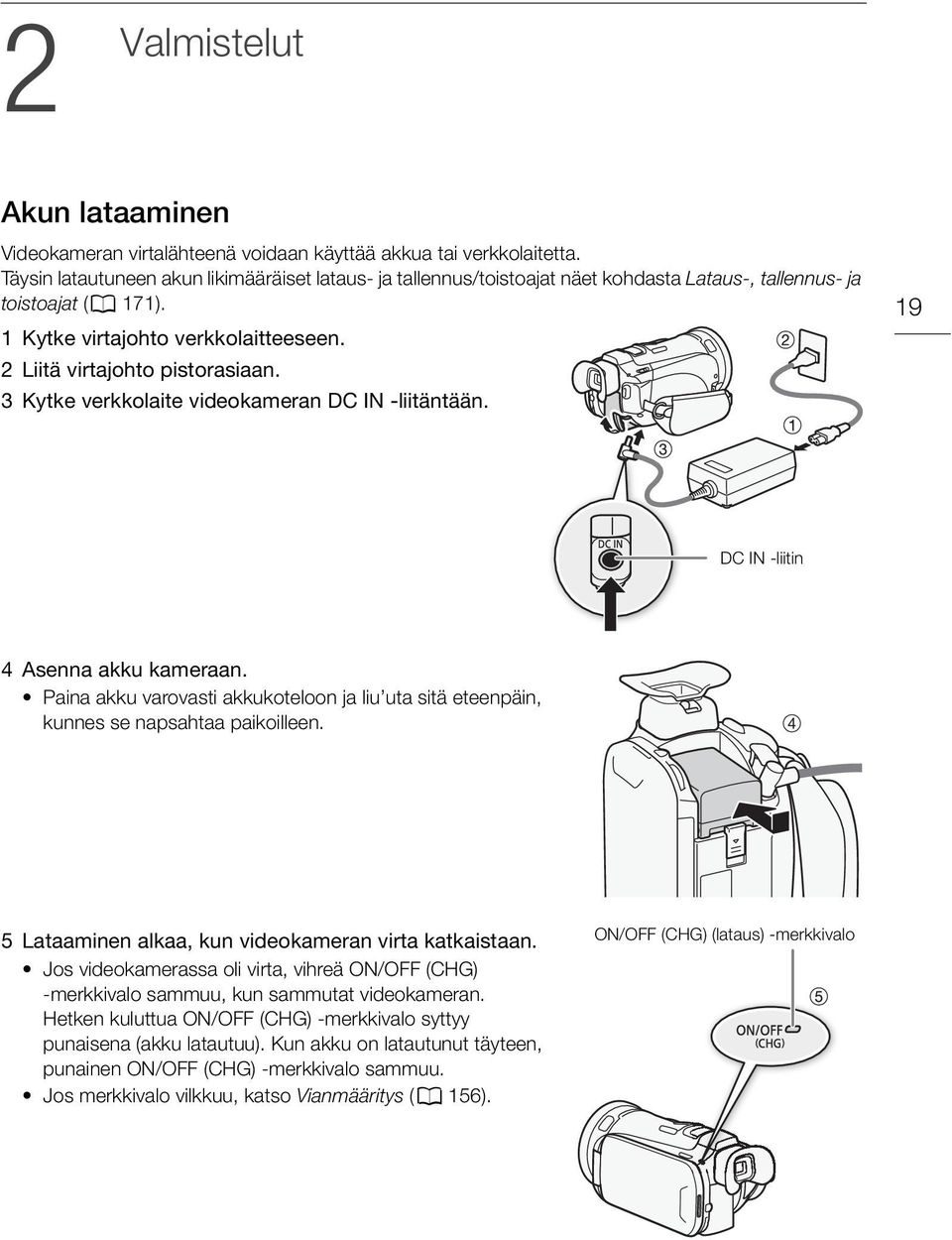

19 2 Valmistelut Valmistelut Akun lataaminen Akun lataaminen Videokameran virtalähteenä voidaan käyttää akkua tai verkkolaitetta. Täysin latautuneen akun likimääräiset lataus- ja tallennus/toistoajat näet kohdasta Lataus-, tallennus- ja toistoajat (A 171). 1 Kytke virtajohto verkkolaitteeseen. 2 Liitä virtajohto pistorasiaan. 3 Kytke verkkolaite videokameran DC IN -liitäntään. 19 DC IN -liitin 4 Asenna akku kameraan. Paina akku varovasti akkukoteloon ja liu uta sitä eteenpäin, kunnes se napsahtaa paikoilleen. 5 Lataaminen alkaa, kun videokameran virta katkaistaan. Jos videokamerassa oli virta, vihreä ON/OFF (CHG) -merkkivalo sammuu, kun sammutat videokameran. Hetken kuluttua ON/OFF (CHG) -merkkivalo syttyy punaisena (akku latautuu). Kun akku on latautunut täyteen, punainen ON/OFF (CHG) -merkkivalo sammuu. Jos merkkivalo vilkkuu, katso Vianmääritys (A 156). ON/OFF (CHG) (lataus) -merkkivalo

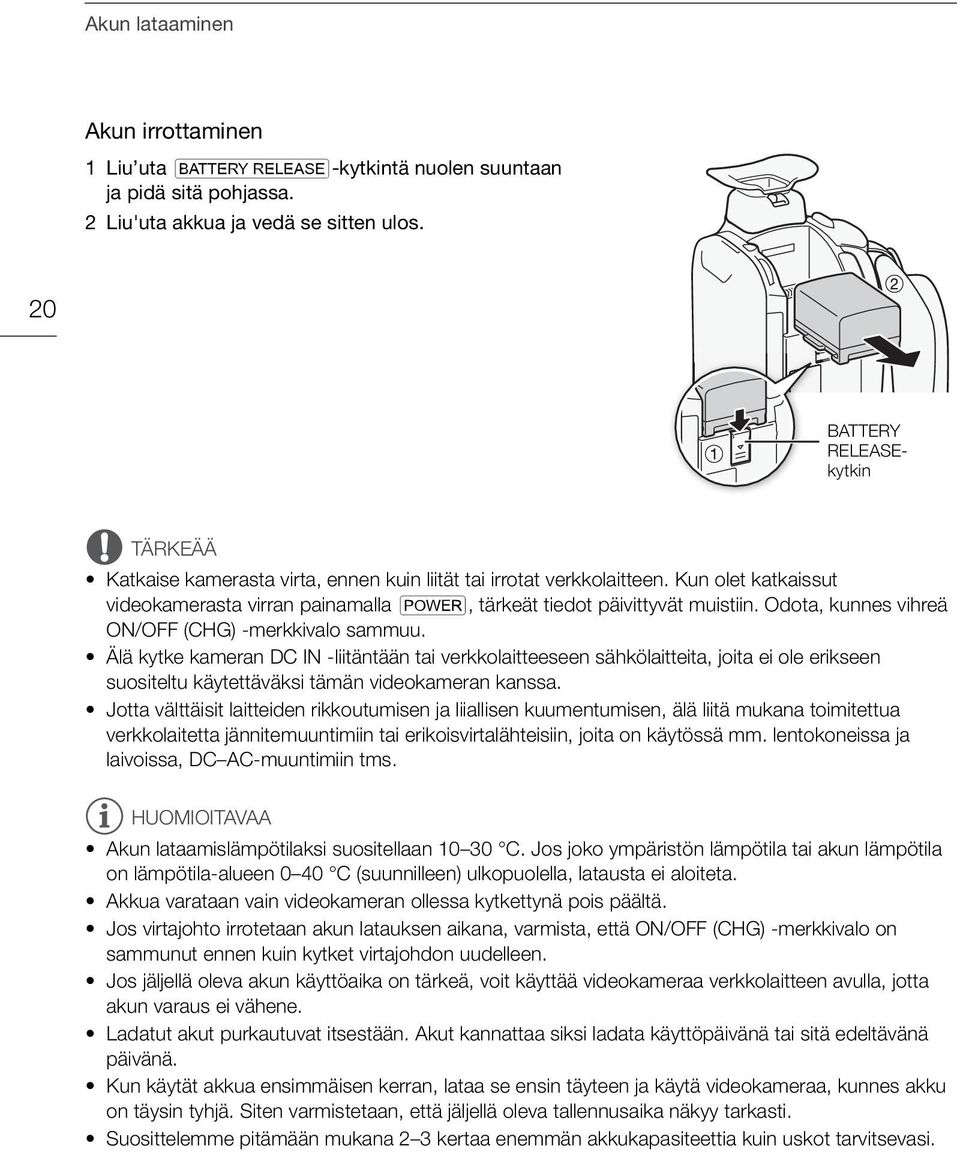

20 Akun lataaminen Akun irrottaminen 1 Liu uta d-kytkintä nuolen suuntaan ja pidä sitä pohjassa. 2 Liu'uta akkua ja vedä se sitten ulos. 20 BATTERY RELEASEkytkin TÄRKEÄÄ Katkaise kamerasta virta, ennen kuin liität tai irrotat verkkolaitteen. Kun olet katkaissut videokamerasta virran painamalla P, tärkeät tiedot päivittyvät muistiin. Odota, kunnes vihreä ON/OFF (CHG) -merkkivalo sammuu. Älä kytke kameran DC IN -liitäntään tai verkkolaitteeseen sähkölaitteita, joita ei ole erikseen suositeltu käytettäväksi tämän videokameran kanssa. Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC AC-muuntimiin tms. HUOMIOITAVAA Akun lataamislämpötilaksi suositellaan C. Jos joko ympäristön lämpötila tai akun lämpötila on lämpötila-alueen 0 40 C (suunnilleen) ulkopuolella, latausta ei aloiteta. Akkua varataan vain videokameran ollessa kytkettynä pois päältä. Jos virtajohto irrotetaan akun latauksen aikana, varmista, että ON/OFF (CHG) -merkkivalo on sammunut ennen kuin kytket virtajohdon uudelleen. Jos jäljellä oleva akun käyttöaika on tärkeä, voit käyttää videokameraa verkkolaitteen avulla, jotta akun varaus ei vähene. Ladatut akut purkautuvat itsestään. Akut kannattaa siksi ladata käyttöpäivänä tai sitä edeltävänä päivänä. Kun käytät akkua ensimmäisen kerran, lataa se ensin täyteen ja käytä videokameraa, kunnes akku on täysin tyhjä. Siten varmistetaan, että jäljellä oleva tallennusaika näkyy tarkasti. Suosittelemme pitämään mukana 2 3 kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi.

21 Videokameran valmisteleminen Videokameran valmisteleminen Tässä luvussa kuvataan videokameran normaalit valmistelutoimet, kuten vastavalosuojan kiinnittäminen, käsikahvan hihnan säätäminen sekä etsimen ja LCD-näytön säätäminen. Varo pudottamasta videokameraa, kun kiinnität vastavalosuojaa, käsikahvan hihnaa ja muita hihnoja. Vastavalosuojan ja objektiivin suojuksen käyttö Kuvattaessa mukana toimitettu linssinsuojuksella varustettu vastavalosuoja vähentää tehokkaasti hajavaloa, joka voi aiheuttaa heijastumia ja haamukuvia. Kun linssinsuojus suljetaan, voidaan lisäksi estää sormenjälkien ja tahrojen kertyminen objektiiviin. Käytä mukana toimitettua objektiivin suojusta, kun kannat videokameraa tai laitat sen säilytykseen käytön jälkeen. * Huomaa, että objektiivin suojusta ja linssinsuojuksella varustettua vastavalosuojaa ei voi käyttää samanaikaisesti Irrota objektiivin suojus. 2 Aseta vastavalosuoja objektiivin eteen siten, että vastavalosuojan ura on kohdakkain objektiivin alaosan kanssa ( ), ja käännä sitten vastavalosuojaa myötäpäivään, kunnes se pysähtyy naksahtaen ( ). Varo vääntämästä vastavalosuojaa. Varmista, että vastavalosuoja on kohdistunut oikein kierteeseen. Käännä vastavalosuojaa vastapäivään sen irrottamiseksi. Etsimen käyttö Jos LCD-näytön käyttäminen on vaikeaa LCD-näytön taustavalon kanssa (A 23), voit käyttää etsintä. Voit myös käyttää etsintä, kun käännät LCD-paneelia 180, jotta kuvauskohde voi katsella tallennusta. 1 Vedä etsin ulos. 2 Kytke virta videokameraan painamalla P. 3 Säädä etsintä dioptrian korjausvivulla. Voit sulkea LCD-paneelin tai halutessasi kääntää sitä kuvauskohteeseen päin. LCD-näytön taustavaloasetusta (A 23) käytetään sekä LCD-näytölle että etsimelle. Dioptrian korjausvipu

22 Videokameran valmisteleminen Jos sinulla on silmälasit, etsintä on ehkä helpompi käyttää, kun taitat silmäsuojan ulkoreunan kohti videokameran runkoa. 22 HUOMIOITAVAA Varmista, että silmäsuojus on paikallaan, kun käytät videokameraa. Lisätietoja etsimen käytöstä saat kohdista Käsittelyn varotoimet (A 165) ja Puhdistaminen (A 168). LCD-näytön asennon ja kirkkauden säätäminen LCD-paneelin kääntäminen Avaa LCD-paneelia 90 astetta. Näyttöä voidaan kääntää 90 astetta alaspäin. Näyttöä voi kääntää 180 astetta objektiiviin päin. LCD-näytön kääntäminen 180 astetta voi olla hyödyllistä seuraavissa tapauksissa: - Kun haluat kuvauskohteen valvovan LCD-näyttöä etsintä käytettäessä. - Kun haluat näkyä itsekin kuvassa itselaukaisimella tallennettaessa. - Kun haluat käyttää videokameraa kauko-ohjaimella kameran etupuolelta käsin Kohde voi valvoa LCD-näyttöä (voit käyttää samalla etsintä) HUOMIOITAVAA Tietoja LCD-näytöstä ja etsimen näytöstä: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä.

23 Videokameran valmisteleminen LCD-näytön taustavalo Kirkkaassa ympäristössä kuvattaessa LCD-näytön käyttäminen voi olla hankalaa. Kirkasta näyttöä kytkemällä päälle LCD-näytön taustavalo. Kun videokamerassa on virta kytkettynä, pidä D -painiketta painettuna yli 2 sekuntia. Toista toimenpide, kun haluat vaihtaa LCD-näytön taustavalon normaalitilasta (pois päältä) kirkkaaksi (päällä). 23 HUOMIOITAVAA Näytön kirkkauden säätö ei vaikuta tallenteen kirkkauteen. Kirkkaan asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa. Voit säätää lisää LCD-näytön kirkkautta q > [LCD-näytön kirkkaus] -asetuksella tai himmentää sitä q > [LCD-näytön himmennin] -asetuksella, jotta voit käyttää näyttöä paikoissa, joissa LCD-näytön kirkas valo häiritsee. Lisätietoja kosketusnäytön hoidosta saat kohdista Käsittelyn varotoimet (A 165) ja Puhdistaminen (A 168). Käsikahva ja hihnat Kiinnitä käsikahvan hihna. Säädä käsikahvan hihna niin, että etusormesi ylettyy zoomin säätimeen ja peukalosi Y-painikkeeseen. Voit kiinnittää mukana toimitetun osoitinkynän käsikahvan hihnaan. Lisävarusteena saatavan rannehihnan kiinnittäminen Kiinnitä rannehihna käsikahvan hihnan hihnakiinnikkeeseen, säädä sen pituutta ja kiristä. Voit käyttää kumpaakin hihnaa käyttömukavuuden ja turvallisuuden lisäämiseksi.

24 Videokameran valmisteleminen Lisävarusteena saatavan olkahihnan kiinnittäminen Työnnä olkahihnan päät käsikahvan hihnan kiinnikkeen läpi ja säädä hihna sopivan pituiseksi. 24 Kauko-ohjain Aseta ensin mukana toimitettava CR2025-litiumnappiparisto kauko-ohjaimeen. 1 Paina kielekettä nuolen osoittamaan suuntaan ja vedä akkupidike ulos. 2 Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. 3 Työnnä akkupidike paikalleen. Kiel Kauko-ohjaimen käyttäminen Kun painat kauko-ohjaimen painikkeita, suuntaa kauko-ohjain videokamerassa olevaan kaukoohjaintunnistimeen. Voit käyttää kauko-ohjainta videokameran etupuolelta, kun käännät LCD-näyttöä 180 astetta. HUOMIOITAVAA Jos videokamera ei toimi kauko-ohjaimen välityksellä tai jos se toimii vain kauko-ohjaimen ollessa lähellä videokameraa, vaihda paristot. Kauko-ohjain ei välttämättä toimi kunnolla, jos kauko-ohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo.

25 Videokameran valmisteleminen Jalustan käyttö Voit asentaa videokameran jalustalle, mutta älä käytä jalustoja, joiden kiinnitysruuvit ovat pitemmät kuin 6,5 mm, koska ne voivat vahingoittaa videokameraa. 25

26 Videokameran perustoiminnot Videokameran perustoiminnot 26 Kosketusnäytön käyttö Kosketusnäytöllä näkyvät säätöpainikkeet ja valikkokohdat vaihtuvat dynaamisesti eli toimintatilan ja suoritettavan tehtävän mukaan. Helppokäyttöisen kosketusnäytön ansiosta kaikki säädöt ovat sormien ulottuvilla. Voit myös käyttää mukana toimitettua osoitinkynää tarkempiin toimintoihin. Kosketa Paina napakasti kosketusnäytöllä näkyvää elementtiä. Käytetään otoksen toistamiseksi kuvahakemistossa, asetuksen valitsemiseksi valikoista, videokameran pääkohteeksi tunnistavan kohteen valitsemiseksi jne. Vedä Paina edelleen näyttöä vetämällä sormella näytöllä ylös ja alas tai vasemmalle ja oikealle. Käytetään valikkojen ja kuvahakemistosivujen selaamiseksi tai liukusäätimien, kuten äänenvoimakkuuden, säätämiseksi. TÄRKEÄÄ Videokamerassa on painalluksen aistiva kosketusnäyttö. Kosketustoiminnoissa näyttöä on painettava voimakkaasti. Kosketustoiminnot eivät välttämättä toimi oikein, - jos käytät kynsien tai kuulakärkikynien kaltaisia teräviä esineitä (muita kuin osoitinkynää) - jos kosketat kosketusnäyttöä märin käsin tai käsineillä - jos käytät liikaa voimaa tai naarmutat kosketusnäyttöä - jos olet kiinnittänyt kaupoista saatavia näytönsuojia tai tarrakalvoja kosketusnäytön pintaan.

27 Videokameran perustoiminnot Toimintatilat Tallentaminen Videokameran käyttötila määritetään tallennustilassa tilakytkimen asennon avulla. Toimintatila Tilakytkin Toiminta Anna videokameran huolehtia kaikista asetuksista samalla, kun keskityt tallentamiseen (A 38). Tämä käyttötila sopii hyvin aloittelijoille tai henkilöille, jotka eivät halua määrittää yksityiskohtaisia videokameran asetuksia. Käytä vapaasti kaikkia käyttövalikoita, asetuksia ja edistyneitä toimintoja (A 42). 27 Anna tallenteille elokuvamainen ulkonäkö ja luo ainutlaatuisia videoita elokuvamaisten suotimien avulla (A 101). Toistaminen Painamalla kamera-/toisto-painiketta T voit vaihtaa videokameran kameratilasta (tallennustilasta) toistotilaan ja päinvastoin. Paina painiketta T videokameran ollessa pois päältä kytkeäksesi sen suoraan toistotilaan. Toimintatila Toiminta Videoiden toisto (A 87). Valokuvien katselu (A 120). HUOMIOITAVAA Kun palaat takaisin toistotilaan, toistoa varten valittu muisti on sama kuin sillä hetkellä tallennukseen käytettävä muisti. Voit siirtyä tallennustilasta toistotilaan ja päinvastoin myös pitämällä kauko-ohjaimen -painiketta painettuna yli 2 sekuntia.

28 Videokameran perustoiminnot Valikkojen käyttäminen Monet videokameran toiminnoista voidaan säätää FUNC.-paneelista ja asetusvalikoista. Lisätietoja käytettävissä olevista valikkovaihtoehdoista ja asetuksista saat liitteestä Valikkovaihtoehtojen luettelot (A 138). FUNC.-paneeli 28 Toimintatilat: FUNC.-paneelissa on kätevä yhteenveto usein käytetyistä kuvaustoiminnoista. Kosketa [FUNC.], niin pääset FUNC.-paneeliin, ja kosketa sen jälkeen toimintoa, jonka haluat asettaa tai jota haluat säätää. Voit joutua vetämään sormellasi ylös ja alas näytöllä, ennen kuin näkyviin tulee halutun toiminnon säätöpainike. Toimintojen käyttöä on rajoitettu -tilassa. FUNC.-paneeli -tilassa Kosketa haluamasi toiminnon säätöpainiketta Muokkauspaneeli Toimintatilat: Kosketa [Muokkaa], kun haluat näyttää paneelin, jossa käytettävissä olevat toiminnot (kopiointi, poisto jne.) ovat, ja kosketa sitten suoritettavaa toimintoa. Muokkauspaneeli -tilassa Kosketa haluamasi toimenpiteen säätöpainiketta

29 Videokameran perustoiminnot Asetusvalikot Toimintatilat: * * Asetusvalikkoja ei voi käyttää -tilassa ja useimmat valikkoasetukset palautuvat oletusarvoihin. 1 Vain - tai -tila: Kosketa [FUNC.] 2 Asetusvalikot avataan koskettamalla [MENU]. Voit myös painaa kauko-ohjaimen M-painiketta. 3 Kosketa haluamasi valikon välilehteä. 4 Vedä sormella ylös tai alas, kunnes muutettava asetus on oranssissa valintapalkissa. Valikkokohdat, jotka eivät ole käytettävissä, näkyvät harmaina. Koskettamalla jotain näytön valikkokohtaa voit tuoda sen suoraan valintapalkkiin. 5 Kun haluamasi valikkokohta on valintapalkin kohdalla, kosketa oranssin kehyksen sisälle oikealla. 6 Kosketa haluamaasi vaihtoehtoa ja kosketa [X]. Voit milloin tahansa sulkea valikon koskettamalla [X]. 29 HUOMIOITAVAA Tilan säästämiseksi asetusvalikkojen asetustekstien viittaukset sisältävät vain halutun valikon välilehden ja asetuksen nimen. Esimerkki: Voit säätää päivämäärää ja aikaa myöhemmin q > [Päivämäärä/aika]-asetuksella.

30 Ensiasetukset Ensiasetukset Päiväyksen ja ajan asettaminen 30 Ennen kuin aloitat videokameran käytön, sinun on asetettava päiväys ja aika. [Date/Time-Päivämäärä/aika]-näyttö (päivämäärän ja ajan asetusnäyttö) tulee automaattisesti näkyviin, jos videokameran kellon asetuksia ei ole määritetty. 1 Kytke virta videokameraan painamalla P. [Date/Time-Päivämäärä/aika]-näyttö näkyy, ja vuosi voidaan valita. 2 Kosketa kenttää, jota haluat muuttaa (vuosi, kuukausi, päivä, tunnit tai minuutit). 3 Koskettamalla [Í] tai [Î] voit vaihtaa tarvittaessa kenttää. 4 Aseta oikea päivämäärä ja aika muuttamalla kaikkia kenttiä samalla tavalla. 5 Valitse haluamasi päiväyksen muoto koskettamalla [Y.M.D/V.K.P], [M.D,Y/K.P,V] tai [D.M.Y/P.K.V]. Joissain näytöissä päivämäärästä näytetään lyhyt muoto (numerot kuukausien nimien sijaan tai pelkästään päivä ja kuukausi), mutta se seuraa kuitenkin valitsemaasi järjestystä. 6 Kosketa [24H], jos haluat käyttää 24 tunnin kelloa, tai jätä kohta valitsematta, jos haluat käyttää 12 tunnin kelloa (AAMUPVÄ/ILTAPVÄ). 7 Koskettamalla [OK] kello käynnistyy ja asetusnäyttö sulkeutuu. HUOMIOITAVAA Voit säätää päivämäärää ja aikaa myöhemmin q > [Date/Time-Päivämäärä/aika]-asetuksella. Jos et käytä videokameraa noin 3 kuukauteen, yhdysrakenteinen litiumakku voi tyhjentyä kokonaan ja päivämäärä- ja aika-asetukset voivat hävitä. Lataa siinä tapauksessa yhdysrakenteinen litiumakku uudelleen (A 167) ja aseta aikavyöhyke, päivämäärä ja aika uudelleen. Kielen vaihtaminen Videokameran oletuskielenä on englanti. Voit valita jonkin 27 muusta kielestä. Toimintatilat: 1 Avaa [Language!/Kieli] -näyttö. [FUNC.] > [MENU] > q > [Language!/Kieli] [FUNC.]-painikkeen koskeminen on tarpeen vain, kun toimenpide tehdään tallennustilassa. Kun videokameran kieleksi on vaihdettu suomi, kieltä vaihdetaan valitsemalla q > [Kieli!]. 2 Kosketa haluamaasi kieltä ja kosketa sitten [X].

31 Ensiasetukset HUOMIOITAVAA Osa säätöpainikkeista, kuten [ZOOM], [FUNC.] tai [MENU], jäävät englanniksi valitusta kielestä riippumatta. Aikavyöhykkeen muuttaminen Valitse aikavyöhyke sijaintisi mukaan. Oletusasetuksena on Pariisi. Lisäksi videokamera voi säilyttää muistissa yhden muun sijainnin päivämäärän ja kellonajan. Voit siten määrittää videokameraan kotimaasi paikallisen ajan sekä toisen ajan matkakohdetta varten. 31 Toimintatilat: 1 Avaa [Aikavyöhyke/kesäaika]-näyttö. [FUNC.] > [MENU] > q > [Aikavyöhyke/kesäaika] [FUNC.]-painikkeen koskeminen on tarpeen vain, kun toimenpide tehdään tallennustilassa. 2 Aseta kotimaan aikavyöhyke koskettamalla ["] tai matkakohteen aikavyöhyke koskettamalla [#]. 3 Valitse haluamasi aikavyöhyke koskettamalla [Í] tai [Î]. Säädä kesäaika tarvittaessa koskettamalla [$]. 4 Sulje valikko koskettamalla [X].

32 Muistikortin käyttäminen Muistikortin käyttäminen 32 Videokameran kanssa yhteensopivat muistikortit Voit käyttää tämän videokameran kanssa kaupoista saatavia Secure Digital (SD) -kortteja. Joulukuusta 2012 lähtien videotallennustoimintoa on testattu Panasonicin, Toshiban ja SanDiskin valmistamilla SD-/SDHC-/SDXC-muistikorteilla. Katso uusimmat yhteensopivia kortteja koskevat tiedot Canonin paikalliselta Internet-sivustolta. Muistikorttityyppi:. SD-muistikortti, / SDHC-muistikortti, 0 SDXC-muistikortti SD-nopeusluokka*: Kapasiteetti: vähintään 128 Mt**. * Kun käytät SD-muistikorttia ilman nopeusluokitusta tai nopeusluokan 2 SD-muistikorttia, et voi ehkä tallentaa videoita käytetystä muistikortista riippuen. **Videoita ei voi tallentaa SD-muistikorteille, joiden kapasiteetti on 64 Mt tai vähemmän. HUOMIOITAVAA Tietoja nopeusluokituksesta: Nopeusluokitus on standardi, joka ilmoittaa muistikorttien tietojen taatun vähimmäissiirtonopeuden. Kun ostat uuden muistikortin, tarkista, että pakkauksessa on nopeusluokan logo. Suosittelemme käyttämään muistikortteja, joiden SD-nopeusluokka on 4, 6 tai 10. SDXC-muistikortit Tämän videokameran kanssa voi käyttää SDXC-muistikortteja. Kun käytät muistikortteja toisten laitteiden, kuten digitaalisten tallentimien, tietokoneiden ja kortinlukijoiden, kanssa, varmista, että ulkoinen laite on yhteensopiva SDXC-korttien kanssa. Kysy lisätietoja SDXC-muistikorttien yhteensopivuudesta tietokoneen, käyttöjärjestelmän tai muistikortin valmistajalta. TÄRKEÄÄ Jos käytät SDXC-muistikorttia SDXC-yhteensopimattoman tietokoneen käyttöjärjestelmän kanssa, sinua kehotetaan ehkä formatoimaan muistikortti. Tässä tapauksessa peruuta toiminto, jotta et menetä tietojasi. Kun olet toistuvasti tallentanut, poistanut ja muokannut otoksia (pirstoutunut muisti), tietojen kirjoitus muistiin vie pidemmän aikaa ja tallennus voi pysähtyä. Tallenna kuvaamasi videot ja alusta muisti videokameralla. Eye-Fi-kortit Tämän tuotteen ei taata tukevan Eye-Fi-kortin toimintoja (mukaan lukien langaton siirto). Jos Eye-Fi-kortin kanssa ilmenee ongelmia, ota yhteyttä kortin valmistajaan. Huomaa, että useissa maissa Eye-Fi-korttien käyttö on luvanvaraista. Kortin käyttö ei ole sallittua ilman lupaa. Jos et ole varma, saako korttia käyttää jollakin alueella, ota yhteyttä kortin valmistajaan.

33 Muistikortin käyttäminen Muistikortin asettaminen ja poistaminen Muista alustaa (A 35) kaikki muistikortit, ennen kuin käytät niitä videokamerassa ensimmäistä kertaa. 1 Katkaise videokamerasta virta. Varmista, että ON/OFF (CHG)-merkkivalo ei pala. 2 Avaa kahden muistikorttipaikan suojus. 3 Aseta muistikortti muistikorttipaikan pohjaan asti suorassa etiketti videokameran etupuolta päin niin, että se napsahtaa. Voit myös käyttää kahta muistikorttia, yksi kumpaankin muistikorttipaikkaan. Kun haluat käyttää Eye-Fi-kortin langattomia viestintäominaisuuksia, aseta se muistikorttipaikkaan 3. Varmista, että olet ymmärtänyt kohdan Eye-Fi-kortit (A 32) ohjeet, ennen kuin käytät Eye-Fi-korttia. 4 Sulje kahden muistikorttipaikan suojus. Älä sulje kantta väkisin, jos kortti ei ole kunnolla paikallaan. 33 Muistikortin poistaminen Paina muistikorttia kerran, jotta se vapautuu. Kun muistikortti ponnahtaa ulospäin, vedä se pois. TÄRKEÄÄ Kun ACCESS-merkkivalo vilkkuu, noudata seuraavia varotoimia. Muussa tapauksessa tiedot saattavat kadota pysyvästi. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä poista muistikorttia. Kytke videokamera pois päältä, ennen kuin asetat tai poistat muistikortin. Jos muistikortti asetetaan tai poistetaan videokameran ollessa päällä, tiedot voivat kadota pysyvästi. Muistikorteissa on etu- ja takapuoli, jotka ovat keskenään erilaiset. Muistikortin asettaminen väärinpäin voi aiheuttaa videokameraan toimintahäiriön. Aseta muistikortti kohdan 3 ohjeiden mukaan. Muistin valitseminen tallenteille Voit tallentaa videot ja valokuvat sisäiseen muistiin tai muistikortille. Tallennuksen oletusmuistina kummallekin on sisäinen muisti. Toimintatilat: * * Ainoastaan [Tallennusväline valokuville] on valittavissa päivämäärän kuvahakemistosta tai galleriasta. TARKISTETTAVAA Varmista, että olet ymmärtänyt kohdan Eye-Fi-kortit (A 32) ohjeet, ennen kuin käytät Eye-Fi-korttia.

34 Muistikortin käyttäminen 34 1 Avaa [Tallennusväline videoille]- tai [Tallennusväline valokuville] -näyttö. [FUNC.] > [MENU] > r > [Tallennusväline videoille] tai [Tallennusväline valokuville] [FUNC.]-painikkeen koskeminen on tarpeen vain, kun toimenpide tehdään tallennustilassa. 2Kosketa [&] (sisäinen muisti), [6] (muistikortti 2) tai [7] (muistikortti 3) ja kosketa sitten [X]. Voit muistia valitessasi tarkistaa käytettävissä olevan likimääräisen tallennusajan tai valokuvien lukumäärän käytössä olevien asetusten pohjalta. Tallennustilassa valitun muistin kuvake näkyy näytössä, kun valikko suljetaan. HUOMIOITAVAA Tallenna videot sisäiseen muistiin tai muistikortille 2, jos haluat myöhemmin muuntaa ne normaalitarkkuuksisiksi Internetiin lataamista varten. Tallennusvälineen vaihto Voit ottaa käyttöön tallennusvälineen vaihdon: kun sisäinen muisti täyttyy videotallenteesta, videon tallennus jatkuu keskeytyksettä muistikortille. Kun tallennat muistikortille 2, voit käyttää muistikorttia 3 tallennusvälineen vaihtoon (6'7). Kun tallennat sisäiseen muistiin, voit käyttää pelkästään muistikorttia 2 tallennusvälineen siirtoon (&'6) tai käyttää molempia muistikortteja (&'6'7). Toimintatilat: 1 Aseta muistikortti, joka ei sisällä videotallenteita, siihen muistikorttipaikkaan, jota haluat käyttää tallennusvälineen vaihtoon. Kun käytät tallennusvälineen vaihtoa sisäisestä muistista: muistikorttipaikkaan 2 tai kumpaankin muistikorttipaikkaan. Kun käytät tallennusvälineen vaihtoa muistikortilta 2: vain muistikorttipaikkaan 3. 2 Avaa [Tallenn.väl. vaihto] -näyttö. [FUNC.] > [MENU] > r > [Tallennusväline videoille] > [&] tai [6] > [Tallenn.väl. vaihto] 3 Kosketa haluamaasi vaihtoehtoa ja kosketa sitten [X]. ( tai ) tulee näyttöön ja arvioitu käytettävissä oleva tallennusaika heijastaa nyt tallennusvälineen vaihtoon käytettyjen muistien yhdistettyä tilaa. HUOMIOITAVAA Tallennusvälineen vaihtoa ei voi käyttää sisäisestä muistista muistikortille 3. Kun käytät yhtä muistikorttia, varmista, että olet asettanut sen muistikorttipaikkaan 2. Otos pysähtyy hetkellisesti, kun videokamera vaihtaa yhdestä muistista toiseen. Mikä tahansa seuraavista toimenpiteistä poistaa tallennusvälineen vaihdon käytöstä: - Videokameran virran katkaiseminen. - Kahden muistikorttipaikan kannen avaaminen. - Videokameran toimintatilan muuttaminen. - video-otosten tallentamiseen käytettävän muistin muuttaminen.

35 Muistikortin käyttäminen Kahden muistikortin tallennus Kahden muistikortin tallennuksella voit tallentaa saman kohtauksen samanaikaisesti molemmille muistikorteille. Näin saat kätevästi varmuuskopion videotallenteestasi jo kuvaamisen aikana. Toimintatilat: 1 Aseta muistikortit muistikorttipaikkaan 2 ja muistikorttipaikkaan 3. 2 Avaa [Tallennusväline videoille] -näyttö. [FUNC.] > [MENU] > r > [Tallennusväline videoille] 3 Ota kahden muistikortin tallennus käyttöön. [6] > [Tall. 2 paikkaan] > [i] 4Kosketa [X]. 4 tulee näyttöön. 35 HUOMIOITAVAA Jos muistikortti täyttyy kahden muistikortin tallennuksen aikana, tallennus kummallekin kortille pysähtyy. Jos yhdessä kortissa tapahtuu virhe, tallennus jatkuu toiselle kortille. Muistin alustaminen Alusta uudet muistikortit, kun käytät niitä ensimmäisen kerran tässä videokamerassa. Voit myös alustaa muistikortin tai sisäisen muistin, jos haluat poistaa kaikki sen sisältämät tallenteet pysyvästi. Sisäinen muisti tulee ostohetkellä esialustettuna, ja se sisältää musiikkitiedostoja, joita voi käyttää taustamusiikkina, sekä kuvia, joita voi käyttää kuvanmiksaustoiminnossa (kuvanmiksauskehykset). Toimintatilat: 1 Kytke videokameraan virta verkkolaitteen kautta. Älä irrota virtalähdettä äläkä katkaise videokamerasta virtaa, ennen kuin alustus on päättynyt. 2 Avaa haluamasi muistin alustusnäyttö. [FUNC.] > [MENU] > q > [Alusta &/*] > [& Sisäinen muisti], [6 Muistikortti A] tai [7 Muistikortti B] > [Alusta] [FUNC.]-painikkeen koskeminen on tarpeen vain, kun toimenpide tehdään tallennustilassa. Kosketa alustusnäytöllä [Täydellinen alustus], jos haluat pyyhkiä kaikki tiedot fyysisesti etkä vain pyyhkiä tietojen varaustaulukkoa muistista. 3 Kosketa [Kyllä]. Jos valitsit [Täydellinen alustus] -vaihtoehdon, voit koskettaa [Peruuta], jos haluat peruuttaa kesken olevan alustuksen. Kaikki tallenteet poistetaan ja tallennusväline toimii ongelmitta. 4 Kosketa [OK] ja kosketa sitten [X].

36 Muistikortin käyttäminen 36 TÄRKEÄÄ Muistin alustaminen poistaa pysyvästi kaikki muistissa olevat tallenteet. Menetettyjä alkuperäistallenteita ei voi sen jälkeen palauttaa. Muista tehdä tärkeistä tallenteistasi varmuuskopiot ulkoisella laitteella ennen alustamista (A 124). Muistikortin alustaminen poistaa pysyvästi kaikki sille mahdollisesti siirretyt musiikkitiedostot ja kuvat. (Sisäiseen muistiin esiasennetut musiikkitiedostot ja kuvanmiksauskehykset palautetaan sen alustuksen jälkeen.) Musiikin siirtäminen mukana toimitetulta LEGRIA-CD-ROM-levyltä tietokoneeseen kytkettyyn muistikorttiin: - Windows-käyttäjät: Poista muistikortti videokamerasta, kytke se tietokoneeseen ja käytä mukana toimitettavaa VideoBrowser-ohjelmaa. Lisätietoja saat mukana toimitetun PIXELA:n ohjelmiston Ohjelmisto-oppaasta (PDF-tiedosto). - Mac OS-käyttäjät: Poista muistikortti videokamerasta ja kytke se tietokoneeseen. Käytä Finderiä musiikin siirtämiseksi mukana toimitetun LEGRIA-CD-ROM-levyn MUSIC-kansiosta tietokoneeseen kytkettyyn muistikorttiin. Lisätietoja muistikortin kansiorakenteesta on kohdassa Tietoja musiikkitiedostoista (A 178). Eye-Fi-korteissa on ostettaessa tarvittava verkon konfigurointiohjelmisto. Varmista, että asennat ohjelmiston ja teet tarvittavat määritykset, ennen kuin alustat Eye-Fi-kortin ja käytät sitä tämän videokameran kanssa.

37 3 Tallentaminen Tallentaminen Videoiden ja valokuvien tallentaminen Videoiden ja valokuvien tallentaminen Video-otokset ja valokuvat tallennetaan oletusarvoisesti sisäiseen muistiin. Voit valita video-otosten ja valokuvien tallennukseen käytettävän muistin (A 33). Lue kohta TÄRKEÄÄ (A 42) ennen Eye-Fi-kortin käyttöä. 37 TARKISTETTAVAA Ennen tallentamisen aloittamista suorita testitallennus sen varmistamiseksi, että videokamera toimii oikein. Tallentamisen valmistelu 1 Liitä videokameraan ladattu akku (A 19). 2 Kytke videokameraan virta. 3 Valitse tallennuksessa käytettävä muisti (A 33). Jos haluat käyttää tallennusvälineen vaihtoa (A 34), aseta muistikortti muistikorttipaikkaan 2 tai molempiin muistikorttipaikkoihin. Jos haluat käyttää kahden muistikortin tallennusta (A 35), aseta muistikortit molempiin muistikorttipaikkoihin. 4 Avaa objektiivin suoja. Aseta objektiivin suoja asetukseen OPEN. 5 Jos haluat käyttää etsintä, vedä se ulos ja säädä tarvittaessa dioptrian korjausvivulla. Objektiivin suojan kytkin Etsin

38 Videoiden ja valokuvien tallentaminen Tallennus AUTO-tilassa Kun kuvaat videotallenteita ja otat valokuvia asetuksia puolestasi. Toimintatilat: -tilassa, videokamera säätää automaattisesti eri 38 1 Aseta tilakytkin asentoon N. 2 Kytke videokameraan virta. Video-otosten tallentaminen Aloita tallennus painamalla Y. Tallennuksen aikana Ü tulee näytölle. ACCESS-merkkivalo vilkkuu silloin tällöin, kun otosta tallennetaan. Keskeytä tallennus painamalla Y uudelleen. Voit myös painaa kauko-ohjaimen Y-painiketta. Voit ottaa käyttöön otosten arvioinnin tallennustilassa (A 109). [PHOTO] Valokuvien ottaminen Kosketa [PHOTO]. Näytölle tulee hetkeksi vihreä kuvake (g) ja ACCESS-merkkivalo vilkkuu, kun valokuvaa tallennetaan. Voit tallentaa valokuvia samalla, kun tallennat videoita. Tällöin vihreä kuvake ei tule näkyviin. Sen sijaan kuvake Ð tulee hetkeksi näkyviin näytön oikeaan yläreunaan. Voit myös painaa kauko-ohjaimen Z-painiketta. Kun olet lopettanut tallentamisen 1 Sulje linssin suoja asettamalla linssin suojan kytkin CLOSED-tilaan. 2 Varmista, että ACCESS-merkkivalo ei pala. 3 Katkaise videokamerasta virta. 4 Sulje LCD-paneeli ja palauta etsin kiinni olevaan asentoon.

39 Videoiden ja valokuvien tallentaminen Tietoja AUTO-tilasta Vain seuraavat toiminnot ovat käytettävissä -tilassa. - Pikakäynnistys (A 44). - Zoomaus (A 52). - Muut äänitilat paitsi [ Mukautettu asetus] (A 68). - Videokollaasi (A 80). - Smart AUTO (katso jäljempänä) - Älykäs kuvanvakain (katso jäljempänä) - Kasvojentunnistus (A 49) varmistaa onnistuneet henkilökuvat joka kerta ja seuraa kasvoja myös henkilön liikkuessa. - Kosketa ja seuraa (A 51) pitää muut liikkuvat kohteet tarkkoina ja määrittää niiden tallentamiseen parhaiten sopivat säädöt. - Tarinan luonti (A 99) muuntaa videosi mukaansatempaaviksi videotarinoiksi, kun seuraat eri otoksia varten laadittuja yksinkertaisia käsikirjoituksia. - Koristelu (A 103) antaa videoillesi hauskan persoonallisen ilmeen leimojen, piirrosten, kuvanmiksauksen ja monien muiden vaihtoehtojen avulla. Smart AUTO Kuvatessasi -tilassa videokamera tunnistaa automaattisesti kohteen, taustan, valaistusolosuhteiden jne. tietyt piirteet, joiden perusteella se säätää useita eri asetuksia (esim. tarkennus, valotus, värit, kuvanvakaus ja kuvanlaatu), ja valitsee parhaat asetukset kuvattavaa otosta varten. Smart AUTO -kuvake muuttuu yhdeksi Smart AUTO -kuvakkeet -taulukossa esitetyistä kuvakkeista (A 40). Älykäs kuvanvakain Älykäs kuvanvakain -toiminnolla videokamera valitsee parhaan kuvanvakaustoiminnon kuvausmenetelmän mukaan. Älykäs kuvanvakain -kuvake muuttuu yhdeksi seuraavista kuvakkeista. Tiloissa ja kuvanvakaustila voidaan asettaa käsin (A 55). 39 Kuvausmenetelmä Yleisimmät tilanteet; zoomaus kauemmaksi (zoomaus suuntaan T); vasemmalle tai oikealle liikkuvien kohteiden seuraaminen Zoomaus lähemmäksi (zoomaus suuntaan S) Lähikuva kohteesta Videokameran ollessa paikallaan, esimerkiksi jalustaa käytettäessä Kuvake Ä (Dynaaminen kuvanvakain) È (Tehostettu kuvanvakain)* Â (Makrokuvanvakain) Ã (Jalustatila) * [FUNC.] > [ Älykäs kuvanvakain] -asetuksella voit valita, voidaanko Tehostettu kuvanvakain asettaa automaattisesti yhdeksi älykkään kuvanvakaimen tilaksi ([È käytössä È] tai [ ei käytössä È]).

40 Videoiden ja valokuvien tallentaminen 40 Smart AUTO -kuvakkeet Tausta (kuvakkeen väri) Kirkas 1 Kohde Ihmiset (paikallaan) Ihmiset (liikkuvat) Muut kuin ihmiset, esim. maisemat (harmaa) Lähellä olevat esineet / 2 Sininen taivas 1 (vaaleansininen) Eloisat värit 1 (vihreä/punainen) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( / 2 ) / 2 ( / 2 ) / 2 ( / 2 ) Auringonlasku 1 (oranssi) Tausta (kuvakkeen väri) Pimeä (tummansininen) Kohde Kohdevalo Yökuvaus Ihmiset (paikallaan) Ihmiset (liikkuvat) Muut kuin ihmiset, esim. maisemat Lähellä olevat esineet / 1 Suluissa näkyvä kuvake näkyy taustavalaistusolosuhteissa. 2 Tämä kuvake näkyy telemakro-olosuhteissa. Telemakro aktivoituu automaattisesti, kun käytät zoomin teleasentoa ja tarkennat kohteeseen. Telemakrolla saat kuvattua pieniä kohteita lähempää ja taustan pehmennettyä niin, että kohde näyttää isommalta mutta myös erottuu taustasta paremmin. 2 TÄRKEÄÄ Kun ACCESS-merkkivalo palaa tai vilkkuu, noudata seuraavia varotoimia. Muussa tapauksessa tiedot voivat hävitä lopullisesti tai muisti saattaa vahingoittua. - Älä avaa kahden muistikorttipaikan suojusta. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä muuta videokameran toimintatilaa. Tallenna tallenteet säännöllisesti (A 124), erityisesti tärkeiden tallenteiden kuvaamisen jälkeen. Canon ei ole vastuussa tietojen katoamisesta tai vioittumisesta. Jos tuetut tallenteet on tallennettu muistikorttipaikassa 3 olevalle Eye-Fi-kortille, langaton lähetys käynnistyy automaattisesti videokameran toistotilan yhteydessä, jos olet konfiguroidun verkon piirissä. Varmista aina, että Eye-Fi-kortti on hyväksytty käytettäväksi kyseisessä maassa / kyseisellä alueella. Katso myös Eye-Fi-kortin käyttö (A 136).
