1 Käyttö- ja huolto-ohjeet VAROITUKSET Ennen kuin käytät tätä laitetta, perehdy EN 529 : 2005, sisältöön sekä vaatimuksiin, jotka koskevat hengityssuojaimia ja niiden mahdollisiin vaikutuksiin käyttäjälle. Ennen TORNADO ja AIRLINE FCV laitteiden käyttämistä, käyttäjien täytyy olla perillä työpaikan vaaroista sekä olla perusteellisesti koulutettu laitteiden käyttöön. TORNADO kypärät on tarkoitettu käyttöön yhdessä T/POWER puhaltimen, T/A/LINE:n tai AIRLINE FCV:n kanssa. Ennen kuin aloitat laitteen käytön, lue tämä ohjekirja yhdessä ilmansyöttölaitteen käyttäjän oppaan kanssa. T/POWER laitteeseen tulee asentaa TORNADO sarjan suodatinvalikoimasta tarkoituksenmukainen suodatin työpaikan vaaratekijöiden mukaan. Tätä tuotetta saa käyttää vain Protector-merkkisten, Scott Health and Safety Limited -yhtiön valmistamien suodattimien kanssa. Jonkin muun merkkisen suodattimen käyttö mitätöi hyväksynnän ja todennäköisesti alentaa tarkoitettua suojaustasoa. ÄLÄ sekoita EN ja EN TORNADO -suodatinmerkintöjä suodatinten merkintöihin, jotka koskevat muita EN standardeja. ÄLÄ käytä T/PROCAP kypärää suljetuissa tiloissa, happivajaissa tiloissa (<19.5%), hapella rikastetussa ympäristössä (>23%) tai paikassa, missä on välitön hengen- tai terveysvaara. ÄLÄ käytä laitetta, jos ympäröivän ilman lämpötila ei ole -10 C ja +50 C välillä. Suhteellisen kosteuden tasot 95% RH saakka eivät aiheuta käyttöongelmia. T/PROCAP kypäriä voi turvallisesti käyttää -30 C asti. Hengityslaitetta EI SAA käyttää alle -10 C. ÄLÄ KÄYTÄ laitetta, jos se on viallinen. Kypärä ja letku tulee tutkia joka kerta ennen käyttöä, jotta varmistetaan, ettei näy ilmeisiä vaurioita (esim. kemikaalien aiheuttamia vaurioita, halkeamia tai murtuneita ompeleita), joista voi aiheutua vuotoja tai voivat alentaa suojaustasoa. Kuukausittainen laitteen tarkastus on pakollinen vaatimus Englannissa COSHH säännösten mukaan ja suositetaan vahvasti kaikissa muissa maissa tarkastusta kerran kuukaudessa. Suojaus saadaan vain siinä tapauksessa, että yksikkö on kiinnitettynä oikein. Suojaustaso voi alentua, jos tuulen nopeus ylittää 2 metriä sekunnissa. Siinä epätodennäköisessä tilanteessa, että ilmansyöttölaitteessa on häiriö vaarallisessa paikassa ollessa, kypärän sisällä voi olla happivajaus. ÄLÄ riisu kypärää, vaan POISTU PAIKASTA VÄLITTÖMÄSTI. TORNADO kypärää voi käyttää tietyissä räjähdys- ja palovaarallisissa tiloissa, kun samalla käytössä on T/POWER, jossa on merkintä, luonnostaan vaaraton. Työnantajan vastuu on varmistaa, että luonnostaan vaaraton merkintä on yhteensopiva kyseisen ympäristön mukaisesti. Hyvin suurella nopeudella työskennellessä saattaa paine laitteen sisällä muuttua negatiiviseksi voimakkaassa sisäänhengityksessä. On epätodennäköistä, että vuodon aiheuttajaksi riittää tukka, silmälasinsangat tai kasvotiivisteeseen tunkeutuva vaate. Silmänsuojaimet suurinopeuksisia partikkeleita vastaan tavallisten silmälasien päällä voivat välittää iskuja aiheuttaen kantajalleen vamman. T/PROCAP/WELD-kypärän päällä voi käyttää vain karkaistua mineraali- hitsaussuojalinssiä (hitsauslasi) yhdessä sopivan tukilasin kanssa. Naarmuuntuneet tai vahingoittuneet linssit tai visiirit tulee vaihtaa. Suodatinlaseja ei tule asentaa suoraan kypärään/huppuun. 67

2 MÄÄRITYKSET Kuvaus: Luokitus seuraavien laitteiden kanssa käytettäessä: Pienin virtausnopeus seuraavien laitteiden kanssa käytettäessä: Ilmoitettu* (Nimellinen) suojauskerroin seuraavien laitteiden kanssa käytettäessä: T/POWER T/A/LINE AIRLINE FCV T/POWER T/A/LINE AIRLINE FCV Kypärä jossa visiirin kehys tai kypärä, jossa on visiirin kehys sekä hitsausvisiiri hitsaussuojaimena EN TH2 EN 1835 LDH2 EN B 140 L/min 140 L/min 175 L/min T/POWER 20 (50) T/A/LINE 20 (50) AIRLINE FCV 20 (50) Käyttölmpötila: Kypärä -10 C C Puhallinlaite Ks. käytettävän puhallinlaitteen Käyttäjän opas Materiaalit: Visiiri Polykarbonaatti tai asetaattilajit Paino - (Kypärä ja letku): T/PROCAP 1115 Grammaa T/PROCAP/WELD 1420 Grammaa * EN 529 n mukaisesti : 2005 MERKINNÄT JA NIIDEN SELITYS T/PROCAP ja T/PROCAP/WELD kypärän merkinnät ovat EN mukaisia seuraavasti: Kypärän merkinnät: Merkintä Selitys CE CE merkki 0086 Sertifiointiviranomainen 0403 Sertifiointiviranomainen EN12941 Standardi - mekaaninen hengityslaite EN1835 Standardi - ilmansyöttö EN14594 Standardi - ilmansyöttö TH2 Class (luokka) määritys - EN LDH2 Class (luokka) määritys - EN B Class (luokka) määritys - EN Kypärän kuoren merkinnät: Merkintä Selitys Procap Tuotenimi SCOTT Valmistaja - Scott Health & Safety CE CE merkki EN397 Standardi - teollisuuskypärä cm Käyttäjän pään koko -30 C Iskunsuojaus -30 C asti 440vac Eristää jännitteen 440 V AC asti LD Sivuttainen muodonmuutos, kestää sivupuristusta MM Kypärän sulametallin luokitus Visiirin kehyksen merkinnät: Merkintä Selitys SHS Valmistajan tunnistemerkki EN166 Standardi - silmien/kasvojen suojain 3 Suoja nesteroiskeita vastaan 9 Suoja sulan metallin roiskeita vastaan B Keskienerginen isku CE CE merkki Visiirin merkinnät: Merkintä Selitys 3 Tummuus 3 5 Tummuus 5 SHS Valmistajan tunnistemerkki 1 Optinen luokka 1 B Keskienerginen isku F Matalaenerginen isku 3 Suoja nesteroiskeita vastaan 9 Suoja sulan metallin roiskeita vastaan CE CE merkki Hitsausvisiirin merkinnät: Merkintä Selitys SHS Valmistajan tunnistemerkki EN175 Standardi - hitsausvisiiri S Lisätty kestävyys 9 Suoja sulan metallin roiskeita vastaan 1200g Laitteen paino CE CE merkki 68

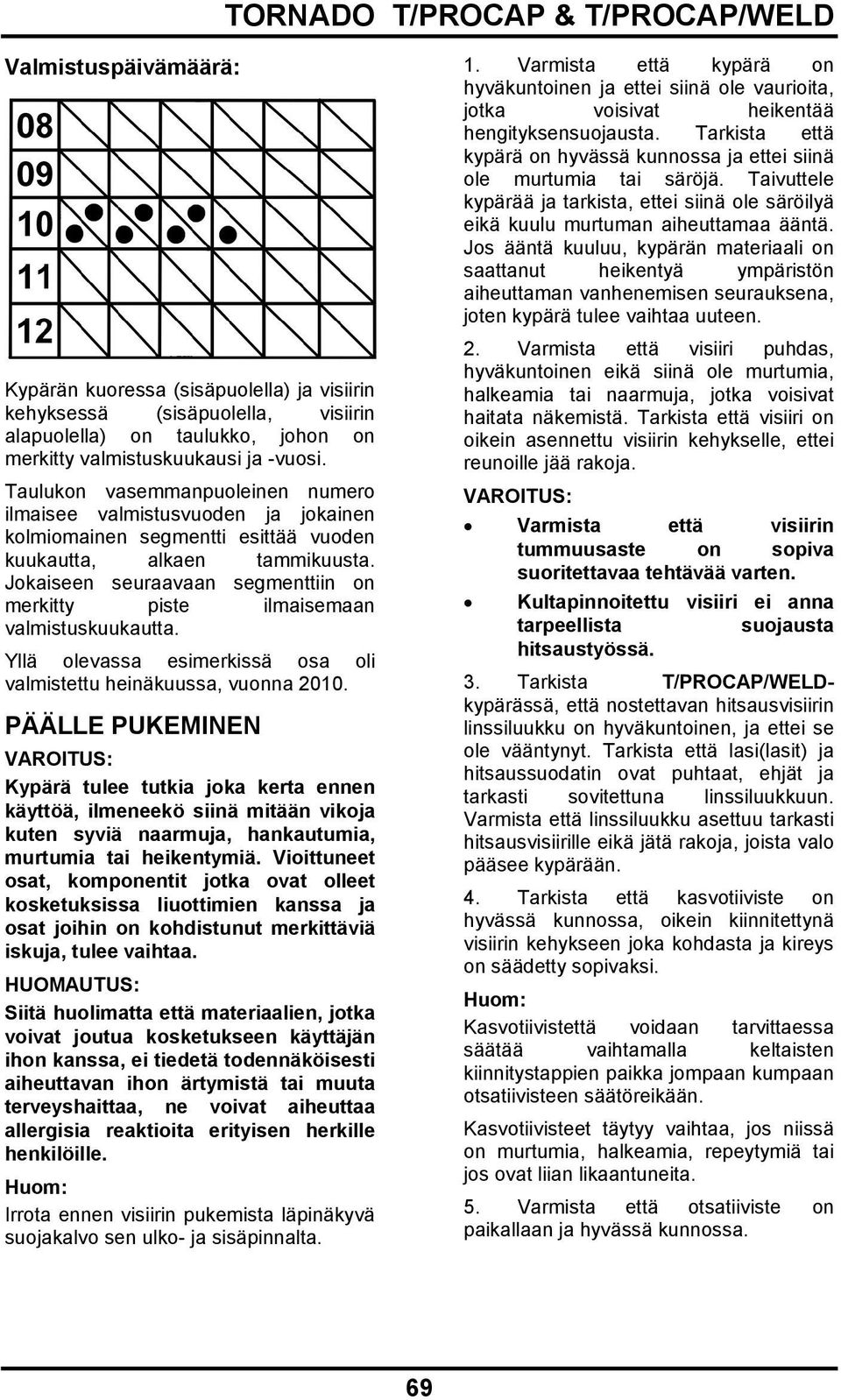

3 Valmistuspäivämäärä: Kypärän kuoressa (sisäpuolella) ja visiirin kehyksessä (sisäpuolella, visiirin alapuolella) on taulukko, johon on merkitty valmistuskuukausi ja -vuosi. Taulukon vasemmanpuoleinen numero ilmaisee valmistusvuoden ja jokainen kolmiomainen segmentti esittää vuoden kuukautta, alkaen tammikuusta. Jokaiseen seuraavaan segmenttiin on merkitty piste ilmaisemaan valmistuskuukautta. Yllä olevassa esimerkissä osa oli valmistettu heinäkuussa, vuonna PÄÄLLE PUKEMINEN VAROITUS: Kypärä tulee tutkia joka kerta ennen käyttöä, ilmeneekö siinä mitään vikoja kuten syviä naarmuja, hankautumia, murtumia tai heikentymiä. Vioittuneet osat, komponentit jotka ovat olleet kosketuksissa liuottimien kanssa ja osat joihin on kohdistunut merkittäviä iskuja, tulee vaihtaa. HUOMAUTUS: Siitä huolimatta että materiaalien, jotka voivat joutua kosketukseen käyttäjän ihon kanssa, ei tiedetä todennäköisesti aiheuttavan ihon ärtymistä tai muuta terveyshaittaa, ne voivat aiheuttaa allergisia reaktioita erityisen herkille henkilöille. Irrota ennen visiirin pukemista läpinäkyvä suojakalvo sen ulko- ja sisäpinnalta. 1. Varmista että kypärä on hyväkuntoinen ja ettei siinä ole vaurioita, jotka voisivat heikentää hengityksensuojausta. Tarkista että kypärä on hyvässä kunnossa ja ettei siinä ole murtumia tai säröjä. Taivuttele kypärää ja tarkista, ettei siinä ole säröilyä eikä kuulu murtuman aiheuttamaa ääntä. Jos ääntä kuuluu, kypärän materiaali on saattanut heikentyä ympäristön aiheuttaman vanhenemisen seurauksena, joten kypärä tulee vaihtaa uuteen. 2. Varmista että visiiri puhdas, hyväkuntoinen eikä siinä ole murtumia, halkeamia tai naarmuja, jotka voisivat haitata näkemistä. Tarkista että visiiri on oikein asennettu visiirin kehykselle, ettei reunoille jää rakoja. VAROITUS: Varmista että visiirin tummuusaste on sopiva suoritettavaa tehtävää varten. Kultapinnoitettu visiiri ei anna tarpeellista suojausta hitsaustyössä. 3. Tarkista T/PROCAP/WELDkypärässä, että nostettavan hitsausvisiirin linssiluukku on hyväkuntoinen, ja ettei se ole vääntynyt. Tarkista että lasi(lasit) ja hitsaussuodatin ovat puhtaat, ehjät ja tarkasti sovitettuna linssiluukkuun. Varmista että linssiluukku asettuu tarkasti hitsausvisiirille eikä jätä rakoja, joista valo pääsee kypärään. 4. Tarkista että kasvotiiviste on hyvässä kunnossa, oikein kiinnitettynä visiirin kehykseen joka kohdasta ja kireys on säädetty sopivaksi. Kasvotiivistettä voidaan tarvittaessa säätää vaihtamalla keltaisten kiinnitystappien paikka jompaan kumpaan otsatiivisteen säätöreikään. Kasvotiivisteet täytyy vaihtaa, jos niissä on murtumia, halkeamia, repeytymiä tai jos ovat liian likaantuneita. 5. Varmista että otsatiiviste on paikallaan ja hyvässä kunnossa. 69

4 6. Aseta kypärän takana oleva letkun lukitussalpa auki-asentoon (munalukko auki -symboli) ja työnnä hengitysletkun kupukärki letkun holkkiin. Sulje lukitussalpa (suljettu munalukko -symboli) pitämään letku paikallaan. 7. Kiinnitä hengitysletku varmistetusti ilmansyöttölaitteeseen. Ks. käytettävän puhallinlaitteen Käyttäjän opas. 8. Löysää kannatinnauhasto takana otsanauhassa olevalla käsipyörällä ja pue kypärä liu uttamalla kasvotiiviste leuan alle. Kiristä käsipyörää niin että kypärä asettuu mukavasti otsalle ja visiiri on suoraan silmien edessä. Käyttökorkeuden voi säätää vaakasuorilla lovilla päälakihihnojen päissä (merkitty nuolella yllä olevassa kuvassa). Käyttäjän pään koko ja muoto tai lisälaitteiden käyttö voivat vaatia otsanauhan säätämistä syvemmälle, jotta kypärä istuu sopivasti. Tarvittaessa pääkokoa voi säätää uudelleen takana otsanauhassa olevalla käsipyörällä. 9. Vedä kasvotiivistettä taakse, jotta se asettuu mukavasti ja tarkasti leuan ja poskien ympärille. 10. Järjestä hengitysletku siten, että se riippuu vapaasti alas selkäpuolella. Varmista että se ei ole kiertyneenä, silmukoilla tai vaarassa repeytyä irti. KÄYTÖN JÄLKEEN VAROITUS: ÄLÄ RIISU kypärää ennen kuin olet turvallisesti poissa vaarallisesta paikasta. 1. Irrota hengitysletku ja puhdista kypärä sekä hengitysletku lämpimällä saippuavedellä kostutetulla synteettisellä pesusienellä. Älä päästä vettä valumaan ilmakanavaan tai letkuun. 2. Huuhtele sieni puhtaalla vedellä ja poista kaikki saippuan jäämät laitteesta. Anna kypärän kuivua ilmassa, huoneenlämmössä. HUOMAUTUS: ÄLÄ varastoi kypärää ennen kuin se on täysin kuiva. ÄLÄ kuivaa laitetta kuumentamalla tai auringonvalossa. ÄLÄ naarmuta visiiriä. ÄLÄ käytä liuottimia tai vahvoja pesuaineita tämän tuotteen puhdistamiseen. Edellä esitetyn noudattamatta jättäminen voi johtaa vaikeasti seurattaviin vaurioihin, jotka voivat huonontaa suojauskykyä. 3. Vaihda vioittuneet osat tai laite. 4. Jos desinfiointi on välttämätöntä, käytä TriGene TM -desinfioivia pyyhkimiä tai laimennettua TriGene TM desinfiointiliuosta sekä lämmintä vettä. SÄILYTYS Ellei laitteistoa käytetä, sitä tulee säilyttää puhtaassa kuivassa ympäristössä, missä se ei altistu suoralle kuumentumiselle, +10ºC...+50ºC lämpötilassa, paikassa jossa suhteellinen kosteus ei ylitä 75%. 70

5 HUOLTO Laitteistoa saa huoltaa vain siihen koulutettu henkilöstö. Ota yhteys Scott Health and Safety Limited yhtiöön koulutustietoja varten. Kypärä: Kypärät jotka ovat säännöllisesti käytössä ulkoilmassa tai liuottimien lähellä, täytyy uusia vähintään 2 vuoden välein. Vain satunnaisesti käytetyt kypärät voidaan vaihtaa uusiin noin 5 vuoden jälkeen. Visiiri: Päivittäin käytetyt visiirit suosittelemme poistamaan 6 käyttökuukauden jälkeen. Raskaassa teollisuuskäytössä on todennäköistä, että visiiri heikentyy paljon lyhyemmässä ajassa. Satunnaisesti käytettäessä ennakoimme visiirin käyttöiäksi 12 kuukautta, edellyttäen että huolto ja varastointi suoritetaan oikein. TARKASTUKSET JA HUOLTOTIEDOT Kirjaa testi- ja huoltotiedot Tarkastus- ja huoltokorttiin, joka on tämän ohjekirjan takakannessa. Täytettäviin tietoihin kuuluvat yleensä: Laitteesta vastaavan työnantajan nimi. Merkki, mallinumero tai laitteen tunniste sekä kuvaus kaikista tunnusmerkeistä, joilla laite voidaan varmuudella tunnistaa. Tarkastus/huoltopäivämäärä sekä tarkastajan nimi, nimikirjoitus tahi vain tarkastajalle kuuluva tunniste. Laitteen kunto ja yksityiskohtaiset tiedot kaikista vaurioista sekä suoritetuista korjaustoimenpiteistä. Hitsausvisiiri: Päivittäin käytetyt hitsausvisiirit suosittelemme poistamaan 12 käyttökuukauden jälkeen. Raskaassa teollisuuskäytössä on todennäköistä, että visiiri heikentyy paljon lyhyemmässä ajassa, etenkin sulan metallin ja kuumien kiinteiden aineiden lähellä. Satunnaisesti käytettäessä ennakoimme visiirin käyttöiäksi 18 kuukautta, edellyttäen että huolto ja varastointi suoritetaan oikein. Hitsaussuodattimet ja kirkkaat lasit: Suosittelemme että hitsaussuodattimet ja kirkkaat lasit tutkitaan joka kerta ennen käyttöä ja vaihdetaan, jos mitään vikoja ilmenee. 71

6 VARAOSAT - T/PROCAP Erä nro Kuvaus Osa nro 1 Kypärä T/PRO/HELM 2 Ilmakanava T/PRO/DUCT 3 Letkun Lukitussalpa - 4 Otsatiiviste ja Ruuvit T/PRO/BROWSEAL 5 Kannatinnauhasto T/PRO/HARN 6 Hikinauha (10 Kpl) T/PRO/SB 7 Hengitysletku T/PRO/HOSE/EPDM 8 Kasvotiiviste ja Kiinnitystapit (5 Kpl) T/PRO/FSEAL 9 Liukupyörästö (2 Kpl) T/PRO/ROLLPACK 10 Pyyhin T/PRO/WIPER 11 Visiirin Kehys T/PRO/VIS 12 Ruuvi (10 Kpl) Kirkas Polykarbonaattivisiiri (10 Kpl) T/PRO/VISOR/PC 13 Kirkas Polykarbonaattivisiiri, Kovapinnoitettu (5 Kpl) T/PRO/VISOR/HC 13 Vihreä Polykarbonaattivisiiri Tummuus 5 (Kulta) (1 Kpl) T/PRO/VISOR/GOLD 13 Asetaattivisiiri, Tummuus 3 (5 Kpl) T/PRO/VISOR/AC3 13 Asetaattivisiiri, Tummuus 5 (5 Kpl) T/PRO/VISOR/AC5 - Irrotettava Visiirinsuojus (10 Kpl) T/PRO/TEAROFF - TriGene Neste (1 Litra) TriGene Desinfioivat Pyyhkeet (20 Kpl) Ruuvitaltta - Torx 20 T/PRO/DRIVER 72

7 VARAOSAT - T/PROCAP/WELD TORNADO T/PROCAP & T/PROCAP/WELD Erä nro Kuvaus Osa nro 1 Kypärä T/PRO/BLACK/HELM 2 Ilmakanava T/PRO/DUCT 3 Letkun Lukitussalpa - 4 Otsatiiviste ja Ruuvit T/PRO/BROWSEAL 5 Kannatinnauhasto T/PRO/HARN 6 Hikinauha (10 Kpl) T/PRO/SB 7 Hengitysletku T/PRO/HOSE/EPDM 8 Kasvotiiviste ja Kiinnitystapit (5 Kpl) T/PRO/FSEAL 9 Liukupyörästö (2 Kpl) T/PRO/ROLLPACK 10 Pyyhin T/PRO/WIPER 11 Visiirin Kehys T/PRO/VIS 12 Ruuvi (10 Kpl) Kirkas Polykarbonaattivisiiri (10 Kpl) T/PRO/VISOR/PC 13 Kirkas Polykarbonaattivisiiri, Kovapinnoitettu (5 Kpl) T/PRO/VISOR/HC 13 Vihreä Polykarbonaattivisiiri Tummuus 5 (Kulta) (1 Kpl) T/PRO/VISOR/GOLD 13 Asetaattivisiiri, Tummuus 3 (5 Kpl) T/PRO/VISOR/AC3 13 Asetaattivisiiri, Tummuus 5 (5 Kpl) T/PRO/VISOR/AC5 14 Liukupyörästö (2 Kpl) T/PRO/ROLLPACK/W 15 Hitsausvisiirin Kehys T/PRO/WELD/VIS 16 Ruuvi (10 Kpl) Kirkas Roiskeenestolasi (10 Kpl) TWS-CAS 18 Passiivinen Hitsaussuodatin - Kiinteä Tummuus 10 (1 Kpl) TWS Passiivinen Hitsaussuodatin - Kiinteä Tummuus 11 (1 Kpl) TWS Passiivinen Hitsaussuodatin - Kiinteä Tummuus 12 (1 Kpl) TWS Passiivinen Hitsaussuodatin - Kiinteä Tummuus 13 (1 Kpl) TWS Autom. Hitsaussuodatinpanos - Kiinteä Tummuus 11 (1 Kpl) TEWF3/11 19 Autom. Hitsaussuodatinpanos - Muuttuva Tummuus 9-13 (1 Kpl) TEWF4/ Irrotettava Visiirinsuojus (10 Kpl) T/PRO/TEAROFF - TriGene Neste (1 Litra) TriGene Desinfioivat Pyyhkeet (20 Kpl) Ruuvitaltta - Torx 20 T/PRO/DRIVER 73

8 VARAOSIEN ASENNUS Letkun vaihtaminen: 1. Aseta letkun lukitussalpa aukiasentoon (munalukko auki -symboli) ja irrota hengitysletku kypärästä. 2. Työnnä uuden hengitysletkun kupukärki letkun holkkiin ja sulje lukitussalpa (suljettu munalukko -symboli) pitämään letku paikallaan. Kasvotiivisteen vaihtaminen: 1. Irrota 2 keltaista kiinnitystappia, jotka pitävät kasvotiivisteen kiinni otsatiivisteessä. 2. Vedä kasvotiivistettä visiirinkehyksen ulkopuolelta irrottaaksesi kaikki 15 kiinnitysnastaa rei istään. Poista kasvotiiviste. 3. Kiinnitä uusi kasvotiiviste työntämällä 15 kiinnitysnastaa kukin omaan reikäänsä ja vetämällä jokaisesta nastasta visiirinkehyksen sisäpuolelta varmistuksen vuoksi, että jokainen nasta on oikein kohdallaan. 4. Kiinnitä 2 keltaista kiinnitystappia, jotka pitävät kasvotiivisteen kiinni otsatiivisteessä. 5. Tutki kasvotiiviste tarkoin varmistuaksesi, että jokainen kiinnityspiste on oikein kohdallaan eikä rakoja tai poimuja näy. Visiirin kehyksen vaihtaminen: 1. Poista kasvotiiviste kuten edellä on esitetty. 2. Irrota Torx 20 ruuvitaltalla visiirinkehyksen kummankin puolen kiinnitysruuvit. Aseta sivuun myöhempää käyttöä varten. 3. Vedä kevyesti visiirinkehyksen sivut irti keltaisista kolmiomaisista kiinnitystapeista liukupyörissä ja irrota visiirinkehys. 4. Tutki pyyhkimen ja visiirin kunto. Vaihda tarvittaessa. 5. Asenna pyyhin visiirinkehyksen yläuraan ennen uuden visiirinkehyksen paikalleen asettamista. (ks. Visiirin vaihtaminen). Varmista että kumpikin osa on oikealla kohdallaan, ennen kuin jatkat. 6. Aseta visiirinkehys liukupyörille kohdistamalla kolmion muotoiset ohjausreiät vastaavien tappien kohdalle. 7. Kiinnitä paikalleen 2:lla aikaisemmin irrotetulla kiinnitysruuvilla. ÄLÄ KIRISTÄ liikaa. 8. Asenna takaisin kasvotiiviste, kuten edellä on esitetty. Visiirin vaihtaminen: 1. Irrota visiirinkehys ja kasvotiiviste kypärästä, kuten edellä on esitetty. 2. Noudata kaikissa seuraavissa visiirin poistamisen ja uudelleen asentamisen jatkotoimien yksityiskohdissa visiirin mukana toimitetun Käyttäjän ohjelehtisen ohjeita. Visiirin kehyksen liukupyörästön vaihtaminen: T/PROCAP/WELD kypärässä on ensin irrotettava hitsausvisiiri ja hitsausvisiirin liukupyörästöt. 1. Irrota visiirinkehys kuten on esitetty kohdassa Visiirin kehyksen vaihtaminen. 2. Työnnä liukupyörästöä liukukiskoa pitkin kypärän takaosaa päin, kunnes liukupyörästö irtoaa. 3. Aseta uusi liukupyörästö liukukiskolle ja työnnä pyörästöä kiskoa pitkin, kunnes koskettaa otsatiivisteeseen. 4. Asenna visiirinkehys kuten on esitetty kohdassa Visiirin kehyksen vaihtaminen. Hitsausvisiirin vaihtaminen: 1. Irrota Torx 20 ruuvitaltalla hitsausvisiirin kummankin puolen kiinnitysruuvit. Aseta sivuun myöhempää käyttöä varten. 2. Vedä kevyesti hitsausvisiirin sivut irti keltaisista kolmiomaisista kiinnitystapeista liukupyörissä ja irrota hitsausvisiiri. 3. Tutki hitsauslasin(lasien) ja hitsaussuodatinlasin kunto. Vaihda tarvittaessa. 74

9 4. Aseta hitsausvisiiri liukupyörille kohdistamalla kolmion muotoiset ohjausreiät vastaavien tappien kohdalle. 5. Kiinnitä paikalleen 2:lla aikaisemmin irrotetulla kiinnitysruuvilla. ÄLÄ KIRISTÄ liikaa. Roiskeenestolasin(lasien) ja hitsaussuodatinlasin vaihtaminen: 1. Nosta hitsausvisiirin linssiluukku ylös. 2. Vapauta jousipidike puristamalla ylöspäin ja ulospäin linssilaatikon pohjalta. Irrota hitsaussuodatin ja lasit. 3. Työnnä uusi roiskeenestolasi linssilaatikkoon samoin hitsaussuodatin ja tarvittaessa toinen roiskeenestolasi. HUOMAUTUS: Kaikissa tapauksissa on roiskeenestolasi sijoitettava hitsaussuodattimen ETUPUOLELLE suojaamaan sitä kipinöiltä. Joissakin tapauksissa voi olla toivottavaa asettaa toinen roiskeenestolasi hitsaussuodattimen taakse. 4. Aseta pidike takaisin koloonsa linssilaatikon pohjalle pitämään lasit paikallaan. Hitsausvisiirin liukupyörästön vaihtaminen: 1. Irrota hitsausvisiiri kuten on esitetty kohdassa Hitsausvisiirin vaihtaminen. 2. Työnnä liukupyörästöä liukukiskoa pitkin kypärän takaosaa kohti, kunnes liukupyörästö irtoaa. 3. Aseta uusi liukupyörästö liukukiskolle ja työnnä pyörästöä kiskoa pitkin, kunnes on kontaktissa visiirin kehyksen liukupyörästöön. 4. Asenna hitsausvisiiri paikalleen kuten on esitetty kohdassa Hitsausvisiirin vaihtaminen. Otsatiivisteen vaihtaminen: Jotta pääset paremmin käsiksi on ehkä hyvä irrottaa visiirinkehys ja kasvotiiviste. 1. Irrota Torx 20 ruuvitaltalla 4 ruuvia, jotka pitävät otsatiivisteen kiinni kypärän kuoressa. Irrota otsatiiviste ruuveineen. 2. Sijoita uusi otsatiiviste paikalleen ja varmista että kumilieve asettuu hikinauhan ja kypärän kuoren väliin. 3. Kääri otsatiivisteen etulieve kypärän kuoren etuosan kohdistusripojen ylitse. 4. Tarkista että etulieve on asettunut oikein kohdalleen ripojen yli eikä jää mitään rakoja ja ettei tiiviste ole jäänyt ryppyyn tai loukkuun. Kun otsatiiviste on oikein paikallaan, kiinnitysreiät tiivisteessä ja kypärän kuoressa asettuvat täsmälleen kohdakkain. 5. Varmista otsatiivisteen kiinnittyminen paikalleen 4:llä kiinnitysruuvilla seuraavassa järjestyksessä: ensin uloimmat reiät seuraavaksi sisemmät. ÄLÄ KIRISTÄ liikaa. 6. Aseta visiirinkehys ja kasvotiiviste paikalleen, jos oli irrotettu. Päälakinauhaston vaihtaminen: 1. Irrota visiirinkehys, kasvotiiviste ja otsatiiviste, kuten edellä on esitetty. 2. Kypärä käännettynä ylösalaisin, nauhasto osoittaen ylöspäin, vedä irti kaikki 4 nauhaston ankkurointikielekettä kolostaan kypärän kuoressa. 3. Aseta uusi nauhasto kypärän sisälle, niin että hikinauha tulee kypärän etuosan puolelle. 4. Työnnä kaikki 4 ankkurointikielekettä vastaavaan koloonsa kypärän kuoressa. Varmista jokaisen kielekkeen kiinnittyminen kohdalleen. 5. Asenna otsatiiviste, visiirinkehys, ja kasvotiiviste paikalleen, kuten edellä on esitetty. 75

10 Hikinauhan vaihtaminen: Jotta pääset paremmin käsiksi, on ehkä hyvä irrottaa visiirinkehys ja kasvotiiviste ja otsatiiviste. 3. Työnnä uusi ilmakanava paikalleen (halkinainen pää edellä), kypärän etupuolelta taaksepäin, varmistaen samalla että kanava asettuu kahden (2) kypärän sisällä olevan kohdistusrivan väliin. 1. Irrota otsahihna 2:sta sovitusliuskasta päähihnaston etuosassa. 2. Irrota hikinauha 3:sta otsahihnan kiinnityskoukusta. Kiinnitä uusi hikinauha. 3. Kiinnitä otsahihna 2:een sovitusliuskaan päähihnaston etuosassa. 4. Aseta visiirinkehys, kasvotiiviste ja otsatiiviste paikalleen, jos oli irrotettu. Ilmakanavan vaihtaminen: 1. Irrota otsatiiviste kuten edellä on esitetty kohdassa Otsatiivisteen vaihtaminen. 2. Tartu ilmakanavan avoimeen päähän kypärän kuoren etuosassa ja vedä, jotta kanava irtoaa kypärästä. 4. Sijoita 2 pientä ulompaa kielekettä ilmakanavan halkinaiselle päälle letkun holkin alapuolella ja iso keskimmäinen kieleke letkun holkin yläpuolella. Kun ilmakanava on oikein paikallaan, halkinaisen pään tulee asettua yläpuolelle, kanavan tulee sijaita kahden (2) kohdistusrivan välissä koko pituudeltaan ja avoimen pään tulee olla tasan kypärän reunan kanssa edessä. VAROITUS: Varmista että ilmakanava on asetettu oikein edellä esitetyllä tavalla, ennen kuin jatkat. 5. Laita otsatiiviste paikalleen kuten edellä on esitetty kohdassa Otsatiivisteen vaihtaminen. 76

11 TAKUU Skelmersdalen ja Vaasan tehtailla valmistetuilla tuotteilla on 12 kuukauden takuu (ellei toisin ilmoitettu), joka koskee osia, työtä ja palautuksia tehtaalle. Takuuaika alkaa loppukäyttäjän ostopäivänä. Näiden tuotteiden materiaalin ja työn laadun taataan olevan toimitettaessa virheettömiä. SCOTT ei vastaa mistään tahallisesta vahingosta, laiminlyönnistä, poikkeuksellisista työolosuhteista, alkuperäisen valmistajan ohjeiden noudattamattomuudesta, väärinkäytöstä tai luvattomasta muuntamisesta tai korjauksesta johtuvista vioista. Takuuaikaisten reklamaatioiden yhteydessä on pystyttävä näyttämään toteen alkuperäinen ostopäivä. Kaikki takuureklamaatiot on osoitettava SCOTTin asiakaspalvelun kautta ostopalautusmenetelmän mukaan. TIEDOKSIANTOYHTEISÖT Inspec International Limited (0194) 56 Leslie Hough Way, Salford, Greater Manchester, M6 6AJ, England. BSI Product Services (0086) Kitemark House, Maylands Avenue, Hemel Hempstead, HP2 4SQ, England. Finnish Institute of Occupational Health (0403) Topeliuksenkatu 41 a A, FI-00250, Helsinki, Finland. 77
