1 Hanhikivi 1 hanke Juha Miikkulainen ( koostettu tiivistelmä opettajakoulutuksen taustamateriaaliksi)

2 Suunnittelustandardien valinnasta Luokka Mekaaniset laitteet TL 1 ASME/NB / RCC-M / KTA TL 2 TL 3 ASME/NC/ RCC-M / KTA ASME/ND EN EN EYT EN EN (PED + konedirektiivi) Laatu ISO 9000 / 9001 / 9004 IEC, IEEE ydintekniset IEC NUREG-0711 IEC, IEEE ydintekniset SFS 6000/1/2 IEC, IEEE ydintekniset SFS 6000/1/2 Eurocode 2&3 + Lisäspeksejä Eurocode 2&3 / RakMK IEC SFS 6000/1/2 Eurocode 2&3 / RakMK / Automaatio Sähkö Rakentaminen ASME-NQA- 1-P1&2 (QA) IAEA GS-R- 3 (QM) ISO 9000 / 9001 / 9004 / Taulukossa esimerkkejä mahdollisista standardiperheistä. Sovellettavat normit sovitaan laitostoimitussopimuksessa omistajan ja päälaitetoimittajan/ien kesken.

3 Rakentamisluvan hakeminen Fennovoima Hakemus ja sen liitteet ~ sivua Turvajärjestelyt Valmiusjärjestelyt Ydinmateriaalivalvonta Organisaatio Johtamisjärjestelmät Luvanhakijan oma turvallisuusarvio Laitostoimittaja Laitoksen suunnittelutiedot Turvallisuusperustelut Turvallisuusanalyysit Rakentamisen laadunhallinta yht. ~50000 sivua yht. ~ sivua Valtioneuvosto STUK takaraja 6/2015

4 Ydinvoimalan rakentaminen koostuu useasta osa-alueesta Suunnittelua Suunnittelua Suunnittelua Suunnittelua Suunnittelua Suunnittelua 1. Infrarakentaminen 2. Rakentamisen aikaiset tukirakennukset 3. Työmaapalvelut ja logististen järjestelmien luominen 4. Apu- ja hallintorakennukset 5. Reaktori- ja turbiinirakennukset 6. Viimeistelyrakentaminen ja muut rakennukset

5 Toteutuksen käytännön vaiheet Laitospaikan valmistelu Puuston raivaus, tieyhteydet Kunnallistekniikka ja työmaasähkö Louhinta ja maanrakennus Yleislouhinta, jäähdytysvesitunnelit Rakennusalueen tasaus ja täyttö päätasoon Satama, jäähdytysvesikanava ja laivaväylä Tuki- ja apurakennukset Toimistorakennukset, varastorakennukset ym. Majoitusalue hengelle Vierailukeskus Voimalaitosrakentaminen Reaktorirakennus, polttoainerakennus, turvarakennukset ym. Turbiinirakennus, sähkörakennus, muuntamot, kytkinkentät Käyttö ja kunnossapito (60 vuotta! ) (Voimalaitosjätteen loppusijoituslaitos)

6 Menestys- ja riskitekijät projektin toteutuksessa Menestystekijä Kommentti Suunnittelun toteutuminen Rajojen määrittäminen Aikataulujen yhdistäminen Dokumentointi ja ongelmien tunnistaminen Omistajan osallistuminen Sopimusten hallinta Riskien tunnistus asianmukainen luvitusprosessia varten saatettu loppuun ennen rakentamisen aloittamista sopimusten tekoa varten rajapinnat hyvin tiedossa kaikkien toimijoiden osalta tärkeimpänä rajapintojen koordinointi tarkasti määritellyt prosessit tiimityö ja kulttuurienvälinen viestintä älykäs asiakas valvonta ja johtaminen tarkat sopimusehdot; helppo seurata läpinäkyvä ja avoin kommunikaatio lieventävät toimet ja mittaukset

7 Syvyyspuolustusperiaate

8 Turvallisuusjärjestelmien suunnitteluperiaatteet Turvallisuusjärjestelmien kapasiteetti suunnitellaan tarpeeseen nähden moninkertaiseksi 1x100% 2x50% Kuva: STUK

9 Turvallisuusjärjestelmien suunnitteluperiaatteet Puree parhaiten Miten toteutetaan Pääheikkous Redundanssi = rinnakkaisuus Satunnaisiin yksittäisvikoihin Monta keskenään samanlaista osajärjestelmää, joista yksi tai useampi riittää Altis yhteisvioille Diversiteetti = erilaisuus Yhteisvikoihin, myös järjestelmärajapintojen yli Keskenään eri tavoilla / periaatteilla toimivat laitteet / osajärjestelmät Ylläpito työlästä Erottelu Ulkoisiin yhteisvian syihin (tulipalo, tulva, terrorismi, ) Kukin rinnakkainen osajärjestelmä omassa tilassaan, ei ristiinkytkentöjä Kriittisin laitevika vie koko redundanssin kaikki järjestelmät kerralla

10 Turvallisuus Laatu Hinta Aikataulu

11 Hallitus Suomalaiset ydinturvallisuusviranomaiset Sosiaali- ja terveysministeriö Työ- ja elinkeinoministeriö Sisäministeriö Ympäristöministeriö Ylin valvonta = TEM Hallinnointi Lainvalmistelu Hallituksen (valtioneuvoston) päätösten valmistelu STUK Tekninen valvonta = STUK Ydin- ja säteilyturvallisuus Yksityiskohtaiset säännöstöt Tarkastukset Lausunnonantaja hallituksen päätöksissä

12 Ydinturvallisuussäännöstöä Ydinenergialaki 990/1987 Ydinenergia-asetus 161/1988 Valtioneuvoston asetukset Ydinenergian käytön turvallisuudesta 733/2008 Ydinenergian käytön turvajärjestelyistä 734/2008 Ydinvoimalaitosten valmiusjärjestelyistä 735/2008 Ydinjätteiden loppusijoituksen turvallisuudesta 736/2008 YVL-ohjeet VAL 1.1 Säteilysuojelun toimenpiteet säteilyvaaratilanteessa

13 Säännöstön idea Turvallisuuden perusvaatimus on YEL 6 : Ydinenergian käytön on oltava turvallista eikä siitä saa aiheutua vahinkoa ihmisille, ympäristölle tai omaisuudelle. YEL 7a-7r (18 kpl) sisältävät käytännölliset ylätason vaatimukset YE-asetus tarkemmin lain soveltamissäännöt, lupamenettelyt ja organisatoriset ym. Järjestelyt VNA tekniset vaatimukset yleisellä tasolla YVL-ohjeisto täsmentää teknisiä vaatimuksia ja kuvaa hyväksyttävät menettelytavat vaatimusten täyttymisen osoittamiseksi; uusinta käynnissä

14 Myös muita lakeja pitää noudattaa On olemassa konventionaalista säännöstöä, jota tulee noudattaa ydinvoimahankkeissa sellaisenaan Sähköturvallisuusmääräykset Rakennusturvallisuus (palosuojelu, pelastusreitit,...) Kemikaaliturvallisuus... Vaarassa unohtua säännöstöpyramidin pohjalle, YVLohjeiden alle, vaikka ovat pakollisia

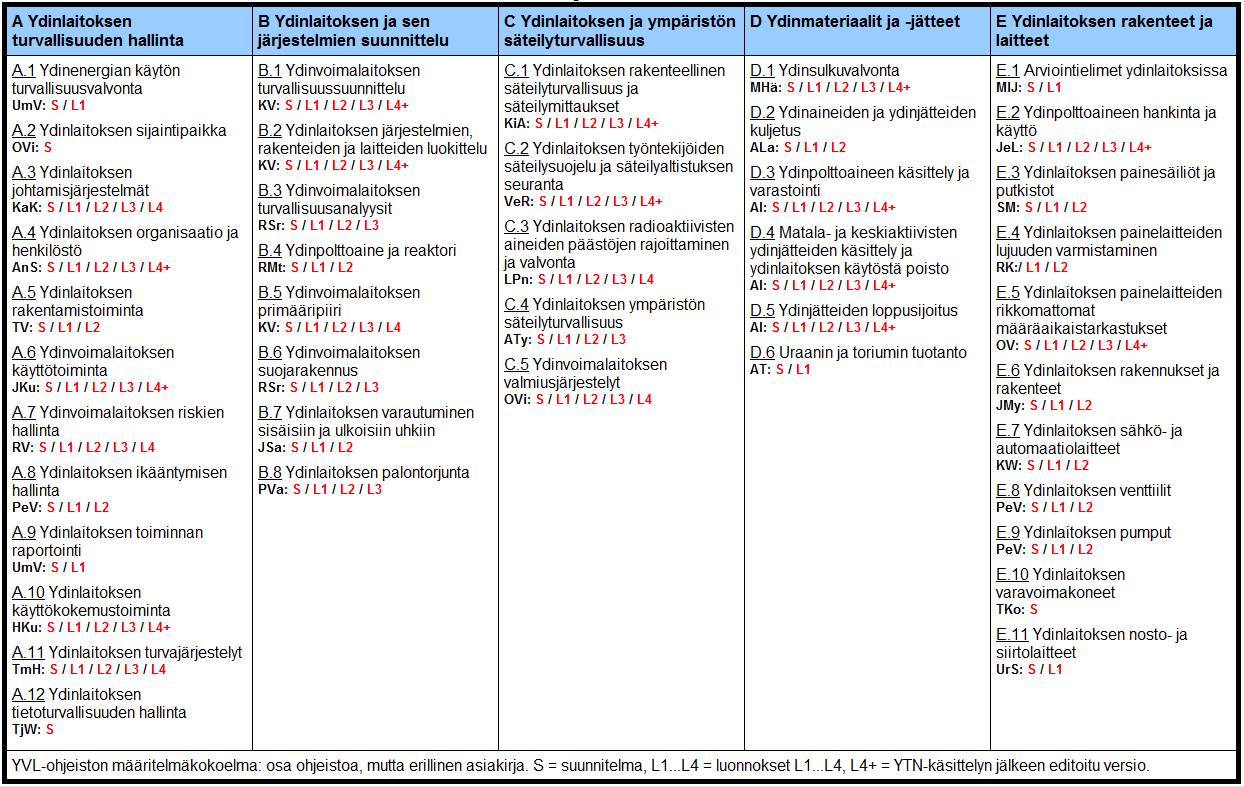

15 YVL-ohjeiden valmistelutilanne (tarkista viimeisin SÄTEILYTURVAKESKUS STRÅLSÄKERHETSCENTRALEN RADIATION AND NUCLEAR SAFETY AUTHORITY
