1 Hanhikivi 1 - tilannekatsaus Kauppakamarin Suurhankeinfo, Oulu Minttu Hietamäki, ydintekniikka-asiantuntija Juha Miikkulainen, kehityspäällikkö

2 Fennovoiman missio säilynyt Fennovoima rakentaa uutta ydinvoimaa tuottaakseen kohtuuhintaista sähköä osakkailleen Lisäksi Fennovoiman hanke: Lisää kilpailua sähkömarkkinoilla Parantaa Suomen energiaomavaraisuutta Tukee Suomen energia- ja ilmastopolitiikan päästövähennystavoitteita Tasapainottaa Suomen alueellista kehitystä

3 Fennovoiman hankkeen eteneminen 46 Voimaosakeyhtiön omistajista päätti jatkaa hankkeessa Fennovoiman ydinvoimalan tuotannosta on varattu 84 % Voimaosakeyhtiö SF 50,28 % Rosatom 34 % Lähiviikkojen ja kuukausien aikana Voimaosakeyhtiön sisällä tehdään tarvittavia omistusjärjestelyjä Mahdollisten uusien omistajien kartoitus Voimaosakeyhtiö jatkossakin Fennovoiman pääomistaja Laitostoimitussopimus tarkoitus allekirjoittaa vuoden 2013 lopulla

4 Hankkeessa jatkavat yhtiöt

5 Hanke etenee vaiheittain Valmistelu Kehitys Rakentaminen Käyttöönotto 2008: YVA 2010: Eduskunnan periaatepäätös 2013: Kaavat lainvoimaisia Laitostoimittajan valinta Suunnittelu Infrarakentaminen Voimalaitoksen rakentaminen 2024: Sähköntuotanto alkaa 60 vuotta Loppusijoitus 2011: Pyhäjoki laitospaikaksi Rakentamislupa ja muut luvat Maanrakennustyöt Muu rakentaminen Käyttöönottolupa Voimalaitoksen purku 2012: Laitostoimitustarjoukset Reaktorin lataus Aikataulu tarkentuu laitossopimuksessa

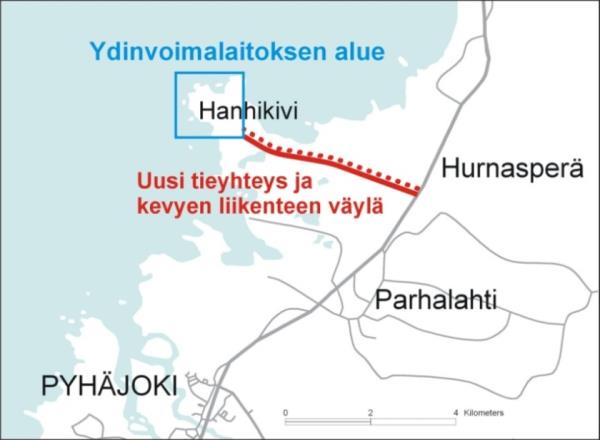

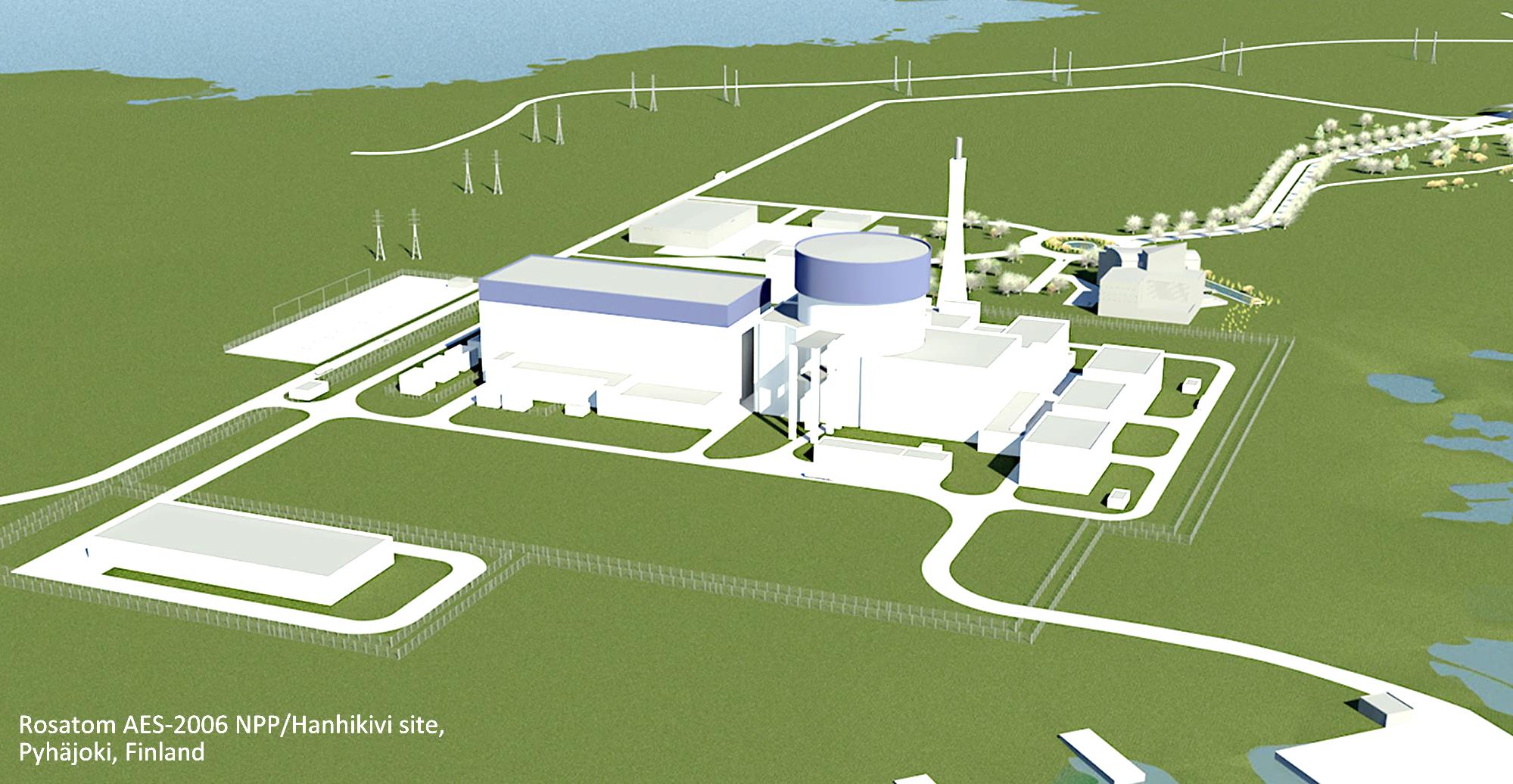

6 Laitos rakennetaan Pyhäjoen Hanhikivenniemelle

7 Rosatom-konserni Rosatom on Venäjän valtion omistama ydinenergia korporaatio, johon kuuluvat mm. kaikki Venäjän siviiliydinvoimayhtiöt, tutkimusorganisaatiot sekä maailman ainoa ydinkäyttöisistä aluksista koostuva jäänmurtajalaivasto Venäjän suurin sähkölaitos, joka tuottaa yli 40 % Venäjän Euroopan puoleisen osan sähköstä Korporaatioon kuuluu 250 eri tytär- ja osakkuusyhtiötä Henkilöstömäärä Yksi johtavista ydinteknologian osaajista maailmanmarkkinoilla

8 Fennovoima neuvottelee useiden Rosatomin yritysten kanssa Fennovoima ja Rusatom Overseas allekirjoittivat kesällä 2013 kehityssopimuksen EPC sopimus NIAEP Polttoainesopimus TVEL Pitkän aikavälin huoltopalvelusopimus Atomenergoremont

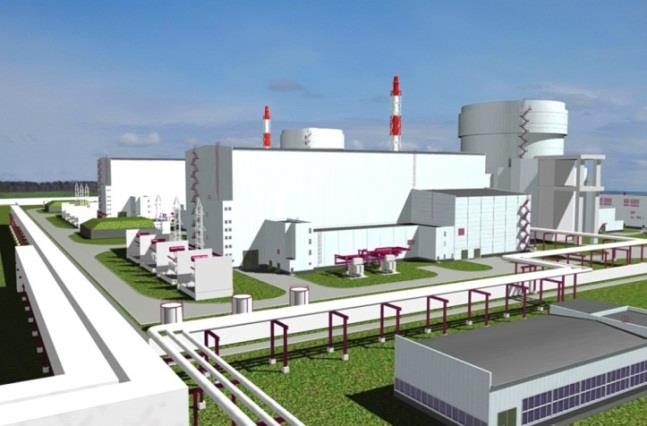

9 Rosatom AES-2006 Reactor island Turbine building Safety building Steam cell Kuva: Rosatom

10 Rosatomin painevesilaitos AES-2006 AES-2006 on VVER-laitosten tuorein kehitysaskel VVER on lyhenne venäjänkielisistä sanoista vesi-vesi-energiareaktori Suomessa Loviisassa kahta VVER- 440-laitosyksikköä on käytetty turvallisesti 1970-luvulta lähtien VVER-laitokset ovat painevesilaitoksia ja toiminnaltaan hyvin samankaltaisia muiden toimittajien laitosten kanssa AES-2006 noudattaa eurooppalaisia vaatimuksia, ja sen suunnittelu päivitetään vastaamaan uusimpia suomalaisia turvallisuusvaatimuksia Kuva: Rosatom

11 AES-2006: VVER-laitosten uusin kehitysaskel Ensimmäinen VVER-yksikkö on otettu käyttöön 1964 VVER-laitoksia on kehitetty evolutionäärisesti eli uusia yksiköitä on kehitetty edellisten pohjalta Evoluution myötä yksiköiden teho on kasvanut ja turvallisuusjärjestelmät kehittyneet AES-2006 on nimitys VVER-1200-tyyppiselle laitokselle Early VVERs VVER-440 VVER-1000 VVER- 640 VVER

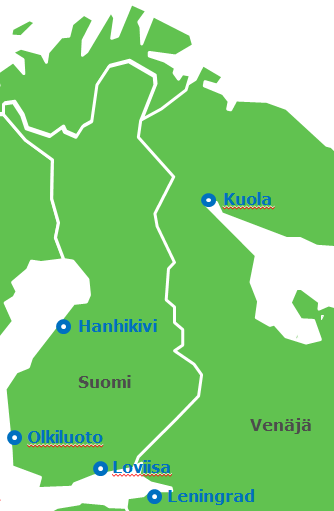

12 VVER-laitosyksiköt maailmalla Käytössä Rakenteilla Maa kpl Maa kpl Venäjä 17 Venäjä 7 Ukraina 15 Kiina 2 Tsekki 6 Slovakia 2 Slovakia 4 Ukraina 2 Unkari 4 Intia 2 Suomi 2 Bulgaria 2 Kiina 2 Iran 1 Yhteensä 16* *24 % kaikista rakenteilla olevista laitosyksiköistä Armenia 1 Yhteensä 53* *12 % kaikista käytössä olevista laitosyksiköistä Lisäksi VVER-laitoksia on tilattu Venäjän ulkopuolelle 11 kpl (mm. Turkkiin ja Valko-Venäjälle) Rosatom käy neuvotteluja uusista yksiköistä useissa eri maissa, mm. Tsekissä, Kiinassa, Intiassa ja Iso-Britanniassa

13 Loviisan voimalaitos, 2 x VVER-440 Loviisa 1 rakentaminen alkoi 1971 Loviisa 1:n kaupallinen käyttö alkoi 1978, Loviisa 2:n 1981 Käyttökokemukset hyviä

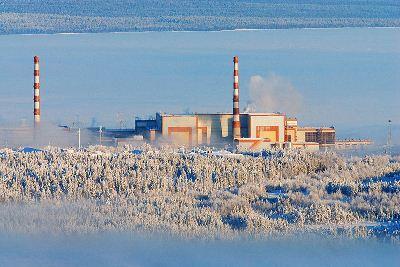

14 Kuolan ydinvoimalaitos, 4 x VVER-440 Kuolan ydinvoimalaitos on maailman ensimmäinen napapiirin pohjoispuolelle rakennettu ydinvoimalaitos Sähköä tuotetaan Murmanskin alueen tarpeisiin sekä vientiin Suomeen ja Norjaan

15 Uudenaikaisia turvallisuuspiirteitä Lentokonetörmäyksen kestävät reaktorirakennus ja valvomorakennus Varauduttu reaktorin sydämensulamiseen: mm. sydänkaappari reaktorin alla Painovoimakäyttöinen (passiivinen) jälkilämmön poisto Nelinkertaiset, toisistaan riippumattomat aktiiviset turvallisuusjärjestelmät

16 AES-2006:n pääsuunnitteluparametrit Reaktorin lämpöteho 3200 MW Terminen hyötysuhde ~37 % Sähköteho 1200 MW Primääripiirin paine UO 2 polttoaineen U pitoisuus Polttoaine-nippujen lukumäärä 162 bar ~4 % 163 Säätösauvojen lukumäärä 121 Pääkiertopiirien / höyrystimien lukumäärä Meriveden virtaus turbiinilaitoksen läpi 4 45 m 3 /s

17 Toimituslaajuudet ja rajapinnat (alustava) 17

18 Ydinvoimalan rakentaminen luo mahdollisuuksia yrityksille Rosatom haluaa suomalaiset yritykset mukaan hankkeseen Suunnittelu Laitteiden valmistus Rakentaminen Huolto Modernisointi Teknologia Edellytyksenä laatu kilpailukykyinen hinta Rosatom AES-2006 VVER 1200 MW

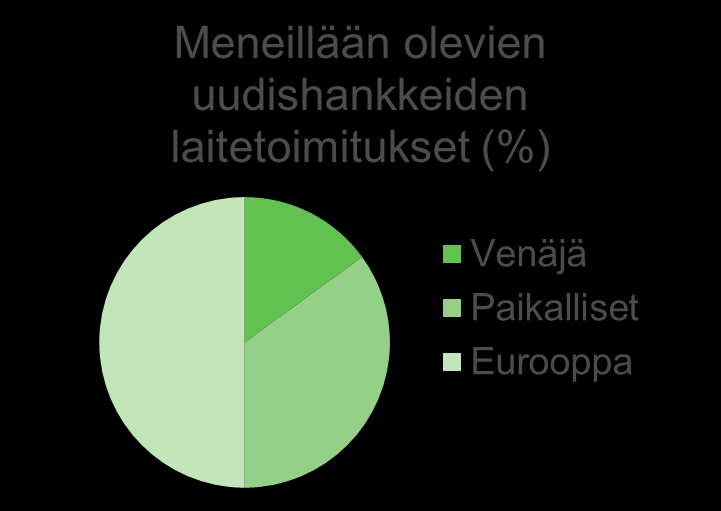

19 Hankintojen jakautuminen Primääripiiri (Venäjältä) Rosatom AES-2006 VVER 1200 MW Venttiilit, pumput, putkistot Rakentaminen ja suunnittelu Muut laitteet Ilmastointi järjestelmät Automaatio järjestelmät Sähkö järjestelmät Turbiini ja generaattori

20 Toteutuksen käytännön vaiheet Laitospaikan valmistelu Puuston raivaus, tieyhteydet Kunnallistekniikka ja työmaasähkö Louhinta ja maanrakennus Yleislouhinta, jäähdytysvesitunnelit Rakennusalueen tasaus ja täyttö päätasoon Satama, jäähdytysvesikanava ja laivaväylä Tuki- ja apurakennukset Toimistorakennukset, varastorakennukset ym. Majoitusalue hengelle Vierailukeskus Voimalaitosrakentaminen Reaktorirakennus, polttoainerakennus, turvarakennukset ym. Turbiinirakennus, sähkörakennus, muuntamot, kytkinkentät Käyttö ja kunnossapito (60 vuotta! ) (Voimalaitosjätteen loppusijoituslaitos)

21 Laitospaikan tukirakennuksia Palvelukeskus Vierailukeskus Majoituskylä

22 Rakentaminen lukuina Rakennustyöt hth (n htv) ~ omakotitalon rakentamista Betonia > m³ ~ Eduskuntatalon tilavuus m3 Raudoitusta t ~ 1500 dieselveturia Muottivaneria m² ~ 92 jalkapallokentällistä Huoneita 3200 kpl ~ 13 kerrostaloa Louhinta ja kaivuu 1000 m³ Laivaväylä ruoppaus 500 Satama-allas kaivu/louhinta kuivatyönä 600 Tunnelit louhinta 100 Rakennuskaivannot louhinta 400 Rakennuskaivannot kaivu 200 Tiet kiviaines 200

23 Ydinvoimalaitosyksikkö lukuina Kohde Määrä Yks Venttiilit kpl Pumput 600 Lämmittimet, jäähdyttimet 1100 Kompressorit 550 Lämmönvaihtimet 550 Suodattimet 1700 Tankit 600 Kannakkeet, läpiviennit Putkilinjat (29000 kpl) 150 km Betonia > m3

24 Periaatepäätös ja Rosatom TEM edellytti heinäkuussa seuraavien selvitysten tekemistä Rosatomin laitosvaihtoehdon osalta: Fennovoima tekee uuden ympäristövaikutusten arvioinnin Säteilyturvakeskus antaa arvionsa laitoksen turvallisuudesta Pyhäjoen kunta antaa lausuntonsa hankkeesta TEM järjestää lain vaatimat julkiset kuulemiset TEM/valtioneuvosto arvioi ensi keväänä onko tarpeellista viedä asia uudelleen eduskuntaan ja millä menettelyllä Fennovoima on aloittanut vaaditut toimenpiteet: Fennovoima jätti YVA - ohjelman TEMille Alustava turvallisuusarvio toimitettiin STUKille lokakuussa TEM ja Fennovoima järjestivät Pyhäjoella YVA-yleisötilaisuuden lokakuussa

25 Hyvä valmistautuminen edellytys onnistuneelle projektille Julkishallinto mukana hankkeessa erilaisten työryhmien myötä mm. maakunnallinen yhteistyöryhmä, Hanhikivi-yhteyshanke, oppilaitosyhteistyö Valmistautuminen alihankintaverkoston hallintaan ja valvontaan ammatti- ja työnantajaliittojen, laitostoimittajan sekä eri viranomaisten kanssa Kaikki työmaalle tulijat rekisteröidään ja työsuhteita valvotaan yhteistyössä viranomaisten kanssa Työmaalla neuvontaa ulkomaalaisille työntekijöille Suomalaiset yritykset aloittaneet valmistautumisen hyvissä ajoin Valmistautumisessa apuna erilaiset verkostoutumis- ja kehittämishankkeet

26 Paikalliskuulumisia Pyhäjoelta Pyhäjoen ja Raahen asema- ja yleiskaavat lainvoimaiset Vesilupahakemukset toimitettu AVIin Viimeisten maa-alueiden lunastuslupahakemus toimitettu TEMiin Pohjatutkimuksia laitospaikalla ja säteilyn perustilaselvitys

27 Enemmistö tukee hanketta Mitä mieltä olette siitä, että Fennovoima rakentaa ydinvoimalan Pyhäjoelle? Pyhäjoki Kannatan En osaa sanoa Vastustan Pyhäjoki ja naapurikunnat* Kannatan En osaa sanoa Vastustan 38 % 43 % 39 % 37 % 30 % 25 % 26 % 42 % 42 % 38 % 39 % 31 % 30 % 29 % 11 % 6 % 4 % 2 % 9 % 6 % 7 % 8 % 5 % 5 % 1 % 8 % 5 % 6 % 51 % 53 % 57 % 61 % 61 % 69 % 67 % 51 % 53 % 56 % 60 % 61 % 65 % 65 % * Kalajoki, Merijärvi, Oulainen, Raahe

28 Kiitos. Fennovoima Oy Salmisaarenaukio 1, Helsinki
