Puhdastila-automaatio. Prosessiautomaatio Oy DI, toimitusjohtaja, Janne Seppälä

Koko: px
Aloita esitys sivulta:

Download "Puhdastila-automaatio. Prosessiautomaatio Oy DI, toimitusjohtaja, Janne Seppälä"

Transkriptio

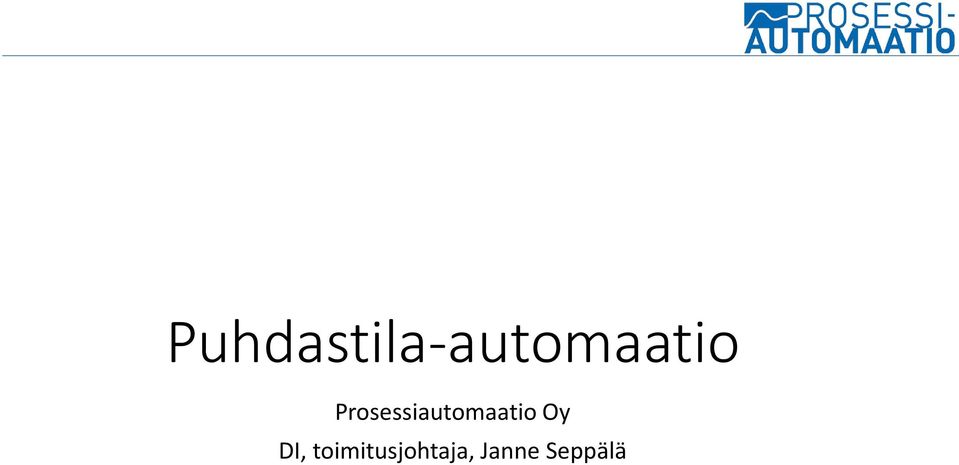

1 Puhdastila-automaatio Prosessiautomaatio Oy DI, toimitusjohtaja, Janne Seppälä

2 Tiivistelmä Automaatiojärjestelmä Valvomot Alakeskukset Kenttälaitteet Väylätekniikat Dokumentointi

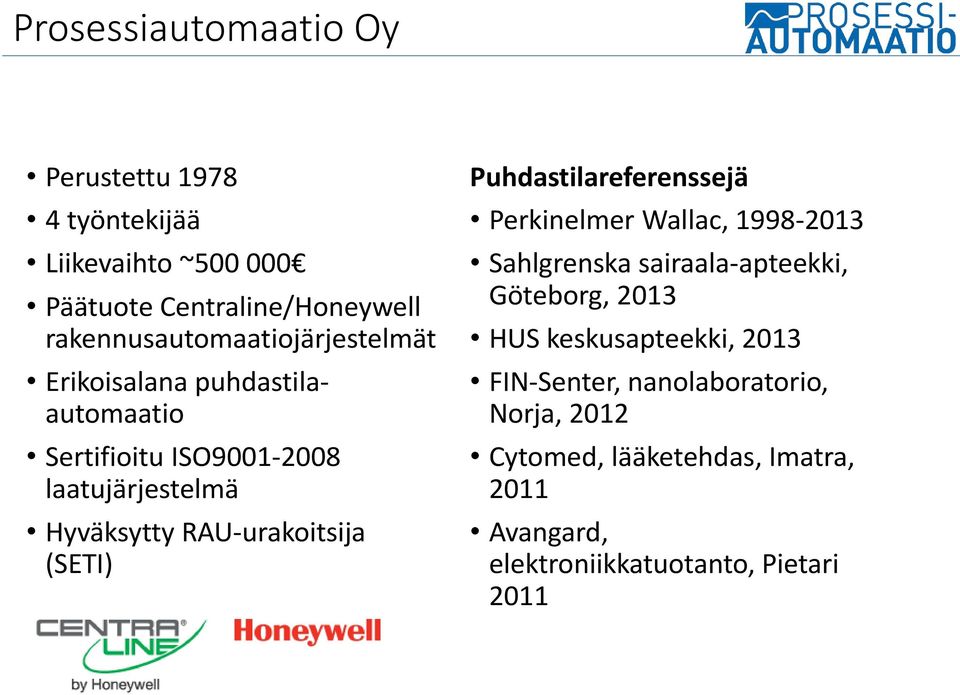

3 Prosessiautomaatio Oy Perustettu työntekijää Liikevaihto ~ Päätuote Centraline/Honeywell rakennusautomaatiojärjestelmät Erikoisalana puhdastilaautomaatio Sertifioitu ISO laatujärjestelmä Hyväksytty RAU-urakoitsija (SETI) Puhdastilareferenssejä Perkinelmer Wallac, Sahlgrenska sairaala-apteekki, Göteborg, 2013 HUS keskusapteekki, 2013 FIN-Senter, nanolaboratorio, Norja, 2012 Cytomed, lääketehdas, Imatra, 2011 Avangard, elektroniikkatuotanto, Pietari 2011

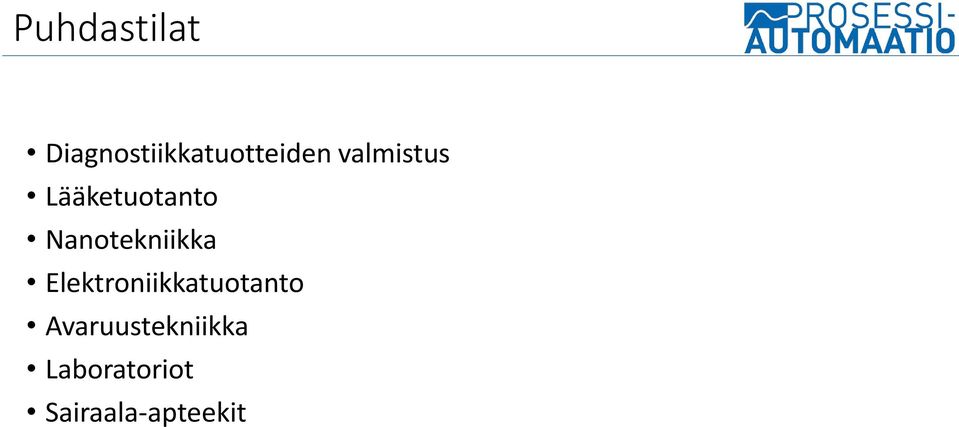

4 Puhdastilat Diagnostiikkatuotteiden valmistus Lääketuotanto Nanotekniikka Elektroniikkatuotanto Avaruustekniikka Laboratoriot Sairaala-apteekit

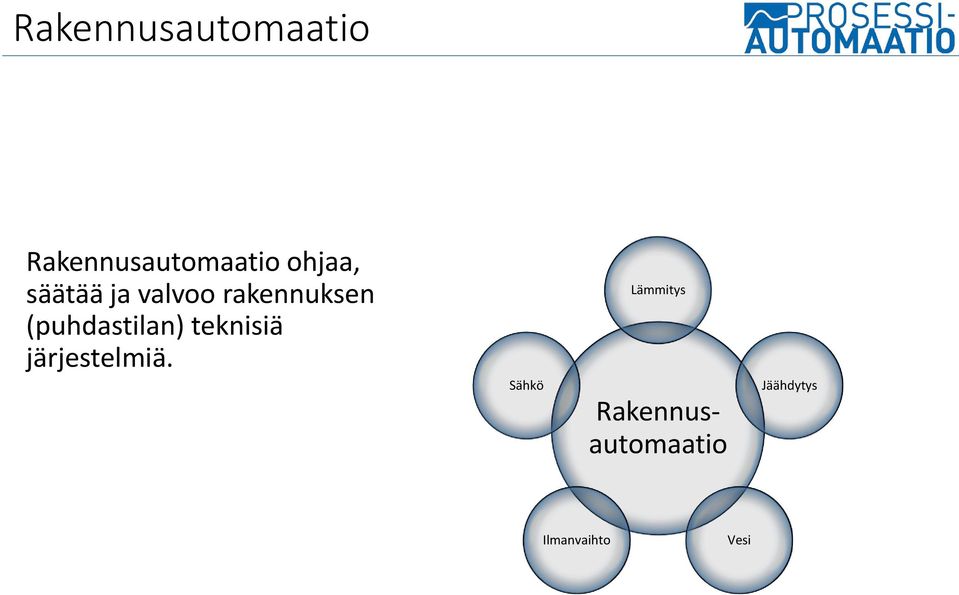

5 Rakennusautomaatio Rakennusautomaatio ohjaa, säätää ja valvoo rakennuksen (puhdastilan) teknisiä järjestelmiä. Sähkö Lämmitys Rakennusautomaatio Jäähdytys Ilmanvaihto Vesi

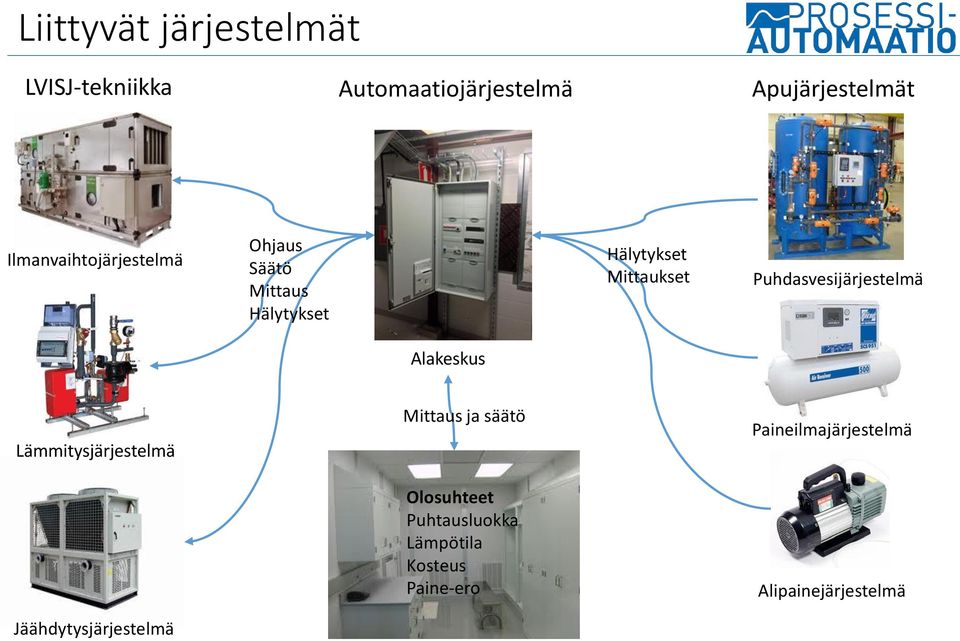

6 Liittyvät järjestelmät LVISJ-tekniikka Automaatiojärjestelmä Apujärjestelmät Ilmanvaihtojärjestelmä Ohjaus Säätö Mittaus Hälytykset Hälytykset Mittaukset Puhdasvesijärjestelmä Alakeskus Lämmitysjärjestelmä Jäähdytysjärjestelmä Mittaus ja säätö Olosuhteet Puhtausluokka Lämpötila Kosteus Paine-ero Paineilmajärjestelmä Alipainejärjestelmä

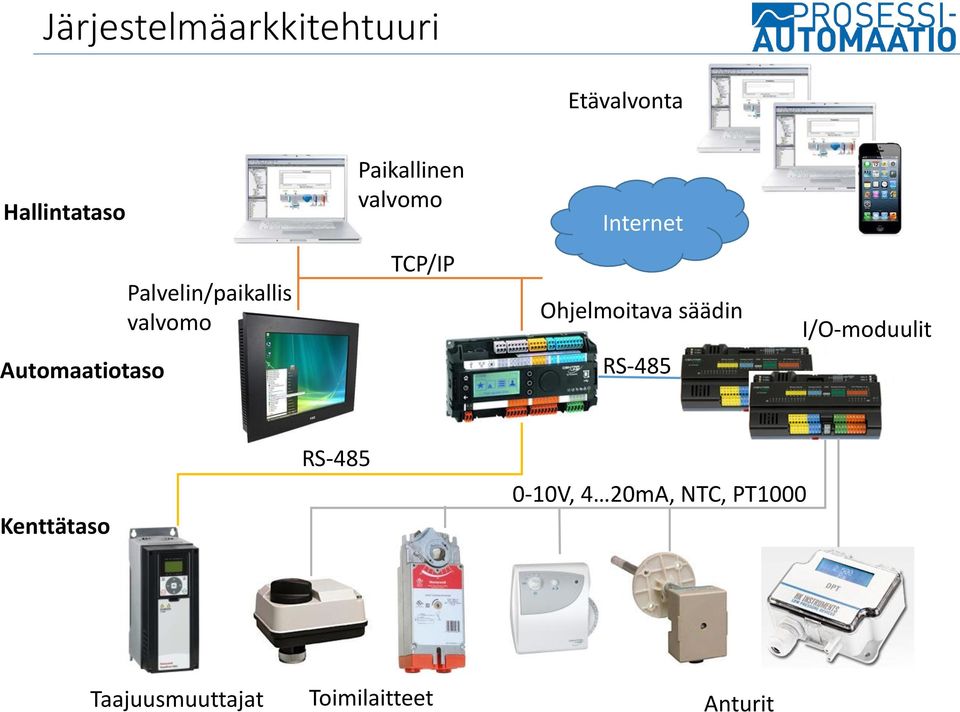

7 Järjestelmäarkkitehtuuri Etävalvonta Hallintataso Paikallinen valvomo Internet Automaatiotaso Palvelin/paikallis valvomo TCP/IP Ohjelmoitava säädin RS-485 I/O-moduulit Kenttätaso RS V, 4 20mA, NTC, PT1000 Taajuusmuuttajat Toimilaitteet Anturit

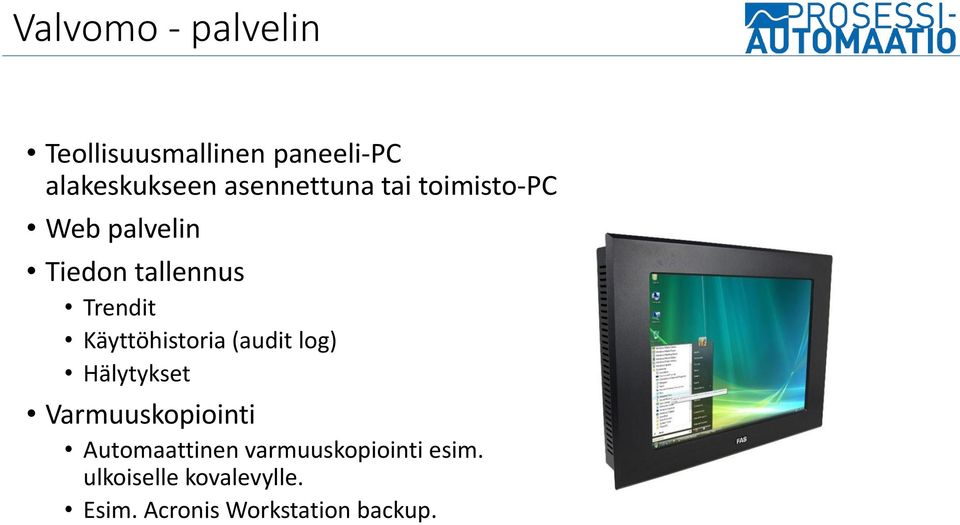

8 Valvomo - palvelin Teollisuusmallinen paneeli-pc alakeskukseen asennettuna tai toimisto-pc Web palvelin Tiedon tallennus Trendit Käyttöhistoria (audit log) Hälytykset Varmuuskopiointi Automaattinen varmuuskopiointi esim. ulkoiselle kovalevylle. Esim. Acronis Workstation backup.

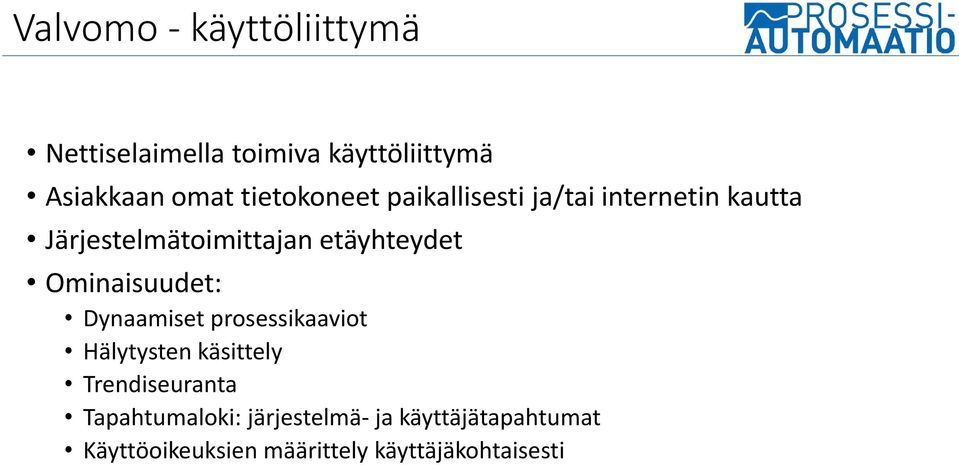

9 Valvomo - käyttöliittymä Nettiselaimella toimiva käyttöliittymä Asiakkaan omat tietokoneet paikallisesti ja/tai internetin kautta Järjestelmätoimittajan etäyhteydet Ominaisuudet: Dynaamiset prosessikaaviot Hälytysten käsittely Trendiseuranta Tapahtumaloki: järjestelmä- ja käyttäjätapahtumat Käyttöoikeuksien määrittely käyttäjäkohtaisesti

10 Honeywell SymmetrE - Aloitusnäyttö

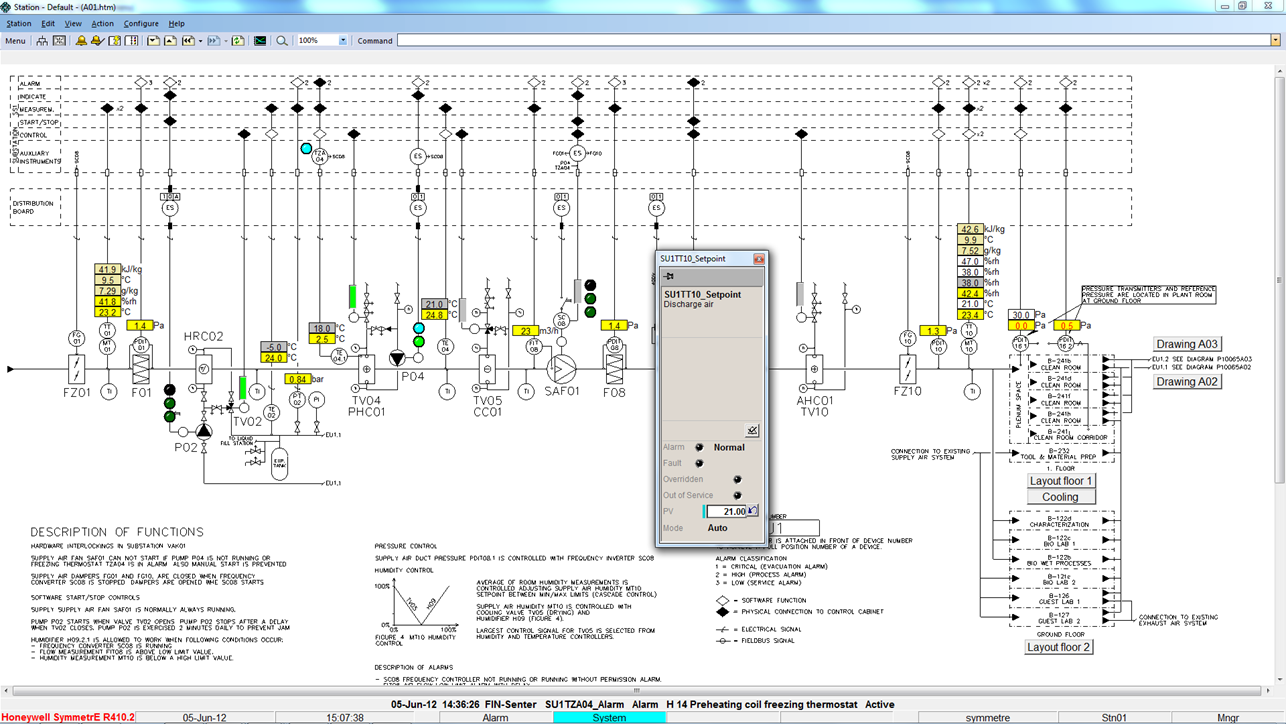

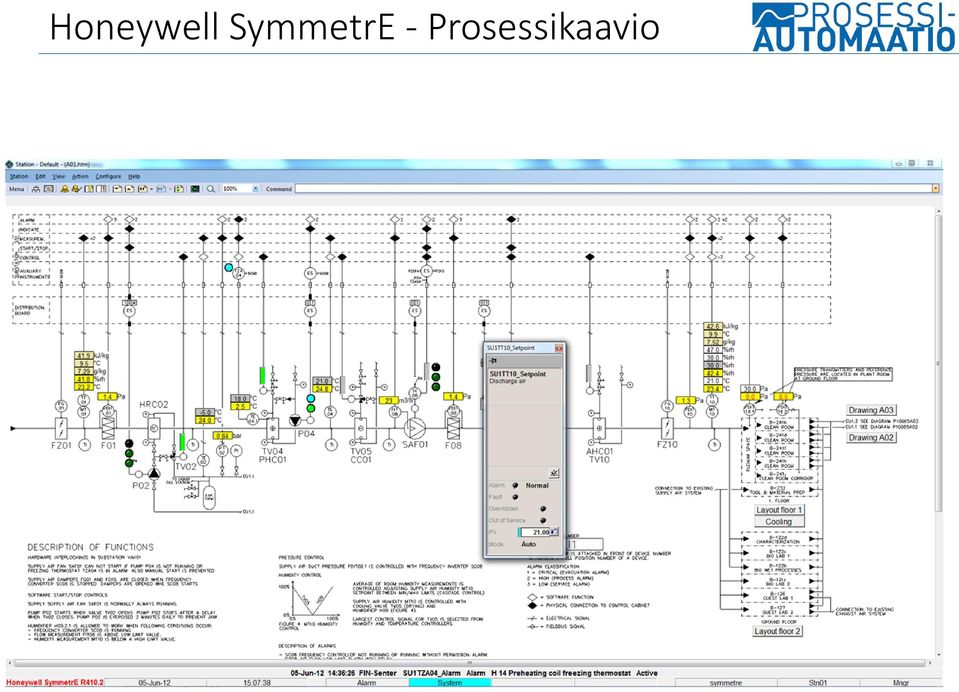

11 Honeywell SymmetrE - Prosessikaavio

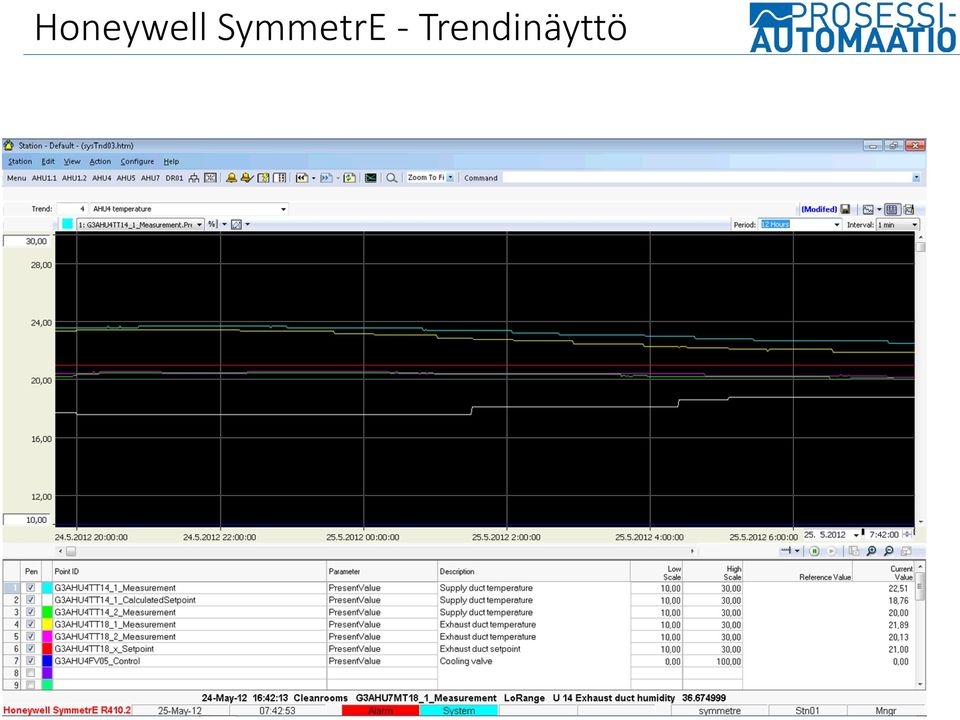

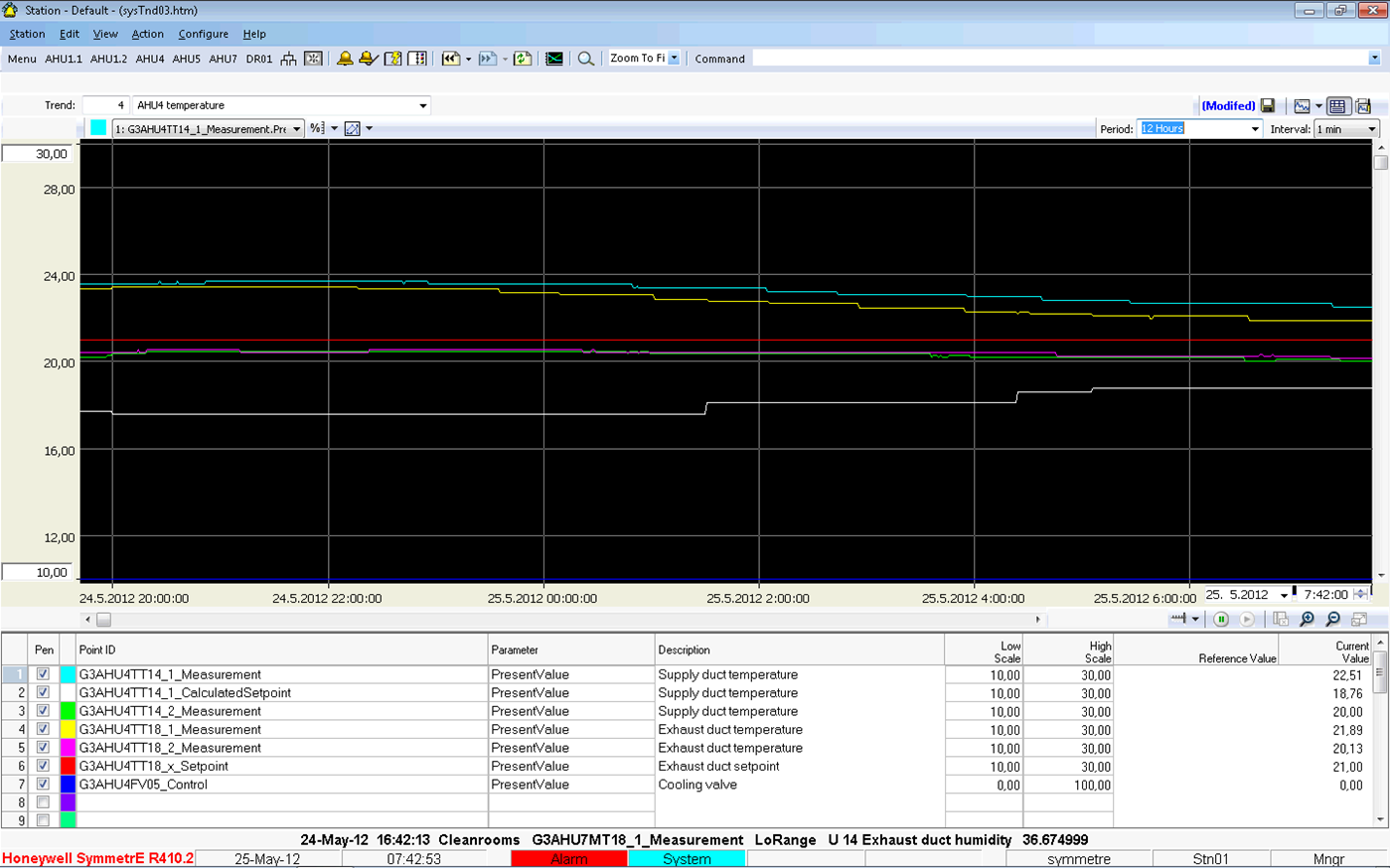

12 Honeywell SymmetrE - Trendinäyttö

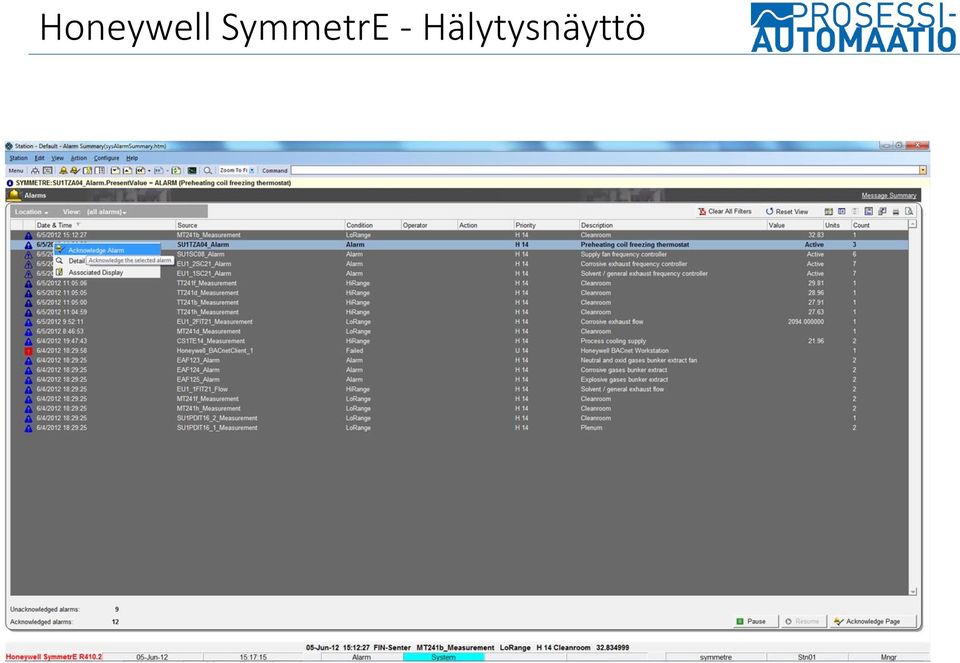

13 Honeywell SymmetrE - Hälytysnäyttö

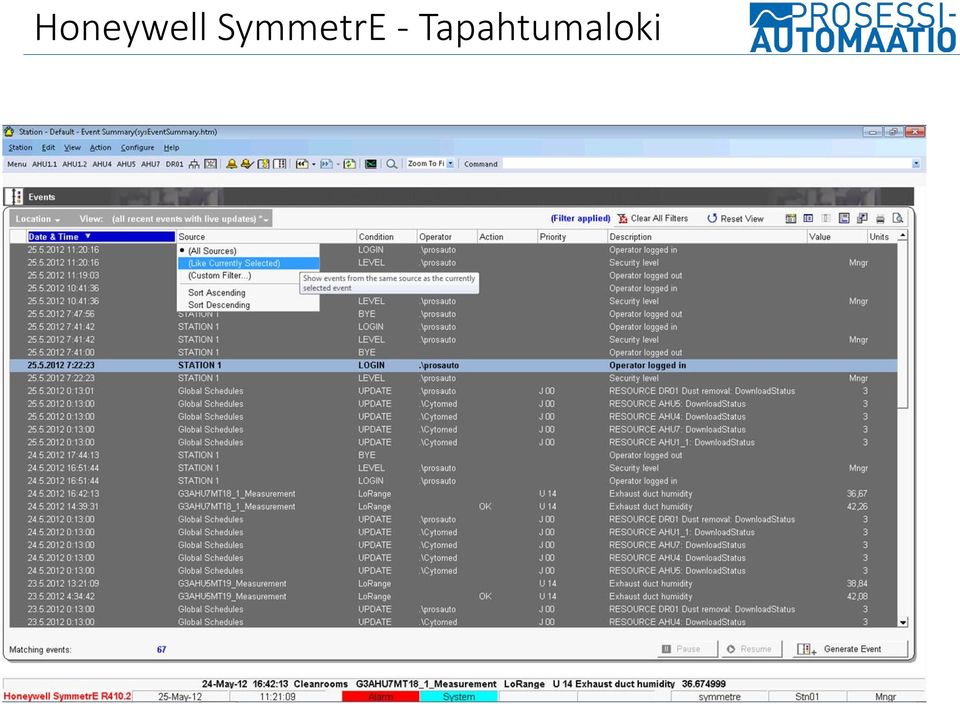

14 Honeywell SymmetrE - Tapahtumaloki

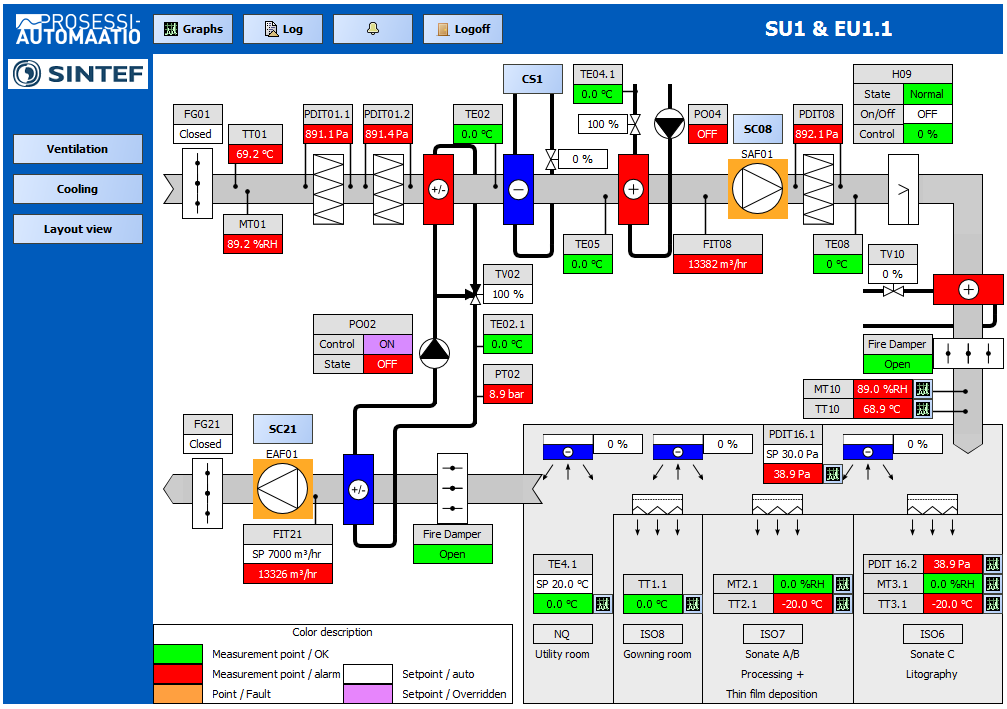

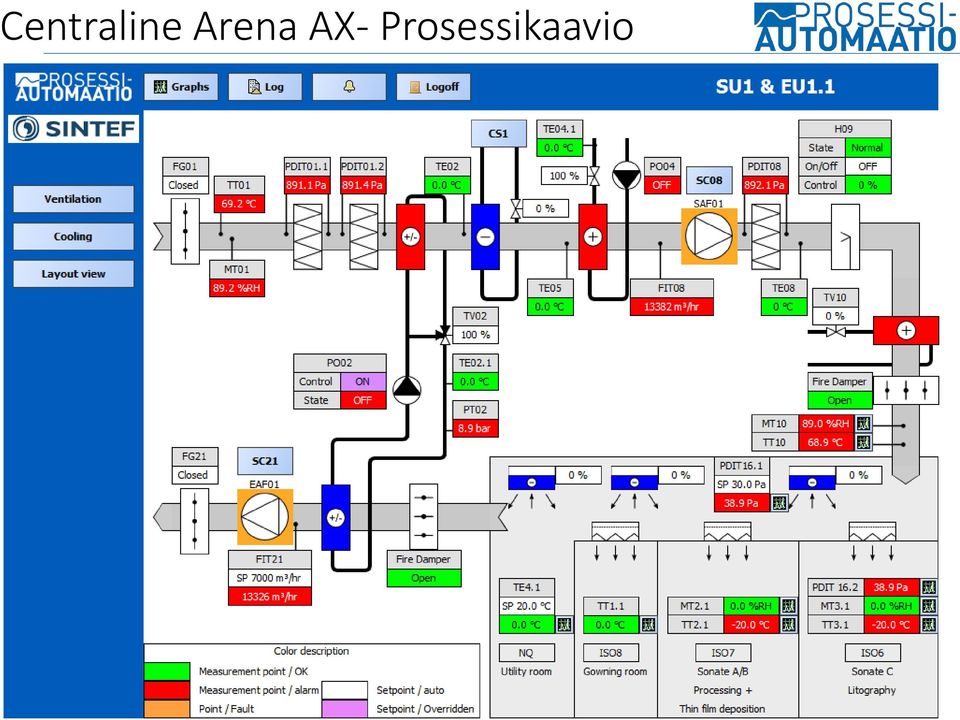

15 Centraline Arena AX- Prosessikaavio

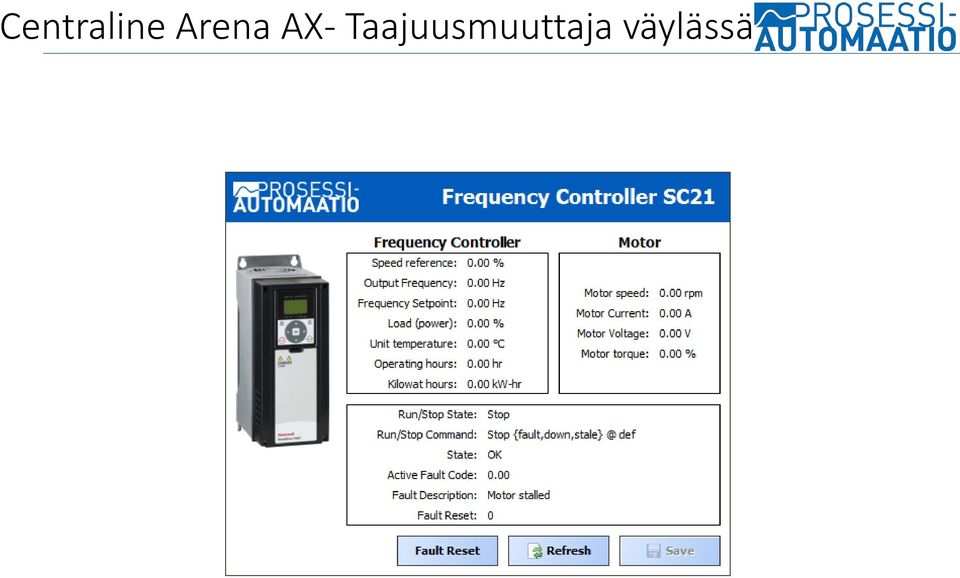

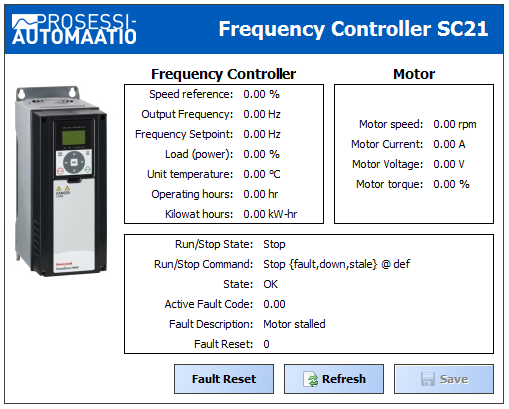

16 Centraline Arena AX- Taajuusmuuttaja väylässä

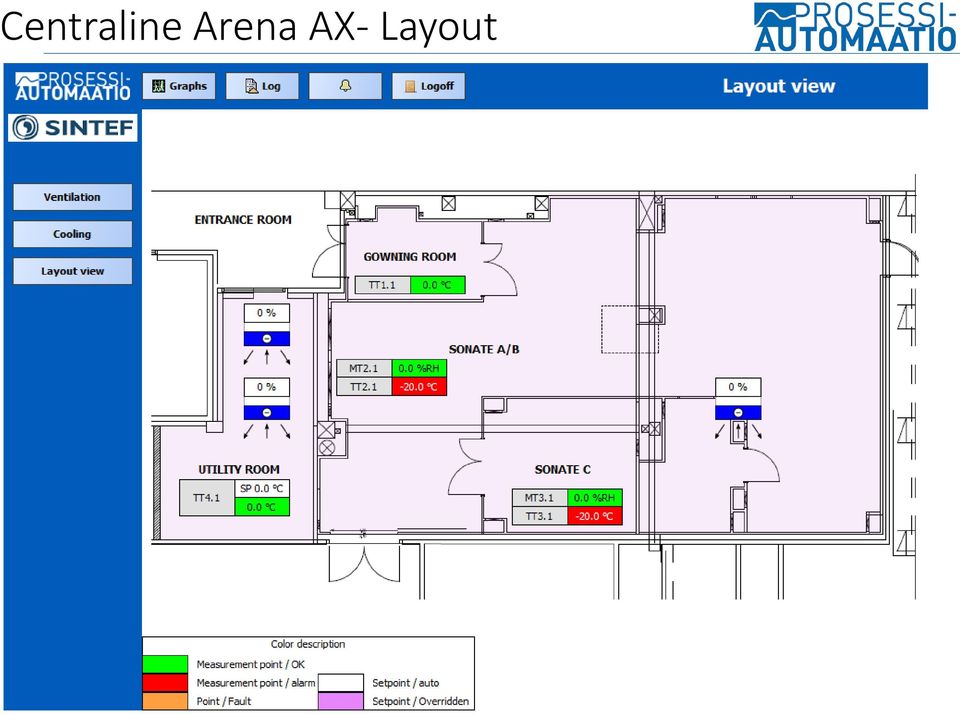

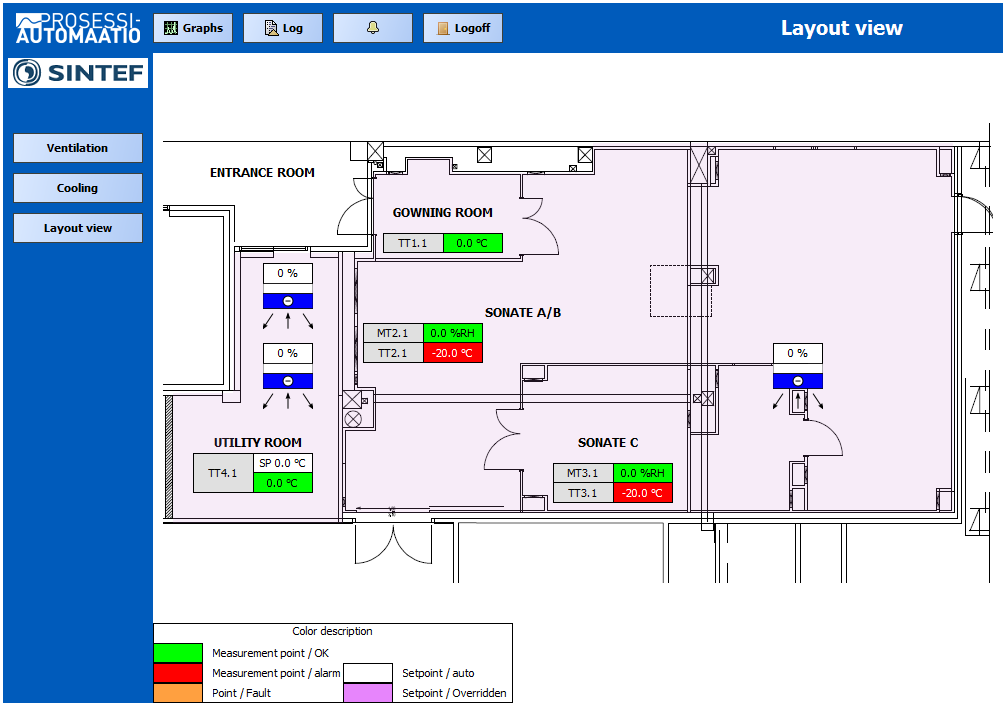

17 Centraline Arena AX- Layout

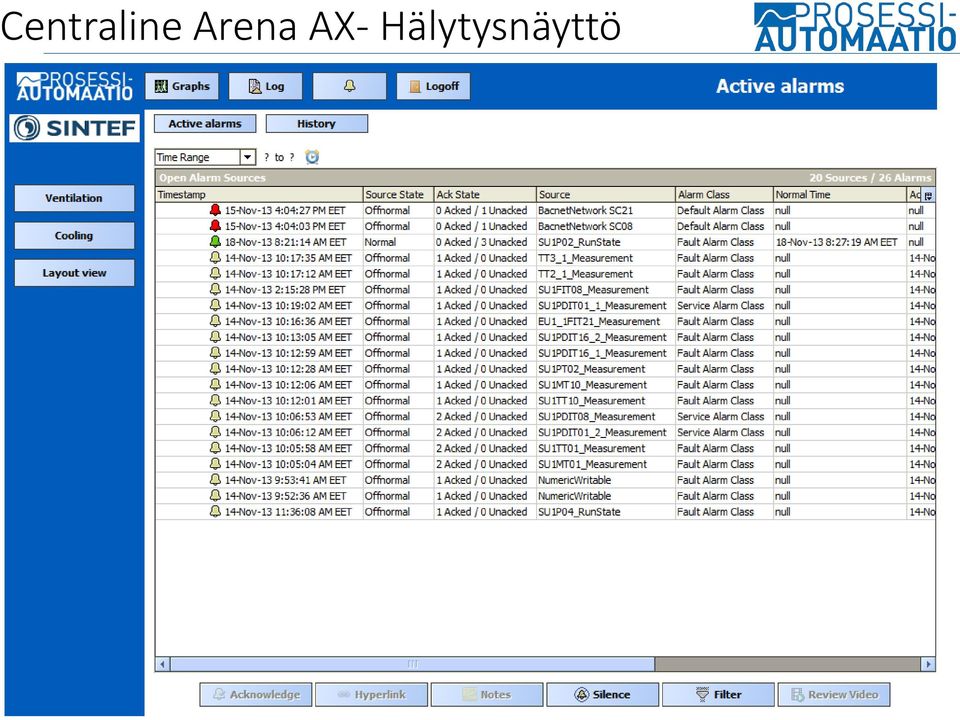

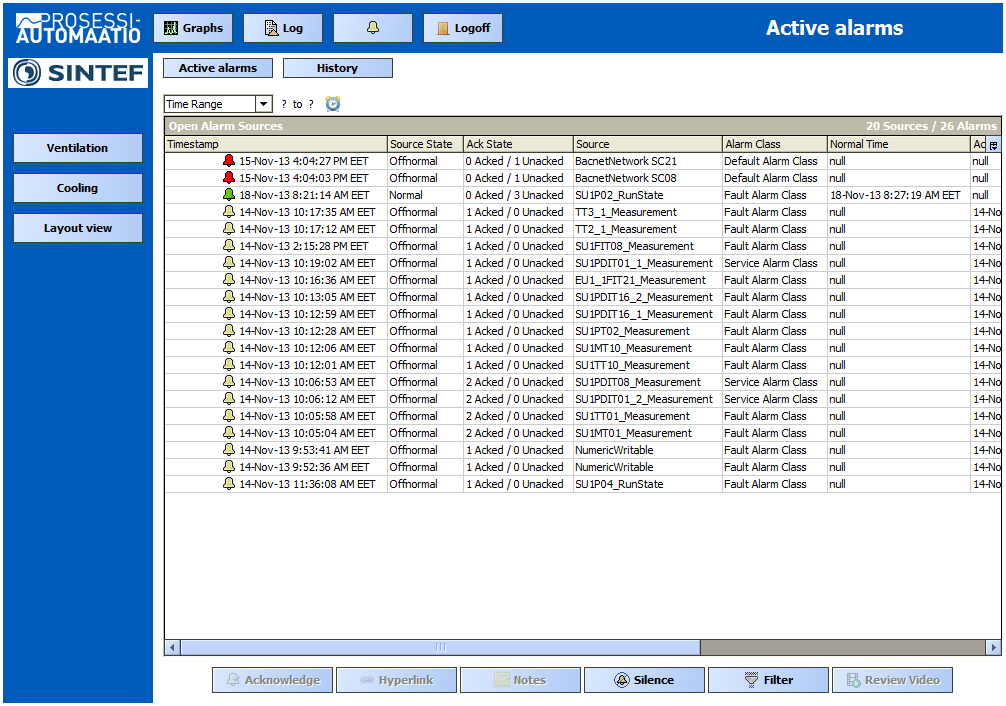

18 Centraline Arena AX- Hälytysnäyttö

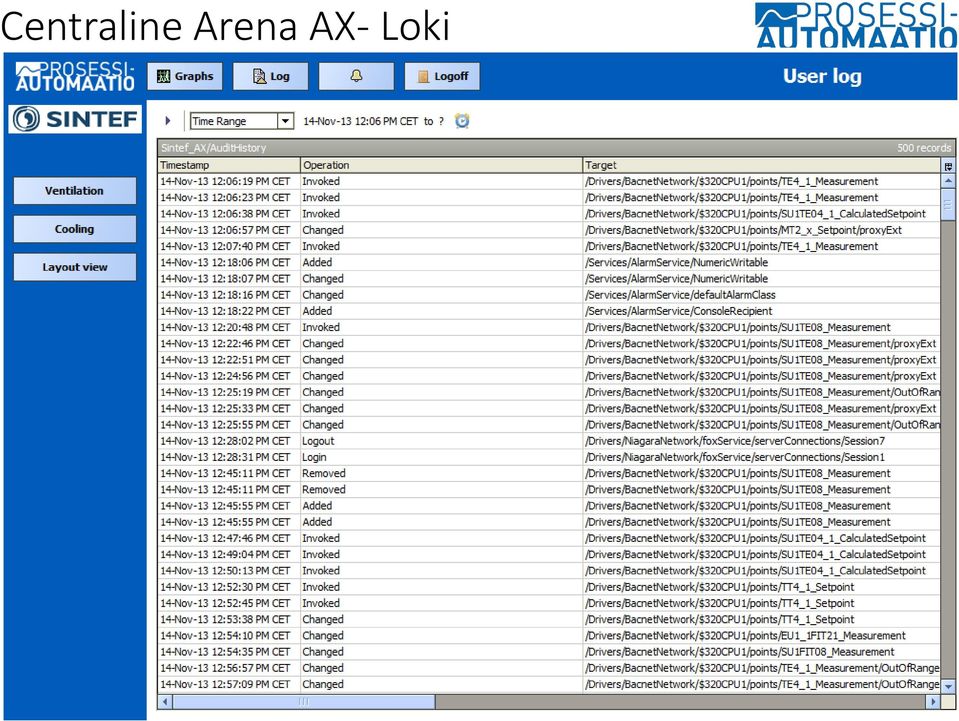

19 Centraline Arena AX- Loki

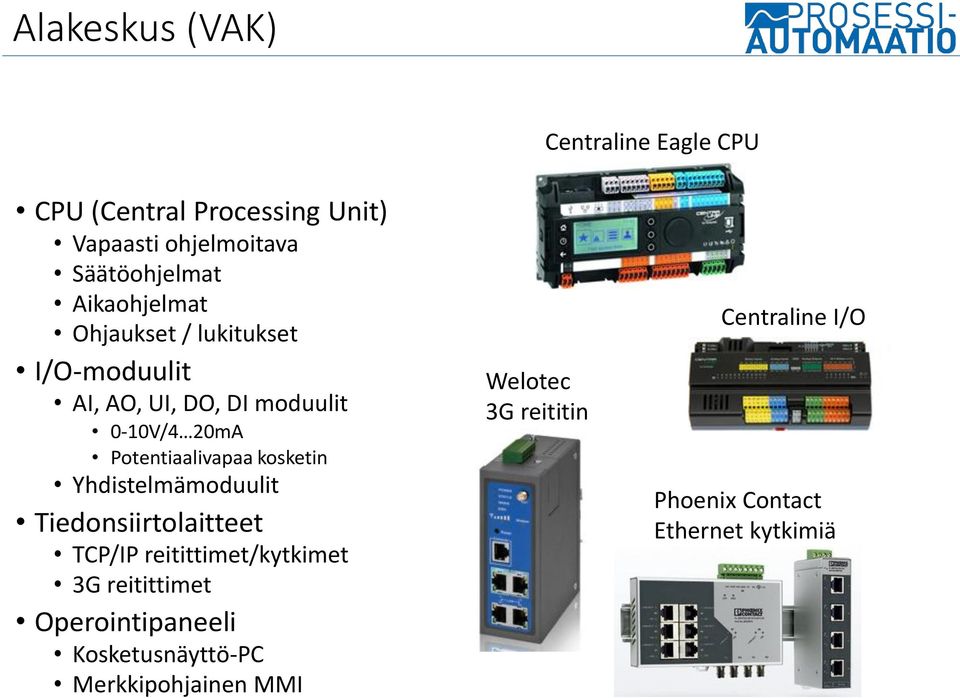

20 Alakeskus (VAK) Centraline Eagle CPU CPU (Central Processing Unit) Vapaasti ohjelmoitava Säätöohjelmat Aikaohjelmat Ohjaukset / lukitukset I/O-moduulit AI, AO, UI, DO, DI moduulit 0-10V/4 20mA Potentiaalivapaa kosketin Yhdistelmämoduulit Tiedonsiirtolaitteet TCP/IP reitittimet/kytkimet 3G reitittimet Operointipaneeli Kosketusnäyttö-PC Merkkipohjainen MMI Welotec 3G reititin Centraline I/O Phoenix Contact Ethernet kytkimiä

21 Alakeskus Prosessiautomaatio Oy alakeskus ryhmäkeskustoiminnoilla Ryhmäkeskustoiminnot Johdonsuojat Kontaktorit Moottorisuojat Käyttökytkimet Kotelointi ja varusteet IP55 teräskotelo Virtalähteet Pääkytkin Pistorasia Varolaitteet

22 I/O-moduulit Analoginen kommunikointi kenttälaitteiden ja säätimen välillä DO (digital output) Potentiaalivapaa kosketin Triac DI (digital input) Potentiaalivapaa kosketin Pulssitiedot AI (analog input) 0-10V/4 20mA NTC/PT1000 vastusanturit AO (analog output) 0-10V I/O-moduulit voidaan hajauttaa väylän avulla Honeywell/Centraline I/Omoduuleita

23 Kenttälaitteet - anturit Lämpötila-anturit Huone,- kanava-, putki-, pinta-, keskiarvo- ja ulkoanturit Paine-ja paine-erolähettimet, Ilmalle ja vedelle Suodattimet, kanavat, LTO-kennot, huonepaineet, vesi-/glykoliverkostot Kosteusanturit Kanavaan ja huoneeseen Tarkkuusvaatimukset (RYL Talotekniikan rakentamisen yleiset laatuvaatimukset) Ilman lämpötila +/-0,5 C Suhteellinen kosteus +/-5%rh Paine +/- 5% skaalasta Tarkemmat vaatimukset nostavat hintaa Vaisala HMT330 +/- 1,0%rh +/-0,2 C ~1000 Produal KLH 100 +/- 2%rh +/-0,5 C ~200

24 Kenttälaitteet venttiilit ja toimilaitteet Venttiilityypit Istukkaventtiilit Palloventtiilit Läppäventtiilit Magneettiventtiilit Toimilaitteet Auki/kiinni, 0-10V, 3-pisteohjaus Iskunpituus 2,5mm, 8mm, 20mm, 40mm Ajoaika s Moottori, termo- tai pneumaattinen

25 Kenttälaitteet - peltimoottorit Jousipalautteiset Ilman jousta 0-10V, auki/kiinni Nopeus s Honeywell Belimo

26 Kenttälaitteet: räjähdysvaaralliset tilat ATEX luokitelluissa tiloissa pitää käyttää ATEX luokiteltuja laitteita Myös kanavien ATEX-luokittelu huomioitava. Hinta voi olla 10-kertainen normaaleihin kenttälaitteisiin verrattuna. Puhdastiloissa usein esim. räjähdysvaarallisia liuotinpoistoja, joiden anturointi kannattaa minimoida kustannusten takia. Schischek Luokka 1-21 Schischek Luokka 2-22

27 Taajuusmuuttajat Honeywell HVAC400 taajuusmuuttaja Puhaltimien ja pumppujen oikosulkumoottoreiden nopeuden säätö Säästää energiakuluissa, vähentää ryhmäkeskuslaitteita ja parantaa prosessien hallittavuutta. EMC häiriöt huomioitava asennuksissa. Väyläliitynnöillä saadaan automaatiojärjestelmään huomattavasti lisätietoa, esim. energiankulutus, vikakoodit, mittausarvoja jne.

28 Ilmamääräsäätimet Säätää kanavassa virtaavan ilmamäärän halutuksi Säätöpelti Pitot-tyyppinen mittaputki Kompaktisäädin Toimilaite Paine-eroanturi Ilmamääräsäädin O-10V säätö ja mittaus tai väyläliitäntä Trox TVR ilmamääräsäädin Centraline Lynx huonesäädin ilmamääräsäätimellä

29 Centraline Lynx huonesäätimet Vapaasti ohjelmoitava LON tai Backnet MS/TP väylä Ilmamääräsäädinversio Esim. puhdastilan säätöön ja valvontaan Ilmamäärän säätö/mittaus Huonepaineen säätö/mittaus Lämpötilan säätö/mittaus Kosteuden mittaus

30 Rakennusautomaation väyläteknologiat BACNet IP Ethernet Runkoväylänä valvomon ja säädinten välillä BACNet MS/TP RS-485 Kenttälaiteväylänä esim. taajuusmuuttajat ja huonesäätimet LON Kenttälaiteväylänä esim. taajuusmuuttajat ja huonesäätimet Väistyvä teknologia Modbus RS-485 tai Ethernet Vanha, mutta edelleen laajasti käytetty Muut M-bus mittariväylä KNX asuinkiinteistöjen sähkölaitteet Ei avoimet väylät

31 The Hawk integration Controller c l o s e t o y o u Many systems, many protocols, ONE WINDOW CentraLine AX technology solves the challenges of open systems, integration and interoperability to make your building easier to mange and control. One common platform Protocol neutral Graphic data display and management Simple upgrade and expansion UK ECC HVAC - Centraline Ax Overview

32 Integration Yesterday s Nightmare: Today's Solution with CentraLine AX : Complex: multiple gateways Hard to engineer and maintain Expensive to setup and operation Easy: One Hardware, one tool, one front-end for all protocols Easy to engineer and maintain Easy setup and operation Many protocols already integrated LON, BACnet,, M-Bus, ModBus, EIB & more... UK ECC HVAC - Centraline Ax Overview

33 Supported Open networks UK ECC HVAC - Centraline Ax Overview

34 Integration ModBus LON BACnet DI, open standards EIB/KNX M-Bus Integration with HAWK Integration Metering HVAC Lighting Security Fire alarming UK ECC HVAC - Centraline Ax Overview

35 The Centraline AX Integration Solution HAWK M2M UK ECC HVAC - Centraline Ax Overview

36 Dokumentaatio Puhdastiloissa usein tiukemmat vaatimukset dokumentoinnille ja testaukselle joko asiakkaan laatujärjestelmästä tai viranomaisilta (mm. lääkelaitos, FDA) Järjestelmäkaavio Automaation järjestelmäkomponentit Väylät Säätökaaviot Prosessien toimintojen kuvaus Kytkentä-/kaapelointikaaviot Asennus- ja huoltokäyttöön Laiteluettelot Testauspöytäkirjat (IQ/OQ) Jäljitettävät kalibrointitodistukset

37 Järjestelmäkaavio

38 Säätökaavio

39 Kytkentäkaavio

40 Laiteluettelo

41 Ohjelmointiohjelmat Centraline Coach Ohjelmointi lohkokaavioilla. Täysin online ilman kääntämistä, lataamista ja katkoksia

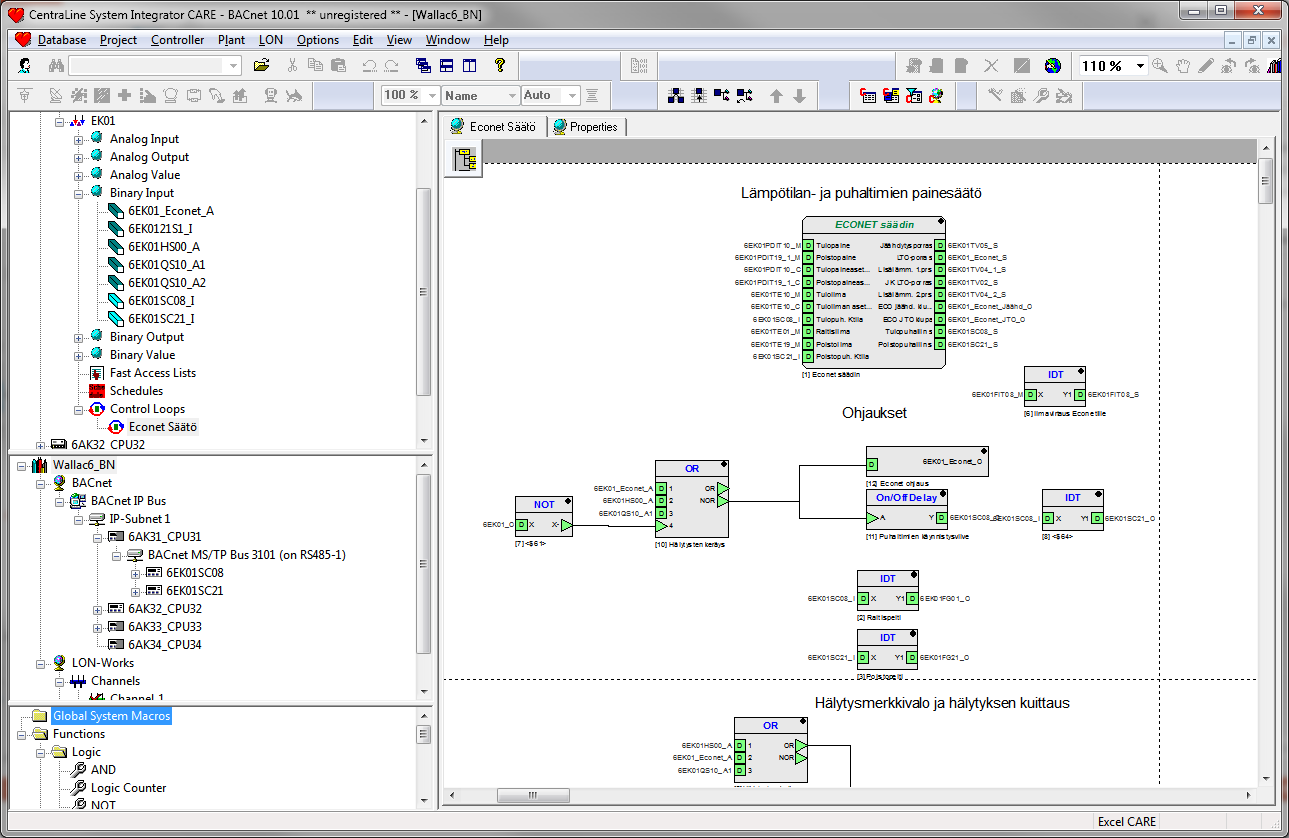

42 Ohjelmointiohjelmat Centraline Care Ohjelmointi lohkokaavioilla. Upload ohjelmointi käännös download

43 Ohjelmointiohjelmat Fidelix Ohjelmointi koodaamalla Ohjelmointi käännös download

44 Linkkejä atex_rajahdeopas.pdf

45 Kiitos! Janne Seppälä Prosessiautomatio Oy Telekatu TURKU Vaihde
