1 Suomen Pakkausyhdistys ry PAKKAUSALAN PERUSKURSSI AALTOPAHVIPAKKAUKSET No:77 Suomen Kuitukierrätys Oy Suomen Aaltopahviyhdistys ry Eija Jokela

2 Sisältö Suomen Aaltopahviyhdistys ry - SAPY Perustietoa aaltopahvista Perustietoa aaltopahvipakkauksista Aaltopahvipakkausten suunnittelu Aaltopahvi pakkaajalla Aaltopahvipakkaukselle asetettavat vaatimukset Suomen Kuitukierrätys Oy - SUK Ympäristö ja kierrätys

3 Suomen Aaltopahviyhdistys ry Jäsenet Aaltopahvin valmistajat Suomessa

4 Suomen Aaltopahviyhdistys ry Tehtävät Edistäminen Ekologia Edullisuus Aaltopahvialan julkaisut ja esitteet Koulutustoiminta asiakkaille, pakkausalalle, oppilaitoksille ja korkeakouluille Aaltopahvin eduista kertominen Aktiivinen osallistuminen koti- ja ulkomailla toimintaedellytysten luomiseksi Tuottajavastuu Aaltopahvin kierrätyksen ja hyötykäytön edistäminen Kierrätysraaka-aineiden käytön edistäminen Aaltopahvin ympäristöystävällisyydestä kertominen Edullinen pakkaus asiakkaille Edullinen pakkaus ympäristön kannalta

5 Perustietoa aaltopahvista Historiaa Ominaisuudet Rakenne Aaltoprofiilit ja aaltopahvin paksuus Raaka-aineet Aaltopahviarkkien valmistus

6 Perustietoa aaltopahvista Historiaa 1856 aaltopaperi hikinauhana 1871 aaltopaperi pullopakkauksena 1874 yksipuolinen aaltopahvi 1894 aaltopahvilaatikko 1911 aaltopahvin valmistus Suomessa alkoi 1920-luku display-pakkaukset ja myyntitelineet

7 Perustietoa aaltopahvista Aaltopahvi

8 Perustietoa aaltopahvista Ominaisuudet Kevyt Yksilöllinen Moderni Edullinen Painokelpoinen Suojaa tuotetta Lämmöneristyskykyinen Soveltuu eri pakkausmenetelmiin Hygieeninen Kierrätettävä Uusiutuva

9 Perustietoa aaltopahvista Rakenne Yksipuolinen Yksi aaltokerros liimattu yhteen suoraan pintakartonkiin Yksiaaltoinen Yksi aaltokerros liimattu suorien pintakartonkien väliin

10 Perustietoa aaltopahvista Rakenne Kaksiaaltoinen kaksi aaltokerrosta liimattu suorien pintakartonkien väliin Kolmiaaltoinen koostuu kaikkiaan seitsemästä kerroksesta

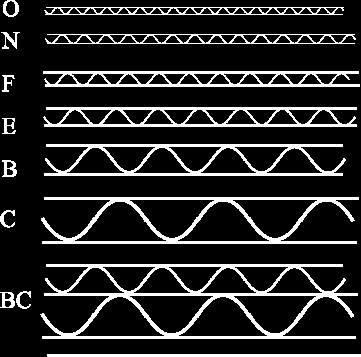

11 Perustietoa aaltopahvista Aaltoprofiilit ja aaltopahvin paksuus Aaltotyyppi Paksuus Aaltoa/m G- ja N-aallot (mikroaallot) n. 0,8 mm 550 F-aalto (mikroaalto) n. 1,0 mm 450 E-aalto (miniaalto) n. 1,5 mm 300 B-aalto n. 3,0 mm 150 C-aalto n. 4,0 mm 130 BC eli kaksiaaltoinen n. 7,0 mm mm

12 Perustietoa aaltopahvista Aaltopahvin raaka-aineet Pintakartongit eli lainerit Aallotuskartongit eli flutingit Liima

13 Perustietoa aaltopahvista Pintakartongit Tehtävät Pitää aaltopahvi koossa Painatusalusta Värit Ruskea Valkoinen Pintakartonki Lajit Kraftlaineri (ensikuitupohjainen) Testlaineri (uusiokuitupohjainen)

14 Perustietoa aaltopahvista Aallotuskartongit Tehtävä Pitää pintakartongit erillään => antaa aaltopahville suuren lujuuden Lajit Puolikemiallinen eli SC-fluting Kiertokuitufluting eli Wellenstoff Aallotuskartonki

15 Perustietoa aaltopahvista Liima Tehtävä Pitää kartongit yhdessä => luja ja jäykkä rakenne Raaka-aine Tärkkelys Liima

16 Perustietoa aaltopahvista Neliöpaino g/m²»yksiaaltoiset g/m²» Kaksiaaltoiset g/m²

17 Perustietoa aaltopahvista Erikoiskäsittelyt Muovipäällysteet Dispersiopäällysteet Lakkaus ESD-pinnoitteet Metallointi Märkälujaliima

18 Perustietoa aaltopahvista Aaltopahviarkkien valmistus Mahdollisuus lisätä: Vahvikenauhat Repäisynauhat

19 Repäisynauha Vahvikenauha

20 Perustietoa aaltopahvista Puhdas ja hygieeninen materiaali 1935/2004/EY Elintarvikkeen kanssa kosketuksiin joutuvat materiaalit 2023/2006/EY Hyvät tuotantotavat (GMP) Laadun ja elintarviketurvallisuuden hallintajärjestelmät, omavalvonta Alan omat ohjeet (CEPI, FEFCO)

21 Perustietoa aaltopahvista Vaatimustenmukaisuuden hallinta PAKKAUS- SUUNNITTELU TUOTANTO JA PAKKAUS Pakattavan tuotteen tiedot ja vaatimukset MYYNTI JA ASIAKAS- PALVELU Oikean materiaalin ja rakenteen valinta Raakaaineiden hankinta Vaatimustenmukaisuustodistukset Jäljitettävyys HANKINTA Tuotannonohjaus Hyvät tuotantotavat, siisteys ja järjestys Vaaraanalyysit, HACCP Varastointiolosuhteet Kuljetuskalusto Takaisinvetovalmius VARASTOINTI, LÄHETYS JA KULJETUS

22 Perustietoa aaltopahvipakkauksista Aaltopahvipakkausten valmistus Pakkausten testaus Pakkausten vaatimusstandardeja

23 Perustietoa aaltopahvipakkauksista In Line -laatikon valmistus ARKIT AALTOPAHVIKONEELTA => SYÖTTÖ PAINATUS AVAUS TAIVUTUS SIVULIIMAUS NIPUTUS => LAVAUS Kartonkitehtaalle Kierrätykseen Uusiokäyttöön JALOSTUSTÄHTEEN PAALAUS Revintä Kuljetus AVAUS- JA LAATUTÄHDE

24 Perustietoa aaltopahvipakkauksista Tyypillinen In Line -laatikko

25 Painolaatta Perustietoa aaltopahvipakkauksista Taso- eli laakastanssaus PAINOLAATTA Painolaatta Painolaatta 2 STANSSAUS Painolaatta PAINOVÄRI AIHIOT ASIAKKAALLE AALTOPAHVIARKIT PAINATUS 5 1 STANSSAUSTYÖKALU (FORMU) 3 4 STANSSAUSJÄTE (HYLKY) HYLYN PAALAUS KARTONKI- TEHTAALLE FEFCO 0421 KIERRÄTYKSEEN UUSIOKÄYTTÖÖN

26 Perustietoa aaltopahvipakkauksista Taso- eli laakastanssaustyökalu leikkausterä irrotuskumit vanerilevy taivutusterä alalevy

27 vastasylinteri Leikkausterät Nuuttausterät Roskanpoistokumit stanssisylinteri Perustietoa aaltopahvipakkauksista Rotaatiostanssaus Rotaatiostanssityökalu on puolipyöreä levy (esim. vaneri), johon on kiinnitetty leikkaus- ja taivutusterät. Työkalu kiinnitetään stanssikoneen stanssirummun (sylinterin) ympärille. Roskanpoisto täryttämällä.

28 Perustietoa aaltopahvipakkauksista Stanssattu aaltopahvipakkaus

29 Perustietoa aaltopahvipakkauksista Painatus Aaltopahvipakkaus myy Aaltopahvipakkaus informoi esimerkiksi Tuote Tuoteinformaatio Tuotteen pakkaaja / valmistaja Sisällön määrä / paino Pakkauksen avausohjeet/käsittelyohjeet Tavarakoodit Vaarallisten aineiden luokitus / UN-koodi Varoitusmerkinnät Viranomaishyväksynnät Kohdemaiden hyväksymismerkinnät Kierrätysmerkit / ympäristömerkit

30 Perustietoa aaltopahvipakkauksista Painatus Fleksopainomenetelmä Vrt. kohopainomenetelmä Fleksiibeli eli joustava painolaatta Yleisin jo 50-luvulta lähtien Vesiliukoiset painovärit Lainerille ennen aaltopahviksi ajoa (preprint) Valmiin aaltopahvin painatus (postprint)

31 Perustietoa aaltopahvipakkauksista Painatus

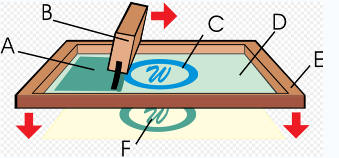

32 Perustietoa aaltopahvipakkauksista Painatus Silkkipainomenetelmä Väri pakotetaan seulan läpi raakelilla Etuna painatuspuristuksen pienuus Sopii hyvin lyhyille sarjoille Esittelytelineet Julisteet

33 Perustietoa aaltopahvipakkauksista Painatus Offsetpainomenetelmä Epäsuora painomenetelmä, jossa painoväri siirtyy painolevyltä kumikankaalle ja siitä kartongille Mikroaaltopahvin (F- ja N-aallot) suorapainatukseen (postprint) tai Painatus arkille, joka laminoidaan yhteen aaltopahvin kanssa (preprint)

34 Digitaalinen painaminen soveltuu myös aaltopahville Tekniikka: Kuin iso mustesuihkutulostin (Leveys 2,5 m x pituus m ) Eri valmistajilla eri teknologioita värisuuttimien ja värinannostelutekniikan sekä materiaalin kuljettamisen suhteen Nopeus m²/h, resoluutio dpi (dots per inch) Sopii erityisesti POS-tuotteille (point-of-sale) Perustietoa aaltopahvipakkauksista Useimmiten käytetään vesipohjaisia UV-värejä Digitaalisen painamisen etuja ovat personointi, tarkat toimitusmäärät, pienet sarjat mahdollisia, hyvä painojälki. Painatus

35 Perustietoa aaltopahvipakkauksista Painatustapojen vertailua Fleksopainomenetelmä Offset Silkki Digipaino Postprint Preprint Tilauskoko pieni/suuri suuri pieni/suuri pieni pieni Värien lkm rajaton 4 (SMYK) Sävykuvat Rasteri (l/cm) Pisteenkasvu % SMYK = Syan, Magenta, Yellow, Black (Key)

36 Perustietoa aaltopahvipakkauksista Aaltopahvipakkausten liitäntätapoja Liimaus Sivuliimaus Monipisteliimaus Nidonta Teippaus ja nidonta Teippi Lukitus pakkauksen rakenteen avulla, esim. pikalukitus

37 Perustietoa aaltopahvipakkauksista Aaltopahvipakkausten liitäntätapoja Sivuliimaus h H L B L B ½ B Liimaläppä Läppälaatikko, FEFCO 0201

38 Perustietoa aaltopahvipakkauksista Aaltopahvipakkausten liitäntätapoja Monipisteliimaus Pohja Kansi Teleskooppilaatikko, FEFCO 0304

39 Perustietoa aaltopahvipakkauksista Aaltopahvipakkausten pakkaaminen Yleensä kuormalavoilla Tarvittaessa lavakannet, vanteet ja kiristekalvo In line koneen aihiot nippuina

40 ECT Reunalitistyslujuus Kuvaa pakkauksen seinämän pinoamislujuutta Puhkaisulujuus Yleiskuva lujuudesta Perustietoa aaltopahvipakkauksista Testaus FCT Litistyslujuus Kuvaa aaltokerroksen lujuutta

41 Perustietoa aaltopahvipakkauksista Testaus Taivutusjäykkyys Aaltopahvin jämäkkyys Kitka Valmiin pakkauksen käyttäytymisen kannalta merkitystä BCT Valmiin laatikon puristuslujuus => pinoamislujuus

42 Perustietoa aaltopahvipakkauksista Testaus Pudotustestit Kalteva taso / Törmäys Täry ja jyskytys UN-testit

43 Perustietoa aaltopahvipakkauksista Testaus Kuljetusreittitutkimukset Kuljetusvälineessä anturit jotka kertovat, millaisille rasituksille pakkaus joutuu kuljetuksen aikana Olosuhdetestaukset Vakioilmasto 23 C ja RH 50 % Säätestikaappi C ja RH % Ilmastointihuone Pakkashuone

44 Perustietoa aaltopahvipakkauksista EUPS-standardi EUPS Code Bending stiff. (geom. mean) ECT BURST FCT BCT Nm Nm kn/m kn/m kpa kpa kpa kpa Quality level Average Guarant. level Average Guarant. level Average Guarant. level Average Guarant. level Board E B Board Board , Board Board Board 60 5, Board C Board Board Board , , BC Board , Board ,

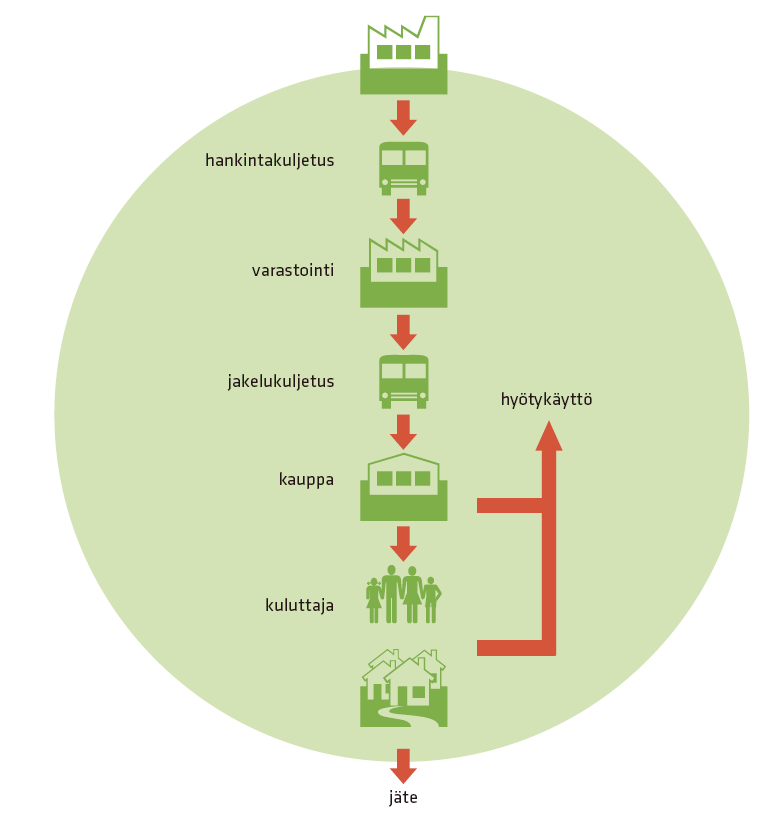

45 Hyvä pakkaus ottaa huomioon koko logistisen ketjun

46 Aaltopahvipakkausten suunnittelu Pakkaussuunnittelu Painatussuunnittelu

47 Aaltopahvipakkausten suunnittelu Pakkaussuunnittelu Tavoitteena vaatimukset täyttävä pakkaus Lähtökohtana pakattava tuote Raaka-aineen valinta Rakenneratkaisu Mitoitus Malli Liitäntä

48 Aaltopahvipakkausten suunnittelu Pakkaussuunnittelu Pakattava tuote Pakkaustapahtuma Varastointi ja kuljetus Kauppa ja markkinointi Hyötykäyttö Valmistustekniikka

49 Aaltopahvipakkausten suunnittelu Materiaalitehokkuus Esimerkkinä jogurttipurkkialustan materiaalitehokkuuden kehittyminen Materiaalitehokkuus* parantunut 70-luvusta 55 % * Tämän päivän malliin vaatima pinta-ala verrattuna aikaisempiin malleihin Materiaalitehokkuus parantunut 80-luvusta 32 % Materiaali myös painoltaan kevyempää kuin aikaisemmin LÄHDE: Stora Enso

50 Aaltopahvipakkausten suunnittelu Painatussuunnittelu Työvaiheet Painatusaineisto asiakkaalta Aineiston muokkaaminen aaltopahville sopivaksi Vedoksen valmistaminen ja lähettäminen asiakkaalle Vedoksen hyväksyminen Asiakas tarkastaa ja hyväksyy vedoksen Mahdollisten muutosten osalta uusi vedos ja kierto Painolaatan valmistaminen hyväksytyn vedoksen mukaisesti

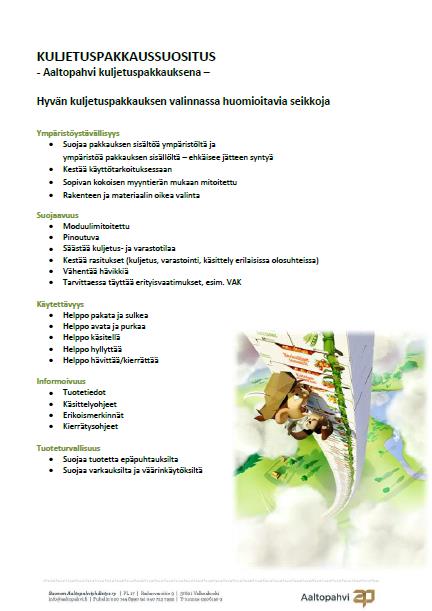

51 Aaltopahvi pakkaajalla Pakkaaminen Käsittely ja varastointi Kuljetukset Hyvän kuljetuspakkauksen ominaisuuksia

52 Aaltopahvi pakkaajalla Pakkaaminen Käsin Koneellisesti

53 Aaltopahvi pakkaajalla Käsittely ja varastointi Käsittely Varastointi Tärkeää erityisesti konepakkausten käsittelyssä

54 Aaltopahvi pakkaajalla Käsittely ja varastointi Oikealla käsittelyllä ja pinoamisella aaltopahvilaatikon ominaisuudet saa parhaiten hyödynnettyä Pinoamiskesto vähenee noin 30% Paras pinoamiskesto

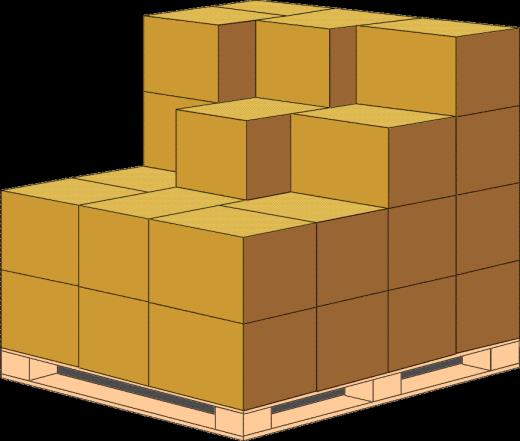

55 Aaltopahvi pakkaajalla Käsittely ja varastointi Ristiinlavauksen takia voi varastoa purettaessa syntyä helposti kaatuvia kuormia. Lavattaessa pinoihin varastokäsittely on turvallisempaa.

56 Aaltopahvi pakkaajalla Kuljetukset Kuljetussuunnittelulla kustannusten ja ympäristön säästöä

57 Aaltopahvipakkaukselle asetettavat vaatimukset Kaupan ja pakkaajan tarpeet Kuluttajan tarpeet Muita vaatimuksia

58 Aaltopahvipakkaukselle asetettavat vaatimukset Kaupan ja pakkaajan tarpeet Moduulimitoitus ei lavanylityksiä, ei tuotehävikkiä Pinoutuvuus Suojaavuus Ergonomia Helppous Myyvyys

59 Aaltopahvipakkaukselle asetettavat vaatimukset Pinoutuvuus ratkaisu logistiikkaan Common Footprint Eurooppalainen standardi Pinoutuvuus/pinottavuus Tehokasta tilankäyttöä Vakaat pinot Säästöjä toimitusketjussa Standardisoidut alustat Tarpeen mukaan räätälöitävä korkeus Vakaat, monia eri tuotteita sisältävät kuormat Tehokkain tilankäyttö Optimoitu polttoaineen kulutus Pienempi ympäristövaikutus Vähemmän rikkoutumisia vähemmän hävikkiä

60 Aaltopahvipakkaukselle asetettavat vaatimukset Kuluttajan tarpeet Informatiivisuus Käyttömukavuus Kierrätettävyys Children prefer boxes than toys inside them at Xmas, survey finds October 29, Children have more fun playing with cardboard boxes at Christmas than the actual toys that comes inside them, according to a new survey. A total of 46% of parents claimed their child enjoys playing with cardboard boxes instead of costly toys and games. The survey of 2,000 parents of kids aged 3-18 was conducted by OnePoll on behalf of the makers of Ribena Plus, in September html and survey here:

61 Aaltopahvipakkaukselle asetettavat vaatimukset Muita vaatimuksia Kannattaa huomioida Tuote huomataan Pakkaus innostaa ostamaan Tuote säilyy kuljetuksissa vaurioitta Oikeat ja riittävät merkinnät Täyttää direktiivien vaatimukset Vaivaton kierrättää

62 Ympäristö ja kierrätys Uusiutuvat luonnonvarat Käyttöalueet Talteenotto Kierrättäminen ja hyötykäyttö Aaltopahvin tase Kulku pakkauksesta hyötykäyttöön Aaltopahvin uusi elämä

63 Ympäristö ja kierrätys Uusiutuvat luonnonvarat Puu Uusiokuitu Tärkkelys

64 Ympäristö ja kierrätys Käyttöalueet Muut 23 % Kemia 6 % Elintarvike 42 % Teknologiateollisuus 8 % Metsä 21 % Lähde: FEFCO 2012

65 Ympäristö ja kierrätys Aaltopahvin talteenotto Kotitaloudet 10 % Teollisuus 20 % Kauppa 70 % Lähde: SAPY 2012

66 Ympäristö ja kierrätys Aaltopahvin talteenotto Aaltopahvin määrä markkinalla, kierrätys ja hyötykäyttö (1 000 tn) Aaltopahvin määrä markkinalla FI Hyötykäyttö Kierrätys Lähde: SAPY 2013

67 240 Ympäristö ja kierrätys Kierrättäminen ja hyötykäyttö Kaatopaikalle Energiaksi / Uudelleenkäyttöön Kierrätykseen Lähde: SAPY 2012

68 Ympäristö ja kierrätys Aaltopahvin tase 2012 Lähde: SAPY / Ympäristöryhmä 2013 Kotimaan tuotantolaitosten toimitukset tn Tuonti tn Pakkaajat tn Kotimaan käyttö tn Kauppa tn OCC eli keräyspahvi tn Kierrätykseen tn 95 % Välillinen tuonti tn Teollisuus tn Hyötykäyttöön tn 100 % Energiaksi tn *) Keräyskartonki/Kuluttajakeräys: AP tn

69 Ympäristö ja kierrätys Kartongin keräys Suomessa Suomen NP- Kierrätys Oy Suomen Kuluttajakuitu ry Suomen Aaltopahviyhdistys ry

70 Ympäristö ja kierrätys Kartongin keräys Suomessa Lähin keräyspisteesi:

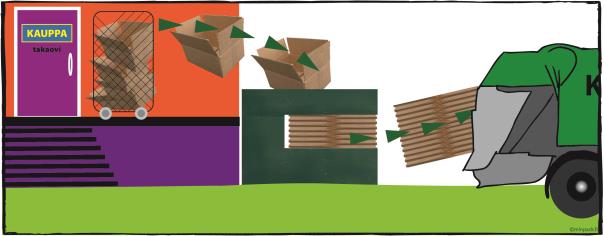

71 Ympäristö ja kierrätys Pakkauksen kulku hyötykäyttöön PAKKAUS TUOTTEEN LOPPU- KÄYTTÖ KULJETUS KÄSITTELY HYÖTY- KÄYTTÖ Pakkaajat Maahantuojat Kauppa Teollisuus Kuluttajat Pakkausjätteen kuljetus Paikalliset keräysliikkeet lajittelu, puhdistus, murskaus mahdollinen muokkaus jalostuskoneelle Hyödyntäminen materiaalina Muu hyödyntäminen Pakkausalan Ympäristörekisteri PYR Oy Tilastointi Hyötykäyttömaksujen keräys ja tilitys tuottajayhteisöille TUOTTAJAYHTEISÖ Hyötykäytön varmistaminen Hyötykäyttömaksusta päättäminen Raportointi pakkausmääristä ja hyötykäytöstä viranomaisille

72 Ympäristö ja kierrätys Kuitupakkausten keräys ja kierrätys Kulutus Uusiotuotteita Keräys rejekti energiaksi kuitu talteen uusiokäyttöä varten paalilangat kierrätykseen Paalaus Kierrätyslaitos

73 Ympäristö ja kierrätys Aaltopahvin uusi elämä Monenlaiset hylsyt - -

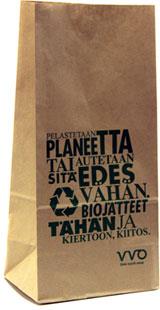

74 Ympäristö ja kierrätys Aaltopahvin uusi elämä Laminaattipaperit Kirjekuoret Biopussit Aaltopahvin raaka-aineet - -

75

76

77 Suomen Aaltopahviyhdistys ry KIITOS! Eija Jokela Toiminnanjohtaja Koulukatu Valkeakoski Puhelin eija.jokela@aaltopahvi.fi
