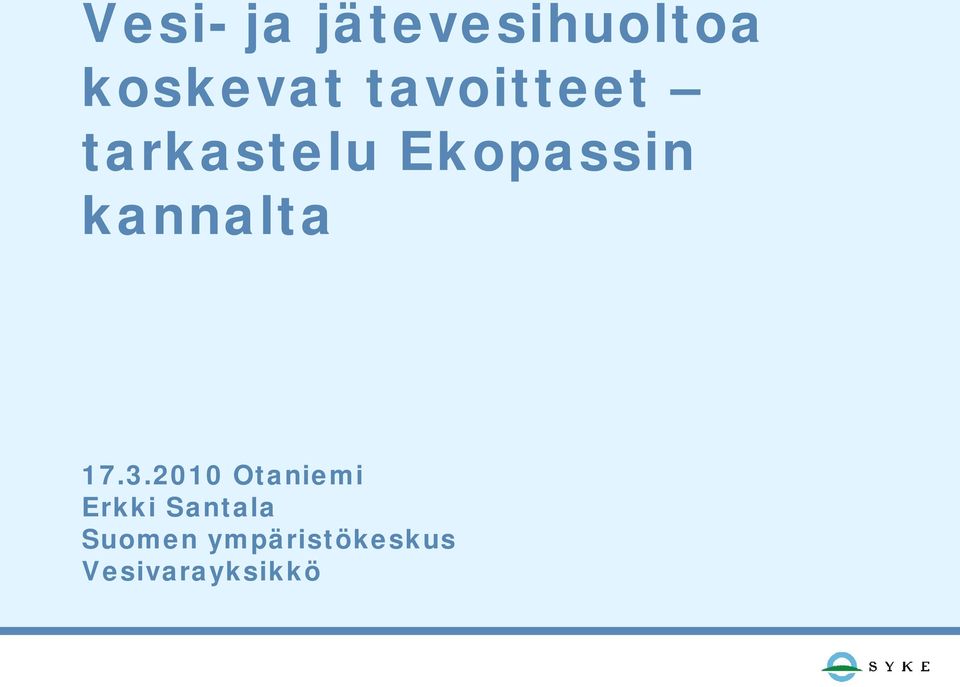

1 Vesi- ja jätevesihuoltoa koskevat tavoitteet tarkastelu Ekopassin kannalta Otaniemi Erkki Santala Suomen ympäristökeskus Vesivarayksikkö

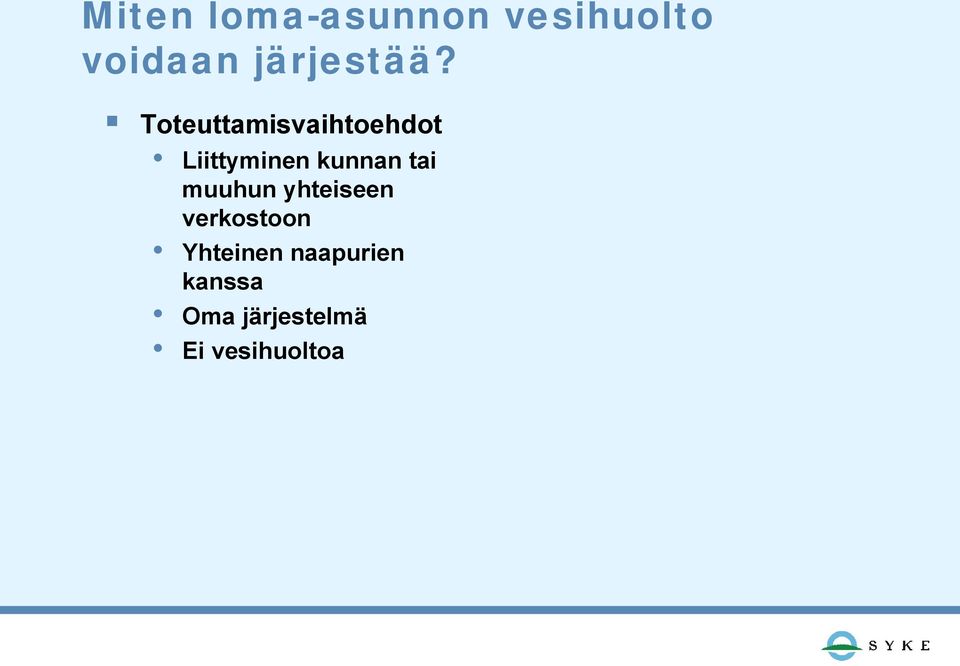

2 Miten loma-asunnon vesihuolto voidaan järjestää? Toteuttamisvaihtoehdot Liittyminen kunnan tai muuhun yhteiseen verkostoon Yhteinen naapurien kanssa Oma järjestelmä Ei vesihuoltoa

3 I: vedenhankinta II: vedenhankintaan liittyvät laitteet rakennuksessa III: vettä käyttävät laitteet rakennuksessa IV & V: jätevesien poisjohtaminen rakennuksessa ja jäteveden johtamiseen tarkoitettu laitteisto rakennuksen ulkopuolella VI & VII: jätevesien käsittely ja purku

jätevesien poisjohtaminen rakennuksessa ja jäteveden johtamiseen

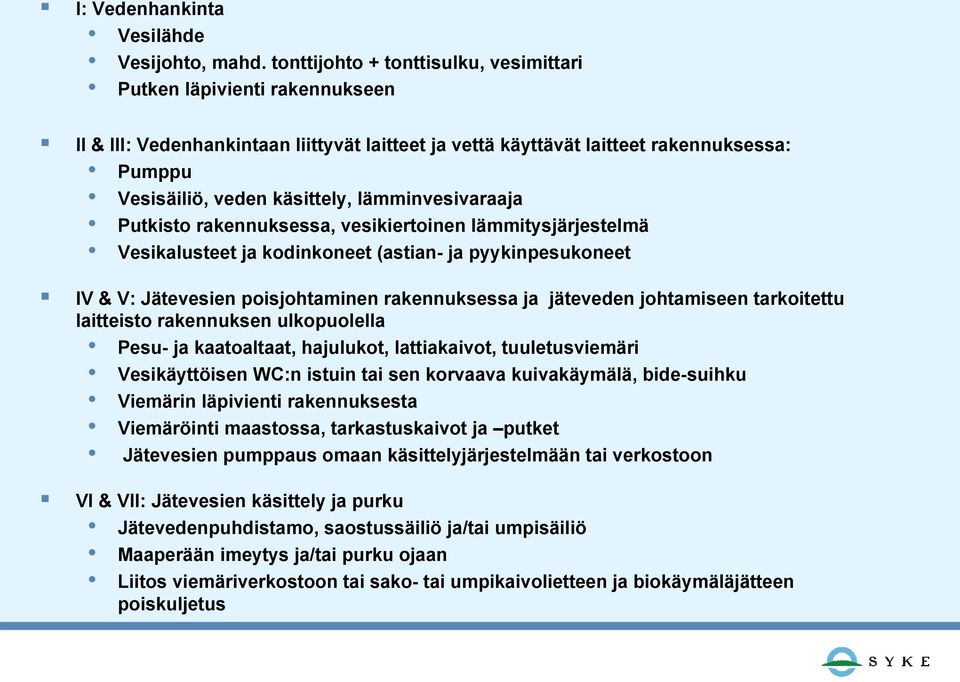

4 I: Vedenhankinta Vesilähde Vesijohto, mahd. tonttijohto + tonttisulku, vesimittari Putken läpivienti rakennukseen II & III: Vedenhankintaan liittyvät laitteet ja vettä käyttävät laitteet rakennuksessa: Pumppu Vesisäiliö, veden käsittely, lämminvesivaraaja Putkisto rakennuksessa, vesikiertoinen lämmitysjärjestelmä Vesikalusteet ja kodinkoneet (astian- ja pyykinpesukoneet IV & V: Jätevesien poisjohtaminen rakennuksessa ja jäteveden johtamiseen tarkoitettu laitteisto rakennuksen ulkopuolella Pesu- ja kaatoaltaat, hajulukot, lattiakaivot, tuuletusviemäri Vesikäyttöisen WC:n istuin tai sen korvaava kuivakäymälä, bide-suihku Viemärin läpivienti rakennuksesta Viemäröinti maastossa, tarkastuskaivot ja putket Jätevesien pumppaus omaan käsittelyjärjestelmään tai verkostoon VI & VII: Jätevesien käsittely ja purku Jätevedenpuhdistamo, saostussäiliö ja/tai umpisäiliö Maaperään imeytys ja/tai purku ojaan Liitos viemäriverkostoon tai sako- tai umpikaivolietteen ja biokäymäläjätteen poiskuljetus

lämminvesivaraaja Putkisto rakennuksessa, vesikiertoinen lämmitysjärjestelmä Vesikalusteet ja kodinkoneet (astian- ja pyykinpesukoneet IV & V: Jätevesien poisjohtaminen rakennuksessa ja jäteveden

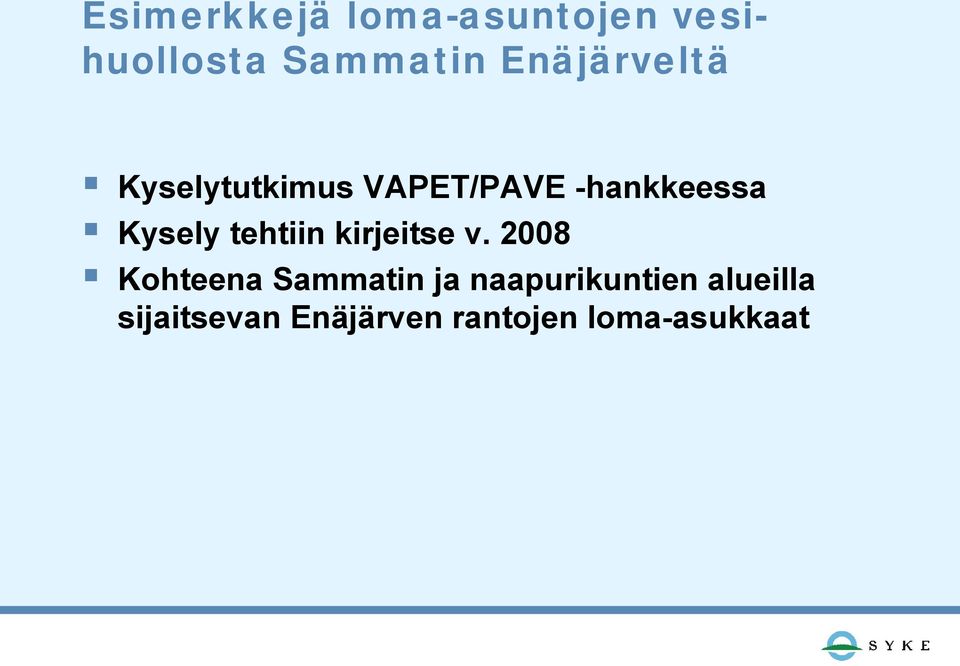

5 Esimerkkejä loma-asuntojen vesihuollosta Sammatin Enäjärveltä Kyselytutkimus VAPET/PAVE -hankkeessa Kysely tehtiin kirjeitse v Kohteena Sammatin ja naapurikuntien alueilla sijaitsevan Enäjärven rantojen loma-asukkaat

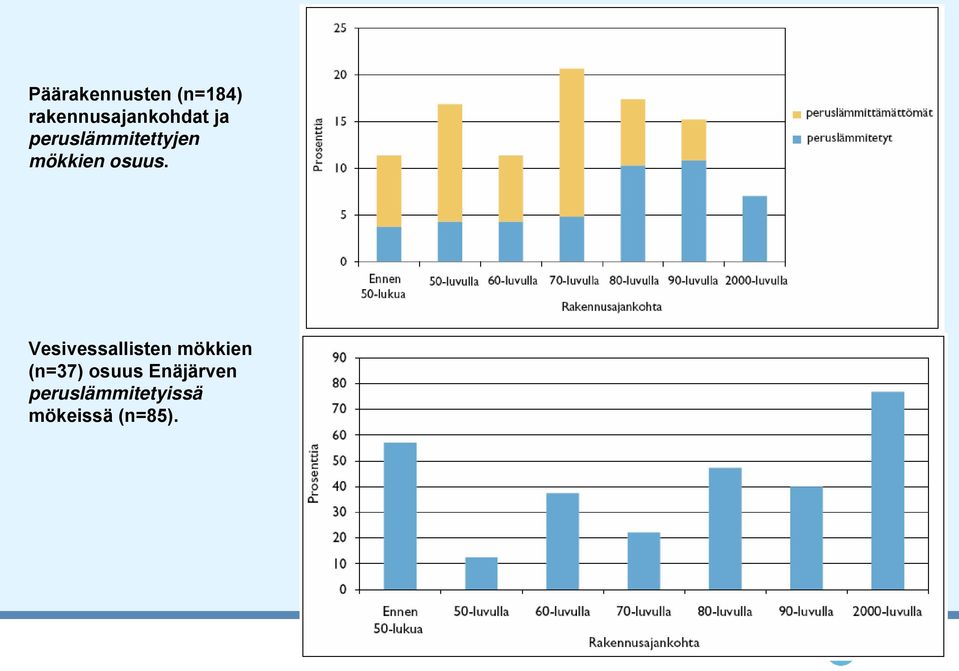

6 Päärakennusten (n=184) rakennusajankohdat ja peruslämmitettyjen mökkien osuus. Vesivessallisten mökkien (n=37) osuus Enäjärven peruslämmitetyissä mökeissä (n=85).

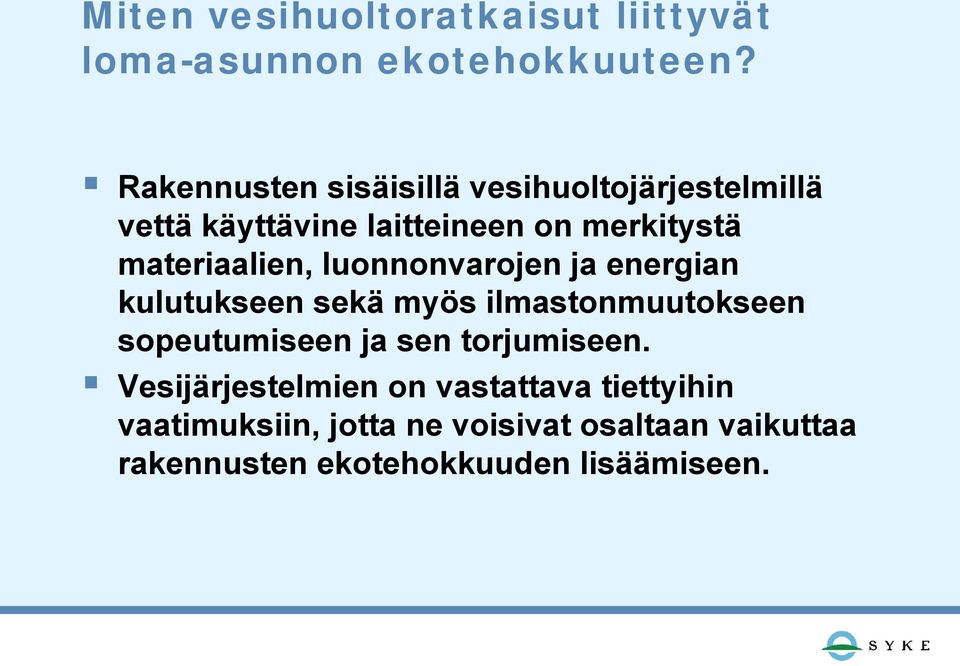

10 Miten vesihuoltoratkaisut liittyvät loma-asunnon ekotehokkuuteen? Rakennusten sisäisillä vesihuoltojärjestelmillä vettä käyttävine laitteineen on merkitystä materiaalien, luonnonvarojen ja energian kulutukseen sekä myös ilmastonmuutokseen sopeutumiseen ja sen torjumiseen. Vesijärjestelmien on vastattava tiettyihin vaatimuksiin, jotta ne voisivat osaltaan vaikuttaa rakennusten ekotehokkuuden lisäämiseen.

materiaalien, luonnonvarojen ja energian kulutukseen sekä myös ilmastonmuutokseen sopeutumiseen ja

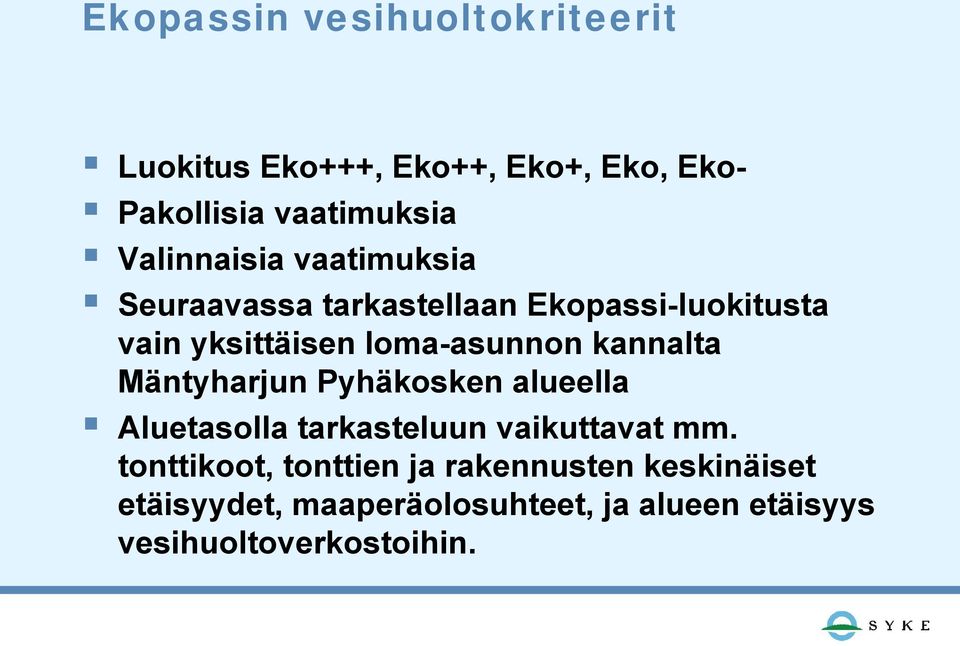

11 Ekopassin vesihuoltokriteerit Luokitus Eko+++, Eko++, Eko+, Eko, Eko- Pakollisia vaatimuksia Valinnaisia vaatimuksia Seuraavassa tarkastellaan Ekopassi-luokitusta vain yksittäisen loma-asunnon kannalta Mäntyharjun Pyhäkosken alueella Aluetasolla tarkasteluun vaikuttavat mm. tonttikoot, tonttien ja rakennusten keskinäiset etäisyydet, maaperäolosuhteet, ja alueen etäisyys vesihuoltoverkostoihin.

loma-asunnon kannalta Mäntyharjun Pyhäkosken alueella Aluetasolla tarkasteluun vaikuttavat mm.

12 Luokka Eko +++, pakolliset Rakennus ja sen vesijärjestelmä on suunniteltu siten, että käyttö on mahdollista talvellakin, vaikka väh. 50% huoneistoalasta pidetään lämmittämättömänä. Lämmitetyssä tilassa voi olla peruslämpö max. 10 astetta Rakennus voidaan tarvittaessa jättää kokonaan kylmilleen väh. 1 kk:n jaksoksi; vesijärjestelmän tyhjentämisen ja käyttöön oton tulee olla helppoa WC-tila sellainen, että siihen voidaan sijoittaa kuivakäymälä Kodinkoneet energiatehokkuusluokkaa A+ Varustelutaso ja laitteet ovat sellaisia, että laskennallinen vedenkulutus on enintään 80 l/as/vrk

10 astetta Rakennus voidaan tarvittaessa jättää kokonaan kylmilleen väh.

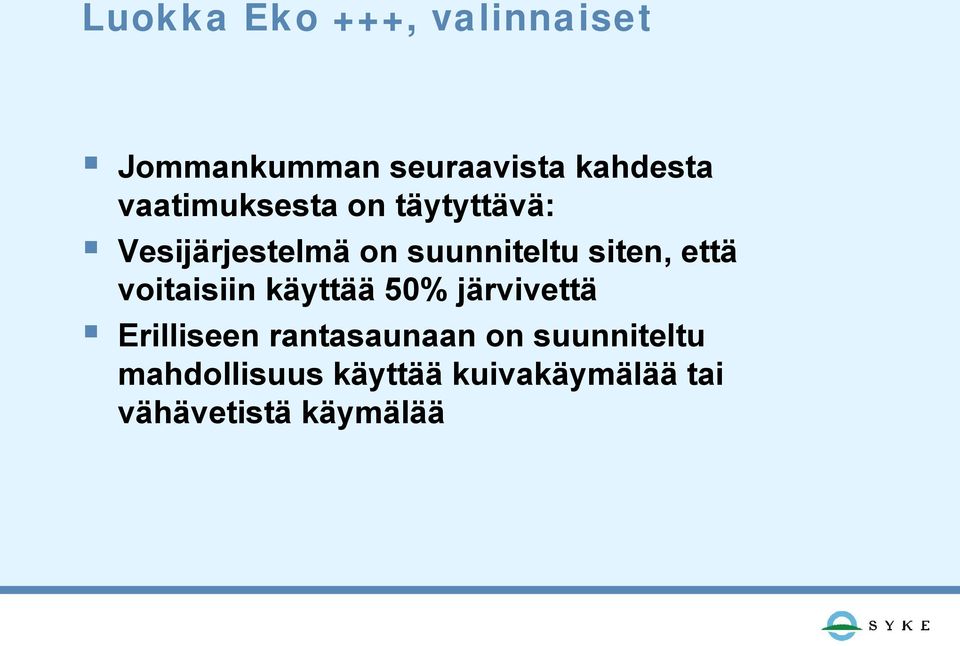

13 Luokka Eko +++, valinnaiset Jommankumman seuraavista kahdesta vaatimuksesta on täytyttävä: Vesijärjestelmä on suunniteltu siten, että voitaisiin käyttää 50% järvivettä Erilliseen rantasaunaan on suunniteltu mahdollisuus käyttää kuivakäymälää tai vähävetistä käymälää

että voitaisiin käyttää 50% järvivettä Erilliseen rantasaunaan on

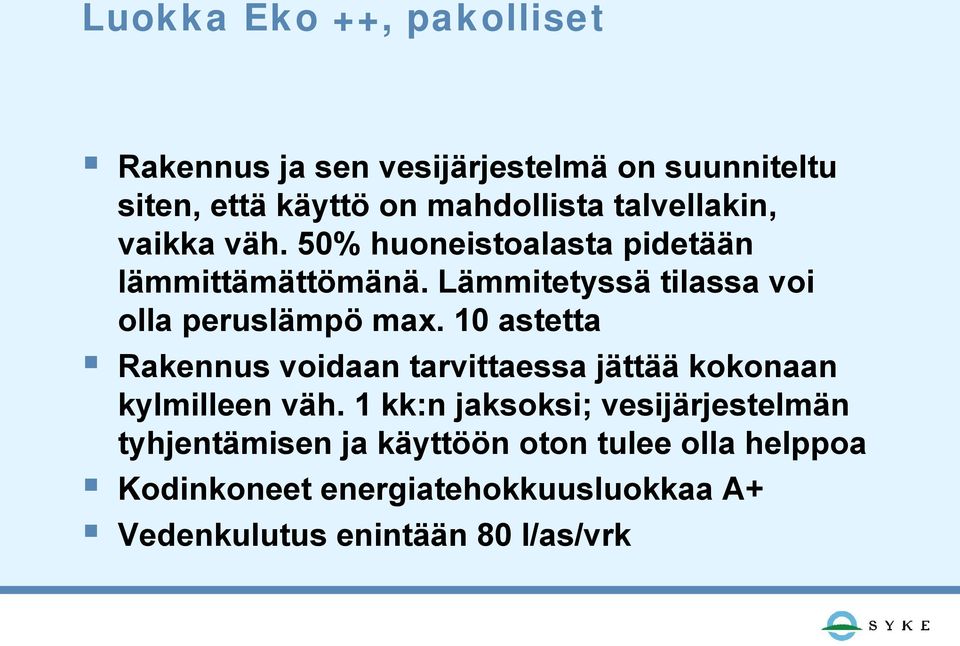

14 Luokka Eko ++, pakolliset Rakennus ja sen vesijärjestelmä on suunniteltu siten, että käyttö on mahdollista talvellakin, vaikka väh. 50% huoneistoalasta pidetään lämmittämättömänä. Lämmitetyssä tilassa voi olla peruslämpö max. 10 astetta Rakennus voidaan tarvittaessa jättää kokonaan kylmilleen väh. 1 kk:n jaksoksi; vesijärjestelmän tyhjentämisen ja käyttöön oton tulee olla helppoa Kodinkoneet energiatehokkuusluokkaa A+ Vedenkulutus enintään 80 l/as/vrk

Lämmitetyssä tilassa voi olla peruslämpö max.

15 Luokka Eko ++, valinnaiset Jonkun seuraavista kolmesta vaatimuksesta on täytyttävä: Vesijärjestelmä on suunniteltu siten, että voitaisiin käyttää 50% järvivettä WC-tila sellainen, että siihen voidaan sijoittaa kuivakäymälä Erilliseen rantasaunaan on suunniteltu mahdollisuus käyttää kuivakäymälää tai vähävetistä käymälää

järvivettä WC-tila sellainen, että siihen voidaan sijoittaa kuivakäymälä

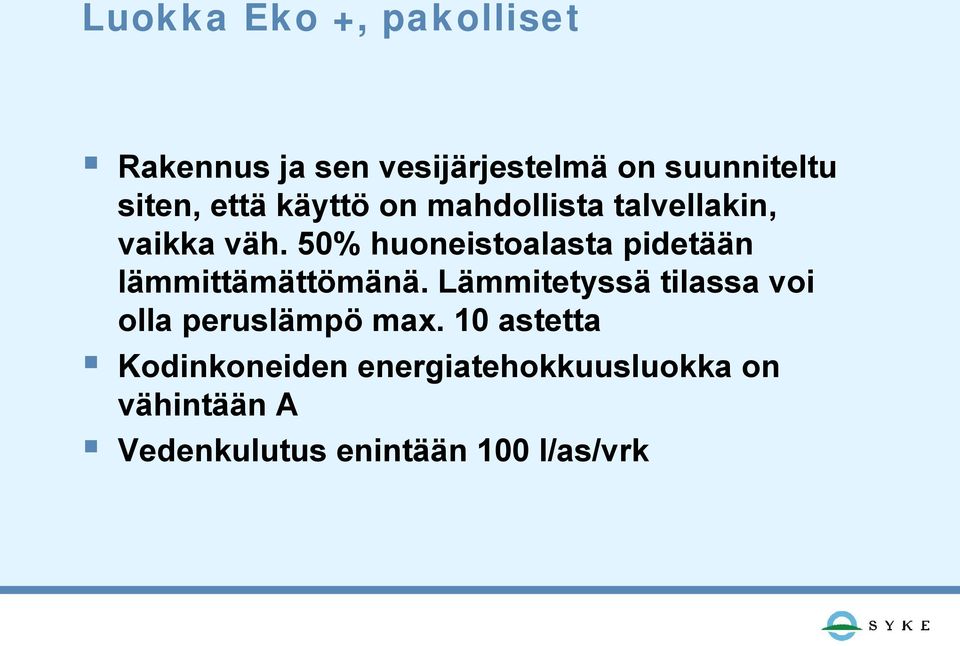

16 Luokka Eko +, pakolliset Rakennus ja sen vesijärjestelmä on suunniteltu siten, että käyttö on mahdollista talvellakin, vaikka väh. 50% huoneistoalasta pidetään lämmittämättömänä. Lämmitetyssä tilassa voi olla peruslämpö max. 10 astetta Kodinkoneiden energiatehokkuusluokka on vähintään A Vedenkulutus enintään 100 l/as/vrk

50% huoneistoalasta pidetään lämmittämättömänä.

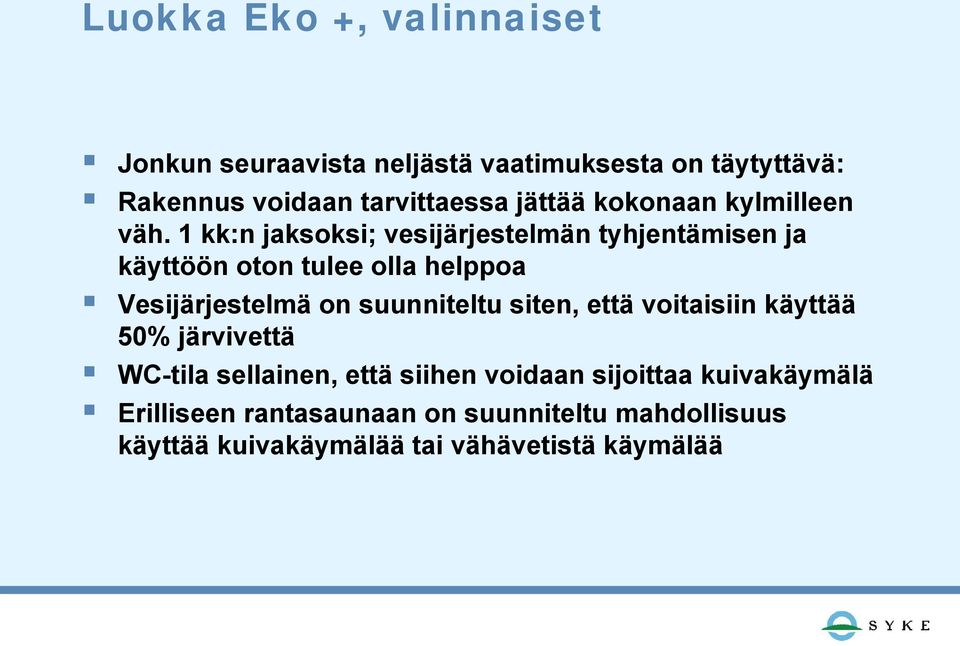

17 Luokka Eko +, valinnaiset Jonkun seuraavista neljästä vaatimuksesta on täytyttävä: Rakennus voidaan tarvittaessa jättää kokonaan kylmilleen väh. 1 kk:n jaksoksi; vesijärjestelmän tyhjentämisen ja käyttöön oton tulee olla helppoa Vesijärjestelmä on suunniteltu siten, että voitaisiin käyttää 50% järvivettä WC-tila sellainen, että siihen voidaan sijoittaa kuivakäymälä Erilliseen rantasaunaan on suunniteltu mahdollisuus käyttää kuivakäymälää tai vähävetistä käymälää

1 kk:n jaksoksi; vesijärjestelmän tyhjentämisen ja käyttöön oton tulee olla helppoa Vesijärjestelmä on suunniteltu

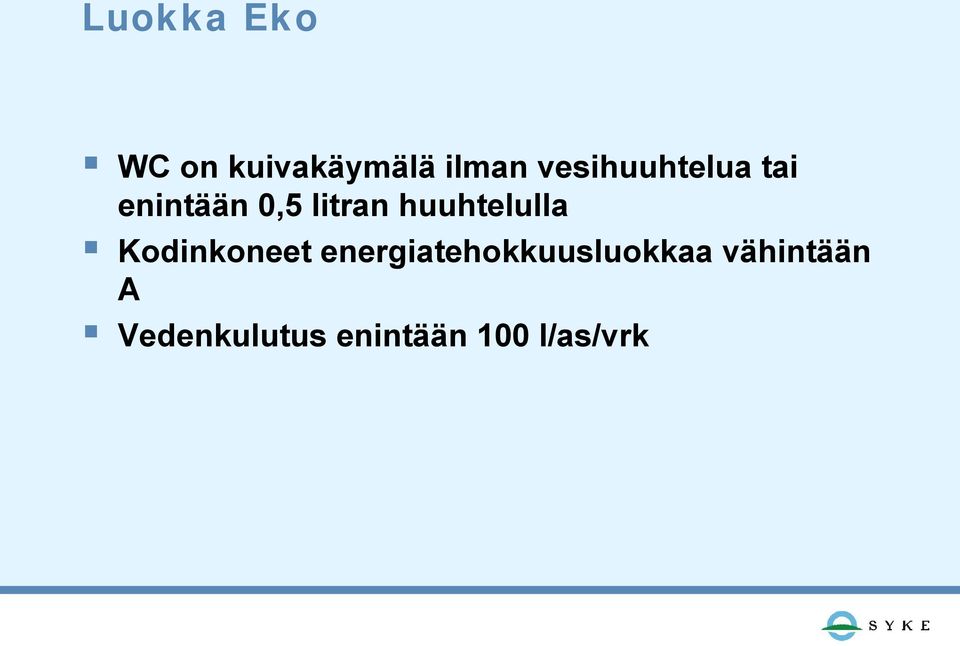

18 Luokka Eko WC on kuivakäymälä ilman vesihuuhtelua tai enintään 0,5 litran huuhtelulla Kodinkoneet energiatehokkuusluokkaa vähintään A Vedenkulutus enintään 100 l/as/vrk

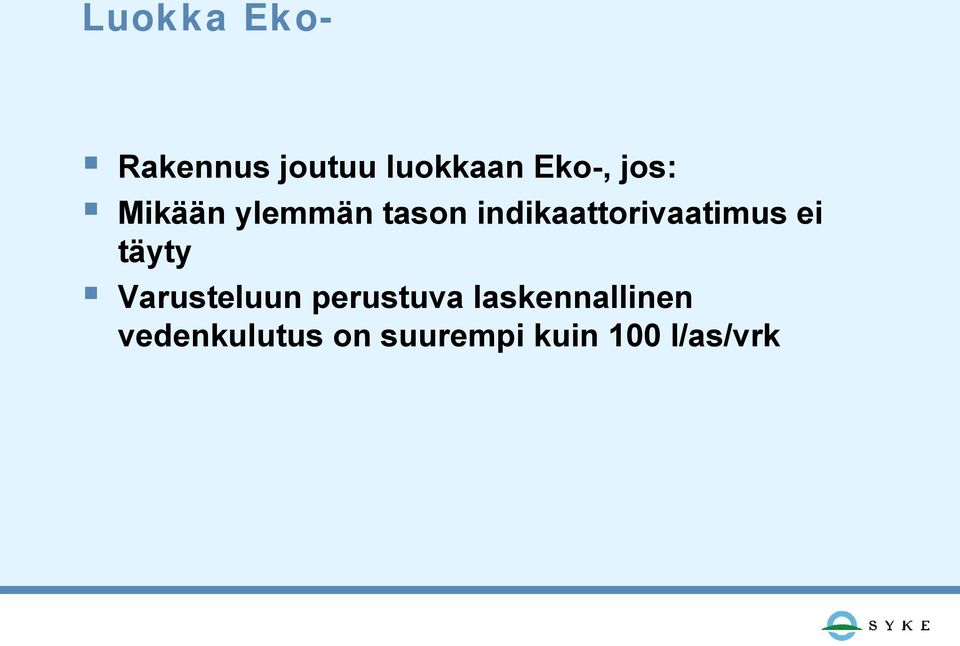

19 Luokka Eko- Rakennus joutuu luokkaan Eko-, jos: Mikään ylemmän tason indikaattorivaatimus ei täyty Varusteluun perustuva laskennallinen vedenkulutus on suurempi kuin 100 l/as/vrk

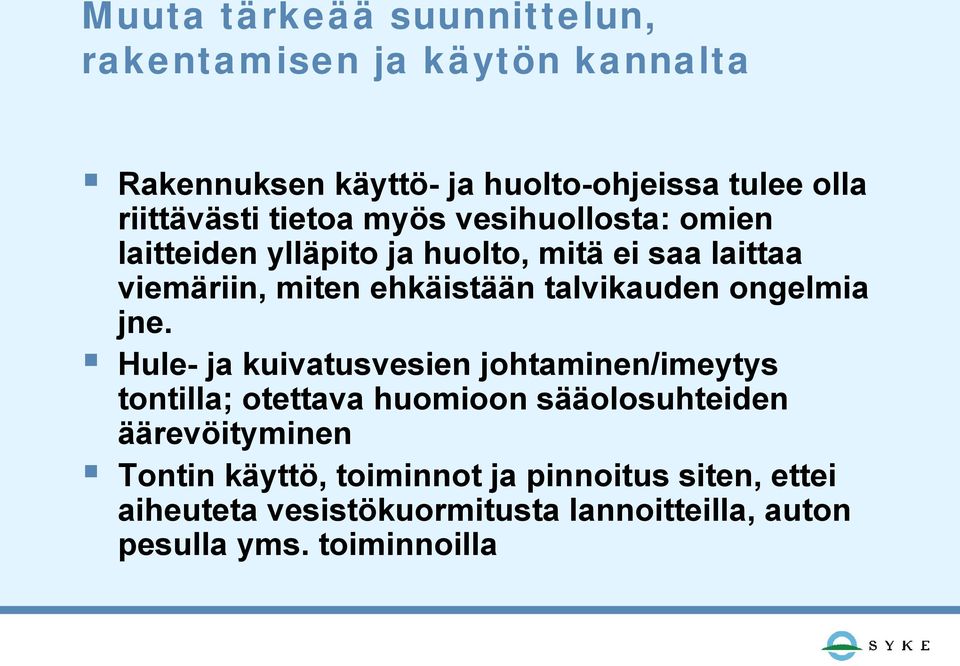

20 Muuta tärkeää suunnittelun, rakentamisen ja käytön kannalta Rakennuksen käyttö- ja huolto-ohjeissa tulee olla riittävästi tietoa myös vesihuollosta: omien laitteiden ylläpito ja huolto, mitä ei saa laittaa viemäriin, miten ehkäistään talvikauden ongelmia jne. Hule- ja kuivatusvesien johtaminen/imeytys tontilla; otettava huomioon sääolosuhteiden äärevöityminen Tontin käyttö, toiminnot ja pinnoitus siten, ettei aiheuteta vesistökuormitusta lannoitteilla, auton pesulla yms. toiminnoilla

21 Pakkaskestävän järjestelmän ratkaisukeinoja Putkiston saattolämmitys, lämpöeristys Vesijohtojen tyhjennys ja siitä varmistuminen sulkuventtiilein (lappovaikutus) Vesijohtojen läpiviennit rakennuksen alapohjassa suojattava Keskitetyt vesipisteet ja eristetty, mahdollisesti patterilla varustettu pieni tila, jossa vesilaitteet (pumppu, lämminvesivaraaja, vesimittari ym.) Suljettava keittiö (vrt. avokeittiö) Tyhjennettävät hanat ja vettä käyttävät laitteet Hajulukot, lattiakaivot, WC-istuin, tuuletusviemäri Kuivakäymälä, sijoituspaikka sopiva huollon ja ilmanvaihdon kannalta

22 Pakkaskestävän vesihuollon tuottamat edut kiinteistölle Vesihuolto toimii pakkasellakin ilman ongelmia ja järjestelmä sietää vaurioitumatta pitkiäkin sähkökatkoksia Kalliita pakkasvaurioiden korjauksia ei tarvita. Järjestelmä voidaan toteuttaa edullisemmin kuin omakotitalotasoinen vesihuolto, joka vaatii jatkuvaa rakennuksen lämmittämistä. Energiakustannukset ovat pienemmät kuin lämmitettäessä koko rakennusta jatkuvasti (ns. peruslämpö). Vettä käyttäviä kalusteita on mahdollista korvata vedettömillä, jolloin säästetään vettä ja parannetaan rakennuksen pakkaskestävyyttä kokonaisuudessaan. Kuva: Sanna Vienonen

23 Lisätietoa kiinteistökohtaisesta vesihuollosta ja ekotehokkuudesta Vapaa-ajan asumisen ekotehokkuus VAPETyhteistyöprojektin loppuraportti julkaistaan Suomen ympäristö julkaisusarjassa. Siinä esitellään tarkemmin edellä mainitun Enäjärven kyselyn tuloksia ja pääpiirteet pakkaskestävästä loma-asunnon vesihuollosta. Myöhemmin keväällä SYKE julkaisee Talvimökin vesihuolto raportin, jossa vesihuollon pakkaskestävyyttä tarkastellaan enemmän.

24 YO Lämpökaivo Maalämmön hyödyntäminen pientaloissa Ilmestynyt vuonna 2009 Kaivoveden analyysitulkki Apuväline kaivoveden laadun arvioimiseen Suomen ympäristökeskus ja kaivoryhmä Julkaistu vuonna 2007, päivitetty 2009 Sähköinen tulkki julkaistu vuonna 2008 YO Kaivon paikka Selvitykset ja tutkimukset kiinteistön kaivon paikan määrittämiseksi Julkaistu vuonna 2008

25 Haja-asutusalueiden jätevesihuollon tehostamisen toimeenpano (Ympäristöhallinnon ohjeita 2/2009) Ilmestynyt elokuussa 2009 Monipuoliset ohjeet hajajätevesiasetuksen tulkintaan sekä vakituisesti asutuille että loma-asunnoille Haja-asutusalueiden vesihuolto Ilmestynyt vuonna 2008 Oppikirja olennaisimmista seikoista haja-asutuksen vesihuollon järjestämiseksi
