1 DOLPHIN 9900 YLEISIÄ OMINAISUUKSIA

Transkriptio

1 DOLPHIN 9900 OHJE

2 2 SISÄLLYSLUETTELO 1 Dolphin 9900 yleisiä ominaisuuksia Etupuoli Alapuoli Vasen sivu Oikea sivu I/O - liitin Akku ja akun irrotus Näppäimistöt Näppäimistö 56 -key, toiminta Näppäimistö, eri vaihtoehdot Akku, akun lataaminen KÄYTTÖJÄRJESTELMÄT Voiko käyttöjärjestelmäversion päivittää jälkikäteen? DOLPHININ UUDELLEEN KÄYNNISTYS Asetusten tallennus (Rekisterin backup) VIRRANHALLINTA VIIVAKOODIN LUKEMINEN Kamerakoneisto Viivakoodin luvun kohdistusvaihtoehdot kamerakoneistolla Lukuetäisyydet 5300SR koneistolla erityyppisillä viivakoodeilla Lukuetäisyydet 5100/5300SF koneistolla erityyppisillä viivakoodeilla Testikoodeja jolla lukua voi kokeilla Dolphin 9900 kosketusnäyttökalvon asentaminen TARVIKKEET Dolphin Homebase Neljän päätteen latausteline MUUTA LISÄTIETOJA... 18

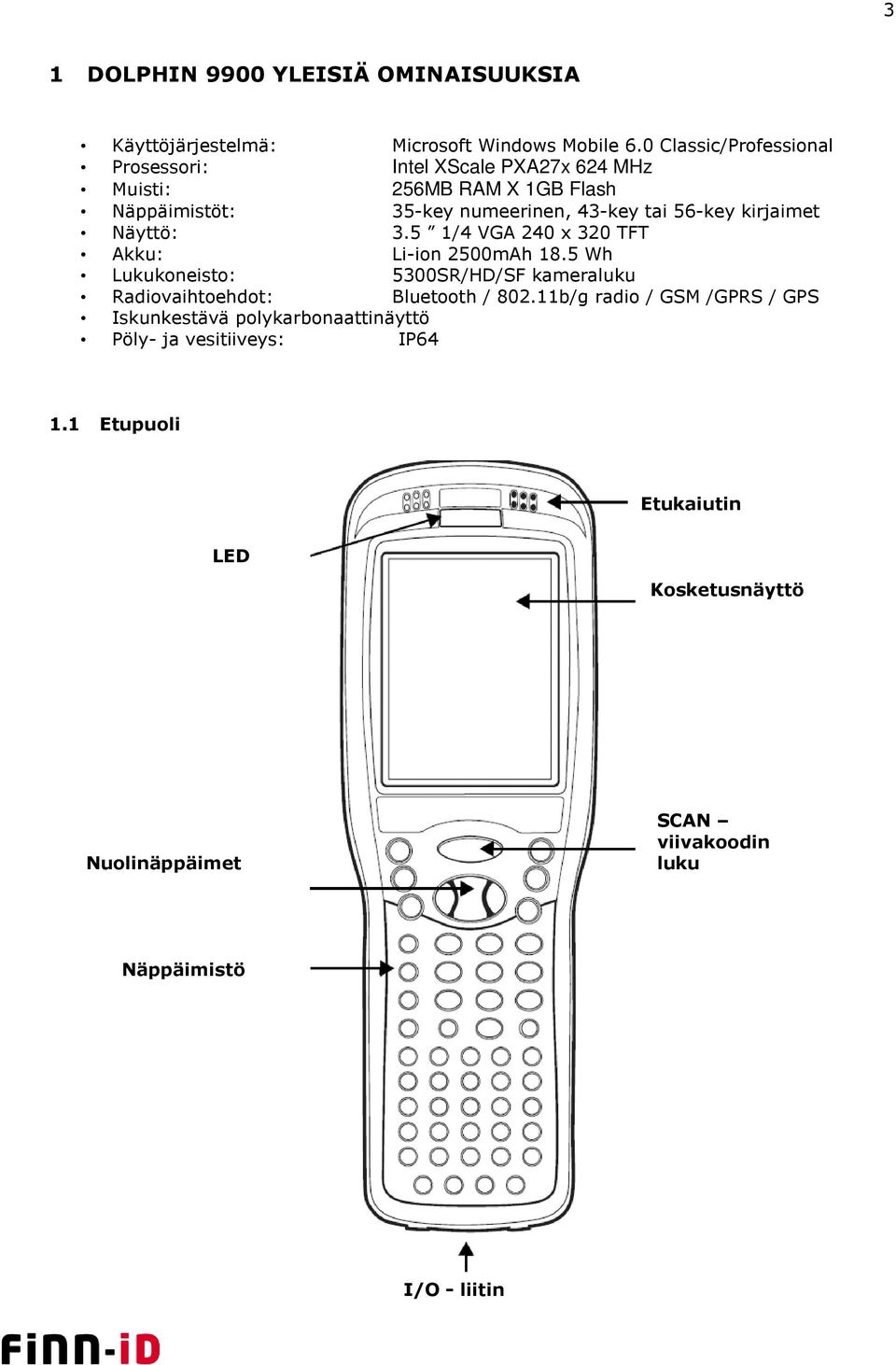

3 3 1 DOLPHIN 9900 YLEISIÄ OMINAISUUKSIA Käyttöjärjestelmä: Microsoft Windows Mobile 6.0 Classic/Professional Prosessori: Intel XScale PXA27x 624 MHz Muisti: 256MB RAM X 1GB Flash Näppäimistöt: 35-key numeerinen, 43-key tai 56-key kirjaimet Näyttö: 3.5 1/4 VGA 240 x 320 TFT Akku: Li-ion 2500mAh 18.5 Wh Lukukoneisto: 5300SR/HD/SF kameraluku Radiovaihtoehdot: Bluetooth / b/g radio / GSM /GPRS / GPS Iskunkestävä polykarbonaattinäyttö Pöly- ja vesitiiveys: IP Etupuoli Etukaiutin LED Kosketusnäyttö Nuolinäppäimet SCAN viivakoodin luku Näppäimistö I/O - liitin

4 4 1.2 Alapuoli Viivakoodin lukukoneisto Takakaiutin IrDA - portti Kosketusnäyttökynän paikka Kiinnitysreikä näyttökynän lenkille Kiinnitysreikä näyttökynän lenkille Akku Mikrofoni

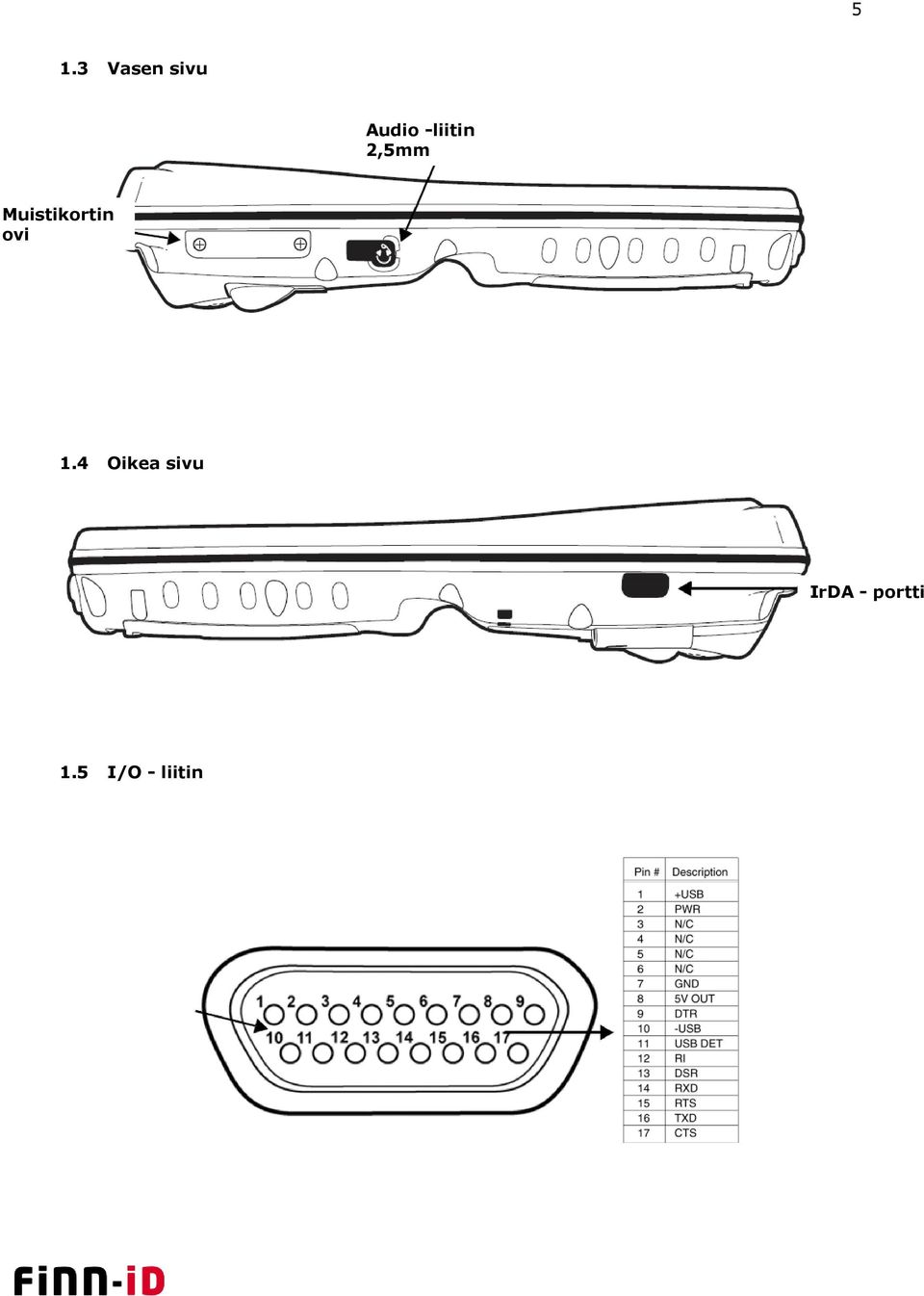

5 5 1.3 Vasen sivu Audio -liitin 2,5mm Muistikortin ovi 1.4 Oikea sivu IrDA - portti 1.5 I/O - liitin

6 6 Liitoskertojen määrässä hyvin kestävä 17-napainen liitin. Tämän liittimen avulla laitetta ladataan ja siirretään kerätyt tiedot tietokoneelle, mikäli kyseessä on muistiinkeräävä sovellus. Liitin on kuivattava, jos se kostuu tai puhdistettava, jos liittimien väliin joutuu likaa tai muuta ainetta, joka voi haitata liittimen toimintaa. 1.6 Akku ja akun irrotus Irrota akku kuvan osoittamalla tavalla ja laita se takaisin päinvastaisessa järjestyksessä.

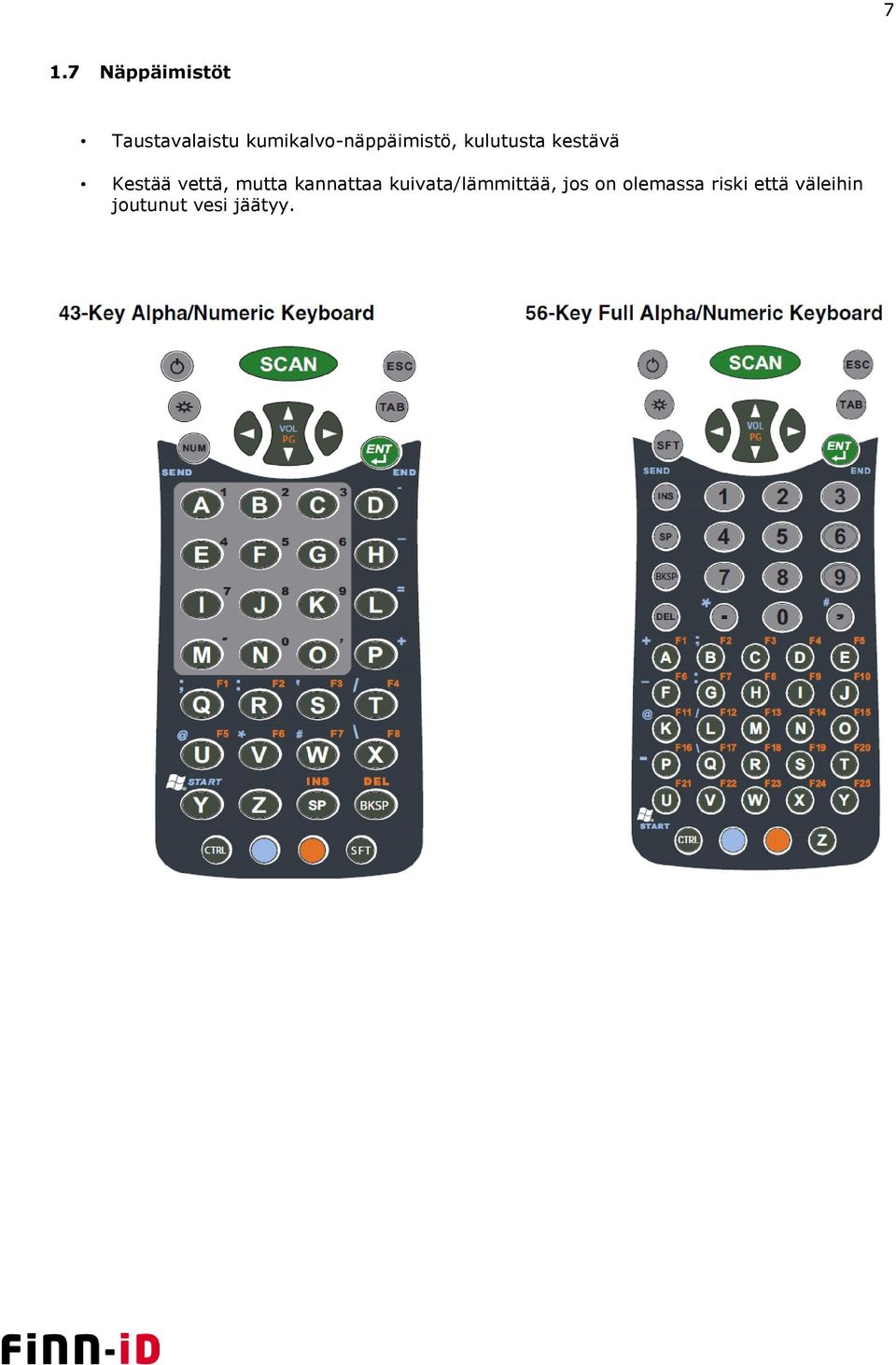

7 7 1.7 Näppäimistöt Taustavalaistu kumikalvo-näppäimistö, kulutusta kestävä Kestää vettä, mutta kannattaa kuivata/lämmittää, jos on olemassa riski että väleihin joutunut vesi jäätyy.

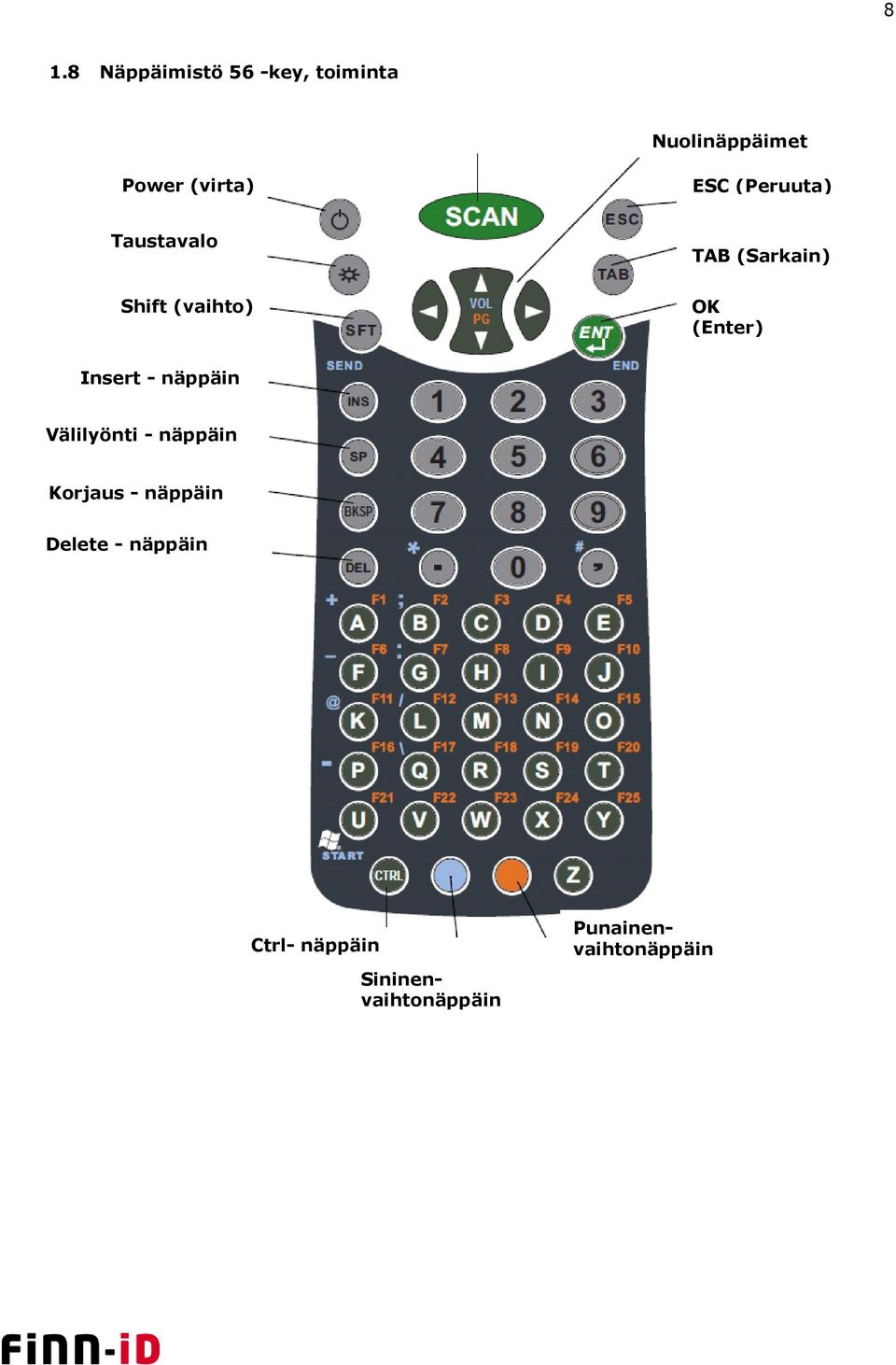

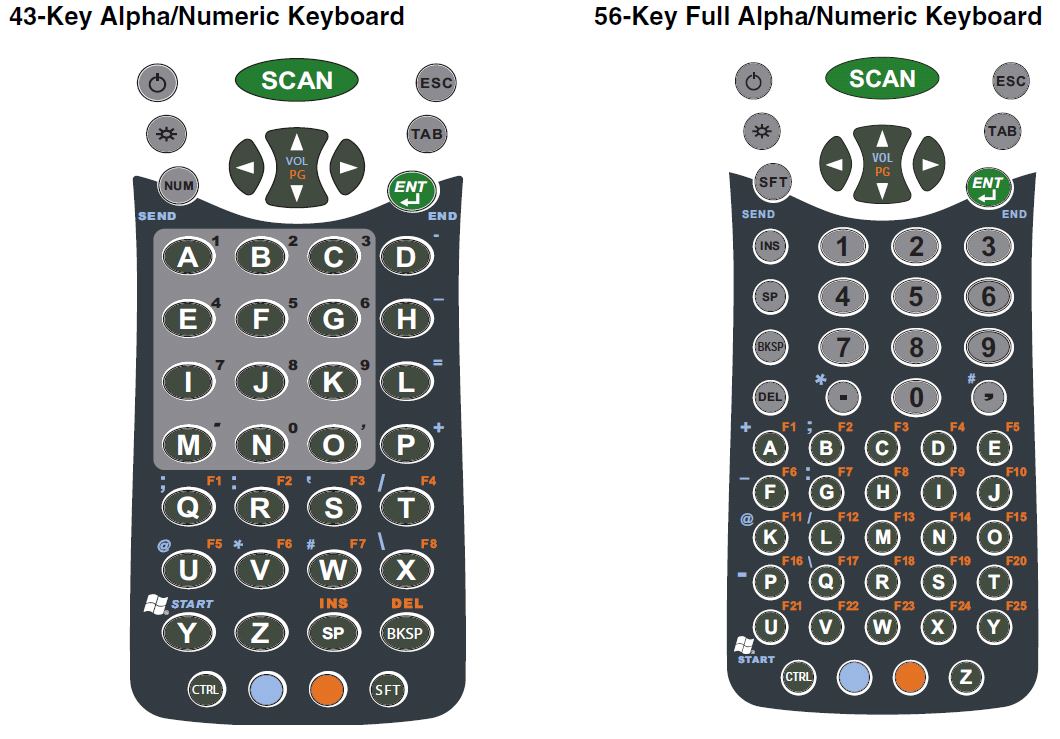

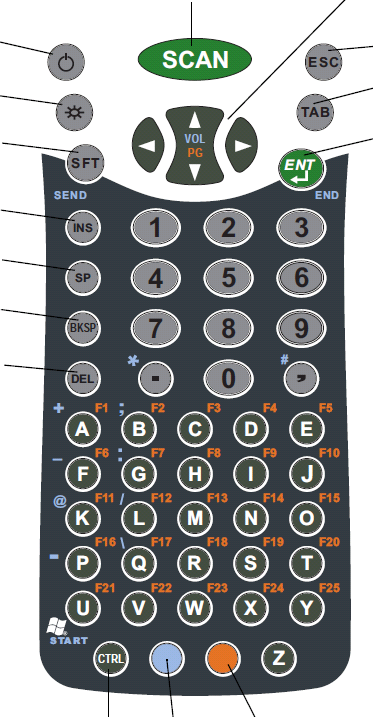

8 8 1.8 Näppäimistö 56 -key, toiminta Nuolinäppäimet Power (virta) ESC (Peruuta) Taustavalo Shift (vaihto) TAB (Sarkain) OK (Enter) Insert - näppäin Välilyönti - näppäin Korjaus - näppäin Delete - näppäin Ctrl- näppäin Sininenvaihtonäppäin Punainenvaihtonäppäin

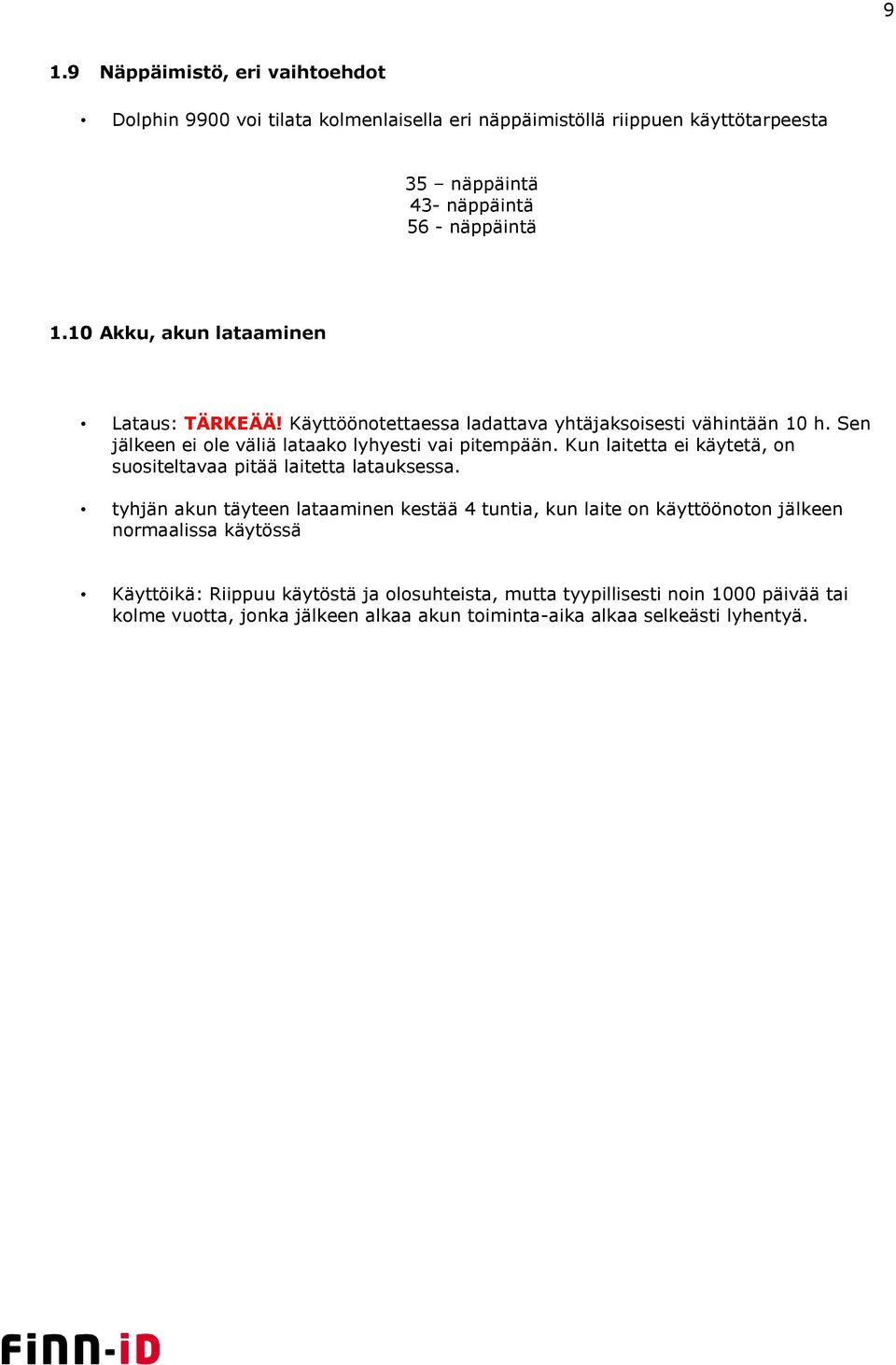

9 9 1.9 Näppäimistö, eri vaihtoehdot Dolphin 9900 voi tilata kolmenlaisella eri näppäimistöllä riippuen käyttötarpeesta 35 näppäintä 43- näppäintä 56 - näppäintä 1.10 Akku, akun lataaminen Lataus: TÄRKEÄÄ! Käyttöönotettaessa ladattava yhtäjaksoisesti vähintään 10 h. Sen jälkeen ei ole väliä lataako lyhyesti vai pitempään. Kun laitetta ei käytetä, on suositeltavaa pitää laitetta latauksessa. tyhjän akun täyteen lataaminen kestää 4 tuntia, kun laite on käyttöönoton jälkeen normaalissa käytössä Käyttöikä: Riippuu käytöstä ja olosuhteista, mutta tyypillisesti noin 1000 päivää tai kolme vuotta, jonka jälkeen alkaa akun toiminta-aika alkaa selkeästi lyhentyä.

10 10 2 KÄYTTÖJÄRJESTELMÄT 2.1 Voiko käyttöjärjestelmäversion päivittää jälkikäteen? Yleensä ottaen vastaus on: ei. Käyttöjärjestelmän puitteissa julkaistaan aika ajoin käytettävyyttä ja luotettavuutta parantavia pieniä päivityksiä, jotka voi ottaa käyttöön halutessaan. 3 DOLPHININ UUDELLEEN KÄYNNISTYS Mikäli laite täytyy käynnistää uudelleen jonkun vikatilanteen tai verkkokortin asetusten muuttamisen takia, tapahtuu se seuraavasti: LÄMMINKÄYNNISTYS Paina Ctrl+SFT näppäimiä yli 5 sekuntia ja vapauta näppäimet. Lämminkäynnistys vastaa normaalin tietokoneen uudelleen käynnistystä. KYLMÄKÄYNNISTYS Paina CTRL+ESC + näppäimiä yli 5 sekuntia ja vapauta näppäimet. Kylmäkäynnistys on astetta suurempi toimenpide, eikä sitä suositella tehtäväksi kuin siinä tapauksessa, ettei mikään muu enää auta. Käyttöjärjestelmä ladataan uudelleen, samoin kuin kaikki Autoinstall kansiossa olevat ohjelmat. On mahdollista että laitteen asetukset eivät säily tämän käynnistyksen aikana, ellei sen varmistamiseksi ole tehty etukäteen toimenpiteitä. 3.1 Asetusten tallennus (Rekisterin backup) Laitteen asetukset saa pysyvästi talteen _RegBackup.reg tiedostoon, joka tallentuu \IPSM\Autoinstall kansioon. Jos tätä ei kuitenkaan huomaa tehdä toimii laite oletusarvoisesti niin, että akun loppuessa kaikki laitteen verkko- ja muut asetukset häviävät ja ne täytyy asettaa uudestaan. 1. Avaa ensin Power Tools - työkalut laitteen Start > Power Tools kohdan kautta.

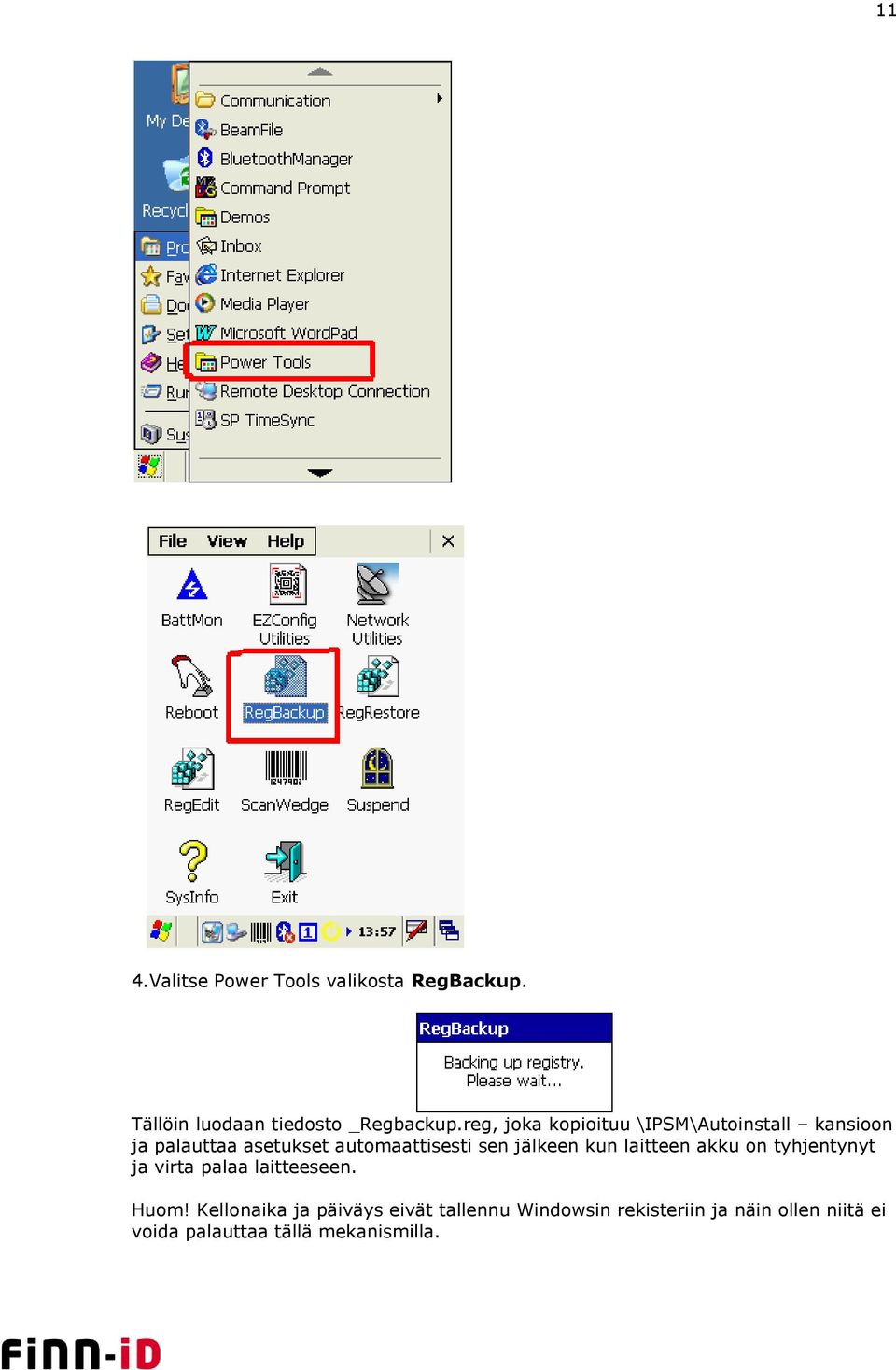

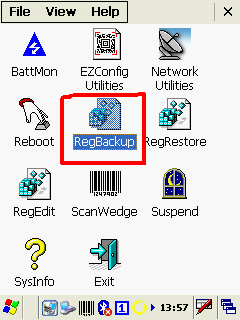

11 11 4.Valitse Power Tools valikosta RegBackup. Tällöin luodaan tiedosto _Regbackup.reg, joka kopioituu \IPSM\Autoinstall kansioon ja palauttaa asetukset automaattisesti sen jälkeen kun laitteen akku on tyhjentynyt ja virta palaa laitteeseen. Huom! Kellonaika ja päiväys eivät tallennu Windowsin rekisteriin ja näin ollen niitä ei voida palauttaa tällä mekanismilla.

12 12 4 VIRRANHALLINTA Illman eri asetusta laite menee virransäästötilaan ajastetusti noin 2 minuutin käyttämättömän jakson jälkeen. Voit myös pakottaa laitteen virransäästötilaan painamalla Power näppäintä. Oletusasetuksissaan nämä toiminnot sammuttavat näytön, näppäimistön virran ja verkkokortin. Verkkokortin sammumisesta seuraa verkkoyhteyden katkeaminen. Laite palaa normaalitilaan painamalla joko Power näppäintä tai viivakoodin luvun näppäintä. Verkkoyhteyden uudelleen luomisen kestää yhteystyypistä riippuen noin sekuntia. Jos et halua että verkkoyhteys katkeaa, on mahdollista käyttää ns. pseudo suspend - tilaa. Kysy lisää teknisestä tuestamme. Akun tila näkyy normaalisti Windowsin työpöydän yläreunan kuvakkeessa. Ikonin merkitykset: Akun varaustila on alhainen (alle 25% tai vähemmän) Akun varaustila on erittäin alhainen (alle 10% tai vähemmän) Laitteen sisäisen vara-akun varaustila on alhainen. Alhaisen ja kriittisen alhaisen akun varaustilan hälytysrajat ovat oletuksena 25 % ja 10%. Niitä voi säätää laitteen rekisteristä, mikäli tuntuu että 25 % raja hälyttää turhaan liian aikaisin. Ajastetun virransäästötilan aikaa voi säätää portaattomasti, mikäli sitä haluaa muuttaa esimerkiksi siksi, että kahden minuutin automaattinen katkaisu tapahtuu liian usein. Tämä voidaan tehdä niin monella tapaa, ettemme yritä tässä neuvoa sitä. Ota yhteyttä tekniseen tukeemme jos haluat tehdä tämän.

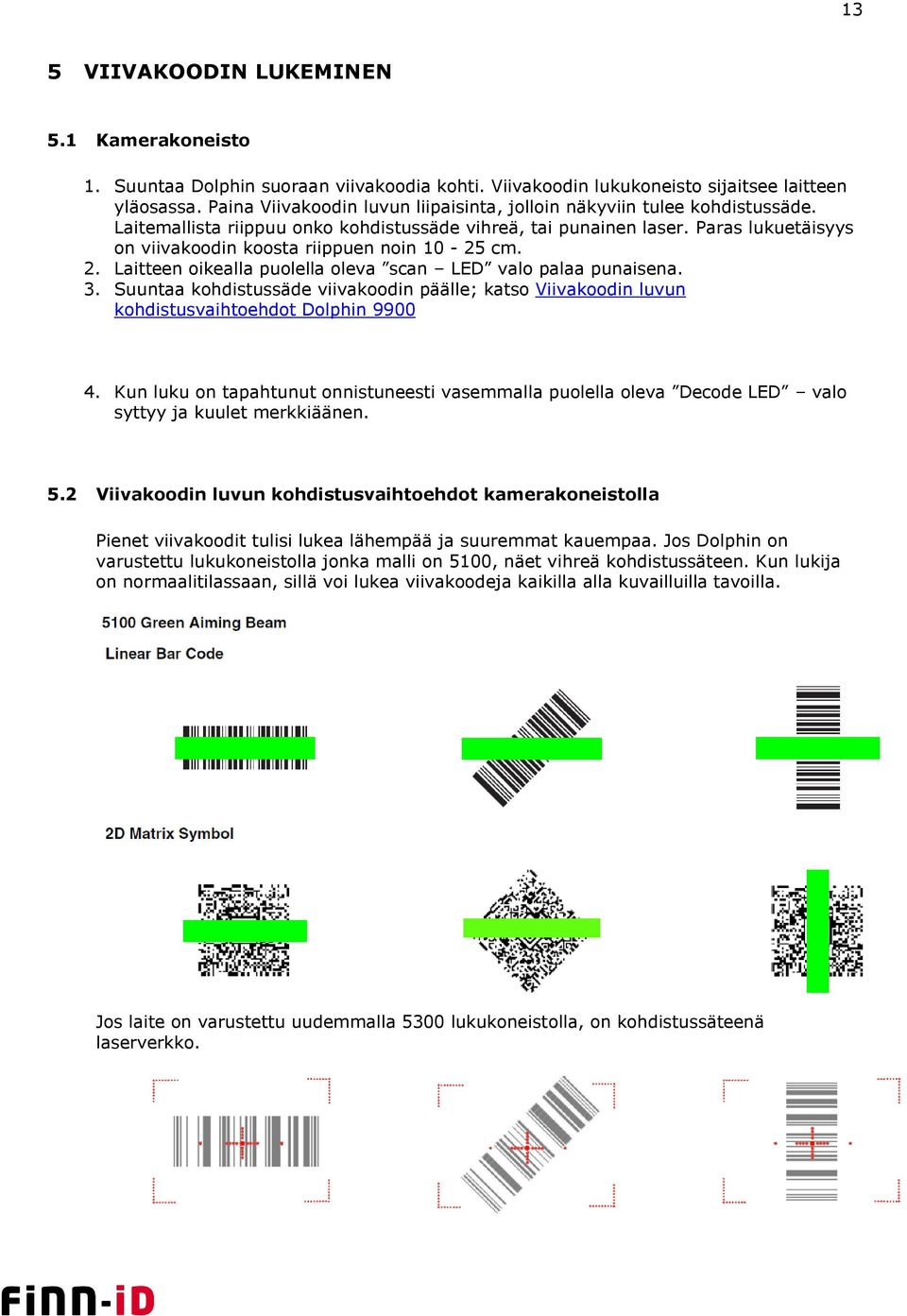

13 13 5 VIIVAKOODIN LUKEMINEN 5.1 Kamerakoneisto 1. Suuntaa Dolphin suoraan viivakoodia kohti. Viivakoodin lukukoneisto sijaitsee laitteen yläosassa. Paina Viivakoodin luvun liipaisinta, jolloin näkyviin tulee kohdistussäde. Laitemallista riippuu onko kohdistussäde vihreä, tai punainen laser. Paras lukuetäisyys on viivakoodin koosta riippuen noin cm. 2. Laitteen oikealla puolella oleva scan LED valo palaa punaisena. 3. Suuntaa kohdistussäde viivakoodin päälle; katso Viivakoodin luvun kohdistusvaihtoehdot Dolphin Kun luku on tapahtunut onnistuneesti vasemmalla puolella oleva Decode LED valo syttyy ja kuulet merkkiäänen. 5.2 Viivakoodin luvun kohdistusvaihtoehdot kamerakoneistolla Pienet viivakoodit tulisi lukea lähempää ja suuremmat kauempaa. Jos Dolphin on varustettu lukukoneistolla jonka malli on 5100, näet vihreä kohdistussäteen. Kun lukija on normaalitilassaan, sillä voi lukea viivakoodeja kaikilla alla kuvailluilla tavoilla. Jos laite on varustettu uudemmalla 5300 lukukoneistolla, on kohdistussäteenä laserverkko.

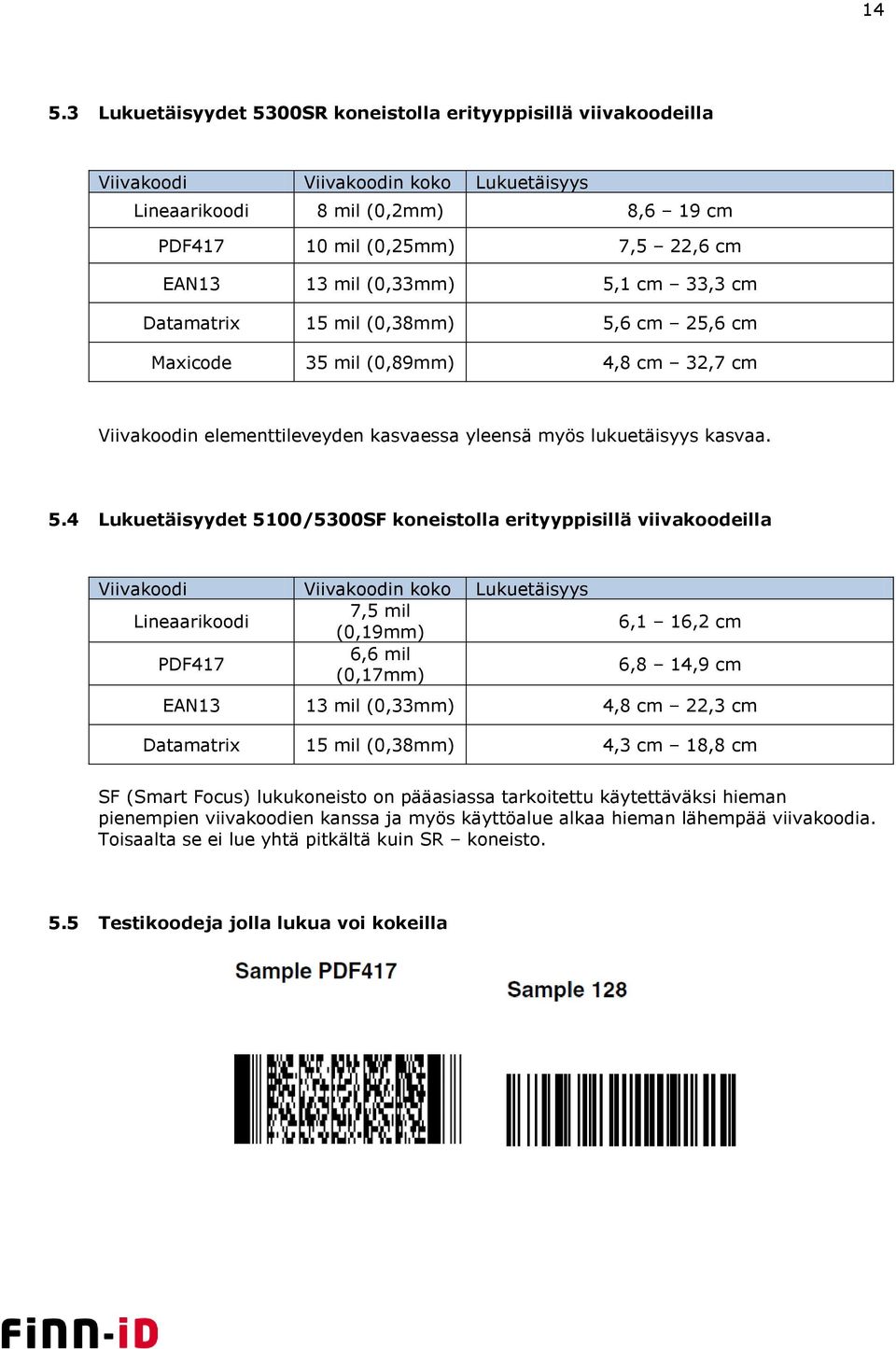

14 Lukuetäisyydet 5300SR koneistolla erityyppisillä viivakoodeilla Viivakoodi Viivakoodin koko Lukuetäisyys Lineaarikoodi 8 mil (0,2mm) 8,6 19 cm PDF mil (0,25mm) 7,5 22,6 cm EAN13 13 mil (0,33mm) 5,1 cm 33,3 cm Datamatrix 15 mil (0,38mm) 5,6 cm 25,6 cm Maxicode 35 mil (0,89mm) 4,8 cm 32,7 cm Viivakoodin elementtileveyden kasvaessa yleensä myös lukuetäisyys kasvaa. 5.4 Lukuetäisyydet 5100/5300SF koneistolla erityyppisillä viivakoodeilla Viivakoodi Viivakoodin koko Lukuetäisyys Lineaarikoodi 7,5 mil (0,19mm) PDF417 6,6 mil (0,17mm) 6,1 16,2 cm 6,8 14,9 cm EAN13 13 mil (0,33mm) 4,8 cm 22,3 cm Datamatrix 15 mil (0,38mm) 4,3 cm 18,8 cm SF (Smart Focus) lukukoneisto on pääasiassa tarkoitettu käytettäväksi hieman pienempien viivakoodien kanssa ja myös käyttöalue alkaa hieman lähempää viivakoodia. Toisaalta se ei lue yhtä pitkältä kuin SR koneisto. 5.5 Testikoodeja jolla lukua voi kokeilla

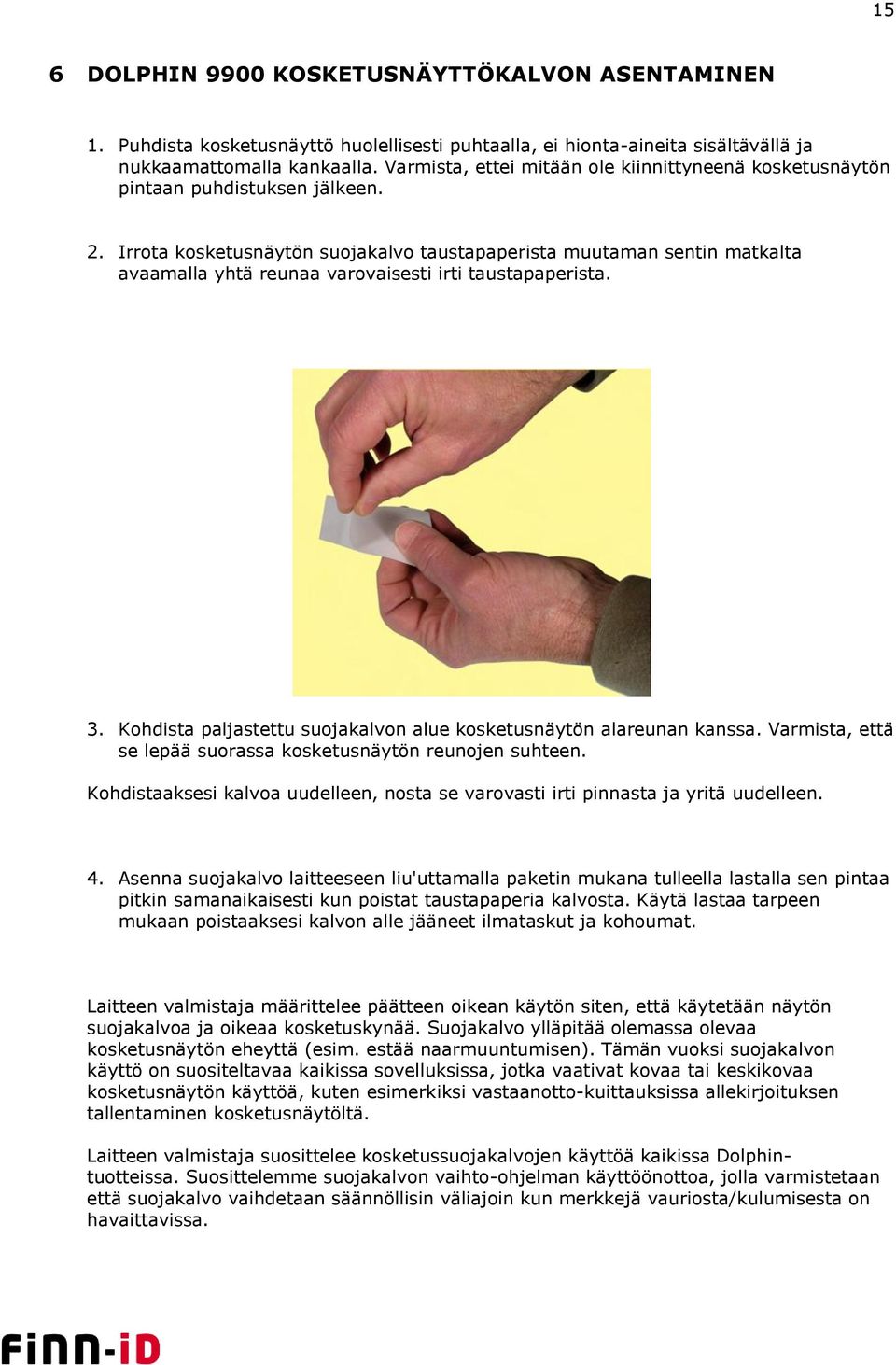

15 15 6 DOLPHIN 9900 KOSKETUSNÄYTTÖKALVON ASENTAMINEN 1. Puhdista kosketusnäyttö huolellisesti puhtaalla, ei hionta-aineita sisältävällä ja nukkaamattomalla kankaalla. Varmista, ettei mitään ole kiinnittyneenä kosketusnäytön pintaan puhdistuksen jälkeen. 2. Irrota kosketusnäytön suojakalvo taustapaperista muutaman sentin matkalta avaamalla yhtä reunaa varovaisesti irti taustapaperista. 3. Kohdista paljastettu suojakalvon alue kosketusnäytön alareunan kanssa. Varmista, että se lepää suorassa kosketusnäytön reunojen suhteen. Kohdistaaksesi kalvoa uudelleen, nosta se varovasti irti pinnasta ja yritä uudelleen. 4. Asenna suojakalvo laitteeseen liu'uttamalla paketin mukana tulleella lastalla sen pintaa pitkin samanaikaisesti kun poistat taustapaperia kalvosta. Käytä lastaa tarpeen mukaan poistaaksesi kalvon alle jääneet ilmataskut ja kohoumat. Laitteen valmistaja määrittelee päätteen oikean käytön siten, että käytetään näytön suojakalvoa ja oikeaa kosketuskynää. Suojakalvo ylläpitää olemassa olevaa kosketusnäytön eheyttä (esim. estää naarmuuntumisen). Tämän vuoksi suojakalvon käyttö on suositeltavaa kaikissa sovelluksissa, jotka vaativat kovaa tai keskikovaa kosketusnäytön käyttöä, kuten esimerkiksi vastaanotto-kuittauksissa allekirjoituksen tallentaminen kosketusnäytöltä. Laitteen valmistaja suosittelee kosketussuojakalvojen käyttöä kaikissa Dolphintuotteissa. Suosittelemme suojakalvon vaihto-ohjelman käyttöönottoa, jolla varmistetaan että suojakalvo vaihdetaan säännöllisin väliajoin kun merkkejä vauriosta/kulumisesta on havaittavissa.

16 16 Yleisesti suosittelemme suojakalvon vaihtoa 30 päivän välein, kuitenkin vaihtojakso voi vaihdella sen mukaan, mikä on näytön keskimääräinen käyttötaso sovelluksessanne. Kosketusnäytön suojakalvoja myy Finn-ID Oy, olkaa hyvä ja ottakaa yhteyttä myyjiimme saadaksenne lisätietoja tuotteesta. Huomioittehan myös, että valmistaja katsoo laitteen oikean käytön sisältävän oikean kosketusnäyttökynän käyttämisen, jonka kosketuskärjen koko ei ole pienempi kuin 0,8mm. Valmistaja suosittelee aina käyttämään kynää, joka tulee laitteen mukana tai jonka saa ostaa varaosana, mahdollisesti hävinneen tilalle. Laitteen valmistajan takuuehdot kattavat kosketusnäytön kulumisen ensimmäiset 12 kuukautta sillä ehdolla, että ehjää suojakalvoa ja oikeanlaista kosketusnäyttökynää on käytetty.

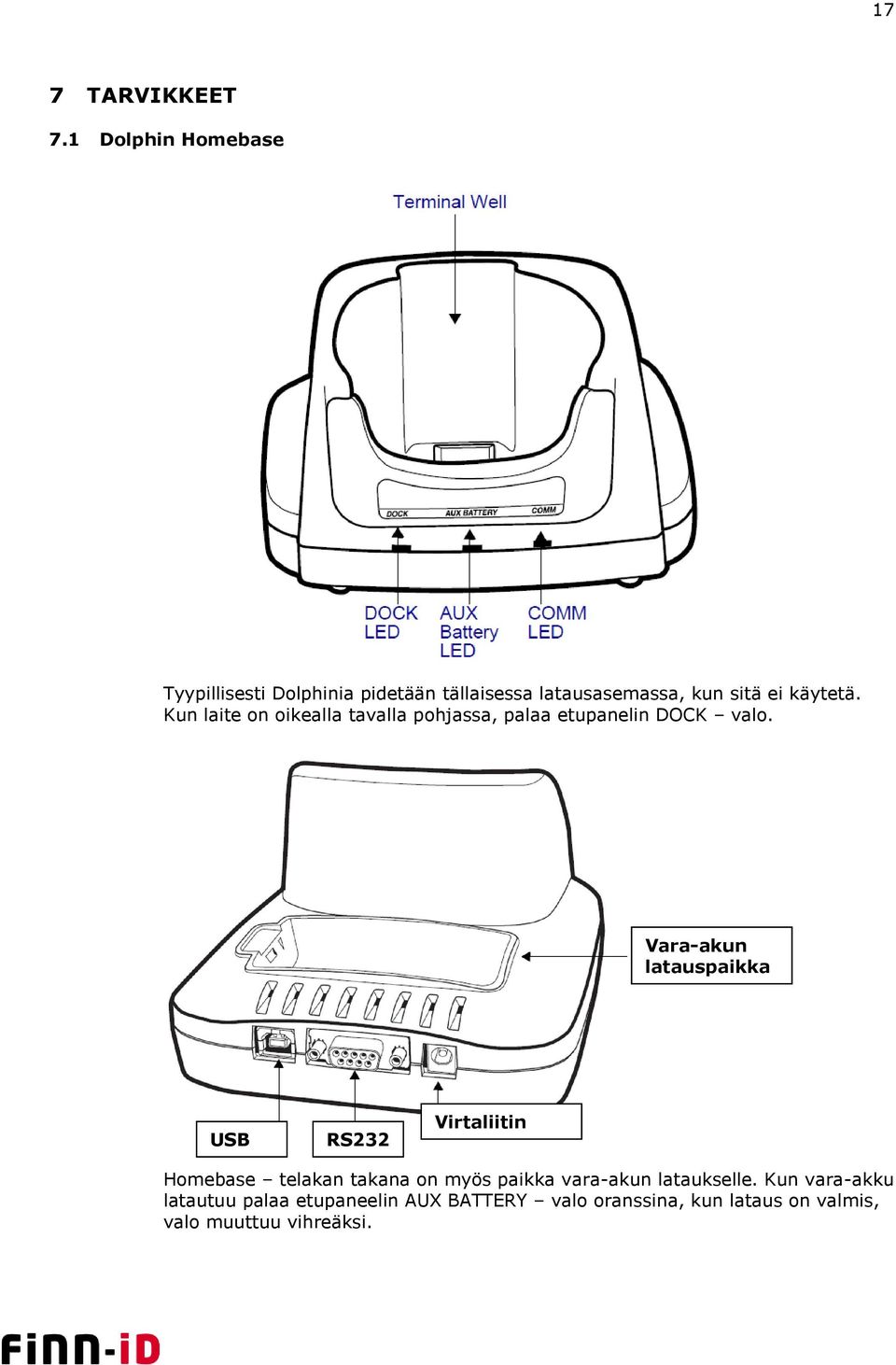

17 17 7 TARVIKKEET 7.1 Dolphin Homebase Tyypillisesti Dolphinia pidetään tällaisessa latausasemassa, kun sitä ei käytetä. Kun laite on oikealla tavalla pohjassa, palaa etupanelin DOCK valo. Vara-akun latauspaikka USB RS232 Virtaliitin Homebase telakan takana on myös paikka vara-akun lataukselle. Kun vara-akku latautuu palaa etupaneelin AUX BATTERY valo oranssina, kun lataus on valmis, valo muuttuu vihreäksi.
