1 DOLPHIN 9500 YLEISIÄ OMINAISUUKSIA

Transkriptio

1 DOLPHIN 9500 OHJE

2 2 SISÄLLYSLUETTELO 1 Dolphin 9500 yleisiä ominaisuuksia Dolphin 9500 lisämuistikortin paikka Alapuolen liitin Näppäimistö, yleistä Näppäimistö, toiminta Näppäimistö, eri vaihtoehdot Akku, akun lataaminen KÄYTTÖJÄRJESTELMÄT Miten käyttöjärjestelmäversion näkee? Voiko käyttöjärjestelmäversion päivittää jälkikäteen? DOLPHININ UUDELLEEN KÄYNNISTYS VIRRANHALLINTA VIIVAKOODIN LUKEMINEN Viivakoodin luvun kohdistusvaihtoehdot Dolphin 9500 / Viivakoodin luvun kohdistusvaihtoehdot Dolphin 9501 / 9551 (Laser) Dolphin 9500 kosketusnäyttökalvon asentaminen TARVIKKEET Dolphin Homebase Neljän päätteen latausteline Latausteline ajoneuvoon tai trukkiin MUUTA LISÄTIETOJA... 16

3 3 1 DOLPHIN 9500 YLEISIÄ OMINAISUUKSIA Tehokas ja sitkeä akku kestää pidemmänkin työpäivän (7.4V, 14.8Wh Li-Ion). Vahva metallirunko Iskunkestävä polykarbonaattinäyttö IP64 luokiteltu pöly- ja vesitiiveys ergonominen käyttää yhdelläkin kädellä

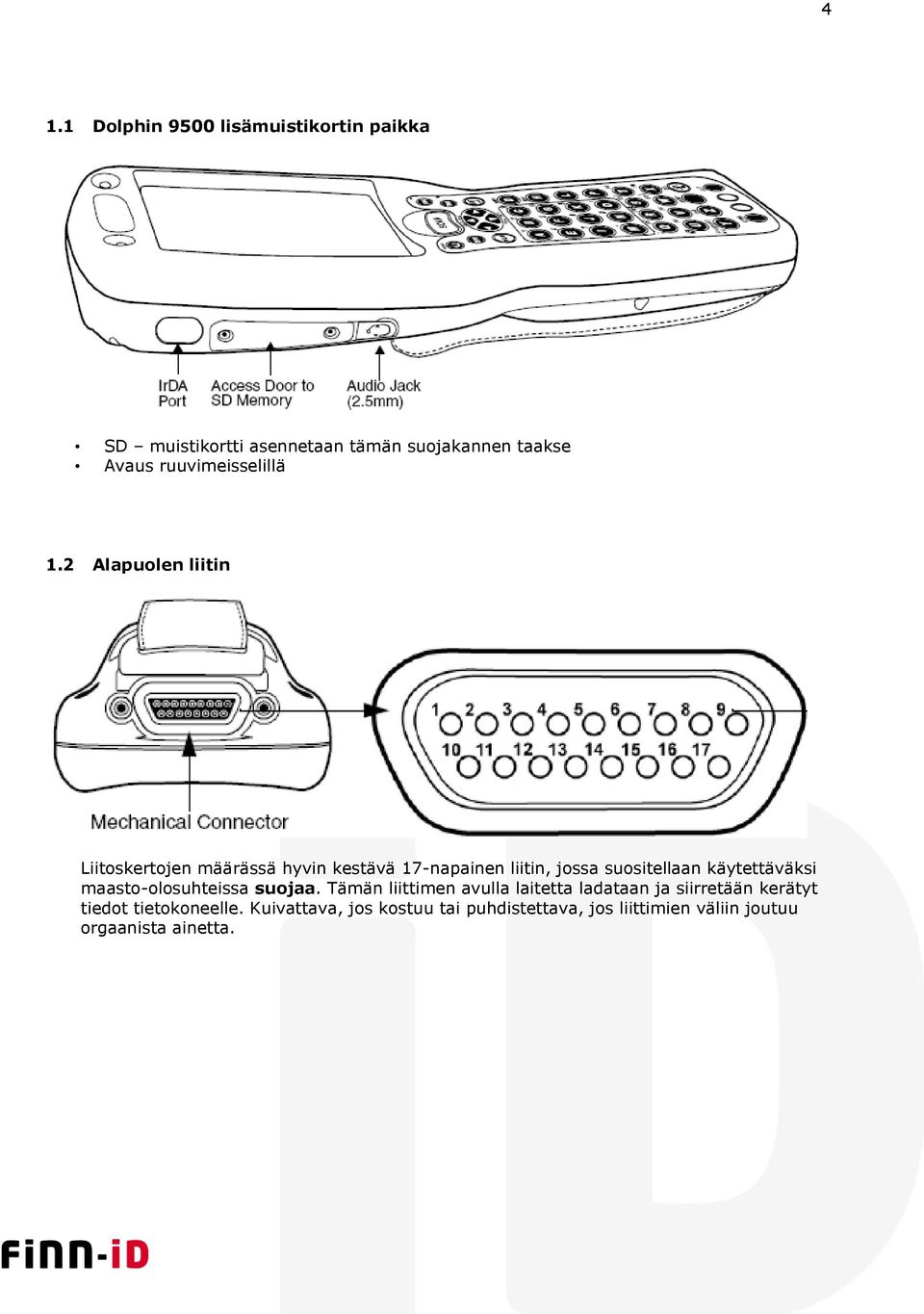

4 4 1.1 Dolphin 9500 lisämuistikortin paikka SD muistikortti asennetaan tämän suojakannen taakse Avaus ruuvimeisselillä 1.2 Alapuolen liitin Liitoskertojen määrässä hyvin kestävä 17-napainen liitin, jossa suositellaan käytettäväksi maasto-olosuhteissa suojaa. Tämän liittimen avulla laitetta ladataan ja siirretään kerätyt tiedot tietokoneelle. Kuivattava, jos kostuu tai puhdistettava, jos liittimien väliin joutuu orgaanista ainetta.

5 5 1.3 Näppäimistö, yleistä Taustavalaistu kumikalvo-näppäimistö, kulutusta kestävä Kestää vettä, mutta kannattaa kuivata/lämmittää, jos on olemassa riski että väleihin joutunut vesi jäätyy. Jää voi jumittaa näppäimistön toiminnan 1.4 Näppäimistö, toiminta Viivakoodin luenta aloitetaan painamalla SCAN näppäintä Joissain näppäimistömalleissa kirjain- tai numerosyöttö valitaan ALPHA - näppäimellä

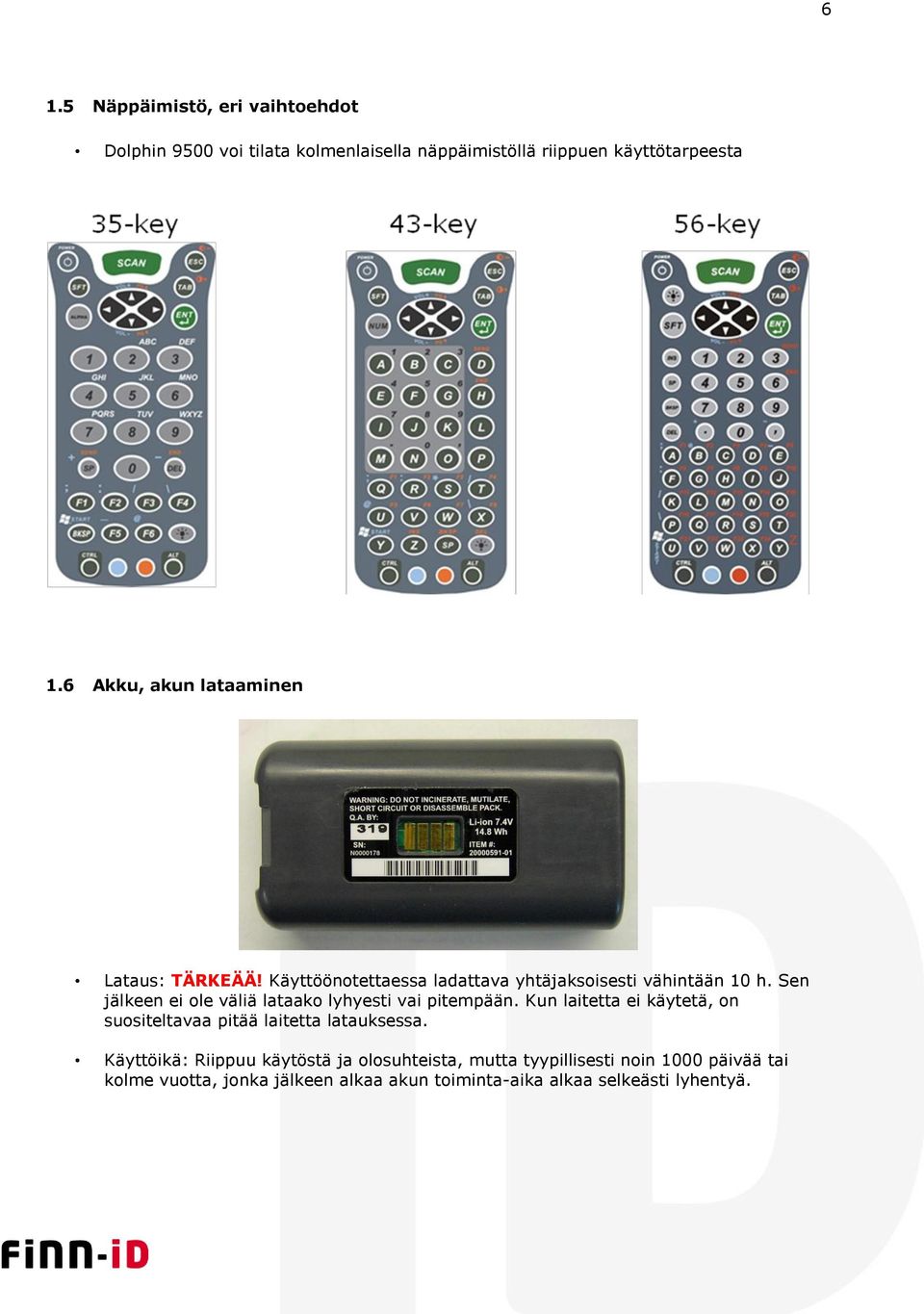

6 6 1.5 Näppäimistö, eri vaihtoehdot Dolphin 9500 voi tilata kolmenlaisella näppäimistöllä riippuen käyttötarpeesta 1.6 Akku, akun lataaminen Lataus: TÄRKEÄÄ! Käyttöönotettaessa ladattava yhtäjaksoisesti vähintään 10 h. Sen jälkeen ei ole väliä lataako lyhyesti vai pitempään. Kun laitetta ei käytetä, on suositeltavaa pitää laitetta latauksessa. Käyttöikä: Riippuu käytöstä ja olosuhteista, mutta tyypillisesti noin 1000 päivää tai kolme vuotta, jonka jälkeen alkaa akun toiminta-aika alkaa selkeästi lyhentyä.

7 7 2 KÄYTTÖJÄRJESTELMÄT Vuosien varrella laitteessa on tapahtunut joitain pieniä muutoksia komponenttitasolla, mutta suurimmat muutokset ovat olleet käyttöjärjestelmässä, joita on ollut kolmea päätyyppiä: Microsoft Pocket PC 2002 Microsoft Pocket PC 2003 ja 2003SE Microsoft Windows Mobile 5 Kussakin käyttöjärjestelmässä on joitain samoja ominaisuuksia, joitain uusia ja jotain vanhojen ominaisuuksien parannuksia. Siksi on vaikea esittää täysin yhteneviä ohjeita, jotka pätisivät kaikkiin. Yleisesti ottaen minkä tahansa ohjelman yhteensopivuus ja toimivuus on aina tarkistettava siinä käyttöjärjestelmässä jossa sitä aiotaan käyttää. 2.1 Miten käyttöjärjestelmäversion näkee? Oman laitteen käyttöjärjestelmäversion saa selville kahdella tavalla. Käyttämällä laitteen mukana tullutta ohjelmaa nimeltä Sysinfo, tai katsomalla Windowsin About sivusta. Sysinfoon pääsee seuraavalla tavalla, mikäli se on asennettuna laitteeseen: Start > Power Tools > Sysinfo. Siellä avautuu ikkuna, jossa erityisesti kohdalla Kernel on merkitystä tässä suhteessa. Kernel: 5.xx = Pocket PC xx = Pocket PC 2003 tai 2003SE 1.xx = Windows Mobile 5 (WM5) About ikkunaan pääsee polkua Start > Settings > System > About

8 8 2.2 Voiko käyttöjärjestelmäversion päivittää jälkikäteen? Yleensä ottaen vastaus on: ei. Käyttöjärjestelmän puitteissa julkaistaan aika ajoin käytettävyyttä ja luotettavuutta parantavia pieniä päivityksiä, jotka voi ottaa käyttöön halutessaan. Esimerkiksi Pocket PC2003 ensimmäinen julkaistu Kernel versio oli 7.01, viimeinen versio on Kun pääversio pysyy samana, on päivitys mahdollista. Voit kysyä päivitysten saatavuutta Finn-ID teknisestä tuesta. Huomio että myös tietyt sovellukset kuten verkkokortin ajurit ja sellaiset päivittyvät. Laitteen mahdollinen rekisteritallenne (Regbackup), joka on otettu vanhemman käyttöjärjestelmän aikana, ei toimi enää uudemmassa versiossa. Se on poistettava, tehtävä asetukset uudelleen ja tehtävä uusi Regbackup mikäli tätä halutaan käyttää. Jos kuitenkin kyseessä on vanhempi laite, ei käyttöjärjestelmän päivitys esimerkiksi 2003SE versiosta Windows Mobile 5 ole mahdollista, koska vanhempien laitteiden muistikapasiteetti ei tähän riitä. Silloin tällöin tulee tarve päivittää uudempi laite vanhempaan käyttöjärjestelmään, erityisesti jos joku vanhempi sovellus ei toimi enää uudessa käyttöjärjestelmässä. Tämä on periaatteessa mahdollista, kun tilaa uuden lisenssin ja päivitystyön. 3 DOLPHININ UUDELLEEN KÄYNNISTYS Mikäli laite täytyy käynnistää uudelleen jonkun vikatilanteen seurauksena, tapahtuu se seuraavasti: LÄMMINKÄYNNISTYS Paina CTRL+SFT näppäimiä yli 5 sekuntia ja vapauta näppäimet. Lämminkäynnistys vastaa normaalin tietokoneen uudelleen käynnistystä. KYLMÄKÄYNNISTYS Paina CTRL+ESC näppäimiä yli 5 sekuntia ja vapauta näppäimet. Kylmäkäynnistys on astetta suurempi toimenpide, eikä sitä suositella tehtäväksi kuin siinä tapauksessa, ettei mikään muu enää auta. Käyttöjärjestelmä ladataan uudelleen, samoin kuin kaikki Autoinstall kansiossa olevat ohjelmat. On mahdollista että laitteen asetukset eivät säily tämän käynnistyksen aikana, ellei sen varmistamiseksi ole tehty etukäteen toimenpiteitä.

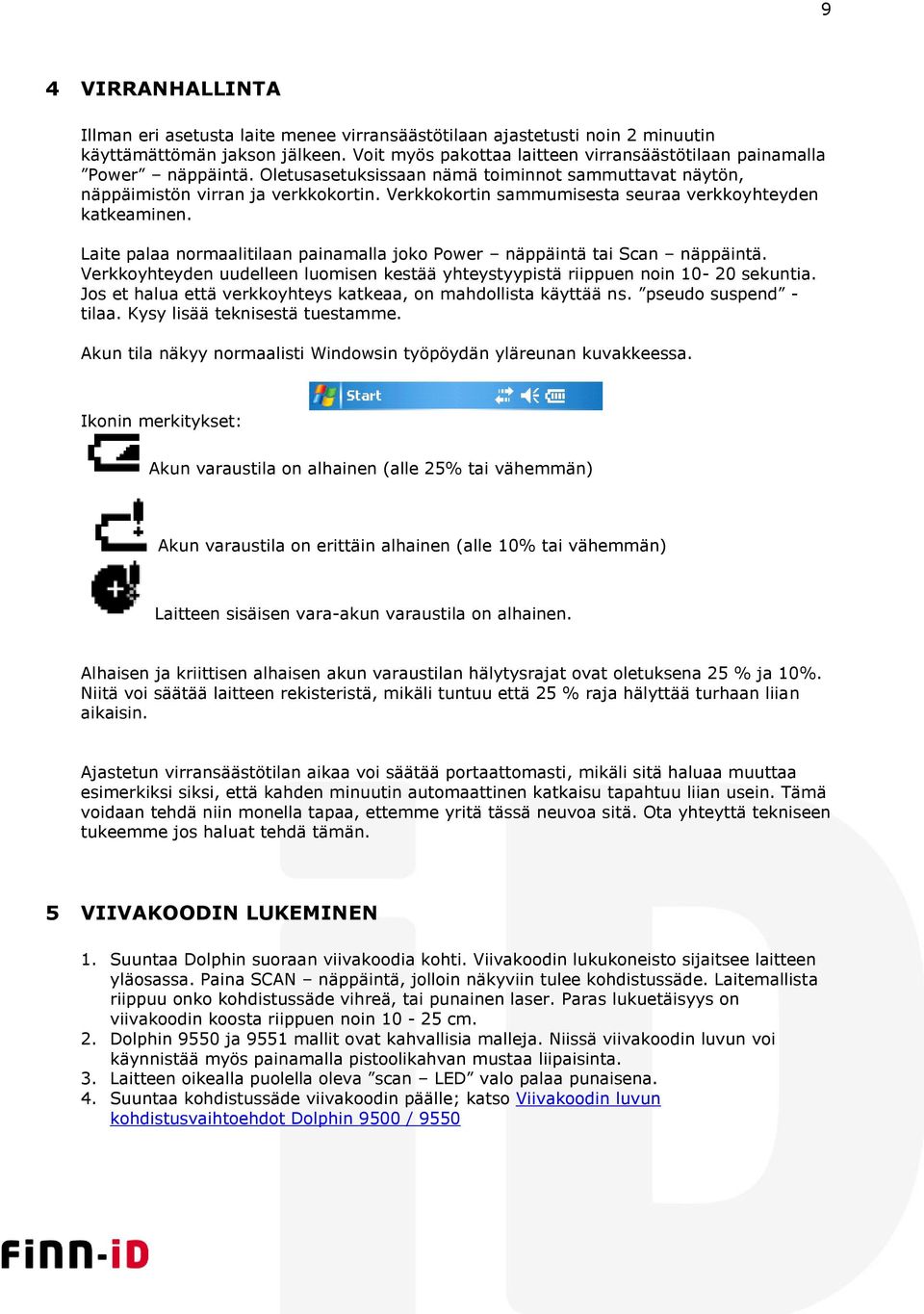

9 9 4 VIRRANHALLINTA Illman eri asetusta laite menee virransäästötilaan ajastetusti noin 2 minuutin käyttämättömän jakson jälkeen. Voit myös pakottaa laitteen virransäästötilaan painamalla Power näppäintä. Oletusasetuksissaan nämä toiminnot sammuttavat näytön, näppäimistön virran ja verkkokortin. Verkkokortin sammumisesta seuraa verkkoyhteyden katkeaminen. Laite palaa normaalitilaan painamalla joko Power näppäintä tai Scan näppäintä. Verkkoyhteyden uudelleen luomisen kestää yhteystyypistä riippuen noin sekuntia. Jos et halua että verkkoyhteys katkeaa, on mahdollista käyttää ns. pseudo suspend - tilaa. Kysy lisää teknisestä tuestamme. Akun tila näkyy normaalisti Windowsin työpöydän yläreunan kuvakkeessa. Ikonin merkitykset: Akun varaustila on alhainen (alle 25% tai vähemmän) Akun varaustila on erittäin alhainen (alle 10% tai vähemmän) Laitteen sisäisen vara-akun varaustila on alhainen. Alhaisen ja kriittisen alhaisen akun varaustilan hälytysrajat ovat oletuksena 25 % ja 10%. Niitä voi säätää laitteen rekisteristä, mikäli tuntuu että 25 % raja hälyttää turhaan liian aikaisin. Ajastetun virransäästötilan aikaa voi säätää portaattomasti, mikäli sitä haluaa muuttaa esimerkiksi siksi, että kahden minuutin automaattinen katkaisu tapahtuu liian usein. Tämä voidaan tehdä niin monella tapaa, ettemme yritä tässä neuvoa sitä. Ota yhteyttä tekniseen tukeemme jos haluat tehdä tämän. 5 VIIVAKOODIN LUKEMINEN 1. Suuntaa Dolphin suoraan viivakoodia kohti. Viivakoodin lukukoneisto sijaitsee laitteen yläosassa. Paina SCAN näppäintä, jolloin näkyviin tulee kohdistussäde. Laitemallista riippuu onko kohdistussäde vihreä, tai punainen laser. Paras lukuetäisyys on viivakoodin koosta riippuen noin cm. 2. Dolphin 9550 ja 9551 mallit ovat kahvallisia malleja. Niissä viivakoodin luvun voi käynnistää myös painamalla pistoolikahvan mustaa liipaisinta. 3. Laitteen oikealla puolella oleva scan LED valo palaa punaisena. 4. Suuntaa kohdistussäde viivakoodin päälle; katso Viivakoodin luvun kohdistusvaihtoehdot Dolphin 9500 / 9550

10 10 5. Kun luku on tapahtunut onnistuneesti vasemmalla puolella oleva Decode LED valo syttyy ja kuulet merkkiäänen. 5.1 Viivakoodin luvun kohdistusvaihtoehdot Dolphin 9500 / 9550 Pienet viivakoodit tulisi lukea lähempää ja suuremmat kauempaa. Jos Dolphin on varustettu lukukoneistolla jonka malli on 5100, näet vihreä kohdistussäteen. Kun lukija on normaalitilassaan, sillä voi lukea viivakoodeja kaikilla alla kuvailluilla tavoilla. Jos laite on varustettu uudemmalla 5300 lukukoneistolla, on kohdistussäteenä laserverkko.

11 Viivakoodin luvun kohdistusvaihtoehdot Dolphin 9501 / 9551 (Laser) Laserlukukoneistot edustavat perinteistä viivakoodien lukutapaa, jolloin saavutetaan jonkin verran pidempiä lukuetäisyyksiä, mutta menetetään kamerakoneiston muita etuja. Laserkoneistolla laserviiva on aina kohdistettava viivakoodin suuntaisesti. Lukukoneisto (Laser) Viivakoodin koko Lukuetäisyys SE1200HP 5 mil 7 17 cm SE1200LR 10 mil cm SE1200ALR 13 mil 45 cm 1 m Viivakoodin elementtileveyden kasvaessa myös lukuetäisyys kasvaa. 6 DOLPHIN 9500 KOSKETUSNÄYTTÖKALVON ASENTAMINEN 1. Puhdista kosketusnäyttö huolellisesti puhtaalla, ei hionta-aineita sisältävällä ja nukkaamattomalla kankaalla. Varmista, ettei mitään ole kiinnittyneenä kosketusnäytön pintaan puhdistuksen jälkeen. 2. Irrota kosketusnäytön suojakalvo taustapaperista muutaman sentin matkalta avaamalla yhtä reunaa varovaisesti irti taustapaperista.

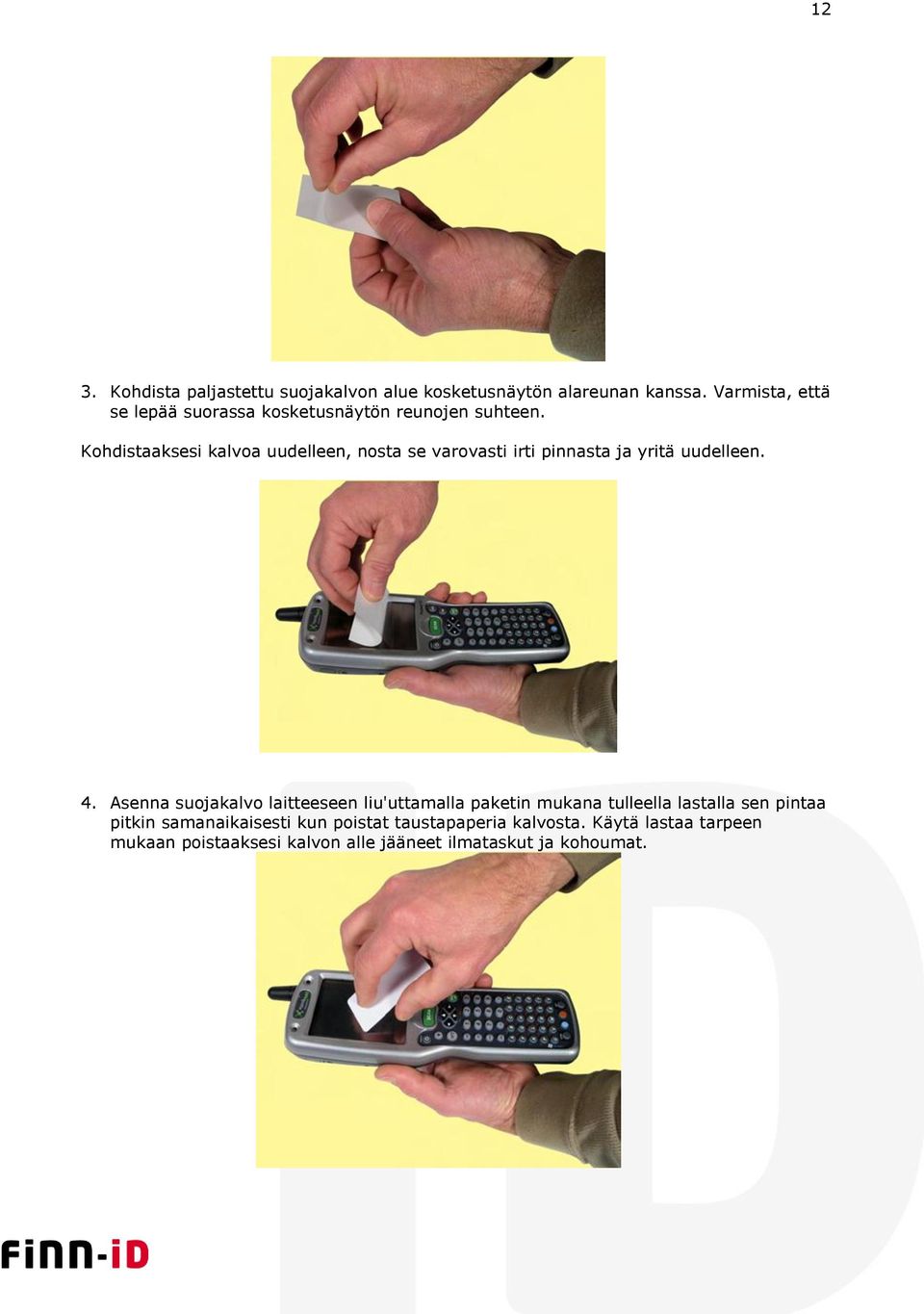

12 12 3. Kohdista paljastettu suojakalvon alue kosketusnäytön alareunan kanssa. Varmista, että se lepää suorassa kosketusnäytön reunojen suhteen. Kohdistaaksesi kalvoa uudelleen, nosta se varovasti irti pinnasta ja yritä uudelleen. 4. Asenna suojakalvo laitteeseen liu'uttamalla paketin mukana tulleella lastalla sen pintaa pitkin samanaikaisesti kun poistat taustapaperia kalvosta. Käytä lastaa tarpeen mukaan poistaaksesi kalvon alle jääneet ilmataskut ja kohoumat.

13 13 Laitteen valmistaja määrittelee päätteen oikean käytön siten, että käytetään näytön suojakalvoa ja oikeaa kosketuskynää. Suojakalvo ylläpitää olemassa olevaa kosketusnäytön eheyttä (esim. estää naarmuuntumisen). Tämän vuoksi suojakalvon käyttö on suositeltavaa kaikissa sovelluksissa, jotka vaativat kovaa tai keskikovaa kosketusnäytön käyttöä, kuten esimerkiksi vastaanottokuittauksissa allekirjoituksen tallentaminen kosketusnäytöltä. Laitteen valmistaja suosittelee kosketussuojakalvojen käyttöä kaikissa Dolphintuotteissa. Suosittelemme suojakalvon vaihto-ohjelman käyttöönottoa, jolla varmistetaan että suojakalvo vaihdetaan säännöllisin väliajoin kun merkkejä vauriosta/kulumisesta on havaittavissa. Yleisesti suosittelemme suojakalvon vaihtoa 30 päivän välein, kuitenkin vaihtojakso voi vaihdella sen mukaan, mikä on näytön keskimääräinen käyttötaso sovelluksessanne. Kosketusuojakalvoja myy Finn-ID Oy, olkaa hyvä ja ottakaa yhteyttä myyjiimme saadaksenne lisätietoja tuotteesta. Huomioittehan myös, että valmistaja katsoo laitteen oikean käytön sisältävän oikean kosketusnäyttökynän käyttämisen, jonka kosketuskärjen koko ei ole pienempi kuin 0,8mm. Valmistaja suosittelee aina käyttämään kynää, joka tulee laitteen mukana tai jonka saa ostaa varaosana, mahdollisesti hävinneen tilalle. Laitteen valmistajan takuuehdot kattavat kosketusnäytön kulumisen ensimmäiset 12 kuukautta sillä ehdolla, että ehjää suojakalvoa ja oikeanlaista kosketusnäyttökynää on käytetty. 7 TARVIKKEET 7.1 Dolphin Homebase

14 14 Tyypillisesti Dolphinia pidetään tällaisessa latausasemassa, kun sitä ei käytetä. Kun laite on oikealla tavalla pohjassa, palaa etupanelin DOCK valo. Vara-akun latauspaikka USB RS232 Virtaliitin Homebase telakan takana on myös paikka vara-akun lataukselle. Kun vara-akku latautuu palaa etupaneelin AUX BATTERY valo oranssina, kun lataus on valmis, valo muuttuu vihreäksi. USB tai RS232 johdon avulla laitteeseen voi muodostaa yhteyden, jolloin tiedostoja voi siirrellä tietokoneen ja tiedonkeruulaitteen välillä. 7.2 Neljän päätteen latausteline Jos laitteita on useampia, on kätevämpää käyttää latauslaitetta, johon mahtuu neljä päätettä rinnakkain.

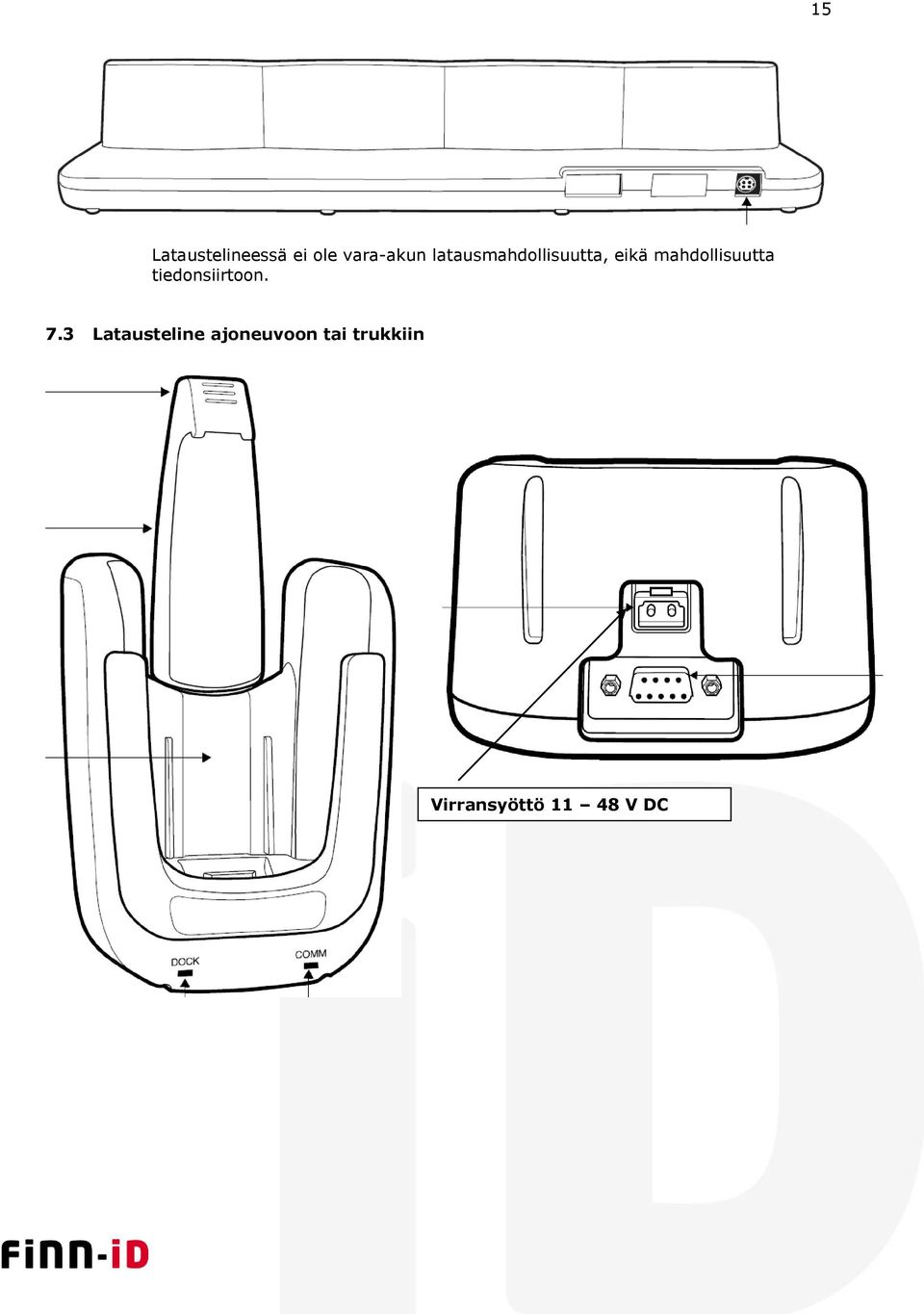

15 15 Lataustelineessä ei ole vara-akun latausmahdollisuutta, eikä mahdollisuutta tiedonsiirtoon. 7.3 Latausteline ajoneuvoon tai trukkiin Virransyöttö V DC
