1 DOLPHIN 6100 WINDOWS CE 5.0 Käyttöohje

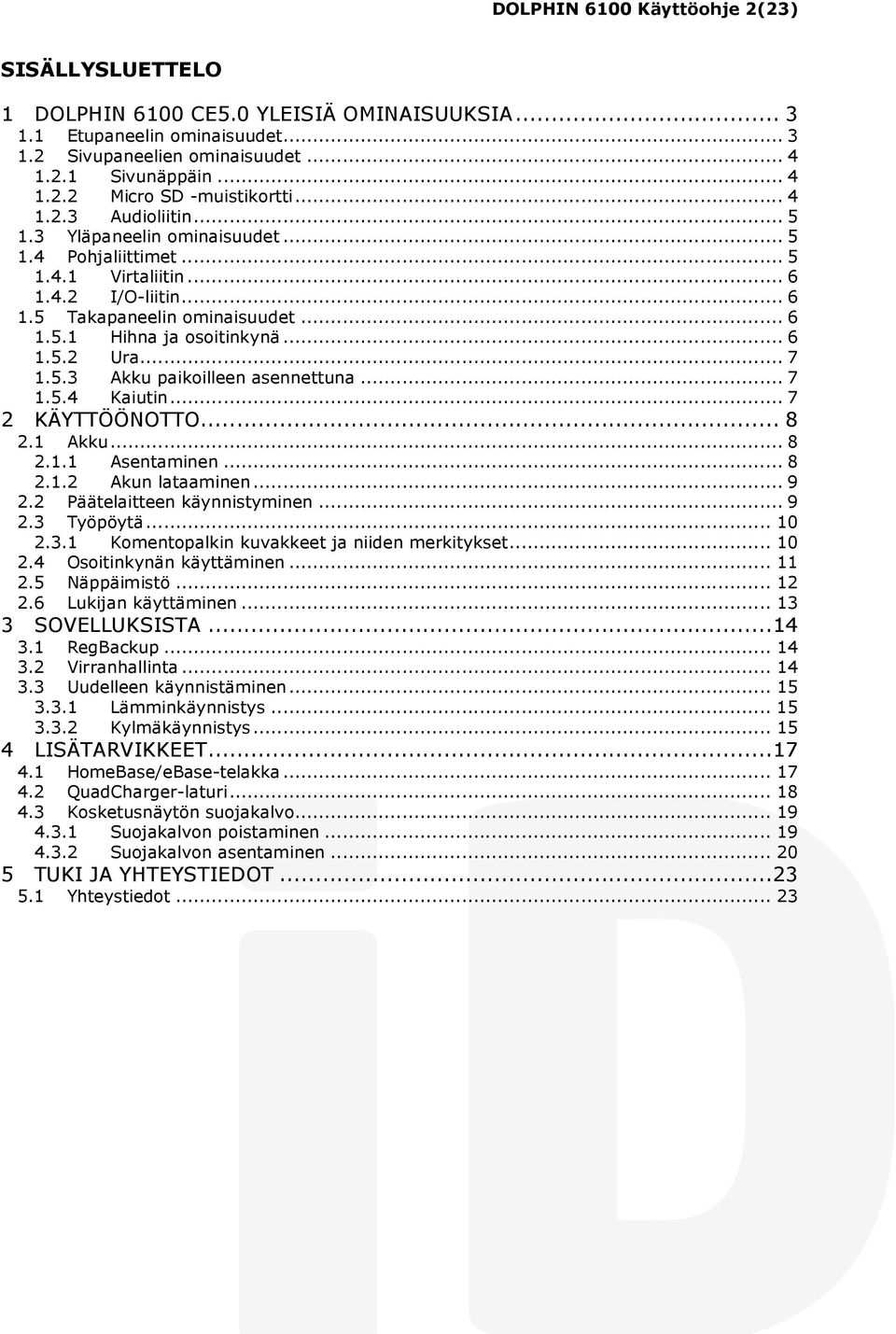

2 DOLPHIN 6100 Käyttöohje 2(23) SISÄLLYSLUETTELO 1 DOLPHIN 6100 CE5.0 YLEISIÄ OMINAISUUKSIA Etupaneelin ominaisuudet Sivupaneelien ominaisuudet Sivunäppäin Micro SD -muistikortti Audioliitin Yläpaneelin ominaisuudet Pohjaliittimet Virtaliitin I/O-liitin Takapaneelin ominaisuudet Hihna ja osoitinkynä Ura Akku paikoilleen asennettuna Kaiutin KÄYTTÖÖNOTTO Akku Asentaminen Akun lataaminen Päätelaitteen käynnistyminen Työpöytä Komentopalkin kuvakkeet ja niiden merkitykset Osoitinkynän käyttäminen Näppäimistö Lukijan käyttäminen SOVELLUKSISTA RegBackup Virranhallinta Uudelleen käynnistäminen Lämminkäynnistys Kylmäkäynnistys LISÄTARVIKKEET HomeBase/eBase-telakka QuadCharger-laturi Kosketusnäytön suojakalvo Suojakalvon poistaminen Suojakalvon asentaminen TUKI JA YHTEYSTIEDOT Yhteystiedot... 23

3 DOLPHIN 6100 Käyttöohje 3(23) 1 DOLPHIN 6100 CE5.0 YLEISIÄ OMINAISUUKSIA Käyttöjärjestelmä: Microsoft Windows CE 5.0 Prosessori: Marvell XScale PXA MHz Muisti: 128MB RAM X 128 MB Flash Näppäimistöt: 28-key numeerinen Näyttö: 2.8 QVGA (240 x 320), 65k väriä Akku: Li-ion 3.7 V, 2200 mah / 8.1 Wh Lukukoneisto: 5300SR kameraluku Radiovaihtoehdot: Bluetooth / WLAN b/g radio Virtalähde: Laturi sisältyy hintaan 1.1 Etupaneelin ominaisuudet LED Kosketusnäyttö (Suojakalvo asennetaan tehtaalla) Scan-näppäin Nuolinäppäimet Näppäimistö (28-key numeerinen) Virtanäppäin Kuva 1: Dolphin 6100 etupaneeli ja sen ominaisuudet Softan resetointi painike

4 DOLPHIN 6100 Käyttöohje 4(23) 1.2 Sivupaneelien ominaisuudet Micro SD - muistikortti Sivunäppäin Kuva 2: Vasemman sivupaneelin ominaisuudet Sivunäppäin Audioliitin Kuva 3: Oikean sivupaneelin ominaisuudet Sivunäppäin Molemmilta sivuilta löytyvät sivunäppäimet voi ohjelmoida käynnistämään jonkun sovelluksen tai niitä voidaan käyttää vaihtoehtoisena näppäimenä, jolla viivakoodin luku käynnistetään Micro SD -muistikortti Dolphin 6100 tukee 2 ja 4 GB:n SD-muistikortteja. Muistikortin asennus tapahtuu seuraavasti: 1. Aseta lukija virransäästötilaan painamalla Virtapainiketta. 2. Avaa muistikortin suojaluukku. 3. Laita SD-kortti sisään etiketti ylöspäin. 4. Asenna suojaluukku takaisin paikoilleen. 5. Paina Virtapainiketta palauttaaksesi lukija takaisin aktiiviseksi. 6. Vahvistaaksesi asennuksen onnistumisen, avaa Windows Explorer ja etsi kansio My Device\Stroage Card.

5 DOLPHIN 6100 Käyttöohje 5(23) Audioliitin 1.3 Yläpaneelin ominaisuudet Lukijan linssi ja lukukoneisto Kuva 4: Yläpaneelin ominaisuudet Lukijalla voidaan lukea yleisimmät viivakoodi tyypit ja sillä voidaan myös ottaa kuvia. 1.4 Pohjaliittimet Tähän liittimeen voi kytkeä 2,5 mm:n, matkapuhelimistakin tutun, hands-free lisälaitteen. Liitintä suojaa muovikansi, joka estää kosteuden ja lian pääsyn liittimeen. Virtaliitin I/O -liitin Kuva 5: Pohjaliittimet

6 DOLPHIN 6100 Käyttöohje 6(23) Virtaliitin Virtaliittimeen voidaan liittää ulkoinen virtalähde, joka mahdollistaa myös akun lataamisen I/O-liitin I/O-liittimeen voidaan liittää päätelaitteen kanssa yhteensopivia kaapeleita ja lisälaitteita. Liitin tukee sekä USB että sarja -liitäntöjä. 1.5 Takapaneelin ominaisuudet Lukijan linssi Kaiutin Hihna osoitinkynällä Ura Akku asennettuna Kuva 6: Takapaneelin ominaisuudet Hihna ja osoitinkynä Dolphin 6100 päätelaitteen mukana tulee elastinen ja säädettävä hihna, joka liitetään takapaneelin yläosaan kahdella ruuvilla ja pujotetaan alaosan kolosta. Hihna peittää akun ja akun vaihdon yhteydessä hihnaa pitää löysätä akun poistamiseksi. Osoitinkynä sijoitetaan hihnassa olevaan lenkkiin kuvan osoittamalla tavalla.

7 DOLPHIN 6100 Käyttöohje 7(23) Ura Tämä ainutlaatuinen ergonominen suunnittelu tekee päätelaitteen kädessä pitämisestä miellyttävää ja se myös auttaa parantamaan otetta päätelaitteesta eikä päätelaite näin ollen pääse lipsahtamaan kädestä liian helposti Akku paikoilleen asennettuna Akun asentaminen käydään läpi kappaleessa Kaiutin Kaiuttimesta kuuluu merkkiäänet esim. viivakoodin lukemisesta tai tiedon lisäämisestä näppäimillä. Päätelaitteen yleiseen toiminnallisuuteen liittyviä ääniä ei kaiuttimen kautta kuulu (esim. käynnistyksen aikana).

8 DOLPHIN 6100 Käyttöohje 8(23) 2 KÄYTTÖÖNOTTO 2.1 Akku Varmista että toimitettu paketti sisältää seuraavat tuotteet: Dolphin 6100 päätelaite Akku (3.7 V, Li-ion) Virtalähde Suomessa käytössä oleva pistoke Akku toimitetaan samassa paketissa päätelaitteen kanssa ja seuraavaksi käydään läpi ohjeet akun oikeanlaiseen asentamiseen ja käyttöön Asentaminen 1. Vapauta hihnaa niin paljon, että pääset käsiksi akkukotelon kanteen. 2. Poista kansi avaamalla kiinnityshakaset ja nostamalla kansi pois paikoiltaan. 3. Laita akku akkukoteloon kontaktipinnat alaspäin Kuva 7: Akun asentaminen akkukoteloon 4. Laita kansi takaisin paikoilleen ja lukitse kiinnityshakaset. Kiinnityshakaset Akku Kuva 8: Kannen asentaminen takaisin paikoilleen 5. Kiristä hihna ja kiinnitä se takaisin paikoilleen

9 DOLPHIN 6100 Käyttöohje 9(23) Akun lataaminen Ensimmäisellä latauskerralla, muista ladata akkua yhtäjaksoisesti vähintään 4-6 tunnin ajan. Akun lataaminen suoritetaan seuraavasti: 1. Liitä Suomessa käytössä oleva pistoke laturiin. 2. Laita laturi kiinni pistorasiaan. 3. Liitä laturin toinen pää päätelaitteen pohjassa olevaan virtaliittimeen (kts. Kuvat 5 ja 9) Kuva 9: Laturin liittäminen päätelaitteeseen LED palaa punaisena, kun päätelaitteen akku latautuu ja vihreänä, kun akku on latautunut. Huom! Jos akku poistetaan päätelaitteesta tai akusta loppuu virta, on käyttäjällä n.30 minuuttia aikaa asentaa akku takaisin paikoilleen tai kytkeä päätelaite laturiin ennen kuin varapatteri tyhjenee kokonaan. Jos varapatteri tyhjenee kokonaan, päätelaitteen RAM muisti tyhjenee ja kaikki käynnissä olevat työt menetetään. Akku voidaan ladata myös HomeBase- tai QuadCharger-lisälaitteilla. Nämä laitteet on esitelty kappaleessa Päätelaitteen käynnistyminen Päätelaite käynnistyy välittömästi, kun se saa virtaa. ÄLÄ paina mitään nappia tai keskeytä käynnistysprosessia. Kun käynnistysprosessi on tehty ja päätelaite on käyttövalmis jää päätelaite Työpöytä-näkymään.

10 DOLPHIN 6100 Käyttöohje 10(23) 2.3 Työpöytä Kuva 10: Työpöytä Paina tätä painiketta vaihtaaksesi näkymää Komentopalkin kuvakkeet ja niiden merkitykset Komentopalkki sijaitsee Työpöydän alapuolella ja siinä sijaitsee kuvakkeita joilla voi käynnistää ohjelmia tai tehdä muutoksia järjestelmään. Nuolien avulla voi selailla kuvakkeita Kuva 11: Komentopalkki Seuraavasta taulukosta löytyy selitykset kuvakkeille:

11 DOLPHIN 6100 Käyttöohje 11(23) Taulukko1: Komentopalkin kuvakkeiden selitykset Avaa Start-valikon. Valitse tämä, jos haluat selata avoimien sovellusten välillä tai palata Työpöydälle. Bluetooth-radio, tuplanapauta tätä, jos haluat avata Bluetooth Managerin. Aktivoi WLAN-radion Tuplanapauta tätä, jos haluat konfiguroida WLAN asetuksia. Tämä kuvake kertoo, kun USB-kaapeli on kytketty Kertoo akun varauksen tason. Jos kuvassa on myös punainen pistoke, on laite kytketty ulkoiseen virtalähteeseen. Kellonaika. Tuplanapauta kuvaketta, jos haluat muuttaa päivä- ja aika-asetuksia. Kuvake kertoo onko käytössä kirjaimet (isot tai pienet), Caps Lock tila tai numeronäppäimet. Vaihtaaksesi tilaa, paina alpha-näppäintä (Kuva 12). Nuoli ylöspäin -kuvakkeella voidaan WLAN ja Bluetooth radiot kytkeä päälle tai pois. Samalla painikkeella voi myös vaihtaa näppäimistön ja kääntäjän välillä. (Kääntäjä tunnistaa merkit käsinkirjoitetusta tekstistä) 2.4 Osoitinkynän käyttäminen Päätelaitteen mukana toimitetulla osoitinkynällä voidaan valita tai lisätä tietoa kosketusnäytöllä. Kynä toimii hiiren tavoin ja esim. kosketusnäytön ruudun napautus jonkin kuvakkeen kohdalla tuo saman lopputuloksen kuin hiirellä valitsemalla.

12 DOLPHIN 6100 Käyttöohje 12(23) 2.5 Näppäimistö Nuolinäppäimet Virtanäppäin Softan resetointi painike Kuva 12: Numeerinen näppäimistö Alla olevasta taulukosta löytyy näppäimien toiminnan kuvauksia. Taulukko 2: Numeerisen näppäimistön näppäimet ALPHA Voi valita onko käytössä numero vai kirjainnäppäimet. BKSP Backspace: voi poistaa kirjoitettua tekstiä tai siirtää kursoria taaksepäin. CTRL Control: seuraavalla napin painalluksella käytössä on erikoismerkit #, $, %, ^, &, (, ), -, *, + ). ESC Keskeyttää toiminnon. ENT Toimii samoin kuin Enter-näppäin tietokoneessa. Virtanäppäin Päätelaitteen voi laittaa virransäästö-tilaan tai takaisin aktiiviseksi. SCAN Lukija lukee viivakoodin tai ottaa kuvan. SP Toimii samoin kuin tietokoneen välilyöntinäppäin. FUNC Toimii samoin kuin CTRL-näppäin ja tuo käyttöön loput erikoistoiminnot (TAB, Del ja muut sinisellä merkityt merkit).

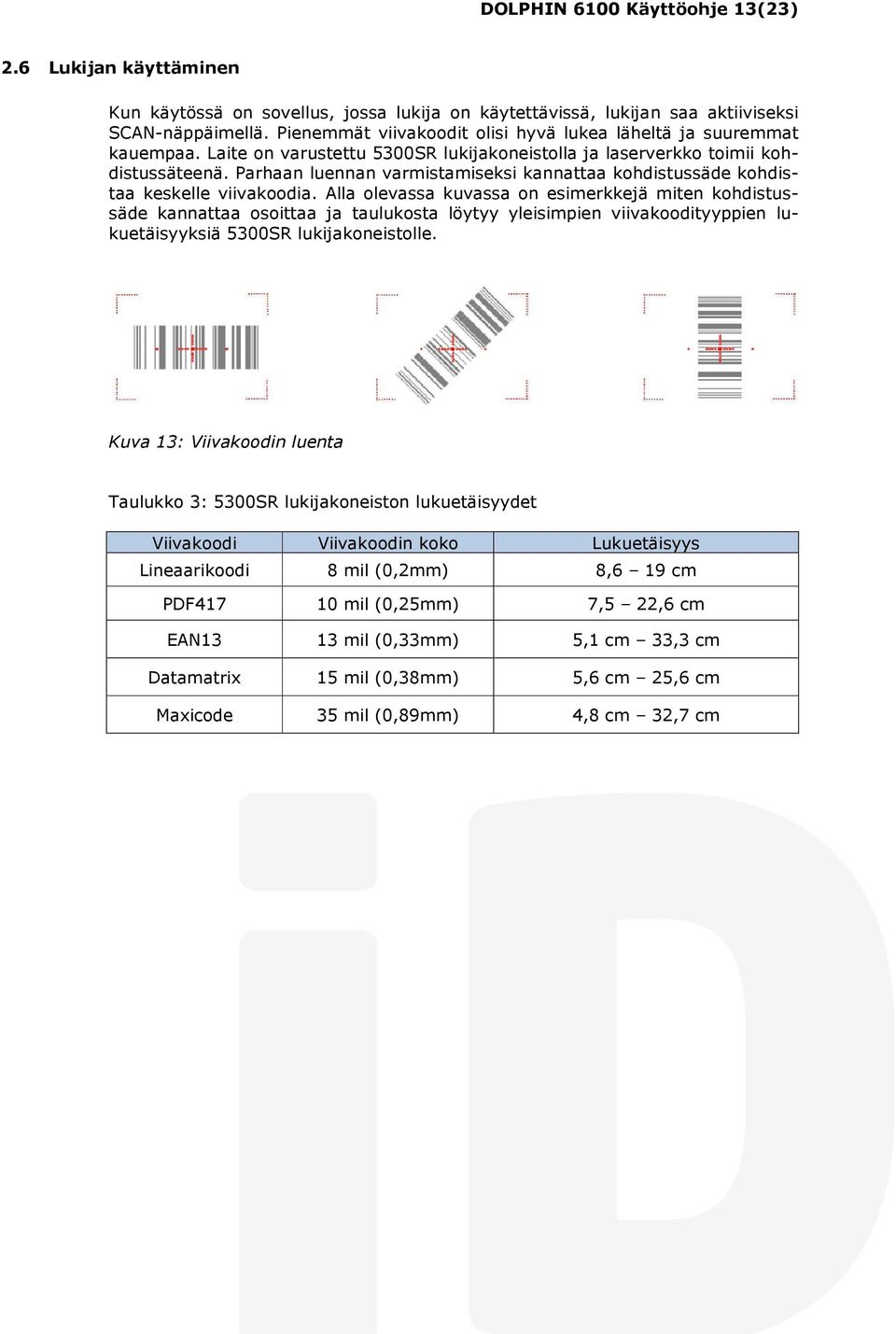

13 DOLPHIN 6100 Käyttöohje 13(23) 2.6 Lukijan käyttäminen Kun käytössä on sovellus, jossa lukija on käytettävissä, lukijan saa aktiiviseksi SCAN-näppäimellä. Pienemmät viivakoodit olisi hyvä lukea läheltä ja suuremmat kauempaa. Laite on varustettu 5300SR lukijakoneistolla ja laserverkko toimii kohdistussäteenä. Parhaan luennan varmistamiseksi kannattaa kohdistussäde kohdistaa keskelle viivakoodia. Alla olevassa kuvassa on esimerkkejä miten kohdistussäde kannattaa osoittaa ja taulukosta löytyy yleisimpien viivakoodityyppien lukuetäisyyksiä 5300SR lukijakoneistolle. Kuva 13: Viivakoodin luenta Taulukko 3: 5300SR lukijakoneiston lukuetäisyydet Viivakoodi Viivakoodin koko Lukuetäisyys Lineaarikoodi 8 mil (0,2mm) 8,6 19 cm PDF mil (0,25mm) 7,5 22,6 cm EAN13 13 mil (0,33mm) 5,1 cm 33,3 cm Datamatrix 15 mil (0,38mm) 5,6 cm 25,6 cm Maxicode 35 mil (0,89mm) 4,8 cm 32,7 cm

14 DOLPHIN 6100 Käyttöohje 14(23) 3 SOVELLUKSISTA Tässä kappaleessa käydään läpi kuinka muutamalla olennaisella sovelluksella saadaan päätelaitteen asetukset talteen ja muutettua asetuksia käyttäjälle sopiviksi. 3.1 RegBackup Päätelaitteen asetukset saa pysyvästi talteen RegBackup-toiminnolla. Mene Start -> Programs -> Power Tools -valikkoon. Valitse RegBackup tuplanapauttamalla sen kuvaketta osoitinkynällä tai navigoimalla nuolinäppäimillä kuvakkeen kohdalle ja painamalla ENT-näppäintä (Kts. Kuva 12). Seuraavaksi näyttöön ilmestyy varoitusikkuna, joka kuitataan Yes -painikkeella. Tämän jälkeen laite suorittaa RegBackup-toiminnon ja lopuksi ruutuun tulee ilmoitus, että toiminto on suoritettu Registry export completed. Tämä ikkuna voidaan kuitata oikeassa yläkulmassa olevalla Ok-painikkeella. Jos asetuksia ei ole otettu talteen RegBackup-toiminnolla niin akun loppumisen tai kylmäkäynnistyksen jälkeen kaikki asetukset pitää laittaa uudestaan. 3.2 Virranhallinta Ilman eri asetusta päätelaite menee virransäästötilaan ajastetusti noin 2 minuutin käyttämättömän jakson jälkeen. Päätelaitteen saa pakotettua virransäästötilaan painamalla Virtanäppäintä (Kts. Kuva 12.). Virransäästötilassa näyttö, näppämistö ja radiot sammuvat. Radioiden sammumisesta seuraa verkkoyhteyden katkeaminen. Päätelaitteen saa palautettua aktiiviseksi Virta- tai SCAN-näppäintä. Virransäästötilan ja muita virtaan liittyviä asetuksia voi muokata Power Properties-sovelluksella (Kts. Kuva 14 alla). Sovellus löytyy polun Start -> Settings -> Control Panel alta. Valitse Power tuplanapauttamalla sen kuvaketta osoitinkynällä tai navigoimalla nuolinäppäimillä kuvakkeen kohdalle ja painamalla ENTnäppäintä (Kts. Kuva 12).

15 DOLPHIN 6100 Käyttöohje 15(23) Kuva 14: Power Properties -sovellus Sovelluksen pääikkunassa näkyy akun varaus ja muita tietoja. Power Off välilehdessä voi säätää virransäästötilaan siirtymisen aikaa tai ottaa sen kokonaan pois alasvetovalikosta (On battery power, turn off device if not used for). 3.3 Uudelleen käynnistäminen Päätelaitteen voi käynnistää uudelleen kahdella eri tavalla, Kylmä- tai Lämminkäynnistyksellä. Lämminkäynnistys käynnistää päätelaitteen uudelleen niin, että RAM-muisti ei tyhjene. Lämminkäynnistystä käytetään 1) kun päätelaite lakkaa vastaamasta, 2) ohjelman asennuksen jälkeen, tai 3) tiettyjen järjestelmäasetusten muutosten jälkeen. Kylmäkäynnistys tyhjentää myös RAM-muistina ja jos RegBackup on jätetty tekemättä palautuvat asetukset tehdasasetuksiin Lämminkäynnistys Lämminkäynnistyksestä käytetään myös nimityksiä Lämminbuutti, Warm Boot tai Warm reset. Lämminkäynnistys tapahtuu seuraavasti: 1. Paina Softan resetointi -painiketta (Kts. Kuva 12.). Näyttö pimenee ja LEDvalot vilkkuvat sinisenä n. 3 sekuntia. 2. Kun uudelleen käynnistys on valmis, palaa päätelaite Työpöytä-näkymään (Kuva 10) Kylmäkäynnistys Kylmäkäynnistyksestä käytetään myös nimityksiä Kylmäbuutti, Cold Boot tai Cold Reset. Kylmäkäynnistys tapahtuu seuraavasti: 1. Pain Softan resetointi -painiketta (Kuva 12) ja pidä sitä pohjaan painettuna. Paina ja samalla Virtanäppäintä ja vapauta se. Näyttö muuttuu valkoiseksi ja LED-valot vilkkuvat punaisena n. 3 sekuntia.

16 DOLPHIN 6100 Käyttöohje 16(23) 2. Päätelaite käynnistyy ja asentaa kaikki ohjelmat uudelleen. Kun uudelleen käynnistys on valmis, palaa päätelaite Työpöytä-näkymään (Kuva 10). Jos RegBackup on jätetty tekemättä käynnistyvät ohjelmat tehdasasetuksilla.

17 DOLPHIN 6100 Käyttöohje 17(23) 4 LISÄTARVIKKEET Päätelaitteelle on saatavilla mm. käyttöä helpottavia lisätarvikkeita. Seuraavaksi on esitelty näistä muutamia. 4.1 HomeBase/eBase-telakka Päätelaitteen mukana tuleva virtalähde toimii myös HomeBasen/eBasen virtalähteenä. HUOM! Älä lataa kosteita tai märkiä päätelaitteita tai akkuja. Ladattavien tuotteiden on oltava kuivia ennen telakkaan asettamista. Paikka akulle Paikka päätelaitteelle Latauksen Status-LED Kuva 15: HomeBase/eBase-telakka Telakalla voidaan ladata akkuja tai liittää päätelaite tietokoneeseen ActiveSyncin kautta. Jos HomeBase/eBaswe-telakka on käytössä, kannattaa päätelaite säilyttää telakassa. Telakka voidaan liittää tietokoneeseen USB- tai sarja-portin kautta. EBasen saa liitettyä verkkoon Ethernet-portin kautta. Seuraavassa kuvassa on nämä portit on esitelty.

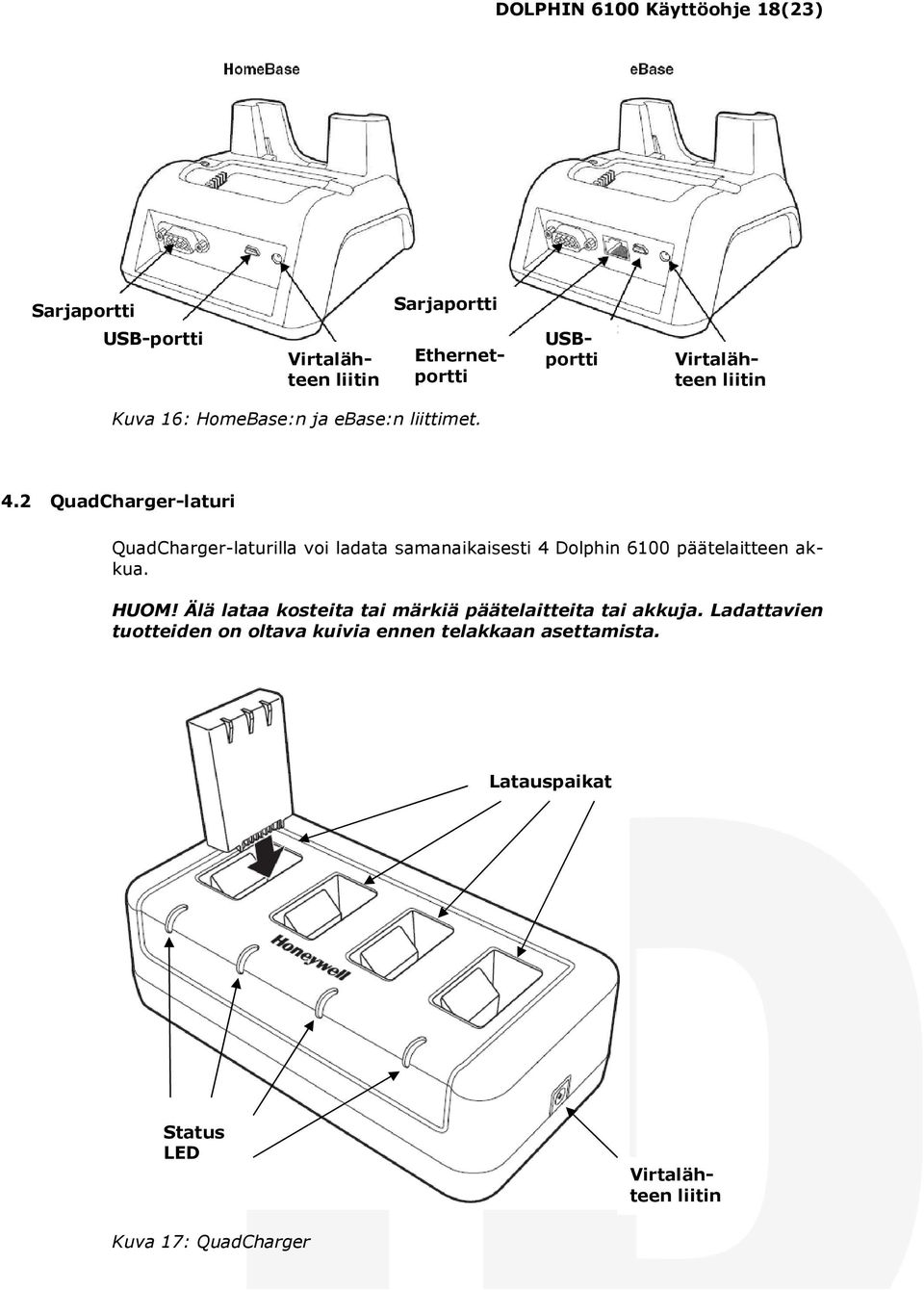

18 DOLPHIN 6100 Käyttöohje 18(23) Sarjaportti Sarjaportti USB-portti Virtalähteen liitin Ethernetportti USBportti Virtalähteen liitin Kuva 16: HomeBase:n ja ebase:n liittimet. 4.2 QuadCharger-laturi QuadCharger-laturilla voi ladata samanaikaisesti 4 Dolphin 6100 päätelaitteen akkua. HUOM! Älä lataa kosteita tai märkiä päätelaitteita tai akkuja. Ladattavien tuotteiden on oltava kuivia ennen telakkaan asettamista. Latauspaikat Status LED Virtalähteen liitin Kuva 17: QuadCharger

19 DOLPHIN 6100 Käyttöohje 19(23) Aseta ladattava akku tai akut latauspaikkaan. Akku alkaa latautua välittömästi, kun se on asennettu paikalleen. Status LED palaa punaisena merkkinä siitä, että akku on paikoillaan ja se latautuu. Kun Status LED palaa vihreänä on se merkki siitä, että akku on täyteen ladattu. 4.3 Kosketusnäytön suojakalvo Päätelaitteen valmistaja määrittelee päätelaitteen oikean käytön siten, että käytetään näytön suojakalvoa ja oikeaa kosketuskynää. Suojakalvo ylläpitää olemassa olevaa kosketusnäytön eheyttä (esim. estää naarmuuntumisen). Tämän vuoksi suojakalvon käyttö on suositeltavaa kaikissa sovelluksissa, jotka vaativat kovaa tai keskikovaa kosketusnäytön käyttöä, kuten esimerkiksi vastaanottokuittauksissa allekirjoituksen tallentaminen kosketusnäytöltä. Päätelaitteen valmistaja suosittelee kosketussuojakalvojen käyttöä kaikissa Dolphin-tuotteissa. Suosittelemme suojakalvon vaihto-ohjelman käyttöönottoa, jolla varmistetaan että suojakalvo vaihdetaan säännöllisin väliajoin kun merkkejä vauriosta/kulumisesta on havaittavissa. Yleisesti suosittelemme suojakalvon vaihtoa 30 päivän välein, kuitenkin vaihtojakso voi vaihdella sen mukaan, mikä on näytön keskimääräinen käyttötaso sovelluksessanne. Kosketusnäytön suojakalvoja myy Finn-ID Oy, olkaa hyvä ja ottakaa yhteyttä myyjiimme saadaksenne lisätietoja tuotteesta. Huomioittehan myös, että valmistaja katsoo päätelaitteen oikean käytön sisältävän oikean kosketusnäyttökynän käyttämisen, jonka kosketuskärjen koko ei ole pienempi kuin 0,8mm. Valmistaja suosittelee aina käyttämään kynää, joka tulee päätelaitteen mukana tai jonka saa ostaa varaosana, mahdollisesti hävinneen tilalle. Päätelaitteen valmistajan takuuehdot kattavat kosketusnäytön kulumisen ensimmäiset 12 kuukautta sillä ehdolla, että ehjää suojakalvoa ja oikeanlaista kosketusnäyttökynää on käytetty Suojakalvon poistaminen 1. Aseta päätelaite virransäästötilaan painamalla virtanäppäintä. 2. Käytä vahvaa ohutta muovikorttia (esim. luottokortti) poistaaksesi suojakalvon.

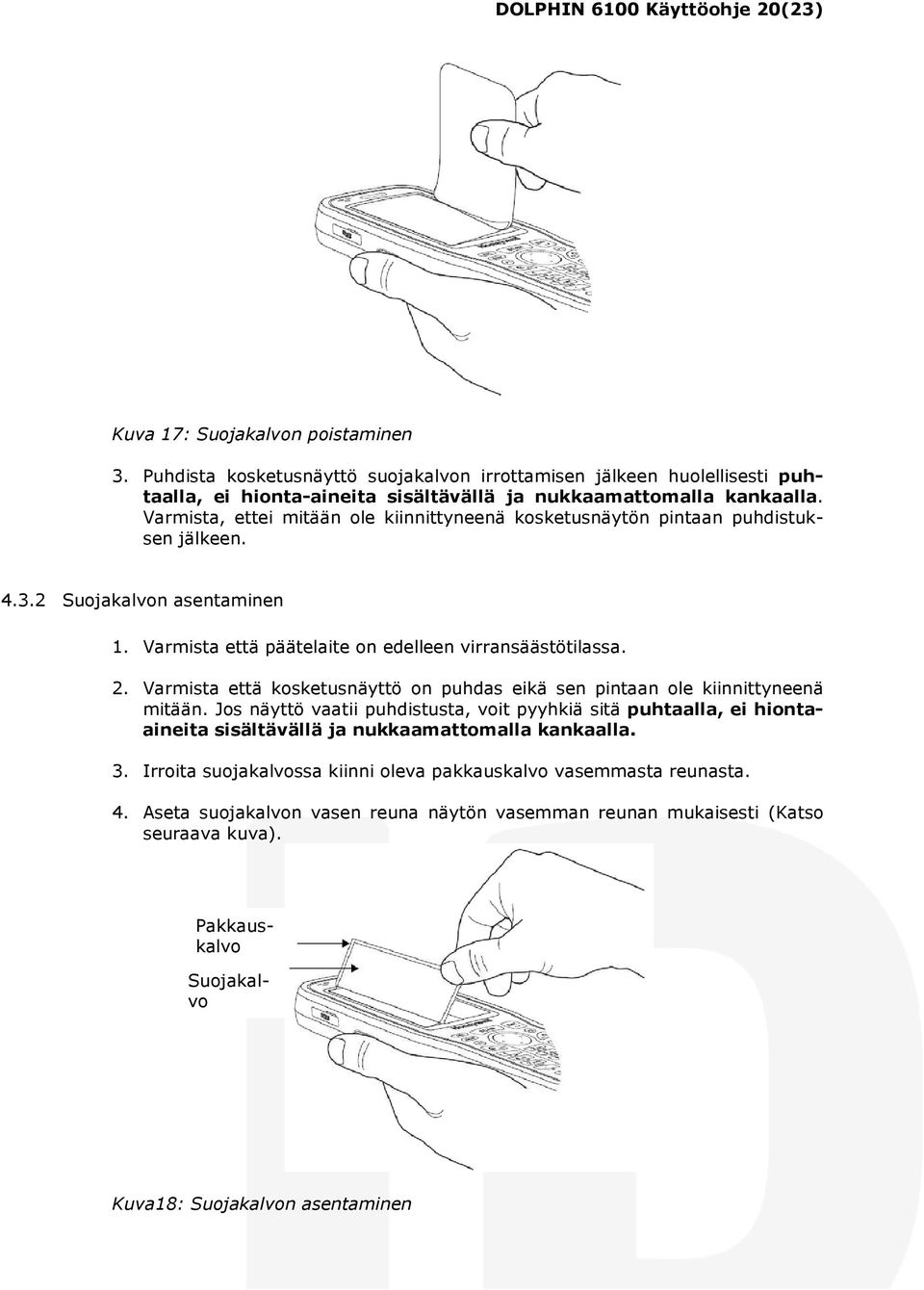

20 DOLPHIN 6100 Käyttöohje 20(23) Kuva 17: Suojakalvon poistaminen 3. Puhdista kosketusnäyttö suojakalvon irrottamisen jälkeen huolellisesti puhtaalla, ei hionta-aineita sisältävällä ja nukkaamattomalla kankaalla. Varmista, ettei mitään ole kiinnittyneenä kosketusnäytön pintaan puhdistuksen jälkeen Suojakalvon asentaminen 1. Varmista että päätelaite on edelleen virransäästötilassa. 2. Varmista että kosketusnäyttö on puhdas eikä sen pintaan ole kiinnittyneenä mitään. Jos näyttö vaatii puhdistusta, voit pyyhkiä sitä puhtaalla, ei hiontaaineita sisältävällä ja nukkaamattomalla kankaalla. 3. Irroita suojakalvossa kiinni oleva pakkauskalvo vasemmasta reunasta. 4. Aseta suojakalvon vasen reuna näytön vasemman reunan mukaisesti (Katso seuraava kuva). Pakkauskalvo Suojakalvo Kuva18: Suojakalvon asentaminen

21 DOLPHIN 6100 Käyttöohje 21(23) 5. Käytä suojakalvon poistamisen yhteydessä mainittua muovikorttia tasoittaaksesi suojakalvoa samalla, kun hitaasti vedät pakkauskalvoa pois suojakalvon alta. Kuva 19: Pakkauskalvon poistaminen ja suojakalvon suoristaminen 6. Vedä pakkauskalvo hitaasti kokonaan pois ja käytä muovikorttia mahdollisten ilmakuplien poistamiseen ja suojakalvon tasoittamiseen. 7. Kun suojakalvo on paikoillaan, aktivoipäätelaite painamalla Virtanäppäintä. Varmista että kosketusnäyttö tunnistaa kosketuskynän painallukset. Jos näyttö ei tunnista painalluksia, asenna kalvo uudelleen. 8. Jos päätelaite tunnisti painallukset ja näyttö toimi niin kuin piti, aseta laite uudelleen virransäästötilaan painamalla Virtanäppäintä. 9. Puhdista suojakalvo huolellisesti puhtaalla, ei hionta-aineita sisältävällä ja nukkaamattomalla kankaalla. Varmista, ettei mitään ole kiinnittyneenä kosketusnäytön pintaan puhdistuksen jälkeen. 10. Aktivoi päätelaite uudelleen painamalla Virtanäppäintä. 11. Kosketusnäytön parhaimman toiminnan takaamiseksi kannattaa näyttö uudelleen kalibroida. Mene Start -> Settings -> Control Panel, valitse Stylus tuplanapauttamalla kuvaketta tai navigoimalla kuvakkeen kohdalle nuolinäppäimillä ja painamalla ENT (Kts. Kuva 12). Mene Calibrationvälilehdelle ja valitse Recalibrate.

22 DOLPHIN 6100 Käyttöohje 22(23) Kuva 20: Näytön kalibrointityökalu 12. Toimi näytössä olevien ohjeiden mukaan eli paina kosketuskynällä näytössä näkyvän ristikon keskelle. Ristikko vaihtaa paikkaa jokaisen painalluksen jälkeen ja kun kalibrointi on valmis palaa näyttö Kuvassa 20 olevaan tilaan. Kuva 21: Näytöllä oleva ristikko, jonka keskeltä pitää painaa osoitinkynällä

23 DOLPHIN 6100 Käyttöohje 23(23) 5 TUKI JA YHTEYSTIEDOT Jos päätelaitteen tai sen lisälaitteiden toiminnassa havaitaan ongelmia eikä niitä saada toimimaan yllä olevien ohjeiden avulla, ottakaa yhteyttä Finn-ID:n huoltoon. Yhteystiedot löytyvät alta. Jos lähetätte päätelaitteen huoltoon, täyttäkää huoltolomake, joka löytyy alla olevasta linkistä ja liittäkää se huoltoon tulevan laitteen mukaan. Voitte myös lähettää tukipyynnön huoltoon alla olevan linkin kautta Yhteystiedot Tekninen Tuki Puh: tekninen.tuki@finn-id.fi Taivaltie VANTAA Vaihde:
