1 DOLPHIN 7600 OHJE WINDOWS MOBILE 6

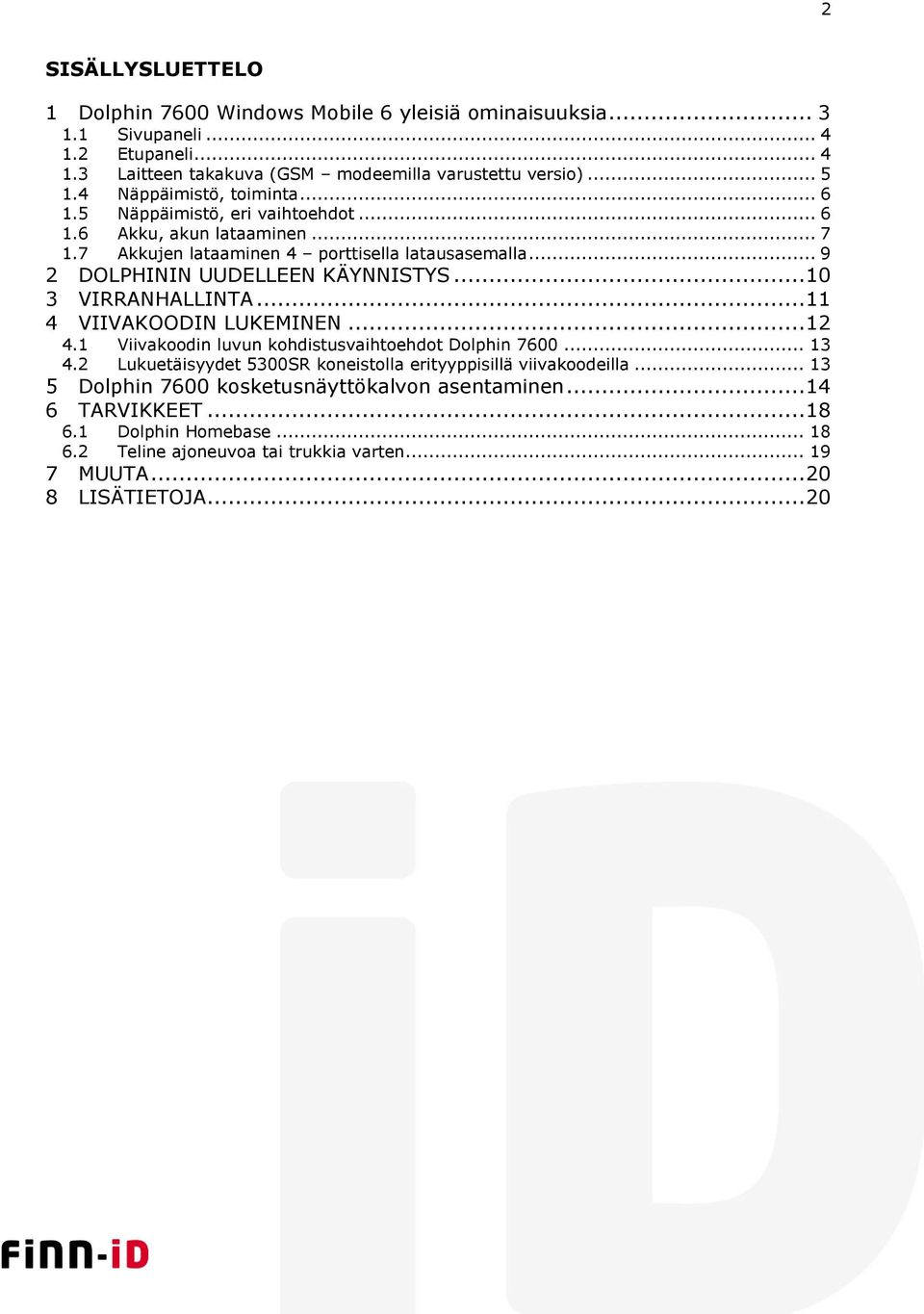

2 2 SISÄLLYSLUETTELO 1 Dolphin 7600 Windows Mobile 6 yleisiä ominaisuuksia Sivupaneli Etupaneli Laitteen takakuva (GSM modeemilla varustettu versio) Näppäimistö, toiminta Näppäimistö, eri vaihtoehdot Akku, akun lataaminen Akkujen lataaminen 4 porttisella latausasemalla DOLPHININ UUDELLEEN KÄYNNISTYS VIRRANHALLINTA VIIVAKOODIN LUKEMINEN Viivakoodin luvun kohdistusvaihtoehdot Dolphin Lukuetäisyydet 5300SR koneistolla erityyppisillä viivakoodeilla Dolphin 7600 kosketusnäyttökalvon asentaminen TARVIKKEET Dolphin Homebase Teline ajoneuvoa tai trukkia varten MUUTA LISÄTIETOJA... 20

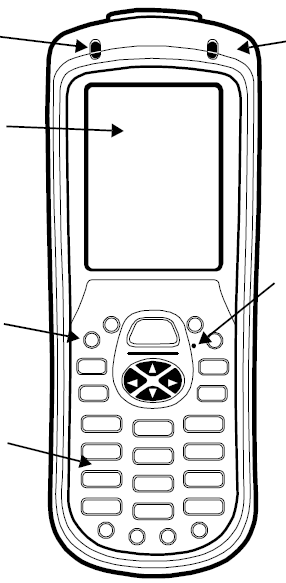

3 3 1 DOLPHIN 7600 WINDOWS MOBILE 6 YLEISIÄ OMINAISUUKSIA Käyttöjärjestelmä: Prosessori: Muisti: Näppäimistöt: Näyttö: Akku: Lukukoneisto: Radiovaihtoehdot: Virtalähde: Windows Mobile 6 Professional / Classic Samsung MHz 128MB RAM X 128 MB 29-key numeerinen tai 38-key kirjaimet 2.8 1/4 VGA TFT väri Li-ion 3.7V / 3240 mah / 12.0 Wh 5300SR kameraluku Bluetooth / b/g radio / GSM Laturi sisältyy hintaan Viivakoodi luettu -valo Viivakoodia luetaan -valo ¼ VGA kosketusnäyttö Mikrofoni Pikanäppäimet P1-4 Näppäimistö

4 4 1.1 Sivupaneli Sivunäppäin Virtaliitin Mikrofoni/ kuulokeliiti n 2,5mm Infrapuna portti Liitinsuoja Virtaliittimen kautta voit ladata laitetta toimituksessa mukana olevalla laturilla. Mikrofoni/kuulokeliitin 2,5mm. Tähän voi liittää puhelimista tutun hands-free johdon. Infrapunaportti IrDA, maksimi tiedonsiirtonopeus 115Kbps. Sivunäppäimen voi ohjelmoida käynnistämään jonkun sovelluksen tai sitä voidaan käyttää vaihtoehtoisena näppäimenä, jolla viivakoodin luku käynnistetään. 1.2 Etupaneli SDmuistikortin suojaluukku Viivakoodin lukukoneisto

5 5 1.3 Laitteen takakuva (GSM modeemilla varustettu versio) Lukukoneisto Kosketusnäyttökynän paikka Kiinnitysvaruste Kaiutin Sormiura SIM kortin luukku I/O liitin

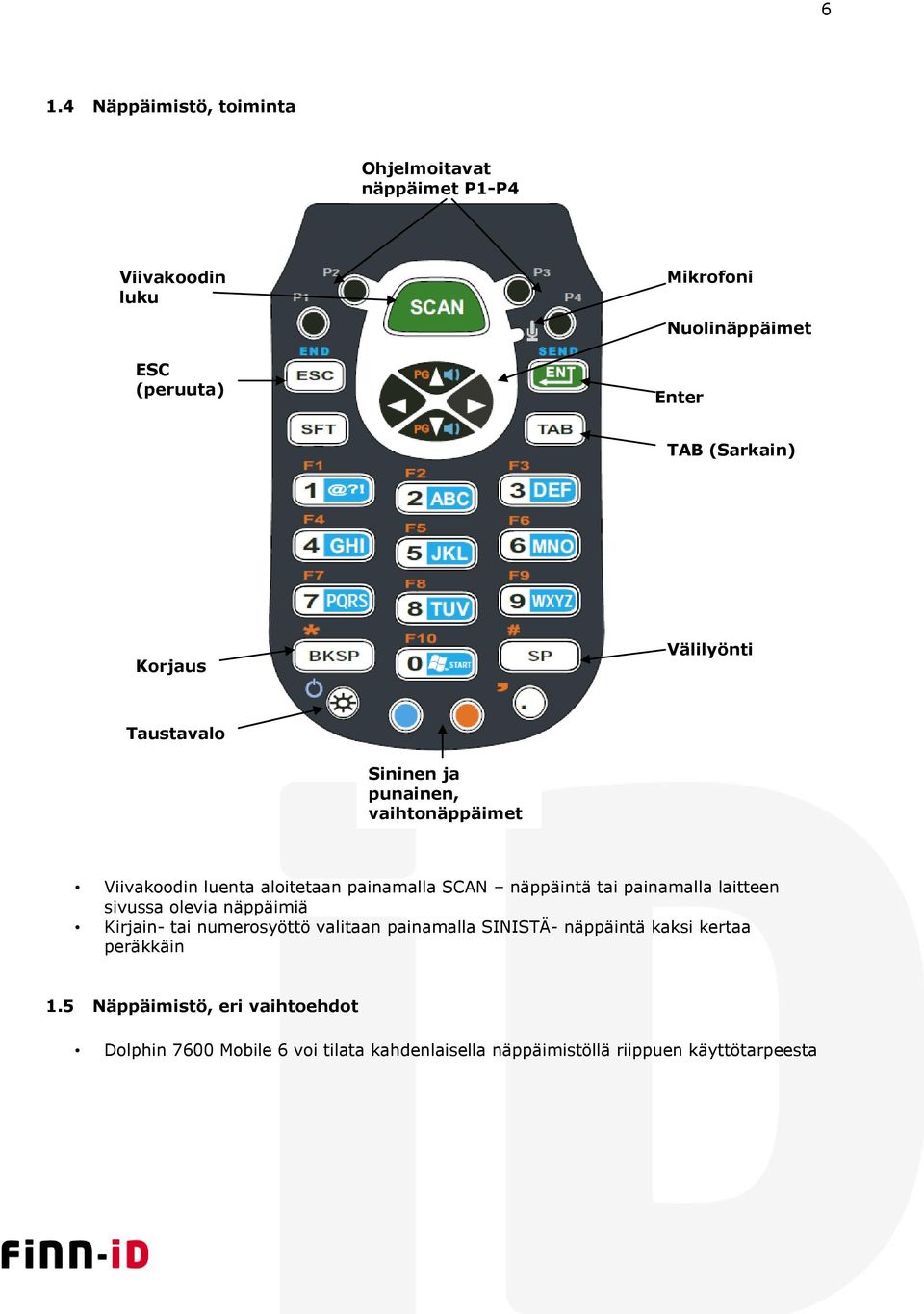

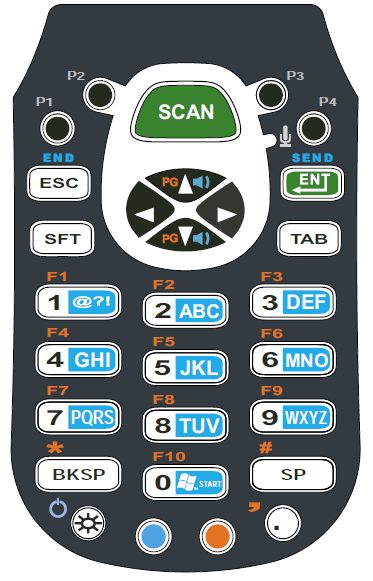

6 6 1.4 Näppäimistö, toiminta Ohjelmoitavat näppäimet P1-P4 Viivakoodin luku Mikrofoni Nuolinäppäimet ESC (peruuta) Enter TAB (Sarkain) Korjaus Välilyönti Taustavalo Sininen ja punainen, vaihtonäppäimet Viivakoodin luenta aloitetaan painamalla SCAN näppäintä tai painamalla laitteen sivussa olevia näppäimiä Kirjain- tai numerosyöttö valitaan painamalla SINISTÄ- näppäintä kaksi kertaa peräkkäin 1.5 Näppäimistö, eri vaihtoehdot Dolphin 7600 Mobile 6 voi tilata kahdenlaisella näppäimistöllä riippuen käyttötarpeesta

7 7 1.6 Akku, akun lataaminen Aseta akku laitteeseen. Vaihtoehtoisesti voit ladata akkua, joko suoraan mukana tulevalla laturilla kuten alla olevassa kuvassa näkyy tai käyttäen lataustelinettä (Homebase).

8 8 Homebase Lataus: TÄRKEÄÄ! Käyttöönotettaessa ladattava yhtäjaksoisesti vähintään 10 h. Sen jälkeen ei ole väliä lataako lyhyesti vai pitempään. Kun laitetta ei käytetä, on suositeltavaa pitää laitetta latauksessa. Käyttöikä: Riippuu käytöstä ja olosuhteista, mutta tyypillisesti noin 1000 päivää tai kolme vuotta, jonka jälkeen alkaa akun toiminta-aika alkaa selkeästi lyhentyä.

9 9 1.7 Akkujen lataaminen 4 porttisella latausasemalla Virta -valo Latauspaikat neljälle akulle Merkkivalot Kun laitteita on enemmän, on tehokkaampaa ladata vara-akkuja neliporttisella laturilla, joka lataa akun täyteen neljässä tunnissa. Merkkivalot: Vihreä Oranssi Punainen Akku on täyteen ladattu Akku latautuu Akussa on havaittu vikaa tai lataus ei toimi

10 10 2 DOLPHININ UUDELLEEN KÄYNNISTYS Mikäli laite täytyy käynnistää uudelleen jonkun vikatilanteen tai verkkokortin asetusten muuttamisen takia, tapahtuu se seuraavasti: LÄMMINKÄYNNISTYS Paina PUNAINEN+ESC näppäimiä yli 5 sekuntia ja vapauta näppäimet. Lämminkäynnistys vastaa normaalin tietokoneen uudelleen käynnistystä. KYLMÄKÄYNNISTYS Paina PUNAINEN+TAB näppäimiä yli 5 sekuntia ja vapauta näppäimet. Kylmäkäynnistys on astetta suurempi toimenpide, eikä sitä suositella tehtäväksi kuin siinä tapauksessa, ettei mikään muu enää auta. Käyttöjärjestelmä ladataan uudelleen, samoin kuin kaikki Autoinstall kansiossa olevat ohjelmat. On mahdollista että laitteen asetukset eivät säily tämän käynnistyksen aikana, ellei sen varmistamiseksi ole tehty etukäteen toimenpiteitä.

11 11 3 VIRRANHALLINTA Illman eri asetusta laite menee virransäästötilaan ajastetusti noin 2 minuutin käyttämättömän jakson jälkeen. Voit myös pakottaa laitteen virransäästötilaan painamalla Power näppäintä. Oletusasetuksissaan nämä toiminnot sammuttavat näytön, näppäimistön virran ja verkkokortin. Verkkokortin sammumisesta seuraa verkkoyhteyden katkeaminen. Laite palaa normaalitilaan painamalla joko Power näppäintä tai Scan näppäintä. Verkkoyhteyden uudelleen luomisen kestää yhteystyypistä riippuen noin sekuntia.

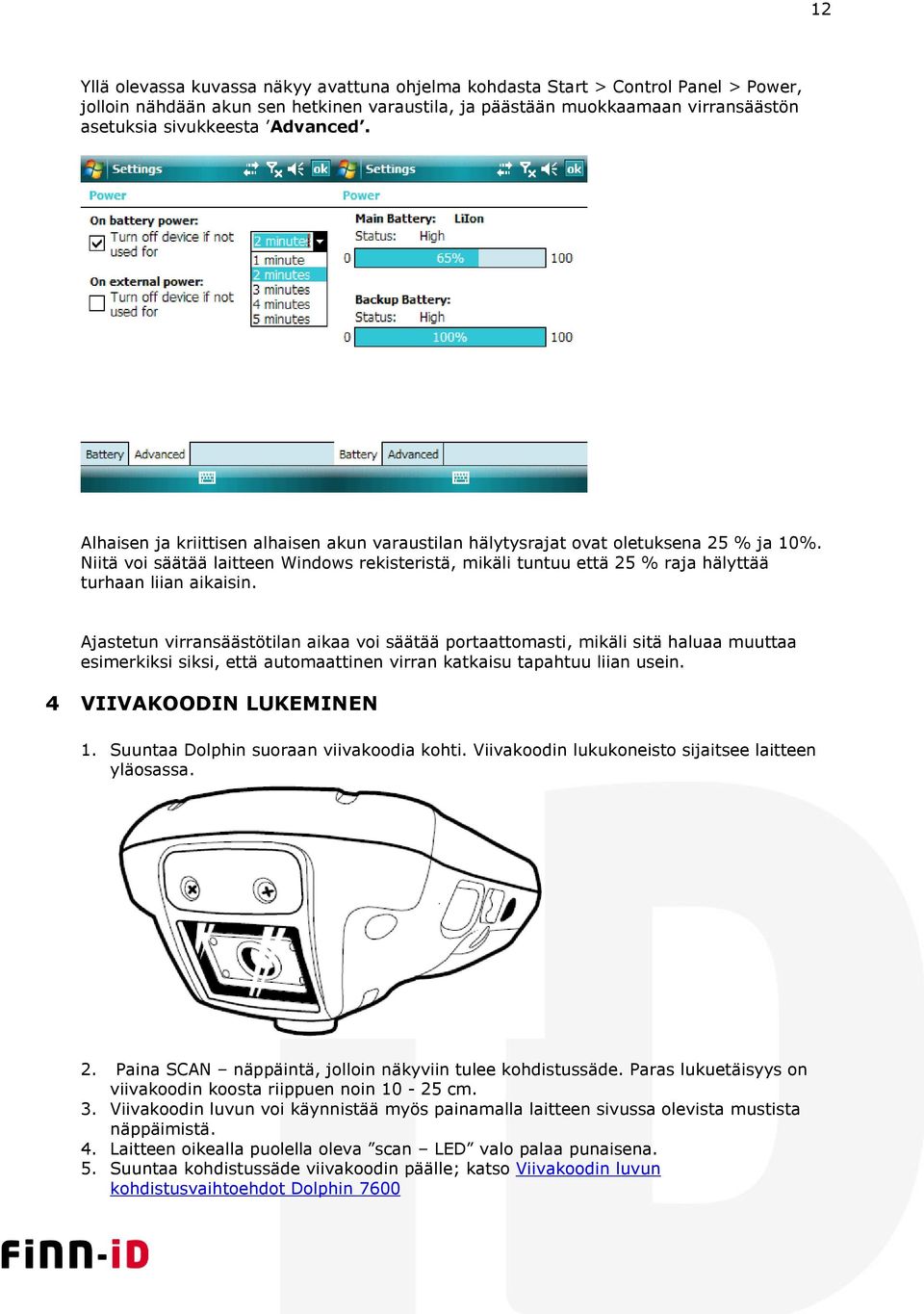

12 12 Yllä olevassa kuvassa näkyy avattuna ohjelma kohdasta Start > Control Panel > Power, jolloin nähdään akun sen hetkinen varaustila, ja päästään muokkaamaan virransäästön asetuksia sivukkeesta Advanced. Alhaisen ja kriittisen alhaisen akun varaustilan hälytysrajat ovat oletuksena 25 % ja 10%. Niitä voi säätää laitteen Windows rekisteristä, mikäli tuntuu että 25 % raja hälyttää turhaan liian aikaisin. Ajastetun virransäästötilan aikaa voi säätää portaattomasti, mikäli sitä haluaa muuttaa esimerkiksi siksi, että automaattinen virran katkaisu tapahtuu liian usein. 4 VIIVAKOODIN LUKEMINEN 1. Suuntaa Dolphin suoraan viivakoodia kohti. Viivakoodin lukukoneisto sijaitsee laitteen yläosassa. 2. Paina SCAN näppäintä, jolloin näkyviin tulee kohdistussäde. Paras lukuetäisyys on viivakoodin koosta riippuen noin cm. 3. Viivakoodin luvun voi käynnistää myös painamalla laitteen sivussa olevista mustista näppäimistä. 4. Laitteen oikealla puolella oleva scan LED valo palaa punaisena. 5. Suuntaa kohdistussäde viivakoodin päälle; katso Viivakoodin luvun kohdistusvaihtoehdot Dolphin 7600

13 13 6. Kun luku on tapahtunut onnistuneesti vasemmalla puolella oleva Decode LED valo syttyy ja kuulet merkkiäänen. 4.1 Viivakoodin luvun kohdistusvaihtoehdot Dolphin 7600 Pienet viivakoodit tulisi lukea lähempää ja suuremmat kauempaa. Kun lukija on normaalitilassaan, sillä voi lukea viivakoodeja kaikilla alla kuvailluilla tavoilla. Laite on varustettu 5300 SR lukukoneistolla ja kohdistussäteenä laserverkko. 4.2 Lukuetäisyydet 5300SR koneistolla erityyppisillä viivakoodeilla Viivakoodi Viivakoodin koko Lukuetäisyys Lineaarikoodi 8 mil (0,2mm) 8,6 19 cm PDF mil (0,25mm) 7,5 22,6 cm EAN13 13 mil (0,33mm) 5,1 cm 33,3 cm Datamatrix 15 mil (0,38mm) 5,6 cm 25,6 cm Maxicode 35 mil (0,89mm) 4,8 cm 32,7 cm Viivakoodin elementtileveyden kasvaessa yleensä myös lukuetäisyys kasvaa.

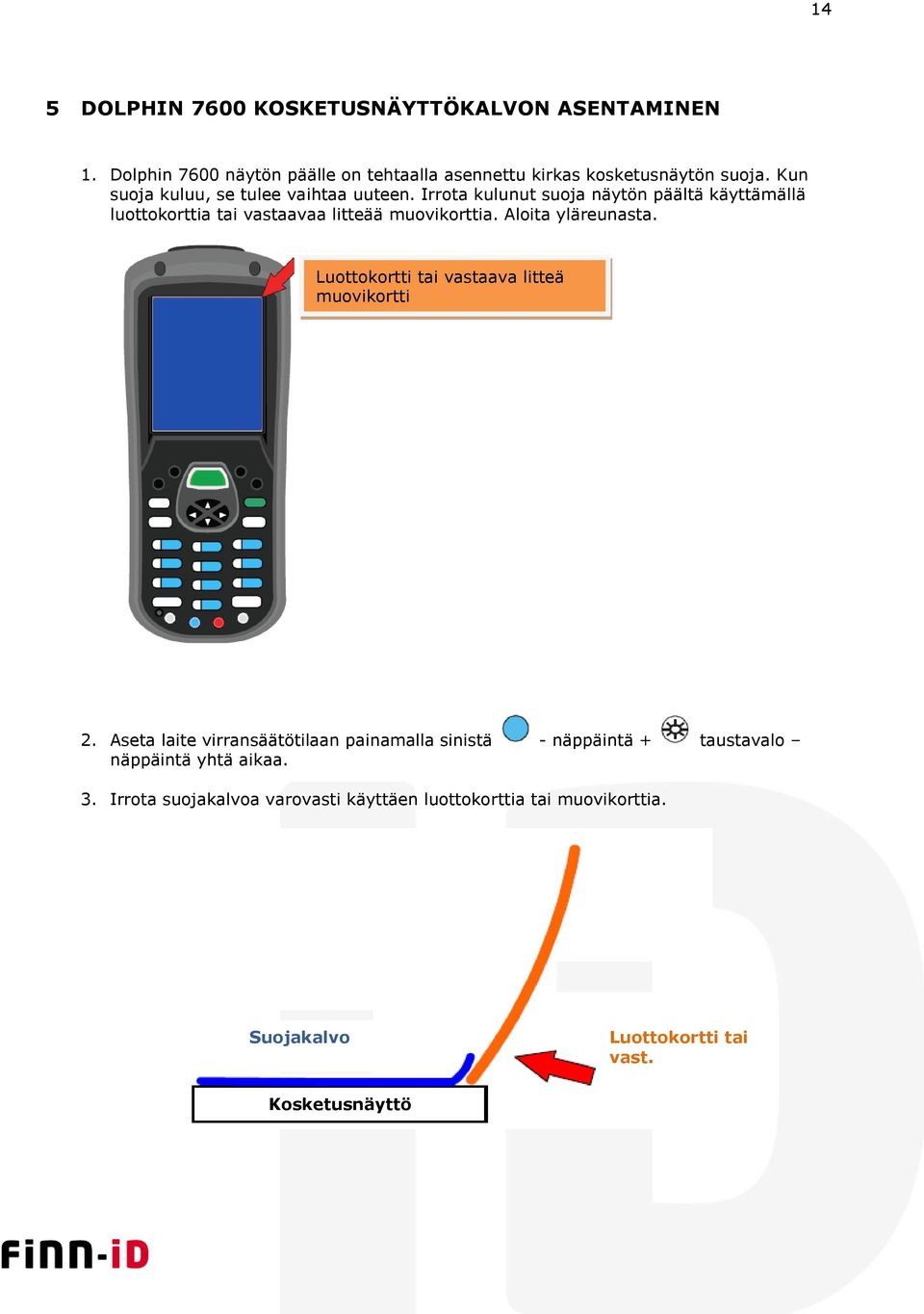

14 14 5 DOLPHIN 7600 KOSKETUSNÄYTTÖKALVON ASENTAMINEN 1. Dolphin 7600 näytön päälle on tehtaalla asennettu kirkas kosketusnäytön suoja. Kun suoja kuluu, se tulee vaihtaa uuteen. Irrota kulunut suoja näytön päältä käyttämällä luottokorttia tai vastaavaa litteää muovikorttia. Aloita yläreunasta. Luottokortti tai vastaava litteä muovikortti 2. Aseta laite virransäätötilaan painamalla sinistä - näppäintä + taustavalo näppäintä yhtä aikaa. 3. Irrota suojakalvoa varovasti käyttäen luottokorttia tai muovikorttia. Suojakalvo Luottokortti tai vast. Kosketusnäyttö

15 4. Puhdista kosketusnäyttö suojakalvon irrottamisen jälkeen huolellisesti puhtaalla, ei hionta-aineita sisältävällä ja nukkaamattomalla kankaalla. Varmista, ettei mitään ole kiinnittyneenä kosketusnäytön pintaan puhdistuksen jälkeen. 15

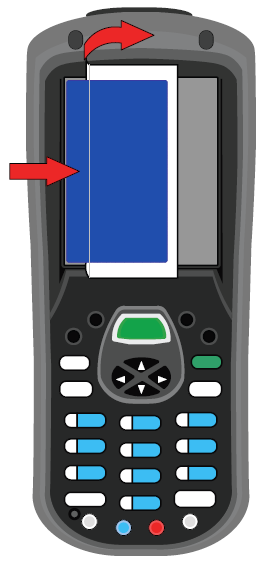

16 16 5. Irrota uusi kosketusnäytön suojakalvo taustapaperista muutaman sentin matkalta avaamalla yhtä reunaa varovaisesti irti taustapaperista. Suojakalvo Muovikortti 6. Asenna kosketusnäytön suojakalvo käyttäen avuksi muovikorttia. Asettele ensin avaamasi reuna tarkasti näytön vasempaan reunaan kuvan mukaisesti.

17 17 7. Siloita kosketusnäytön suoja paikalleen käyttämällä muovikorttia ja samalla vetäen kalvon alta suojapaperia pois liimapinnalta. 8. Tasoita mahdolliset kalvon alle jääneet ilmataskut ja puhdista näytön pinta nukkaamattomalla kankaalla. 9. Koesta kosketusnäytön toiminta. Laitteen valmistaja määrittelee päätteen oikean käytön siten, että käytetään näytön suojakalvoa ja oikeaa kosketuskynää. Suojakalvo ylläpitää olemassa olevaa kosketusnäytön eheyttä (esim. estää naarmuuntumisen). Tämän vuoksi suojakalvon käyttö on suositeltavaa kaikissa sovelluksissa, jotka vaativat kovaa tai keskikovaa kosketusnäytön käyttöä, kuten esimerkiksi vastaanotto-kuittauksissa allekirjoituksen tallentaminen kosketusnäytöltä. Laitteen valmistaja suosittelee kosketussuojakalvojen käyttöä kaikissa Dolphintuotteissa. Suosittelemme suojakalvon vaihto-ohjelman käyttöönottoa, jolla varmistetaan että suojakalvo vaihdetaan säännöllisin väliajoin kun merkkejä vauriosta/kulumisesta on havaittavissa. Yleisesti suosittelemme suojakalvon vaihtoa 30 päivän välein, kuitenkin vaihtojakso voi vaihdella sen mukaan, mikä on näytön keskimääräinen käyttötaso sovelluksessanne. Kosketusnäytön suojakalvoja myy Finn-ID Oy, olkaa hyvä ja ottakaa yhteyttä myyjiimme saadaksenne lisätietoja tuotteesta. Huomioittehan myös, että valmistaja katsoo laitteen oikean käytön sisältävän oikean kosketusnäyttökynän käyttämisen, jonka kosketuskärjen koko ei ole pienempi kuin 0,8mm. Valmistaja suosittelee aina käyttämään kynää, joka tulee laitteen mukana tai jonka saa ostaa varaosana, mahdollisesti hävinneen tilalle. Laitteen valmistajan takuuehdot kattavat kosketusnäytön kulumisen ensimmäiset 12 kuukautta sillä ehdolla, että ehjää suojakalvoa ja oikeanlaista kosketusnäyttökynää on käytetty.

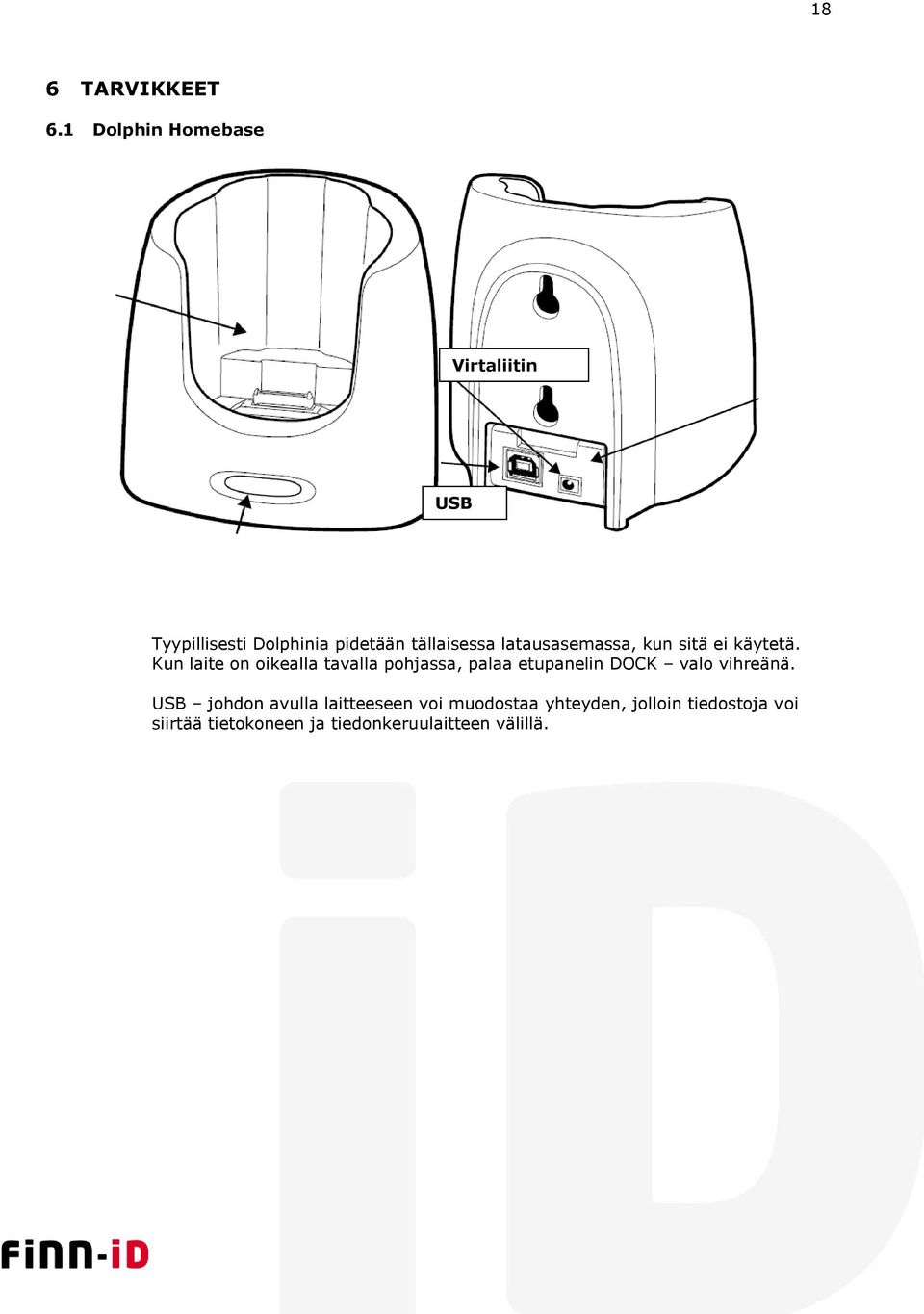

18 18 6 TARVIKKEET 6.1 Dolphin Homebase Virtaliitin USB Tyypillisesti Dolphinia pidetään tällaisessa latausasemassa, kun sitä ei käytetä. Kun laite on oikealla tavalla pohjassa, palaa etupanelin DOCK valo vihreänä. USB johdon avulla laitteeseen voi muodostaa yhteyden, jolloin tiedostoja voi siirtää tietokoneen ja tiedonkeruulaitteen välillä.

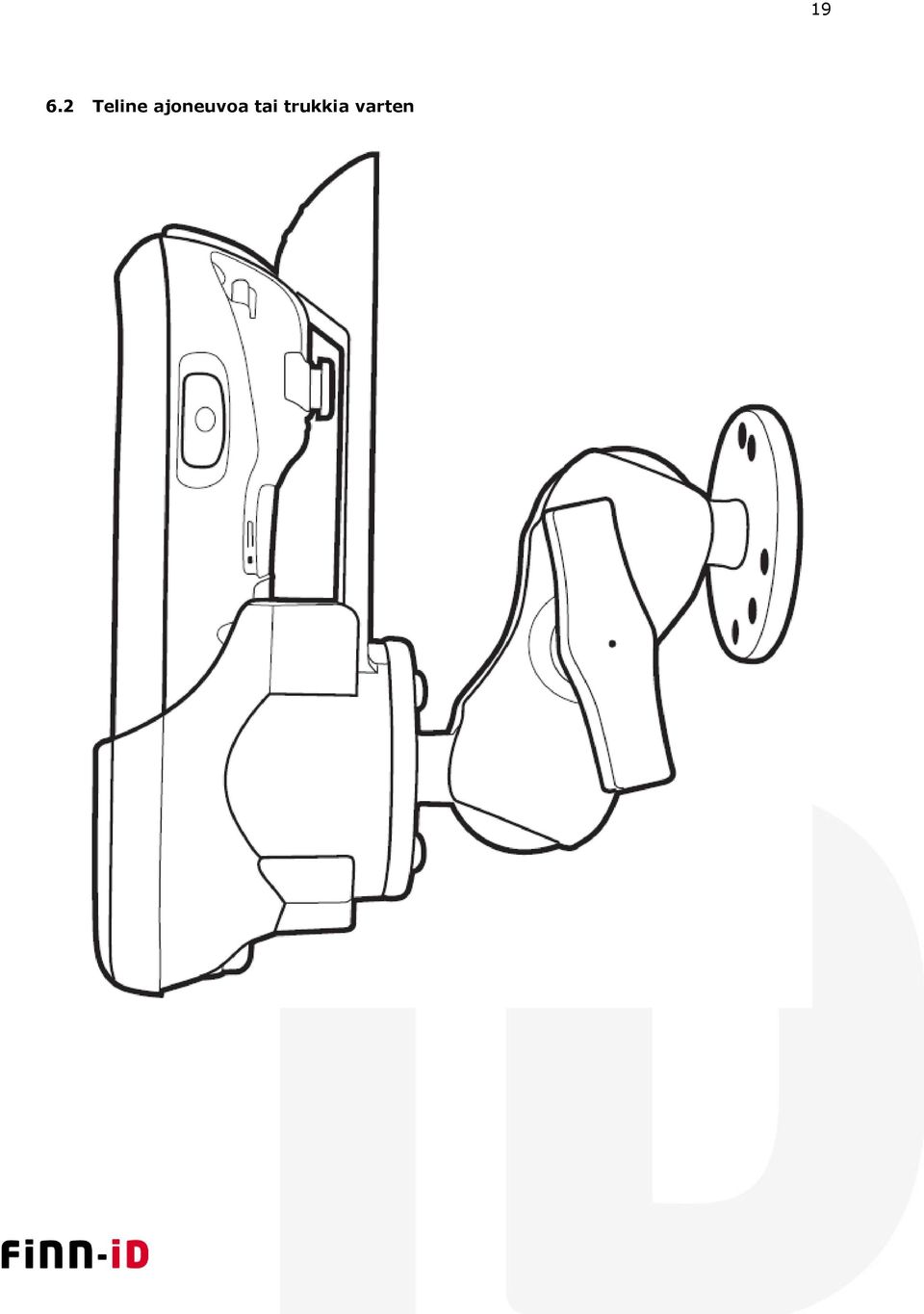

19 6.2 Teline ajoneuvoa tai trukkia varten 19

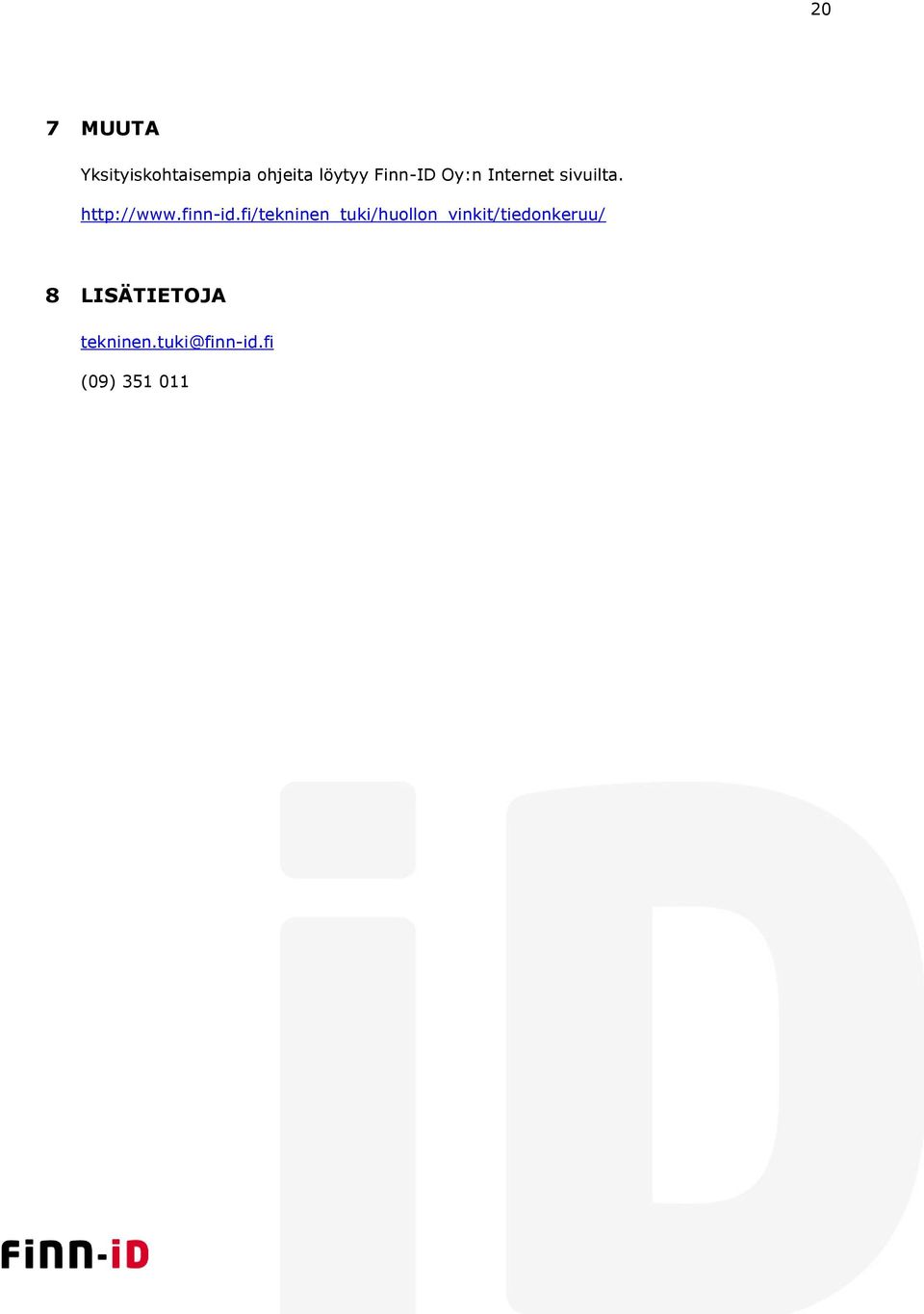

20 20 7 MUUTA Yksityiskohtaisempia ohjeita löytyy Finn-ID Oy:n Internet sivuilta. 8 LISÄTIETOJA tekninen.tuki@finn-id.fi (09)
