PEX-PUTKET. PEX-putkituotteet ja niiden ominaisuudet

Koko: px
Aloita esitys sivulta:

Download "PEX-PUTKET. PEX-putkituotteet ja niiden ominaisuudet"

Transkriptio

1 PEX-PUTKET PEX-putkituotteet ja niiden ominaisuudet

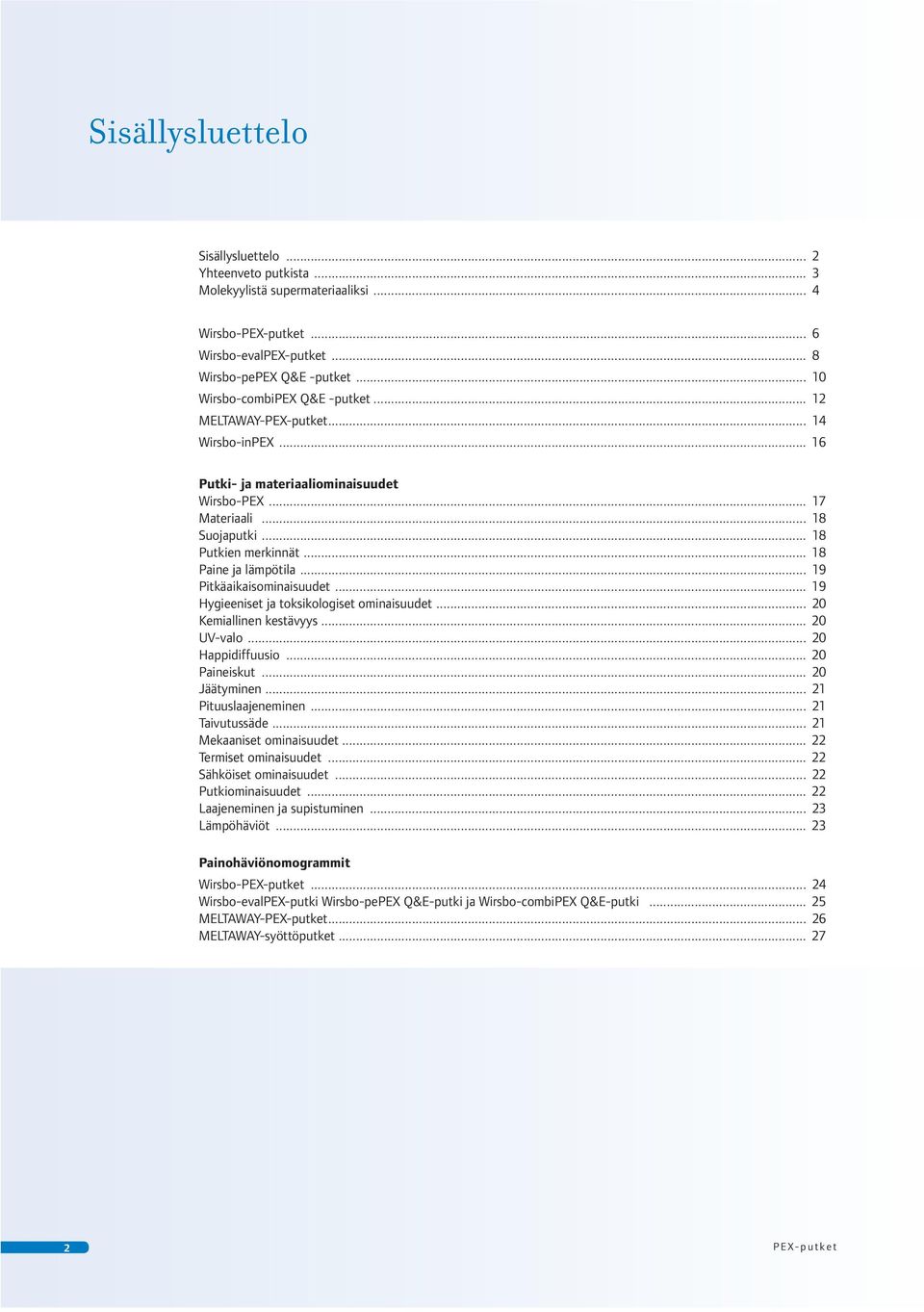

2 Sisällysluettelo Sisällysluettelo... 2 Yhteenveto putkista... 3 Molekyylistä supermateriaaliksi... 4 Wirsbo-PEX-putket... 6 Wirsbo-evalPEX-putket... 8 Wirsbo-pePEX Q&E -putket Wirsbo-combiPEX Q&E -putket MELTAWAY-PEX-putket Wirsbo-inPEX Putki- ja materiaaliominaisuudet Wirsbo-PEX Materiaali Suojaputki Putkien merkinnät Paine ja lämpötila Pitkäaikaisominaisuudet Hygieeniset ja toksikologiset ominaisuudet Kemiallinen kestävyys UV-valo Happidiffuusio Paineiskut Jäätyminen Pituuslaajeneminen Taivutussäde Mekaaniset ominaisuudet Termiset ominaisuudet Sähköiset ominaisuudet Putkiominaisuudet Laajeneminen ja supistuminen Lämpöhäviöt Painohäviönomograit Wirsbo-PEX-putket Wirsbo-evalPEX-putki Wirsbo-pePEX Q&E-putki ja Wirsbo-combiPEX Q&E-putki MELTAWAY-PEX-putket MELTAWAY-syöttöputket PEX-putket

3 Yhteenveto putkista Wirsbo-PEX-putket Käyttövesi Wirsbo-PEX-putki suojaputkessa Käyttövesiputkien asennukset rakenteiden sisälle. Wirsbo-PEX-putki suojaputkessa Plus Käyttövesiputkien asennukset rakenteiden sisälle. Katso sivut 6-7 Katso sivut 6-7 Katso sivut 6-7 Wirsbo-evalPEX-putket Wirsbo-evalPEX-putket suojaputkessa Wirsbo-evalPEX-putket suojaputkessa Plus Sisällys ja yhteenveto Läitys- ja jäähdytysjärjestelmät. Läitysputkien asennukset rakenteiden sisälle. Läitysputkien asennukset rakenteiden sisälle. Katso sivut 8-9 Katso sivut 8-9 Katso sivut 8-9 Wirsbo-pePEX Q&E-putket Lattialäitys. Katso sivut Wirsbo-combiPEX Q&E-putket Wirsbo-combiPEX Q&E-putket suojaputkessa Wirsbo-combiPEX Q&E-putket suojaputkessa Plus Käyttövesi- ja läitysjärjestelmät. Käyttövesi- ja patteriputkien asennukset rakenteiden sisälle, valkoinen suojaputki sinisin ja punaisin raidoin. Katso sivut Katso sivut Katso sivut Käyttövesi- ja patteriputkien asennukset rakenteiden sisälle, valkoinen suojaputki sinisin ja punaisin raidoin. Meltaway-PEX-putket (Wirsbo-PE-Xb) Lumensulatusputkistona. Katso sivut PEX-putket 3

4 Wirsbo-PEX Molekyylistä supermateriaaliksi Näin materiaali syntyy Verkko on irrallisia säikeitä vahvempi Lämpötilankestävyys Wirsbo-PEX valmistetaan muoviraaka-aineesta, HD-polyeteenistä, jonka molekyylipaino on korkea. Silloitusaineena käytetyn peroksidin, korkean paineen ja korkean lämpötilan avulla polyeteenin pitkien molekyyliketjujen välille muodostetaan kemiallisia sidoksia, eli niin kutsuttuja ristisidoksia. Niin syntyy kolmiulotteinen verkko. Ristisilloitus tekee Wirsbo-PEXistä ääriäisen vahvaa. PE tarkoittaa polyeteeniä ja X ristisilloitusta. Materiaalin kemiallinen nimike on PE-X. Wirsbo-PEX kestää lämpötiloja -100 C C. PEX ei ruostu Hyvä muisti, vaan ei älyä Maailmanennätys PEXillä Nykyaikaisilta materiaaleilta vaaditaan tarkempaa käyttöiän todentamista kuin perinteisiltä. Wirsbo-PEX on testattu monissa valtiollisissa laitoksissa useiissa teollisuusmaissa. Materiaalin kemikaalinkestävyys on erittäin hyvä, ja sitä käytetään. happamalle vedelle ja peittauskylpylaitoksissa. Wirsbo-PEXillä on hyvä muisti, mutta ei omaa älyä. Kyseessä on terminen muisti ja käytännössä se tarkoittaa, että väärin tehty taivutus tai loahdus on helppo oikaista kuumailmapistoolin avulla. Kun materiaali muuttuu läpinäkyväksi (133 C), se palautuu alkuperäiseen muotoonsa. Menetelmää voidaan käyttää myös tiivisteissä, jotka kutistetaan paikalleen läön avulla. 70-luvulla Wirsbo-PEXillä pinnoitetuilla suksilla laskettiin maailmanennätysaika lentävällä kilometrillä. Alhainen kitka tuo monia etuja vedenjakeluun. Virtausnopeutta voidaan nostaa ilman putkissa tapahtuvaa eroosiota. Kiiltävä pinta ehkäisee tehokkaasti kerrostumien syntymistä. Sen myötä puhtausaste pysyy korkeana. Näiden syiden vuoksi Wirsbo-PEXiä käytetään monissa muissakin yhteyksissä kuin perinteisessä vedenjakelussa. 4 PEX-putket

5 Ankara ympäristö ja ankarat ympäristövaatimukset Vetee happamoituu ja se puolestaan lisää Wirsbo-PEX-putkien kysyntää. Materiaali itsessään on matalaenerginen tuote, joka koostuu hiilestä ja vedystä. Wirsbo-PEX ei sisällä vaarallisia aineita, ja se on ympäristön kannalta hellävarainen vaihtoehto. Täydellisessä palamisessa syntyy ainoastaan hiilidioksidia ja vettä. Suunnittelu kaikki alkaa siitä Suunnittelussa kannattaa hyödyntää Wirsbo-PEX-putken kaikki erikoisominaisuudet, esimerkiksi pitkät jatkoliitoksettomat putkikiepit ja alhainen kitka, jonka vuoksi virtausnopeus voidaan nostaa suureaksi Molekyylistä supermateriaaliksi Sinun ei tarvitse bodata Wirsbo-PEXiä varten Wirsbo-PEX-putkia voidaan liittää näin Perustelut ovat hyvin kevyitä. Tiesitkö että 100 metriä 15 x 2,5 Wirsbo-PEX-putkea painaa alle 10 kiloa? Katkaisu tehdään putkileikkurilla. Paksuille putkille käytetään tavallista suurella leikkuukiekolla varustettua putkileikkuria. Taipuisa putki tekee asentajan työstä helppoa. Käsittelyn yksinkertaisuus ja nopea asennettavuus painavat hyötypuolella paljon. Käytä vain Uponorin suosittelemia liittimiä. Q&E- ja WIPEX liittimet on suunniteltu nimenomaan Wirsbo- PEX-putkelle. PEX-putket 5

6 Wirsbo-PEX-putket Turvallisiin käyttövesijärjestelmiin Wirsbo-PEX-putket Käyttövesijaärjestelmiin. Tyyppihyväksytyt Wirsbo-PEX-putket ja Wirsbo-PEX-putket suojaputkissa Useiissa maissa käyttövesijärjestelmissä on käytettävä tyyppihyväksyttyjä komponentteja. Wirsbo-PEX sai ensiäisen tyyppihyväksyntänsä vuonna 1973, ja tällä hetkellä se on hyväksytty 30 maassa. Wirsbo-PEX-putki suojaputkessa on joustavan PE-muovisen suojaputken sisään vedetty Wirsbo- PEX-putki. Suojaputki suojaa varsinaista putkea ja ehkäisee runkorakenteiden vesivahingot mahdollisen vuodon yhteydessä. Lisäksi se mahdollistaa putken vaihtamisen. Putken erikoisominaisuudet käyttövesijärjestelmille Piiloasennus Wirsbo-PEX-putket suojaputkessa Vähäinen kerrostumien muodostumisriski Ei sakkaantumista Vaimentaa ääntä ja paineiskuja Vähäinen painehäviö Kestää suuria virtausnopeuksia Sietää korkeita ja matalia ph-arvoja Ei korroosiovaurioita Suojaputkessa olevia putkia käytetään turvallisten asennuksien tekemiseen rakenteiden sisälle. Wirsbo-PEX-putket suojaputkessa Plus PEX (ristisilloitettu polyeteeni) Putki eristetyn suojaputken sisällä. Uponorin PEX-käyttövesijärjestelmät Uponorin sautusjärjestelmä (vihreä suojaputki) Virtausputkina Uponorin eristetyissä putkistoissa. 6 PEX-putket

7 Wirsbo-PEX-putket Mitat ja tekniset tiedot Mitat Wirsbo-PEX d e x e Di Paino Kg / m vesitilavuus l / m Toimituspituudet* ) m 10 x 1,8 6,4 0,044 0, x 2,0 8,0 0,060 0,049 6, 25, x 2,5 10,0 0,094 0,077 6, 25, 50, 100, 202, x 2,5 13,0 0,116 0,131 6, 25, 100, 202, 303, x 3,0 16,0 0,170 0,198 6, 6.6, 25, 50, 100, 101, 503, 612, x 4,0 20,0 0,289 0,308 6, 25, 50, 100, 403, 612, x 4,4 23,2 0,380 0,406 6, 6.6, 50, 100, 303, 603, x 5,5 29,0 0,592 0,638 6, 6.6, 50, 100, 102, 408, x 6,9 36,2 0,923 0,998 6, 6.6, 12, 50, 100, 102, 403, x 8,7 45,6 1,459 1,590 6, 50, 100, 204, x 10,3 54,4 2,077 2, , 6, 12, 50, x 12,3 65,4 2,965 3, , 6, 12, 50, x 15,1 79,8 4,442 4, , 6, 12, 50, 102 * ) Vakiotoimituspituudet voivat vaihdella myyntimaittain, katso tehtaanhinnasto. Wirsbo-PEX-putket Vakiomitat Mitat Wirsbo-PEX-putket suojaputkessa Putken mitat d e x e Suojaputki de 1 / di 1 Toimituspituudet m 12 x 2,0 25/ x 2,5 25/20 50, 200, x 2,5 28/23 50, 150, x 3,0 34/ x 4,0 54/48 50 Wirsbo-PEX-putkia valmistetaan kahtena putkisarjana, joissa on kolme eri mitoitussarjaa. Pohjoismaissa käytettävää putkisarjaa kutsutaan NKB-sarjaksi, ja se on sovitettu kupariputkimitoille. Pohjoismaiden ulkopuolella käytetään usein ISO-standardin mukaista mitoitusta. Liittimet Käytä vain Uponorin suosittelemia liittimiä. Q&E- ja WIPEX-liittimet ovat nimenomaan suunnitellut Wirsbo-PEX-putkelle. Wirsbo-PEX-putken kanssa on käytettävä aina tukiholkkia. Käyttölämpötila ja paine Korkein käyttölämpötila ja sallittu käyttöpaine vaihtelevat eri maiden määräysten ja standardien mukaan. Suomessa Wirsbo-PEX-putket on hyväksytty 1 MPa:n (10 bar) paineelle, jolloin veden lämpötila ei hetkellisesti saa nousta yli 95 C, tai jatkuvasti yli 70 C. Painohäviönomograi Mitat Wirsbo-PEX-putki suojaputkessa Plus Putken mitat d e x e Suojaputki de 1 / d i1 Eriste Di / e 1 12 x 2,0 25/20 28/ x 2,5 25/20 31/ x 2,5 28/23 31/ x 3,0 34/29 37/20 50 Toimituspituudet m Wirsbo-PEX-putket, katso sivu 24. Pakkaus Koot 32 :iin asti toimitetaan kiepeillä laatikkoon pakattuina. Koosta 32 ylöspäin kiepit toimitetaan mustaan muoviin käärittyinä. Useimpia kokoja on saatavana myös muovisukkaan pakattuina 6 m:n suorina salkoina. Jokaisen pakkauksen mukana on asennusohjeet. PEX-putket 7

8 Wirsbo-evalPEX-putket Siirtoputki läönjakeluun Wirsbo-evalPEX-putket Läitysjärjestelmien putket Wirsbo-evalPEX-putkia käytetään patteriläitysjärjestelmissä ja syöttöjohdoissa. Wirsbo-evalPEX-putki suojaputkessa on Wirsbo-evalPEX-putki joustavan korrugoidun polyeteenisuojaputken sisällä. Putken tunnistamiseksi suojaputket ovat punaisia. Suojaputkessa olevasta Wirsbo-evalPEX-putkesta on myös Plus-versio, ja se tarkoittaa että suojaputken ympärillä on eriste. Läitysjärjestelmiin. Putki toimitetaan kieppeinä ja useimpia kokoja on saatavana myös 6 m:n suorina salkoina. Wirsbo-evalPEX-putket suojaputkessa Läitysjärjestelmiltä vaaditaan happidiffuusiotiiviyttä. Wirsbo-evalPEXputket on sen vuoksi pinnoitettu EVOH:sta (etyylivinyylialkoholi) valmistetulla happidiffuusiokalvolla. Wirsbo-evalPEX-putki täyttää happidiffuusiokalvolle asetetut määräykset standardin DIN 4726 mukaan. Wirsbo-evalPEX Q&E -putket Wirsbo-evalPEX-putkia valmistetaan myös Q&E-tyyppinä, jolloin putkissa voidaan käyttää Q&E-liitintekniikkaa. Mitat ja tekniset tiedot samat kuin Wirsbo-evalPEX-putkissa. Suojaputkessa olevia putkia käytetään turvallisten rakenteiden sisään jäävien asennusten tekemiseen. Wirsbo-evalPEX-putket suojaputkessa Plus Putki eristetyn suojaputken sisällä. PEX (ristisilloitettu polyeteeni) Tartuntakalvo modifioitua PE:tä Diffuusiokalvo EVOH Uponor-PEX-patteriputkistot Virtausputkina Uponorin eristetyissä putkistoissa Uponor-lattialäitysjärjestelmä 12 8 PEX-putket

9 Wirsbo-evalPEX-putket Mitat ja tekniset tiedot Mitat Wirsbo-evalPEX-putket d e x e Di Paino Kg / m Tilavuus l / m Toimituspituudet* ) m 10 x 1,8 6,4 0,051 0, x 2,0 8,0 0,068 0,048 50,100,303, x 2,0 16,0 0,124 0,195 3,120,200,240,480,600, x 3,0 16,0 0,184 0, ,100,403,410, x 2,3 20,4 0,183 0,316 6,25,50,100,202,340, x 4,0 20,0 0,304 0, ,50,100,410, x 2,9 26,2 0,268 0,529 6,6.6,8,50,100,303, x 3,7 32,6 0,43 0,814 6,6.6,50,100, x 4,6 40,8 0,665 1,278 6,6.6,50,100,102,203,206,403, x 5,8 51,4 1,048 2,034 6,6.6,50,100,203,206, x 6,8 61,2 1,461 2,907 6,12,50,102, x 8,2 73,6 2,113 4,178 6,12,50,102, x 10 90,0 3,141 60,246 6,12,50,104 * ) Vakiotoimituspituudet voivat vaihdella myyntimaittain. Wirsbo-evalPEX-putket Mitat Wirsbo-evalPEX-putket suojaputkessa Putkimitat d e x e Suojaputki d e1 / di 1 Toimituspituudet m 12 x 2,0 25 / 20 50, x 2,0 34 / x 2,3 24 / Liittimet Wirsbo-evalPEX-putkissa käytetään liittimiä, joissa tiivistys tehdään putken sisäpintaan. HUOM.! Halkaistua helmeä on käytettävä aina. Noudata aina Uponorin suosituksia ja asennusohjeita. Käyttölämpötila ja paine Mitat Wirsbo-evalPEX-putket suojaputkessa Plus Putkimitat d e x e Suojaputki d e1 / di 1 Eriste Di / e 1 Toimituspituudet m 12 x 2,0 25 / / x 2,0 34 / / Wirsbo-evalPEX-putket on tarkoitettu läitysjärjestelmiin, joissa veden hetkellinen lämpötila ei nouse yli 95 C, tai jatkuva lämpötila yli 70 C. Suurin käyttöpaine on 0,6 MPa (0,6 bar). Painohäviönomograi Wirsbo-evalPEX-putket, katso sivu 25. Pakkaus Koot 32 :iin asti toimitetaan kiepeillä laatikkoon pakattuna. Koosta 32 ylöspäin kiepit toimitetaan mustaan muoviin käärittyinä. Useimpia kokoja on saatavana myös muovisukkaan pakattuina 6 m:n suorina salkoina. Jokaisen pakkauksen mukana on asennusohjeet. PEX-putket 9

10 Wirsbo-pePEX Q&E -putket Lattialäitysjärjestelmiin Wirsbo-pePEX Q&E -putket Turvalliset lattialäitysjärjestelmät Wirsbo-pePEX-putkien ansiosta taloudellisten lattialäitysjärjestelmien asentaminen on ollut mahdollista jo 30 vuoden ajan. Wirsbo-pePEX Q&E - putket vievät kehitystä eteenpäin, ja ne ovat tuoneet mukaan Q&E-liittimet. Lattialäitys on taloudellinen läitysmuoto, joka nostaa asumisen tasoa. Käytetään Uponor-lattialäitysjärjestelmiin. Putket voidaan toimittaa jopa 1000 metrin kiepeinä, koosta riippuen. Asennus välipohjaan tai sen päälle Wirsbo-pePEX Q&E -putki on EVOH (etyylivinyylialkoholi)-happidiffuusiokalvolla pinnoitettu Wirsbo-PEX-putki. Päälliäiseksi lisätään PE-kerros. Nämä kerrokset ovat erittäin joustavia, eivätkä ne vaikuta perusputken notkeuteen ja taipuvuuteen. Wirsbo-pePEX Q&E -putki täyttää happidiffuusiokalvolle asetetut määräykset standardin DIN 4726 mukaan. Lattialäitysputket voidaan asentaa joko betoni- tai puuvälipohjaan, tai kelluvana valmiin lattian päälle. Järjestelmä Virtaus (teho) kuhunkin huoneeseen tasapainotetaan lattialäitysjakotukin venttiilien esisäädöllä. Perusputki PEX:iä (ristisilloitettua polyeteeniä) Tartuntakalvo modifioitua PE:tä Diffuusiokalvo EVOH Tartuntakalvo modifioitua PE:tä Pintakerros PE:tä Järjestelmä Uponor-lattialäitysjärjestelmät Uponor-lattialäitysjärjestelmän jakotukkeihin on saatavana sekoitusryhmä, langaton radio-ohjattu huonekohtainen säätö ulkolämpötila ohjatulla säätökeskuksella. 10 PEX-putket

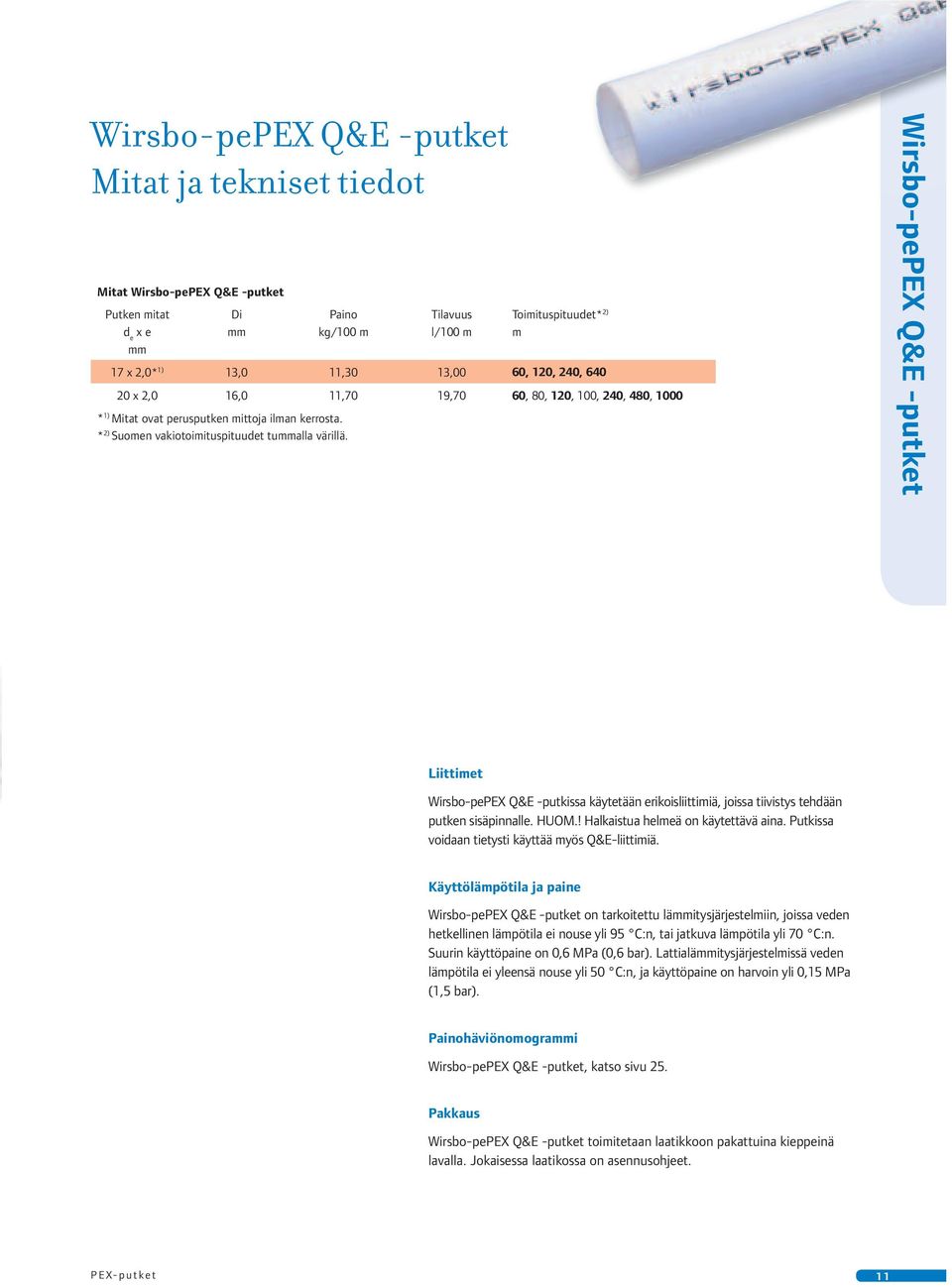

11 Wirsbo-pePEX Q&E -putket Mitat ja tekniset tiedot Mitat Wirsbo-pePEX Q&E -putket Putken mitat d e x e Di Paino kg/100 m Tilavuus l/100 m Toimituspituudet* 2) m 17 x 2,0* 1) 13,0 11,30 13,00 60, 120, 240, x 2,0 16,0 11,70 19,70 60, 80, 120, 100, 240, 480, 1000 * 1) Mitat ovat perusputken mittoja ilman kerrosta. * 2) Suomen vakiotoimituspituudet tualla värillä. Wirsbo-pePEX Q&E -putket Liittimet Wirsbo-pePEX Q&E -putkissa käytetään erikoisliittimiä, joissa tiivistys tehdään putken sisäpinnalle. HUOM.! Halkaistua helmeä on käytettävä aina. Putkissa voidaan tietysti käyttää myös Q&E-liittimiä. Käyttölämpötila ja paine Wirsbo-pePEX Q&E -putket on tarkoitettu läitysjärjestelmiin, joissa veden hetkellinen lämpötila ei nouse yli 95 C:n, tai jatkuva lämpötila yli 70 C:n. Suurin käyttöpaine on 0,6 MPa (0,6 bar). Lattialäitysjärjestelmissä veden lämpötila ei yleensä nouse yli 50 C:n, ja käyttöpaine on harvoin yli 0,15 MPa (1,5 bar). Painohäviönomograi Wirsbo-pePEX Q&E -putket, katso sivu 25. Pakkaus Wirsbo-pePEX Q&E -putket toimitetaan laatikkoon pakattuina kieppeinä lavalla. Jokaisessa laatikossa on asennusohjeet. PEX-putket 11

12 Wirsbo-combiPEX Q&E -putket Sekä käyttövesi- että läitysjärjestelmiin Wirsbo-combiPEX Q&E -putket Wirsbo-combiPEX Q&E -putki sekä käyttöveteen että läitykseen Wirsbo-combiPEX Q&E -putki on ristisilloitetusta polyeteenistä valmistettu diffuusiosuojattu putki. Putkea käytetään käyttövesi- ja läitysjärjestelmissä. Wirsbo-combiPEX Q&E -putki on tyyppihyväksytty molempiin käyttötarkoituksiin Putken erikoisominaisuudet käyttövesi- ja läitysjärjestelmille Käyttövesi- ja läitysjärjestelmien asennuksiin. Wirsbo-combiPEX Q&E -putket suojaputkessa Piiloasennus Happidiffuusiokalvo Voidaan käyttää sekä käyttövesi- että läitysjärjestelmiin Vähäinen sakkautumisen riski Ei makua, ei hajua Vaimentaa ääntä ja paineiskuja Vähäinen painehäviö Kestää suuria virtausnopeuksia Sietää korkeita ja matalia ph-arvoja Suojaputkessa olevia putkia käytetään turvallisten rakenteiden sisään jäävien asennusten tekemiseen. Wirsbo-combiPEX Q&E -putket suojaputkessa Plus Ei korroosiovaurioita Eristetty putki suojaputken sisällä. Nyt riittää yksi kieppi! Perusputki PEX:iä (ristisilloitettua polyeteeniä) Tartuntakalvo modifioitua PE:tä Diffuusiokalvo EVOH Pintakerros modifioitua PE:tä Ennen ei ollut näin helppoa. Sama putki käyttöveteen ja läitykseen. Uponor-PEX-käyttövesi- ja patteriputkijärjestelmät 12 PEX-putket

13 Wirsbo-combiPEX Q&E -putket Mitat ja tekniset tiedot Mitat Wirsbo-combiPEX Q&E D e x e Di Paino Kg / m Tilavuus l / m Toimituspituudet* ) m 15 x 2,5 10,0 0,096 0,075 6, 100, 306, 18 x 2,5 13,0 0,120 0,129 6, 50, 100, x 3,0 16,0 0,174 0,196 6, 100, x 4,0 20,0 0,294 0,305 6, 50, 100, 101 * ) Vakiotoimituspituudet voivat vaihdella myyntimaittain. Mitat Wirsbo-combiPEX Q&E -putket suojaputkessa Putken mitat d e x e Suojaputki de 1 / di 1 Toimituspituudet m 15 x 2,5 25 / 20 50, x 2,5 28 / 23 50, 150, x 3,0 34 / x 4,0 54 / Wirsbo-combiPEX Q&E -putket Wirsbo-combiPEX Q&E -putket suojaputkessa Plus Putken mitat d e x e Suojaputki de 1 / di 1 Eriste Di / d 1 Toimituspituudet m 15 x 2,5 25 / / x 2,5 28 / / x 3,0 34 / / Liittimet Wirsbo-combiPEX Q&E -putkissa käytetään erikoisliittimiä, joissa tiivistys tehdään putken sisäpinnalle. HUOM.! Halkaistua helmeä on käytettävä aina. Putkissa voidaan tietysti käyttää myös Q&E-liittimiä. Käyttölämpötila ja paine Korkein käyttölämpötila ja sallittu työpaine vaihtelevat eri maiden määräysten ja standardien mukaan. Ruotsissa Wirsbo-combiPEX Q&E -putket on hyväksytty 1 MPa:n (10 bar) paineelle, jolloin veden lämpötila ei hetkellisesti saa nousta yli 95 C:n, tai jatkuvasti yli 70 C:n. Painohäviönomograi Wirsbo-combiPEX Q&E -putket, katso sivu 25. Pakkaus Wirsbo-combiPEX Q&E -putket toimitetaan laatikkoon pakattuina kieppeinä lavalla. Suureat koot toimitetaan mustaan muoviin kiedottuna. Useimpia kokoja on saatavana myös muovisukkaan pakattuina 6 m:n suorina kankina. Jokaisessa pakkauksessa on asennusohjeet. PEX-putket 13

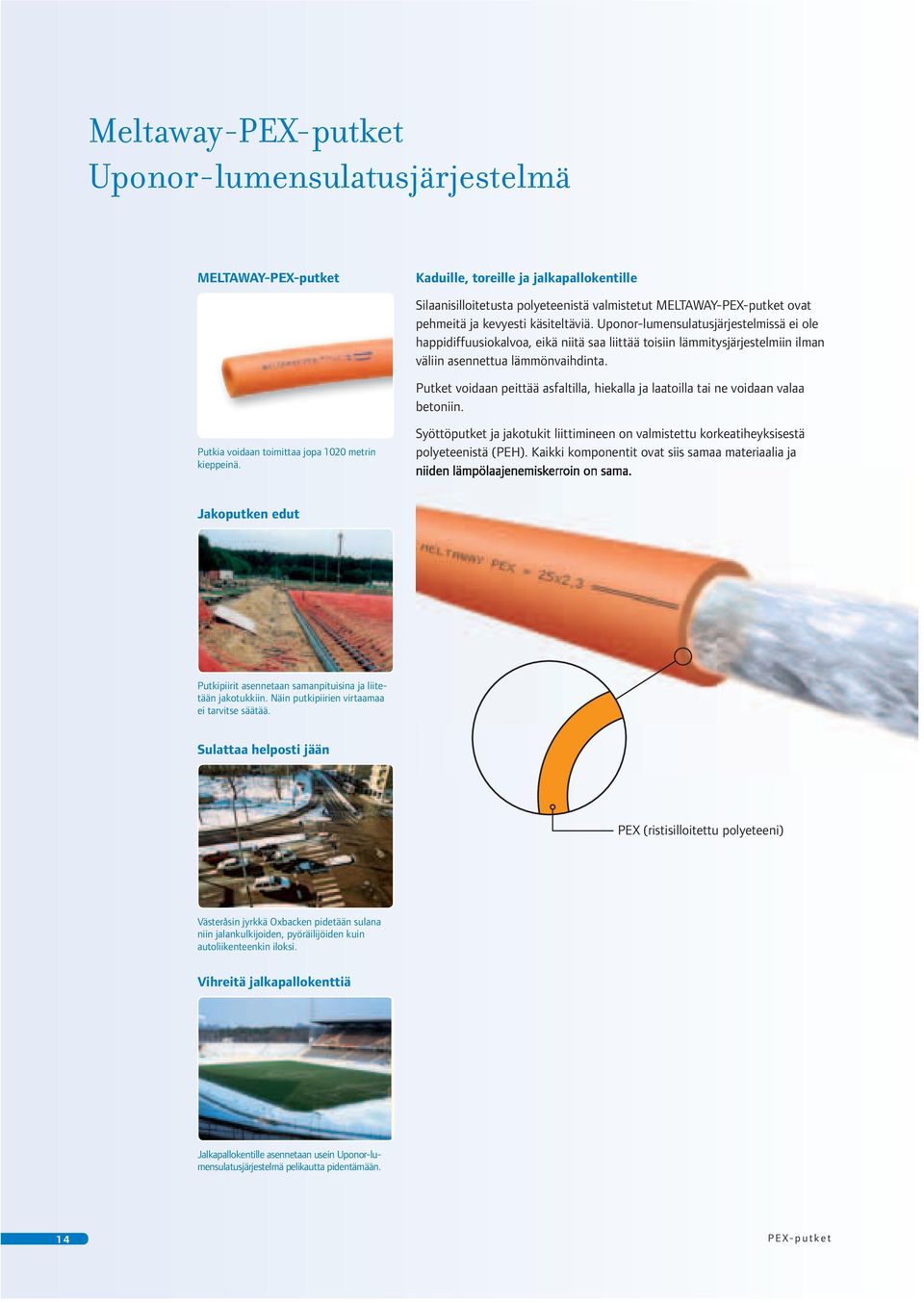

14 Meltaway-PEX-putket Uponor-lumensulatusjärjestelmä MELTAWAY-PEX-putket Kaduille, toreille ja jalkapallokentille Silaanisilloitetusta polyeteenistä valmistetut MELTAWAY-PEX-putket ovat pehmeitä ja kevyesti käsiteltäviä. Uponor-lumensulatusjärjestelmissä ei ole happidiffuusiokalvoa, eikä niitä saa liittää toisiin läitysjärjestelmiin ilman väliin asennettua läönvaihdinta. Putket voidaan peittää asfaltilla, hiekalla ja laatoilla tai ne voidaan valaa betoniin. Putkia voidaan toimittaa jopa 1020 metrin kieppeinä. Syöttöputket ja jakotukit liittimineen on valmistettu korkeatiheyksisestä polyeteenistä (PEH). Kaikki komponentit ovat siis samaa materiaalia ja niiden lämpölaajenemiskerroin on sama. Jakoputken edut Putkipiirit asennetaan samanpituisina ja liitetään jakotukkiin. Näin putkipiirien virtaamaa ei tarvitse säätää. Sulattaa helposti jään PEX (ristisilloitettu polyeteeni) Västeråsin jyrkkä Oxbacken pidetään sulana niin jalankulkijoiden, pyöräilijöiden kuin autoliikenteenkin iloksi. Vihreitä jalkapallokenttiä Jalkapallokentille asennetaan usein Uponor-lumensulatusjärjestelmä pelikautta pidentämään. 14 PEX-putket

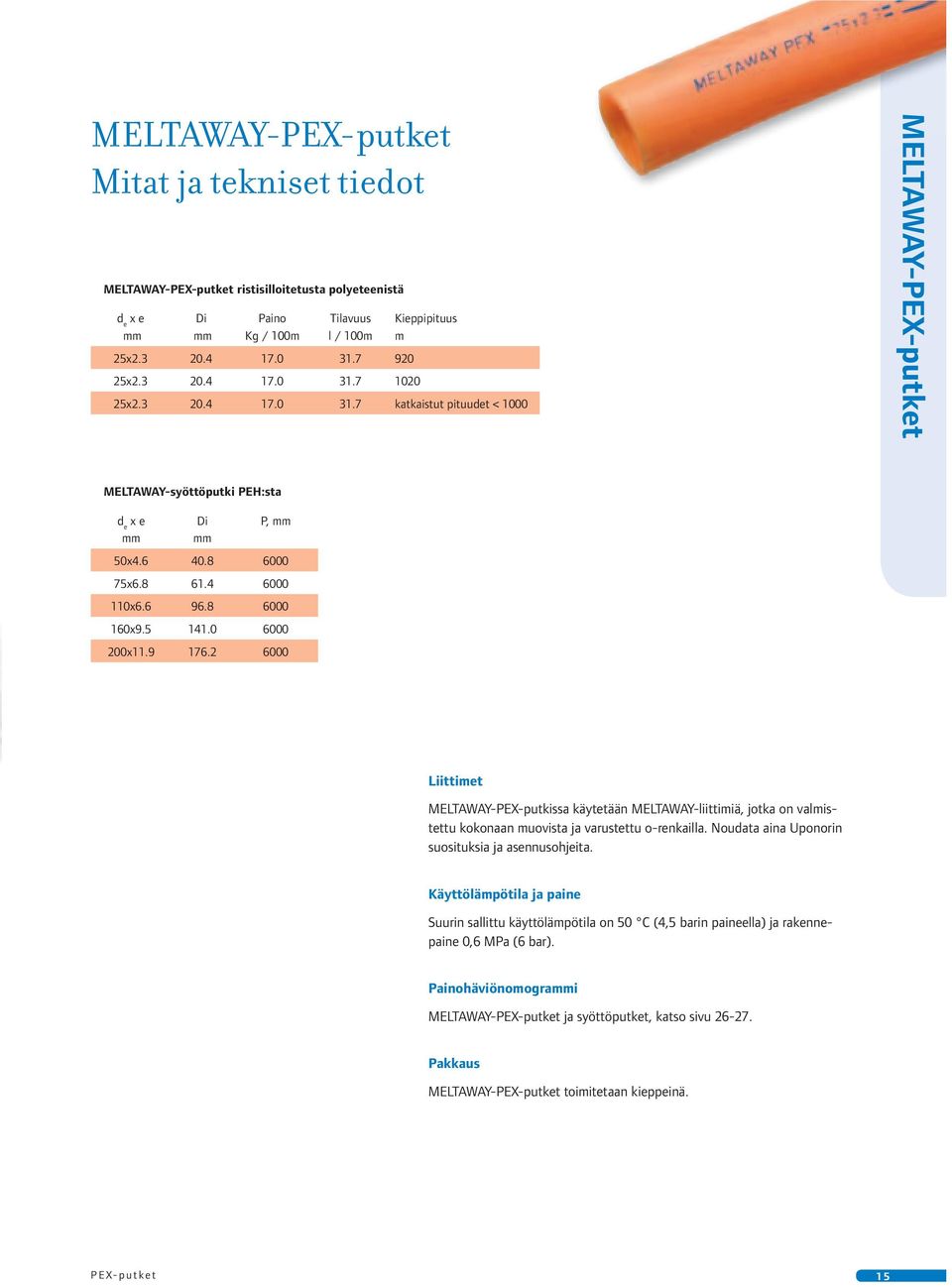

15 MELTAWAY-PEX-putket Mitat ja tekniset tiedot MELTAWAY-PEX-putket ristisilloitetusta polyeteenistä d e x e Di Paino Kg / 100m Tilavuus l / 100m Kieppipituus m 25x x x katkaistut pituudet < 1000 MELTAWAY-PEX-putket MELTAWAY-syöttöputki PEH:sta d e x e Di P, 50x x x x x Liittimet MELTAWAY-PEX-putkissa käytetään MELTAWAY-liittimiä, jotka on valmistettu kokonaan muovista ja varustettu o-renkailla. Noudata aina Uponorin suosituksia ja asennusohjeita. Käyttölämpötila ja paine Suurin sallittu käyttölämpötila on 50 C (4,5 barin paineella) ja rakennepaine 0,6 MPa (6 bar). Painohäviönomograi MELTAWAY-PEX-putket ja syöttöputket, katso sivu Pakkaus MELTAWAY-PEX-putket toimitetaan kieppeinä. PEX-putket 15

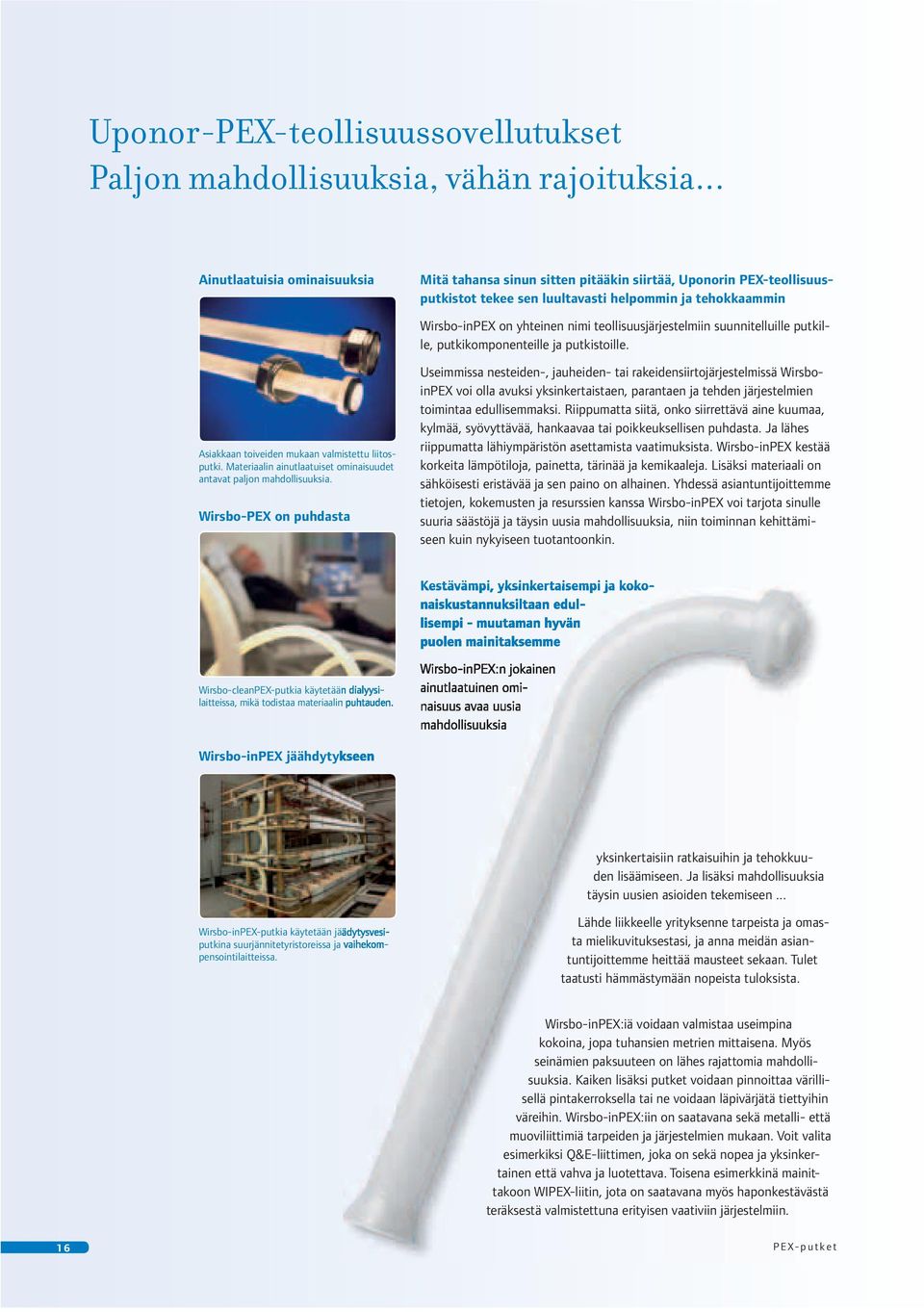

16 Uponor-PEX-teollisuussovellutukset Paljon mahdollisuuksia, vähän rajoituksia... Ainutlaatuisia ominaisuuksia Mitä tahansa sinun sitten pitääkin siirtää, Uponorin PEX-teollisuusputkistot tekee sen luultavasti helpoin ja tehokkaain Wirsbo-inPEX on yhteinen nimi teollisuusjärjestelmiin suunnitelluille putkille, putkikomponenteille ja putkistoille. Asiakkaan toiveiden mukaan valmistettu liitosputki. Materiaalin ainutlaatuiset ominaisuudet antavat paljon mahdollisuuksia. Wirsbo-PEX on puhdasta Useiissa nesteiden-, jauheiden- tai rakeidensiirtojärjestelmissä WirsboinPEX voi olla avuksi yksinkertaistaen, parantaen ja tehden järjestelmien toimintaa edulliseaksi. Riippumatta siitä, onko siirrettävä aine kuumaa, kylmää, syövyttävää, hankaavaa tai poikkeuksellisen puhdasta. Ja lähes riippumatta lähiympäristön asettamista vaatimuksista. Wirsbo-inPEX kestää korkeita lämpötiloja, painetta, tärinää ja kemikaaleja. Lisäksi materiaali on sähköisesti eristävää ja sen paino on alhainen. Yhdessä asiantuntijoittee tietojen, kokemusten ja resurssien kanssa Wirsbo-inPEX voi tarjota sinulle suuria säästöjä ja täysin uusia mahdollisuuksia, niin toiminnan kehittämiseen kuin nykyiseen tuotantoonkin. Kestävämpi, yksinkertaisempi ja kokonaiskustannuksiltaan edullisempi - muutaman hyvän puolen mainitaksee Wirsbo-cleanPEX-putkia käytetään dialyysilaitteissa, mikä todistaa materiaalin puhtauden. Wirsbo-inPEX:n jokainen ainutlaatuinen ominaisuus avaa uusia mahdollisuuksia Wirsbo-inPEX jäähdytykseen yksinkertaisiin ratkaisuihin ja tehokkuuden lisäämiseen. Ja lisäksi mahdollisuuksia täysin uusien asioiden tekemiseen... Wirsbo-inPEX-putkia käytetään jäädytysvesiputkina suurjännitetyristoreissa ja vaihekompensointilaitteissa. Lähde liikkeelle yrityksenne tarpeista ja omasta mielikuvituksestasi, ja anna meidän asiantuntijoittee heittää mausteet sekaan. Tulet taatusti häästymään nopeista tuloksista. Wirsbo-inPEX:iä voidaan valmistaa useimpina kokoina, jopa tuhansien metrien mittaisena. Myös seinämien paksuuteen on lähes rajattomia mahdollisuuksia. Kaiken lisäksi putket voidaan pinnoittaa värillisellä pintakerroksella tai ne voidaan läpivärjätä tiettyihin väreihin. Wirsbo-inPEX:iin on saatavana sekä metalli- että muoviliittimiä tarpeiden ja järjestelmien mukaan. Voit valita esimerkiksi Q&E-liittimen, joka on sekä nopea ja yksinkertainen että vahva ja luotettava. Toisena esimerkkinä mainittakoon WIPEX-liitin, jota on saatavana myös haponkestävästä teräksestä valmistettuna erityisen vaativiin järjestelmiin. 16 PEX-putket

17 Wirsbo-PEX Mitä ominaisuuksia tarvitset? Pitkäaikais lujuus Harvan materiaalin pitkäaikaislujuutta on testattu niin laajasti kuin Wirsbo-PEX:n. 10 vuoden jatkuva koepaineistus 95 C:een lämpötilassa ja keskeytyksetön pitkäaikaistestaus vuodesta 1972 asti ovat vain pari esimerkkiä. Materiaali on tullut testatuksi monissa sovelluksissa vuosien varrella. Joustavuus Wirsbo-PEX-putkien joustavuus on sekin yksi etu metalliputkiin verrattuna. Järjestelmään ei tarvitse tehdä liikkeitä tasaavia paljetasaimia. Terminen muisti Kun Wirsbo-PEX läitetään pehmentymislämpötilaan, materiaali palautuu alkuperäiseen muotoonsa. Ominaisuutta käytetään muun muassa tiivisteiden kutistamiseen paikalleen erittäin luotettavalla tavalla. Läönkesto Putkia voidaan käyttää hetkellisesti 95 C:n käyttölämpötilassa, jatkuvan lämpötilan kesto on 70 C. Kemikaalienkesto Tavallisiin muoviputkiin halkeamia mahdollisesti aiheuttavat kemikaalit eivät vaikuta Wirsbo-PEX:iin. Materiaali kestää useimpia kemikaaleja, myös korkeissa lämpötiloissa. Alhainen ympäristökuormitus Wirsbo-PEX on materiaali, jonka ympäristövaikutukset ovat sekä valmistuksessa että energiahyötykäytössä alhaiset. Wirsbo-PEX-ominaisuudet Ääneneristävyys Wirsbo-PEX:n ääntävaimentava ominaisuus merkitsee sitä, että putkissa voidaan siirtää myös kiinteitä aineita, kuten esim. haketta, melutason nousematta liian korkeaksi. Keveys Wirsbo-PEX painaa vain murto-osan vastaaviin metalliputkiin verrattuna. Siitä on usein etua, ja joskus se on suorastaan ratkaisevaa. Alhainen kitka Wirsbo-PEX:in ääriäisen alhainen kitkakerroin vähentää putkistojen painehäviön erittäin pieneksi ja minimoi kerrostumien syntymisen. Puhtaus Putkista ei erity mitään vaarallisia aineita. Sen vuoksi ne on hyväksytty myös juomaveden siirtämiseen. Materiaalin poikkeuksellista puhtautta hyödynnetään myös lääketieteellisissä laitteistoissa. Kulutuksenkestävyys Kulutuksenkestävyysominaisuudet ovat erittäin hyvät, edes suuret vedenvirtausnopeudet eivät aiheuta eroosiokorroosiota. Sen vuoksi Wirsbo-PEX-putkea käytetään esimerkiksi voimakkaasti kuluttavan hiekkalietteen siirtämiseen. Tärinänvaimennus Wirsbo-PEX sietää ja kestää tärinää. Sen vuoksi järjestelmään ei tarvitse lisätä metalliputkien vaatimia tärinänvaimennusletkuja tai - liitoksia, jotka alentavat aina käyttövarmuutta ja nostavat kustannuksia, varsinkin asennuksen yhteydessä. Sähköneristävyys Wirsbo-PEX:n sähköneristysominaisuudet ovat parhaiden eristemateriaalien luokkaa. Materiaali on ei-polaarinen eikä se myöskään sisällä lainkaan epäpuhtauksia. Pakkasenkesto Wirsbo-PEX:n iskulujuus pysyy muuttumattomana jopa alle -100 C lämpötiloissa. Tätä ominaisuutta hyödynnetään muun muassa tekojääratojen jäähdytysjärjestelmissä. Naarmuuntumisen kesto Wirsbo-PEX kestää heikentymättä naarmuja, koska materiaalin säröilynkesto on suuri. Tämän ominaisuuden ansiosta putket voidaan asentaa esimerkiksi suoraan kiviseen maahan ilman kalliita maatöitä. Muotoiltavuus Wirsbo-PEX-putkien muotoiltavuuden ansiosta ne ovat hyvä vaihtoehto esimerkiksi muotoilluille metalliputkille. PEX-putket 17

18 Putki- ja materiaaliominaisuudet Materiaali, suojaputket ja putkien merkintä Wirsbo-PEX, ristisilloitettua polyeteeniä Perusmateriaali on korkeatiheyksistä polyeteeniä, jonka molekyylipaino on korkeampi kuin tavallisten HDPEtyyppien (High Density Polyethylene). Materiaalin ominaisuudet, kuten hyvä väsymislujuus, sitkeys, terminen muisti ja kemikaalienkesto, muodostavat perustan Engel-menetelmän mukaiselle silloittumiselle (PE-X a). HDPE-polyeteenin silloittuminen muuttaa ominaisuuksia niin monin tavoin, että voidaan puhua jo uudesta materiaalista. Wirsbo-PEX-putket soveltuvat sen vuoksi erittäin hyvin sellaisiin paine- ja lämpötilaluokkiin, jotka ovat aiheuttaneet metalliputkien käytölle rajoituksia. Wirsbo-PEX-putki on Uponorin PEX-käyttövesijärjestelmän peruskomponentti. Ristisilloitetusta polyeteenistä valmistettu putki sai Ruotsissa tyyppihyväksynnän vuonna Sen jälkeen putki on hyväksytty kylmän ja lämpimän käyttöveden järjestelmiin yli 30 maassa. Putken pitkäaikaisominaisuudet ovat erittäin hyvät, se ei korrosoidu ja sen karheuskerroin on alhainen, 0,0005. Putken etuna on lisäksi se, että suuret vedenvirtausnopeudet tai syövyttävä vesi ei vaikuta siihen. Putkesta ei erity juomaveteen makua, hajua, raskasmetalleja tai terveydelle haitallisia aineita. Uponor-suojaputki Putki on korrugoitu, joten se on erittäin joustava ja sen kantokyky on hyvä. Uponor-suojaputki on tyyppihyväksytty muun muassa paloteknisen luokituksen mukaan, TG-todistus 4991/86 (Ruotsi). Suojaputken tehtävänä on tuoda lisävarmuutta vesivahinkojen varalta. Se antaa mekaanista suojaa täyttäen samalla eristysvaatimukset ja Suomen rakennusmääräysten vaatimukset rakenteiden sisään asennettujen putkien asentamisesta, sekä putkien vaihdettavuudesta. Suojaputkissa on merkintä Uponor sekä tiedot ulko- ja sisämitoista. Suojaputkia valmistetaan erivärisinä, värivalinta riippuu järjestelmästä, johon suojaputki asennetaan. Saatavana on seuraavat värit: musta, punainen, sininen, valkoinen ja vihreä. Putkien merkinnät Wirsbo-PEX-putket voidaan tunnistaa aina koko putken pituudella olevien merkintöjen avulla. Oikea paine- ja lämpötilaluokka on siten helppo tarkistaa. Putkiin merkitään lisäksi aina tuotteen nimi, ulkoläpimitta, ainevahvuus, valmistuspäivä sekä juokseva metrimerkintä. Putkityypistä riippuen voidaan merkitä myös sovellettava standardi tai normi sekä tyyppihyväksyntänumero. Tarkasta aina, että järjestelmässäsi käytetään oikeaa putkityyppiä. Suojaputki on valmistettu HD-polyeteenistä ja sitä voidaan käyttää ympäristölämpötiloissa -20 C C. Putkityyppi Lämpötilaluokka Pohjoismaiden hyväksyntämerkinnät Konenumero Valmistuspäivä Putken koko Materiaalikoodi Paineluokka Tyyppihyväksyntämerkintä 18 PEX-putket

19 Putki- ja materiaaliominaisuudet Paine, lämpötila ja pitkäaikaisominaisuudet Paine ja lämpötila Wirsbo-PEX-putki on hyväksytty käyttövesijärjestelmiin, joissa korkein esiintyvä paine ei saa ylittää 1 MPa:ta ja joissa veden lämpötila on hetkellisesti korkeintaan 95 C, eikä se jatkuvasti ole yli 70 C. Käyttöolosuhdeluokitus standardin EN ISO mukaan Käyttöluokka Käyttölämpötila T D Aika T D -arvo T max Aika T max -arvo T mal Aika T mal -arvo Tyypillinen käyttökohde ( C) (vuosia) ( C) (vuosia) ( C) (h) 1 a Läinvesijakelu (60 C) 2 a Läinvesijakelu (70 C) 4 b 5 b 20 2,5 Lisää Lisää 70 2, Lisää (katso seuraava sarake) Lisää (katso seuraava sarake) Lisää Lisää Lisää (katso seuraava sarake) Pitkäaikaisominaisuudet Wirsbo-PEX-putkilla on tyyppihyväksyntä jo vuodelta 1973, TG-todistus 0526/73. Hyväksyntä perustuu muun muassa laajoihin testauksiin Studsvik AB:ssa, joka on johtava läinvesijärjestelmien muoviputkien testauslaitos, ja ruotsalaisessa testaus- ja tutkimuslaitoksessa Sveriges Provnings och Forskningsinstitutissa. Lisää (katso seuraava sarake) Rasitustestit osoittavat, että putken arvioitu käyttöikä jatkuvassa käytössä, 70 C:n lämpötilassa ja 1 MPa:n paineella, on yli 50 vuotta. Lattialäitys ja matalalämpöiset patterit Korkealämpöiset patterit a Maakohtaisten määräysten noudattamiseksi maa voi noudattaa joko luokkaa 1 tai 2. b Kun luokalle osoitetaan eneän kuin yksi käyttölämpötilaluokka, ajat lasketaan yhteen. Esimerkiksi käyttölämpötilaprofiili 50 vuodelle luokassa 5 on: 20 C 14 vuotta, sen jälkeen 60 C 25 vuotta, 80 C 10 vuotta, 90 C vuosi ja 100 C 100 tuntia. HUOM! Standardi ei ole voimassa arvoille, jotka ylittävät taulukon T D -, T max - sekä T mal -arvot. Putki- ja materiaaliominaisuudet Kaikki järjestelmät, jotka täyttävät edellytykset yllä olevan taulukon mukaan, soveltuvat myös kylmän veden johtamiseen 50 vuoden ajan 20 C:n lämpötilassa ja 10 barin käyttöpaineessa. Läitysjärjestelmien läönsiirtonesteenä saa käyttää vain vettä tai käsiteltyä vettä. PEX-putket 19

20 Putki- ja materiaaliominaisuudet Kemikaalienkesto, happidiffuusio ja paineiskut Hygieeniset ja toksikologiset ominaisuudet Wirsbo-PEX-putkia on testattu monissa laboratorioissa ympäri maailman, ja ne on hyväksytty käyttöveden johtamiseen, eli putkista ei erity makua, hajua tai terveydelle haitallisia aineita veden laadusta riippumatta. Laboratoriotestit ovat osoittaneet, että Wirsbo-PEXputki ei muodosta kasvualustaa bakteereille. Kemikaalienkesto Wirsbo-PEX-putken kemikaalienkesto on erittäin hyvä, ja sen vuoksi se kestää kaikentyyppisiä juomavesilaatuja. Rakennusmateriaalit, kuten betoni, kalkkilaasti, kipsi jne. eivät vaikuta putkeen. Pehmennysaineita sisältäviä teippejä, maaleja tai tiivistemassoja ei saa käyttää suoraan putken pinnalla, sillä pehmennysaineet heikentävät putken pitkäaikaisominaisuuksia. Liittimet on valmistettu sinkkikadon kestävästä messingistä. UV-valo Wirsbo-PEX-putkia ei tule varastoida tai asentaa niin, että ne altistuvat suoralle auringonvalolle. Happidiffuusio PEX-materiaalin, kuten monien muidenkin muovimateriaalien ominaisuuksiin kuuluu, että happimolekyylit voivat päästä sen läpi. Käyttövesijärjestelmissä happidiffuusiota ei esiinny, koska käyttövesi on jo alun alkaen hapetettu kyllästysasteeseen. Kaikki Uponor- PEX-käyttövesijärjestelmän veden kanssa tekemisiin joutuvat komponentit on valmistettu korroosionkestävästä materiaalista. Läitysjärjestelmän vedenjakeluun ei saa käyttää Wirsbo-PEX-putkia ilman diffuusiokalvoa. Patterijärjestelmissä tulee sen vuoksi käyttää diffuusiosuojattua putkea Wirsbo evalpex tai Wirsbo-combiPEX Q&E. Paineiskut Wirsbo-PEX-putkien materiaali on elastista ja se vaimentaa paineenvaihtelua esimerkiksi silloin, kun vesihana äkkiä suljetaan. PEX-materiaalin vaimennuksen ansiosta paineiskut alentuvat 30 % verrattuna vastaaviin iskuihin metalliputkissa. UV-säteily vaikuttaa materiaalin pitkäaikaisominaisuuksia heikentävästi. 20 PEX-putket
