1 TUOTELUETTELO 2013

2 Asiakkaamme ovat ystäviämme. Byström perhe Takuu turvallisesta kaupasta Näin teet tilauksen Tilaa tuotteita meiltä internetkaupasta tai puhelimitse, faksilla, postilla tai sähköpostilla. Kaikki tilauksessa tarvittavat tideot löydät viimeiseltä aukeamalta. Olet tervetullut ottamaan yhteyttä meihin! Kahden kuukauden avoin kauppa 2 MÅN ÖPPET KÖP LOGOSOL Logosol tarjoaa kahden kuukauden avokaupan kaikille laitteille. Voit varmistaa, että laite todella sopii juuri sinun tarpeisiisi, ennen kuin teet lopullisen päätöksen. Kokeilu maksaa sinulle rahtien verran. Sahalaipat, ketjut, höylänterät ja muut perusvarusteet eivät sisälly tähän avokauppaan. Kahden vuoden takuu uusille koneille 2 ÅRS GARANTI LOGOSOL Tarjoamme palvelua kaikkialle maailmaan WORLD SERVICE LOGOSOL Laitekauppa Logosolin kanssa on turvallista. Tarjoamme uusille koneillemme kahden vuoden takuun. Takuu kattaa valmistusvirheet ja ongelmat, jotka ilmenevät laitteen normaalikäytössä. Takuun piiriin ei kuulu hihnat, ketjut ja laipat. Käytettyjen koneiden takuu on 1 vuosi. Hoidamme itse tuotteidemme tuen. Teknisiin kysymyksiin vastaamme puhelimitse klo 8-16 välillä kaikkina arkipäivinä. Autamme sinua mielellämme ja odotamme soittoasi. Saat myös tuotetukea sähköpostitse.

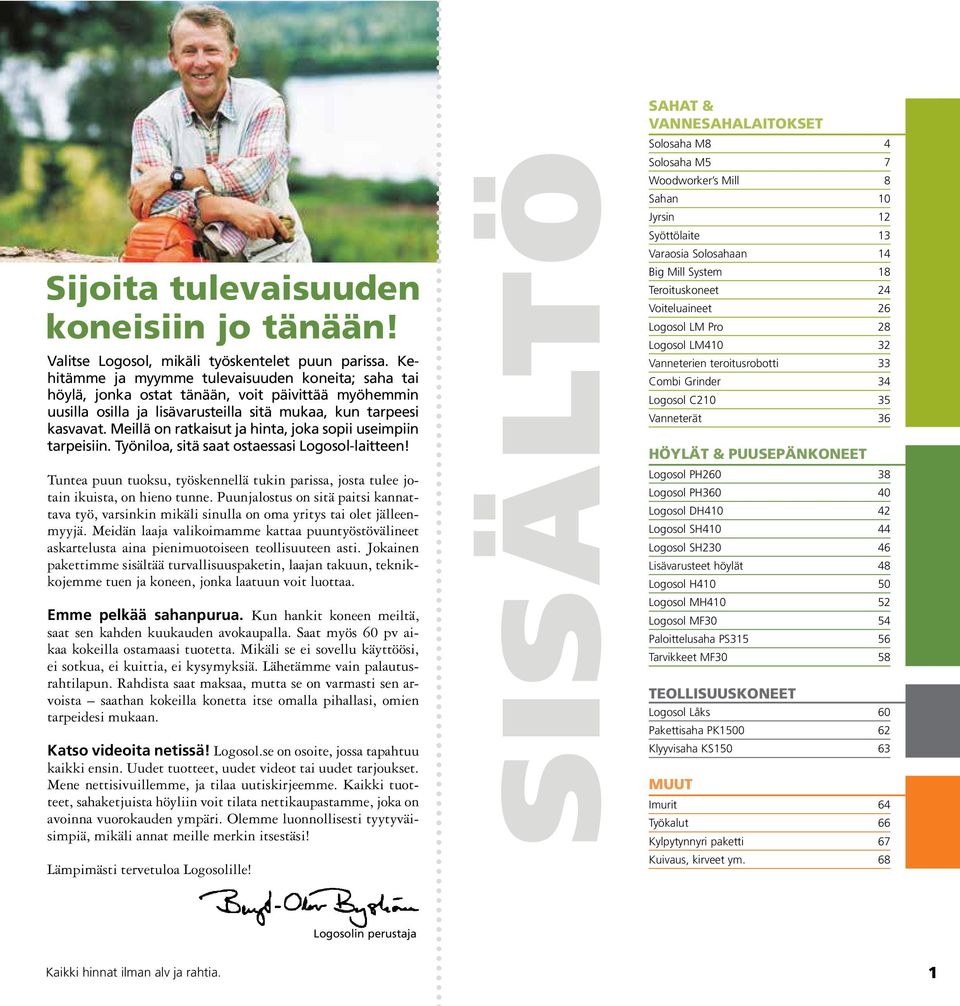

3 Sijoita tulevaisuuden koneisiin jo tänään! Valitse Logosol, mikäli työskentelet puun parissa. Kehitämme ja myymme tulevaisuuden koneita; saha tai höylä, jonka ostat tänään, voit päivittää myöhemmin uusilla osilla ja lisävarusteilla sitä mukaa, kun tarpeesi kasvavat. Meillä on ratkaisut ja hinta, joka sopii useimpiin tarpeisiin. Työniloa, sitä saat ostaessasi Logosol-laitteen! Tuntea puun tuoksu, työskennellä tukin parissa, josta tulee jotain ikuista, on hieno tunne. Puunjalostus on sitä paitsi kannattava työ, varsinkin mikäli sinulla on oma yritys tai olet jälleenmyyjä. Meidän laaja valikoimamme kattaa puuntyöstövälineet askartelusta aina pienimuotoiseen teollisuuteen asti. Jokainen pakettimme sisältää turvallisuuspaketin, laajan takuun, teknikkojemme tuen ja koneen, jonka laatuun voit luottaa. Emme pelkää sahanpurua. Kun hankit koneen meiltä, saat sen kahden kuukauden avokaupalla. Saat myös 60 pv aikaa kokeilla ostamaasi tuotetta. Mikäli se ei sovellu käyttöösi, ei sotkua, ei kuittia, ei kysymyksiä. Lähetämme vain palautusrahtilapun. Rahdista saat maksaa, mutta se on varmasti sen arvoista saathan kokeilla konetta itse omalla pihallasi, omien tarpeidesi mukaan. Katso videoita netissä! Logosol.se on osoite, jossa tapahtuu kaikki ensin. Uudet tuotteet, uudet videot tai uudet tarjoukset. Mene nettisivuillemme, ja tilaa uutiskirjeemme. Kaikki tuotteet, sahaketjuista höyliin voit tilata nettikaupastamme, joka on avoinna vuorokauden ympäri. Olemme luonnollisesti tyytyväisimpiä, mikäli annat meille merkin itsestäsi! Lämpimästi tervetuloa Logosolille! SISÄLTÖ SAHAT & VANNESAHALAITOKSET Solosaha M8 4 Solosaha M5 7 Woodworker s Mill 8 Sahan 10 Jyrsin 12 Syöttölaite 13 Varaosia Solosahaan 14 Big Mill System 18 Teroituskoneet 24 Voiteluaineet 26 Logosol LM Pro 28 Logosol LM Vanneterien teroitusrobotti 33 Combi Grinder 34 Logosol C Vanneterät 36 HÖYLÄT & PUUSEPÄNKONEET Logosol PH Logosol PH Logosol DH Logosol SH Logosol SH Lisävarusteet höylät 48 Logosol H Logosol MH Logosol MF30 54 Paloittelusaha PS Tarvikkeet MF30 58 TEOLLISUUSKONEET Logosol Låks 60 Pakettisaha PK Klyyvisaha KS MUUT Imurit 64 Työkalut 66 Kylpytynnyri paketti 67 Kuivaus, kirveet ym. 68 Logosolin perustaja 1

4 Laatu, käyttäjäystävällisyys, kannattavuus, innovatiivisuus, muotoilu Logosolin kanssa puunkäsittely on hauskaa! Robert Ebner World Champion STIHL Kaikki Timbersports hinnat ilman Series alv ja rahtia. 2009

5 Logosol myy tulevaisuuden tuotteita. Me kehitämme jatkuvasti uusia malleja, mutta myös lisävarusteita, joilla voit päivittää ja laajentaa konettasi yhä uudelleen ja uudelleen!

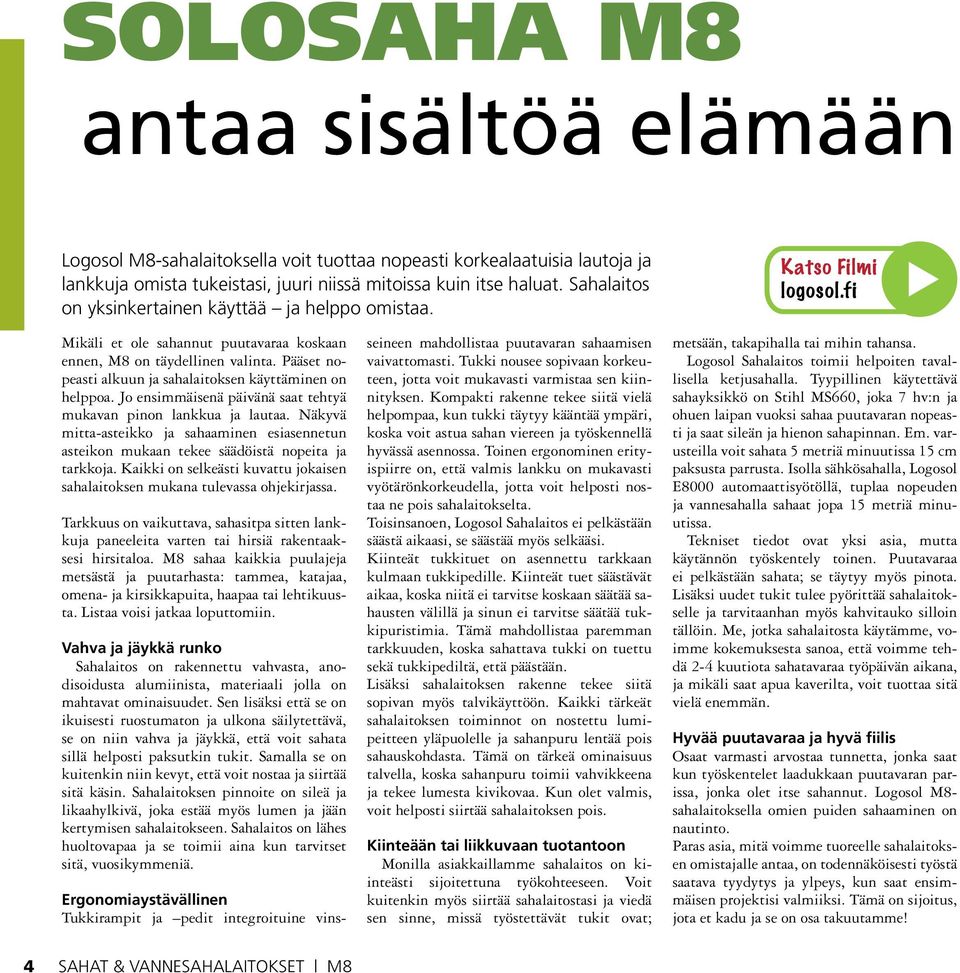

6 SOLOSAHA M8 antaa sisältöä elämään Logosol M8-sahalaitoksella voit tuottaa nopeasti korkealaatuisia lautoja ja lankkuja omista tukeistasi, juuri niissä mitoissa kuin itse haluat. Sahalaitos on yksinkertainen käyttää ja helppo omistaa. Katso Filmi logosol.fi Mikäli et ole sahannut puutavaraa koskaan ennen, M8 on täydellinen valinta. Pääset nopeasti alkuun ja sahalaitoksen käyttäminen on helppoa. Jo ensimmäisenä päivänä saat tehtyä mukavan pinon lankkua ja lautaa. Näkyvä mitta-asteikko ja sahaaminen esiasennetun asteikon mukaan tekee säädöistä nopeita ja tarkkoja. Kaikki on selkeästi kuvattu jokaisen sahalaitoksen mukana tulevassa ohjekirjassa. Tarkkuus on vaikuttava, sahasitpa sitten lankkuja paneeleita varten tai hirsiä rakentaaksesi hirsitaloa. M8 sahaa kaikkia puulajeja metsästä ja puutarhasta: tammea, katajaa, omena- ja kirsikkapuita, haapaa tai lehtikuusta. Listaa voisi jatkaa loputtomiin. Vahva ja jäykkä runko Sahalaitos on rakennettu vahvasta, anodisoidusta alumiinista, materiaali jolla on mahtavat ominaisuudet. Sen lisäksi että se on ikuisesti ruostumaton ja ulkona säilytettävä, se on niin vahva ja jäykkä, että voit sahata sillä helposti paksutkin tukit. Samalla se on kuitenkin niin kevyt, että voit nostaa ja siirtää sitä käsin. Sahalaitoksen pinnoite on sileä ja likaahylkivä, joka estää myös lumen ja jään kertymisen sahalaitokseen. Sahalaitos on lähes huoltovapaa ja se toimii aina kun tarvitset sitä, vuosikymmeniä. Ergonomiaystävällinen Tukkirampit ja pedit integroituine vinsseineen mahdollistaa puutavaran sahaamisen vaivattomasti. Tukki nousee sopivaan korkeuteen, jotta voit mukavasti varmistaa sen kiinnityksen. Kompakti rakenne tekee siitä vielä helpompaa, kun tukki täytyy kääntää ympäri, koska voit astua sahan viereen ja työskennellä hyvässä asennossa. Toinen ergonominen erityispiirre on, että valmis lankku on mukavasti vyötärönkorkeudella, jotta voit helposti nostaa ne pois sahalaitokselta. Toisinsanoen, Logosol Sahalaitos ei pelkästään säästä aikaasi, se säästää myös selkääsi. Kiinteät tukkituet on asennettu tarkkaan kulmaan tukkipedille. Kiinteät tuet säästävät aikaa, koska niitä ei tarvitse koskaan säätää sahausten välillä ja sinun ei tarvitse säätää tukkipuristimia. Tämä mahdollistaa paremman tarkkuuden, koska sahattava tukki on tuettu sekä tukkipediltä, että päästään. Lisäksi sahalaitoksen rakenne tekee siitä sopivan myös talvikäyttöön. Kaikki tärkeät sahalaitoksen toiminnot on nostettu lumipeitteen yläpuolelle ja sahanpuru lentää pois sahauskohdasta. Tämä on tärkeä ominaisuus talvella, koska sahanpuru toimii vahvikkeena ja tekee lumesta kivikovaa. Kun olet valmis, voit helposti siirtää sahalaitoksen pois. Kiinteään tai liikkuvaan tuotantoon Monilla asiakkaillamme sahalaitos on kiinteästi sijoitettuna työkohteeseen. Voit kuitenkin myös siirtää sahalaitostasi ja viedä sen sinne, missä työstettävät tukit ovat; metsään, takapihalla tai mihin tahansa. Logosol Sahalaitos toimii helpoiten tavallisella ketjusahalla. Tyypillinen käytettävä sahayksikkö on Stihl MS660, joka 7 hv:n ja ohuen laipan vuoksi sahaa puutavaran nopeasti ja saat sileän ja hienon sahapinnan. Em. varusteilla voit sahata 5 metriä minuutissa 15 cm paksusta parrusta. Isolla sähkösahalla, Logosol E8000 automaattisyötöllä, tuplaa nopeuden ja vannesahalla sahaat jopa 15 metriä minuutissa. Tekniset tiedot ovat yksi asia, mutta käytännön työskentely toinen. Puutavaraa ei pelkästään sahata; se täytyy myös pinota. Lisäksi uudet tukit tulee pyörittää sahalaitokselle ja tarvitaanhan myös kahvitauko silloin tällöin. Me, jotka sahalaitosta käytämme, voimme kokemuksesta sanoa, että voimme tehdä 2-4 kuutiota sahatavaraa työpäivän aikana, ja mikäli saat apua kaverilta, voit tuottaa sitä vielä enemmän. Hyvää puutavaraa ja hyvä fiilis Osaat varmasti arvostaa tunnetta, jonka saat kun työskentelet laadukkaan puutavaran parissa, jonka olet itse sahannut. Logosol M8- sahalaitoksella omien puiden sahaaminen on nautinto. Paras asia, mitä voimme tuoreelle sahalaitoksen omistajalle antaa, on todennäköisesti työstä saatava tyydytys ja ylpeys, kun saat ensimmäisen projektisi valmiiksi. Tämä on sijoitus, jota et kadu ja se on osa takuutamme! 4 SAHAT & VANNESAHALAITOKSET M8

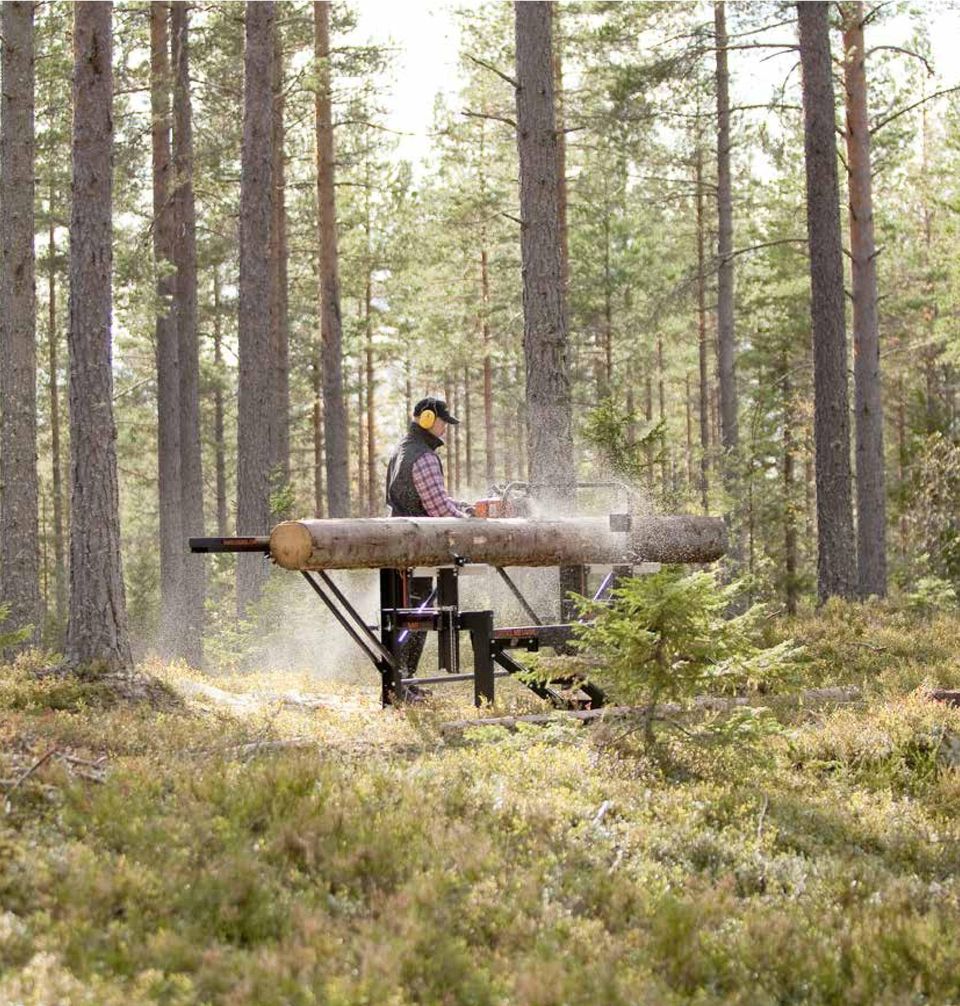

7 SÅGVERK & BANDSÅGVERK Solosågen M7 5

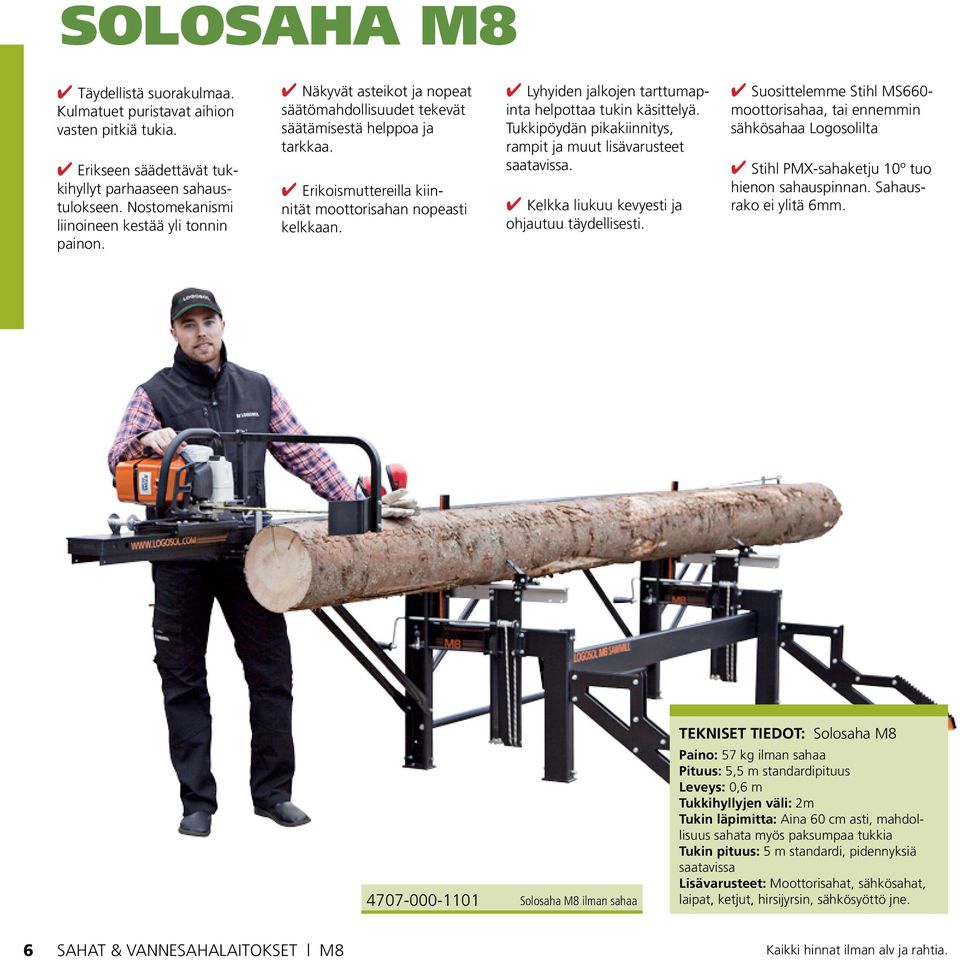

8 SOLOSAHA M8 Täydellistä suorakulmaa. Kulmatuet puristavat aihion vasten pitkiä tukia. Erikseen säädettävät tukkihyllyt parhaaseen sahaustulokseen. Nostomekanismi liinoineen kestää yli tonnin painon. Näkyvät asteikot ja nopeat säätömahdollisuudet tekevät säätämisestä helppoa ja tarkkaa. Erikoismuttereilla kiinnität moottorisahan nopeasti kelkkaan. Lyhyiden jalkojen tarttumapinta helpottaa tukin käsittelyä. Tukkipöydän pikakiinnitys, rampit ja muut lisävarusteet saatavissa. Kelkka liukuu kevyesti ja ohjautuu täydellisesti. Suosittelemme Stihl MS660- moottorisahaa, tai ennemmin sähkösahaa Logosolilta Stihl PMX-sahaketju 10º tuo hienon sahauspinnan. Sahausrako ei ylitä 6mm Solosaha M8 ilman sahaa TEKNISET TIEDOT: Solosaha M8 Paino: 57 kg ilman sahaa Pituus: 5,5 m standardipituus Leveys: 0,6 m Tukkihyllyjen väli: 2m Tukin läpimitta: Aina 60 cm asti, mahdollisuus sahata myös paksumpaa tukkia Tukin pituus: 5 m standardi, pidennyksiä saatavissa Lisävarusteet: Moottorisahat, sähkösahat, laipat, ketjut, hirsijyrsin, sähkösyöttö jne. 6 SAHAT & VANNESAHALAITOKSET M8

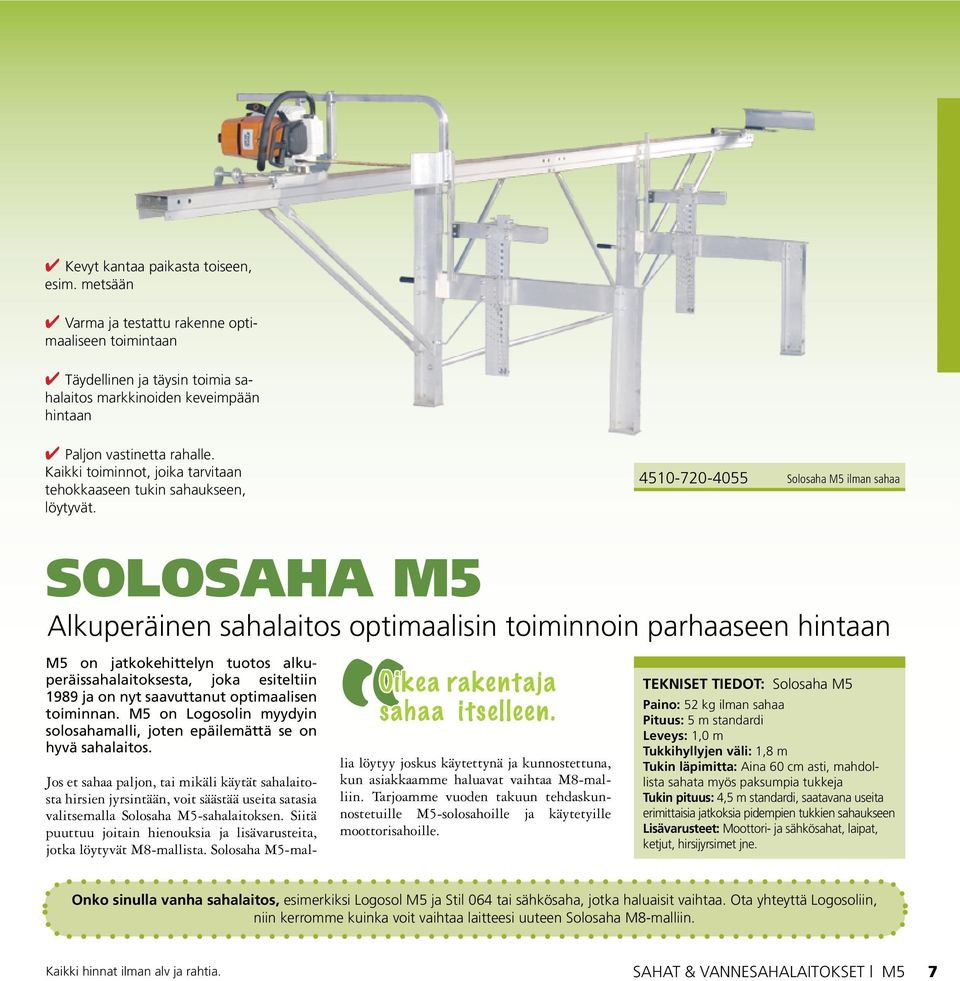

9 Kevyt kantaa paikasta toiseen, esim. metsään Varma ja testattu rakenne optimaaliseen toimintaan Täydellinen ja täysin toimia sahalaitos markkinoiden keveimpään hintaan Paljon vastinetta rahalle. Kaikki toiminnot, joika tarvitaan tehokkaaseen tukin sahaukseen, löytyvät Solosaha M5 ilman sahaa SOLOSAHA M5 Alkuperäinen sahalaitos optimaalisin toiminnoin parhaaseen hintaan M5 on jatkokehittelyn tuotos alkuperäissahalaitoksesta, joka esiteltiin 1989 ja on nyt saavuttanut optimaalisen toiminnan. M5 on Logosolin myydyin solosahamalli, joten epäilemättä se on hyvä sahalaitos. Jos et sahaa paljon, tai mikäli käytät sahalaitosta hirsien jyrsintään, voit säästää useita satasia valitsemalla Solosaha M5-sahalaitoksen. Siitä puuttuu joitain hienouksia ja lisävarusteita, jotka löytyvät M8-mallista. Solosaha M5-mal- Oikea rakentaja sahaa itselleen. lia löytyy joskus käytettynä ja kunnostettuna, kun asiakkaamme haluavat vaihtaa M8-malliin. Tarjoamme vuoden takuun tehdaskunnostetuille M5-solosahoille ja käytetyille moottorisahoille. TEKNISET TIEDOT: Solosaha M5 Paino: 52 kg ilman sahaa Pituus: 5 m standardi Leveys: 1,0 m Tukkihyllyjen väli: 1,8 m Tukin läpimitta: Aina 60 cm asti, mahdollista sahata myös paksumpia tukkeja Tukin pituus: 4,5 m standardi, saatavana useita erimittaisia jatkoksia pidempien tukkien sahaukseen Lisävarusteet: Moottori- ja sähkösahat, laipat, ketjut, hirsijyrsimet jne. Onko sinulla vanha sahalaitos, esimerkiksi Logosol M5 ja Stil 064 tai sähkösaha, jotka haluaisit vaihtaa. Ota yhteyttä Logosoliin, niin kerromme kuinka voit vaihtaa laitteesi uuteen Solosaha M8-malliin. SÅGVERK SAHAT & BANDSÅGVERK & VANNESAHALAITOKSET Solosågen M5 M7 7

10 WOODWORKER S MILL Nyt avautuvat uudet mahdollisuudet puuntyöstöön Asuinympäristössäsi on paljon puuta, joka odottaa sahaamistaan. Puiston puita kaadetaan ja heitetään pois, pihan hedelmäpuita kaadetaan ja poltetaan. Metsistä löytyy mäntyä, tammea, pajua ja paljon muita puulajeja, jotka ovat varsinainen aarrearkku puuntyöstäjälle. Logosolin puusepän sahalaitos, Woodworker s Mill on fantastinen työkalu, joka sisältää useita korkealaatuisia yksityiskohtia. Jokainen komponentti uhkuu itsevarmuutta. Puuntyöstölaite, joka on tehty eloksoidusta alumiinista, painaa alle 50 kiloa ja on lähes huoltovapaa. Kevyestä painostaan huolimatta se kantaa jopa tonnin painon, reilulla turvallisuusmarginaalilla. Voit viipaloida aihion, neljännesahata sen tai sahata sen kanttaamattomiksi lankuiksi. Voit käyttää sahalaitosta uudelleensahaukseen tai kanttaamiseen ja voit sahata diagonaalisesti eri suuntiin. Sahalaitokseen on saatavilla useita erilaisia lisävarusteita, joilla muokkaat sen sopivaksi juuri omiin tarkoituksiisi. Rajoituksia on vähän. Luotettavaa muotoilua Rakenne perustuu samoihin komponentteihin kuin M8-sahalaitoksessa. Lyhentämällä sahauspituutta, saat erittäin vahva ja helppokäyttöisen rungon puuntyöstöön ja erityistarpeisiin. Sahauspituus on 2,4 m, mutta voit helposti pidentää runkoa. Woodworker s Mill on helposti päivitettävissä M8-malliksi, jonka standardipituus on 5,5 m. Helppo käyttää Tarkkuus on vaikuttava. Voit tuottaa mitä tahansa aina 0,5 m paksuista palkeita millimetrin paksuisiin puusuikaleisiin. Tukit pyöritetään sahalle 55 cm työskentelykorkeudelle. Sisäänrakennettujen vinssien avulla voit yhdellä kädellä nostaa tukit sahauskorkeuteen. Valmiit aihiot ovat mukavasti vyötärön korkeudella ja voit nostaa ne helposti pois. Tuloksena säästät sekä aikaa, että myös selkääsi. Saha liukuu vakaata linjari pitkin ja saat hyviä tuloksia heti alusta alkaen. Näkyvät, selkeät asteikot ja säätöaskeleet tekevät sahalaitoksen asentamisesta ja säätämisestä helppoa ja tarkkaa. Kaikki säädöt löytyvät sahan mukana toimitettavasta käyttöoppaasta. 8 SAHAT & VANNESAHALAITOKSET Woodworker s Mill

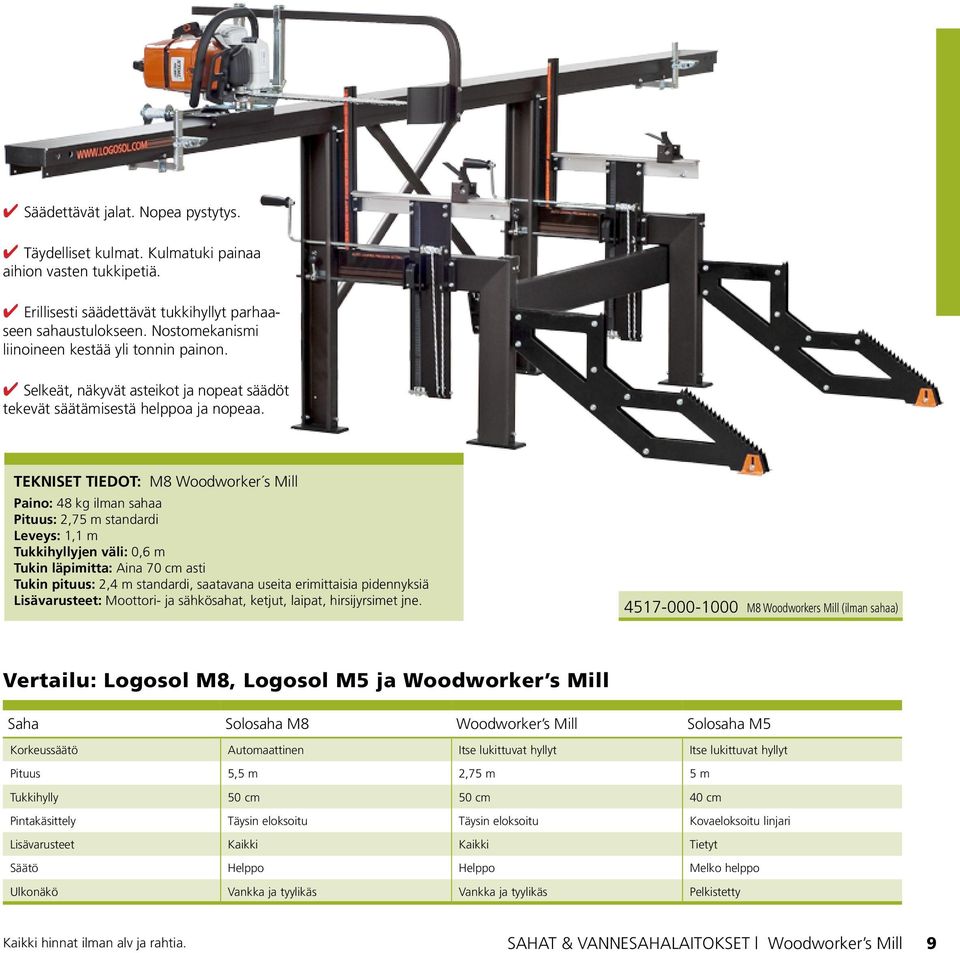

11 Säädettävät jalat. Nopea pystytys. Täydelliset kulmat. Kulmatuki painaa aihion vasten tukkipetiä. Erillisesti säädettävät tukkihyllyt parhaaseen sahaustulokseen. Nostomekanismi liinoineen kestää yli tonnin painon. Selkeät, näkyvät asteikot ja nopeat säädöt tekevät säätämisestä helppoa ja nopeaa. TEKNISET TIEDOT: M8 Woodworker s Mill Paino: 48 kg ilman sahaa Pituus: 2,75 m standardi Leveys: 1,1 m Tukkihyllyjen väli: 0,6 m Tukin läpimitta: Aina 70 cm asti Tukin pituus: 2,4 m standardi, saatavana useita erimittaisia pidennyksiä Lisävarusteet: Moottori- ja sähkösahat, ketjut, laipat, hirsijyrsimet jne M8 Woodworkers Mill (ilman sahaa) Vertailu: Logosol M8, Logosol M5 ja Woodworker s Mill Saha Solosaha M8 Woodworker s Mill Solosaha M5 Korkeussäätö Automaattinen Itse lukittuvat hyllyt Itse lukittuvat hyllyt Pituus 5,5 m 2,75 m 5 m Tukkihylly 50 cm 50 cm 40 cm Pintakäsittely Täysin eloksoitu Täysin eloksoitu Kovaeloksoitu linjari Lisävarusteet Kaikki Kaikki Tietyt Säätö Helppo Helppo Melko helppo Ulkonäkö Vankka ja tyylikäs Vankka ja tyylikäs Pelkistetty SAHAT & VANNESAHALAITOKSET Woodworker s Mill 9

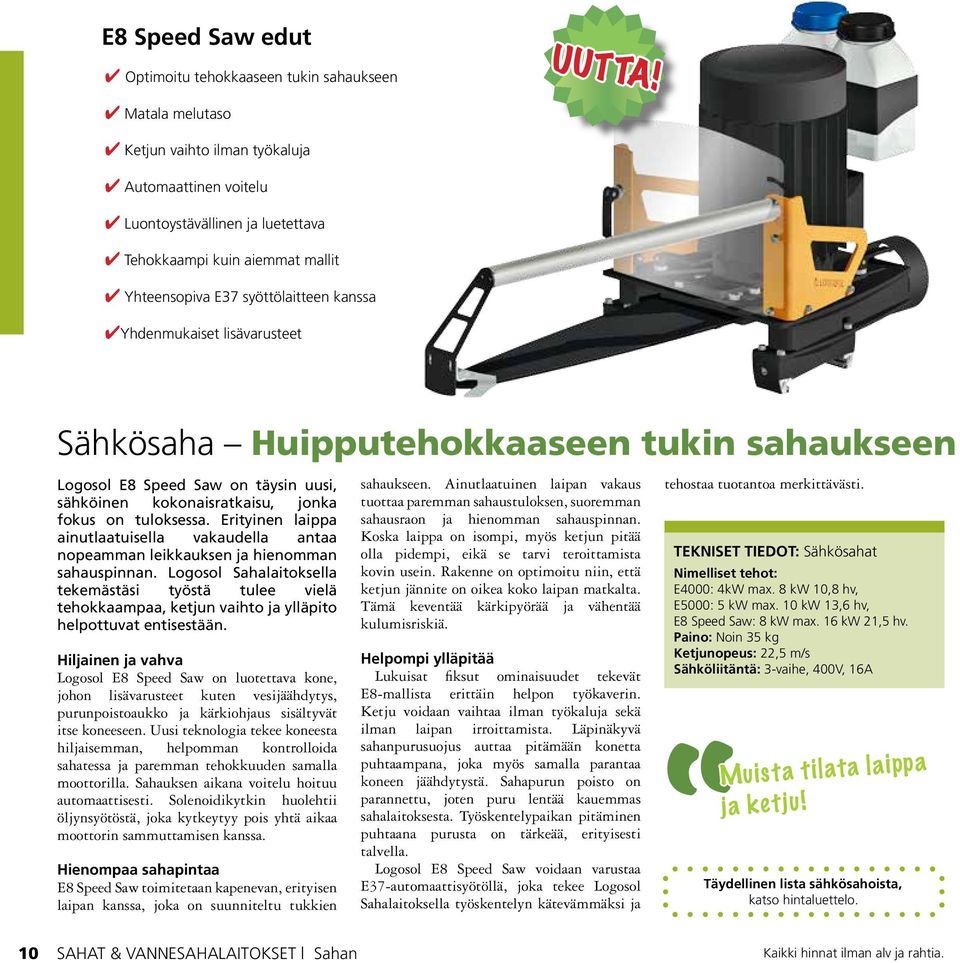

12 E8 Speed Saw edut Optimoitu tehokkaaseen tukin sahaukseen UUTTA! Matala melutaso Ketjun vaihto ilman työkaluja Automaattinen voitelu Luontoystävällinen ja luetettava Tehokkaampi kuin aiemmat mallit Yhteensopiva E37 syöttölaitteen kanssa Yhdenmukaiset lisävarusteet Sähkösaha Huipputehokkaaseen tukin sahaukseen Logosol E8 Speed Saw on täysin uusi, sähköinen kokonaisratkaisu, jonka fokus on tuloksessa. Erityinen laippa ainutlaatuisella vakaudella antaa nopeamman leikkauksen ja hienomman sahauspinnan. Logosol Sahalaitoksella tekemästäsi työstä tulee vielä tehokkaampaa, ketjun vaihto ja ylläpito helpottuvat entisestään. Hiljainen ja vahva Logosol E8 Speed Saw on luotettava kone, johon lisävarusteet kuten vesijäähdytys, purunpoistoaukko ja kärkiohjaus sisältyvät itse koneeseen. Uusi teknologia tekee koneesta hiljaisemman, helpomman kontrolloida sahatessa ja paremman tehokkuuden samalla moottorilla. Sahauksen aikana voitelu hoituu automaattisesti. Solenoidikytkin huolehtii öljynsyötöstä, joka kytkeytyy pois yhtä aikaa moottorin sammuttamisen kanssa. Hienompaa sahapintaa E8 Speed Saw toimitetaan kapenevan, erityisen laipan kanssa, joka on suunniteltu tukkien sahaukseen. Ainutlaatuinen laipan vakaus tuottaa paremman sahaustuloksen, suoremman sahausraon ja hienomman sahauspinnan. Koska laippa on isompi, myös ketjun pitää olla pidempi, eikä se tarvi teroittamista kovin usein. Rakenne on optimoitu niin, että ketjun jännite on oikea koko laipan matkalta. Tämä keventää kärkipyörää ja vähentää kulumisriskiä. Helpompi ylläpitää Lukuisat fiksut ominaisuudet tekevät E8-mallista erittäin helpon työkaverin. Ketju voidaan vaihtaa ilman työkaluja sekä ilman laipan irroittamista. Läpinäkyvä sahanpurusuojus auttaa pitämään konetta puhtaampana, joka myös samalla parantaa koneen jäähdytystä. Sahapurun poisto on parannettu, joten puru lentää kauemmas sahalaitoksesta. Työskentelypaikan pitäminen puhtaana purusta on tärkeää, erityisesti talvella. Logosol E8 Speed Saw voidaan varustaa E37-automaattisyötöllä, joka tekee Logosol Sahalaitoksella työskentelyn kätevämmäksi ja tehostaa tuotantoa merkittävästi. TEKNISET TIEDOT: Sähkösahat Nimelliset tehot: E4000: 4kW max. 8 kw 10,8 hv, E5000: 5 kw max. 10 kw 13,6 hv, E8 Speed Saw: 8 kw max. 16 kw 21,5 hv. Paino: Noin 35 kg Ketjunopeus: 22,5 m/s Sähköliitäntä: 3-vaihe, 400V, 16A Muista tilata laippa ja ketju! Täydellinen lista sähkösahoista, katso hintaluettelo. 10 SAHAT & VANNESAHALAITOKSET Sahan

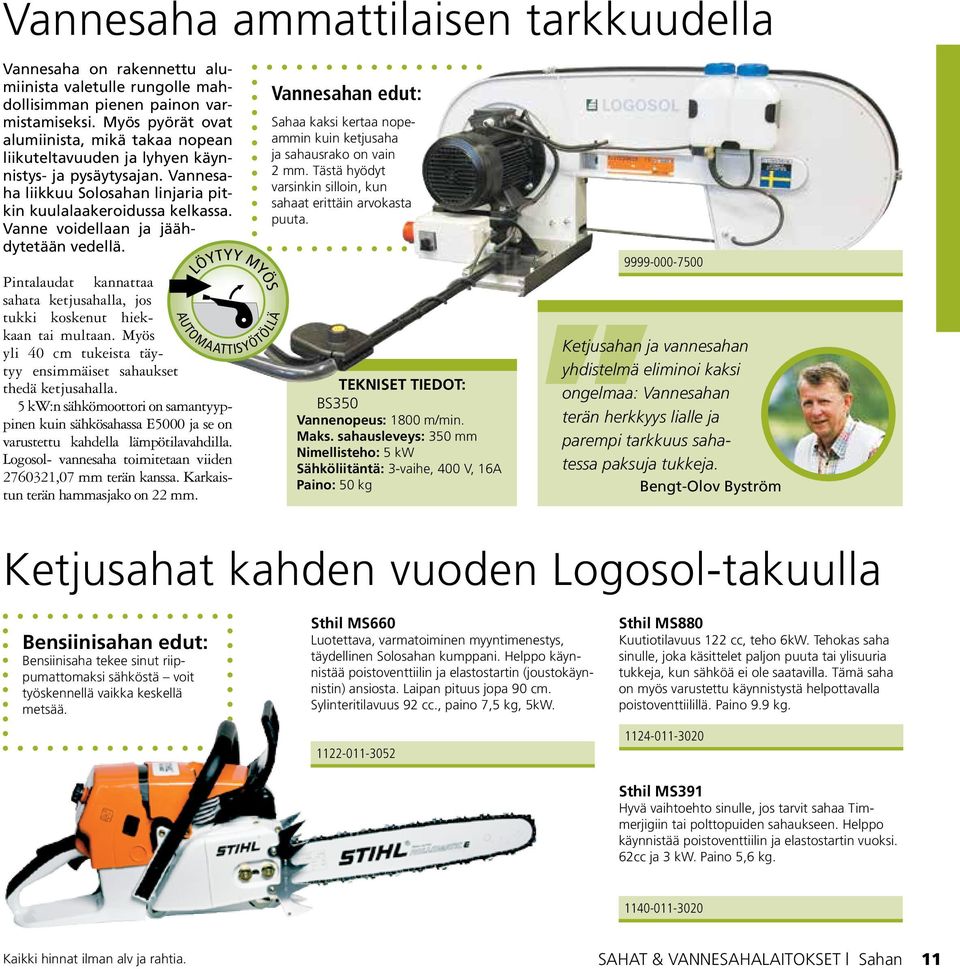

13 Vannesaha ammattilaisen tarkkuudella Vannesaha on rakennettu alumiinista valetulle rungolle mahdollisimman pienen painon varmistamiseksi. Myös pyörät ovat alumiinista, mikä takaa nopean liikuteltavuuden ja lyhyen käynnistys- ja pysäytysajan. Vannesaha liikkuu Solosahan linjaria pitkin kuulalaakeroidussa kelkassa. Vanne voidellaan ja jäähdytetään vedellä. LÖYTYY MYÖS Pintalaudat kannattaa sahata ketjusahalla, jos tukki koskenut hiekkaan tai multaan. Myös yli 40 cm tukeista täytyy ensimmäiset sahaukset thedä ketjusahalla. 5 kw:n sähkömoottori on samantyyppinen kuin sähkösahassa E5000 ja se on varustettu kahdella lämpötilavahdilla. Logosol- vannesaha toimitetaan viiden ,07 mm terän kanssa. Karkaistun terän hammasjako on 22 mm. AUTOMAATTISYÖTÖLLÄ Vannesahan edut: Sahaa kaksi kertaa nopeammin kuin ketjusaha ja sahausrako on vain 2 mm. Tästä hyödyt varsinkin silloin, kun sahaat erittäin arvokasta puuta. TEKNISET TIEDOT: BS350 Vannenopeus: 1800 m/min. Maks. sahausleveys: 350 mm Nimellisteho: 5 kw Sähköliitäntä: 3-vaihe, 400 V, 16A Paino: 50 kg Ketjusahan ja vannesahan yhdistelmä eliminoi kaksi ongelmaa: Vannesahan terän herkkyys lialle ja parempi tarkkuus sahatessa paksuja tukkeja. Bengt-Olov Byström Ketjusahat kahden vuoden Logosol-takuulla Bensiinisahan edut: Bensiinisaha tekee sinut riippumattomaksi sähköstä voit työskennellä vaikka keskellä metsää. Sthil MS660 Luotettava, varmatoiminen myyntimenestys, täydellinen Solosahan kumppani. Helppo käynnistää poistoventtiilin ja elastostartin (joustokäynnistin) ansiosta. Laipan pituus jopa 90 cm. Sylinteritilavuus 92 cc., paino 7,5 kg, 5kW Sthil MS880 Kuutiotilavuus 122 cc, teho 6kW. Tehokas saha sinulle, joka käsittelet paljon puuta tai ylisuuria tukkeja, kun sähköä ei ole saatavilla. Tämä saha on myös varustettu käynnistystä helpottavalla poistoventtiilillä. Paino 9.9 kg Sthil MS391 Hyvä vaihtoehto sinulle, jos tarvit sahaa Timmerjigiin tai polttopuiden sahaukseen. Helppo käynnistää poistoventtiilin ja elastostartin vuoksi. 62cc ja 3 kw. Paino 5,6 kg SAHAT & VANNESAHALAITOKSET Sahan 11

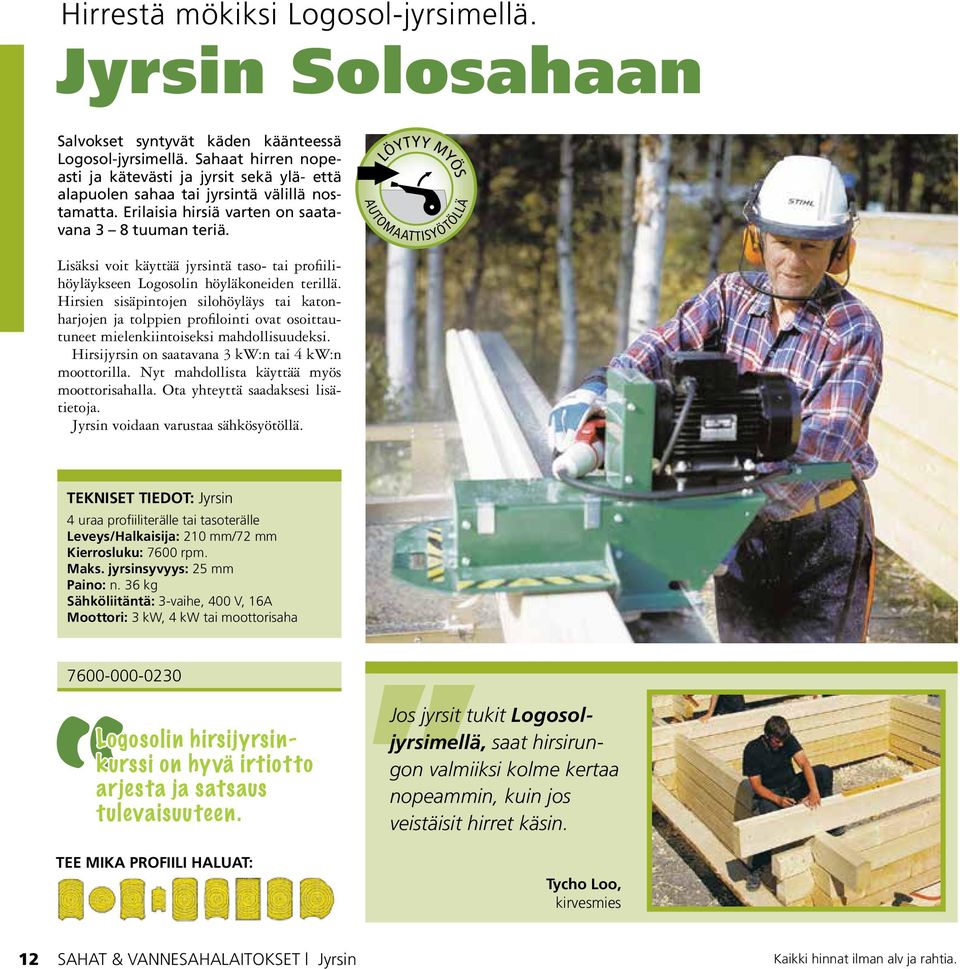

14 Hirrestä mökiksi Logosol-jyrsimellä. Jyrsin Solosahaan Salvokset syntyvät käden käänteessä Logosol-jyrsimellä. Sahaat hirren nopeasti ja kätevästi ja jyrsit sekä ylä- että alapuolen sahaa tai jyrsintä välillä nostamatta. Erilaisia hirsiä varten on saatavana 3 8 tuuman teriä. LÖYTYY MYÖS AUTOMAATTISYÖTÖLLÄ Lisäksi voit käyttää jyrsintä taso- tai profiilihöyläykseen Logosolin höyläkoneiden terillä. Hirsien sisäpintojen silohöyläys tai katonharjojen ja tolppien profilointi ovat osoittautuneet mielenkiintoiseksi mahdollisuudeksi. Hirsijyrsin on saatavana 3 kw:n tai 4 kw:n moottorilla. Nyt mahdollista käyttää myös moottorisahalla. Ota yhteyttä saadaksesi lisätietoja. Jyrsin voidaan varustaa sähkösyötöllä. TEKNISET TIEDOT: Jyrsin 4 uraa profiiliterälle tai tasoterälle Leveys/Halkaisija: 210 mm/72 mm Kierrosluku: 7600 rpm. Maks. jyrsinsyvyys: 25 mm Paino: n. 36 kg Sähköliitäntä: 3-vaihe, 400 V, 16A Moottori: 3 kw, 4 kw tai moottorisaha Logosolin hirsijyrsinkurssi on hyvä irtiotto arjesta ja satsaus tulevaisuuteen. TEE MIKA PROFIILI HALUAT: Jos jyrsit tukit Logosoljyrsimellä, saat hirsirungon valmiiksi kolme kertaa nopeammin, kuin jos veistäisit hirret käsin. Tycho Loo, kirvesmies 12 SAHAT & VANNESAHALAITOKSET Jyrsin

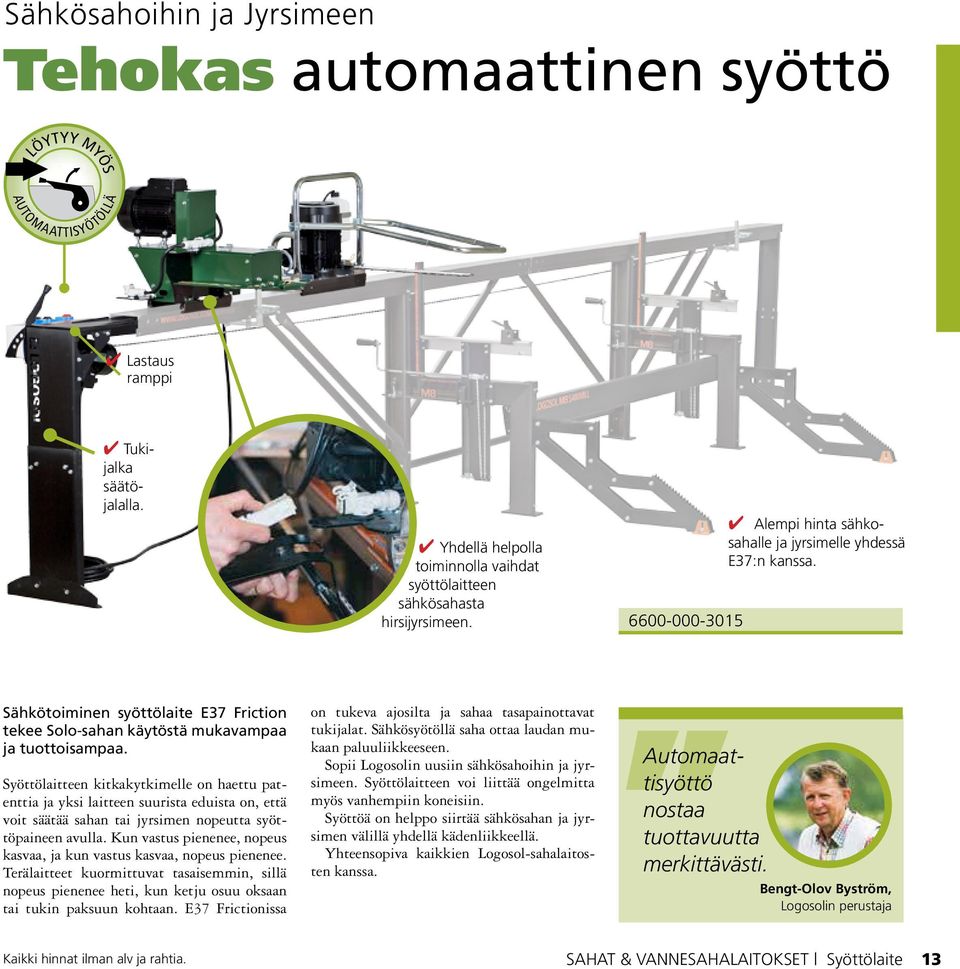

15 LÖYTYY MYÖS Sähkösahoihin ja Jyrsimeen Tehokas automaattinen syöttö AUTOMAATTISYÖTÖLLÄ Lastaus ramppi Tukijalka säätöjalalla. Yhdellä helpolla toiminnolla vaihdat syöttölaitteen sähkösahasta hirsijyrsimeen Alempi hinta sähkosahalle ja jyrsimelle yhdessä E37:n kanssa. Sähkötoiminen syöttölaite E37 Friction tekee Solo-sahan käytöstä mukavampaa ja tuottoisampaa. Syöttölaitteen kitkakytkimelle on haettu patenttia ja yksi laitteen suurista eduista on, että voit säätää sahan tai jyrsimen nopeutta syöttöpaineen avulla. Kun vastus pienenee, nopeus kasvaa, ja kun vastus kasvaa, nopeus pienenee. Terälaitteet kuormittuvat tasaisemmin, sillä nopeus pienenee heti, kun ketju osuu oksaan tai tukin paksuun kohtaan. E37 Frictionissa on tukeva ajosilta ja sahaa tasapainottavat tukijalat. Sähkösyötöllä saha ottaa laudan mukaan paluuliikkeeseen. Sopii Logosolin uusiin sähkösahoihin ja jyrsimeen. Syöttölaitteen voi liittää ongelmitta myös vanhempiin koneisiin. Syöttöä on helppo siirtää sähkösahan ja jyrsimen välillä yhdellä kädenliikkeellä. Yhteensopiva kaikkien Logosol-sahalaitosten kanssa. Automaattisyöttö nostaa tuottavuutta merkittävästi. Bengt-Olov Byström, Logosolin perustaja SAHAT & VANNESAHALAITOKSET Syöttölaite 13

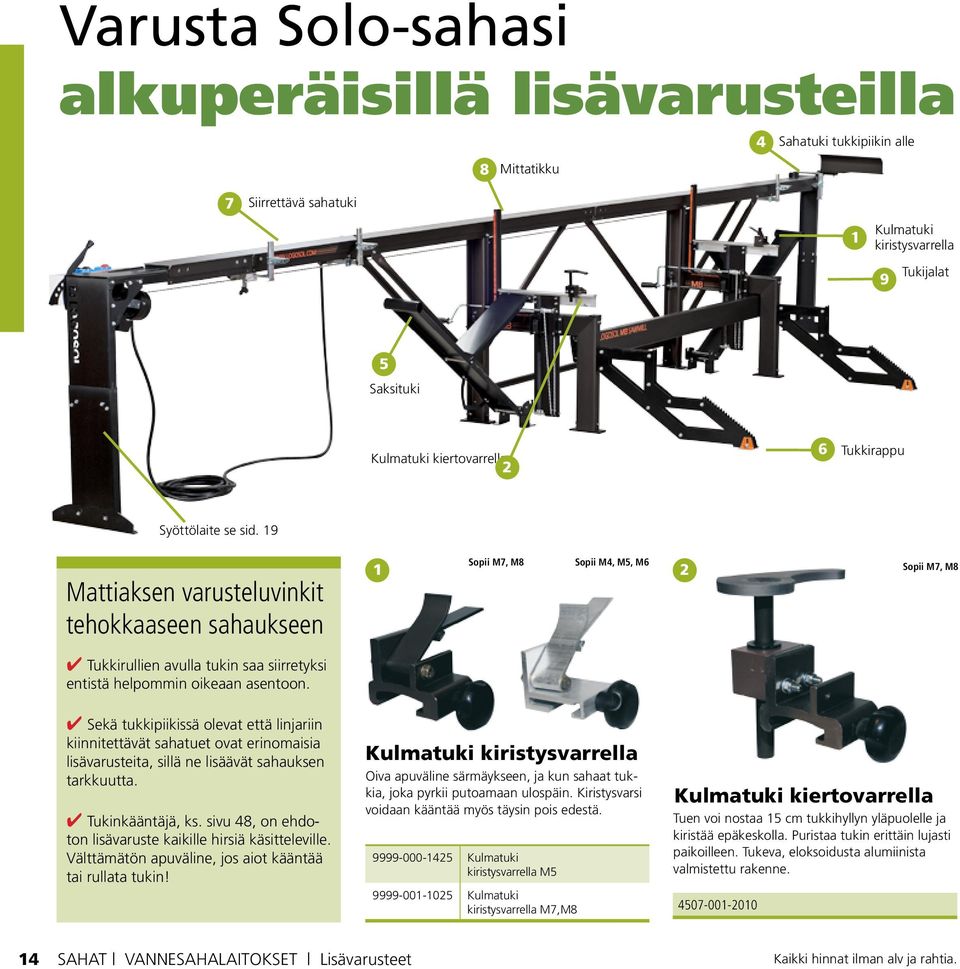

16 Varusta Solo-sahasi alkuperäisillä lisävarusteilla 8 Mittatikku 4 Sahatuki tukkipiikin alle 7 Siirrettävä sahatuki 1 Kulmatuki kiristysvarrella 9 Tukijalat 5 Saksituki Kulmatuki kiertovarrella 2 6 Tukkirappu Syöttölaite se sid. 19 Mattiaksen varusteluvinkit tehokkaaseen sahaukseen 1 Sopii M7, M8 Sopii M4, M5, M6 2 Sopii M7, M8 Tukkirullien avulla tukin saa siirretyksi entistä helpommin oikeaan asentoon. Sekä tukkipiikissä olevat että linjariin kiinnitettävät sahatuet ovat erinomaisia lisävarusteita, sillä ne lisäävät sahauksen tarkkuutta. Tukinkääntäjä, ks. sivu 48, on ehdoton lisävaruste kaikille hirsiä käsitteleville. Välttämätön apuväline, jos aiot kääntää tai rullata tukin! Kulmatuki kiristysvarrella Oiva apuväline särmäykseen, ja kun sahaat tukkia, joka pyrkii putoamaan ulospäin. Kiristysvarsi voidaan kääntää myös täysin pois edestä Kulmatuki kiristysvarrella M Kulmatuki kiristysvarrella M7,M8 Kulmatuki kiertovarrella Tuen voi nostaa 15 cm tukkihyllyn yläpuolelle ja kiristää epäkeskolla. Puristaa tukin erittäin lujasti paikoilleen. Tukeva, eloksoidusta alumiinista valmistettu rakenne SAHAT VANNESAHALAITOKSET Lisävarusteet

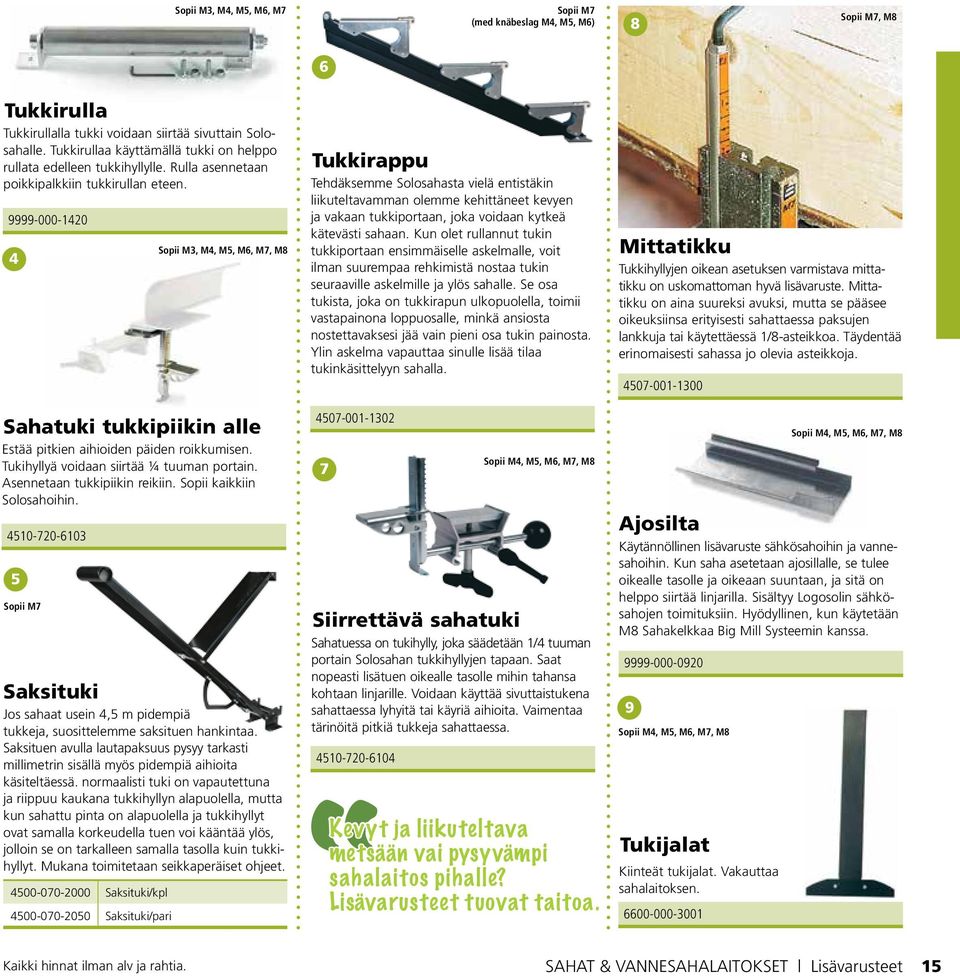

17 Sopii M3, M4, M5, M6, M7 Sopii M7 (med knäbeslag M4, M5, M6) 8 Sopii M7, M8 6 Tukkirulla Tukkirullalla tukki voidaan siirtää sivuttain Solosahalle. Tukkirullaa käyttämällä tukki on helppo rullata edelleen tukkihyllylle. Rulla asennetaan poikkipalkkiin tukkirullan eteen Sahatuki tukkipiikin alle Estää pitkien aihioiden päiden roikkumisen. Tukihyllyä voidaan siirtää ¼ tuuman portain. Asennetaan tukkipiikin reikiin. Sopii kaikkiin Solosahoihin Sopii M7 Saksituki Jos sahaat usein 4,5 m pidempiä tukkeja, suosittelemme saksituen hankintaa. Saksituen avulla lautapaksuus pysyy tarkasti millimetrin sisällä myös pidempiä aihioita käsiteltäessä. normaalisti tuki on vapautettuna ja riippuu kaukana tukkihyllyn alapuolella, mutta kun sahattu pinta on alapuolella ja tukkihyllyt ovat samalla korkeudella tuen voi kääntää ylös, jolloin se on tarkalleen samalla tasolla kuin tukkihyllyt. Mukana toimitetaan seikkaperäiset ohjeet Saksituki/kpl Saksituki/pari Sopii M3, M4, M5, M6, M7, M8 Tukkirappu Tehdäksemme Solosahasta vielä entistäkin liikuteltavamman olemme kehittäneet kevyen ja vakaan tukkiportaan, joka voidaan kytkeä kätevästi sahaan. Kun olet rullannut tukin tukkiportaan ensimmäiselle askelmalle, voit ilman suurempaa rehkimistä nostaa tukin seuraaville askelmille ja ylös sahalle. Se osa tukista, joka on tukkirapun ulkopuolella, toimii vastapainona loppuosalle, minkä ansiosta nostettavaksesi jää vain pieni osa tukin painosta. Ylin askelma vapauttaa sinulle lisää tilaa tukinkäsittelyyn sahalla Siirrettävä sahatuki Sahatuessa on tukihylly, joka säädetään 1/4 tuuman portain Solosahan tukkihyllyjen tapaan. Saat nopeasti lisätuen oikealle tasolle mihin tahansa kohtaan linjarille. Voidaan käyttää sivuttaistukena sahattaessa lyhyitä tai käyriä aihioita. Vaimentaa tärinöitä pitkiä tukkeja sahattaessa Sopii M4, M5, M6, M7, M8 Kevyt ja liikuteltava metsään vai pysyvämpi sahalaitos pihalle? Lisävarusteet tuovat taitoa. Mittatikku Tukkihyllyjen oikean asetuksen varmistava mittatikku on uskomattoman hyvä lisävaruste. Mittatikku on aina suureksi avuksi, mutta se pääsee oikeuksiinsa erityisesti sahattaessa paksujen lankkuja tai käytettäessä 1/8-asteikkoa. Täydentää erinomaisesti sahassa jo olevia asteikkoja Ajosilta Käytännöllinen lisävaruste sähkösahoihin ja vannesahoihin. Kun saha asetetaan ajosillalle, se tulee oikealle tasolle ja oikeaan suuntaan, ja sitä on helppo siirtää linjarilla. Sisältyy Logosolin sähkösahojen toimituksiin. Hyödyllinen, kun käytetään M8 Sahakelkkaa Big Mill Systeemin kanssa Sopii M4, M5, M6, M7, M8 Tukijalat Kiinteät tukijalat. Vakauttaa sahalaitoksen Sopii M4, M5, M6, M7, M8 SAHAT & VANNESAHALAITOKSET Lisävarusteet 15

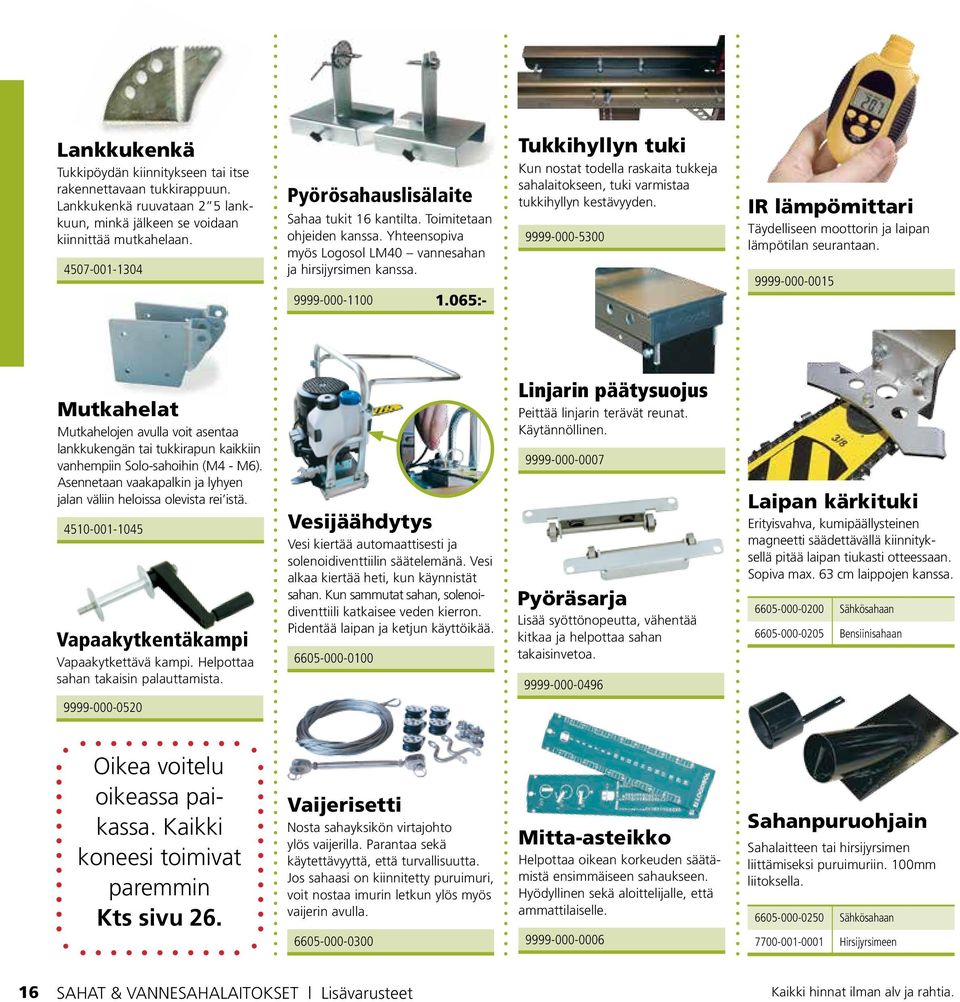

18 Lankkukenkä Tukkipöydän kiinnitykseen tai itse rakennettavaan tukkirappuun. Lankkukenkä ruuvataan 2 5 lankkuun, minkä jälkeen se voidaan kiinnittää mutkahelaan Pyörösahauslisälaite Sahaa tukit 16 kantilta. Toimitetaan ohjeiden kanssa. Yhteensopiva myös Logosol LM40 vannesahan ja hirsijyrsimen kanssa :- Tukkihyllyn tuki Kun nostat todella raskaita tukkeja sahalaitokseen, tuki varmistaa tukkihyllyn kestävyyden IR lämpömittari Täydelliseen moottorin ja laipan lämpötilan seurantaan Mutkahelat Mutkahelojen avulla voit asentaa lankkukengän tai tukkirapun kaikkiin vanhempiin Solo-sahoihin (M4 - M6). Asennetaan vaakapalkin ja lyhyen jalan väliin heloissa olevista rei istä Vapaakytkentäkampi Vapaakytkettävä kampi. Helpottaa sahan takaisin palauttamista. Vesijäähdytys Vesi kiertää automaattisesti ja solenoidiventtiilin säätelemänä. Vesi alkaa kiertää heti, kun käynnistät sahan. Kun sammutat sahan, solenoidiventtiili katkaisee veden kierron. Pidentää laipan ja ketjun käyttöikää Linjarin päätysuojus Peittää linjarin terävät reunat. Käytännöllinen Pyöräsarja Lisää syöttönopeutta, vähentää kitkaa ja helpottaa sahan takaisinvetoa Laipan kärkituki Erityisvahva, kumipäällysteinen magneetti säädettävällä kiinnityksellä pitää laipan tiukasti otteessaan. Sopiva max. 63 cm laippojen kanssa Sähkösahaan Bensiinisahaan Oikea voitelu oikeassa paikassa. Kaikki koneesi toimivat paremmin Kts sivu 26. Vaijerisetti Nosta sahayksikön virtajohto ylös vaijerilla. Parantaa sekä käytettävyyttä, että turvallisuutta. Jos sahaasi on kiinnitetty puruimuri, voit nostaa imurin letkun ylös myös vaijerin avulla Mitta-asteikko Helpottaa oikean korkeuden säätämistä ensimmäiseen sahaukseen. Hyödyllinen sekä aloittelijalle, että ammattilaiselle Sahanpuruohjain Sahalaitteen tai hirsijyrsimen liittämiseksi puruimuriin. 100mm liitoksella Sähkösahaan Hirsijyrsimeen 16 SAHAT & VANNESAHALAITOKSET Lisävarusteet

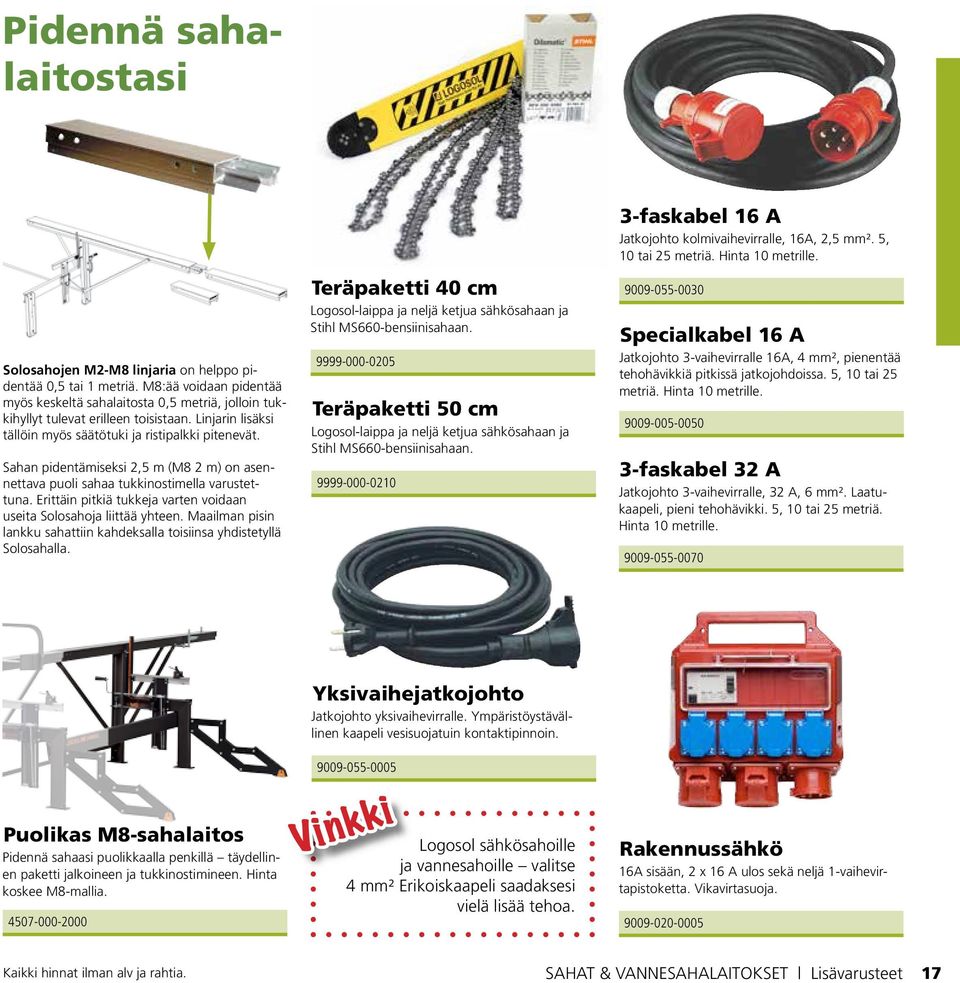

19 Pidennä sahalaitostasi Solosahojen M2-M8 linjaria on helppo pidentää 0,5 tai 1 metriä. M8:ää voidaan pidentää myös keskeltä sahalaitosta 0,5 metriä, jolloin tukkihyllyt tulevat erilleen toisistaan. Linjarin lisäksi tällöin myös säätötuki ja ristipalkki pitenevät. Sahan pidentämiseksi 2,5 m (M8 2 m) on asennettava puoli sahaa tukkinostimella varustettuna. Erittäin pitkiä tukkeja varten voidaan useita Solosahoja liittää yhteen. Maailman pisin lankku sahattiin kahdeksalla toisiinsa yhdistetyllä Solosahalla. Teräpaketti 40 cm Logosol-laippa ja neljä ketjua sähkösahaan ja Stihl MS660-bensiinisahaan Teräpaketti 50 cm Logosol-laippa ja neljä ketjua sähkösahaan ja Stihl MS660-bensiinisahaan faskabel 16 A Jatkojohto kolmivaihevirralle, 16A, 2,5 mm². 5, 10 tai 25 metriä. Hinta 10 metrille Specialkabel 16 A Jatkojohto 3-vaihevirralle 16A, 4 mm², pienentää tehohävikkiä pitkissä jatkojohdoissa. 5, 10 tai 25 metriä. Hinta 10 metrille faskabel 32 A Jatkojohto 3-vaihevirralle, 32 A, 6 mm². Laatukaapeli, pieni tehohävikki. 5, 10 tai 25 metriä. Hinta 10 metrille Yksivaihejatkojohto Jatkojohto yksivaihevirralle. Ympäristöystävällinen kaapeli vesisuojatuin kontaktipinnoin. Puolikas M8-sahalaitos Pidennä sahaasi puolikkaalla penkillä täydellinen paketti jalkoineen ja tukkinostimineen. Hinta koskee M8-mallia Vinkki Logosol sähkösahoille ja vannesahoille valitse 4 mm² Erikoiskaapeli saadaksesi vielä lisää tehoa. Rakennussähkö 16A sisään, 2 x 16 A ulos sekä neljä 1-vaihevirtapistoketta. Vikavirtasuoja SAHAT & VANNESAHALAITOKSET Lisävarusteet 17

20 BIG MILL SYSTEEMI Rakenna ja sovita sahausvarusteesi omien tarpeidesi mukaan Big Mill Systeemi on tarkkaan harkittu valikoima linjareita, tukia ja muita lisävarusteita, jotka sopivat Timmerjigiin ja voit rakentaa juuri omiin tarpeisiisi mitoitetun sahalaitoksen. Komponenteissa on kaksi linjaa: Normaalikokoisten tukkien sahaukseen ja ylisuurten tukkien sahaukseen. Useimmat komponentit ovat yhteisiä ja voit rakentaa laitetta yhä uudelleen ja uudelleen. Kaikki alumiinikomponentit ovat erittäin kovia ja helppohoitoisia anodisoidun pinnan vuoksi. Jotkut teräskomponenteista on käsitelty nitrogeenikaasulla ja vahvennettu öljyllä, joka antaa teräkselle korkean kestävyyden, pienentää kitkaa ja antaa sille ominaisen mustan värin. Olemme tehneet neljä valmista pakettia eri tarkoituksiin. Kun haluat, voit päivittää pakettiasi milloin tahansa. Mikä paketti sopii juuri sinulle parhaiten? Big Mill Timmerjigg Big Mill Basic Big Mill LSG Big Mill PRO Hyvä tietää Big Mill Systeemistä Sahaa mahdollisimman lyhyitä tukkeja ja saat paremman tarkkuuden ja työ käy helpommin. Alumiiniset linjarit voidaan yhdistää ja pidentää tarvittaessa. Linjarit on saatavissa 0,5 m, 1 m ja 2,75 metrin mittaisina. Kun linjari on pidempi kuin 4 m, tulee keskitukea käyttää tukin keskellä. Mikäli pituus on 7 m tai enemmän, pitää käyttää kahta liitostukea. Big Mill Systeemin Timmerjiggiä ja linjareita voidaan myös käyttä Logosol Solosahassa tai Woodworker s Millissä, mikäli haluat myöhemmin päivittää sahalaitostasi. Valmiit paketit ovat käyttövalmiita, mutta mikä tahansa komponentti on tilattavissa myös erikseen. Löydät enemmän tietoa systeemin mahdollisuuksista, komponenteista ja lisävarusteita Big Mill Systeemin käyttöoppaasta. Meiltä löydät ketjusahat, laipat ja ketjut, jotka sopivat tukin sahaukseen, mutta voit käyttää myös entistä sahaasi, mikäli sen laipan kiinnitys on kahdella pultilla. Puuntyöstö on hauskaa. Tunne on sanoinkuvaamaton, kun pidät käsissäsi ihan ensimmäistä itse sahattua lankkua! 18 SAHAT & VANNESAHALAITOKSET Big Mill Systeemi
