TERÄKETJUT MONITOIMIKONEISIIN

Transkriptio

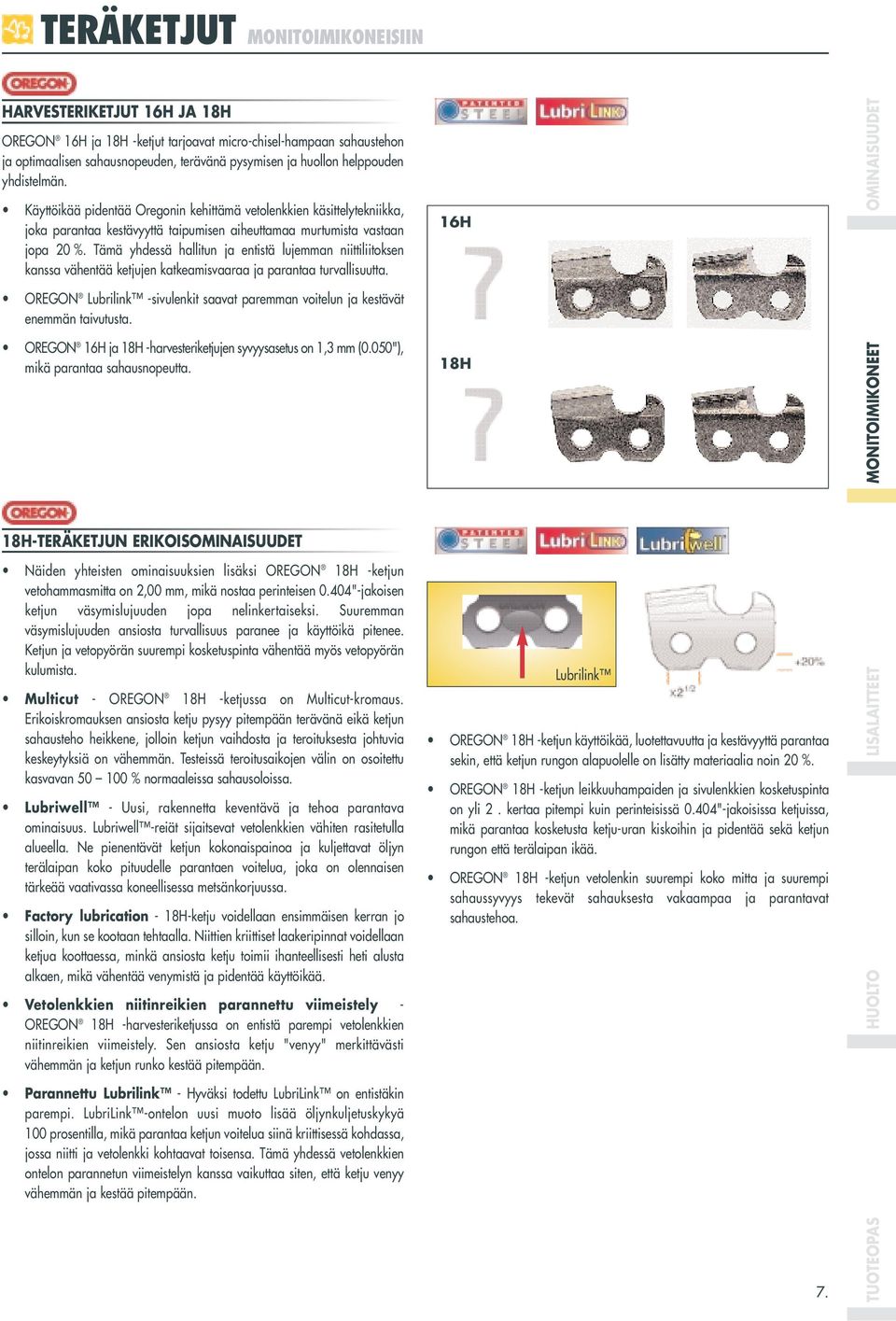

1 TERÄKETJUT MONITOIMIKONEISIIN HARVESTERIKETJUT 16H JA 18H OREGON 16H ja 18H -ketjut tarjoavat micro-chisel-hampaan sahaustehon ja optimaalisen sahausnopeuden, terävänä pysymisen ja huollon helppouden yhdistelmän. Käyttöikää pidentää Oregonin kehittämä vetolenkkien käsittelytekniikka, joka parantaa kestävyyttä taipumisen aiheuttamaa murtumista vastaan jopa 20 %. Tämä yhdessä hallitun ja entistä lujemman niittiliitoksen kanssa vähentää ketjujen katkeamisvaaraa ja parantaa turvallisuutta. OREGON Lubrilink -sivulenkit saavat paremman voitelun ja kestävät enemmän taivutusta. OREGON 16H ja 18H -harvesteriketjujen syvyysasetus on 1,3 mm (0.050"), mikä parantaa sahausnopeutta. 16H 18H 18H-TERÄKETJUN ERIKOIS Näiden yhteisten ominaisuuksien lisäksi OREGON 18H -ketjun vetohammasmitta on 2,00 mm, mikä nostaa perinteisen 0.404"-jakoisen ketjun väsymislujuuden jopa nelinkertaiseksi. Suuremman väsymislujuuden ansiosta turvallisuus paranee ja käyttöikä pitenee. Ketjun ja vetopyörän suurempi kosketuspinta vähentää myös vetopyörän kulumista. Multicut - OREGON 18H -ketjussa on Multicut-kromaus. Erikoiskromauksen ansiosta ketju pysyy pitempään terävänä eikä ketjun sahausteho heikkene, jolloin ketjun vaihdosta ja teroituksesta johtuvia keskeytyksiä on vähemmän. Testeissä teroitusaikojen välin on osoitettu kasvavan % normaaleissa sahausoloissa. Lubriwell - Uusi, rakennetta keventävä ja tehoa parantava ominaisuus. Lubriwell -reiät sijaitsevat vetolenkkien vähiten rasitetulla alueella. Ne pienentävät ketjun kokonaispainoa ja kuljettavat öljyn terälaipan koko pituudelle parantaen voitelua, joka on olennaisen tärkeää vaativassa koneellisessa metsänkorjuussa. Factory lubrication - 18H-ketju voidellaan ensimmäisen kerran jo silloin, kun se kootaan tehtaalla. Niittien kriittiset laakeripinnat voidellaan ketjua koottaessa, minkä ansiosta ketju toimii ihanteellisesti heti alusta alkaen, mikä vähentää venymistä ja pidentää käyttöikää. Vetolenkkien niitinreikien parannettu viimeistely - OREGON 18H -harvesteriketjussa on entistä parempi vetolenkkien niitinreikien viimeistely. Sen ansiosta ketju "venyy" merkittävästi vähemmän ja ketjun runko kestää pitempään. Parannettu Lubrilink - Hyväksi todettu LubriLink on entistäkin parempi. LubriLink -ontelon uusi muoto lisää öljynkuljetuskykyä 100 prosentilla, mikä parantaa ketjun voitelua siinä kriittisessä kohdassa, jossa niitti ja vetolenkki kohtaavat toisensa. Tämä yhdessä vetolenkkien ontelon parannetun viimeistelyn kanssa vaikuttaa siten, että ketju venyy vähemmän ja kestää pitempään. Lubrilink OREGON 18H -ketjun käyttöikää, luotettavuutta ja kestävyyttä parantaa sekin, että ketjun rungon alapuolelle on lisätty materiaalia noin 20 %. OREGON 18H -ketjun leikkuuhampaiden ja sivulenkkien kosketuspinta on yli 2. kertaa pitempi kuin perinteisissä 0.404"-jakoisissa ketjuissa, mikä parantaa kosketusta ketju-uran kiskoihin ja pidentää sekä ketjun rungon että terälaipan ikää. OREGON 18H -ketjun vetolenkin suurempi koko mitta ja suurempi sahaussyvyys tekevät sahauksesta vakaampaa ja parantavat sahaustehoa. 7.

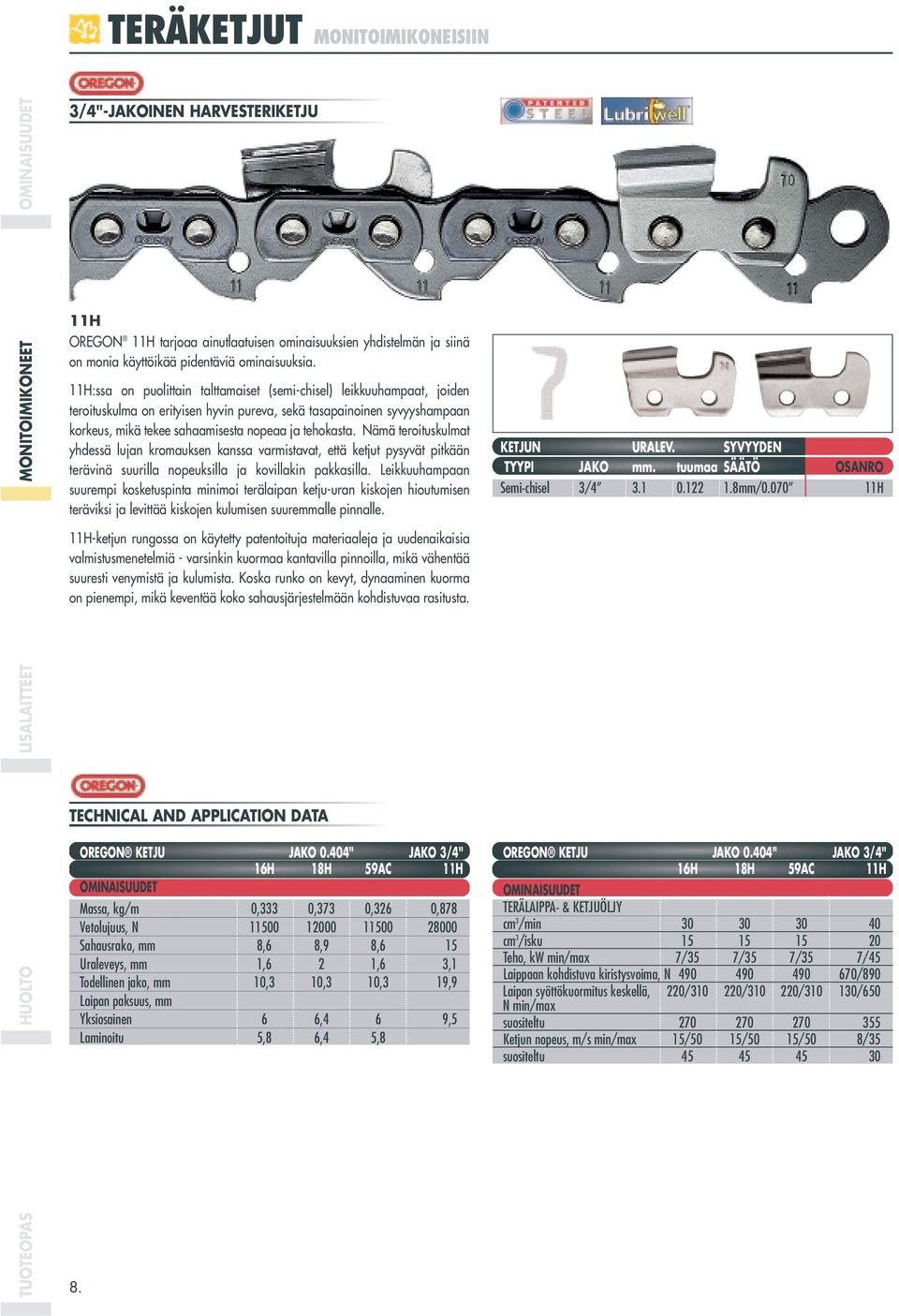

2 TERÄKETJUT MONITOIMIKONEISIIN 3/4"-JAKOINEN HARVESTERIKETJU 11H OREGON 11H tarjoaa ainutlaatuisen ominaisuuksien yhdistelmän ja siinä on monia käyttöikää pidentäviä ominaisuuksia. 11H:ssa on puolittain talttamaiset (semi-chisel) leikkuuhampaat, joiden teroituskulma on erityisen hyvin pureva, sekä tasapainoinen syvyyshampaan korkeus, mikä tekee sahaamisesta nopeaa ja tehokasta. Nämä teroituskulmat yhdessä lujan kromauksen kanssa varmistavat, että ketjut pysyvät pitkään terävinä suurilla nopeuksilla ja kovillakin pakkasilla. Leikkuuhampaan suurempi kosketuspinta minimoi terälaipan ketju-uran kiskojen hioutumisen teräviksi ja levittää kiskojen kulumisen suuremmalle pinnalle. 11H-ketjun rungossa on käytetty patentoituja materiaaleja ja uudenaikaisia valmistusmenetelmiä - varsinkin kuormaa kantavilla pinnoilla, mikä vähentää suuresti venymistä ja kulumista. Koska runko on kevyt, dynaaminen kuorma on pienempi, mikä keventää koko sahausjärjestelmään kohdistuvaa rasitusta. KETJUN URALEV. SYVYYDEN TYYPI JAKO mm. tuumaa SÄÄTÖ OSANRO Semi-chisel 3/ mm/ H TECHNICAL AND APPLICATION DATA OREGON KETJU JAKO 0.404" JAKO 3/4" 16H 18H 59AC 11H Massa, kg/m 0,333 0,373 0,326 0,878 Vetolujuus, N Sahausrako, mm 8,6 8,9 8,6 15 Uraleveys, mm 1,6 2 1,6 3,1 Todellinen jako, mm 10,3 10,3 10,3 19,9 Laipan paksuus, mm Yksiosainen 6 6,4 6 9,5 Laminoitu 5,8 6,4 5,8 OREGON KETJU JAKO 0.404" JAKO 3/4" 16H 18H 59AC 11H TERÄLAIPPA- & KETJUÖLJY cm 3 /min cm 3 /isku Teho, kw min/max 7/35 7/35 7/35 7/45 Laippaan kohdistuva kiristysvoima, N /890 Laipan syöttökuormitus keskellä, 220/ / / /650 N min/max suositeltu Ketjun nopeus, m/s min/max 15/50 15/50 15/50 8/35 suositeltu

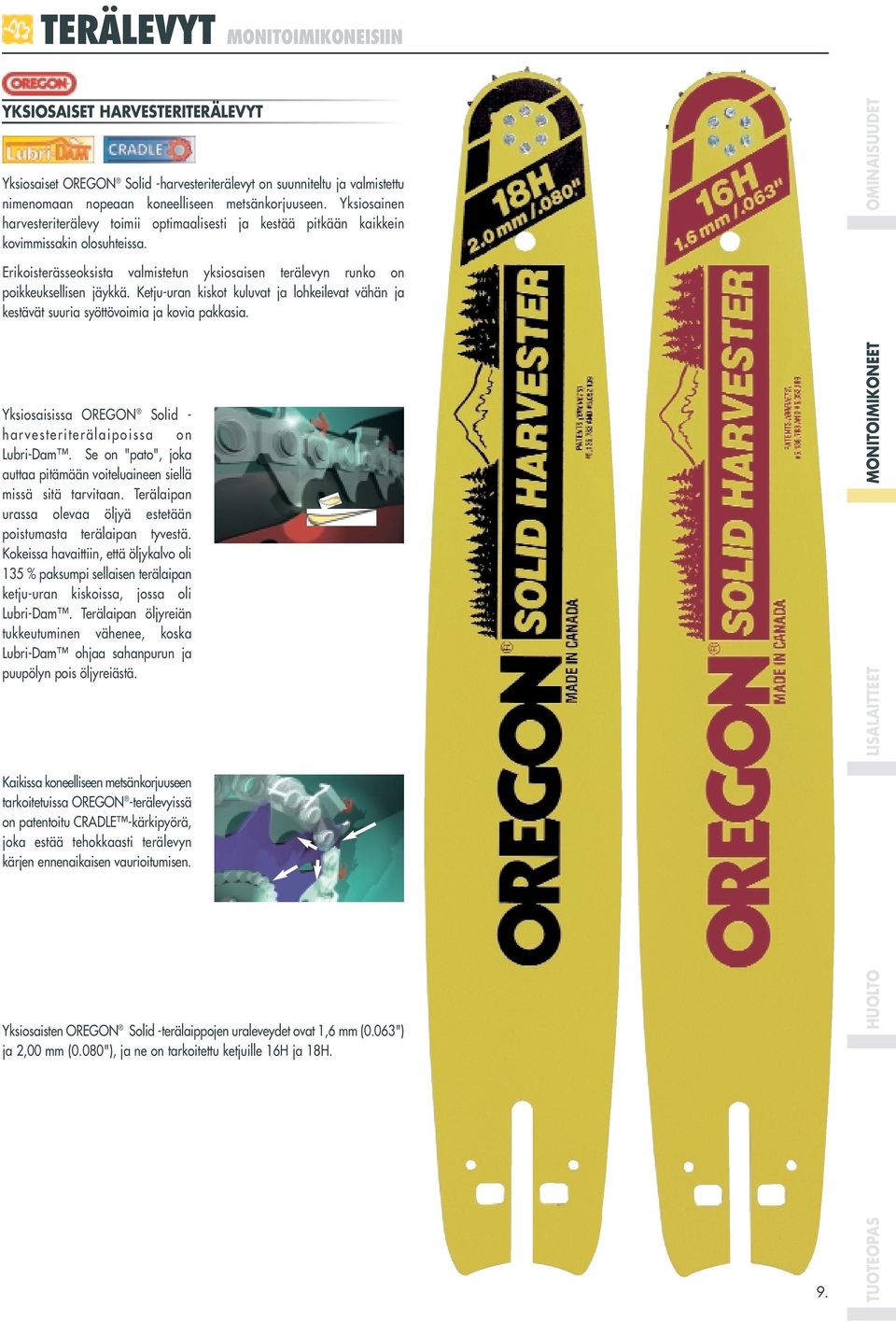

3 YKSIOSAISET HARVESTERITERÄLEVYT Yksiosaiset OREGON Solid -harvesteriterälevyt on suunniteltu ja valmistettu nimenomaan nopeaan koneelliseen metsänkorjuuseen. Yksiosainen harvesteriterälevy toimii optimaalisesti ja kestää pitkään kaikkein kovimmissakin olosuhteissa. Erikoisterässeoksista valmistetun yksiosaisen terälevyn runko on poikkeuksellisen jäykkä. Ketju-uran kiskot kuluvat ja lohkeilevat vähän ja kestävät suuria syöttövoimia ja kovia pakkasia. Yksiosaisissa OREGON Solid - harvesteriterälaipoissa on Lubri-Dam. Se on "pato", joka auttaa pitämään voiteluaineen siellä missä sitä tarvitaan. Terälaipan urassa olevaa öljyä estetään poistumasta terälaipan tyvestä. Kokeissa havaittiin, että öljykalvo oli 135 % paksumpi sellaisen terälaipan ketju-uran kiskoissa, jossa oli Lubri-Dam. Terälaipan öljyreiän tukkeutuminen vähenee, koska Lubri-Dam ohjaa sahanpurun ja puupölyn pois öljyreiästä. Kaikissa koneelliseen metsänkorjuuseen tarkoitetuissa OREGON -terälevyissä on patentoitu CRADLE -kärkipyörä, joka estää tehokkaasti terälevyn kärjen ennenaikaisen vaurioitumisen. Yksiosaisten OREGON Solid -terälaippojen uraleveydet ovat 1,6 mm (0.063") ja 2,00 mm (0.080"), ja ne on tarkoitettu ketjuille 16H ja 18H. 9.

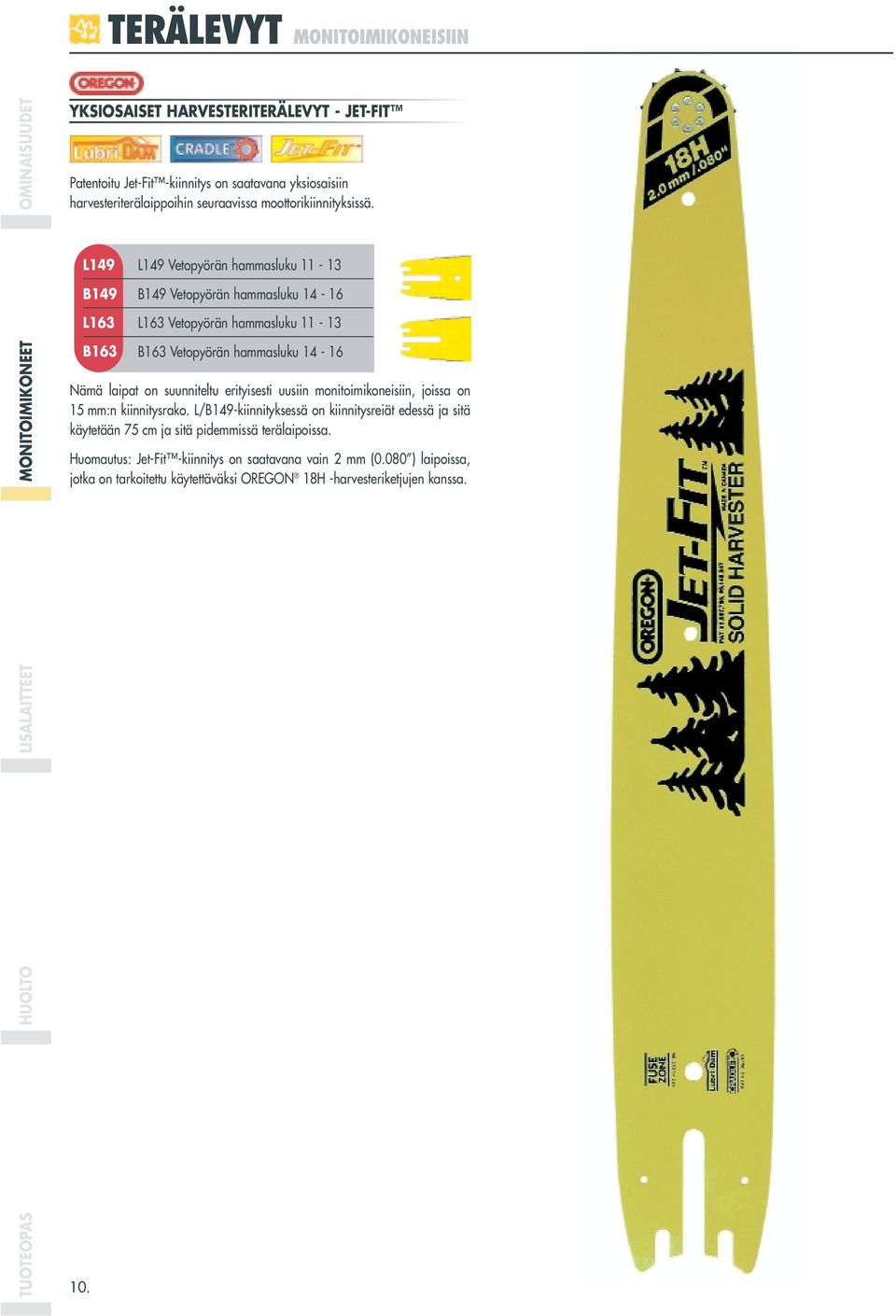

4 YKSIOSAISET HARVESTERITERÄLEVYT - JET-FIT Patentoitu Jet-Fit -kiinnitys on saatavana yksiosaisiin harvesteriterälaippoihin seuraavissa moottorikiinnityksissä. L149 B149 L149 Vetopyörän hammasluku B149 Vetopyörän hammasluku L163 B163 L163 Vetopyörän hammasluku B163 Vetopyörän hammasluku Nämä laipat on suunniteltu erityisesti uusiin monitoimikoneisiin, joissa on 15 mm:n kiinnitysrako. L/B149-kiinnityksessä on kiinnitysreiät edessä ja sitä käytetään 75 cm ja sitä pidemmissä terälaipoissa. Huomautus: Jet-Fit -kiinnitys on saatavana vain 2 mm (0.080 ) laipoissa, jotka on tarkoitettu käytettäväksi OREGON 18H -harvesteriketjujen kanssa. 10.

5 ERIKOISTERÄLAIPAT Saatavana on täysi valikoima terälaippoja kantojen käsittelyyn monitoimikoneilla. Tämä terälaipat levittävät liuoksen terälaipan etureunassa olevien reikien kautta niin, että liuos peittää sahauspinnan mahdollisimman hyvin. Tätä terälaippaa saa vain uraleveydellä 2,00 mm (0.080"), joka sopii OREGON 18H -ketjulle. Kannon peiton maksimoimiseksi OREGON -erikoisterälaippa on saatavana oikeakätisenä ja vasenkätisenä muunnoksena. 11.

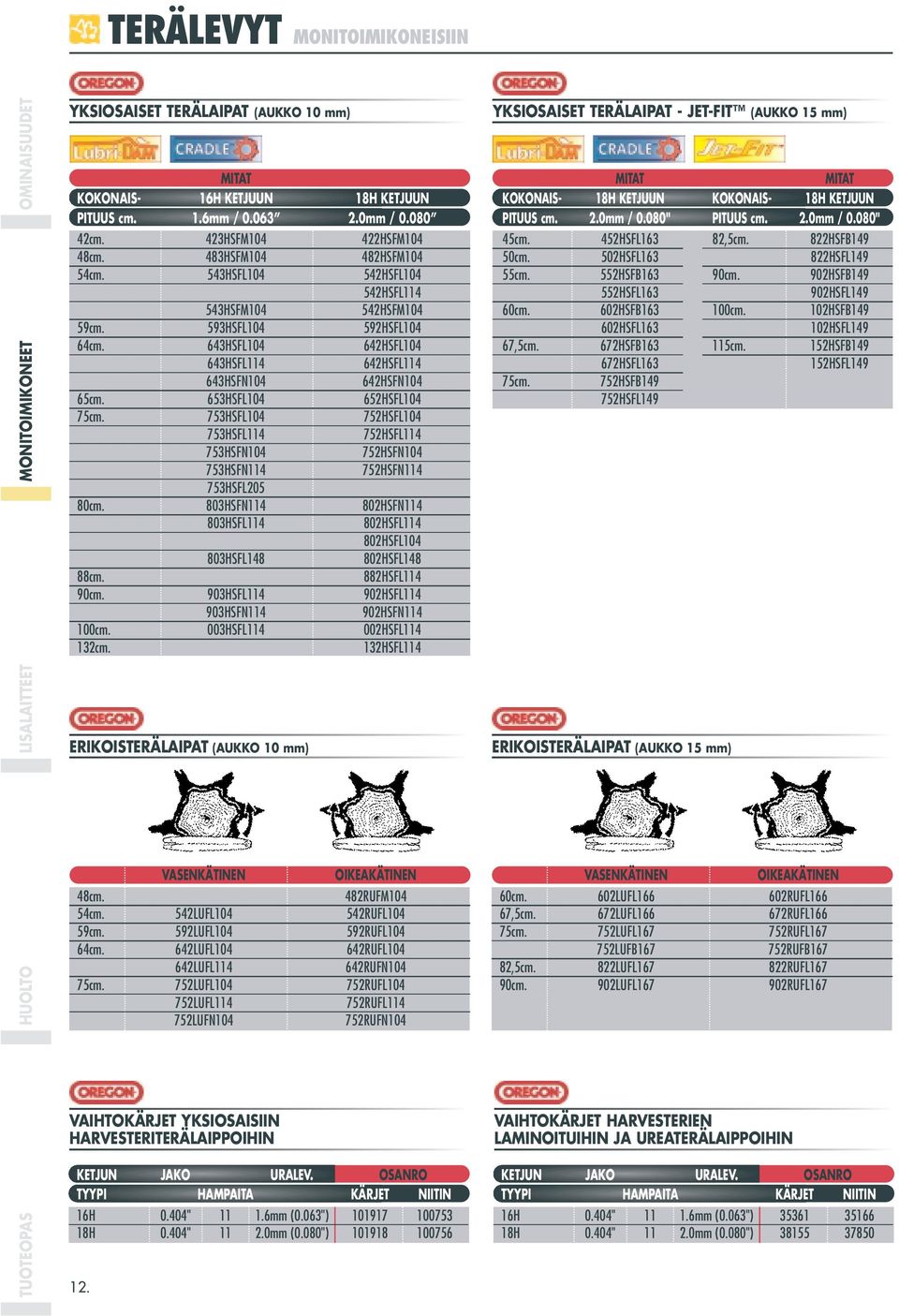

6 YKSIOSAISET TERÄLAIPAT (AUKKO 10 mm) MITAT KOKONAIS- 16H KETJUUN 18H KETJUUN PITUUS cm. 1.6mm / mm / cm. 423HSFM HSFM104 48cm. 483HSFM HSFM104 54cm. 543HSFL HSFL HSFL HSFM HSFM104 59cm. 593HSFL HSFL104 64cm. 643HSFL HSFL HSFL HSFL HSFN HSFN104 65cm. 653HSFL HSFL104 75cm. 753HSFL HSFL HSFL HSFL HSFN HSFN HSFN HSFN HSFL205 80cm. 803HSFN HSFN HSFL HSFL HSFL HSFL HSFL148 88cm. 882HSFL114 90cm. 903HSFL HSFL HSFN HSFN cm. 003HSFL HSFL cm. 132HSFL114 ERIKOISTERÄLAIPAT (AUKKO 10 mm) YKSIOSAISET TERÄLAIPAT - JET-FIT (AUKKO 15 mm) MITAT KOKONAIS- 18H KETJUUN PITUUS cm. 2.0mm / 0.080" 45cm. 452HSFL163 50cm. 502HSFL163 55cm. 552HSFB HSFL163 60cm. 602HSFB HSFL163 67,5cm. 672HSFB HSFL163 75cm. 752HSFB HSFL149 ERIKOISTERÄLAIPAT (AUKKO 15 mm) MITAT KOKONAIS- 18H KETJUUN PITUUS cm. 2.0mm / 0.080" 82,5cm. 822HSFB HSFL149 90cm. 902HSFB HSFL cm. 102HSFB HSFL cm. 152HSFB HSFL149 VASENKÄTINEN OIKEAKÄTINEN 48cm. 482RUFM104 54cm. 542LUFL RUFL104 59cm. 592LUFL RUFL104 64cm. 642LUFL RUFL LUFL RUFN104 75cm. 752LUFL RUFL LUFL RUFL LUFN RUFN104 VASENKÄTINEN OIKEAKÄTINEN 60cm. 602LUFL RUFL166 67,5cm. 672LUFL RUFL166 75cm. 752LUFL RUFL LUFB RUFB167 82,5cm. 822LUFL RUFL167 90cm. 902LUFL RUFL167 VAIHTOKÄRJET YKSIOSAISIIN HARVESTERITERÄLAIPPOIHIN KETJUN JAKO URALEV. OSANRO TYYPI HAMPAITA KÄRJET NIITIN 16H 0.404" mm (0.063") H 0.404" mm (0.080") VAIHTOKÄRJET HARVESTERIEN LAMINOITUIHIN JA UREATERÄLAIPPOIHIN KETJUN JAKO URALEV. OSANRO TYYPI HAMPAITA KÄRJET NIITIN 16H 0.404" mm (0.063") H 0.404" mm (0.080")
