Korkea rakentaminen Tampereen tornihotelli

Koko: px
Aloita esitys sivulta:

Download "Korkea rakentaminen Tampereen tornihotelli"

Transkriptio

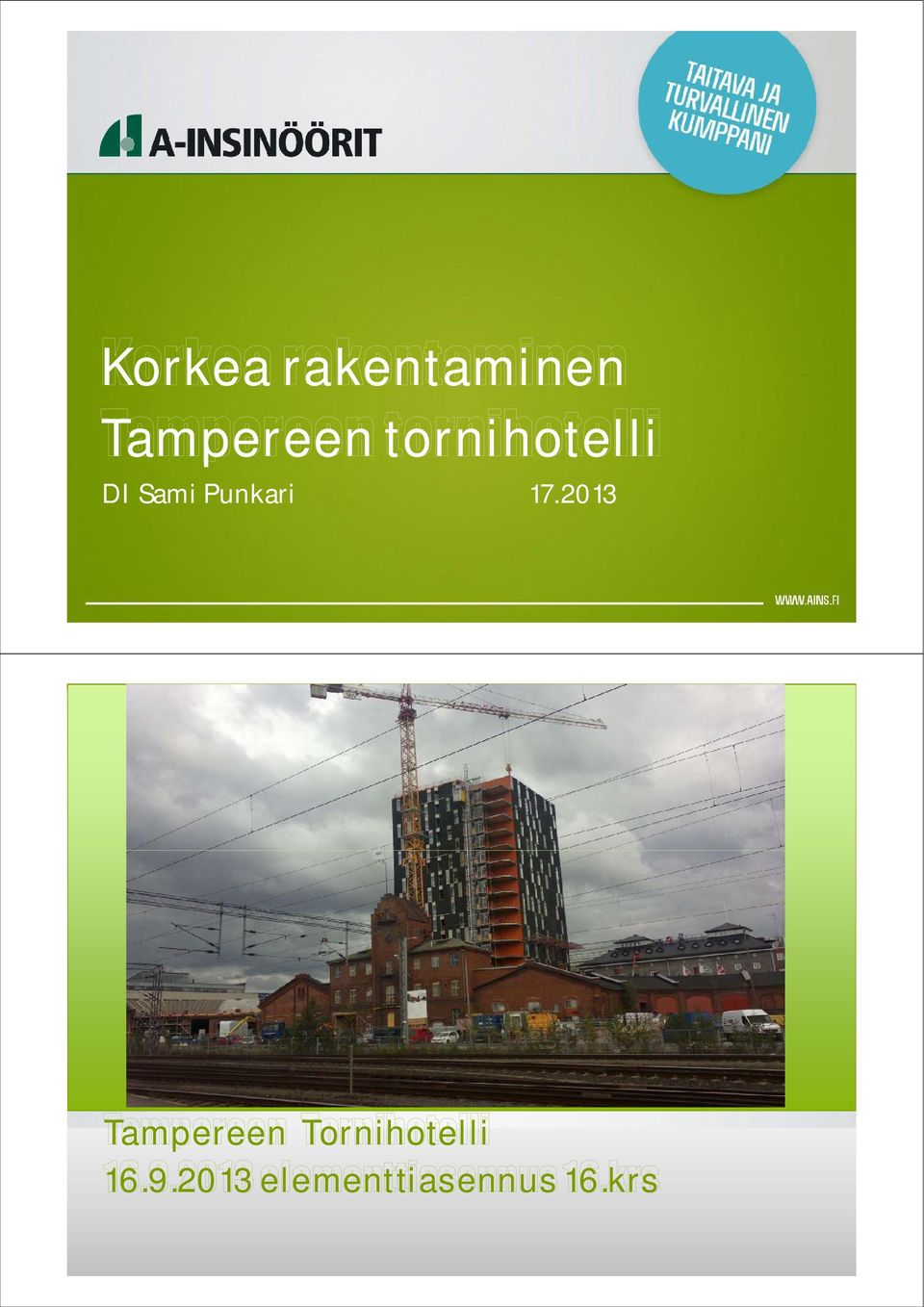

1 Korkea rakentaminen Tampereen tornihotelli DI Sami Punkari Tampereen Tornihotelli elementtiasennus 16.krs

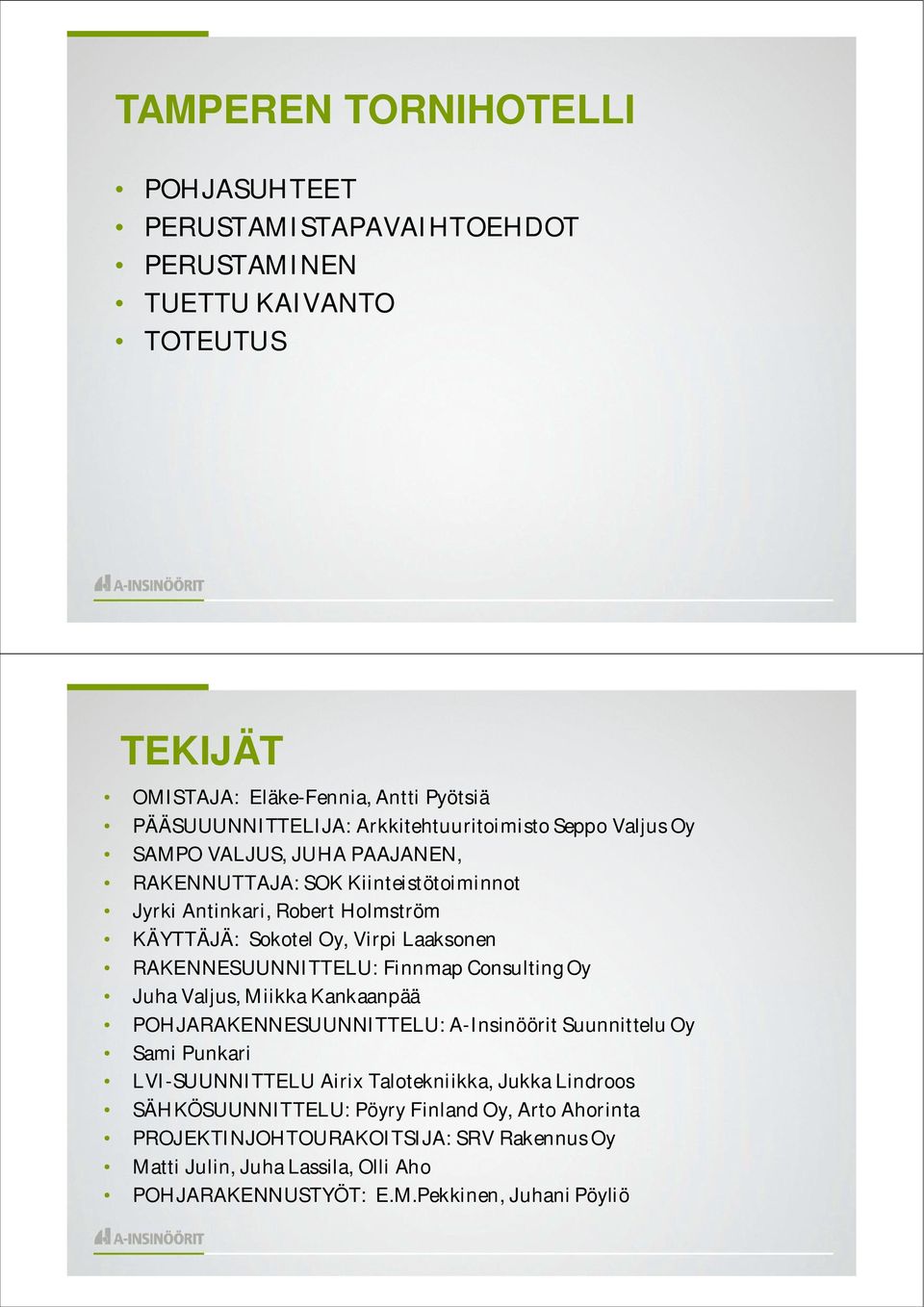

2 TAMPEREN TORNIHOTELLI POHJASUHTEET PERUSTAMISTAPAVAIHTOEHDOT PERUSTAMINEN TUETTU KAIVANTO TOTEUTUS TEKIJÄT OMISTAJA: Eläke-Fennia, Antti Pyötsiä PÄÄSUUUNNITTELIJA: Arkkitehtuuritoimisto Seppo Valjus Oy SAMPO VALJUS, JUHA PAAJANEN, RAKENNUTTAJA: SOK Kiinteistötoiminnot Jyrki Antinkari, Robert Holmström KÄYTTÄJÄ: Sokotel Oy, Virpi Laaksonen RAKENNESUUNNITTELU: Finnmap Consulting Oy Juha Valjus, Miikka Kankaanpää POHJARAKENNESUUNNITTELU: A-Insinöörit Suunnittelu Oy Sami Punkari LVI-SUUNNITTELU Airix Talotekniikka, Jukka Lindroos SÄHKÖSUUNNITTELU: Pöyry Finland Oy, Arto Ahorinta PROJEKTINJOHTOURAKOITSIJA: SRV Rakennus Oy Matti Julin, Juha Lassila, Olli Aho POHJARAKENNUSTYÖT: E.M.Pekkinen, Juhani Pöyliö

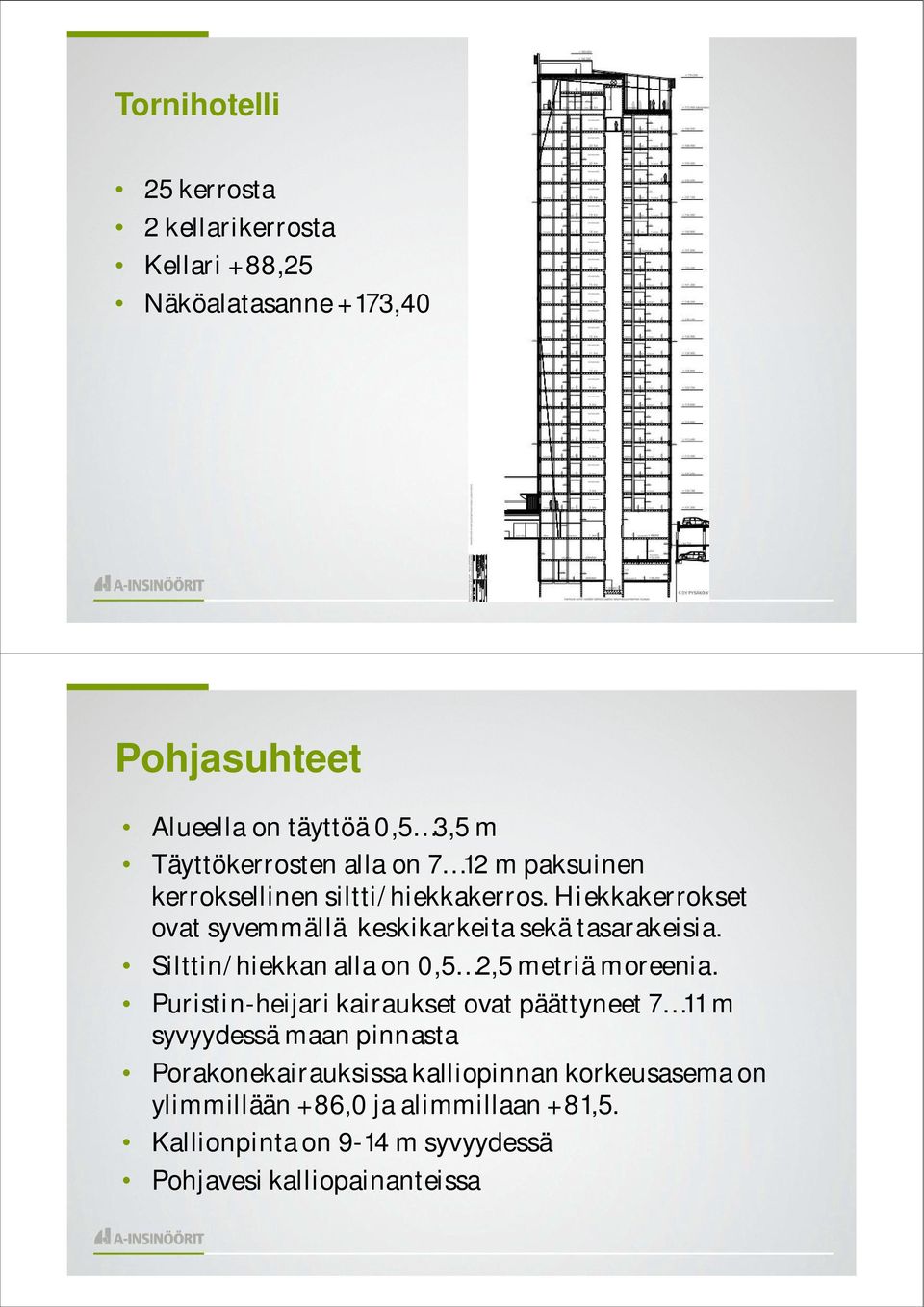

3 Tornihotelli 25 kerrosta 2 kellarikerrosta Kellari +88,25 Näköalatasanne +173,40 Pohjasuhteet Alueella on täyttöä 0,5 3,5 m Täyttökerrosten alla on 7 12 m paksuinen kerroksellinen siltti/hiekkakerros. Hiekkakerrokset ovat syvemmällä keskikarkeita sekä tasarakeisia. Silttin/hiekkan alla on 0,5 2,5 metriä moreenia. Puristin-heijari kairaukset ovat päättyneet 7 11 m syvyydessä maan pinnasta Porakonekairauksissa kalliopinnan korkeusasema on ylimmillään +86,0 ja alimmillaan +81,5. Kallionpinta on 9-14 m syvyydessä Pohjavesi kalliopainanteissa

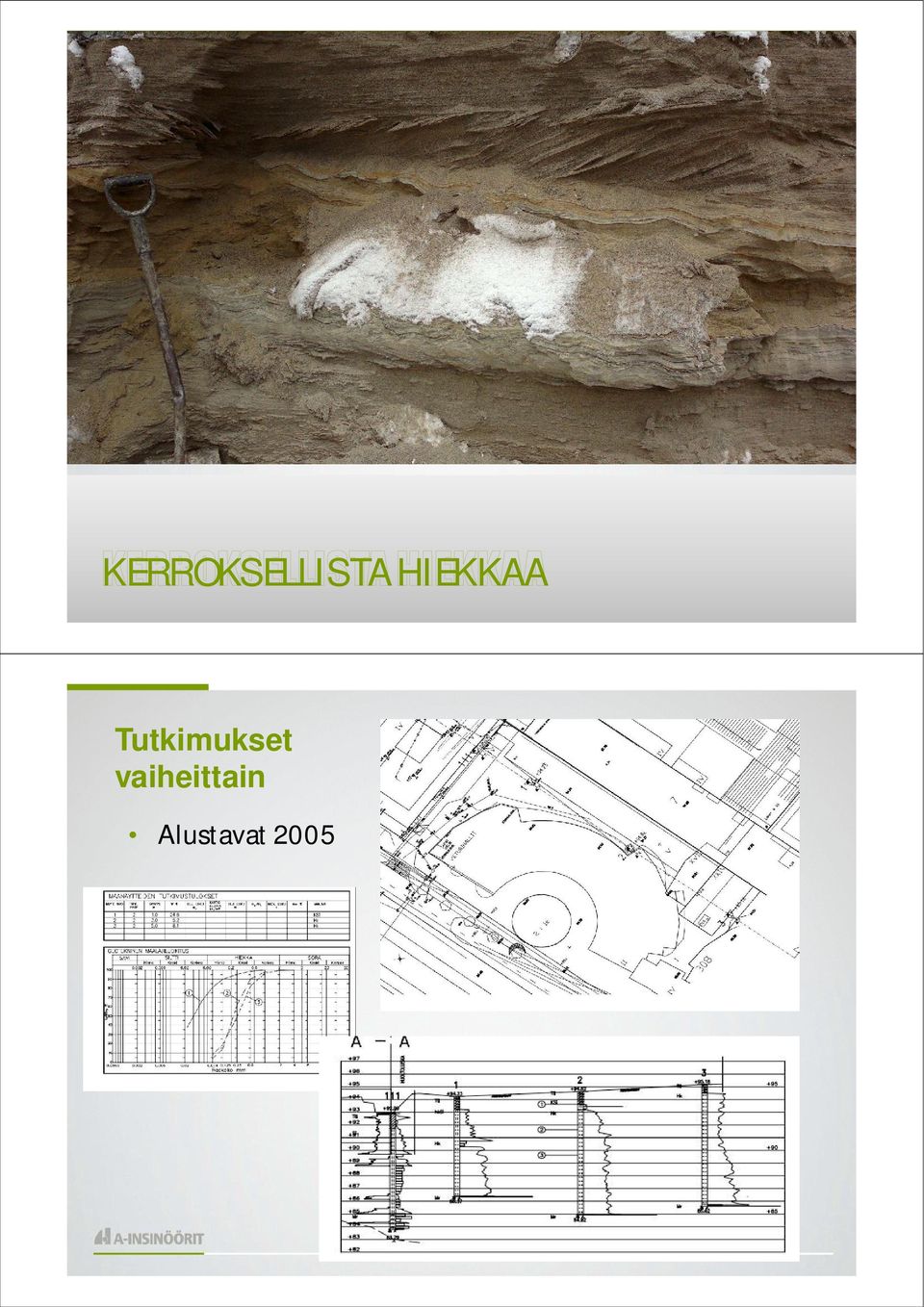

4 KERROKSELLISTA HIEKKAA Tutkimukset vaiheittain Alustavat 2005

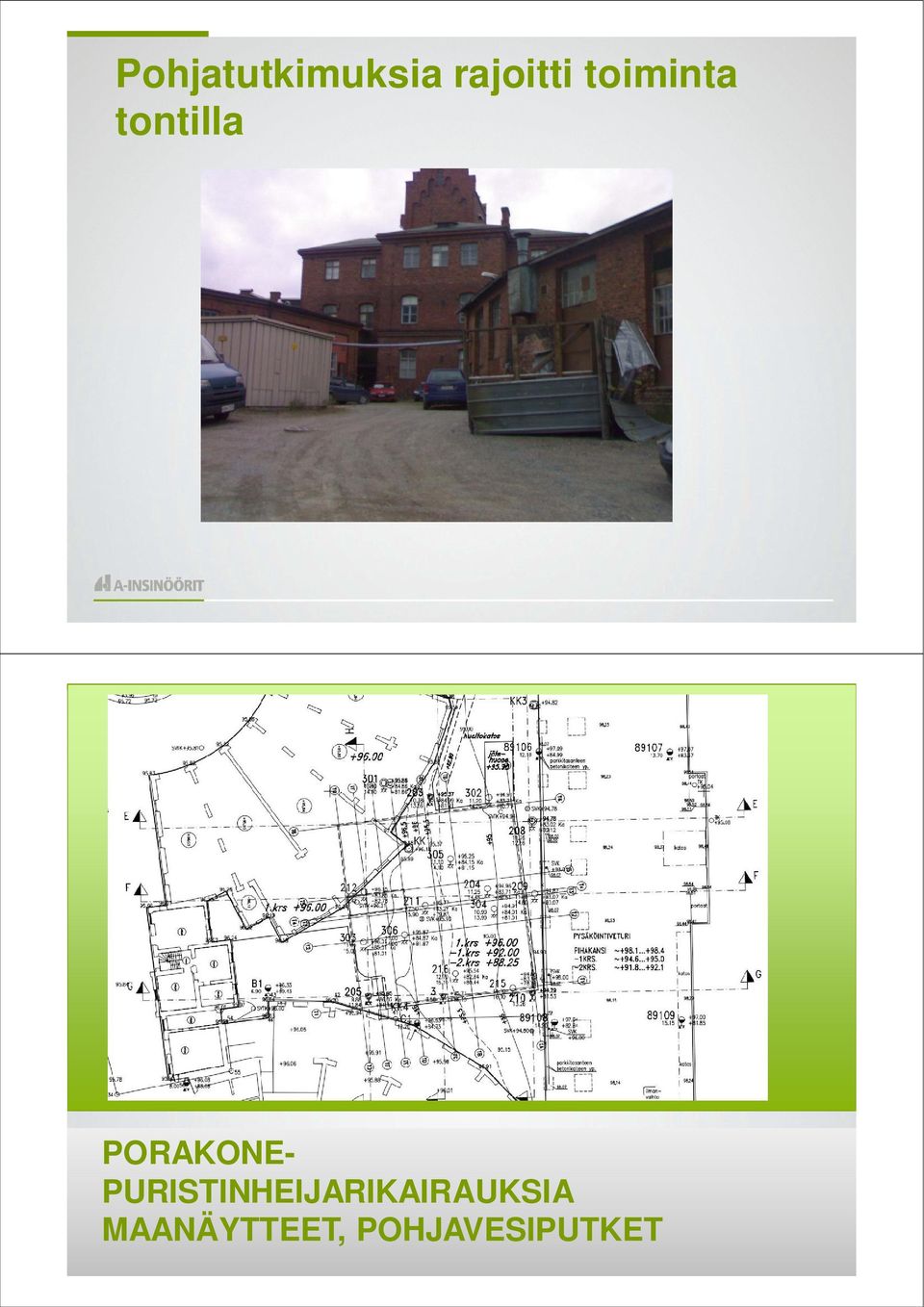

5 Pohjatutkimuksia rajoitti toiminta tontilla PORAKONE- PURISTINHEIJARIKAIRAUKSIA MAANÄYTTEET, POHJAVESIPUTKET

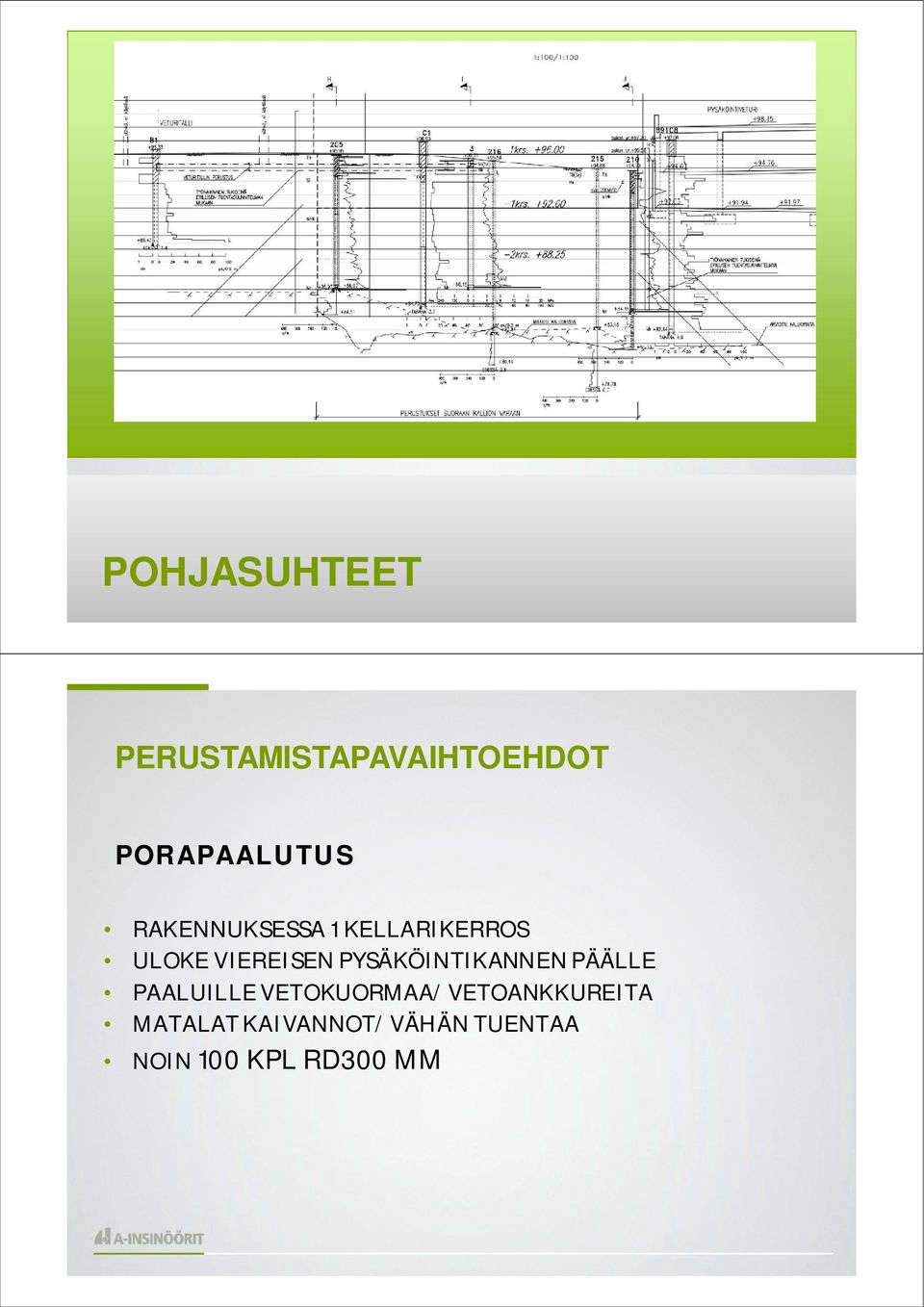

6 POHJASUHTEET PERUSTAMISTAPAVAIHTOEHDOT PORAPAALUTUS RAKENNUKSESSA 1 KELLARIKERROS ULOKE VIEREISEN PYSÄKÖINTIKANNEN PÄÄLLE PAALUILLE VETOKUORMAA/ VETOANKKUREITA MATALAT KAIVANNOT/ VÄHÄN TUENTAA NOIN 100 KPL RD300 MM

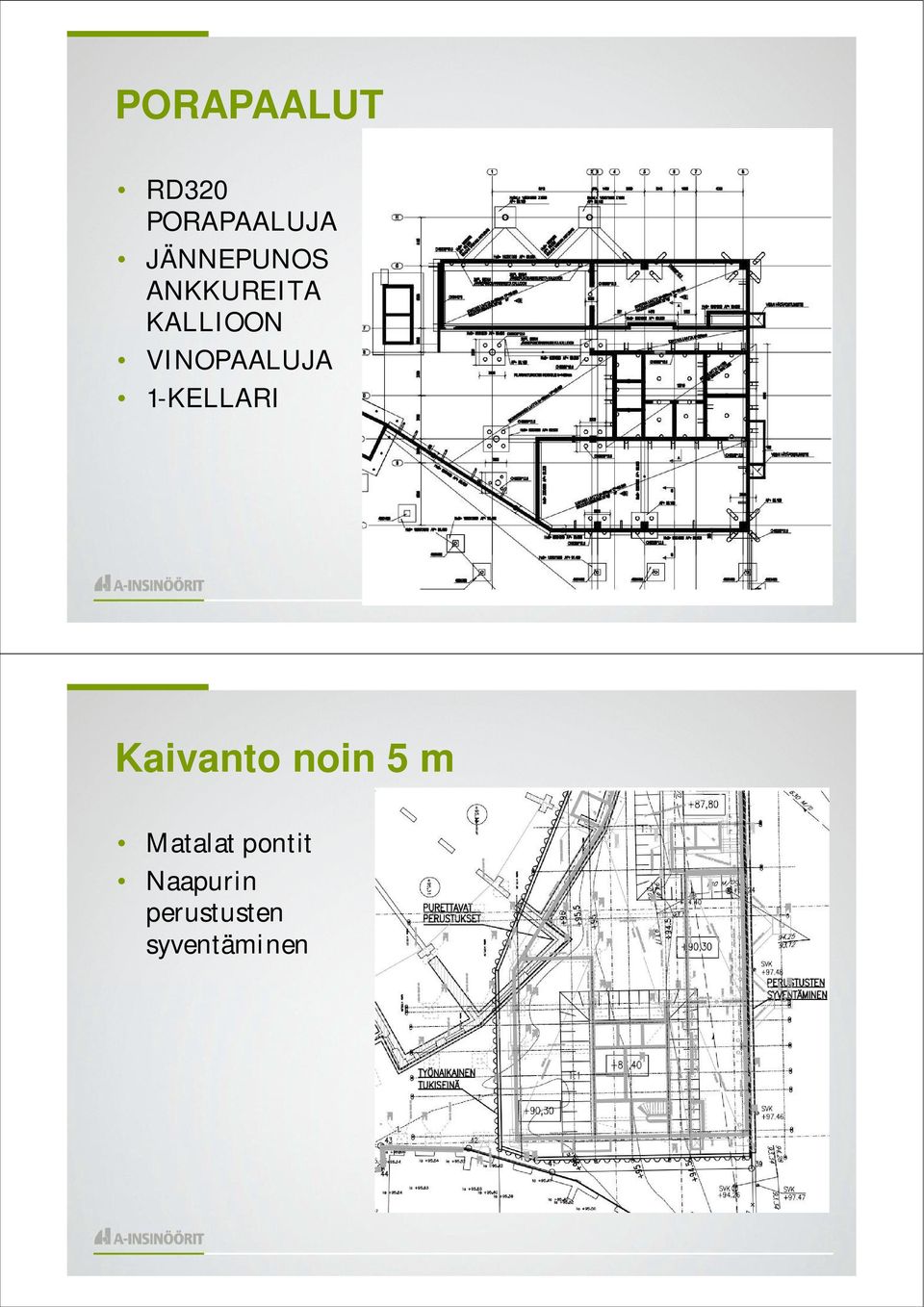

7 PORAPAALUT RD320 PORAPAALUJA JÄNNEPUNOS ANKKUREITA KALLIOON VINOPAALUJA 1-KELLARI Kaivanto noin 5 m Matalat pontit Naapurin perustusten syventäminen

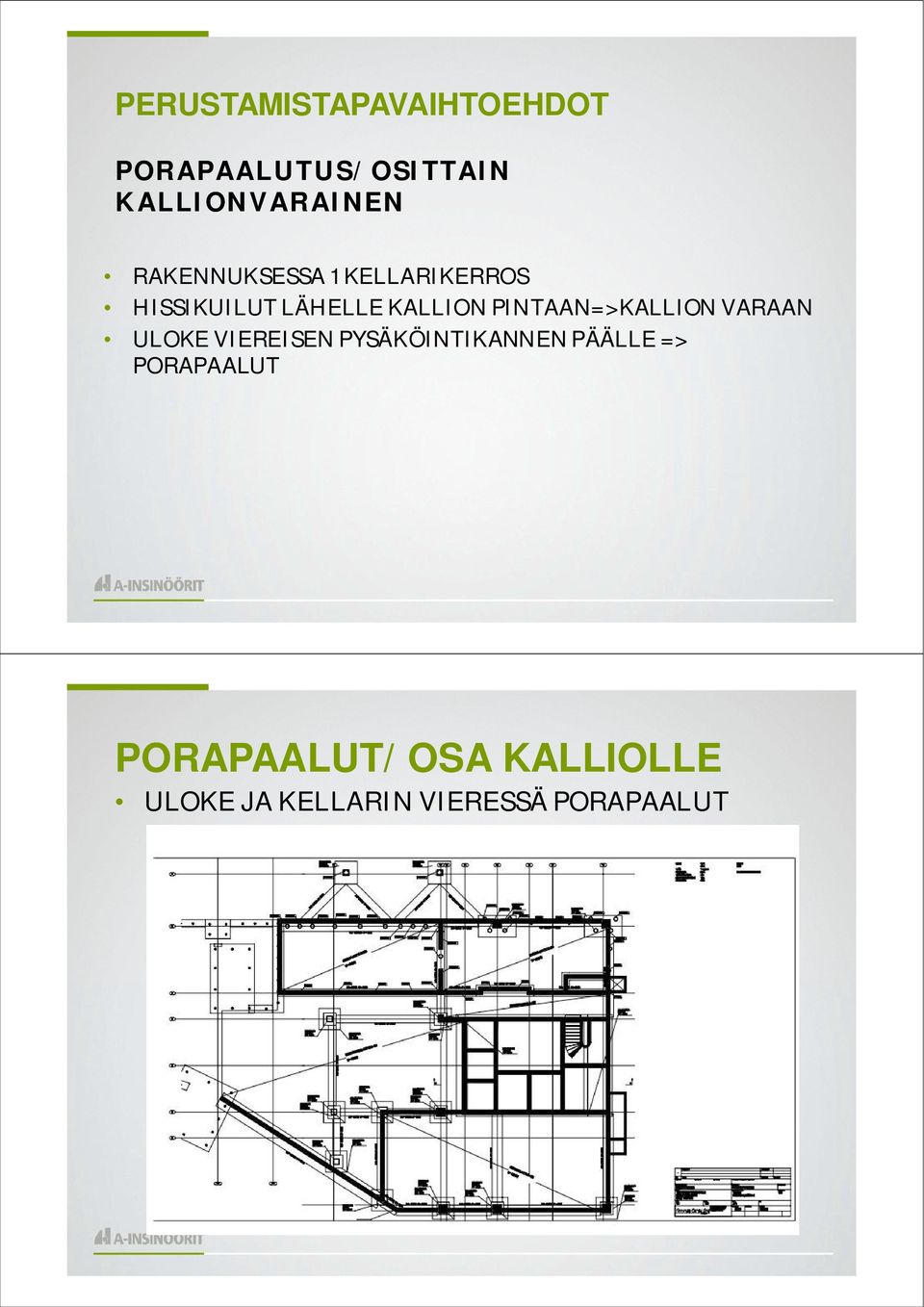

8 PERUSTAMISTAPAVAIHTOEHDOT PORAPAALUTUS/ OSITTAIN KALLIONVARAINEN RAKENNUKSESSA 1 KELLARIKERROS HISSIKUILUT LÄHELLE KALLION PINTAAN=>KALLION VARAAN ULOKE VIEREISEN PYSÄKÖINTIKANNEN PÄÄLLE => PORAPAALUT PORAPAALUT/ OSA KALLIOLLE ULOKE JA KELLARIN VIERESSÄ PORAPAALUT

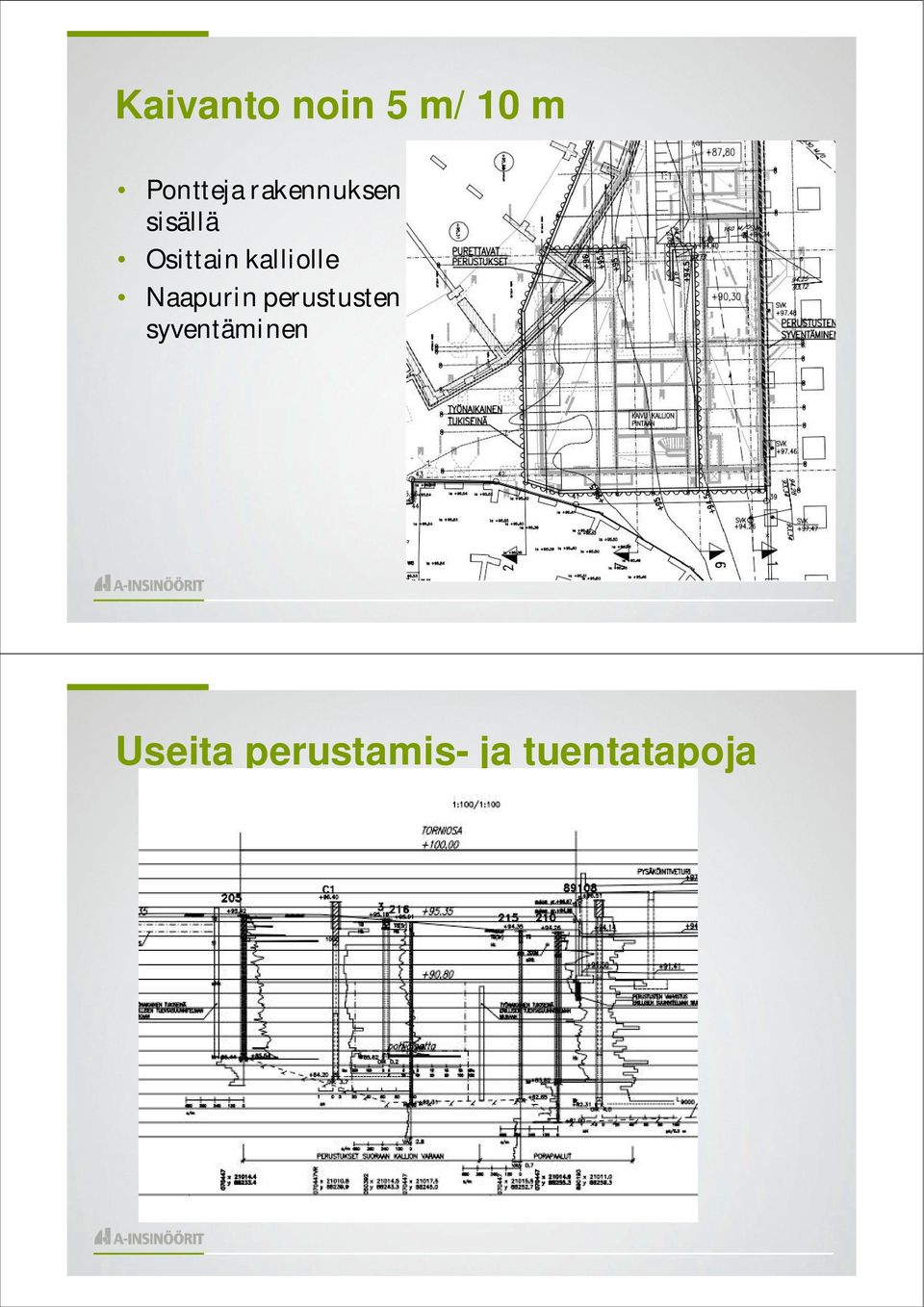

9 Kaivanto noin 5 m/ 10 m Pontteja rakennuksen sisällä Osittain kalliolle Naapurin perustusten syventäminen Useita perustamis- ja tuentatapoja

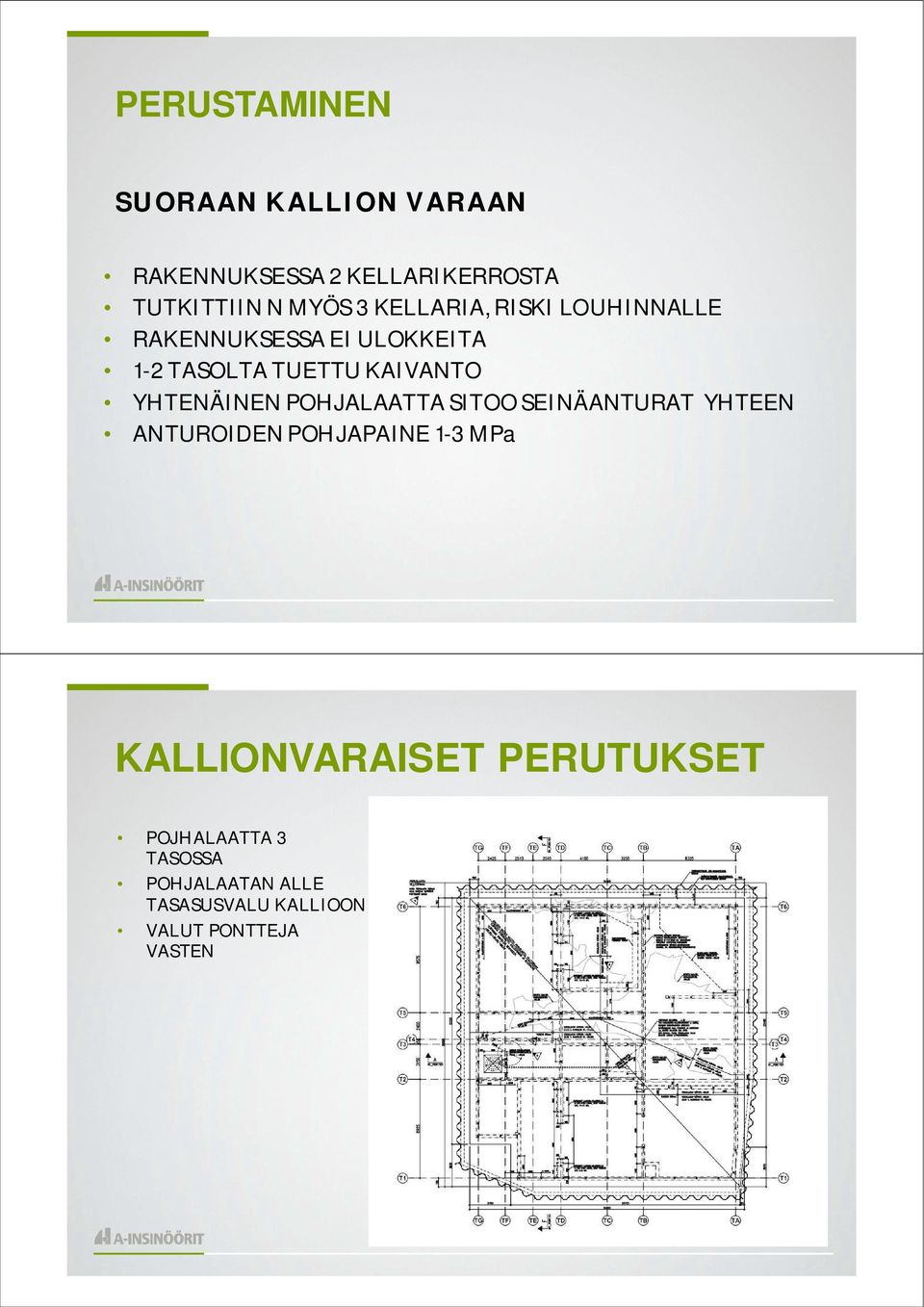

10 PERUSTAMINEN SUORAAN KALLION VARAAN RAKENNUKSESSA 2 KELLARIKERROSTA TUTKITTIIN N MYÖS 3 KELLARIA, RISKI LOUHINNALLE RAKENNUKSESSA EI ULOKKEITA 1-2 TASOLTA TUETTU KAIVANTO YHTENÄINEN POHJALAATTA SITOO SEINÄANTURAT YHTEEN ANTUROIDEN POHJAPAINE 1-3 MPa KALLIONVARAISET PERUTUKSET POJHALAATTA 3 TASOSSA POHJALAATAN ALLE TASASUSVALU KALLIOON VALUT PONTTEJA VASTEN

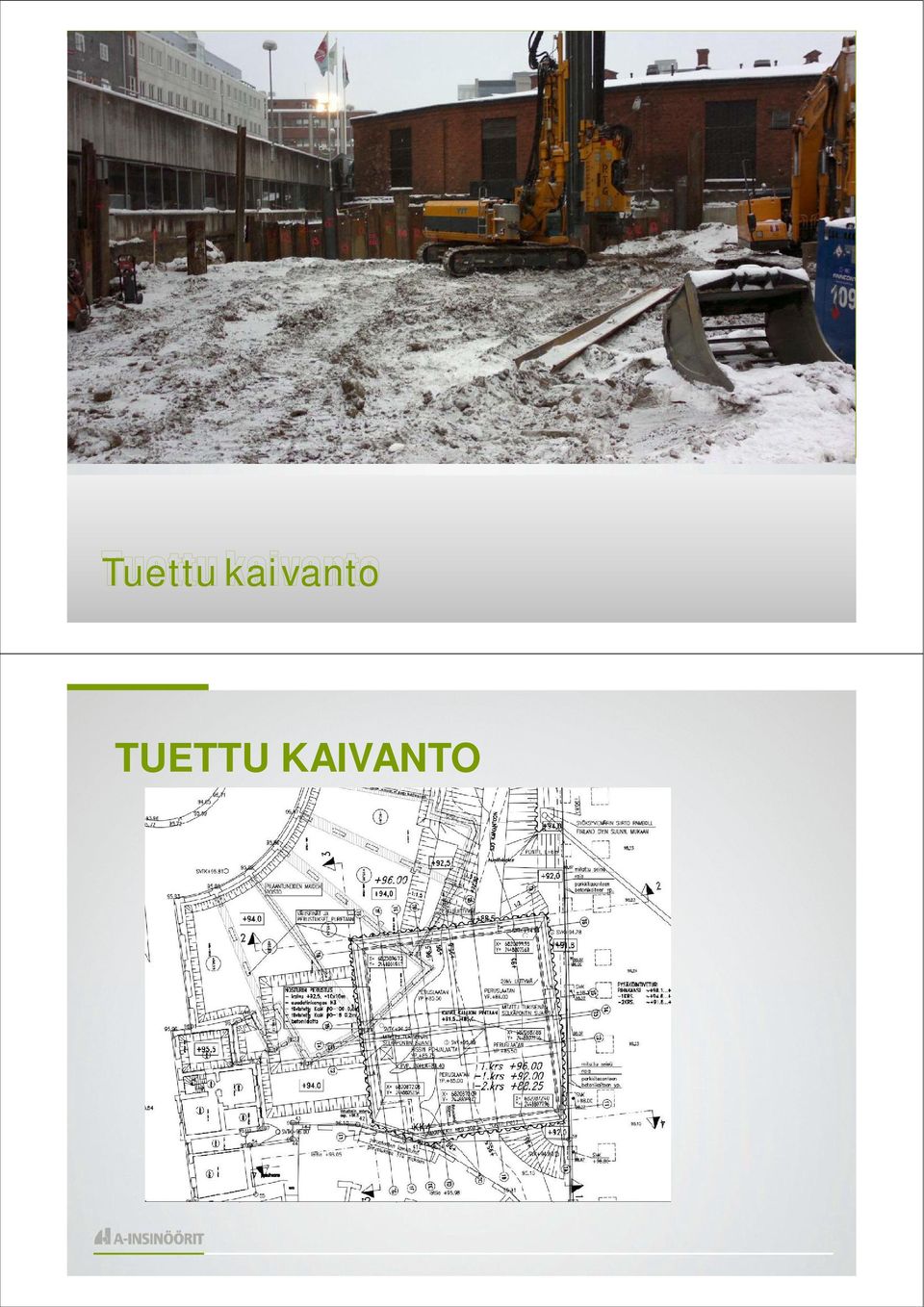

11 Tuettu kaivanto TUETTU KAIVANTO

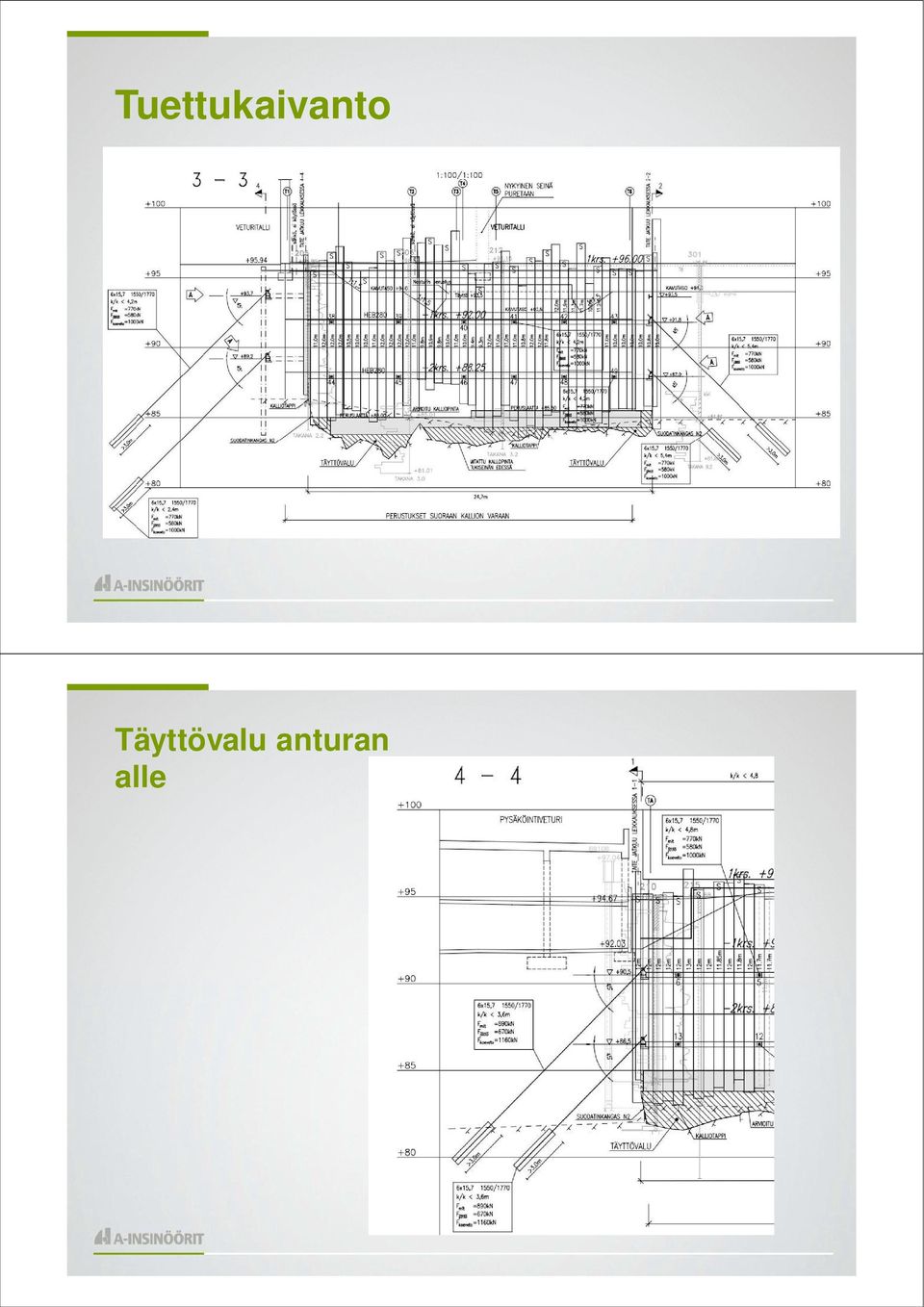

12 Tuettukaivanto Täyttövalu anturan alle

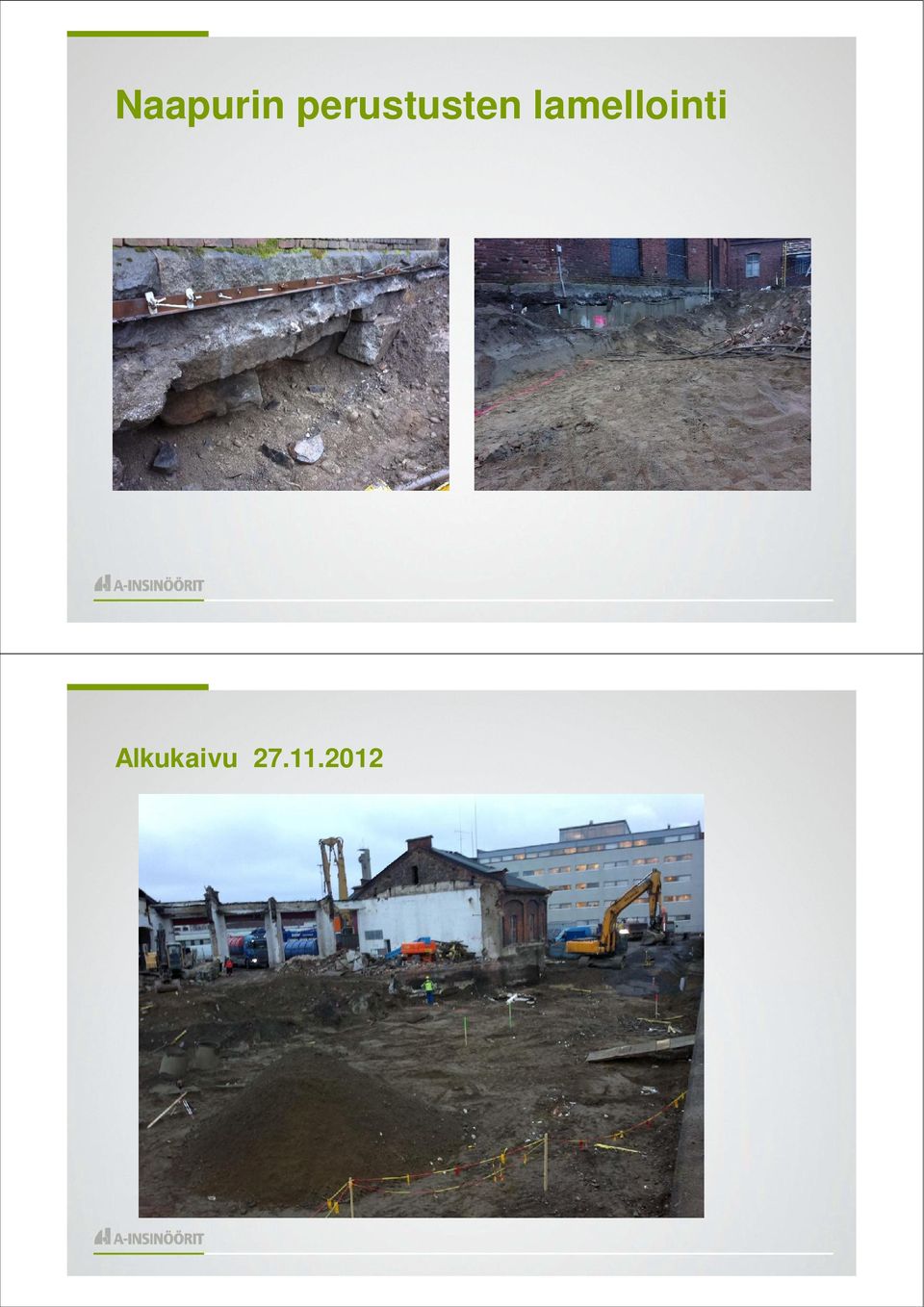

13 Naapurin perustusten lamellointi Alkukaivu

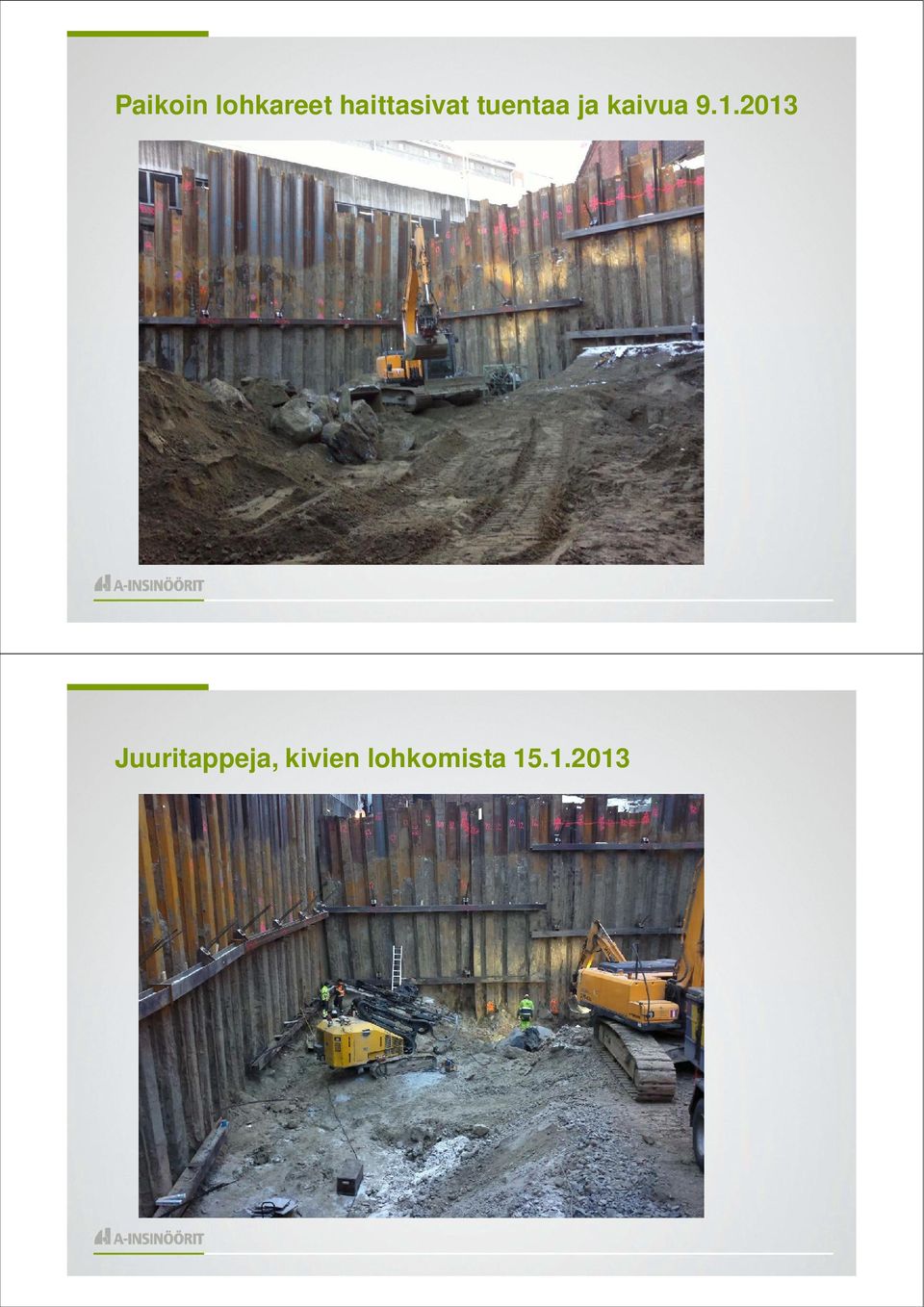

14 Paikoin lohkareet haittasivat tuentaa ja kaivua Juuritappeja, kivien lohkomista

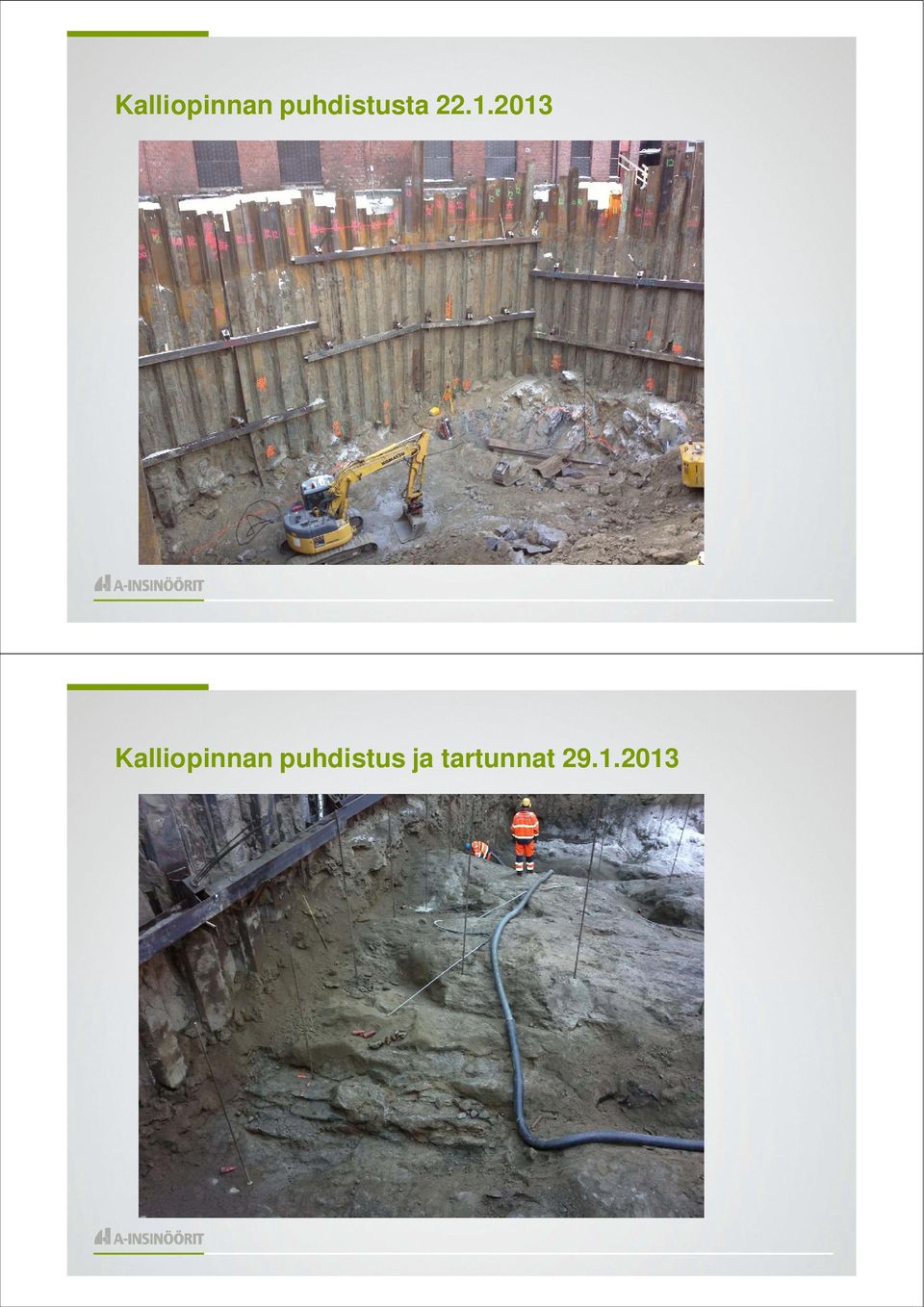

15 Kalliopinnan puhdistusta Kalliopinnan puhdistus ja tartunnat

16 Kalliopinnan puhdistus ja tartunnat Anturaraudoitusta

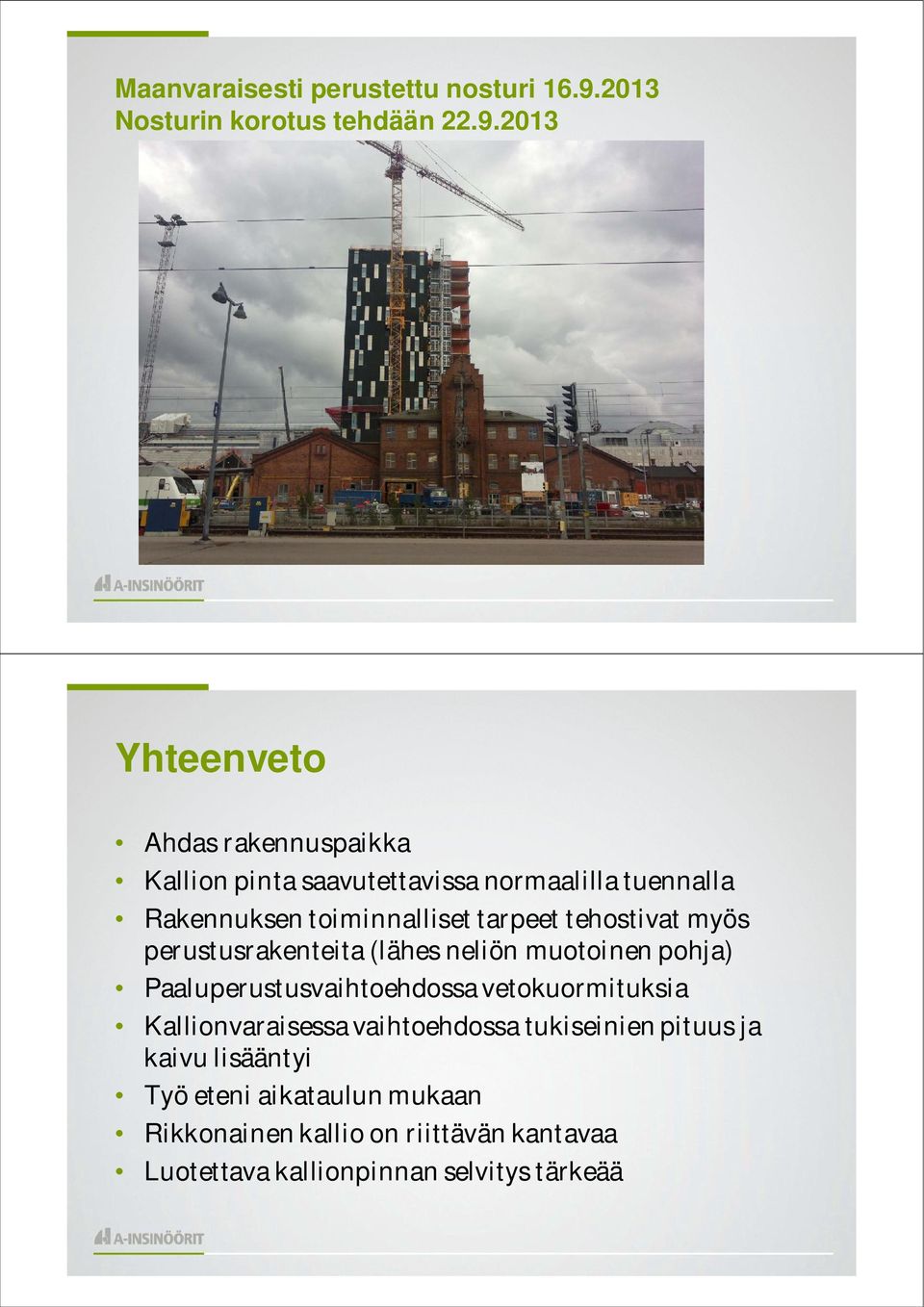

17 Maanvaraisesti perustettu nosturi Nosturin korotus tehdään Yhteenveto Ahdas rakennuspaikka Kallion pinta saavutettavissa normaalilla tuennalla Rakennuksen toiminnalliset tarpeet tehostivat myös perustusrakenteita (lähes neliön muotoinen pohja) Paaluperustusvaihtoehdossa vetokuormituksia Kallionvaraisessa vaihtoehdossa tukiseinien pituus ja kaivu lisääntyi Työ eteni aikataulun mukaan Rikkonainen kallio on riittävän kantavaa Luotettava kallionpinnan selvitys tärkeää

18 Kiitos Meiltä saat yksilöllisiä vastauksia visaisiin pulmiisi. Lähes 400 A-insinöörin ratkaiseva asiantuntemus odottaa haasteitasi.
