LWS-sarjan Tasovaaka. käyttäjän opas

Transkriptio

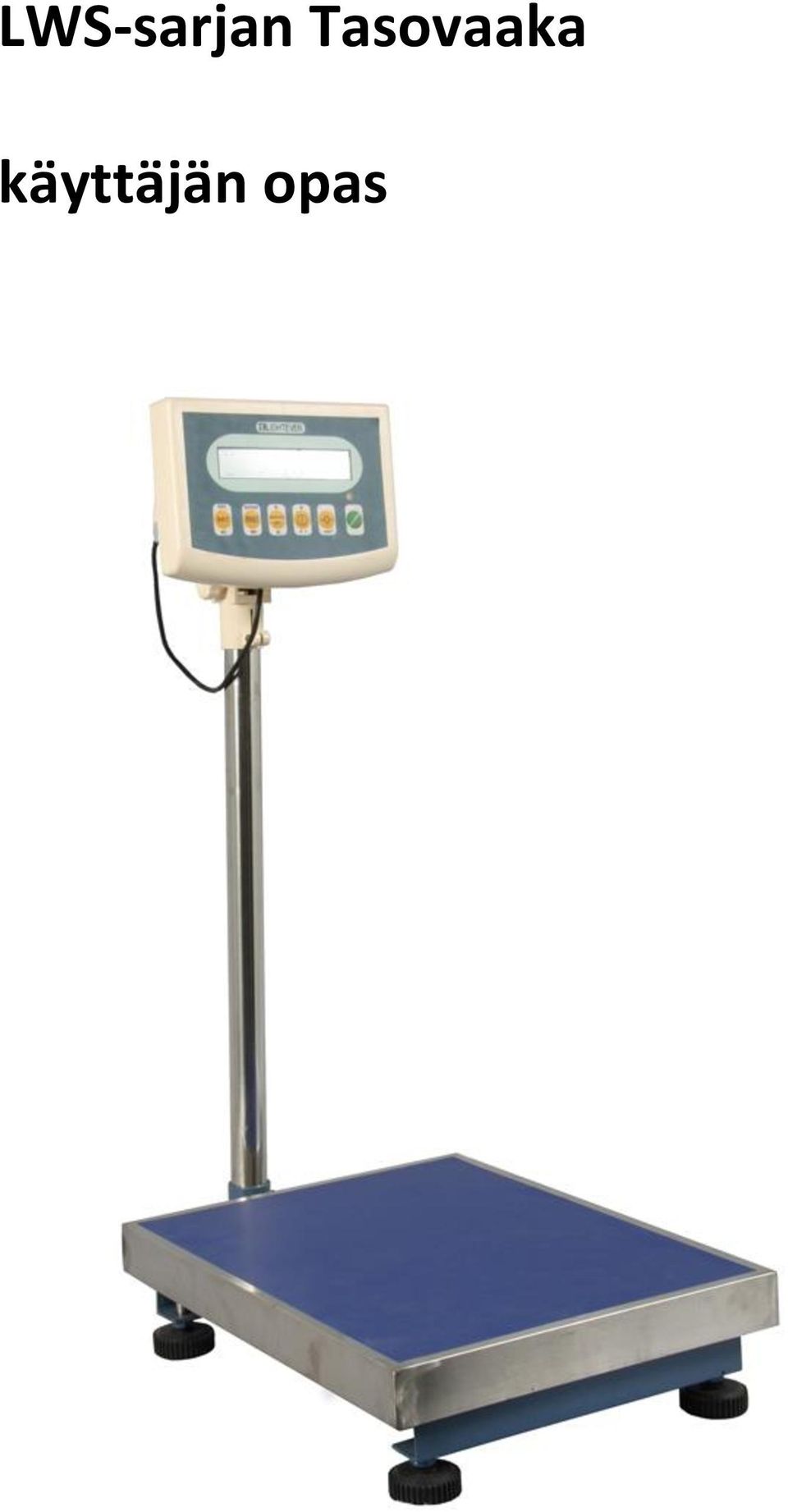

1 LWS-sarjan Tasovaaka käyttäjän opas

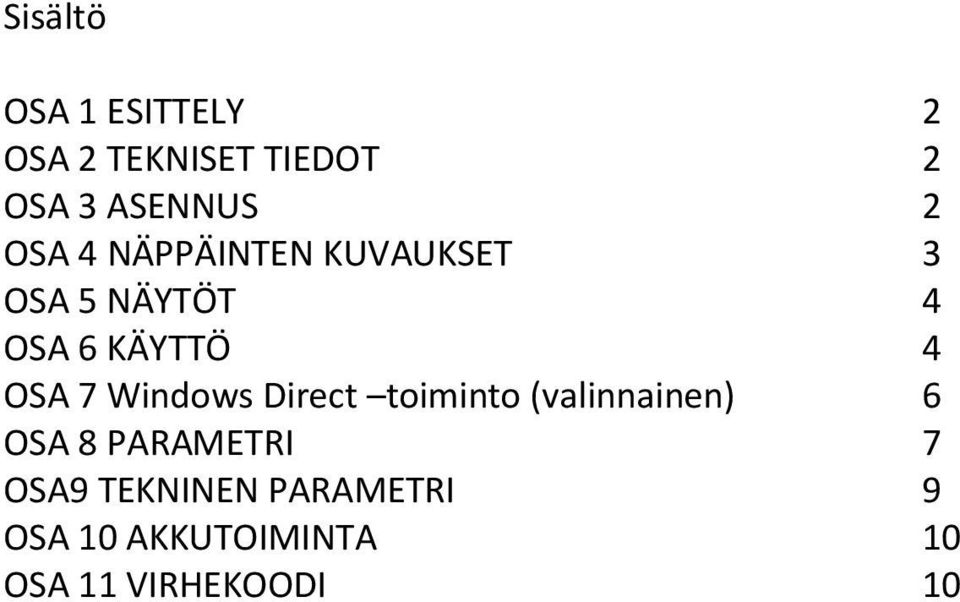

2 Sisältö OSA 1 ESITTELY 2 OSA 2 TEKNISET TIEDOT 2 OSA 3 ASENNUS 2 OSA 4 NÄPPÄINTEN KUVAUKSET 3 OSA 5 NÄYTÖT 4 OSA 6 KÄYTTÖ 4 OSA 7 Windows Direct toiminto (valinnainen) 6 OSA 8 PARAMETRI 7 OSA9 TEKNINEN PARAMETRI 9 OSA 10 AKKUTOIMINTA 10 OSA 11 VIRHEKOODI 10

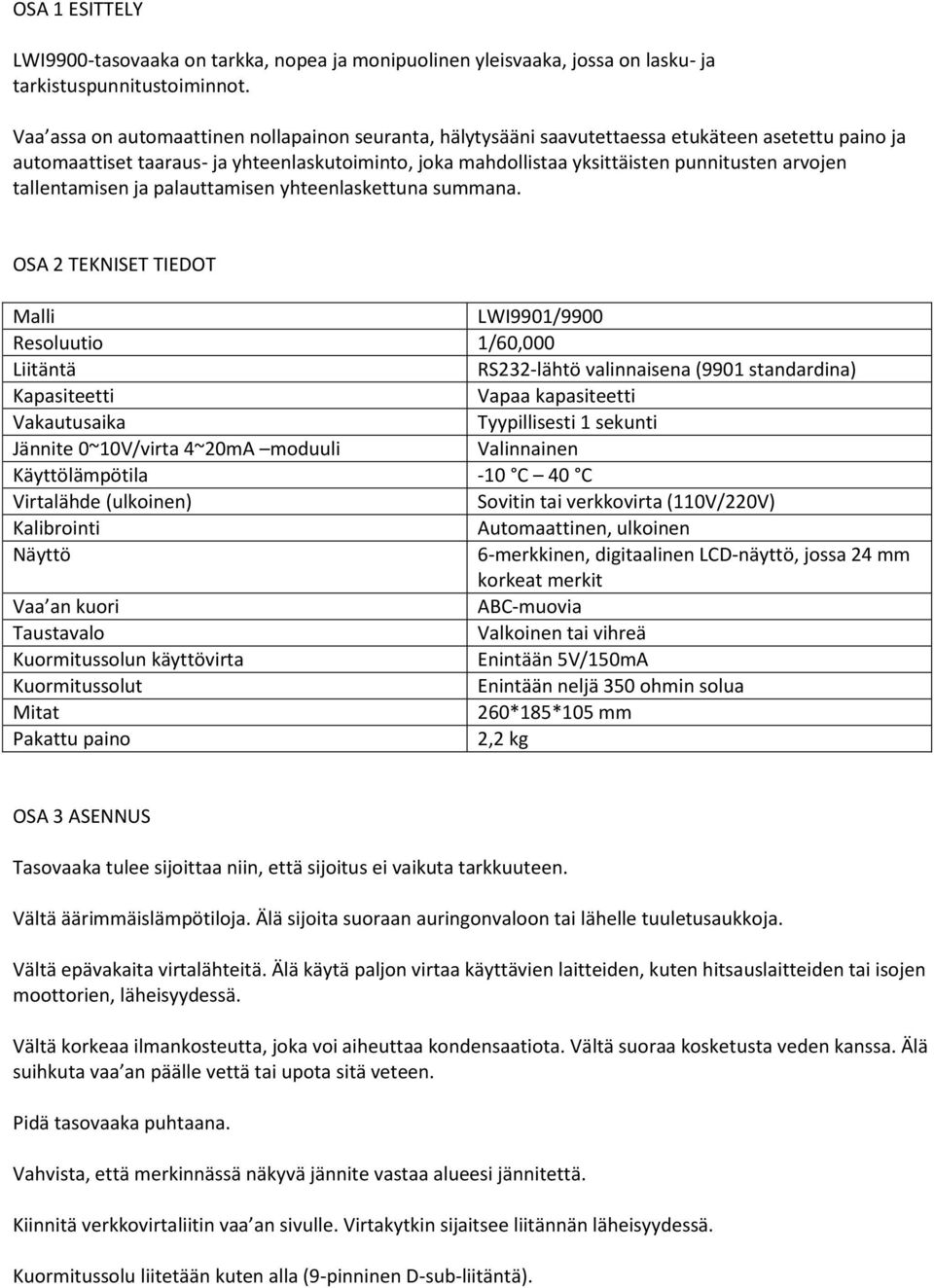

3 OSA 1 ESITTELY LWI9900-tasovaaka on tarkka, nopea ja monipuolinen yleisvaaka, jossa on lasku- ja tarkistuspunnitustoiminnot. Vaa assa on automaattinen nollapainon seuranta, hälytysääni saavutettaessa etukäteen asetettu paino ja automaattiset taaraus- ja yhteenlaskutoiminto, joka mahdollistaa yksittäisten punnitusten arvojen tallentamisen ja palauttamisen yhteenlaskettuna summana. OSA 2 TEKNISET TIEDOT Malli LWI9901/9900 Resoluutio 1/60,000 Liitäntä RS232-lähtö valinnaisena (9901 standardina) Kapasiteetti Vapaa kapasiteetti Vakautusaika Tyypillisesti 1 sekunti Jännite 0~10V/virta 4~20mA moduuli Valinnainen Käyttölämpötila -10 C 40 C Virtalähde (ulkoinen) Sovitin tai verkkovirta (110V/220V) Kalibrointi Automaattinen, ulkoinen Näyttö 6-merkkinen, digitaalinen LCD-näyttö, jossa 24 mm korkeat merkit Vaa an kuori ABC-muovia Taustavalo Valkoinen tai vihreä Kuormitussolun käyttövirta Enintään 5V/150mA Kuormitussolut Enintään neljä 350 ohmin solua Mitat 260*185*105 mm Pakattu paino 2,2 kg OSA 3 ASENNUS Tasovaaka tulee sijoittaa niin, että sijoitus ei vaikuta tarkkuuteen. Vältä äärimmäislämpötiloja. Älä sijoita suoraan auringonvaloon tai lähelle tuuletusaukkoja. Vältä epävakaita virtalähteitä. Älä käytä paljon virtaa käyttävien laitteiden, kuten hitsauslaitteiden tai isojen moottorien, läheisyydessä. Vältä korkeaa ilmankosteutta, joka voi aiheuttaa kondensaatiota. Vältä suoraa kosketusta veden kanssa. Älä suihkuta vaa an päälle vettä tai upota sitä veteen. Pidä tasovaaka puhtaana. Vahvista, että merkinnässä näkyvä jännite vastaa alueesi jännitettä. Kiinnitä verkkovirtaliitin vaa an sivulle. Virtakytkin sijaitsee liitännän läheisyydessä. Kuormitussolu liitetään kuten alla (9-pinninen D-sub-liitäntä).

4 1 -> EXC- 5 -> EXC+ 7 -> SIG- 8 -> SIG+ 3 -> SUOJAUS OSA 4 NÄPPÄINTEN KUVAUKSET ON/OFF Paina tätä näppäintä käynnistääksesi ja sammuttaaksesi vaa an. ZERO/Unit Asettaa nollauspainon kaikille tuleville punnituksille. Näytöllä näkyy 0 (jos paino on matala 9d). Näppäimen toinen toiminto on enter-näppäin parametreja asetettaessa tai muissa toiminnoissa. Näppäimen kolmas toiminto on SET-näppäimen ja ZERO-näppäimen käyttö yksiköiden vaihdossa. Tare/+ / Pre-tare Vaa an taaraus. Tallentaa nykyisen painon muistiin taarauspainona, vähentää taaratun painon punnitusarvosta ja näyttää tuloksen. Kyseessä on nettopaino. Näppäimen toinen toiminto on parametrin arvon muuttaminen yhdellä numerolla, käytä tätä näppäintä asettaaksesi numeroarvon 0-9. Näppäimen kolmas toiminto on tunnetun painon esitaaraus. Gross / M+ / Näppäimen ensimmäinen toiminto mahdollistaa näytön vaihtamisen nettopainon ja bruttopainon välillä. Näppäimen toinen toiminto (M+) mahdollistaa arvon lisäämisen yhteenlaskettuun summaan SET-näppäintä ja Gross-näppäintä painamalla. Näppäimen kolmas toiminto siirtää aktiivista numeroa oikealle muiden toimintojen arvoja asetettaessa. Print/MR Näppäimen ensimmäinen toiminto tulostaa punnitusarvot tietokoneelle tai tulostimelle RS-232 liitäntää käyttäen. Näppäimen toinen toiminto (MR) näyttää yhteenlasketun summan kokonaistuloksen SET-näppäintä ja PRINT-näppäintä painettaessa. SET/MC Näppäimen ensimmäinen toiminto valitsee vaa an käyttötoiminnot. Näppäimen toinen toiminto tyhjentää yhteenlasketun summan, kun näppäintä painetaan kahdesti.

5 OSA 5 NÄYTÖT LCD-näyttö näyttää arvon ja yksikön numeroiden vieressä. Tämän lisäksi taarauspainolle, bruttopanolle, nollausarvolle ja akkuvirran vähäisyydelle löytyy merkinnät. Battery = akku Stability = vakaus Accumulation = yhteenlaskettu summa Checking weight symbol = Punnitussymboli Zeroing symbol = Nollaussymboli Tare symbol = Taaraussymboli Unit symbol = Yksikkösymboli OSA 6 KÄYTTÖ 6.1 Näytön nollaus Voit painaa ZERO-näppäintä milloin vain asettaaksesi nollapisteen, josta kaikki muut punnitukset ja yhteenlasku aloitetaan, nollan 9d-asetuksesta. Yleensä tämä on tarpeen vain vaa an ollessa tyhjä. Kun nolla tavoitetaan, näyttö näyttää nollaa. Vaa assa on automaattinen uudelleennollaustoiminto, joka huomioi vähäisen siirtymän tai materiaalin kerääntymisen vaa an päälle, kun painat virtakytkintä. 6.2 Yksikkömuunnokset Muuttaaksesi punnitusyksikköä (kg/lb/t/oz), paina ensin SET-näppäintä ja sitten ZERO-näppäintä, jolloin voit muuttaa käytössä olevia yksiköitä. 6.3 Taaraus Nollaa vaaka painamalla ZERO/ENTER-näppäintä, jos tarpeen. Näytöllä näkyy nolla. Aseta säiliö vaa an päälle, jolloin sen painon arvo näkyy näytöllä. Paina TARE-näppäintä taarataksesi vaa an. Näkyvä paino tallennetaan taarausarvona ja vähennetään näytöltä, jolloin näyttö näyttää nollaa. Merkki TARE on päällä. Kun tuote asetetaan vaa alle, vain tuotteen paino näytetään. Vaaka voidaan taarata toistamiseen, jos ensimmäisen lisäksi punnitaan toisenlaista tuotetta. Jälleen näytöllä näkyy vain taarauksen jälkeen lisätty paino. Kun säiliö poistetaan, näytöllä näkyy negatiivinen arvo. Jos vaaka taarattiin juuri ennen säiliön poistamista, tämä arvo on säiliön ja kaiken poistetun tuotteen paino. Myös zero-merkintä on päällä, koska vaaka on palannut samaan tilaan kuin jolloin ZERO-näppäintä viimeksi painettiin. Paina ZERO-näppäintä vapauttaaksesi taaraustoiminnon.

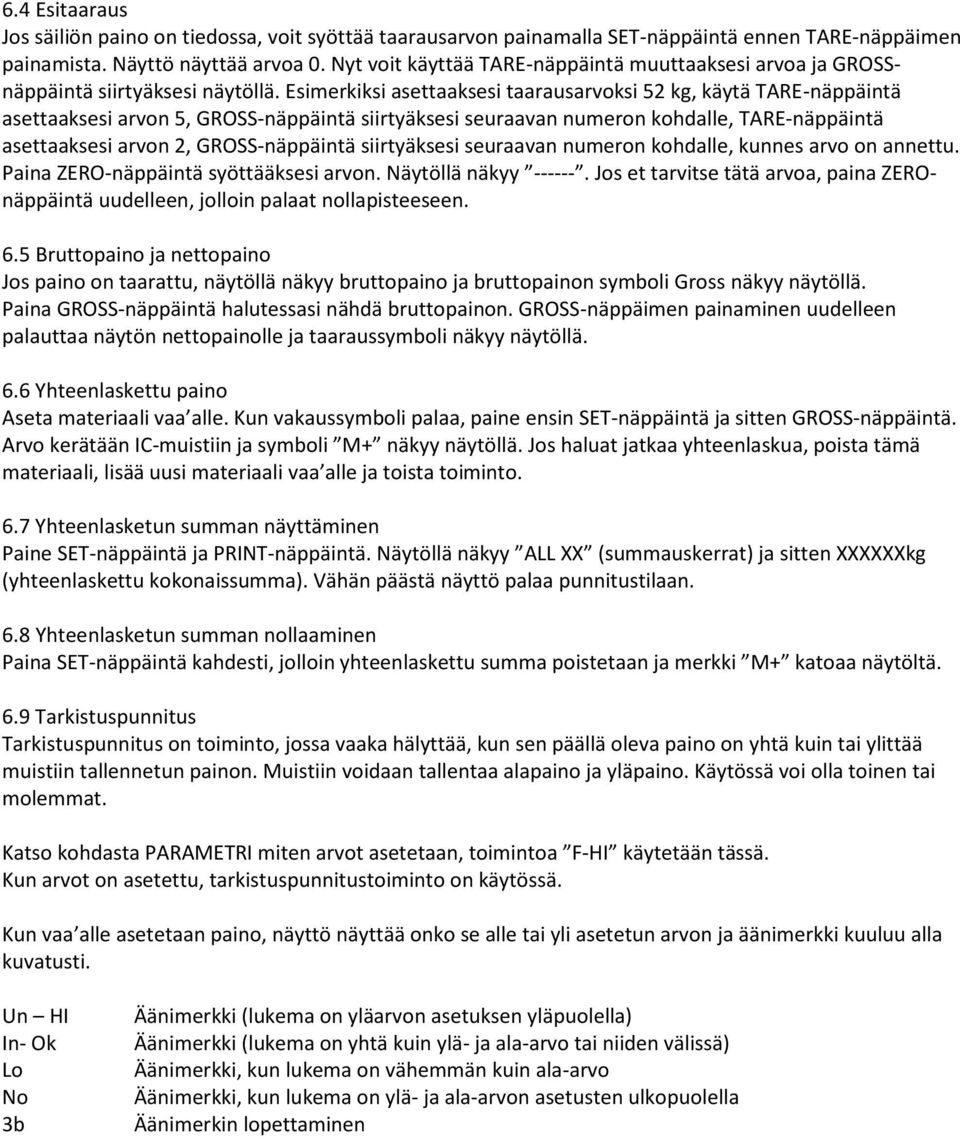

6 6.4 Esitaaraus Jos säiliön paino on tiedossa, voit syöttää taarausarvon painamalla SET-näppäintä ennen TARE-näppäimen painamista. Näyttö näyttää arvoa 0. Nyt voit käyttää TARE-näppäintä muuttaaksesi arvoa ja GROSSnäppäintä siirtyäksesi näytöllä. Esimerkiksi asettaaksesi taarausarvoksi 52 kg, käytä TARE-näppäintä asettaaksesi arvon 5, GROSS-näppäintä siirtyäksesi seuraavan numeron kohdalle, TARE-näppäintä asettaaksesi arvon 2, GROSS-näppäintä siirtyäksesi seuraavan numeron kohdalle, kunnes arvo on annettu. Paina ZERO-näppäintä syöttääksesi arvon. Näytöllä näkyy Jos et tarvitse tätä arvoa, paina ZEROnäppäintä uudelleen, jolloin palaat nollapisteeseen. 6.5 Bruttopaino ja nettopaino Jos paino on taarattu, näytöllä näkyy bruttopaino ja bruttopainon symboli Gross näkyy näytöllä. Paina GROSS-näppäintä halutessasi nähdä bruttopainon. GROSS-näppäimen painaminen uudelleen palauttaa näytön nettopainolle ja taaraussymboli näkyy näytöllä. 6.6 Yhteenlaskettu paino Aseta materiaali vaa alle. Kun vakaussymboli palaa, paine ensin SET-näppäintä ja sitten GROSS-näppäintä. Arvo kerätään IC-muistiin ja symboli M+ näkyy näytöllä. Jos haluat jatkaa yhteenlaskua, poista tämä materiaali, lisää uusi materiaali vaa alle ja toista toiminto. 6.7 Yhteenlasketun summan näyttäminen Paine SET-näppäintä ja PRINT-näppäintä. Näytöllä näkyy ALL XX (summauskerrat) ja sitten XXXXXXkg (yhteenlaskettu kokonaissumma). Vähän päästä näyttö palaa punnitustilaan. 6.8 Yhteenlasketun summan nollaaminen Paina SET-näppäintä kahdesti, jolloin yhteenlaskettu summa poistetaan ja merkki M+ katoaa näytöltä. 6.9 Tarkistuspunnitus Tarkistuspunnitus on toiminto, jossa vaaka hälyttää, kun sen päällä oleva paino on yhtä kuin tai ylittää muistiin tallennetun painon. Muistiin voidaan tallentaa alapaino ja yläpaino. Käytössä voi olla toinen tai molemmat. Katso kohdasta PARAMETRI miten arvot asetetaan, toimintoa F-HI käytetään tässä. Kun arvot on asetettu, tarkistuspunnitustoiminto on käytössä. Kun vaa alle asetetaan paino, näyttö näyttää onko se alle tai yli asetetun arvon ja äänimerkki kuuluu alla kuvatusti. Un HI In- Ok Lo No 3b Äänimerkki (lukema on yläarvon asetuksen yläpuolella) Äänimerkki (lukema on yhtä kuin ylä- ja ala-arvo tai niiden välissä) Äänimerkki, kun lukema on vähemmän kuin ala-arvo Äänimerkki, kun lukema on ylä- ja ala-arvon asetusten ulkopuolella Äänimerkin lopettaminen

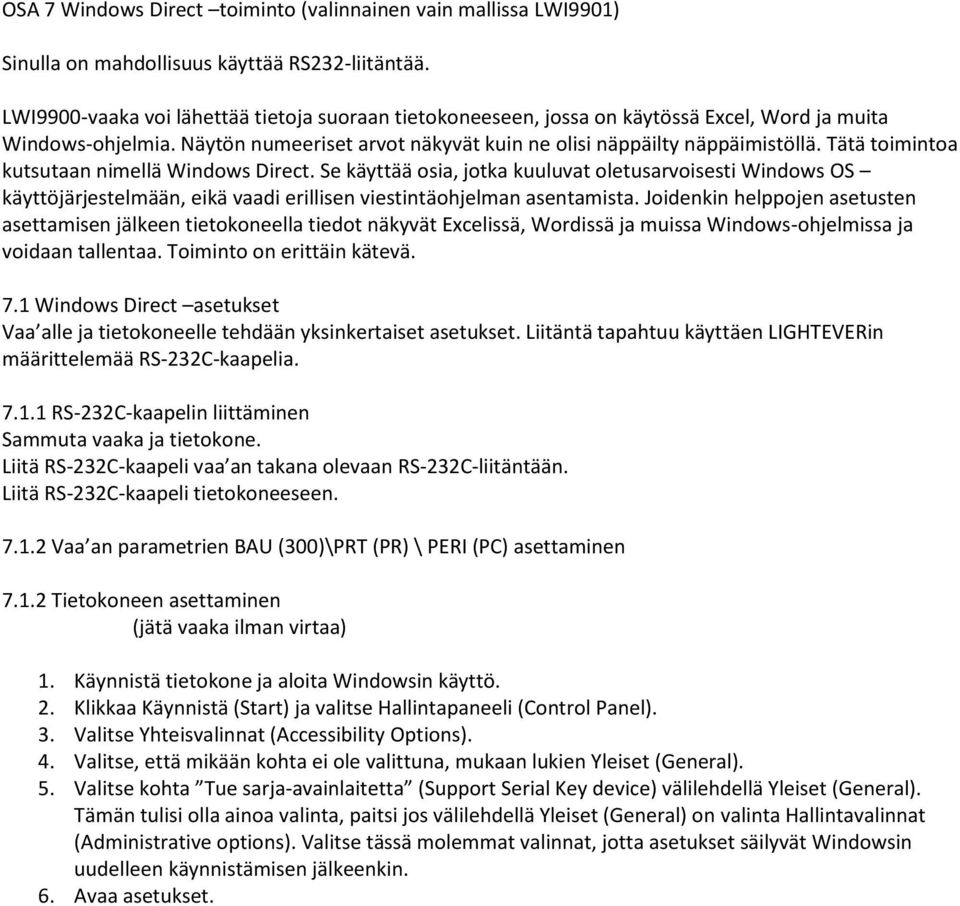

7 OSA 7 Windows Direct toiminto (valinnainen vain mallissa LWI9901) Sinulla on mahdollisuus käyttää RS232-liitäntää. LWI9900-vaaka voi lähettää tietoja suoraan tietokoneeseen, jossa on käytössä Excel, Word ja muita Windows-ohjelmia. Näytön numeeriset arvot näkyvät kuin ne olisi näppäilty näppäimistöllä. Tätä toimintoa kutsutaan nimellä Windows Direct. Se käyttää osia, jotka kuuluvat oletusarvoisesti Windows OS käyttöjärjestelmään, eikä vaadi erillisen viestintäohjelman asentamista. Joidenkin helppojen asetusten asettamisen jälkeen tietokoneella tiedot näkyvät Excelissä, Wordissä ja muissa Windows-ohjelmissa ja voidaan tallentaa. Toiminto on erittäin kätevä. 7.1 Windows Direct asetukset Vaa alle ja tietokoneelle tehdään yksinkertaiset asetukset. Liitäntä tapahtuu käyttäen LIGHTEVERin määrittelemää RS-232C-kaapelia RS-232C-kaapelin liittäminen Sammuta vaaka ja tietokone. Liitä RS-232C-kaapeli vaa an takana olevaan RS-232C-liitäntään. Liitä RS-232C-kaapeli tietokoneeseen Vaa an parametrien BAU (300)\PRT (PR) \ PERI (PC) asettaminen Tietokoneen asettaminen (jätä vaaka ilman virtaa) 1. Käynnistä tietokone ja aloita Windowsin käyttö. 2. Klikkaa Käynnistä (Start) ja valitse Hallintapaneeli (Control Panel). 3. Valitse Yhteisvalinnat (Accessibility Options). 4. Valitse, että mikään kohta ei ole valittuna, mukaan lukien Yleiset (General). 5. Valitse kohta Tue sarja-avainlaitetta (Support Serial Key device) välilehdellä Yleiset (General). Tämän tulisi olla ainoa valinta, paitsi jos välilehdellä Yleiset (General) on valinta Hallintavalinnat (Administrative options). Valitse tässä molemmat valinnat, jotta asetukset säilyvät Windowsin uudelleen käynnistämisen jälkeenkin. 6. Avaa asetukset.

8 7. Valitse RS-232C-porttia vastaava sarjaportti (sarjaportti: COM1-COM4, yleensä COM1). 8. Valitse Baud rate arvoksi Klikkaa OK. 10. Klikkaa Käytä (Apply) ja odota. 11. Klikkaa OK. 12. Klikkaa Käynnistä (Start), valitse Sammuta (Shut Down) ja sitten Käynnistä uudelleen (Restart the computer). Windowsin hallintapaneeliasetuksia ei tarvitse laittaa joka kerta. Kursori on alussa, kun syötät jotain. 3. Käynnistä vaaka, paina PRINT-näppäintä, kun merkintä vakaa palaa. 4. Lopeta toiminto sammuttamalla laite tavalliseen tapaan. OSA 8 PARAMETRI 8.1 Parametrien esittely Vaa assa on 19 parametria, jotka käyttäjä voi asettaa, sekä kalibrointiosioon siirtyminen. Paina SET-näppäintä (älä vapauta). Merkkivalo palaa ja kun näytöllä näkyy merkintä CAL, vapauta näppäin. Käytä SET- ja PRINT-näppäimiä muiden toimintojen asetusten syöttämiseen. ZERO-näppäimen painamien antaa valita toiminnon. Voit joutua käyttämään TARE-näppäintä arvon asettamiseen ja GROSS-näppäintä siirtyäksesi seuraavaan aktiiviseen numeroon.

9 Käytä sitten TARE-näppäintä numeron valinnassa ja ZERO-näppäintä sen hyväksymisessä. Käytä SET- tai PRINT-näppäimiä jättääksesi arvon muuttumattomaksi. Esimerkiksi, kun näytöllä näkyy FUN-HI, käytä ZERO-näppäintä siirtyäksesi parametriin. Näytöllä näkyy 0. Paina TARE-näppäintä asettaaksesi arvon ja GROSS-näppäintä siirtyäksesi seuraavan numeron kohdalle. Paina sitten TARE-näppäintä asettaaksesi seuraavan arvon. Paina sitten ZERO-näppäintä hyväksyäksesi antamasi arvon. Nyt olet asettanut Hi limit parametrin. Käytä SET- tai PRINT-näppäimiä siirtyäksesi parametriin FUN-LO. Aseta parametri samoin kuin Hi limit (yläpaino), mutta Low limit (alapaino) tulee olla edellistä pienempi. Kun kaikki numerot on syötetty, paina ZERO-näppäintä tallentaaksesi arvon. Näyttö palautuu juuri asetettuun parametriin. Siirry tarvittaessa seuraavaan parametriin tai paina PRINT- tai SET-näppäimiä palataksesi EXIT-toiminnolla punnitukseen. TOIMINTOVALIKON ASETUKSET TOIMINTO PARAMETRIARVO KUVAUS OLETUSARVOINEN ARVO YKSIKKÖ g/kg/t/lb/oz Määrittelee kg punnitusyksikön, käytä GROSS-näppäintä valinnassa, ZEROnäppäintä syöttämisessä. FIL 1/2/4/8 Asettaa suodattimen 2 nopeuden. 1 on nopea, mutta epävakaa, 8 on hidas, mutta vakaa. AUTO No/05/10/30/60 Asettaa automaattisen 60 (yksi tunti) sammuttamisen viiveen. Arvo No tarkoittaa, että toiminto ei ole käytössä. LIT AUT/OFF/ON Asettaa takavalon tilan. AUT AUT: jos painoa on, takavalo on päällä. OFF: takavalo ei ole päällä. ON: takavalo on päällä. ZERO 0/1/2/3/4 Tällä valinnalla asetetaan 2 automaattinen nollien määrä. BAUD 300/1200/2400/4800/9600 Asettaa baud-arvon, käytä 300 GROSS-näppäintä valitaksesi 300/1200/2400/4800/9600 bps. PRT PR/CO/ST Tietojen syöttötila vaa an viestinnässä. PR: lähetä tiedot tulostimelle tai tietokoneelle RS 232 liitännän kautta, kun PRINT-näppäin on PR

10 PERI EXIT SH-25/SH-26/SH-27/PC/TP- 16 painettuna. CO: lähetä jatkuvasti tietoja tulostimeen tai tietokoneelle RS-kaapelin kautta. ST: lähetä tiedot tulostimelle tai tietokoneelle RS 232 liitännän kautta, kun vakaasymboli on päällä. Tulostustyyppi Palaa punnitustilaan. TP-16

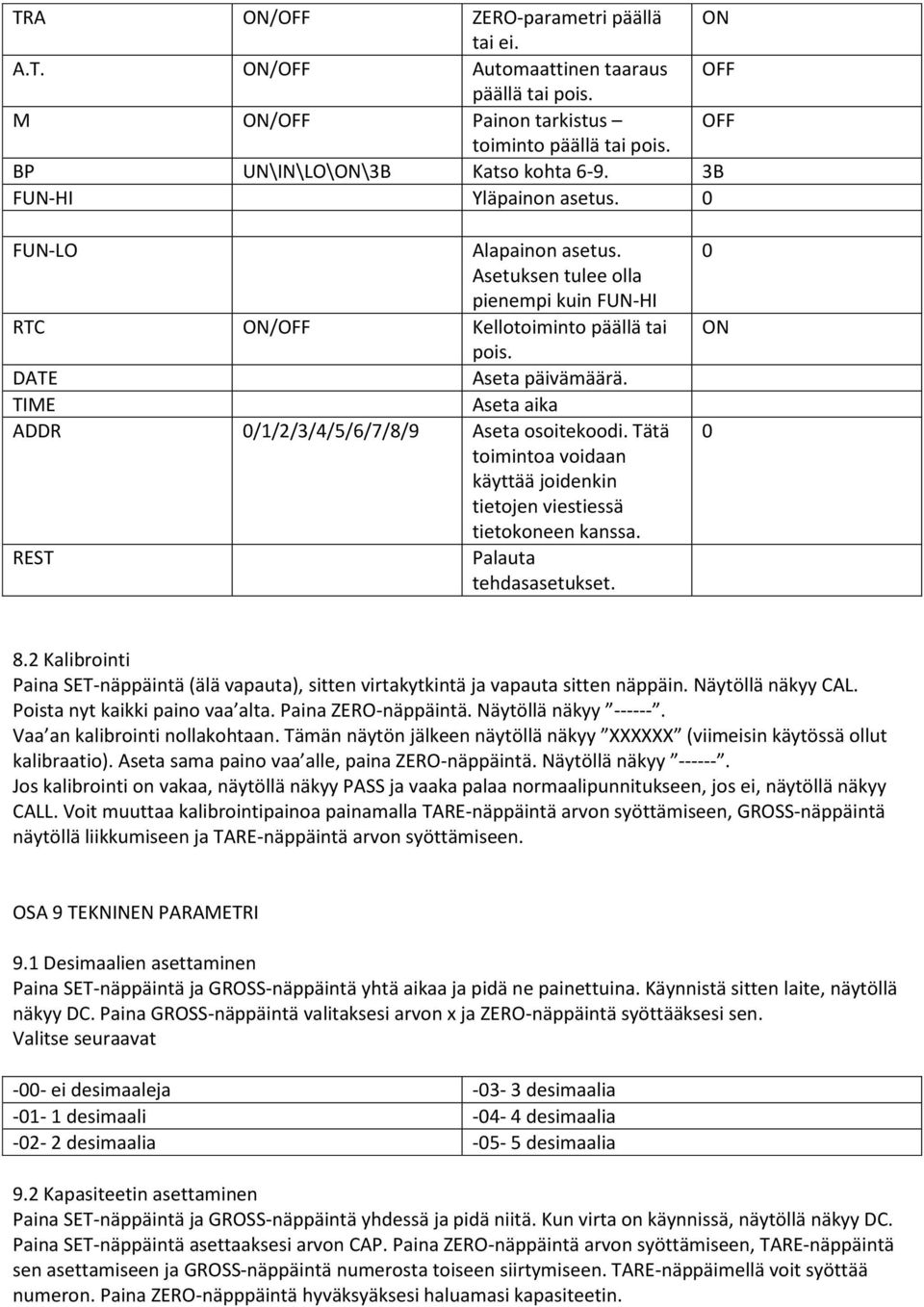

11 TRA ON/OFF ZERO-parametri päällä ON tai ei. A.T. ON/OFF Automaattinen taaraus OFF päällä tai pois. M ON/OFF Painon tarkistus OFF toiminto päällä tai pois. BP UN\IN\LO\ON\3B Katso kohta B FUN-HI Yläpainon asetus. 0 FUN-LO Alapainon asetus. Asetuksen tulee olla pienempi kuin FUN-HI RTC ON/OFF Kellotoiminto päällä tai pois. DATE Aseta päivämäärä. TIME Aseta aika ADDR 0/1/2/3/4/5/6/7/8/9 Aseta osoitekoodi. Tätä toimintoa voidaan käyttää joidenkin tietojen viestiessä tietokoneen kanssa. REST Palauta tehdasasetukset. 0 ON Kalibrointi Paina SET-näppäintä (älä vapauta), sitten virtakytkintä ja vapauta sitten näppäin. Näytöllä näkyy CAL. Poista nyt kaikki paino vaa alta. Paina ZERO-näppäintä. Näytöllä näkyy Vaa an kalibrointi nollakohtaan. Tämän näytön jälkeen näytöllä näkyy XXXXXX (viimeisin käytössä ollut kalibraatio). Aseta sama paino vaa alle, paina ZERO-näppäintä. Näytöllä näkyy Jos kalibrointi on vakaa, näytöllä näkyy PASS ja vaaka palaa normaalipunnitukseen, jos ei, näytöllä näkyy CALL. Voit muuttaa kalibrointipainoa painamalla TARE-näppäintä arvon syöttämiseen, GROSS-näppäintä näytöllä liikkumiseen ja TARE-näppäintä arvon syöttämiseen. OSA 9 TEKNINEN PARAMETRI 9.1 Desimaalien asettaminen Paina SET-näppäintä ja GROSS-näppäintä yhtä aikaa ja pidä ne painettuina. Käynnistä sitten laite, näytöllä näkyy DC. Paina GROSS-näppäintä valitaksesi arvon x ja ZERO-näppäintä syöttääksesi sen. Valitse seuraavat -00- ei desimaaleja desimaalia desimaali desimaalia desimaalia desimaalia 9.2 Kapasiteetin asettaminen Paina SET-näppäintä ja GROSS-näppäintä yhdessä ja pidä niitä. Kun virta on käynnissä, näytöllä näkyy DC. Paina SET-näppäintä asettaaksesi arvon CAP. Paina ZERO-näppäintä arvon syöttämiseen, TARE-näppäintä sen asettamiseen ja GROSS-näppäintä numerosta toiseen siirtymiseen. TARE-näppäimellä voit syöttää numeron. Paina ZERO-näpppäintä hyväksyäksesi haluamasi kapasiteetin.

12

13 9.3 Jaon asettaminen Paina SET-näppäintä ja GROSS-näppäintä yhdessä ja pidä niitä. Kun virta on käynnissä, näytöllä näkyy DC. Paina SET-näppäintä asettaaksesi arvon ID. Paina ZERO-näppäintä syöttääksesi ja GROSS-näppäintä valitaksesi arvon g g -2-2 g g -5-5g g Esimerkiksi: Jos desimaali on 03, jakoa ei ole. 9.4 Ohjelman käynnistäminen Paina SET-näppäintä ja GROSS-näppäintä yhdessä ja pidä niitä. Kun virta on käynnissä, vapauta näppäimet ja näytöllä näkyy Vähän kuluttua sillä näkyy OK, jolloin virta on tällä tasolla ja toiminto valmis. Ohjelman kohdatessa virheen voit käyttää tätä toimintoa. 9.5 Tarkista summa Paina SET-näppäintä ja GROSS-näppäintä yhdessä ja pidä niitä. Kun virta on käynnissä, vapauta näppäimet ja näytöllä näkyy Voit varmistaa kuormitussolun toimivuudesta tämän toiminnon avulla. OSA 10 AKKUTOIMINTA Tasovaakaa voidaan käyttää akulla halutessa. Akun kesto on noin 100 tuntia. Kun akku tulee ladata, näytöllä näkyy symboli. Akku tulee tällöin ladata. Vaaka toimii vielä noin 10 tuntia ennen kuin se sammuu automaattisesti suojellakseen akkua. Lataa akku liittämällä vaaka verkkovirtaan. Vaa an ei tarvitse olla päällä. Akkua tulee ladata 12 tunnin ajan täyden toiminnallisuuden saavuttamiseksi. Aivan määränäytön alla on LED, josta näkyy akun latauksen tila. Kun vaaka on liitetty verkkovirtaan, sisäinen akku latautuu. Jos LED on vihreä, akku on täysin latautunut. Jos LED on punainen, akku on melkein tyhjä, ja jos keltainen, se latautuu. Käytetty akku ei välttämättä pidä täyttä latausta. Jos akun käyttöikä on liian lyhyt, ota yhteyttä jakelijaasi. OSA 11 VIRHEKOODI Virhekoodi Ohje Ratkaisu Err-01 E2PROM on väärin Muuta E2PROM Err02 Yli 99 yhteenlaskettua arvoa Peruuta tiedot LO Akku tyhjä Lataa akku Ylikapasiteetti Poista tuotteet
