1 AWD1134 KANNETTAVA VINSSI MOBIL VINSCH PORTABLE WINCH Käyttöohje Bruksanvisning Instruction manual Alkuperäisten ohjeiden käännös Översättning av originalbruksanvisning Original manual HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. OBS! Läs noggrant igenom bruksanvisningen innan du använder maskinen och följ alla angivna instruktioner. Spara instruktionerna för senare behov. NOTE! Read the instruction manual carefully before using the machine and follow all given instructions. Save the instructions for further reference. Maahantuoja/ Importör / Importer: ISOJOEN KONEHALLI OY Keskustie 26, Kauhajoki As, Finland Tel , Fax

2

3 Vinssi on varustettu kestomagneettimoottorilla, ja se on suunniteltu jaksottaiseen käyttöön. Sitä ei ole suunniteltu teolliseen tai kaupalliseen käyttöön eikä nostamiseen. Valmistajan myöntämä takuu ei kata laitteen soveltuvuutta tällaiseen käyttöön. Vapautuskytkintä käytetään vetämällä ja kääntämällä nuppia, joka vapauttaa vaihteiston ja vaijeri voidaan vetää ulos ilman sähkövoimaa. Vaijerin ohjain vähentää välystä sekä sotkeutumista vaijeria ulosvedettäessä. YLEISTURVAOHJEET VAROITUS! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita sähköiskun, tulipalon ja loukkaantumisen estämiseksi. Säilytä ohjeet laitteen läheisyydessä myöhempää tarvetta varten. Pidä aina kädet etäällä vaijerista, koukun silmukasta, koukun ja ohjainrullan aukosta asennuksen, käytön sekä sisään- ja uloskelauksen aikana. Ole aina erittäin varovainen, kun käsittelet koukkua ja vaijeria kelauksen aikana. Älä käytä vinssiä ihmisten nostamiseen tai siirtämiseen. Älä käytä vinssiä nostamiseen tai lastin kannattamiseen. Maksimikapasiteetti saavutetaan, kun rummulla on yksi vaijerikerros. Älä ylikuormita laitetta. Älä suorita laitteella pitkäkestoisia vetoja painavalla kuormalla. Ylikuormitus voi vahingoittaa vinssiä ja/tai vaijeria ja aiheuttaa vaaratilanteita. Yli 225 kg kuormien vinssaamiseen suositellaan käyttämään kaksinkertaista vaijeria väkipyörän avulla. Väkipyörän käyttö vähentää vinssiin ja vaijeriin kohdistuvaa kuormaa noin 50 prosentilla. Kiinnitä koukku kuorman kantavaan osaan. Ajoneuvon moottorin on oltava käynnissä vinssaamisen aikana. Jos ajoneuvoa vinssataan pitkään moottorin ollessa sammutettuna, akun varaus voi laskea liian alhaiselle tasolle moottorin uudelleenkäynnistämiseksi. Opettele käyttämään vinssiä luettuasi käyttöohjeen. Harjoittele vinssin käyttöä asennuksen jälkeen. Älä liikuta ajoneuvoa avustaaksesi vinssiä kuorman vetämisessä. Vinssin ja ajoneuvon aiheuttama veto yhdessä voi ylikuormittaa vaijeria ja vinssiä. Pysyttele turvallisella etäisyydellä. Varmista, ettei kukaan ole liian lähellä vinssiä sen käytön aikana. Pysy aina poissa vaijerin, koukun ja vinssin tieltä käytön aikana. Jonkin osan vaurioituminen käytön aikana on epätodennäköistä, mutta silti on suositeltavaa pysytellä etäällä laitteesta. Tarkista vaijerin ja laitteen kunto säännöllisesti. Kulunut vaijeri, jossa on rikkinäisiä säikeitä, on vaihdettava välittömästi. Vaihda vaijeri aina alkuperäiseen vastaavaan vaijeriin. Tarkista vinssin asennus säännöllisesti ja varmista, että kaikki pultit ovat kireällä. Käytä paksuja hanskoja, kun käsittelet vaijeria. Älä koskaan liu uta vaijeria käsiesi kautta, vaikka käyttäisitkin käsineitä. Pidä vähintään viisi kierrosta vaijeria rummun ympärillä, muuten vaijerin kiinnitys ei kestä kuormaa. Käytä aina vaijerin ohjaamiseen asianmukaisia lisävarusteita.älä koskaan kiinnitä vaijeria itseensä kiinni, koska vaijeri voi vaurioitua. Käytä nailonhihnaa. (Katso kuva 1) 3

4

5

6 Kytke solenoidi jäljempänä esitetyn sähkökaavion mukaisesti. Pistoke Valitse paksuudeltaan 2 5 mm asennuspaikka kromipäällysteiselle pistokkeelle. Poraa reiät jäljempänä olevan kuvan mukaisesti. Irrota pultti pistokkeesta ja työnnä johto suurimman reiän läpi. Käytä M3 16-pulttia pistokkeen kiinnittämiseen. Huom: Noudata käyttöohjeen lopussa olevaa kaaviota pistokkeen ja solenoidin asennuksessa. Kiinnitä huomiota asianmukaisiin sähköliitäntöihin. a. Pitkä punainen johto (pituus: 1,8 m, halkaisija: 10 mm²), yksi napa moottorin pohjanapaan ja toinen napa moottorin akun positiiviseen napaan (1+). b. Pitkä musta johto (pituus: 1,8 m, halkaisija: 10 mm²), yksi napa moottorin pohjanapaan (1-) ja toinen napa moottorin akun negatiiviseen napaan (-). 6

7 Huom: 1. Varmista, etteivät akun johdot tartu kiinni mihinkään pintaan, mikä voisi vaurioittaa niitä. 2. Varmista, etteivät akun johdot kosketa mitään kuumaa pintaa tai takerru kiinni. 3. Puhdista kaikki liitännät ja etenkin kauko-ohjaimen vipu ja liitin. HUOLTO Tarkista säännöllisesti kiinnityspulttien kireys ja sähköliitännät. Poista sähköliitäntöihin kerääntynyt lika tai ruoste. Älä yritä purkaa vaihdelaatikkoa. Purkaminen mitätöi takuun. Tässä käyttöohjeessa olevat varoitukset ja ohjeet eivät kata kaikkia mahdollisia käyttötilanteita ja -olosuhteita. Terve järki ja varovaisuus ovat tekijöitä, joita ei voi sisäänrakentaa mihinkään laitteeseen. Siksi käyttäjän on itse huolehdittava näistä tekijöistä. HUOMAUTUS: Ainoastaan valtuutettu huoltoliike saa korjata vinssiä. 7

8

9

10

11

12 Koppla solenoiden enligt elscheman nedan. Plugg Välj en 2-5 mm tjock monteringsbas för den krombelagd proppen. Borra hål enligt figuren nedan. Avlägsna bulten och tryck kabeln genom det största hålet. Använd en M3 16 bult för att fästa proppen. Obs!: Följ scheman i slutet av bruksanvisningen när du monterar proppen och solenoiden. Säkerställ att elkopplingarna är korrekt. a. Lång röd kabel (längd: 1,8 m, diameter: 10 mm²), anslut den ena polen till motorpolen och den andra till batteriets pluspol (1+). b. Lång svart kabel (längd: 1,8 m, diameter: 10 mm²), anslut den ena polen till motorpolen (1-) och den andra till batteriets minuspol (-). 12

13 Obs!: 1. Kontrollera att batterikablar inte kan fastna på någon yta som kan skada dem. 2. Kontrollera att batterikablarna inte är i kontakt med någon het yta eller fastnar. 3. Rengör alla kopplingar och i synnerhet fjärrkontrollens spak och anslutning. UNDERHÅLL Kontrollera regelbundet att monteringsbultarna och elkopplingarna inte är lösa. Avlägsna smuts eller rost som bildas i elanslutningar. Försök inte demontera växellåda. Vid demontering upphör garantin att gälla. Varningarna och anvisningarna i denna bruksanvisning täcker inte alla möjliga användningssituationer eller förhållanden. Sunt förnuft och aktsamhet är faktorer vilka inte går att inbygga på någon utrustning. Därför skall användaren själv ge dessa faktorer. NOTERA: Endast ett auktoriserat servicecenter får utföra reparationer på vinschen. 13

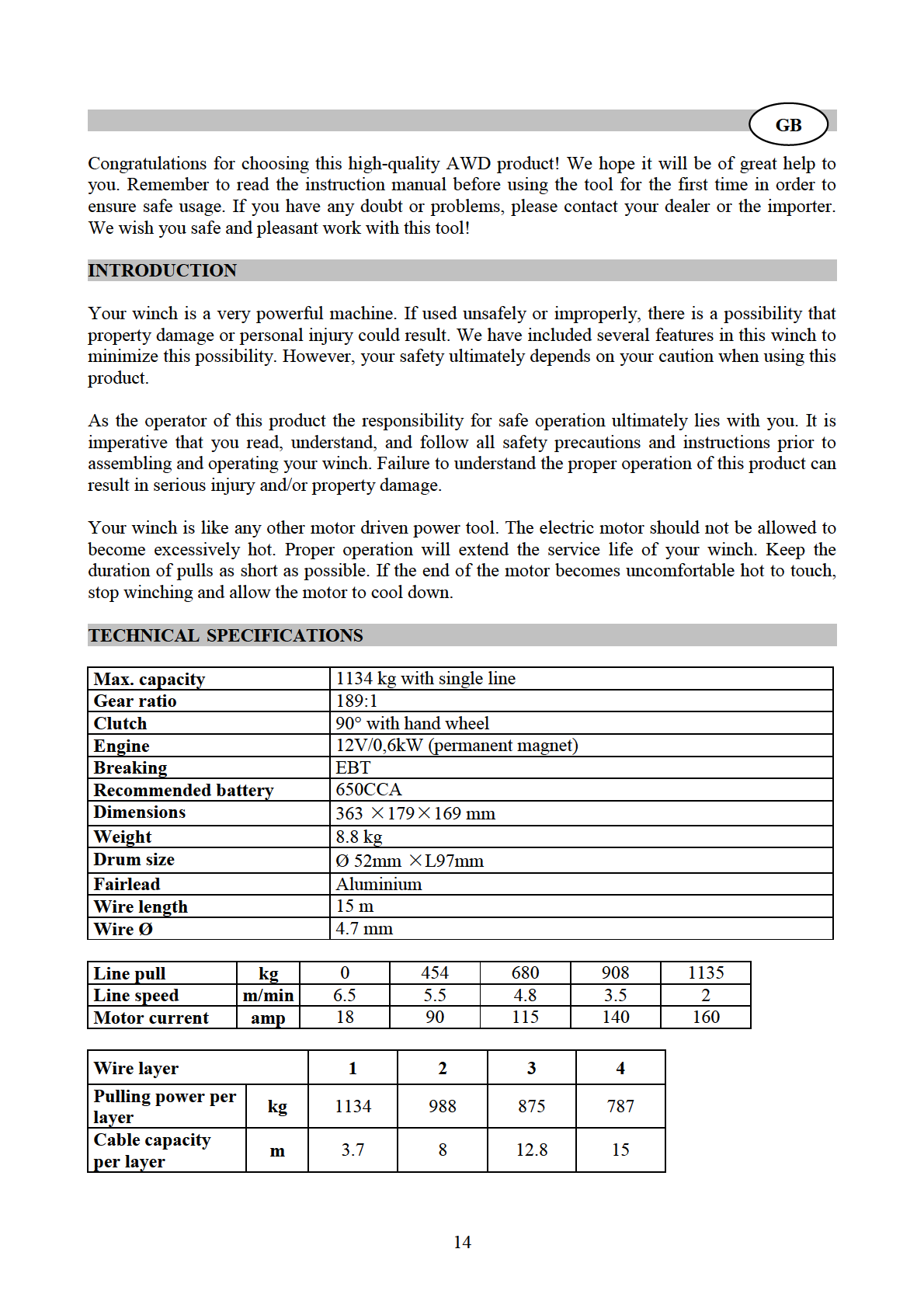

14

15 This winch is equipped with a permanent magnet motor and is designed for intermittent duty winching. The winch is not designed to be used for industrial or hoisting applications and the manufacturer does not warrant it to be suitable for such use. The free spool clutch is operated by a pull and turn knob, which disengages the gearbox to allow the wire rope to be pulled out without using electric power. A tension plate presses the wire rope to reduce backlash and snarling when pulling out the wire rope. GENERAL SAFETY INSTRUCTIONS ATTENTION! When working with electric tools, always follow these safety instructions which protect you against electric shock and risk of injury and fire. Save the instructions near the machine for further reference. Keep always your hands away from wire, hook and the opening of the fairlead when operating the winch. Use caution when handling the hook and wire when operating the winch. Do not use the winch for lifting or moving people. Do not use the winch for lifting or supporting load. Maximum working load capacity is on the first layer closest to the drum. Do not overload. Do not attempt prolonged pulls at heavy loads. Overloads can damage the winch and/or the wire rope and create unsafe operating conditions. For loads over 225 kg we recommend the use of a pulley block to double line the wire rope. This reduces the load on the winch and the strain on the wire rope by approximately 50%. Attach hook to load bearing parts. The vehicle engine should be running during winch operation. If considerable winching is performed with the engine turned off, the battery may become too weak to re-start the engine. After reading and understanding this manual, learn to use your winch. After installing the winch practice using it. Do not move your vehicle to assist the winch in pulling the load. The combination of the winch and vehicle pulling together could overload the wire rope and winch. Keep a safety distance. Ensure that all people stand well clear of winch during the operation. Always stand clear of wire rope, hook and winch. To avoid the unlikely event of component failure, it is best that you stay out of the way. Inspect the wire rope and equipment frequently. A frayed wire rope with broken strands should be replaced immediately. Always replace wire rope with identical original replacement part. Periodically check the winch installation to ensure that all bolts are tight. Use thick gloves when handling the wire rope. Do not let the wire rope slide through your hands even when wearing gloves. Never winch with less than 5 turns of wire rope around the winch drum since the wire rope fastener will not withstand a load. Always use the appropriate accessories when guiding the wire rope in or out. Never hook the wire rope back onto itself because it could damage the wire rope. Use a nylon sling. (See Figure 1) 15

16 Place a heavy cloth etc. on the wire as shown in Figure 2. If a wire failure should occur, the cloth will act as a damper. Avoid continuous pulls from extreme angles as this will cause the wire rope to pile up at one end of the drum. This can jamb the wire rope in the winch, causing damage to the winch or the wire rope. Always operate the winch with an unobstructed view of the winching operation. All accessories should be sized to the winching task and should be periodically inspected for damage that could reduce their strength. Take appropriate precautions to disable the winch when not in use or under supervision to prevent use by children or other unauthorized persons. Do not operate the winch when under the influence of drugs, alcohol or medication. When moving a load, slowly take up the wire rope slack until it becomes taut. Stop and recheck all winching connections. Be sure the hook is properly seated. If a nylon sling is used, check the attachment to the load. When using a winch to move a load, place the vehicle transmission in neutral, set the vehicle parking brake and chock the wheels. Do not machine or weld the winch. Such alterations may weaken the structural integrity of the winch. Do not power the winch longer than 120 seconds. The drum and wire rope/synthetic rope may get too hot. Do not connect the winch to the mains as winch burnout or fatal shock may occur. Never allow shock loads to be applied to the winch or wire rope. Use caution when pulling or lowering a load up and down a ramp or incline. Keep people, pets and property clear of the path of the load. INSTALLATION AND OPERATION Choose a suitable and safe mounting location for the winch. The thickness of the location must be at least 5 mm. Drill four 9 mm holes positioned 124 mm x 76 mm as shown in Figure 3. Note: Different brands or models may have different mounting possibilities. 16

17 Installation drawing Insert the mounting bolts through the holes and the mounting plate from the bottom up. Note: Use only the mounting bolts (M8 30MM) and washers supplied by the manufacturer. Be sure the bolts are properly tightened, otherwise the base can be damaged. Clutch Turn the clutch 90 to the Free spool position. Let the wire from the drum. Connect the clevis hook on the wire. Turn the clutch 90 back to the Engaged position. Note: Make sure that the drum is engaged by pulling the wire. Fix the fairlead on the mounting plate. Note: If the rope is synthetic, you can fix the aluminium fairlead on the mounting plate and then reel the rope. ISM Choose a suitable and safe mounting location for the ISM. The thickness of the location must be 1-3mm. Drill two 6 mm holes with the distance 67 mm. Fix then the ISM with the bolts (M5X12) properly. 17

18 Connect the ISM as shown in the electric diagram below. Socket Choose a 2 5 mm mounting location for installing the chrome-plated socket. Drill the holes as shown in the figure below. Remove the bolt on the socket and push the wire through the biggest hole. Use a M3 16 bolt to fasten the socket. Note: Connect the socket and ISM as shown in the figure in the end of this manual. Pay attention to proper electrical connections. a. Long red cable (length: 1,8 m, diameter: 10 mm²), one terminal to the bottom terminal of the motor and the other terminal to the positive (1+) terminal of the battery. b. Long black cable (length: 1,8 m, diameter: 10 mm²), one terminal to the bottom terminal of the motor (1-) and the other terminal to the negative (-) terminal of the battery. 18

19 Note: 1. Make sure that battery cables are not caught to any surface, which could damage them. 2. Make sure battery cables are not touching any hot surfaces or getting caught. 3. Clean all connections especially in remote control and receptacle. MAINTENANCE Periodically check tightness of mounting bolts and electrical connections. Clear any dirt or corrosion that may have accumulated on the electrical connections. Do not attempt to disassemble the gear box. Disassembly will void the warranty. The safety precautions and instructions in this manual can not cover all possible conditions and situations that may occur. It must be understood by the operator that common sense and caution are factors, which cannot be built into this product, but must be applied by the operator. NOTE: Repairs should be carried out by an authorised repair centers only. 19

20 20

21 21

22 22

23

24 24

25 EY-VAATIMUSTENMUKAISUUSVAKUUTUS Isojoen Konehalli Oy Keskustie 26, Kauhajoki As Suomi vakuuttaa täten, että KANNETTAVA VINSSI malli no. AWD1134 (ATW2500) on konedirektiivin 2006/42/EY mukainen. Mikäli tuotteen teknisiä ominaisuuksia tai käyttöominaisuuksia muutetaan ilman valmistajan suostumusta, tämä vakuutus lakkaa olemasta voimassa. Kauhajoki EC-DECLARATION OF CONFORMITY Isojoen Konehalli Oy Keskustie 26, Kauhajoki As Finland herewith declares that PORTABLE WINCH model no. AWD1134 (ATW2500) is in conformity with the Machinery Directive 2006/42/EC. This declaration is not anymore valid if the technical features or other features of the tool are changed without manufacturer s permission. Kauhajoki Harri Altis Ostopäällikkö (valtuutettu kokoamaan teknisen tiedoston) Harri Altis - Purchase Manager (authorized to compile the Technical File) EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Isojoen Konehalli Oy Keskustie Kauhajoki As Finland intygar härmed att MOBIL VINSCH modell AWD1134 (ATW2500) följer bestämmelserna i maskindirektivet 2006/42/EG Om produktens tekniska eller andra egenskaper förändras utan tillverkarens medgivande, gäller denna överensstämmelse inte längre. Kauhajoki Harri Altis - Inköpschef (behörig att ställa samman den tekniska dokumentationen) 25
