1 GB Instruction for use FI Käyttöohje! PRSJ/PRSE POWERTEX Rigging Screw model PRSJ/PRSE 1

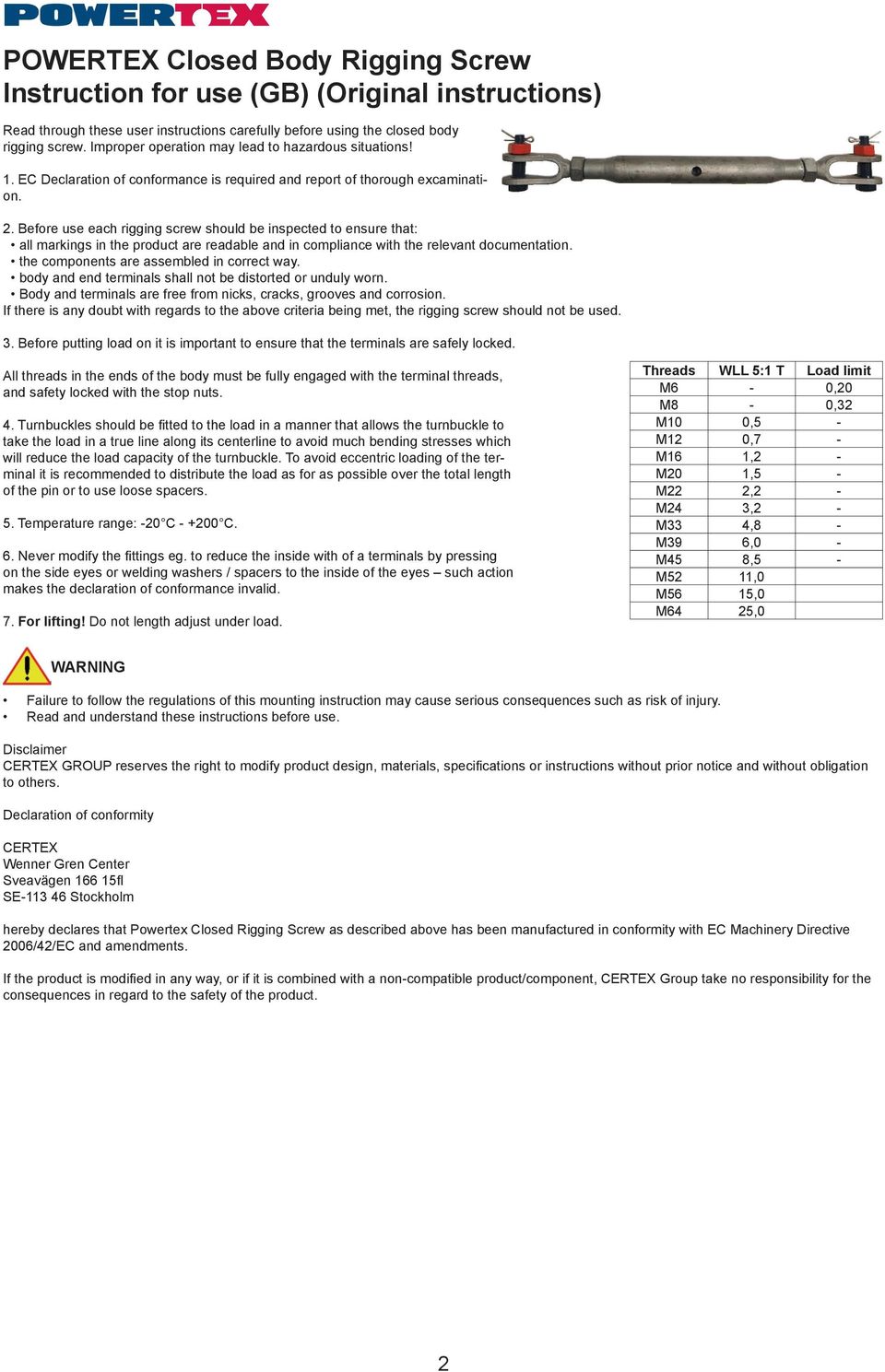

2 POWERTEX Closed Body Rigging Screw Instruction for use (GB) (Original instructions) Read through these user instructions carefully before using the closed body rigging screw. Improper operation may lead to hazardous situations! 1. EC Declaration of conformance is required and report of thorough excamination. 2. Before use each rigging screw should be inspected to ensure that: all markings in the product are readable and in compliance with the relevant documentation. the components are assembled in correct way. body and end terminals shall not be distorted or unduly worn. Body and terminals are free from nicks, cracks, grooves and corrosion. If there is any doubt with regards to the above criteria being met, the rigging screw should not be used. 3. Before putting load on it is important to ensure that the terminals are safely locked. All threads in the ends of the body must be fully engaged with the terminal threads, and safety locked with the stop nuts. 4. Turnbuckles should be fitted to the load in a manner that allows the turnbuckle to take the load in a true line along its centerline to avoid much bending stresses which will reduce the load capacity of the turnbuckle. To avoid eccentric loading of the terminal it is recommended to distribute the load as for as possible over the total length of the pin or to use loose spacers. 5. Temperature range: -20 C C. 6. Never modify the fittings eg. to reduce the inside with of a terminals by pressing on the side eyes or welding washers / spacers to the inside of the eyes such action makes the declaration of conformance invalid. 7. For lifting! Do not length adjust under load. Threads WLL 5:1 T Load limit M6-0,20 M8-0,32 M10 0,5 - M12 0,7 - M16 1,2 - M20 1,5 - M22 2,2 - M24 3,2 - M33 4,8 - M39 6,0 - M45 8,5 - M52 11,0 M56 15,0 M64 25,0 WARNING Failure to follow the regulations of this mounting instruction may cause serious consequences such as risk of injury. Read and understand these instructions before use. Disclaimer CERTEX GROUP reserves the right to modify product design, materials, specifications or instructions without prior notice and without obligation to others. Declaration of conformity CERTEX Wenner Gren Center Sveavägen fl SE Stockholm hereby declares that Powertex Closed Rigging Screw as described above has been manufactured in conformity with EC Machinery Directive 2006/42/EC and amendments. If the product is modified in any way, or if it is combined with a non-compatible product/component, CERTEX Group take no responsibility for the consequences in regard to the safety of the product. 2

Before use each rigging screw should be inspected to ensure that: all markings in the product are readable and in compliance with the relevant documentation.

3 POWERTEX Vanttiruuvi Käyttöohje (FI) (alkuperäisten ohjeiden käännös) Lue nämä käyttöohjeet huolellisesi ennen vanttiruuvin käyttämistä. Virheellinen käyttö voi aiheuttaa vaaratilanteita! 1. Käyttäjällä on oltava voimassa oleva todistus jokaiselle nosto-operaatiossa käytettävälle vanttiruuville. 2. Jokaisesta vanttiruuvista on tarkastettava ennen käyttöä, että kaikki tuotteessa olevat merkinnät ovat luettavissa ja asianomaisen todistuksen mukaiset osat on koottu oikein runko ja päätteet eivät ole vääntyneet tai liian kuluneet rungossa ja päätteissä ei ole lovia, halkeamia, uria eikä syöpymiä tai ruostetta. Jos olet epävarma siitä, täyttyvätkö edellä luetellut vaatimukset, vanttiruuvia ei saa käyttää. 3. On tärkeää varmistaa päätteiden turvallinen lukittuminen ennen vanttiruuvin kuormittamista. Rungon päissä olevien kierteiden on oltava kokonaisuudessaan päätyliittimien kierteissä ja lukittuina turvallisesti paikoilleen pysäytysmutterien avulla. 4. Vanttiruuvit on mukautettava kuormitukseen niin, että vanttiruuvi kuormittuu keskiviivansa suuntaisesti eikä siihen kohdistu tarpeettomia taivutusvoimia, jotka alentavat vanttiruuvin kuormitettavuutta. Päätteiden epäkeskisen kuormituksen välttämiseksi suosittelemme jakamaan kuorman mahdollisuuksien mukaan tapin koko pituudelle tai käyttämään irrallisia välikappaleita. 5. Käyttölämpötila: -20 C +200 C. 6. Älä koskaan yritä pienentää päätteiden leveyttä puristamalla sivulevyistä tai hitsaamalla aluslevyjä/välikappaleita haarukoiden sisäpuolelle todistus ei ole tällöin voimassa. 7. Huom! Älä säädä pituutta kuormitettuna. Kierre WLL 5:1 T Maksimikuormitus M6-0,20 M8-0,32 M10 0,5 - M12 0,7 - M16 1,2 - M20 1,5 - M22 2,2 - M24 3,2 - M33 4,8 - M39 6,0 - M45 8,5 - M52 11,0 M56 15,0 M64 25,0 VAROITUS Tämän asennusohjeen sääntöjen noudattamatta jättäminen voi aiheuttaa vakavia seurauksia, esimerkiksi loukkaantumisvaaran. Lue nämä ohjeet ja sisäistä ne ennen käyttöä. Vastuuvapauslauseke CERTEX GROUP varaa oikeuden muuttaa tuotteen rakennetta, materiaaleja, teknisiä eritelmiä ja ohjeita ilman ennakkovaroitusta ja ilman muita velvoitteita. Vaatimustenmukaisuusvakuutus CERTEX Wenner Gren Center Sveavägen fl SE Stockholm vakuuttaa täten, että edellä kuvattu Powertex-vanttiruuvi on valmistettu EU:n konedirektiivin 2006/42/EY ja sen muutosten mukaisesti. Jos tuotetta muutetaan jollain tavalla tai se yhdistetään vaatimuksia täyttämättömään tuotteeseen/komponenttiin, CERTEX Group ei ole vastuussa vaikutuksista tuotteen turvallisuuteen. 3

Jokaisesta vanttiruuvista on tarkastettava ennen käyttöä, että kaikki tuotteessa olevat merkinnät ovat luettavissa ja asianomaisen todistuksen mukaiset osat on koottu oikein runko ja päätteet eivät

4 CERTEX Denmark Tel: Fax: CERTEX Sweden Tel: +46 (0) Fax: +46 (0) CERTEX Norway Tel: Fax: CERTEX Finland Tel: +358 (0) Fax: +358 (0) CERTEX UK Tel: Fax: CERTEX Germany Tel: +49 (0) Fax: +49 (0) CERTEX Estonia Tel: Fax: CERTEX Lithuania Tel: +370 (2) Fax: +370 (2) CERTEX Latvia Tel: Fax: ERLING HAUG Tel: Fax: CERTEX Offshore Services Tel: Fax: CERTEX Russia Tel: Fax: Mennens Netherlands Mennens Belgium Tel.: +32(0) Fax: +32(0)

co.uk www.certex.co.uk CERTEX Germany Tel: +49 (0) 211 67009-0 Fax: +49 (0) 211 67009-49 E-mail: info@certex.de www.certex.de CERTEX Estonia Tel: +372 6205 136 Fax: +372 6205 146 E-mail: info@certex.

5 CERTEX Lifting KnowHow app Download The Lifting KnowHow app en from the App Store / Google play! The App has the following features: - Load charts for different types of lifting slings - Protractor for measuring sling angles - Instructions for safe use of a selection of lifting gear - Built-in gps function that finds the CERTEX office closest to your position. - And a lot more. The Lifting KnowHow is a unique knowledge transfer programme, exclusively designed by CERTEX. CertMax + The CertMax+ system is a unique leading edge certification management system which is ideal for managing a single asset or large equipment portfolio across multiple sites. Designed by CERTEX, to deliver optimum asset integrity, quality assurance and traceability, the system also improves safety and risk management levels. User Manuals You can always find the valid and updated User Manuals on the web. The manual is updated continuously and valid only in the latest version.! NB! The English version is the Original instruction. The manual is available as a download under the following link: Version no

gps function that finds the CERTEX office closest to your position. - And a lot more. The Lifting KnowHow is a unique knowledge transfer programme, exclusively designed by CERTEX.
