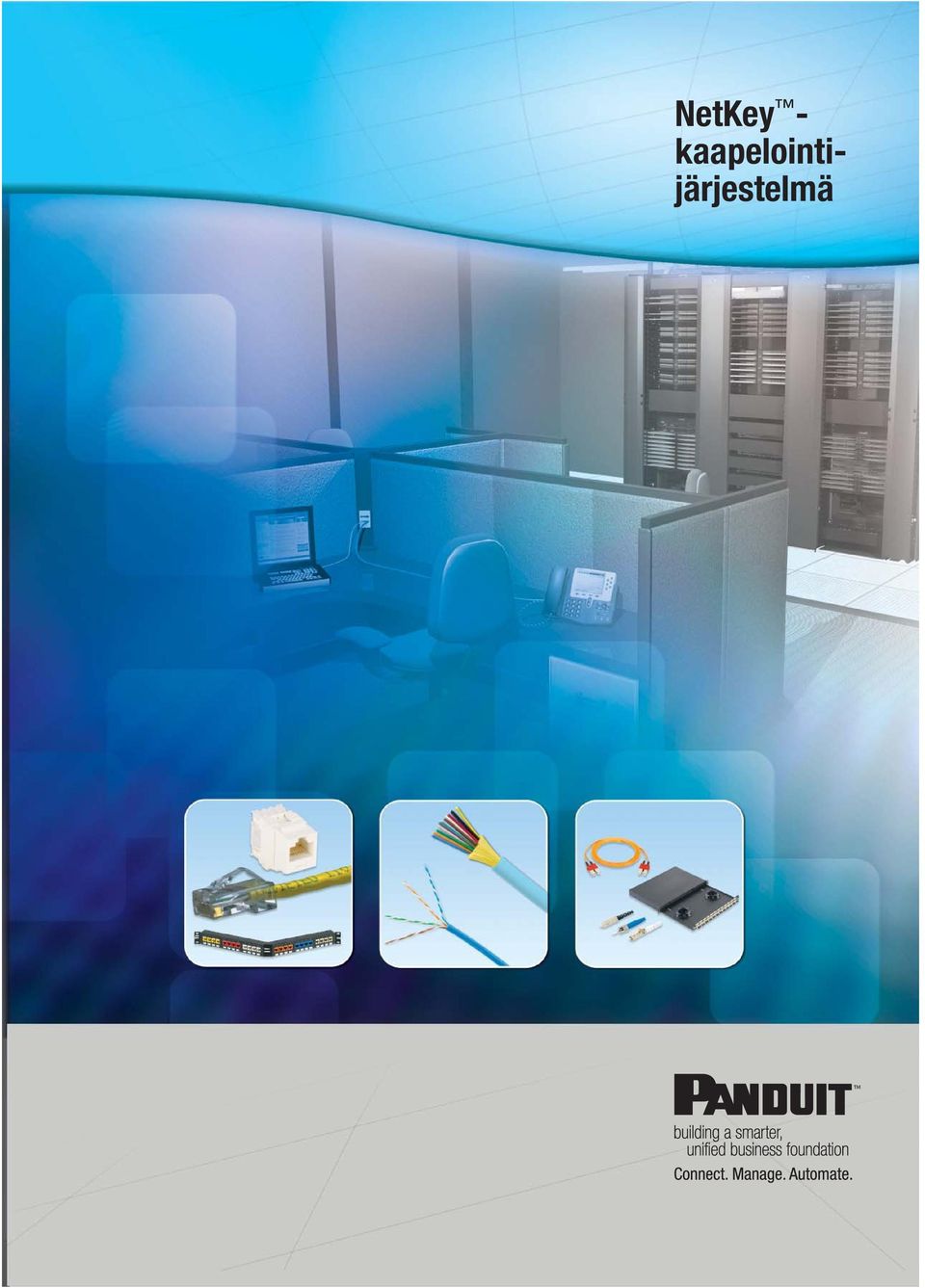

1 NetKey - kaapelointijärjestelmä lisätietoja: visit

2 NetKey -kaapelointijärjestelmä NetKey -kupari- ja kuitukaapelointijärjestelmä tarjoaa yhtenäisen, standardien mukaisen kaapeli-infrastruktuurin ääni-, data- ja videosovelluksille. NetKey -moduulit ovat keystonetyyppisiäja yhteensopivia monenlaisten kytkentätaulujen, etulevyjen ja pintaasennuskotelojen kanssa. NetKey -ratkaisut ja muut Panduittuotteeet kattavat kaikki tietoliikenne- ja telekeskusten sekä työympäristöjen tarpeet. NetKey -kuparija kuitukaapeli Sivu 4 NetKey -moduulit Sivu 5 NetKey - kytkentätaulut Sivu 7 2

3 NetKey -kuparija kuitukytkentäkaapelit Sivut 5 ja 6 NetKey -pintaasennuskotelot Sivu 7 lisätietoja: visit 3

4 NetKey -kuparikaapeli ISO/IEC ja ANSI/TIA-568-C.2 kategoria 6 / luokka E ja kategoria 5e / luokka D -standardien mukainen Kaapelin asennusta ja liittämistä helpottava ohut läpimitta Kaapelimerkinnät, jotka auttavat arvioimaan jäljellä olevan kaapelin määrää ISO ja ANSI/TIA-568-C.2-standardien mukainen 305 metriä kaapelia kätevässä laatikossa Tuotenumero Kategoria 6, UTP-kuparikaapeli NUL6C04BU-CE Kategoria 6, LSZH, 4-parinen sininen UTP-kuparikaapeli. 24 AWG -kuparijohtimet. Parikaapeli, jossa parit erotettu toisistaan sisäänrakennetulla erottimella sekä suojattu halogeenittomalla palosuojatulla LSZH-vaipalla NUL6C04WH-CE Kategoria 6, LSZH, 4-parinen valkoinen UTP-kuparikaapeli. 24 AWG -kuparijohtimet. Parikaapeli, jossa parit erotettu toisistaan sisäänrakennetulla erottimella sekä suojattu halogeenittomalla palosuojatulla LSZH-vaipalla NUL6CR04BU-CE Kategoria 5e, UTP-kuparikaapeli NUL5C04BU-CE Kategoria 6, LSZH, 4-parinen sininen UTP-kuparikaapeli. 24 AWG -kuparijohtimet. Parikaapeli, joka on suojattu halogeenittomalla palosuojatulla LSZH-vaipalla. Kategoria 5e, LSZH, 4-parinen sininen UTP-kuparikaapeli. 24 AWG -kuparijohtimet. Parikaapeli, joka on suojattu halogeenittomalla palosuojatulla LSZH-vaipalla. Kategoria 5e, LSZH, 4-parinen valkoinen UTP-kuparikaapeli NUL5C04WH-CE Kategoria 5e, LSZH, 4-parinen valkoinen UTP-kuparikaapeli. 24 AWG -kuparijohtimet. Parikaapeli, joka on suojattu halogeenittomalla palosuojatulla LSZH-vaipalla Valokuitu-jakelukaapeli Käytetään runkoverkossa, rakennuksen läpi menevissä kaapeloinneissa ja pystysuuntaisissa LSZH-kaapeloinneissa sekä yleiskaapeloinneisssa Käytetään runkoverkossa, rakennuksen läpi menevissä kaapeloinneissa ja pystysuuntaisissa OFNR-nousukaapeloinneissa sekä yleiskaapeloinneissa Saatavilla sekä yksimuotokuitu (OS1) että monimuotokuitu (OM1, OM2, OM2+ 10 Gb 150 ja OM3 10 Gb nm laser-optimoitu) Kaapelin tunniste-, tyyppi-, alkuperä- ja pituustiedot käyvät ilmi vaippamerkinnöistä Kaapelin rakenne ja joustava päällystekerros mahdollistaaa helpon reitityksen 900 µm:n standardinmukainen värikoodattu päällystekerros suojaa kuituja käsittelyn aikana, helpottaa tunnistamista ja kuorimista Opti-Core 10Gig -kaapeli tukee tiedonsiirtonopeuksia 10 Gb/s asti 300 metrin enimmäispituuksilla ja 850 nm:n aallonpituudella IEEE 802.3ae 10 GbE -standardin mukaisesti; taaksepäin yhteensopiva kaikkien 50/125 µm:n järjestelmävaatimusten kanssa 10Gig valokaapeli sisä- ja ulkokäyttöön sisältää 10 Gb 300 OM3 -kaapelin 300 metrin enimmäispituudella sekä 10 Gb 150 OM2+ -kaapelin 150 metrin enimmäispituudella numero FQDLX24 24-kuituinen 10 Gb 50/125 µm (OM3) LSZH -jakelukaapeli, monimuotokuitu FQDLX12 12-kuituinen 10 Gb 50/125 µm (OM3) LSZH -jakelukaapeli, monimuotokuitu Fibre Optic LSZH Distribution Cable FQCLX12 12-kuituinen (OM3) LSZH-keskuskaapeli, monimuotokuitu, sisä- ja ulkokäyttöön FQCLX24 24-kuituinen (OM3) LSZH-keskuskaapeli, monimuotokuitu, sisä- ja ulkokäyttöön FPCL kuituinen (OS1/OS2) LSZH-keskuskaapeli, yksimuotokuitu, sisä- ja ulkokäyttöön FPCL kuituinen (OS1/OS2) LSZH-keskuskaapeli, yksimuotokuitu, sisä- ja ulkokäyttöön Nämä tuotteet ovat saatavilla vain EMEA-alueella. Pituudet ja saatavuus: Opti-Core -valokuitu-jakelukaapeli on saatavana määrämittaisena yli metrin pituuksilla 10 metrin välein. Saatavilla on muita tilausvaihtoehtoja, joihin sisältyvät vaipan värit, hybridikaapeli (useita kuitutyyppejä samassa kaapelissa), paloturvallisuusluokitukset, kuituryhmien määrät, armeeraus, sisä/ ulkokäyttökaapelit, korkea optinen teho sekä nauhakaapelit. Ota yhteys asiakaspalveluun ( ) ja tarkista saatavilla olevat kokoonpanot ja toimitusajat. 4

5 NetKey -liitinmoduulit, kupari, kategoriat 6 ja 5e Vastaavat kaikkia alan suorituskykystandardeja kategorioissa 6 ja 5e Vaivaton kiinnitys ja irrotus keystone-paneelista takaa helpot muutokset ja lisäykset Universaalit ohjeet T568A- ja T568B-kytkentätavoille NK6TMIW NK5E88MIWY numero Väri Kategoria 6 NK6TMBL NetKeyn 8-napainen keystone-liitinmoduuli, kategoria 6. Musta NK6TMIW Luonnonvalkoinen Kategoria 5e NKP5E88MBL NetKeyn 8-napainen keystone-liitinmoduuli, Musta NKP5E88MIW kategoria 5e, asennus kruunutyökalulla. Luonnonvalkoinen NK5E88MBLY NetKeyn 8-napainen keystone-liitinmoduuli, Musta NK5E88MIWY kategoria 5e, leadframe.. Luonnonvalkoinen NK5EPC1MY NK5EPC2MY Luonnonvalkoinen NK5EPC3MY NK5EPC5MY NK5EPC1MBUY NK5EPC2MBUY NetKey -UTP-kaapeli, kategoria 5e, Sininen NK5EPC3MBUY modulaariliitin molemmissa päissä NK5EPC5MBUY NK5EPC1MGRY NK5EPC2MGRY NK5EPC3MGRY Vihreä NK5EPC5MGRY NetKey -UTP-kuparikaapelit Vastaavat kaikkia alan suorituskykystandardeja kategorioissa 6 ja 5e 100 % testattu suorituskyky NK6^PC^M*Y NK5E^PC^M*Y numero Väri Kategoria 6 NK6PC1MY Pituus (m) NK6PC2MGRY NetKey -UTP-kaapeli, kategoria 6, Vihreä NK6PC3MGRY modulaariliitin molemmissa päissä NK6PC5MGRY NK6PC1MRDY NK6PC2MRDY NK6PC3MRDY Punainen NK6PC5MRDY NK6PC1MYLY NK6PC2MYLY NK6PC3MYLY Keltainen NK6PC5MYLY Kategoria 5e NK6PC2MY NK6PC3MY Luonnonvalkoinen NK6PC5MY NK6PC1MBUY NK6PC2MBUY NK6PC3MBUY Sininen NK6PC5MBUY NK6PC1MGRY Taulukko jatkuu sivulla 6 lisätietoja: visit 5

6 NetKey -UTP-kuparikaapeli (jatkoa edelliseltä sivulta) numero Väri Kategoria 5e NK5EPC1MRDY Pituus (m) NK5EPC2MRDY NK5EPC3MRDY Punainen NK5EPC5MRDY NK5EPC1MYLY NetKey -UTP-kaapeli, kategoria 5e, modulaariliitin molemmissa päissä NK5EPC2MYLY NK5EPC3MYLY Keltainen NK5EPC5MYLY NetKey -päätekotelot Vakioasetus 12 tai 24 LC duplex-adapteria/kotelo takaa nopean ja helpon kaapeloinnin ja asennuksen. Kaikkiin kuitujen päätteisiin, liitoksiin ja/tai jatkoksiin pääsee käsiksi ulosvedettävästä paneelista, joka liukuu ulos 300 mm. Soveltuu pot-and-polish-kenttäpäätteisiin Panduit NetKey -liittimiä käyttäen sekä kuituhitsauksiin tarjoamalla tarvittavat tilat ylimääräisen kaapelin varastointiin ja kaapelien hallintaan. Yksinkertainen, kaksiosainen ja kokonaan metallinen rakenne takaa vaivattoman asennuksen ilman helposti hukkuvia irtonaisia osia; muovisia koteloita parempi suojaus. numero NKFD1W12AQDLC Päätekotelo, 12 NetKey LC -duplex-adapteria 50/125 µm:n (OM3/ OM4) monimuotokuidulle NKFD1W12AQDLC NKFD1W24AQDLC Päätekotelo, 24 NetKey LC -duplex-adapteria 50 µm:n (OM3/OM4) monimuotokuidulle. *6 adapteria/kotelo: vaihda osan numerossa 12:n tilalle 6. **12 adapteria/kotelo: vaihda osan numerossa 24:n tilalle NetKey -valokuitukaapelit TIA/EIA-568-C.3-vaatimusten mukainen Väliinkytkentävaimennus: noin 0,1 db (monimuotokuitu), noin 0,2 db (yksimuotokuitu) Heijastusvaimennus: >20 db (monimuotokuitu), >40 db (yksimuotokuitu) Kaikkiin duplex-liittimiin kuuluu kotelo, kosketin, kaksi liitinpäätä, kaksi tukiholkkia, sukka 3 mm:n vaipalliselle kaapelille ja kaksi suojahattua numero NKFXEL02L-LM01 Pituus (m) NKFXEL02L-LM02 NetKey LC/LC -kaapeli, OM3, LSZH, duplex NKFXEL02L-LM NKFXEL02S-LM NKFXEL02S-LM02 NetKey SC/LC -kaapeli, OM3, LSZH, duplex NKFXEL02S-LM NKF9EL02S-LM NKF9EL02S-LM02 NetKey SC/LC -kaapeli, yksimuotokuitu, LSZH, duplex NKF9EL02S-LM NKF9EL02L-LM NKF9EL02L-LM02 NetKey LC/LC -kaapeli, yksimuotokuitu, LSZH, duplex NKF9EL02L-LM NKF9BN011-NM01 NetKeyn LC-häntäkaapeli, SM, simplex, 900 µm:n kuitu eristekerroksella NKFXBN011-NM01 NKF9BN013-NM01 NKFXBN013-NM01 NetKeyn LC-häntäkaapeli, OM3, simplex, 900 µm:n kuitu eristekerroksella NetKeyn SC-häntäkaapeli, yksimuoto, simplex, 900 µm:n kuitu eristekerroksella NetKeyn SC-häntäkaapeli, OM3, simplex, 900 µm:n kuitu eristekerroksella

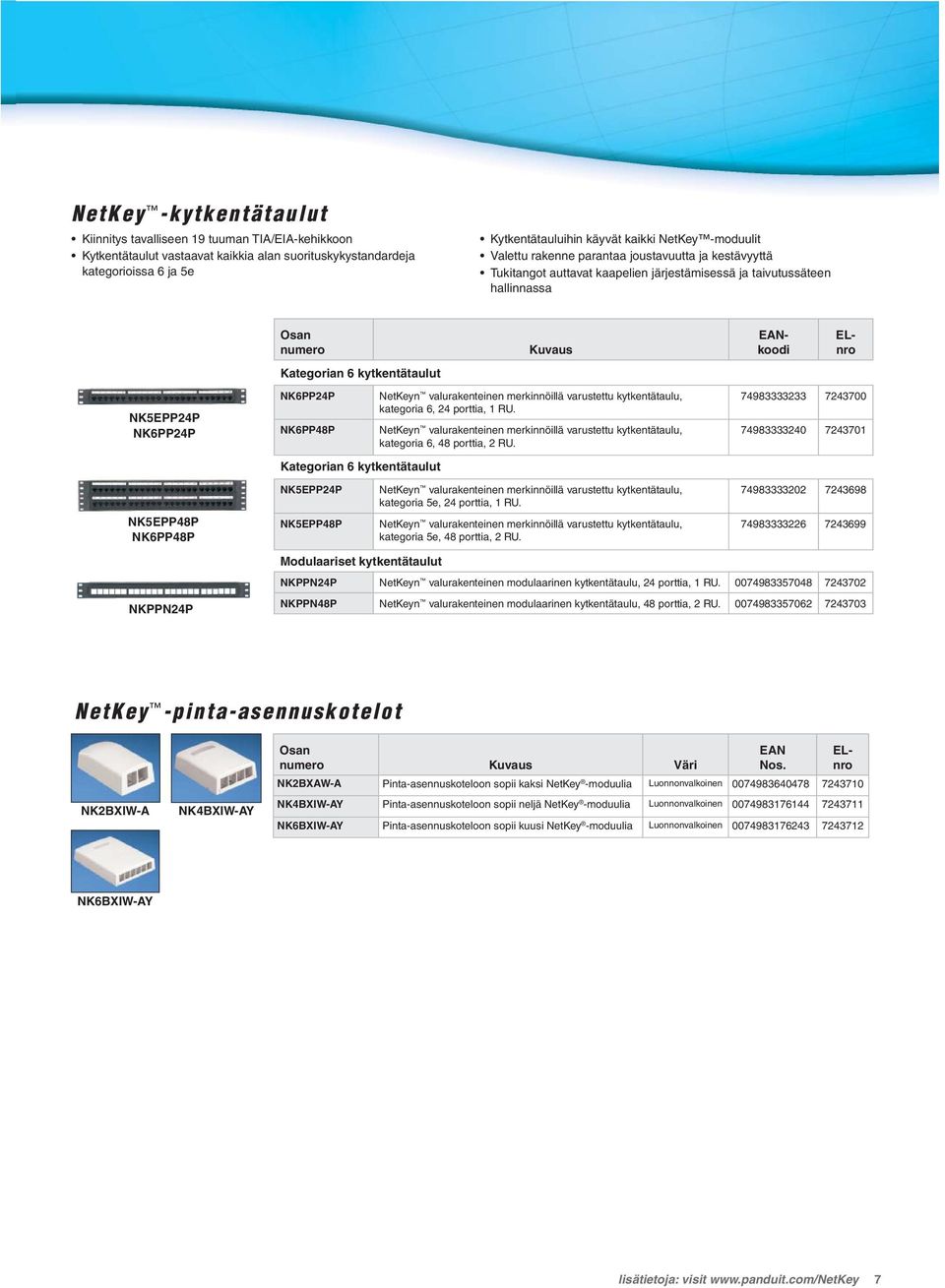

7 NetKey -kytkentätaulut Kiinnitys tavalliseen 19 tuuman TIA/EIA-kehikkoon Kytkentätaulut vastaavat kaikkia alan suorituskykystandardeja kategorioissa 6 ja 5e Kytkentätauluihin käyvät kaikki NetKey -moduulit Valettu rakenne parantaa joustavuutta ja kestävyyttä Tukitangot auttavat kaapelien järjestämisessä ja taivutussäteen hallinnassa NK5EPP24P NK6PP24P numero Kategorian 6 kytkentätaulut NK6PP24P NK6PP48P Kategorian 6 kytkentätaulut NetKeyn valurakenteinen merkinnöillä varustettu kytkentätaulu, kategoria 6, 24 porttia, 1 RU. NetKeyn valurakenteinen merkinnöillä varustettu kytkentätaulu, kategoria 6, 48 porttia, 2 RU NK5EPP48P NK6PP48P NKPPN24P NK5EPP24P NK5EPP48P Modulaariset kytkentätaulut NetKeyn valurakenteinen merkinnöillä varustettu kytkentätaulu, kategoria 5e, 24 porttia, 1 RU. NetKeyn valurakenteinen merkinnöillä varustettu kytkentätaulu, kategoria 5e, 48 porttia, 2 RU NKPPN24P NetKeyn valurakenteinen modulaarinen kytkentätaulu, 24 porttia, 1 RU NKPPN48P NetKeyn valurakenteinen modulaarinen kytkentätaulu, 48 porttia, 2 RU NetKey -pinta-asennuskotelot NK2BXIW-A NK4BXIW-AY numero Väri EAN Nos. NK2BXAW-A Pinta-asennuskoteloon sopii kaksi NetKey -moduulia Luonnonvalkoinen NK4BXIW-AY Pinta-asennuskoteloon sopii neljä NetKey -moduulia Luonnonvalkoinen NK6BXIW-AY Pinta-asennuskoteloon sopii kuusi NetKey -moduulia Luonnonvalkoinen NK6BXIW-AY lisätietoja: visit 7

8 Käytännön ratkaisuja asiakkaidemme menestyksen takaamiseksi Laadustaan ja innovatiivisuudestaan tunnettu Panduit yhteistyökumppaneineen auttaa asiakkaitaan selviämään haasteista luomalla käytännön ratkaisuja etulyöntiaseman saavuttamiseksi liiketoiminnassa. Panduit tarjoaa laajan valikoiman ratkaisuja tietoliikennekeskuksista älykkäisiin rakennuksiin ja tuotantotiloihin sekä auttaa asiakkaitaan kehittämään yhtenäisen perustan liiketoimintaa tukevalle teknologialle. Teknologiajohtajuus Panduit kehittää innovatiivisia infrastruktuuriratkaisuja, jotka vastaavat asiakkaiden nopeasti muuttuviin tarpeisiin. Panduit panostaa tutkimustyöhön, jatkuvaan tuotekehitykseen, huipputason tuotantoon sekä yhteistyöhön asiakkaiden kanssa taatakseen paikkansa eturivin teknologiakehityksessä. Yhteistyökumppanit Tarjoamme yhteistyökumppaneidemme kanssa parhaan mahdollisen palveluekosysteemin, joka kattaa kaiken projektin suunnittelusta toimitukseen, käyttöönottoon, huoltoon ja ylläpitoon. Panduitin liiketoimintakumppanit jakelijat, arkkitehdit, konsultit, teknikot, suunnittelijat, järjestelmäintegraattorit ja urakoitsijat auttavat ammattitaidollaan asiakkaitamme saavuttamaan tavoitteensa ja saamaanaikaan näkyviä tuloksia. Strategiset kumppanuudet Panduit kehittää, optimoi ja toteuttaa ratkaisuja asiakkaille panostamalla pitkäaikaisiin strategisiin kumppanuuksiin alansa johtavien yritysten kanssa (tällaisia ovat mm. Cisco Systems, EMC, IBM ja Rockwell Automation). Näin haluamme auttaa asiakkaitamme ratkaisemaan kaikki liiketoiminnan haasteet. Panduit Corp. World Headquarters Tinley Park, IL Yhdysvallat ja Kanada: Eurooppa, Lähi-itä ja Afrikka: Etelä-Amerikka: Aasian ja Tyynenmeren alue: Maailmanlaajuinen liiketoiminta Panduit on sitoutunut toimittamaan tasaisen korkealaatuisia palveluita maailmanlaajuisesti. Panduit toimii yli 100 maassa, jossa paikalliset myyntiedustajat ja tekniset asiantuntijat tukevat asiakkaan liiketoimintaa tarjoamalla neuvontaa ja tukipalveluita. Maailmanlaajuinen tuotantoketjumme, johon kuuluvat valmistus, asiakaspalvelu, logistiikka ja jakelukumppanit, mahdollistaa ripeät vastaukset tiedusteluihin ja nopean toimituksen kaikkialle maailmaan. Kestävä kehitys Panduit on sitoutunut kestävään kehitykseen. Kehitämme ja toteutamme ratkaisuja, jotka suojelevat, täydentävät ja parantavat elinympäristöämme. Esimerkkinä tästä on Panduitin korkeimman tason LEED-sertifioitu pääkonttori, joka heijastaa Unified Physical InfrastructureSM (UPI) -periaatettamme. Sen mukaisesti pyrimme yhdistämään rakennuksen perusjärjestelmät ja täten edistämään energiatehokkuutta ja toiminnallista kehitystä Panduit Corp. KAIKKI OIKEUDET PIDÄTETÄÄN. Painettu EU:ssa NKLC20--SA-FIN 4/2014
