1 Kiinteiden biopolttoaineiden eurooppalaiset standardit Polttoaineiden laatuvaatimukset ja luokat moniosainen standardi Esimerkkinä pelletit, hake/murske ja ruokohelpipaalit Eija Alakangas, VTT CEN/TC 335 työryhmän 2 puheenjohtaja

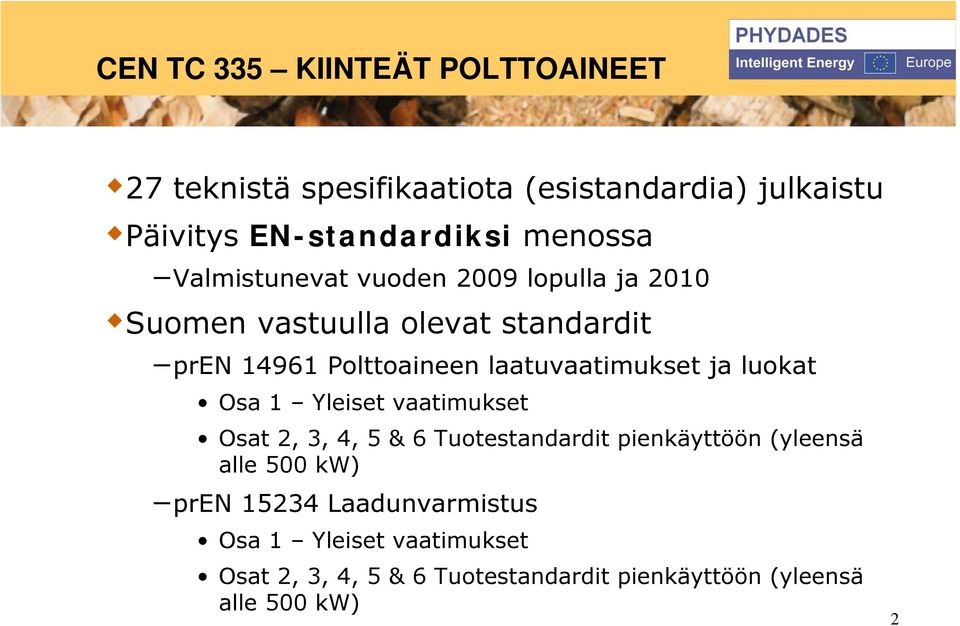

2 CEN TC 335 KIINTEÄT POLTTOAINEET 27 teknistä spesifikaatiota (esistandardia) julkaistu Päivitys EN-standardiksi menossa Valmistunevat vuoden 2009 lopulla ja 2010 Suomen vastuulla olevat standardit pren Polttoaineen laatuvaatimukset ja luokat Osa 1 Yleiset vaatimukset Osat 2, 3, 4, 5 & 6 Tuotestandardit pienkäyttöön (yleensä alle 500 kw) pren Laadunvarmistus Osa 1 Yleiset vaatimukset Osat 2, 3, 4, 5 & 6 Tuotestandardit pienkäyttöön (yleensä alle 500 kw) 2

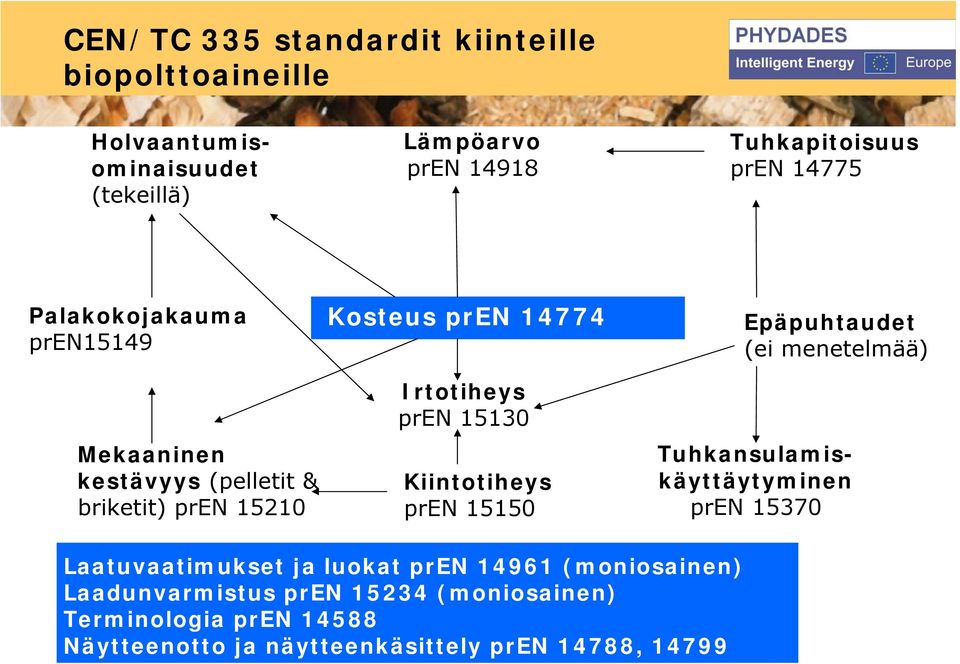

3 CEN/TC 335 standardit kiinteille biopolttoaineille Holvaantumisominaisuudet (tekeillä) Lämpöarvo pren Tuhkapitoisuus pren Palakokojakauma pren15149 Mekaaninen kestävyys (pelletit & briketit) pren Kosteus pren Irtotiheys pren Kiintotiheys pren Epäpuhtaudet (ei menetelmää) Tuhkansulamiskäyttäytyminen pren Laatuvaatimukset ja luokat pren (moniosainen) Laadunvarmistus pren (moniosainen) Terminologia pren Näytteenotto ja näytteenkäsittely pren 14788, 14799

4 Laatuvaatimukset ja - luokat (EN ) Luokitus perustuu raaka-aineen alkuperään (origin and source) ja laaditaan tärkeimmille kauppanimikkeille (major traded forms) Biopolttoaineet on jaoteltu alaluokkiin alkuperän perusteella: 1 puubiomassa (Woody biomass) 2 kasvibiomassa (Herbaceous biomass) 3 hedelmäbiomassa (Fruit biomass) 4 Sekoitukset ja seokset (Blends and mixtures) blends = tarkoituksella tehdyt sekoitukset mixtures = sattumanvaraisesti syntyneet seokset Erityisehtoja kemiallisesti käsittelylle puulle Kemiallinen käsittely (chemical treatment) käsittää kaiken muun käsittelyn paitsi vedellä, lämmöllä tai ilmalla tapahtuvan käsittelyn. 4

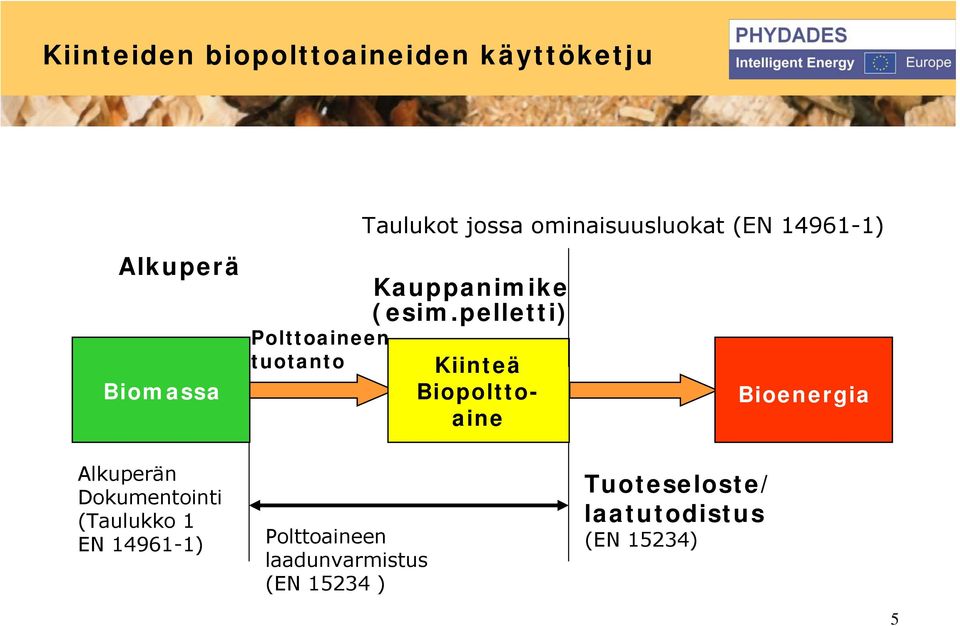

5 Kiinteiden biopolttoaineiden käyttöketju Alkuperä Biomassa Polttoaineen tuotanto Taulukot jossa ominaisuusluokat (EN ) Kauppanimike (esim.pelletti) Kiinteä Biopolttoaine Bioenergia Alkuperän Dokumentointi (Taulukko 1 EN ) Polttoaineen laadunvarmistus (EN ) Tuoteseloste/ laatutodistus (EN 15234) 5

6 1.1 Metsästä, istutusmetsästä tai muu luonnonpuu(taulukko 1, EN ) Kokopuu ilman juuristoa Lehtipuu Havupuu Lyhytkiertoinen vesakko Pensaikko Sekoitukset ja seokset Kokopuu juurineen Lehtipuu Havupuu Lyhytkiertoinen vesakko Pensaikko Sekoitukset ja seokset Runkopuu/ranka Lehtipuu Havupuu Sekoitukset ja seokset Hakkuutähteet Tuore/vihreä, lehtipuu (lehdet mukaan lukien) Tuore/vihreä, havupuu (neulaset mukaan lukien) Varastoitu, lehtipuu Varastoitu, havupuu Sekoitukset ja seokset Kannot ja juuripuu Lehtipuu Havupuu Lyhytkiertoinen vesakko Pensaikko Sekoitukset ja seokset Kuori (metsänhoitotoimenpiteistä) a Maisemanhoidosta, puistoista, puutarhoista, viini- ja hedelmätarhojen karsimisesta peräisin oleva puubiomassa 6

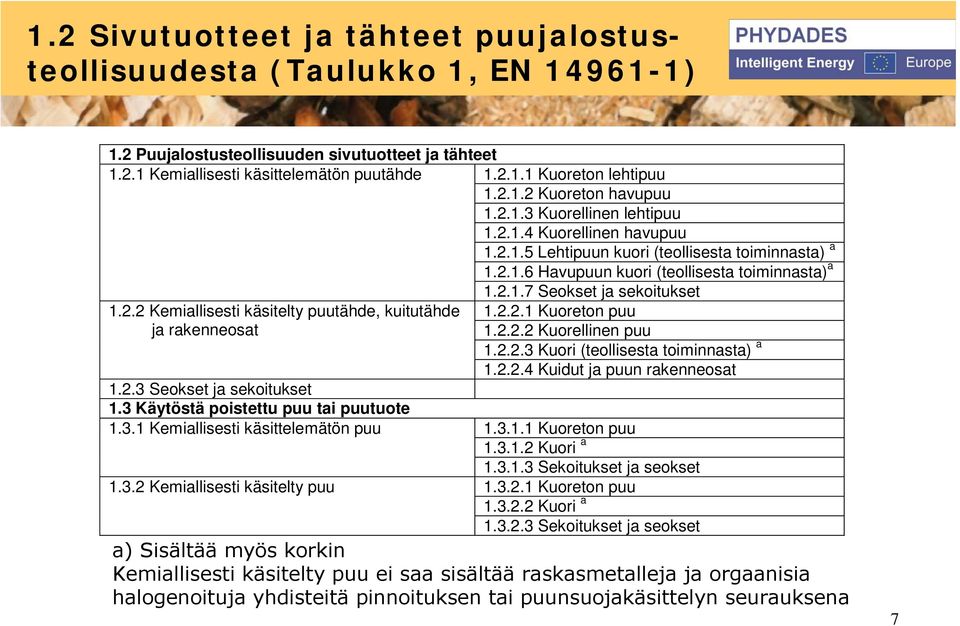

7 1.2 Sivutuotteet ja tähteet puujalostusteollisuudesta (Taulukko 1, EN ) 1.2 Puujalostusteollisuuden sivutuotteet ja tähteet Kemiallisesti käsittelemätön puutähde Kuoreton lehtipuu Kuoreton havupuu Kuorellinen lehtipuu Kuorellinen havupuu Lehtipuun kuori (teollisesta toiminnasta) a Kemiallisesti käsitelty puutähde, kuitutähde ja rakenneosat Seokset ja sekoitukset 1.3 Käytöstä poistettu puu tai puutuote Kemiallisesti käsittelemätön puu Kemiallisesti käsitelty puu Havupuun kuori (teollisesta toiminnasta) a Seokset ja sekoitukset Kuoreton puu Kuorellinen puu Kuori (teollisesta toiminnasta) a Kuidut ja puun rakenneosat Kuoreton puu Kuori a Sekoitukset ja seokset Kuoreton puu Kuori a Sekoitukset ja seokset a) Sisältää myös korkin Kemiallisesti käsitelty puu ei saa sisältää raskasmetalleja ja orgaanisia halogenoituja yhdisteitä pinnoituksen tai puunsuojakäsittelyn seurauksena 7

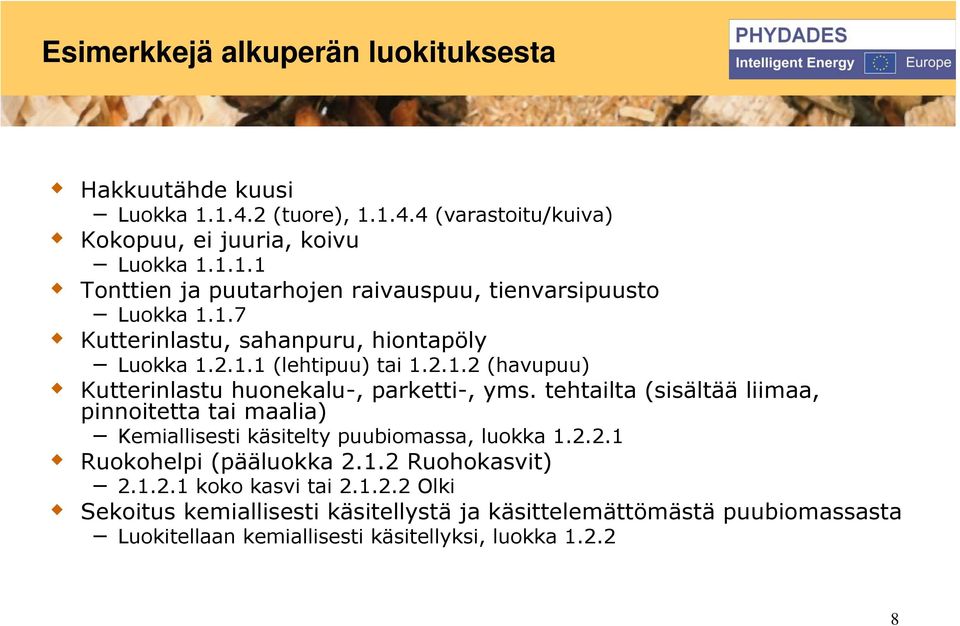

8 Esimerkkejä alkuperän luokituksesta Hakkuutähde kuusi Luokka (tuore), (varastoitu/kuiva) Kokopuu, ei juuria, koivu Luokka Tonttien ja puutarhojen raivauspuu, tienvarsipuusto Luokka Kutterinlastu, sahanpuru, hiontapöly Luokka (lehtipuu) tai (havupuu) Kutterinlastu huonekalu-, parketti-, yms. tehtailta (sisältää liimaa, pinnoitetta tai maalia) Kemiallisesti käsitelty puubiomassa, luokka Ruokohelpi (pääluokka Ruohokasvit) koko kasvi tai Olki Sekoitus kemiallisesti käsitellystä ja käsittelemättömästä puubiomassasta Luokitellaan kemiallisesti käsitellyksi, luokka

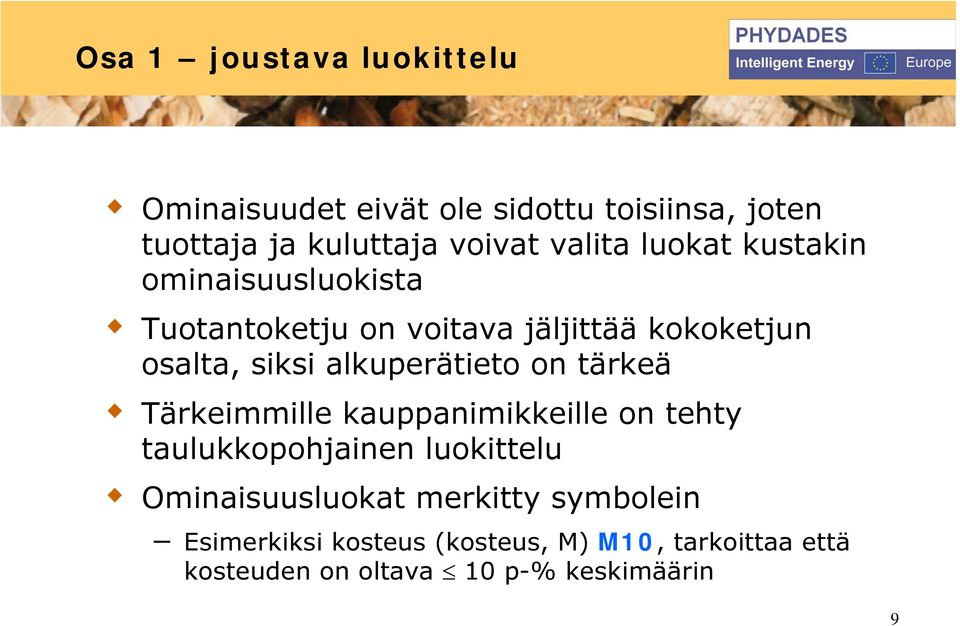

9 Osa1 joustavaluokittelu Ominaisuudet eivät ole sidottu toisiinsa, joten tuottaja ja kuluttaja voivat valita luokat kustakin ominaisuusluokista Tuotantoketju on voitava jäljittää kokoketjun osalta, siksi alkuperätieto on tärkeä Tärkeimmille kauppanimikkeille on tehty taulukkopohjainen luokittelu Ominaisuusluokat merkitty symbolein Esimerkiksi kosteus (kosteus, M) M10, tarkoittaa että kosteuden on oltava 10 p-% keskimäärin 9

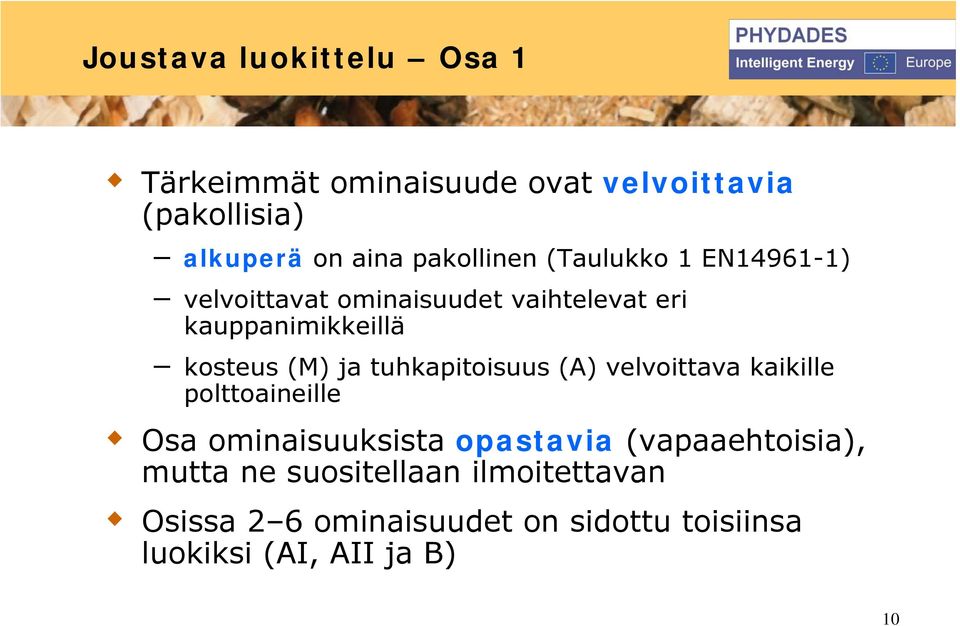

10 Joustava luokittelu Osa 1 Tärkeimmät ominaisuude ovat velvoittavia (pakollisia) alkuperä on aina pakollinen (Taulukko 1 EN ) velvoittavat ominaisuudet vaihtelevat eri kauppanimikkeillä kosteus (M) ja tuhkapitoisuus (A) velvoittava kaikille polttoaineille Osa ominaisuuksista opastavia (vapaaehtoisia), mutta ne suositellaan ilmoitettavan Osissa 2 6 ominaisuudet on sidottu toisiinsa luokiksi (AI, AII ja B) 10

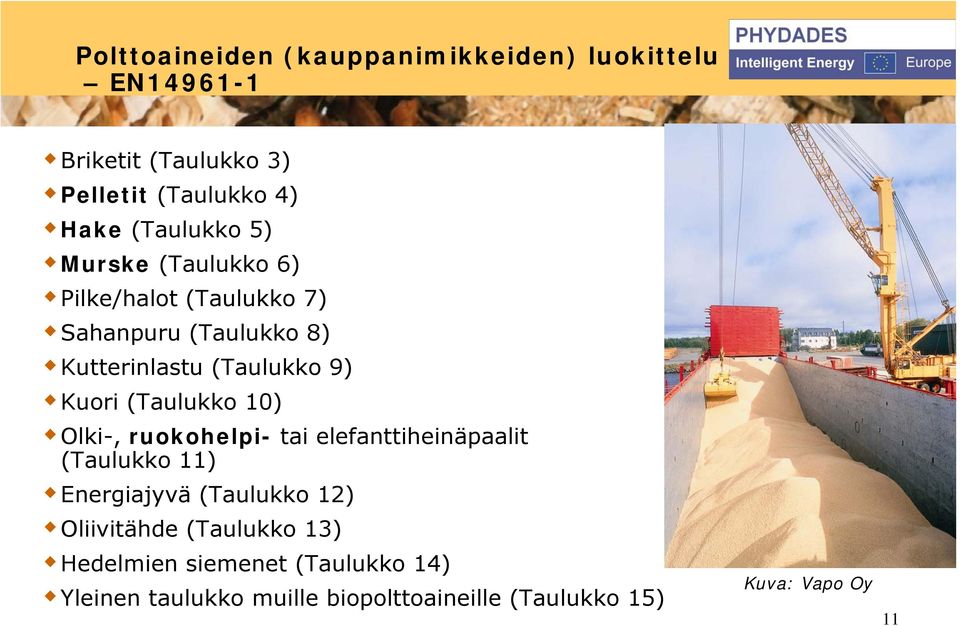

11 Polttoaineiden (kauppanimikkeiden) luokittelu EN Briketit (Taulukko 3) Pelletit (Taulukko 4) Hake (Taulukko 5) Murske (Taulukko 6) Pilke/halot (Taulukko 7) Sahanpuru (Taulukko 8) Kutterinlastu (Taulukko 9) Kuori (Taulukko 10) Olki-, ruokohelpi- tai elefanttiheinäpaalit (Taulukko 11) Energiajyvä (Taulukko 12) Oliivitähde (Taulukko 13) Hedelmien siemenet (Taulukko 14) Yleinen taulukko muille biopolttoaineille (Taulukko 15) Kuva: Vapo Oy 11

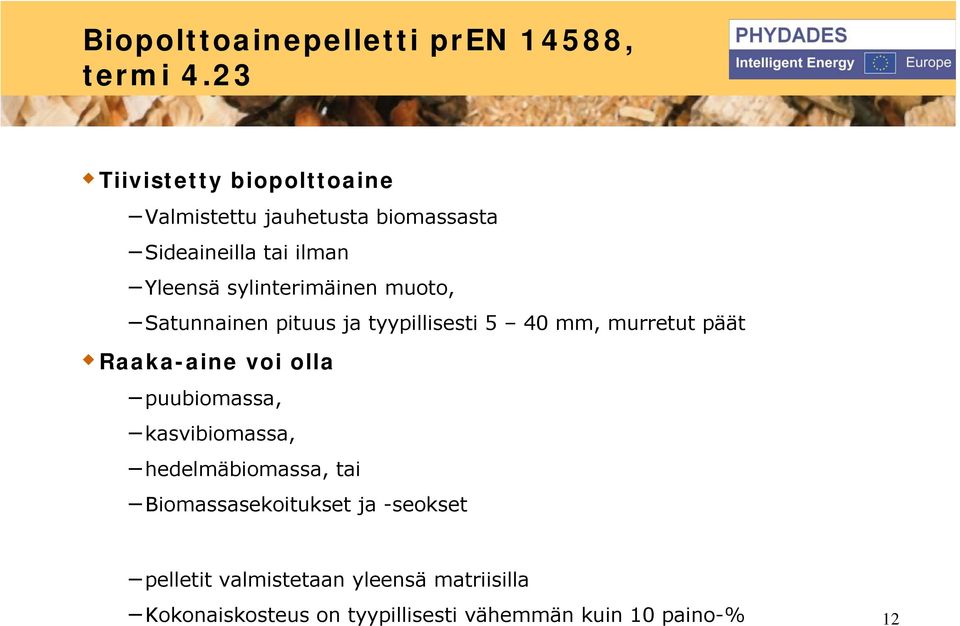

12 Biopolttoainepelletti pren 14588, termi 4.23 Tiivistetty biopolttoaine Valmistettu jauhetusta biomassasta Sideaineilla tai ilman Yleensä sylinterimäinen muoto, Satunnainen pituus ja tyypillisesti 5 40 mm, murretut päät Raaka-aine voi olla puubiomassa, kasvibiomassa, hedelmäbiomassa, tai Biomassasekoitukset ja -seokset pelletit valmistetaan yleensä matriisilla Kokonaiskosteus on tyypillisesti vähemmän kuin 10 paino-% 12

13 Pelletit Velvoittavat ominaisuudet (Osa 1) Alkuperä (Taulukko 1 - osa 1) Puubiomassa 1 Kasvibiomassa 2 D Hedelmäbiomassa 3 Sekoitukset ja seokset 4 L Mitat Luokka Halkaisija (D) Pituus (L) D06 6 ± 1,0 mm 3,15 L 40 mm (95 p-%) D08 8 ± 1,0 mm 3,15 L 40 mm (95 p-%) D10 10 ± 1,0 mm 3,15 L 40 mm (95 p-%) D12 12 ± 1,0 mm 3,15 L 50 mm (95 p-%) D25 25 ± 1,0 mm 10 L 50 mm (95 p-%) Maksimipituus pelleteille: 45 mm luokissa D06, D08 ja D10 (<5 p-%) 13

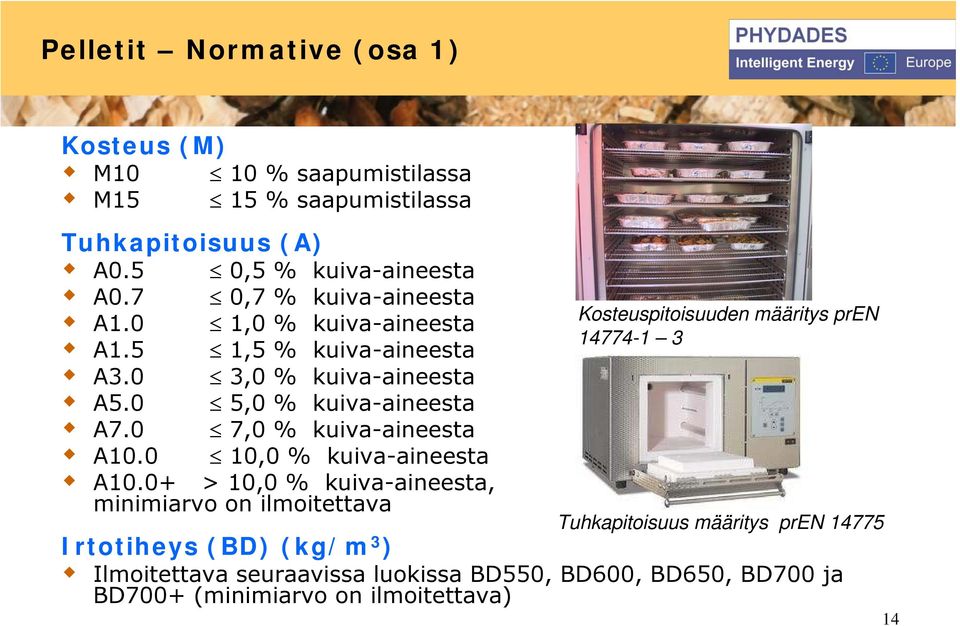

14 Pelletit Normative (osa 1) Kosteus (M) M10 10 % saapumistilassa M15 15 % saapumistilassa Tuhkapitoisuus (A) A0.5 0,5 % kuiva-aineesta A0.7 0,7 % kuiva-aineesta A1.0 1,0 % kuiva-aineesta A1.5 1,5 % kuiva-aineesta A3.0 3,0 % kuiva-aineesta A5.0 5,0 % kuiva-aineesta A7.0 7,0 % kuiva-aineesta A ,0 % kuiva-aineesta A10.0+ > 10,0 % kuiva-aineesta, minimiarvo on ilmoitettava Kosteuspitoisuuden määritys pren Tuhkapitoisuus määritys pren Irtotiheys (BD) (kg/m 3 ) Ilmoitettava seuraavissa luokissa BD550, BD600, BD650, BD700 ja BD700+ (minimiarvo on ilmoitettava) 14

15 Pellettit - Velvoittavat (osa 1) Hienoaines (F) Lastauksessa tai purussa Hienoaines < 3,15 mm F1.0 1,0 p-% F2.0 2,0 p-% F3.0 3,0 p-% F5.0 5,0 p-% F5.0+ > 5,0 p-%, maksimiarvo ilmoitettava 3,15 mm seula ISO 3310 mukaan ja hienoaineksen määrä menetelmällä pren Lisäaineet Sidosaineen, kuonaantumisenestoaineen tai muun lisäaineen käyttö ilmoitettava Lisäaineen määrä saa olla korkeintaan 20 p-% puristettavasta massasta. Jos lisäaineen määrä on yli 20 p-% puristettavasta massasta, ovat pelletit seospelletteja. 15

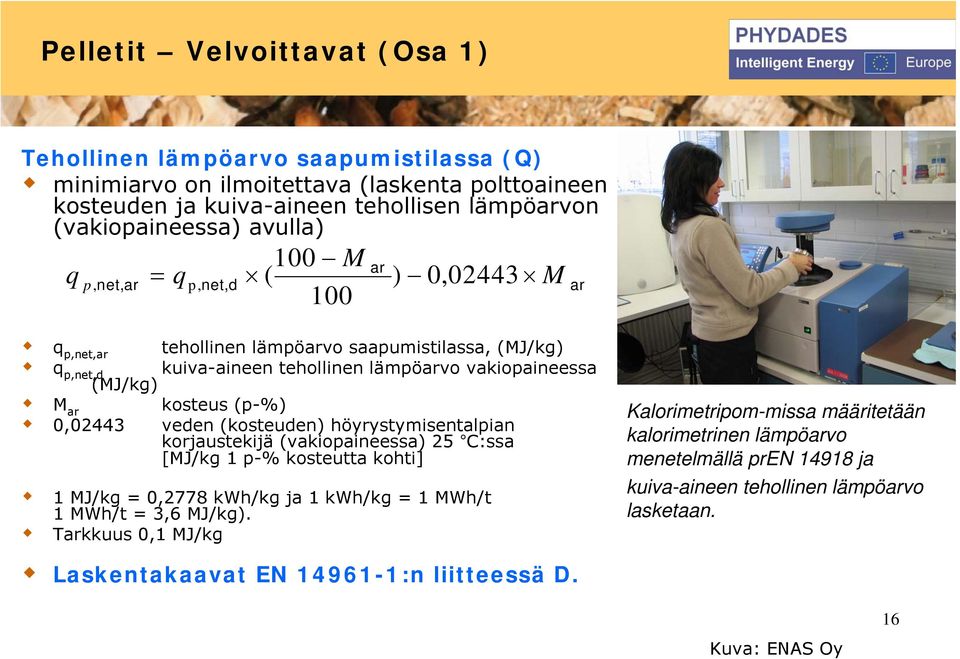

16 Pelletit Velvoittavat (Osa 1) Tehollinen lämpöarvo saapumistilassa (Q) minimiarvo on ilmoitettava (laskenta polttoaineen kosteuden ja kuiva-aineen tehollisen lämpöarvon (vakiopaineessa) avulla) 100 ar q p, net, ar = q p, net,d ( ) 0, M M ar q p,net,ar tehollinen lämpöarvo saapumistilassa, (MJ/kg) q p,net,d kuiva-aineen tehollinen lämpöarvo vakiopaineessa (MJ/kg) M ar kosteus (p-%) 0,02443 veden (kosteuden) höyrystymisentalpian korjaustekijä (vakiopaineessa) 25 C:ssa [MJ/kg 1 p-% kosteutta kohti] 1 MJ/kg = 0,2778 kwh/kg ja 1 kwh/kg = 1 MWh/t 1 MWh/t = 3,6 MJ/kg). Tarkkuus 0,1 MJ/kg Kalorimetripom-missa määritetään kalorimetrinen lämpöarvo menetelmällä pren ja kuiva-aineen tehollinen lämpöarvo lasketaan. Laskentakaavat EN :n liitteessä D. Kuva: ENAS Oy 16

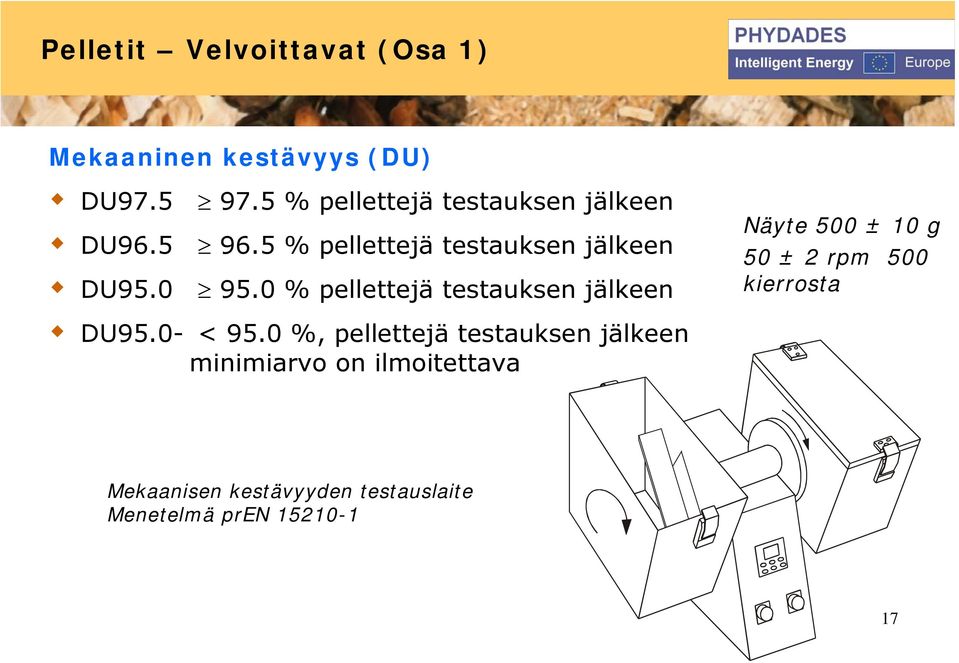

17 Pelletit Velvoittavat (Osa 1) Mekaaninen kestävyys (DU) DU97.5 DU96.5 DU % pellettejä testauksen jälkeen 96.5 % pellettejä testauksen jälkeen 95.0 % pellettejä testauksen jälkeen Näyte 500 ± 10 g 50 ± 2 rpm 500 kierrosta DU95.0- < 95.0 %, pellettejä testauksen jälkeen minimiarvo on ilmoitettava Mekaanisen kestävyyden testauslaite Menetelmä pren

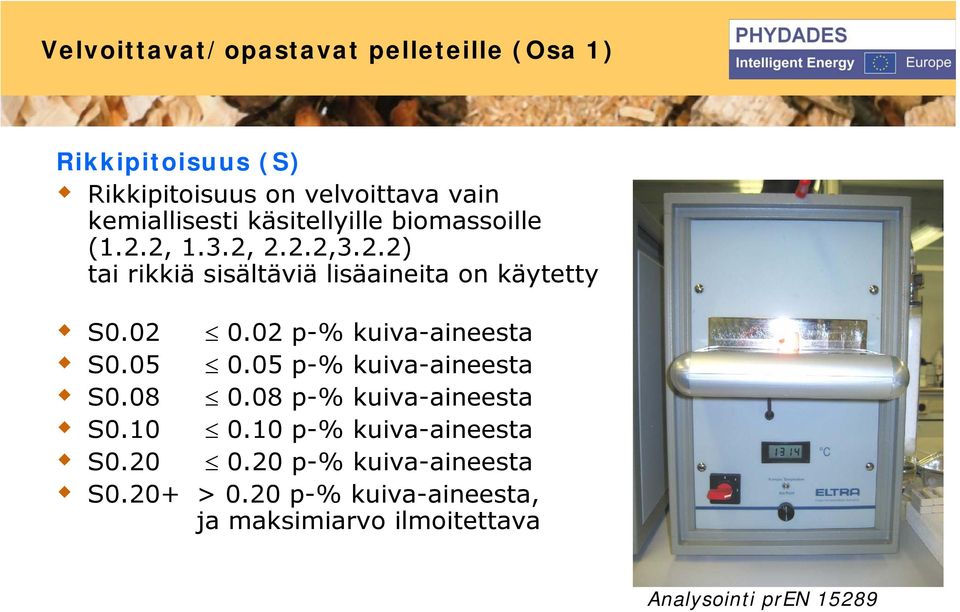

18 Velvoittavat/opastavat pelleteille (Osa 1) Rikkipitoisuus (S) Rikkipitoisuus on velvoittava vain kemiallisesti käsitellyille biomassoille (1.2.2, 1.3.2, 2.2.2,3.2.2) tai rikkiä sisältäviä lisäaineita on käytetty S p-% kuiva-aineesta S p-% kuiva-aineesta S p-% kuiva-aineesta S p-% kuiva-aineesta S p-% kuiva-aineesta S0.20+ > 0.20 p-% kuiva-aineesta, ja maksimiarvo ilmoitettava Analysointi pren 15289

19 Velvoittavat/opastavat pelleteille (Osa 1) Typpi (N) Typpi on velvoittava vain kemiallisesti käsitellylle biomassalle (1.2.2, 1.3.2, 2.2.2,3.2.2) N0.3 N0.5 N1.0 N2.0 N3.0 N p-% kuiva-aineesta 0.5 p-% kuiva-aineesta 1.0 p-% kuiva-aineesta 2.0 p-% kuiva-aineesta 3.0 p-% kuiva-aineesta >3.0 % p-% kuivaaineesta ja maksimiarvo ilmoitettava CHN-analysaattori Menetelmä pren

20 Velvoittavat/opastavat pelleteille (Osa 1) Kloori (Cl) Kloori on velvoittava vain kemiallisesti käsitellylle biomassalle (1.2.2, 1.3.2, 2.2.2,3.2.2) Cl 0.02 < 0.02 p-% kuiva-aineesta Cl 0.03 < 0.03 p-% kuiva-aineesta Cl 0.07 < 0.07 p-% kuiva-aineesta Cl 0.10 < 0.10 p-% kuiva-aineesta Cl 0.10+> 0.10 p-% kuiva-aineesta maksimiarvo on ilmoitettava Analyysit pren (kokonais- S tai Cl) 20

21 Tuotestandardit osat 2, 3, 4, 5 & 6 Erilliset tuotestandardit osa 2 Puupelletit ei-teollisuuskäyttöön osa 3 Puubriketit ei-teollisuuskäyttöön osa 4 Puuhake ei-teollisuuskäyttöön osa 5 Pilke ei-teollisuuskäyttöön osa 6 Ei-puuraaka-aineesta tehdyt pelletit ei-teollisuuskäyttöön Ei-teollisuuskäyttö tarkoittaa Ei-teollisuuskäyttö tarkoittaa pienkäyttölaitteita kuten kotitaloudessa ja pienissä teollisuus- tai julkisissa kiinteistöissä käytettyjä, ja ne on testattu seuraavien standardien mukaan: takat, hellat ja kiukaat EN 14785, EN 12815, EN 12809, EN 13240, EN 15250, pren 15821, pellettipolttimet EN 15270, kattilat EN (< 300 kw th ), Tuotestandardeissa ominaisuudet on sidottu toisiinsa: Luokat A1(vähäinen tuhkapitoisuus), A2 (korkeampi tuhkapitoisuus) and B raaka-aineessa myös kemiallisesti käsiteltyä puuta (1.2.2) tai käytöstä poistettua puuta (1.3) Kaikki ominaisuudet ovat velvoittavia 21

22 Tuotestandardi Ei-teollisuuskäyttöön tarkoitetut puupelletit (osa 2)- luonnos maaliskuu 2009 Ominaisuus A1 A2 B Alkuperä 1.1 ja ja , 1.2, 1.3 Palakoko D06, D08 3,15 < L < 40 (max. 45 mm, 5 p-%) D06, D08 3,15 < L < 40 (max. 45 mm, 5 p-%) D06, D08 3,15 < L < 40 (max. 45 mm, 5 p-%) Kosteus, M < 10 p-% < 10 p-% < 10 p-% Tuhkapitoisuus, A kuiva-aineesta 0.7 p-% 1.5 p-% 3.0 p-% Irtotiheys, BD > 600 kg/m 3 > 600 kg/m 3 > 600 kg/m 3 Mekaaninen kestävyys, DU > 97.5 p-% > 97.5 p-% > 97.5 p-% Tehollinen lämpöarvo saapumistilassa, Q > 16.5 MJ/kg [4.6 kwh/kg] > 16.3 MJ/kg [4.5 kwh/kg] > 16.0 MJ/kg [4.4 kwh/kg] Hienoaines, F (<3,15 mm) 1% tehtaalla (lastauksessa tai pakattaessa) tai ennen toimitusta asiakkaalle 1% tehtaalla (lastauksessa tai pakattaessa) tai ennen toimitusta asiakkaalle 1% tehtaalla (lastauksessa tai pakattaessa) tai ennen toimitusta asiakkaalle Lisäaineet < 2 p-% puristettavasta massasta (kuiva-aineesta), tyyppi ja määrä on ilmoitettava 22

23 Tuotestandardi Ei-teollisuuskäyttöön tarkoitetut puupelletit ja -briketit (osa 2, 3)- luonnos maaliskuu 2009 A1 A2 B Rikki, S kuiva-aineesta S0.05 S0.05 S0.05 Typpi, N kuiva-aineesta N0.3 N0.5 N1.0 Kloori, Cl, kuiva-aineesta Cl0.02 Cl0.03 Cl0.03 Tuhkan sulamislämpötila, DT o C* > 1200 > 1200 > 1100 Arseeni, As mg/kg dry < 1 < 1 < 1 Kadmium, Cd, mg/kg dry** < 0.5 < 0.5 < 0.5 Kromi, Cr mg/kg dry** < 10 < 10 < 10 Kupari, Cu, mg/kg dry** < 10 < 10 < 10 Lyijy, Pb, mg/kg dry** < 10 < 10 < 10 Elohopea, Hg, mg/kg dry** < 0.05 < 0.05 < 0.05 Nikkeli, Ni, mg/kg dry** < 10 < 10 < 10 Sinkki, Zn, mg/kg dry** < 100 < 100 < 100 Arvoja ei ole vielä sovittu * Ei briketeille, DT = muodonmuutoslämpötila (Analyysi pren ) ** mg/kg = ppm = 0,1%, Raskasmetallit menetelmällä pren

24 Puuhake ja -murske termit pren14588 Puuhake Haketettu puubiomassa, jonka palat ovat tuotetut mekaanisella käsittelyllä käyttäen teräviä työkaluja, kuten veitsiä Hakepalat ovat suorakaiteen muotoisia ja tyypillinen pituus on 5 50 mm ja pieni paksuus verrattuna muihin mittoihin. Murske Puupolttoaine, jolla on vaihteleva palan muoto ja koko ja joka on tuotettu murskaamalla tylpillä työkaluillla kuten teloilla, varastoilla ja varstoilla 24

25 Puuhake Palakoko EN Luokka Pääfraktio, vähintään 75-w%, mm a Hienoaines, p-% (<3,15 mm) Karkea fraktio, p-% P16A c P16 B c 3,15< P < 16 mm 3,15< P < 16 mm < 12 % < 12 % <3% >16 mm ja kaikki <30 mm c <3% >45 mm ja kaikki < 120mm c P45A c P45B c 8 < P < 45 mm 8 < P < 45 mm < 8 % b < 8 % b < 6% >63 mm, and max. 3,5 % > 100 mm, all <120 mm, < 6% > 63 mm, and max. 3,5 % > 100 mm all <350 mm P63 c 8 < P < 63 mm < 6 % b < 6% > 100 mm, ja kaikki < 350 mm P100 c 16 < P < 100 mm < 4 % b < 6% > 200 mm, ja kaikki <350 mm a Palakokoarvot (P-luokat) viittavat pyöreisiin seuloihin ja palakokojakauma määritetään standardilla pren b Hakkuutähteillä pääfraktiot P45B (3,15<P<45 mm), P63 (3,15<P<63 mm) ja P100 (3,15<P<45 mm), hienoaineksen määrä voi olla maksimissaan 25 p-% c Palan poikkileikkauksen pinta-ala ylisuurille kappaleille P16<1 cm², P45 < 5 cm², P63< 10 cm² ja P100 < 10 cm². 25 A=ei-teollisuuskäyttöön B= teollisuuskäyttöön

26 Hakkeen palakoko P16 P16A All <31,5 mm P16B All <120 mm <3% 30 <3% >75% >75% 8 8 3,15 3,15 <12% <12% 26

27 Hakkeen palakoko P45 P45A P45B <3,5 % <3,5 % All < 120 mm All < 350 mm <6% < 100 mm <6% < 100 mm >75% >75% 8 8 3,15 3,15 <8 % <8 % 27

28 Hakkeen palakoot P63 ja P100 P63 P100 All < 350 mm <6% >200 mm All < 350 mm <6% 100 < 100 mm >75% >75% ,15 3,15 <6 % <4 % 28

29 Murske palakoko pren P16 P45 Pääfraktio, 75 p- %, mm a 3,15< P < 16 mm 3,15< P < 45 mm Karkeajae max. 1 p-% (partikkelin maksimipituus, mm) < 6 %> 45 mm ja kaikki < 120 mm < 10 %> 63 mm ja kaikki < 350 mm Hienoaines < 3,15 mm F06 F10 p-% < 6 % < 10 % P63 3,15< P < 63 mm < 10 %> 100 mm ja kaikki < 350 mm F12 < 12 % P100 3,15<P <100 mm < 10 %> 125 mm ja kaikki < 350 F15 < 15 % P125 3,15< P<125 mm < 10 %> 150 mm ja kaikki < 350 F20 < 20 % P200 3,15<P<200 mm Sovitaan erikseen F25 < 25 % P300 3,15<P< 300 mm Sovitaan erikseen a Arvot viittavat pren menetelmässä käytetyjen seulojen aukkoihin. Palan poikkileikkauksen pinta-ala ylisuurille kappaleille P16<1 cm², P45 < 5 cm², P63< 10 cm² ja P100 < 10 cm². 29

30 Puuhake/murske velvoittavat pren Kosteus hakkeelle ja murskeelle, M alkaen M10 päättyen M55 (5 %-yksikön välein), M55+ maksimiarvo ilmoitettava Tuhka hakkeelle, A luokat A0.5, A0.7, A1.0, A1.5, A3.0, A5.0, A6.0 and A6.0+ (maksimiarvo ilmoitettava) Tuhka murskeelle, A luokat A0.5, A0.7, A1.0, A1.5, A3.0, A5.0, A6.0 and A6.0+ (maksimiarvo ilmoitettava) Puuhake/murske velvoittava tai opastava Typpi, N, N0.3, N0.5, N1.0, N2.0, N3.0, N3.0+ (maksimiarvo ilmoitettava) Kloori, Cl, Cl0.02, Cl0.03, Cl0.07,Cl0.1, Cl0.1+ (maksimiarvo ilmoitettava) Velvoittava vain, jos kemiallisesti käsiteltyä puuta eli alkuperäluokat 1.2.2;

31 Puuhake/murske -pren Lämpöarvo Q (MJ/kg saapumistilassa) tai energiatiheys, E (kwh/irto-m 3 ), Velvoittava murskeelle ja opastava hakkeelle minimiarvo on ilmoitettava Voidaan laskea kosteuden ja kuiva-aineen tehollisen lämpöarvon perusteella (kirjallisuudesta tai analyysi). Tuhkan sulamiskäyttäytyminen (opastava) muodonmuutoslämpötila (DT, o C) ilmoitettava Kutistuminen Muodonmuutos Puolipallo Sulaminen 31

32 Puuhake/murske opastava-en Irtotiheys, BD (kg/m 3 ) Luokat BD150; BD200; BD250; BD300; BD350; BD400 ja BD450+ (minimiarvo ilmoitettava) Suositellaan ilmoitettavan, jos kauppa käydään tilavuuden perusteella. Irtotiheys menetelmällä pren

33 Ruokohelpipaalit velvoittavat EN Alkuperäluokat Viljan olki, Ruokohelpi ja elefanttiheinä, koko kasvi, Heinäkasvin olki Kasvilaji Esimerkit: kevätkorjattu ruokohelpi (Phalaris arundinacea L.) tai elefanttiheinä (Miscanthus Giganteus)) Kosteus, M, alkaen M10 ja M30 asti (5 %-yksikön välein), M30+ maksimiarvo ilmoitettava Tuhka, A, A5, A7, A10, A10+ (maksimiarvo ilmoitettava) Paalin tiheys, BD, BD100, BD120, BD160, BD220, BD220+ (minimiarvo ilmoitettava) Lämpöarvo Q (MJ/kg saapumistilassa) tai energiatiheys, E (kwh/irto-m 3 ), minimiarvo on ilmoitettava voidaan laskea kosteuden ja kuiva-aineen tehollisen lämpöarvon perusteella (ks, kalvo 16) 33

34 Paalit - palakoko Pyöröpaali Halkaisija (D), m Pituus (L 3 ),m D1 1,2-1,5 1,2 D2 1,6 1,8 1,5 Kanttipaali Korkeus (L 1 ),m Leveys (L 2 ), m Pituus (L 3 ), m P1 < 0,35 < 0,4 < 0,5 P2 < 0,9 < 1,2 1,5 2,8 P3 < 1,3 < 1,2 1,0-3,0 P3+ Maksimiarvot ilmoitettava 34

35 Paalit opastavat EN Tuotantomenetelmä Vaikutus silpun kokoon Esimerkiksi onko paali hajotettu pyörimisliikkeellä tai heiluttamalla ja onko kasvi korjattu kokonaisena. Kloori, Cl, Cl0.01, Cl0.03, Cl0.07, Cl0.1, Cl0.1+(maksimiarvo ilmoitettava) Sidontamateriaalin typpi Esim. verkko, naru Tuhkansulamiskäyttäytyminen muodonmuutoslämpötila (DT, o C) ilmoitettava Kuva: Vapo Oy 35

36 Miten luokitusta voi käyttää (osa 1 & 2) Kattila/poltinvalmistaja tai hakkurin/murskaimen valmistaja voi testata omalle laitteelle sopivat luokat ja ilmoittaa ne tuotteessaan esim. kattilakilvessä Valmistaja Teho Polttoaine Ariterm Oy 200 kw Kattila EN303-5 Puuhake EN (A2) Pakatuille polttoaineille luokat merkitään pakkaukseen Irtomateriaali: Tuoteseloste pren mukaan 36

37 Tuoteselosteen minimivaatimukset Toimittajan tiedot sisältäen yhteystiedot Viittaus standardiin EN Alkuperä (EN ) Kauppanimike (EN ) Velvoittavat ominaisuudet Kemiallinen käsittely, jos raaka-aine sisältää kemiallisesti käsiteltyjä biomassoja Allekirjoitus (vastuuhenkilö), nimi, päiväys ja paikka Tuoteseloste voidaan hyväksyä sähköisesti. Allekirjoitus ja päivä voidaan hyväksyä allekirjoittamalla kuormakirja tai leimaamalla tiedot pakkaukseen.

38 Esimerkki puupelletin tuoteselosteesta - osa 1 pakkaus Puupelletti Tuottaja Alkuperä Kauppanimike Valmistusmaa ja paikkakunta Velvoittavat (EN ) Mitat (mm) Halkaisija (D) ja pituus (L) Kosteus (p-% saapumistilassa) Tuhkapitoisuus (p-% kuiva-aineesta Mekaaninen kestävyys (p-% pelletteja testauksen jälkeen) Hienoaineksen määrä (p-%, < 3.15 mm) Lisäaineet (p-% raaka-aineesta) Opastavat (EN ) EAA Biofuels PL Jyväskylä Puh info@eaabiofuels.com Kuoreton havupuu (sahanpuru) Pelletti Jyväskylä, Suomi D08 (8 mm + 1mm, ja 3,15 < L < 40 (95%), kaikki < 45 mm) M10 ( < 10 p-%) A0.7 ( < 0,7 p-%) DU97.5 F1.0 (tehtaan portilla korkeintaan 1 p-% hienoainesta) < 1 p-% (tärkkelys) Irtotiheys (kg/m ) 3 Db600 ( > 600 kg/m ) Lämpöarvo saapumistilassa Q4.7 [kwh/kg] 38

39 Esimerkki puupellettien tuoteselosteesta - osa 1 irtotiheys Velvoittavat Opastavat EN Osa 1 Tuottaja ja tehdas Alkuperä Kauppanimike Palakoko Kosteus, p-% Tuhka, p-% Hienoaines, F Mekaaninen kestävyys, p-% Lisäaineet, p-% Irtotiheys, kg/m 3 Lämpöarvo saapumistilassa, kwh/kg Rikki, p-% kuiva-aineesta Typpi, p-% kuiva-aineesta Kloori, p-% kuiva-aineesta EAA Biofuels, Jyväskylä, Suomi (Sahanpuru, mänty) Pelletti D08 M10 A0.7 F1.0 97,5 p-% 0,5 p-%, tärkkelys BD 650 Q4.7 S0.05 N0.03 Cl

40 Tuoteseloste puuhake EN Tuottaja Tuottaja EAA Biofuels Ominaisuudet Toimituserä Alkuperä Kauppanimike Palakoko (P), mm Kosteus (M), p-% Tuhkapitoisuus (A), p-% kuiva-aine Lämpöarvo (Q), MJ/kg ar Kokopuu, juureton, havupuu Puuhake P45B M40 A1.5 Q10
